Легкий ремонт мультимедіа на MTK8163, або клей "пи@да 6M"

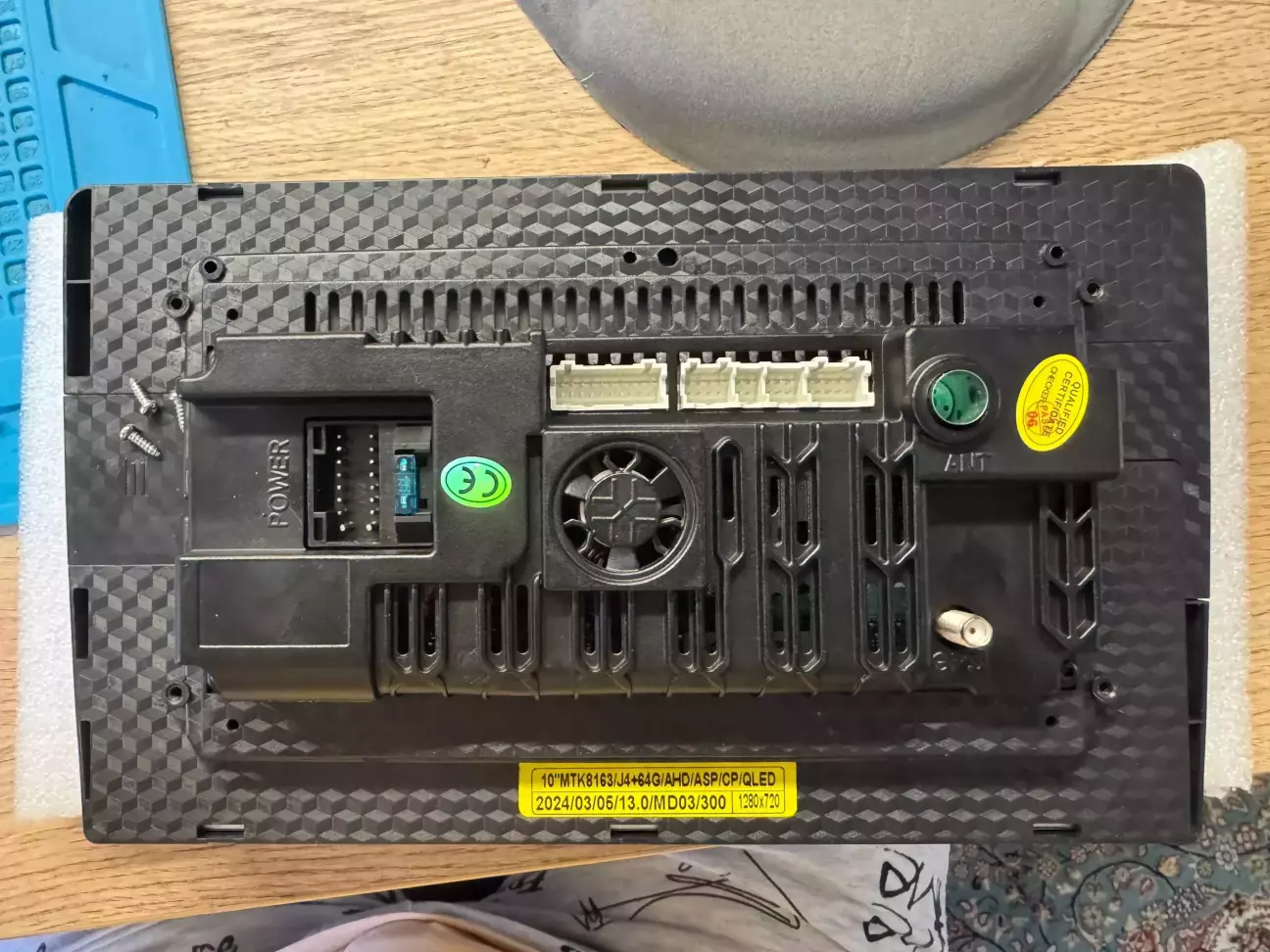

Детально я цю мультимедіа вже оглядав раніше тут. Сьогодні мова піде про клей і про наслідки, які він може спричинити. Приїхала на ремонт, бо немає зображення. Цього разу 10 дюймів, 1280*720. Розбираємо одразу.

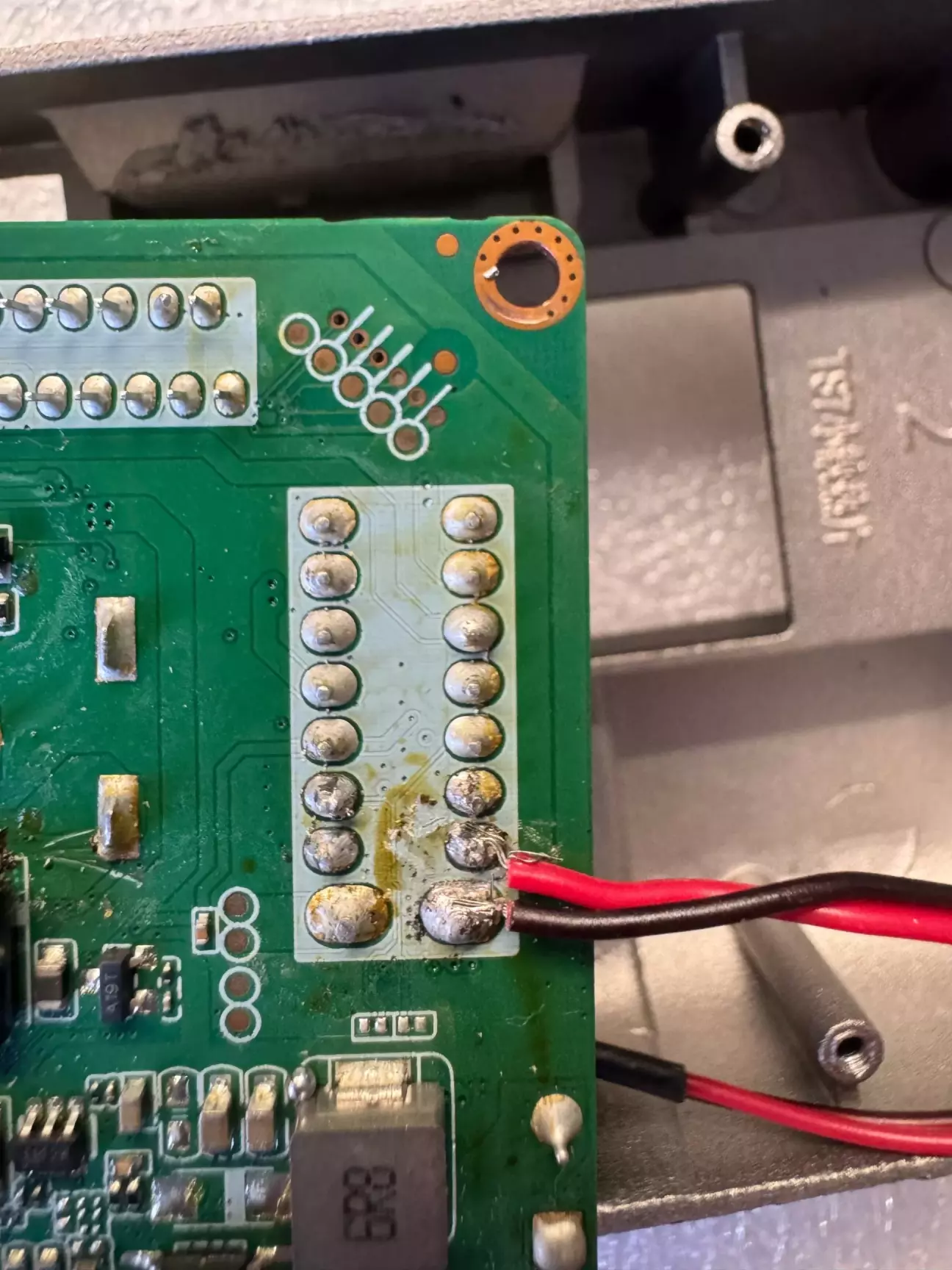

Культура збірки традиційна для пристроїв цієї цінової категорії, флюс й не збиралися відмивати. Вентилятор припаяний до АСС, в цілому допустимо, але флюс змивати треба, бо він іноді проводить струм.

А тепер головне. Клей, що фіксує дросель і конденсатор. На фото з попереднього допису він виглядав отак:

Оті зелено-жовті краплі, що схожі на шмарклі при бактеріальних інфекціях.

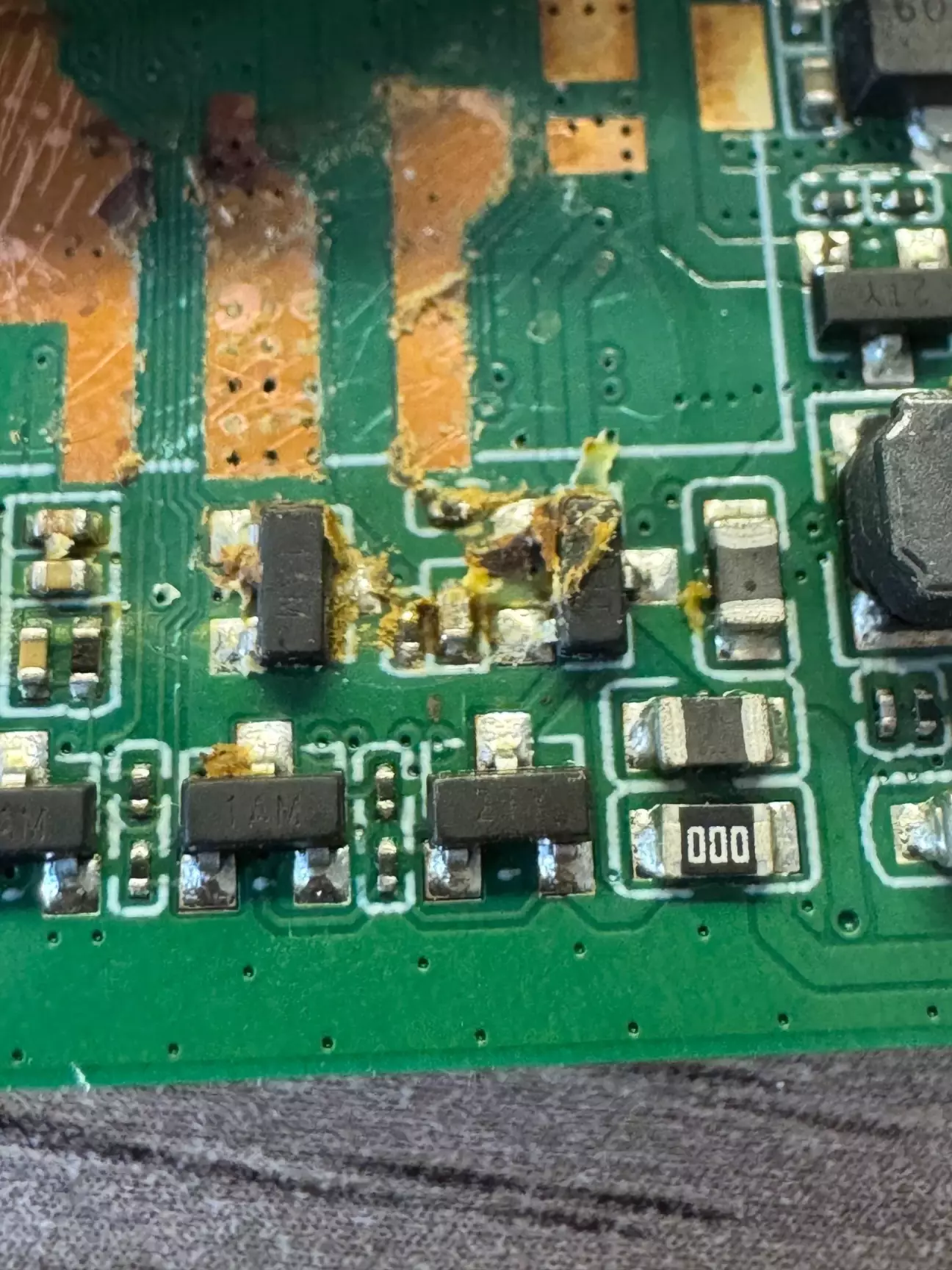

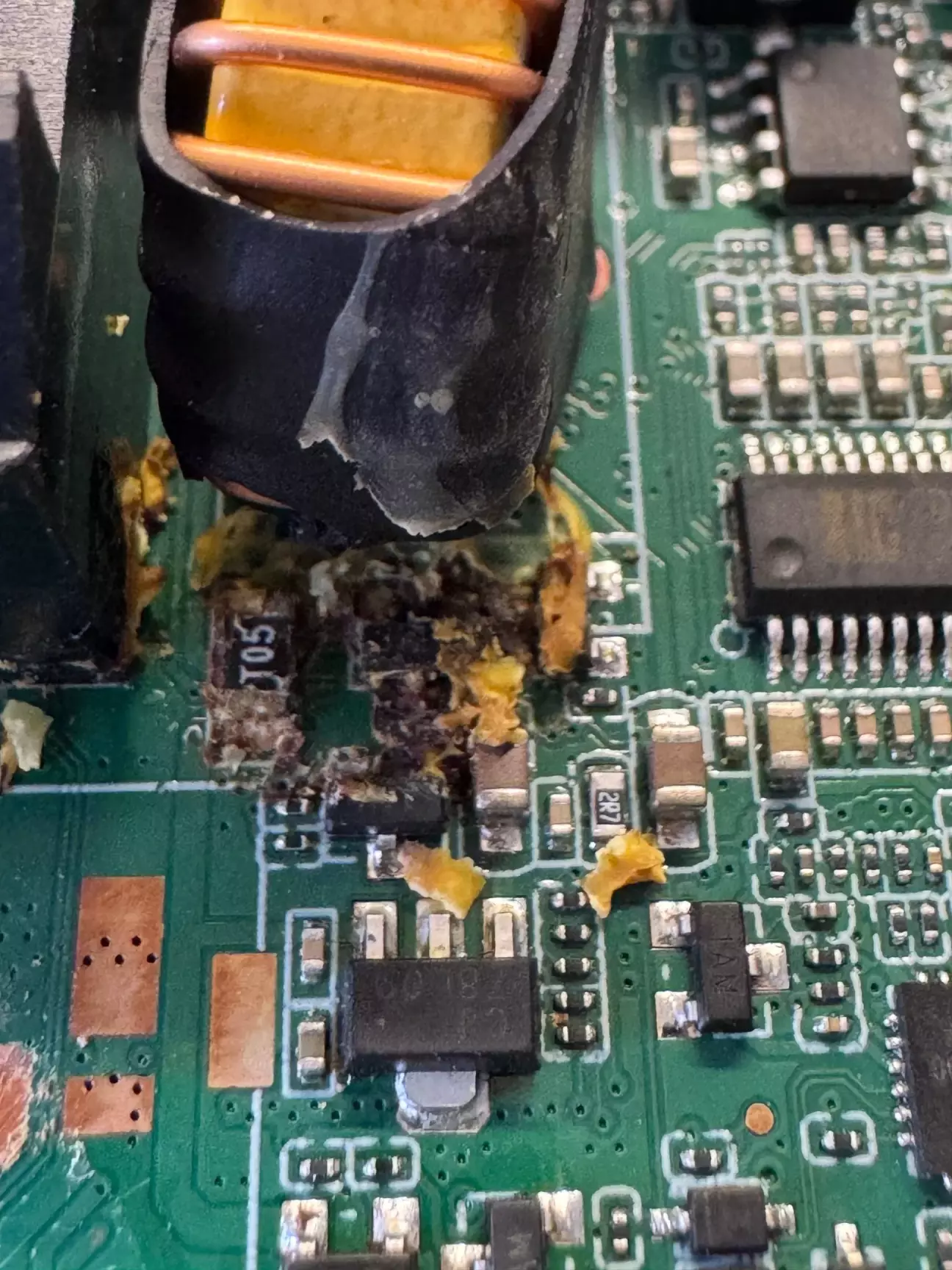

А тепер дивимось, на що він перетворюється за півроку - рік, коли через нього проходить струм. Під дією струму відбувається хімічна реакція з контактами компонентів, і поступово клей все більше проводить струм, поки або щось не погасне, або щось не згорить. Для цих мультимедіа це масове явище. Я дав умовну назву клею - "пи@да 6M". Іноді 6 місяців, іноді рік-півтора і все.

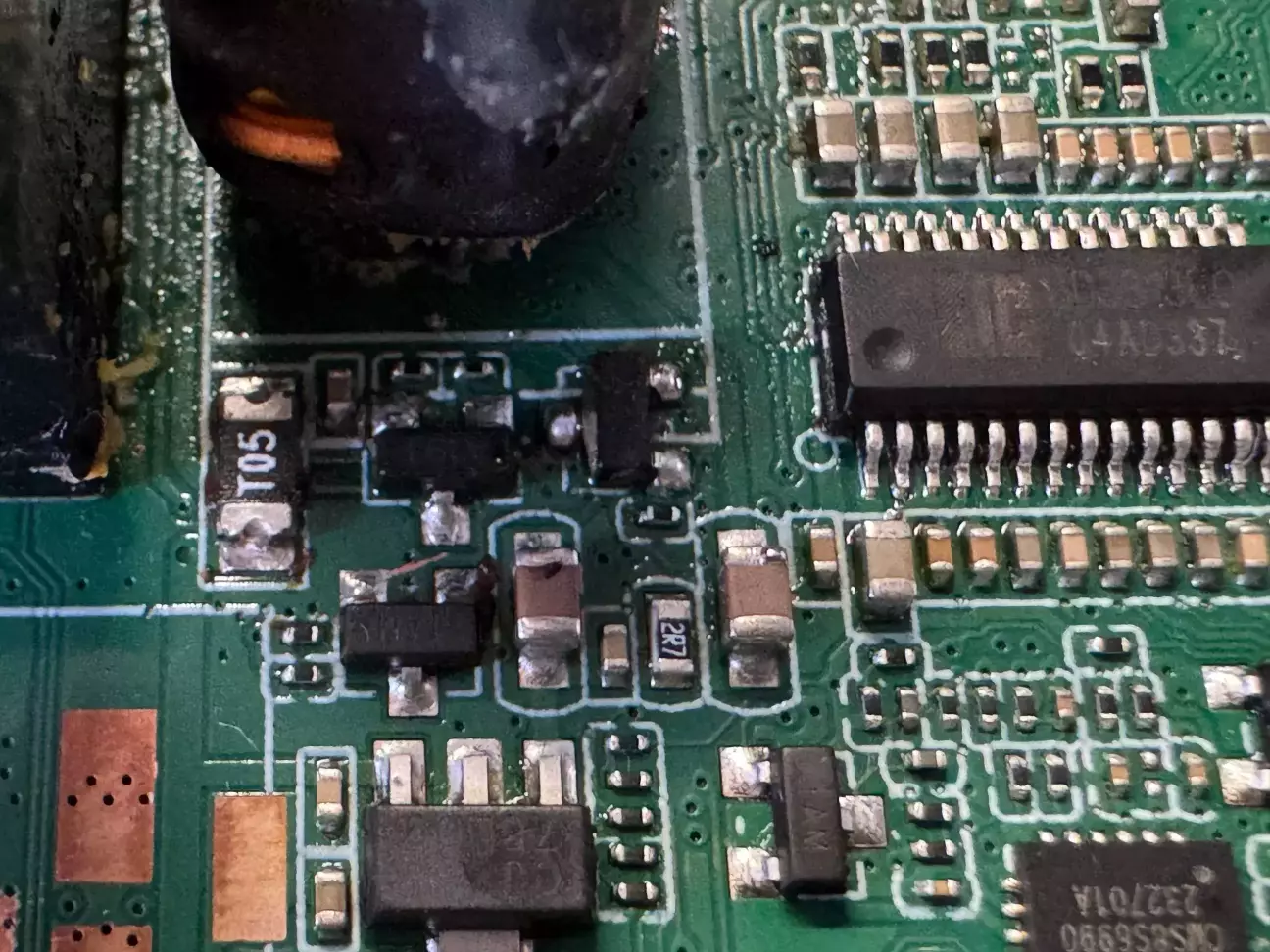

І під конденсатором. Зверніть увагу на клей біля дроселя в правій стороні фото. Це до моменту, поки я не колупнув і не зняв верхній шар (на попередньому фото). Ніби нічого, все зло в точці контакту з металами компонентів.

Фен, змивка, пінцет, мікроскоп і колупаємо.

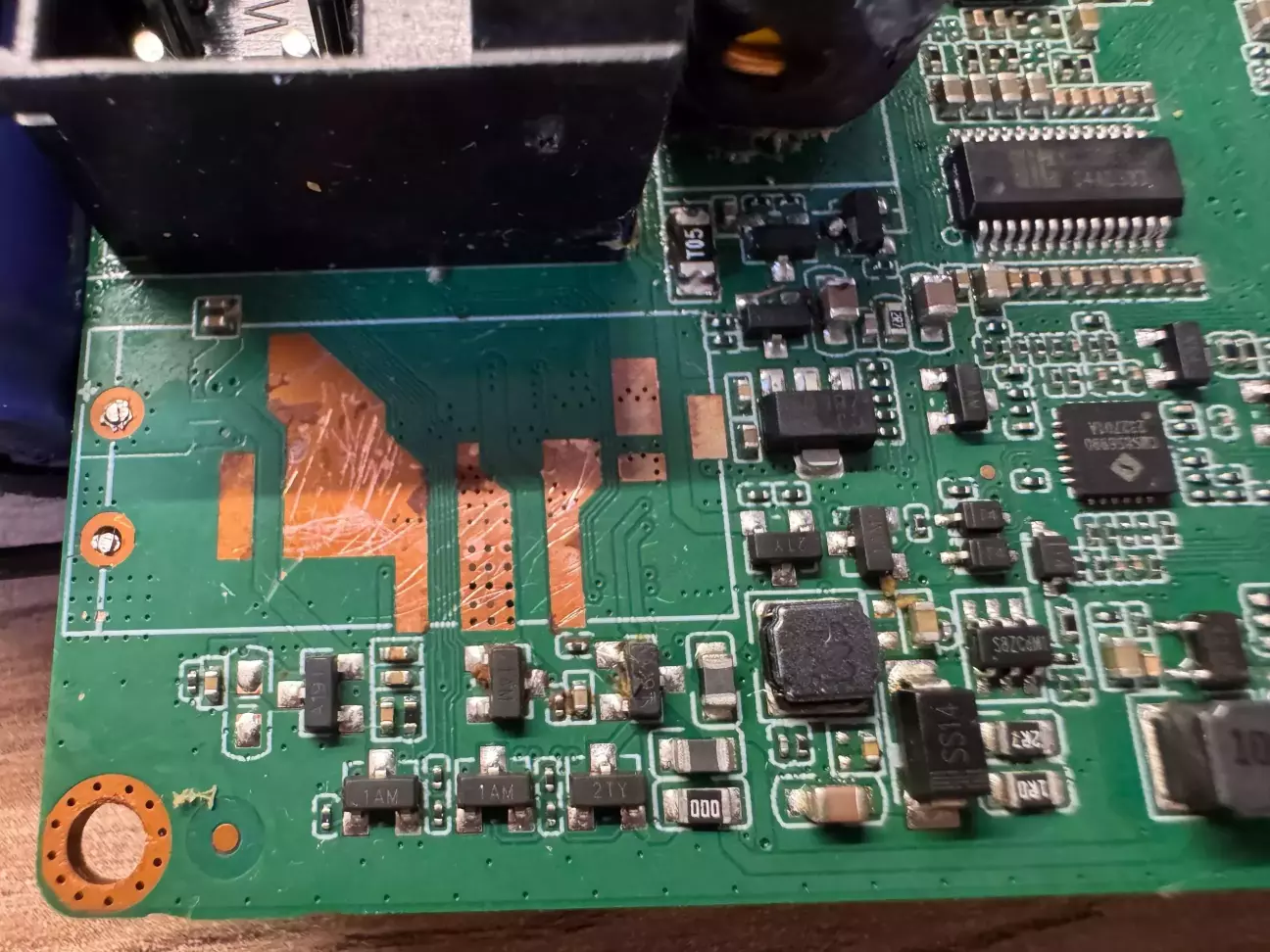

Віддерли і відтерли. Так, є сліди-подряпини, але клей тримається максимально міцно, особливо після окислення.

Ну і біля дроселя теж від терли.

Нам пощастило, і мультимедіа ввімкнулася, нічого не встигло вигоріти.

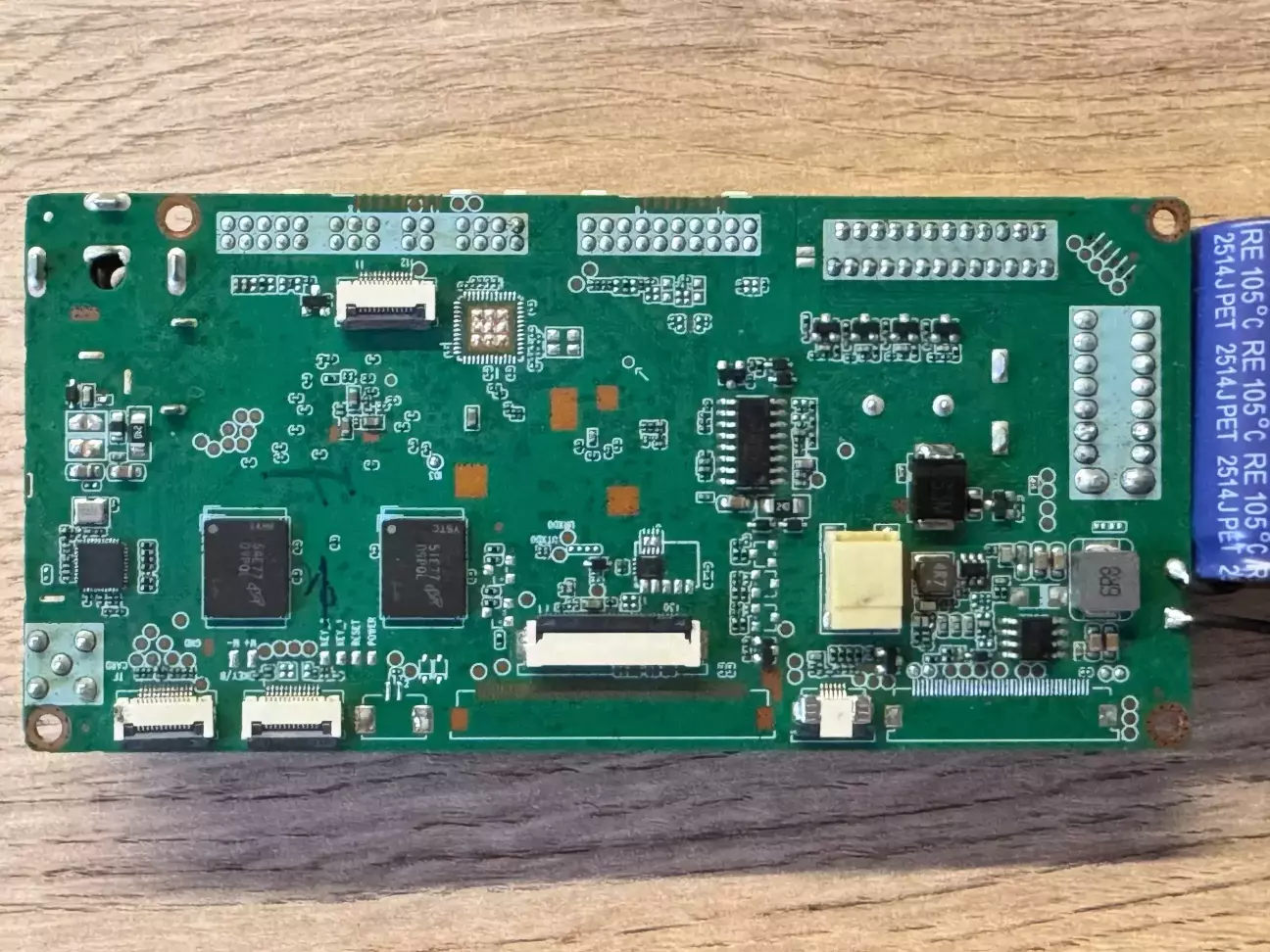

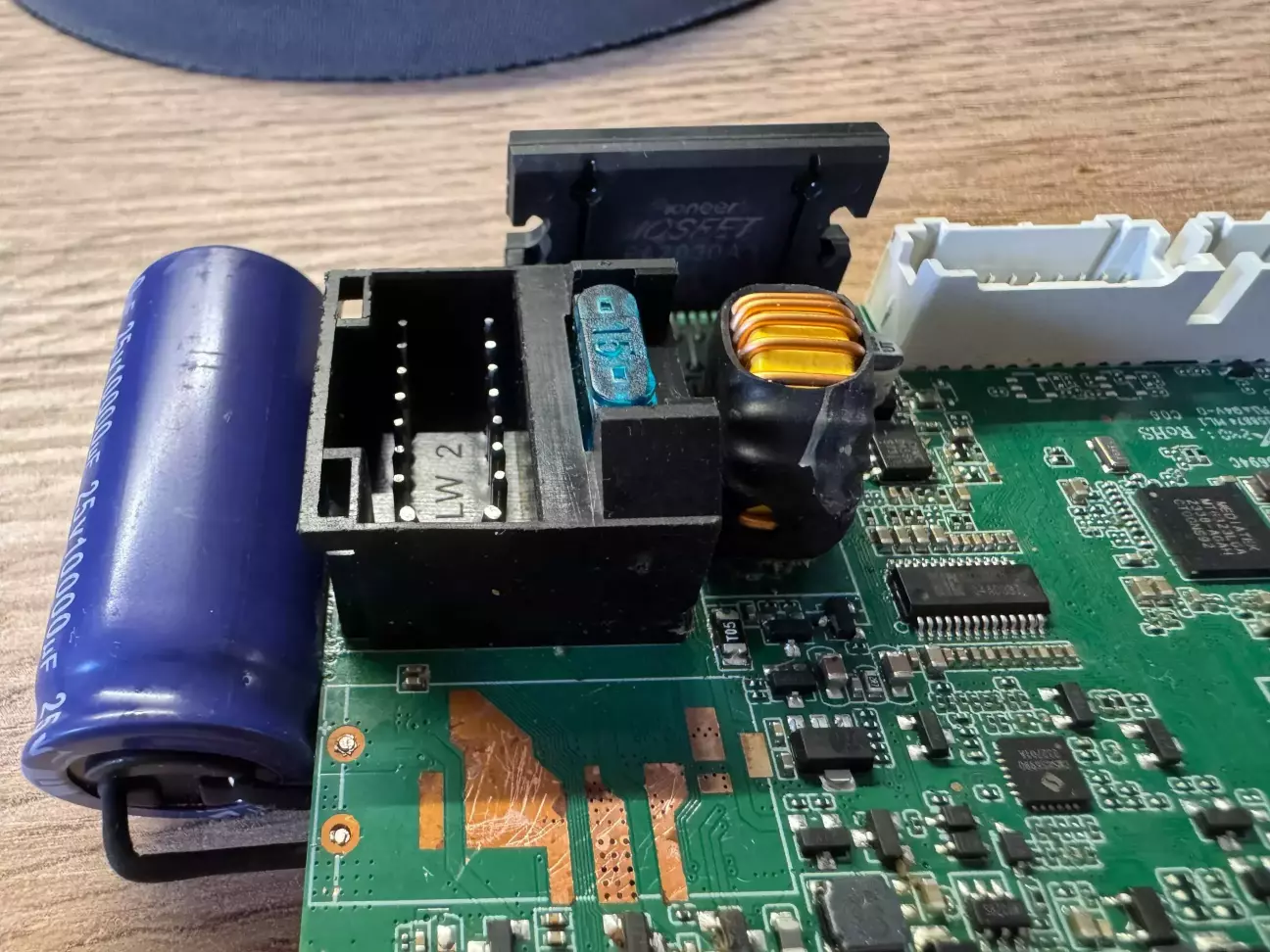

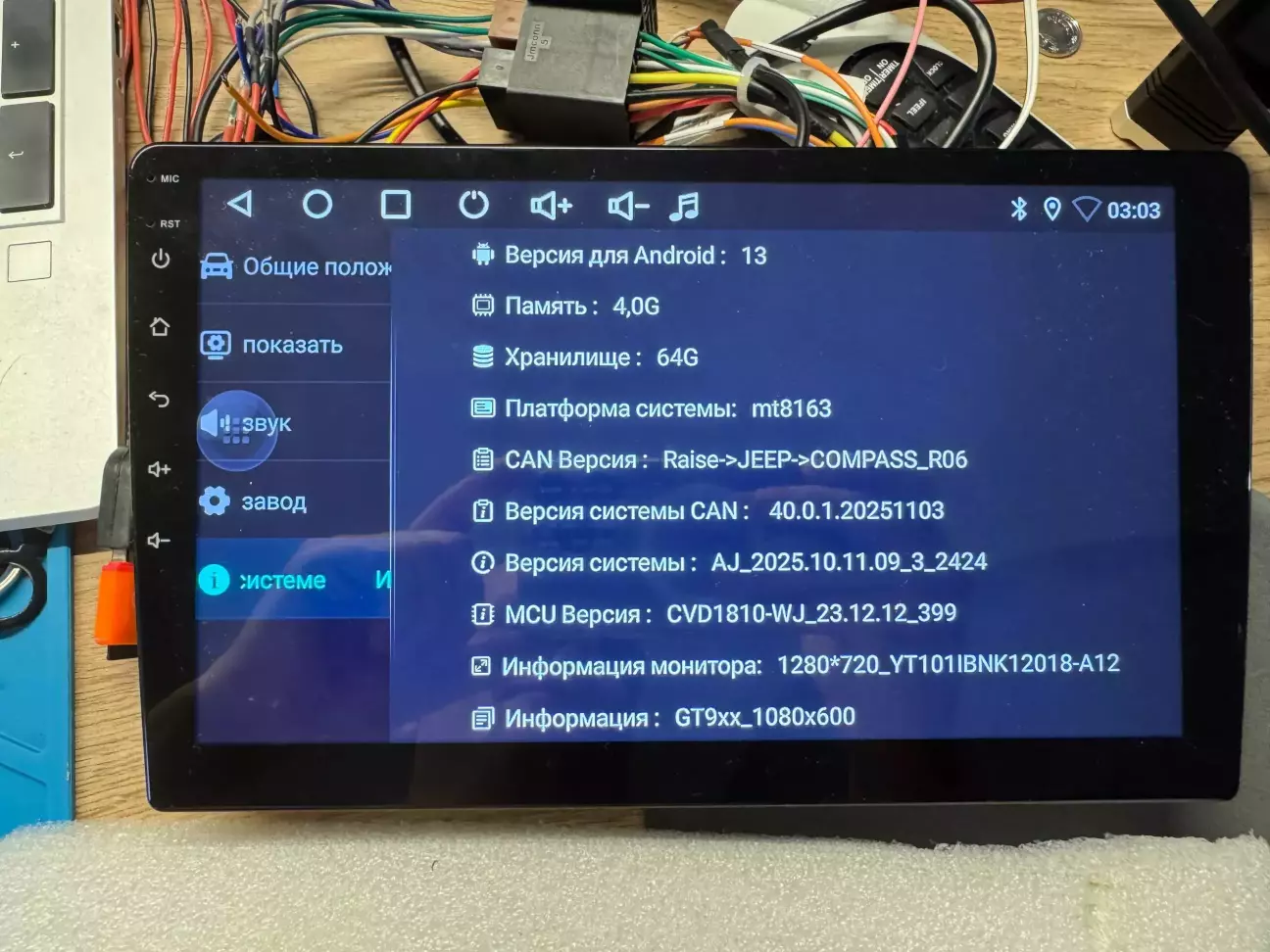

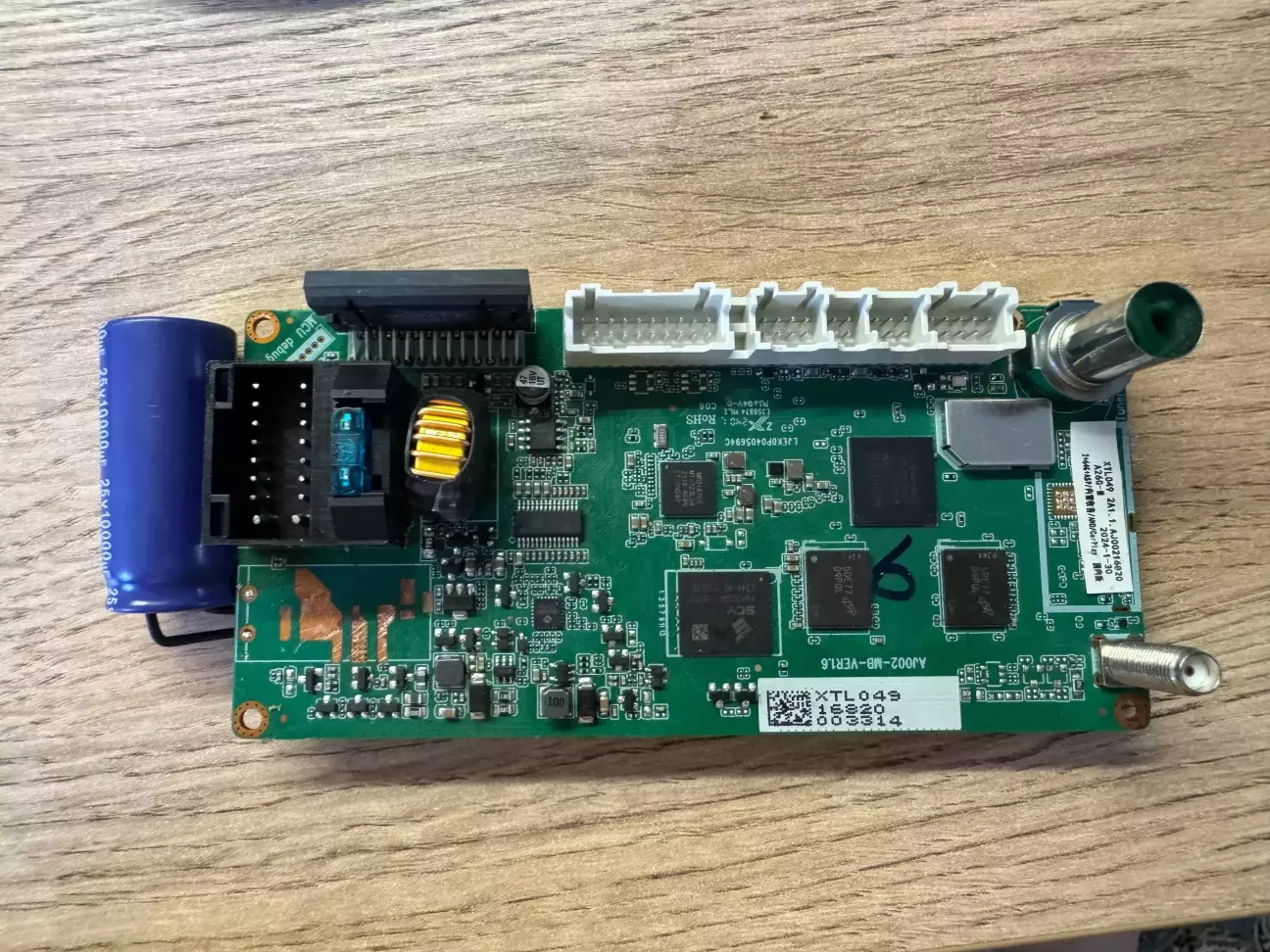

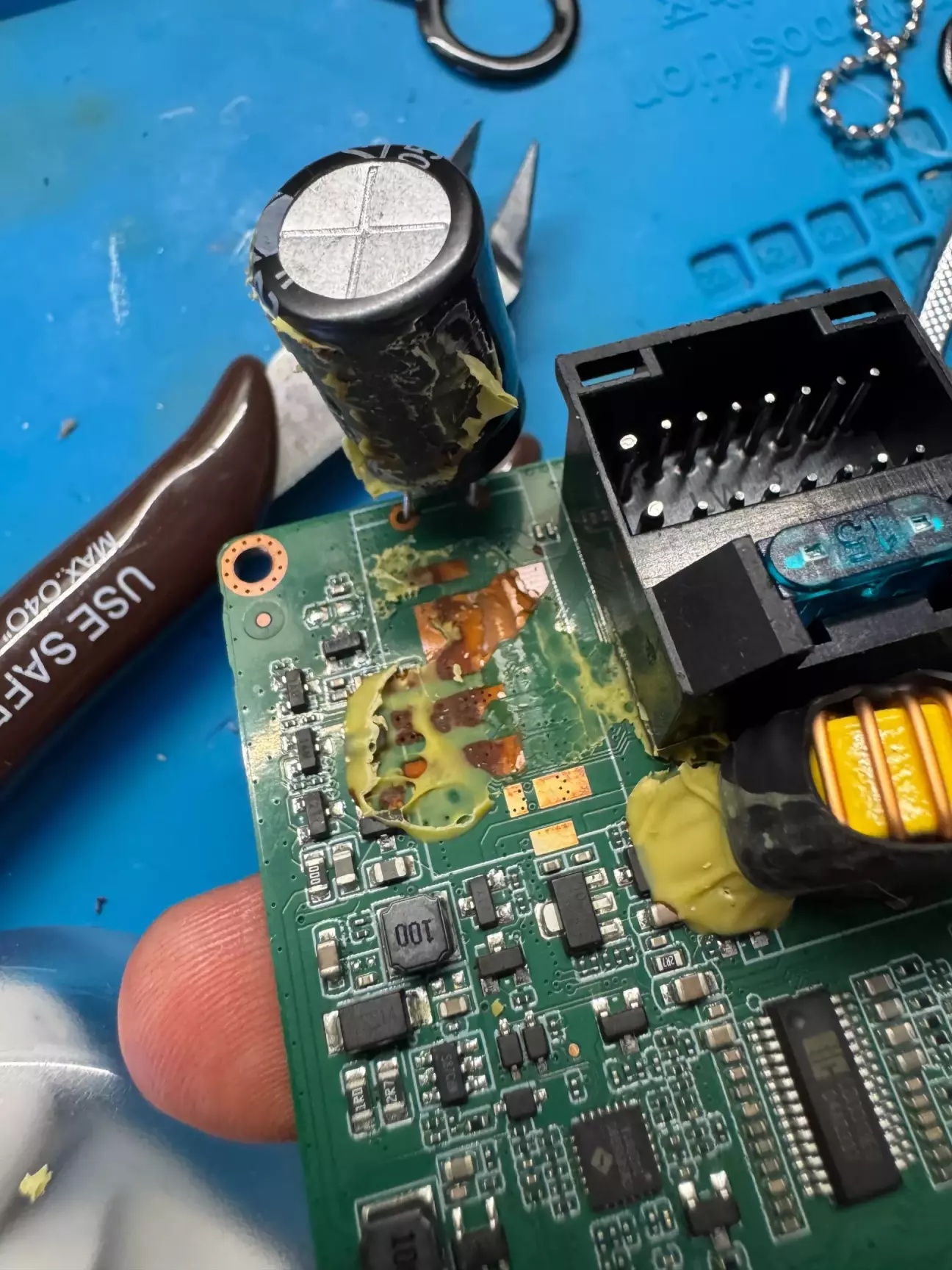

Детальну схемотехніку дивіться за тим же посиланням, тут відмінності незначні. Так само 2/64 реально замість заявлених 4/64. Так само реально Андроїд 8.1, а не то, що намалювали. Тут бачимо, що коли вже зремонтували основне, то робимо додаткове: конденсатор 10000мкФ + Pioneer PA2030A.

Старий конденсатор був в клею, і мені не хотілося його відмивати — простіше викинути, він більше погоди не робить.

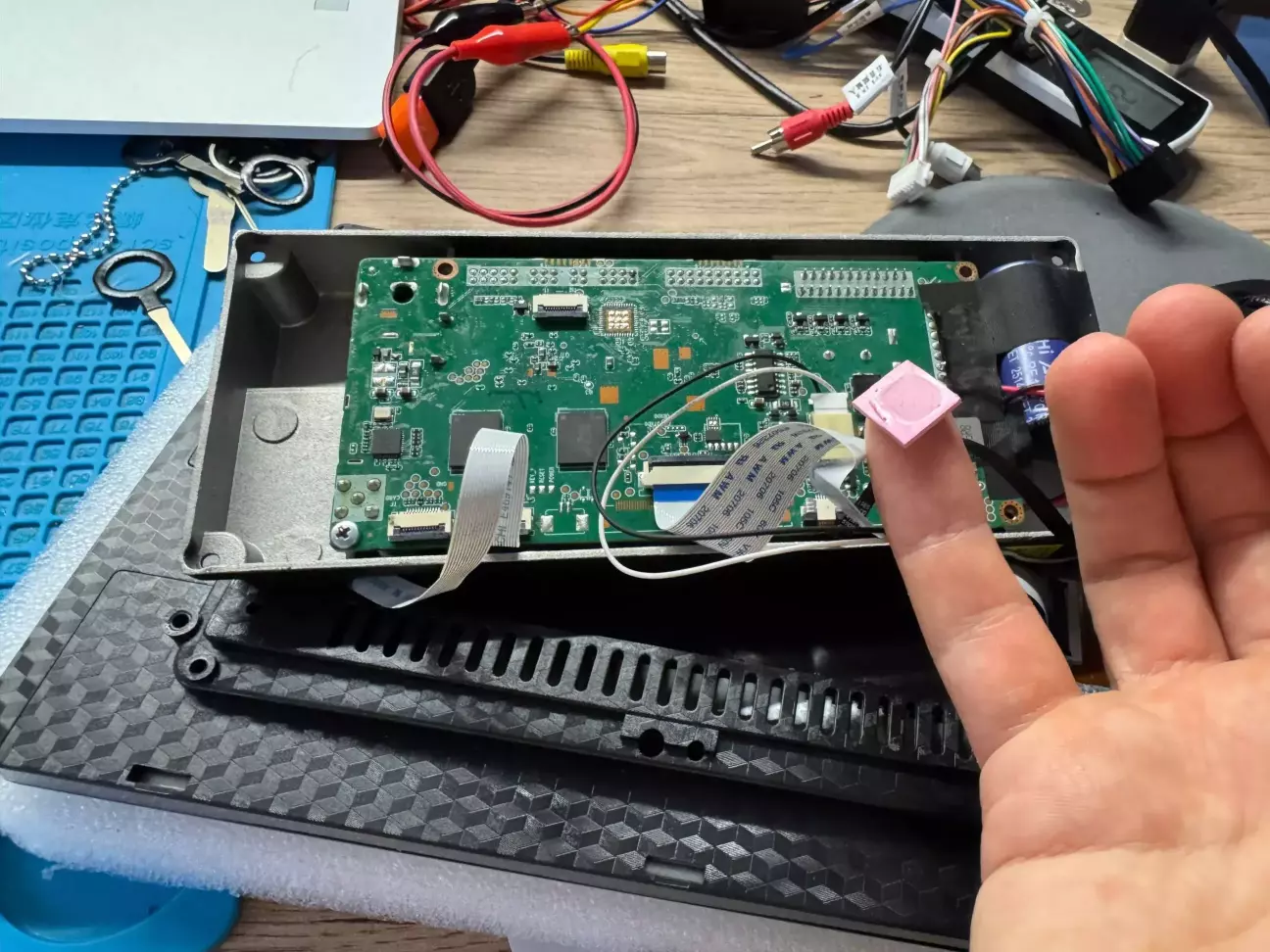

Зібрали, а тоді бачимо термопрокладку на столі, котра має бути на процесорі. Розбираємо і перезбираємо. Я теж помиляюся, тому на столі має бути чисто, інакше її можна і не помітити.

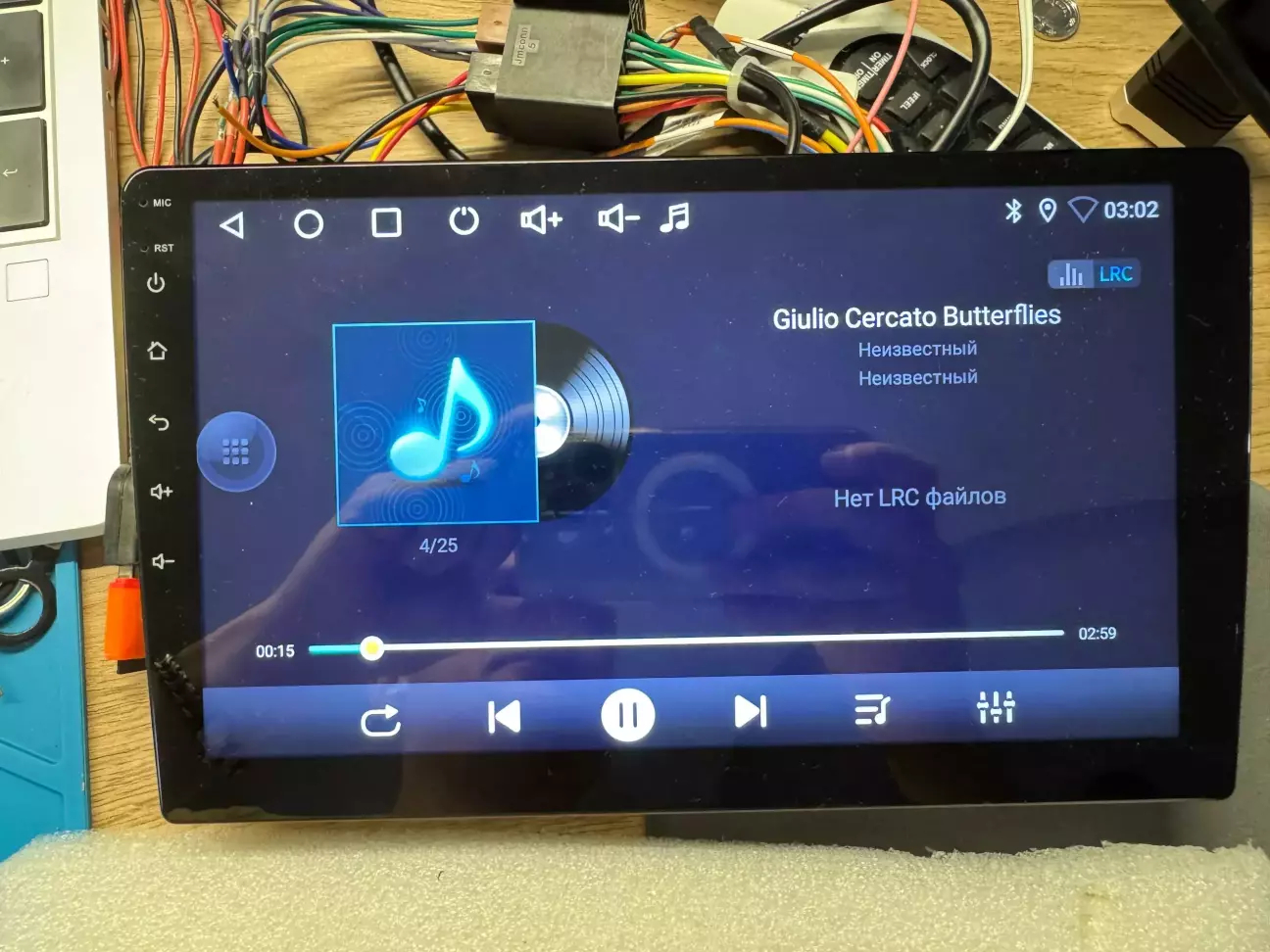

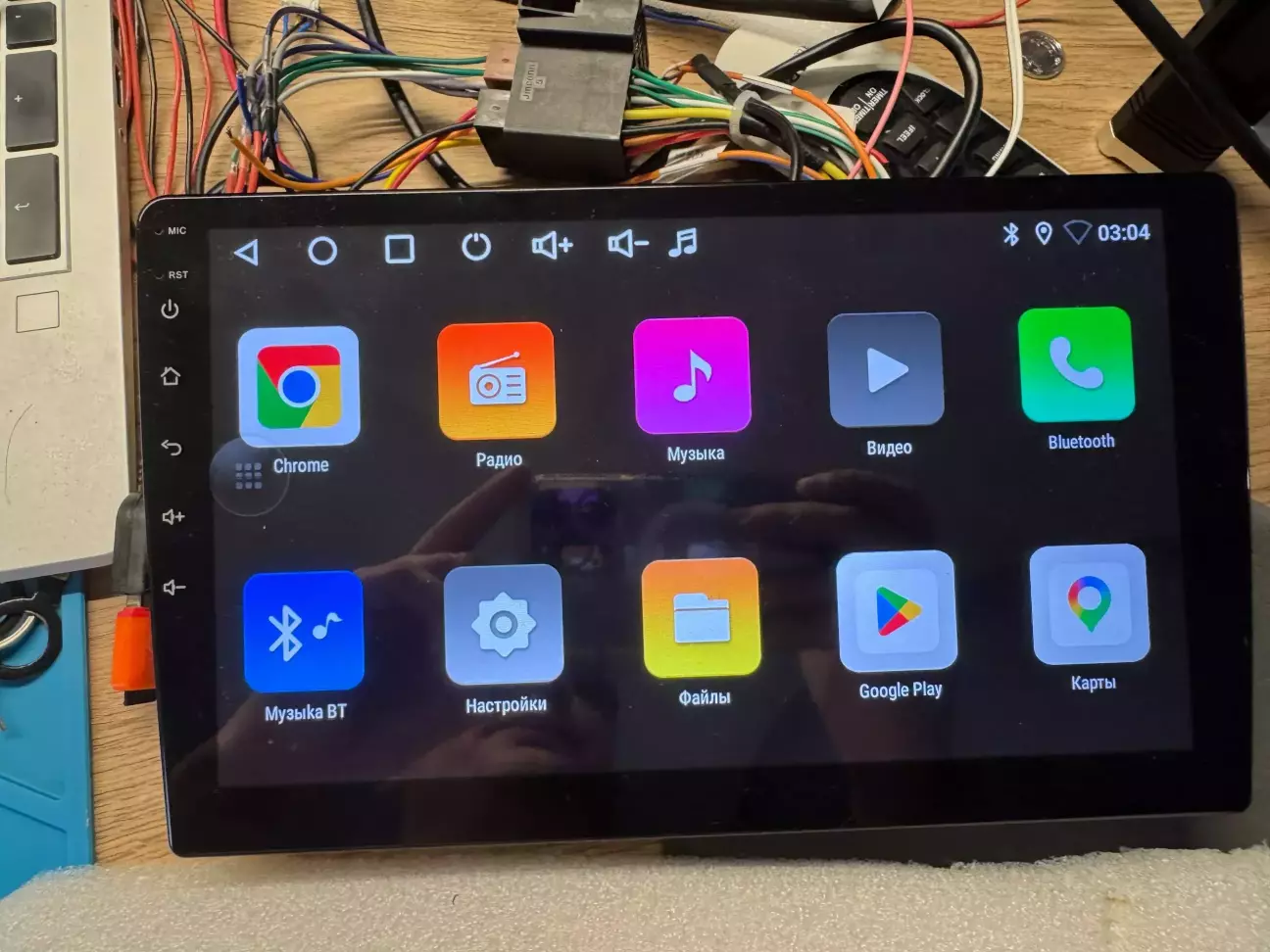

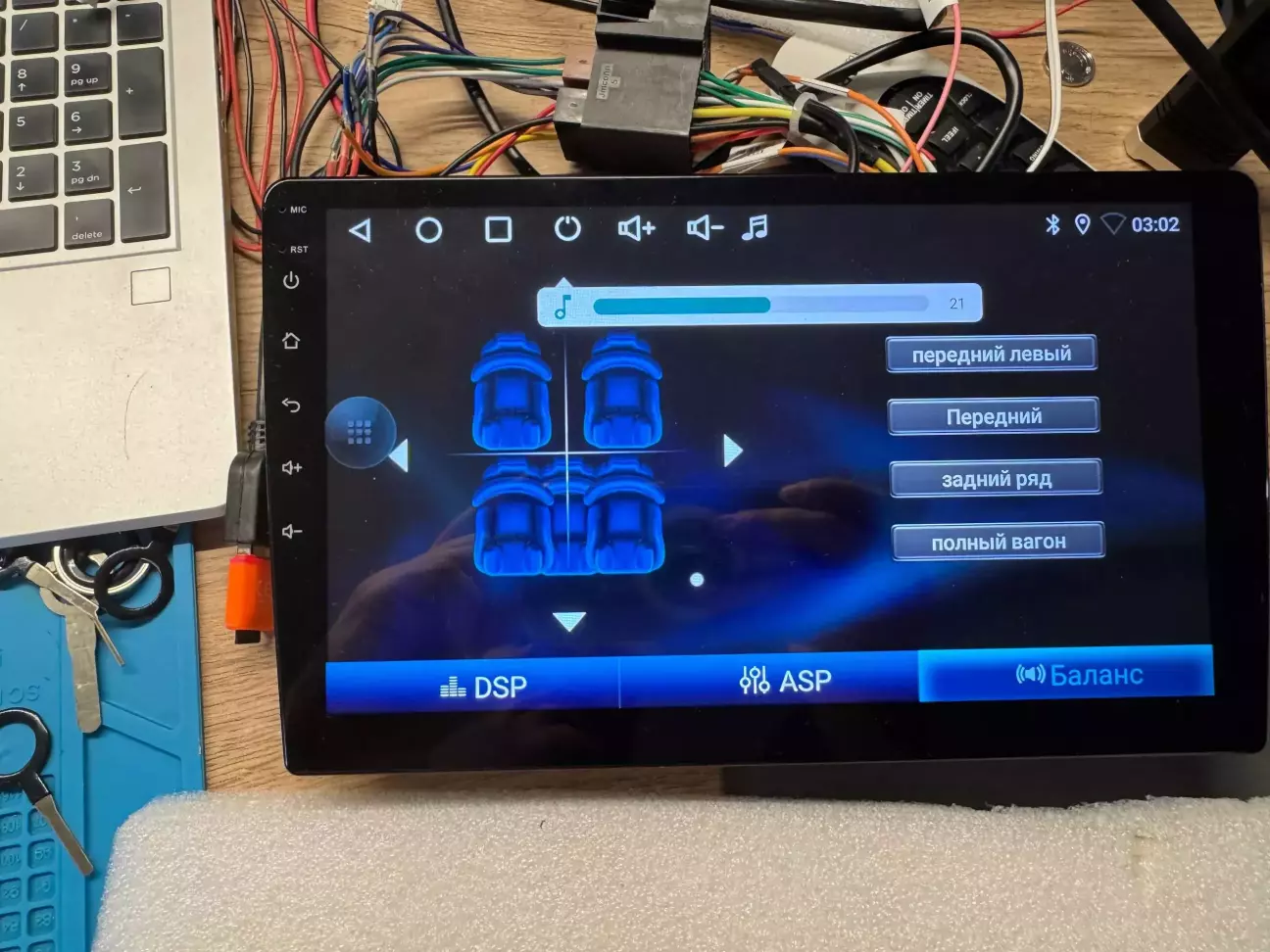

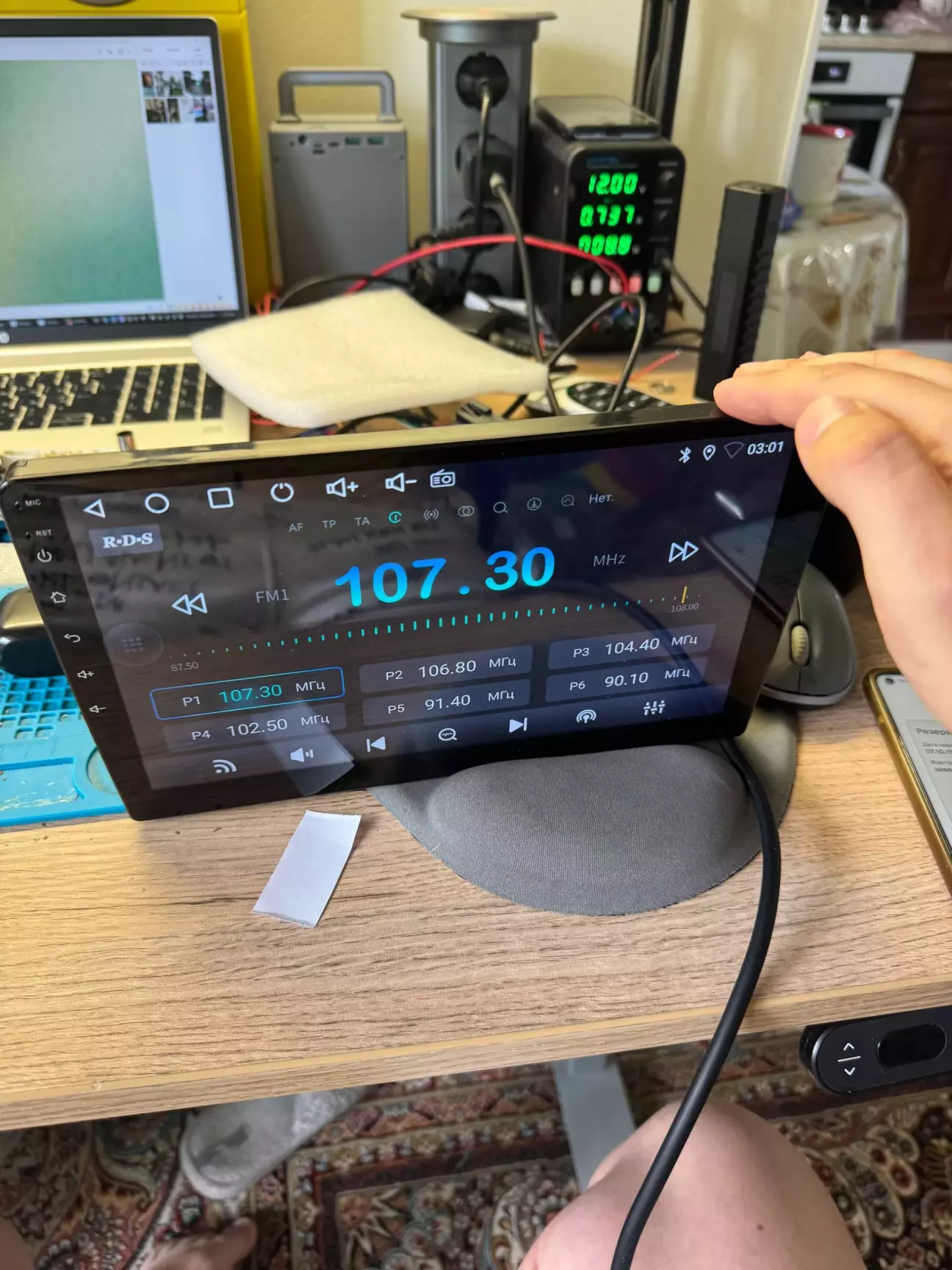

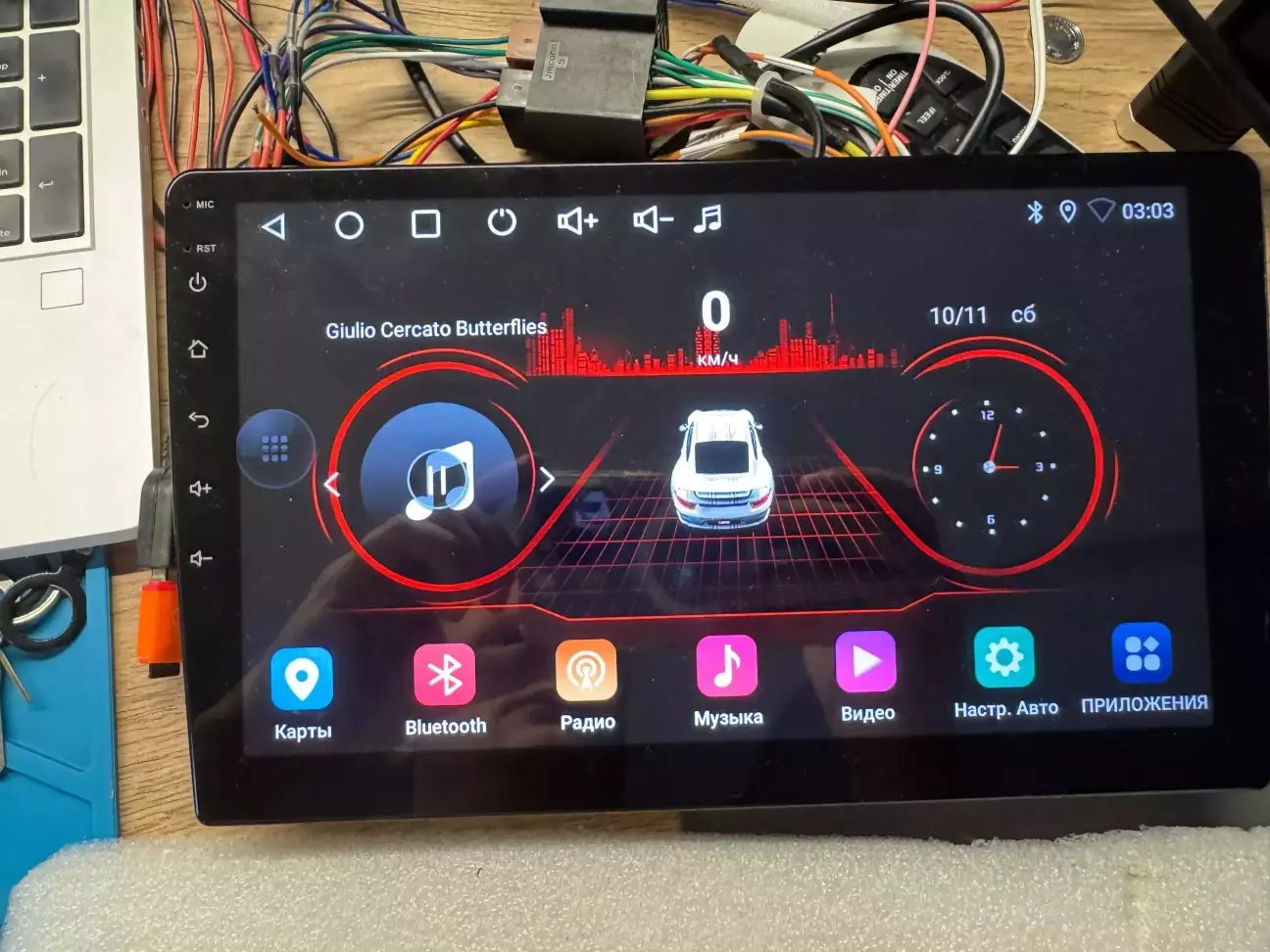

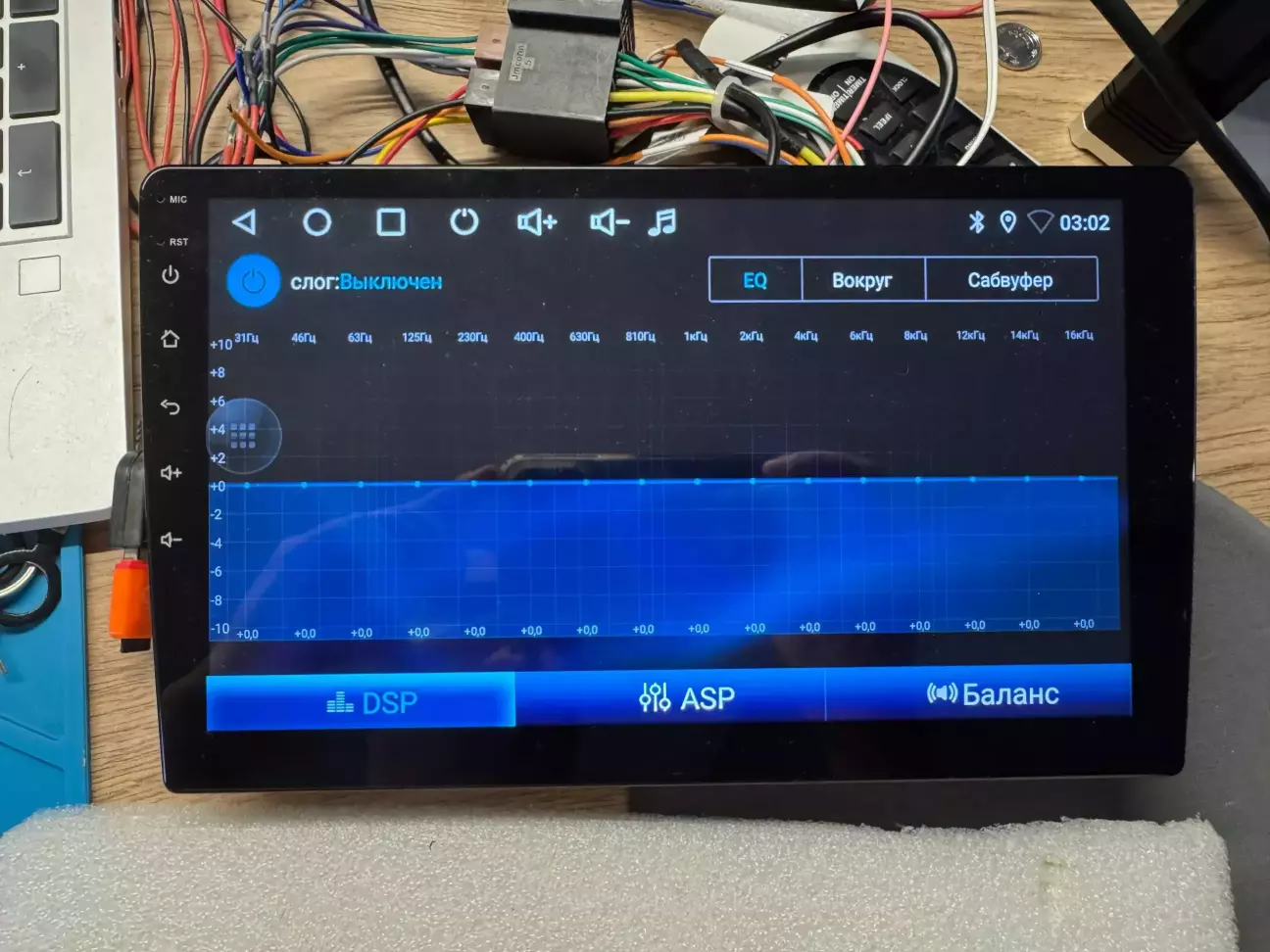

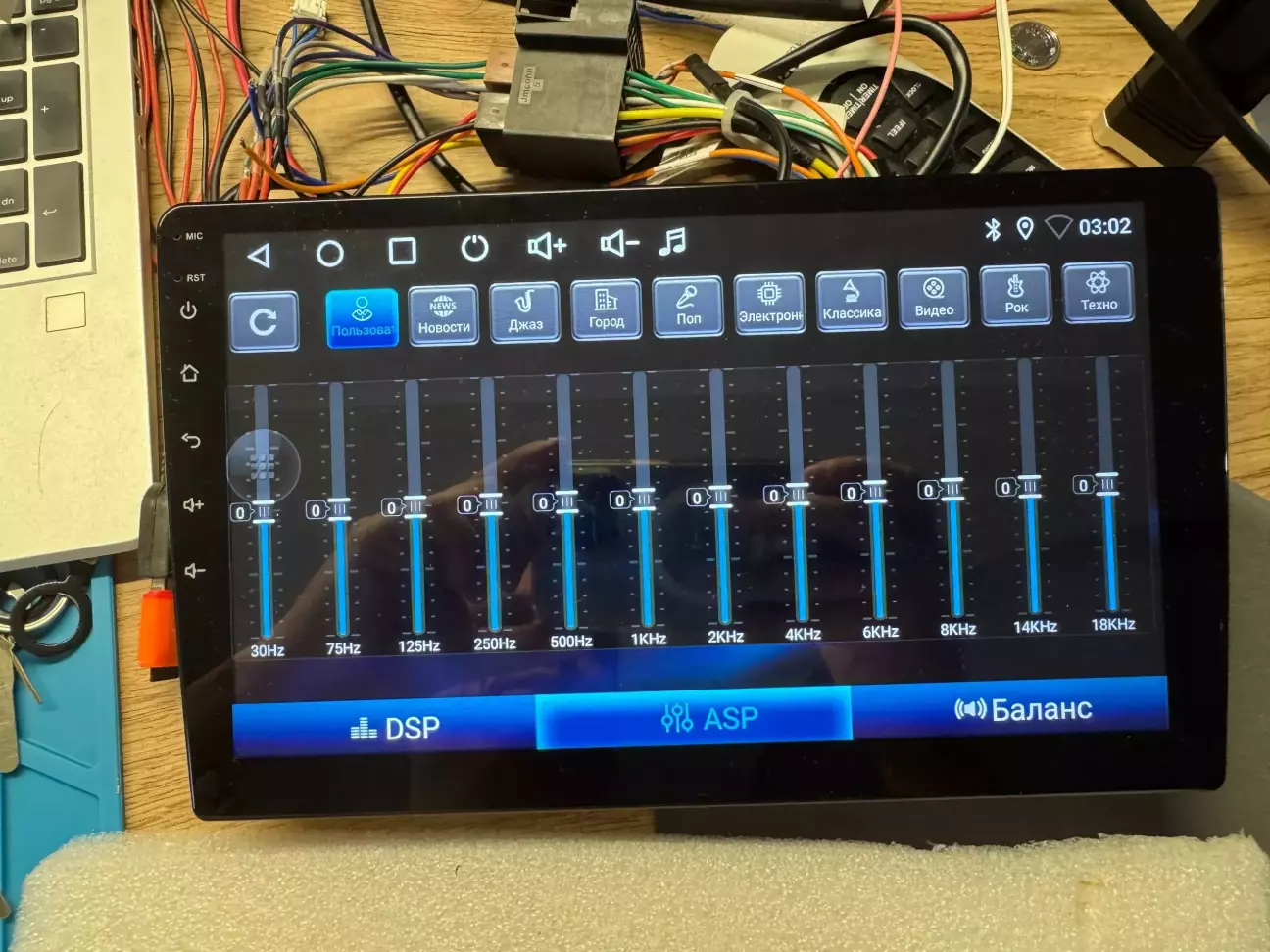

Вмикаємо і тестуємо. Заразом поклацаємо інтерфейс.

Замість висновків: якщо у вас раптом така мультимедіа - розбирайте і прибирайте клей, але неповідривайте SMD-компоненти. Це масова проблема в цих пристроях. Після прибирання клею, житиме вона однозначно довше.
