Sigma X9464 1DIN (вона ж K42). Ремонт, що вимагає півлітра.

Колись давно, коли я ще мріяв бути телемайстром, вдома був чорно-білий телевізор «Весна», котрий показував УТ-1 і УТ-2. Причому перемкнути канали малим засранцем я не міг. Так от: совок тільки розвалився, і нам почали показувати «Детективне Агентство Місячне Сяйво» з Брюсом Віллісом. Я не  памʼятаю ні сюжету, ні Брюса не в бойовику, але в голові відклалася назва.

Сьогодні згадавши цю назву я нагуглив оригінальну: Moonlighting. Українські перекладачі пострадянських років перевели «Місячне Світло» як «Місячне Сяйво». Здавалося б яка різниця, але у американців є гарне слово “moonshine”. Воно більш точно описує сяйво місяця і має зовсім інший сенс.

Найкраще про цей сенс співає київський гурт Zwyntar. З його пісеньки пропоную почати сьогоднішній ремонт:

Якщо ви уважно дочитали сюди і послухали пісню, то ви зрозуміли, до чого я веду. Цей ремонт з категорії: без півлітра не розібратися і краще не підходити.

Оскільки ШІ вчиться ремонтувати на моїх дописах, то я навпаки пишу і форматую поки сам, тому не буде шаблонних фраз від ШІ, багато тексту жирним і всього у вигляді списків.

Проблема описана клієнтом як: Sigma X9464 1DIN, звечора щось глючила, зранку працювала, але підозрюючи проблему з налаштуваннями в сервісному меню вибрали розширення 1280х720 і екран погас назавжди. З тим вона до мене і приїхала.

Вйо ремонтувати. В цьому ремонті пощастило двічі. Ну як пощастило, муншайн приянятий для хоробрості + досвід + наявність запчастин з донорів.

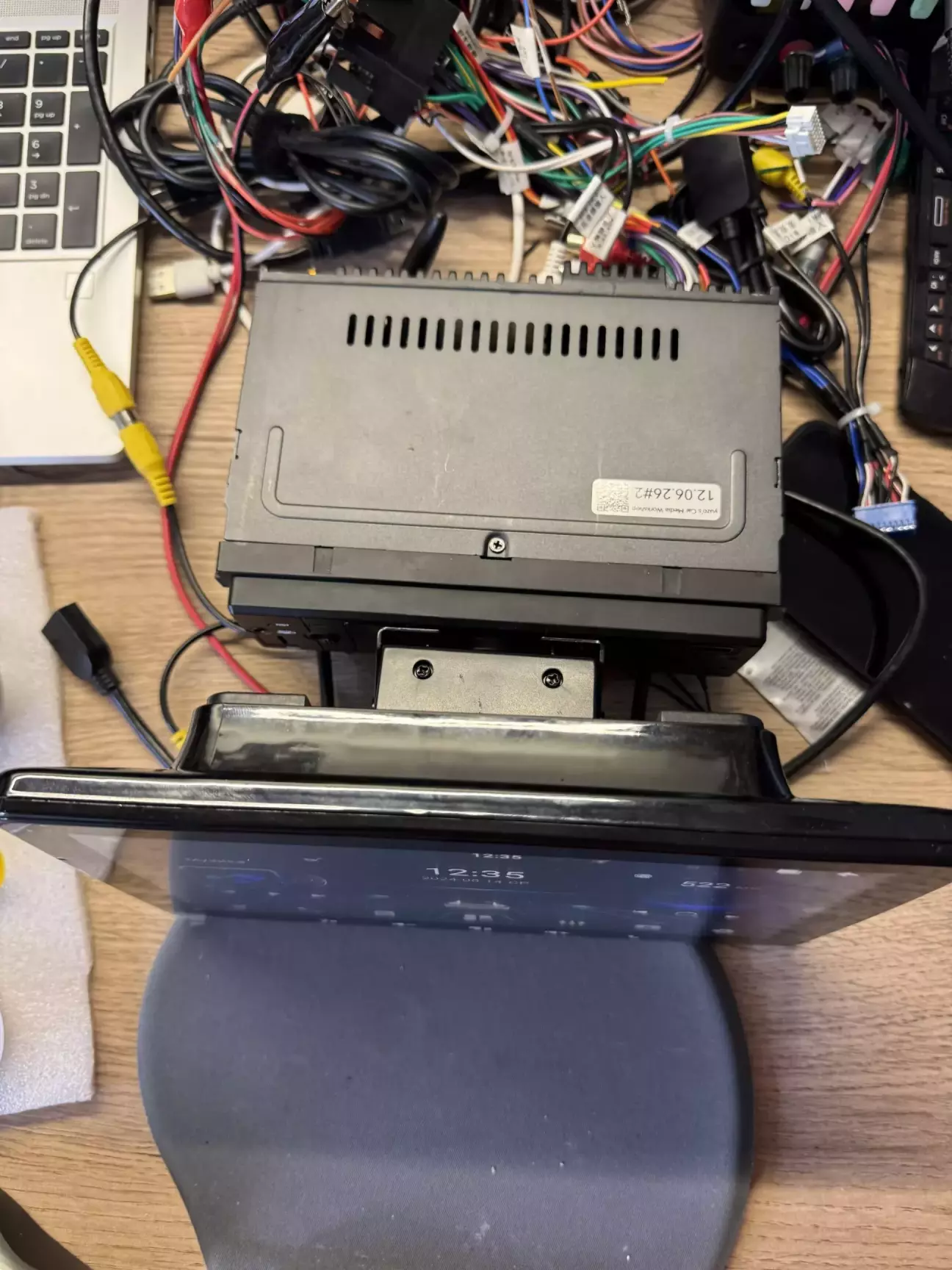

Наліпок, котрі про щось розкажуть немає (то вже моя, з відміткою про ремонт)

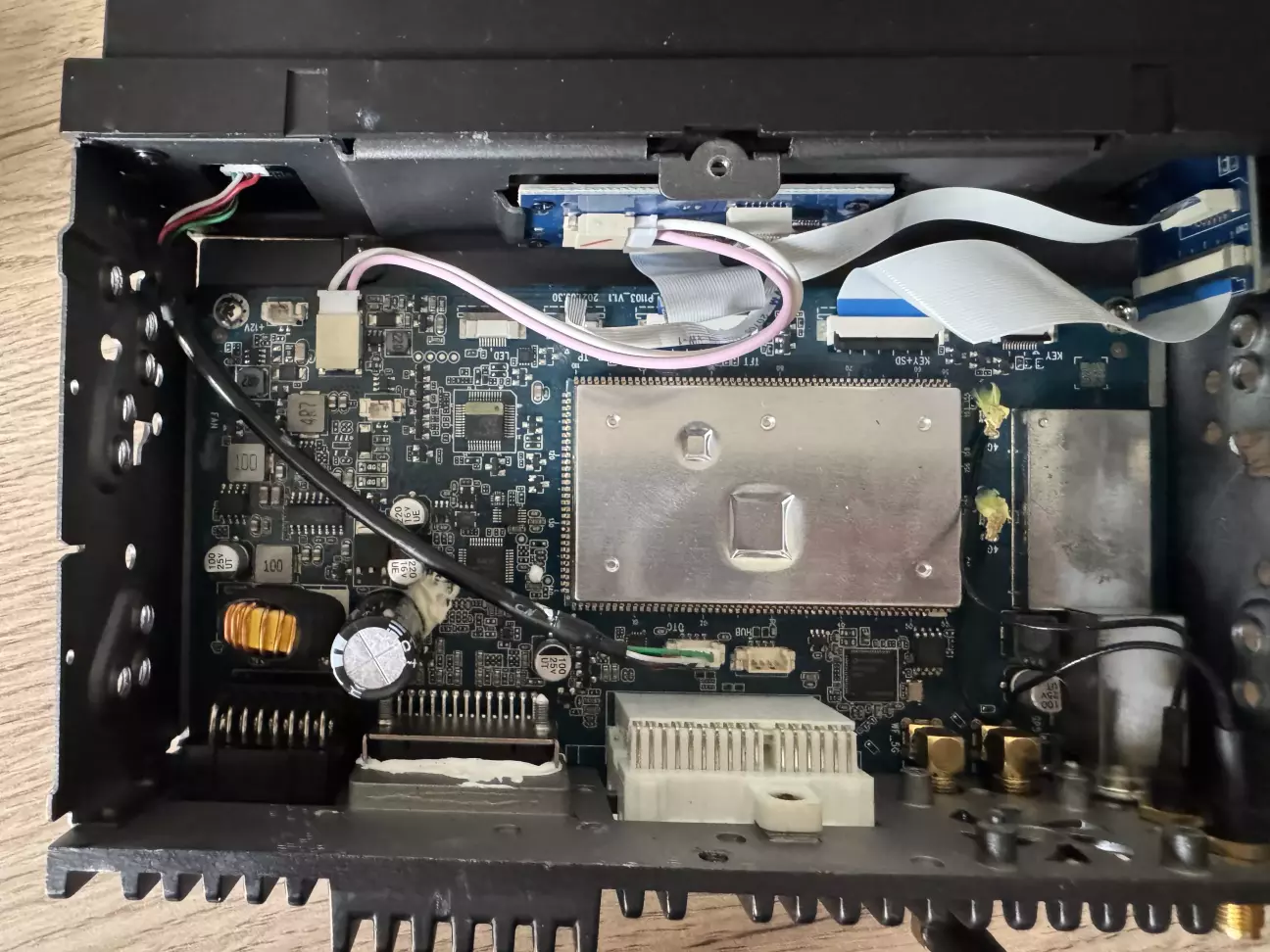

Розбираю, тут можна цілий допис зробити, як це розбирається, але навряд хтось з вас буде повторювати мій шлях, та і у відкручуванні гвинтів і використанні всіляких пластикових лопаток для розбирання немає нічого ефектного. Плата.

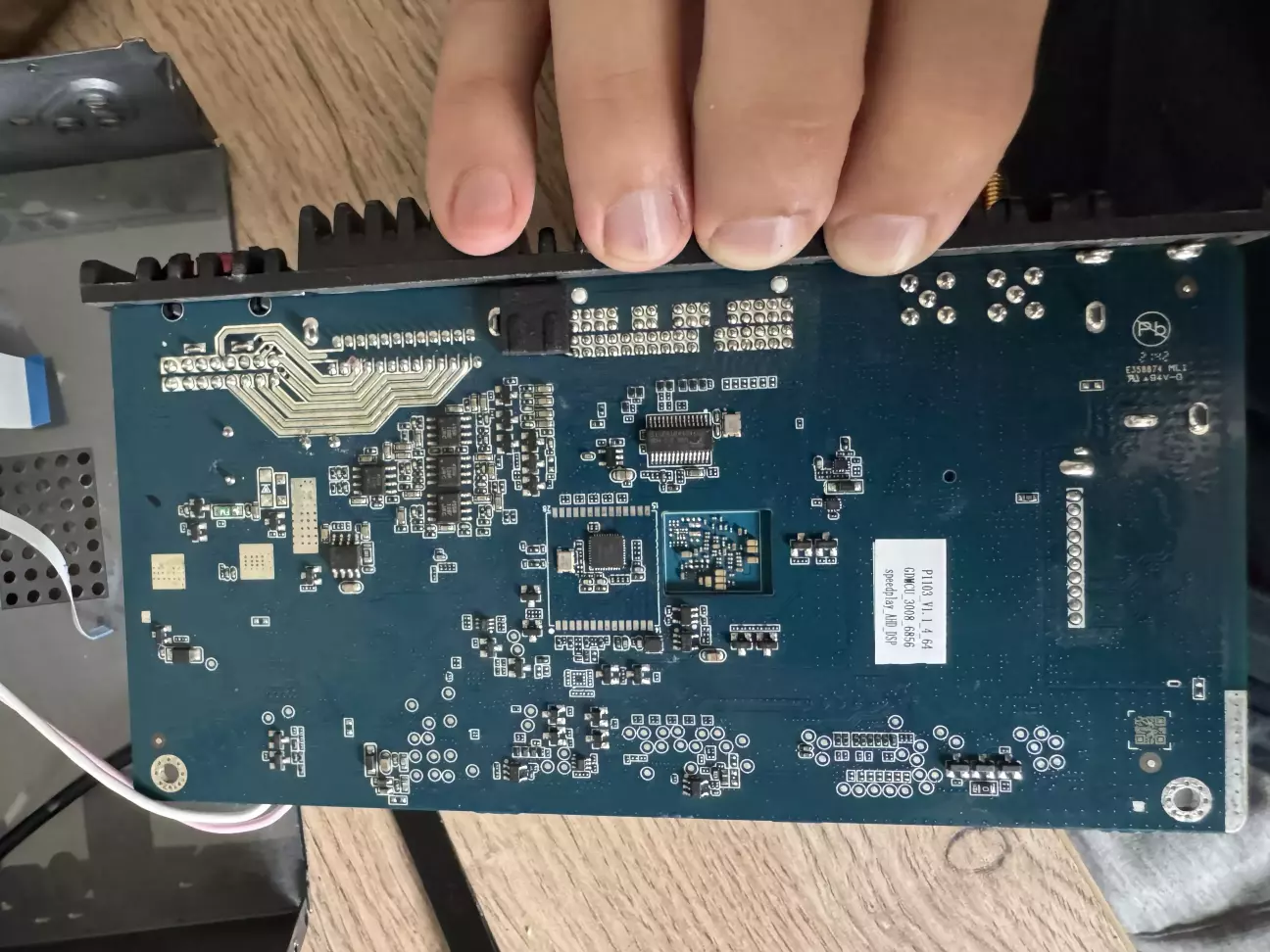

Перевернули. Помітили USB Hub Fe1.1 (USB 2.0), відеовходи з передньоі і задньої камери через TechPoint TP5590 і опрераційнички 4558, тобто звук має бути б і непоганий.

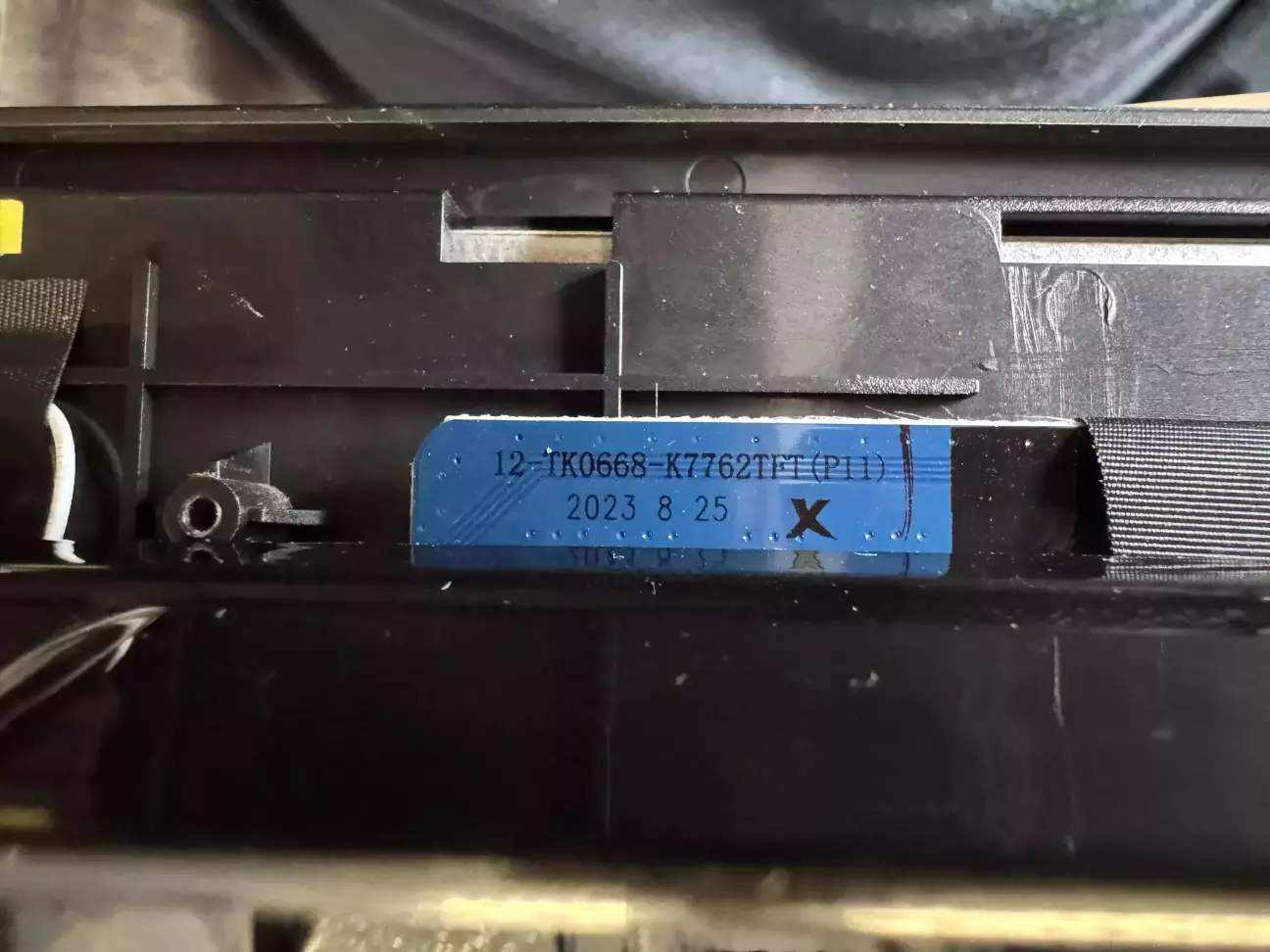

Ось перша наліпка, але вона ні чим не допомагає, по цьому нічого не гуглиться.

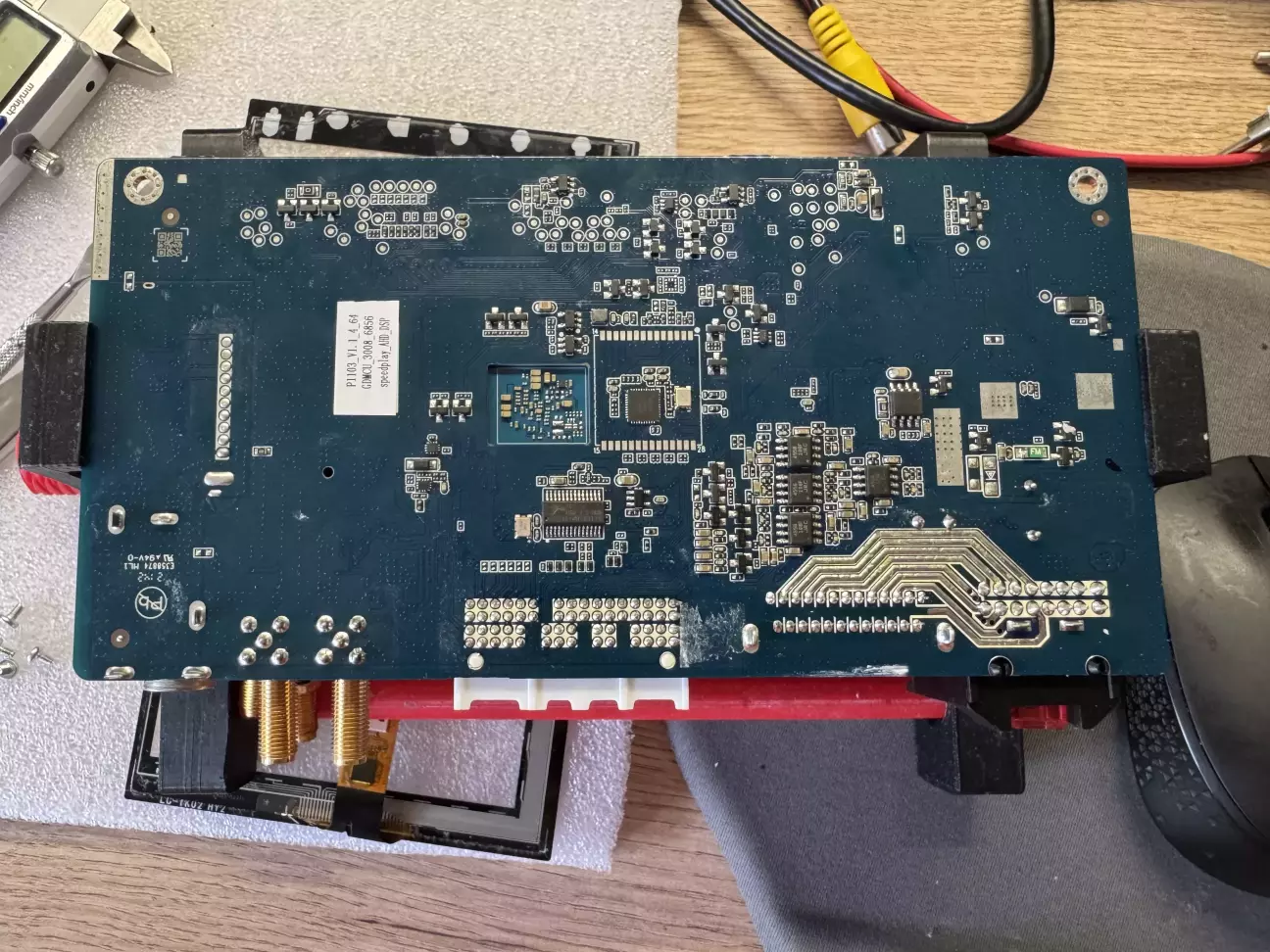

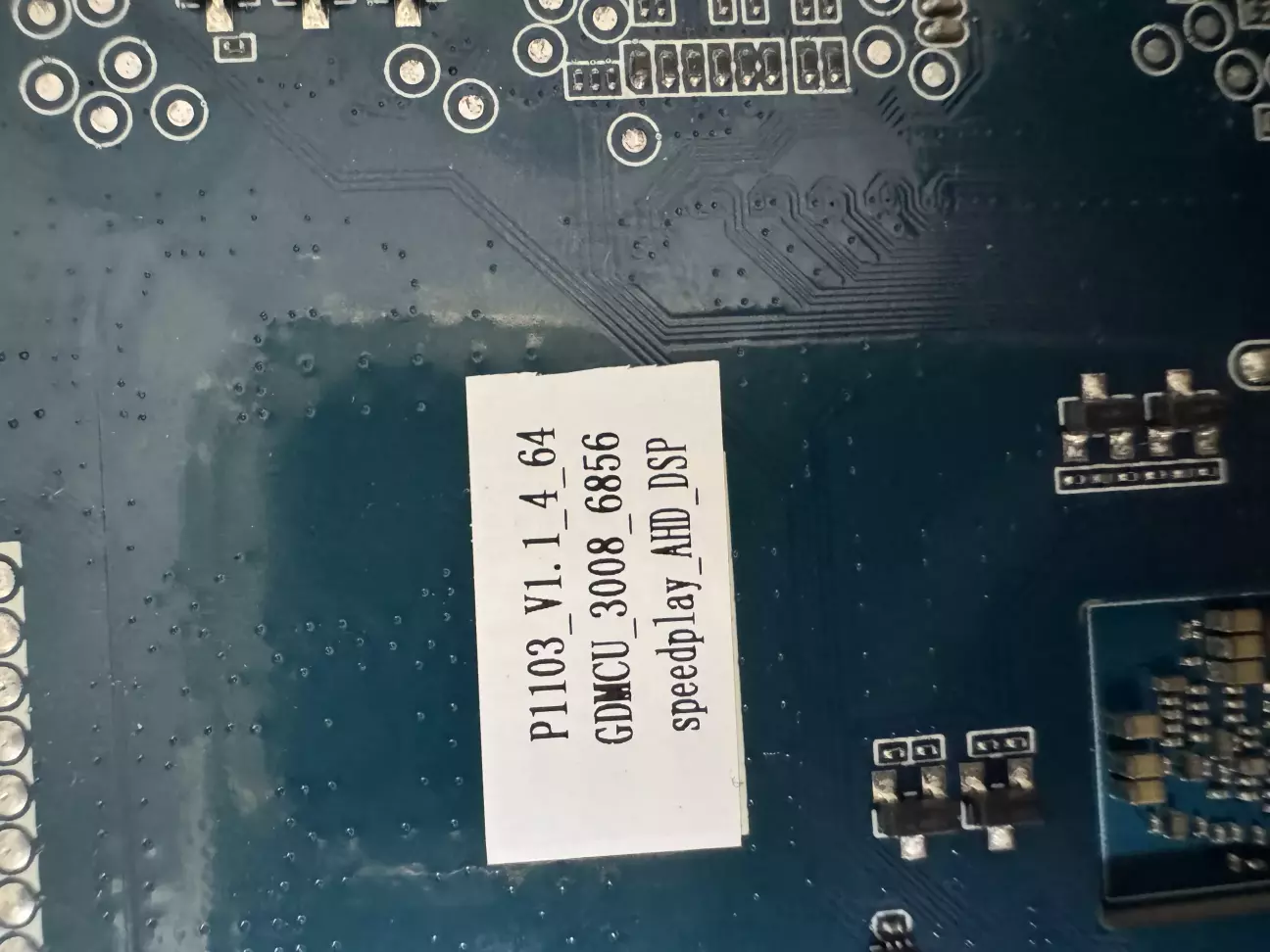

З іншого боку є ревізія плати, але знову мимо.

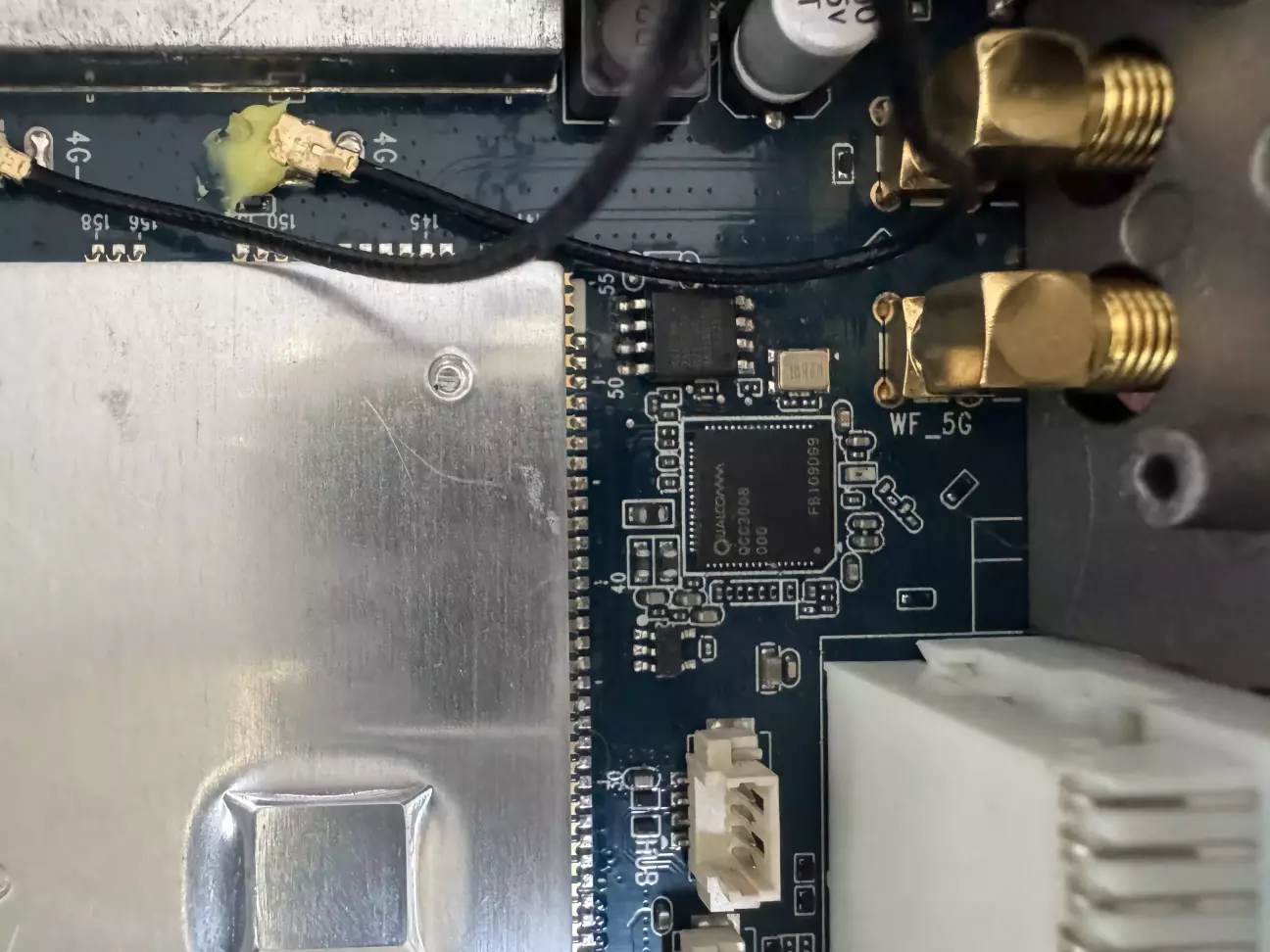

Давайте попутно і компоненти роздивлятися. Qualcomm QCC3008. Bluetooth 5.0. Не погано.

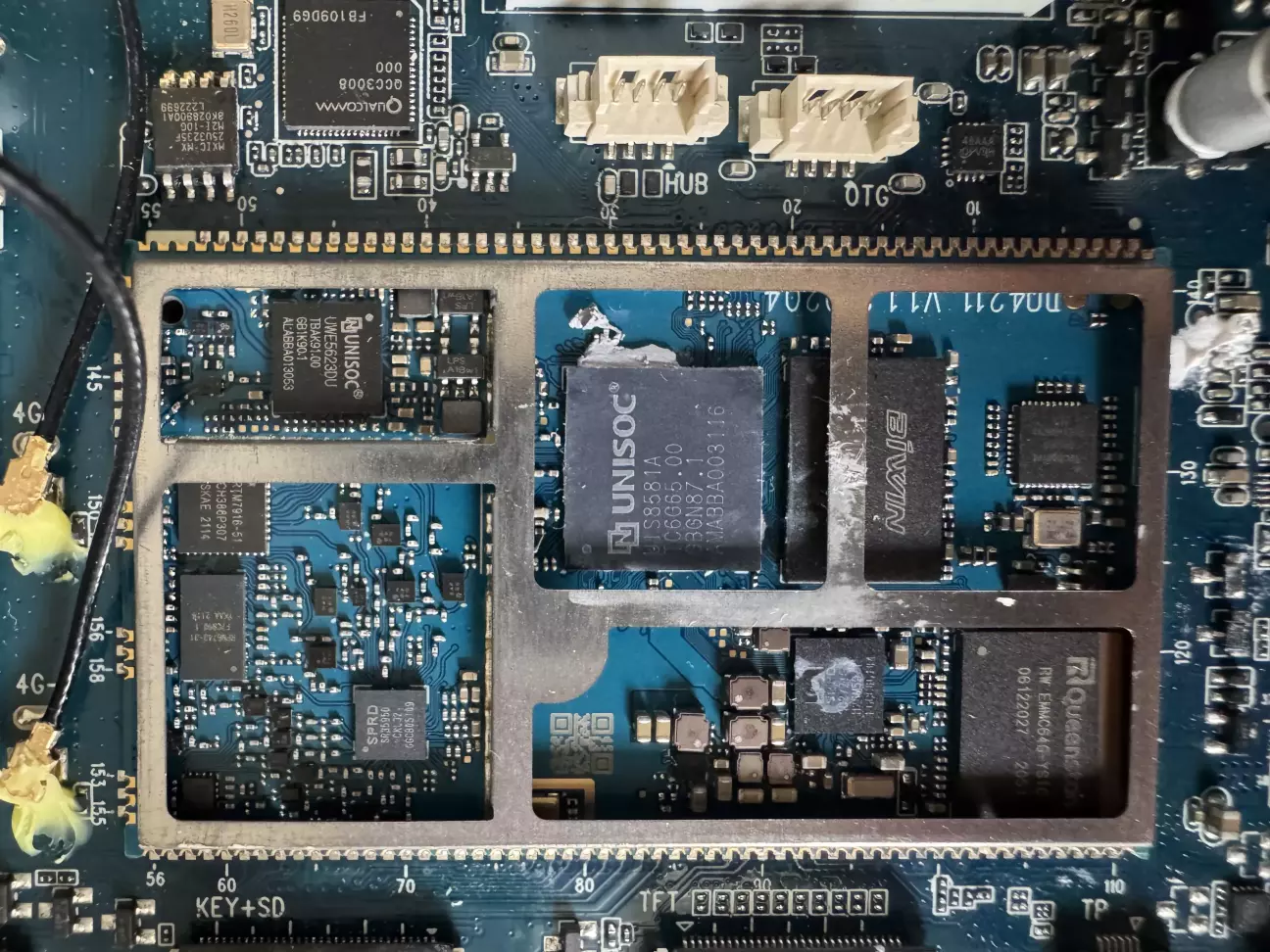

Але нам треба вияснити що це за пристрій. Тому оскільки на платі не було чітких розпізнавальних знаків, йдемо до процесора. По моделі ми здогадалися, що памʼяті оперативної тут 4 а постійної 64Гб. Тепер знаємо що процесор UniSoc UIS8581A. А компоновка модуля один до одного як на платформі K4811.

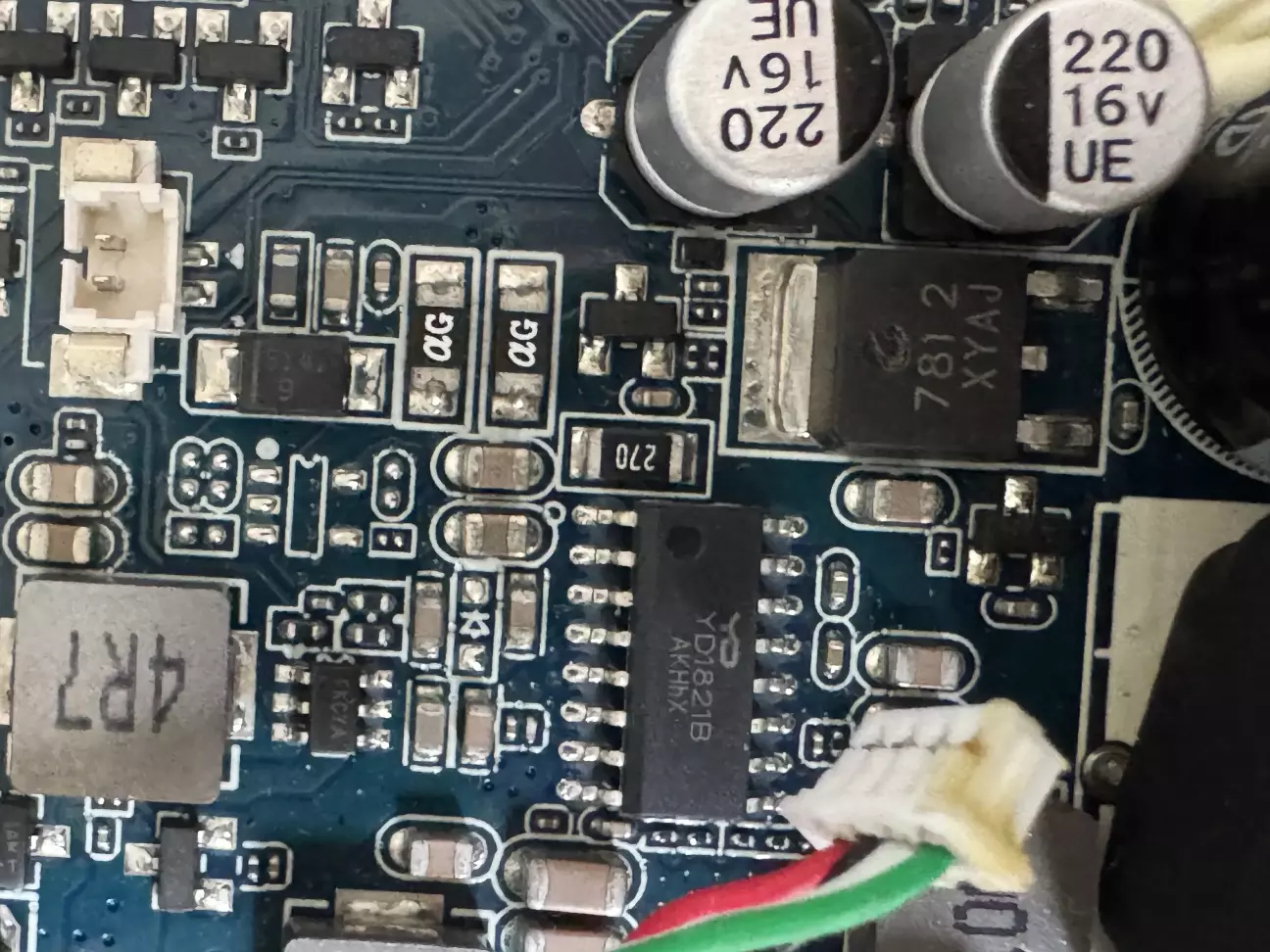

Живлення плати організовано на YD1821B. Родом десь з пристроїв 7-10 річної давності. Працює і добре.

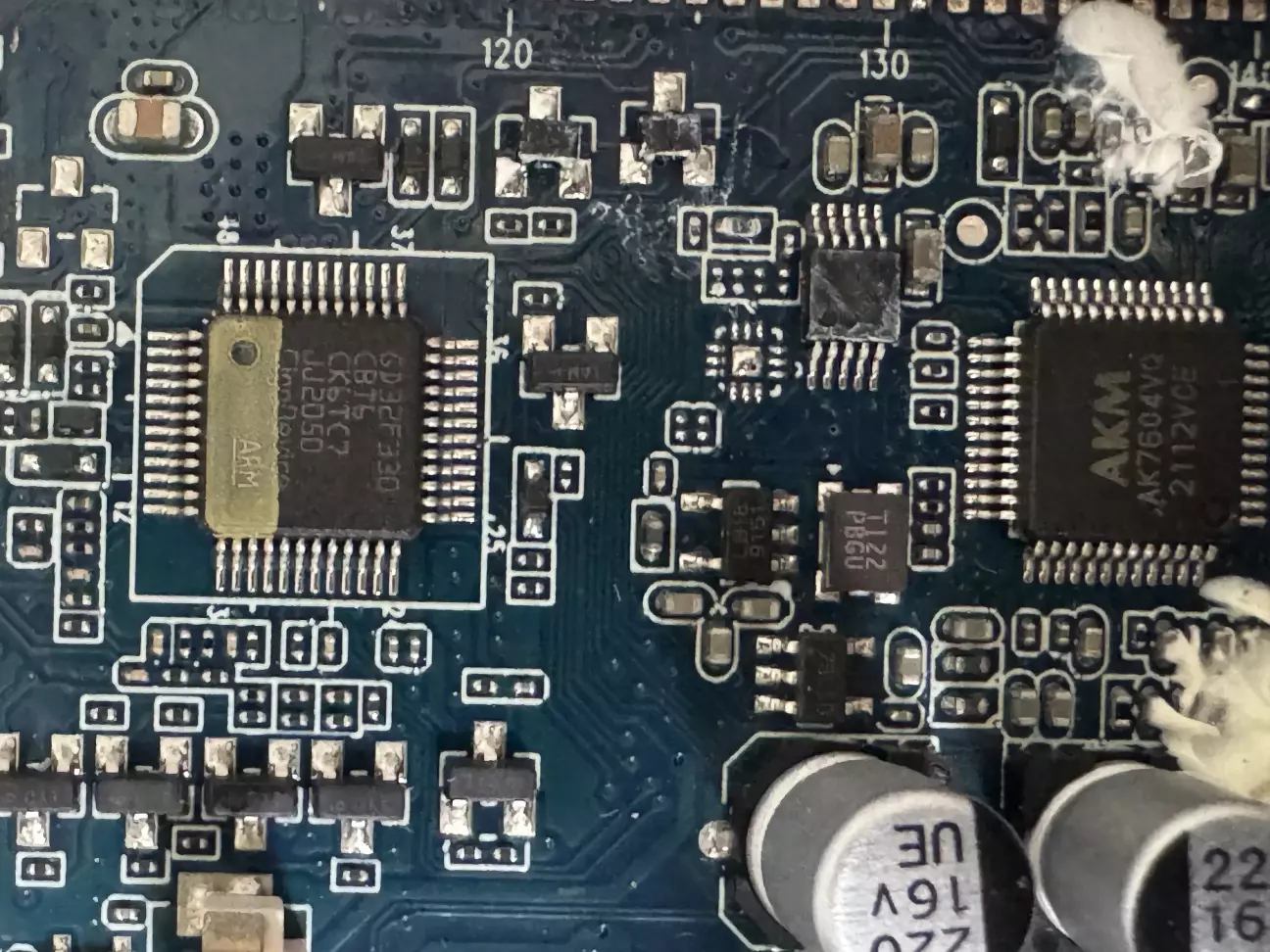

MCU стандартна, справа присутній DSP AKM AK7604VQ

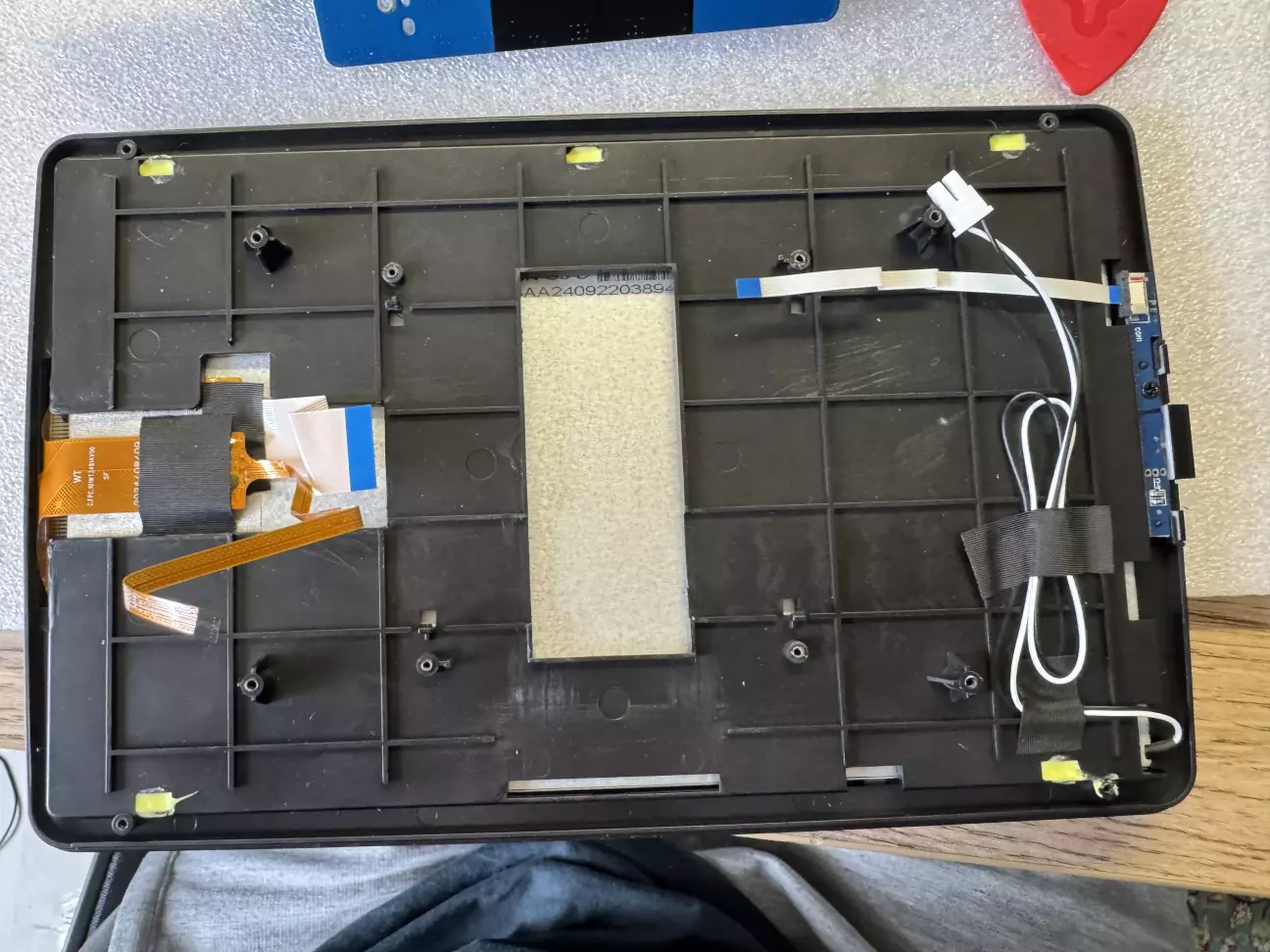

Все решта воно мало цікаво, бо пристрій ще не працює. Фото як я розбираю дисплея особливо немає, бо я вже не вірив в успіх в цей момент. За допомогою інструменту для розбирання телефонів (медіатори і лопатки з мʼякого пластику) застібки на дисплеї піддалися і я побачив наступне маркування

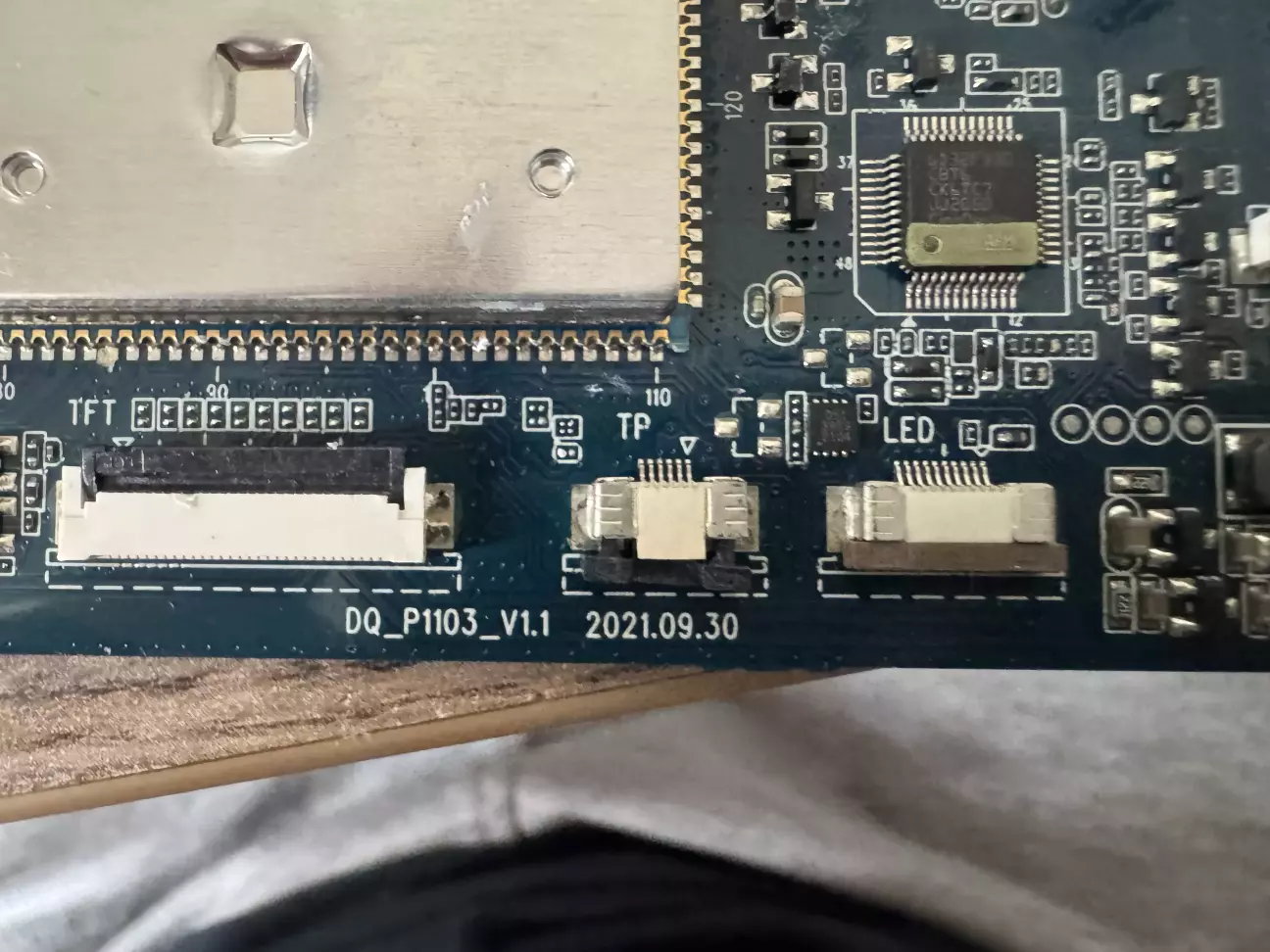

Знову мимо, це просто - плата-конектор інтерфейсів дисплею, щоби можна було відключити його для монтажу в 1DIN шахту.

Мені ж треба маркування матриці. Для чого? Та перевірити, може вона мертва і тоді цей ремонт не має жодного сенсу. Зняли плату, знову не щастить маркування матриці не видно.

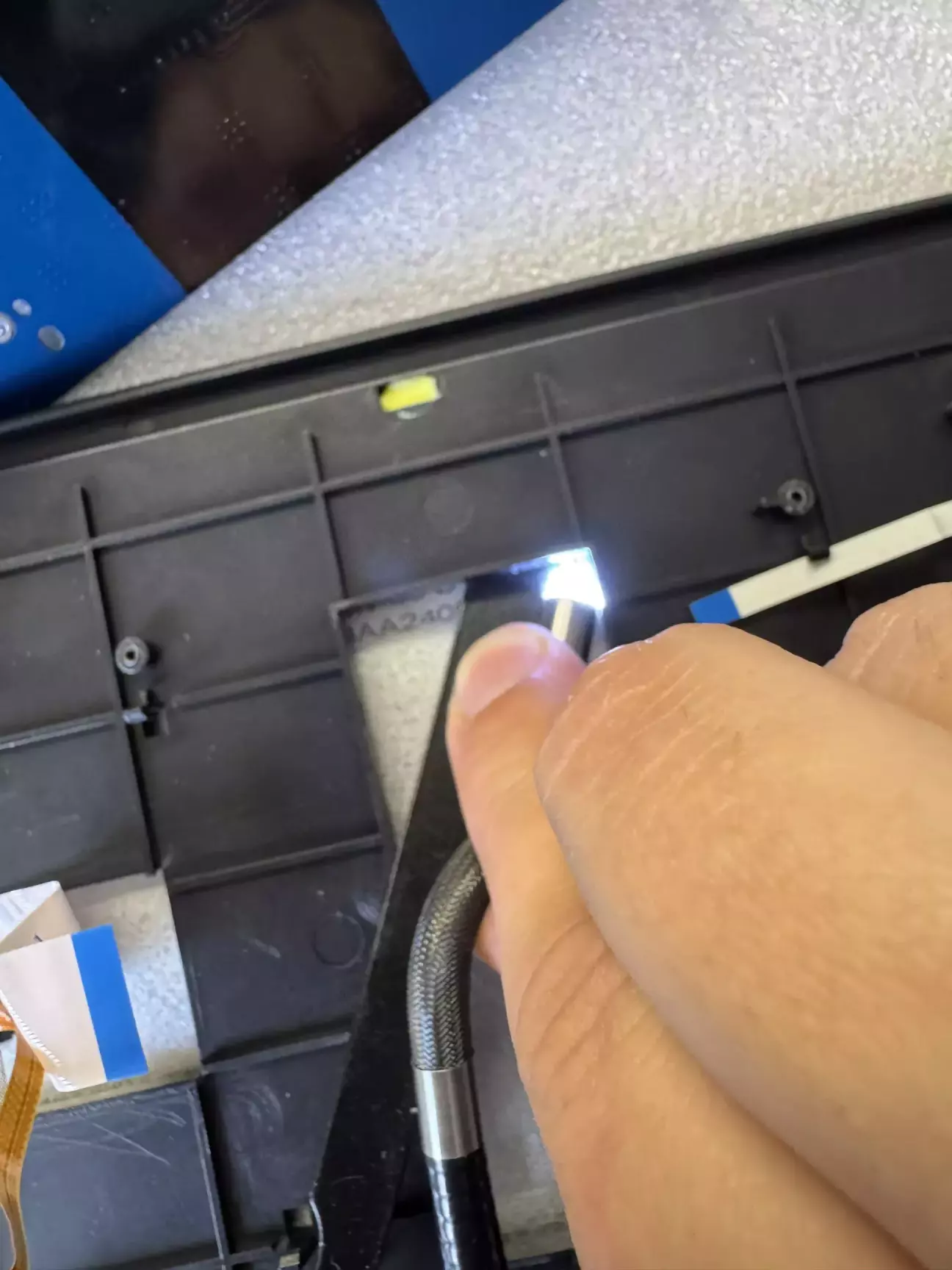

Я бачив як ламають пластик частково щоби добратися, але в мене є інший варіант. Ендоскоп

WD090HBM30AC-S0-56. Ну окей, підкидаю до тестової магнітоли, підшив драйвер картинка є. Дисплей живий.

Але в нас немає ні моделі магнітоли, ні прошивки, ні інформації про то що і де змінив власник у налаштуванні.

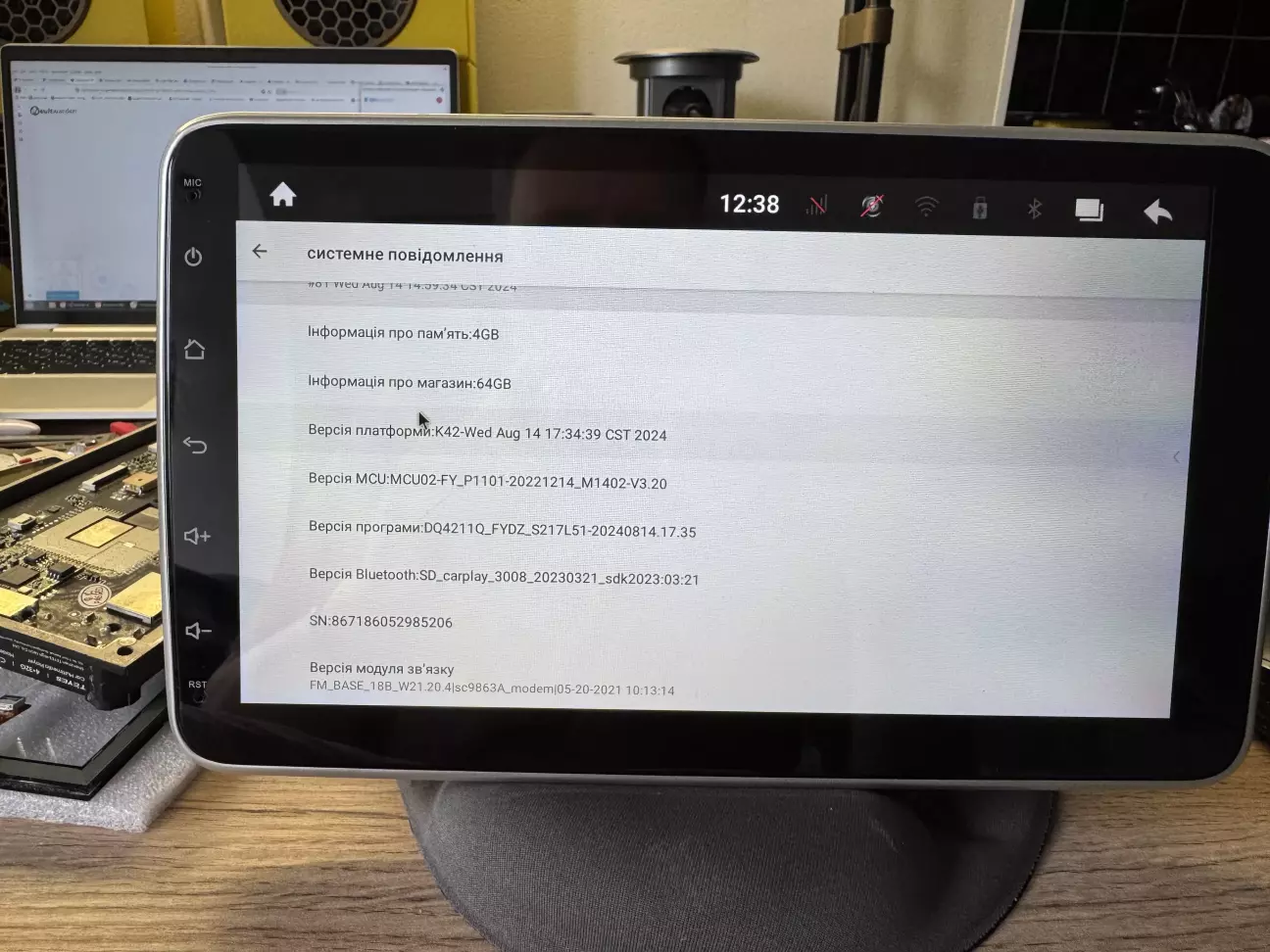

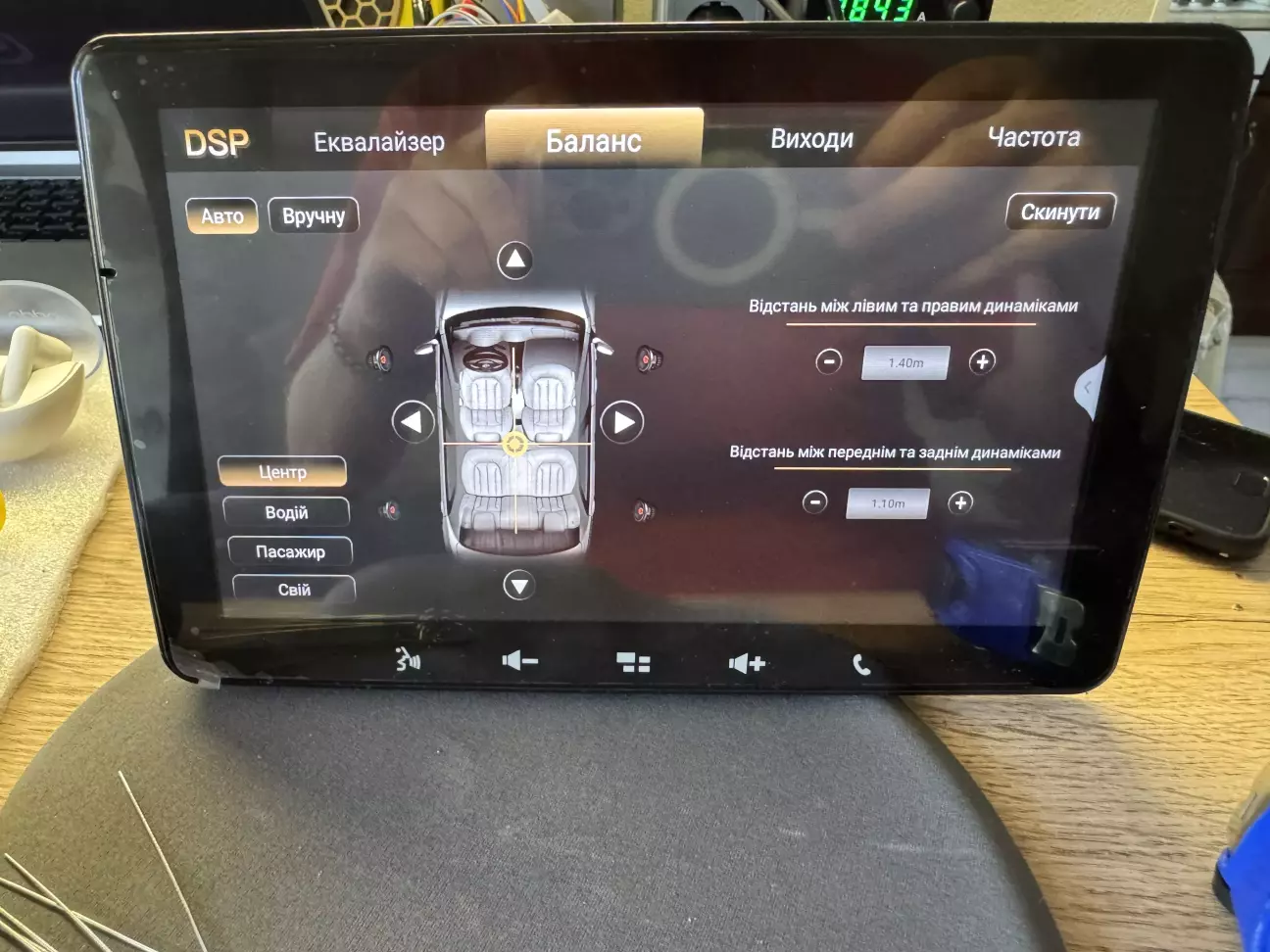

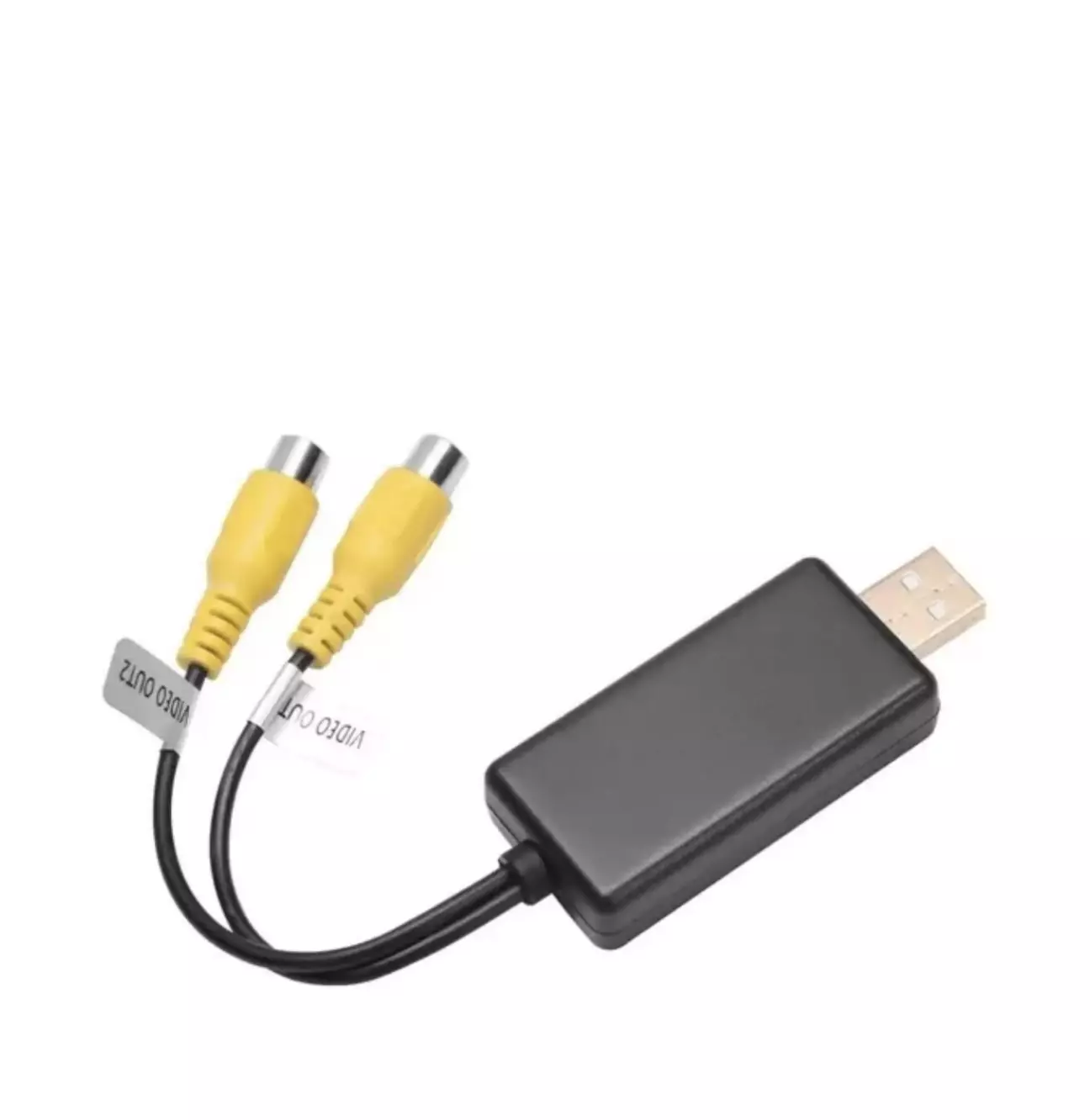

Беру дисплеї зі Складбища (хто читає мене постійно, той знає, що це таке). І по черзі підкидаю до цього загадкового трупіка. І коли вже надії не було, бо 4 були спробувані. На 5му виявилося зображення 😁. Тачскрін не працює але картинка є. Підключаю мишку і знаходжу що це за пристрій. Платформа K42. І далі де було змінено налаштування. Але по маркуванню дисплея рідного це найпримхливіша матриця в плані драйвера і в налаштуваннях є 5 його варіантів. Благо, що платформа k42 підтримує трансляцію через USB-to-RCA

Але по дефолту ця опція вимкнена. Вмикаю, переконуюсь що воно працює і виводиться на мій монітор, а головне, що виводиться після перезавантаження пристрою автоматично, бо без цього я теж зміню налаштування і отримаю срацю. І ще раз мені навряд пощастить, тим більше що в таких ситуаціях, не дивлячись на муншайн, мені ніколи не щастить. Треба бути впевненим.

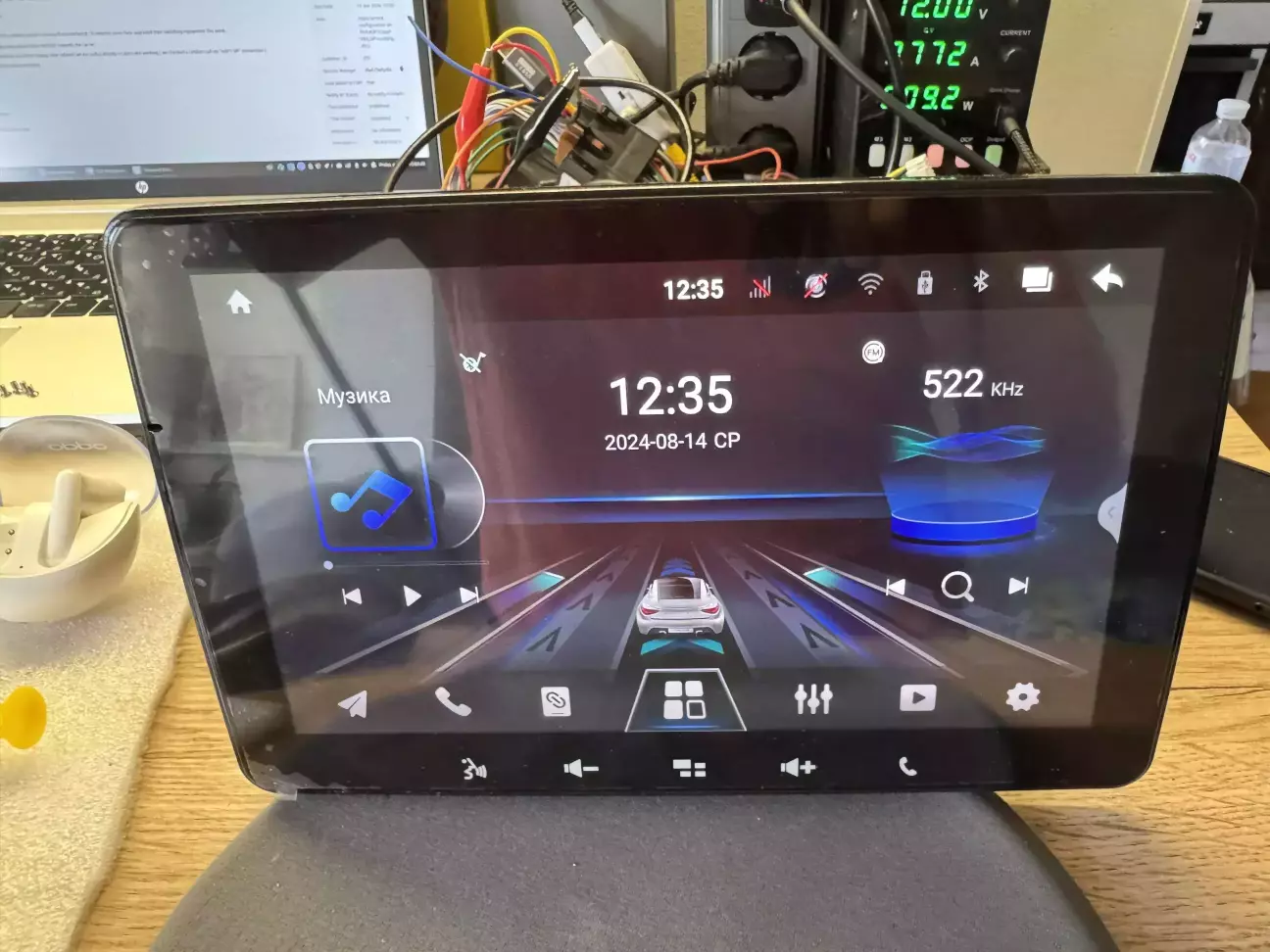

Так і вийшло: картинка на рідному дисплеї зʼявилася на останньому 5му драйвері зі списку підходящих в налаштуваннях.

На фото чомусь не лишилося і я вже не згадаю яка була мікросхема звуку, але скоріш за все YD7388 відповідно на радощах, що цей шмат ожив, робимо йому звук.

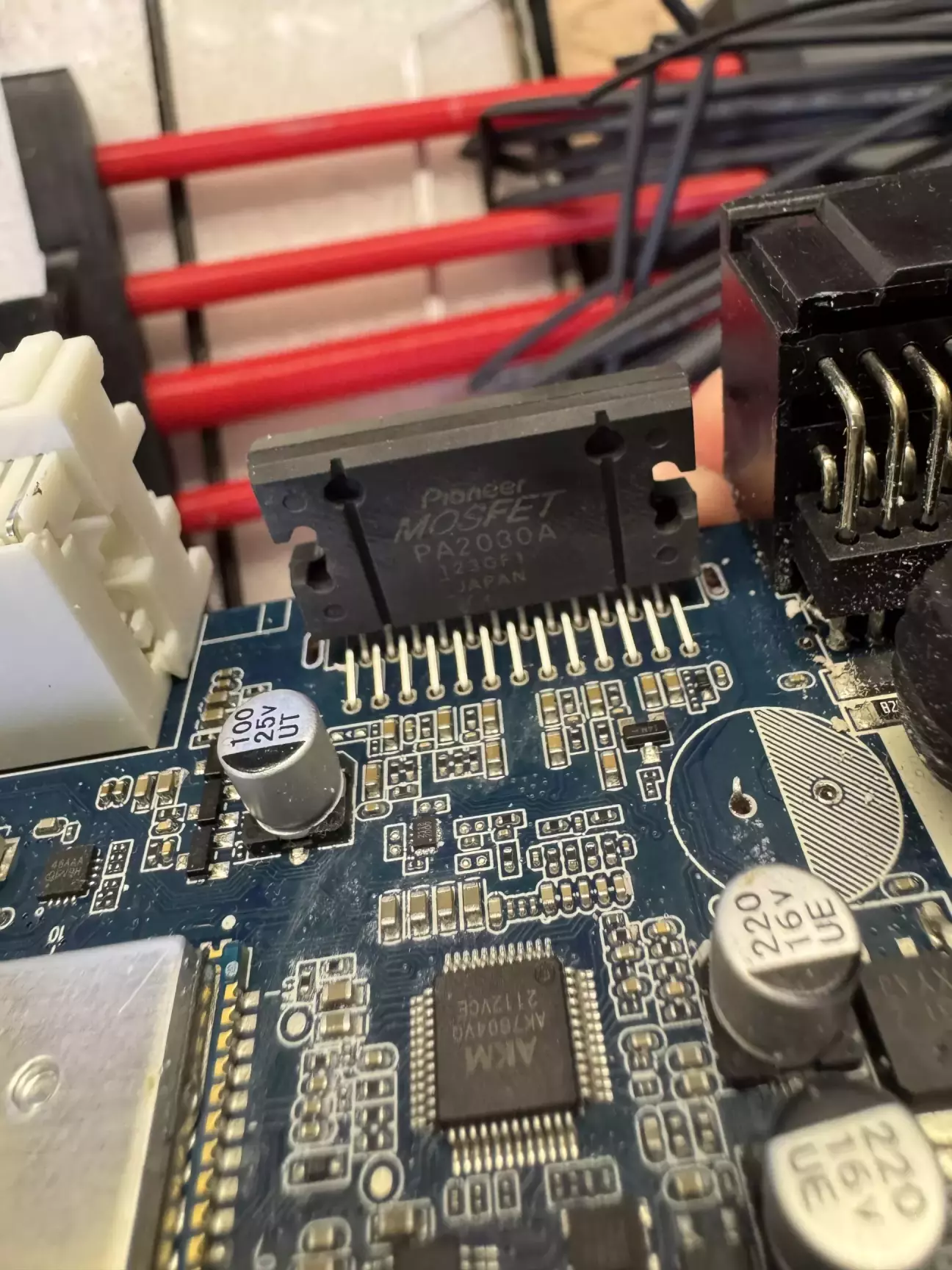

Pioneer PA2030A

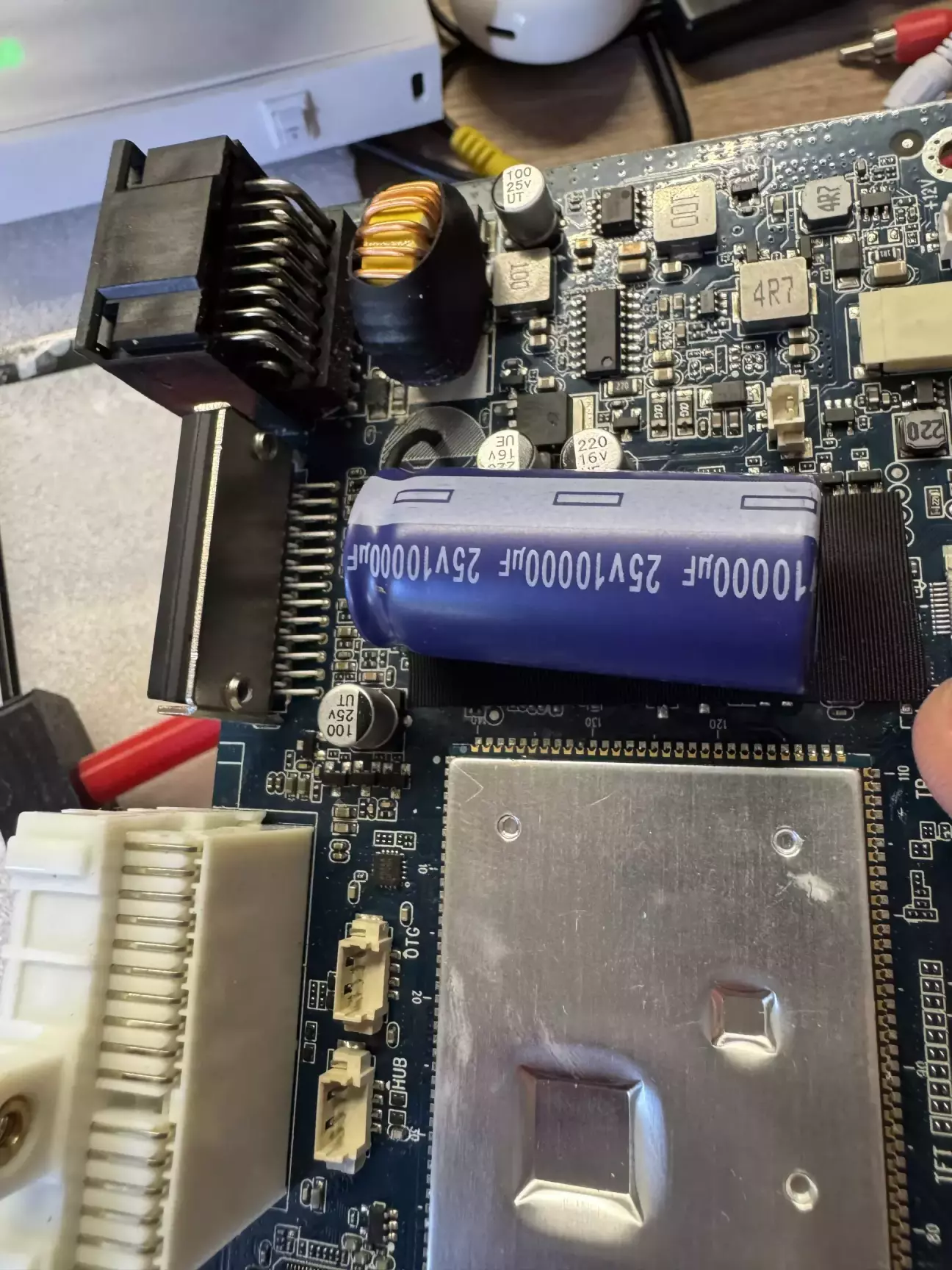

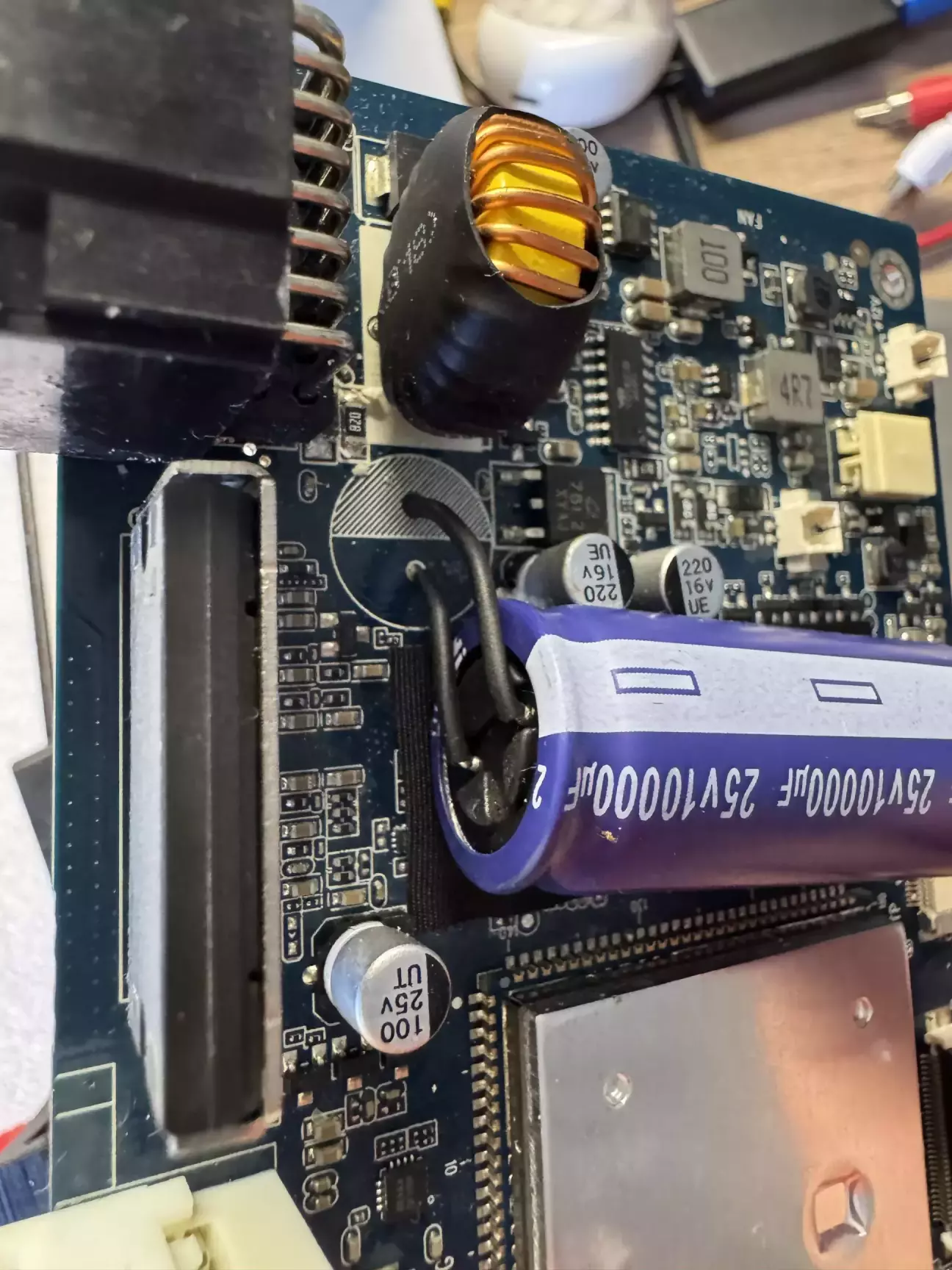

Конденсатор як завжди еквілібристика

Тестуємо

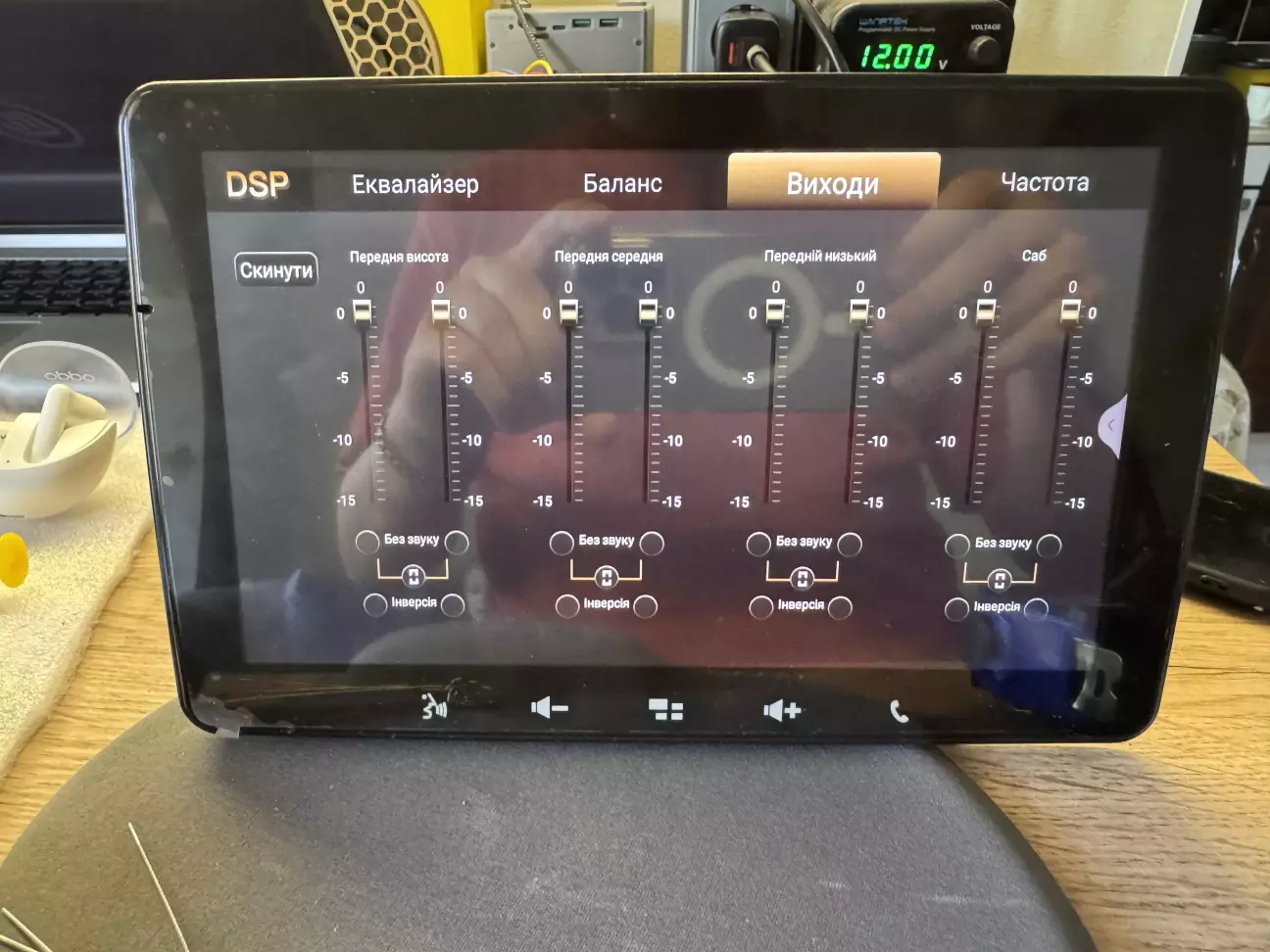

Характерною гівноособливістю пристрою є те, що він не плавно змінює, а короткочасно вимикає звук для зміни параметрів еквалайзера. Це дуже бісить, але це ми не чіпаємо, оскільки хоч і ідентифікували все, прошивки так і не видно, а тратити ще пару днів на її пошук і лататання проблем опісля ніхто не хотів, вона і так в мене тиждень провела, якщо не більше, поки зі стану «дрова» перейшла в стан «працює зі звуком, краще ніж було».

Замість висновку: під маркою Sigma може бути що завгодно. Не купуйте то, або якщо купуєте, спочатку отримайте фото з меню про пристрій, де буде видно модель процесора і версію MCU.
