Поки я не на роботі, а за вікном ось така погода, дістану з архіву 1 ремонт і покажу вам.
Старезний XYAuto AutoChips AC8227l 1/16. Про цей процесор я говорив багато. Тут, тут і ще ось, тут і там та сям. Тобто, сьомий допис про одне й те саме. Але ні, сьогодні поговоримо про інше. Ці магнітоли - абсолютні рекордсмени за кількістю трупіків, але буває і таке, як покажу далі. Ця, якщо не помиляюся, була куплена разом з автівкою, і людина просто не мала коштів на нову, тому звернулася зі старою. Форма стандартна під VAG. Але почнемо з розбору і ремонту.
Перше що кидається в очі - це говномонтаж гнучким шлейфом USB на лицьову панель, підпаявшись в паралель до виходів на тильній стороні присторою

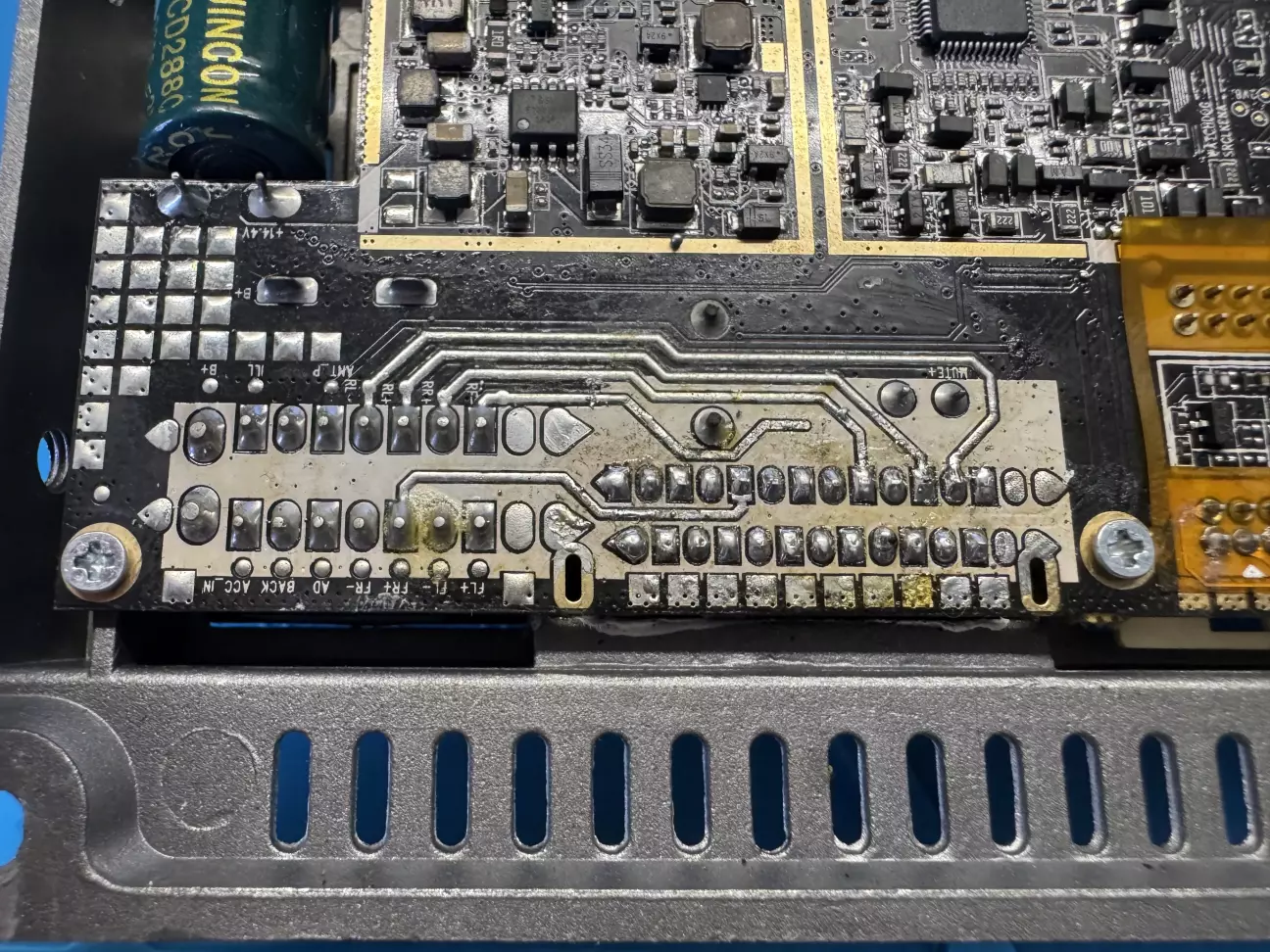

Якість пайки заводського мосфету - ну просто жах - плаває в флюсі і паялося людиною, котра паяльник побачила вперше в житті.

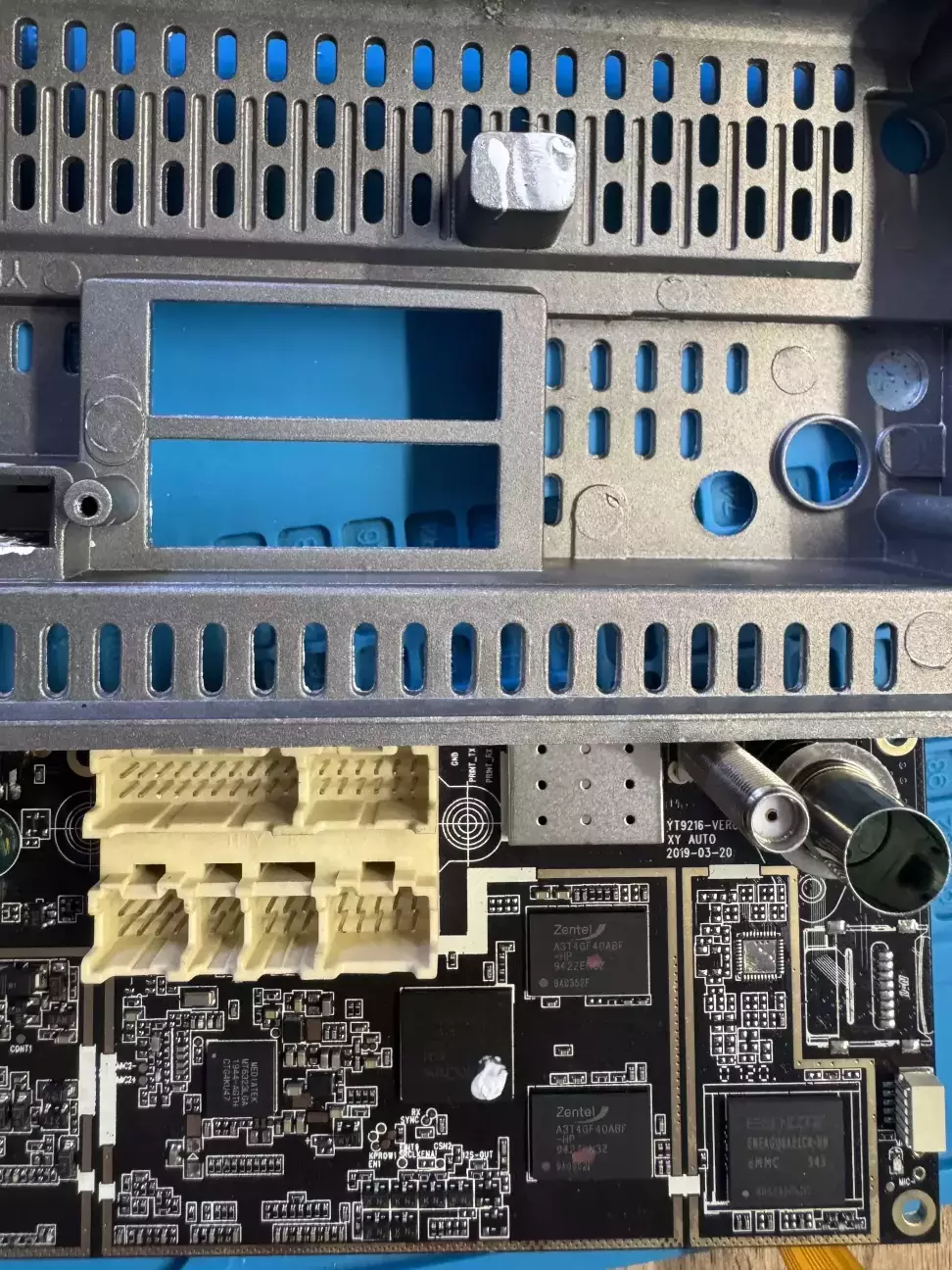

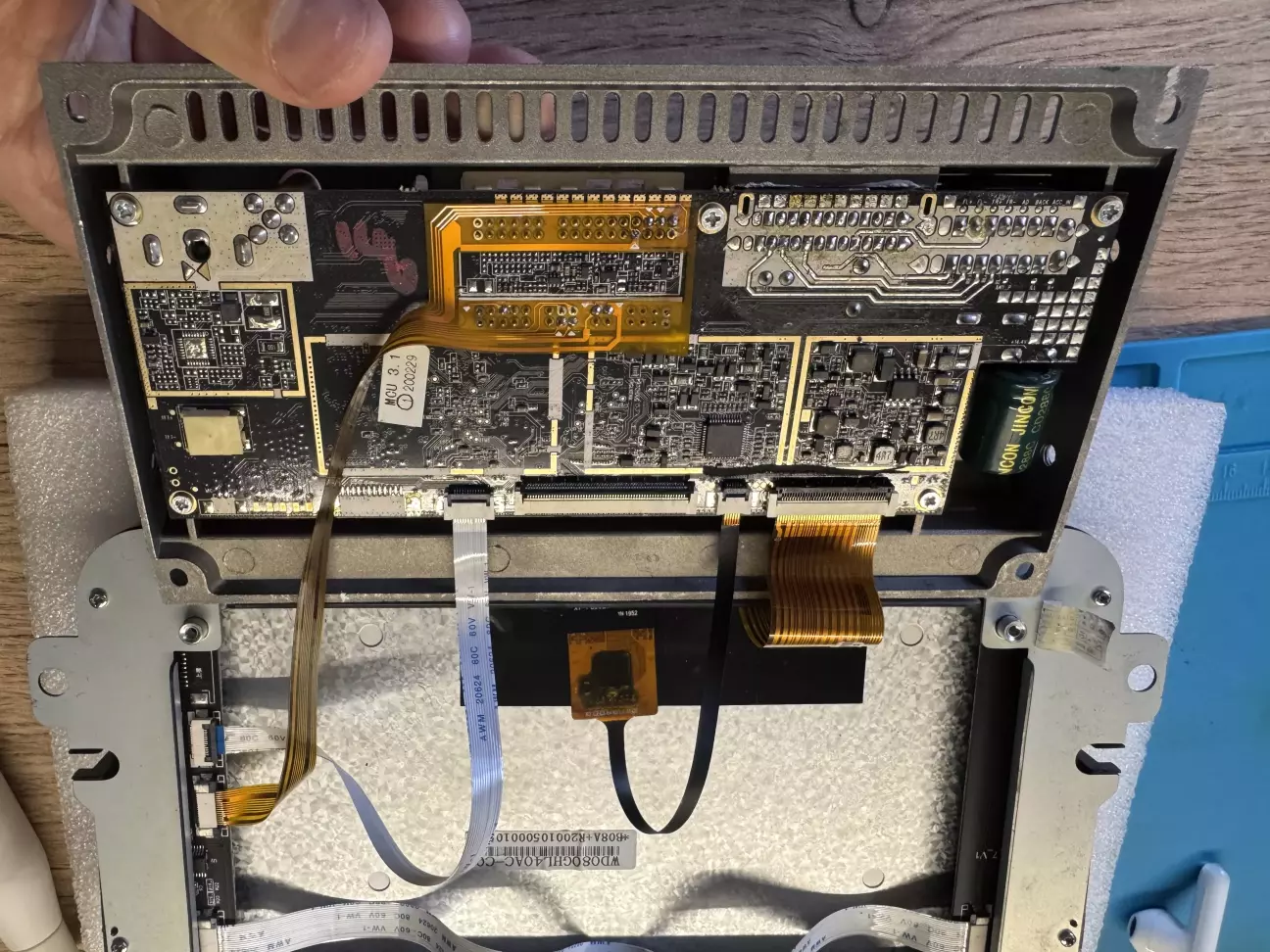

Зняли плату.
Але дивіться, який був контакт термопастою до радіатора. Цій магнітолі років 4, як вона до сих пір жива - я не знаю

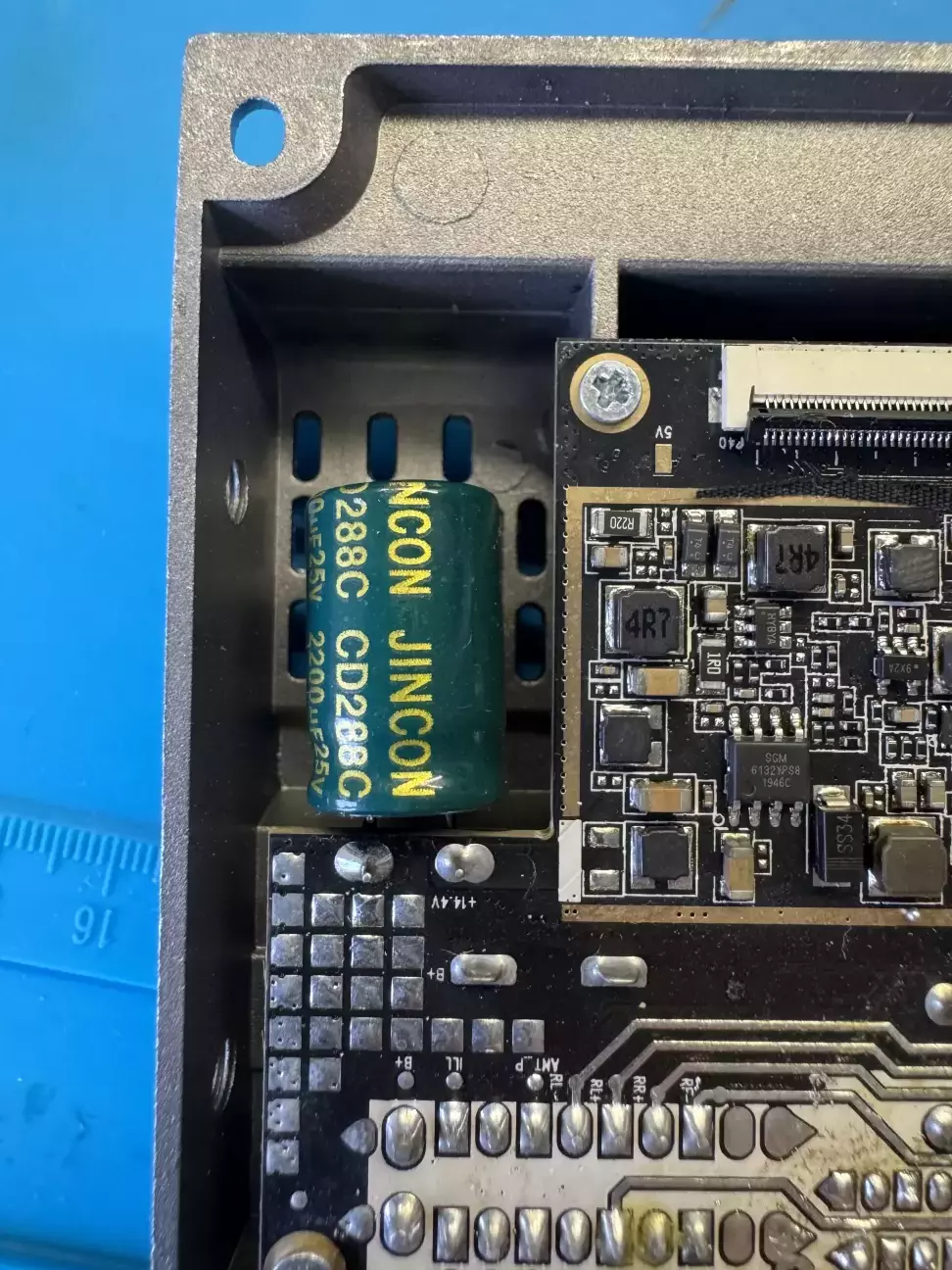

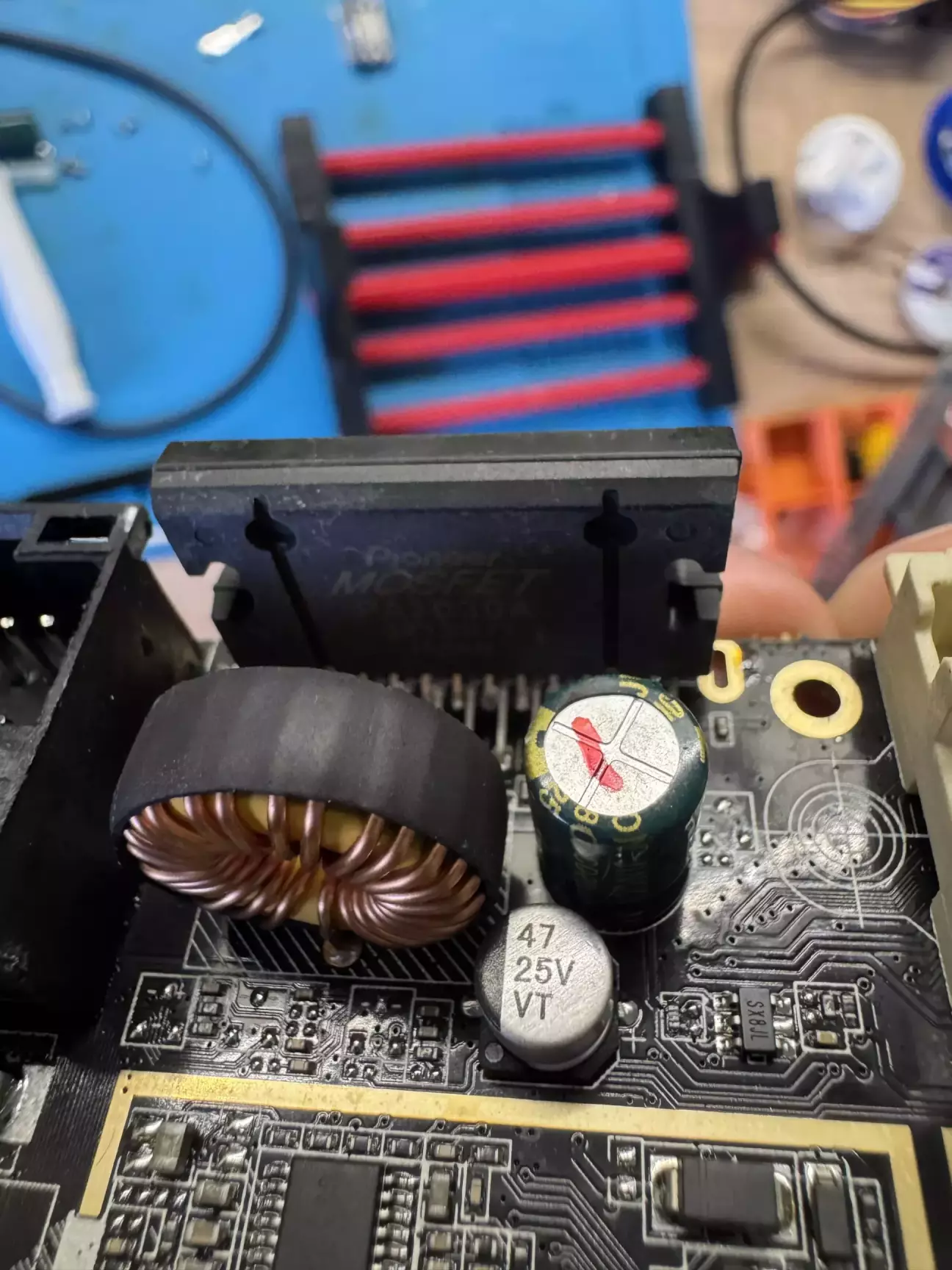

Конденсатор стримить ось так: 2200мкФ
Ну коли вже тут, то висмикнули.

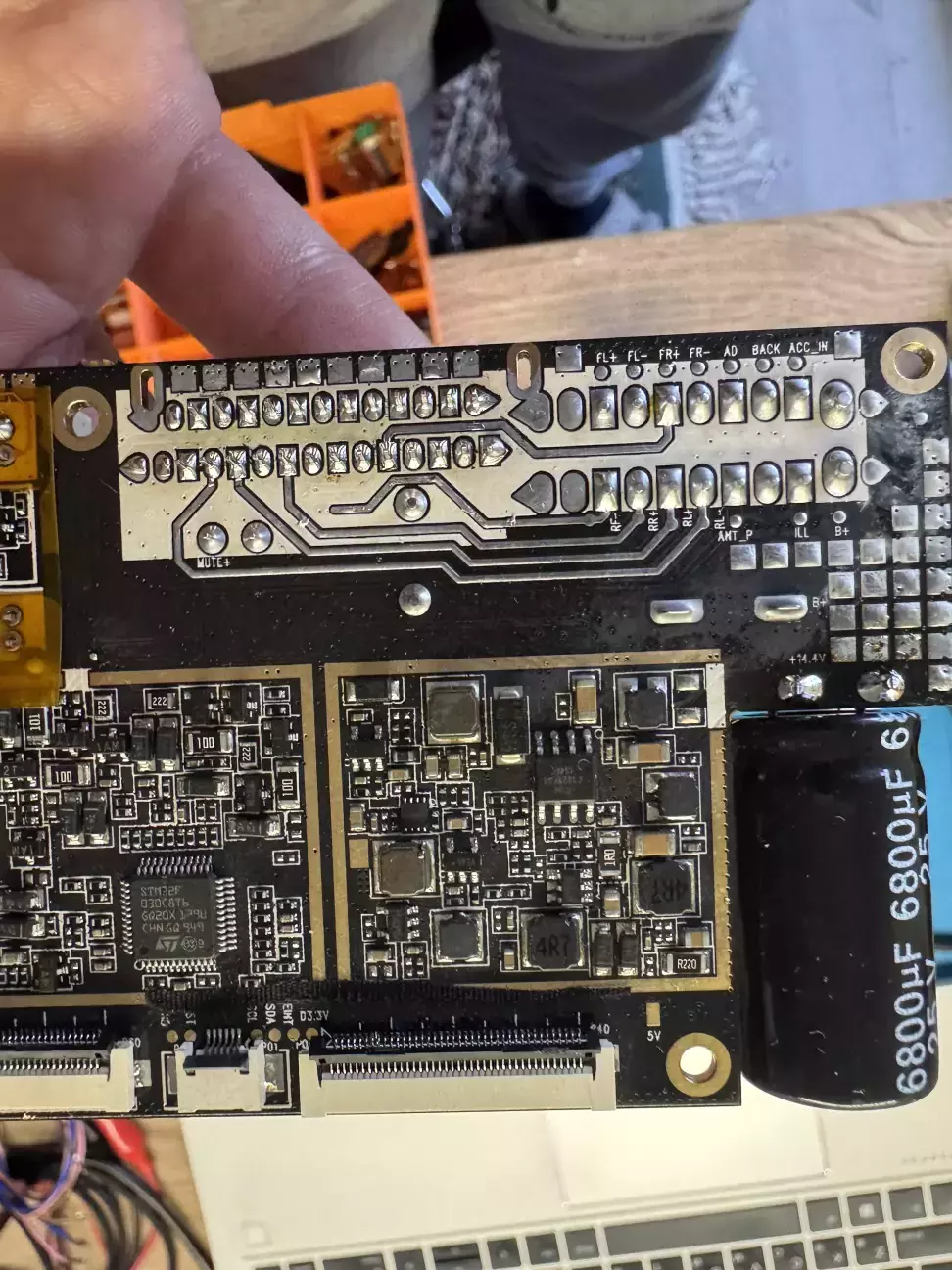

І запаяли своє, тут же бачимо конденсатор вже 6800мкФ.

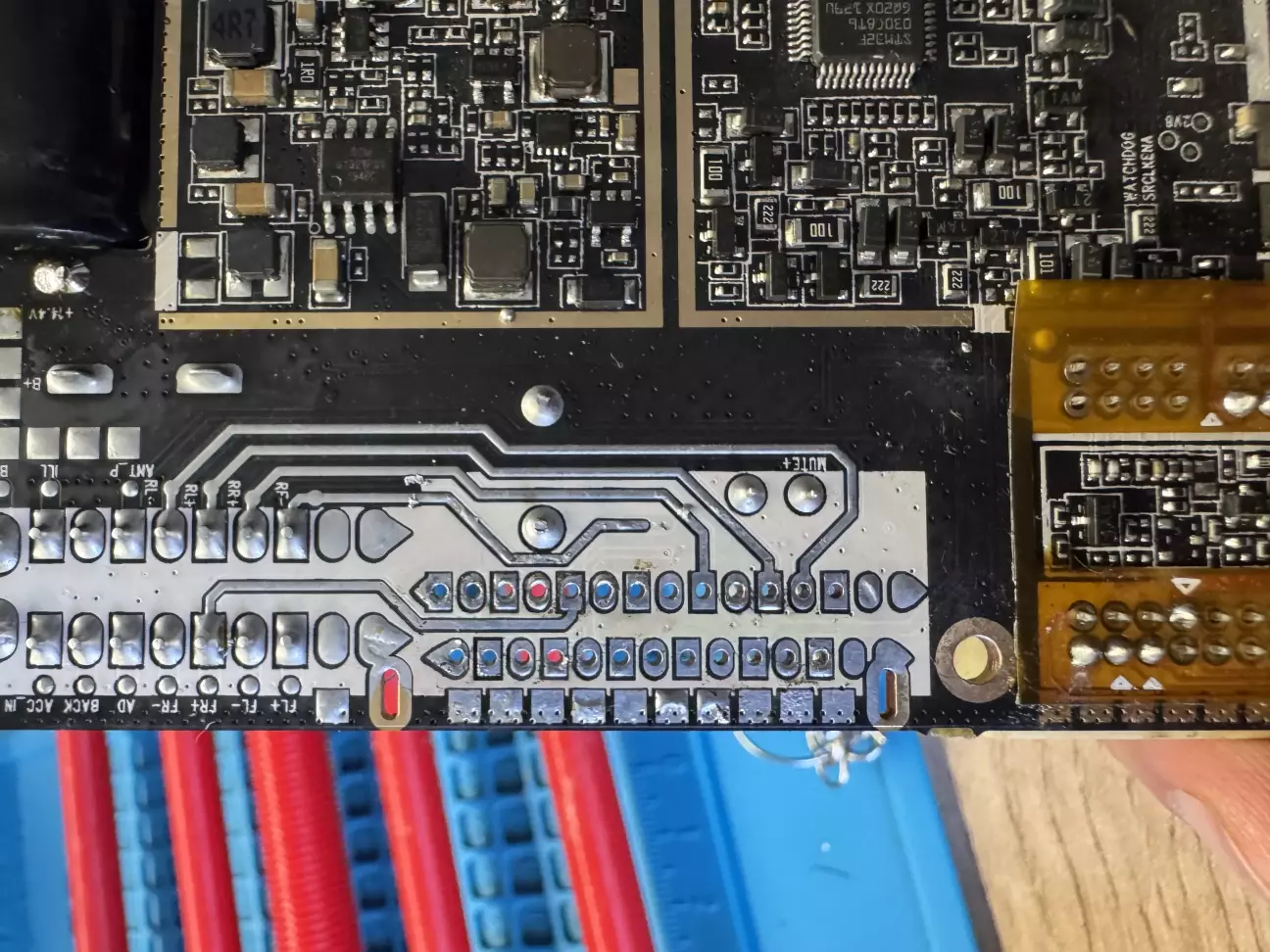

Так, Pioneer PA2030A.
Окрім звуку, ще була проблема з регулюванням гучності, тому дістаємо плату з дисплею.

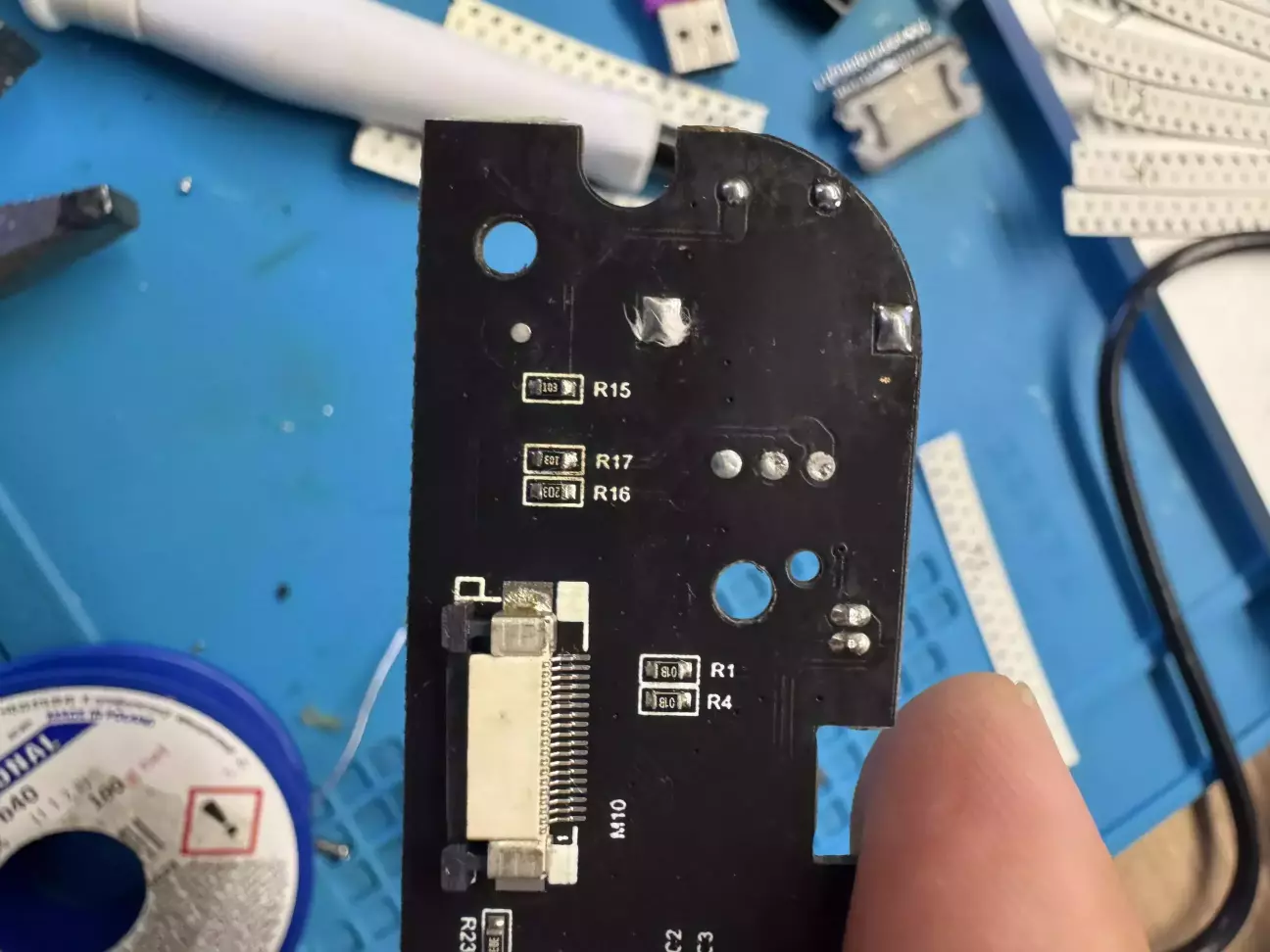

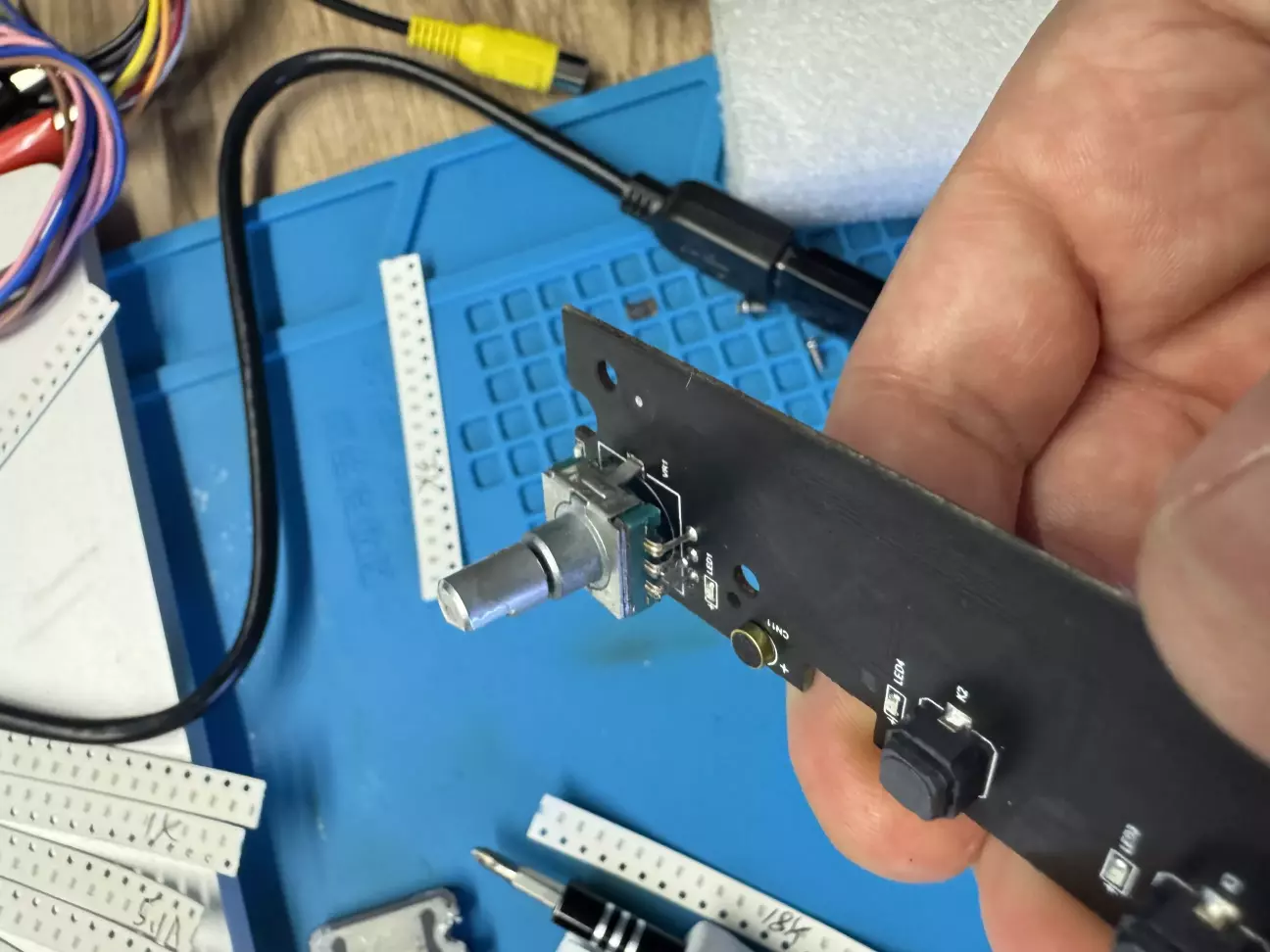

Діагностуємо і міняємо сам енкодер, бо старий просто іскрить і неадекватно працює

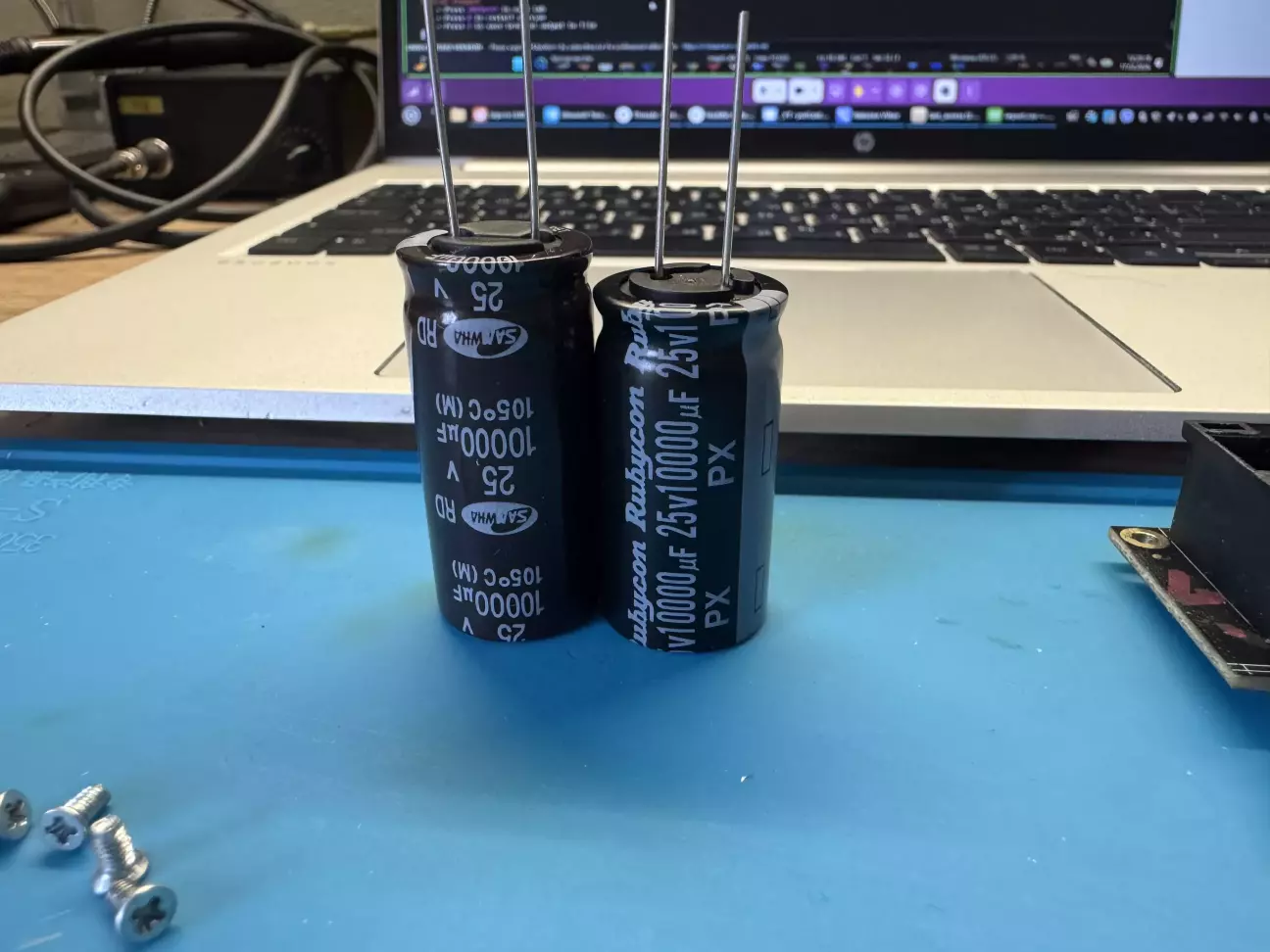

Тепер про конденсатори ємності 10000мкФ. Вони бувають різних форм-факторів: 18х35, 18х37, 18х40. На фото пара останніх. Проблема в тому, що ті, 18х37 я ставив, постійно пропали з продажу, тому експериментую з різними іншими, що сумно, ємність реальна у всіх нижча 9300-9500 мкФ. Цього вистачає, звісно. Зважаючи на те, що всередині ще є один, в цілому неважливо, що ззовні.

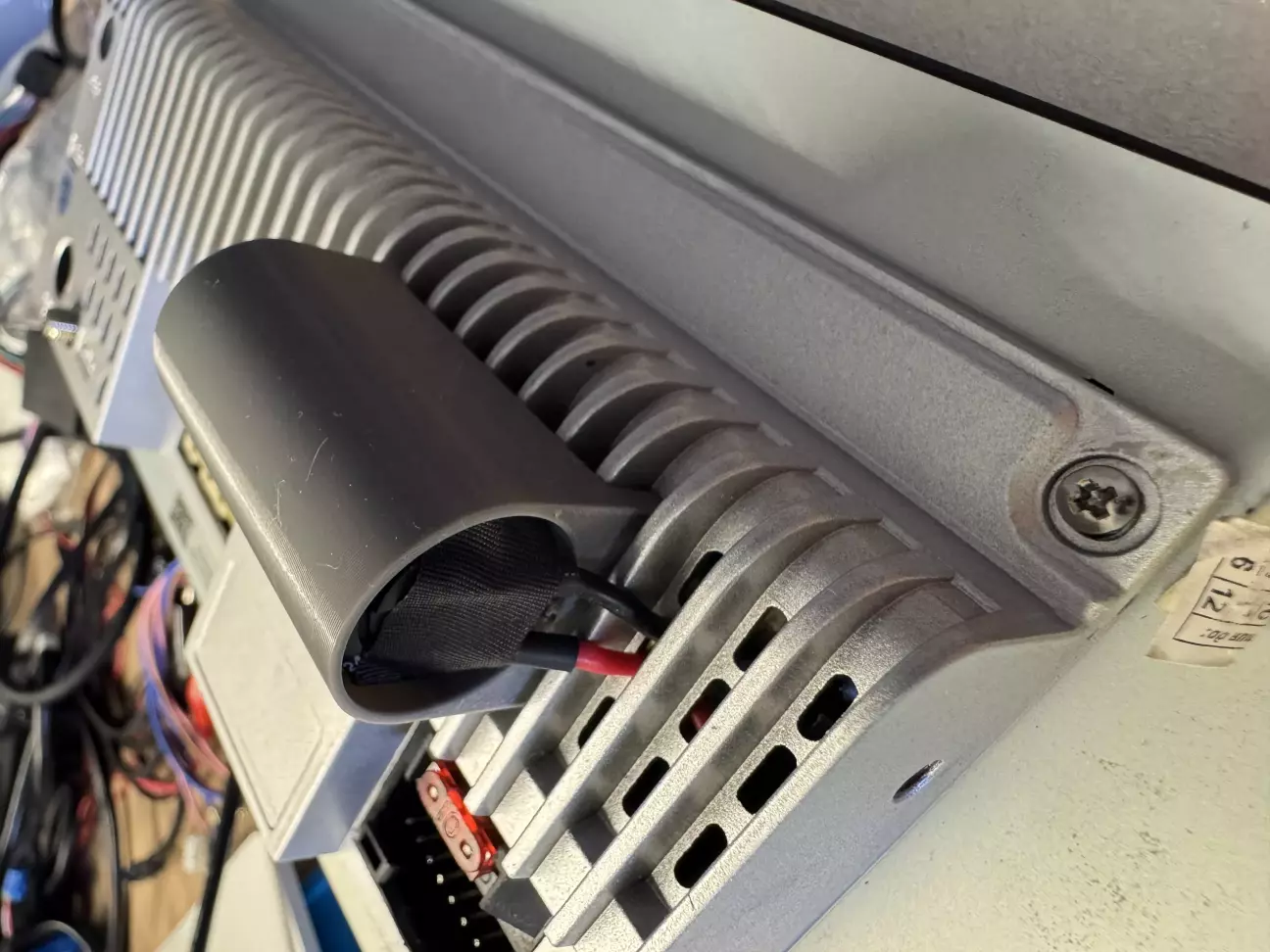

Стандатно ззовні прикріпили

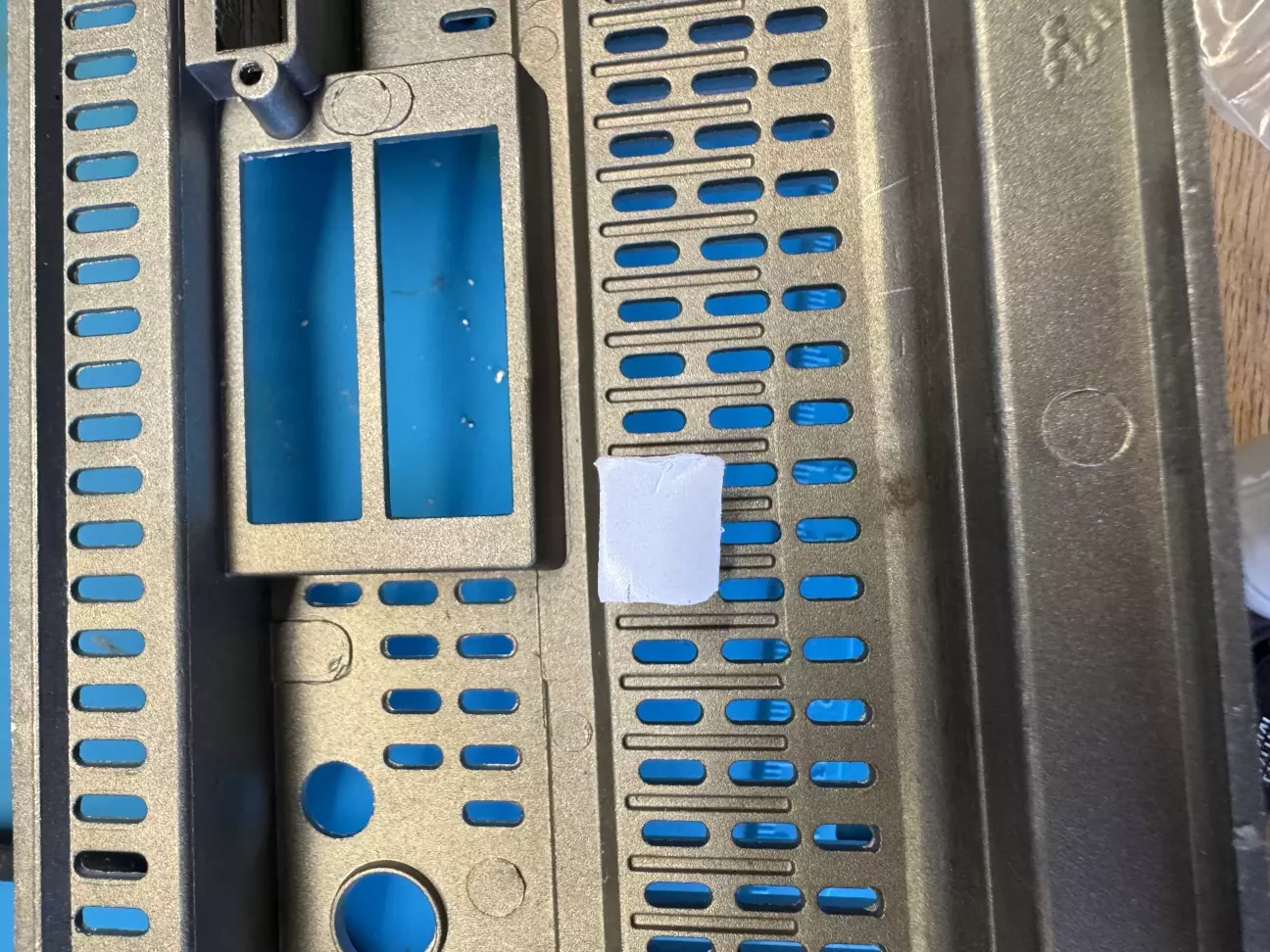

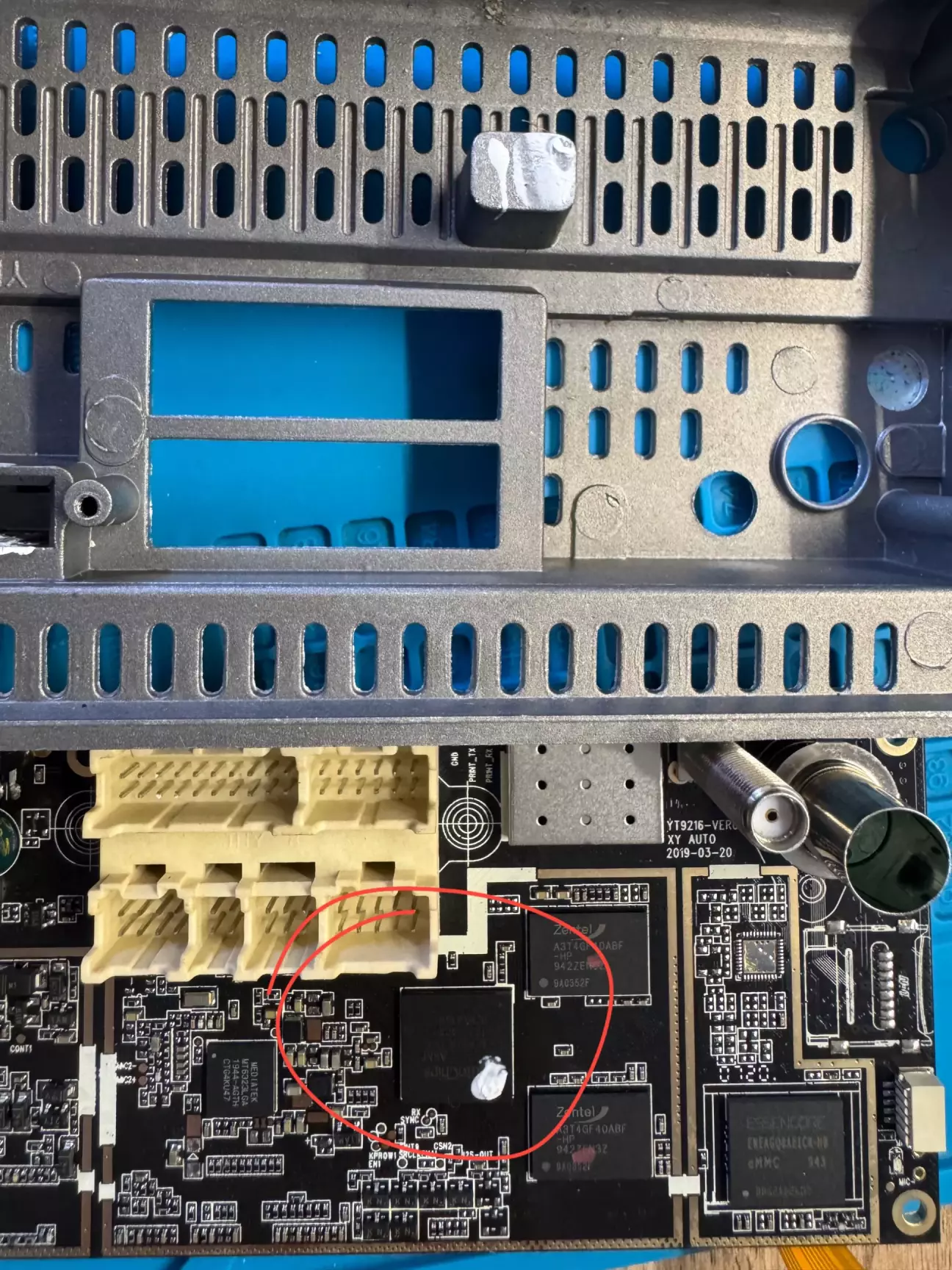

Термопрокладка для охолодження процесора.

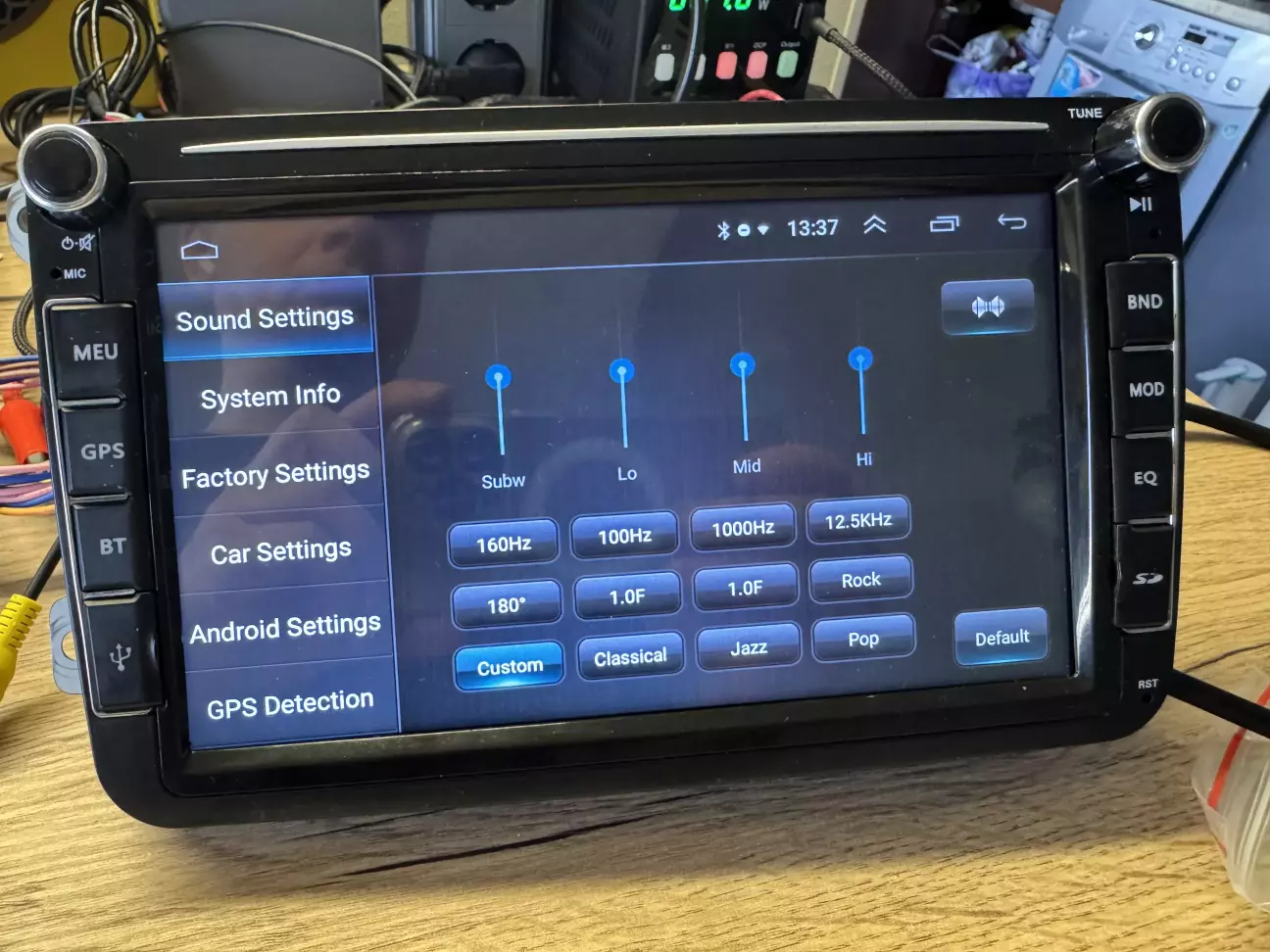

Включаємо, еквалайзер тут отаке...

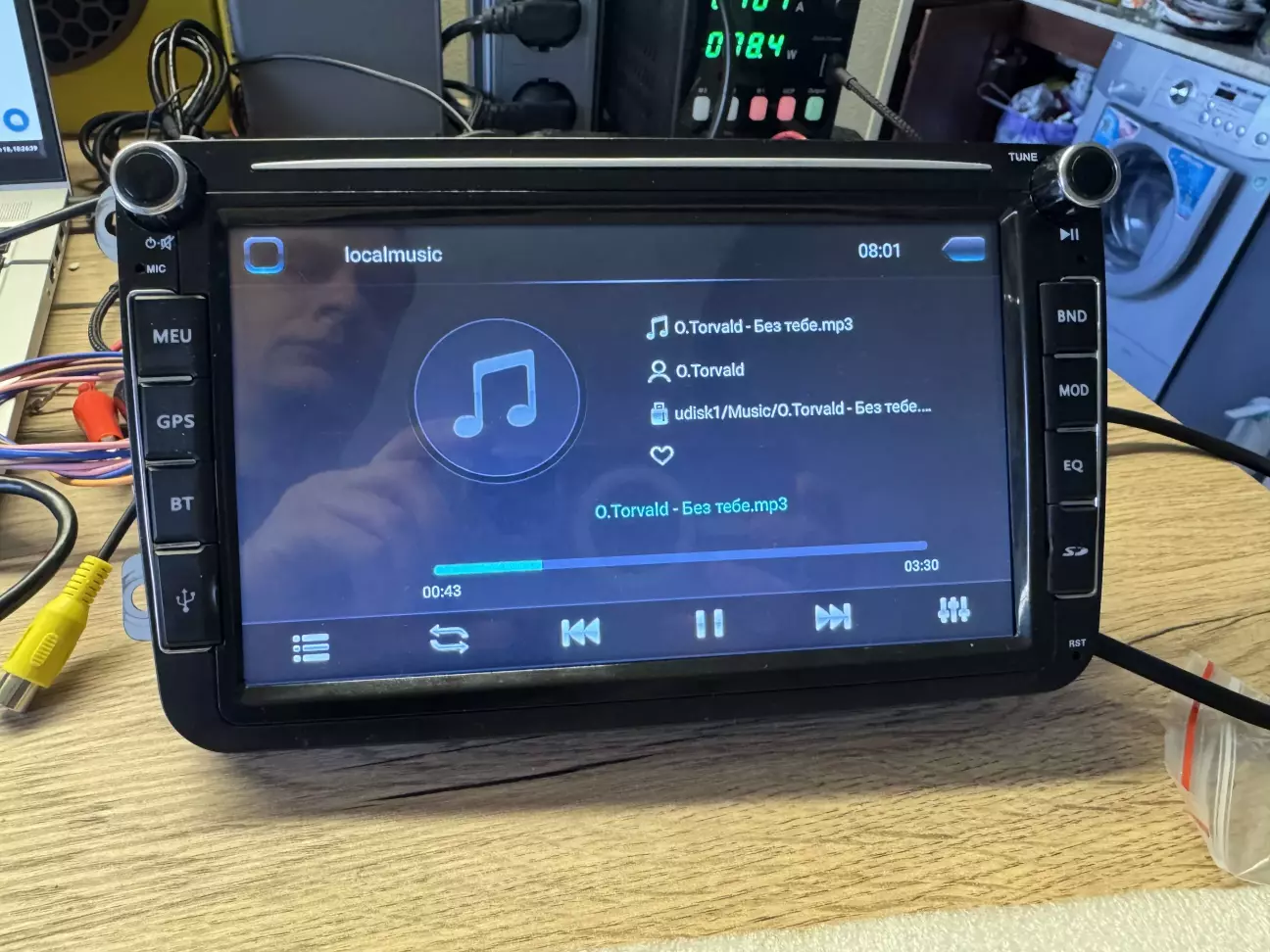

Музика грає, гучність регулюється адекватно.

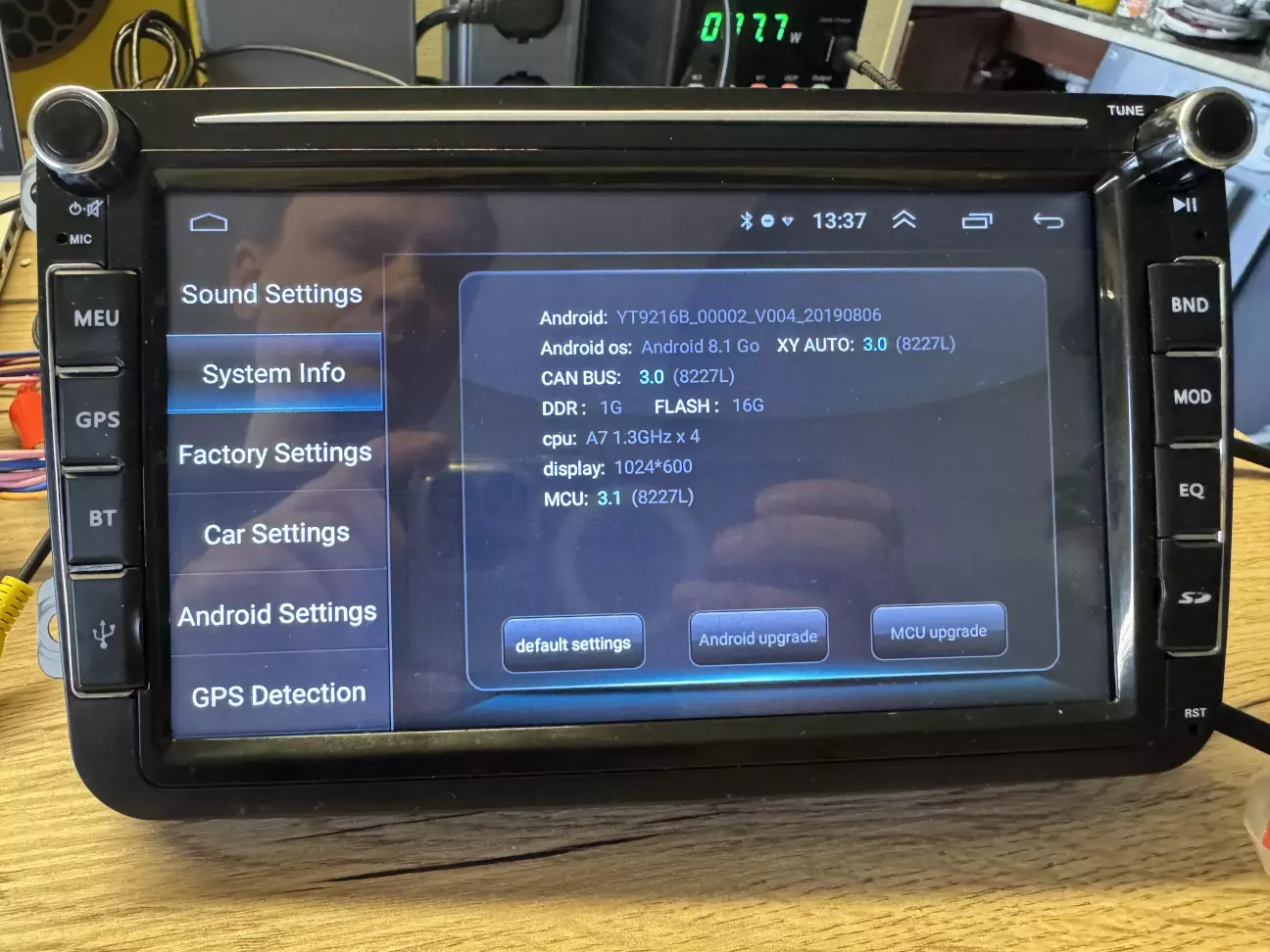

Характеристики
В цілому сумний пристрій, але, як бачите, воно, незважаючи на всі недоліки, відпрацювало і працюватиме далі. Я би тут просто замінив пристрій, але вимога під штатну форму мультимедіа, за мінімальні кошти (ремонт коштував стільки, як воно на ОЛХ б.в. коштує). Приклад пристрою котрий мав би відпрацювати пару місяців, але виявився живучим. Тому чим дешевше пристрій, тим швидше його треба розібрати і усунути недоліки охолодження, щоби йому було легше працювати.
