SnapDragon QCM6125 (G3987) 8/128 Альтернативна реалізація звуку.

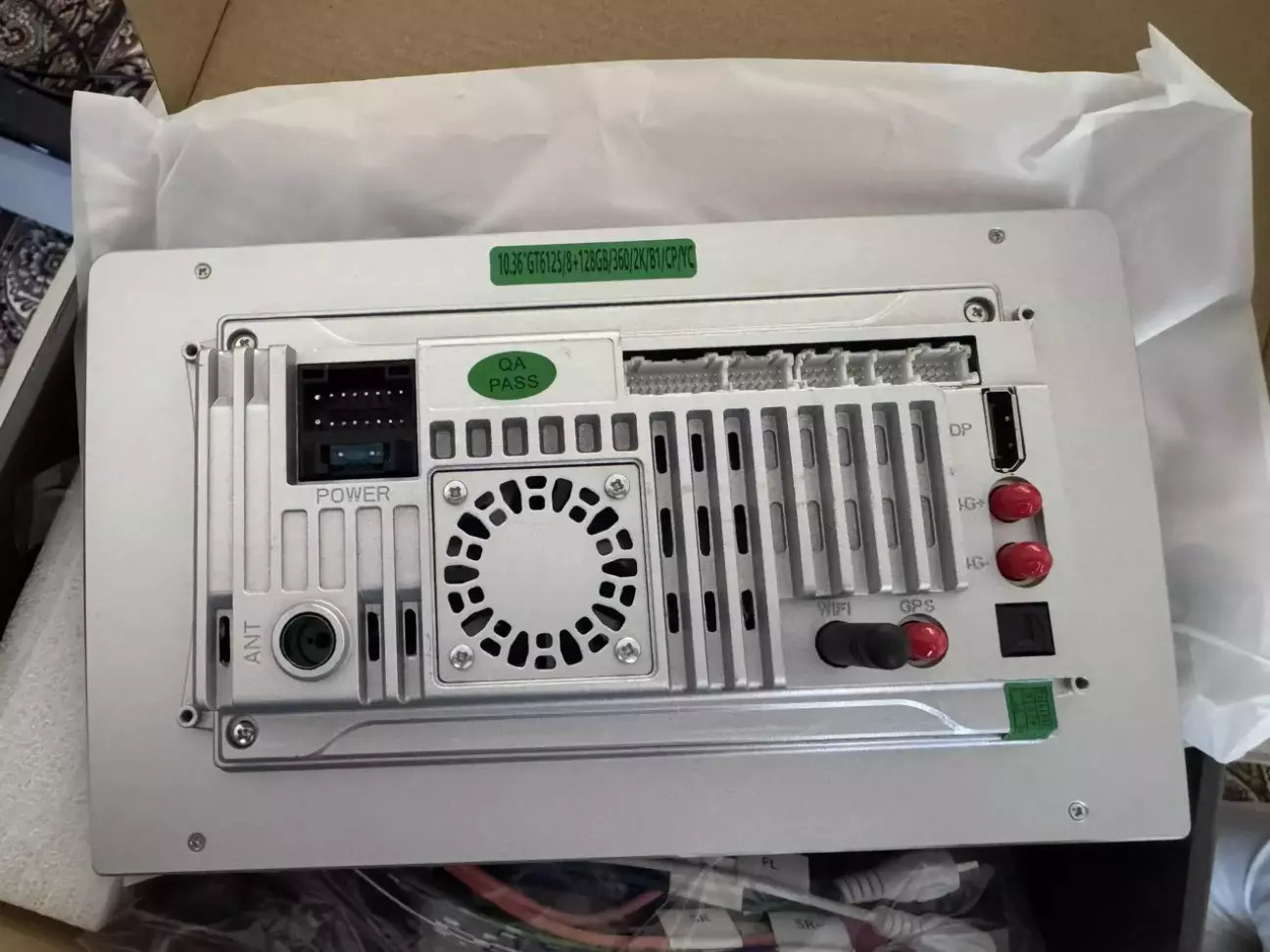

Не знаю з чого почати. Тому почнемо з коробки. Вона стандартна, але приїхала з дЮркою. Антена WiFi люб'язно її продавила. Колись було, що я пропаював анену після подібного, цього ж разу тільки дюрка, без наслідків. Цю цікаву і водночас малопоширену іграшку наколупав Євген (@ES. ) десь на заводику і ось ця дичина приїхала до мене. Коштує вона нормальних грошей, тому має бути з нормальних запчастин, а ми це побачимо.

По характеристикам:

Процесор: Qualcomm Snapdragon QCM6125

Пам'ять: 8/128Gb

Огляд 360

WiFi 5GHz

Bluetooth (Qualcomm)

LTE

10" дисплей 2000х1200 (може бути будь який, mipi 30 pin)

Процесор по швидкодії десь на рівні UIS7862S. Цього вистачить з головою, але цікавий цей пристрій іншим, поїхали одразу розбирати і розбиратися. Є вихід на DisplayPort - стандартна тема від Qualcomm. Є оптичний вихід.

Відкриваємо одразу і бачимо під екрануванням, чи то WiFi, чи то Bluetooth, чи, може, радіомодуль (найбільш ймовірно). Кришка припаяна - не чіпаємо.

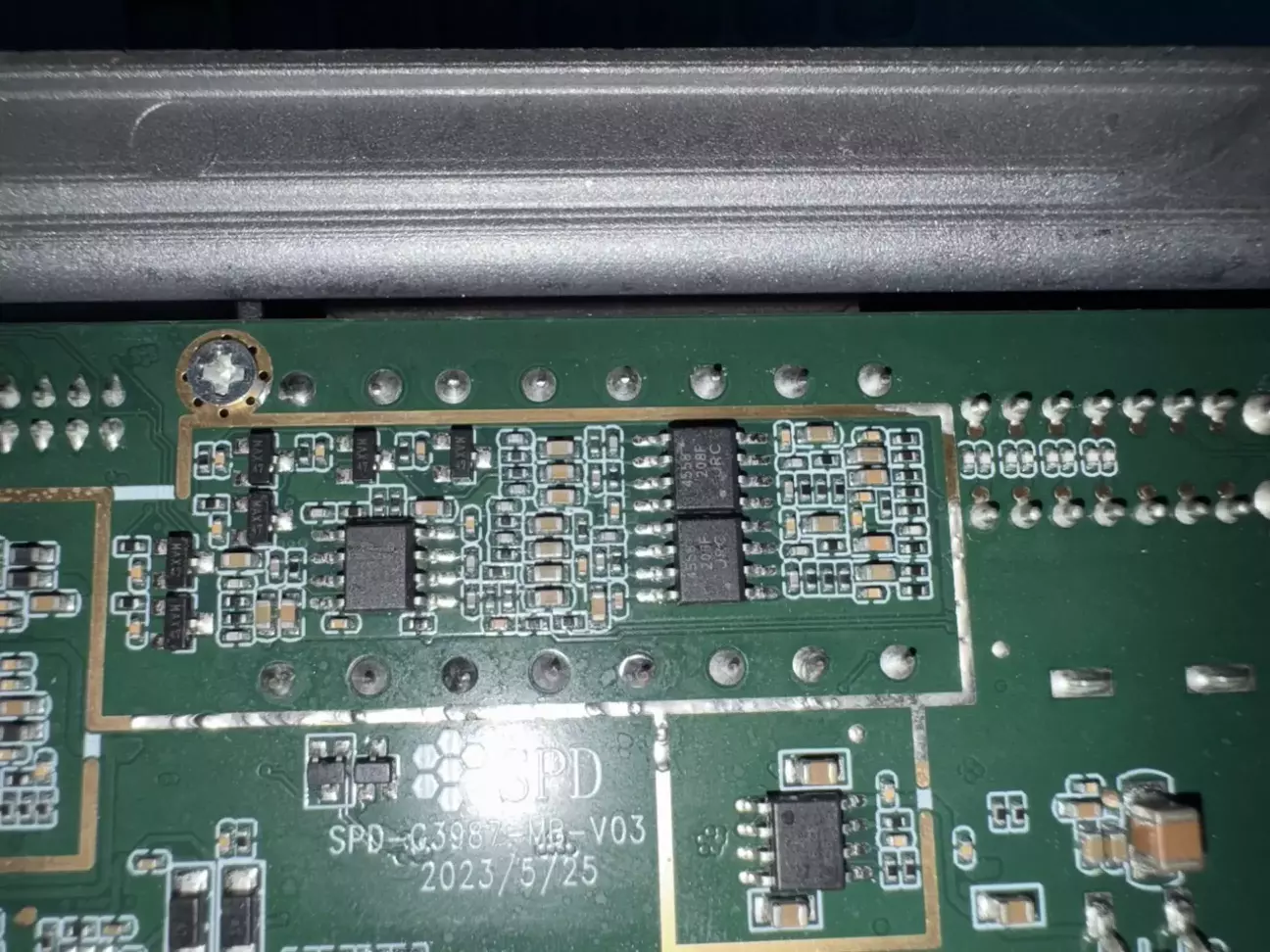

З цікавого тут тільки оці 3 мікросхемки: операційні підсилювачі 4556. Заявка на якісний звук. Четверта мікросхема - це видно маркування на моїх фото, якщо вдруге буду розбирати, доповню.

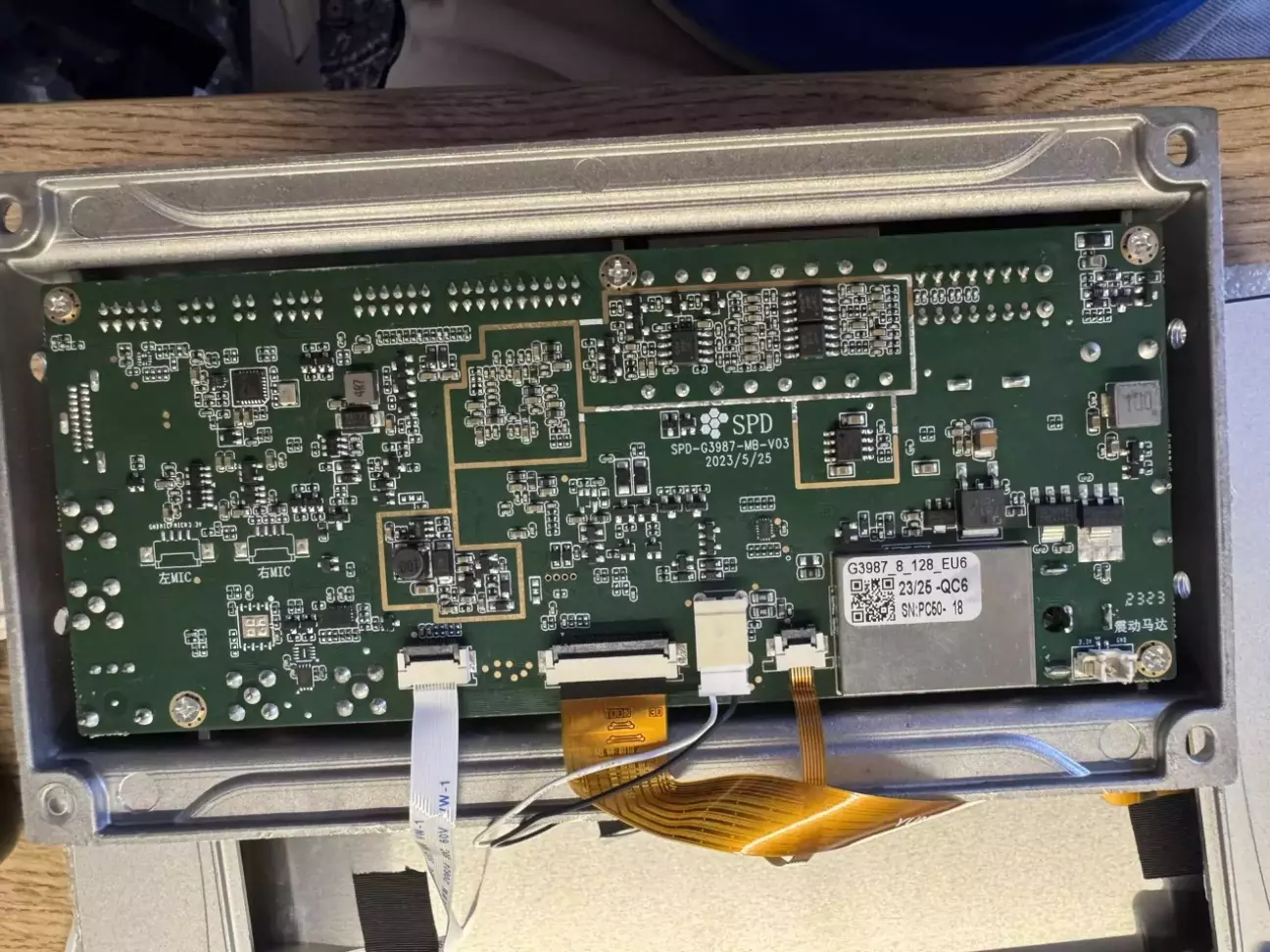

Перевертаємо, а мосфета то тут немає. Приїхали... Ну давайте розбиратися як тут звук реалізований

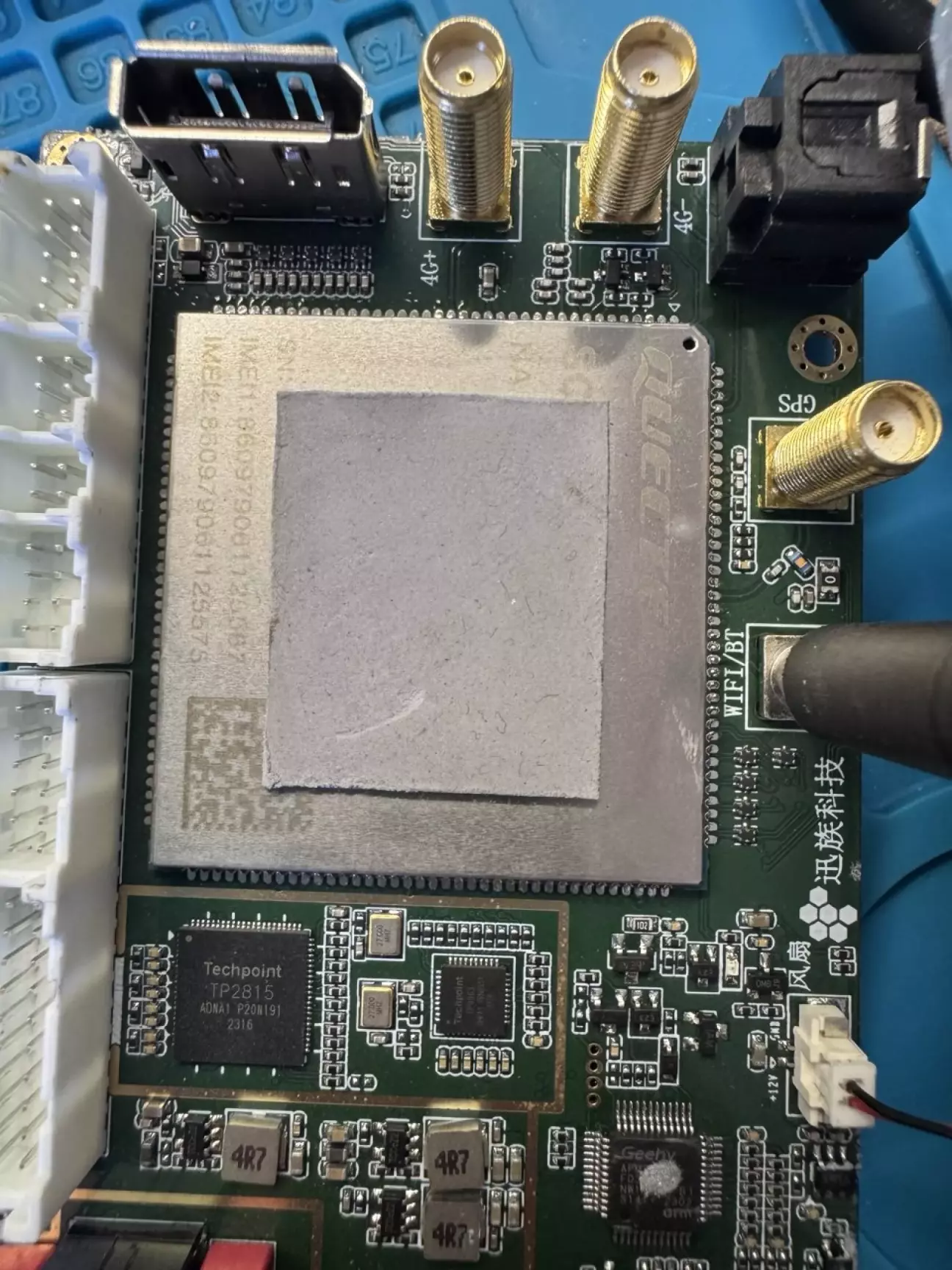

Процесорний модуль.

Під кришкою все на термопасті - процесор і комбінована пам'ять.

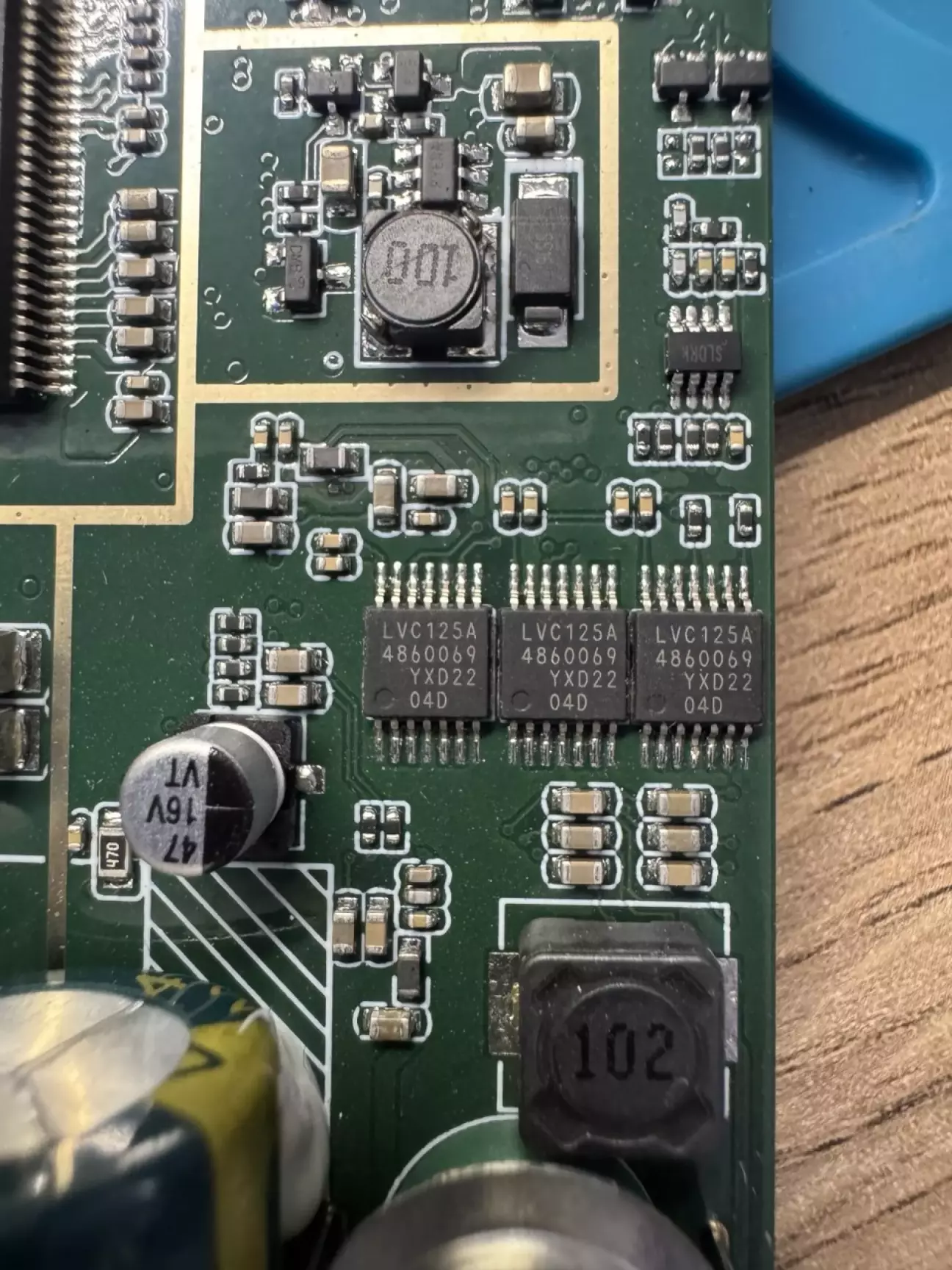

Точне призначення наступних мікросхем не встановив. LVC125A — це 4-канальний буферний інвертор (або 3-станний буфер).  Використовується для посилення сигналу, узгодження рівнів напруги або керування потоком даних між іншими компонентами. По розміщенню - частина звукового тракту, схоже на прослойку між операційними і основним підсилювачем. Може є знаючі, підкажуть тут в коментарях.

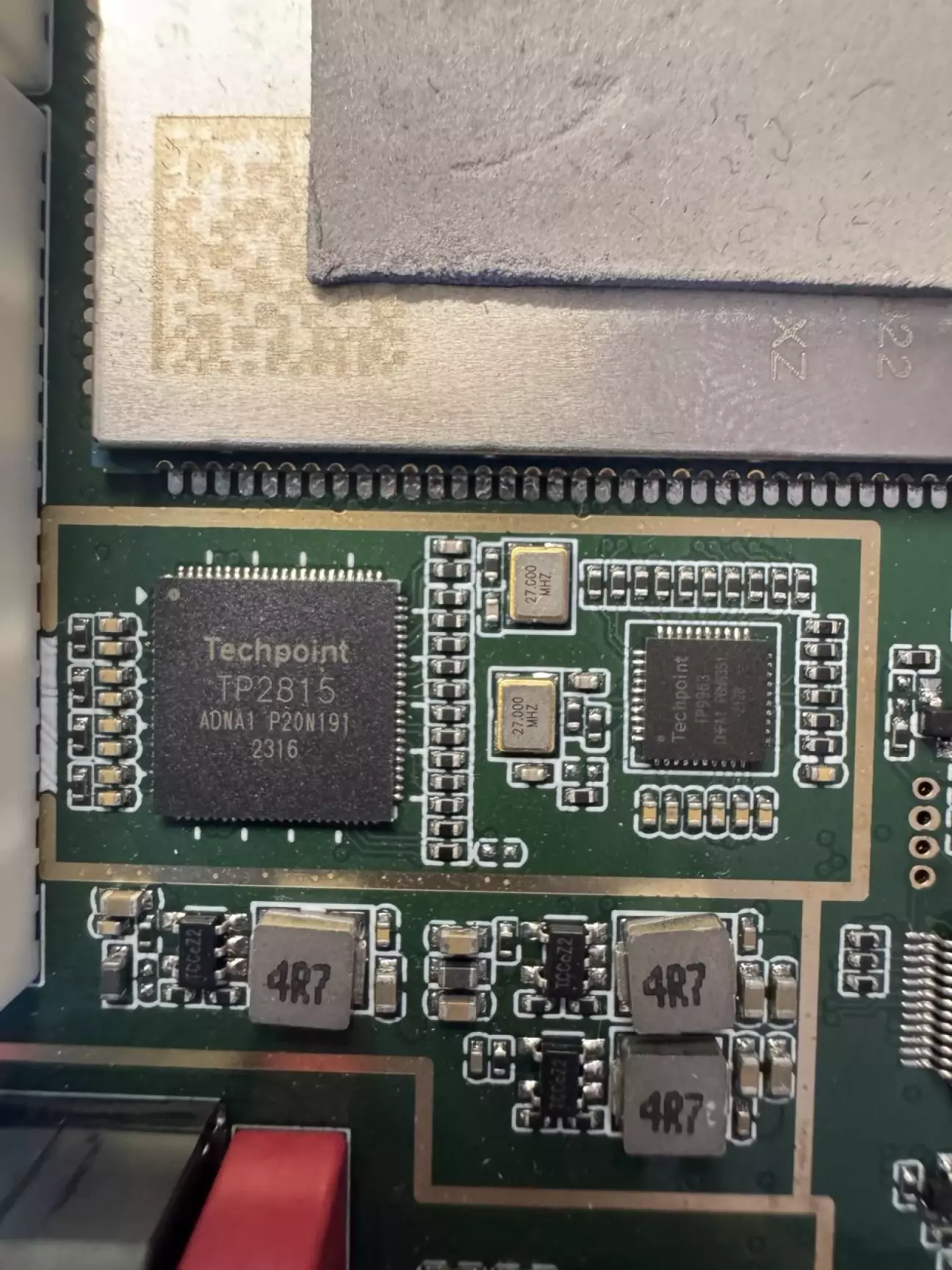

Огляд 360 виконаний на Techpoint TP2815 - класика, 1080p підтримує. Відеовхід зі звичайної камери на TP9953 (нова ревізія  TP9950) - все знайоме.

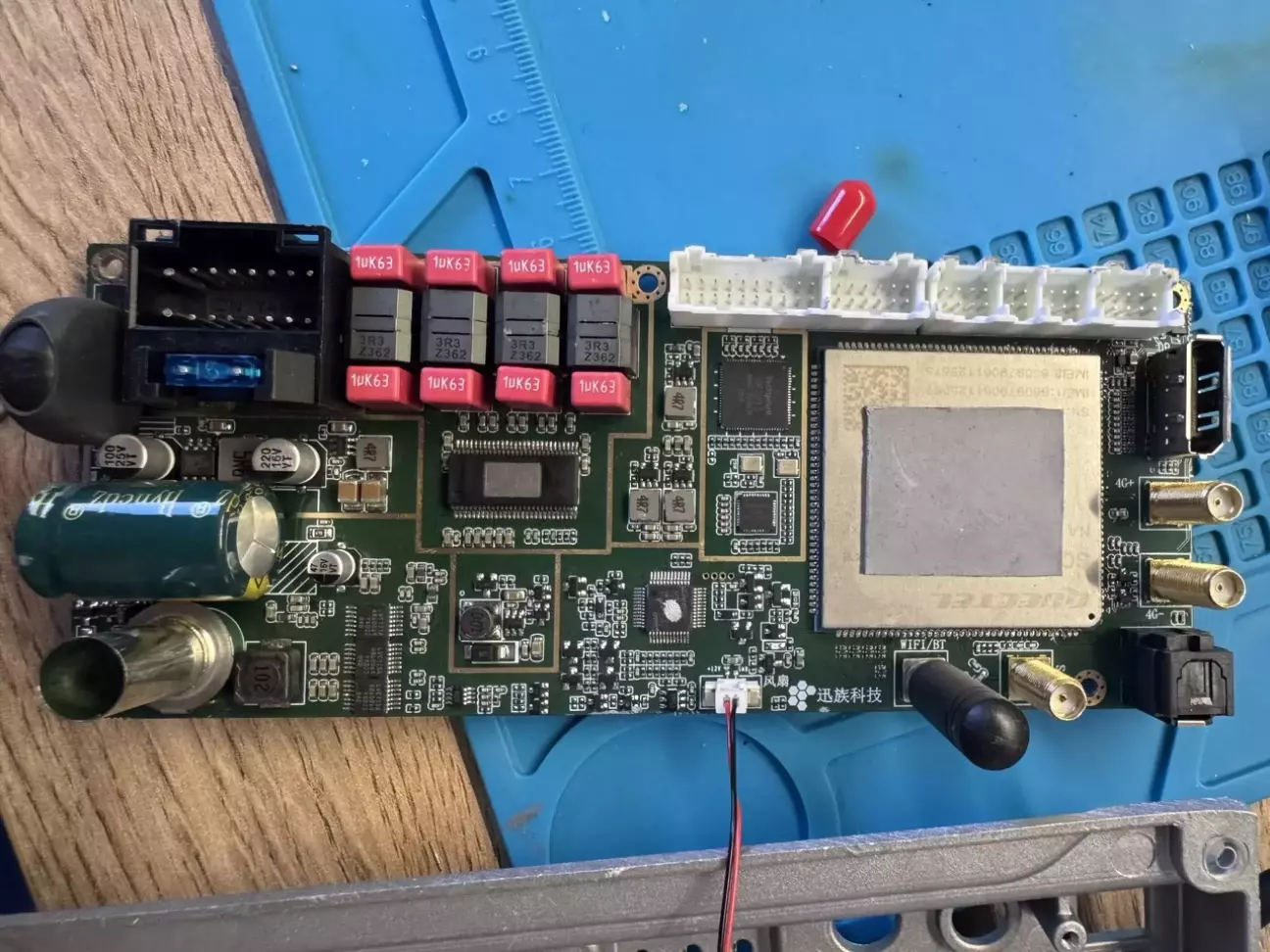

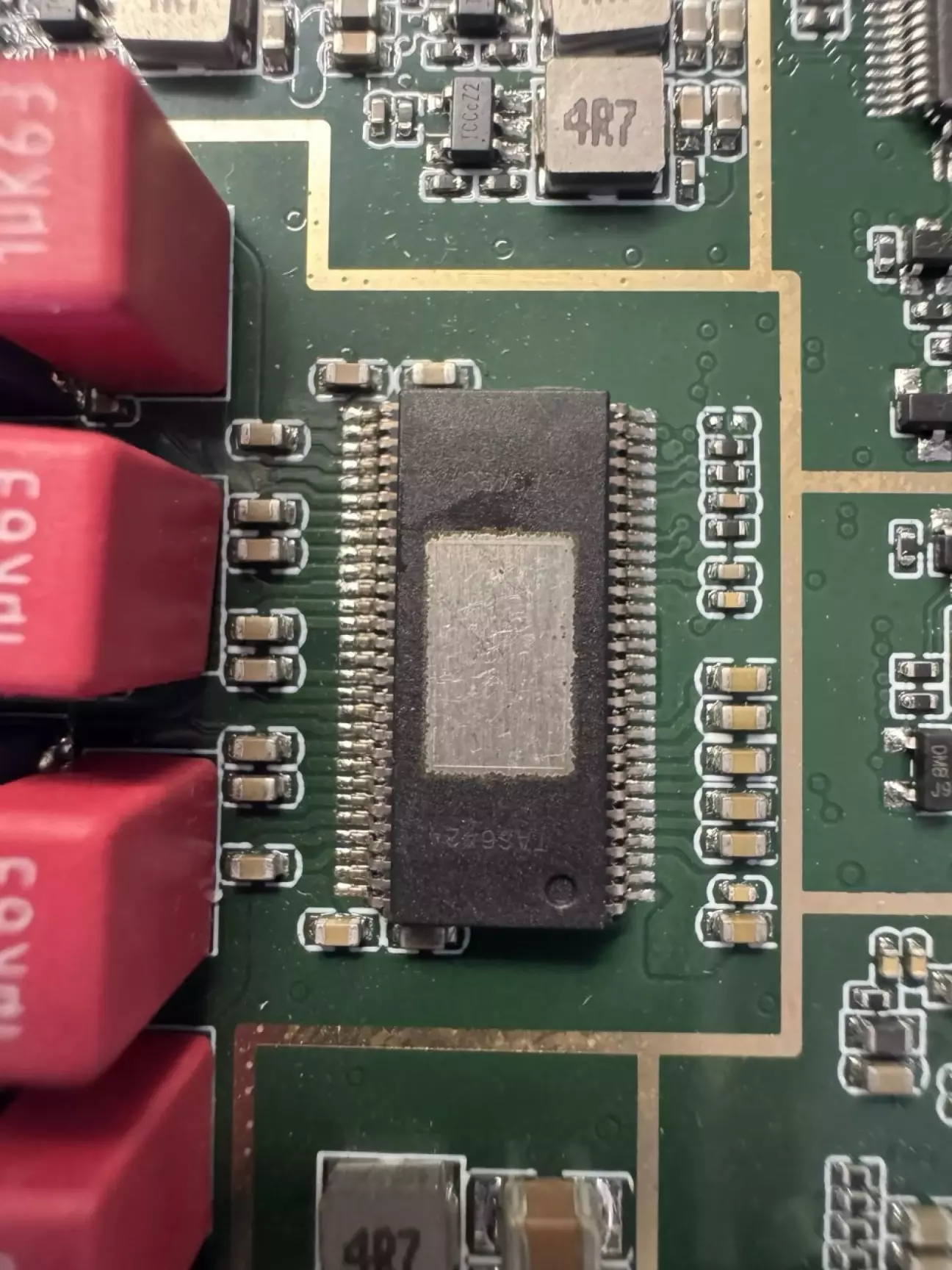

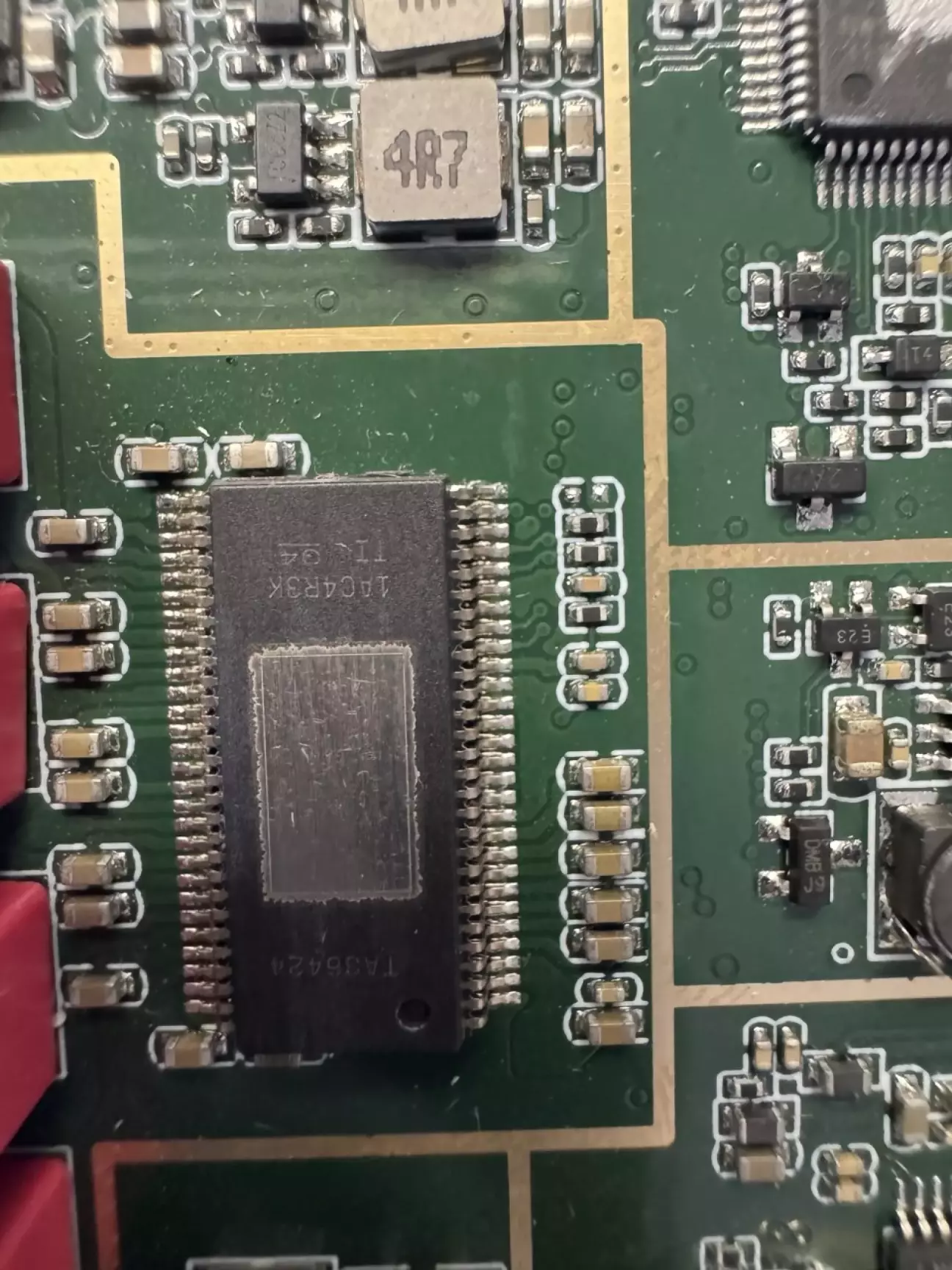

Теперки, а де ж мосфет? Його немає але є TAS6424 виробництва Texas Instruments.Це чотириканальний цифровий вхідний аудіо-підсилювач класу D, призначений для автомобільної електроніки.

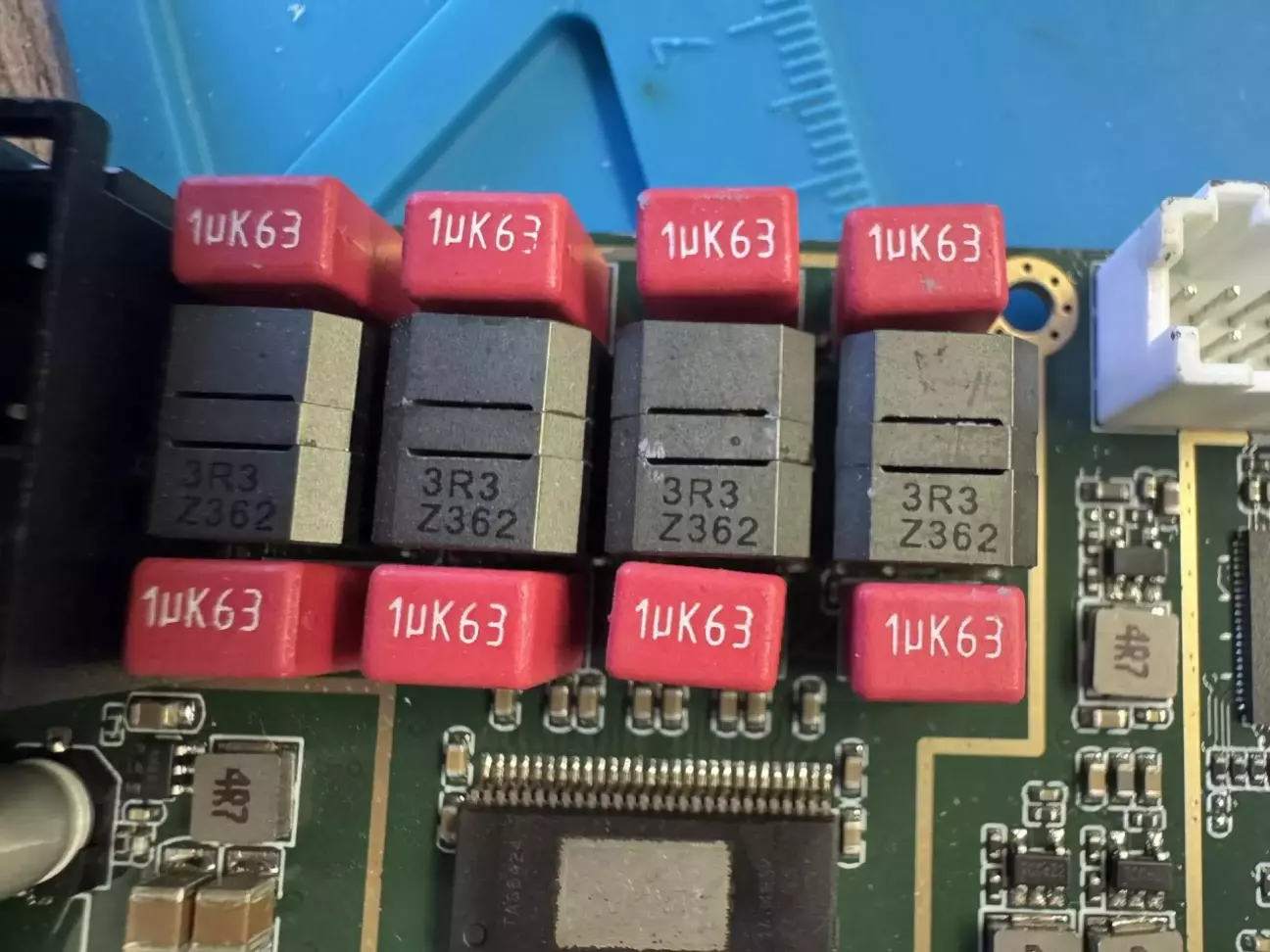

Фільтр на плівкових конденсаторах Wima. Дорого-багато. Можна вкотре почати холівар, що краще AB чи D.

Але це перший пристрій з Китаю на класі D, виконаний на якісних компонентах.

Ложка дьогтю у виконанні радіатора, кілька заусениць прибрав. Згадався власний випадок, коли топова FYT UIS7870SC YL888 погасла в мене через таку заусеницю і я довго її шукав, а потрапила вона під застібку розʼєму шлейфа тачскріна і поклала 3.3В лінію на землю. Взагалі корпус відлитий під плату з мосфетом, але ця стала без проблем. Коротше як завжди, після моїх рук пристрій став трохи кращим

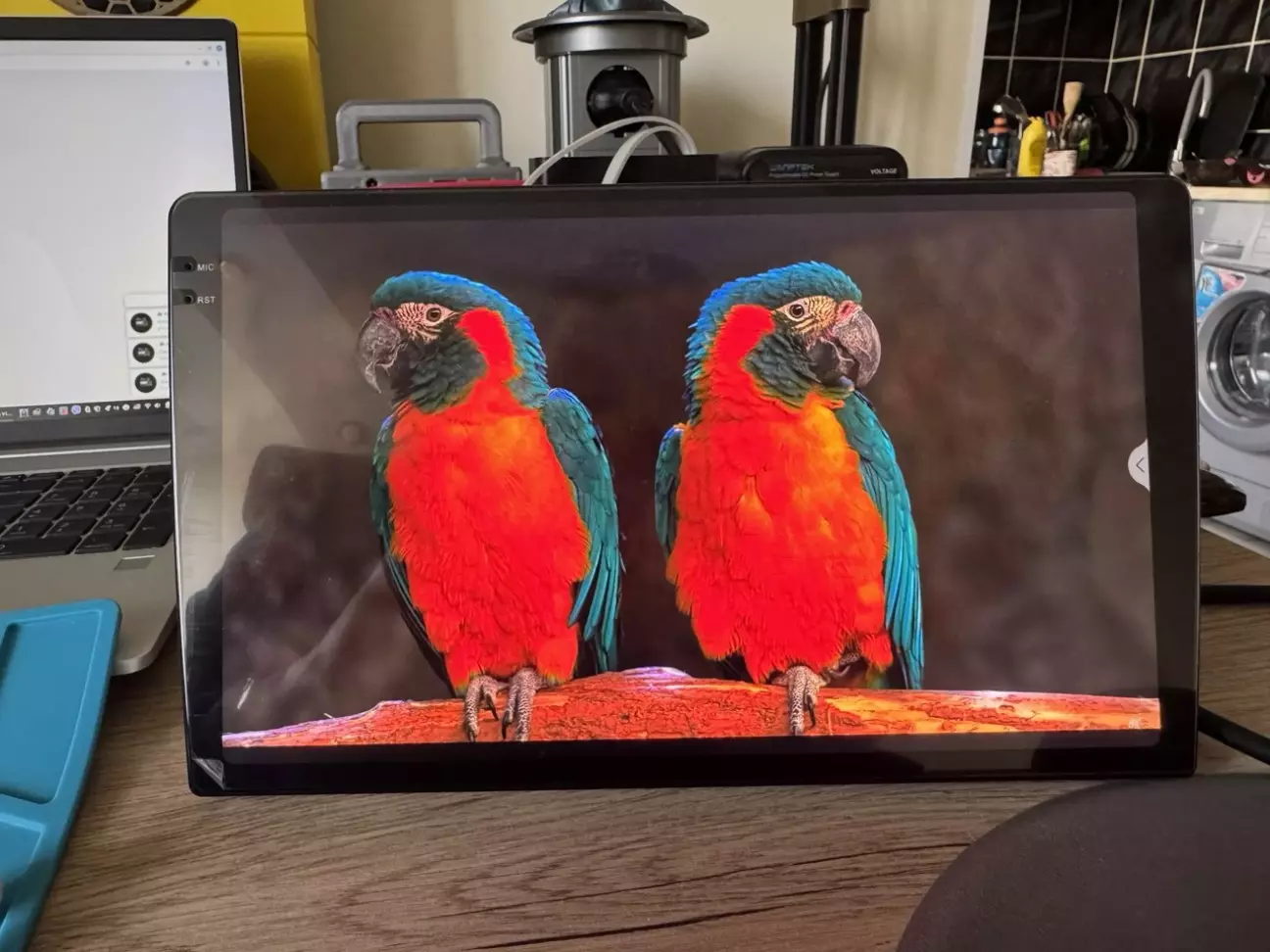

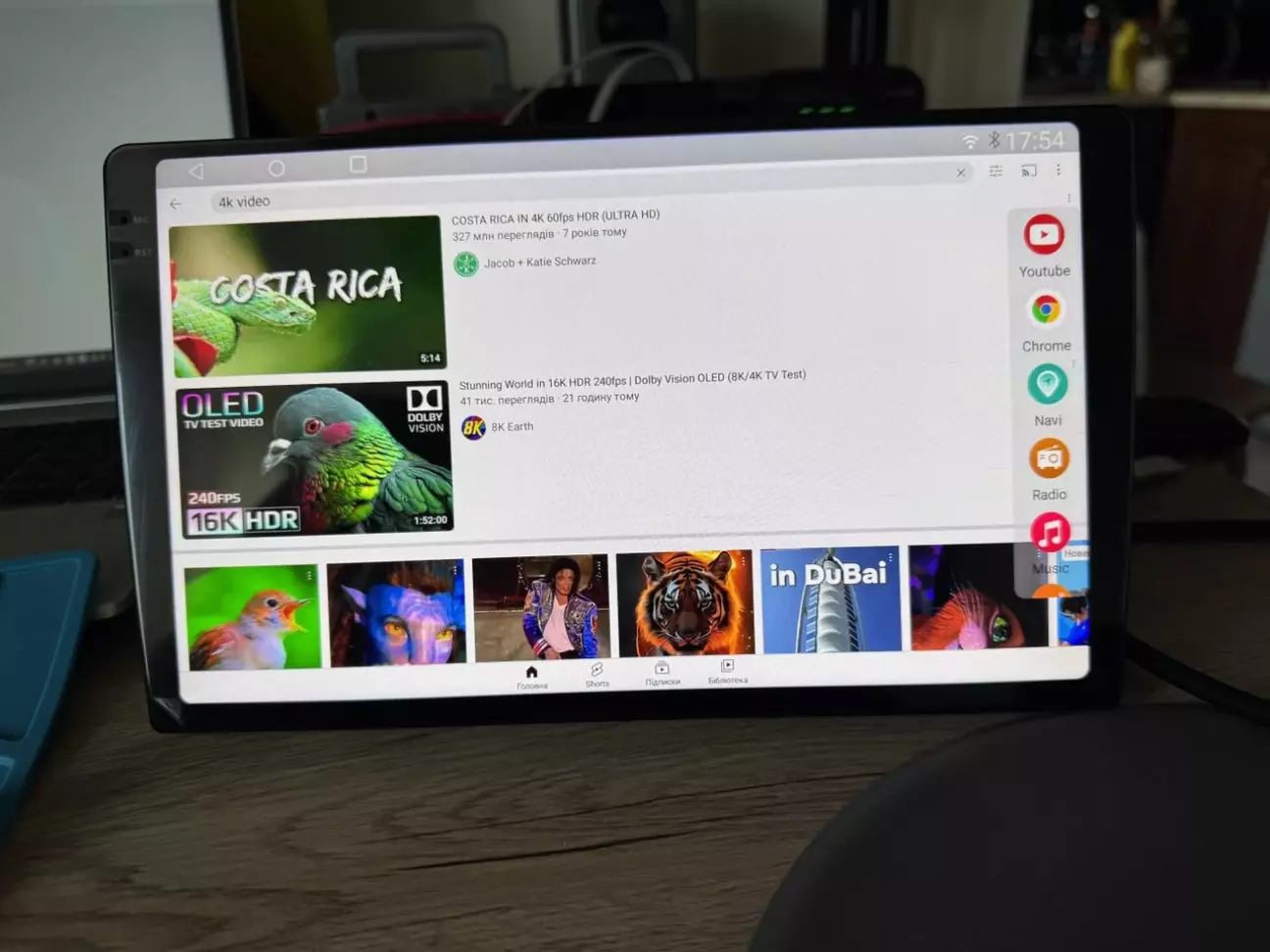

З технічкою закінчили, хода до софту. Дисплей 2к 10 дюймів, як завжди на висоті. В цілому можу бути будь який.

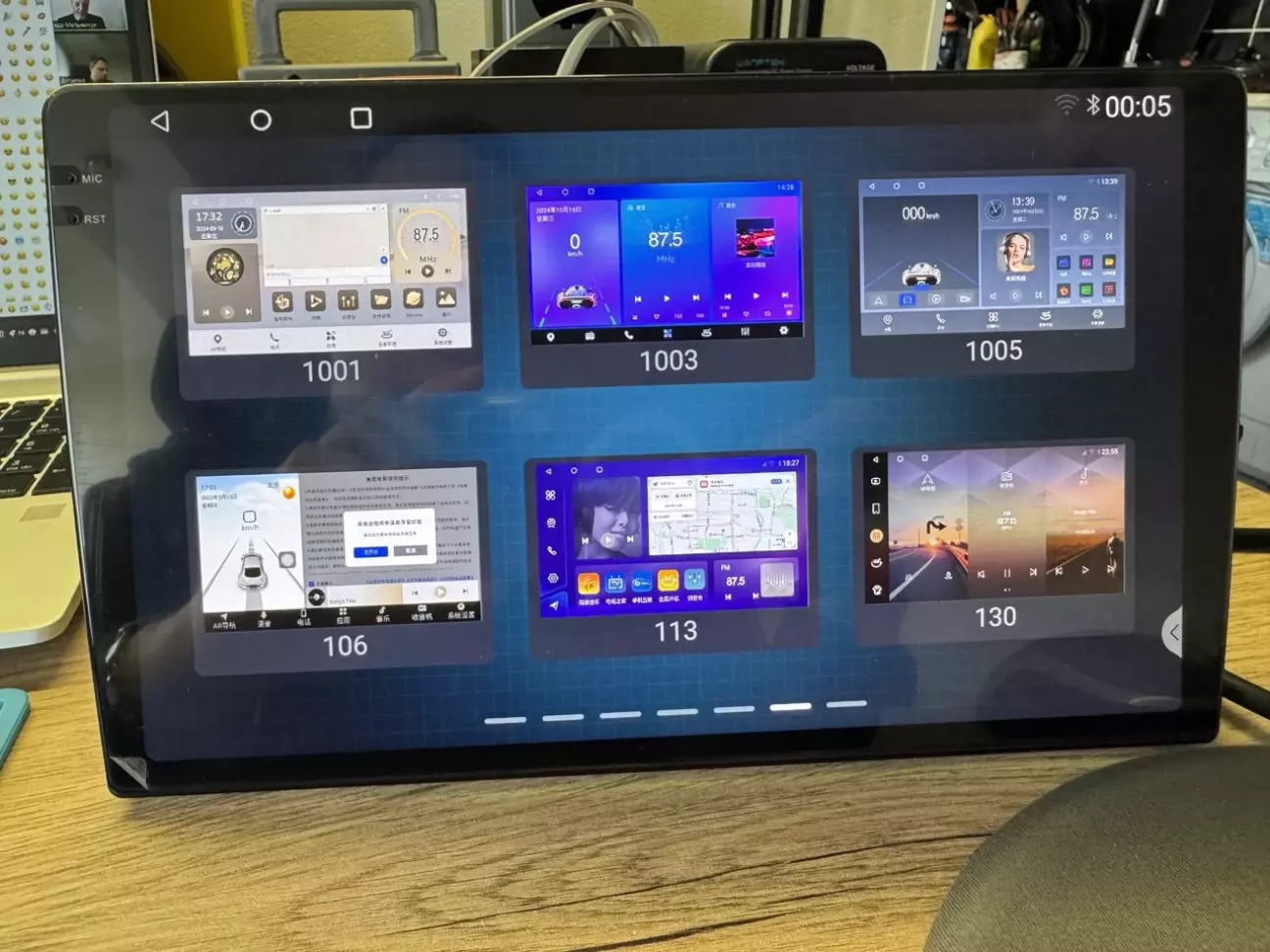

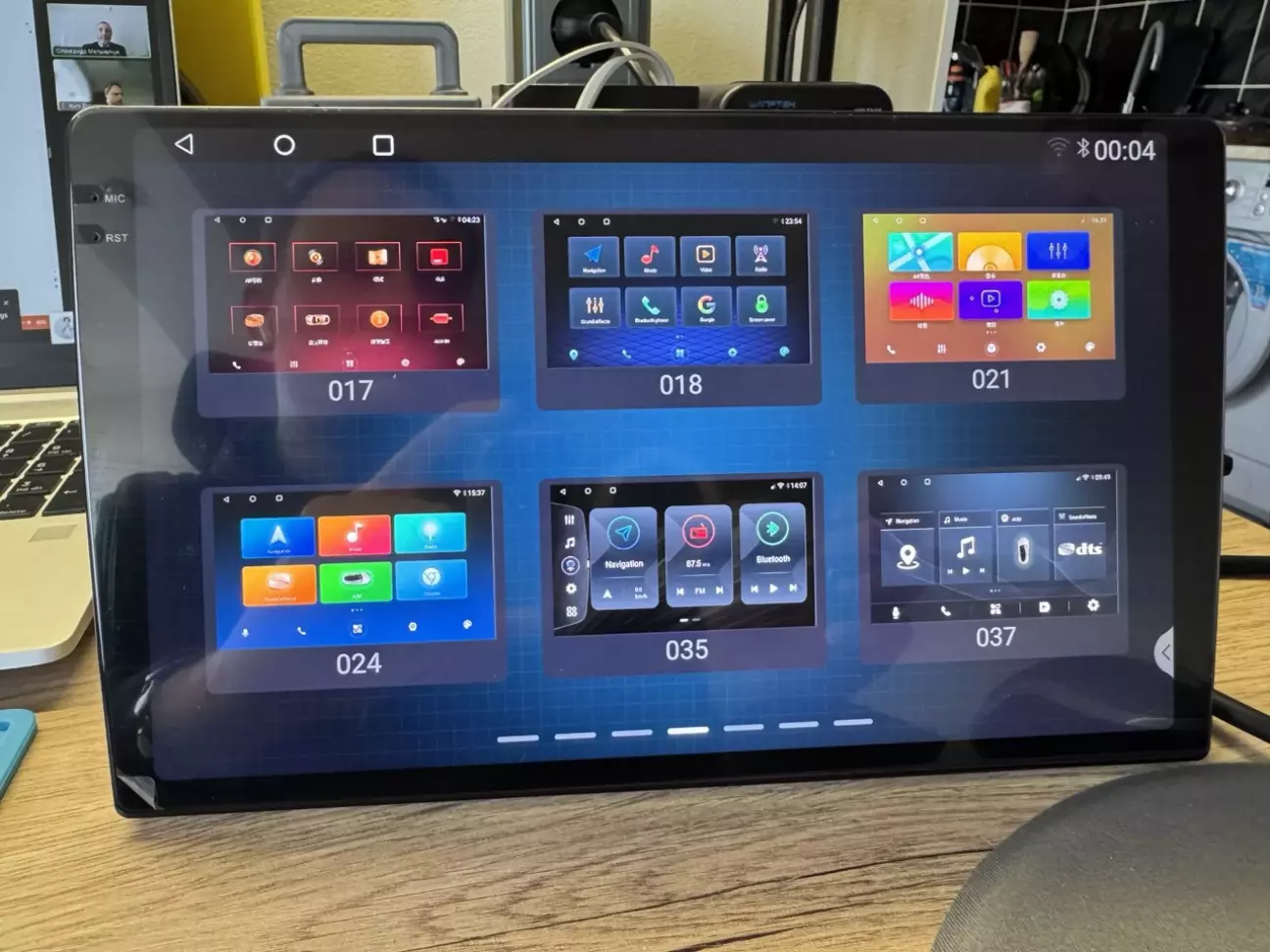

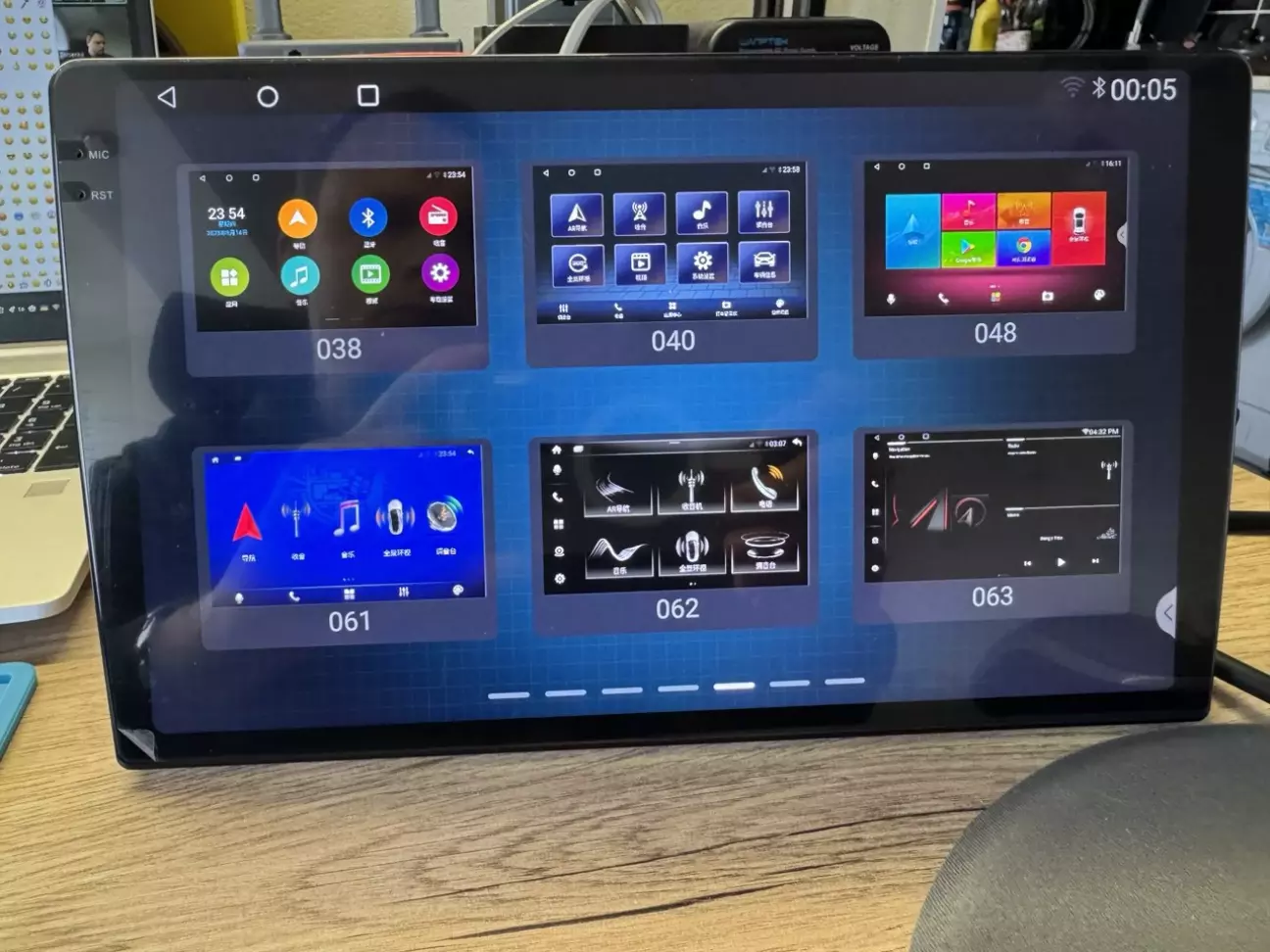

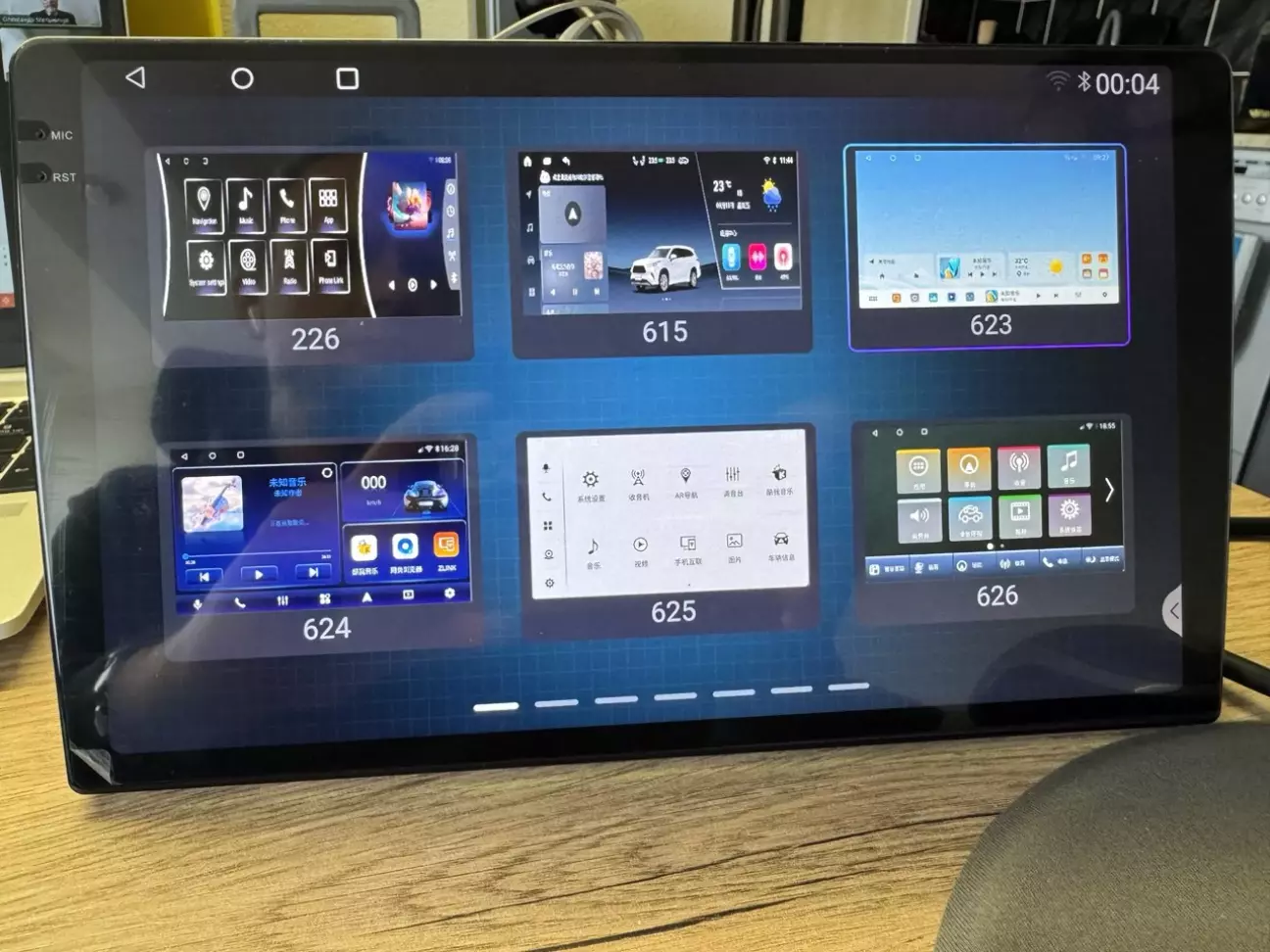

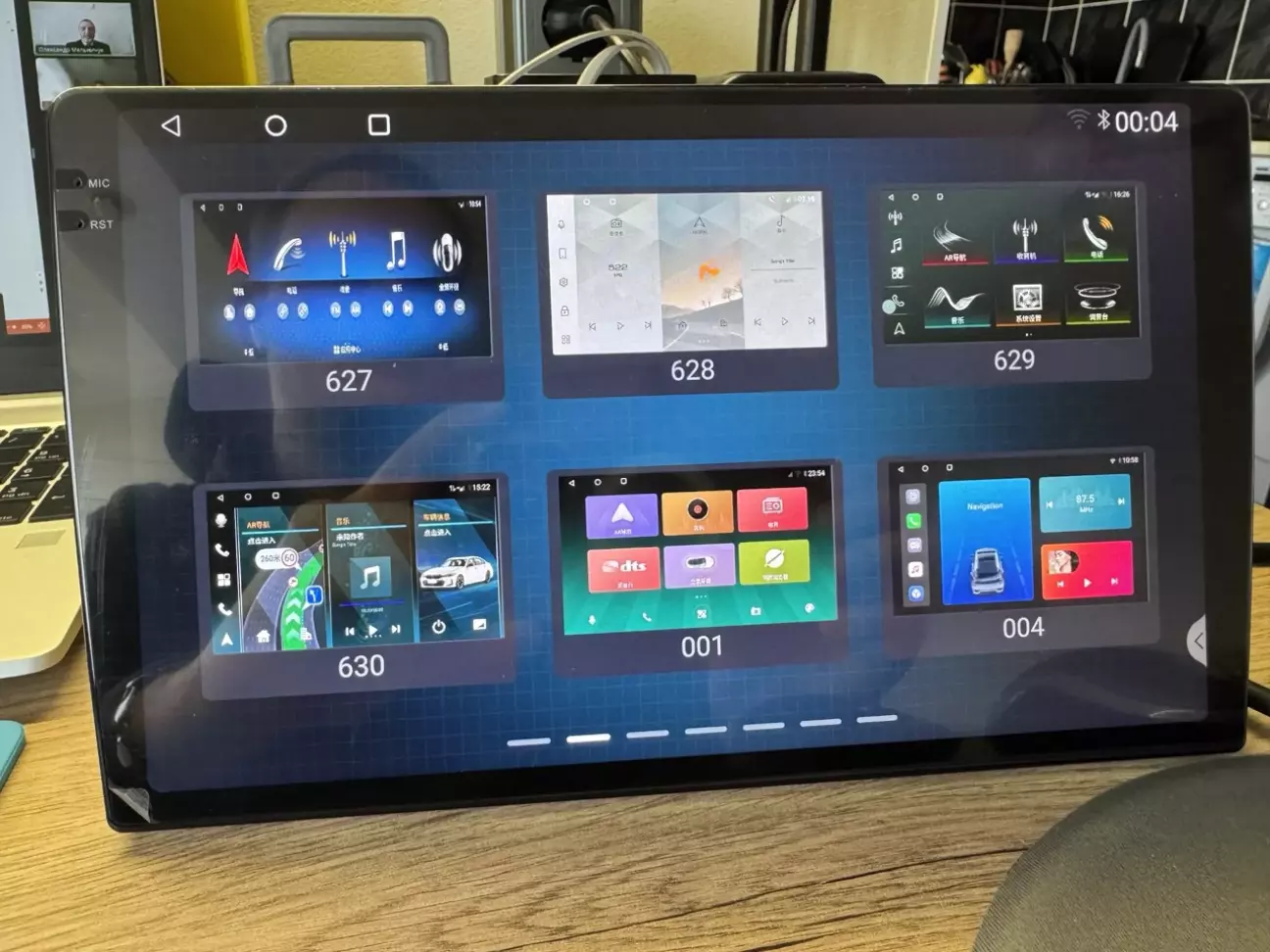

Наступна куча фото - це варіанти робочого столу які можна вибрати. Кожен знайде щось під себе.

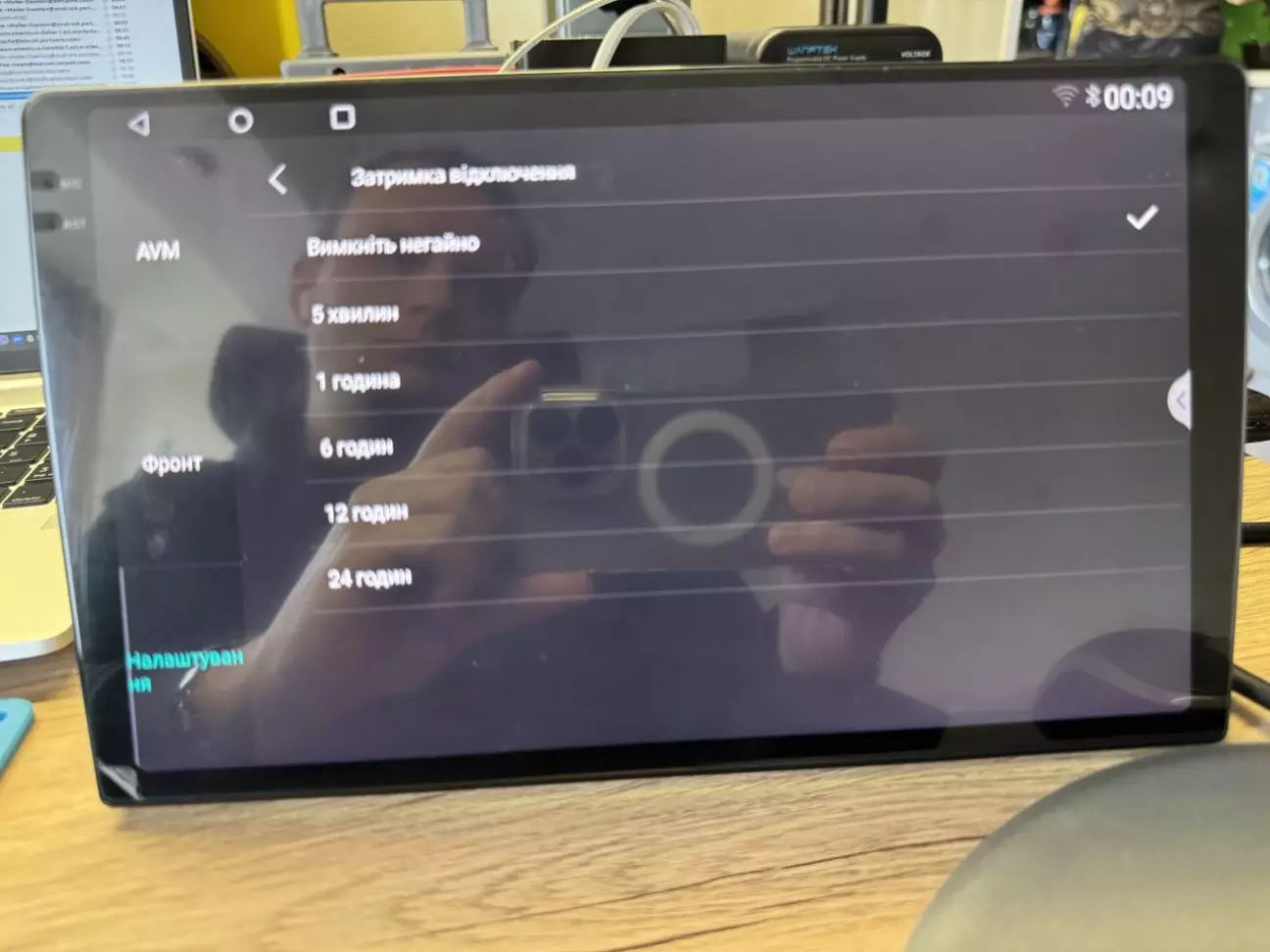

В цілому функціонал 360 приблизно такий же як скрізь, але тут можна виставити затримку його вимкнення і камери зніматимуть і писатимуть на флешку ще стільки, скільки треба після зупинки авто (корисно для тих, хто лишає автівку в непевних місцях).

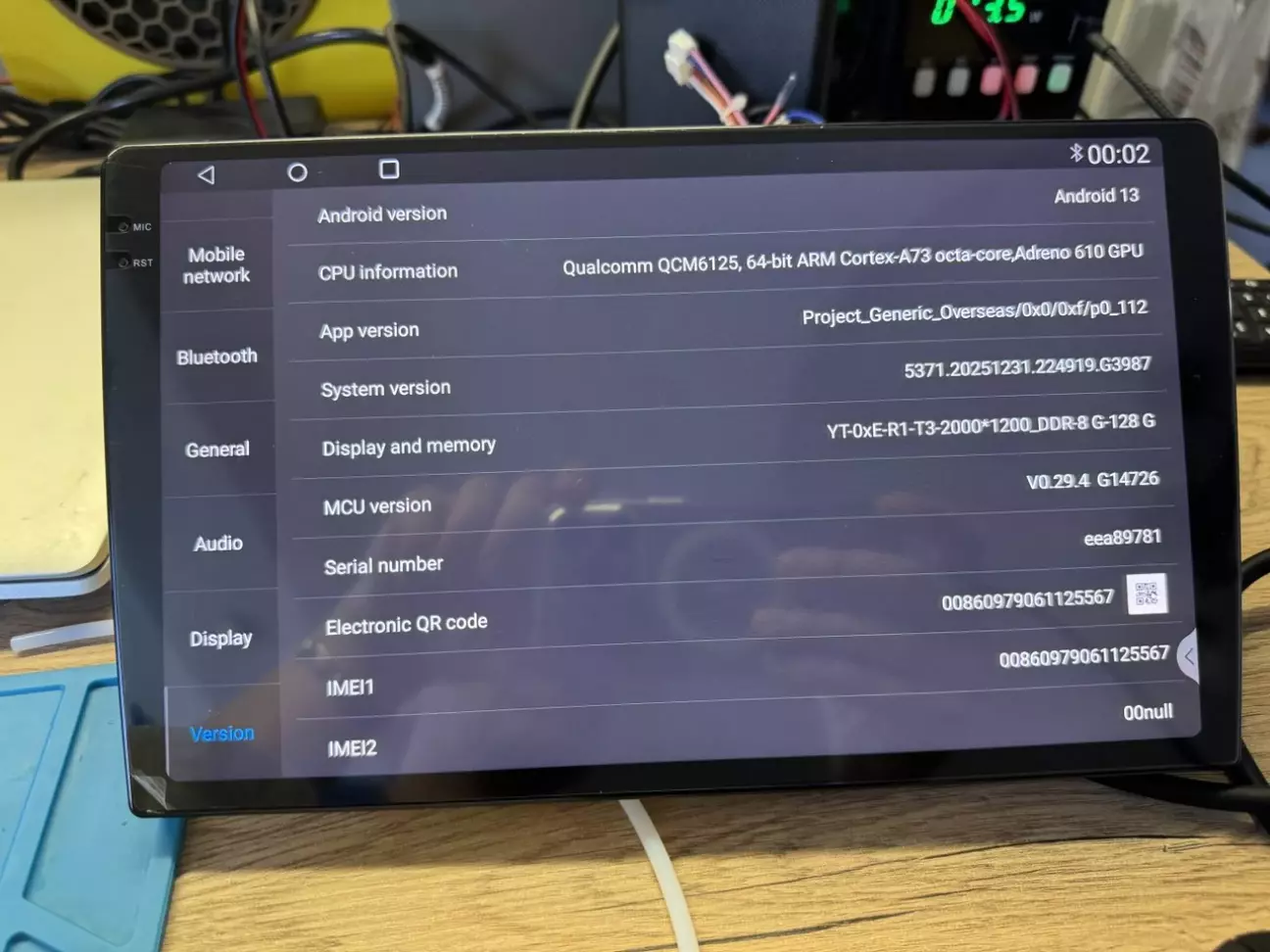

Про систему.

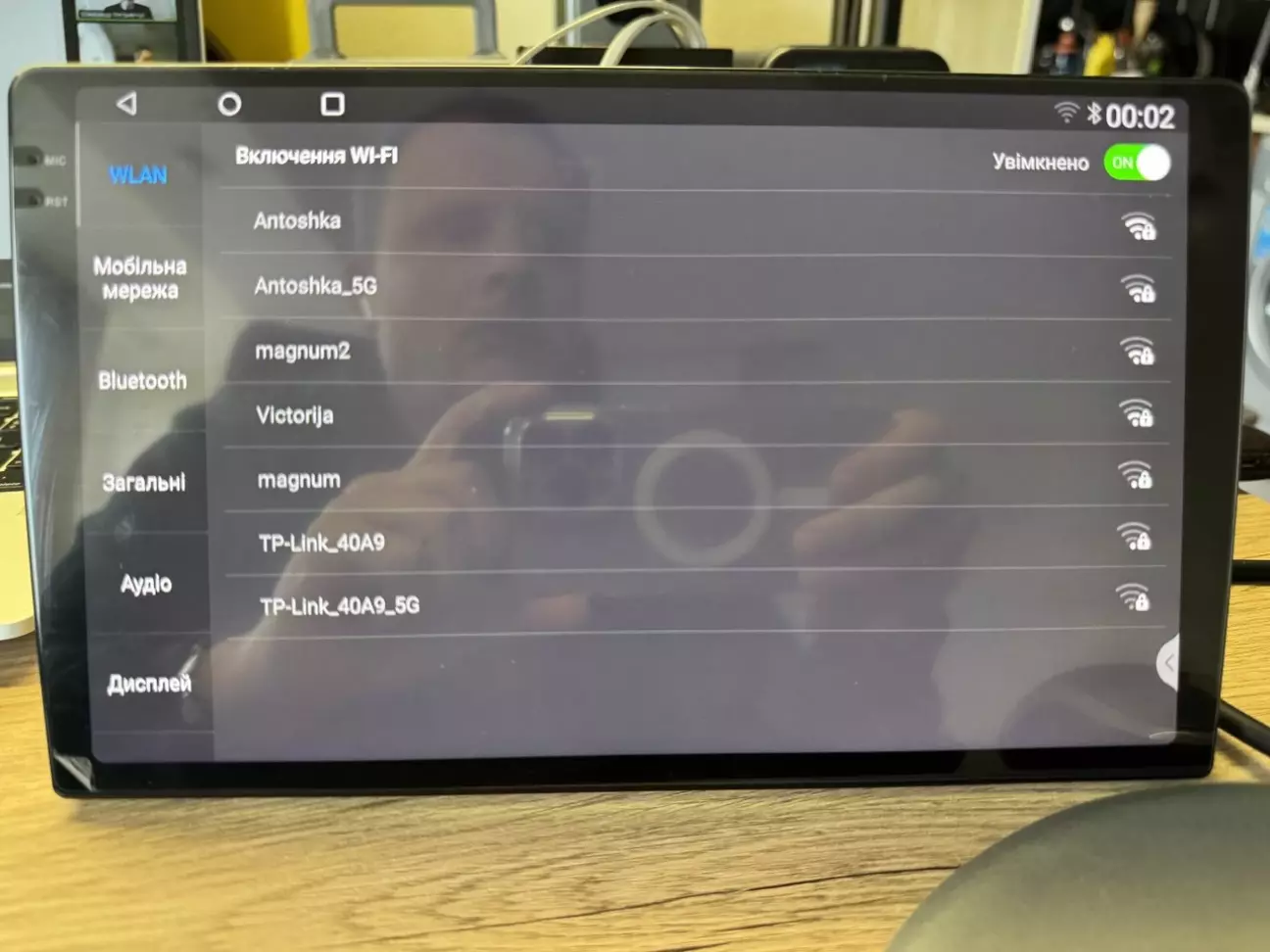

Підтримка WiFi 5ГГц в наявності.

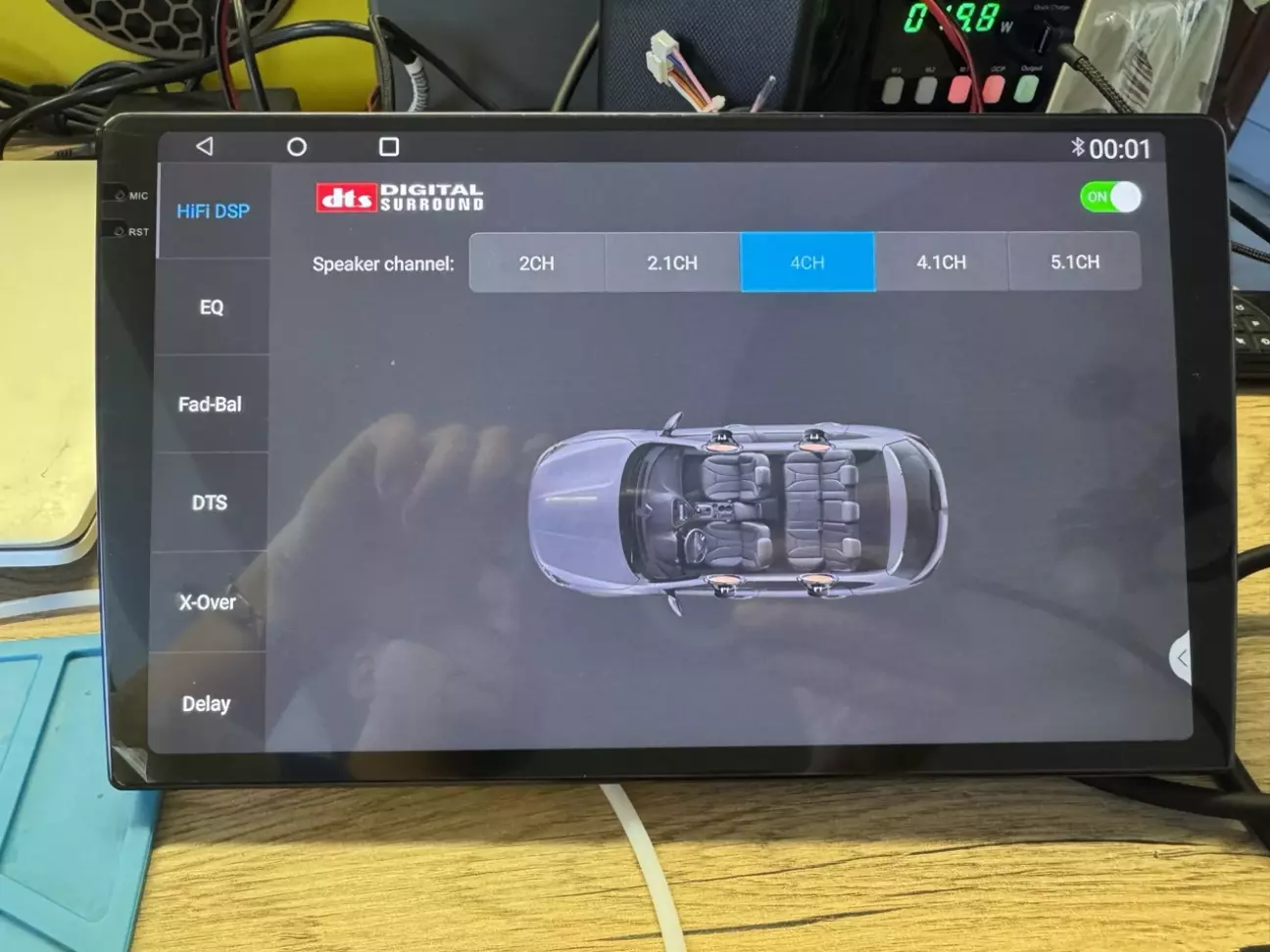

По звуку потужний додаток. Можна задати конфігурацію до 5.1, звісно, це стосується лінійних виходів, високий сигнал - на 4 динаміки, тим не менше це налаштування на нього теж має вплив

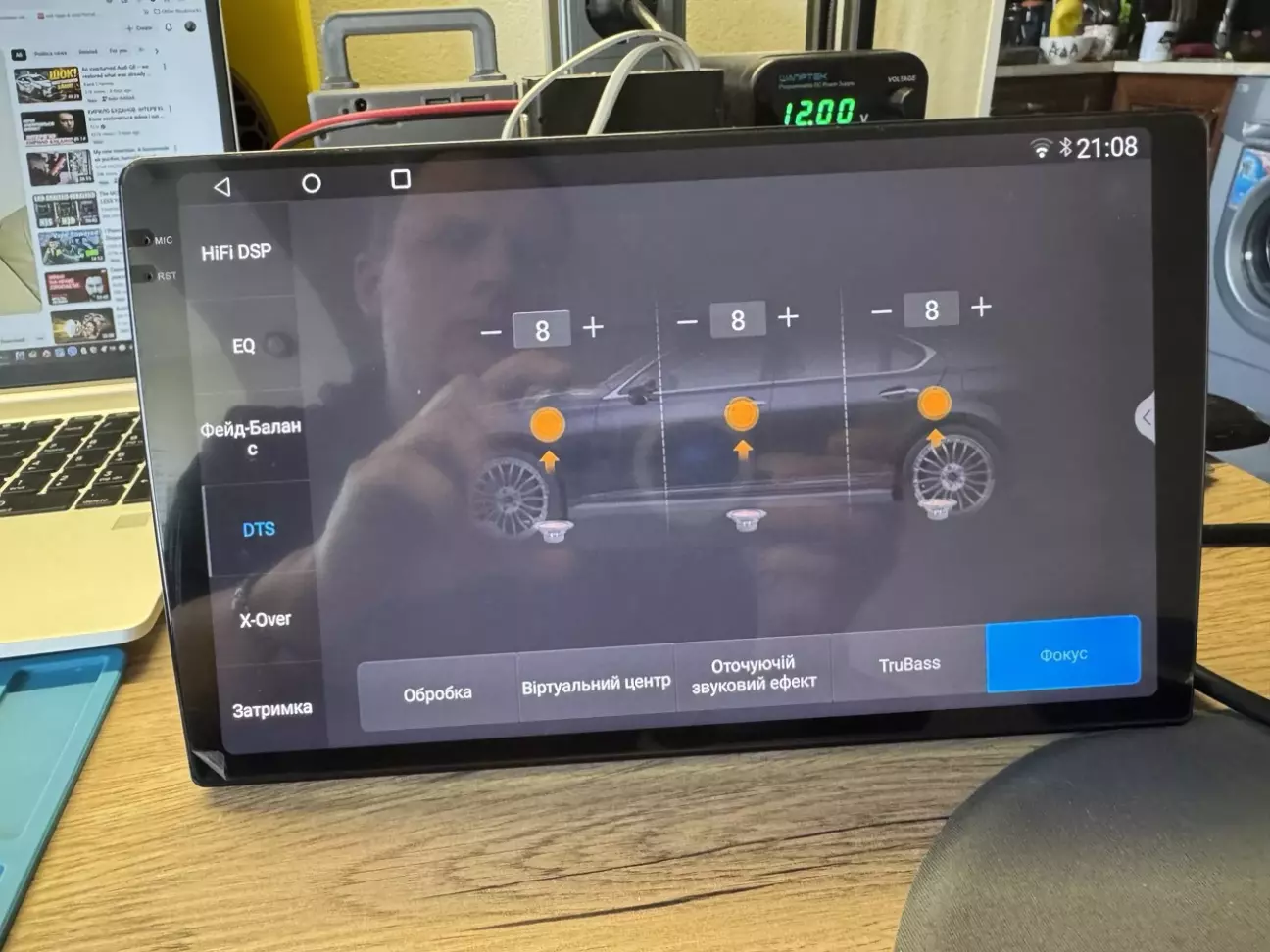

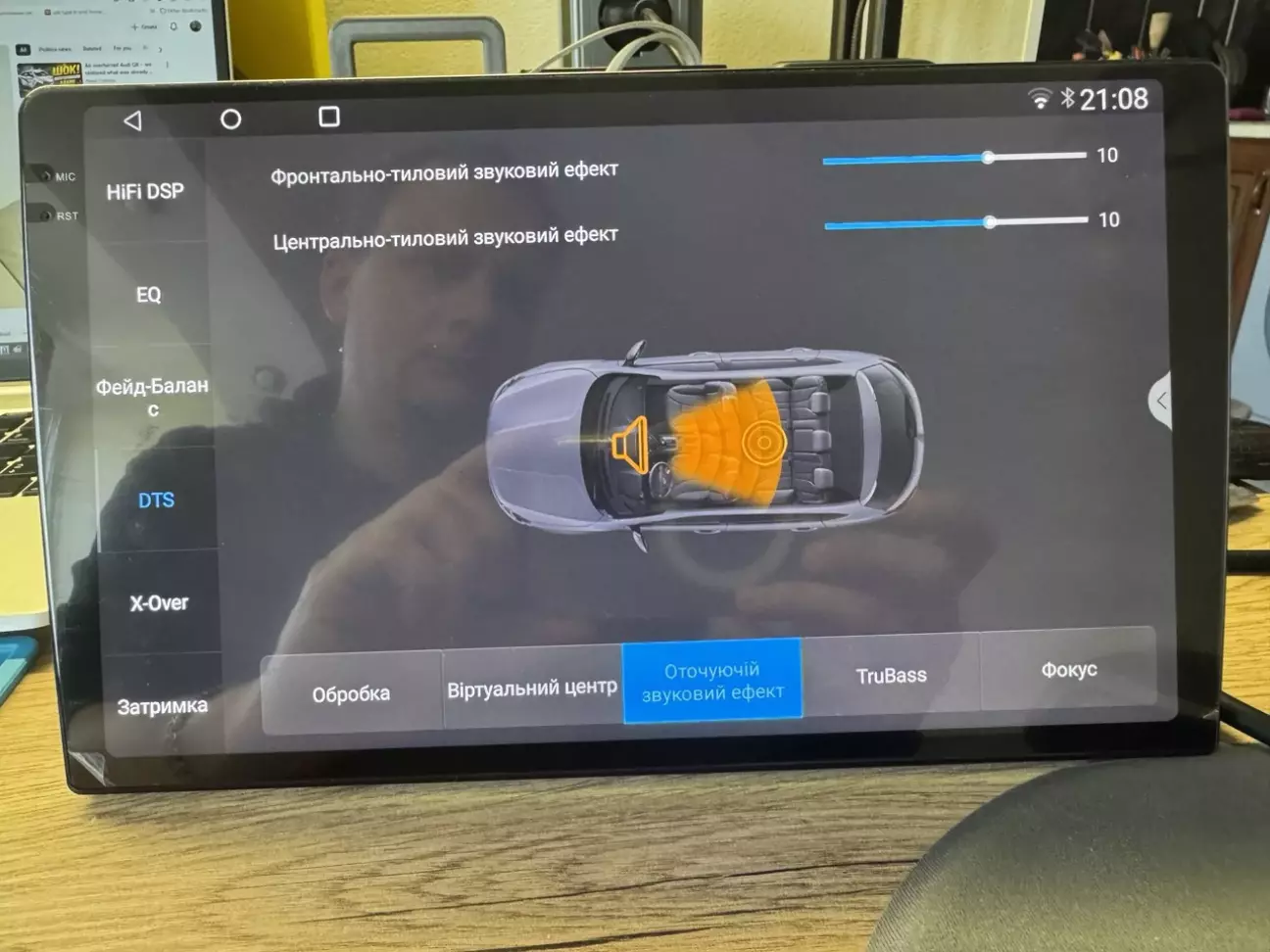

Далі всілякого роду налаштування. Фокусування:

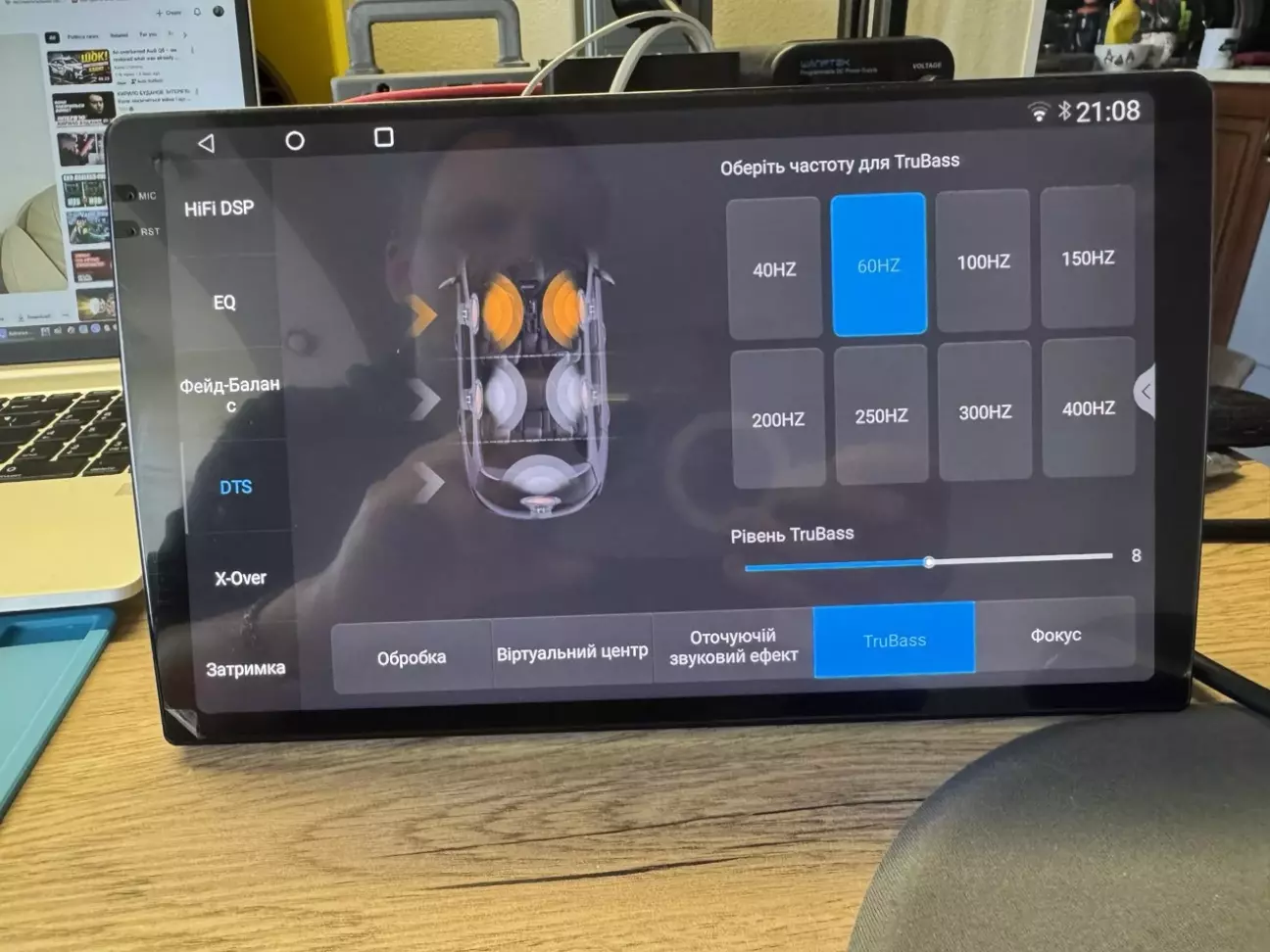

Низькі частоти

Центральний динамік

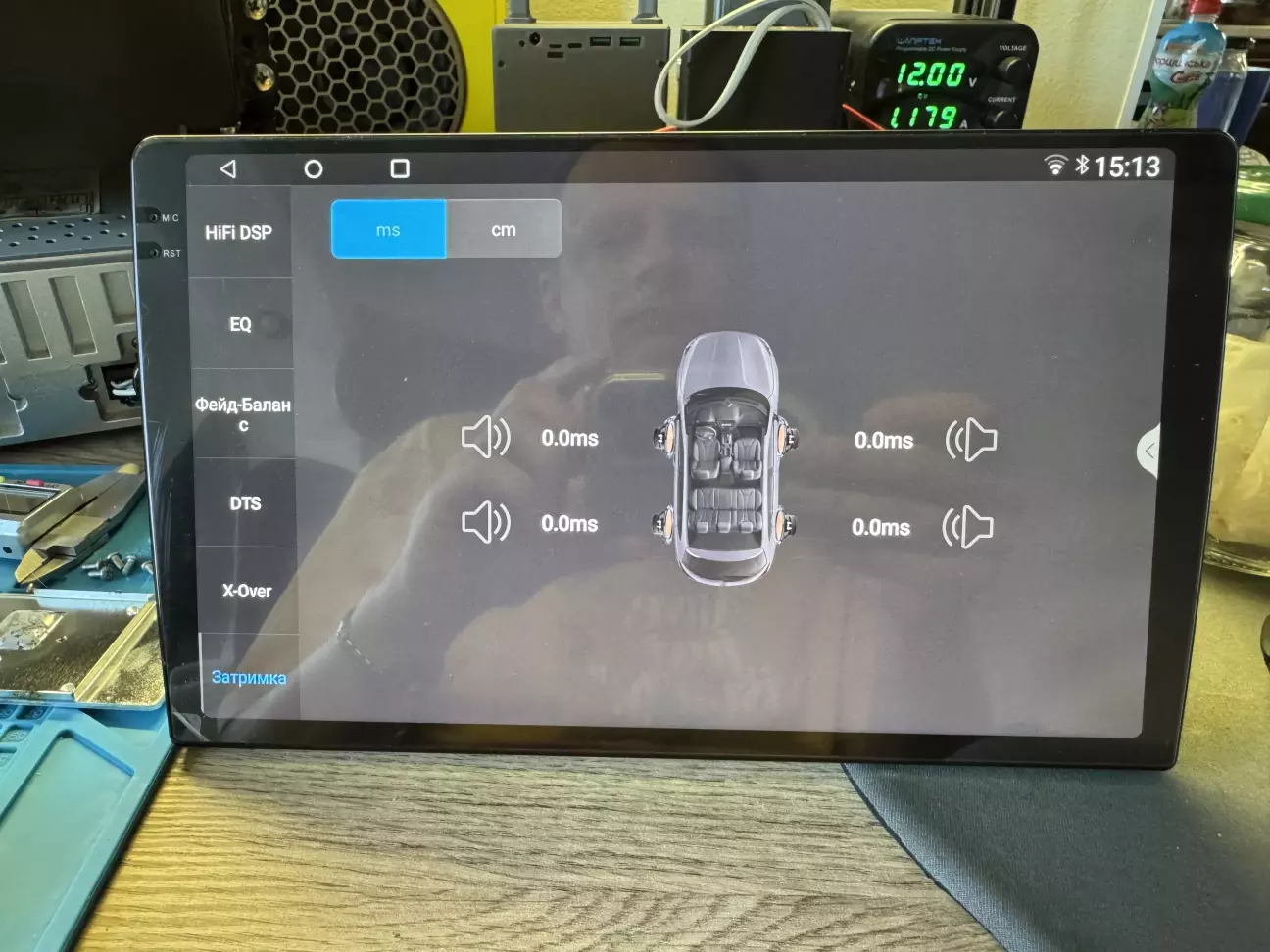

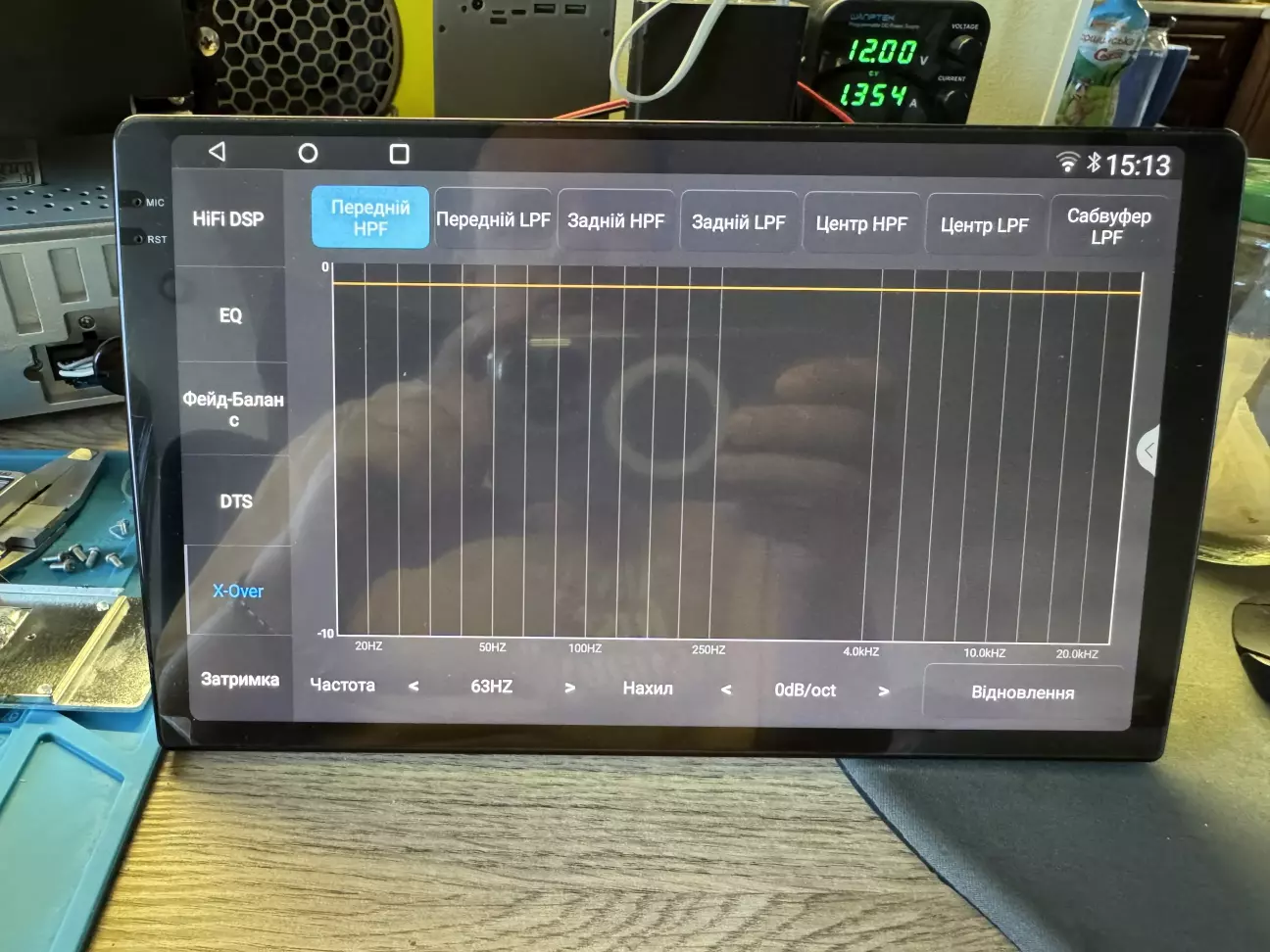

Є звісно зрізи, затримки і все, що потрібно для якісного звуку.

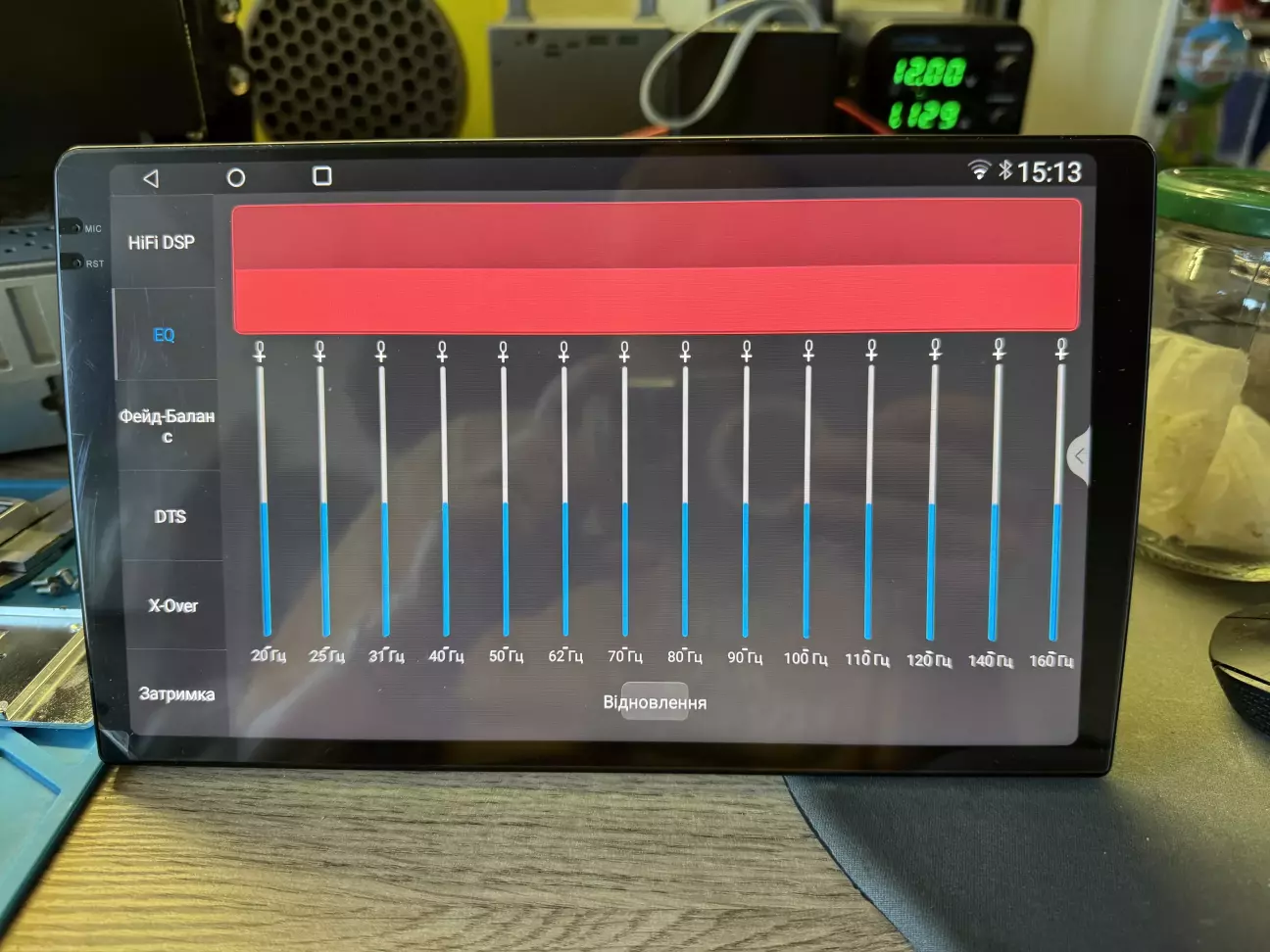

Еквалайзер в ручному режимі.

Баланс

Просто хронометраж і так уже величезний. Чекаю на питання в коментарях, радо відповім.

На столі грає цікаво, значно гучніше за те, що я зазвичай переробляю. По якості сказати важко, точно звук непоганий, але треба поїздити тривало в авто, чим власне Євген буде займатися.

Окремо ще скажу за зручну менюшку швидкого доступу. Її все частіше додають в прошивки і це реально зручно.
