ZA001 UIS8581A 8(насправді ні)/128 для Opel Astra.

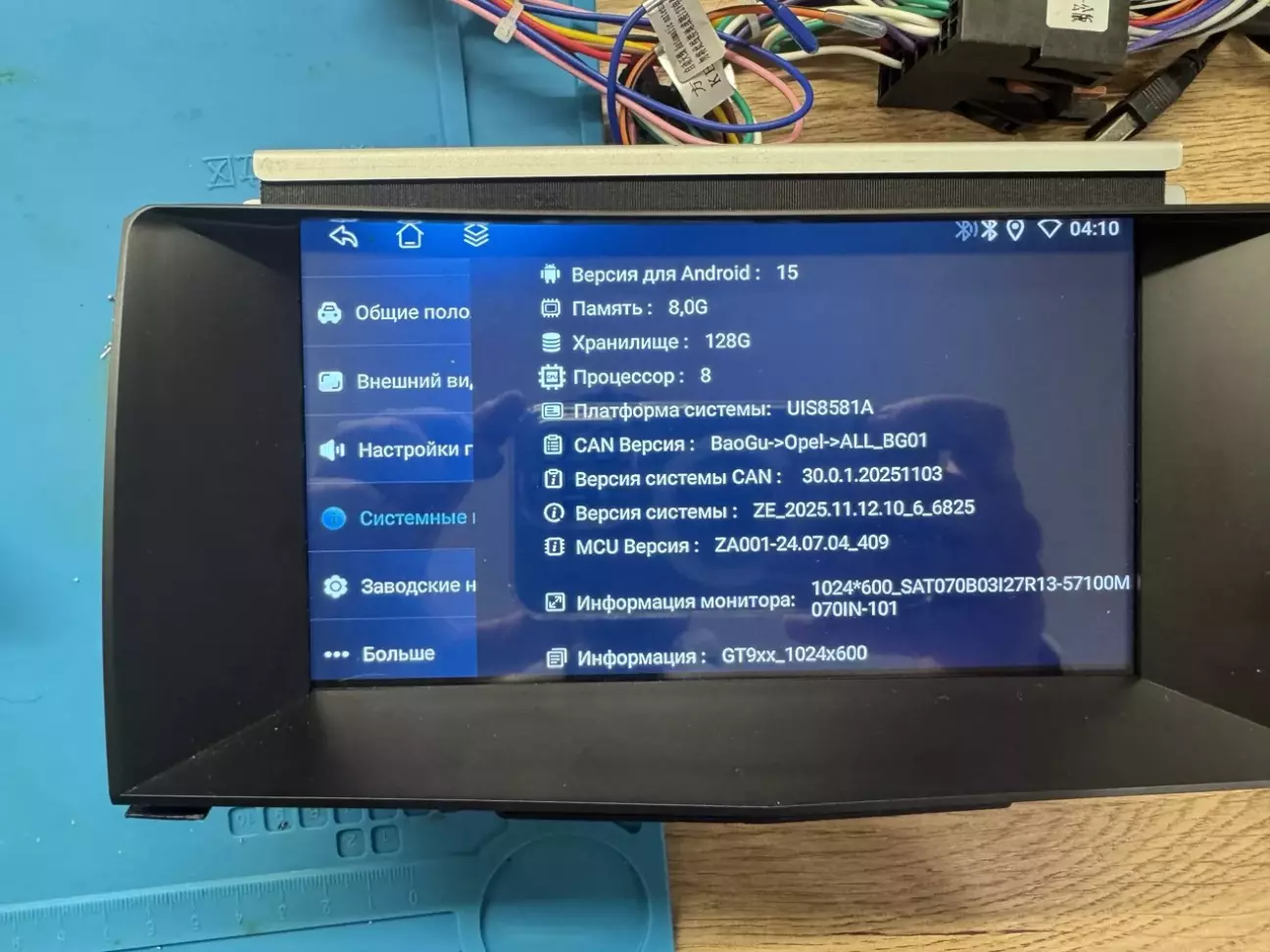

Я знаю, що @ES. чекає на огляд Snapdraon, але поки не дійшли руки. Зате дійшли до ось цього цікавого технічними рішеннями екземпляру. Заявлено 8/128 UIS8581A 1024*600 під Opel Astra.

Я не раз оглядав цей процесор на різних платформах. На FYT (але не всі, як от ось ця) чи Topway TS18 (ніяк не трапиться на огляд) можна розглядати до покупки в цілому. K4811 має найбільшу кількість повідомлень в ТГ групі, але я не великий прихильник того. Також є багато фейкових Topway на цьому залізі, і одну я оглядав зовсім мертвою (K8523). Цей процесор досить популярний через дешевизну, але до нього ліплять всілякий хлам, тому на виході виходить різне, і те різне потрапляє до мене.

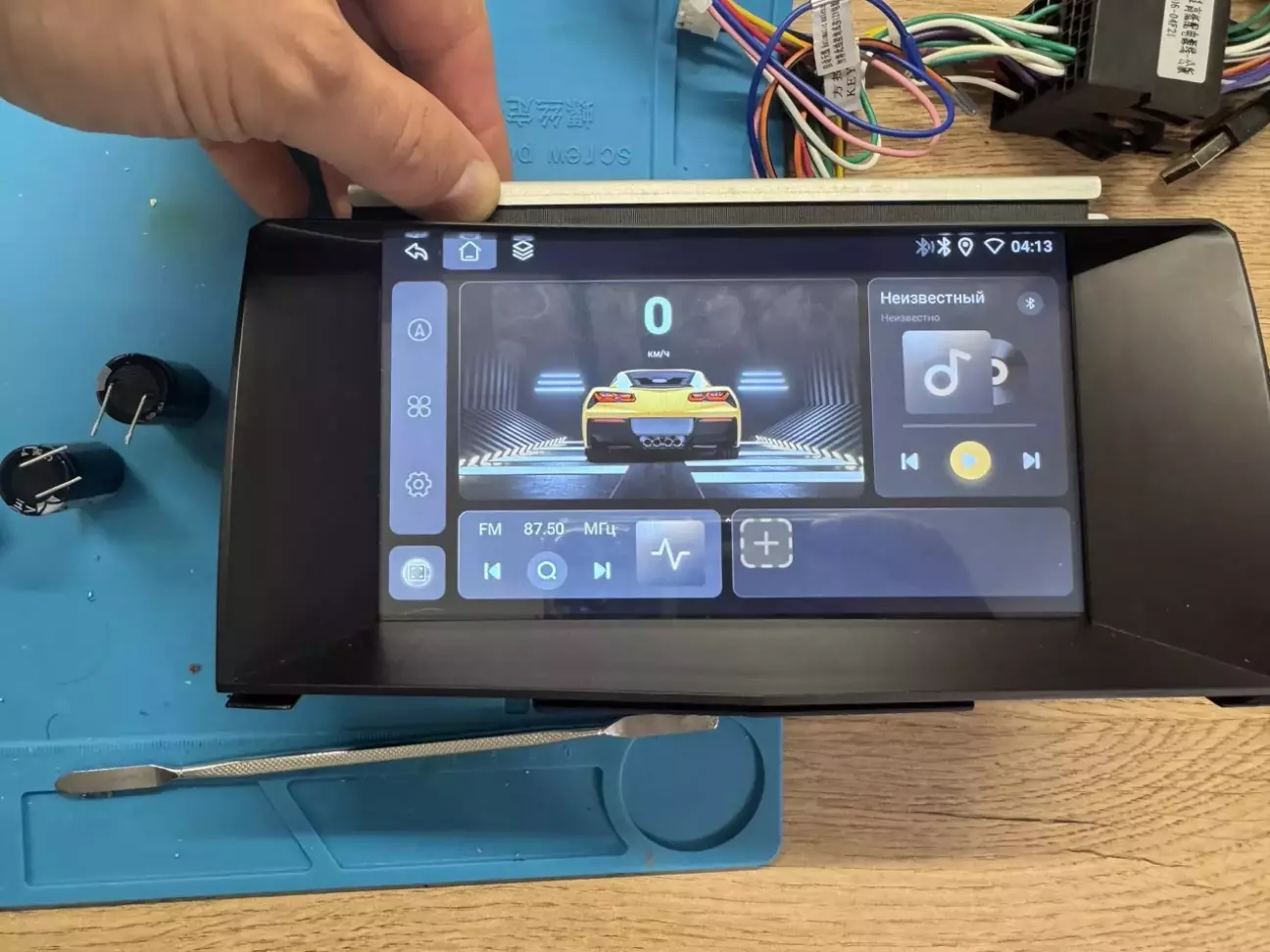

Сьогодні покажу, як 7-ми дюймову матрицю зробили 6,5 в погоні за штатним видом. Просто зробили офсет в Андроїді і 1 см зверху заклеїли ацетатною стрічкою. І якщо в авто цього не видко, то мені ой як видко. Офсет сенсору не зробили, тому верхнє меню натискається отак :(

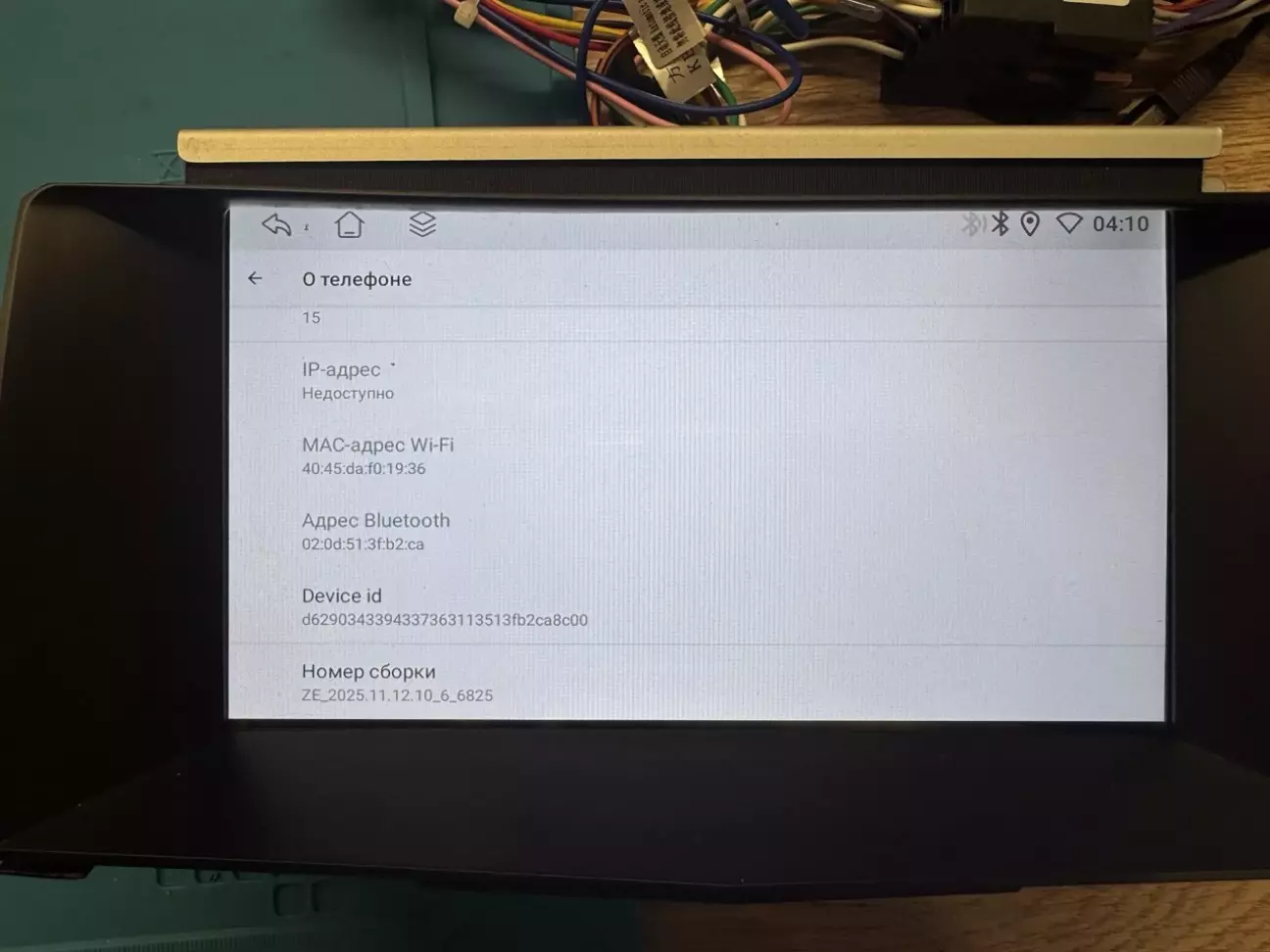

Або пальцем відігнути рамку, коли встановлено. Але це плата за то, що ніщо не видає китайську мультимедіа, коли вона встановлена на авто. Андроїд намалювали аж 15й

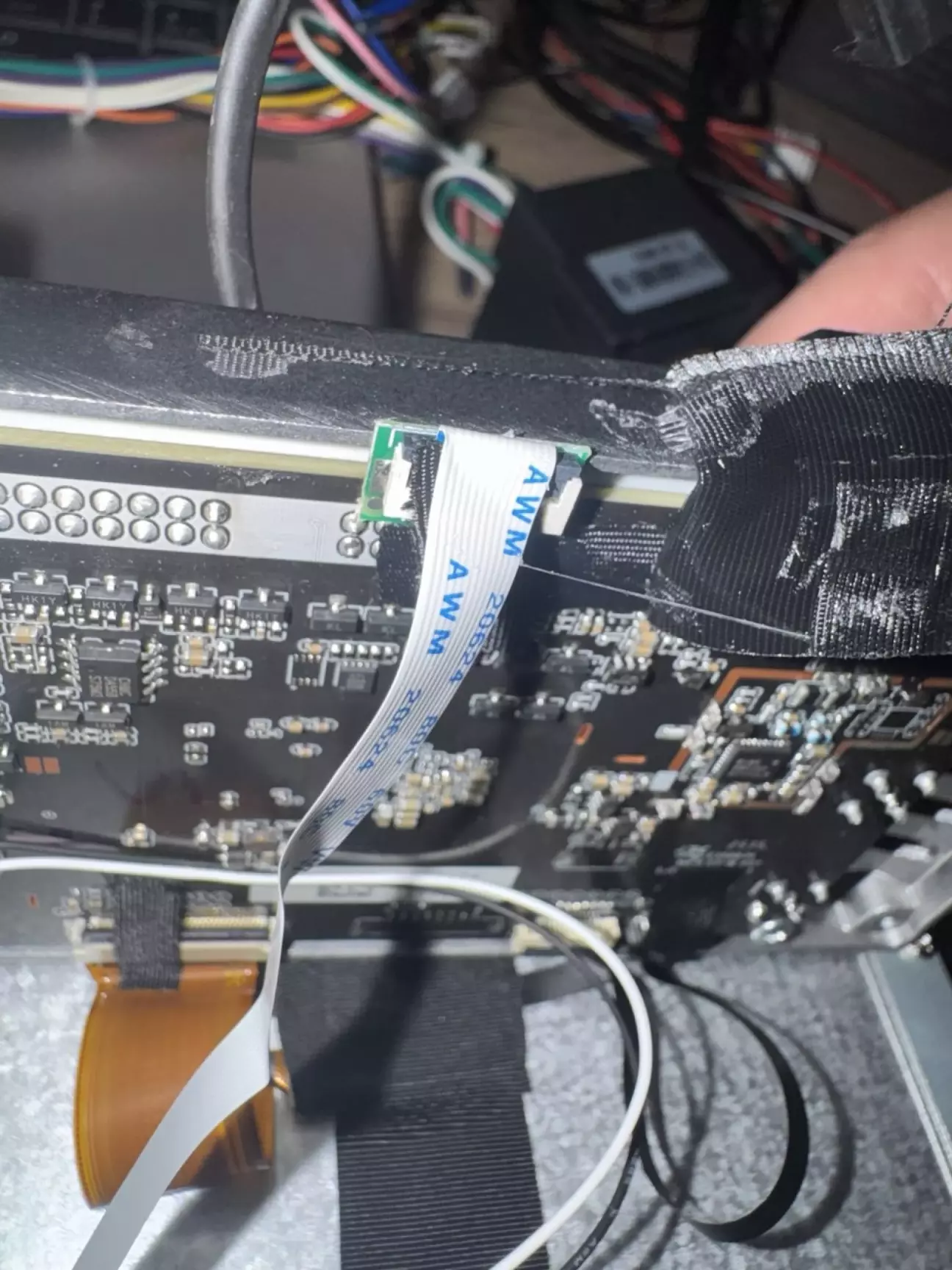

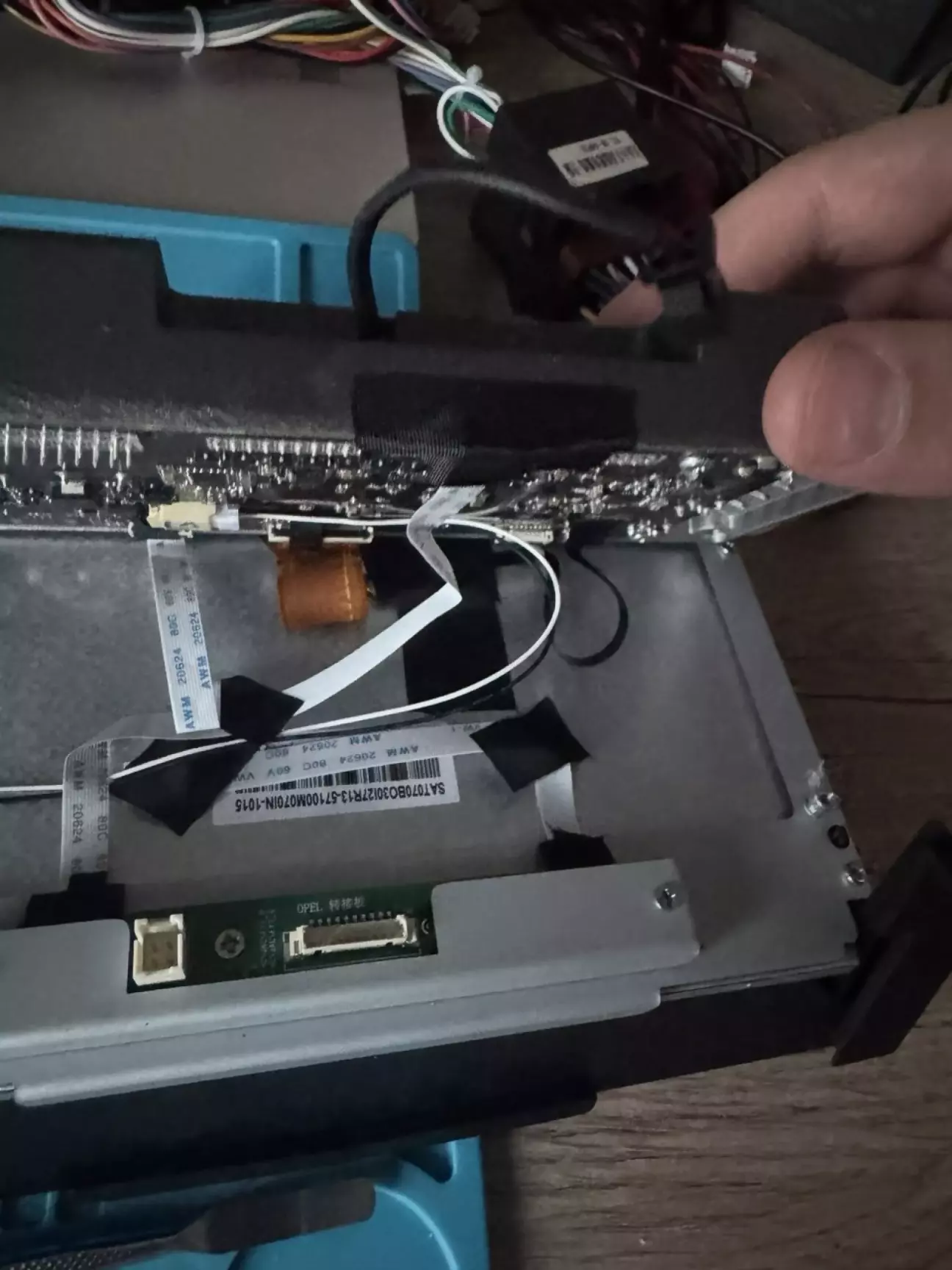

Поїхали розбирати, бо треба зробити звук. Перший сюрприз - шлейф іде до 4 пін USB роз'єму.

Зняв ацетатну стрічку, бо мені розібрати треба

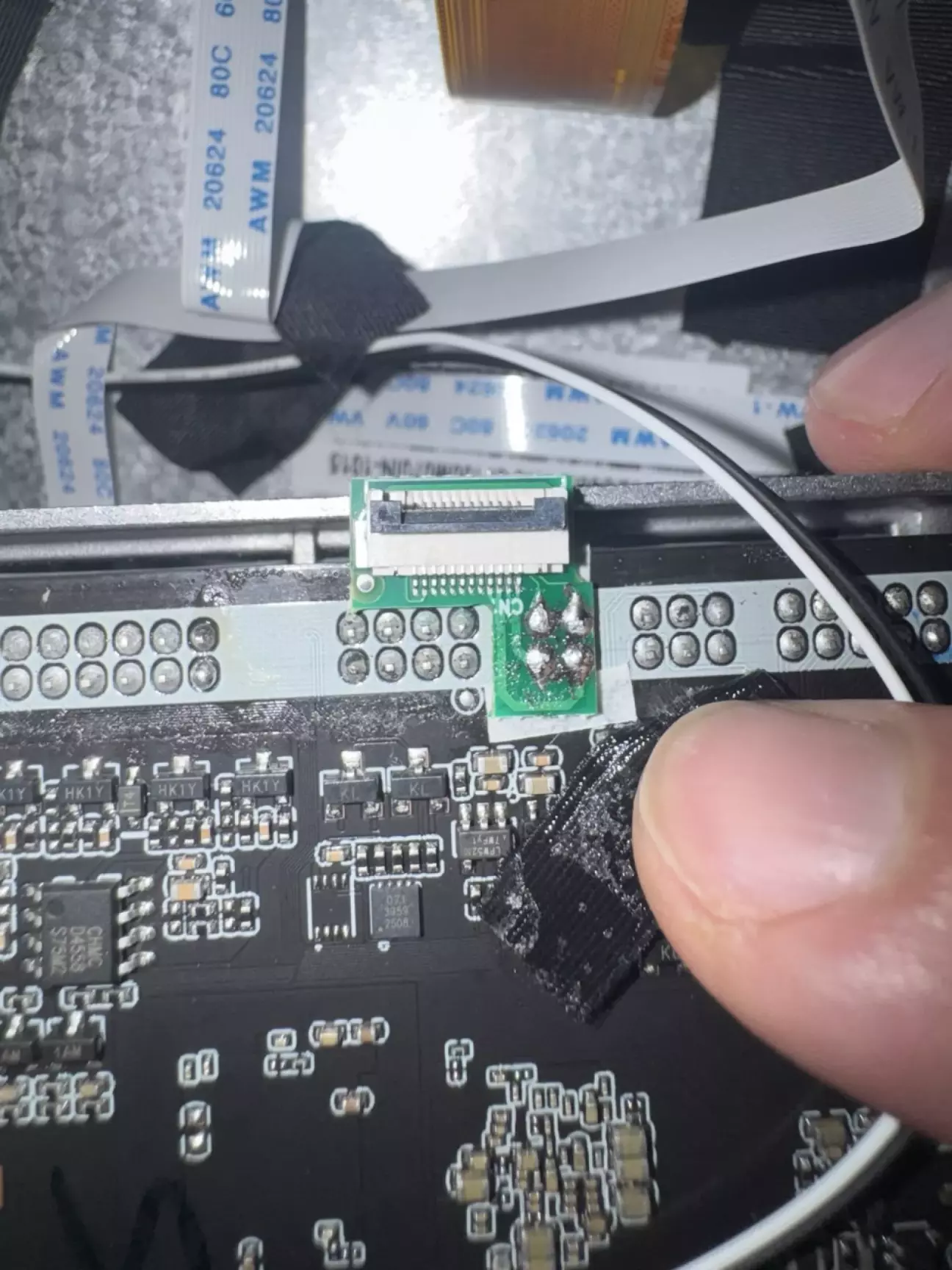

Рішення геніальних майстрів, шлейф й де до чогось подібного на канбокс прикручений до корпусу.

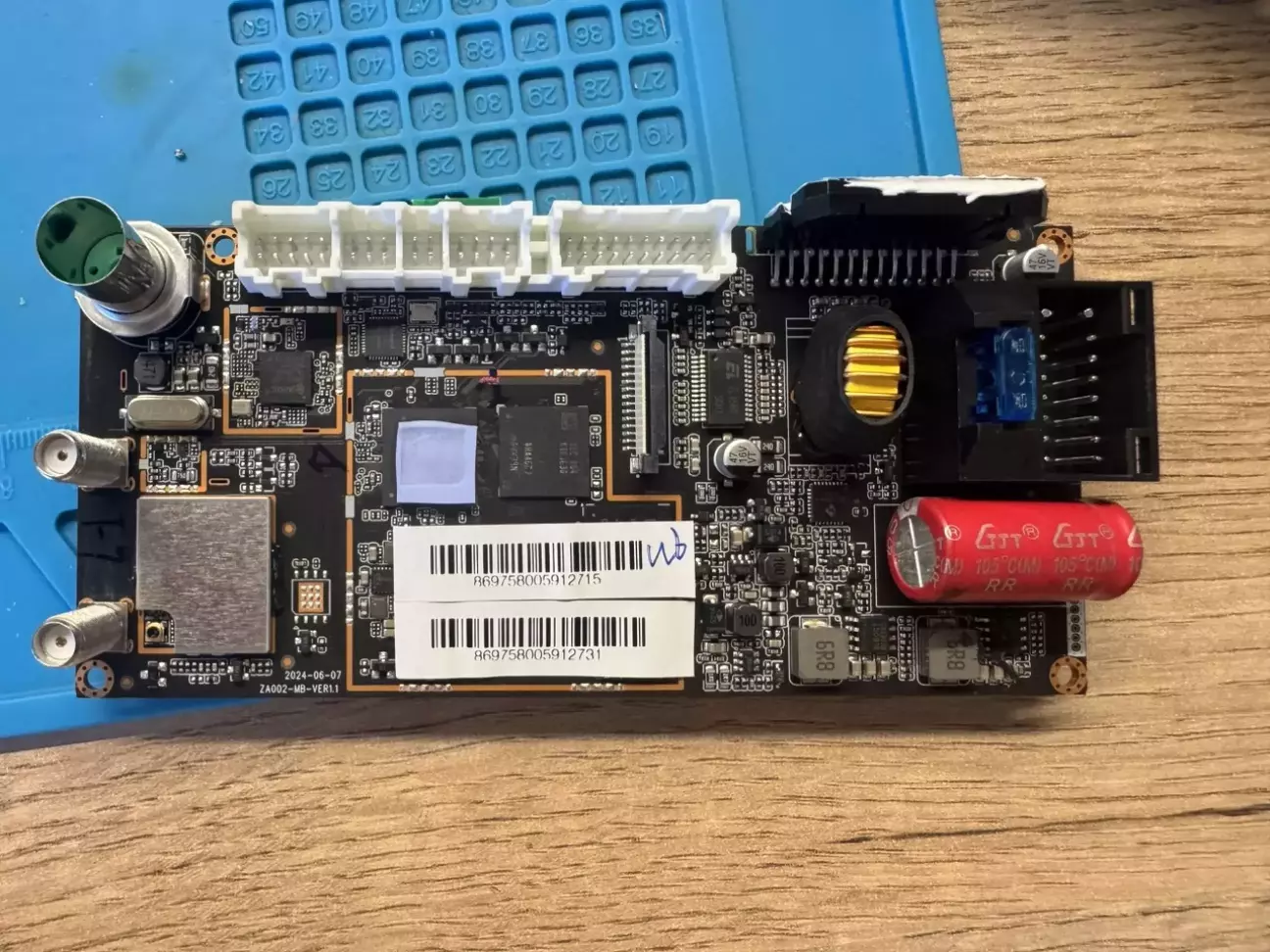

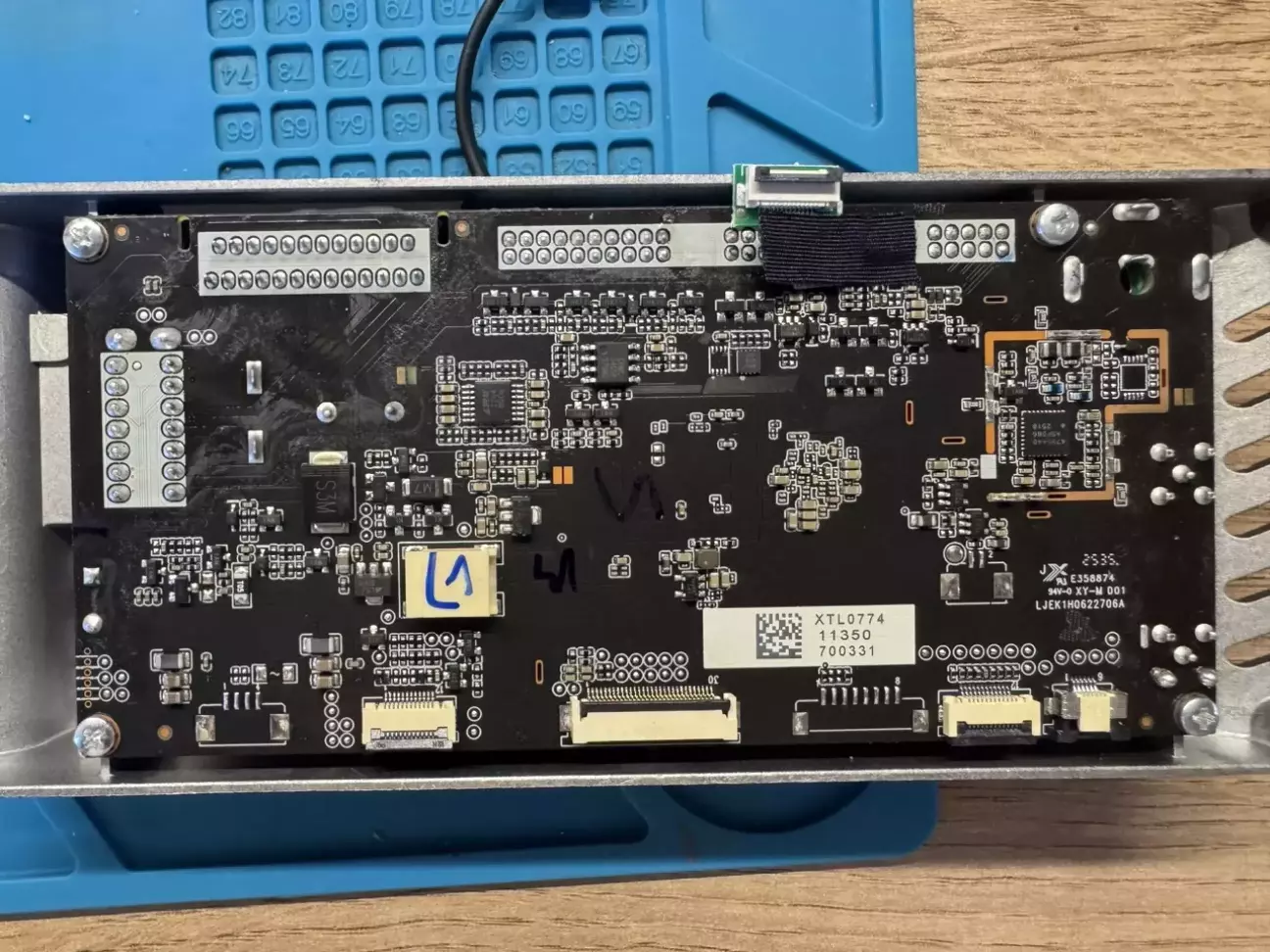

Загальний вигляд плати, спочатку подумав що схожа на K8523

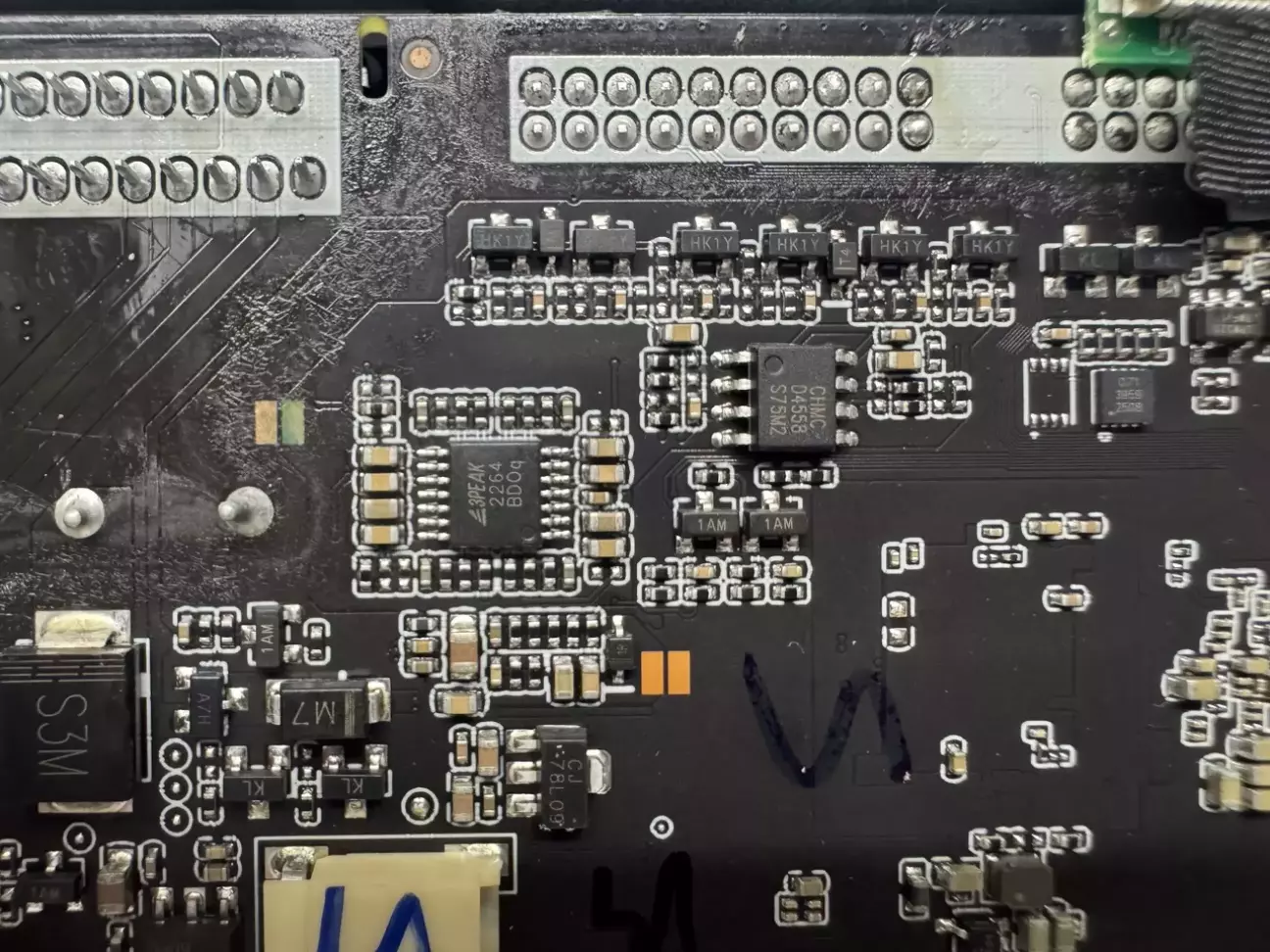

По середині бачимо один операційний підсилювач 3peak 2264 ще один chmc d4558. На цій стороні цікаве закінчилось

Перевертаємо. Тут теж не густо, звук без DSP ZL3560. Радіо і модем під екрануванням. YD7388 (гівна шмат) як основний підсилювач, від котрого катаються динаміки.

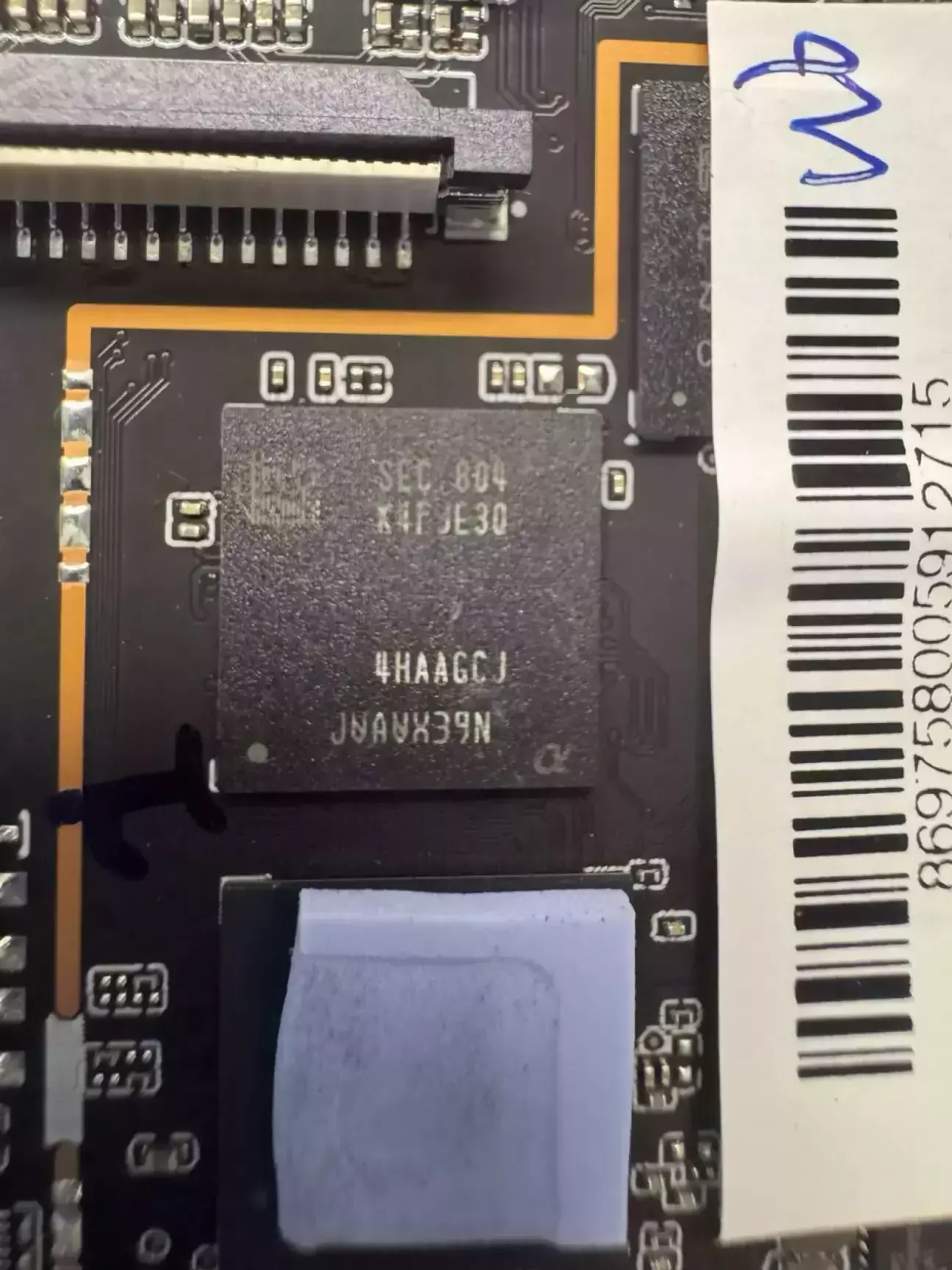

оперативки порахуйте самі скільки не доклали. При умові, що цей чіп на 4Гб. Постійна памʼять під наклейкою, якась китайська, не став відривати наклейку.

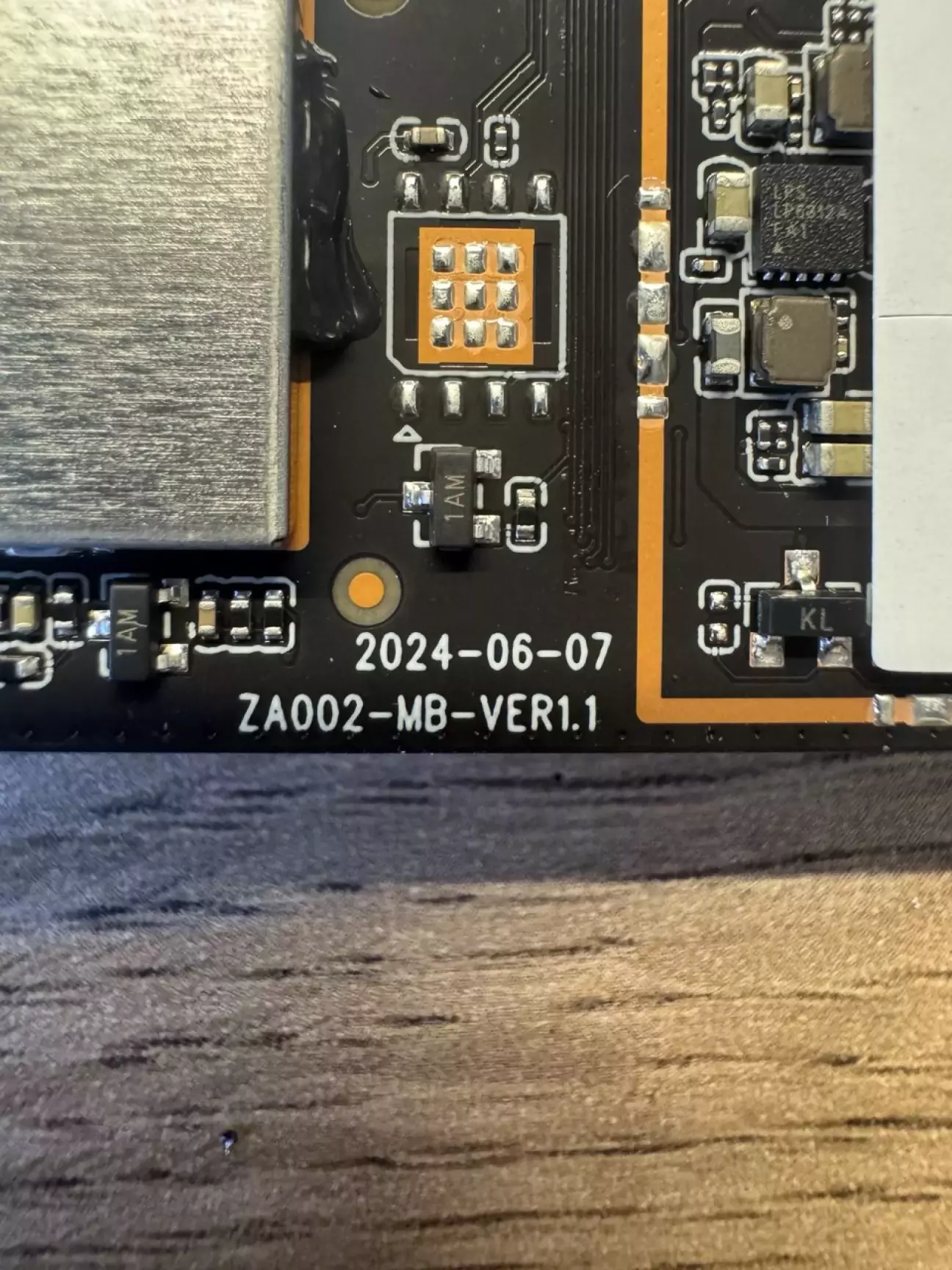

Маркування на платі

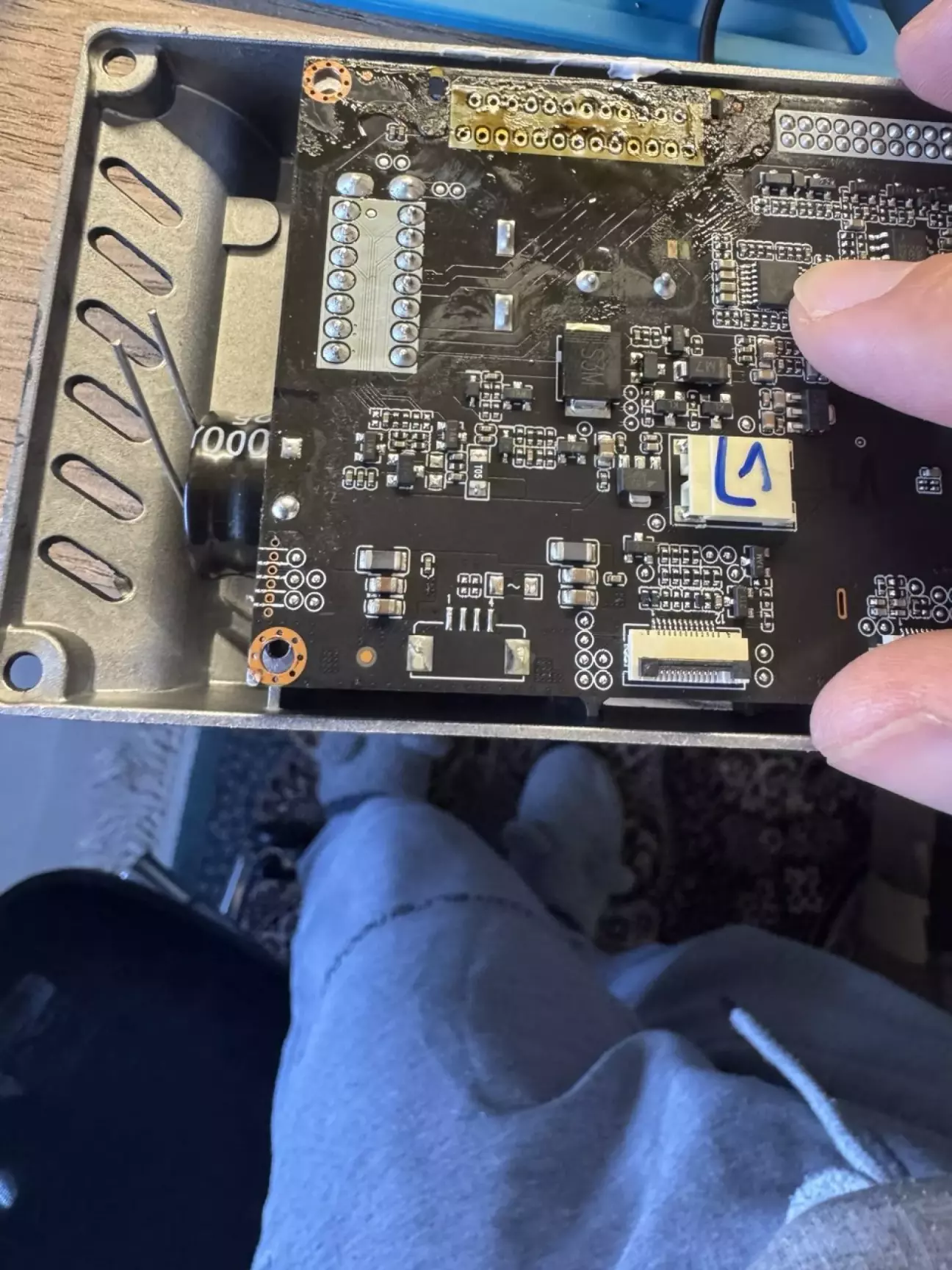

Конденсатор 10000мкФ на місце старого категорично не влазить

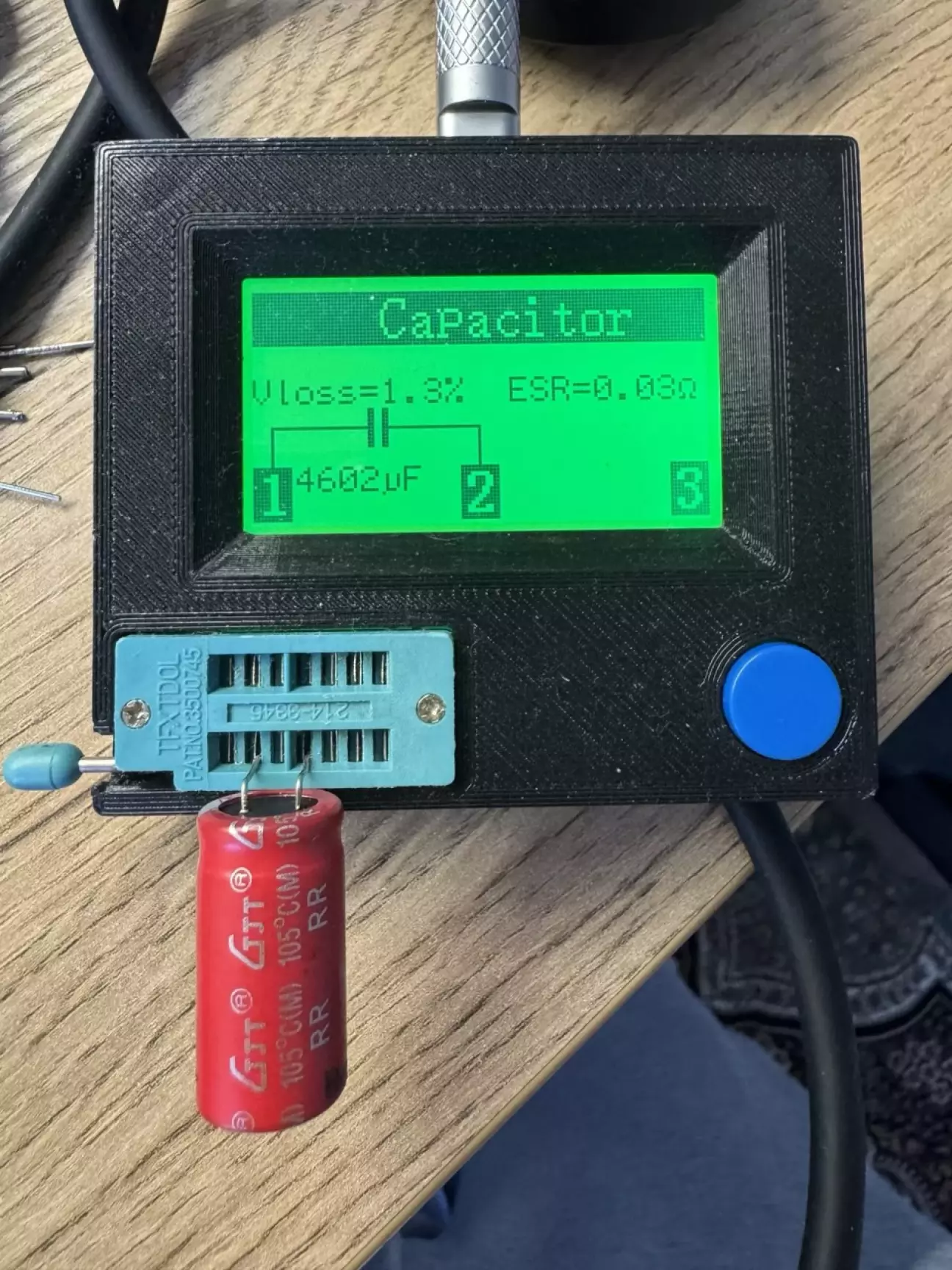

Старий з 4700мкФ має 4600 і це добре, лишаємо

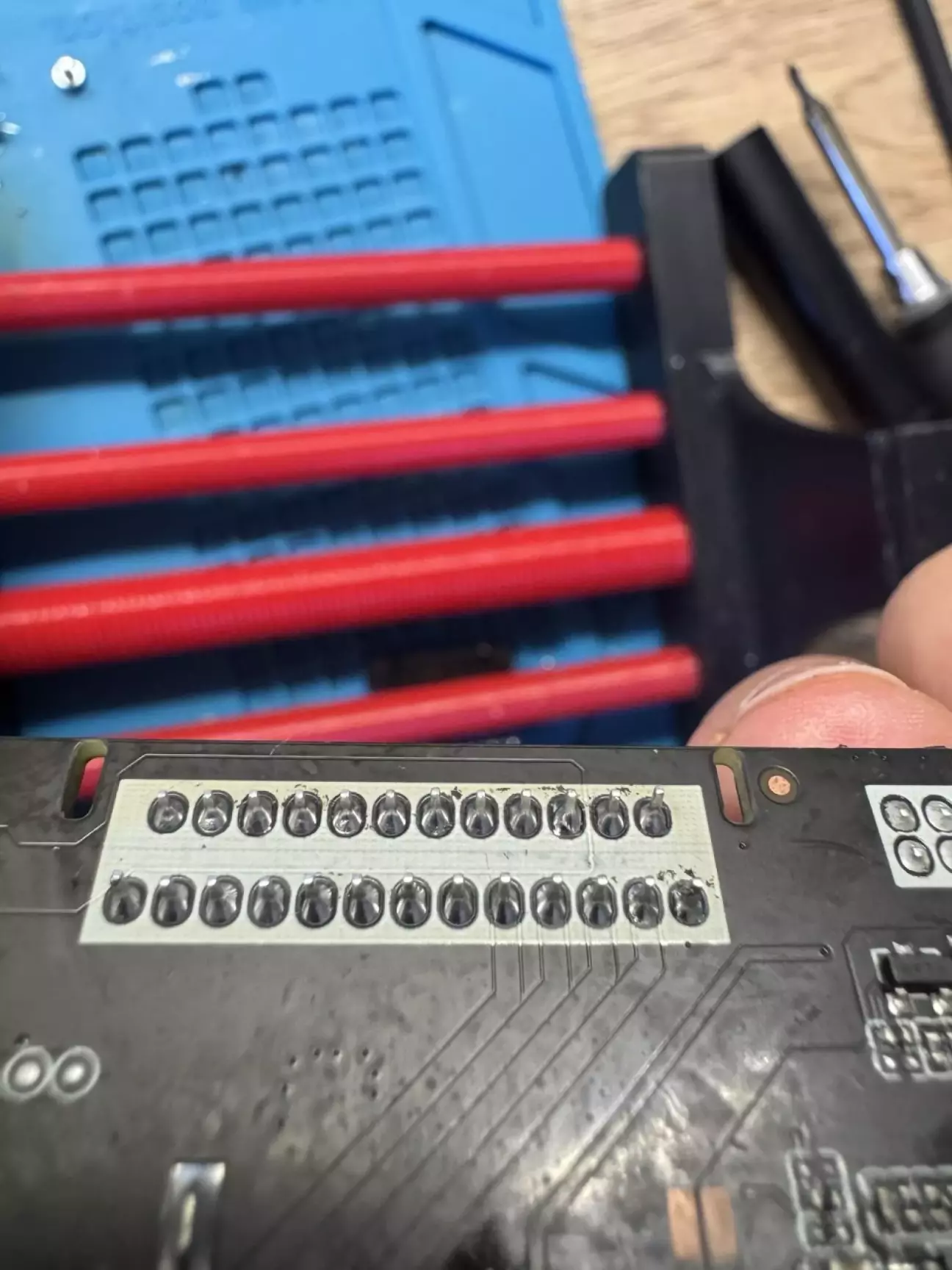

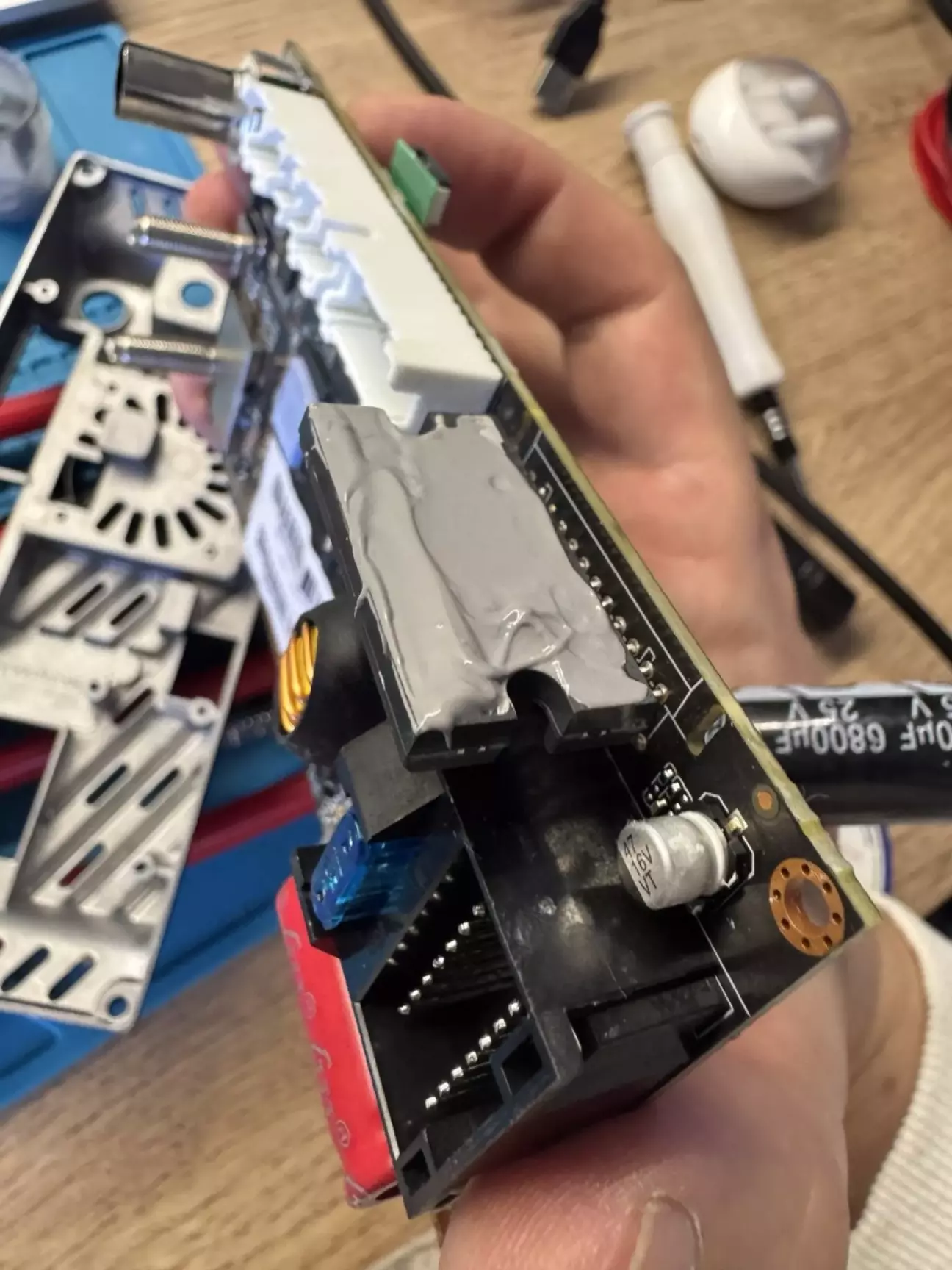

Запаяли підсилювач Pioneer PA2030A

Навалили правильної термопасти

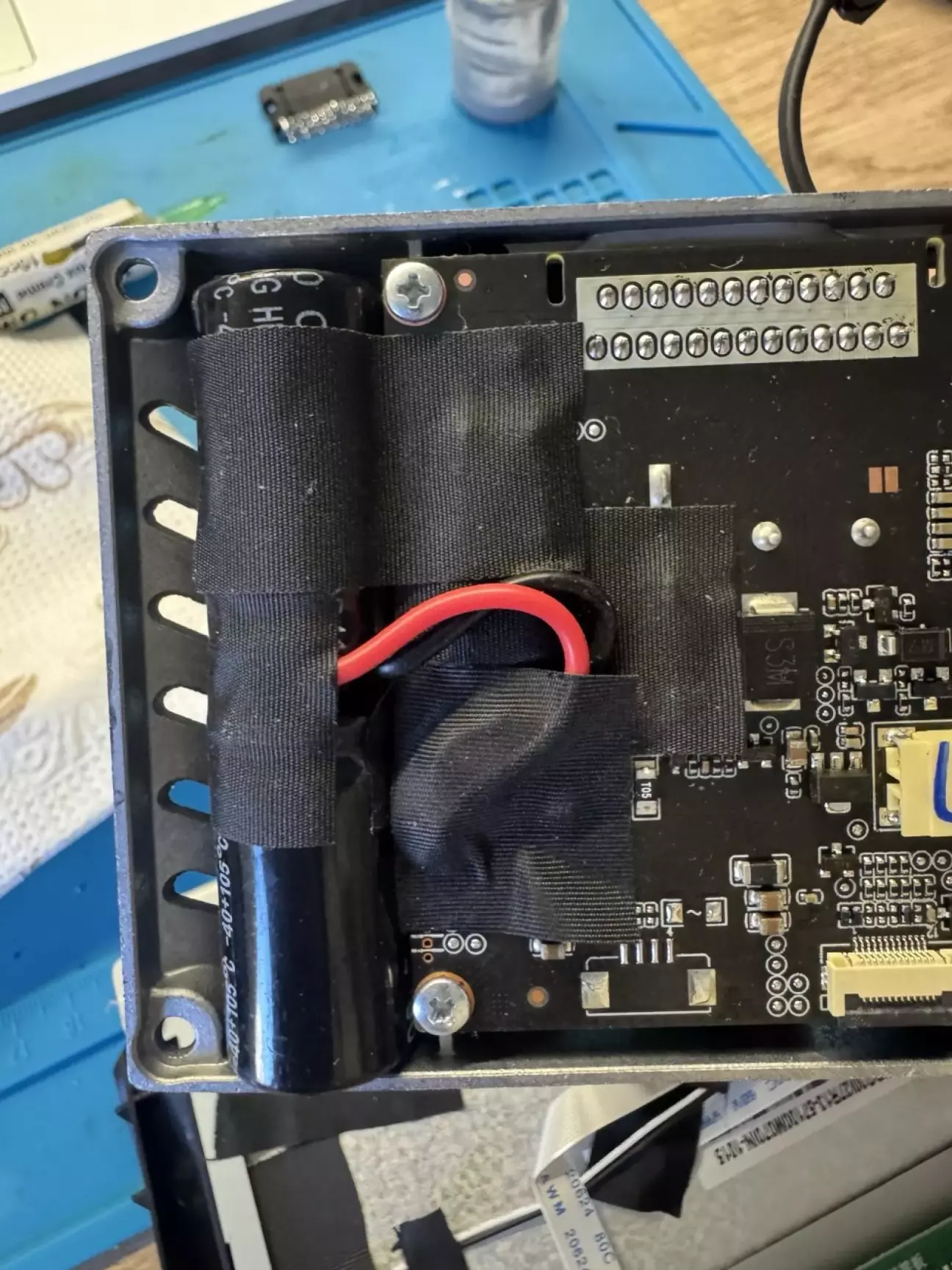

Так сі стало, що в той момент старий принтер я вже спакував на продаж, а новий тільки розпакував і ще не пробував його чіпати, тому сьогодні не зовнішній корпус, а 2х6800мкФ, щоби прибрати просадки по живленню + повернув заводський і все це сховалось в корпусі з пресованого рису. В цілому б вистачило і 6800+4700 але гуляти, так гуляти. В мене їх лежить від переробки FYT.

По цій платформі майже нічого немає. Ото працює як працює. Після мого колупання - грає файно, як на то, що було до того.

Дуже не рекомендую до покупки, а якщо вже купили, приходьте, трошки заграє після моїх маніпуляцій.
