QF001 (Roco K706), вона ж MG19, вона ж fake Topway TS10

Навігація по моєму блогу тут: https://driver.top/user/8465/

-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-

Вперше ця мультимедіа приїхала живою, тому будемо оглядати, ремонтувати і покращувати.

Попередня приїхала з 12ма вольтами, що щедро пройшлися по платі через модуль 360, там був екзотичний дисплей 9.7 дюймів Тесла стиль, LVDS через перехідник на mipi. Намагаючись її діагностувати я спалив свій перехідник і прилип на 10 доларів на рівному місці і промучившись 3 дні дійшов до висновку, що я її зремонтувати не зможу. Замовник просто залишив її на донори.

Цей же екземпляр приїхав з дефектом «постійно перезавантажується, поки авто не прогріється. Далі працює як треба. Влітку проблем немає».

В цілому тут зовсім все не погано. Я навіть знаю людей, котрі скажуть, що добре. Рекомендувати не можу хоч тут і все знайомо ніби, але ж кляті нюанси.

Коротко про головне:

Платформа: QF001

Процесор: UniSoc UIS7862 (або і S)

Оперативної від 2 до 6 ГБ

Постійної від 32 до 128Гб

Якийсь радіомодуль (бачив 2 різні)

Опційно модуль 360

Android 10

LTE, WiFi, Bluetooth

Ви можете сказати, що це ж FYT UIS7862(s) або Topway TS10(s). Але ніт, процесор той же, а виріб зовсім інакший. Здешевлений, інфо мало, прошивок і камтомізацій теж. Хоч і не безнадійно. В цілому якщо доларів на 30 дешевше за два названі достойні варіанти на цьому процесорі, то має право на життя.

Коробка гарна. Написано 6/64. Угу, плавали.

Молодшу сестрицю QF005 ми оглядали, там я писав - бачите фіолетові розʼєми - тікайте. З синіми все те саме в цілому, але тут таки трошки краще.

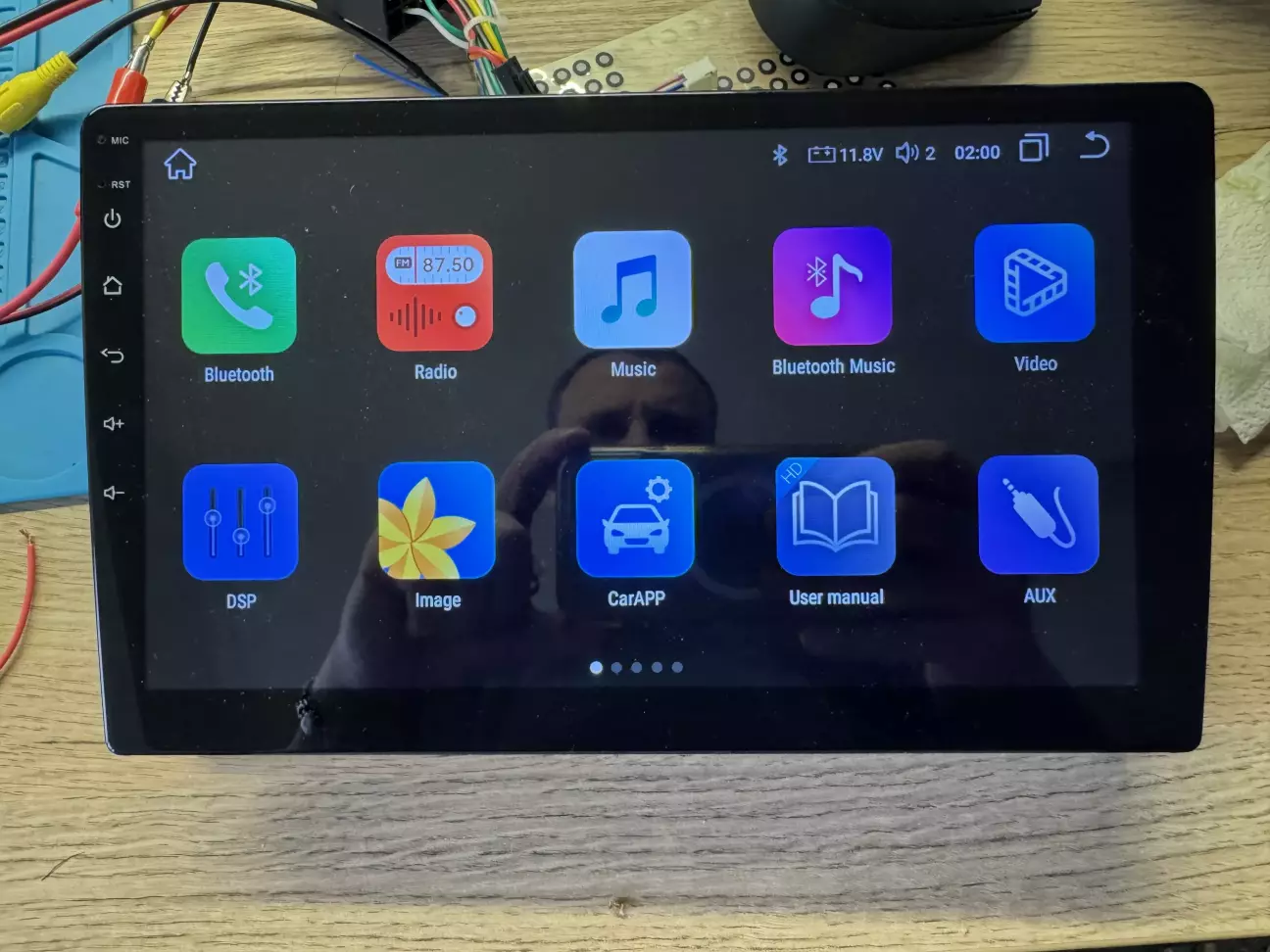

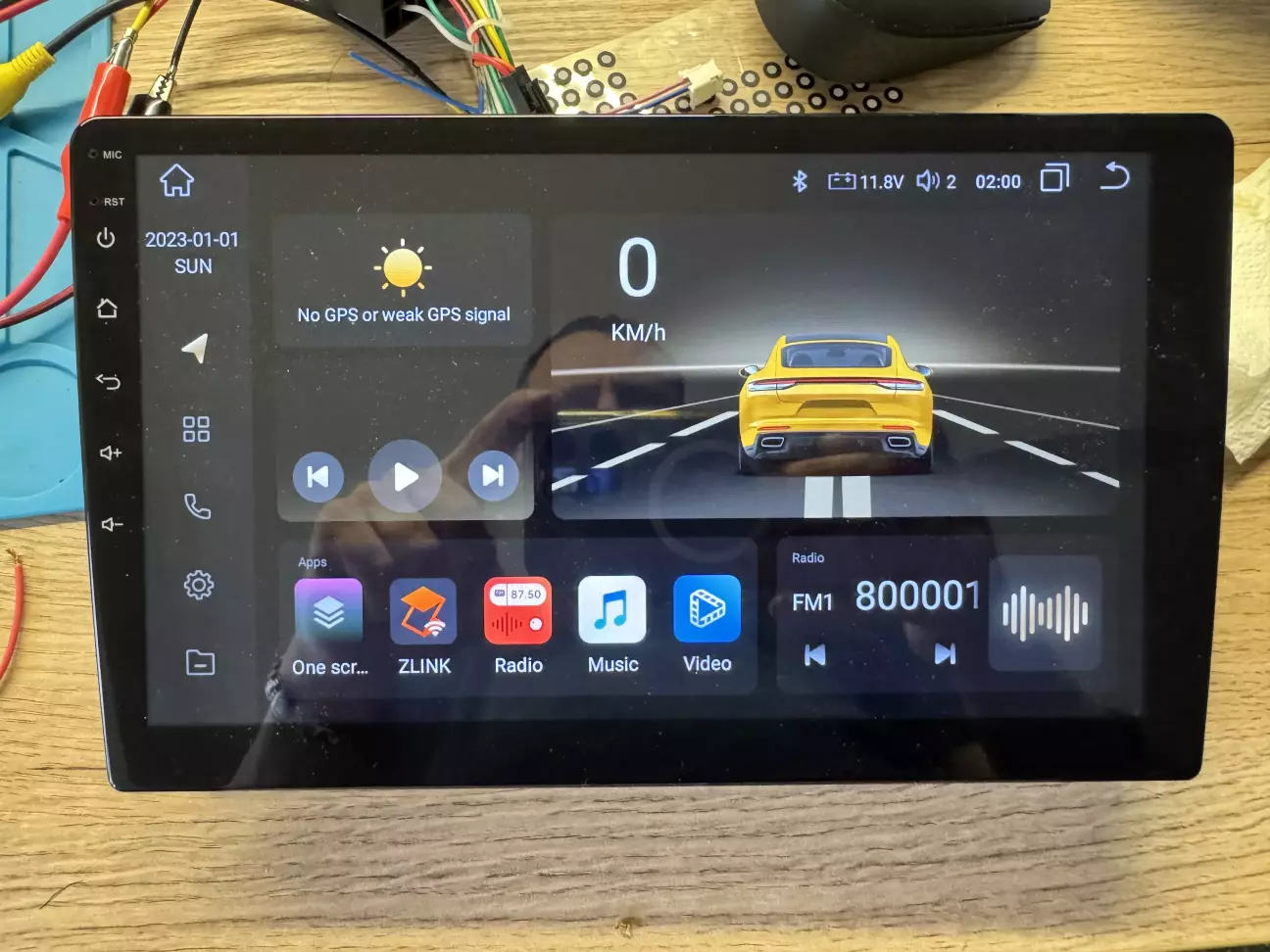

Інтерфейс

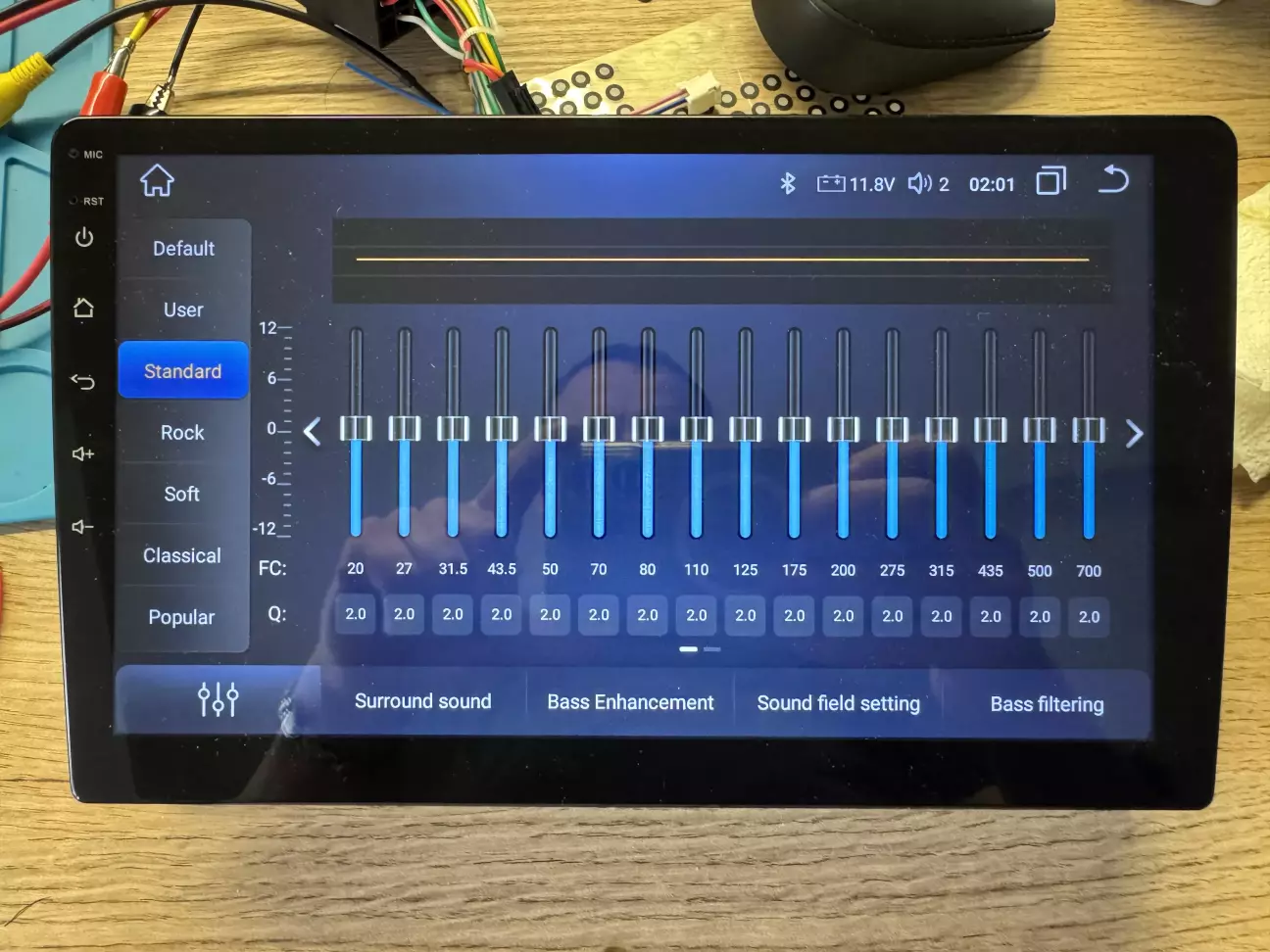

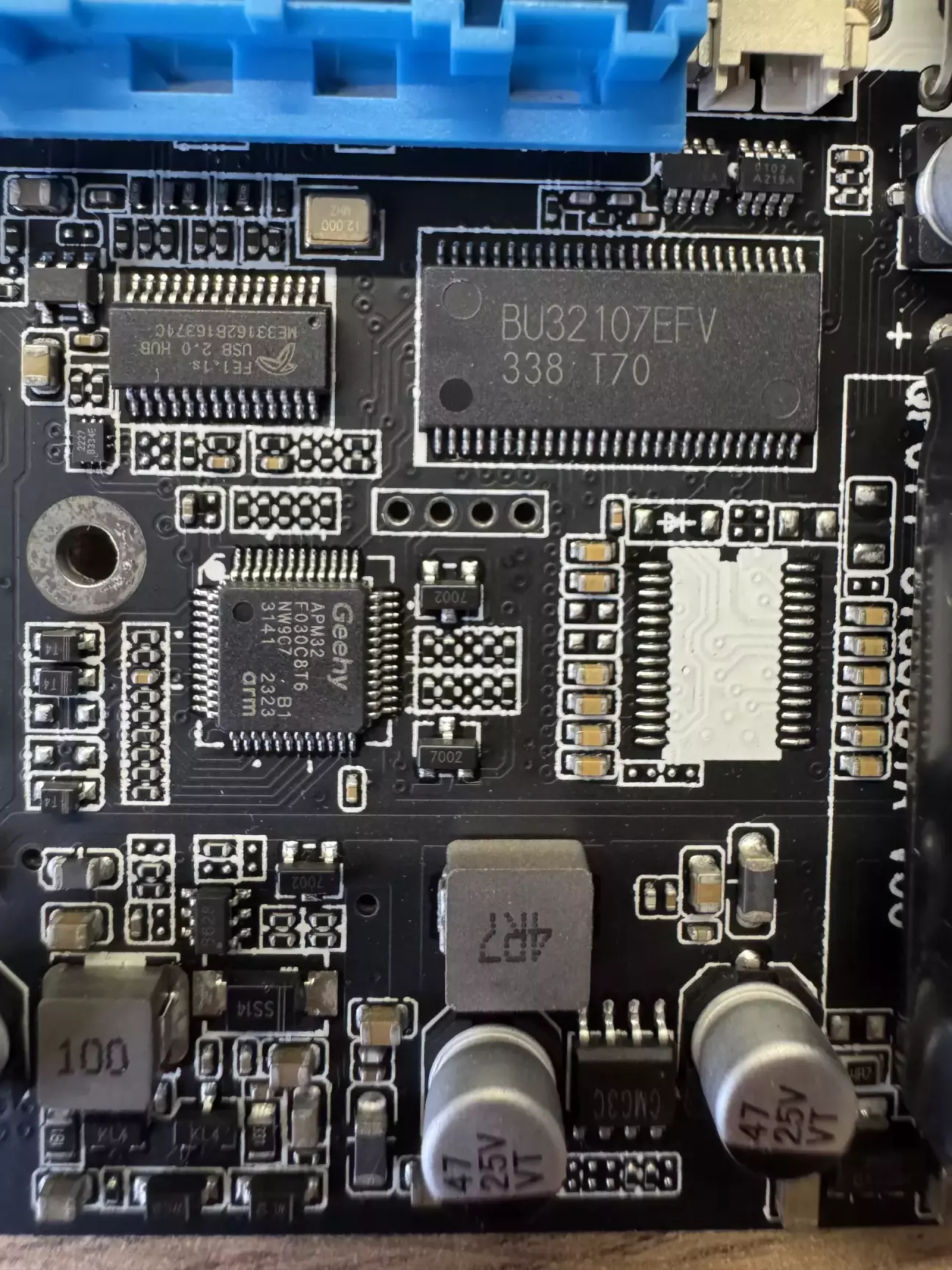

Еквалайзер, доречі, DSP ROHM BU32107 тут в наявності, що побачимо ще.

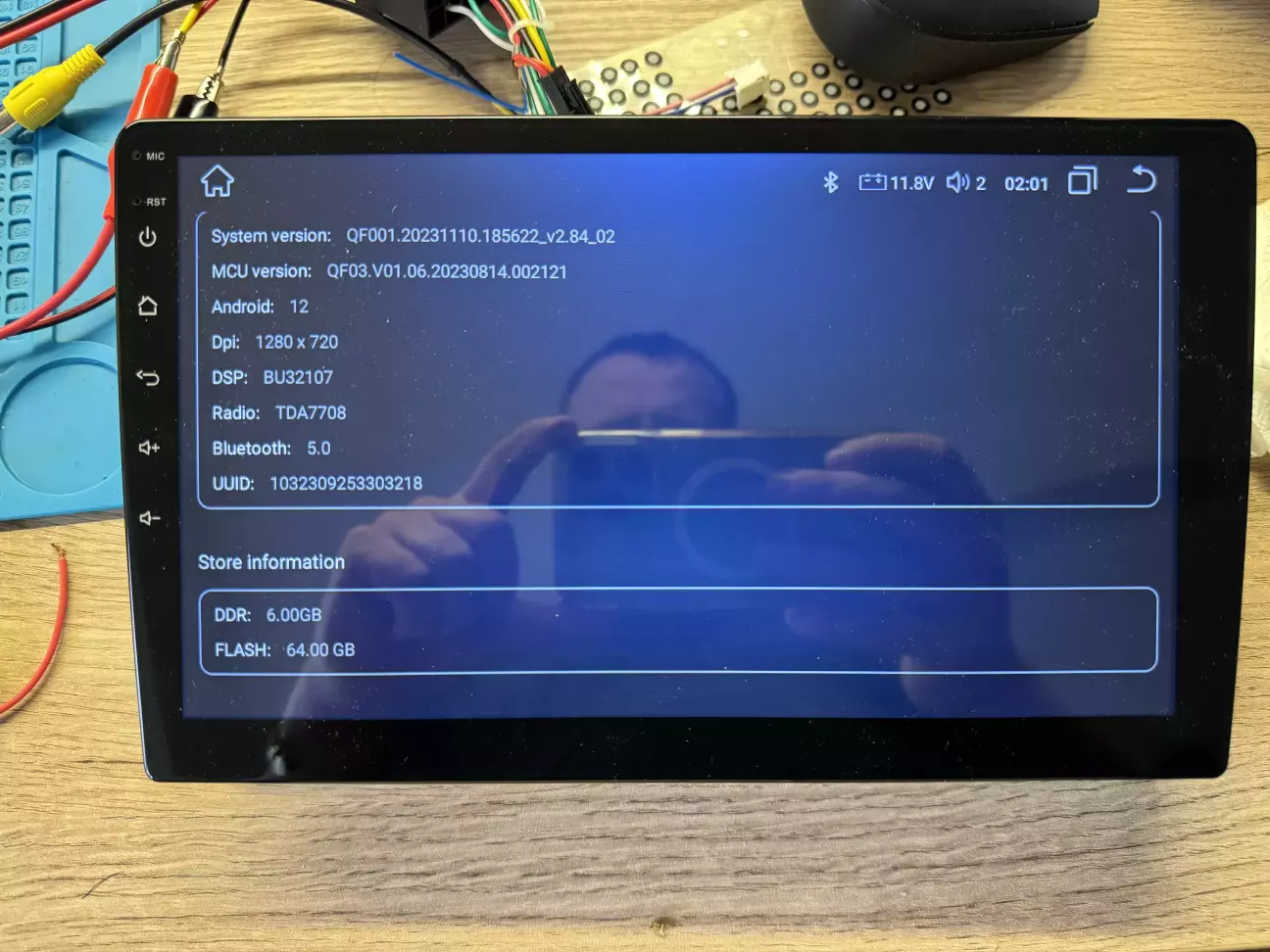

6/64 рідкість, тому це б перевірити треба.

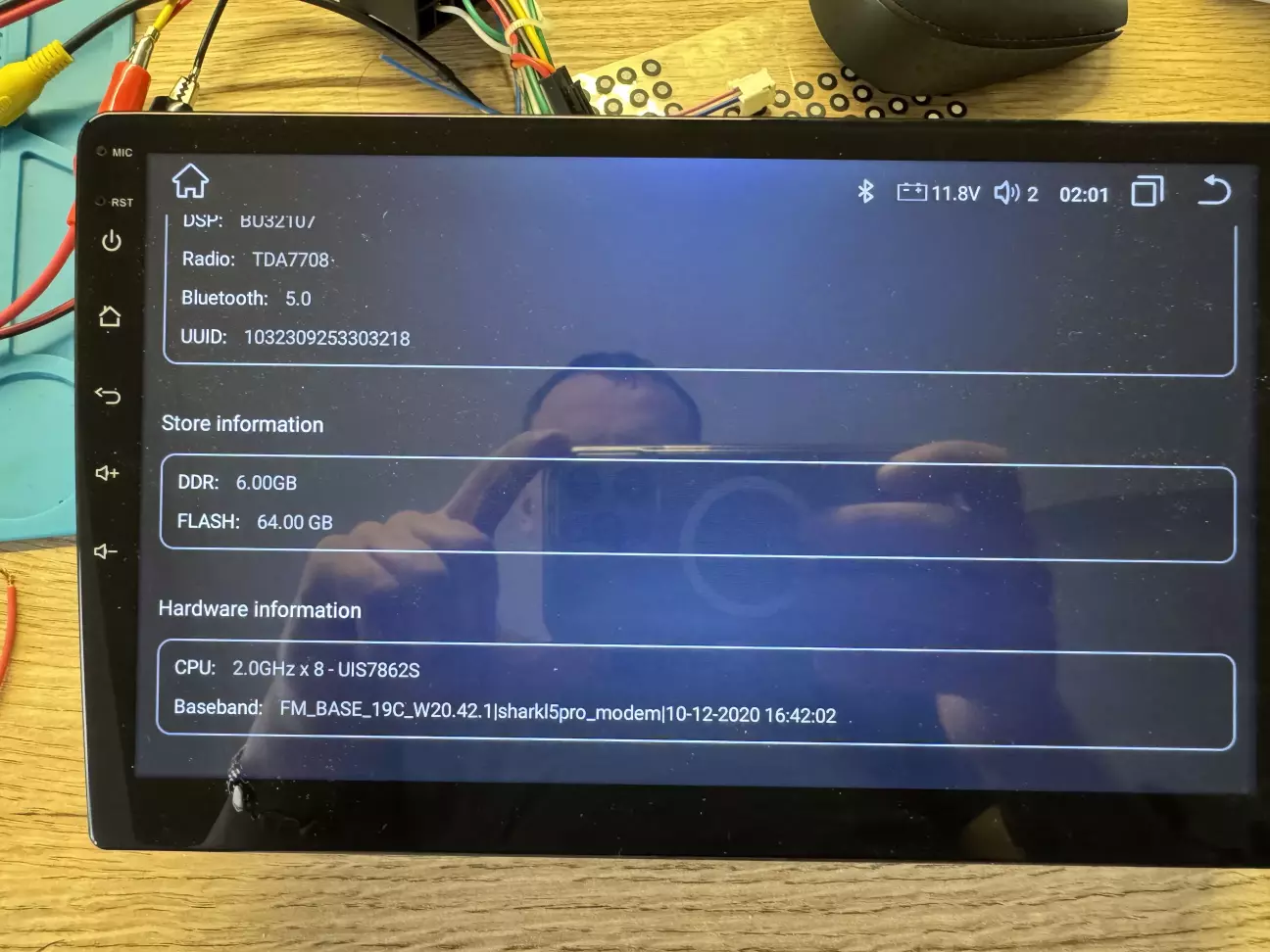

Зафіксуємо, що і процесор тут має бути 7862S.

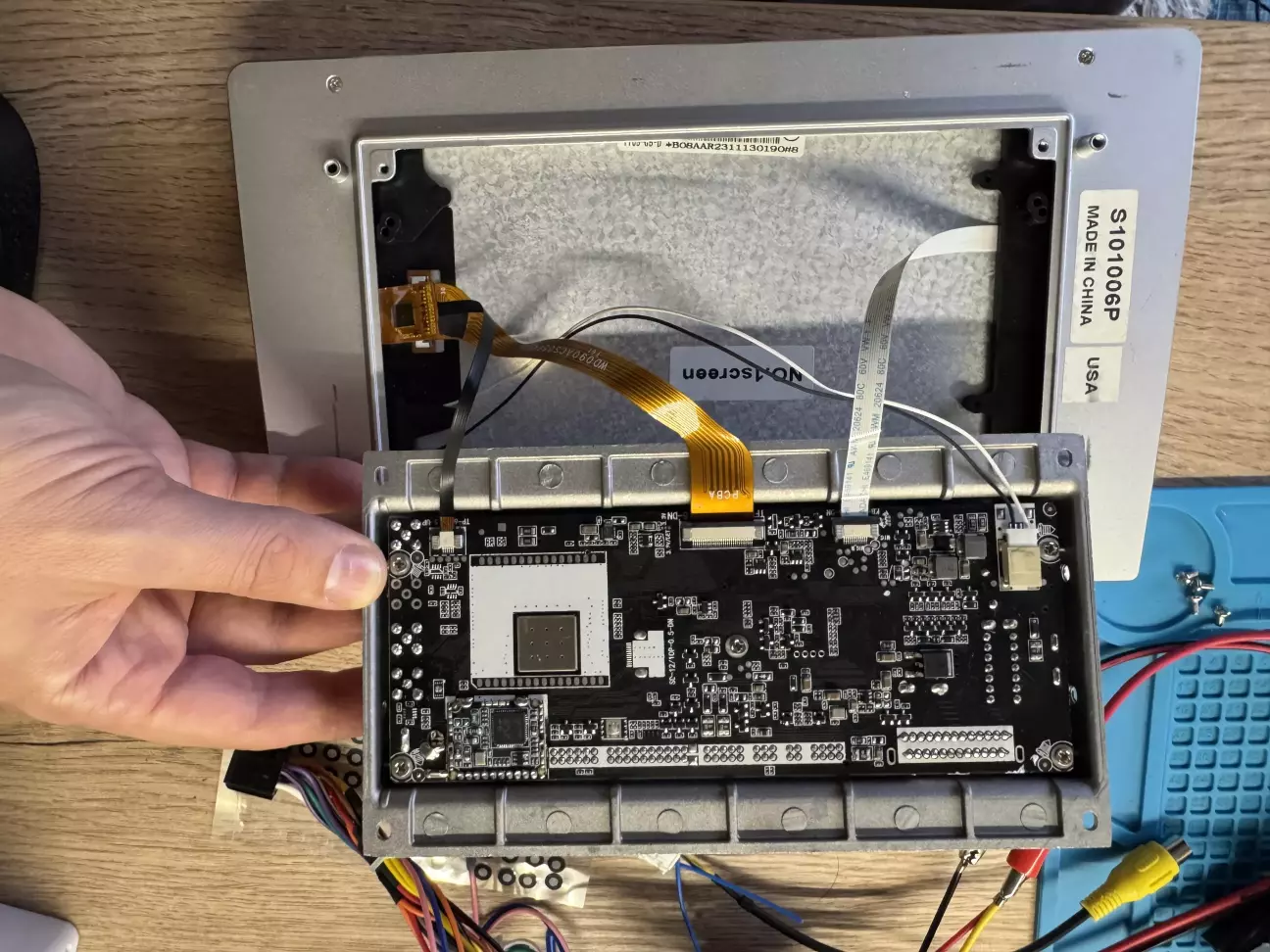

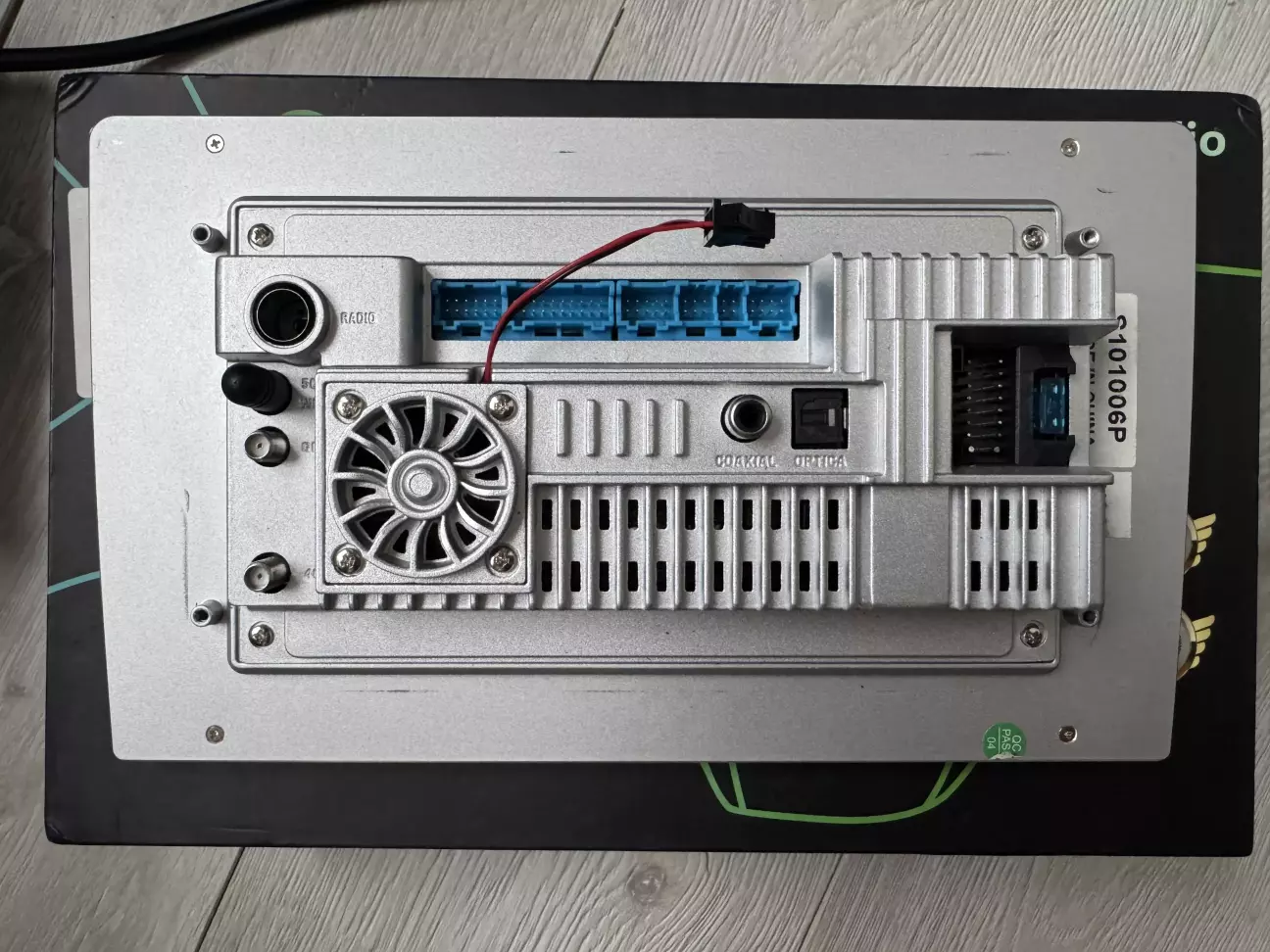

Відкриваємо. Місце під модуль 360 пусте, радіочіп без екранування, дисплей 30 pin mipi.

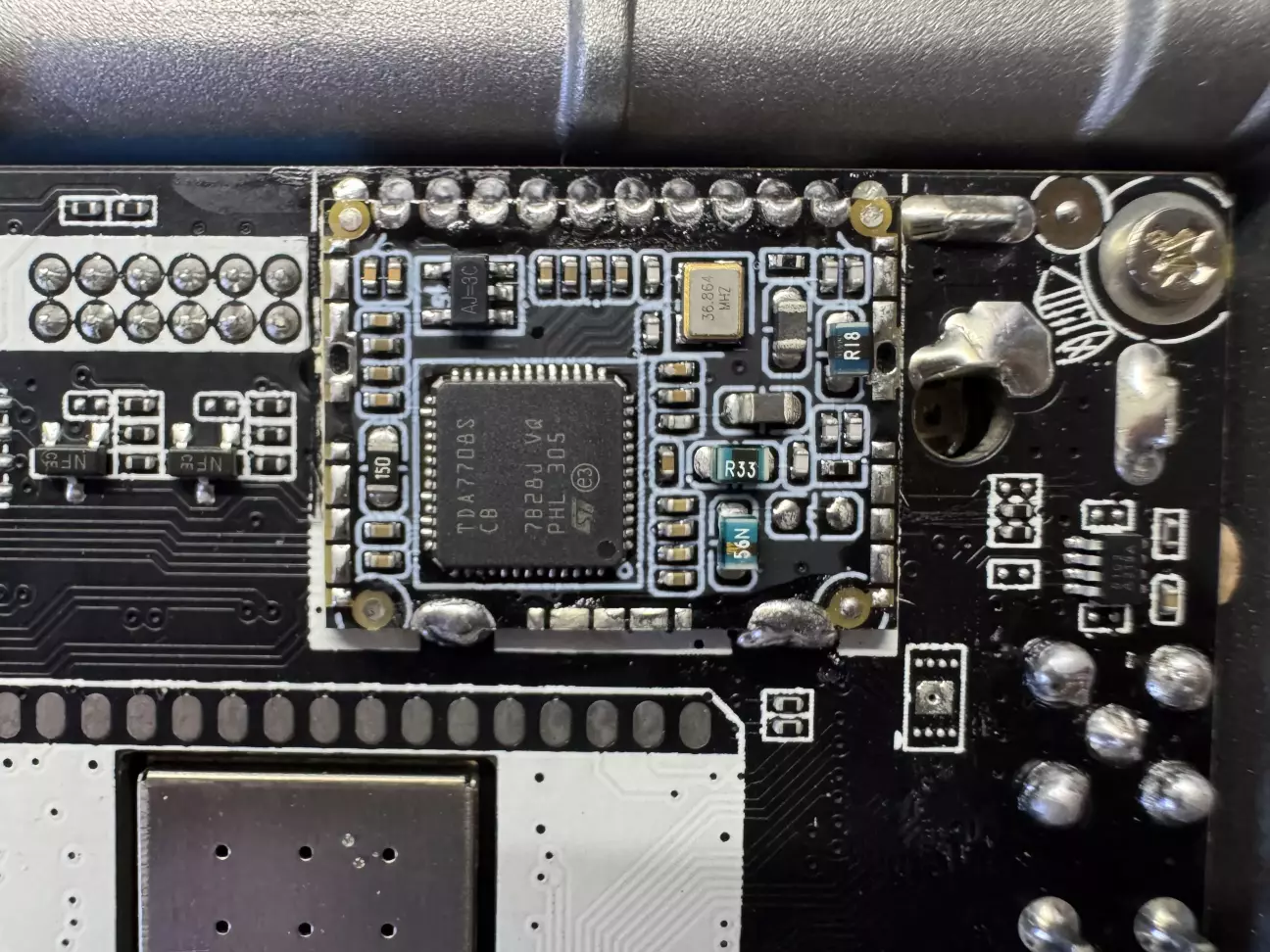

Радіо на TDA7708, норм

Мосфет намазюканий маркером, Б.В.

З іншої сторони цікавіше, роздивимось детально.

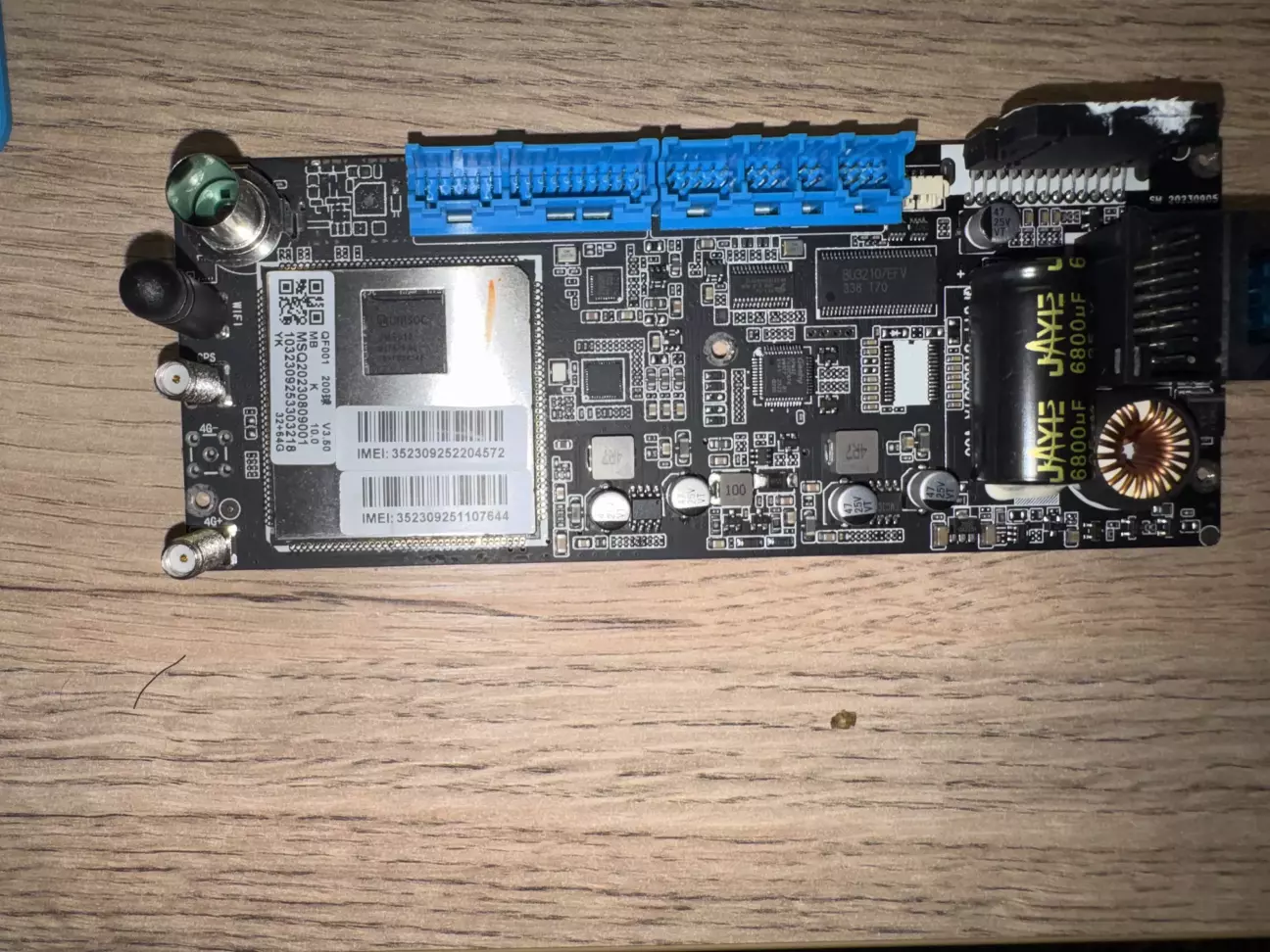

Процесорний модуль менший і компактніший ніж а FYT, кришка на застібках, але тут вже видно (на моїй фото не дуже, що процесор UniSoc UMS512… це той же UIS7862, але без S, тобто частота його 1.8 ГГц, а не 2.0. Перше неспівпадіння.

Зняли кришечку і побачили, що, постійної памʼяті тут не видно, вона з іншої сторони, під припаяним вже екраном, до неї не поліземо без потреби. Спалити і відвалити її нам не треба, думаю 64 Гб реально.

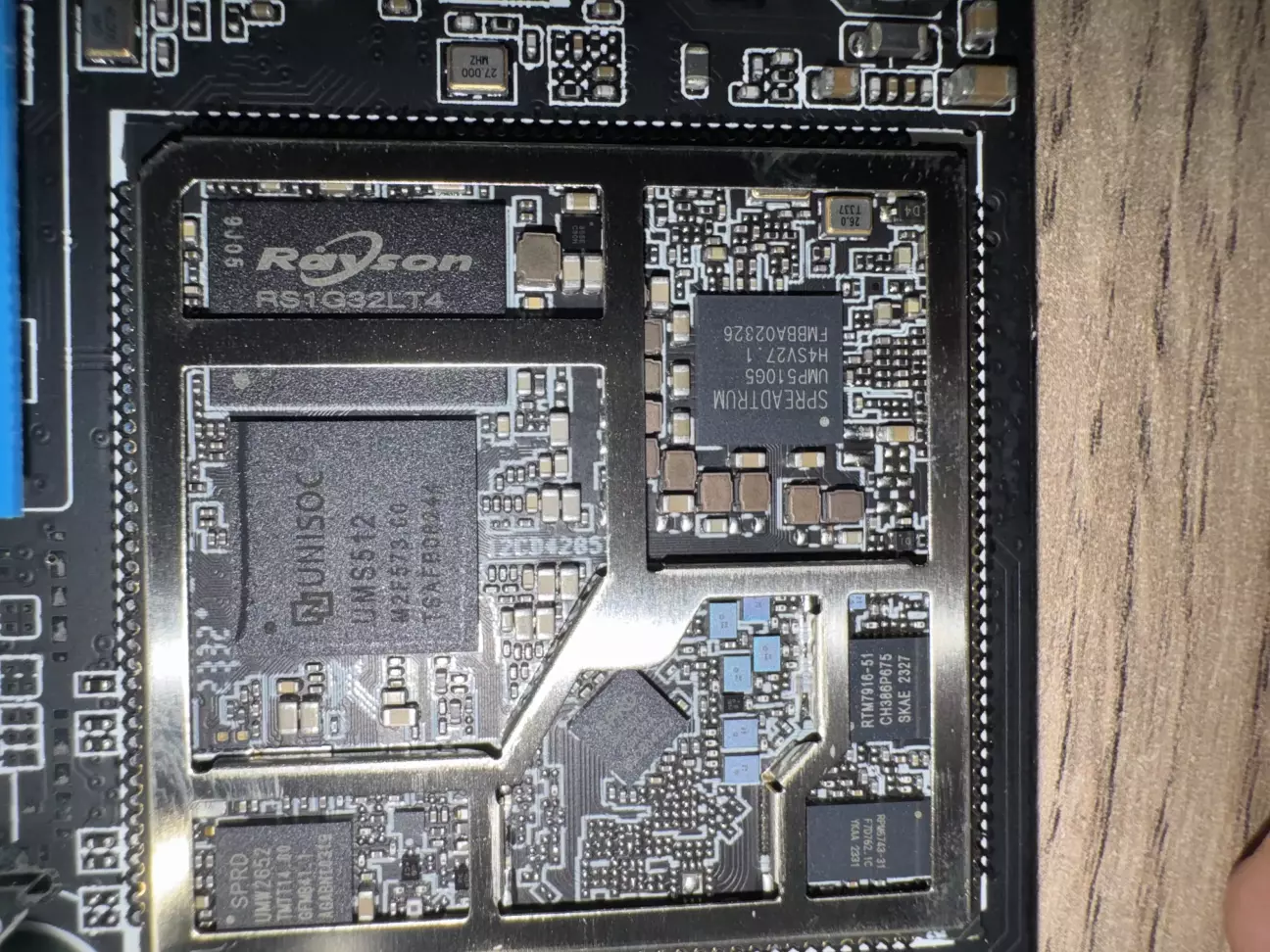

Маркування процесора стало видно, і памʼяті теж. Так от, цей Rayson на 4гб, а не на 6. Отакої ніколи такого не було, і от знову. Я думаю її і купили, бо 6Гб, по ціні 3х.

DSP все чесно як заявлено, є USB hub Fe1.1 USB2.0, MCU стандарт для багатьох платформ.

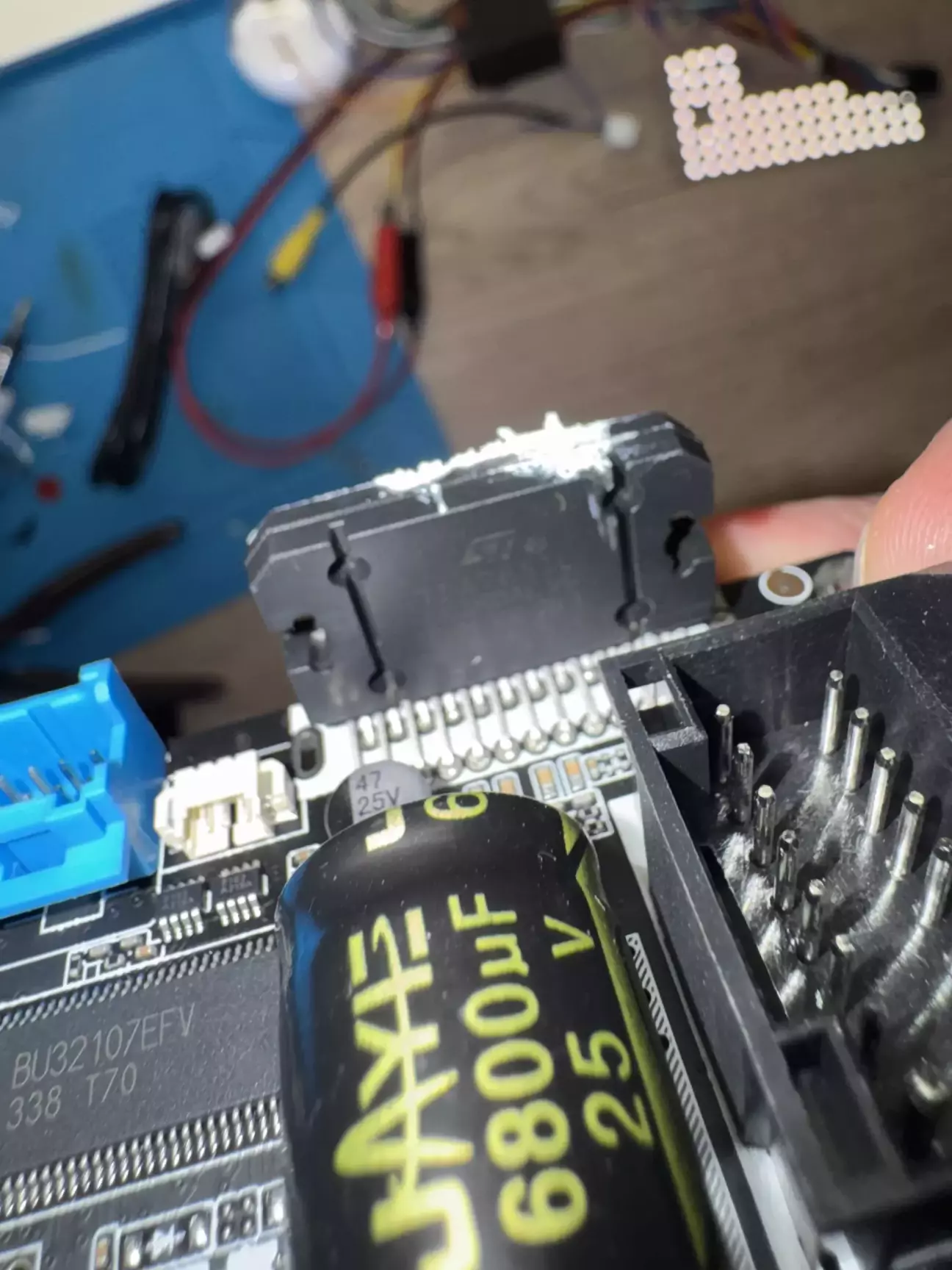

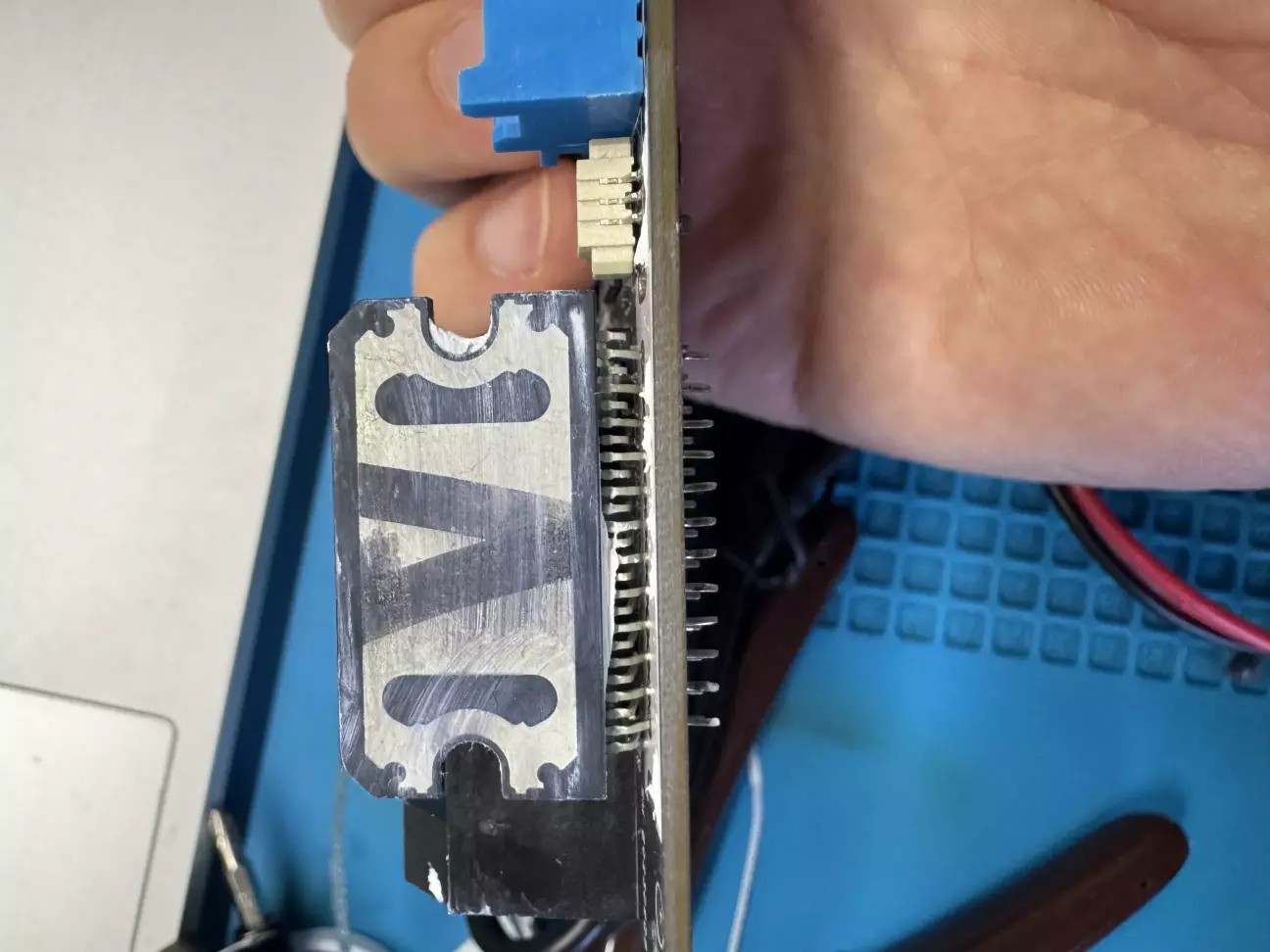

TDA7851L + конденсатор на 6800. Не погано.

Проблему клієнт описав чітко і рішення він знайшов в інтернеті теж. Дуже за то вдячний, мені лишилось тільки порухати резистори.

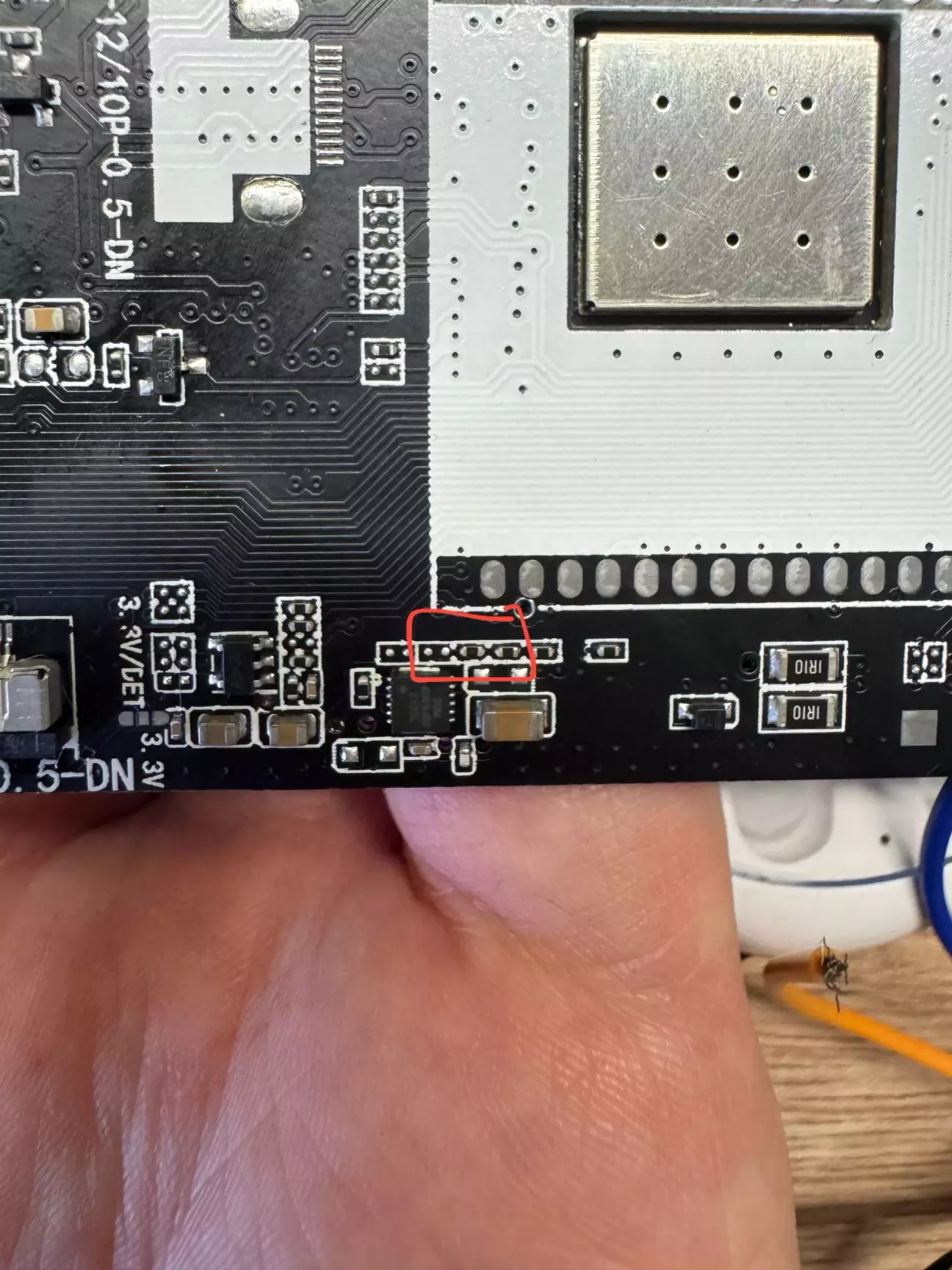

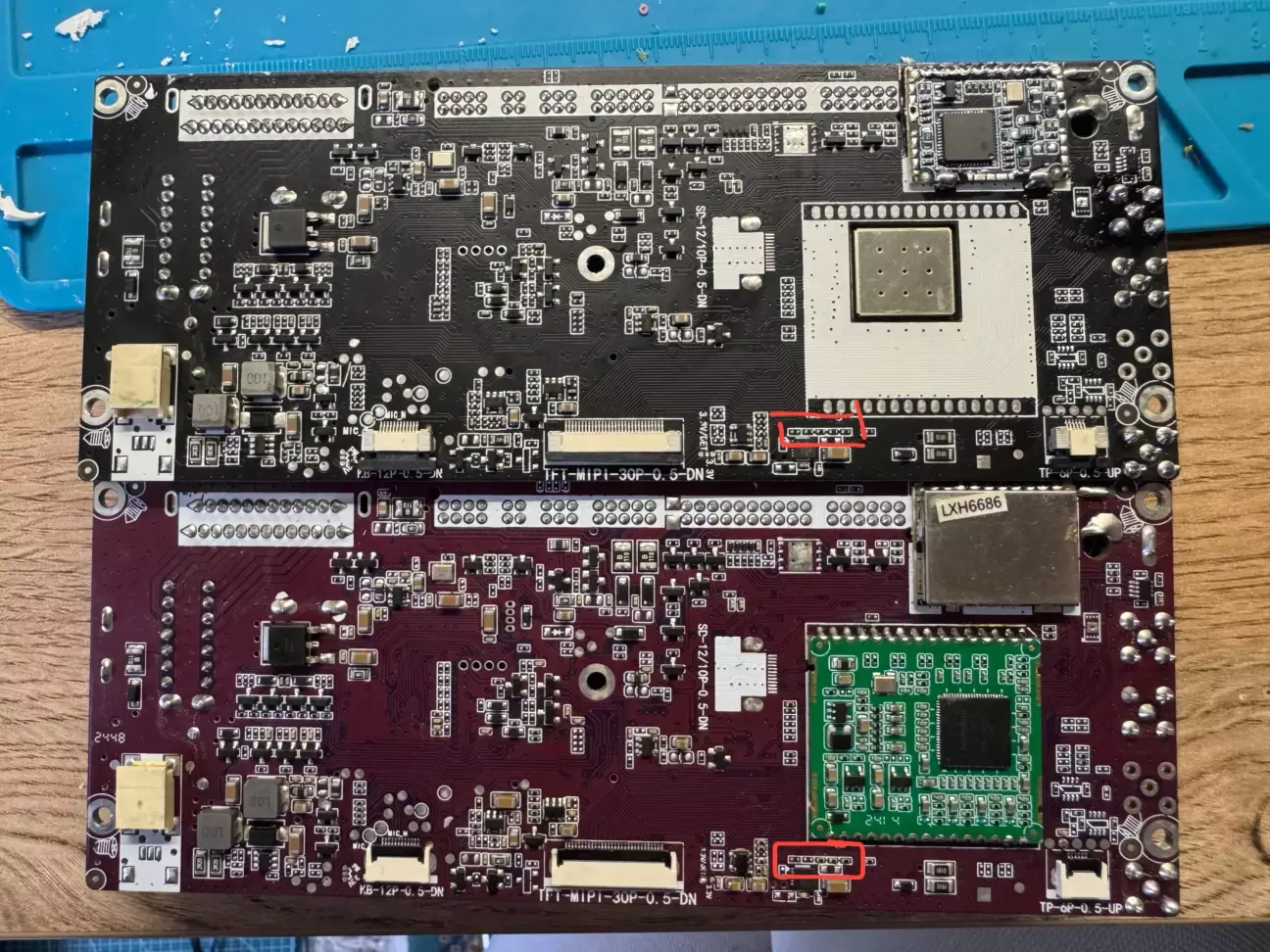

Чорна плата - клієнтська, фіолетова з донорів. Червоним виділено зона уваги. На чорній на 1 резистор більше і 2 резистори не нульового номіналу. А ота мікросхема, котра поруч з ними, в мороз працює неадекватно і рубає живлення ядра. Фіолетова вилікувана від цієї дитячої проблеми ще на заводі, якби не була, довелось би шукати резистори потрібного номіналу на платах або думати про перемички. На фіолетовій одного резистора немає і 2 по 0 ом, що фактично вимикає цю мікросхему виставивши поріг захисту в 6.8В для 5ти вольтових споживачів. Там же в інтернетах є інший спосіб - кинути перемичку і обійти її повністю. Перемичка то не наш метод, тому пересадив 2 нульовичка з фіолетової на чорну і прибравши 3 резистори великого опору з чорної. Мікроскоп брати лінь було. 0204 резистори при гарному освітлені бачу поки. Готовий результат, нічого не ясно, бо на них маркування немає. Кому цікаво читайте на XDA-Developers

Підсилювач міняти не просили, тому збираємо.

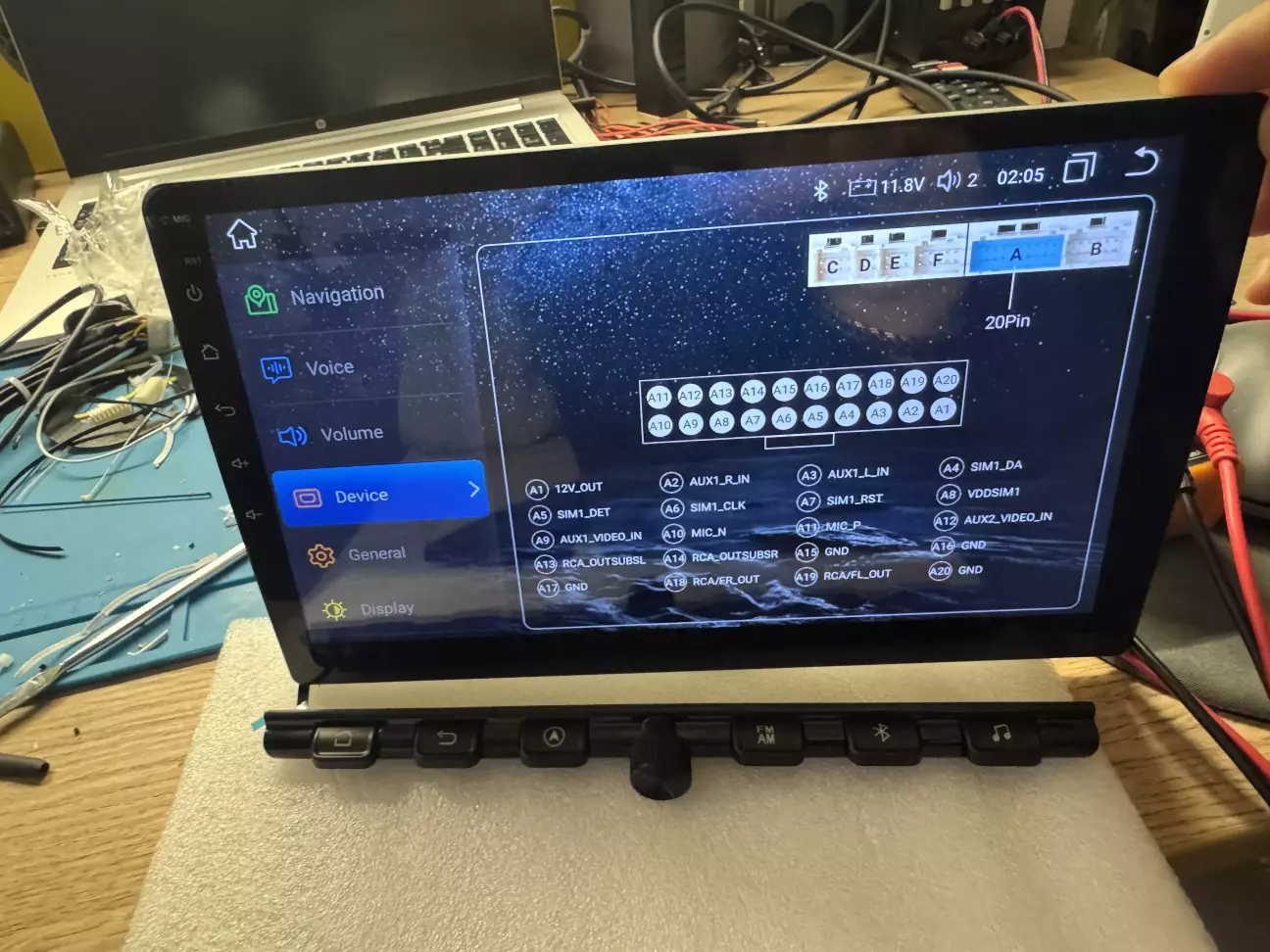

Запустилась, значить працюватиме. Доречі, тут в мультимедіа є інструкції з розпіновкою, що порадувало

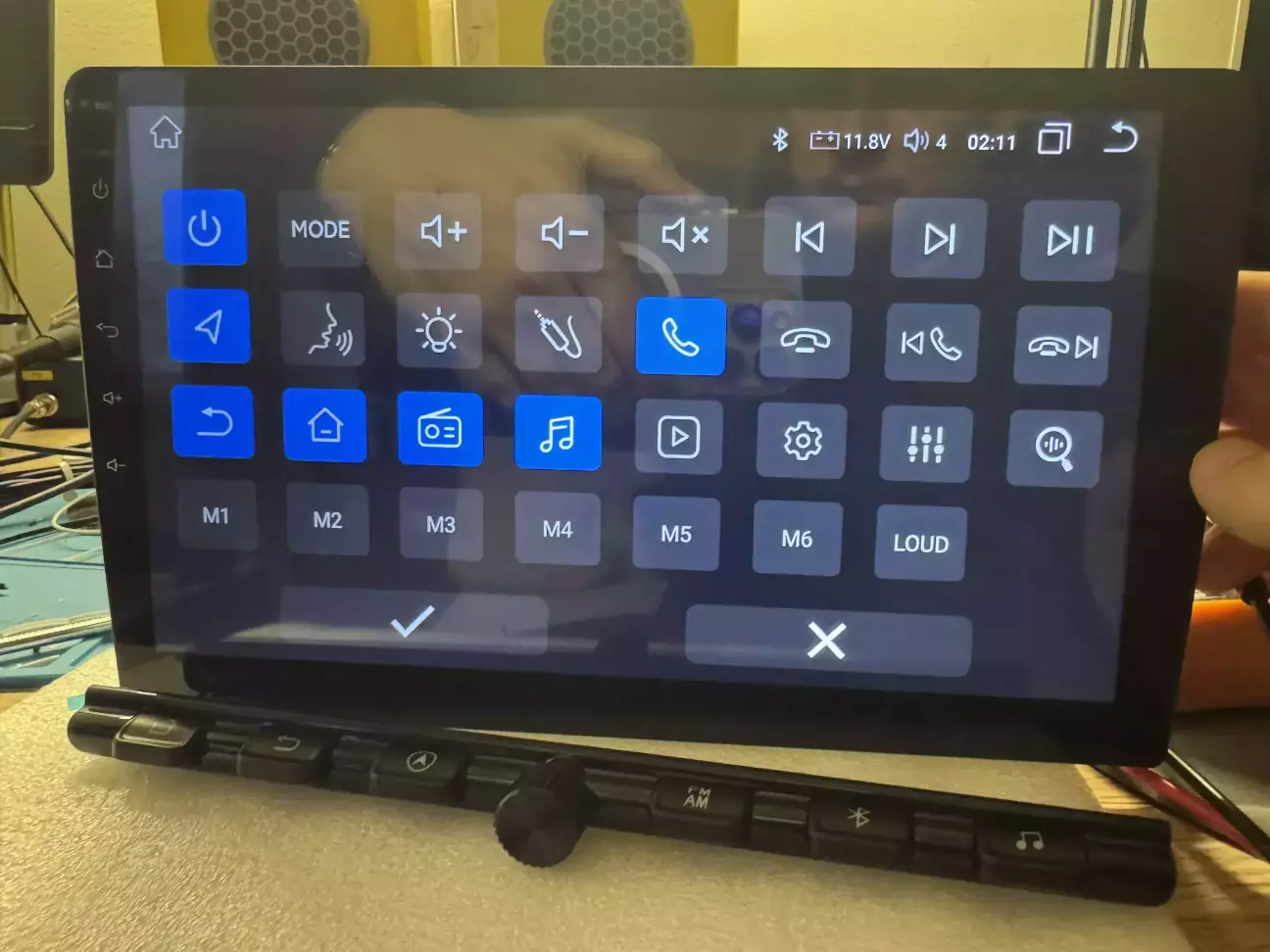

Ну і вже побачили, що панелька з кнопками буде тут жити.  Кнопки налаштувалися, енкодер не запрацював.

Перепаяв два резистора біля енкодера. Були 8.2 і 15кОм, стали 47 і 100кОм. Фото немає.

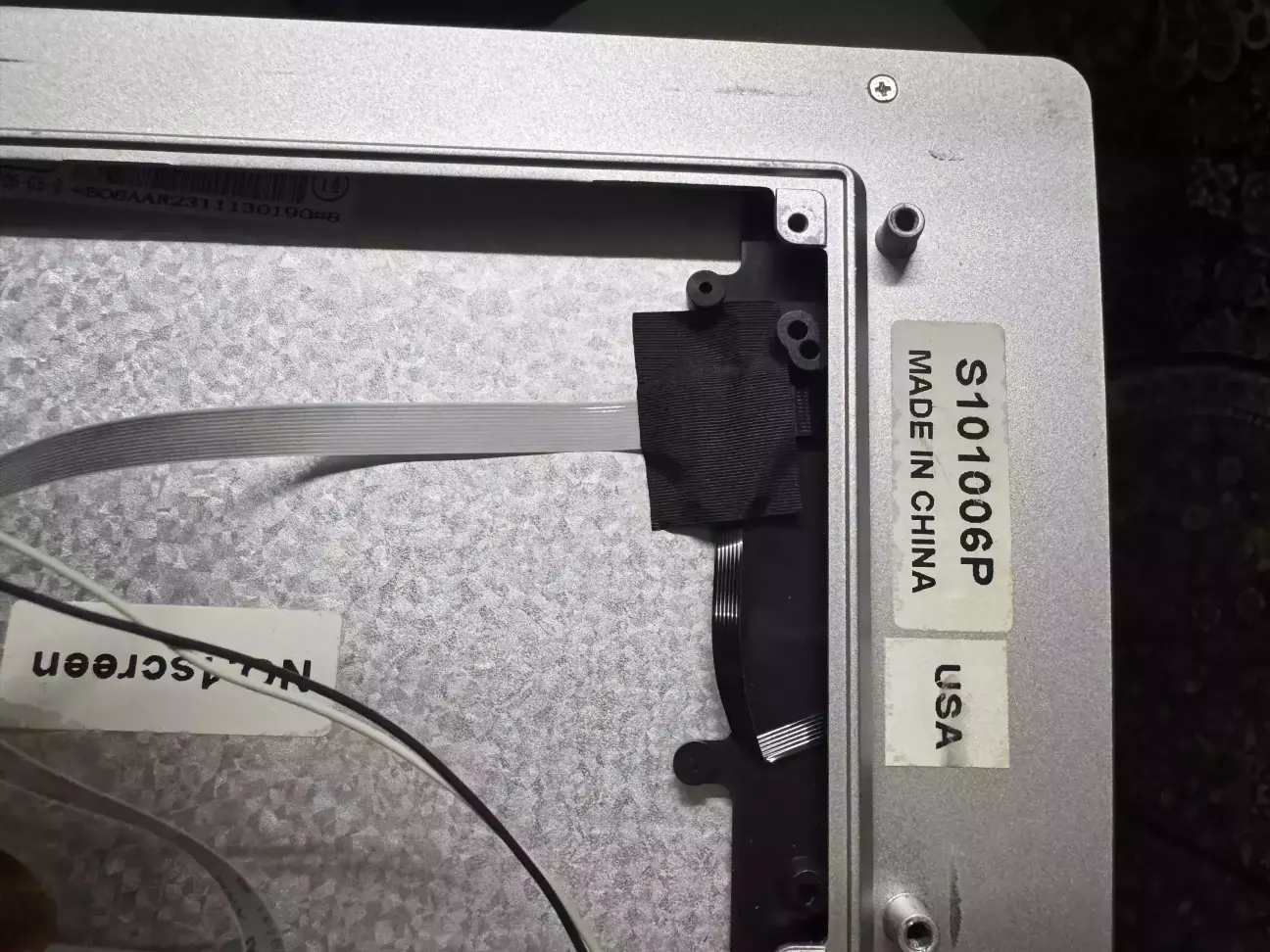

Відкрутив металеву рамку матриці, проклав шлейф під кнопки, заклеїв контакти і місце прилягання шлейфа до металу, щоб не вийшло як тут і зібрав все.

Пристрій став з кнопочками і енкодером. Краса.

Такий сьогодні вийшов ремонт з покращенням. Завтра (а може і не завтра) будемо оглядати RockChip RK3576 8/256 бо він трошки відрізняється від попереднього.
