Втрата магнітних міток (Magnet Displacement
Інженерний звіт Axonix Engineering
Власники автомобілів Ford (Mondeo, Kuga, S-Max) із трансмісією PowerShift 6DCT450 (MPS6) часто стикаються з раптовою активацією аварійного режиму, що супроводжується обмеженням тяги або повною деактивацією парного/непарного ряду передач. Комп'ютерна діагностика в таких випадках реєструє помилки серії P2849, P284A, P284B (Shift Fork Stuck) або P073F (Unable to Engage Gear).
Дані коди вказують на втрату модулем керування (TCM) контролю над фізичними координатами вилок перемикання. Інженерна практика Axonix виділяє три домінуючі причини механічного заклинювання, кожна з яких потребує повного дефектування агрегату.
1. Деградація кріплення магнітних міток (Magnet Displacement)
Трансмісія 6DCT450 функціонує як «замкнена» система без прямих механічних зв'язків. Для моніторингу положення вилок TCM використовує датчики Холла, які реагують на магнітне поле постійних магнітів, закріплених на кожній вилці.
Механізм виникнення несправності:
Тривалі цикли термічного розширення (діапазон від -20°C до +120°C) у поєднанні з експлуатаційними вібраціями призводять до деструкції заводського клейового компаунду. Як наслідок, магніт зміщується або повністю відпадає від посадкового місця.
Технічні наслідки:
Вилка виконує фізичне переміщення, і передача вмикається, проте електроніка не отримує відповідного сигналу. TCM інтерпретує це як заклинювання вилки в нейтральному положенні та, з метою захисту механічної частини, блокує роботу відповідного суб-трансмісійного ряду.
Інженерне застереження: Категорично заборонено використовувати ціанокрилатні клеї («Суперклей») для фіксації магнітів. Дані речовини не мають стійкості до агресивних трансмісійних рідин та руйнуються при температурах понад 80°C. Повторне від'єднання магніту в процесі роботи може призвести до його потрапляння в шестерні, що спричинить фатальне пошкодження валів та корпусів КПП.

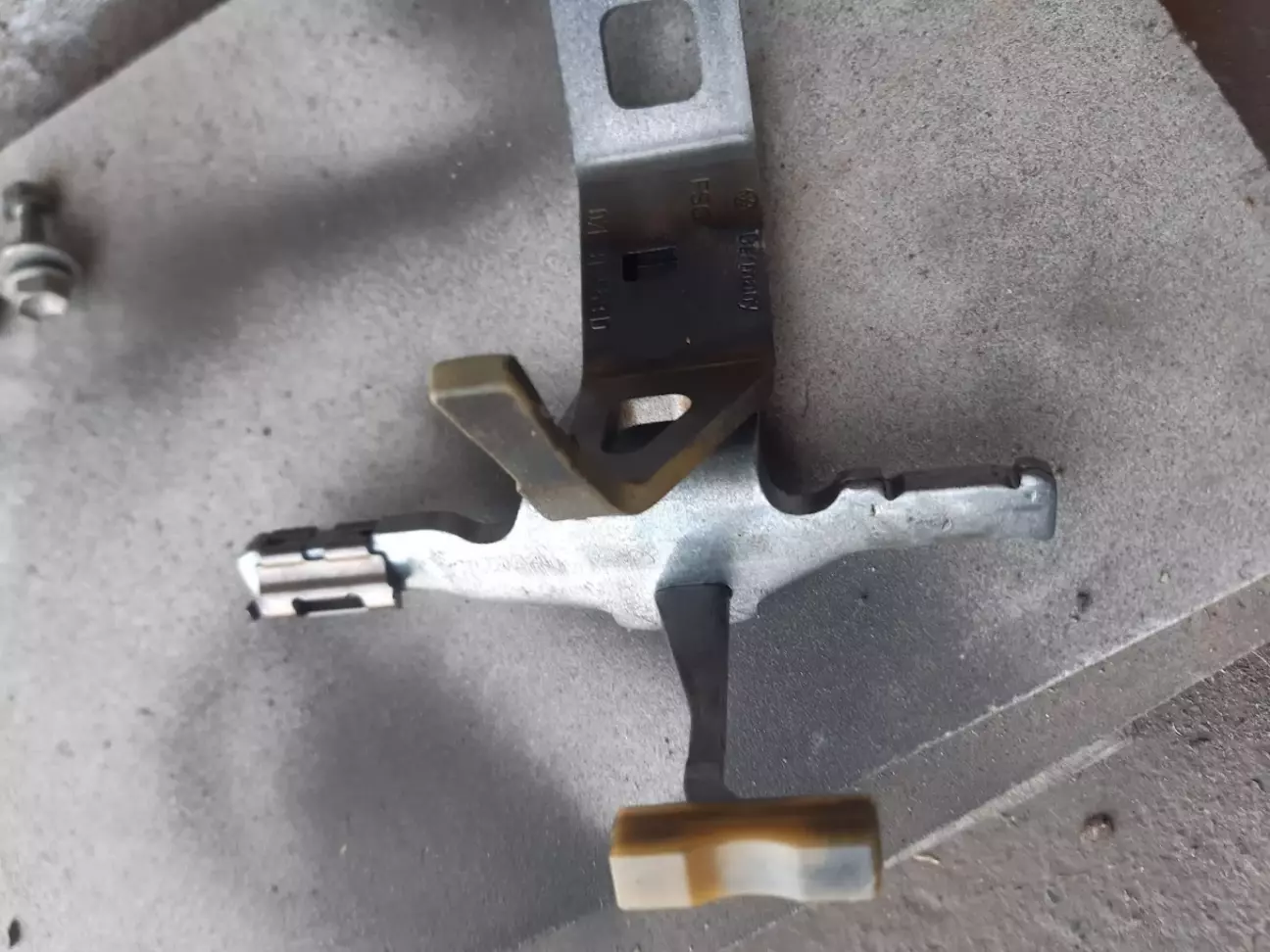

2. Руйнування полімерних напрямних елементів (Plastic Guides)
Вилки перемикання в агрегатах MPS6 переміщуються по прецизійних сталевих штангах. Для мінімізації коефіцієнта тертя та запобігання контакту «метал-метал» конструкція передбачає встановлення полімерних слайдерів (кліпс).
Фізика відмови:
З часом полімер втрачає еластичність («дубіє») та під навантаженням розпадається на фрагменти. Руйнування слайдера призводить до виникнення критичного люфту, що спричиняє наступні ефекти:
Перекіс вилки (Skewing): Вилка втрачає паралельність відносно напрямної.
Зростання опору: Сила тертя перевищує розрахункову потужність гідравлічного приводу.
Заклинювання: Вилка фіксується в проміжному положенні, унеможливлюючи завершення циклу перемикання.
Крім того, уламки пластику потрапляють у гідравлічний контур, створюючи ризик блокування плунжерів соленоїдів у мехатроніку.
3. Втрата герметичності поршнів гідравлічного приводу (Piston Seal Failure)
Вилки перемикання MPS6 активуються за допомогою гідравлічних поршнів, інтегрованих у корпус трансмісії. Ці поршні оснащені вулканізованими гумовими ущільнювачами для утримання лінійного тиску.
Механізм деградації:
Внаслідок термічного старіння та абразивного впливу продуктів зносу масла, гумове ущільнення втрачає герметичність. Це призводить до явища внутрішнього витоку (Internal Leakage).
Технічний аналіз процесу:
Мехатронік подає тиск на поршень для переміщення вилки.
Через зношене ущільнення частина об'єму масла просочується повз робочу зону (втрата компресії).
Зусилля, що прикладається до вилки, падає нижче критичного порогу.
Вилка не доходить до кінцевої точки (неповне ввімкнення).
Електроніка реєструє невідповідність координат і видає помилку про заклинювання, хоча фактично вилка ходить вільно, але відчуває дефіцит гідравлічного тиску.
Інженерний протокол відновлення від Axonix
Помилки, пов'язані з механізмом вибору передач PowerShift 6DCT450, вимагають комплексного підходу. Локальна заміна одного компонента є неефективною напівмірою.
Професійна реставрація вузла передбачає:
Повний демонтаж та дефектування механічної частини трансмісії.
Інспекцію стану всіх вилок та професійну фіксацію магнітів із використанням промислових маслостійких та термостійких компаундів.
Обов'язкову заміну повного комплекту поршнів вилок перемикання.
Перевірку чистоти гідравлічних магістралей корпусу.
Тільки такий алгоритм ремонту гарантує стабільну роботу трансмісії за умов високих температур та інтенсивних навантажень.
