Інженерний звіт Axonix Engineering
Якщо фрикційні пакети та планетарні ряди є виконавчим механізмом трансмісії, то мехатронік (гідроблок) — це її обчислювальний центр та нервова система. У преселективній трансмісії Ford PowerShift 6DCT450 (MPS6) реалізована інтегрована архітектура: електронний блок керування (TCM) та гідравлічний блок клапанів об'єднані в єдиний модуль, що постійно перебуває в середовищі трансмісійної рідини.
Статистика Axonix показує, що 90% випадків дискомфорту при експлуатації (ривки, удари, затримки при синхронізації) пов'язані не з фізичним зносом заліза, а з гідравлічною деградацією мехатроніка.
Технічна архітектура та функціональні вузли

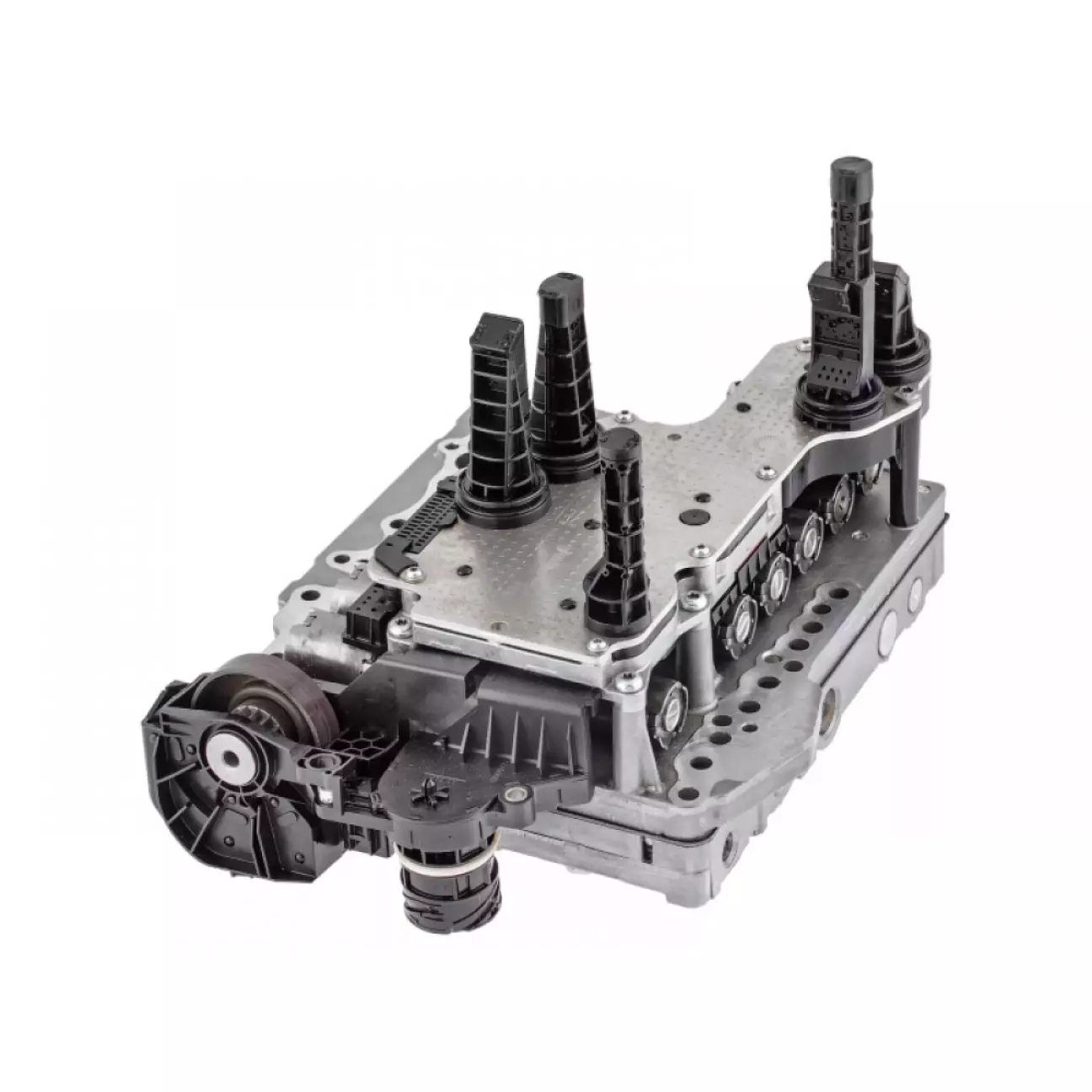

Мехатронік 6DCT450 — це складний електрогідравлічний модуль, що складається з трьох критичних підсистем:
Гідравлічна плита (Valve Body): Прецизійна алюмінієва основа з лабіринтом каналів. Вона виконує роль розподільчого колектора, що спрямовує потоки масла до поршнів зчеплення та вилок перемикання.
Соленоїди (Elektro-Hydraulic Valves): Електромагнітні виконавчі елементи.
VFS-соленоїди (ШИМ): Відповідають за лінійне регулювання тиску. Саме вони забезпечують плавність замикання зчеплень K1 та K2.
On/Off соленоїди: Виконують функцію перемикачів для активації відповідних передач.
Електронний блок (TCM): Обробляє сигнали з датчиків швидкості, тиску та температури, формуючи алгоритми адаптивного керування на основі зворотного зв'язку.
Проблема спільного масляного контуру
Фундаментальна вразливість конструкції MPS6 полягає в тому, що високоточний гідроблок працює в тому ж масляному об’ємі, що й блок зчеплення. В процесі експлуатації рідина насичується двома типами абразиву:
Графітовий та целюлозний пил від зносу фрикціонів.
Сталева стружка від деградації демпферного вузла.
Механізм відмови соленоїдів:
Соленоїди мають потужні магнітні сердечники. В процесі роботи вони притягують металевий пил, що міститься в маслі. Це призводить до виникнення ефекту механічного тертя (гістерезису) плунжера. Замість плавної зміни тиску, плунжер підклинює в проміжному положенні, після чого різко зривається під тиском масла. На практиці це відчувається водієм як жорсткий удар при переході на певну передачу.
Ерозійний знос алюмінієвої плити
Алюмінієвий сплав корпусу гідроблока має меншу твердість, ніж загартована сталь клапанів. Наявність абразиву в маслі перетворює рідину на шліфувальну пасту. Постійний рух клапанів призводить до ерозії стінок каналів (Valve Bore wear).
Виникають внутрішні перетоки масла, що призводять до втрати лінійного тиску. Блок керування намагається компенсувати ці втрати, збільшуючи струм на соленоїдах, що викликає ще більший перегрів та прискорений знос вузла.
Чому промивка (Flushing) є обов’язковою процедурою
Поширена думка, що звичайна заміна масла методом «злив-залив» може усунути ривки, є хибною. Конструкція гідроблока має безліч «сліпих» зон та порожнин, де накопичується важкий осад (фрикційний мул). При звичайному зливі цей бруд залишається всередині плити.
Більше того, свіже масло з високим вмістом миючих присадок починає активно розмивати ці відкладення. Велика кількість піднятого бруду миттєво забиває сітки соленоїдів, що часто призводить до погіршення роботи коробки відразу після сервісного обслуговування.
Професійний протокол Axonix передбачає:
Демонтаж мехатроніка для повної дефектовки.
Ультразвукову мийку гідравлічної плити в спеціалізованих розчинах.
Перевірку соленоїдів на гідравлічному стенді для побудови графіків продуктивності (Hysteresis Test).
Термічний вплив на електроніку (TCM)
Електронний блок постійно піддається термічним циклам (робоча температура масла може сягати 120°C). Тривалий перегрів призводить до крихкості пластикових корпусів датчиків та втрати герметичності з’єднань. Проникнення забрудненого масла до електронних компонентів викликає каскадні помилки датчиків положення вилок або втрату зв'язку по CAN-шині.
Висновок
Мехатронік PowerShift 6DCT450 — це високонадійний вузол, працездатність якого напряму залежить від чистоти гідравлічної рідини. Спроби усунути удари лише заміною масла без фізичного очищення гідроблока є малоефективними.
Повна ревізія та промивка мехатроніка здатна відновити заводські характеристики плавності перемикання та значно відтермінувати дорогий капітальний ремонт трансмісії.
