Гідравлічне голодування PowerShift: Чому заміни зовнішнього фільтра недостатньо?

Інженерний звіт Axonix Engineering

Регламент технічного обслуговування преселективної трансмісії Ford PowerShift серії 6DCT450 (MPS6) передбачає заміну трансмісійної рідини кожні 45 000 – 60 000 км. Стандартна процедура ТО в більшості сервісних центрів обмежується зливом відпрацьованої рідини та заміною зовнішнього фільтра-картриджа.

Однак, з точки зору гідродинаміки та ресурсної стійкості агрегату, такий підхід є неповним. Конструктивна специфіка Getrag MPS6 передбачає дворівневу систему фільтрації. Ігнорування стану внутрішнього фільтруючого елемента є одною з головних причин передчасного виходу з ладу масляного насоса та деградації фрикційних пакетів навіть при регулярній заміні масла.

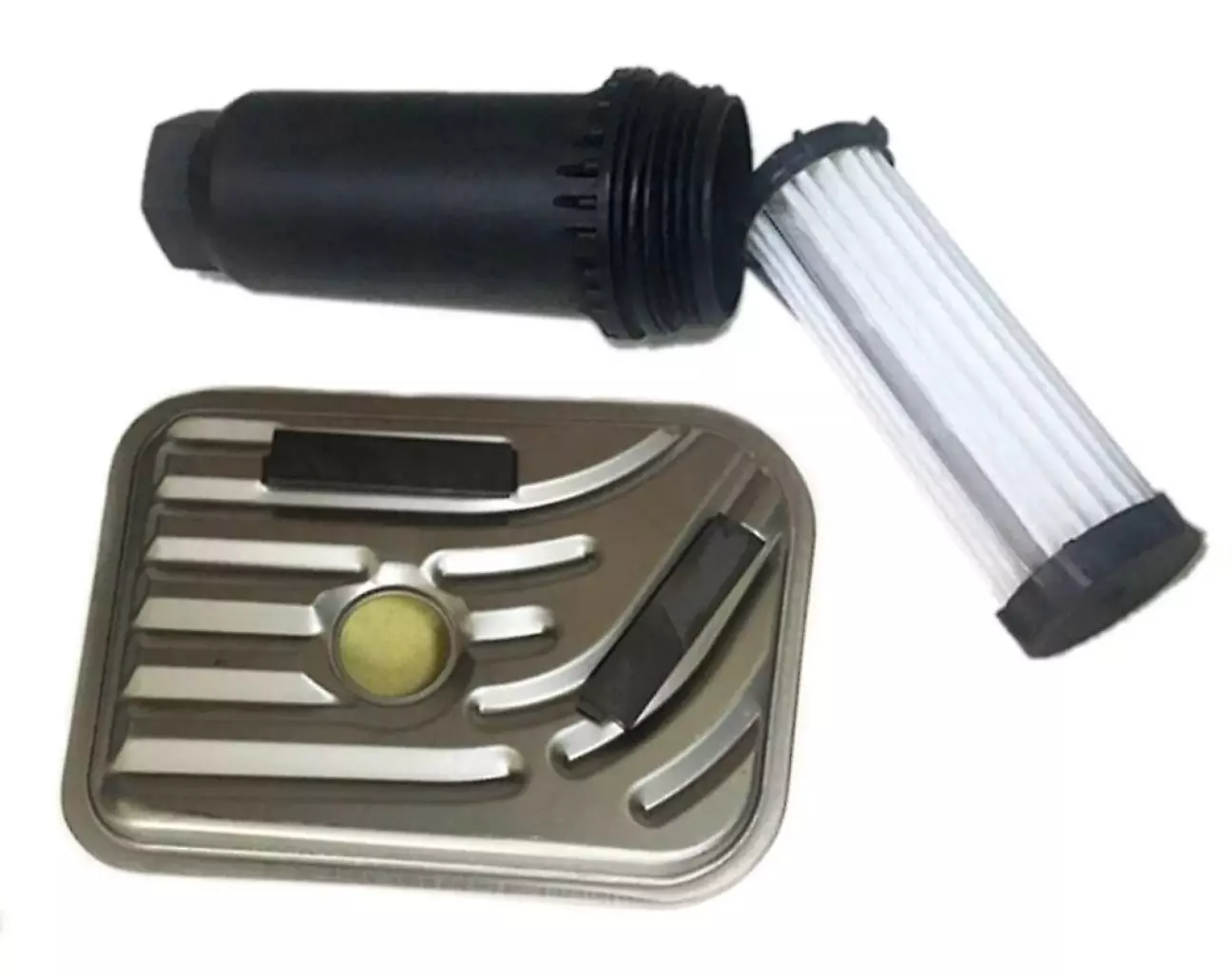

Архітектура системи фільтрації: Рубежі захисту

Гідравлічний контур PowerShift MPS6 інтегрує два типи фільтруючих елементів, кожен з яких виконує специфічну функцію в забезпеченні чистоти робочого середовища:

• Зовнішній фільтр (Pressure Filter / Тонка очистка):

  • Тип: Змінний картридж у пластиковому або металевому корпусі.

  • Функція: Встановлюється в магістралі високого тиску після масляного насоса. Призначений для вловлювання дрібнодисперсних часток (мікронного рівня), захищаючи прецизійні клапани та соленоїди мехатроніка.

  • Обслуговування: Підлягає обов'язковій заміні при кожному циклі оновлення трансмісійної рідини.



• Внутрішній фільтр (Suction Filter / Груба очистка):



  • Тип: Плоский маслоприймач із фетровим або сітчастим наповнювачем.

  • Локація: Розташований безпосередньо в картері КПП перед забірним патрубком масляного насоса.

  • Функція: Виступає первинним бар’єром для масляного насоса. Його задача — затримувати великі фрагменти зносу: уламки полімерних ретейнерів демпфера, велику металеву стружку та надлишки герметика.

Технологічна складність та ризики накопичення осадів

Основна проблема обслуговування внутрішнього фільтра полягає в його недоступності. Для заміни елемента грубої очистки необхідний демонтаж трансмісії з автомобіля та повне роз’єднання корпусних деталей (розподіл картера).

Через високу трудомісткість цієї операції, внутрішній фільтр часто не міняється протягом усього терміну експлуатації до моменту капітального ремонту. Це призводить до критичного накопичення фрикційного шламу та продуктів руйнування демпфера на всмоктувальній поверхні фільтра.

Наслідки забруднення внутрішнього фільтра:

• Збільшення гідродинамічного опору на вході в насос.

• Зниження об’ємного ККД масляного насоса.

• Формування зон розрідження в потоці рідини.

Фізика відмови: Явище кавітації

При критичному забрудненні внутрішнього фільтра масляний насос починає працювати в режимі дефіциту рідини, що провокує виникнення кавітації. В зонах зниженого тиску всередині насоса утворюються бульбашки газу (пари рідини), які при переході в зону високого тиску миттєво схлопуються.

Наслідки кавітаційного впливу:

• Ерозія робочих поверхонь: Мікровибухи бульбашок руйнують дзеркало насоса та робочі лопаті/шестерні.

• Аерація масла: Насичене повітрям масло втрачає властивість нестисливості. Це призводить до пульсацій тиску в системі.

• Акустичні ознаки: Поява характерного високого звуку (виття) насоса під навантаженням.

• Нестабільність мехатроніка: Соленоїди не можуть коректно регулювати тиск зчеплень через наявність повітряних пробок, що проявляється у вигляді поштовхів, затримок та ударів при перемиканні передач.

Даний стан є парадоксальним: власник може використовувати преміальну трансмісійну рідину, але через забитий внутрішній фільтр система перебуває в стані постійного гідравлічного голодування.

Інженерний регламент Axonix Engineering

Виходячи з аналізу відмов агрегатів MPS6, ми виробили наступні технічні рекомендації:

• Обов’язкова заміна: Внутрішній фільтр повинен замінюватися при будь-якому втручанні, що передбачає розбирання КПП (заміна зчеплення, ремонт демпфера, усунення течі по стику корпусів).

• Граничний пробіг: При досягненні пробігу 180 000 – 200 000 км внутрішній фільтр, як правило, втрачає свою пропускну здатність на 40-60%. В такому разі превентивна чистка картера та заміна фільтра-маслоприймача є доцільною для збереження ресурсу дороговартісного мехатроніка та насоса.

• Діагностика: При появі помилок, пов'язаних із продуктивністю соленоїдів тиску (Pressure Control Solenoid Performance), насамперед необхідно перевіряти стабільність лінійного тиску, що може бути непрямим показником забитого всмоктувального контуру.

Висновок: Ефективність системи змащення PowerShift 6DCT450 залежить від цілісності обох контурів фільтрації. Зовнішній фільтр забезпечує працездатність керуючої електроніки, тоді як внутрішній є гарантом фізичного виживання масляного насоса.
