Відновлення демпферного вузла PowerShift 6DCT450 (MPS6): Технічний аналіз ризиків ручного зварювання та стандарти професійної реставрації

Інженерний звіт Axonix Engineering

Трансмісія Ford PowerShift серії 6DCT450 (MPS6) має складну багаторівневу систему гасіння крутильних коливань. Крім класичного двомасового маховика, критичне навантаження приймає на себе внутрішній демпферний блок, інтегрований безпосередньо в барабан (корзину) подвійного зчеплення.

Саме деградація цього вузла є першопричиною появи дрібнодисперсної металевої стружки, яка виступає головним абразивним чинником для соленоїдів та плунжерів гідроблоку. Ресурс демпфера є обмеженим: залежно від крутного моменту двигуна та інтенсивності експлуатації, критичний знос настає в діапазоні 120 000 – 160 000 км пробігу.

Фізика руйнування: Механізм ерозії корпусу

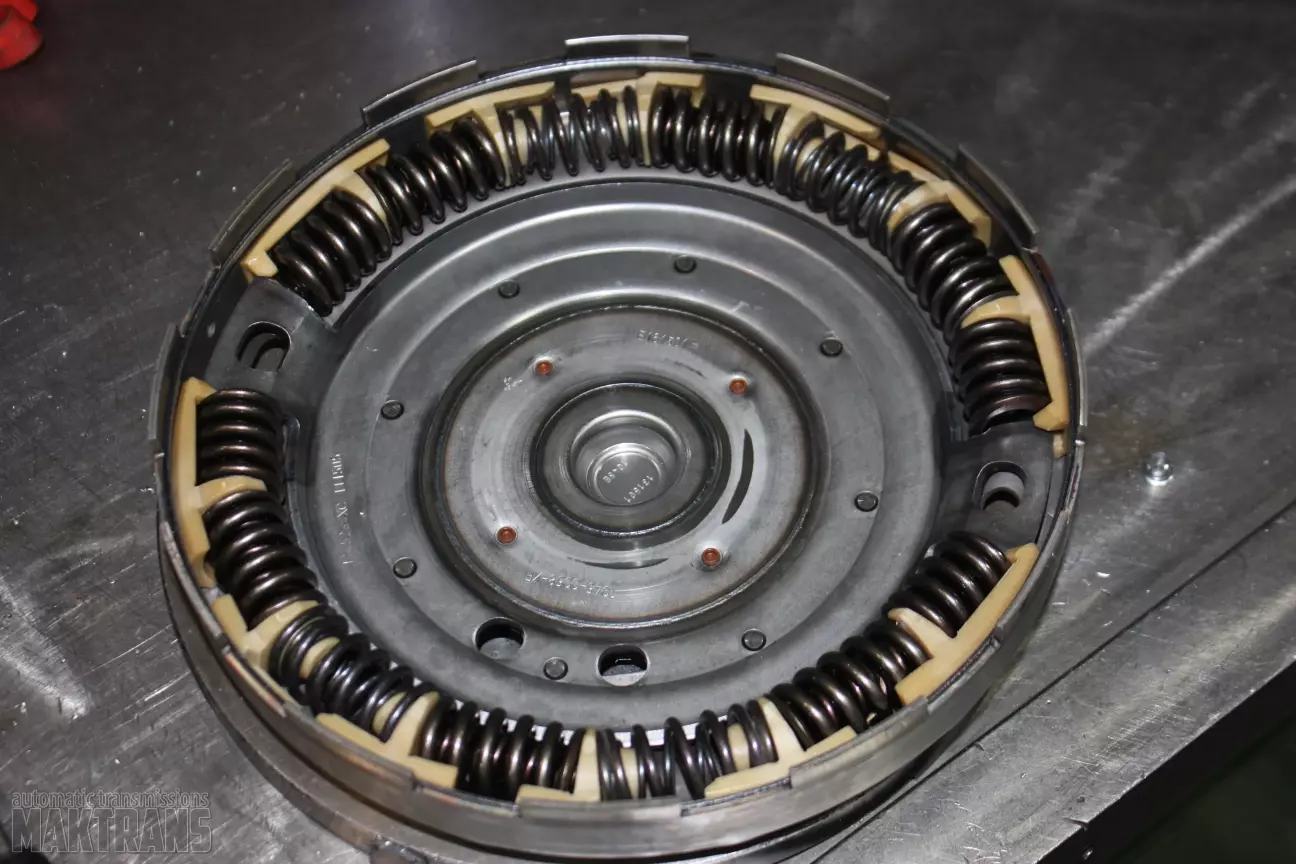

Конструкція демпферного блоку включає набір високоміцних дугових пружин, зафіксованих всередині сталевого корпусу за допомогою полімерних ретейнерів (слайдерів). Основна функція пластикових елементів — центрування пружин та запобігання їх прямому контакту з металом корзини.

Протокол деструкції вузла:

• Термічна деградація полімеру: Під впливом робочої температури трансмісійної рідини (110–120°C) та циклічних стиснень, пластикові фіксатори втрачають еластичність, стають крихкими та руйнуються.

• Втрата стабілізації пружин: Після руйнування ретейнерів пружини під дією відцентрової сили притискаються до внутрішньої стінки корпусу.

• Абразивний знос (фрезерування): Загартована сталь пружин при постійній вібрації починає виконувати роль фрези, випилюючи канавки в м'якшій сталі корпусу корзини.

• Критичне стоншення стінок: Утворення наскрізних отворів або глибоких пропилів призводить до втрати структурної міцності вузла, що створює ризик розриву барабана на високих обертах (понад 4000 об/хв).

Генерація металевого пилу в процесі тертя пружин об корпус є найбільш небезпечним фактором для систем 6DCT450. Ця пудра миттєво намагнічується на Speed Sensors (датчики швидкості) та викликає заклинювання прецизійних пар у мехатроніку.

Технологічні варіації виконання корзин

Існує два типи архітектури корзини зчеплення, що визначає стратегію їх відновлення:

• Заварені (Sealed / Welded Units): Заводське виконання більшості агрегатів ранніх серій. Кришка демпферного відсіку нерозривно з’єднана з корпусом лазерним або контактним зварюванням. Згідно з інженерним регламентом Getrag, такий вузол вважається неремонтопридатним.



• Розбірні (Bolted / Serviceable Units): Модернізована ітерація (ревізійні запчастини). Кришка фіксується за допомогою різьбових з'єднань або стопорних елементів. Це дозволяє проводити дефектовку та замену ремкомплекту (пружин та слайдерів) без руйнування корпусу.

Аналіз ризиків технології «Cut & Weld» (Розрізання та зварювання)

Багато сервісних центрів пропонують відновлення нерозбірних корзин шляхом їх розрізання на токарному верстаті з подальшим ручним зварюванням. Axonix Engineering наголошує на критичних ризиках даного методу:

• Термічна деформація (Warping): Зварювальний шов неминуче викликає локальне нагрівання металу до температур плавлення. Це призводить до викривлення геометрії барабана. Навіть відхилення у 0,05 мм порушує площину прилягання фрикційних пакетів, що спричиняє нерівномірний притиск та вібрації при перемиканні.

• Динамічний дисбаланс: Зчеплення MPS6 працює з частотою обертання двигуна. Ручний зварювальний шов має нерівномірну щільність та масу по всьому колу. Залишковий дисбаланс генерує відцентрові сили, які руйнують опорні підшипники трансмісії та передній сальник колінчастого вала.

• Втомна міцність та HAZ (Heat Affected Zone): У зоні термічного впливу зварювального шва змінюється кристалічна решітка сталі. Це робить метал крихким. Враховуючи високий тиск масла всередині корзини та механічні удари демпфера, існує висока ймовірність утворення тріщин по шву.

Професійний протокол ребілду від Axonix

Відновлення демпфера 6DCT450 можливе виключно при дотриманні наступних умов:

• Інспекція корпусу: Використання корпусу допускається лише за умови відсутності глибоких ерозійних пропилів від пружин.

• Конверсія в розбірний тип: Для заварених корзин ми рекомендуємо перехід на болтове з’єднання з використанням спеціалізованих комплектів кріплення, що виключає термічний вплив на метал.

• Використання посилених ретейнерів: Встановлення слайдерів із модифікованого полімеру з вищою температурою скловання.

• Фінальне балансування: Обов’язкова перевірка вузла на динамічному балансувальному стенді після збірки.

Висновок: Спроби «наварити та проточити» зношений корпус корзини є технологічно сумнівними. Такий вузол має непередбачуваний ресурс і може стати причиною вторинного виходу з ладу мехатроніка. При критичному пошкодженні металу корпусу єдиним вірним рішенням є заміна на нову посилену корзину розбірного типу.
