Інженерний звіт Axonix Engineering
Трансмісія PowerShift 6DCT450 (Getrag MPS6) — це преселективна коробка передач із двома «мокрими» зчепленнями, яка встановлювалася на широку лінійку автомобілів Ford (Mondeo 4/5, Kuga, S-Max, Focus ST), а також Volvo (XC60, S60, V60). На відміну від «сухої» модифікації DPS6 (Focus 3), 6DCT450 розрахована на значно вищий крутний момент (до 450 Нм) і працює за зовсім іншими гідродинамічними принципами.
Нижче наведено детальний технічний аналіз головного вузла цієї КПП — блоку зчеплення, причин його передчасної деградації та наслідків некваліфікованого втручання в його конструкцію.
Технічні характеристики та архітектура

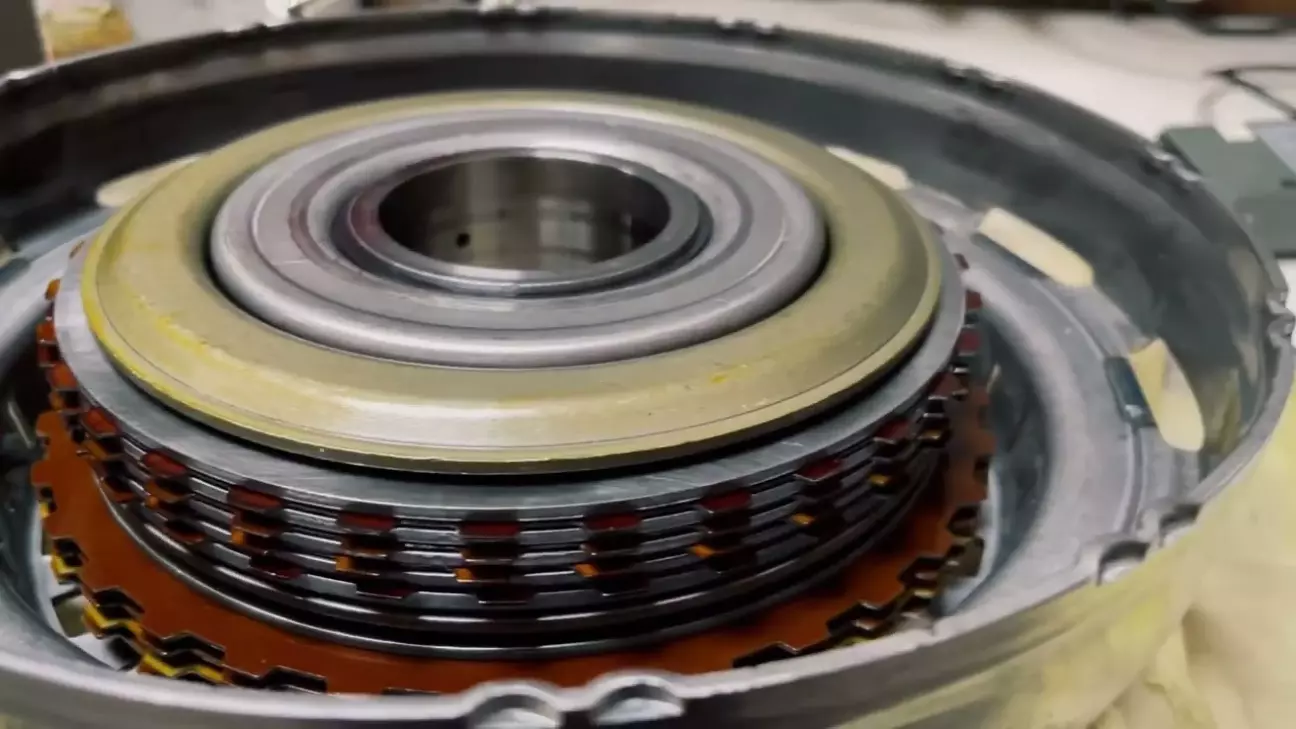

Блок зчеплення MPS6 інтегрований у передню частину трансмісії та працює в загальному масляному об’ємі з механічною частиною КПП та мехатроніком. Основу вузла складають два концентричні пакети фрикціонів:
Пакет K1: Передає момент на зовнішній вхідний вал, що відповідає за непарні передачі (1, 3, 5) та задній хід.
Пакет K2: Керує внутрішнім вхідним валом для парних передач (2, 4, 6).
Охолодження та змащування фрикційних елементів відбувається за рахунок примусової циркуляції трансмісійної рідини. Стискання пакетів здійснюється гідравлічними поршнями. Головна перевага такої конструкції — здатність тривалий час працювати в режимі керованого проковзування без перегріву, що забезпечує ідеальну плавність перемикання.
Демпфер крутильних коливань: головна причина системних відмов
Найвразливішим елементом конструкції є демпферний вузол, вбудований у корпус зчеплення. Його завдання — гасити вібрації та пікові навантаження від двигуна, захищаючи вали трансмісії.
Анатомія несправності:
Демпфер складається з набору потужних пружин та пластикових напрямних (слайдерів/ретейнерів). Через високі термічні навантаження та втомленість матеріалу, пластикові напрямні починають кришитися.
Це запускає ланцюгову реакцію:
Руйнування ретейнерів: Уламки пластику потрапляють у масляні канали.
Деформація пружин: Пружини втрачають фіксацію і починають тертися об металевий корпус кошика.
Абразивне забруднення: В масло потрапляє велика кількість дрібної сталевої стружки та пластикового пилу.
Колапс гідравліки: Металевий пил осідає на магнітах датчиків і забиває сітки соленоїдів мехатроніка. Це призводить до некоректного регулювання тиску.
Наслідок: Недостатній притиск фрикційних дисків спричиняє їх перегрів та «обвуглення», після чого вузол остаточно виходить з ладу.
Симптоматика та методи діагностики
Типові ознаки зносу зчеплення PowerShift 6DCT450:
Ривки при старті: Нелінійне наростання коефіцієнта тертя в пакеті K1.
Вібрації при перемиканні 1-2 або 2-3: Результат заклинювання пружин демпфера.
Металевий брязкіт на холостому ходу: Ознака значного люфту всередині демпферного вузла.
Помилки по пробуксовці (Clutch Slip): Свідчення критичного зносу фрикційного шару або втрати тиску в поршневій групі.
Чому часткове «відновлення» є економічною пасткою
На вторинному ринку поширена послуга «ремонту» зчеплення шляхом заміни окремих фрикційних дисків та пружин. Однак інженерний аналіз Axonix доводить неефективність такого підходу:
Порушення динамічного балансу: Блок зчеплення збирається та балансується як єдине ціле на високоточному заводському обладнанні. Ручне перепакування порушує балансування, що призводить до руйнування масляного насоса та передчасного зносу підшипників валів.
Проблема мікротріщин: Корпус кошика, що працював у режимі руйнування демпфера, отримує мікротріщини та виробітку в місцях контакту з пружинами. Нові пружини в старому корпусі розсиплються в рази швидше.
Гідравлічні зазори: Вузол має прецизійні теплові та робочі зазори. Використання неоригінальних фрикціонів змінює сумарну товщину пакету, що критично впливає на швидкість спрацювання поршня. Блок TCM часто не може адаптувати такий вузол.
Інженерний вердикт Axonix
Для забезпечення заводських показників надійності та ресурсу трансмісії Ford PowerShift MPS6, єдиним технічно виправданим рішенням є заміна блоку зчеплення в зборі на новий оригінальний вузол.
Рекомендації з експлуатації:
Регламентна заміна масла та зовнішнього фільтра кожні 45 000 км.
Використання виключно спеціалізованих рідин із допуском Ford WSS-M2C936-A.
Проведення комп'ютерної адаптації точки схоплювання та перевірки параметрів тиску мінімум раз на рік.
Спроби заощадити на зчепленні сьогодні призводять до заміни мехатроніка та капітального ремонту всієї механічної частини КПП завтра.
