Електропривод Toyota MMT: Ресурс двигунів, пастка «перепайки щіток» та ризик для ЕБУ

Серцем будь-якої роботизованої системи є виконавчі механізми. У трансмісіях Toyota MMT (Multi-Mode Transmission) всю силову роботу виконують колекторні електродвигуни постійного струму (DC Motors). Саме вони фізично витискають зчеплення та переміщують вилки передач.

Конструктивна сумісність та відмінності:

• Corolla / Auris / Verso: Використовують ідентичні уніфіковані мотори як для актуатора зчеплення, так і для двох приводів вибору передач (Select/Shift). Це спрощує логістику ремонту.

• Yaris: Має суттєву відмінність. Мотор актуатора зчеплення тут фізично менший за габаритами та потужністю. Встановлення мотора від «старших» моделей неможливе, а спроба підібрати аналог по розміру часто призводить до некоректної роботи системи.

Електротехнічний знос: Що відбувається всередині?

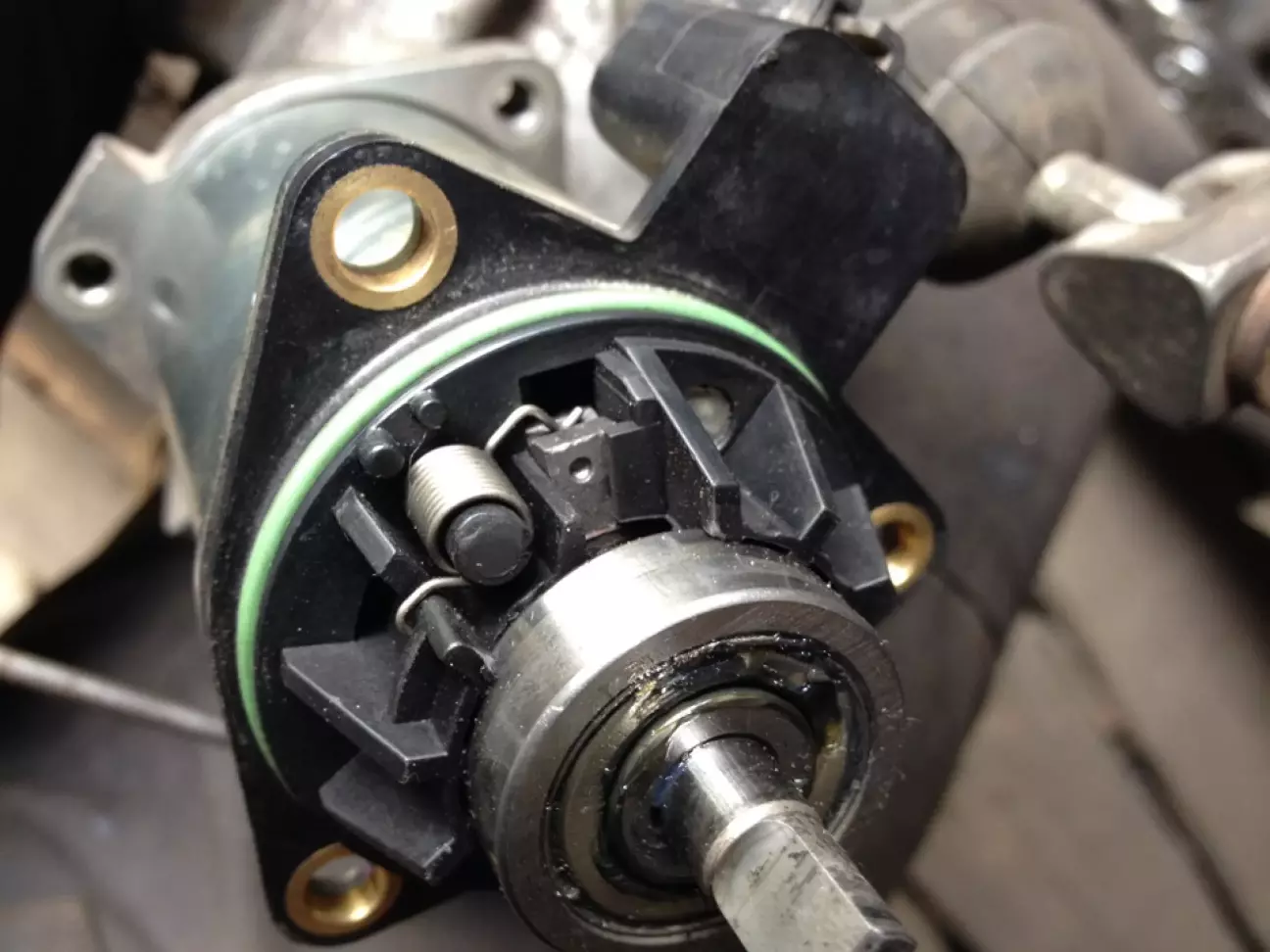

Середній ресурс оригінальних моторів складає 150–200 тис. км. В процесі експлуатації відбувається неминуча деградація щітково-колекторного вузла:

• Знос графітових щіток: Природне трибологічне стирання робочого тіла.

• Виробітка колектора (ламелей): На мідних контактах ротора утворюються глибокі канавки від тертя.

• Забруднення струмопровідним пилом: Графітовий пил забиває ізоляційні проміжки між ламелями, змінюючи опір обмоток та викликаючи мікрозамикання.

• Знос опорних підшипників: Виникає радіальний люфт ротора, що призводить до вібрацій та втрати стабільного контакту щіток.

Прихована загроза: При інтенсивній роботі в режимі міських заторів магніти статора можуть перегріватися і втрачати свої властивості (розмагнічуватися). Це призводить до падіння крутного моменту мотора при незмінному струмі споживання.

Чому «перепайка щіток» — це вирок для блоку керування?

В інтернеті поширені аматорські інструкції з самостійної заміни щіток. З точки зору інженерії, це небезпечна лотерея, де ціною помилки є згорілий блок керування трансмісією (TCM).

Чому не можна просто замінити щітки:

• Невідповідність опору матеріалу: Оригінальні щітки — це складний композит (мідно-графітовий), розрахований на конкретний струм та температуру. «Підібрані» щітки від дрилі чи побутового інструменту мають інший питомий опір.

• Геометрія контакту: Нова рівна щітка лягає на старий, зношений (еліпсний) колектор ротора. Площа контакту стає мізерною (точковою). Це викликає іскріння та стрибкоподібне зростання перехідного опору.

• Тиск пружин: При кустарному розборі неможливо відкалібрувати силу притискання щітки до колектора.

Ланцюгова реакція знищення ЕБУ (TCU)

Блок керування Toyota MMT керує моторами за допомогою широтно-імпульсної модуляції (PWM). Він постійно моніторить струм у ланцюзі.

Сценарій аварії:
Коли ви ставите «неправильні» щітки або залишаєте старий ротор, мотору стає важче обертатися. Сила струму (Ампераж) різко зростає, виходячи за розрахункові межі. Система намагається компенсувати це, подаючи ще більше напруги (Duty Cycle).

Фінал: Силові транзистори (MOSFET-ключі) в блоці керування перегріваються і пробиваються. Блок згоряє безповоротно.

Оригінал vs Китай: Битва технологій

Ринок переповнений дешевими аналогами. Чому вони гірші, навіть якщо виглядають ідентично?

• Обмотка ротора (Winding):

  • Оригінал: Високоякісна електротехнічна мідь з термостійким лаком (клас ізоляції H або вище), що витримує пікові температури.

  • Дешевий аналог: Сплави з меншим вмістом міді або тонший провід. При нагріванні опір такої обмотки зростає лавиноподібно, мотор втрачає потужність («робот не тягне») вже через 20 хвилин їзди.

• Магніти статора:

  • Оригінал: Точно відкаліброване магнітне поле.

  • Дешевий аналог: Звичайні ферити. Мають слабший магнітний потік, тому мотору треба більше струму, щоб виконати ту саму роботу. Це створює зайве навантаження на драйвери ЕБУ.

• Балансування:

  • Дешеві якоря погано відбалансовані. На високих обертах виникає вібрація, яка розбиває посадкові місця в пластиковому корпусі актуатора.

Висновок інженера Axonix

Електродвигун актуатора — це не місце для експериментів з паяльником. Це виконавчий орган прецизійної системи. Будь-яке втручання в його конструкцію змінює електричні характеристики (індуктивність, опір), що стає критичним для алгоритмів блоку керування.

Ми наполегливо НЕ рекомендуємо займатися відновленням зношених моторів. Ризик спалити дефіцитний блок керування (вартістю $300-500) не виправдовує економію на моторі. Єдине інженерно правильне рішення — установка нового, оригінального або перевіреного OEM-електродвигуна.
