Ремонт робота Toyota MMT: Злам 13-го зуба
Автор: AXONIX_ENG
Дата: 07.01.2026
Теги: Toyota, MMT, Ремонт робота, P0900, P0909, Corolla, Auris
Власники Toyota Corolla, Auris, Yaris та Verso з роботизованою коробкою (MMT) рано чи пізно стикаються з однією і тією ж проблемою. Ви їдете в заторі, або просто намагаєтесь рушити, як раптом коробка скидає в нейтраль "N", на панелі блимає індикатор шестерні, і машина стає нерухомістю.
Діагностика найчастіше показує коди P0900, P0909 або P0920. У більшості сервісів вам скажуть: "Помер актуатор, треба міняти". Але як інженери Axonix, які розібрали сотні таких вузлів, ми хочемо пояснити справжню фізику цього процесу. Проблема не в електроніці, а в грубому механічному руйнуванні, яке називають "зламом 13-го зуба".
Що таке "13-й зуб" і чому він ламається?

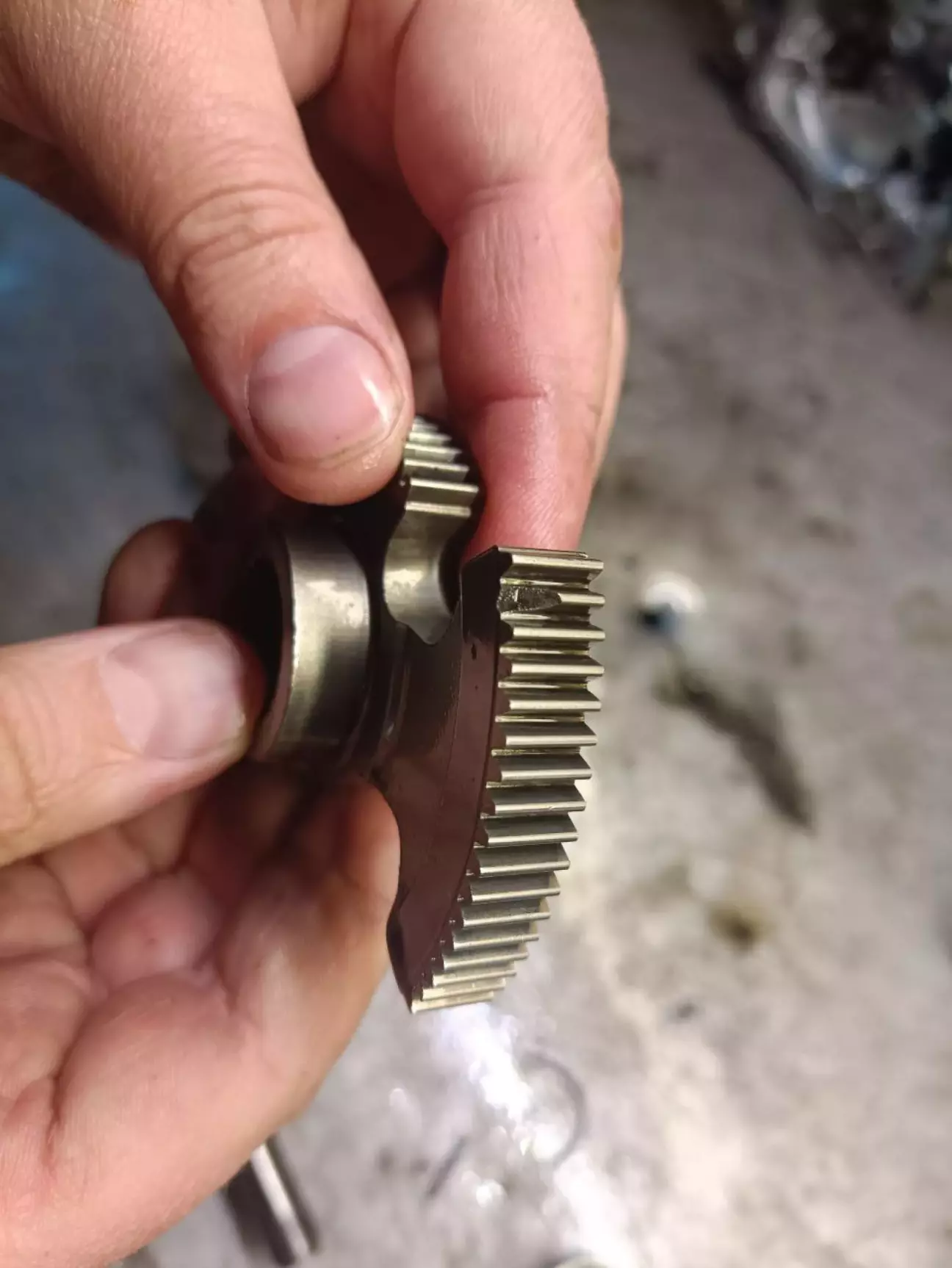

У блоці вибору передач (актуаторі) стоїть секторна шестерня. Це металевий півмісяць із зубами, через який електромотор рухає шток вибору передач. 13-й зуб — це умовна назва точки максимального навантаження. Саме на цей зуб припадає пікове зусилля, коли робот намагається "вштовхнути" передачу в зачеплення.
Коли зуб ламається, відбувається наступне:
Якщо зуб виламало повністю — черв'як електромотора потрапляє в пустоту. Вал не рухається, датчик положення не бачить змін. Електроніка аварійно вимикає систему.
Якщо зуб надломився або деформувався — відбувається "проскакування". Робот губить координати, намагається увімкнути третю передачу замість першої, або зависає між ними.
Чому це стається? (Справжні причини)
Багато хто купує нову шестерню, ставить її, а через 5-10 тисяч кілометрів отримує ту саму проблему. Чому? Тому що злам шестерні — це лише наслідок. Причин руйнування, як правило, дві.
Причина №1: Внутрішній стан самої механіки КПП
Робот — це лише виконавець. Якщо механічна частина коробки зношена, робот змушений працювати з перевантаженням.
— Знос підшипників валів. Коли опорні підшипники мають люфт, вали коробки перекошуються під навантаженням. Шестерні стають не співвісно.
— Знос синхронізаторів. Якщо синхронізатори не встигають вирівняти кутові швидкості, муфта вмикання передачі впирається.
Робот, який працює за жорстким програмним алгоритмом, намагається продавити цей опір силою. Ударне навантаження повертається назад в актуатор і ламає найслабшу ланку — секторну шестерню.
Причина №2: Виробітка направляючих втулок актуатора
Це найчастіша причина повторних ремонтів. Вал секторної шестерні обертається у втулках (підшипниках ковзання). З часом отвори в корпусі розбиваються і стають овальними (еліпсність).
У нормальному стані черв'як електромотора прилягає до зуба шестерні всією площиною (пляма контакту 100%). Коли втулки розбиті, вал перекошується. Черв'як починає тиснути лише на край зуба (пляма контакту 20-30%). Тиск на цю точку зростає в рази, перевищуючи межу міцності металу. Зуб просто зрізає.
Тому заміна шестерні без заміни або відновлення втулок корпусу — це гроші на вітер.
Чому не можна "наварити" зуб?
Ми часто чуємо про "майстрів", які пропонують наварити відламаний зуб зварюванням і обточити напилком. Це категорично заборонено з інженерної точки зору:
Відпуск металу. Під час зварювання метал перегрівається і втрачає заводську закалку. Шестерня стає м'якою ("сирою") і деформується майже відразу.
Геометрія. Відтворити евольвентний профіль зуба вручну неможливо. Найменший горбик на зубі призведе до заклинювання черв'яка.
Ризик для ЕБУ. Коли механіку підклинює на кривому зубі, струм електромотора різко зростає. Це миттєво спалює силові транзистори в блоці керування коробкою (TCU). Ремонт блоку коштує значно дорожче, ніж шестерня.
Як ми робимо це в Axonix (Правильний підхід)
Щоб гарантувати, що проблема не повернеться, ми дотримуємося суворого регламенту:
Дефектовка механічної частини КПП. Ми перевіряємо, чи легко ходять вилки і чи немає люфтів на валах.
Заміна секторної шестерні на нову заводську деталь. Жодного 3D-друку чи зварювання.
Відновлення посадкових місць. Ми випресовуємо старі розбиті втулки і встановлюємо нові (часто використовуємо посилені бронзові сплави). Це повертає вал у ідеально рівне положення.
Смазка. Використовуємо спеціальне низькотемпературне мастило, яке не гусне на морозі.
Ініціалізація. Програмне навчання блоку керування новим параметрам механіки.
Висновок
Помилка по актуатору і зламаний зуб — це не просто поломка деталі, це сигнал про те, що вся система трансмісії працює під надмірним навантаженням. Не шукайте найдешевших рішень із заміною тільки однієї шестерні або, що гірше, її ремонтом. Якщо не усунути люфти втулок і не перевірити саму коробку, робот знову вийде з ладу в найбільш невідповідний момент.
