1. ДБЖ для інтернету на LiFePo4

Привіт,читач!

Загалом я довго вагався чи варто взагалі писать в блог такі дописи (про ремонти будь чого,саморобки і т.п) ,але якщо ти вже читаєш то значить варто. Нехай і наш ресурс наповнюється всім по троху,щоб можна було знайти все що завгодно.

Отже,моя мета була наступна: хочу джерело безперебійного живлення для домашнього "оптичного" інтернету яке б живило роутер та оптичний термінал під час відключень світла (нехай годин 15,а може до 20? чого б і ні) та заряджалося чим швидше тим краще,звісно без шкоди для акб.

Варіанти ДБЖ з магазину були переглянуті всі та відкинуті бо кожен з них чимось та не влаштовував.(ємнісь,нагрів компонентів,час заряду/роботи,ресурс)

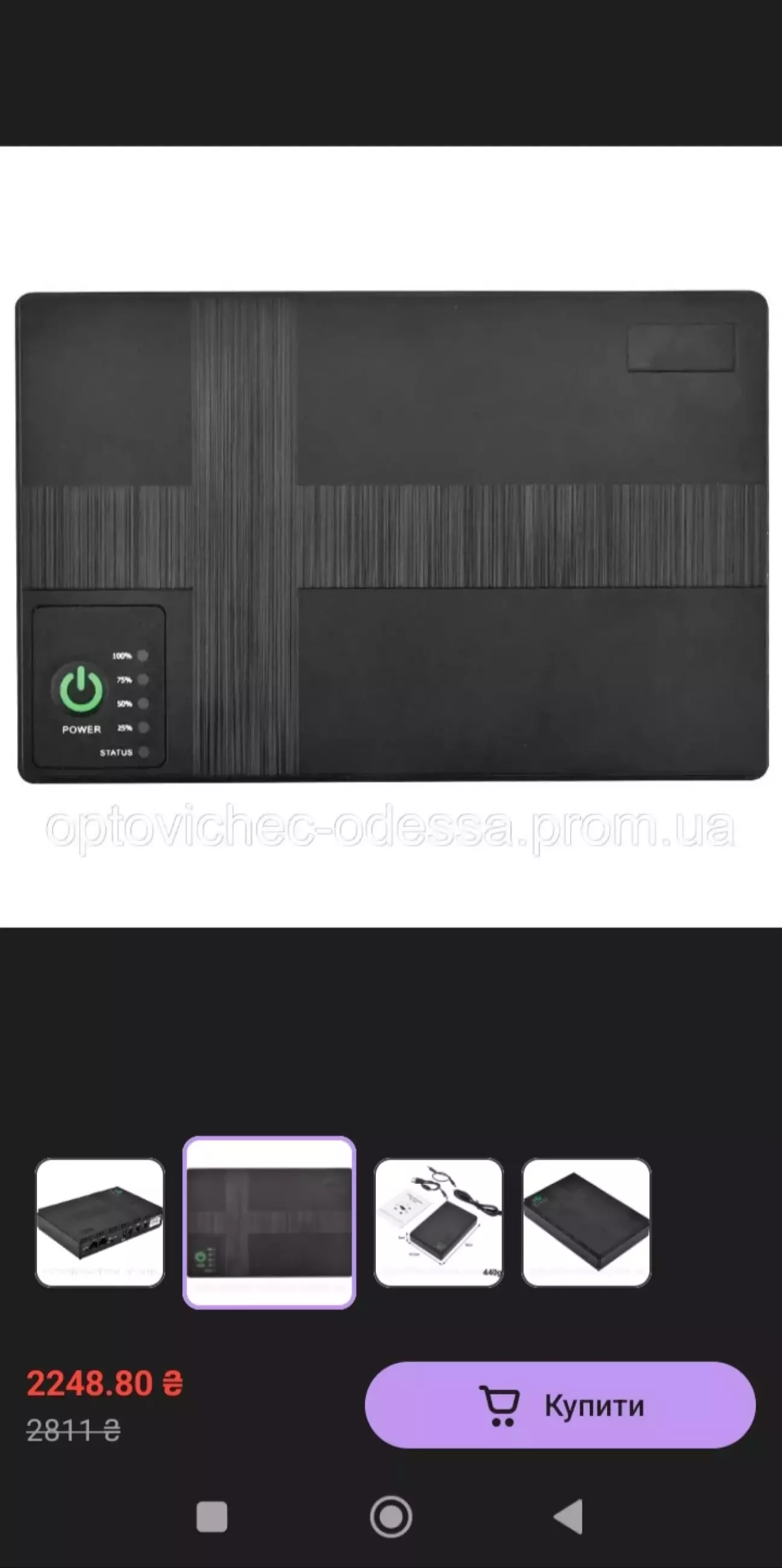

Найпопулярніші тримали б годин 6-7 (звісно від апетиту споживача залежить),ніби й норм скажеш ти,хочеш більше то додай/заміни акб на більші,але ж час заряду збірки збільшиться +це не самі надійні дбж.

(доречі його оновлена версія має відсік для швидкої заміни 4х 18650,типу старі сіли то підкидуй нові й користуйся АЛЕ не забувайте що після заміни акб треба "стартонуть" дбж від мережі,а де її взять?)

Я вже такий одного разу допрацьовував (1200 ціна дбж +800 додаткові акб),мав він після цього 10-11 годин роботи і десь годин 3.5-4 заряд,вже навіть думав замовить його але в розгар сезону ціни на них виросли х2(тобто 2200+800акб). Я вирішив що за ті ж кошти (чи близько того) зберу собі ДБЖ що працює довше і бере заряд швидше.(Ціни на сьогодні можуть буть не актуальні,акб можна знайти б/у чи дешевші/іншої ємності тому все відносно)

Отже, комплектуючі для збірки:

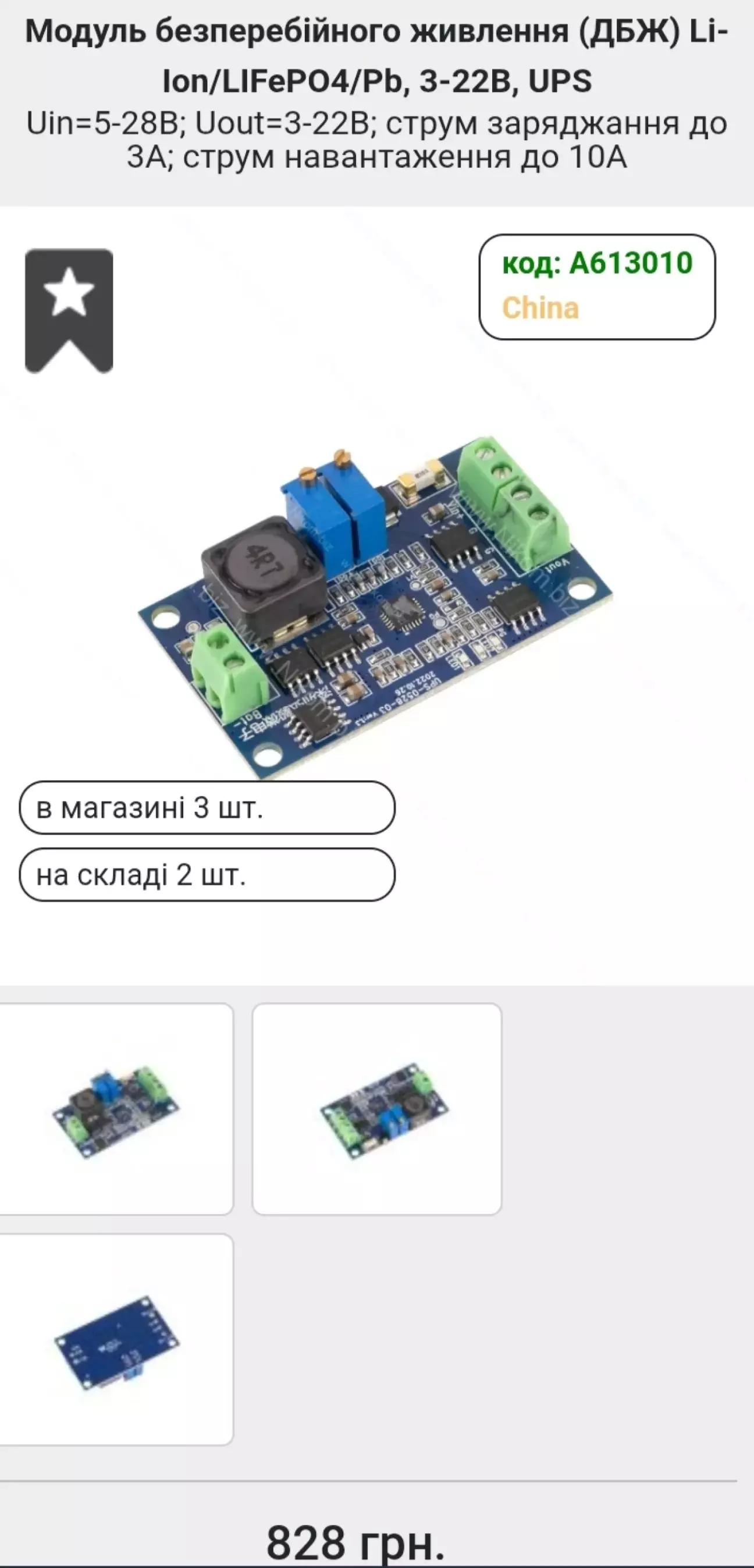

За основу вирішив взяти модуль Proline EF9012 UPS  (1000грн)

(призначений для безперебійного живлення комутаторів і ОЛТ за рахунок зовнішнього свинцево-кислотного або літій-залізо-фосфатного (LiFePo4) акумулятора. Виконує заряд в режимі CC/CV, що важливо)

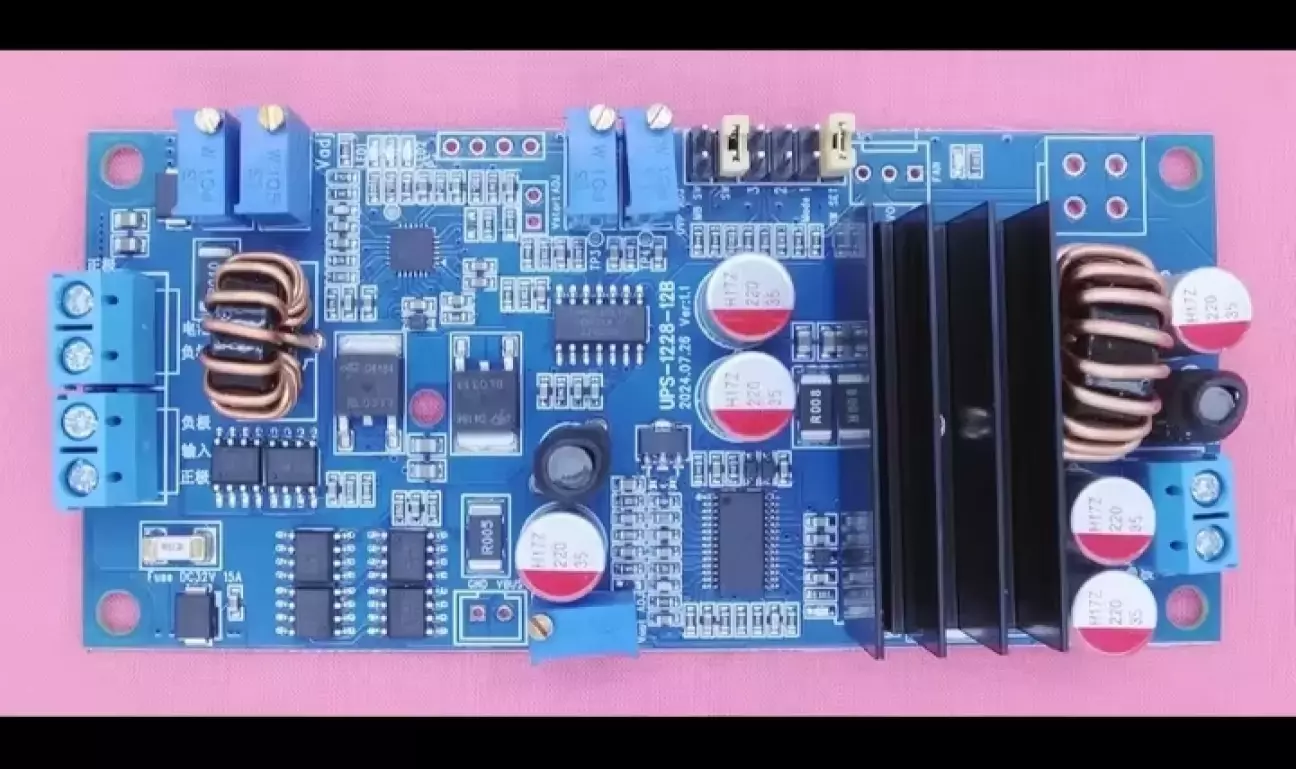

На момент збірки не було в наявності ось такого модуля , хотів спершу його:

Також рекомендую розглянуть за основу модуль який я знайшов пізніше на алі:

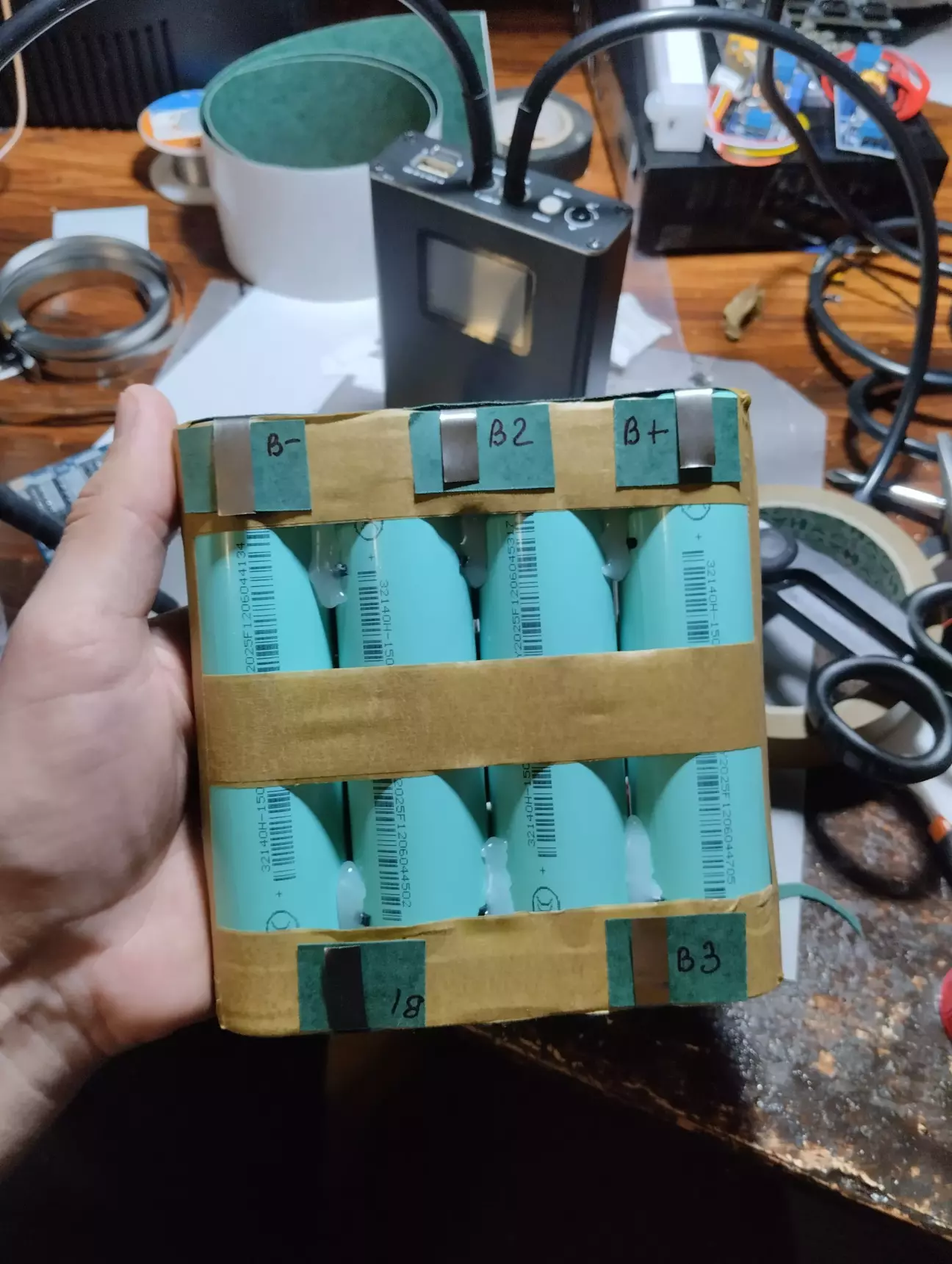

Акумулятори LiFePo4 - 4шт(1200грн),на фото нижче. Переваги цього типу акб сьогодні знають вже певно і дворові собаки.(Біля 10 років (за умови заряду стумами в межах передбачених та дотримання норм порогу заряду) та біля 3000 циклів заряд/розряд із збереженням після цього 80% ємності)

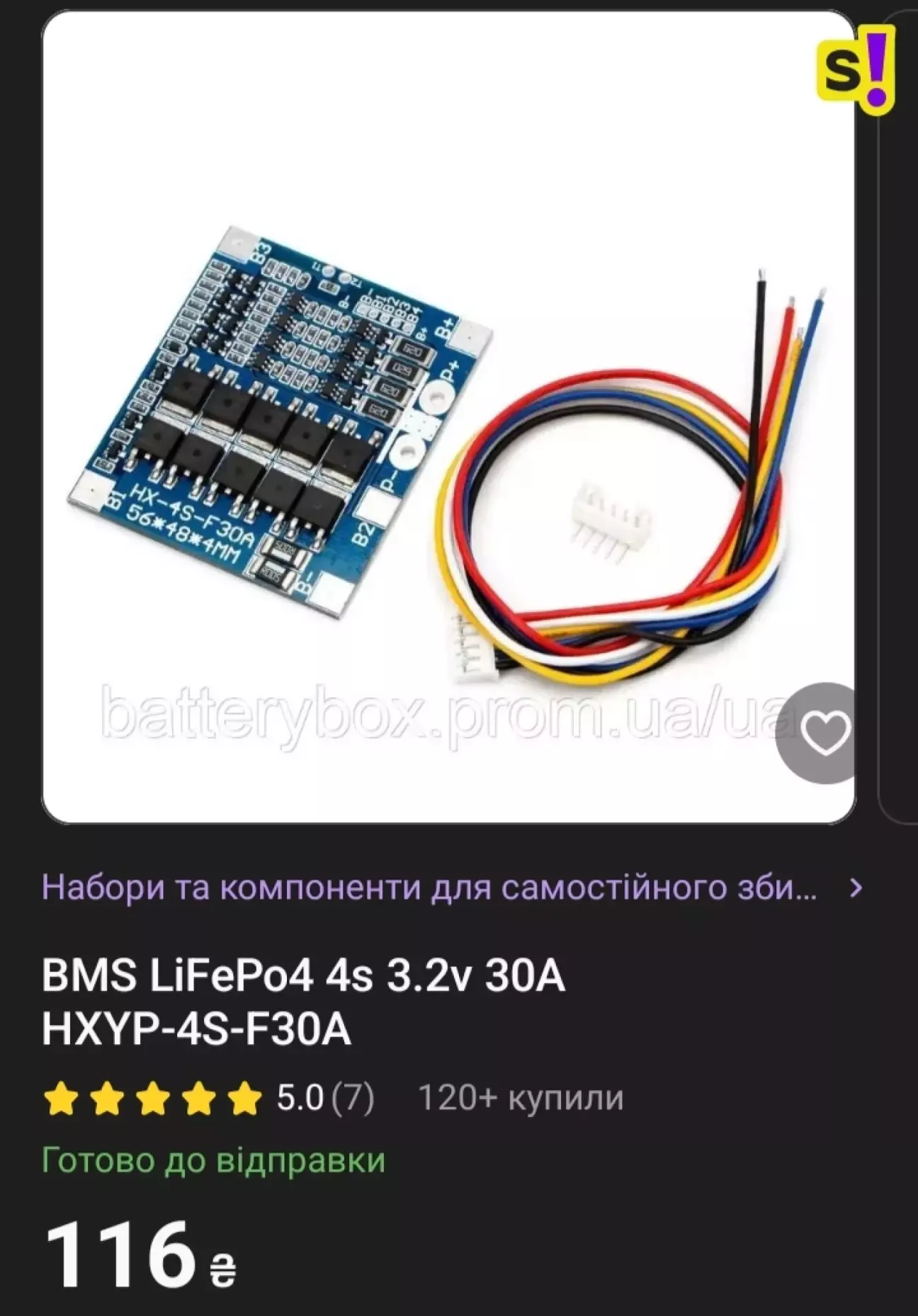

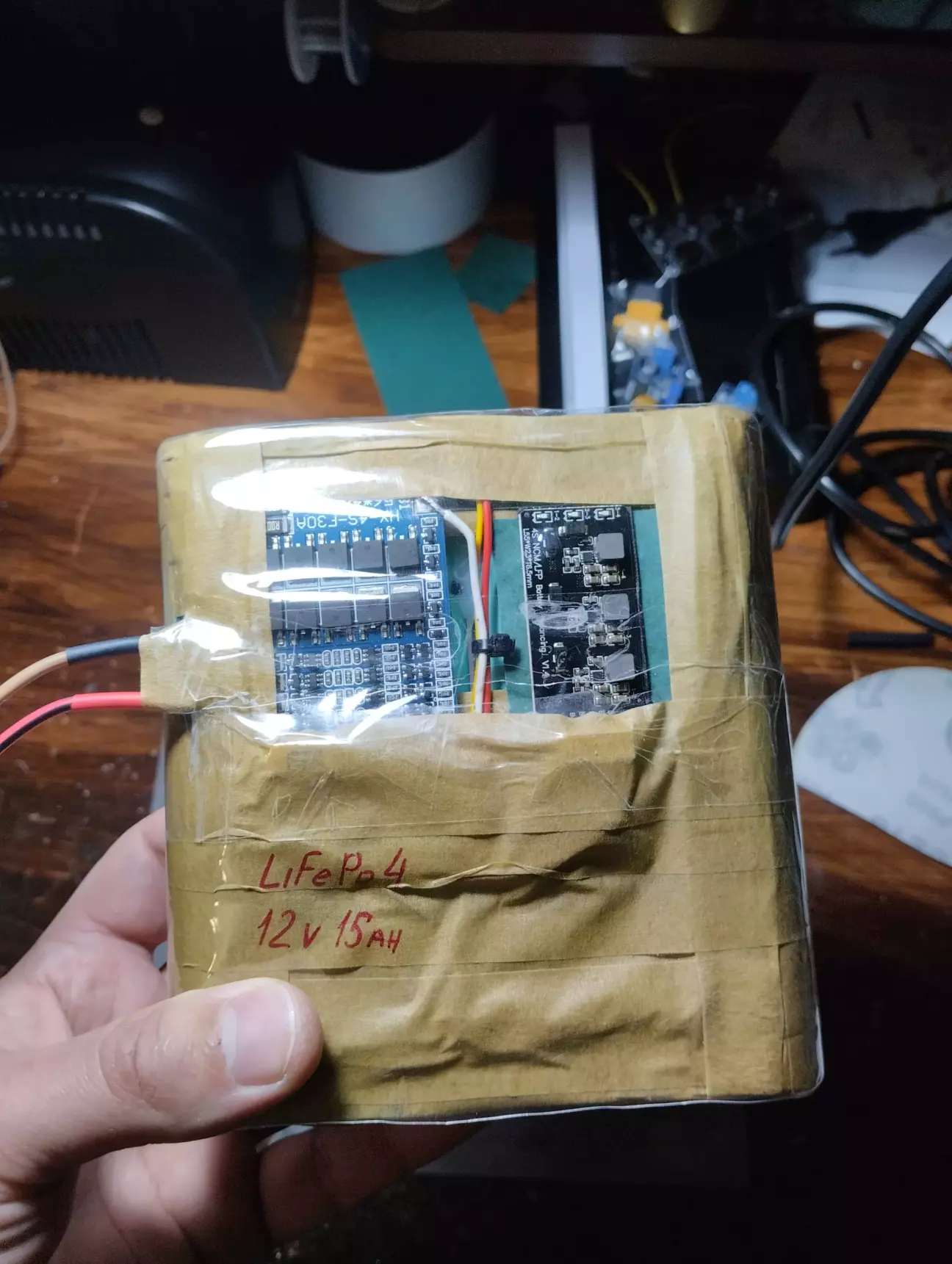

Плата BMS, збірка без неї неможлива і небезпечна,регулює верхній та нижній пороги заряду/розряду акб. Має пасивний балансир комірок який по суті до одного місця бо має мізерний струм балансування.(спитаєте чого не "біла" поширена бмс на 100а,бо того що ця була в наявності і 30а з головою)

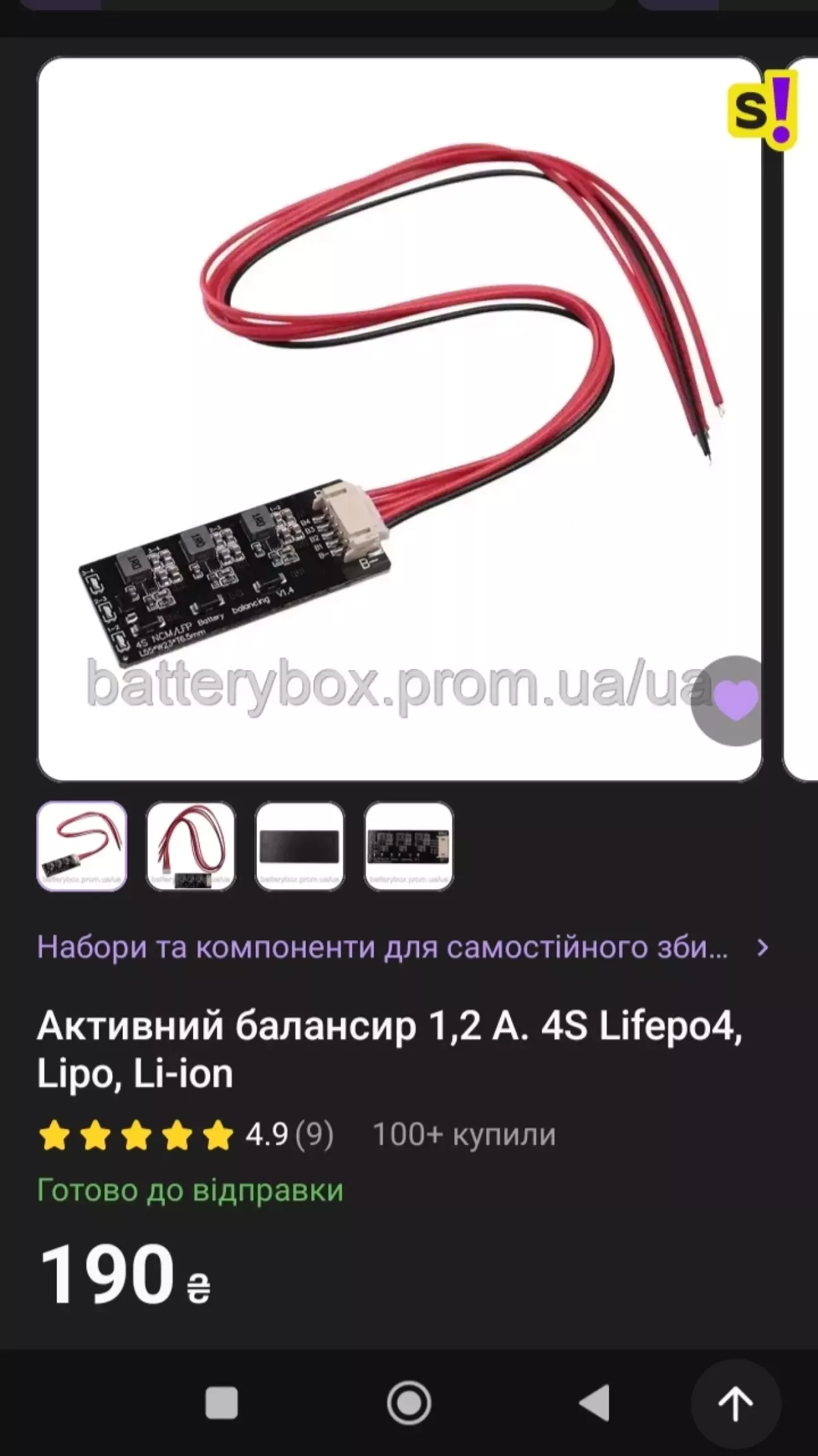

Для нормального балансування комірок вибрав ось такий активний балансир з струмом до 1.2а. Коротко: він перекидає напругу від більш зарядженої банки до менш зарядженої,вирівнює їх порівну і акб служить вам многії літа...і зими😁

(штука яку необхідно додати в твою зарядну станцію,рекомендую)

Ну і модулі dc/dc які регулюють вихідну напругу на роутер та термінал.

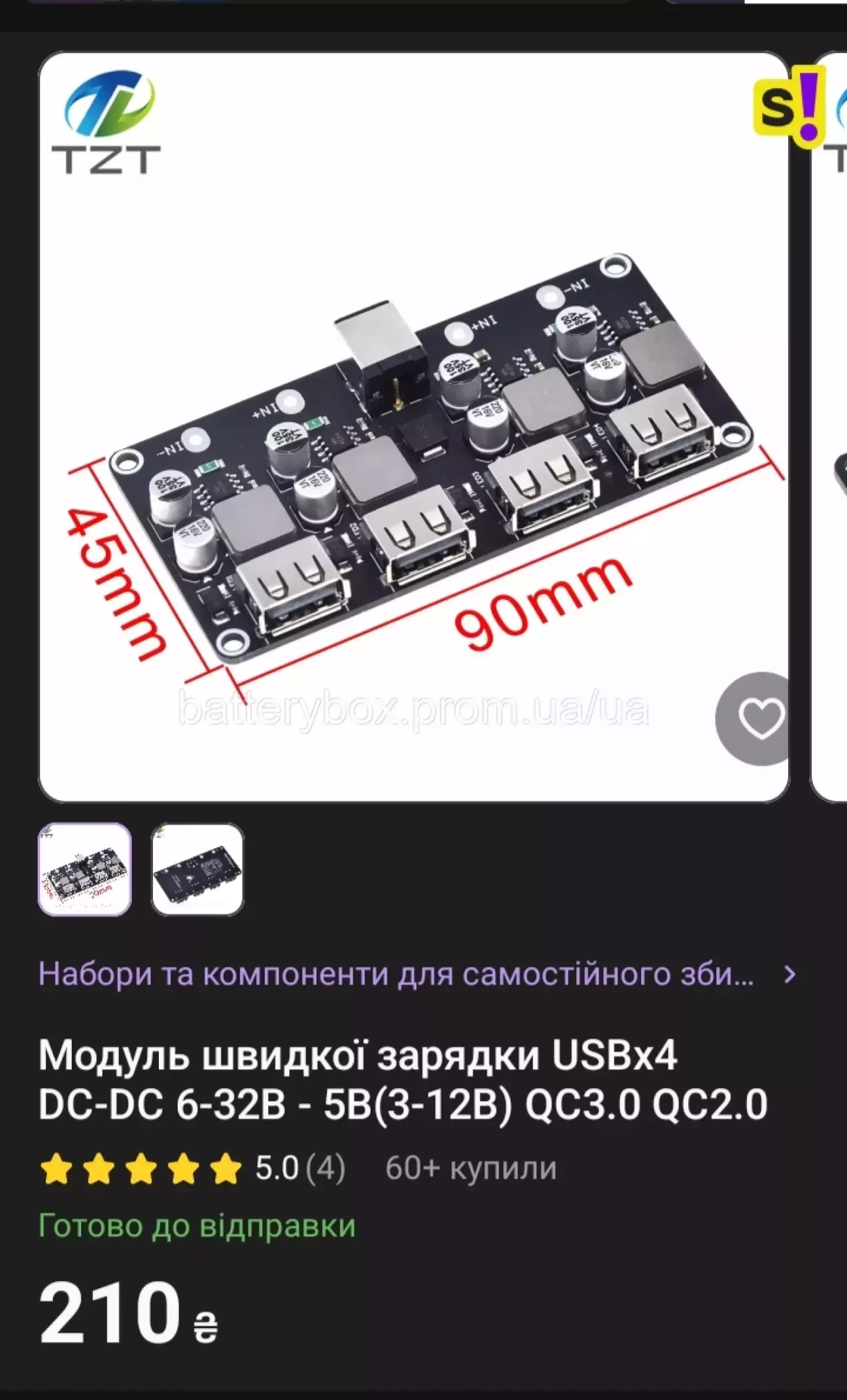

Також за бажанням можна придбати і додати ось таку зарядку:

Ну а чого б не скористатись можливістю зарядить гаджети чи ліхтарики від дбж. Вхід від 6до 32в,вихід 4 гнізда по 22вт кожне. Але в останній момент я передумав,припаяв до платки "крокодили" і віддав батьку в село)

Переходимо до збірки:

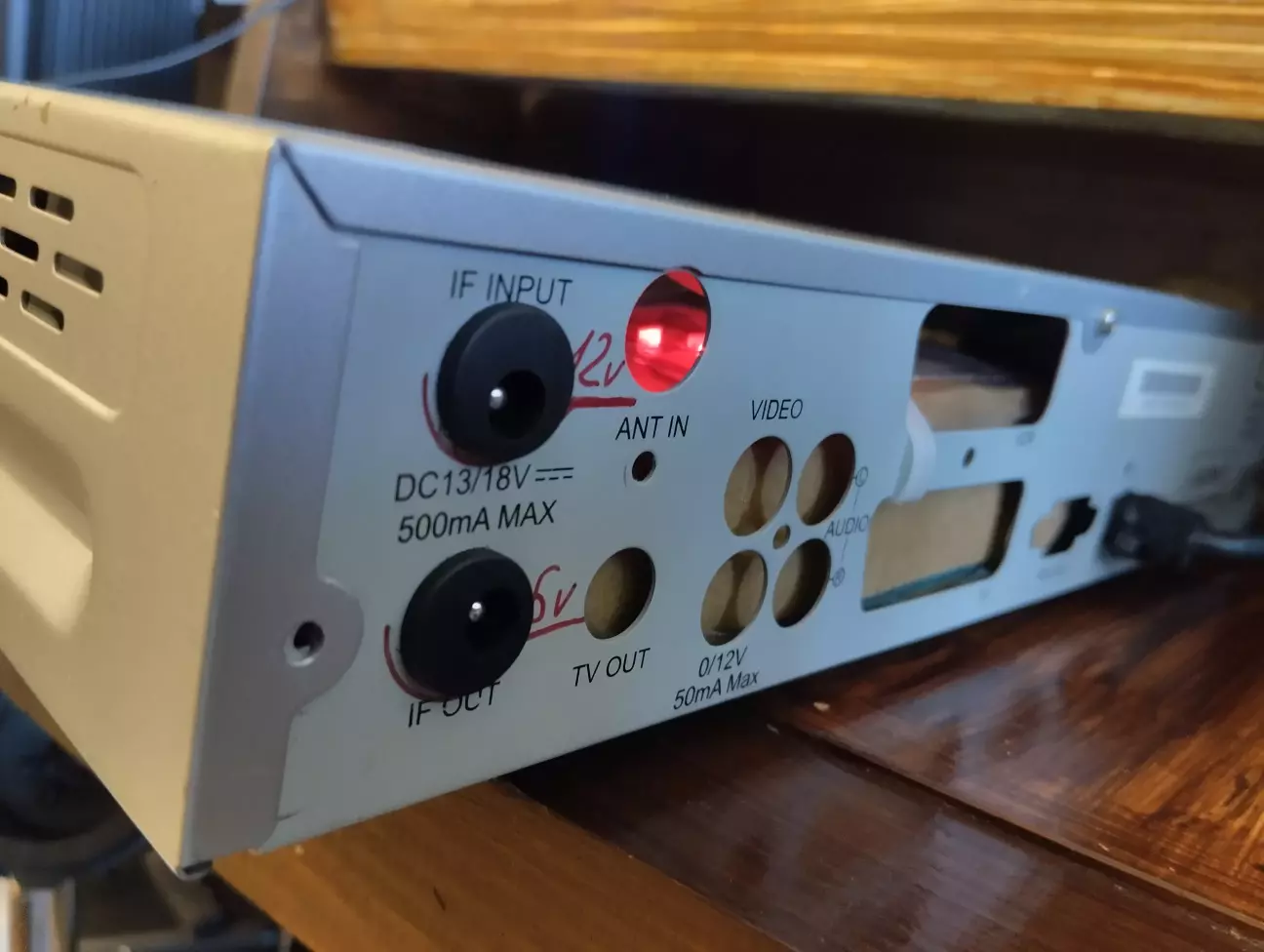

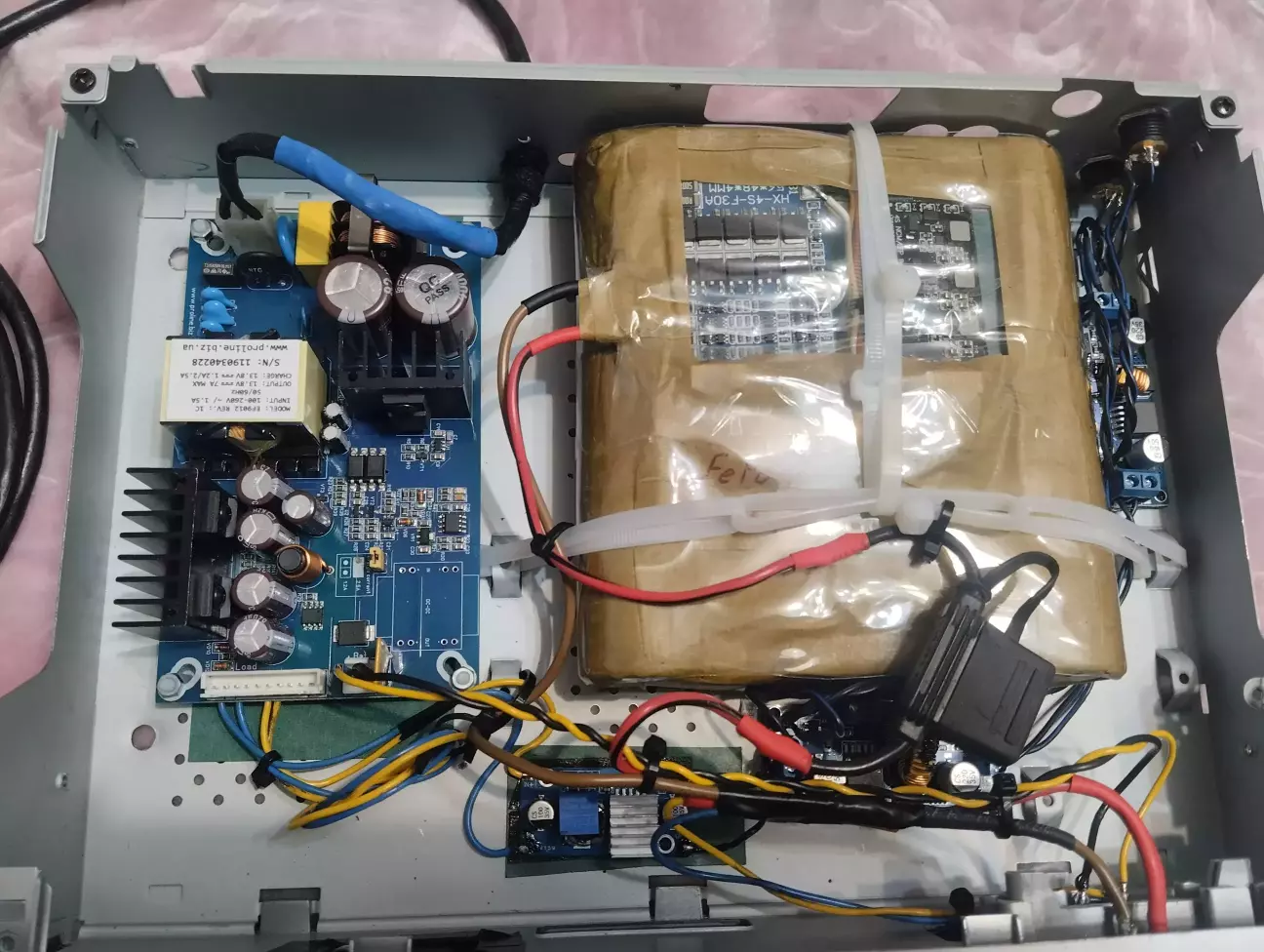

Корпус знайшовся від старого супутникового тюнеру,оскільки я часто  "не викидую всякий хлам,задовбав вже"😆

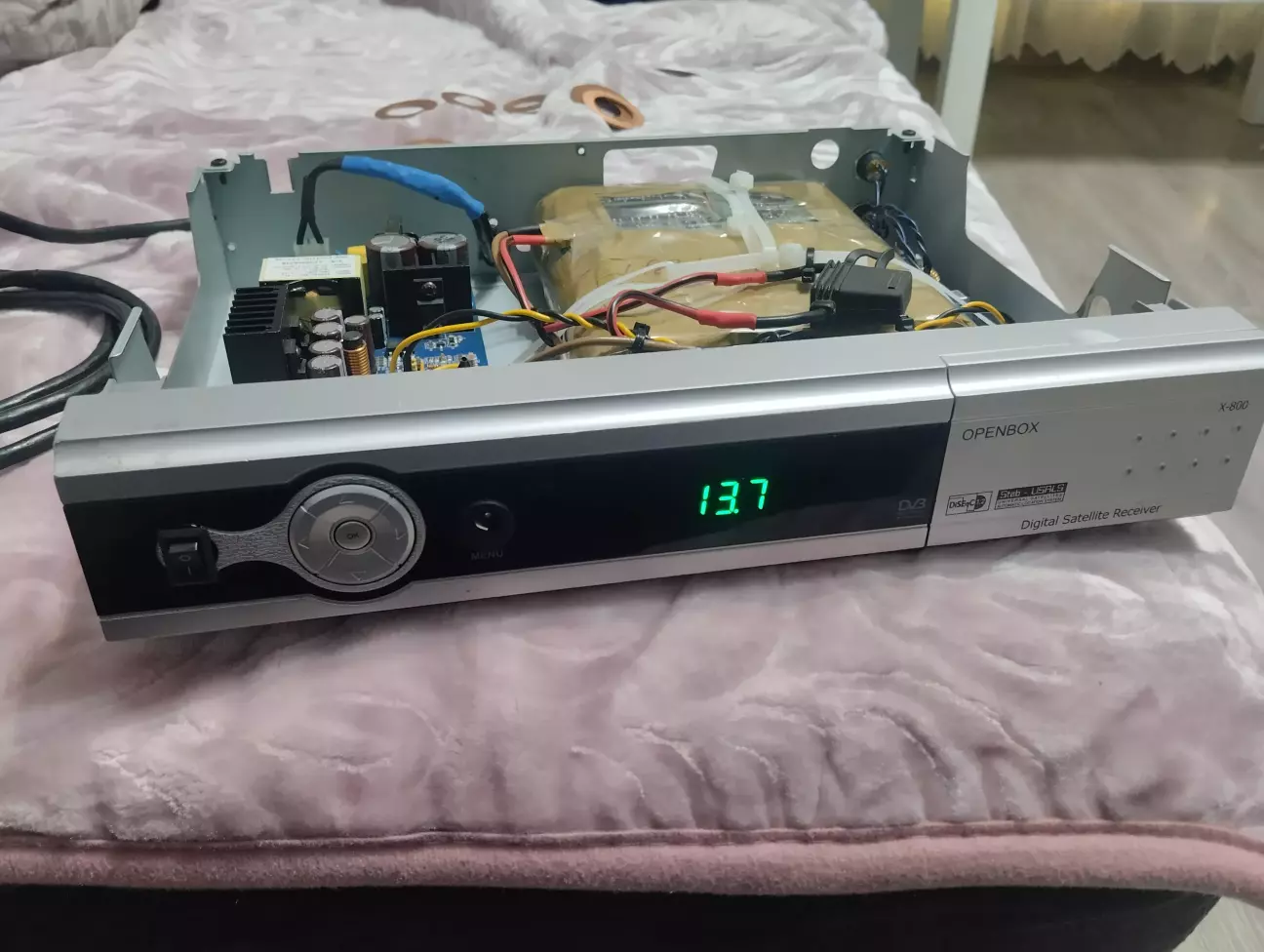

Коротко схема:

220в заходить на плату дбж(перемичку встановлюємо на струм заряду 2.5а/влітку можна перекинуть на 1.5а), Перший вихід 13.8в на зарядку акб веду через тумблер (за бажанням,щоб мать змогу відімкнуть акб від плати коли є світло і дуже швидко зарядить через роз'єм ХТ60).

Другий вихід 13.8в на споживач, коли нема світла він просідає разом з акумом по мірі розряду,тому спершу піднімаю через dc/dc до стабільних 14.0,а потім розкидаю на два споживачі 12в і 5в (можна налаштовувать як вам потрібно 5 чи 9 чи 12) через два інші модулі dc/dc.

Суть першої "повишайки" що вона видаватиме 14в незалежно скільки на вході 5в,10в чи 13в. Можна було цю "повишайку" і одну "понижайку" замінить єдиним модулем та не було його в наявності,тому як є. Втрати насправді там мізерні на них тому можна забить на це.

Я також знаю що деякі подають 14в прямо на роутер 12вольтовий і ніби має працювать,але перевірять не став.

Уважні помітили що вихід на зарядку акб 13.8 а не 14.6 чи 14.2 наприклад,це зарядить акб на 93% max що насправді навіть краще для ресурсу,тому залишив як є.(Резисторами біля ШІМ піднять не виходить,тому не забивайте голову)

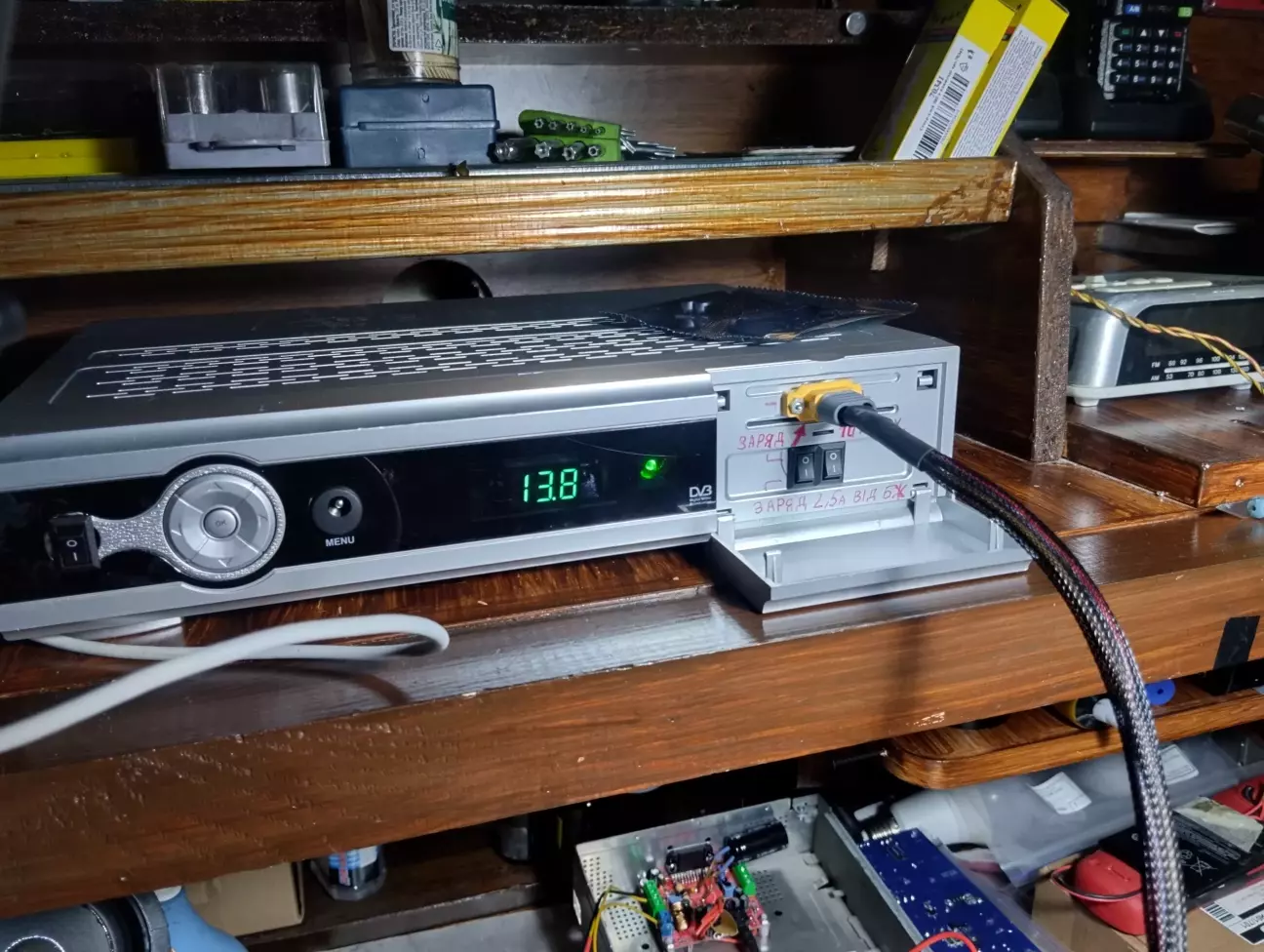

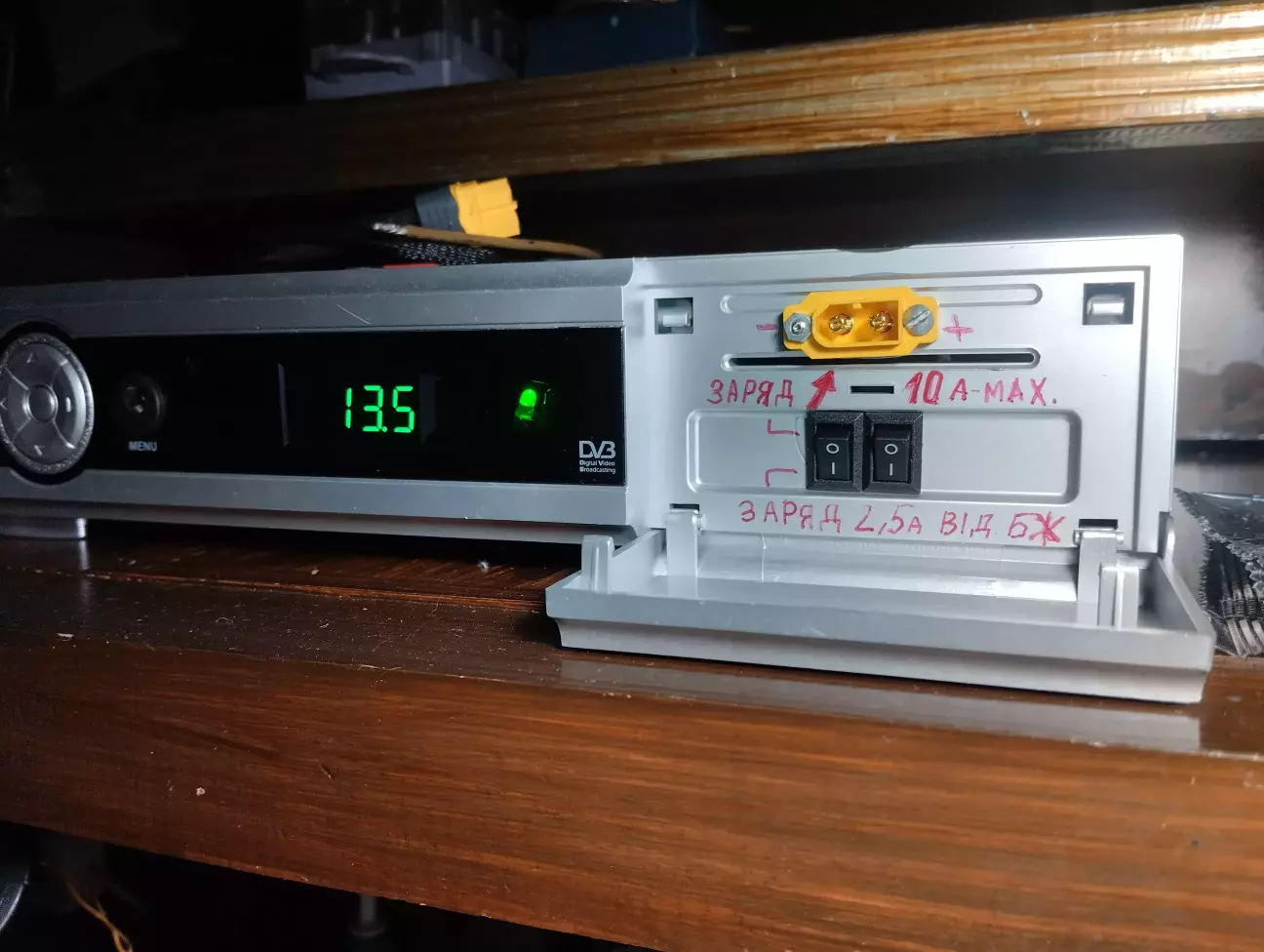

Для зручності спостереження за станом акб додав на передню панель вольтметр через кнопку. Та одне гніздо 5.5/2.5мм якщо раптом треба буде.

Світлодіодні індикатори від плати дбж переніс туди ж.

Як я вже згадував додав роз'єм ХТ60 напряму до BMS(через запобіжник).

Поясню.Коли світло вмикають на годину чи дві за добу то ми відмикаємо клавішею акб від плати та заряджаємо його стороннім блоком живлення чи навіть зарядним для свинцево-кислотних акб.деякі авто-  зарядки мають режим LiFePo4 (що мається на увазі алгоритм СС/СV), але навіть звичайний блок живлення підійде.Можна подавать абсолютно безпечно 14-14.5в та 10а струму .

На момент написання посту ДБЖ в роботі вже другий місяць. З того що вдалось перевірити: робота на акб 6 годин дорівнює 30хв заряду 5амперами від лабораторного блоку живлення(а можна 10!) ,або 1 годину від своєї вбудованої зарядки.

Попередні мої розрахунки показували 5-6годин заряду ШТАТНИМ блоком(2.5а) від 0 до 100% і біля 17 годин роботи. На практиці справи значно кращі.

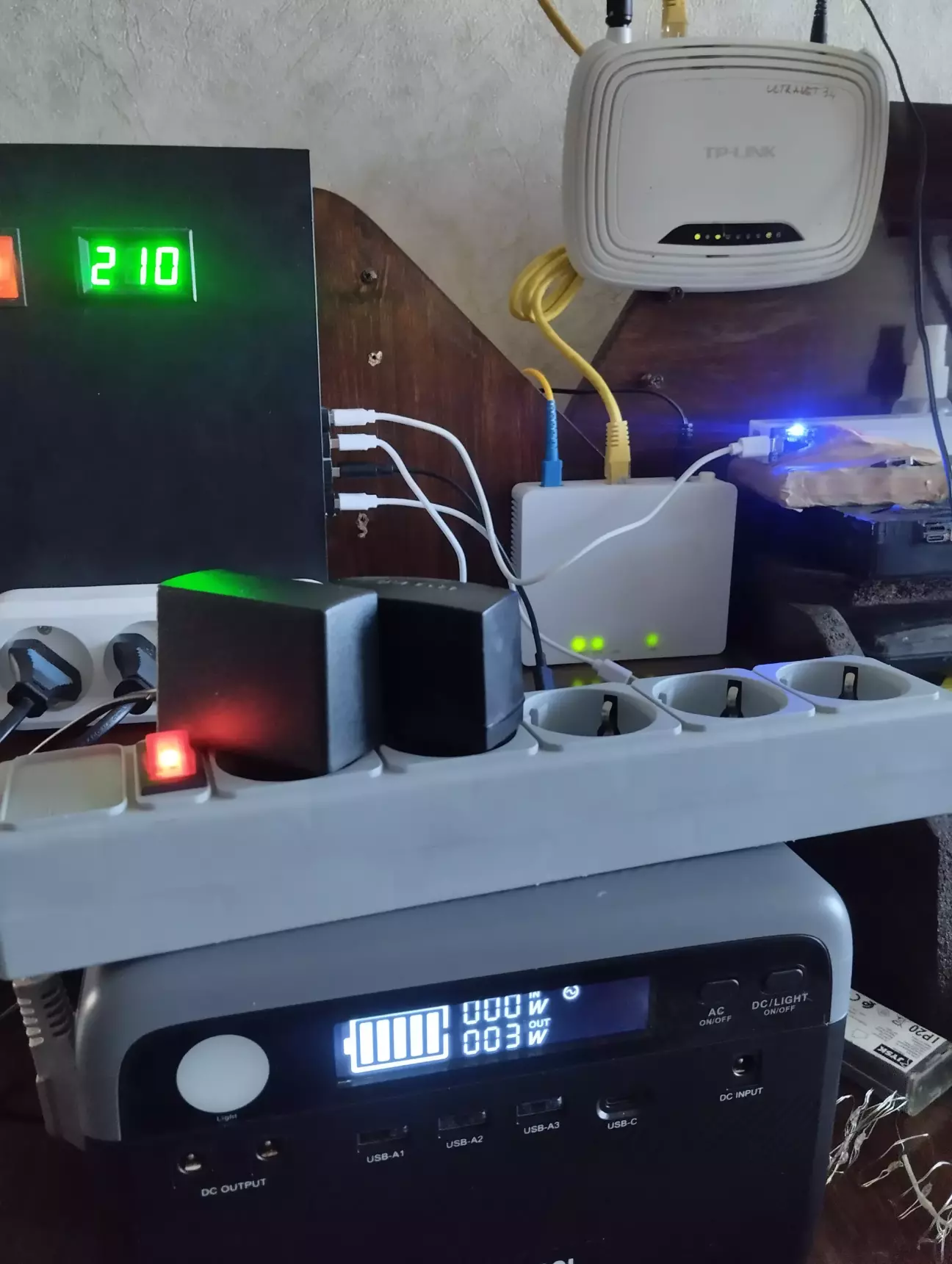

Я спеціально пішов заміряти споживання,увімкнув від зарядної станції лише роутер та термінал.

Якась фігня,спершу подумав я,але ні так і є бо гірлянда на вікні споживає 6вт,отже ніякого обману. Підключені до wifi були 2 телефони,ретранслятор,та ТВ.

Прикидуємо. 12в х 15ah =180вт/год

Тобто 180 ділимо на 3,хоча нехай накинемо 180/5=36 годин. Але наголошую що це роутер певно найслабший.

Коли ситуація зі світлом трохи стабілізується проведу йому повноцінний тест від 100% і до 0. Потім доповню допис.

Обійшовся він, без корпусу,десь 3250грн.
