Рукоділки. Джерело безперебійного живлення для роутера.

Ото візьми 1200-1500 грн та піди купи те джерело. Але ні, будемо рукоділити. Мотивація? Світло вимикають і в Ужгороді, бува що і надовго. Іти підключати роутер до павербанка не складно, але він завантажується хвилин до 3х, а поки дійдеш то вже і 5 пройшло, а якщо підчас вимкнення ти ще і в Zoom/Google Meet був то взагалі підстава для колег в тому числі.

Купити можна, але давайте зробимо самі. Навіщо? Бо по-перше це цікаво, а по-друге на зекономлену 1000 грн підемо поїмо курвасанів не раз, чи задонатимо кудись. Коротше 1000 грн потратити кожен зуміє :)

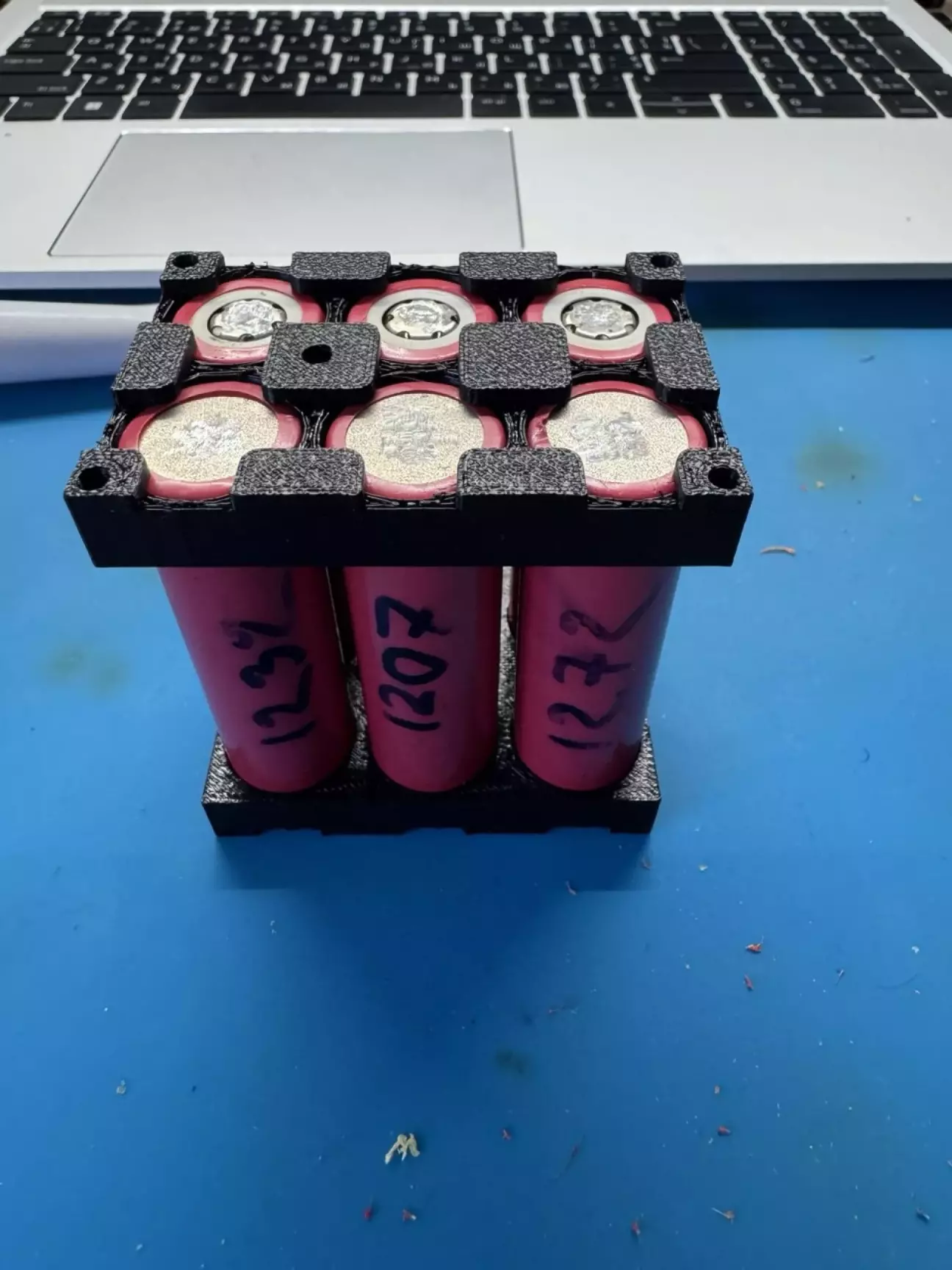

Будемо робити як всі люблять з гівна і палок. Знаходимо в коробці 6 елементів 18650, залишкова ємність 1200-1300mAh з 2000. Друкуємо холдер буде у нас 2s3p архітектура. Всі елементи відтестували і записали ємність, в репакері вводимо ємність кожної банки і він рахує як їх розкласти. Скріншота не лишилося, але половина виглядає отак, інша половина на 5mAh більше. Виходить у нас батарея на 3700mAh при 7.4 вольтах, або 27 з хвостиком ватт-годин. Цього нам вистачить майже на 7 годин при витраті в 4Вт за годину, але насправді роутер з моєю кількістю клієнтів споживає дест 2-3 Вт тому нам цього вистачить з запасом.

Беремо контактну зварку для літію і ремонтуємо її😀. Ну як ремонтуємо, вона справна, просто електроди від лежання окислились і не варить.

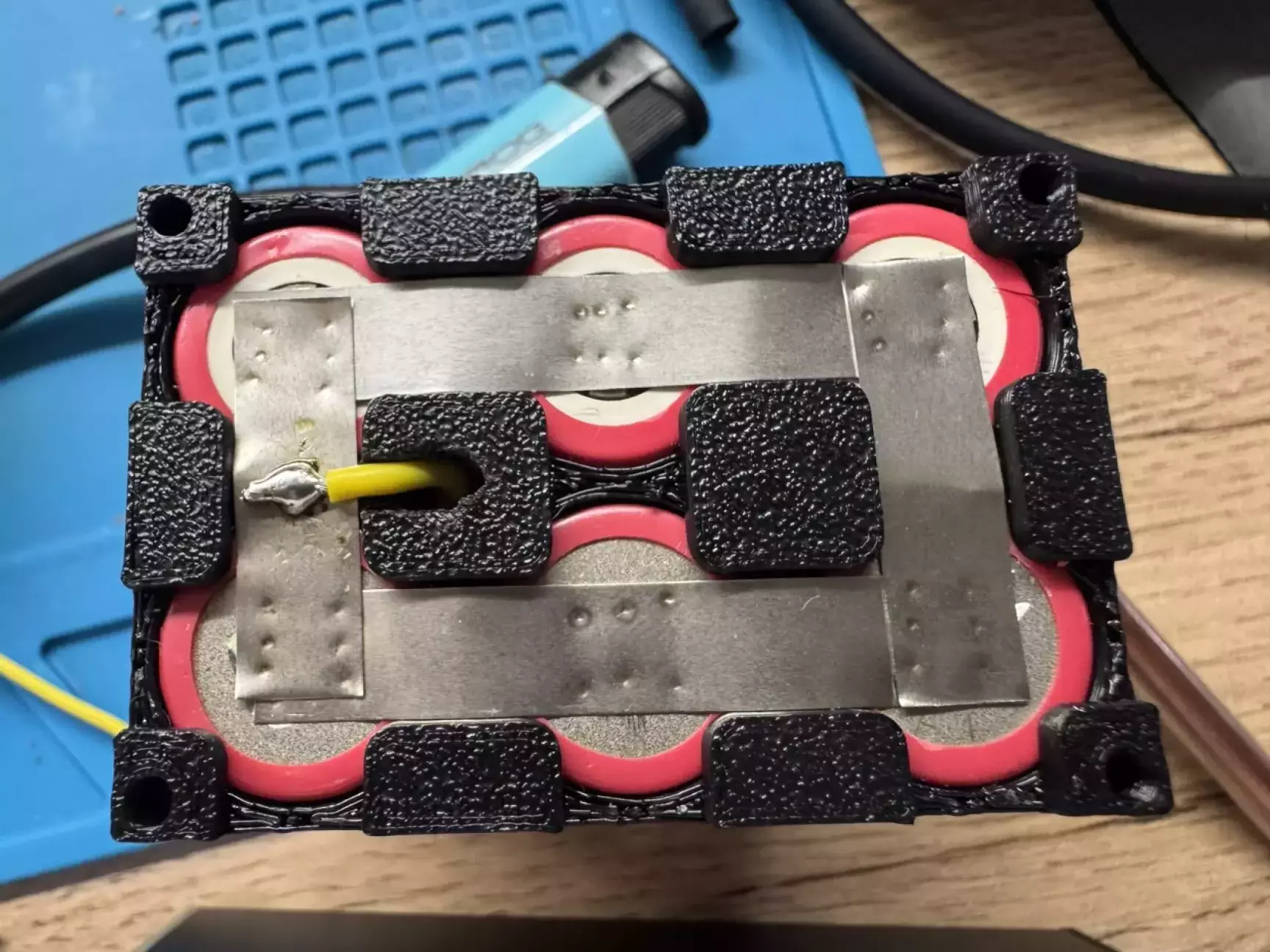

Виправили, поварили

Підпаяли дроти.

Отут поясню. Вирішено робити модульну архітектуру. По типу якщо треба буде, то ці гівнобатарейки викидаються не розбираючи. А нові збираються в більшу батарею або і в таку саму, але ввесь пристрій не переробляється і не перебудовується.

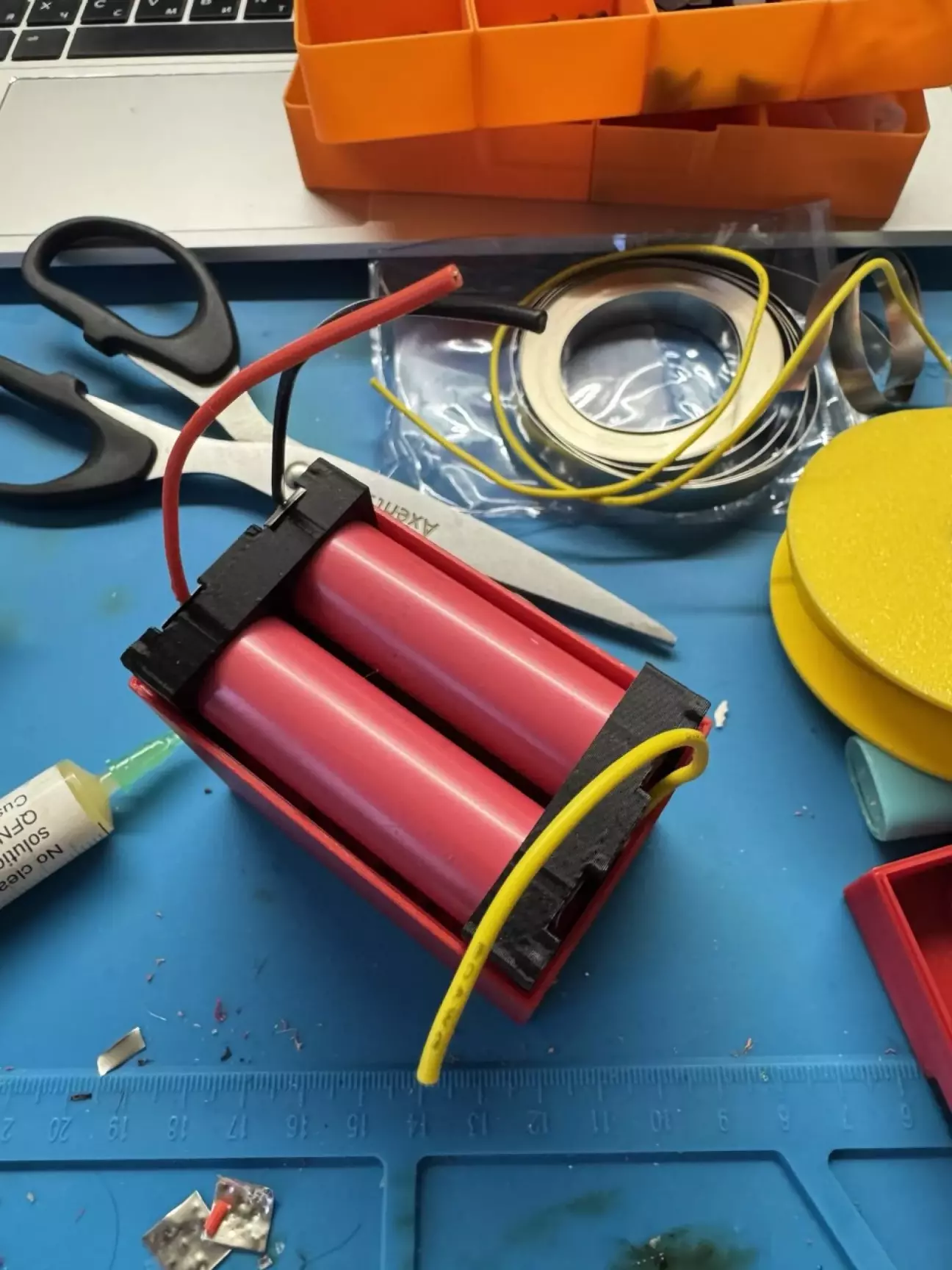

Колір настрою сьогодні червоний, тому корпус буде червоним. Так як паяю під напруго банок, то зліва на право кожен припаяний дріт сажу в термозбіжну трубку, щоби випадково не коротнути при паянні. Останній чорний коротнтути немає куди вже, тому лишаємо так

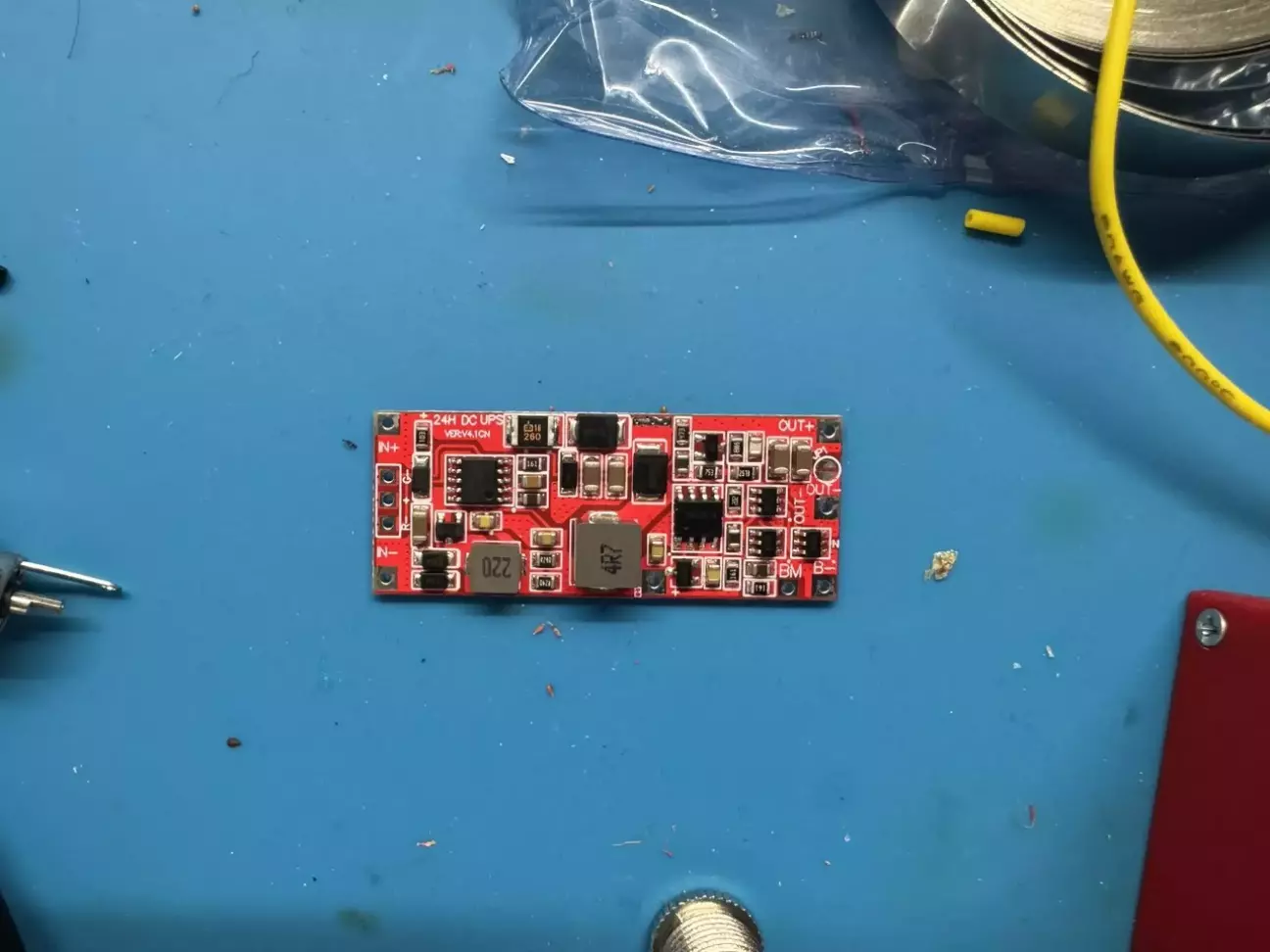

Мізками проєкту буде ось такий контролер UPS (ДБЖ). Він на вхід має 12 вольт, заряджає акумулятьри до 8.4В, має балансир і захист від короткого. На виході буде 12В або можна запяти перемичку і він перемкнеться на 15В (нам то не треба). Є вихід на світлодіоди статусу, але теж вирішив не виводити.

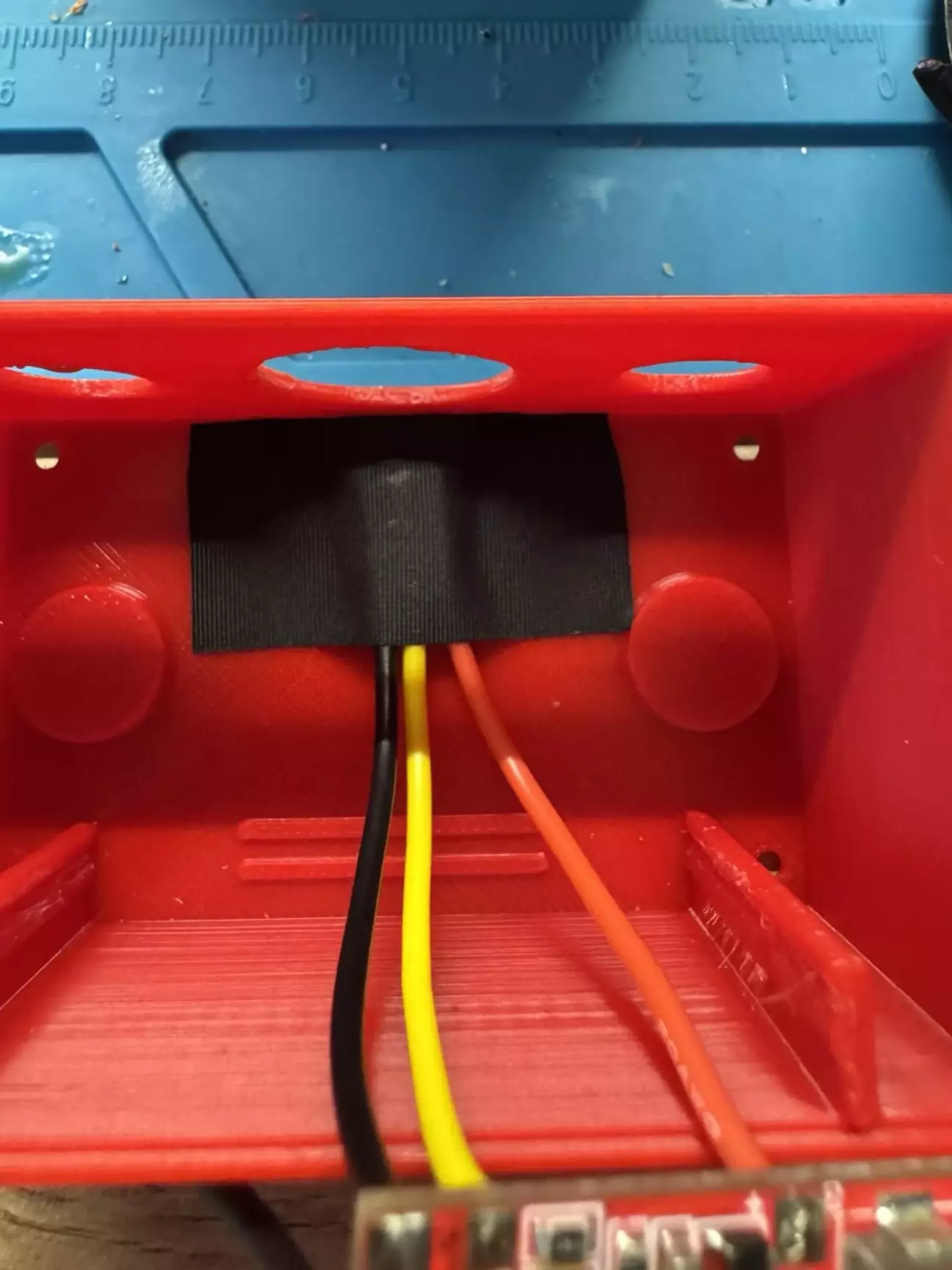

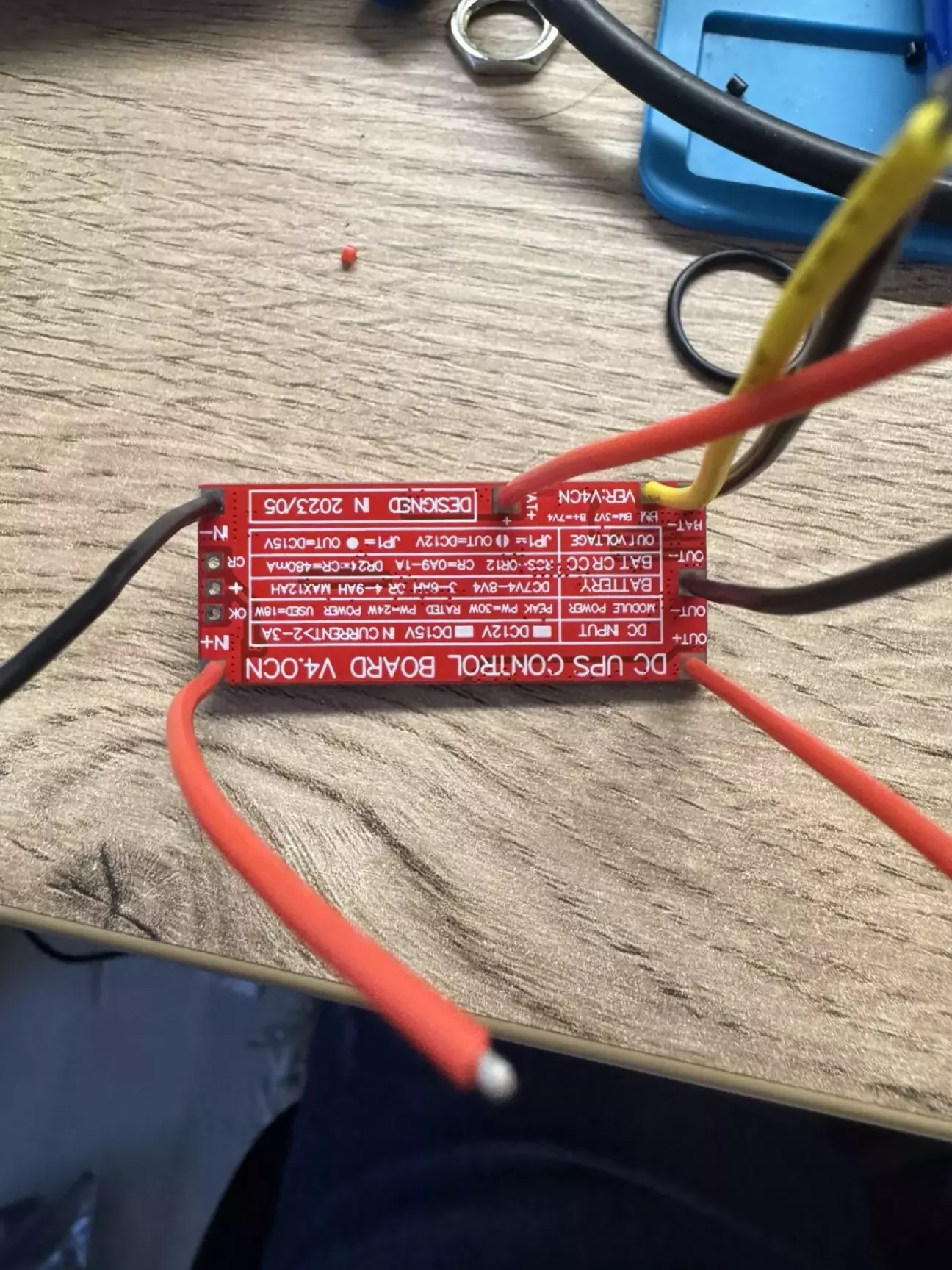

Паяємо проводи.

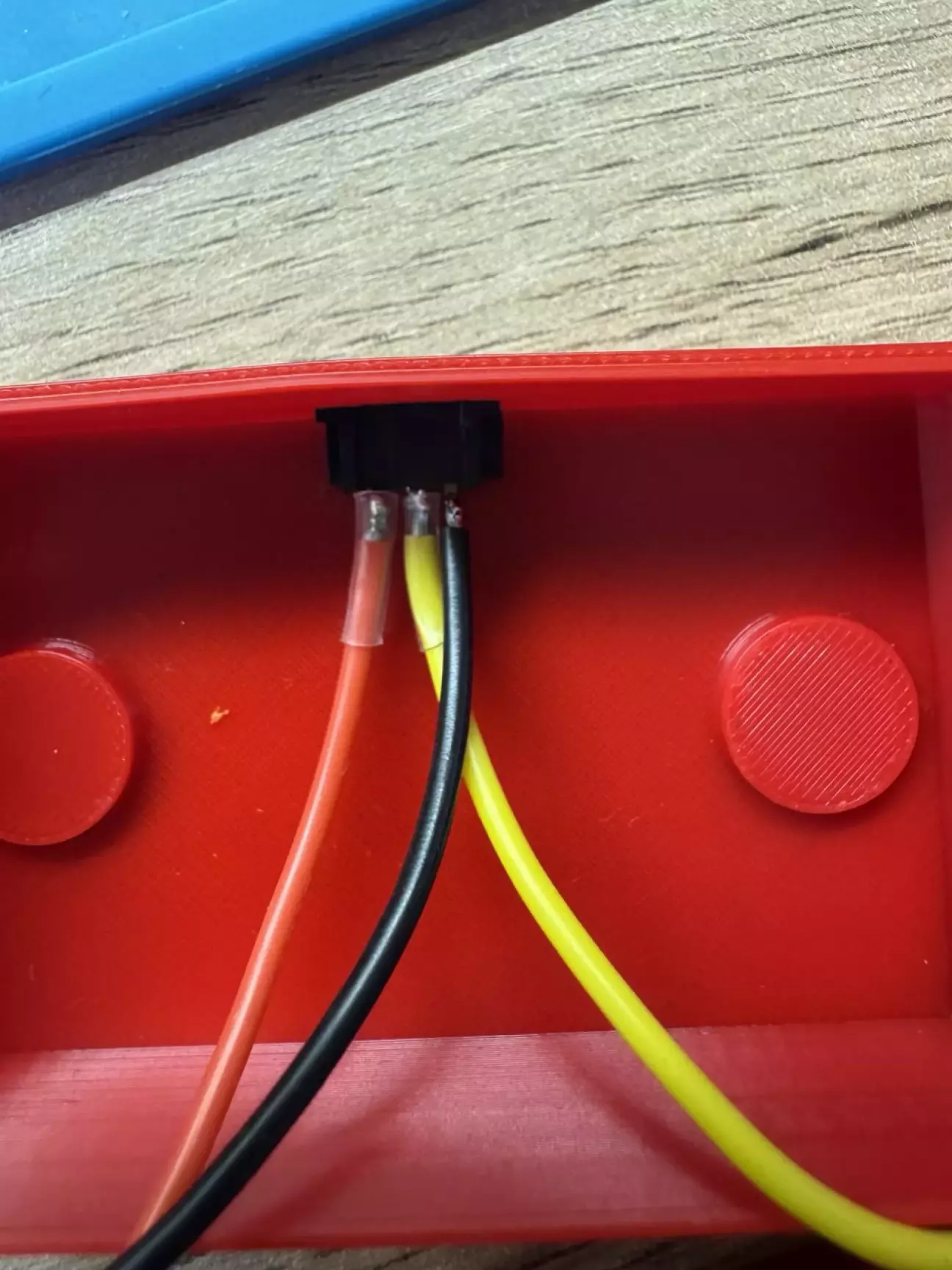

Розʼєм в верхній частині додатково ізолюємо.

Кнопки і гнізда 5.5/2.5 (кляті китайці прислали замість 2.1, але знайшов в хазяйстві два татко-розʼєми 2,5).

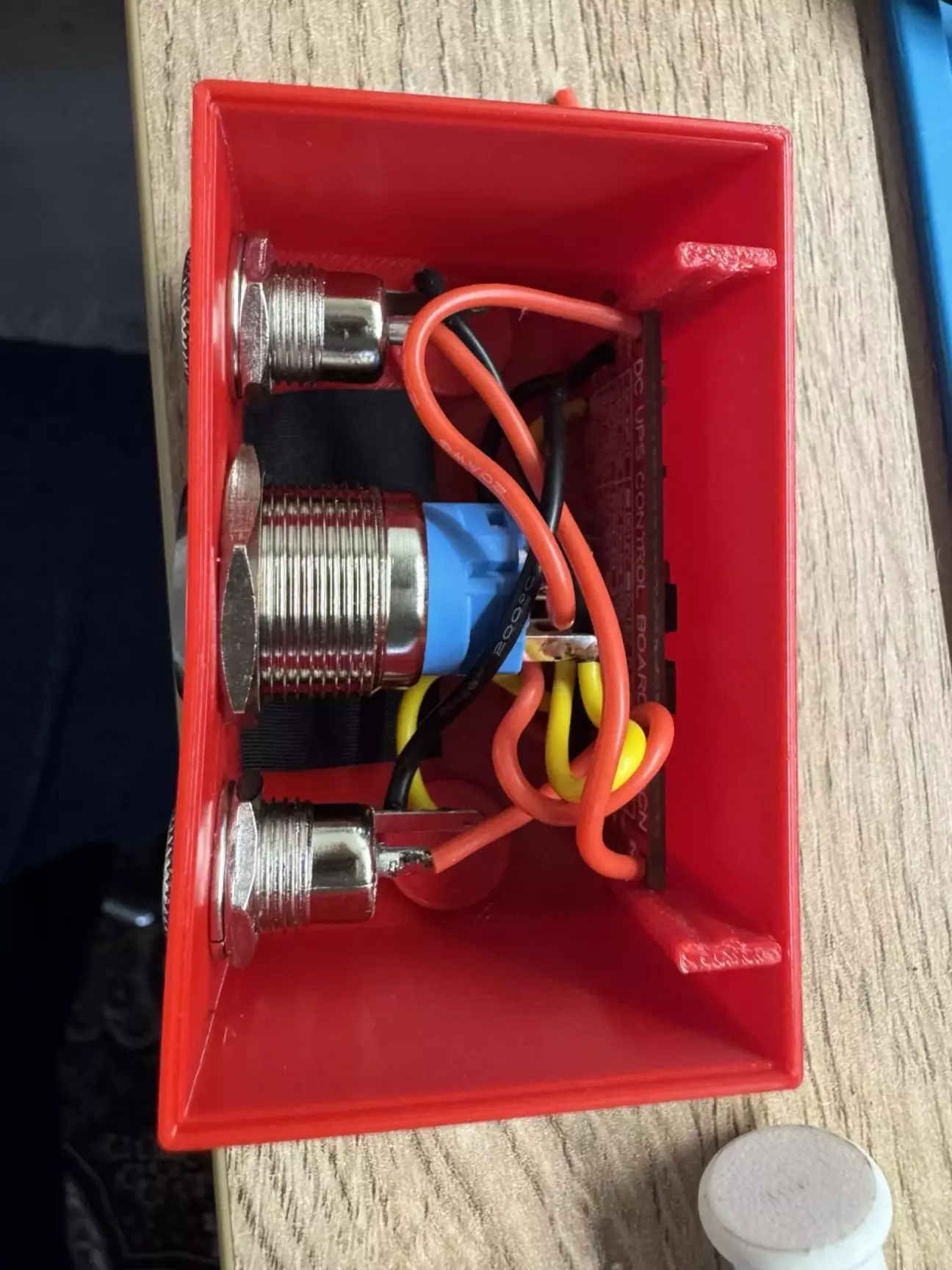

Верхня частина зібрана.

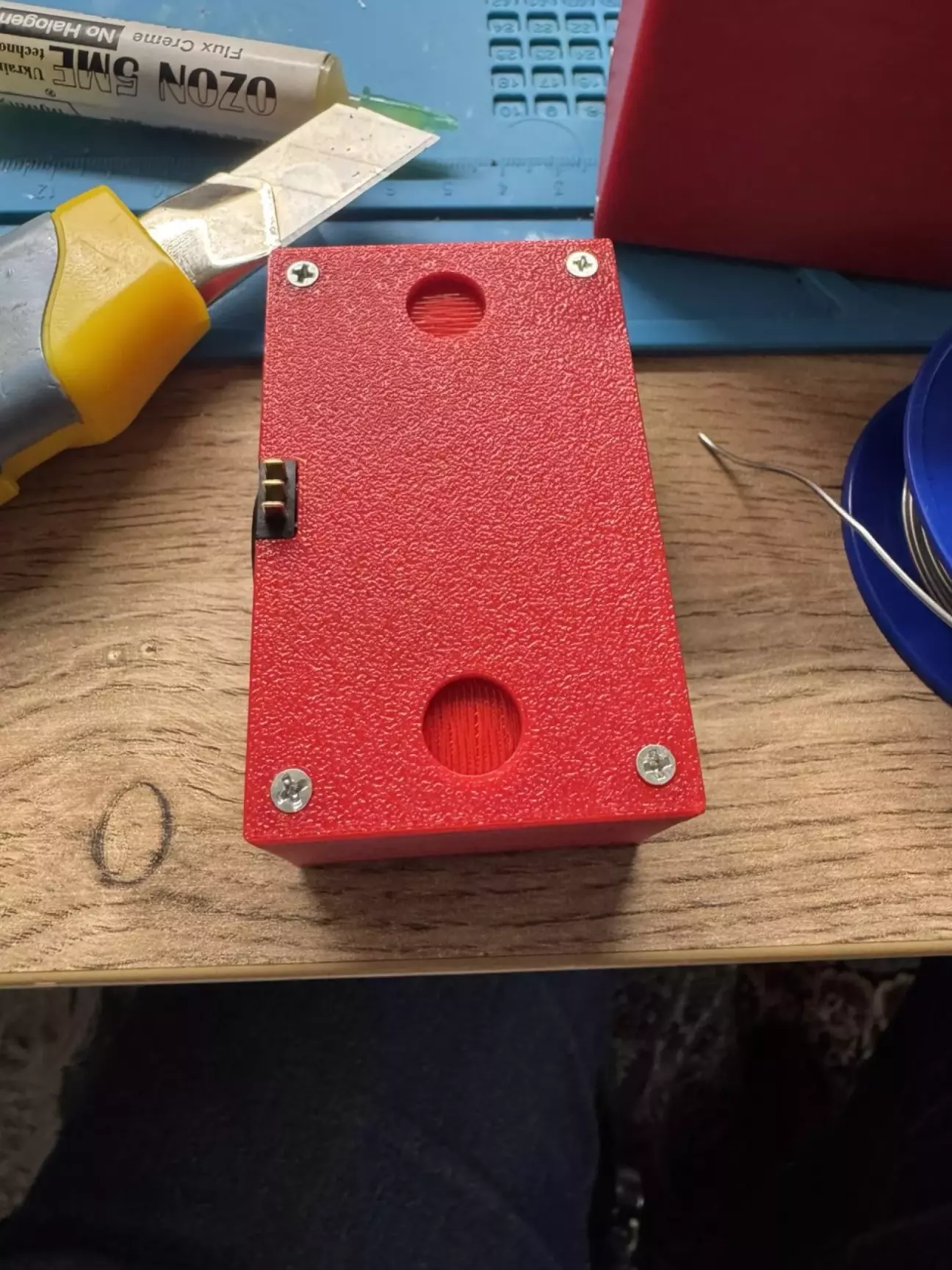

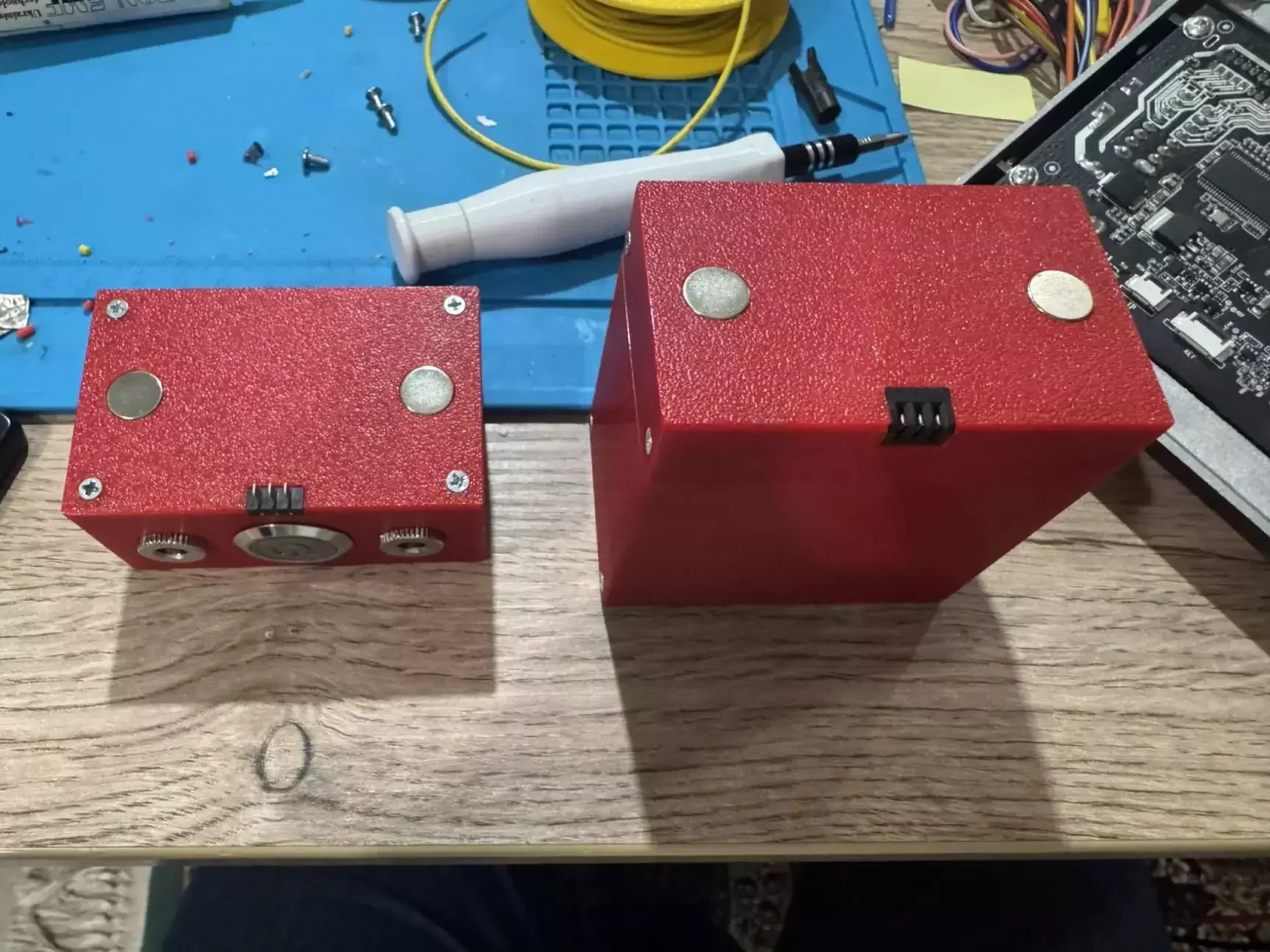

Неодимові магніти 2*10мм 4 шт

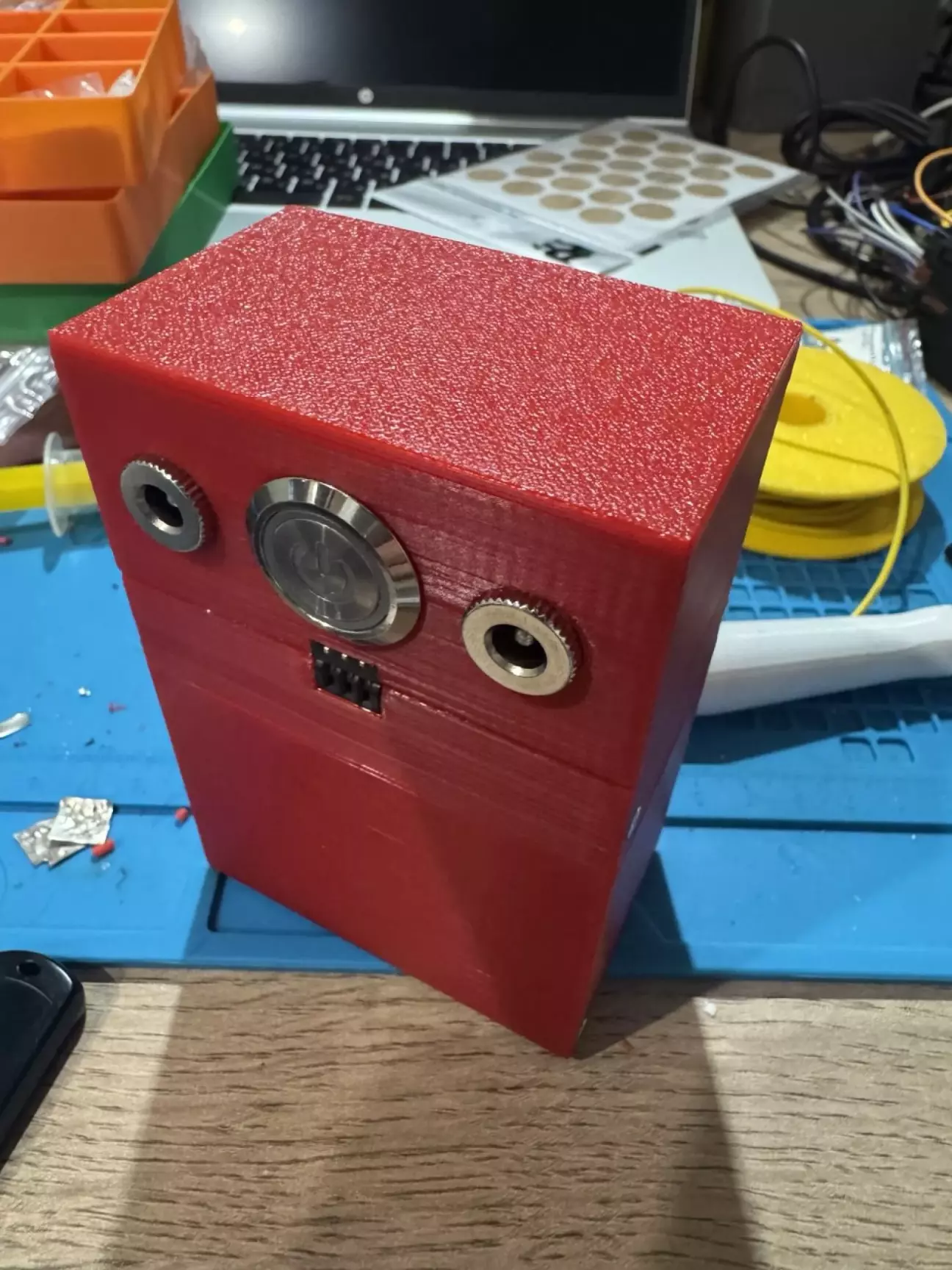

І пристрій готовий

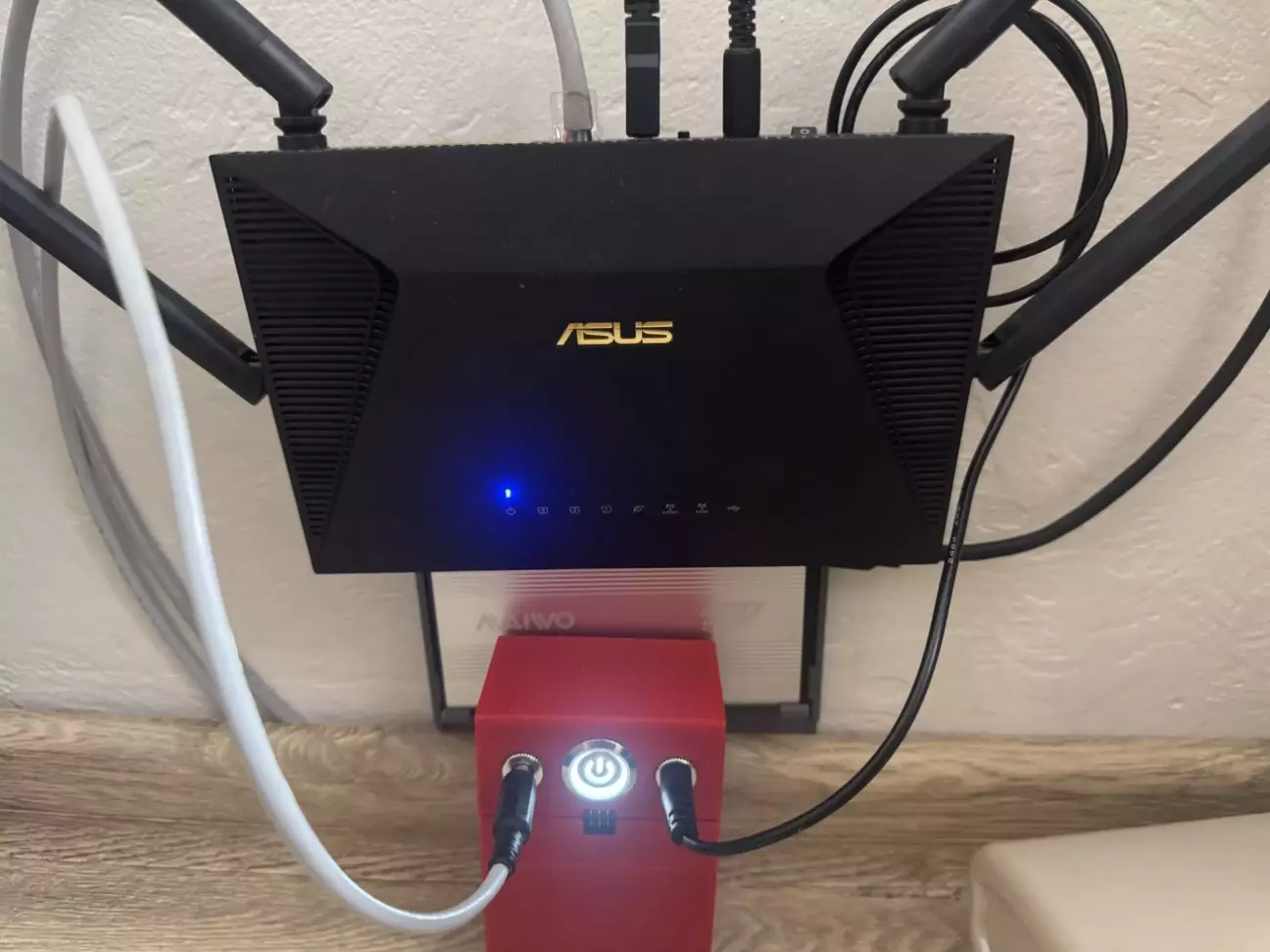

Все, роутер має ДБЖ.

Логіка роботи: є світло, заряджаємось струмом в 1А (на 3 банки - дуже повільно, але і  ніде нічого не нагріється чи перегріється. Коли акумулятори повністю заряджені, просто все проходить транзитом. Як тільки зникає світло, роутер продовжує працювати від батареї, поки остання не сяде до критичної відмітки.
