Ліхтарі Jeep Patriot from China - європеїзація китайських "американок"

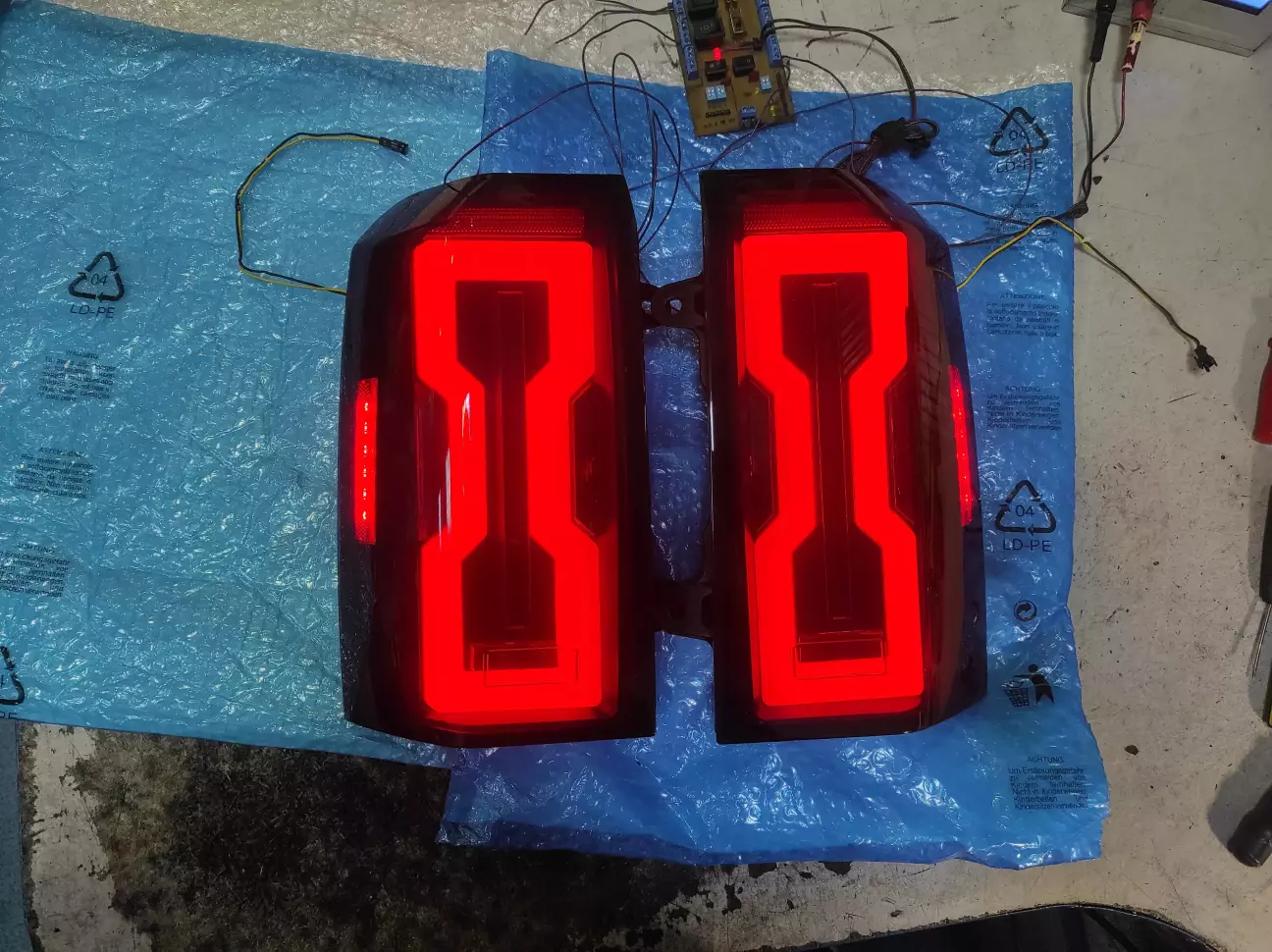

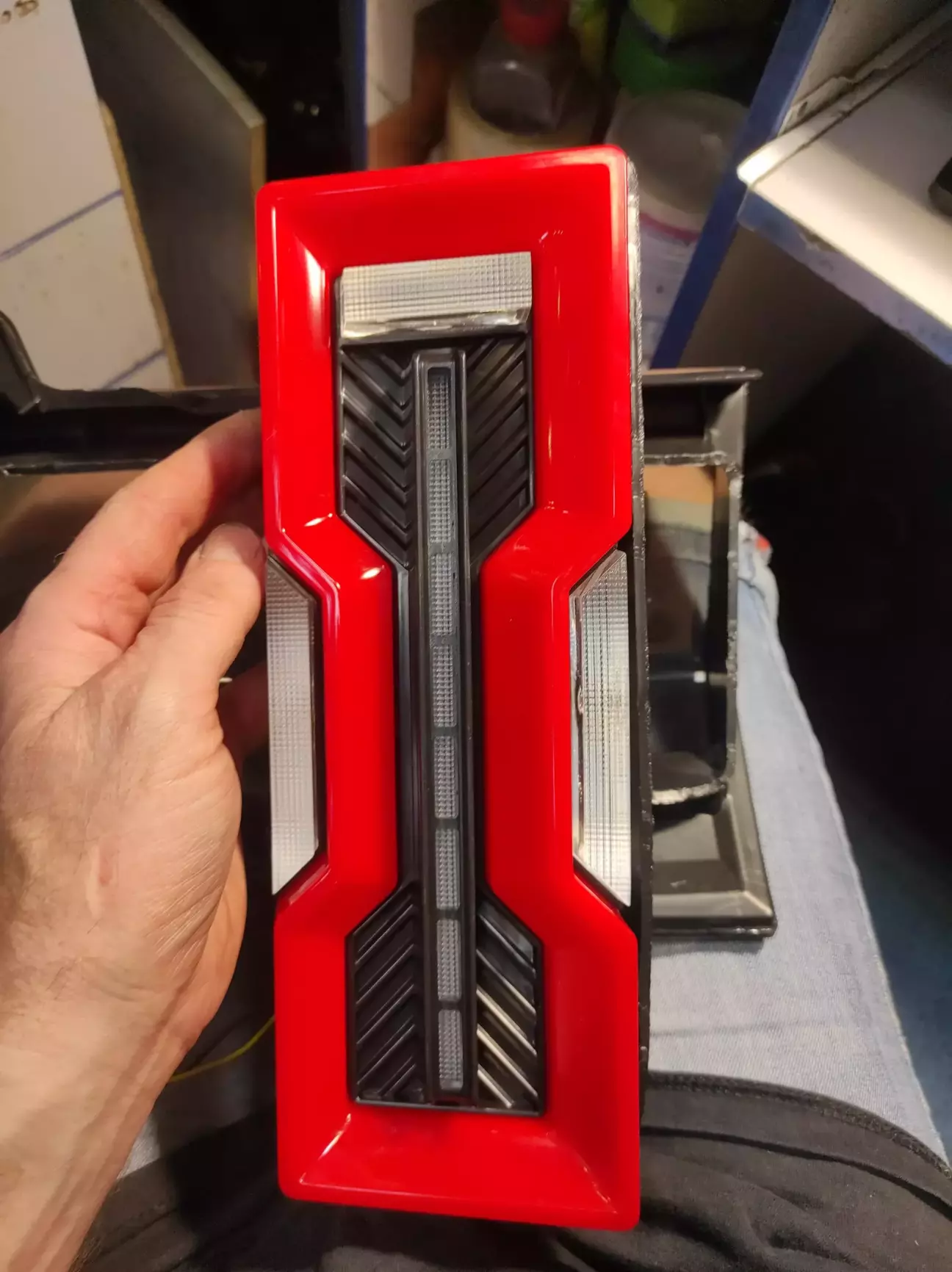

Придбав якось один мій товариш в Китаї ліхтарі від Jeep Patriot:

Але от біда: на фото вони виглядали як європейські, тобто, мали жовті смужки поворотів, але після отримання з'ясувалося, що повороти, таки, червоні. Ото ж, не довго вагаючись, він відправив їх мені з проханням зробити ті повороти жовтими...

Ну, що ж, будемо робити, варіантів немає...

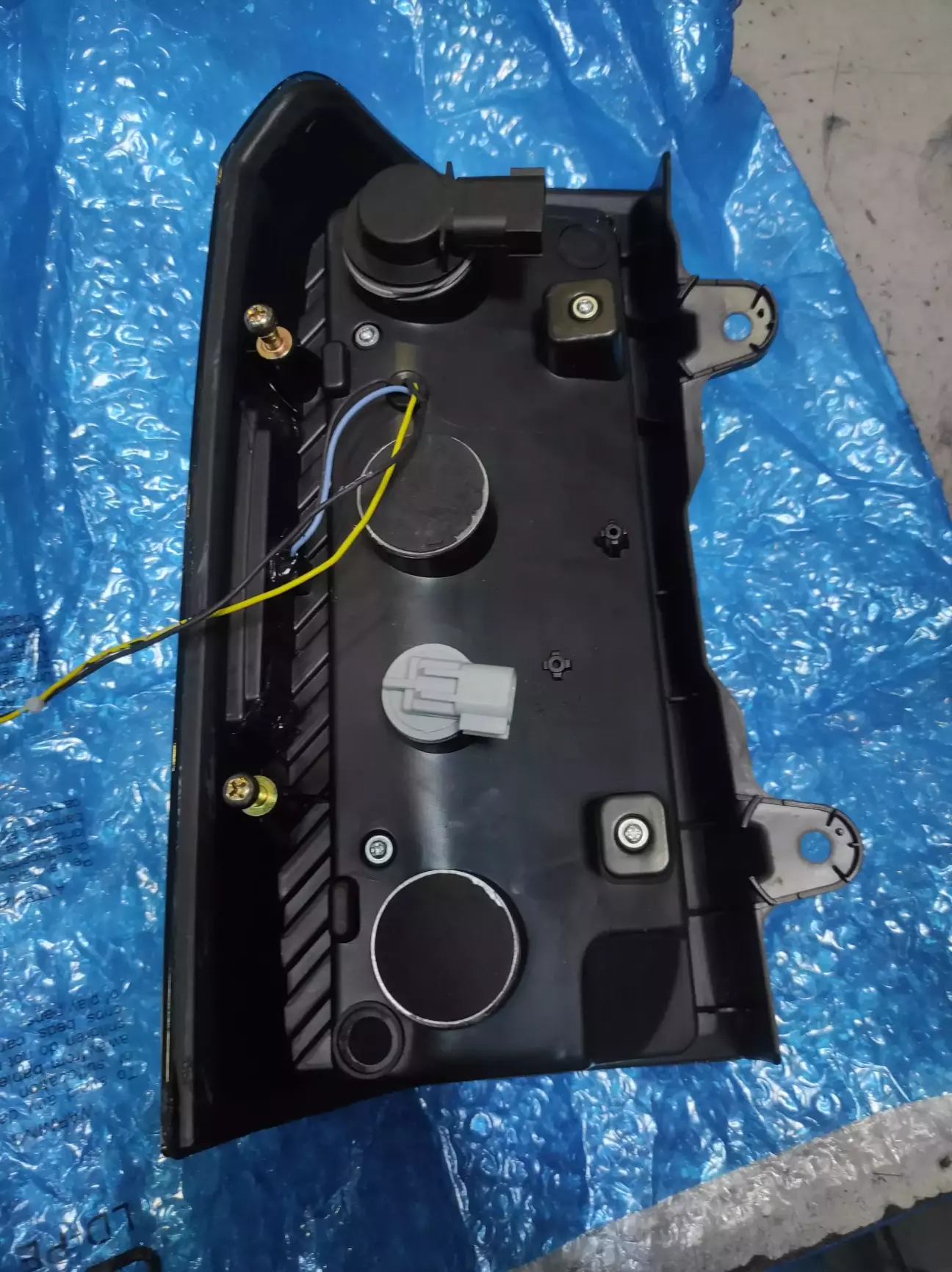

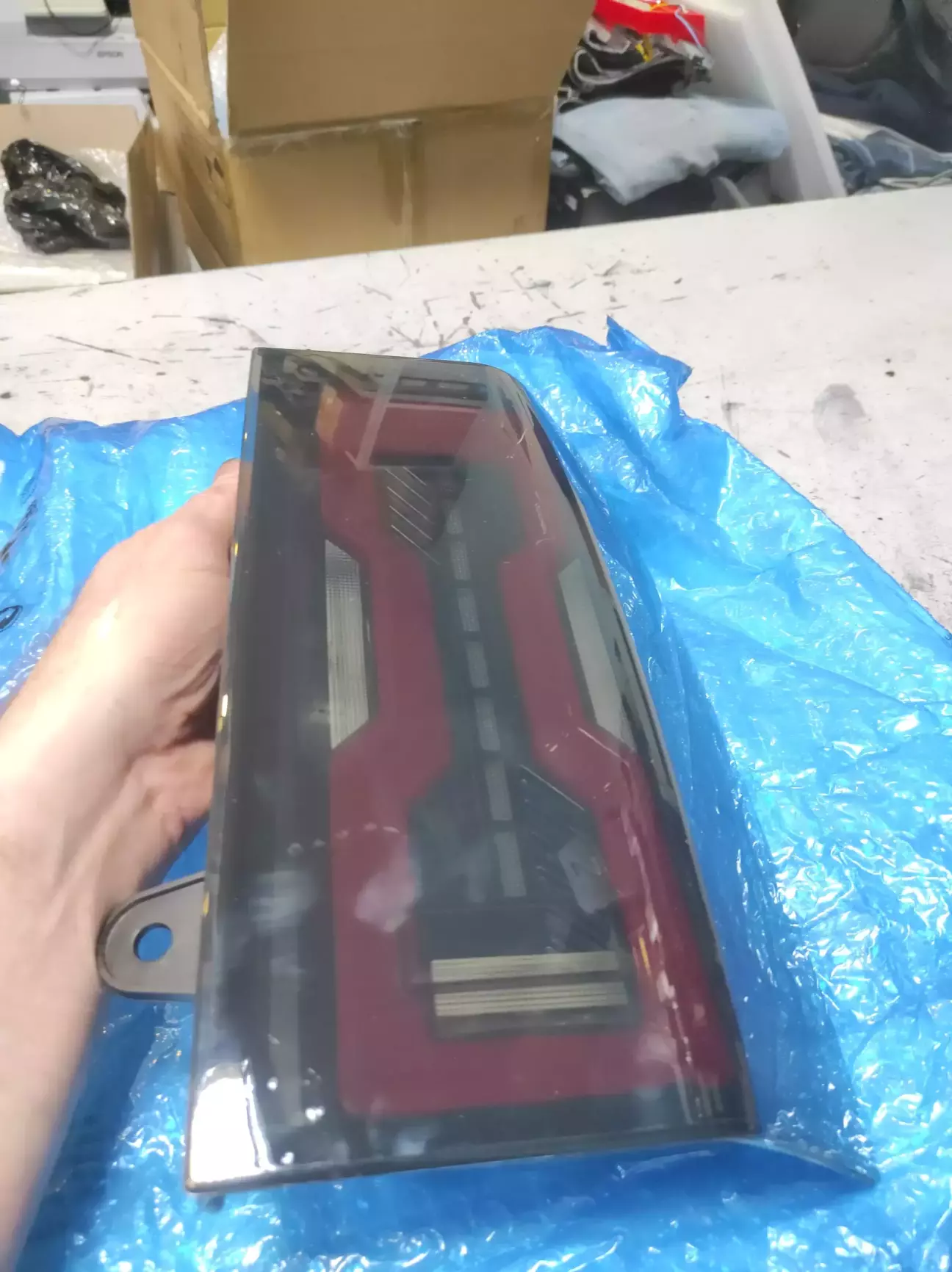

Отримали. Роздивляємось:

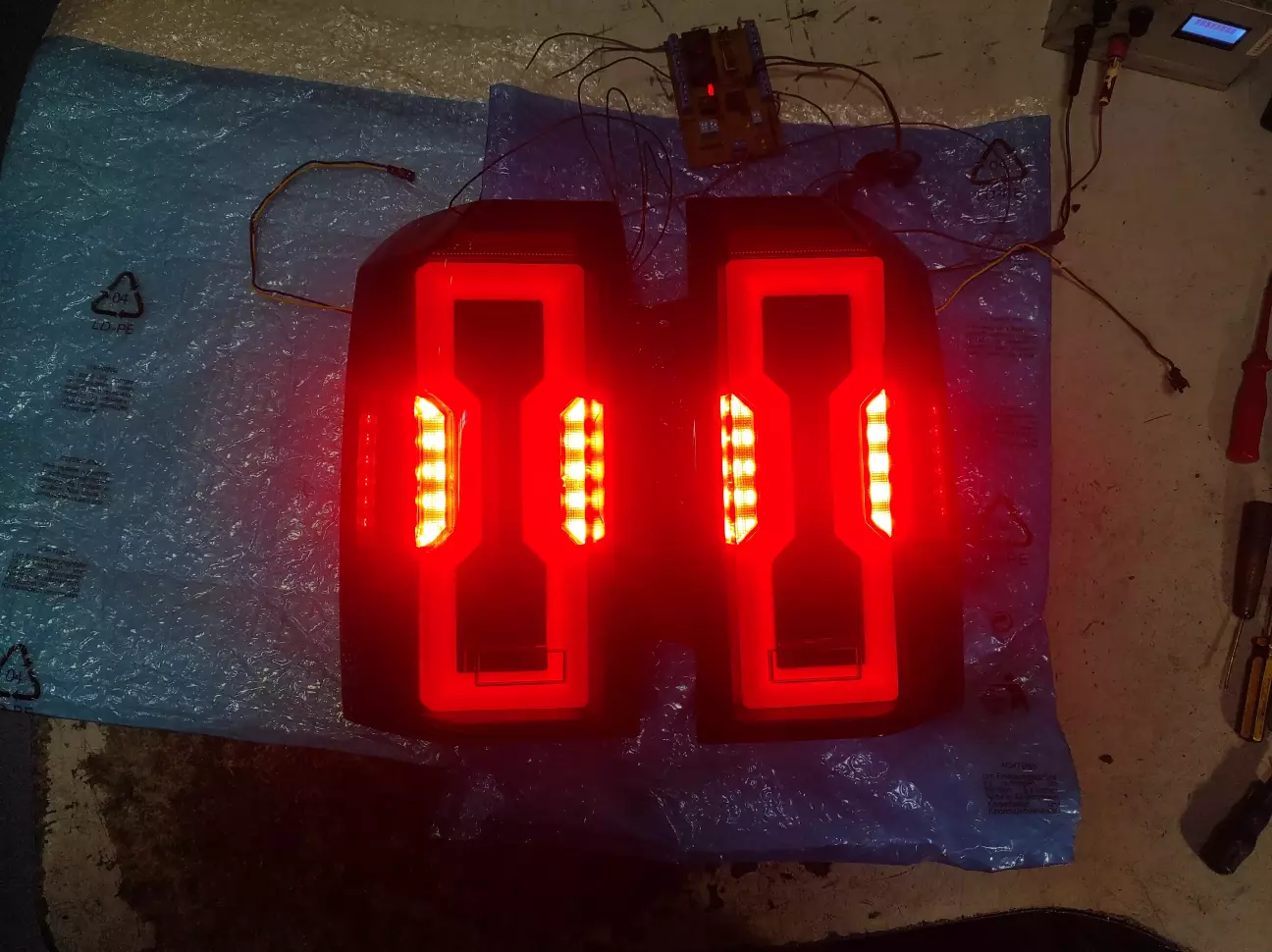

Що ж, як бачимо, дійсно, лише плафон ЗХ та спарений плафон стоп/поворот.

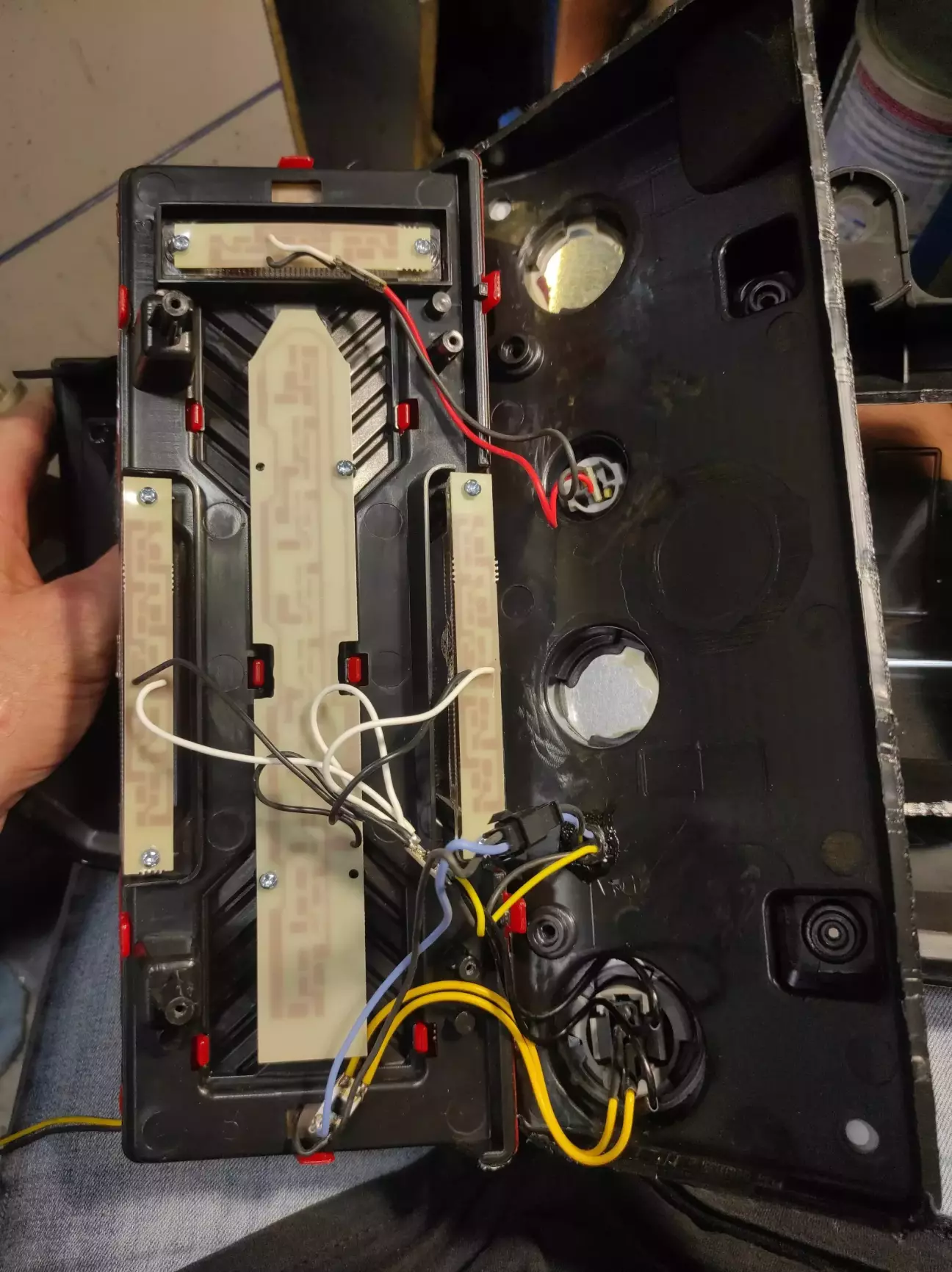

Розмітивши місця різання, гарячим ножем вскриваємо корпуси, і що бачимо:

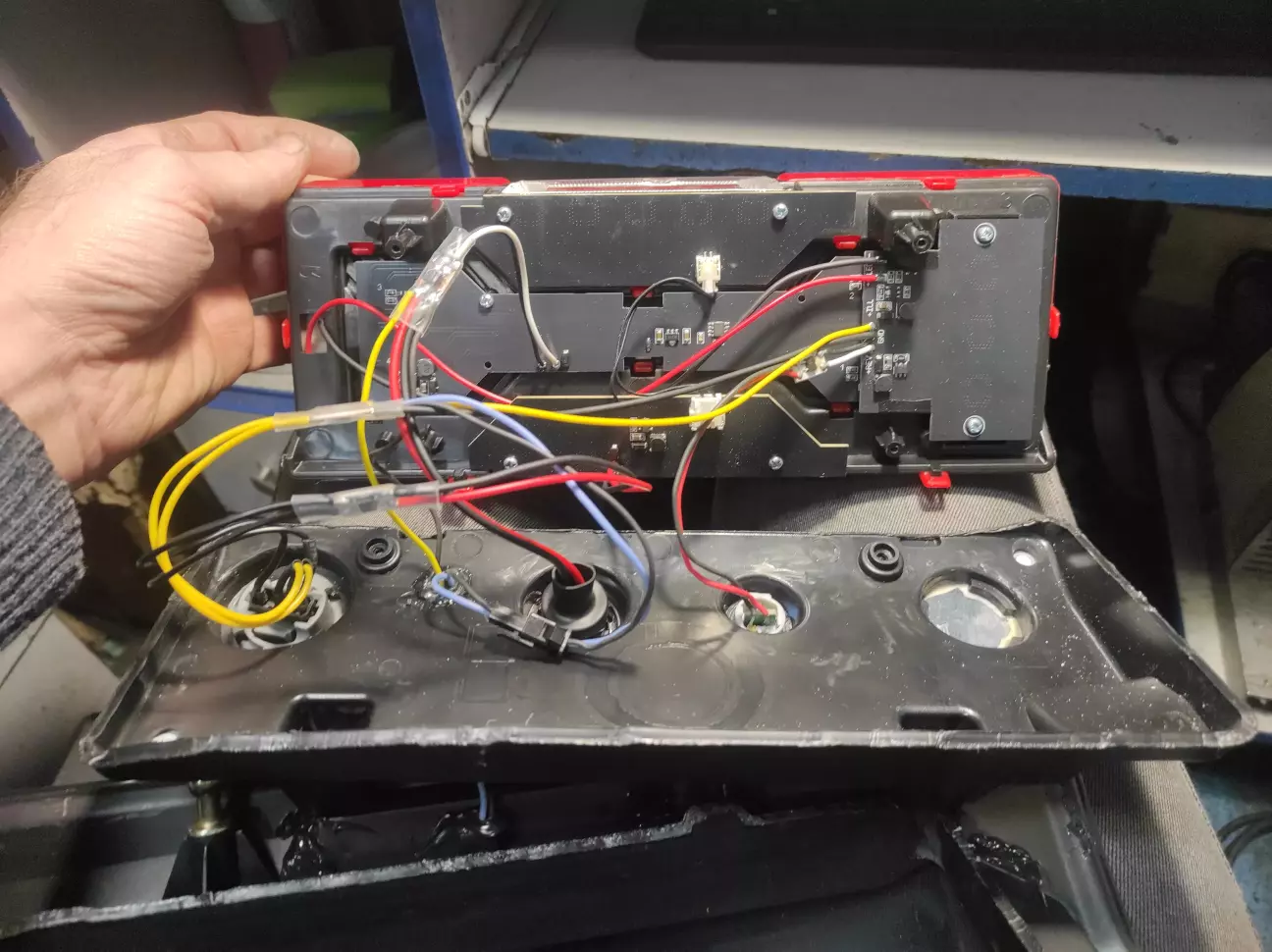

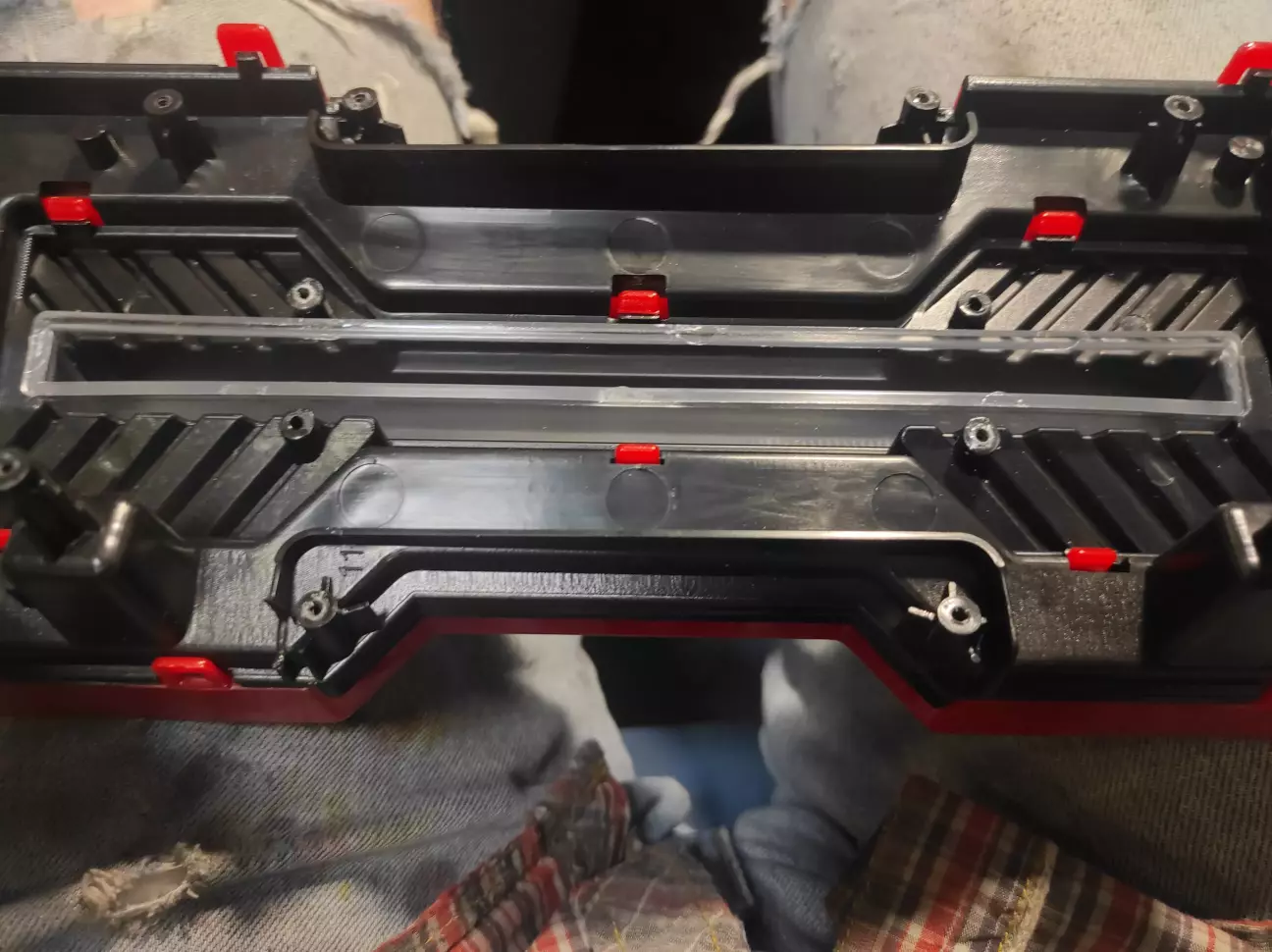

Потроху розбираємо:

Що ж, китайці залишаються вірними собі - за більш-менш красивою обгорткою слабенька начинка... Плата габариту, як і всі інші плати в ліхтарі, зліплені з тонкого, близько 1 мм, текстоліту, мають мінімум площі, всюди встановлені діоди 0,2 Вт та резистивні обмежувачі струму... Так, воно все світить, але працювати довго і стабільно не буде, адже немає ніде жодної стабілізації напруги, не кажучи вже про стабілізацію струму та відвод тепла від діодів...

Стало зрозуміло, що простою заміною діодів я не відбудуся, бо переробляти то все вдруге дуже не хочеться...

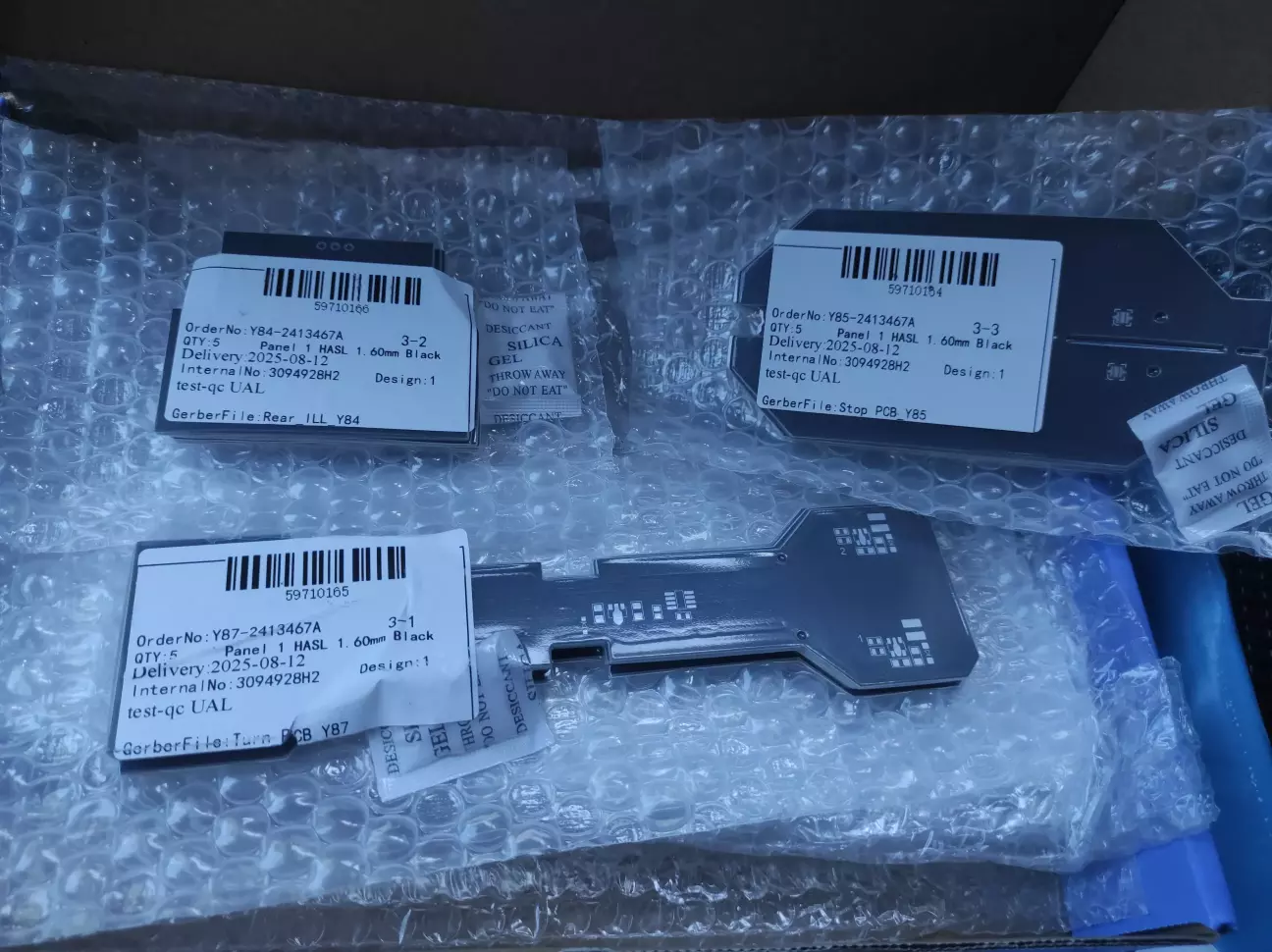

Ото ж, штатні плати - на вихід викид, і починаємо займатися моделюванням нових плат, окрім плати габаритів. Намалювавши нові плати, поробив з картону їхні шаблони та приміряв на ліхтар, щоб все ставало на місця, після цього замовив їх виробництво на JLCPCB. Через пару-трійку тижнів отримав готові:

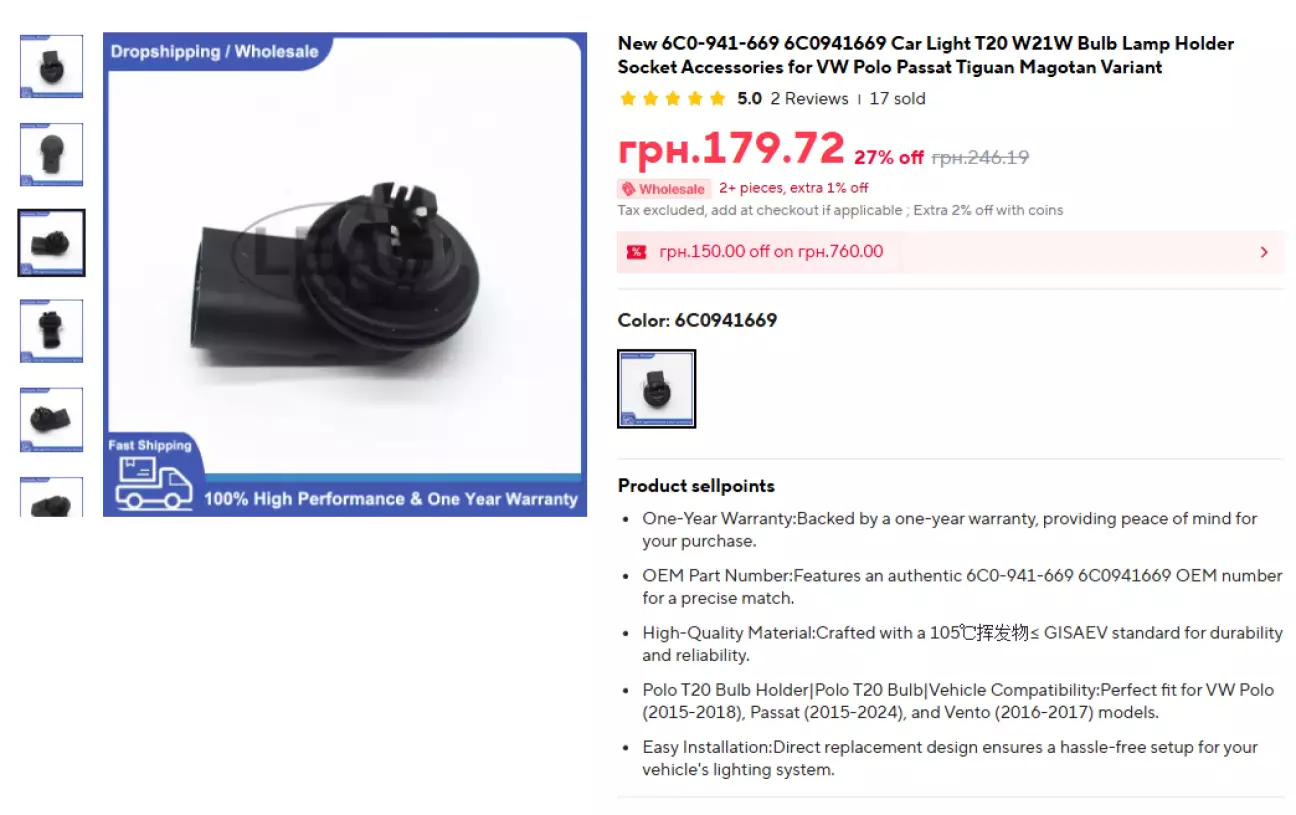

Поки плати були в дорозі, дозамовив патрони та вставки в патрони під лампу Т20:

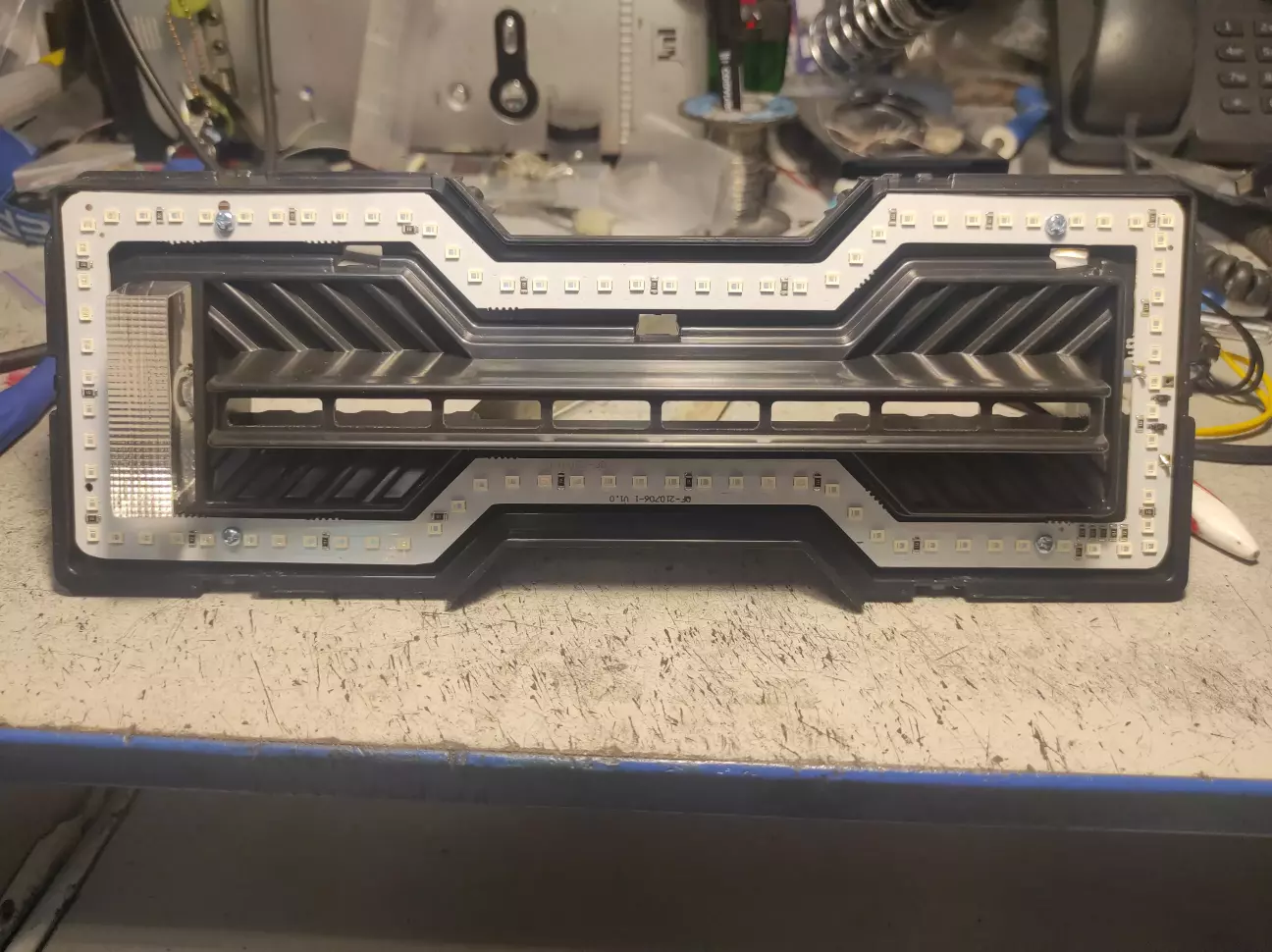

Коли все це добро приїхало, плати вже були зібрані та встановлені в ліхтарі. Китайці заклеїли вільні отвори під лампи алюмінієвими заглушками, отже, для встановлення нових патронів я конічним свердлом просвердлив отвори 22 мм в одній заглушці на кожному ліхтарі, розмітив та випиляв прорізи під "ключі" патрона, а також вклеїв в потрібних місцях стопори, щоб патрон не прокручувався більше, ніж на 90 граудсів.

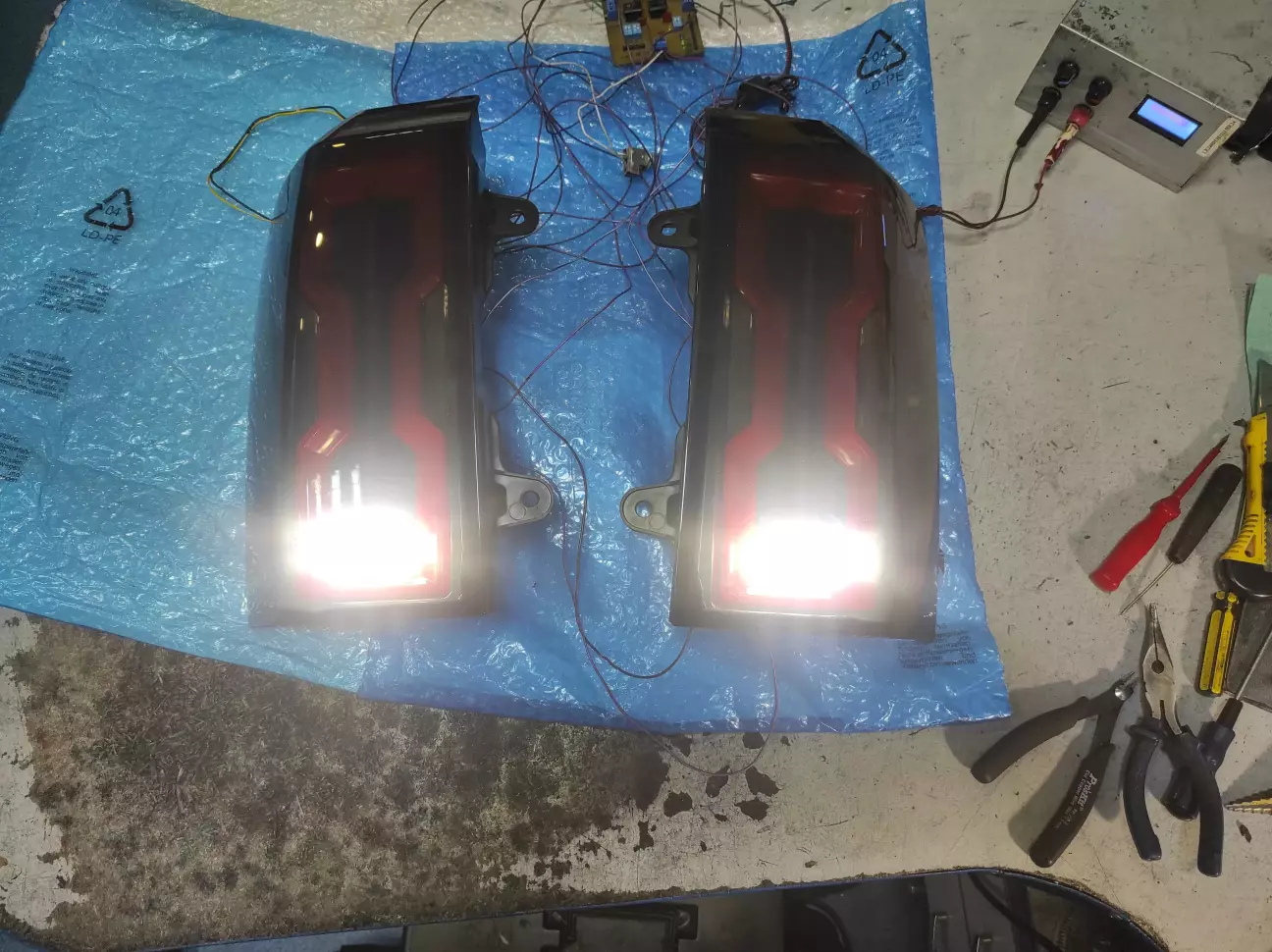

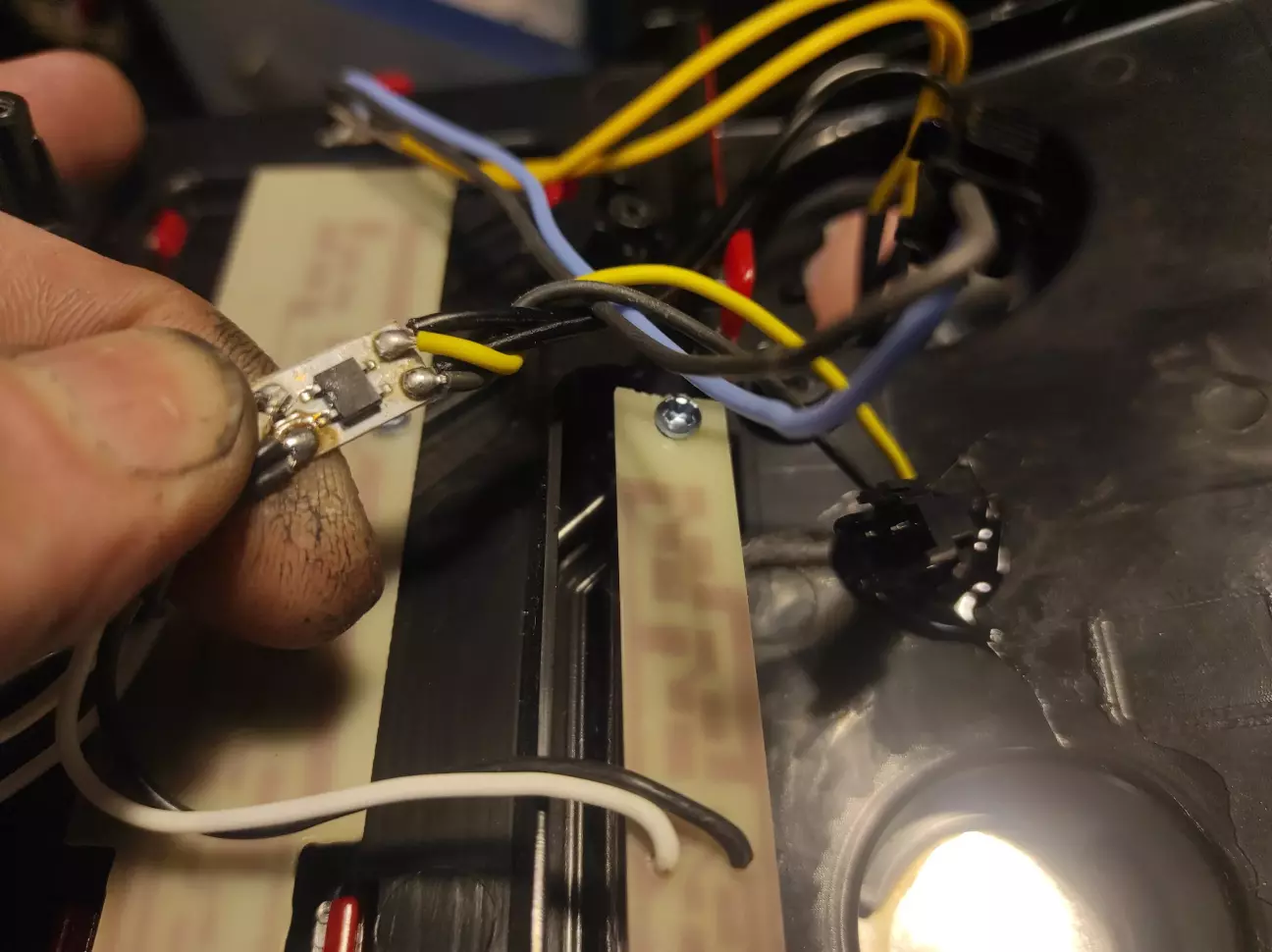

Дроти вставок припаяв до ще одного діодного моста, вихід з якого був підключенийдо плати повороту.

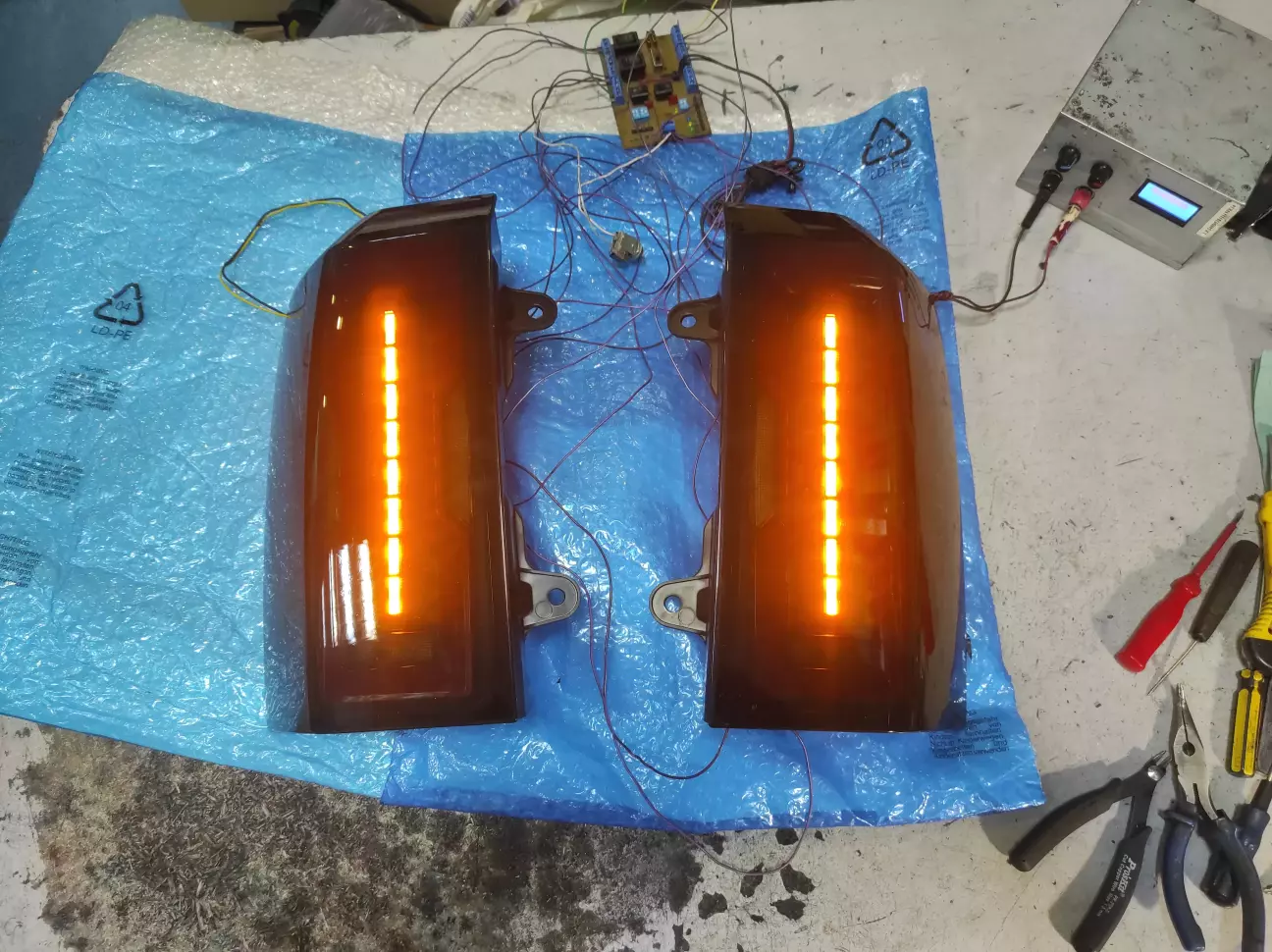

Доречі, поворот за бажаннім замовника зроблений динамічним.

Відео з демонстрацією:

PS: через декілька днів після публікації зустрів на дорозі авто, з якого китайці здерли дизайн цих ліхтарів 😁:
