Поки життя з усіх сил сміється з моїх спроб зробити з літер «Ж», «О», «П», «А», слово «ЩАСТЯ», я намагаюся щось ще і ремонтувати.

Писати в бортовий журнал «Машрутки» є трохи тревел матеріалів (та і інших назбиралося), але якось не можу виділити часу на те. Між іншим, вона сьогодні на виборах, то ж якщо раптом більш достойних кандидатів не знайдете, буду радий і безмежно вдячний за ваш голос 😀. Голосувати можна на сторінці авто або за посиланням.

Сьогодні буде трошки некромантії, адже ми будемо ремонтувати і оглядати пристрій на android 4.4.4. Хтось спитає, нащо це взагалі ремонтувати, але я скажу, що чому б і ні. Це цікаво, функції свої він все ще виконувати може, та і взагалі в стареньких пристоях є що подивитися.

Також буде наглядний приклад, чому після інших майстрів не хочуть братися за ремонт.

Прислано @ANT-M , публікується з його згоди.

Стікер каже що цей китаєць кореєць офіційно продавався в Україні під назвою EasyGo A150. Саме так, маркетингові матеріали кажуть що це корейська поробка, хоча я не знайшов в середині нічого, що б вирізняло її від мультимедіа котрі я постійно бачу.

Зі скарг - не вмикається, немає картинки. Вже раз була по гарантії, на сервісі Розетки, там щось робили з екраном, після чого працювала кілька років, аж поки не перестала.

Характеристики:

• 2DIN
• 7” 1024*600
• 1 Гб оперативної, 8Гб або 16Гб постійної. Як на сучасність замало, як на цей андроїд - дуже навіть достатньо
• Android 4.4.4
• Процесор Rockchip 3188 4 ядра 1.2ГГц або Mstar 768 2 ядра 1.2 ГГц (саме цей написаний на Розетці, суті це особливо не міняє, насправді)

Загального фото не робив, стандартна коробка тих років в 2DIN корпусі. Розбираємо.

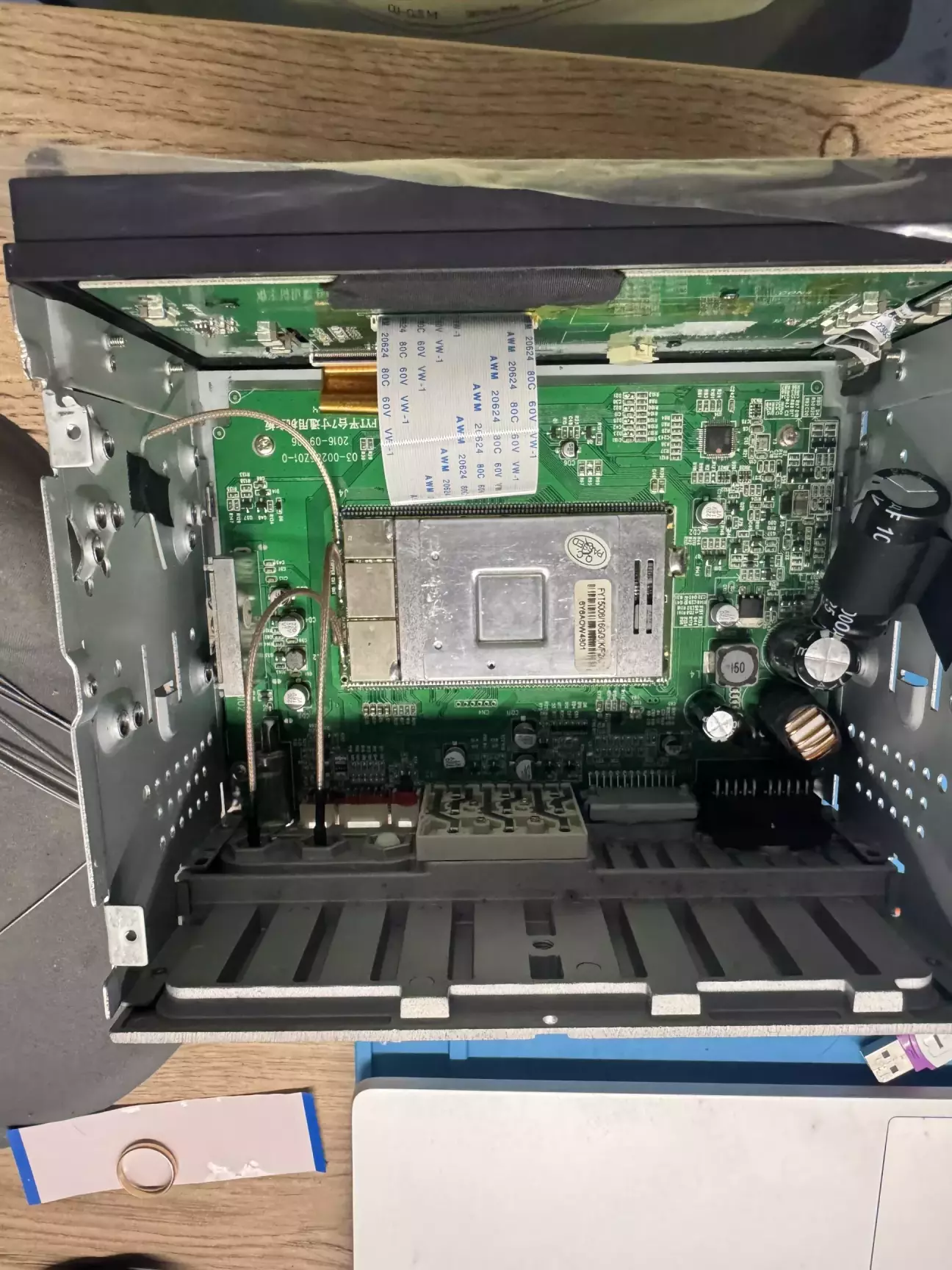

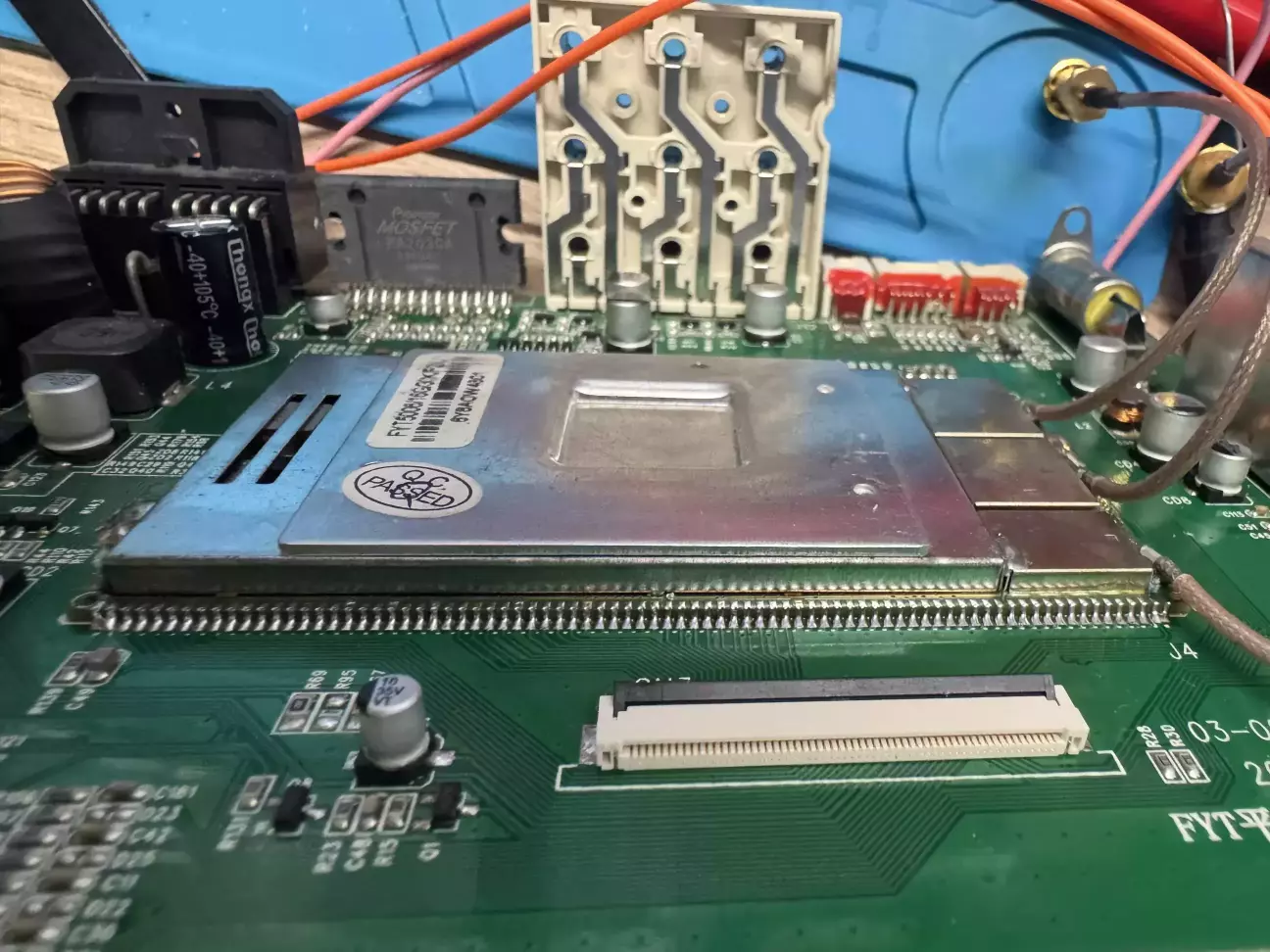

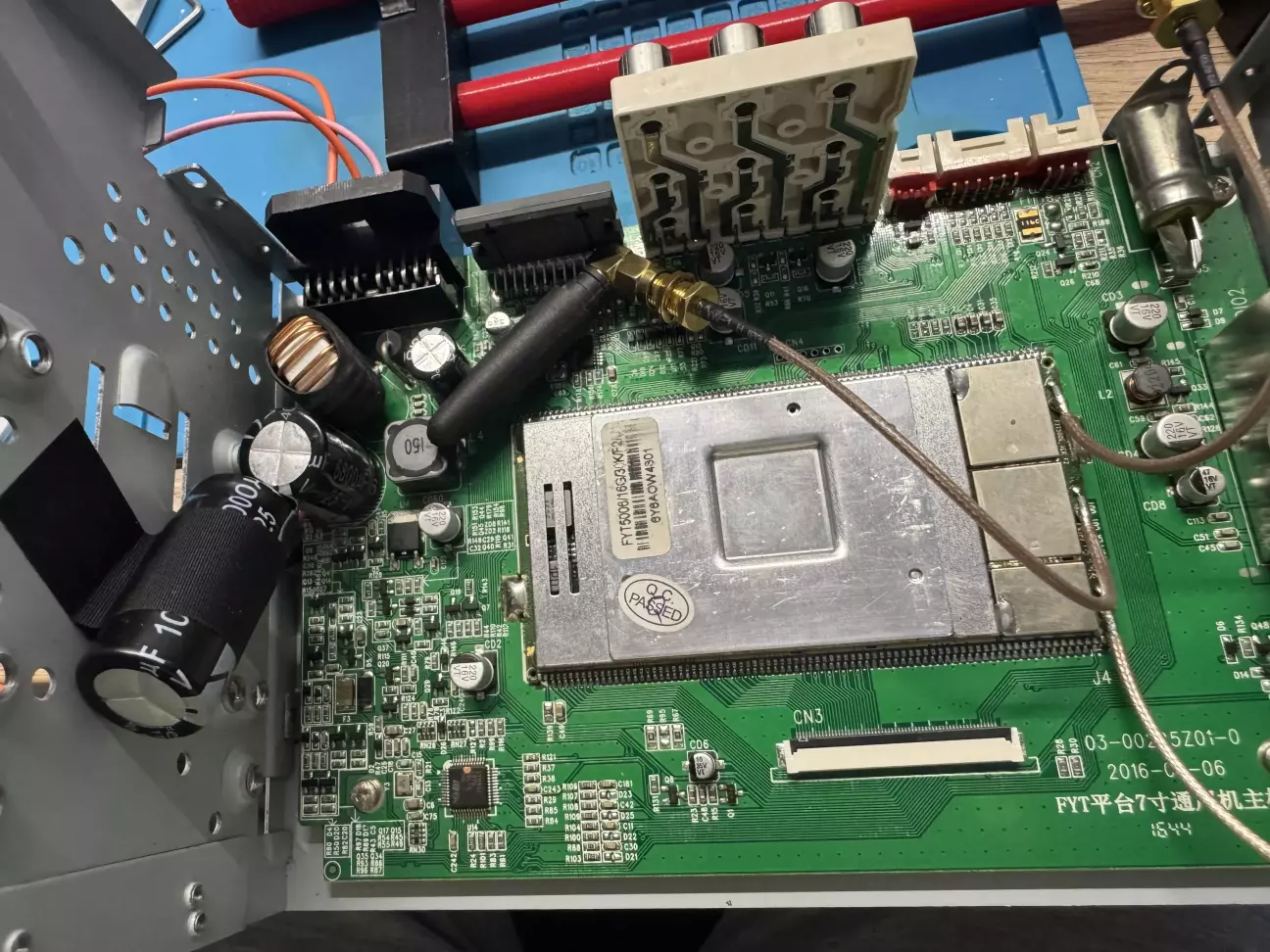

Я бачите, нічого нового в корейському пристрої ми небачимо. Процесорний модуль поверх плати. В цих девайсів є типовуха. Зелена плата від постійних нагрівів і охолоджень деформується, а процесорний модуль маючи масивний радіатор - ні. В результаті пайка тріскається і приїхали.

Натискаю пальцем посеред модуля і, як не дивно, пристрій запускається.

Діагностику завершено (думав я). Лишилося все розібрати і пропаяти. Тут важливо мати правильний флюс, бо він затече у щілину між двома платами, і хоч ми все митимемо дуже ретельно, залишки його там будуть. Тому якщо він буде агресивним, все згниє за короткий проміжок часу. Також припій має бути якісним, як і хімія для очистки після пайки.

Розбираємо далі.

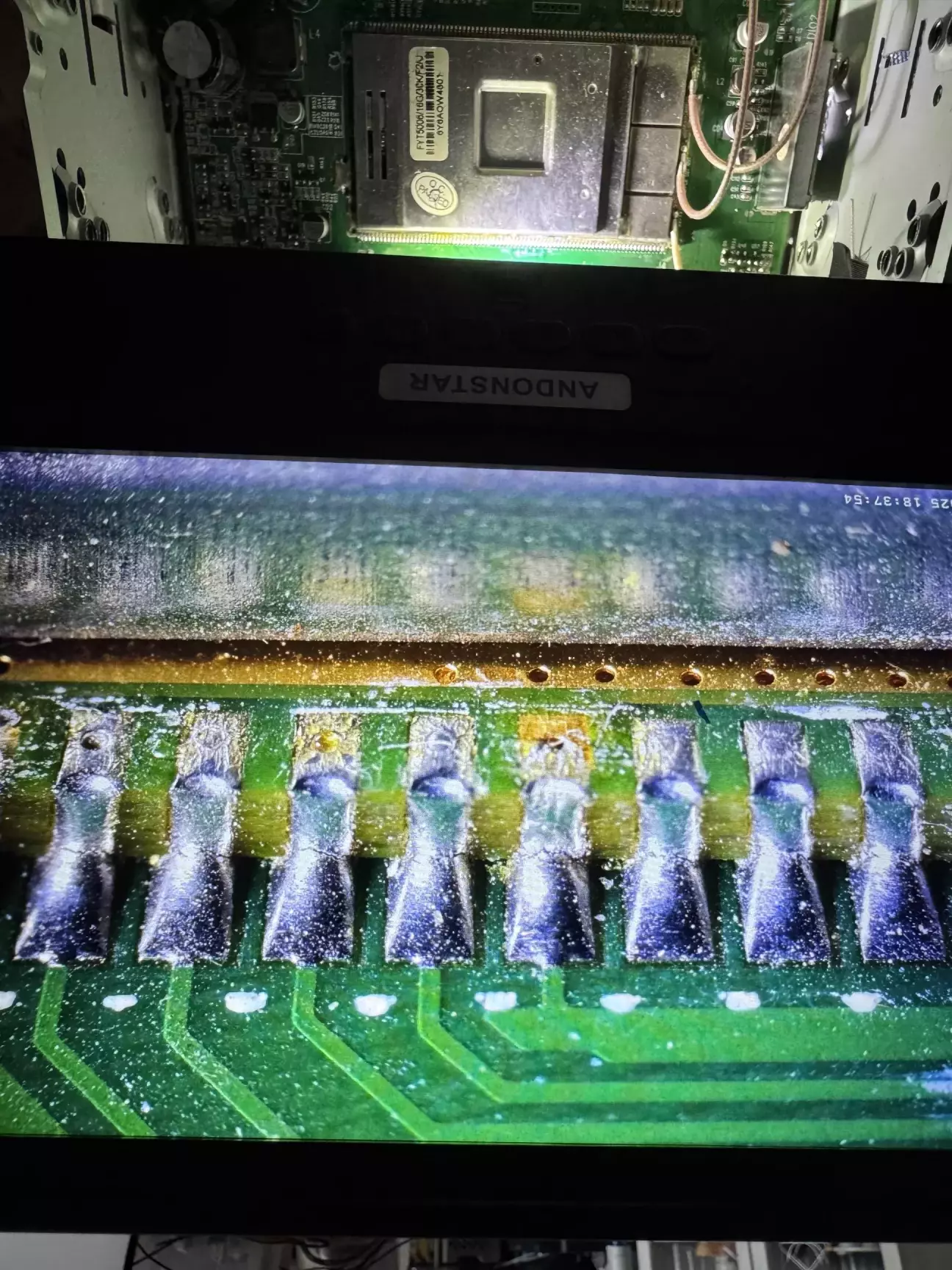

Ну тепер видно причину. Сподіваюсь після перетискання фото сайтом її все так же буде видно.

Взяли у руки все необхідне, трохи матюків, флюсу, припою, паяльник на 320 градусів, змивки для флюсу і готово (думав я).

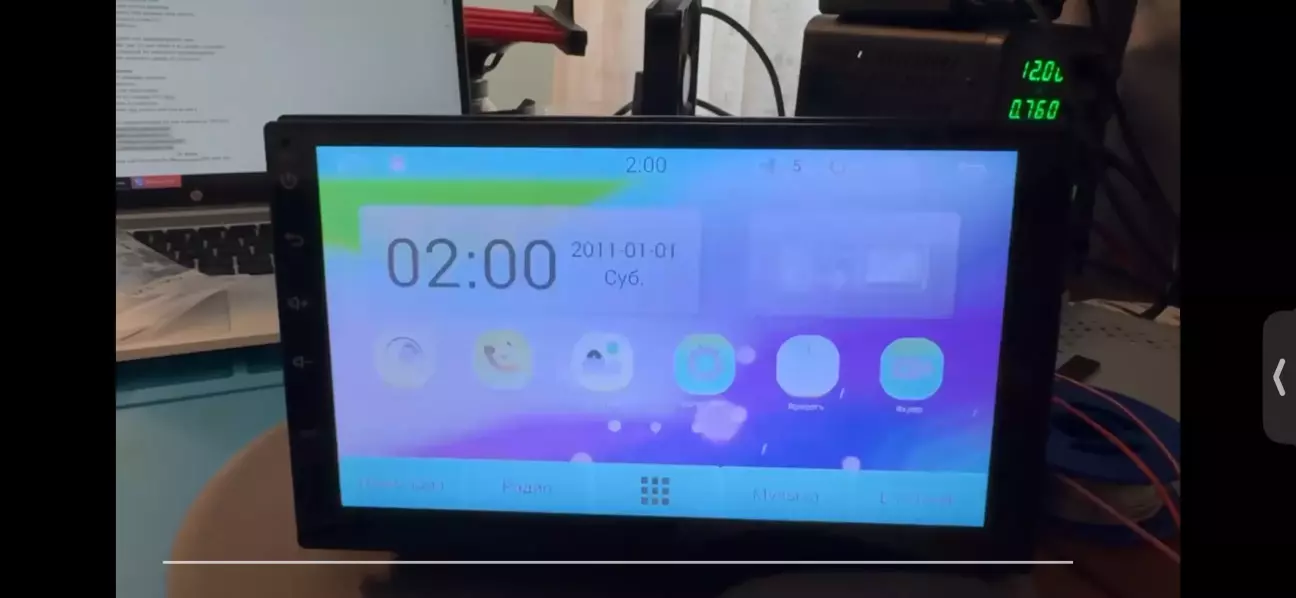

Вмикаю і знімаю відео, що матриця стомилася: мерехтить, яскравість ледь-ледь. Деякі кольори поїхали. Скріншот з відео показую і вам.

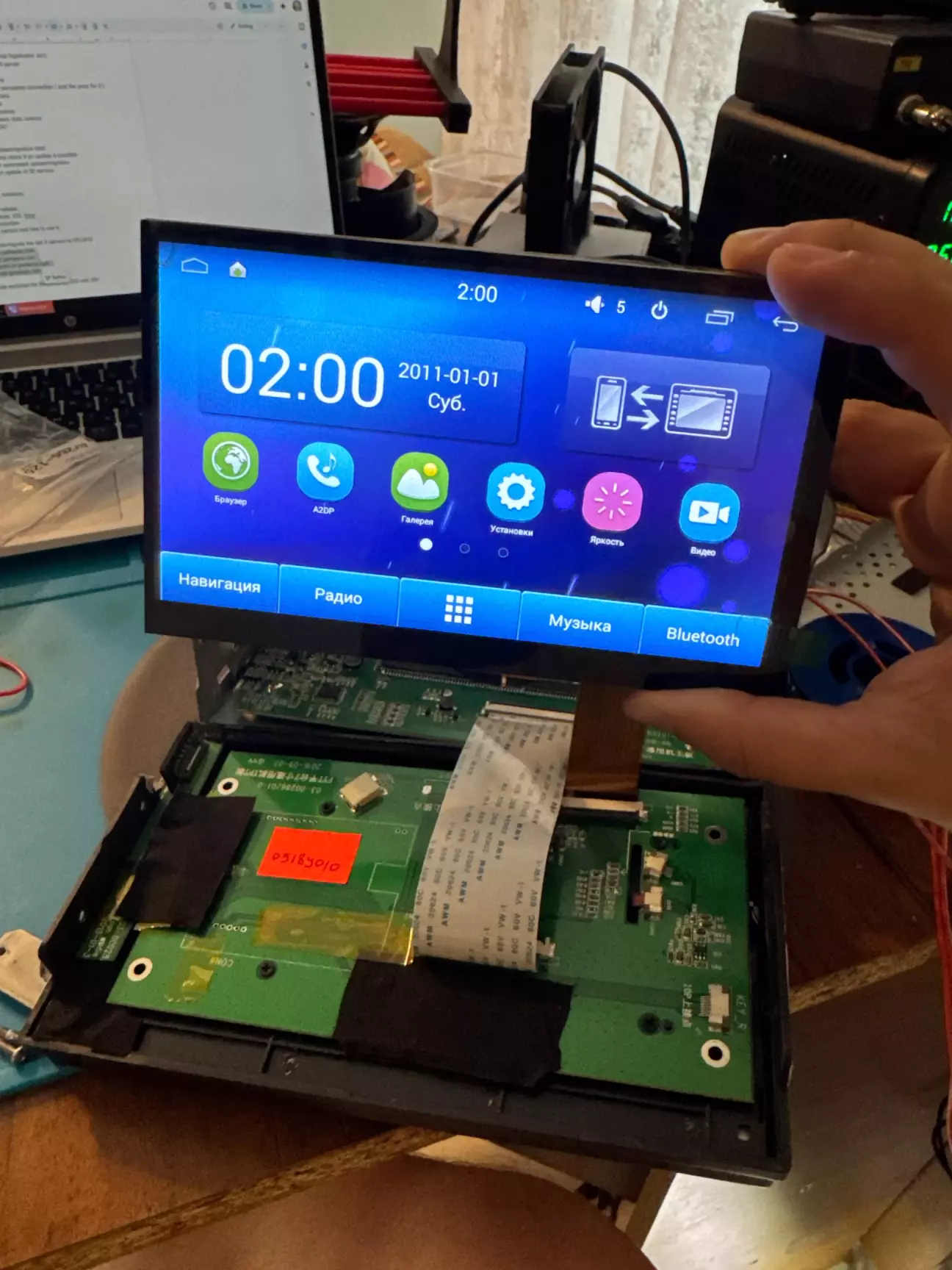

Цілком випадково така матриця лежала нова, десь з коробки, котру вручив мені @ES. Підкидаємо її і бачимо, що проблема таки в матриці.

Ну добре, лишилося нагріти дисплейний модуль, клей скотчу розмʼякне, зняти тач, видрати матрицю, вставити нову, приклеїти тач на старий скотч якщо ще придатний, або на новий 3М, якщо ні (знов думав я).

Але сервіс Розетки (чи може якийсь субпідрядник, що вже міняв раз матрицю по гарантії мав своє бачення…

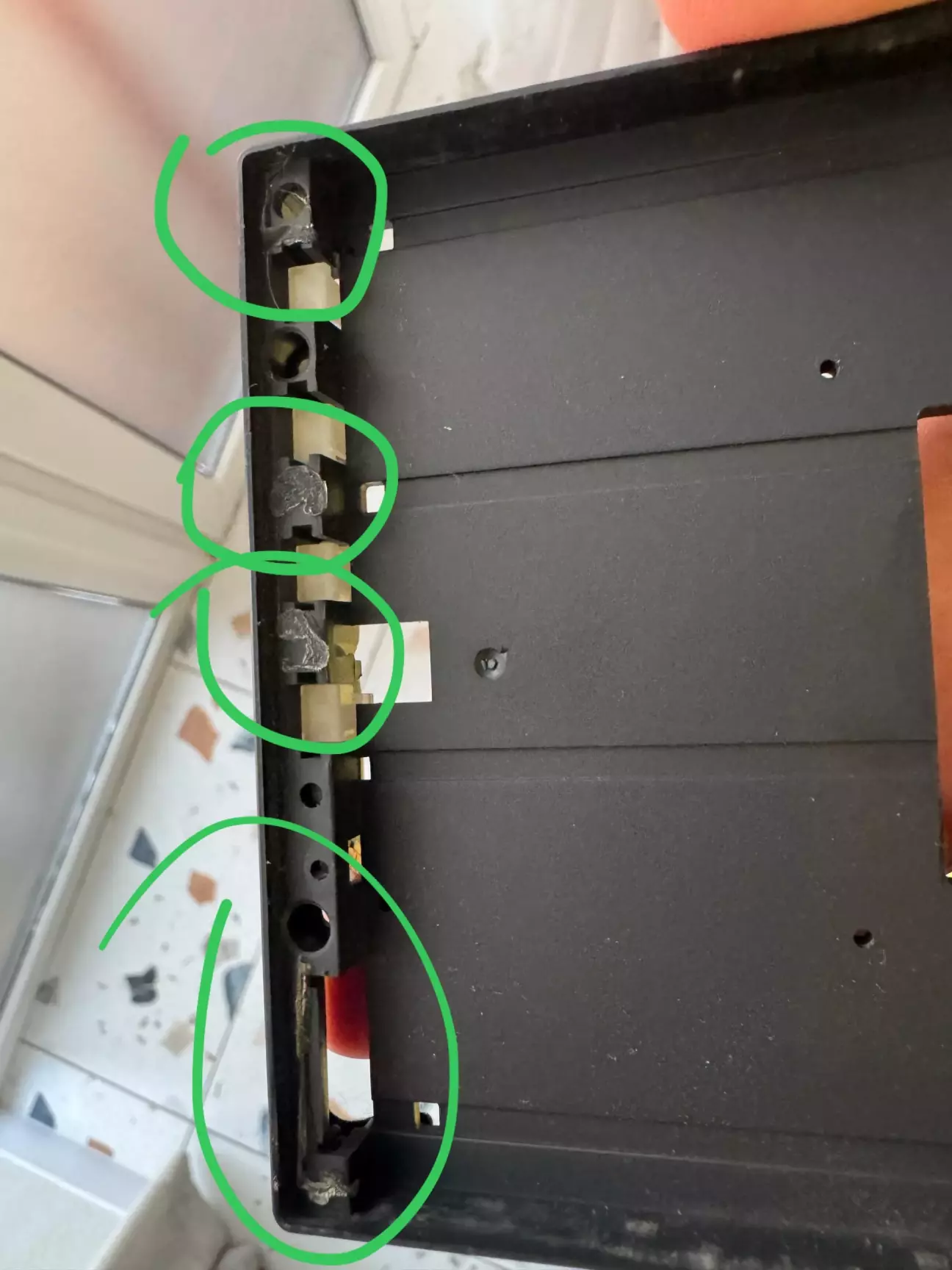

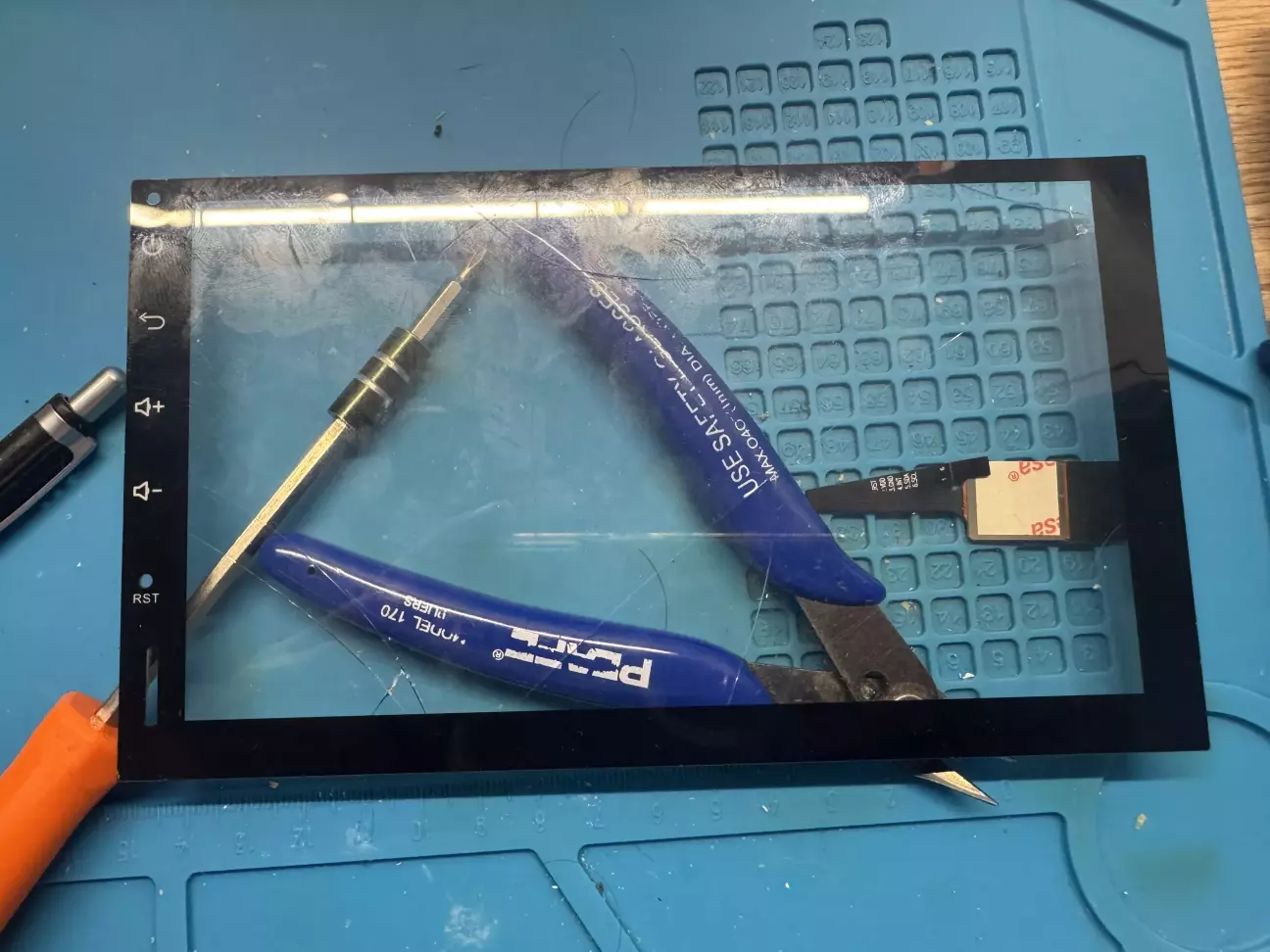

В результаті тач знявся отак

Срака-мотика, особливо якщо придивитися в лівий куток де проріз під SD карту. Так от, тачів такого розміру буває вагон і візочок до нього, а проріз в склі під SD карту гуляє по всій чорній зоні, або відсутній взагалі і відстань між сенсорними кнопками, розміщення мікрофону і кнопки ресет теж плаває.

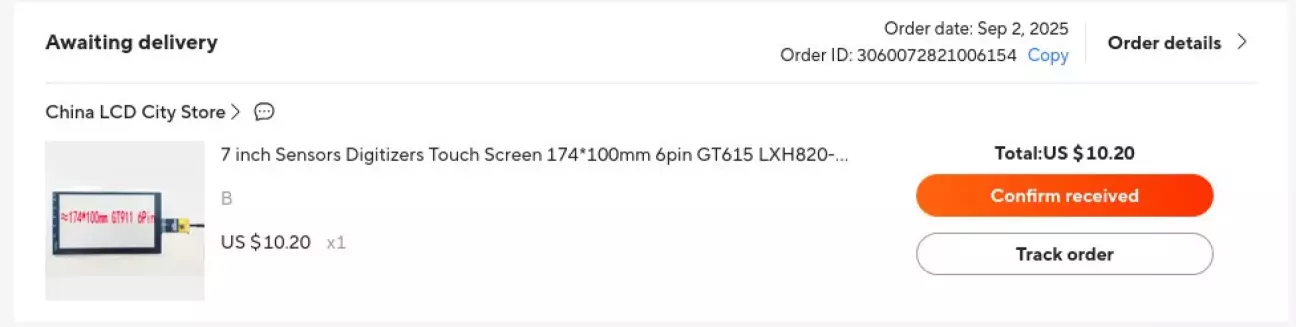

Знайшов СХОЖИЙ в Україні, але мені не відповідали, тому пішов на Алі і таки виколупав саме такий, як треба. За 10.2$.

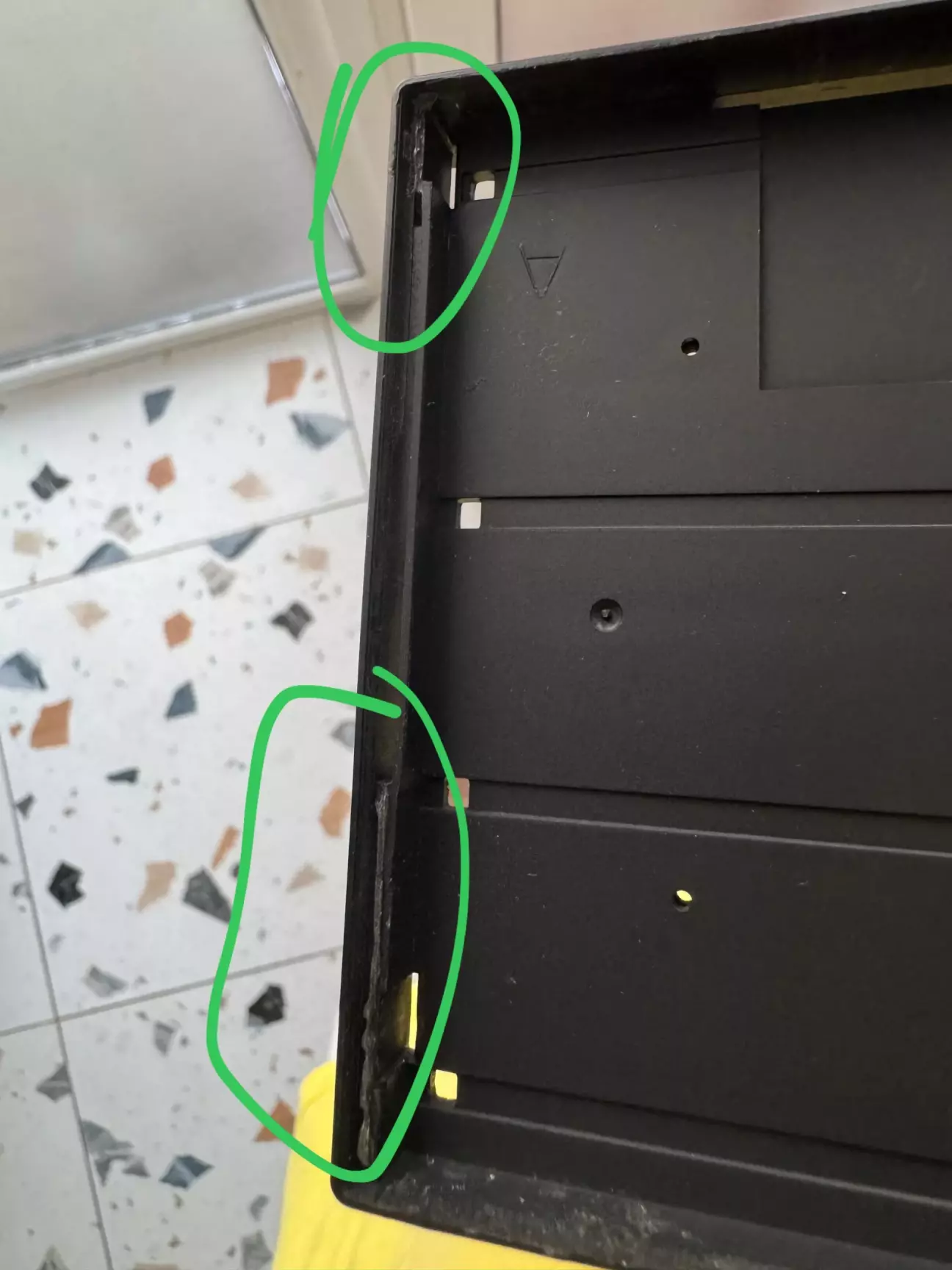

Тут таке, я не винен, що його прифігачили на клей, що перетворився на камінь.

Не став брати за заміну тача, чи націнювати за пошук і замовлення, чи ризик отримати не ту або не робочу деталь. Тільки ціна запчастини, котру хоч зламав і я, але по фото вище видно що не зламати я її не міг. Оце і, власне, основна причина, чому майстри не хочуть братися за ремонт після (не)вдалого ремонту. Хтось зекономив на скотчі, а в мене зависло все на два тижні з додатковими витратами і часу мого, і грошей власника.

Добре що тач приїхав днів за 12 і такий як треба з першого разу, тим більше - робочий.

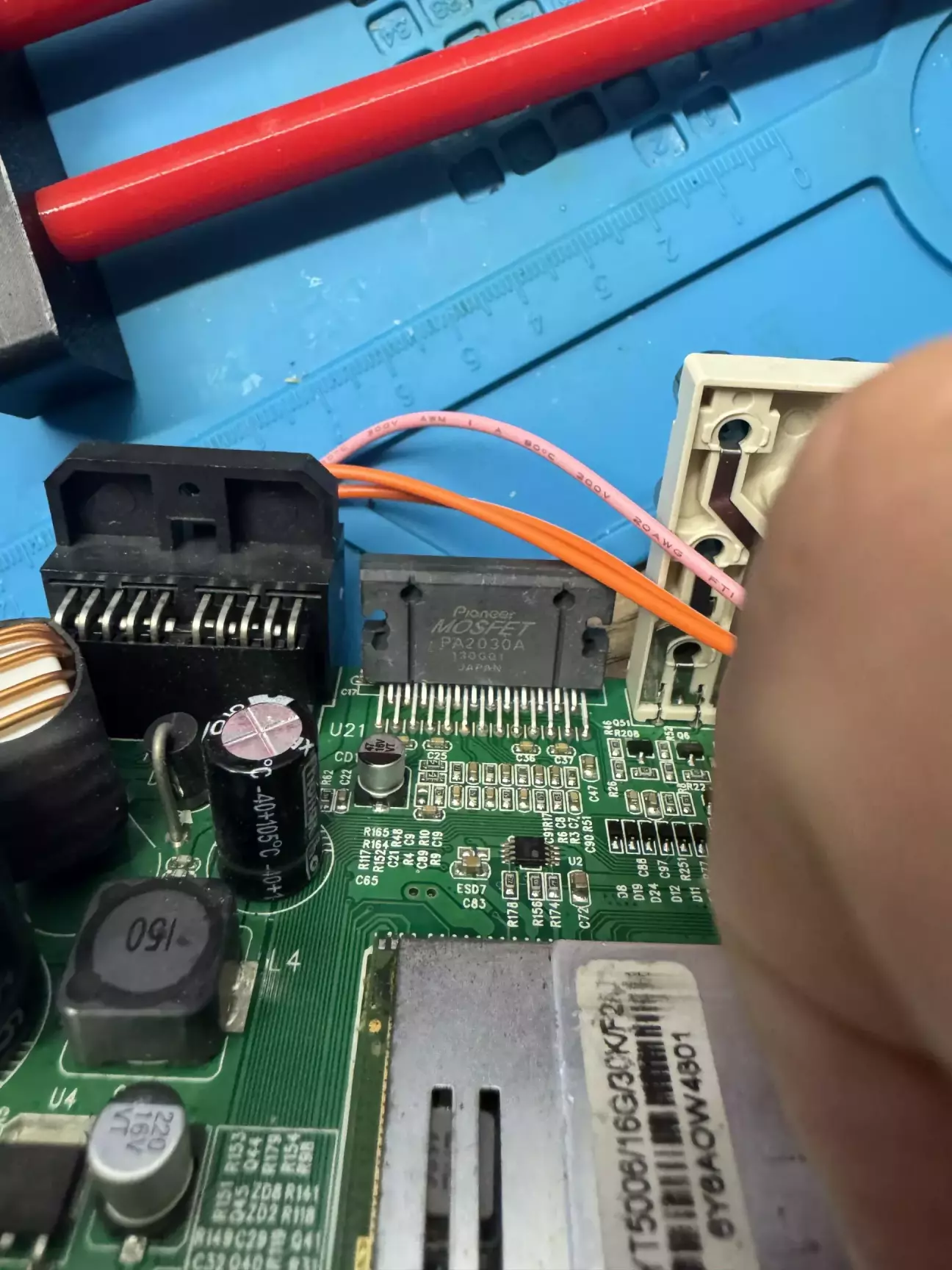

Збираємо. Хоча ні, не збираємо. Міняємо TDA7388 на Pioneer PA2030А

Кондесатор в паралель(без фото) і до корпусу на ацетатний скотч. Місця тут багацько, рідний приклеєний і по діаметру мій на його місце не влізе.

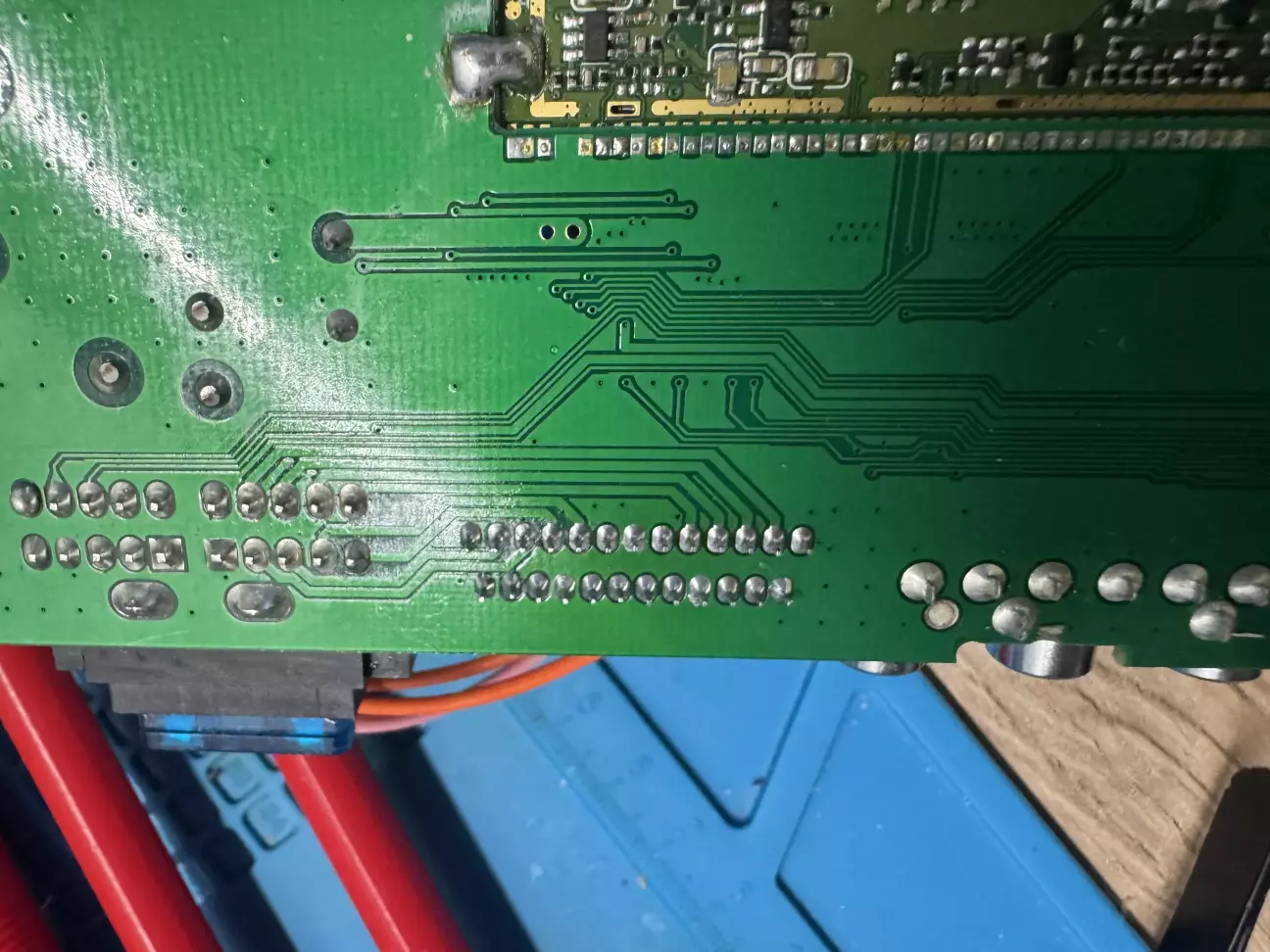

Плата тут велика, все паяти легше трошки.

Зібрали, тестуємо і дивимось що тут і до чого:

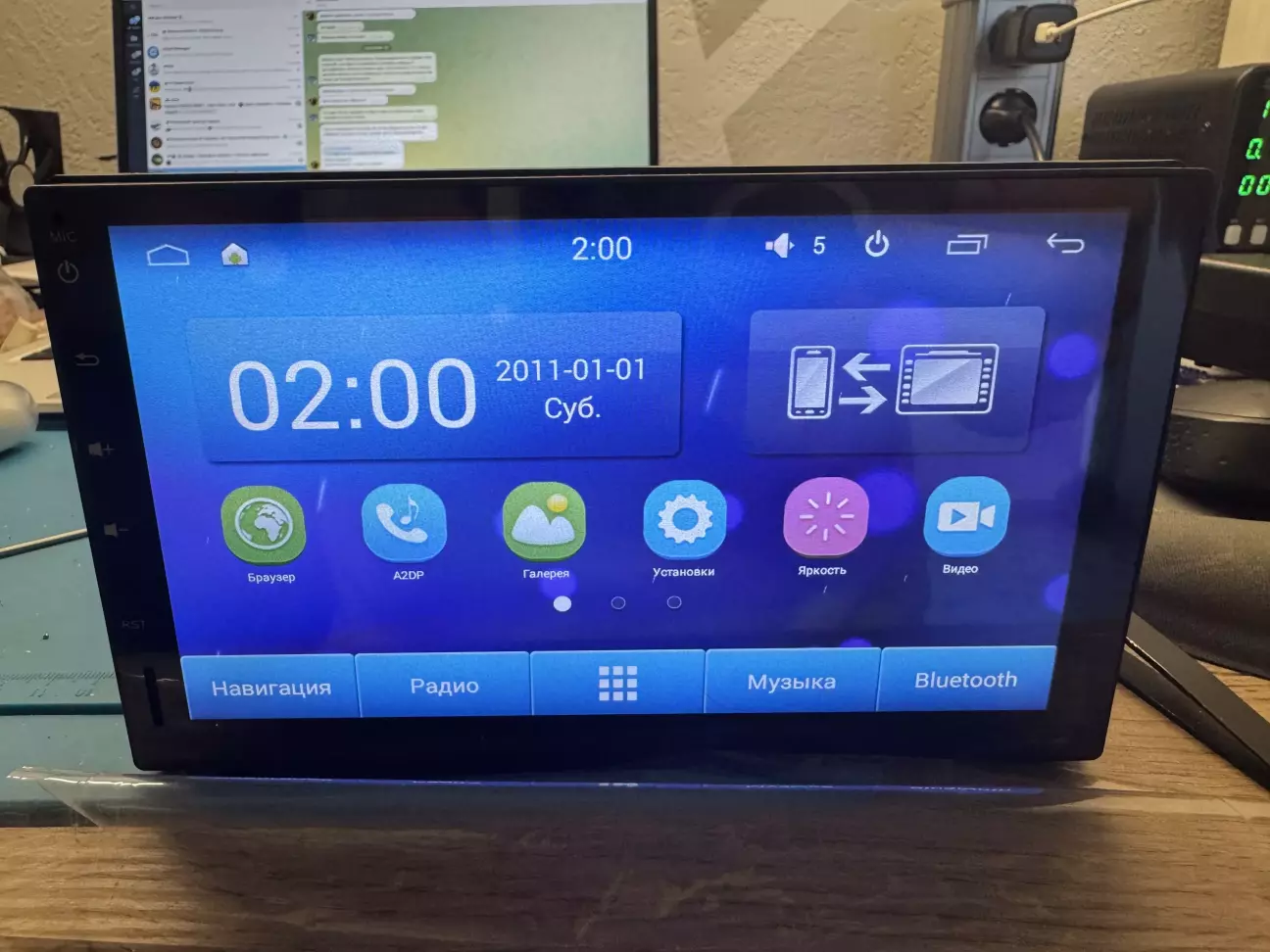

Дисплей показує, тач працює.

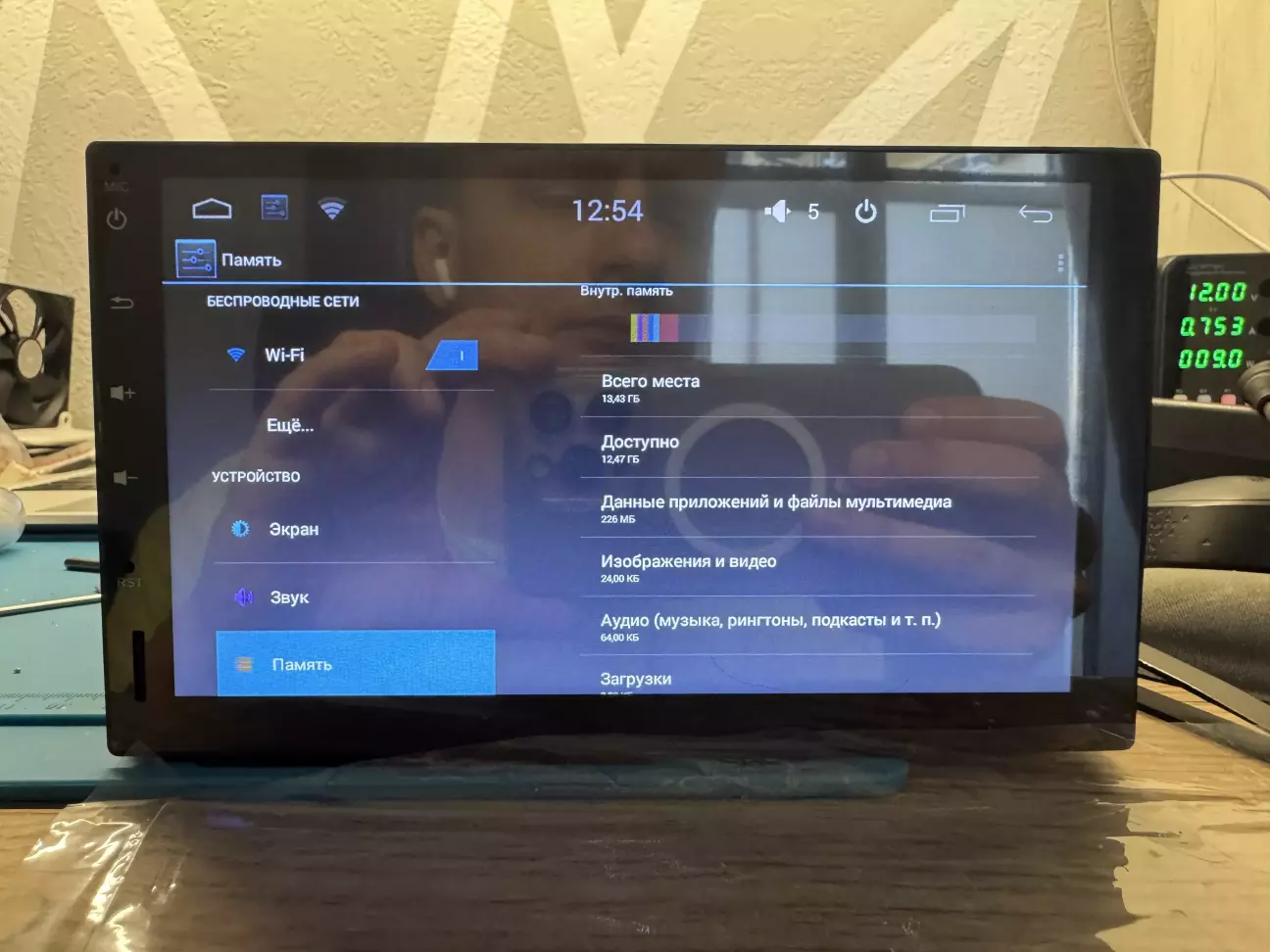

Це таки версія 1/16Гб.

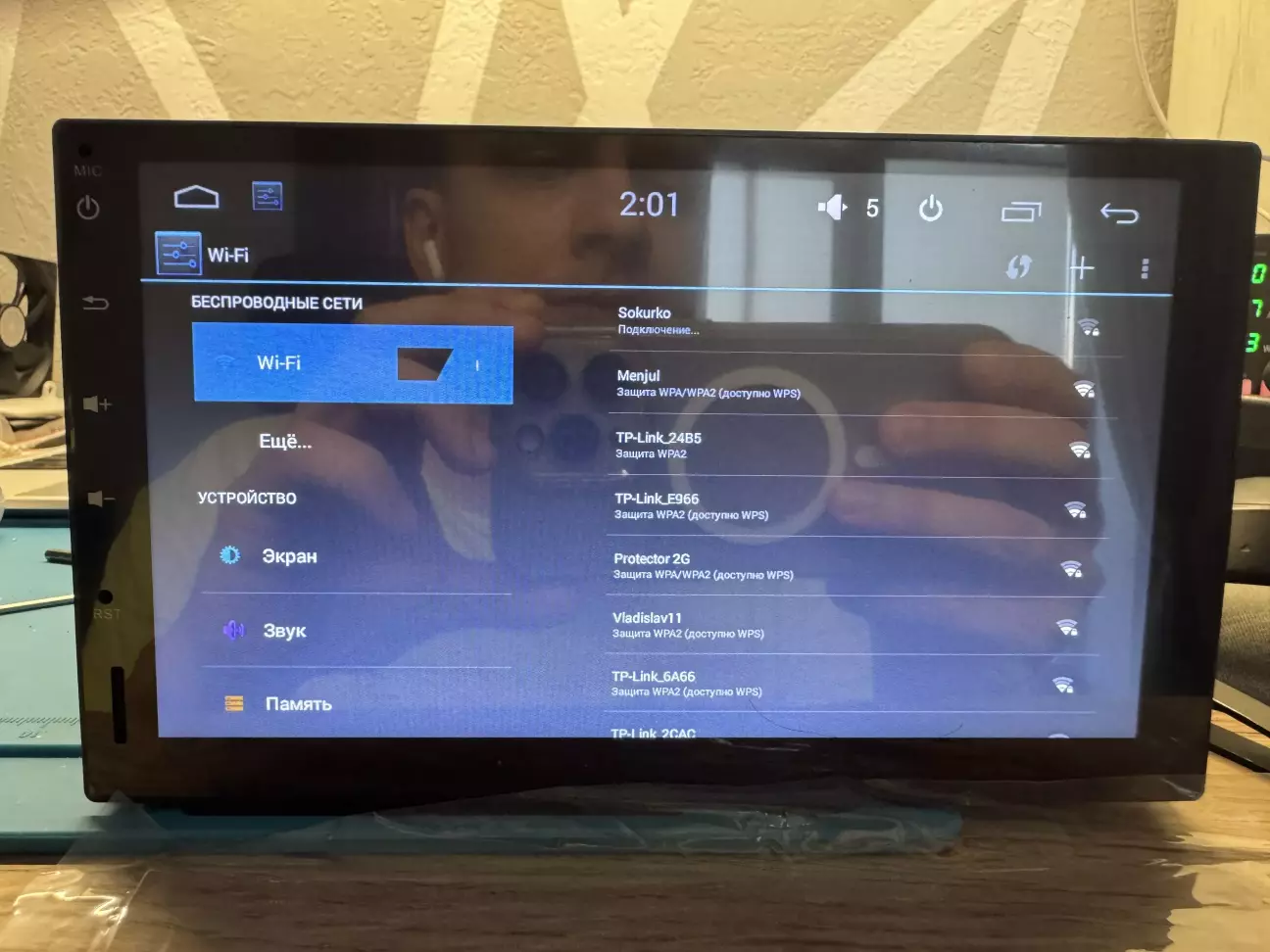

Wi-Fi присутній, очевидно що 2.4ГГц.

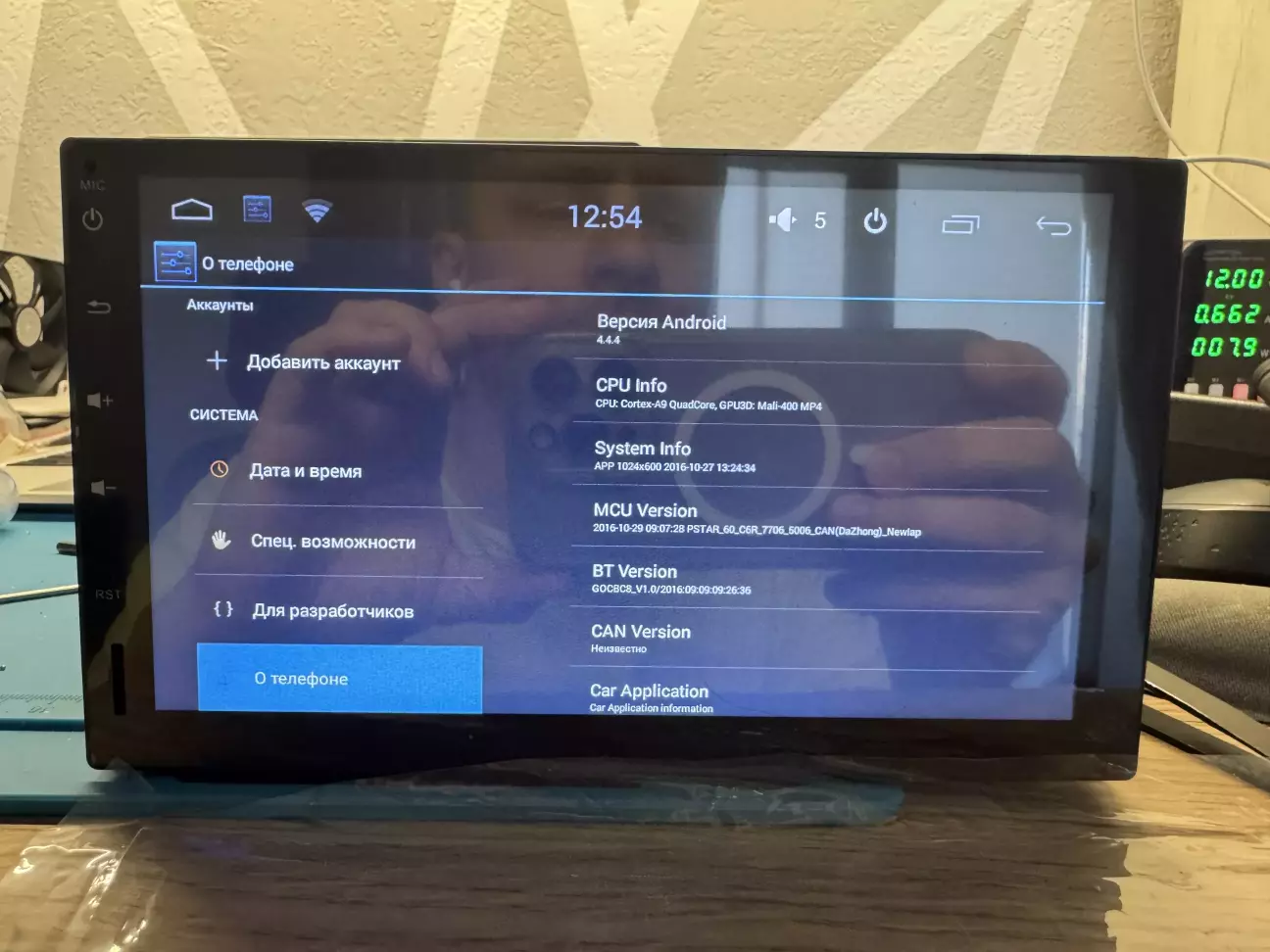

Процесор таки 4 ядра

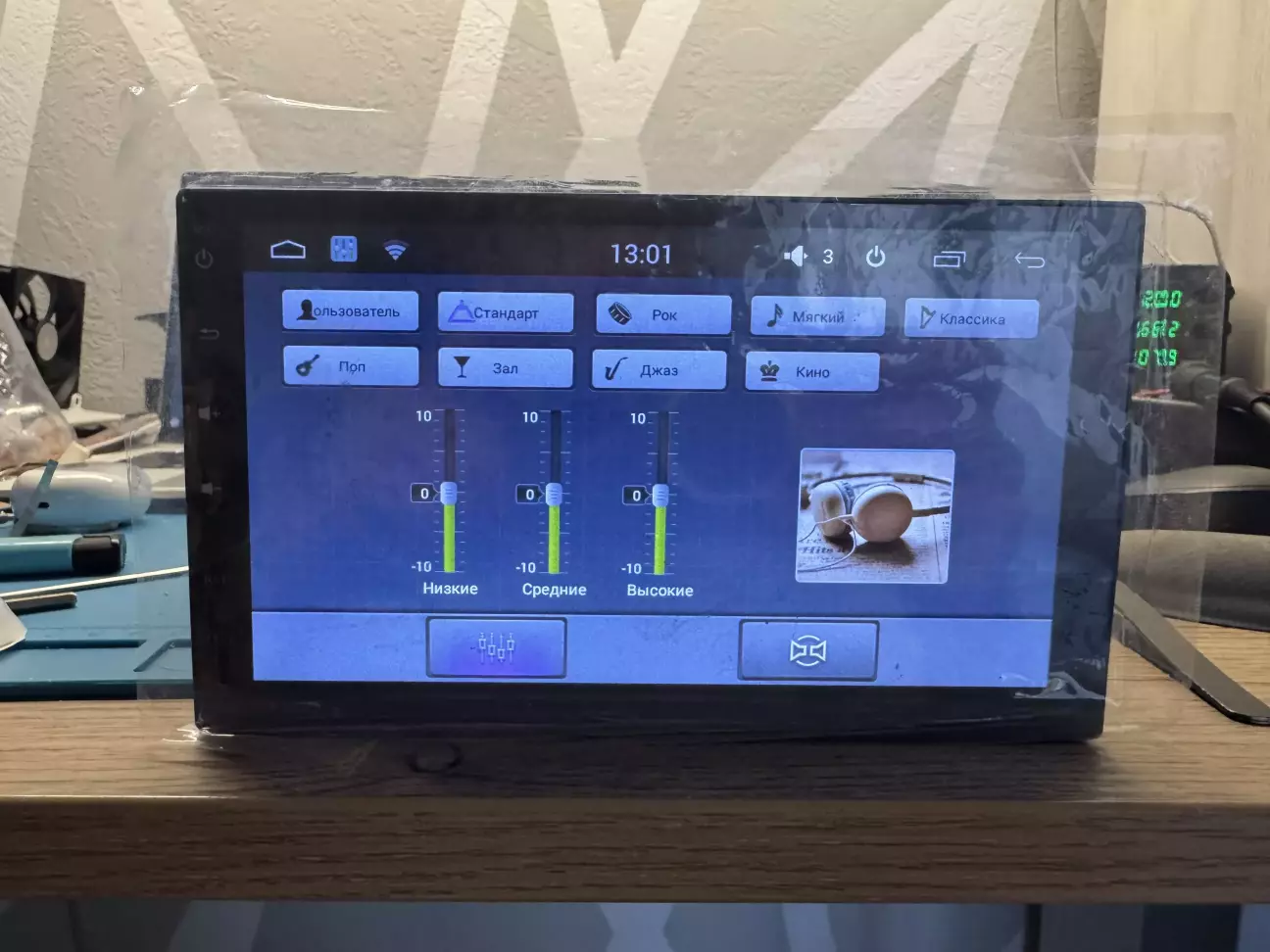

Є еквалайзер.

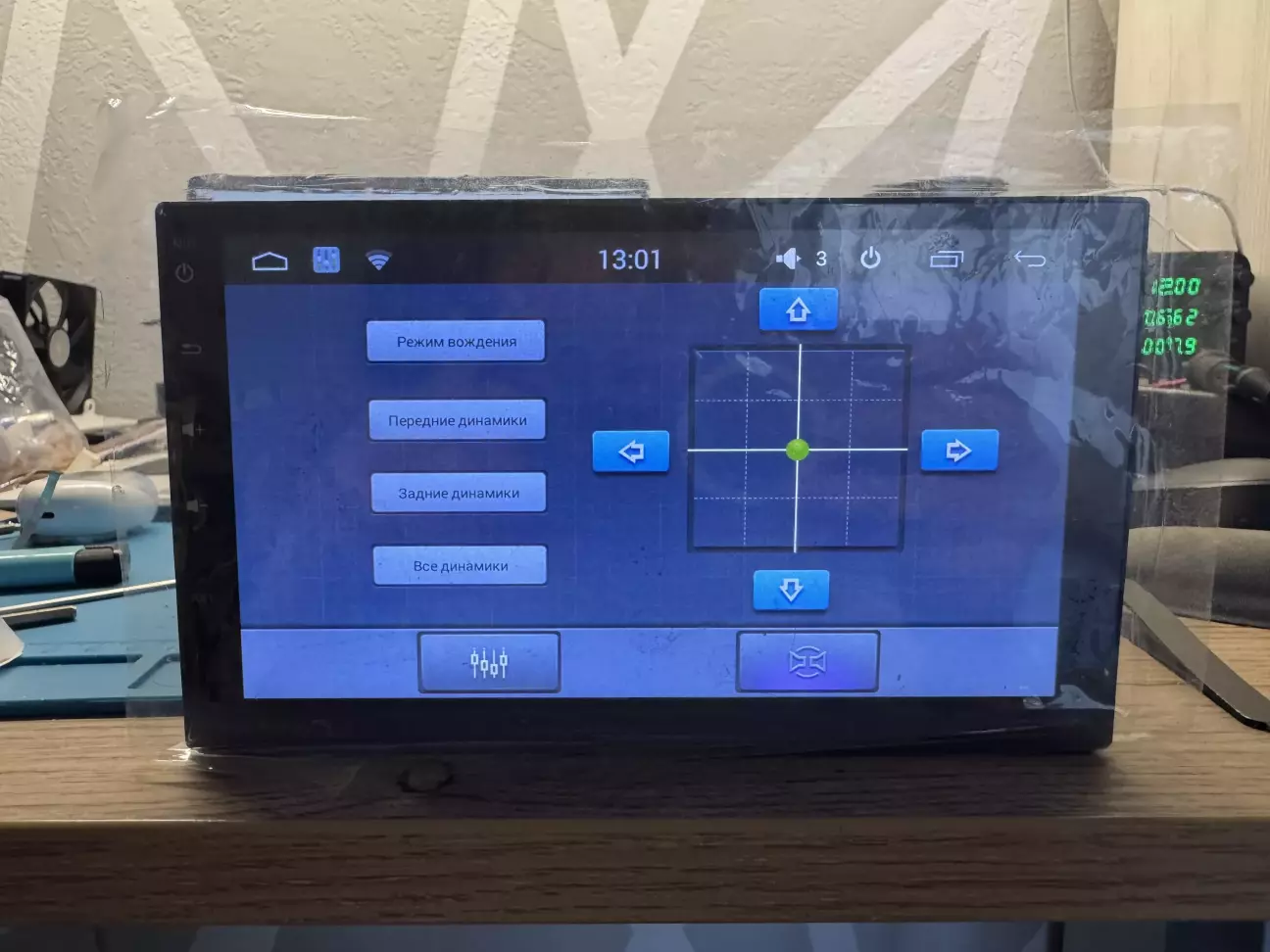

Баланс ліво-право, фронт-тил, звук є, все успішно.

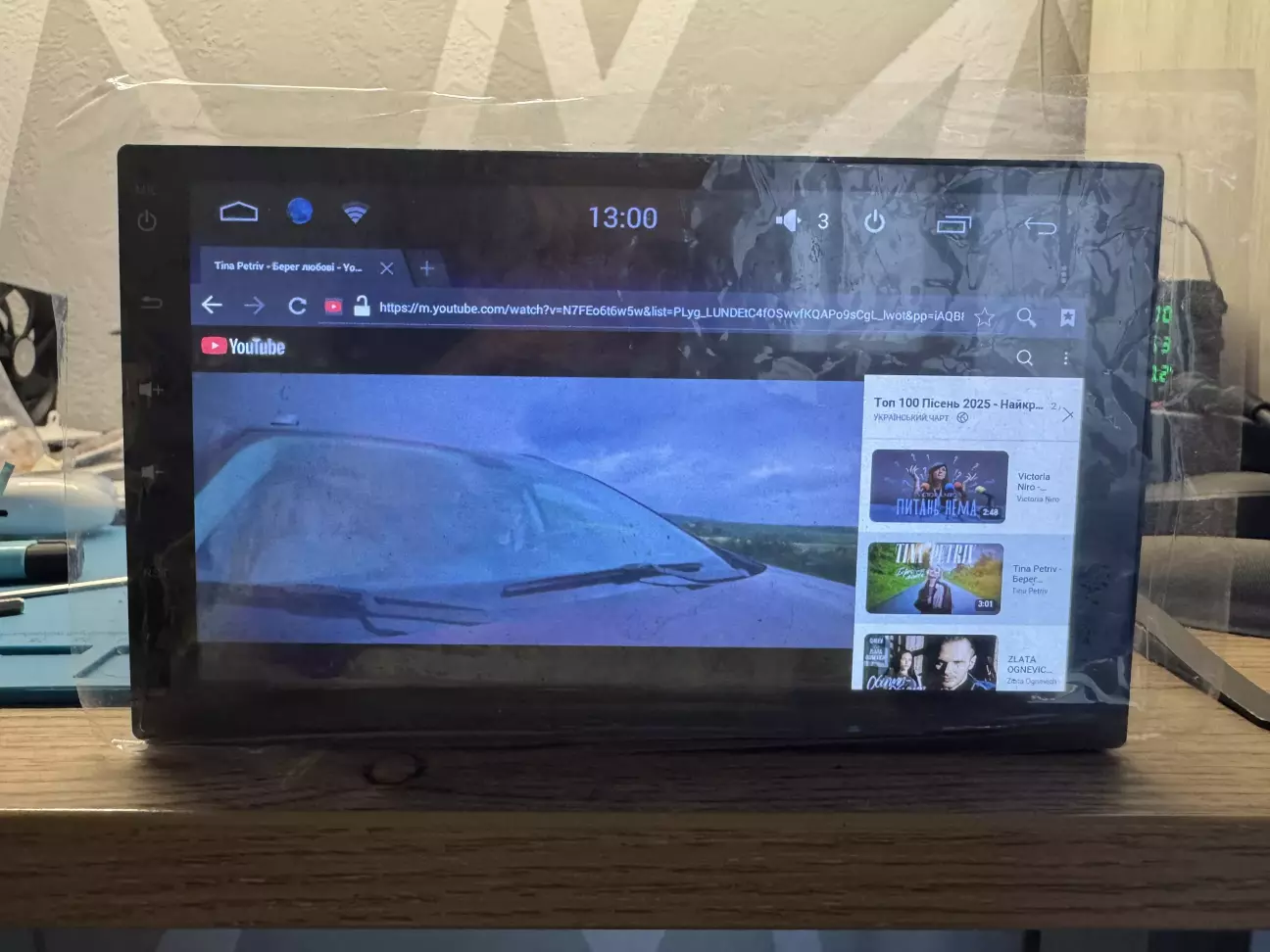

В браузері витягує youtube.

Так, звісно, під древній андроїд треба десь може і пошукати стару версію додатків, але в цілому ще попрацює.
