Новинка. Topway TS105
Процесор UniSoc UIS7865. 8 ядер (2 шт A75 на частоті 2.2ГГц і 6 шт А55 - 1.8ГГц) Дуже схоже на оновлену і розігнану версію UIS7862S. UniSoc на сайті ще інфо не оновив. Ця конфігурація 8/128 і andriod 14.

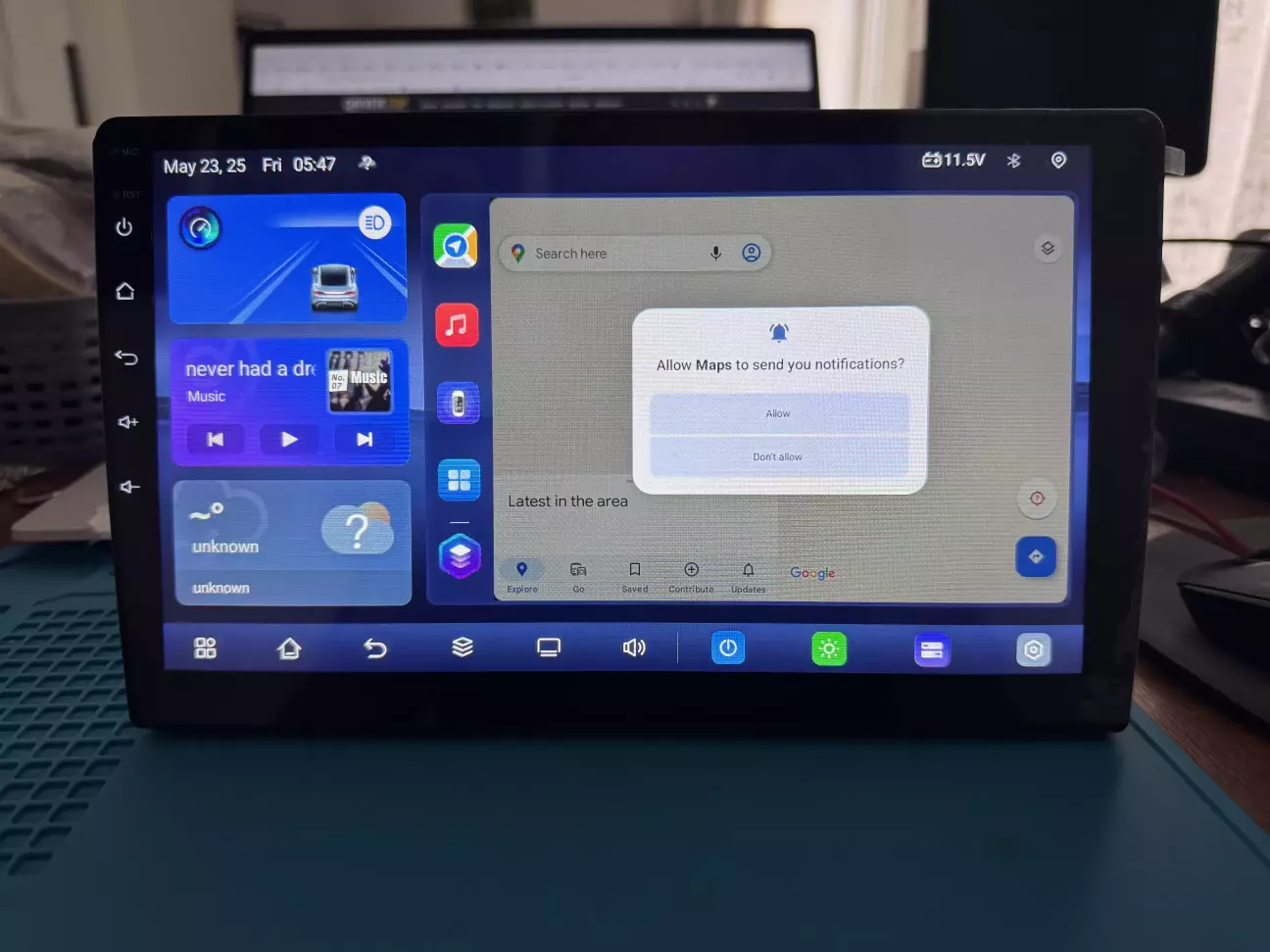

Лаунчер виглядає ось так.

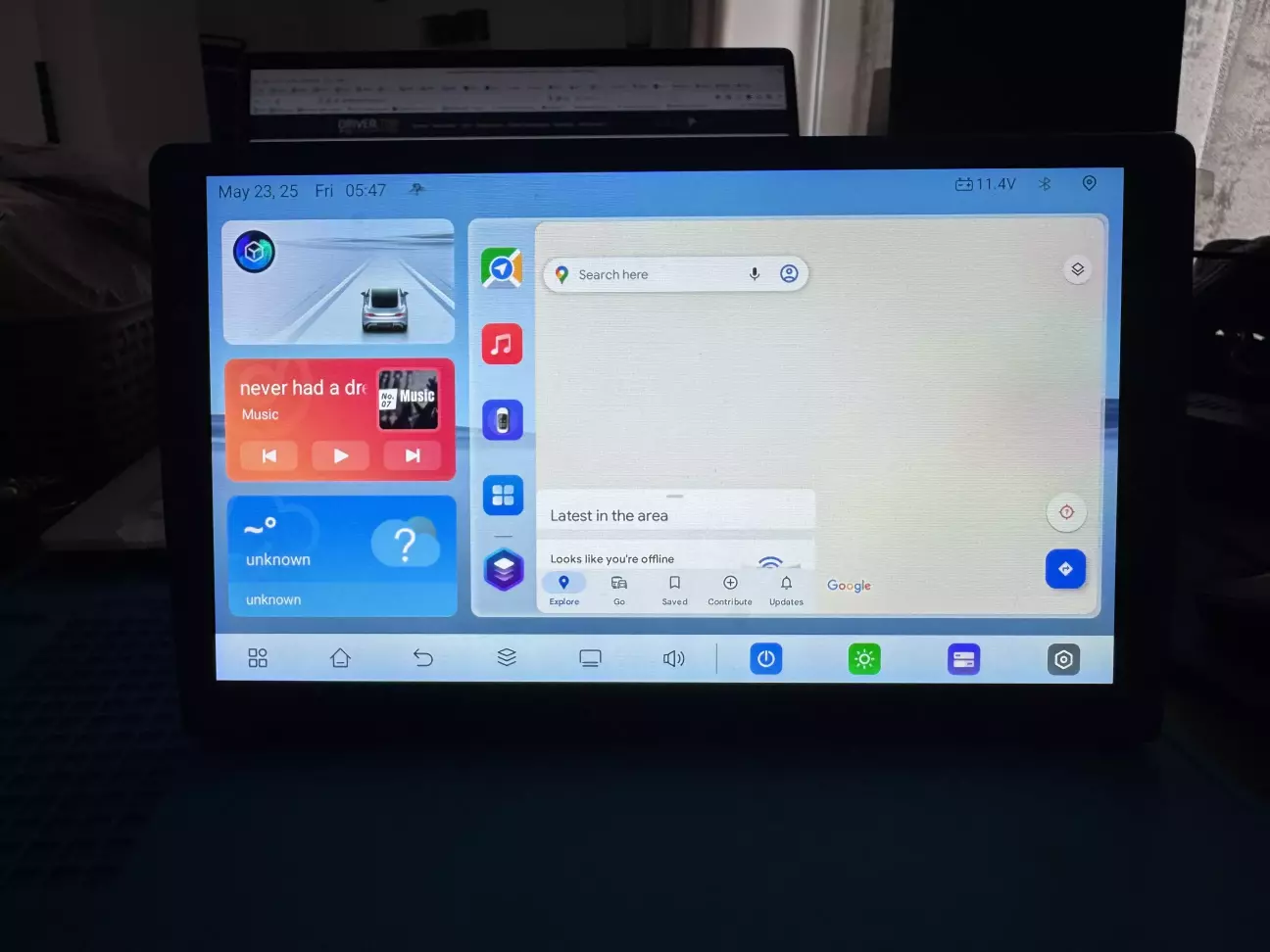

Або темна тема. Підсвітка кнопок біла... Хм...

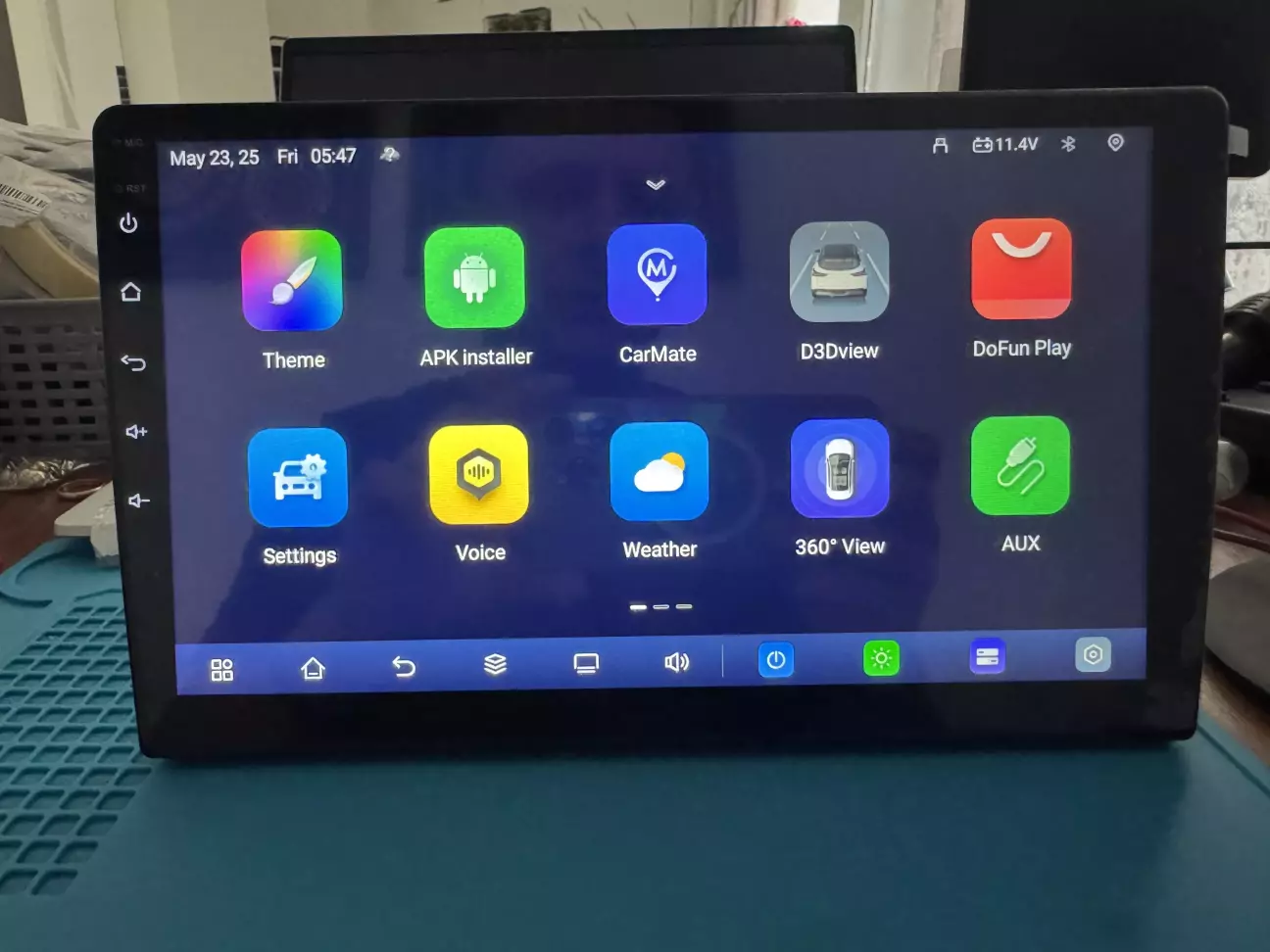

Ще з меню. Хто мацав Topway TS10, все знайомо. Має свій магазин лаунчерів, можна перебирати.

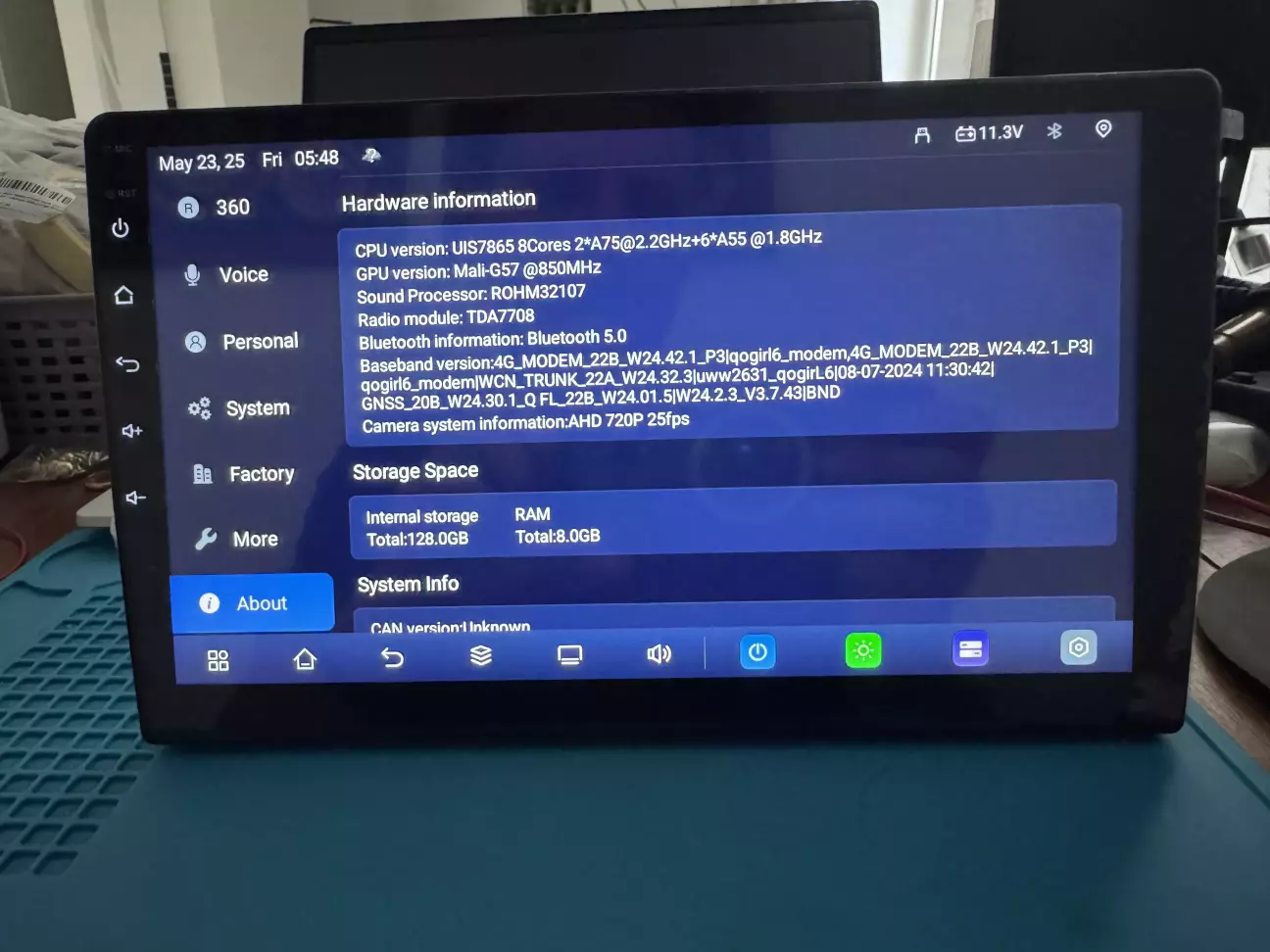

Трошки деталей, все реально.

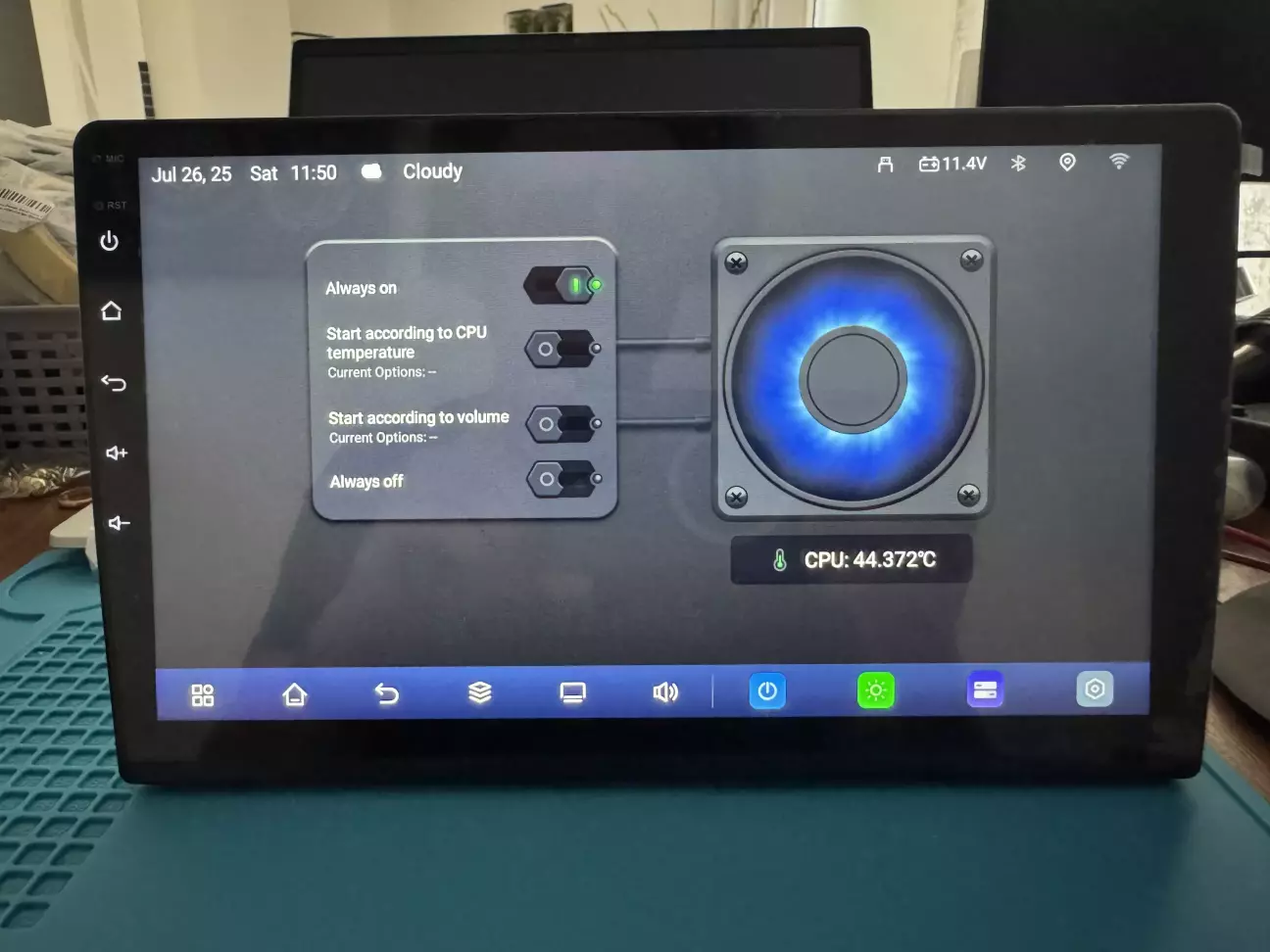

Додаток вентилятор, типу включено зараз, але роз'єм вентилятора не підключений, тому не забудьте підключити, бо він ніяк не контролює підключення.
Підтримка тільки коротких натискань на кнопки керма, UIS7870SC має короткі і довгі.

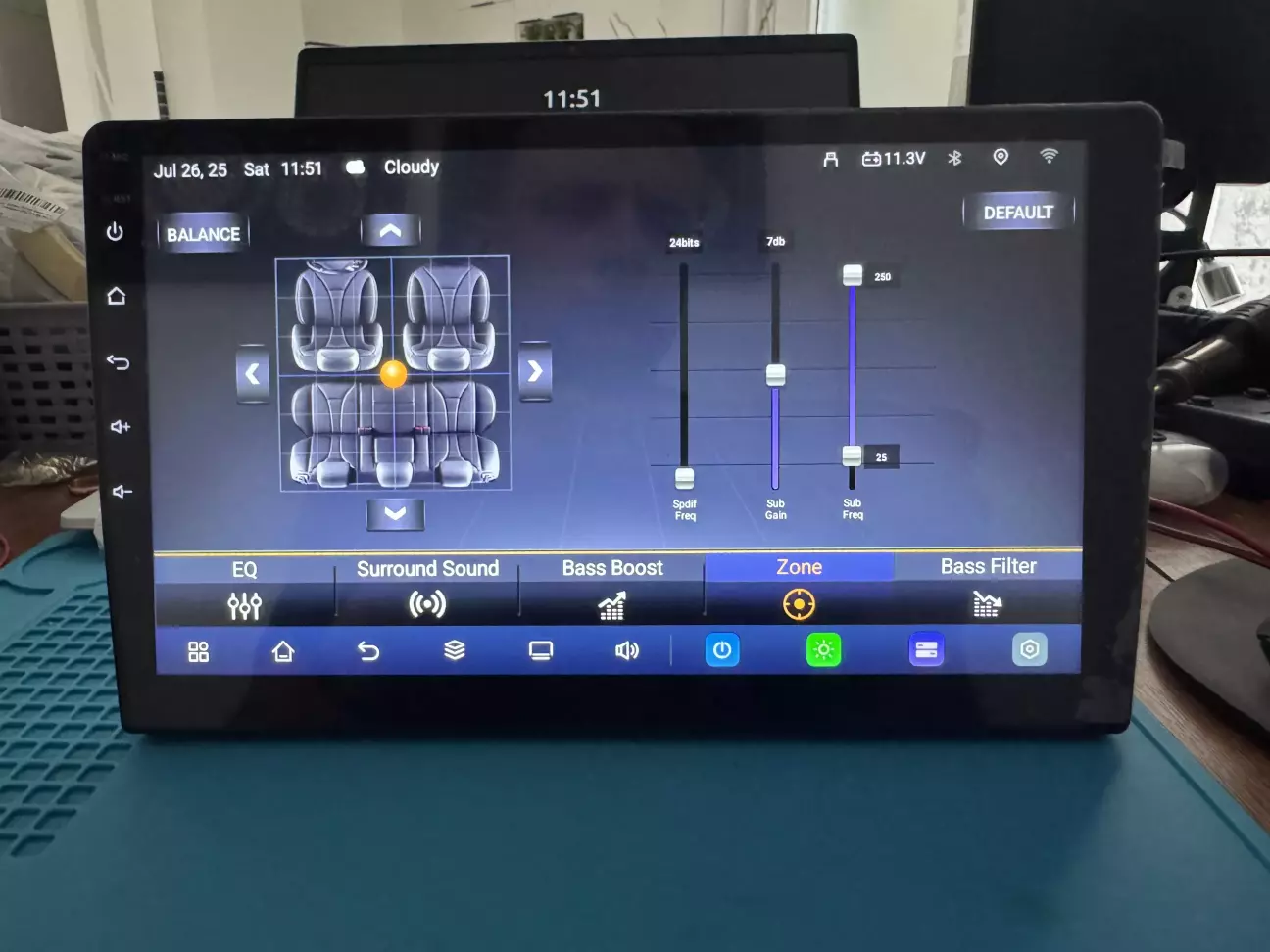

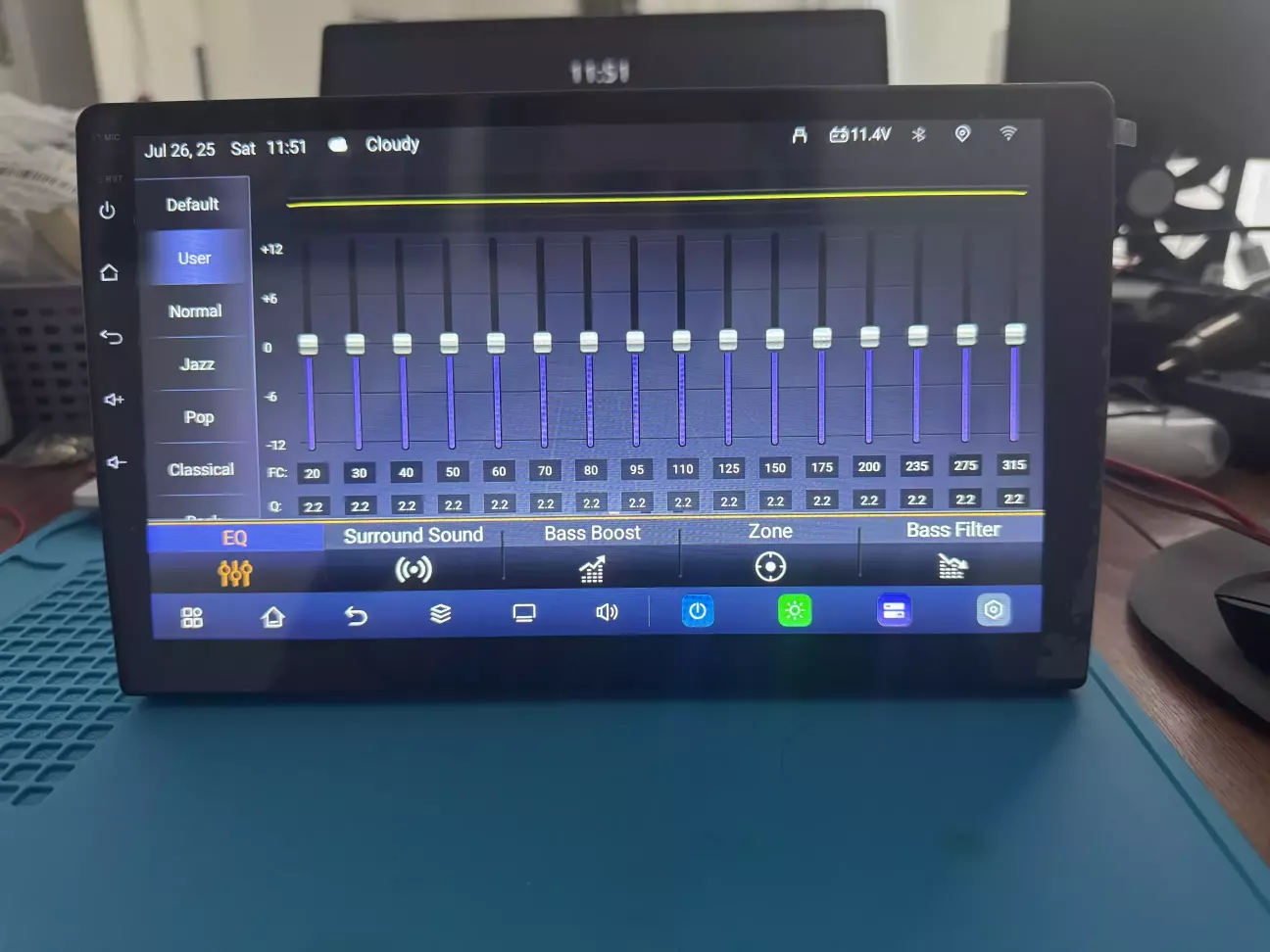

Еквалайзер стандартний для DSP ROHM BU32107 - якість перевірена роками.

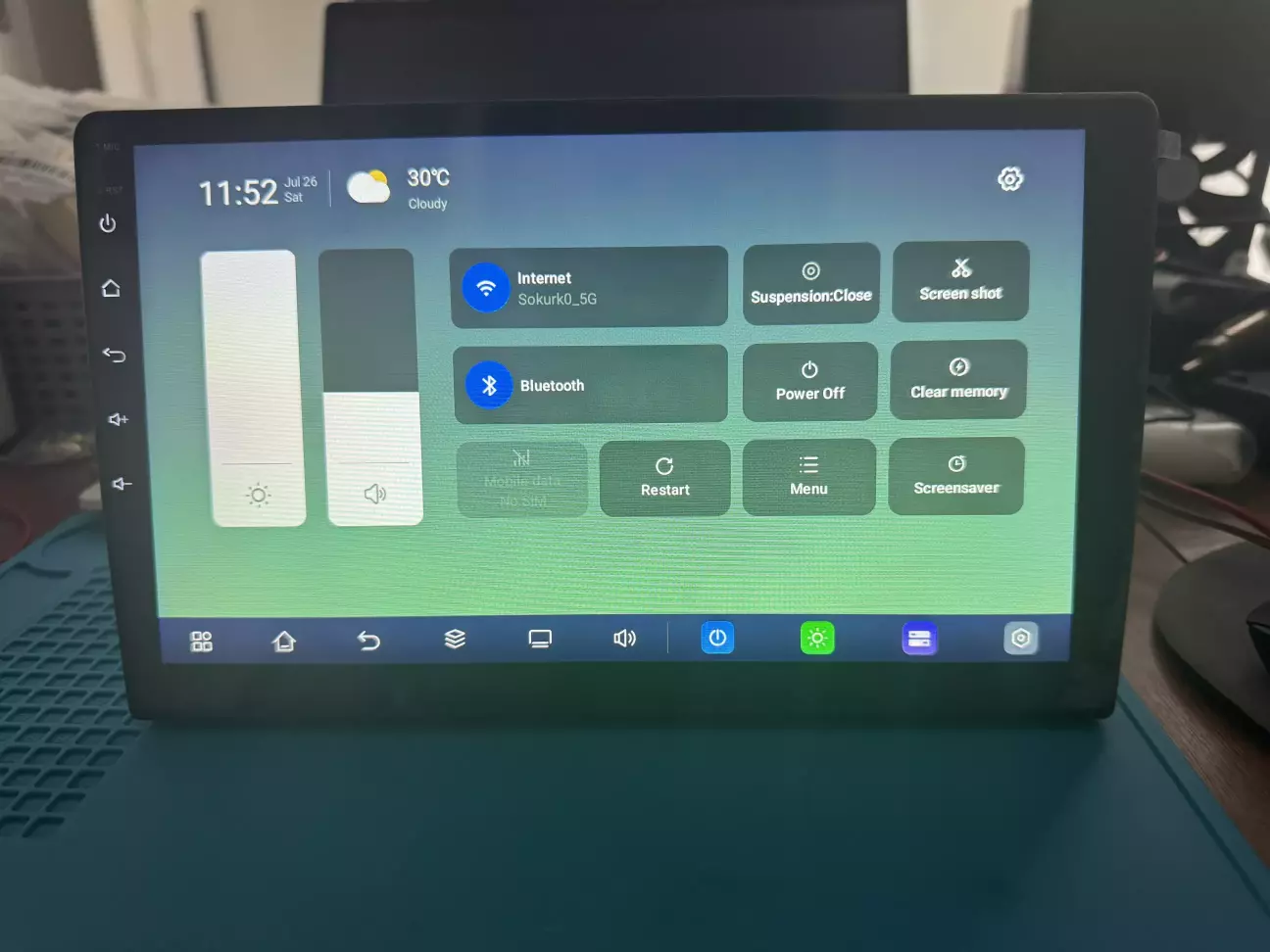

Випадаюче меню

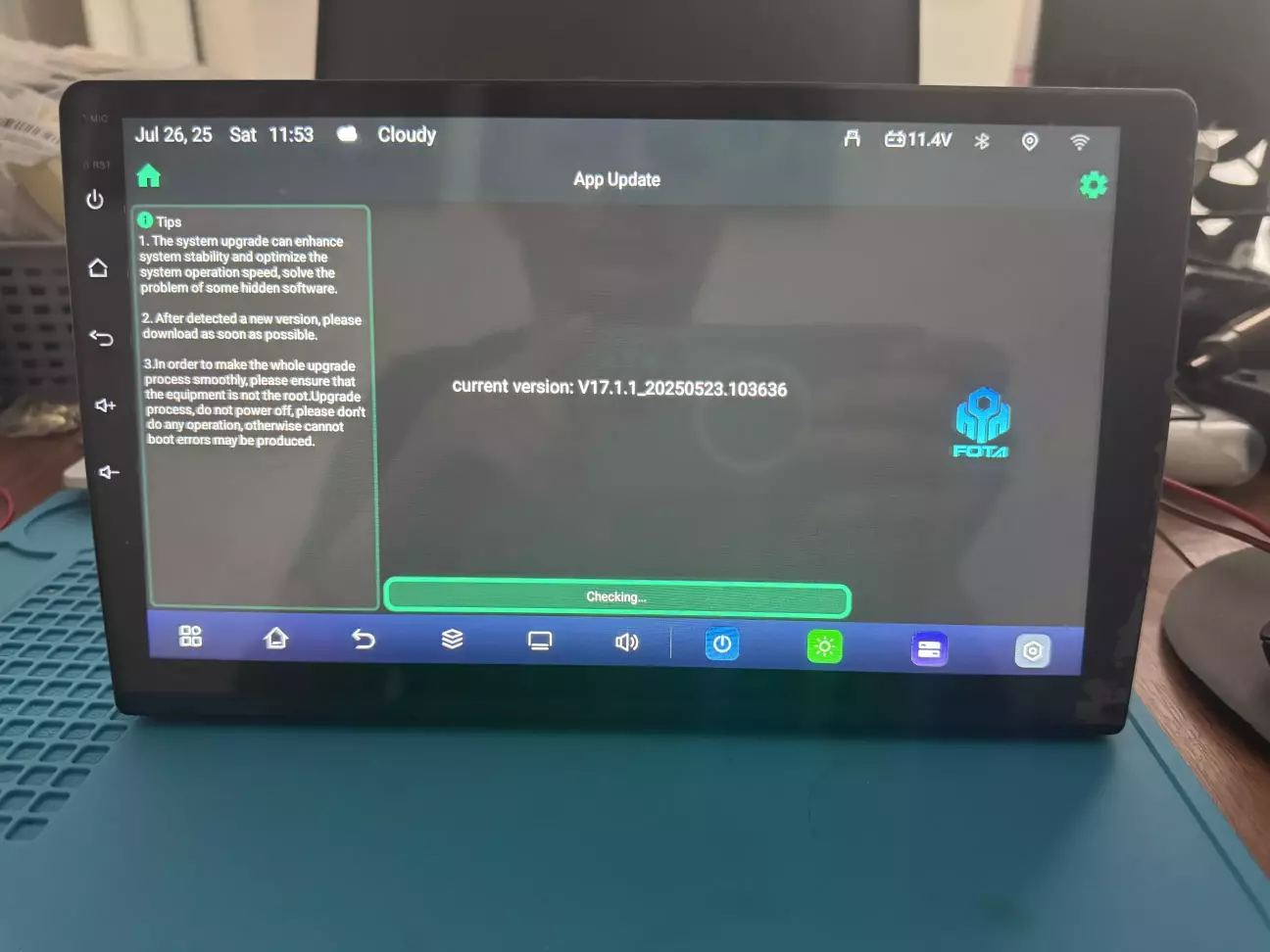

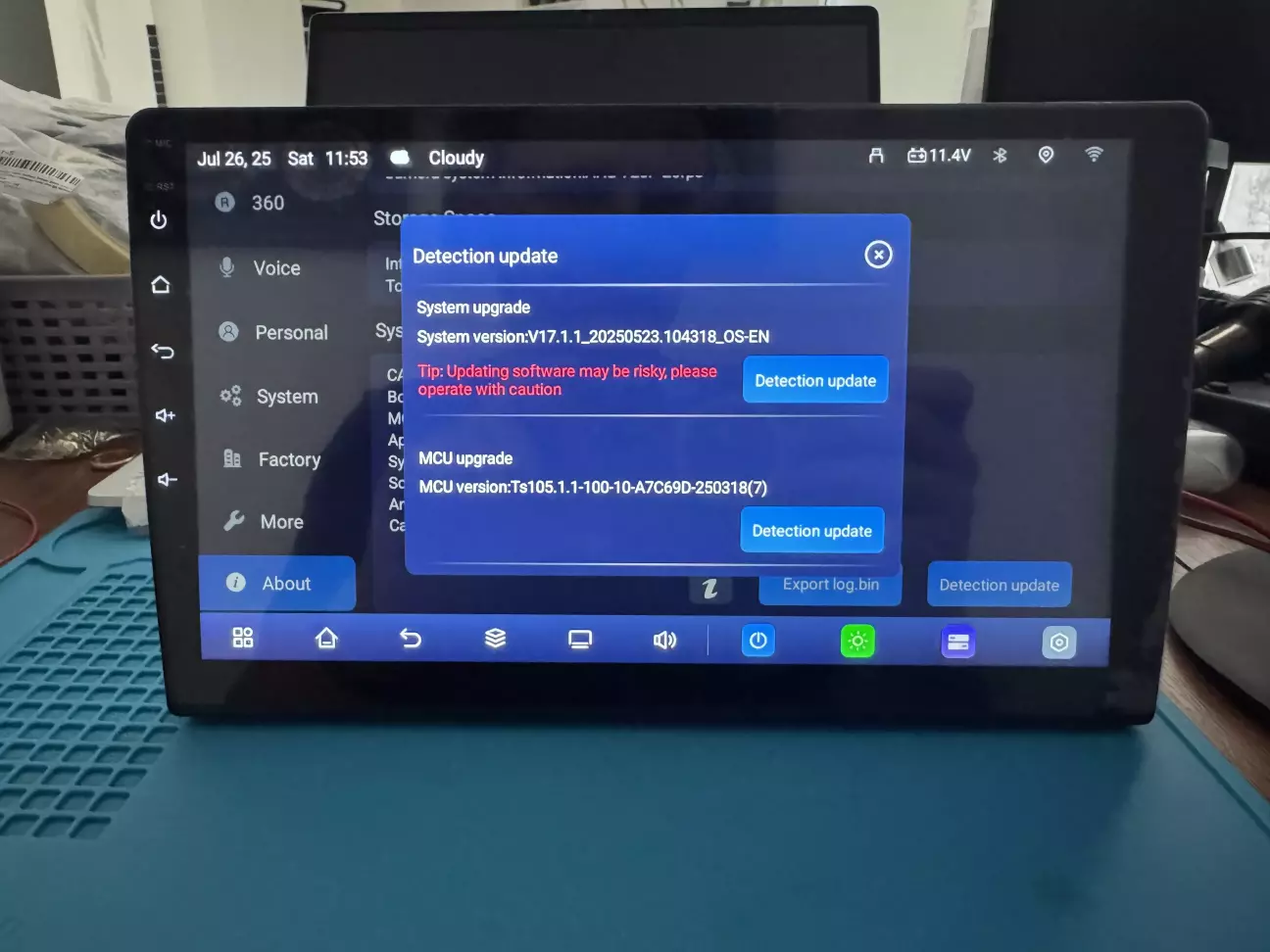

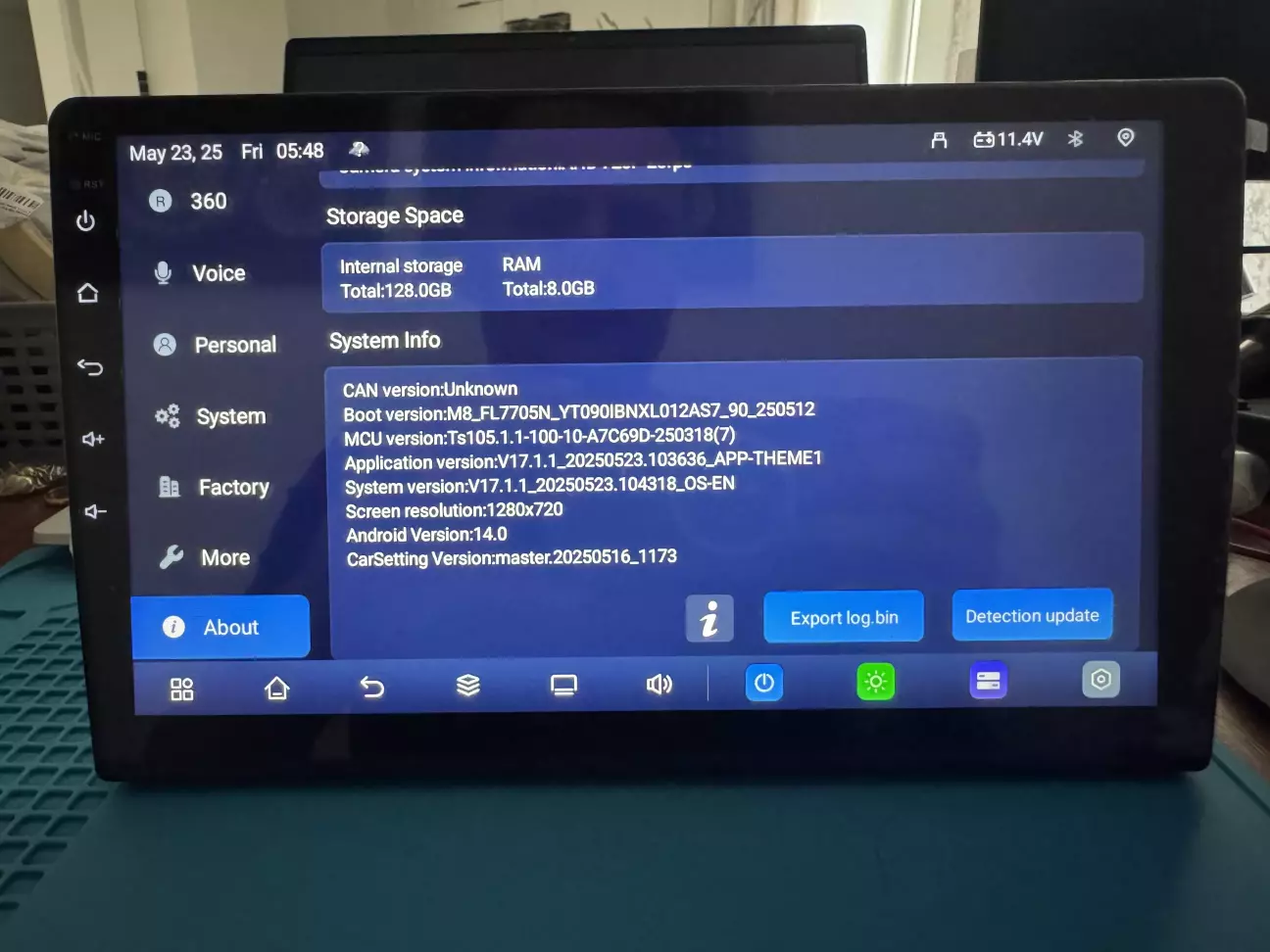

FYT UIS7870SC тільки з останніх прошивок деяких продавців почали підтримувати онлайн оновлення. Тут же вони дуже давно і працюють
Мені пристрій дістався від @ES. вже оновленим.
Особливістю Topway є те, що прошивка MCU шиється самостійно при виборі моделі канбоксу під ваше авто. Не бачу проблем з цим, але тут треба бути уважним і не обірвати процес на півдороги, бо можна отримати цеглинку. Зазвичай це робить 1 раз завод, коли готує мультимедіа під ваше авто, але часто ми то міняємо теж, або виправляємо помилку заводу. Просто треба знати про це.

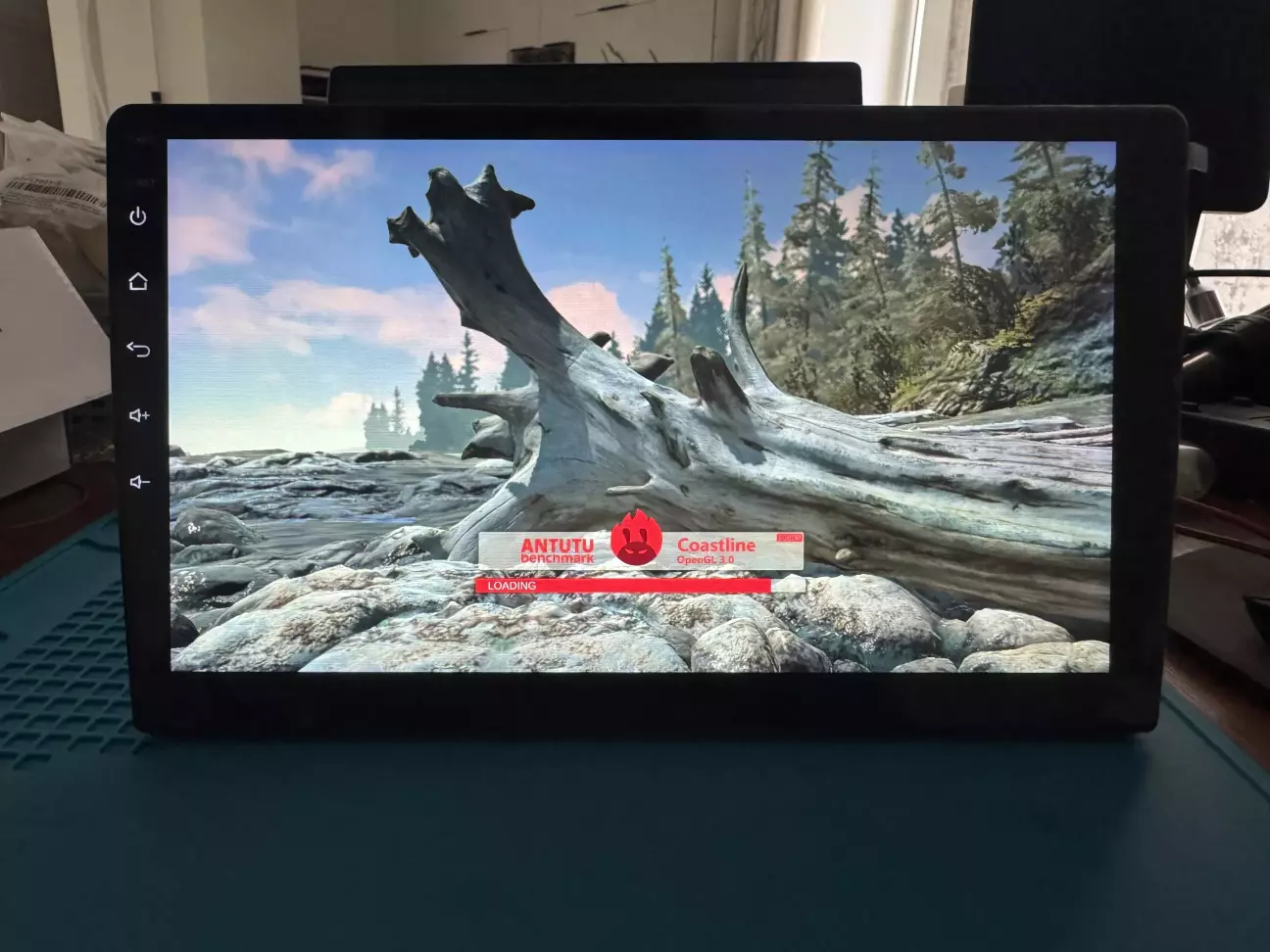

Запускаємо Antutu, але він крашиться на 80% нажаль. Схоже це проблема саме додатку і факту що процесор ще невідомий йому.

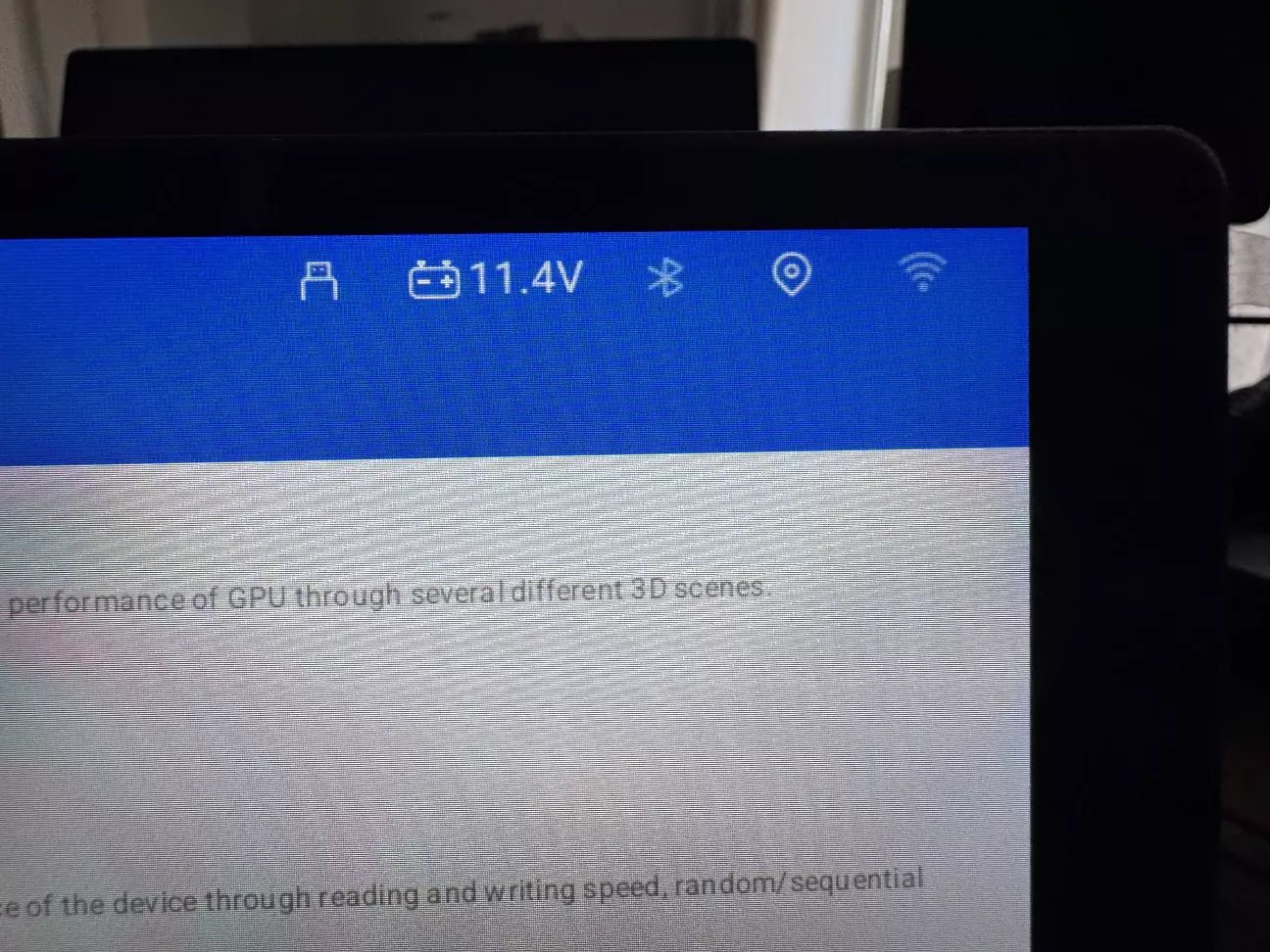

Доречі помітив, що вольтметр бреше на 0.4-0.5В. На лабораторному виставлено 12 рівно, фактично є 11.8 як мінімум, але то таке. Десь на платі треба знайти і підправити номінал шунта, але я тим займатися не збираюсь. Та і взагалі вимкнути ту напругу, жодна мультимедіа не показує її точно.
Розбирати будемо? Звісно будемо. Це передсерійний зразок і тут легко знайдеться пара косяків збірки, заодно виправимо.

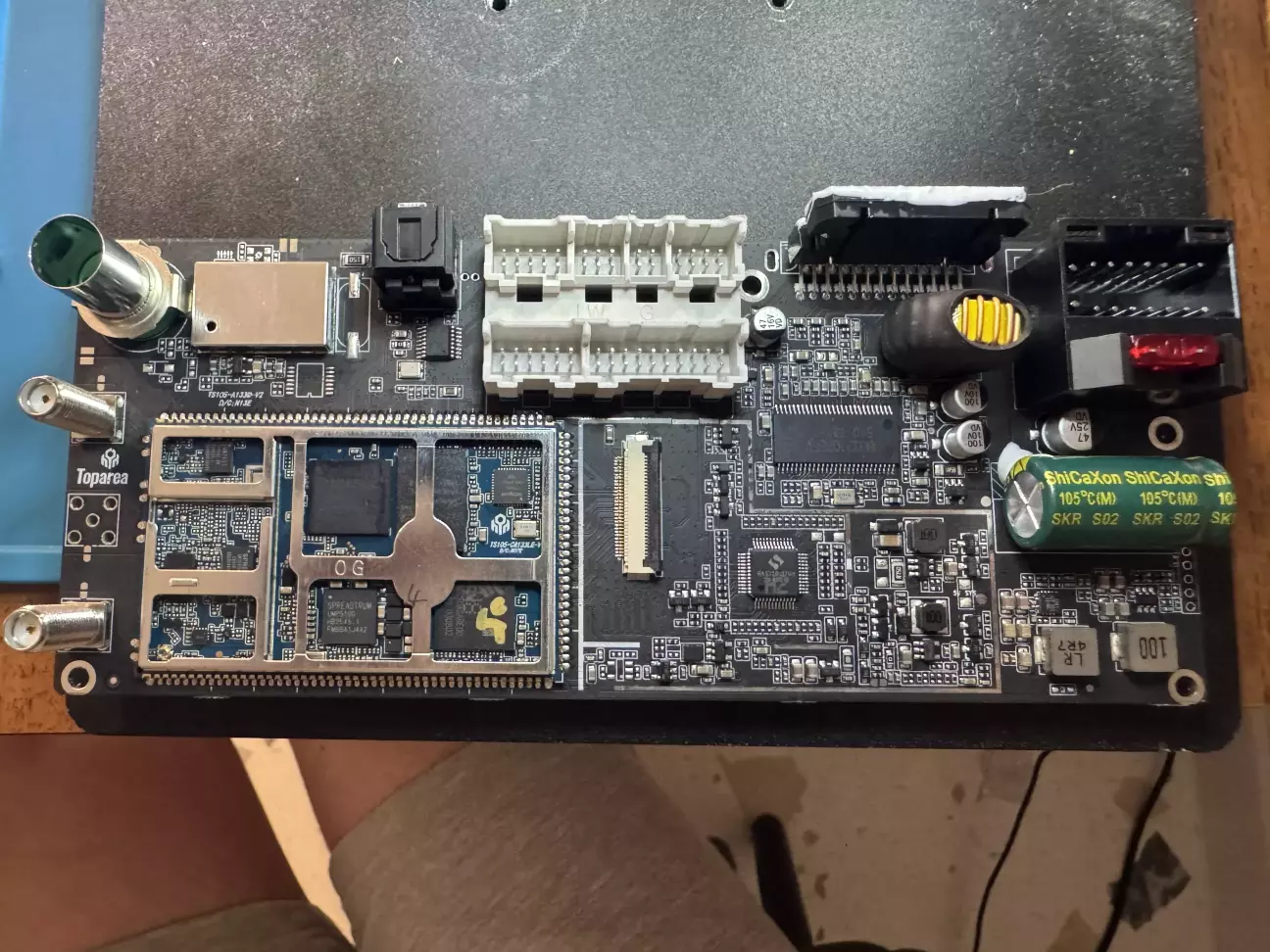

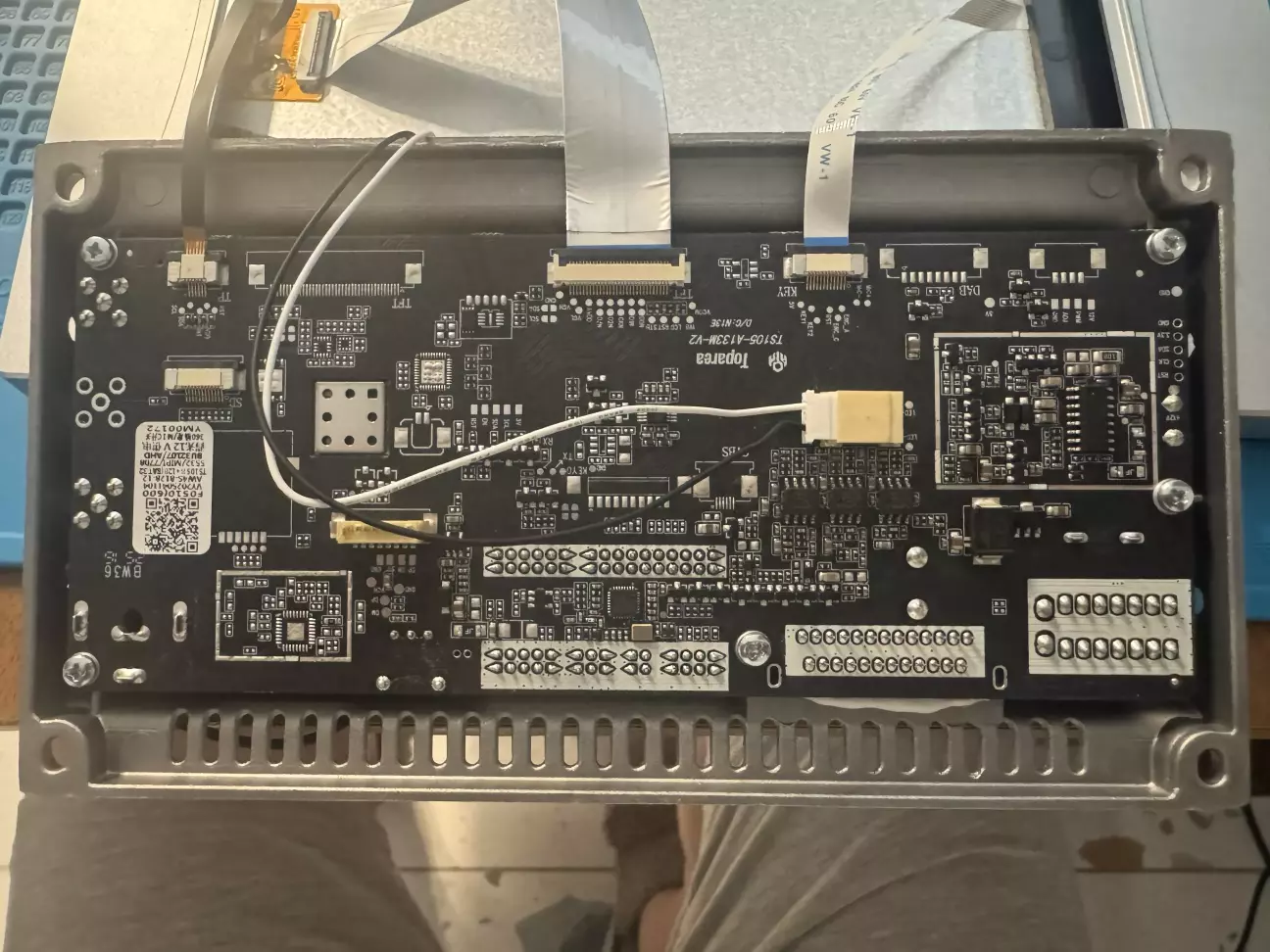

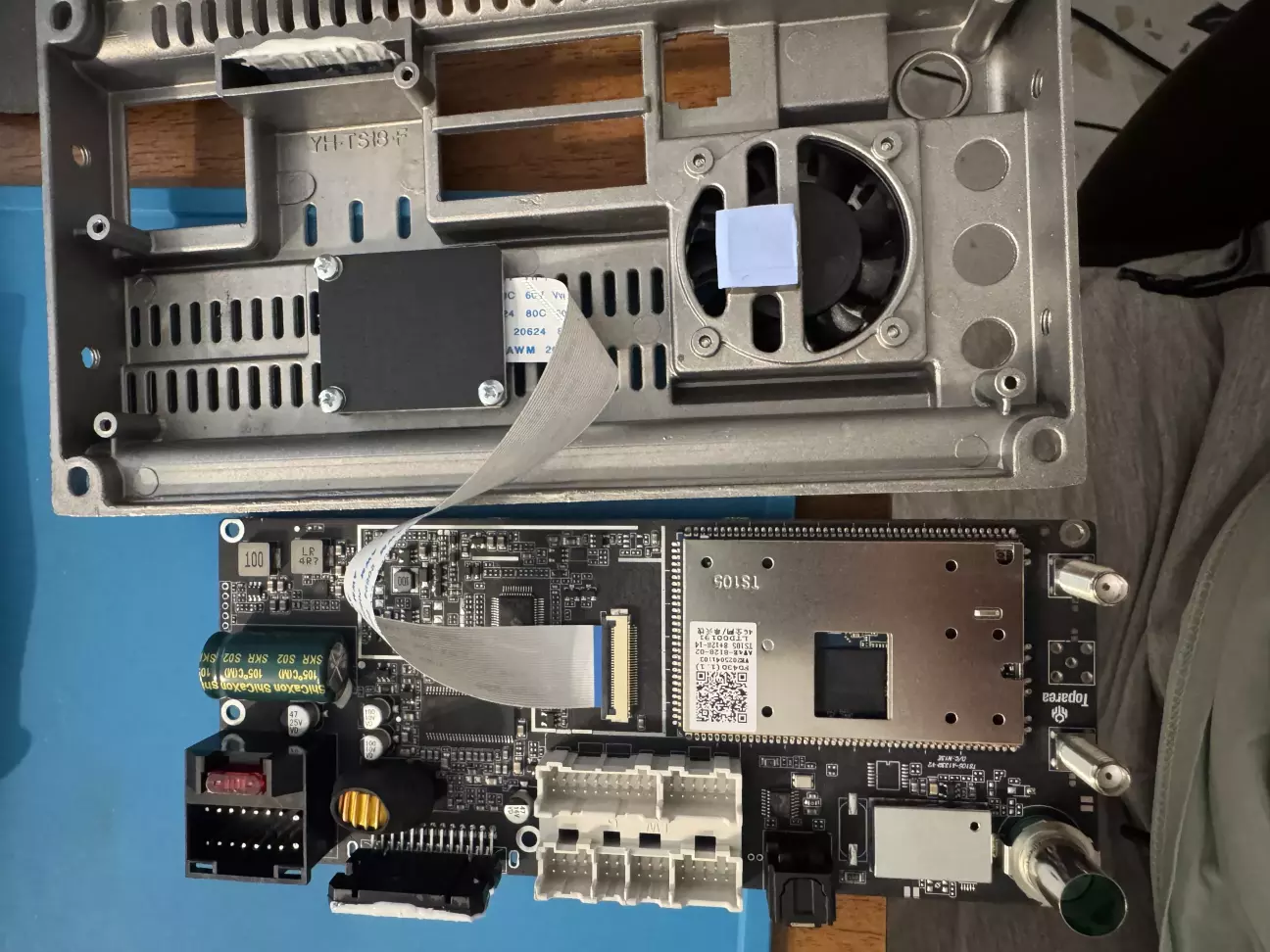

Плата дуже схожа на TS10 але все ж дуже інакша
Розбираємо дисплей і добираємось до підсвітки сенсорної області. І так, тут білі світлодіоди. Економія, хоча дисплей QLED. Ну до мультимедіа це теж не зовсім відноситься, платок таких RGB валяється в мене, поміняємо і зробимо кольоровим, якщо треба.

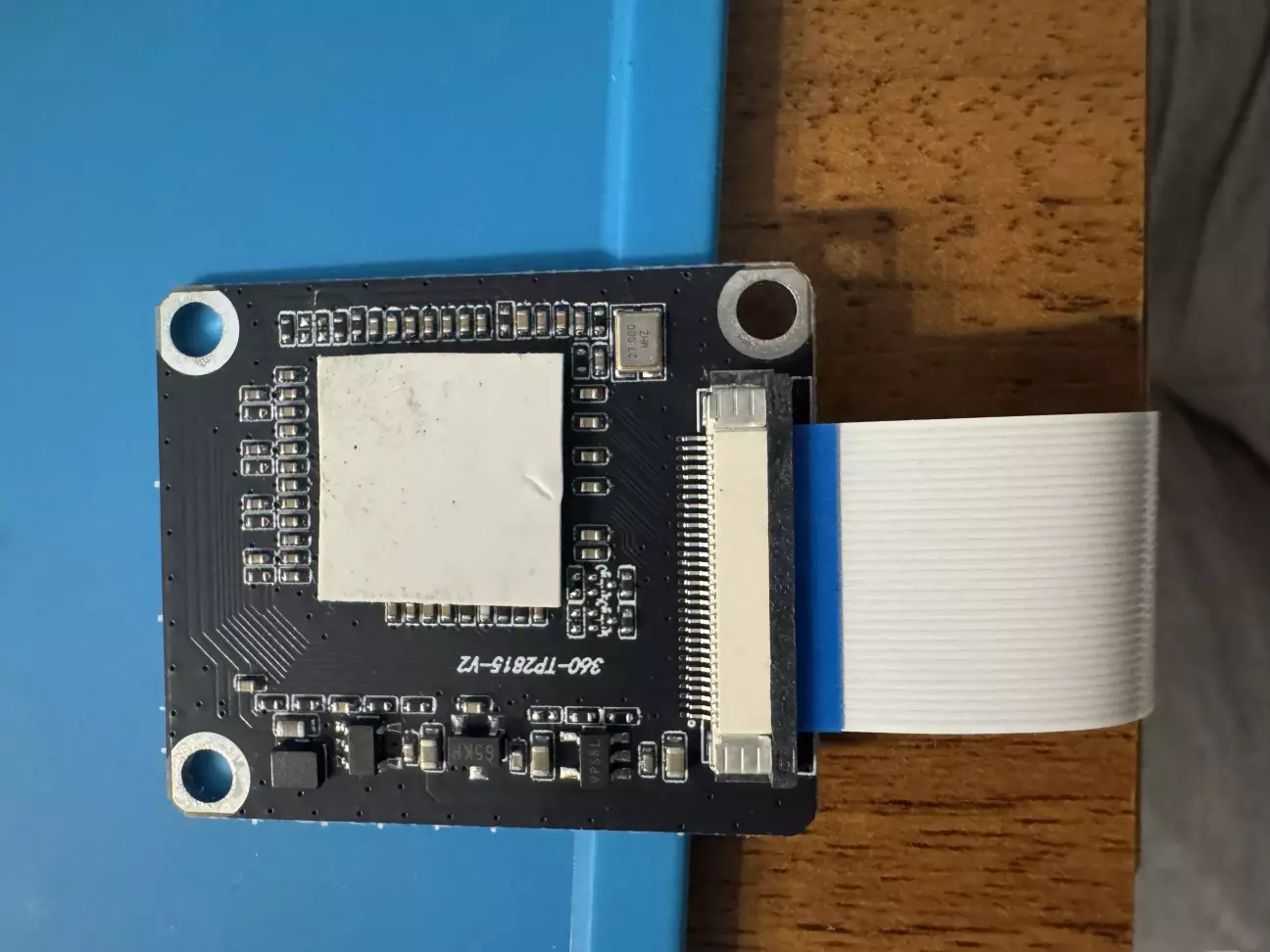

Модуль 360 на Topway на окремій платі і через шлейфик може бути. Тут він є. На іншій ревізії він запаяний на плату, але тут так і це зручніше ніж паяти як в FYT UIS7862 i FYT UIS7870SC. Головне, щоби на платі був роз'єм під це.
Відкручуємо модуль, і бачимо тут термопрокладку. Щось нове, вона не обов'язкова, та і просто не дістає до радіатора.

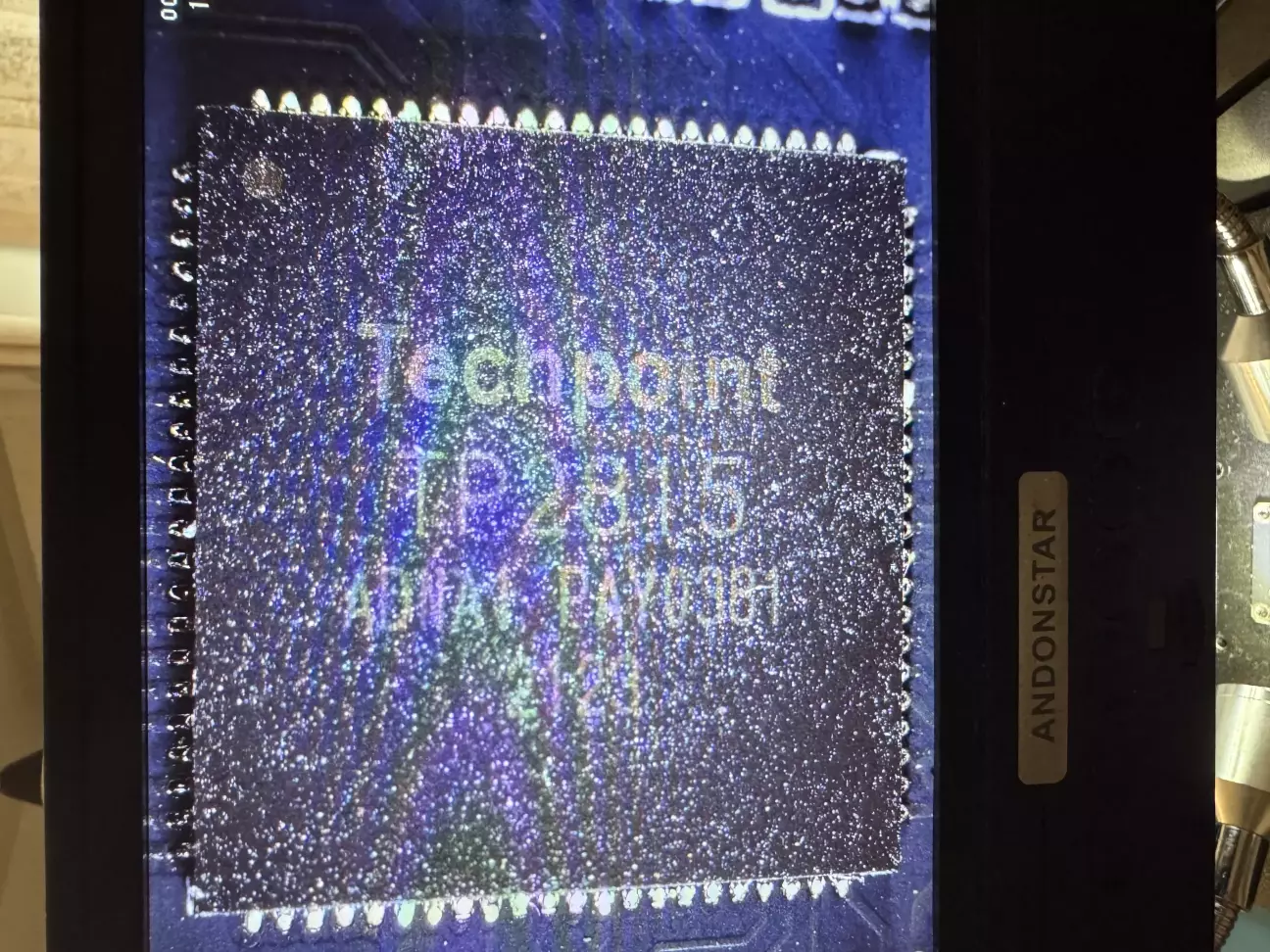

Чіп як в попередньому поколінні Techpoint TP2815 (підтримує камери 1080/720р).
Склав прокладку вдвоє, тепер дістає, буде трошки більше охолоджуватися краще.

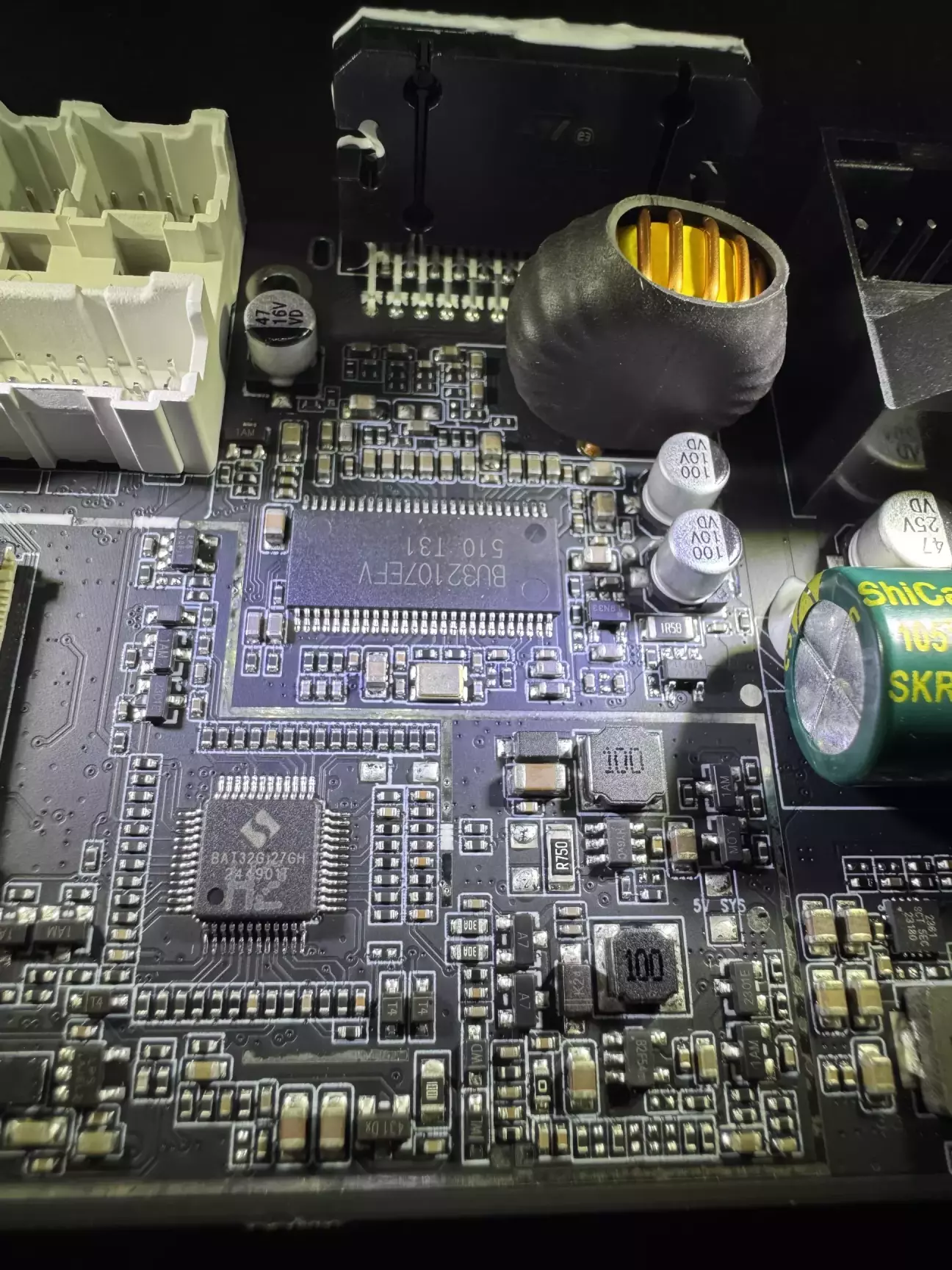

DSP ROHM32107 і пісдилювач TDA7851l - мінімально прийнятна конфігурація.
Конденсатор на 3300мкФ - це фіаско. Не знаю чому так, але зазвичай в Topway тут 4700мкФ хоча би. Це засмутило.

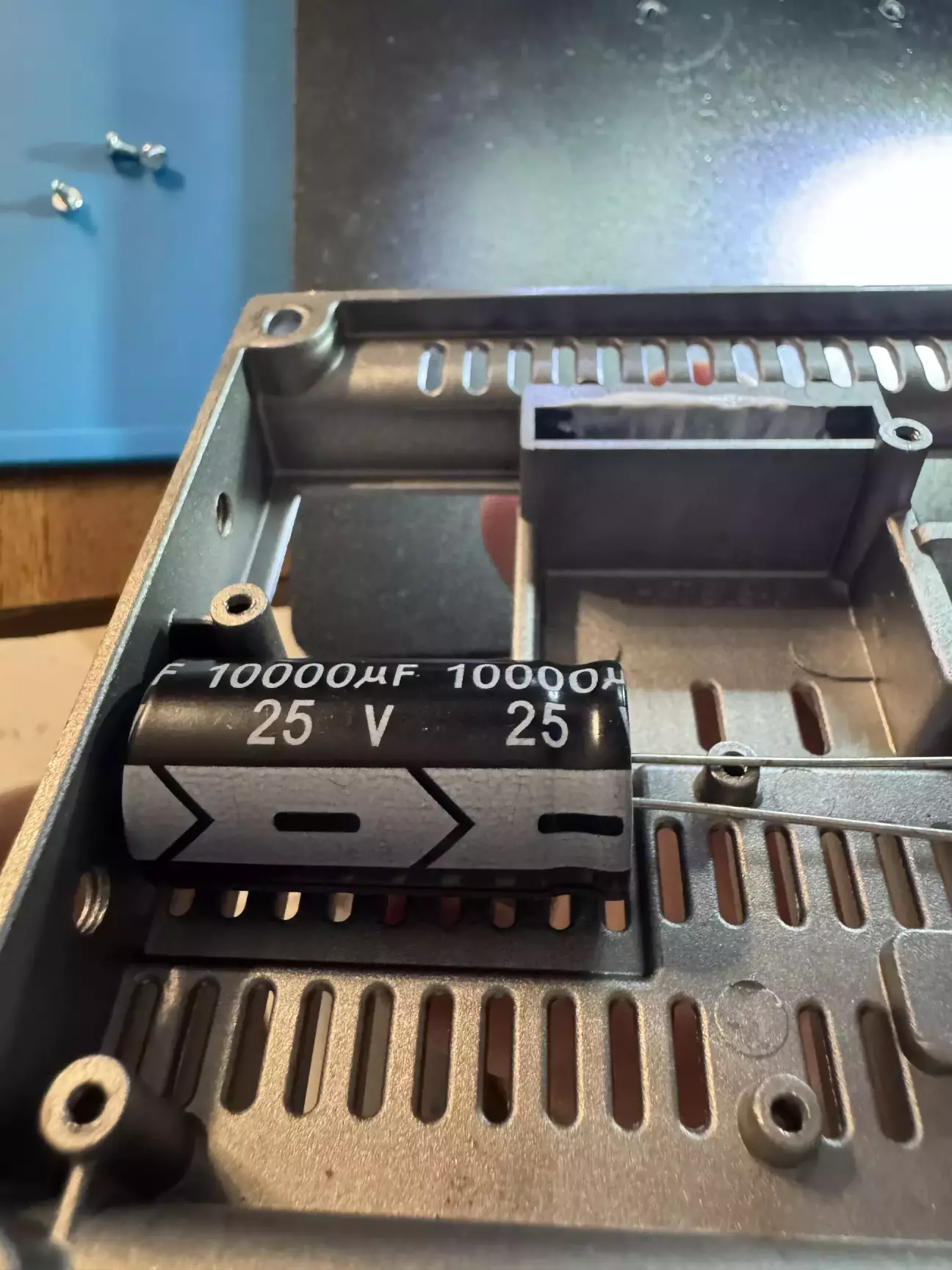

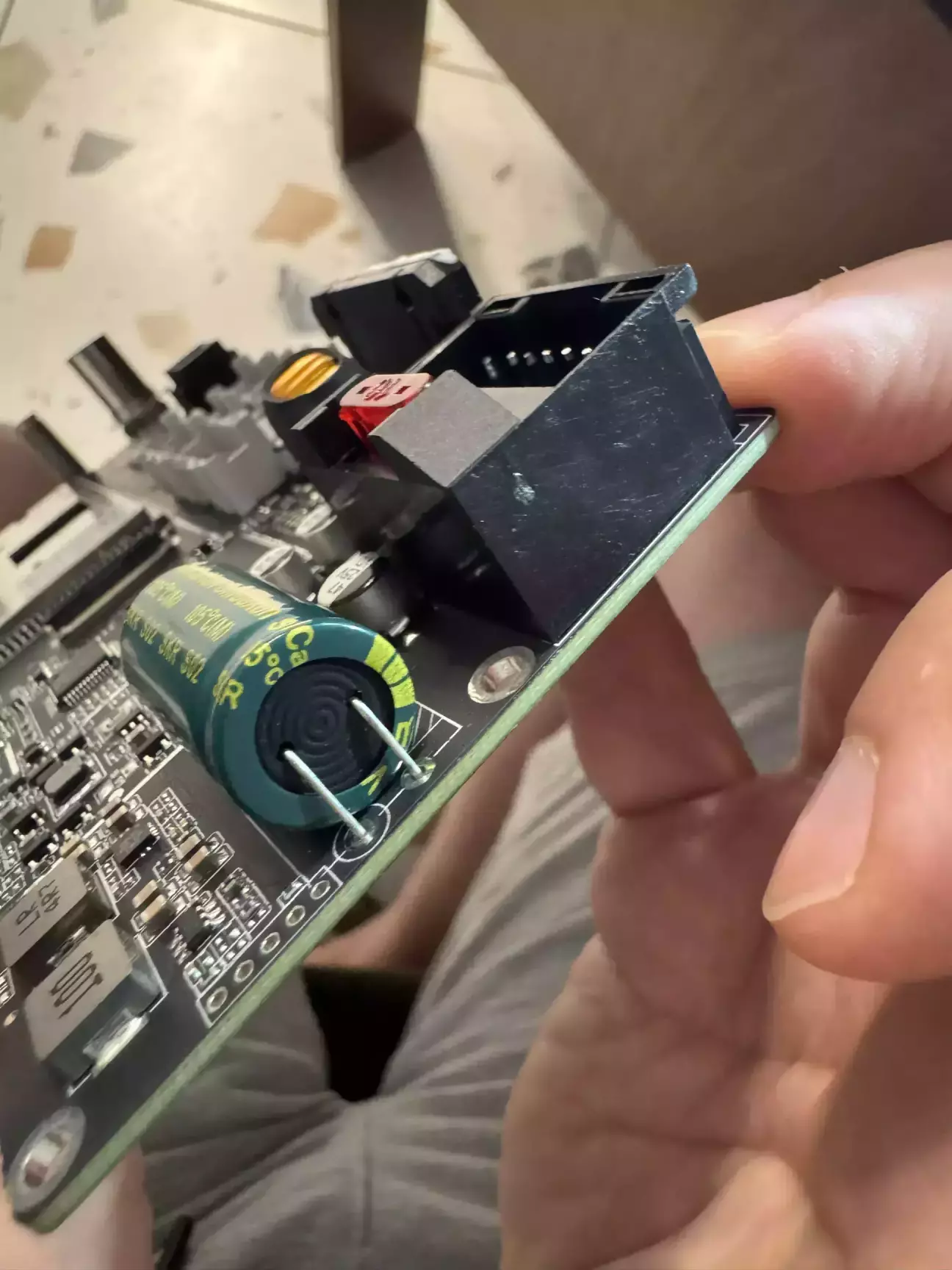

10000мкФ мій не влазить в корпус, тільки ззовні ставити або 6800мкФ ввійде

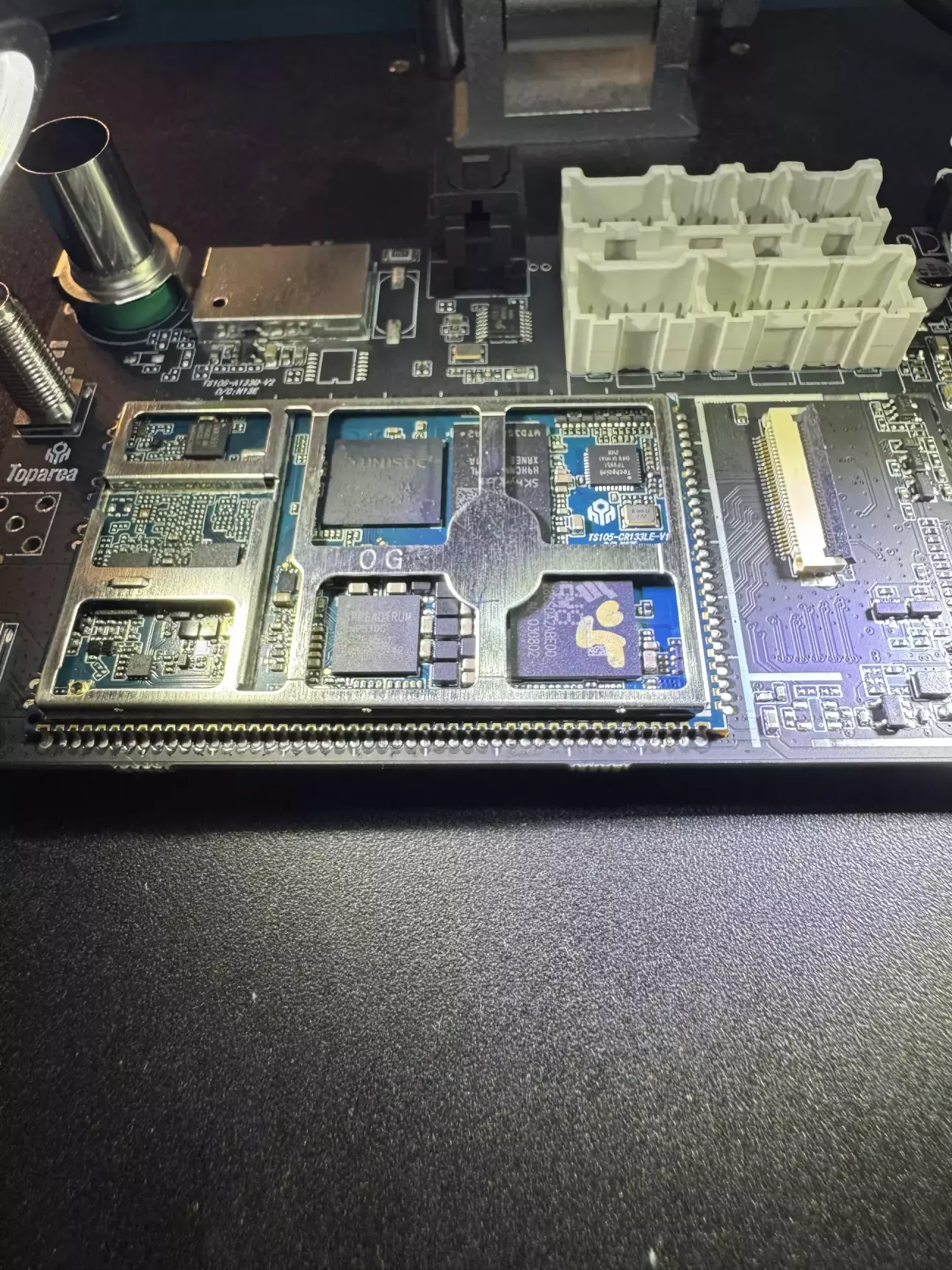

Екранування процесорного модуля не припаяне, на застібках, тому спокійно знімаємо і вивчаємо все.
Процесор - як є

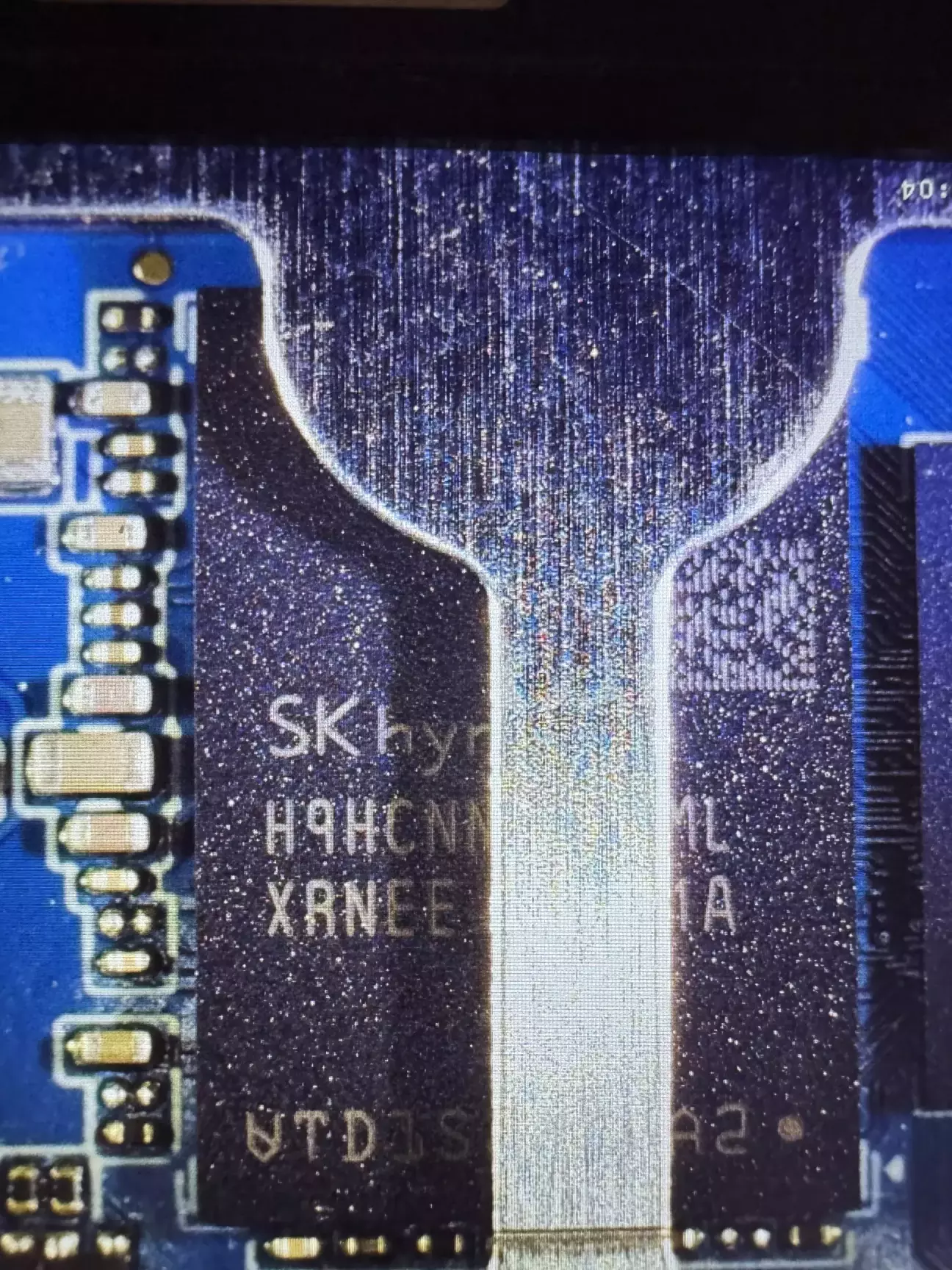

Оперативка Hynix, звісно частини екрана я зрізати не буду на робочій мультимедіа заради контенту, тому повного маркування не буде

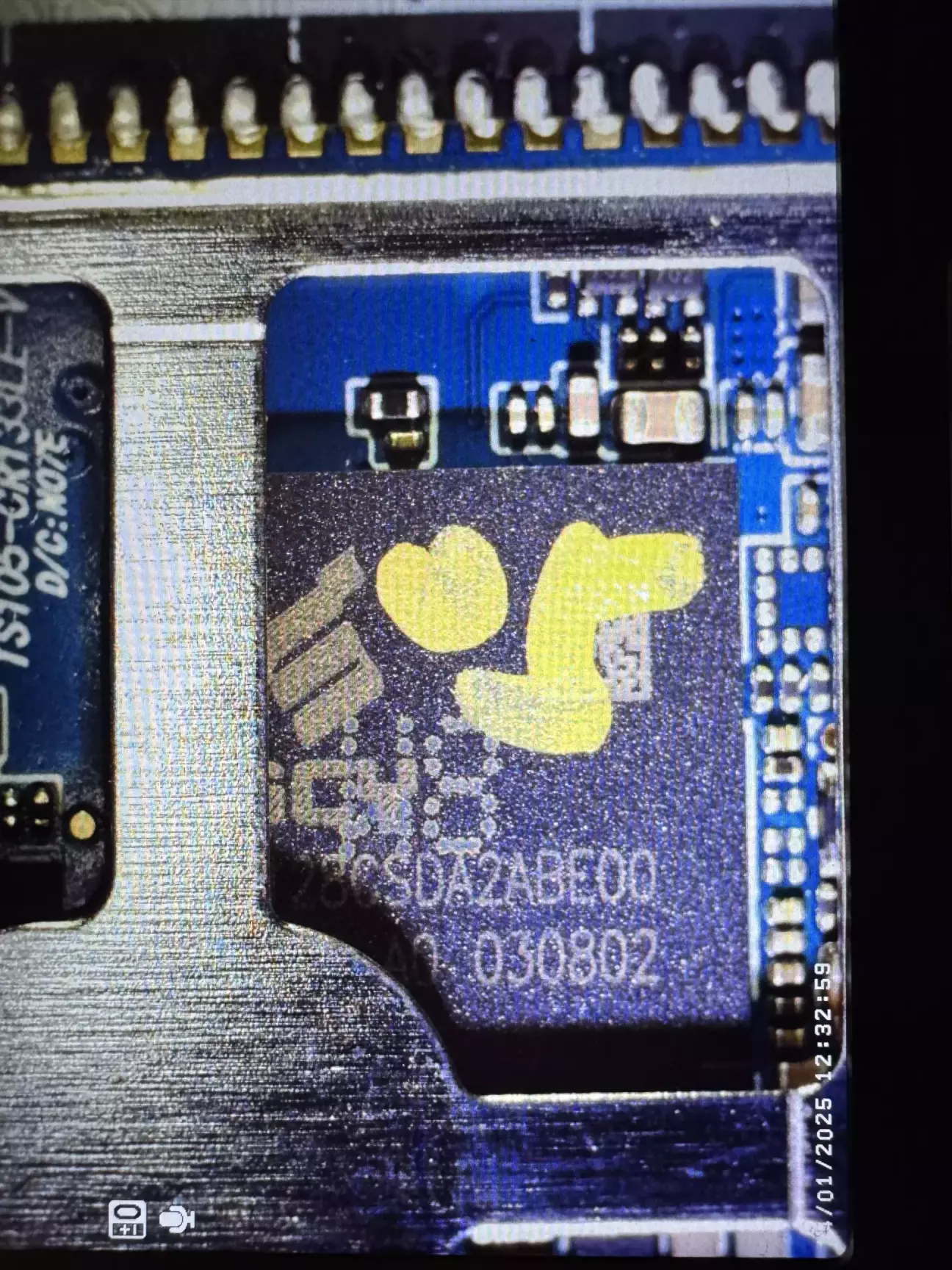

Постійна пам'ять Китай. Можливо б.в., можливо після тесту доп. помітки ставлять. По Topway і помиранню пам'яті статистика хороша. Рідко залітають на діагностику і по 4 роки вже є такі що відпрацювали.

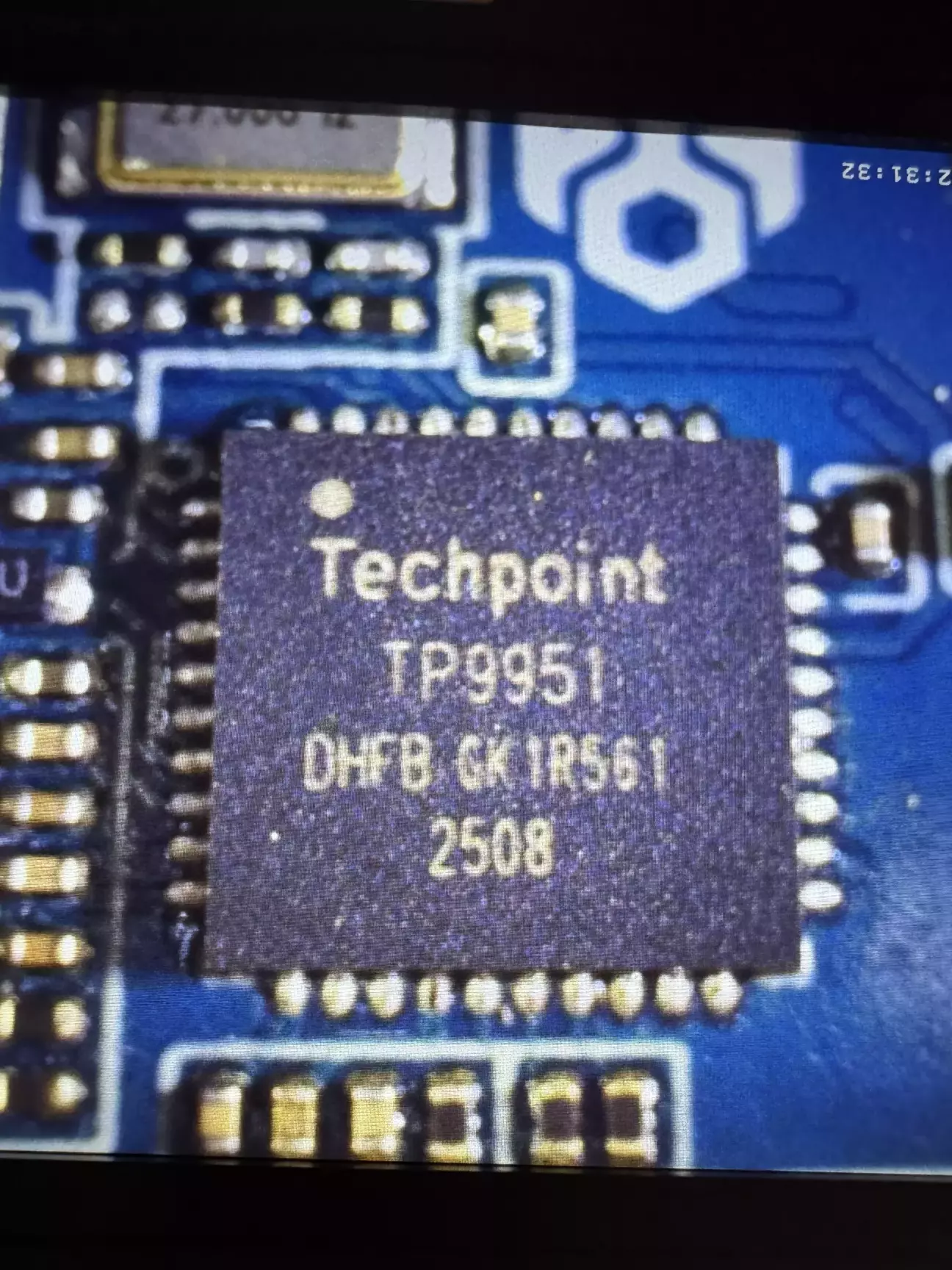

Відеочіп оновився на одиничку і став TP9951 замість TP9950

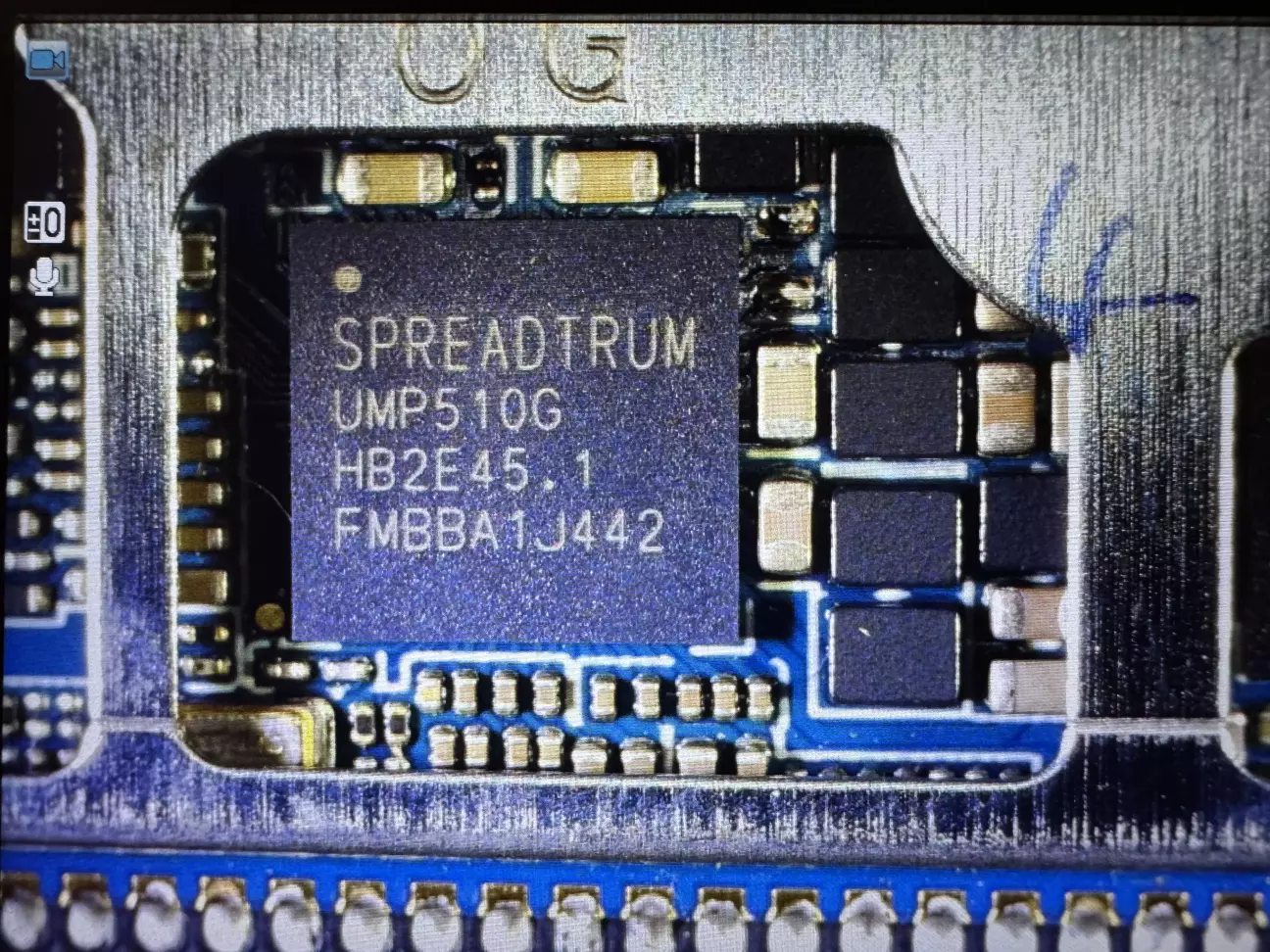

Контроллер живлення процесора лишився той самий UMP510G

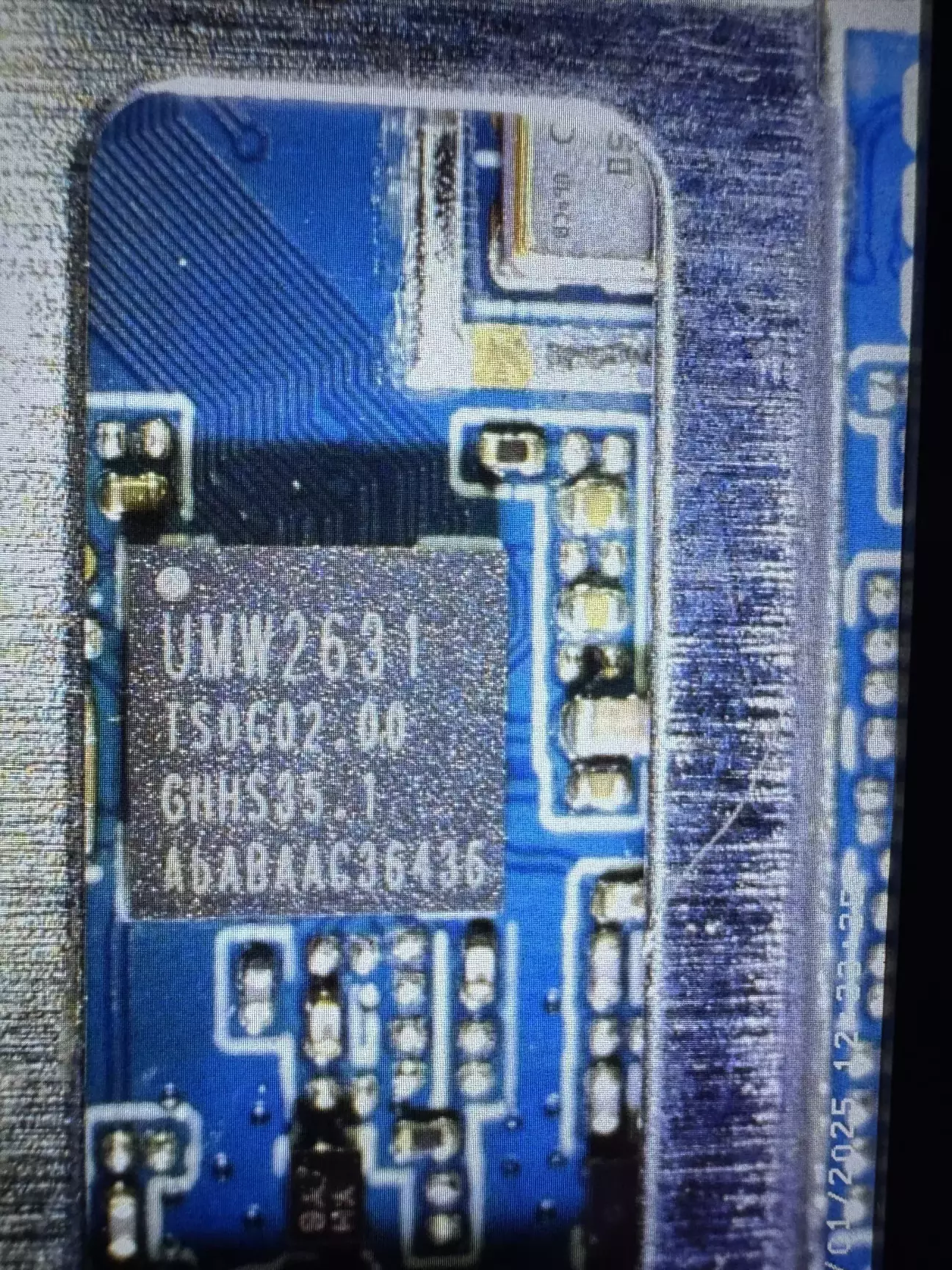

WiFi i Bluetooth UMW2631 - класика вже, але дуже вдала

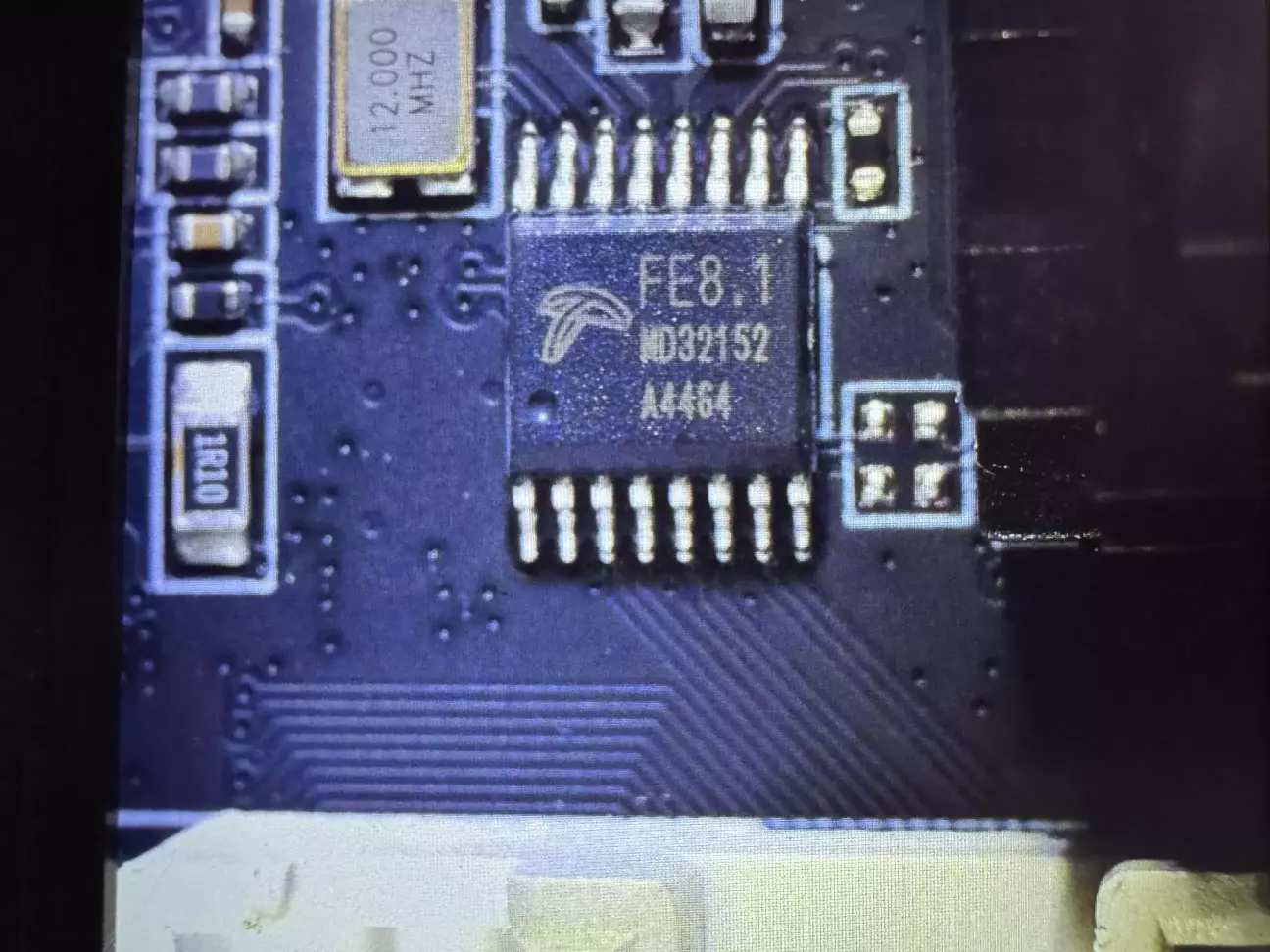

USB HUB FE8.1 - підтримує 2.0 протокол, але оновився в порівнянні з попереднім поколінням.

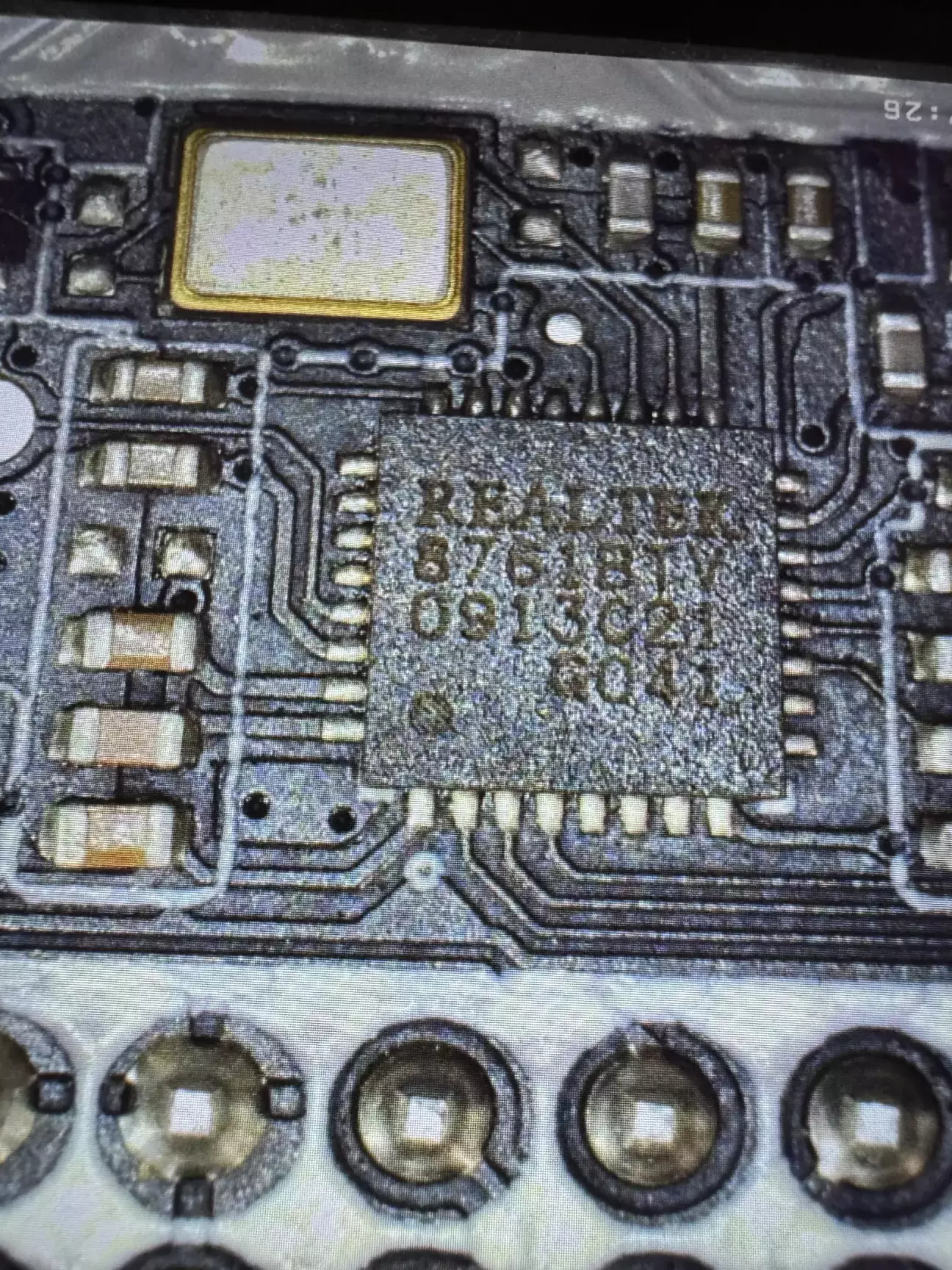

Bluetooth 5.1 окремим чіпом

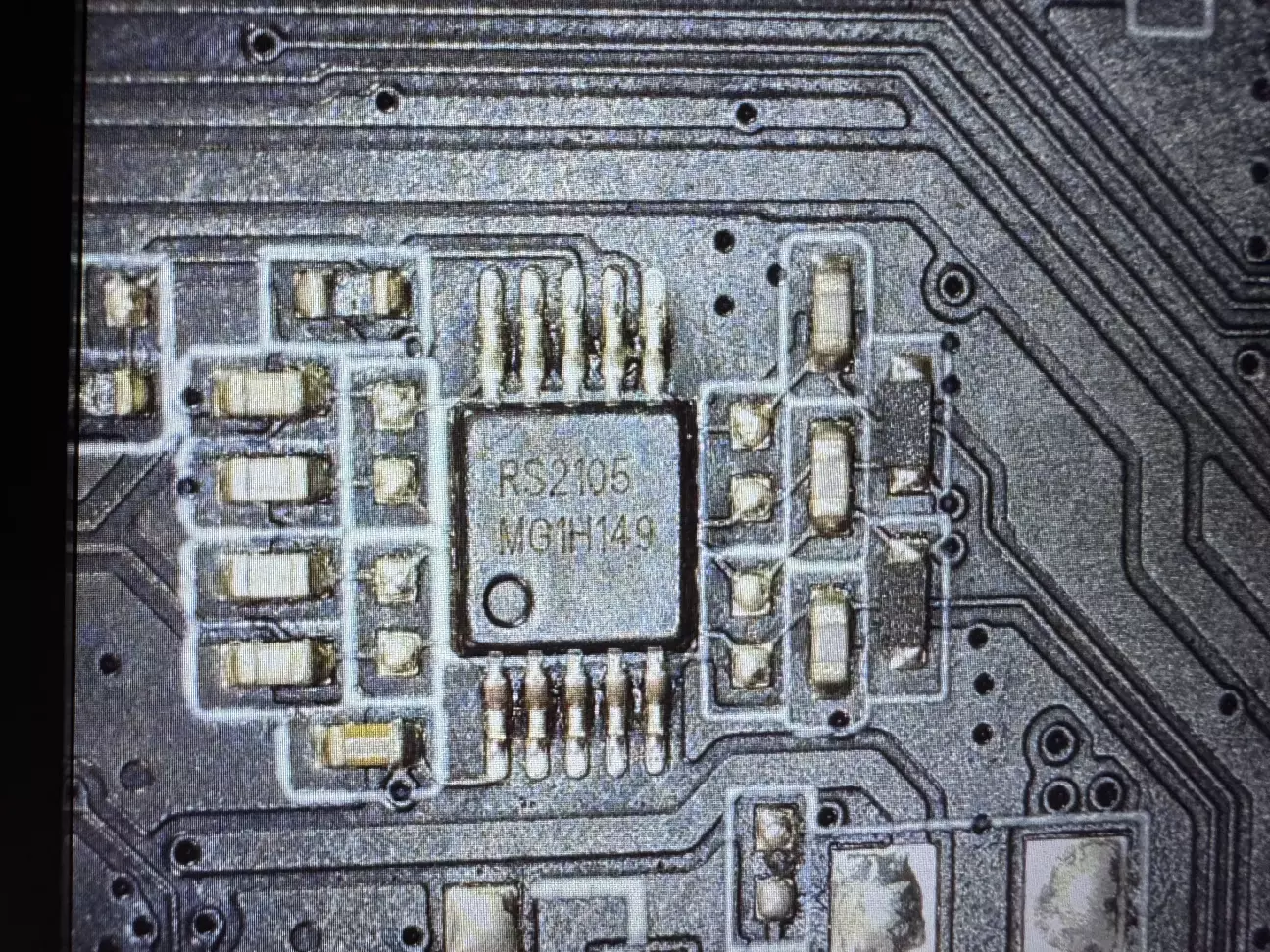

Це просто аналоговий ключ, що саме він тут робить я не копав.

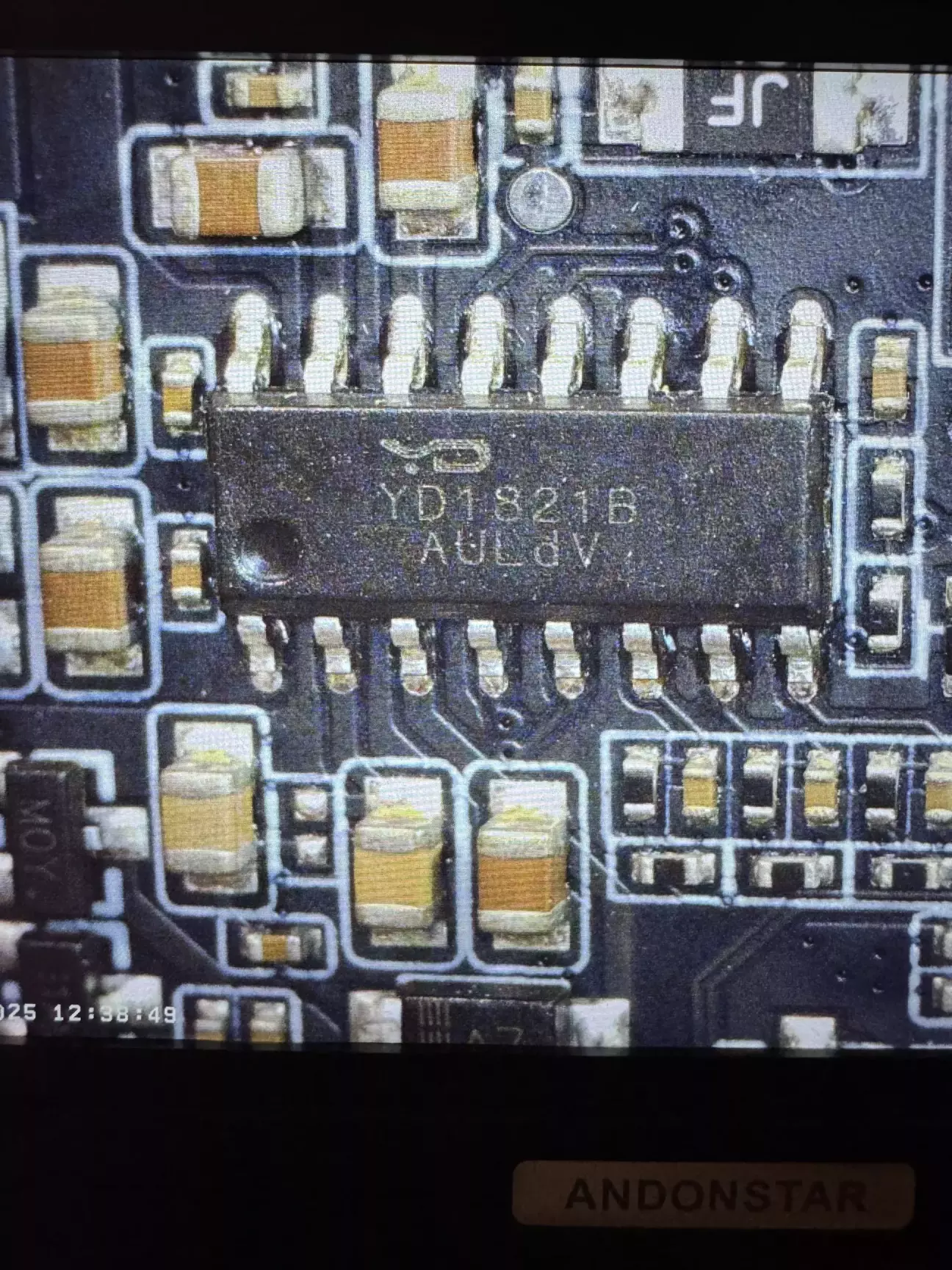

Мікросхема живлення всієї плати - стандартна YD1821B

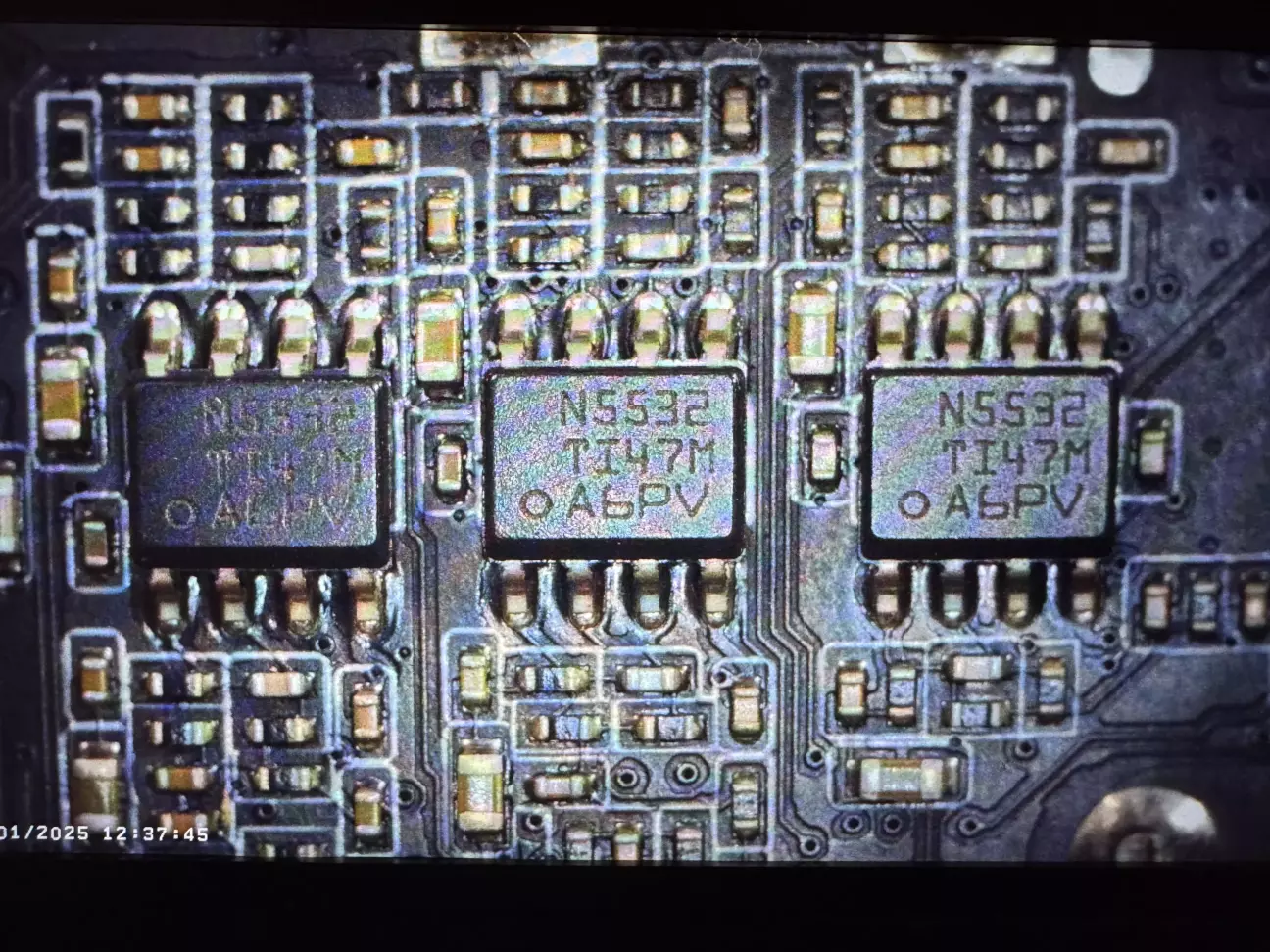

Каскад операційних підсилювачів. Не Hi-Fi, але все таки маємо.

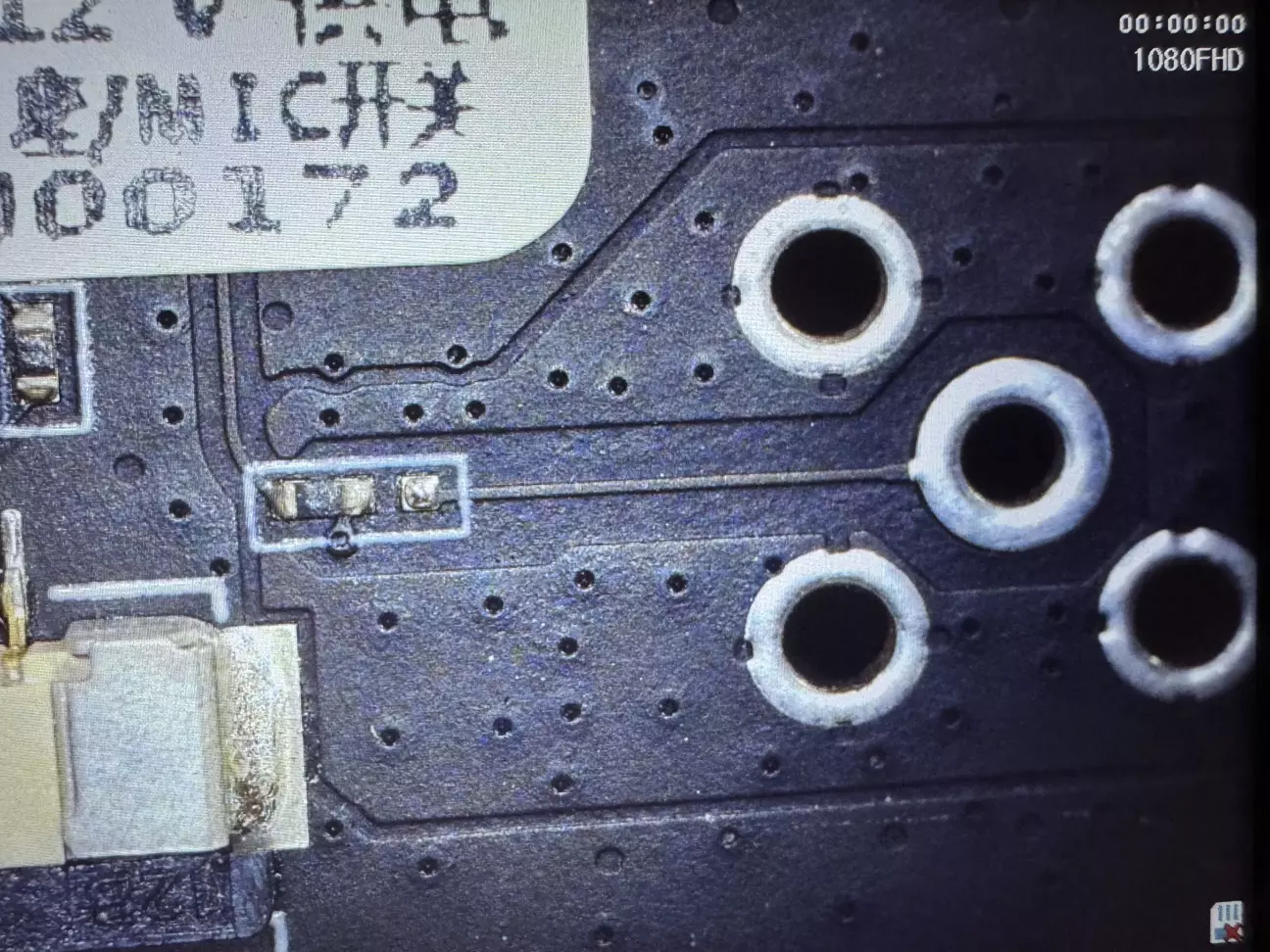

5ГГц WiFi антену не запаяли, перемичка (резистор) зарулює її на розʼєм, там де камера заднього огляду. Робочий варіант, можливо в інших ревізіях буде інакше. Трошки економії, али жити можна. Навіть без підключеного хвостика, до точки підключилось і працює.
Відеогляд від @ES. Перше його відео Українською, накидайте йому лайків і переглядів.
В цілому можна рекомендувати. На жаль, antutu падає, але так частота на 200 МГц більше, то десь по швидкодії буде як недавня в огляді на Rockchip. В купі з меншою ціною і відсутності явних косяків як в UIS8581A доволі цікавий варіант. Поки нічийна, можете забрати собі.
