Правильний ремонт Topway TS7. Без паяльника.

Приїхала на ремонт, але не можна сказати що на ремонт. Давайте оглянемо, бо такого ще не було, а їх продали і продовжують продавати багато.

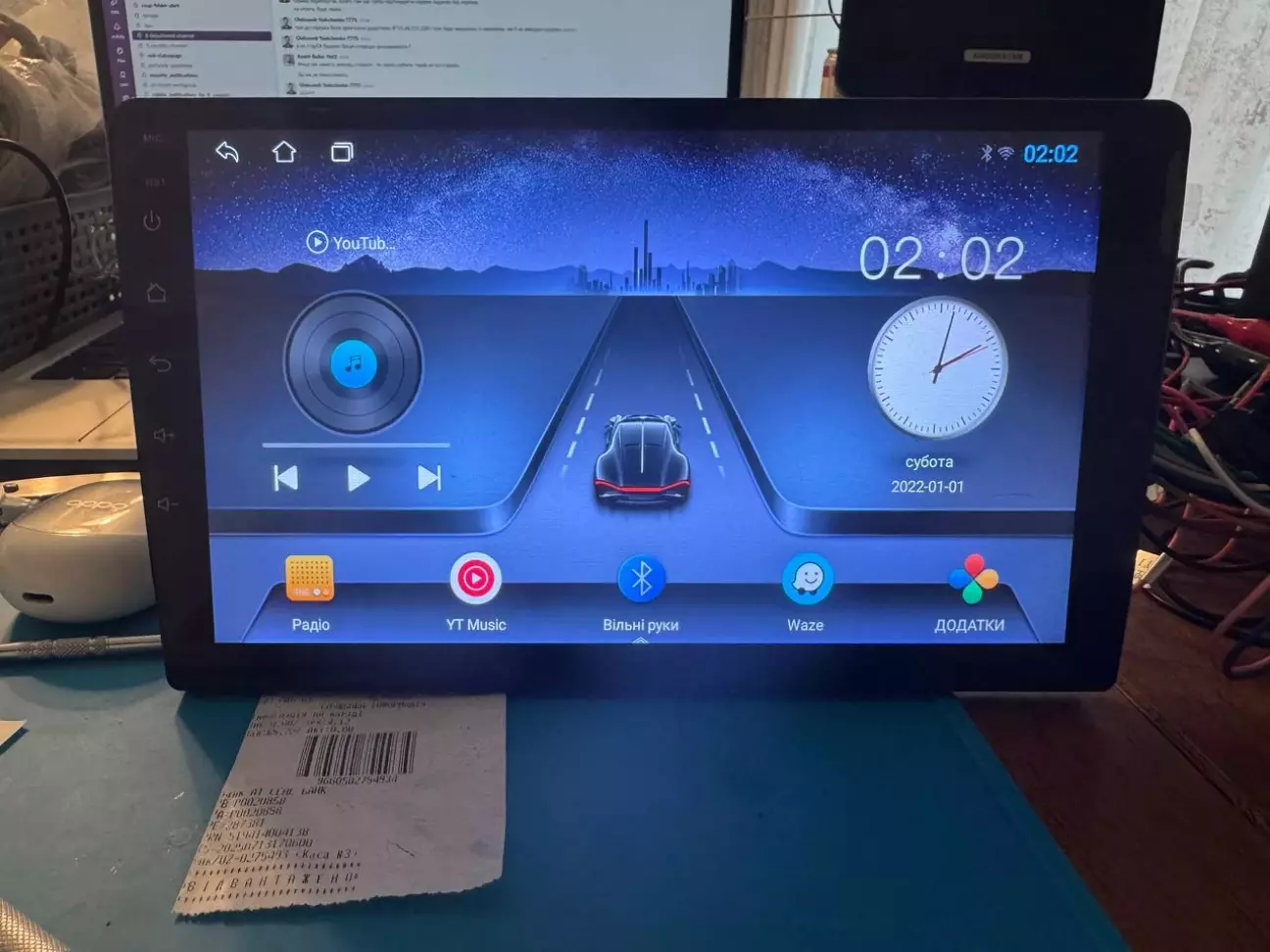

Отже Topway TS7 9дюймів, заявлено 2/32, процесор древній Spreadtrum UIS8141E (SC7731) - 4x ARM Cortex-A7 1,3 ГГц

LTE чи будь-якого мобільного інтернету тут немає. WiFi 2,4ГГц, Bluetooth 4.0, GPS. Реально android 8.1, але намалювали, здається, 14й.

Скарги: коли раз на кілька днів, коли через 10 хв відвалюється одночасно все: WiFi, Bluetooth, GPS і сенсорні кнопки збоку дисплею.

Звісно, в мене то не проявилося одразу, і я налаштувався на довгий пошук проблеми. Але власник взяв ініціативу в свої руки, про то в кінці допису.

А зараз зробимо трепанацію.

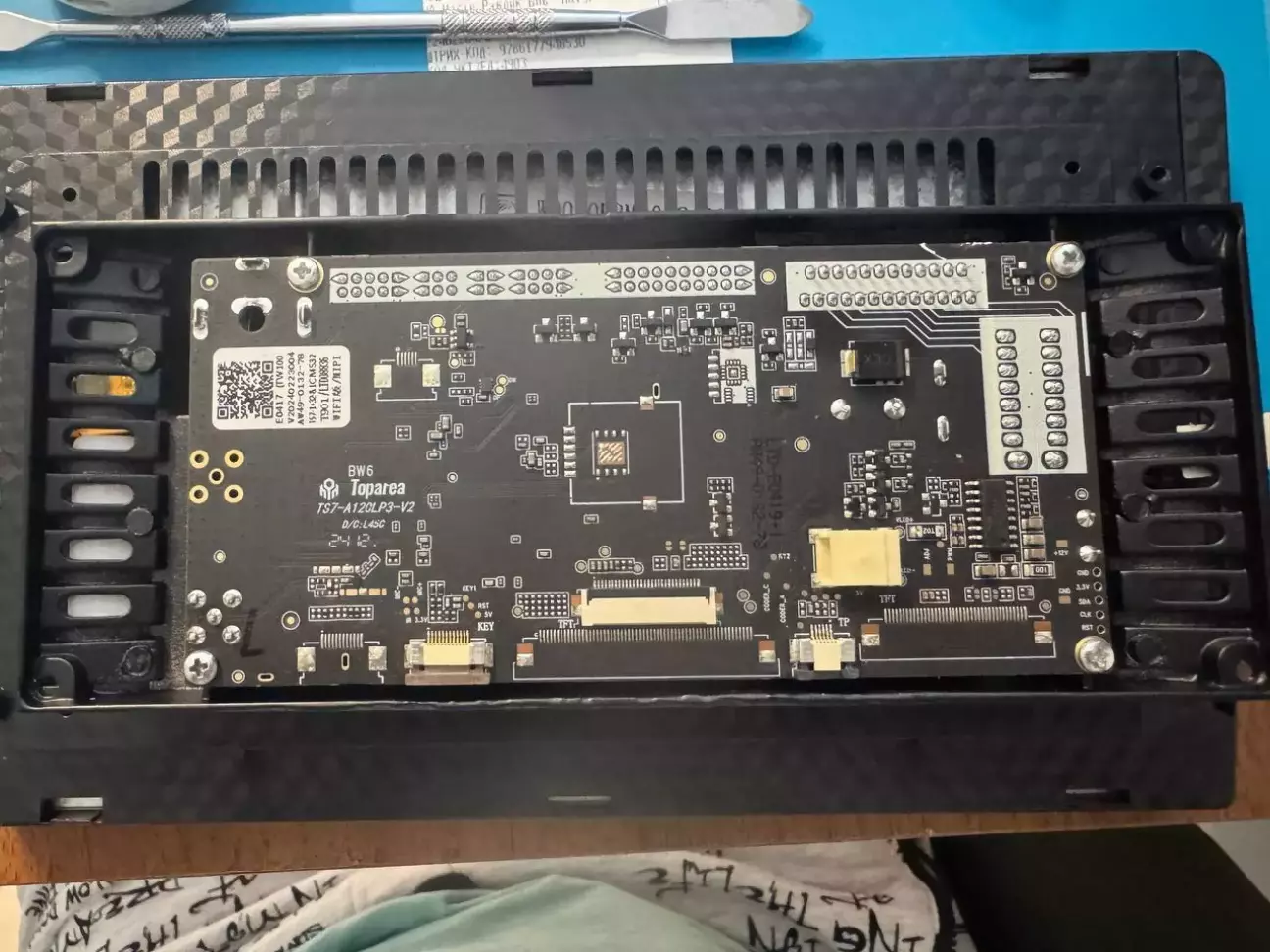

Швиденько розкрутили. З цієї сторони плати тільки 1 мікросхема живлення, про неї далі

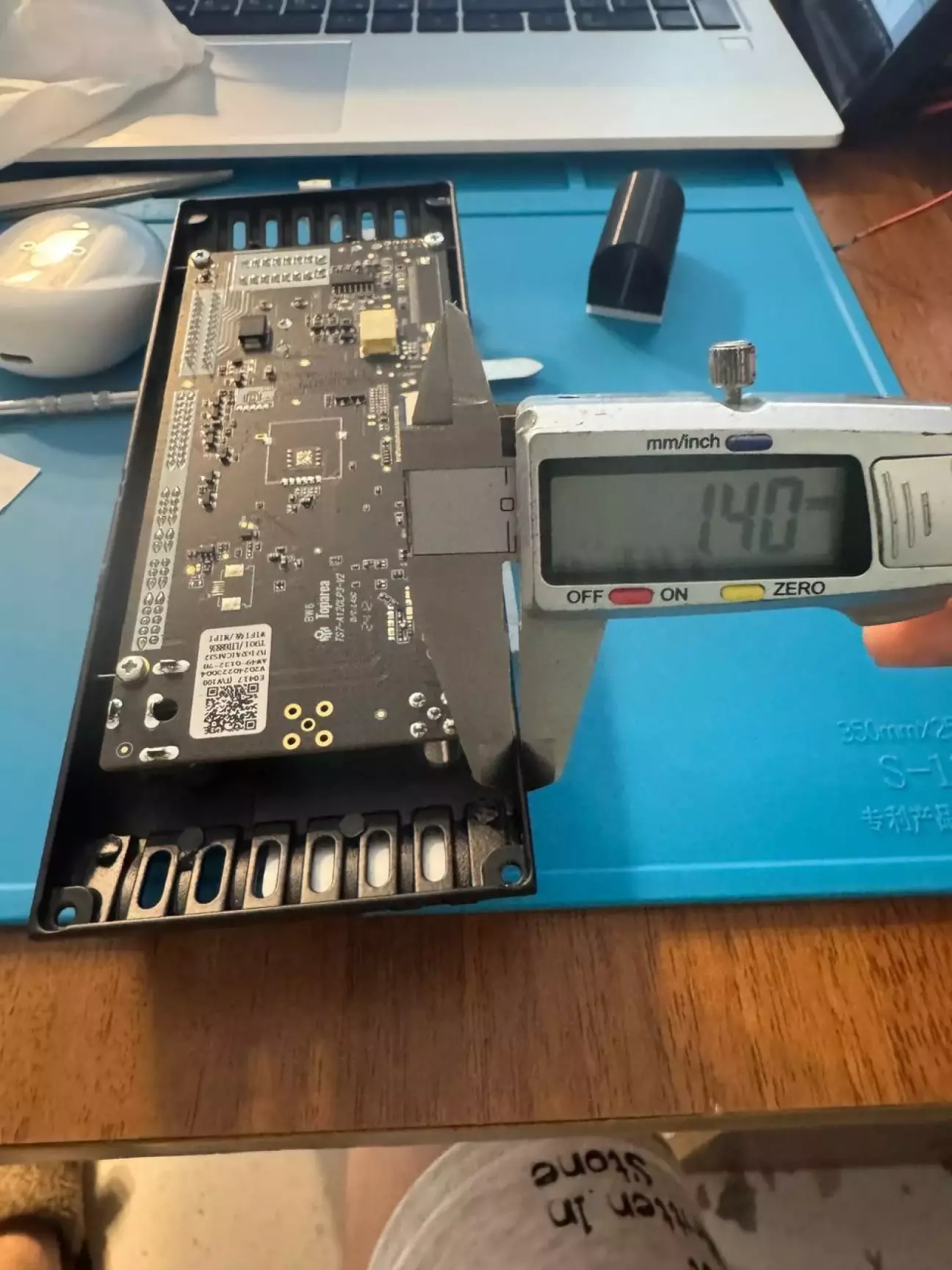

Товщина металу радіатора 1.4мм - я не розумію як воно взагалі може охолоджувати, по відчуттям плата з радіатором легка як повітря. Але є вентилятор...

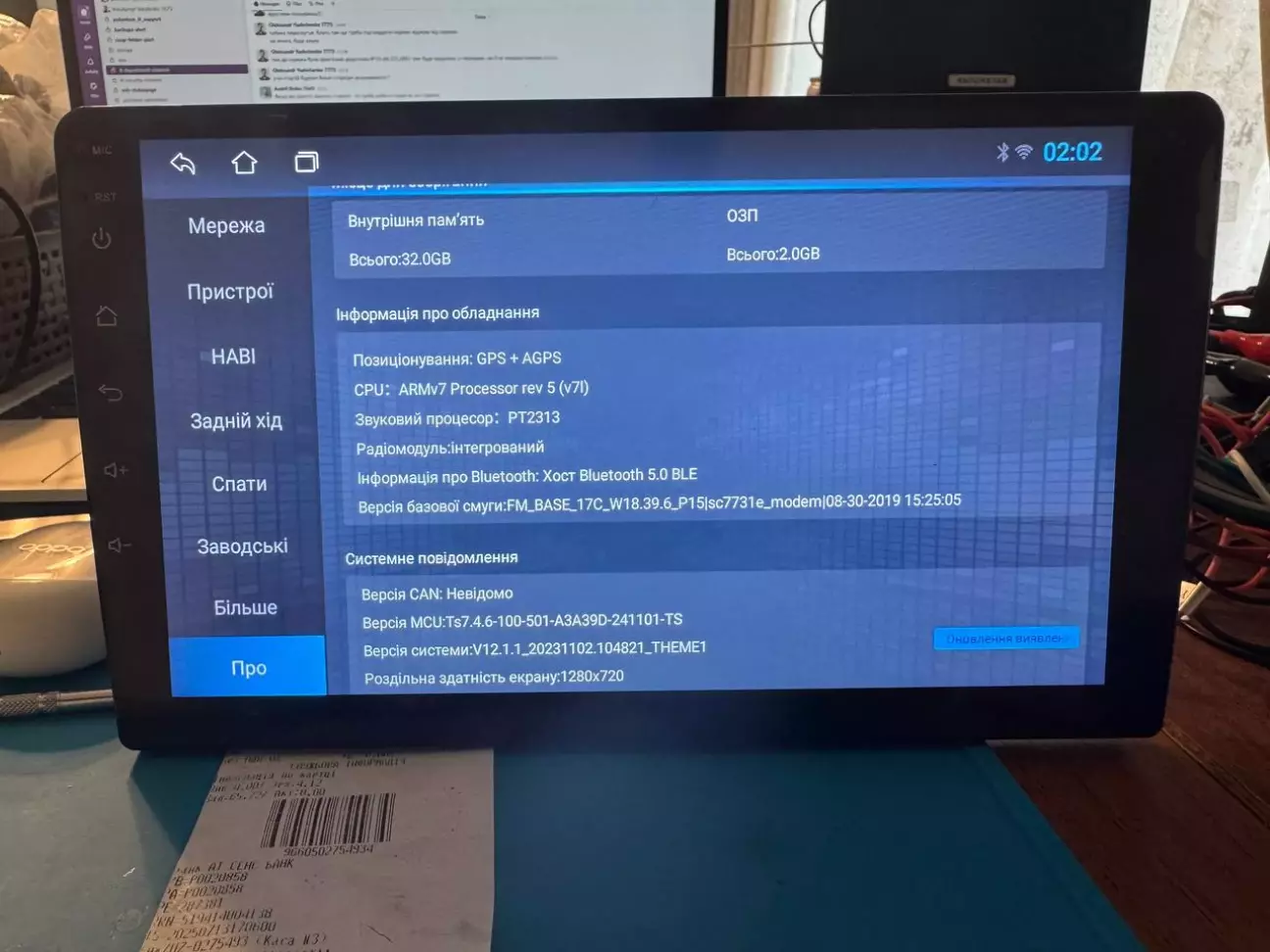

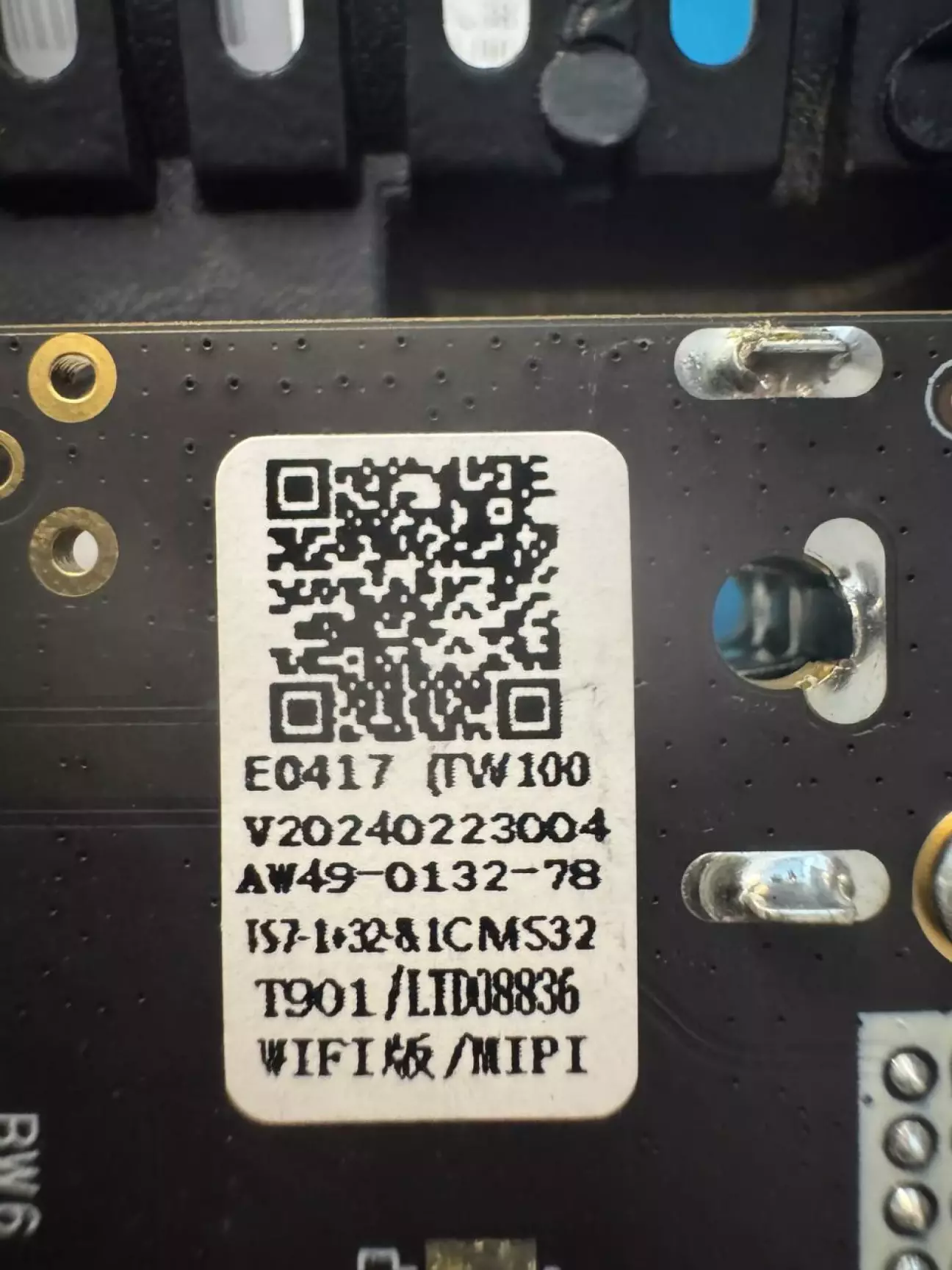

От стікер на платі неоднозначно натякає що це все таки 1/32 версія. Стікер на корпусі просто має 32G - а в системі брешуть про 2 гб оперативної. Отак от купується, і потім думається що 2/32 це зовсім сумно. Так, тут сумно буде з цим процесором на 2/32, але 1/32 ще сумніше - інтерфейс ледь шевелиться.

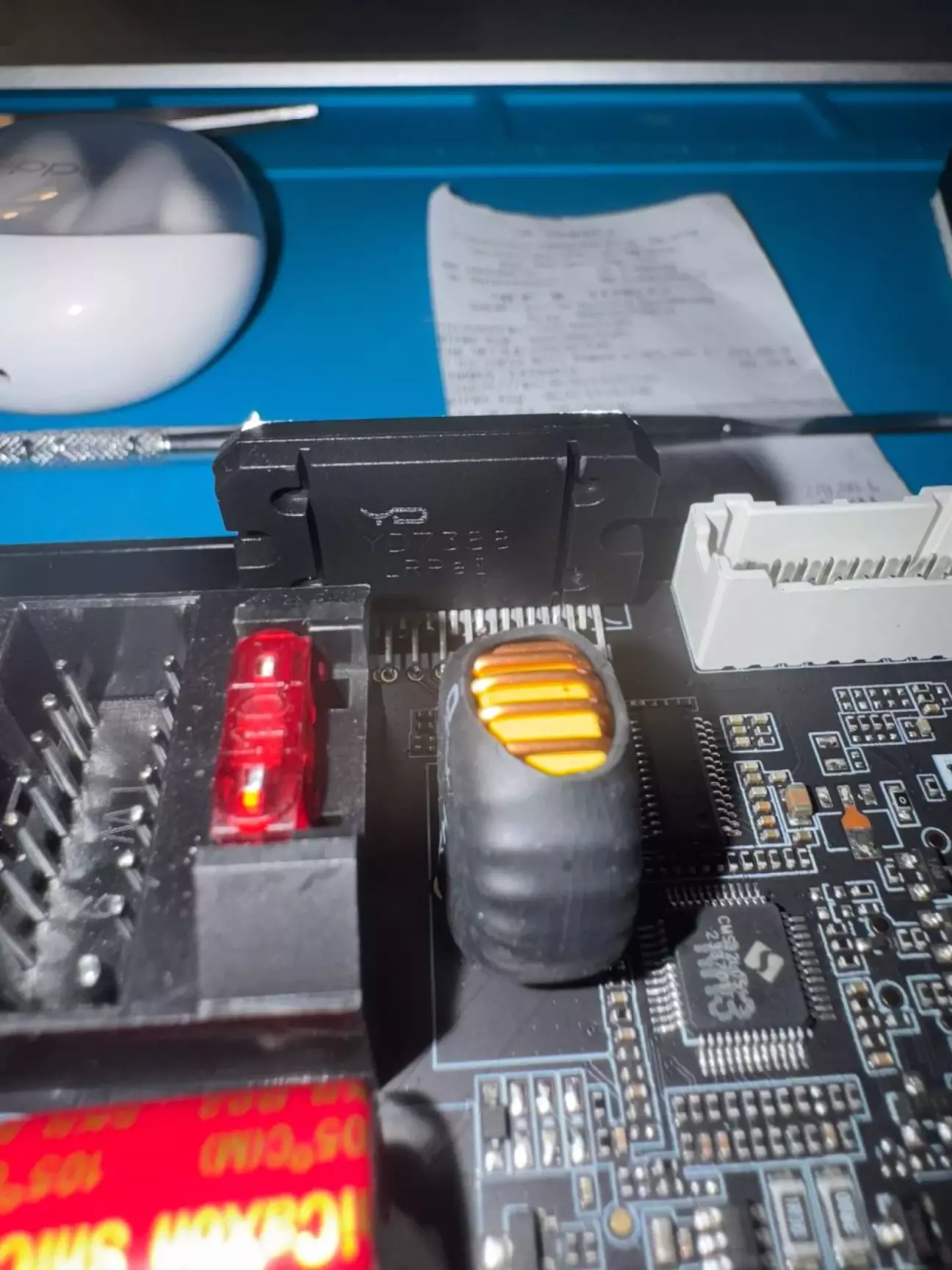

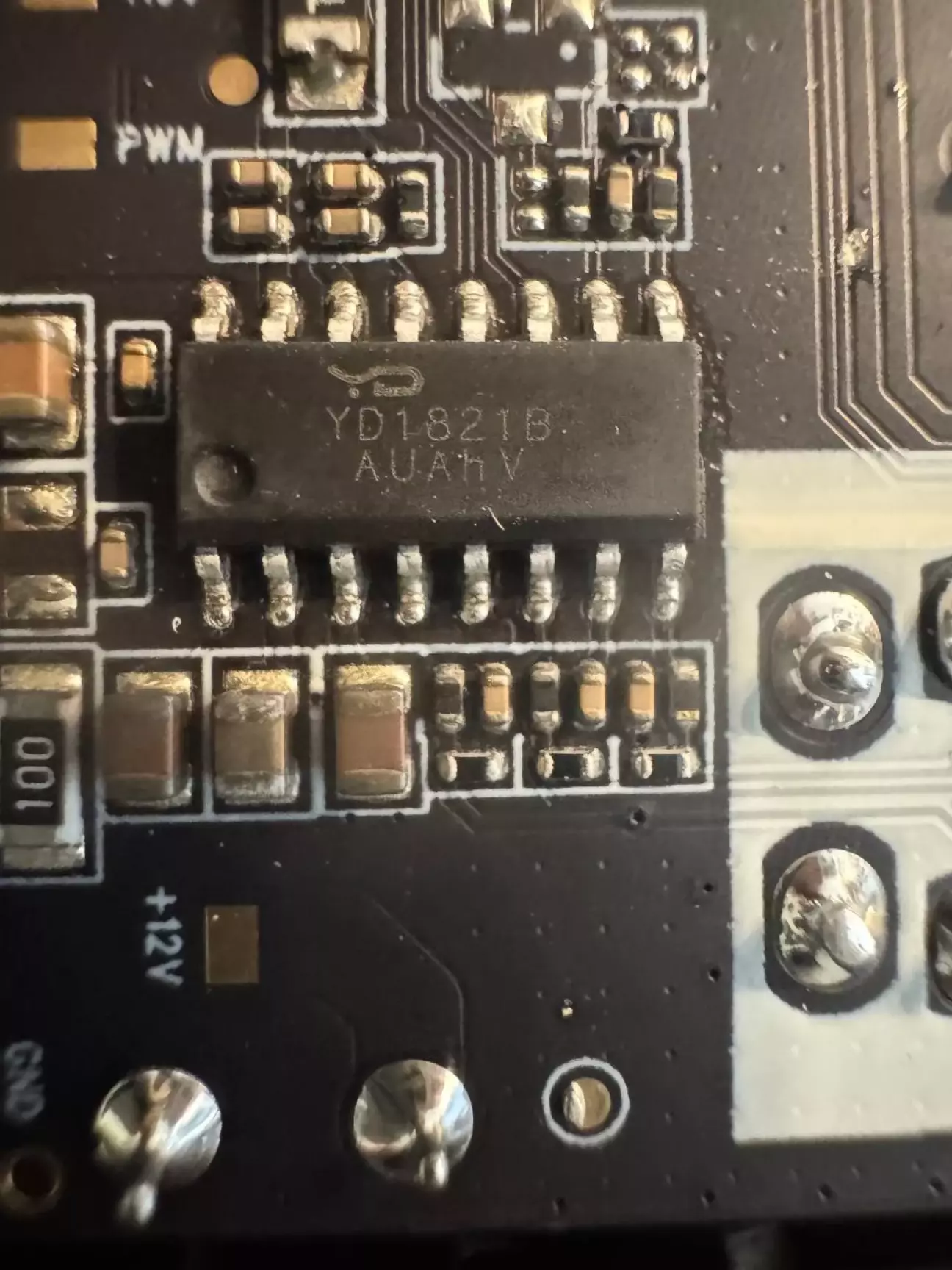

Живлення на стандартній YD1821

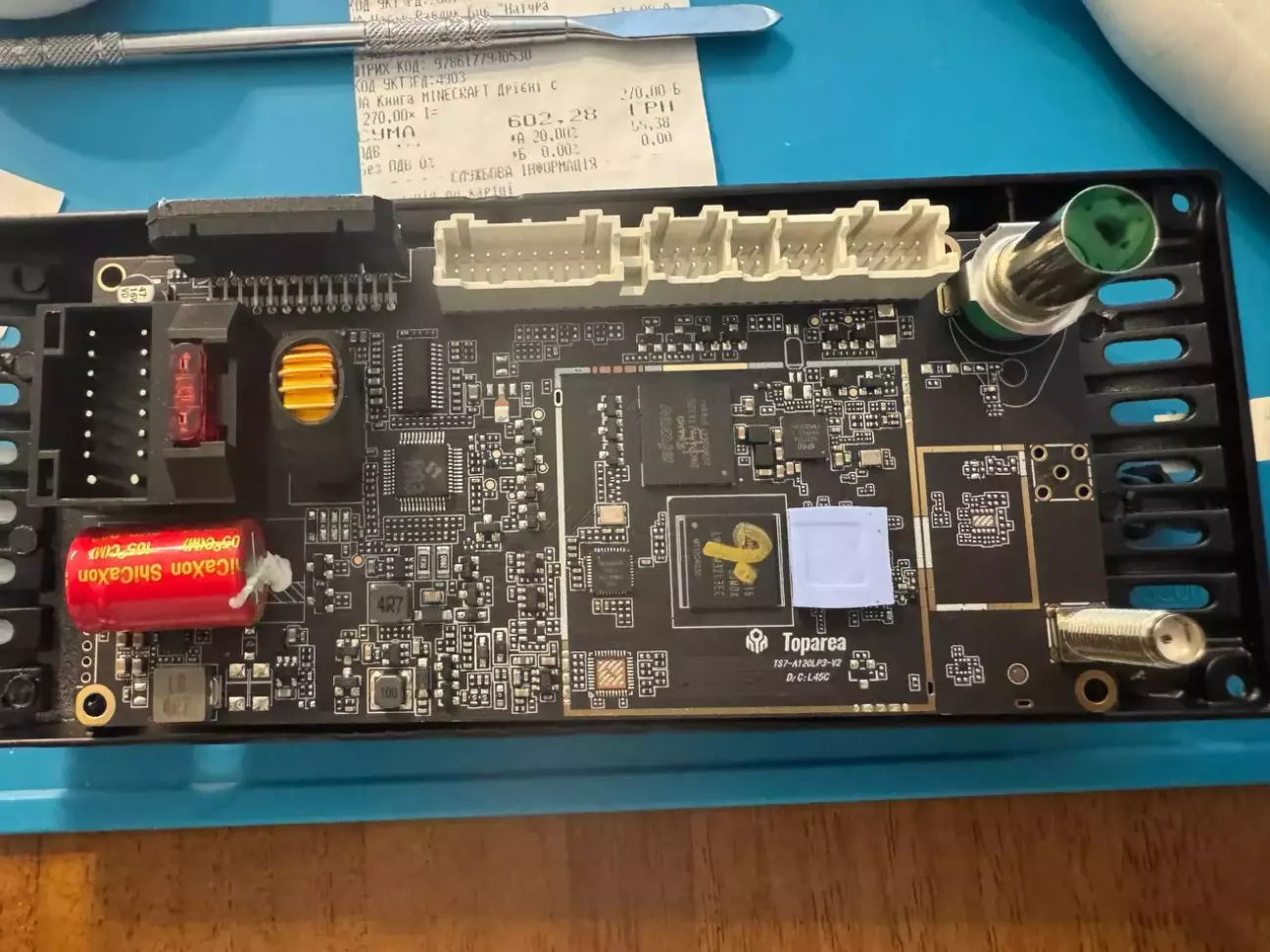

Інша сторона трошки цікавіше.

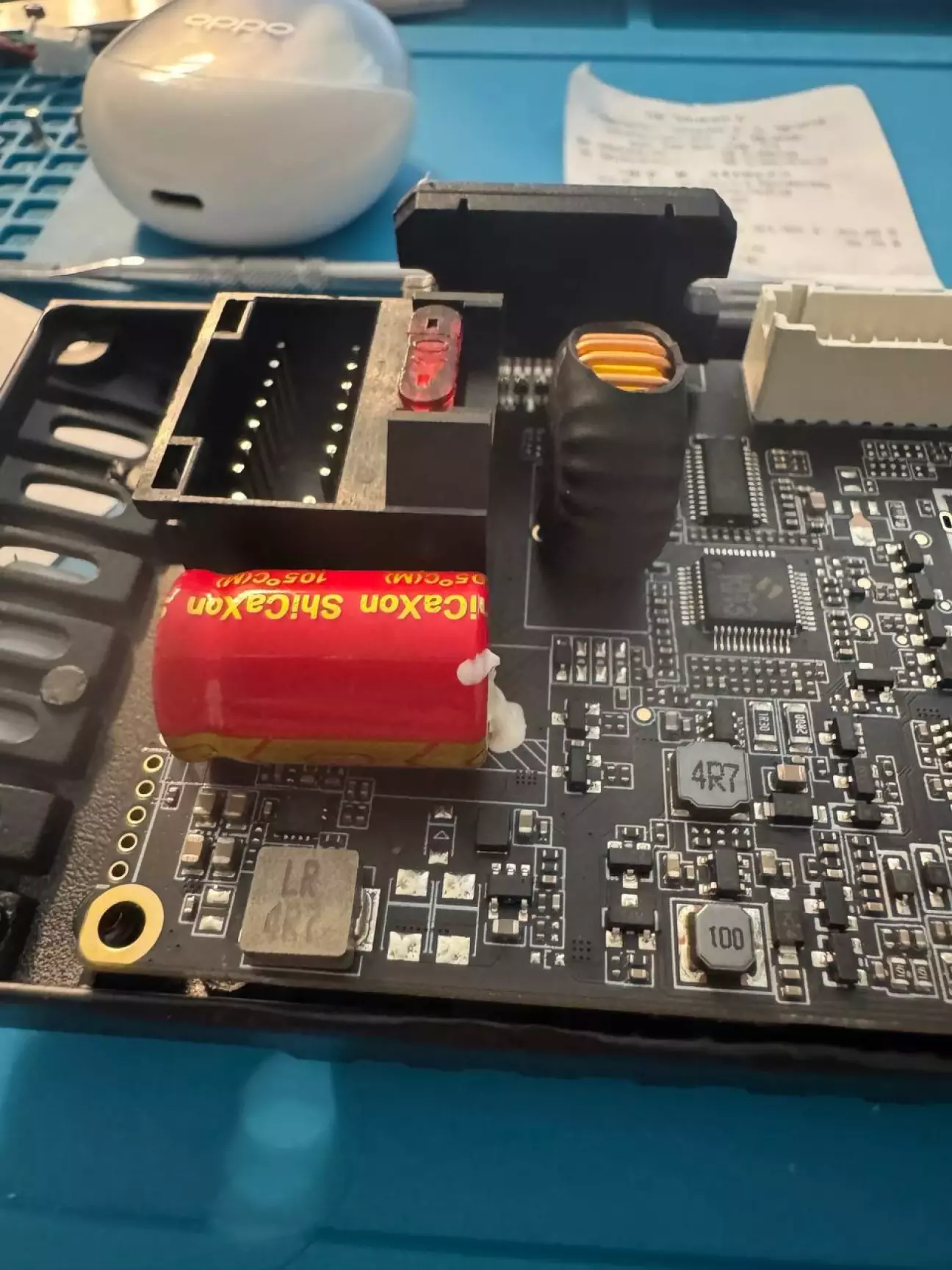

Конденсатор 2200мкФ

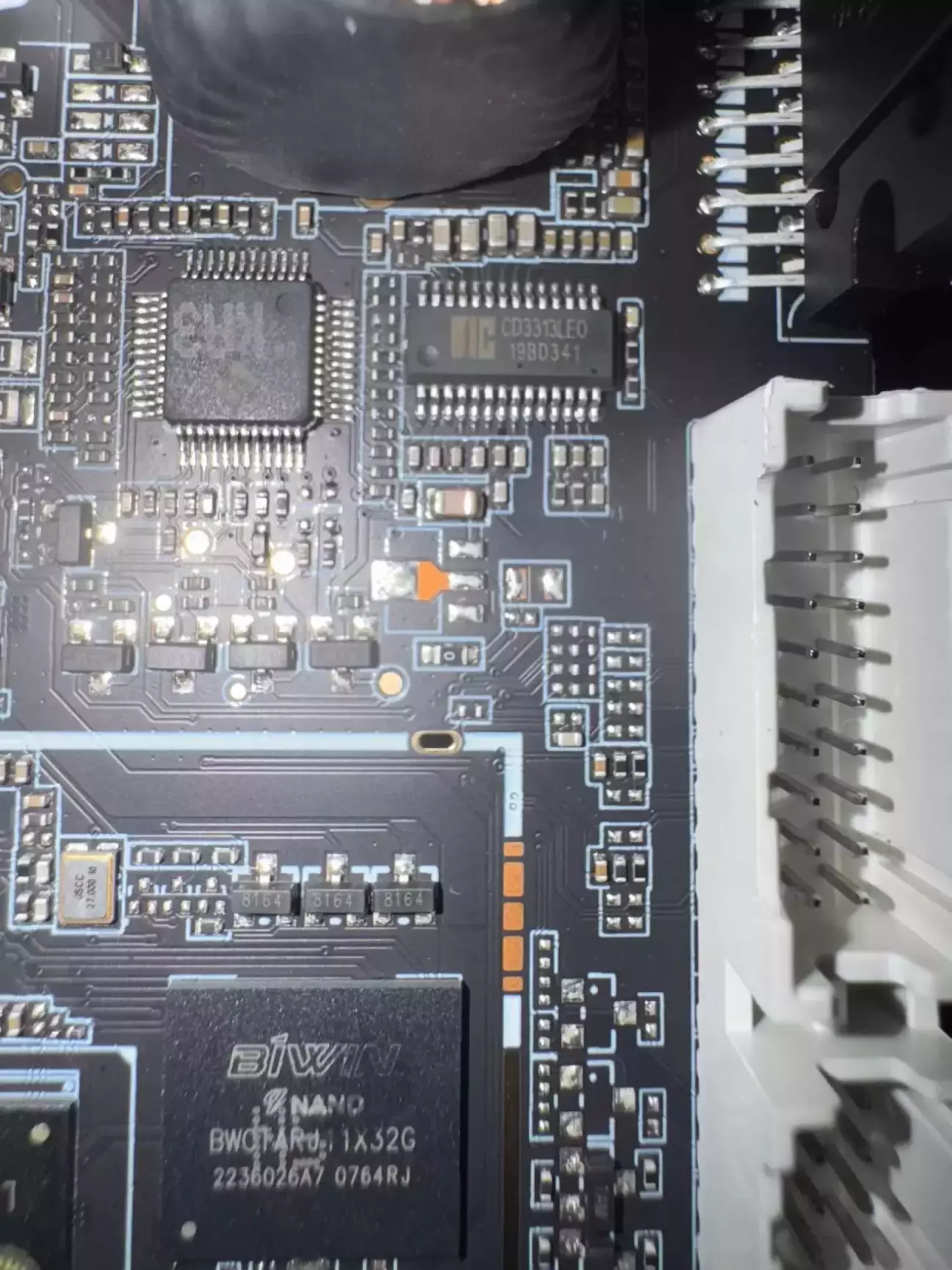

Звук попередньо формується на CD3313 - як я багато разів говорив - кишеньковий плеєр...

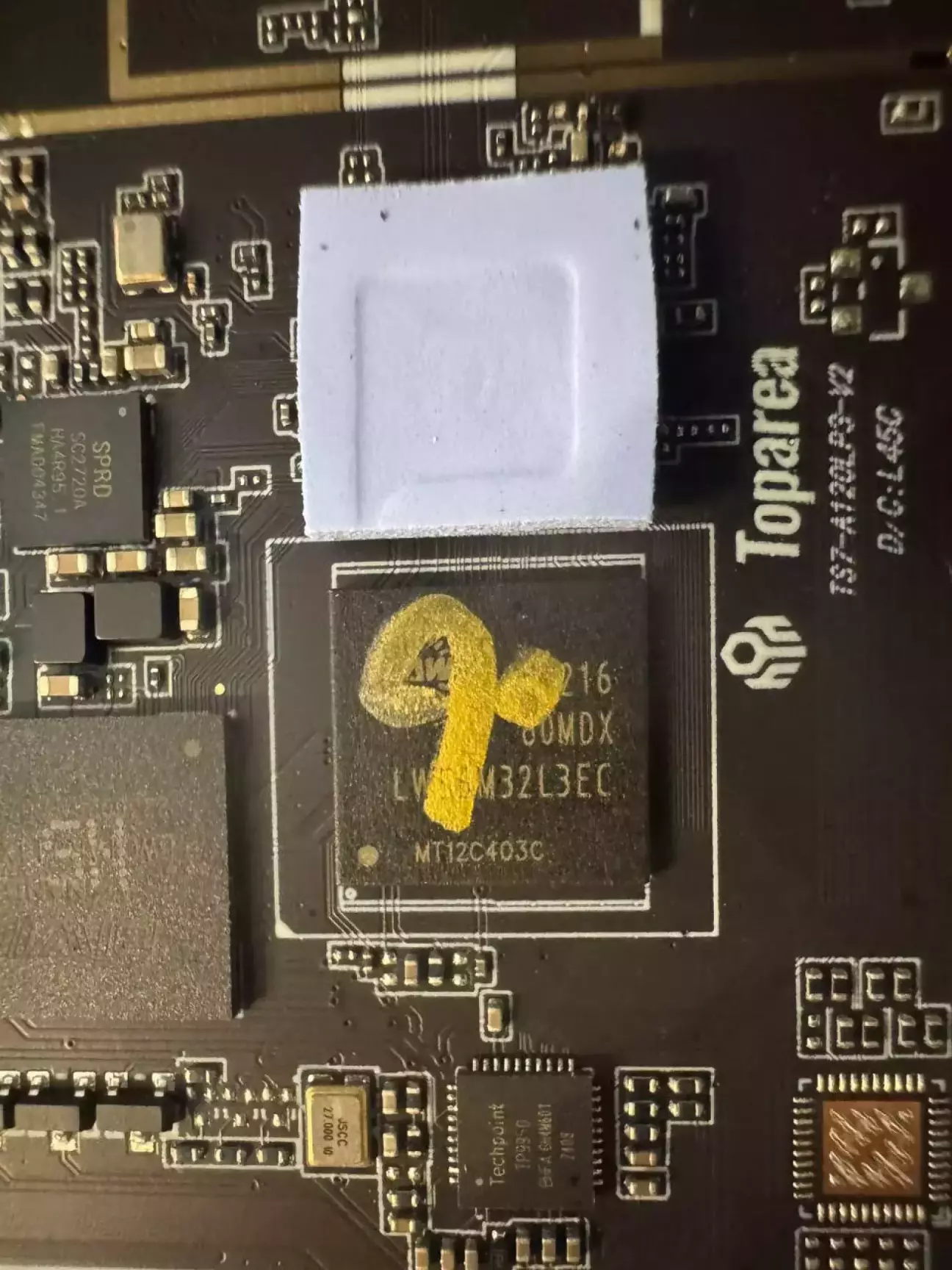

Оперативну пам'ять і її реальний об'єм нагуглити не вдалося. Якийсь китайський чіп, тому віримо наклейці в середині - 1 Гб

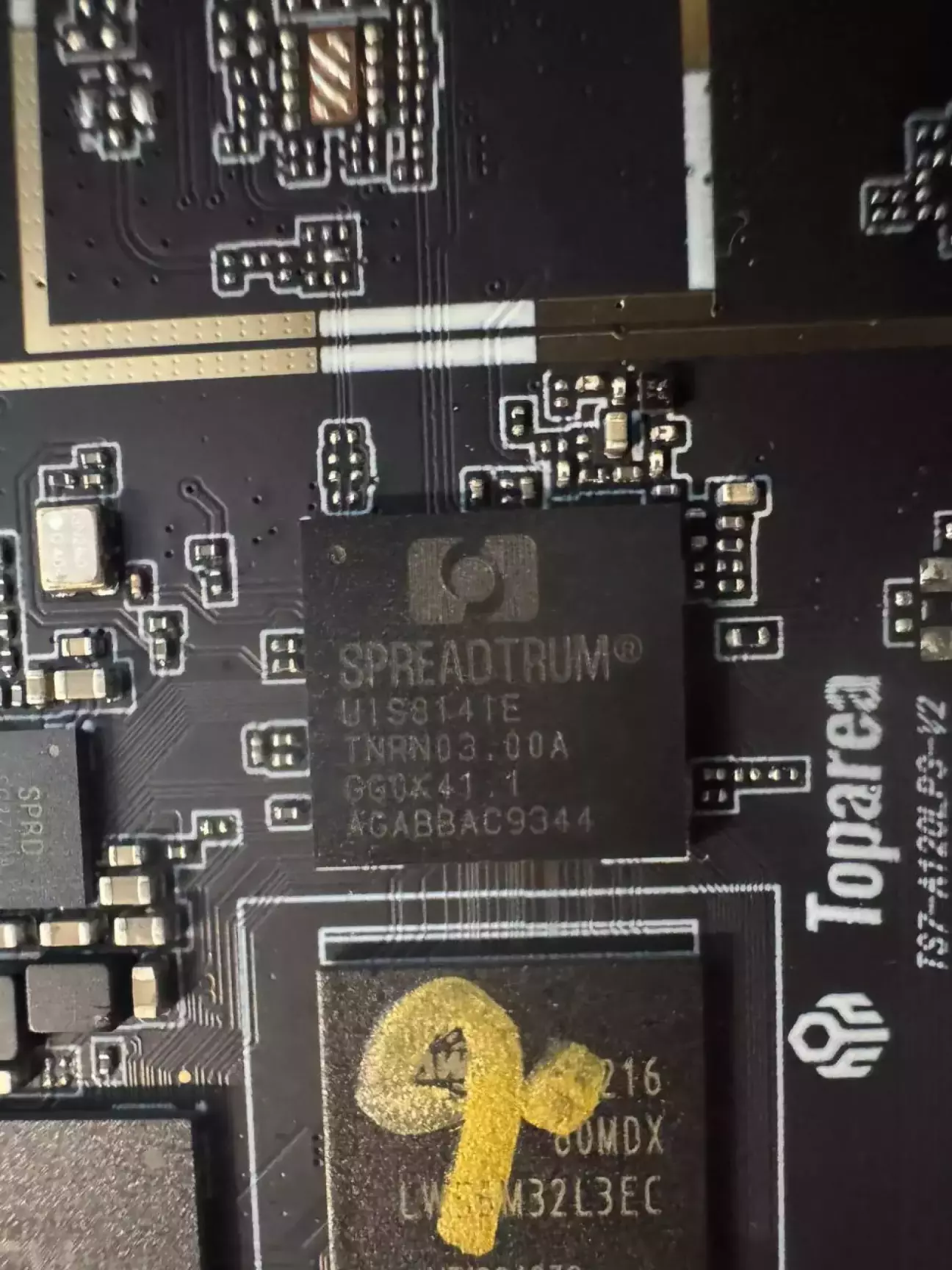

Власне, зняли термопрокладку і побачили процесор Spreadtrum UIS8141E.

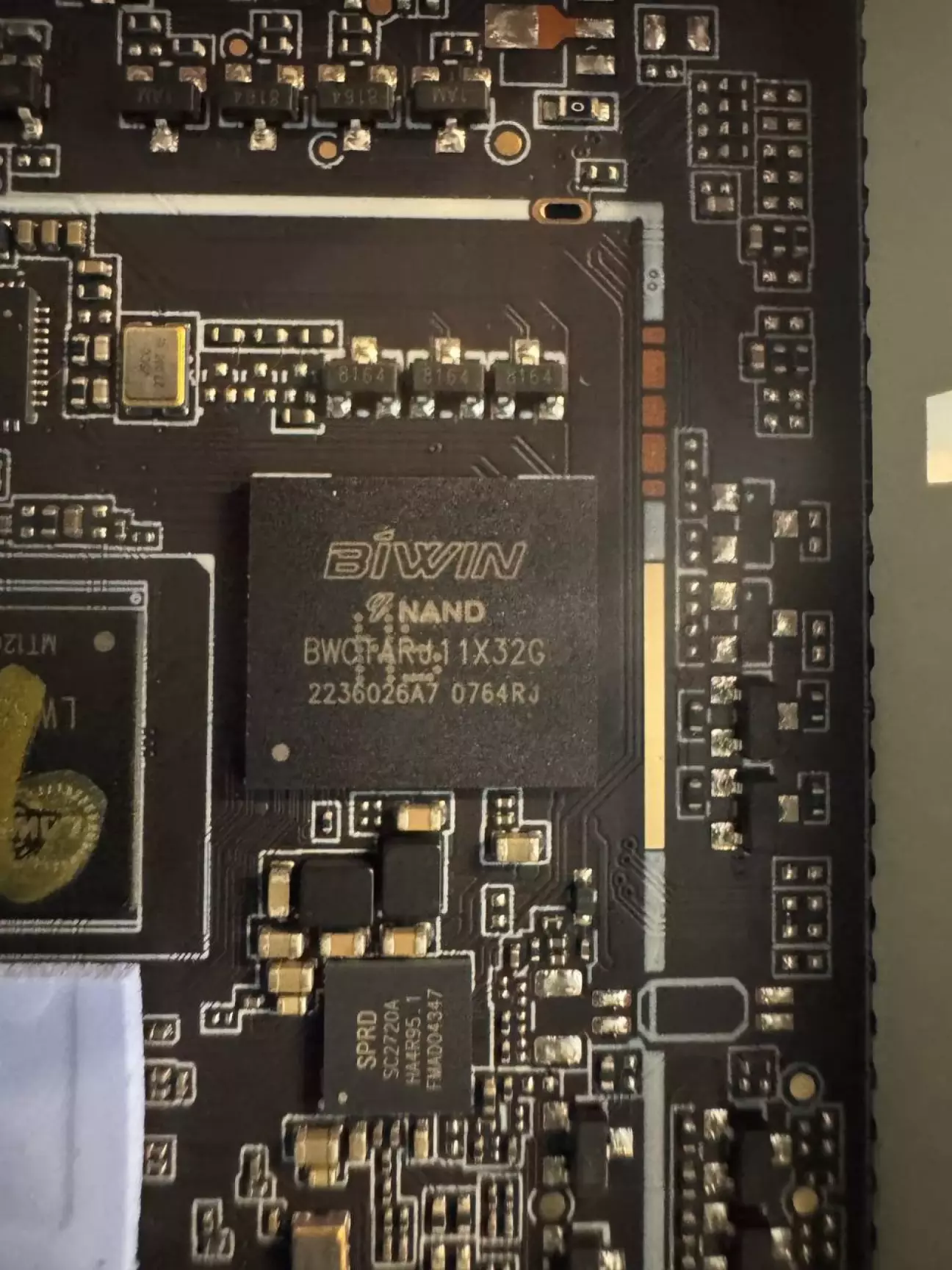

Постійна пам'ять - китайська 32Гб.

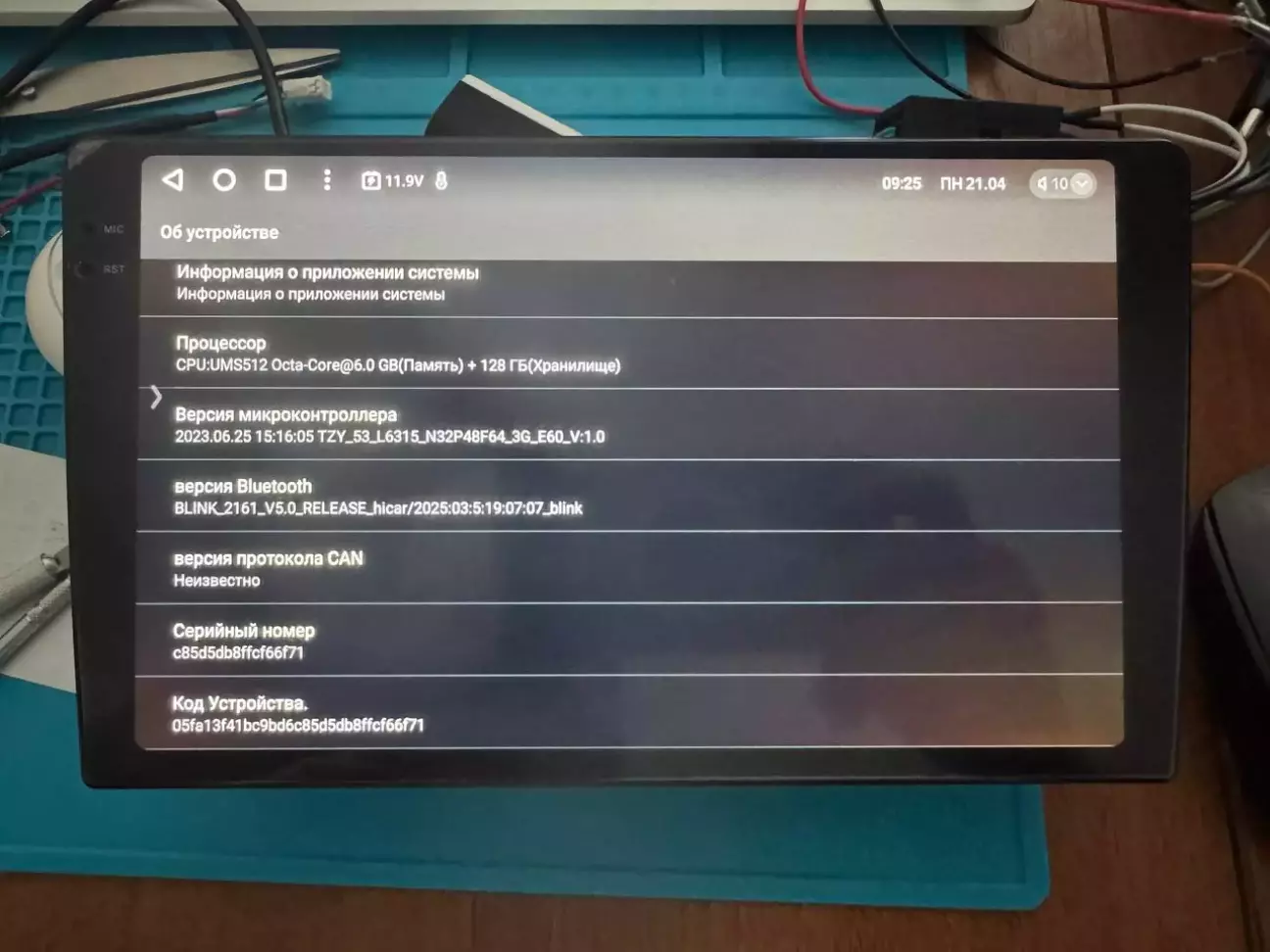

Власник одразу сказав, якщо дисплей підходить, то просто міняємо плату і радіатор на FYT UIS7862S 6/128. В мене була така мультимедіа і вже з запаяним місяцем раніше Pioneer PA2030A (про то буде окремо колись допис), то, власне, я підшив драйвер і погнала радувати нового власника. Дисплей на диво був у власника якісний QLED 30pin MIPI 1280*720 (хоч на чомусь не економили).

Оце приклад найкращого ремонту таких пристроїв. Ні в якому разі TS7 до покупки не рекомендую. Ціна буде на Алі доларів 70 з них 15 рахуємо доставка, і 25-30 дисплей. А ще ж була рамка і канбокс - мінімум 15 доларів під mazda 3. Все решта лишається на, звук, радіо, Bluetooth, WiFi, андроїд і його швидкодію. Висновки кожен робить сам.
