Я чекав цю магнітолу більше року. Власник зібрався відправити її на діагностику і ремонт, але пропав десь на рік, якщо не більше. Все просто: клята війна і він був мобілізований.

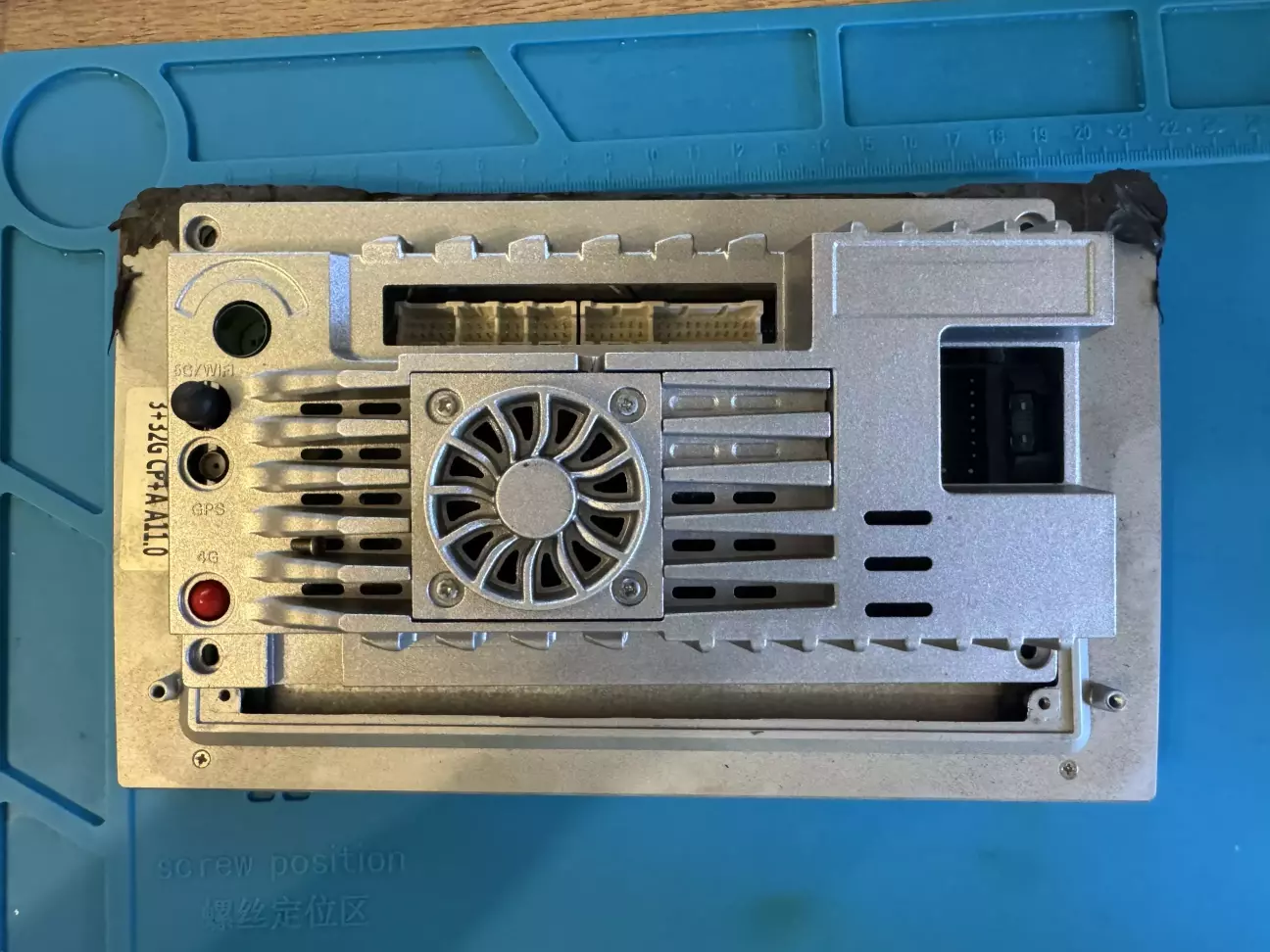

Зустрічайте: це колись було мультимедіа. 3/32 FYT 7862, 9” 1280x720.
Ото вона валялося десь в гаражі і припадало пилом, поки власник боронив нашу країну

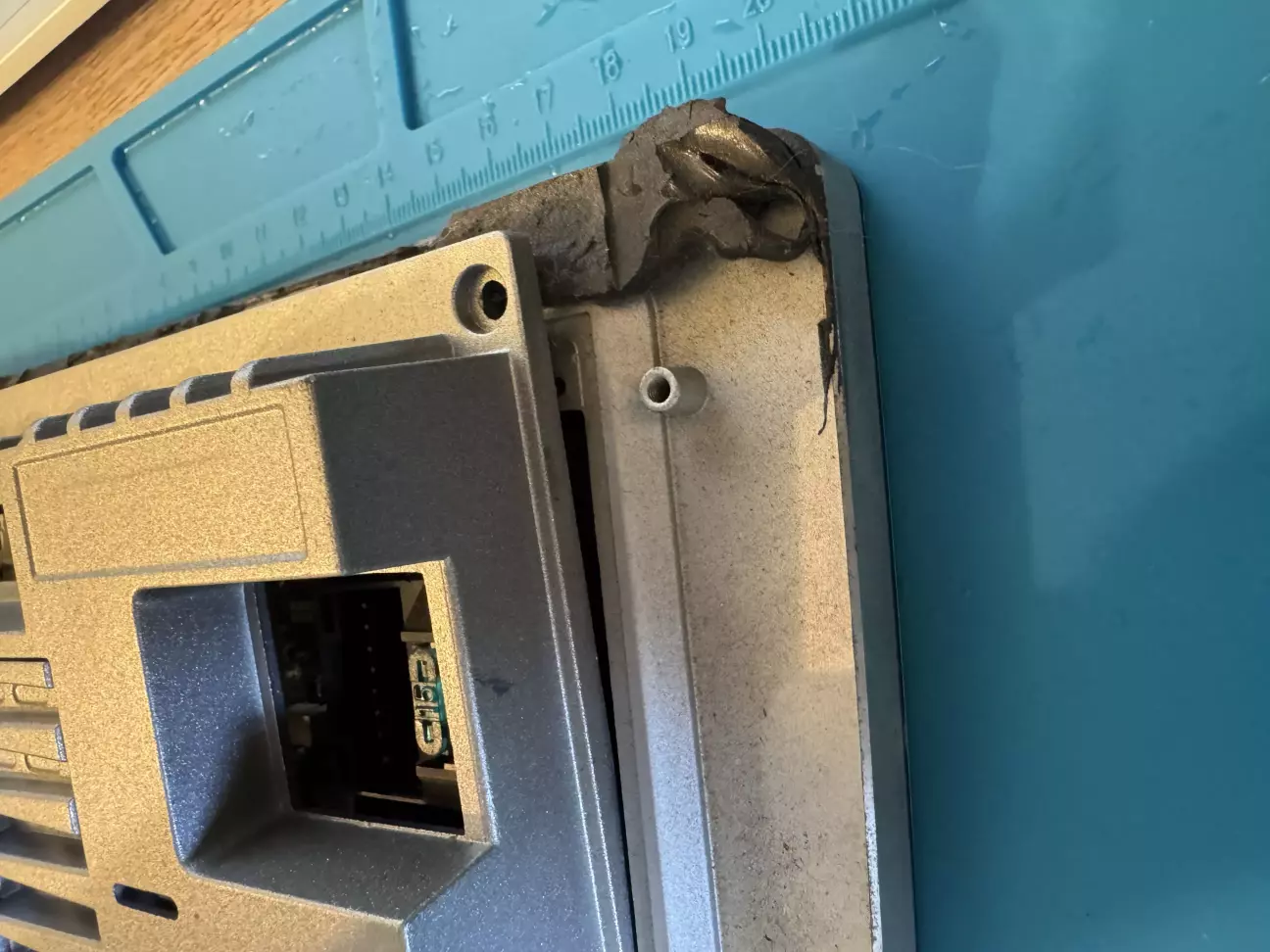

Рамка була зроблена власником з якогось герметику, відірвати нереально.

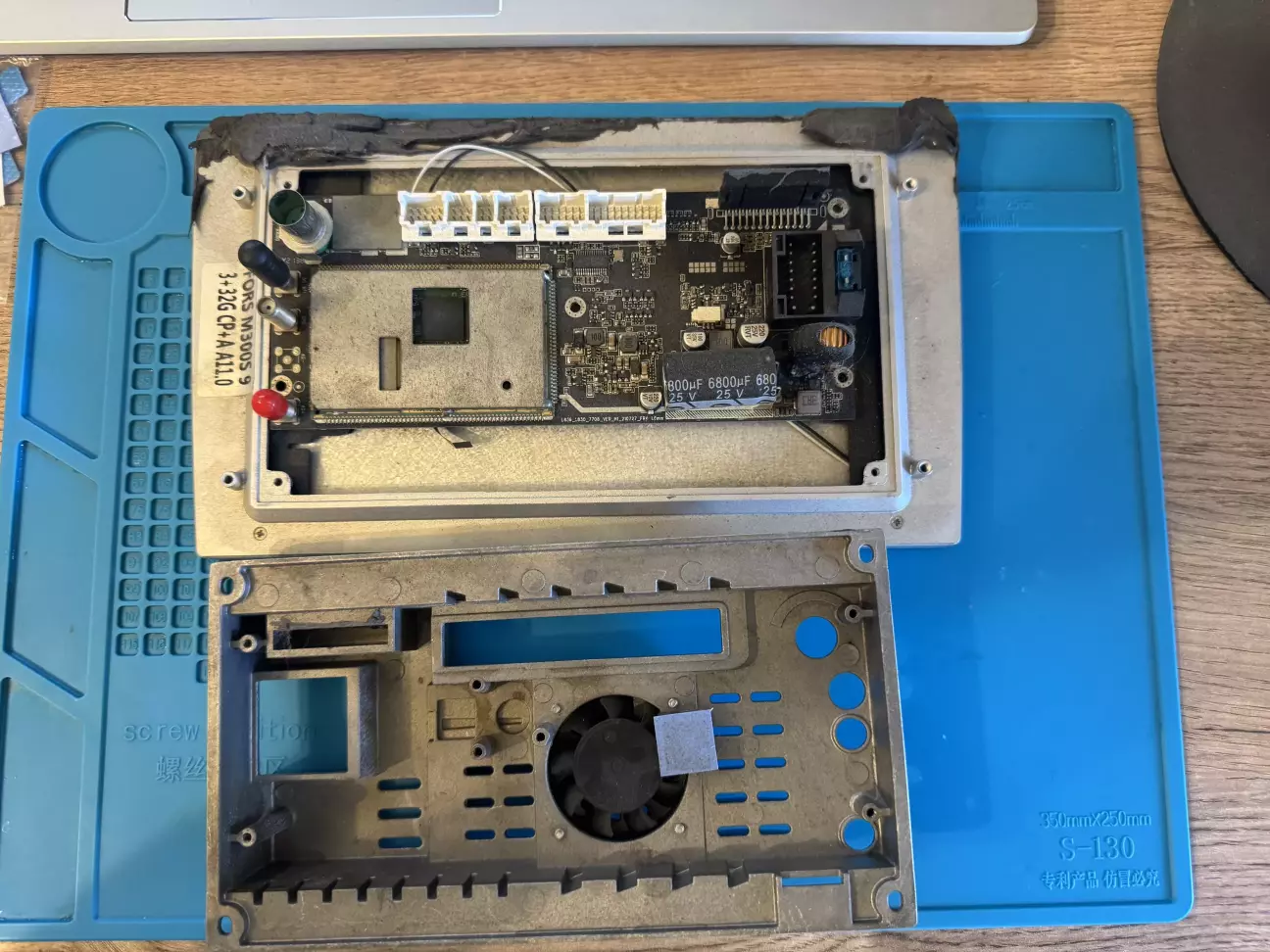

Гвинтів немає, дроти вентилятора відірвані, справа від силового конденсатора сліди пожежі.
Попрошу утриматися від коментарів стосовно стану, нас цікавить виключно пожежа.

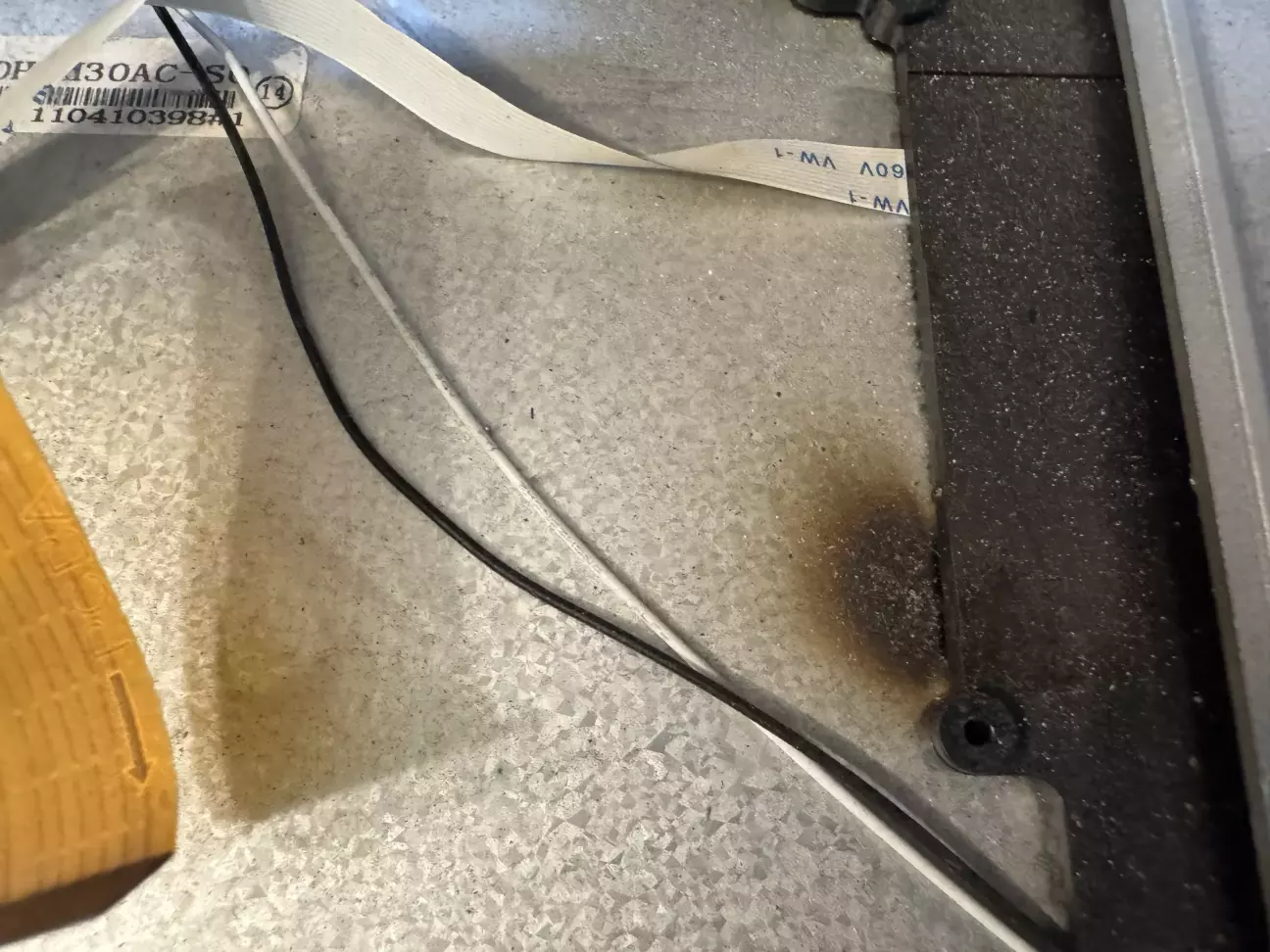

Судячи по нагару на дисплеї спалахнуло тут сильно.
Не буду тягнути хронометраж. При підключені камери заднього огляду переплутали дроти і подали +12в не на дріт реверс, а на дріт key1, призначений для підключення кнопок керма і на котрому 3.3В.

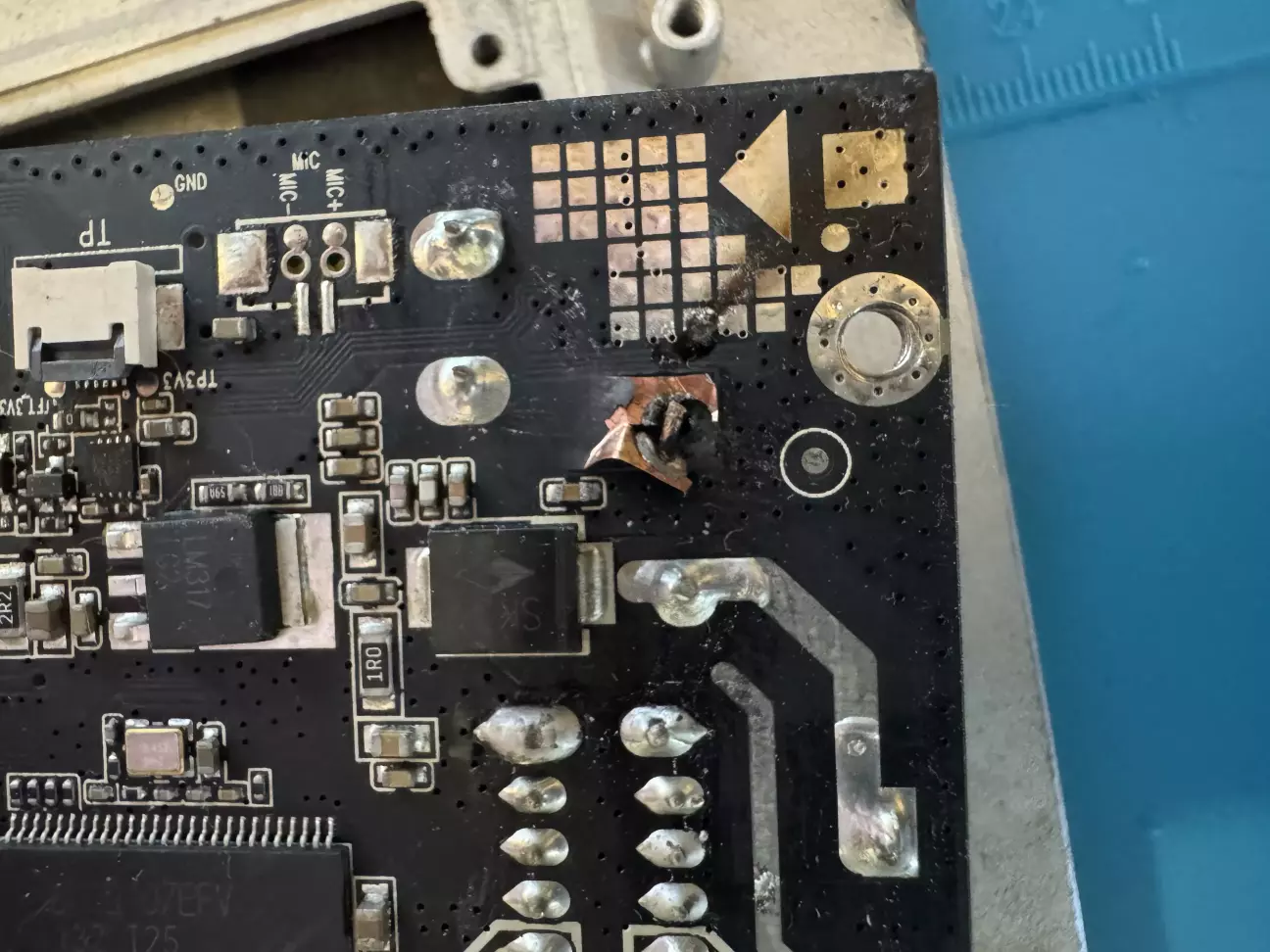

Поки виглядає як горіла одна нога силового дроселя. Чому не згорів запобіжник поки не зрозуміло.

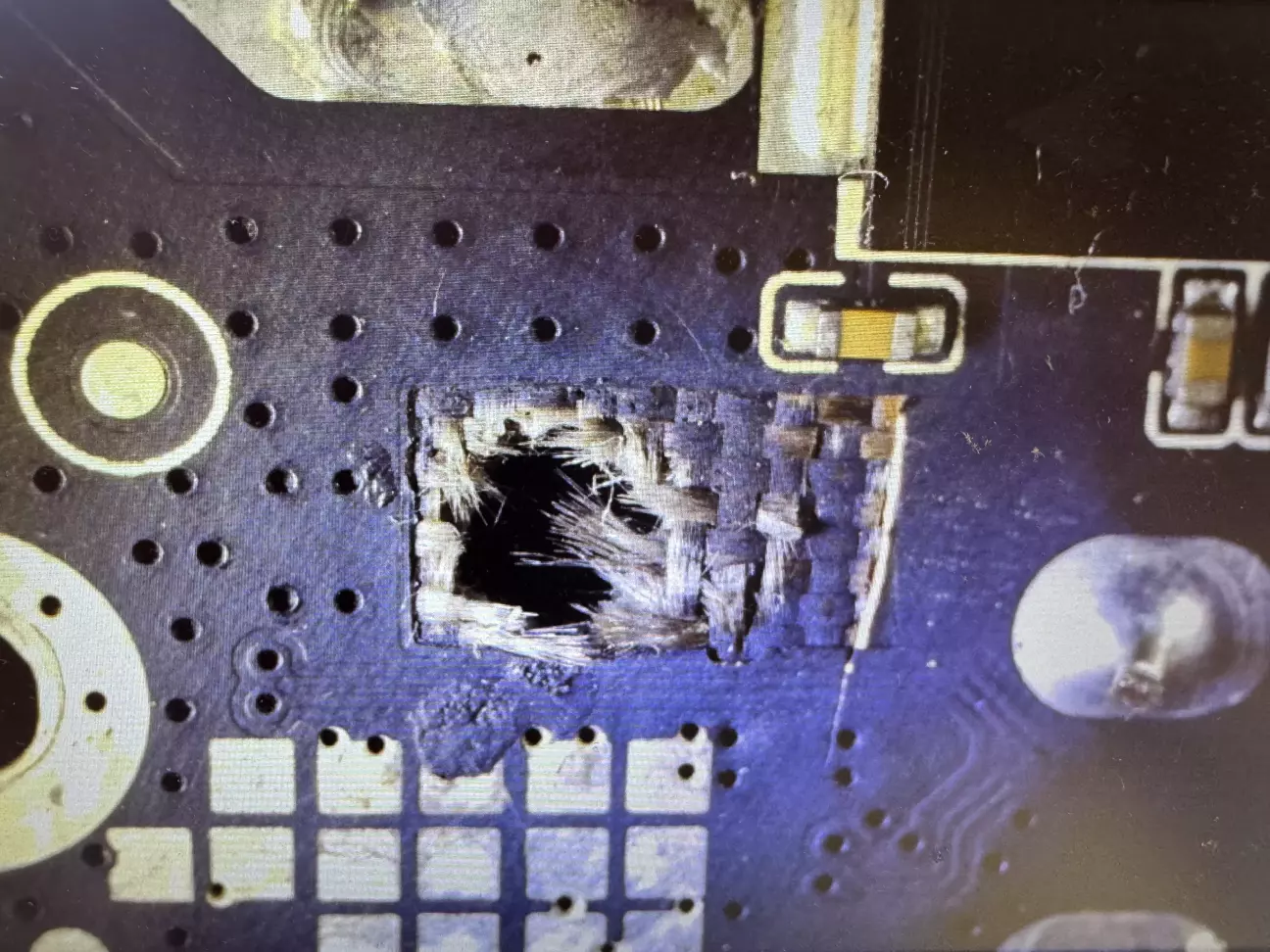

Випаяв рештку дроселя, зрізав обуглену доріжку, потикав пінцетом. Діромаха.

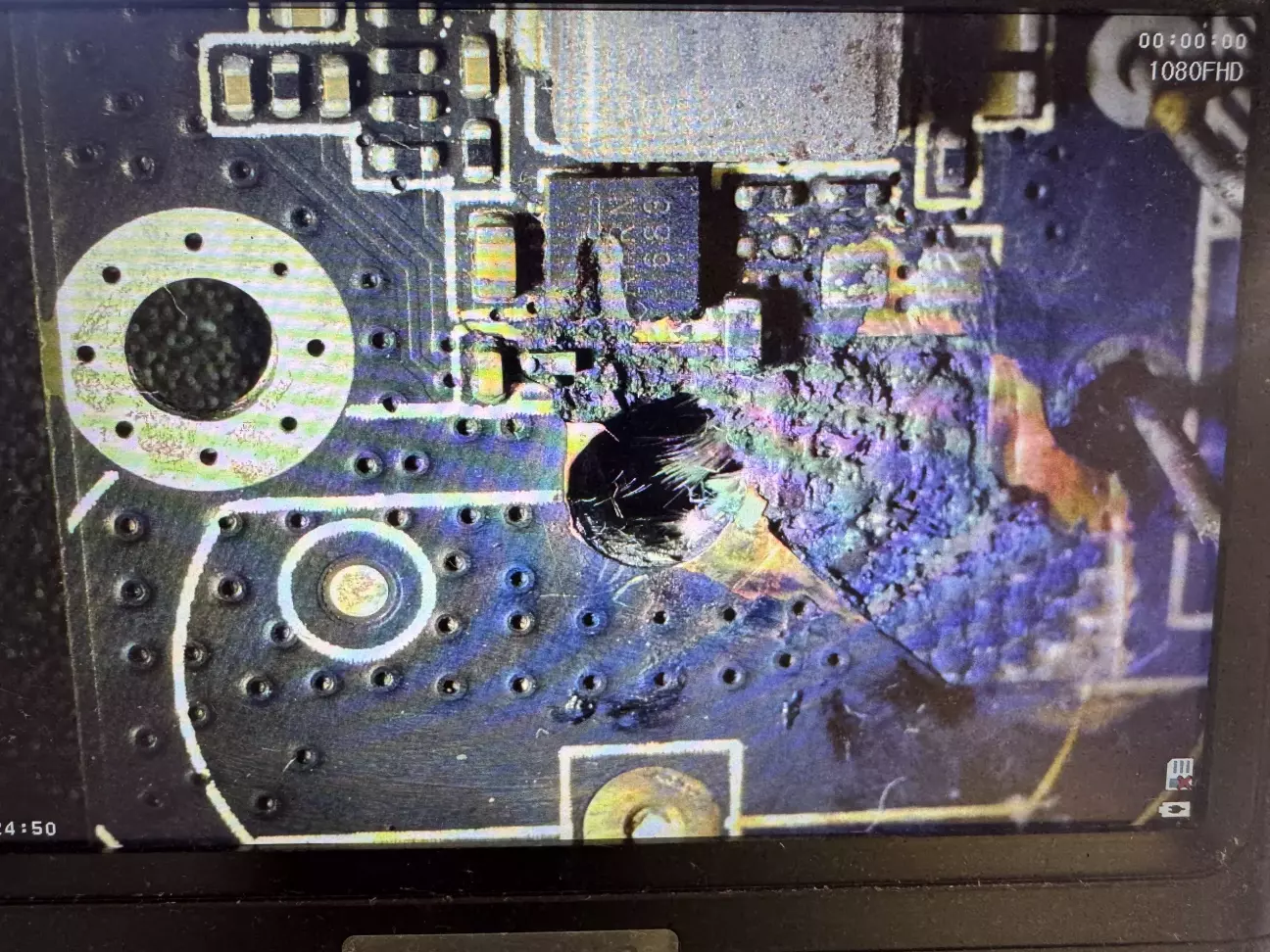

Інша сторона: трошки віддмив, здутість на шимці розсипалась і тепер там яма. Обвʼязка шим-контролера (резистори і конденсатори перетворилися на порох і повідлітали під дією звичайної щіточки.

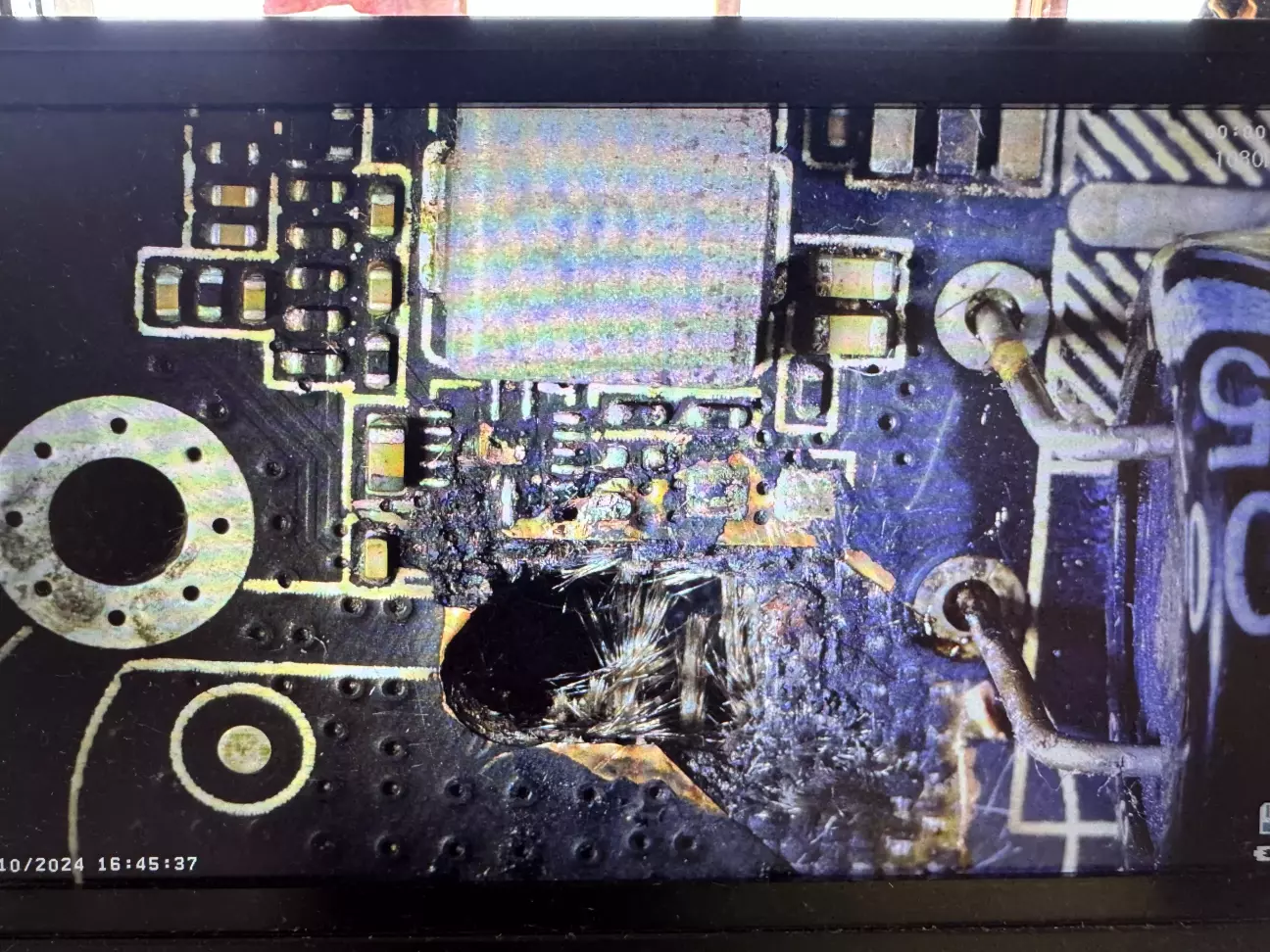

Зняв мікросхему і скальпелем прибрав ту частину текстоліта котра згоріла повністю. Під мікросхемою сажа, сажа проводить струм. Далі тільки дремель і пиляти/шліфувати текстоліт поки вся сажа не зріжеться, але тоді з нею підуть всі доріжки. Якби ця мультимедіа коштувала тисячі півтори доларів, можна було би викручуватися і ліпити потім все в повітрі. При ціні нової такої в 150, сенсу в цьому нема. Якщо влупили 12в в лінію 3.3В у нас могли згоріти:

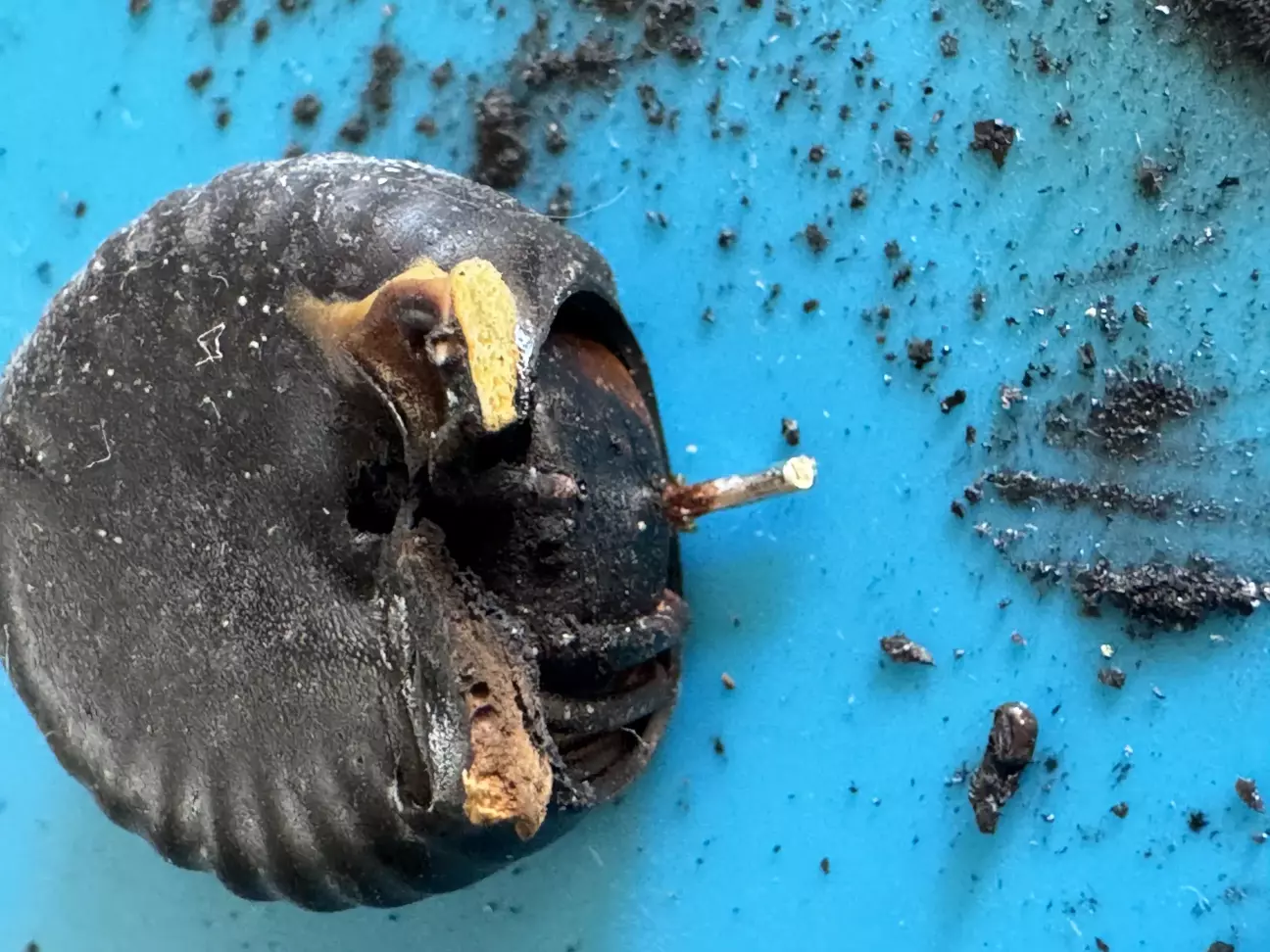

Те, що колись було дроселем.
Єдиний притомний спосіб ремонту цього - пересадити процесорний модуль на матплату, де померла памʼять, а сама матплата жива. Поки такого в мене немає, але сподіваюсь, продовження буде.
Копаємо в сторону дисплею. Якщо він цілий, то можливо ця помилка коштувала тільки матплати і хоч і дорогий, але ремонт методом пересадки має шанс хочаб на спробу.

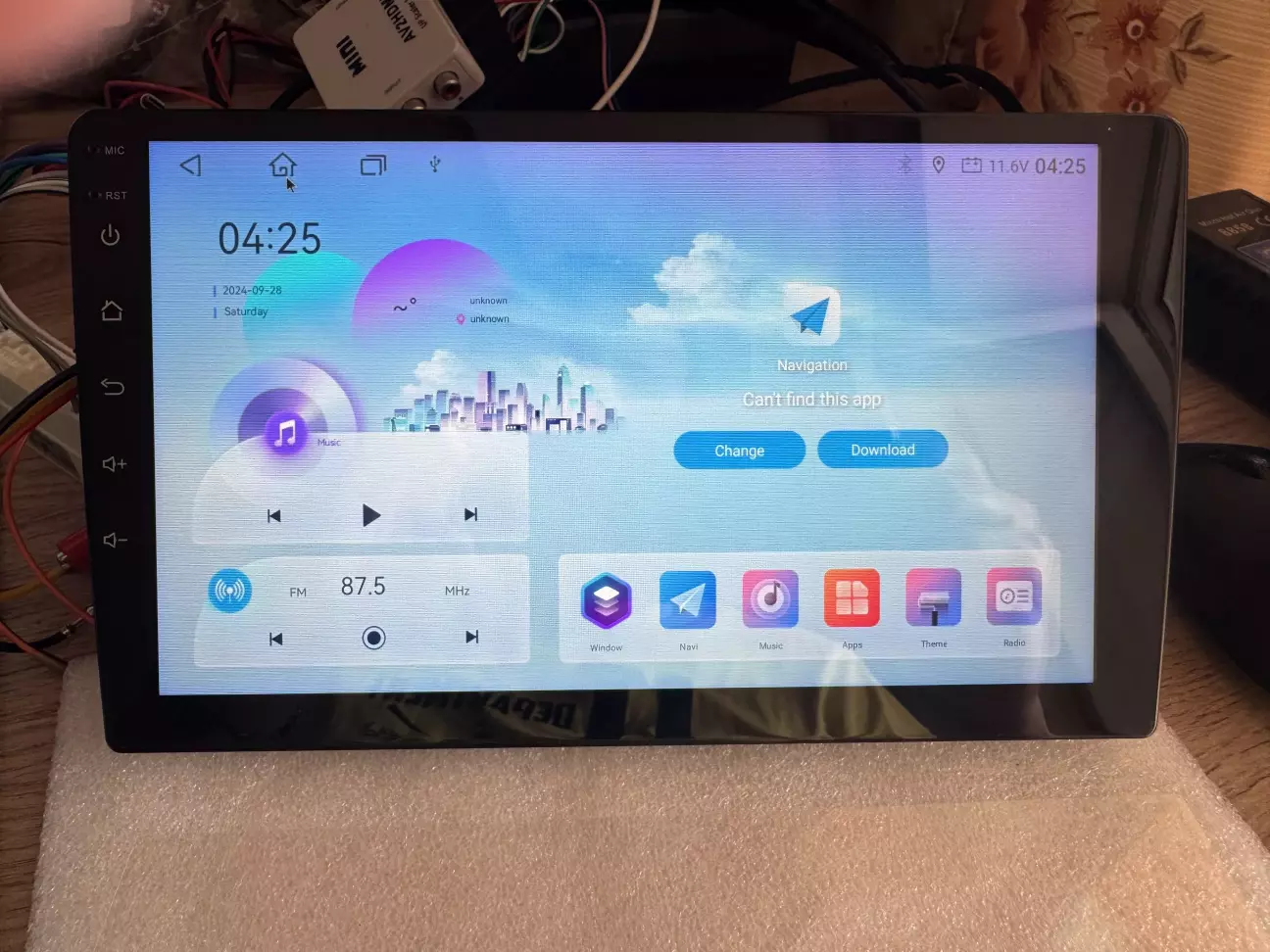

Дисплей вижив. І так, він працює з тестовою мультимедіа зараз.
Можливо, колись продовження буде. Мені цей набір юного пожежника залишили для експериментів і на донори, за що велика подяка власнику.
Тепер відповідь на питання: чому не згорів запобіжник? Адже якби він згорів, то МОЖЛИВО постраждала тільки шимка. Але я це бачу так: на вихід шимки, там де 3.3В раптово прилітає 12. Вона перетворюється на гарячу сажу і робить коротке між силовим плюсом і мінусом. Так як все в цьому місці розігріто до стану плазми гаряча доріжка і нога дроселя в місці пайки виходять слабшими за запобіжник і тепер вже горіння продовжується біля дроселя, аж поки не дійшло все до стану котрий я вам показав.
Не треба кричати - китайська магнітола спалить мені авто. В цьому бумсіку винен виключно користувач.
Висновок? Читайте уважно схему підключення, перевіряйте що ви там напідключали. Підключайте все зі знятою клемою, бо не все можна відремонтувати.
