Teyes не ламаються казали вони (неправда). Фінал.

Навігація по моєму блогу тут: https://driver.top/user/8465/

-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-*-

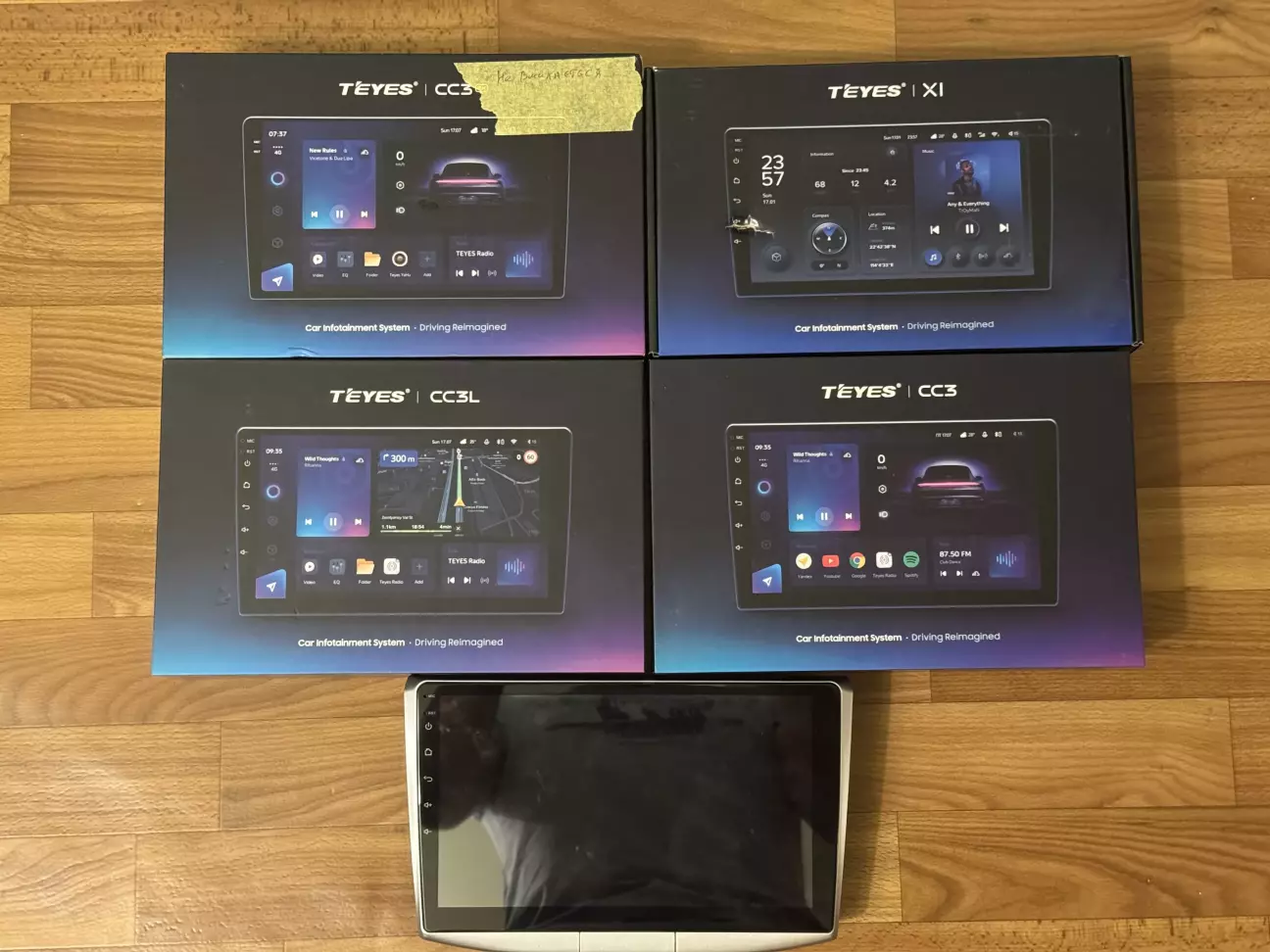

Памʼятаєте фотку красивих коробок? Так от: хтось казав буде багатосерійний блокбастер по ремонту, але ні, обмежимось однією серією.

Просто промовчати буде не справедливо, а розказати особливо то і немає чого… хоча чому, в мене завжди є.

Якщо вас цікавить результат, то одразу скажу: тільки одну з 5 вдалося оживити. Причому ту, на котру було найменше надії і котра робочою коштувала найдорожче. Тому цей допис  не тільки про щасливий ремонт, а і про речі, котрі не ремонтуються. Точніше ремонтуються, але не так як би того всім хотілося.

Освіжимо в памʼяті що в нас було з комерційними назвами.

Отже приїхало:

• Teyes CC3L
• 2шт Teyes X1
• Teyes CC3 2k
• Teyes CC3 2k 360

Назви виключно для адептів красивих коробок і ключові слова для пошуку.

Тому відкинувши обʼєм оперативки, і внутрішньої памʼяті отримаємо наступний список:

• FYT UIS8581A з DSP AKM AK7604VQ
• ще раз те саме, 2 шт
• FYT UIS7862S 2к екран
• FYT UIS7862S 2к екран з модулем 360

Отак список виглядає краще, поїхали діагностувати. Трошки зміню порядок, щоби однакові проблеми згрупувати.

Teyes X1, (та що без коробки) немає запуску. Всі напруги піднімаються, модуль процесора блимає світлодіодом, запуску немає, статичне споживання, раз в 40 секунд перезавантаження. Типова поведінка для мертвої памʼяті. Памʼять не міняється, бо треба здампити ID процесора з живої. В цілому можна б було експериментувати, але це нерентабельно ні мені, ні замовнику. Фото не буде. Годинка на аналіз ситуації і перша невдача.

Наступні Teyes CC3L і друга X1 мають однакову проблему і наслідки: немає звуку. DSP AKM AK7604VQ відійшов в кращий світ, забравши з собою звук з процесорного модуля з android. Промацавши все по платі від DSP стає зрозумілим, що лінії від радіо грають до DSP, лінії від android мовчать. Лінії android заходять прямо в процесор (звісно через конденсатори і резистори). Керуючі сигнали на DSP з процесора теж відсутні.

Звісно, я пасусь по групах з ремонтів, і звісно там такі ж проблеми і ті самі висновки були. Зремотувати це можна тільки заміною процесора UIS8581A і AKM AK7604VQ.

Це буде додаткова причина, чому я не раджу купувати UIS8581A, особливо якщо ви хочете взяти звук з лінійних виходів і завести в зовнішній підсилювач. Якщо ззовні прилетить щось на лінійні виходи, вигорить DSP і є шанс що не тількі він. Коротше, тут 50/50 іноді тільки DSP помирає, іноді все. В UIS7862 ROHM BU32107 в цьому плані витриваліший.

Знову ж таки привʼязка процесора до памʼяті робить цей ремонт нерентабельним і відповідно неможливим. 3:0 не в нашу користь.

Teyes CC3 2k. Заявлена несправність: не працює тач, тач робочий і перевірявся на іншій мультимедіа.

Підкидуємо тестовий і 100% робочий. тестовий теж не працює. Розбираємо, заміряємо падіння напруги та і саму напругу на інтерфейсі сенсору:

Напруги: живлення, RESET і SDA в нормі, 3.3В.

INT - 0.5В і SCL просадка до 0.2В. Обидва мають бути близько 3.3В

Падіння напруги:

INT - 0.67В

SDA - 0.6В

SCL - 0.48В

Має бути:

Reset - 0.800В

INT - 0.800В

SDA - 0.770В

SCL - 0.770В

Все це сходиться на оцю мікросхемку в процесорному модулі (міняв для виключення її з підозрюваних) і далі через резисторну збірку справа прямо в центральний процесор.

Мат. Матюки. І якщо у випадку з DSP там користувачі могли спалити все смикаючи лінійні виходи на підсилювач на робочій мультимедіа під напругою, то тут це не що інше, як заводський брак. Потребує заміни процесора. Ремонт недоцільний. 4:0 не в нашу користь.

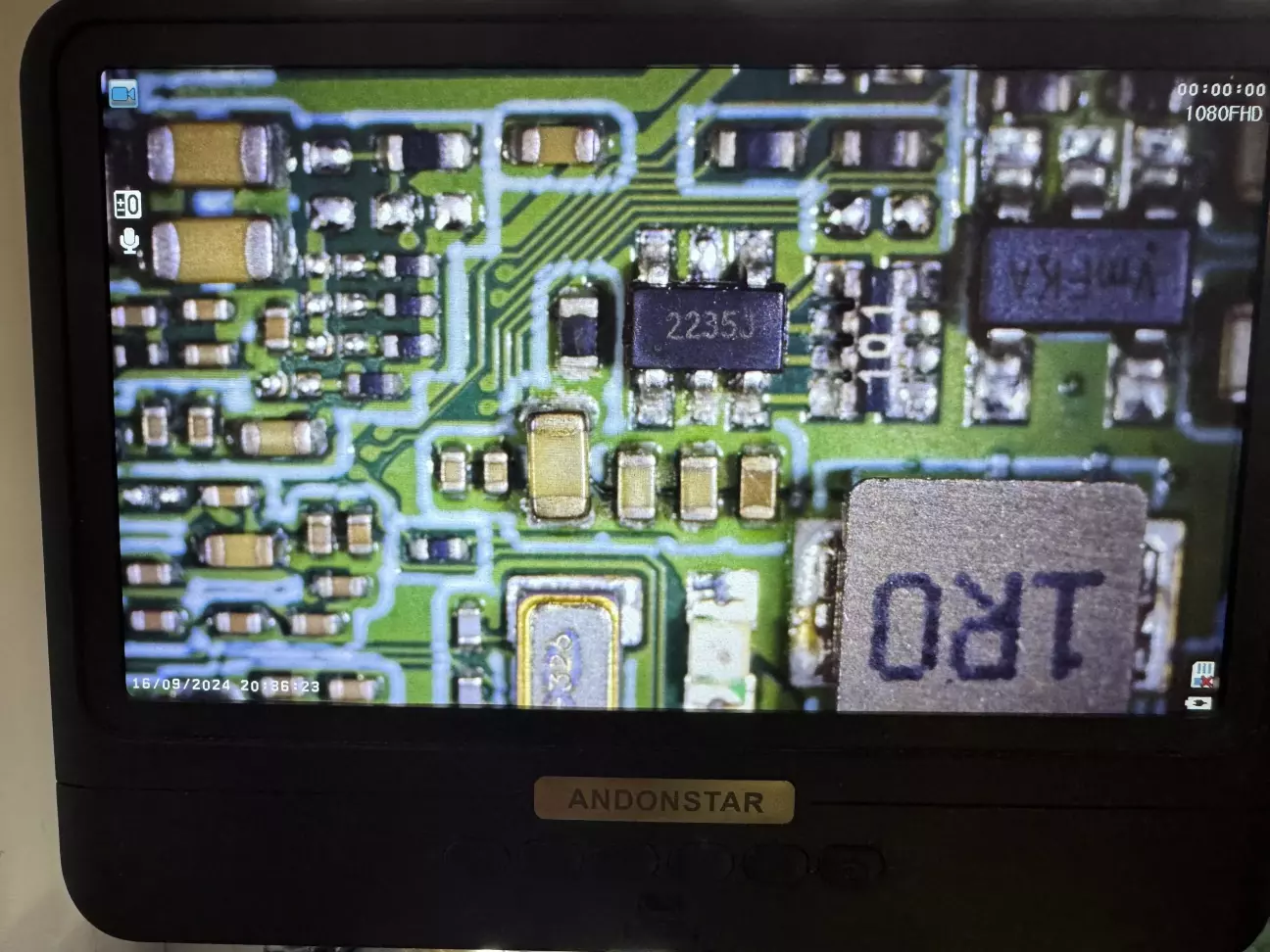

Остання Teyes CC3 2k 360. Теж немає запуску і статичне споживання як в самій першій. Але 10 хв з мультиметром показали, що модуль android має тільки вхідне живлення. А мікросхема котра формує 3.9В гріється до 60 градусів і всі конденсатори SMD навколо в короткому замиканні. Мазнув її залишками термопасти щоби показати вам маркування. Потім все вимив.

Щоби розуміти всю складність - її розміри 2,5х2,5мм. Фен, флюс, пінцет, мікросхемка з донора і ось вона переможенька.

Ну як, переможенька… 4:1.

Початково я сподівався підняти 2 з 5, про що писав, але 2 з DSP вибитим не піднялися, тому я взагалі не сподівався на хоч якийсь успіх. Ці мультимедіа до мене копали, деякі не мали частини гвинтів, мали сліди пайки на DSP і взагалі щось хтось робив.

Висновки? Давайте спробуємо:

• не треба купувати UIS8581A, особливо, якщо збираєтесь ставити зовнішній підсилювач і знімати звук мультимедіа з RCA. Максимально спрощена схемотехніка як зі звуком, так і з USB. При вигоранні периферії часто долітає до процесора, в котрому відмирає частина функціоналу;
• не варто робити комутацію з підсилювачем, та і будь яку іншу з підключеним акумулятором;
• не все можна зремонтувати;
• брак ніхто не відміняв.

На підході ще 2 дописи з оглядом дешевих мультимедіа. Але 03:44 на годиннику, треба б і поспати.
