Rockchip RK3562. Коли одна деталь псує загальне враження.

Привіт, пристрій присланий на переробку @Алла. Такого мені не траплялося раніше, тому давайте оглядати і коментувати побачене. Буде доповнення до Великого Гайду по магнітолах.

Куплене на просторах інстаграму. В коробку грошів вклали, а чи вклали в наповнення зараз вияснимо.

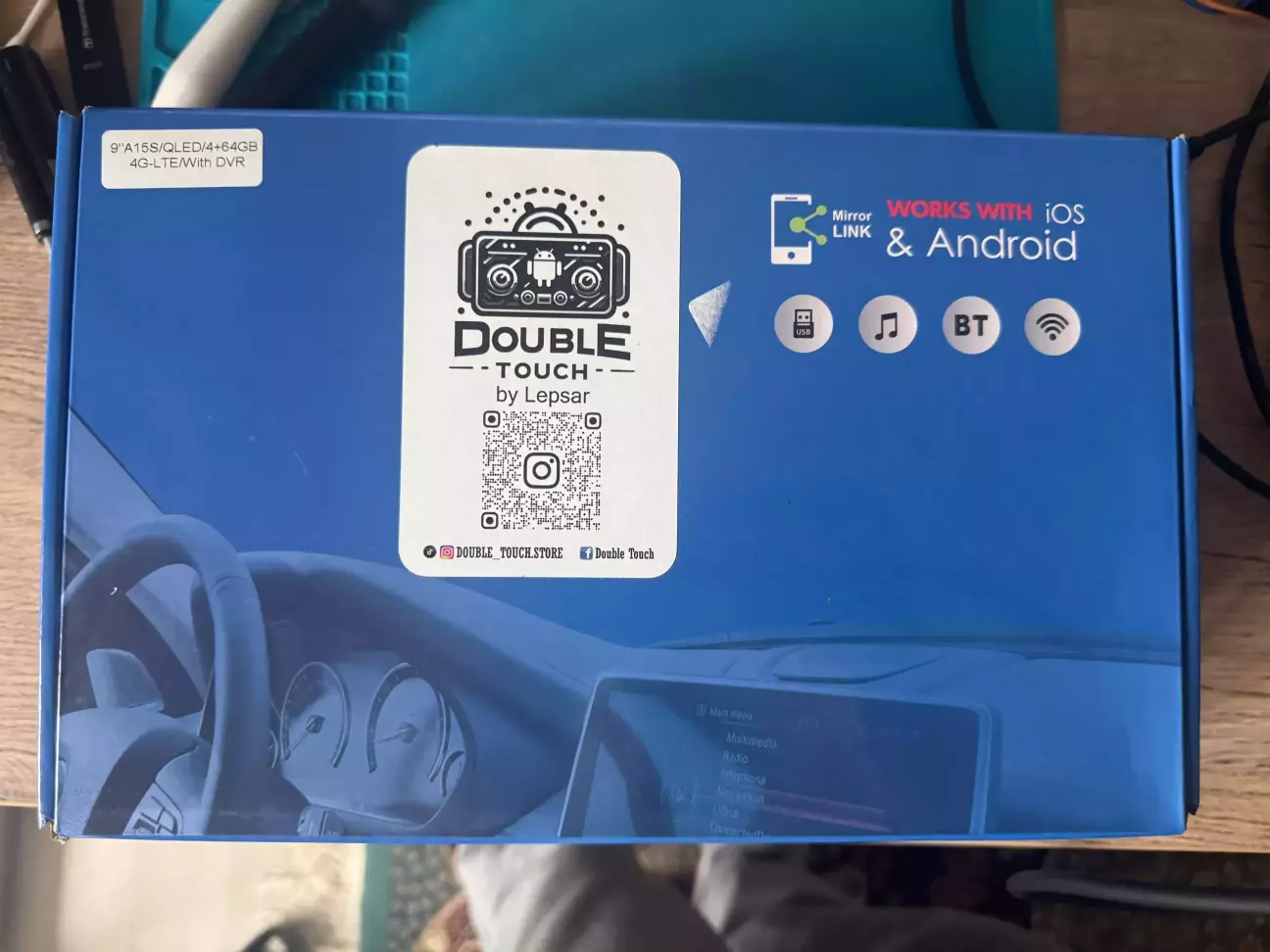

Коробка каже 4/64Гб оперативної/постійної на невідомому процесорі. Що таке A15S, мені поки не відомо. Мене б це одразу зупинило від покупки. Тому чітко питайте перед покупкою версію прошивки MCU і модель процесора, щоб потім сюрпризів не було.

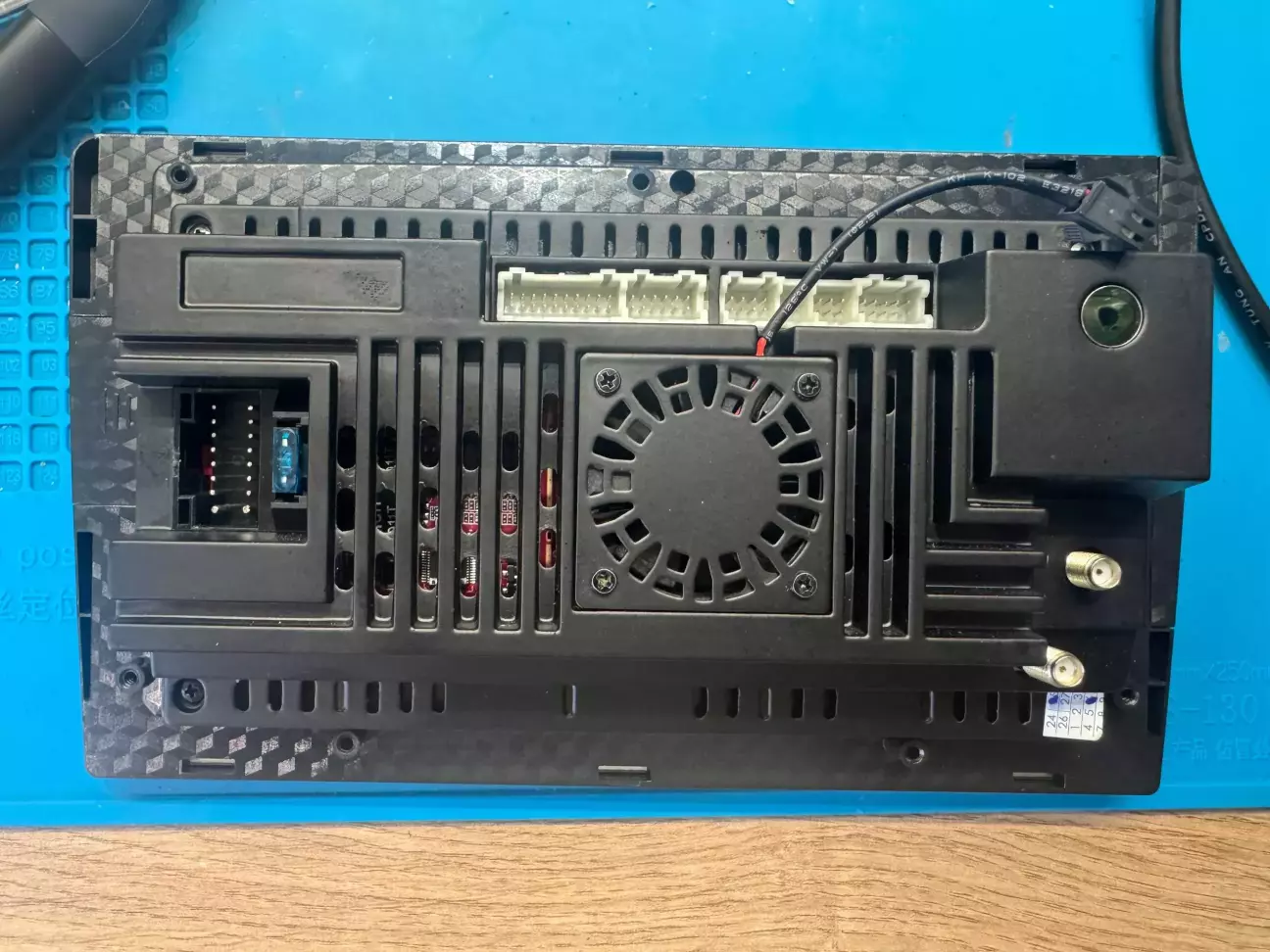

Форм-фактор, трапеція 9 дюймів. Такого в оглядах було чимало. Задня сторона, в принципі, виглядає цілком стандартно. Проглядає червона плата, має бути цікаво.

Вмикаємо, нам треба перевірити, що до мого втручання все працювало - Bluetooth, WiFi і головне, звук. Екран якісний з кращих, то що маркетологи називають QLED. 1280x720.

Скарга від власниці, що воно не грає, звук як тільки трохи додати гучності, рипить, скрипить, і від мене гарне слово - пердить.

На 50% проблема була вирішена китайським підсилювачем, по типу такого, як колись пробував я, але там зʼявлявся паразитний шум незначний (чи може і значний). Тобто брався високий сигнал з магнітоли (ми поки не знаємо яка в ній мікросхема підсилювача), понижувався і знову видавася на динаміки через TDA7851l. В цілому жити можна і так, але ж шум…

Я на собі тестував це рішення, має право на життя, але ж кляті нюанси… повертаємось до магнітоли.

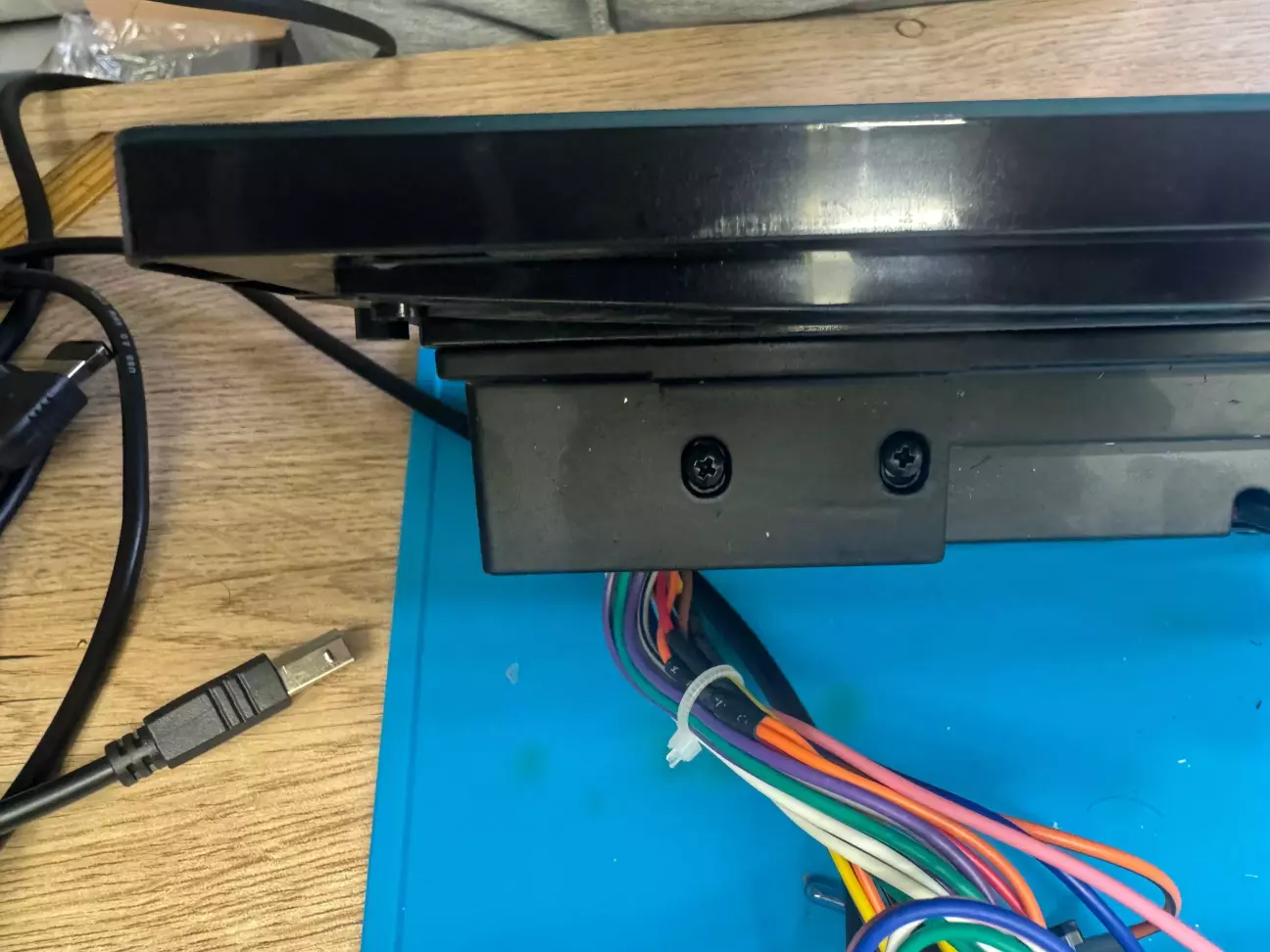

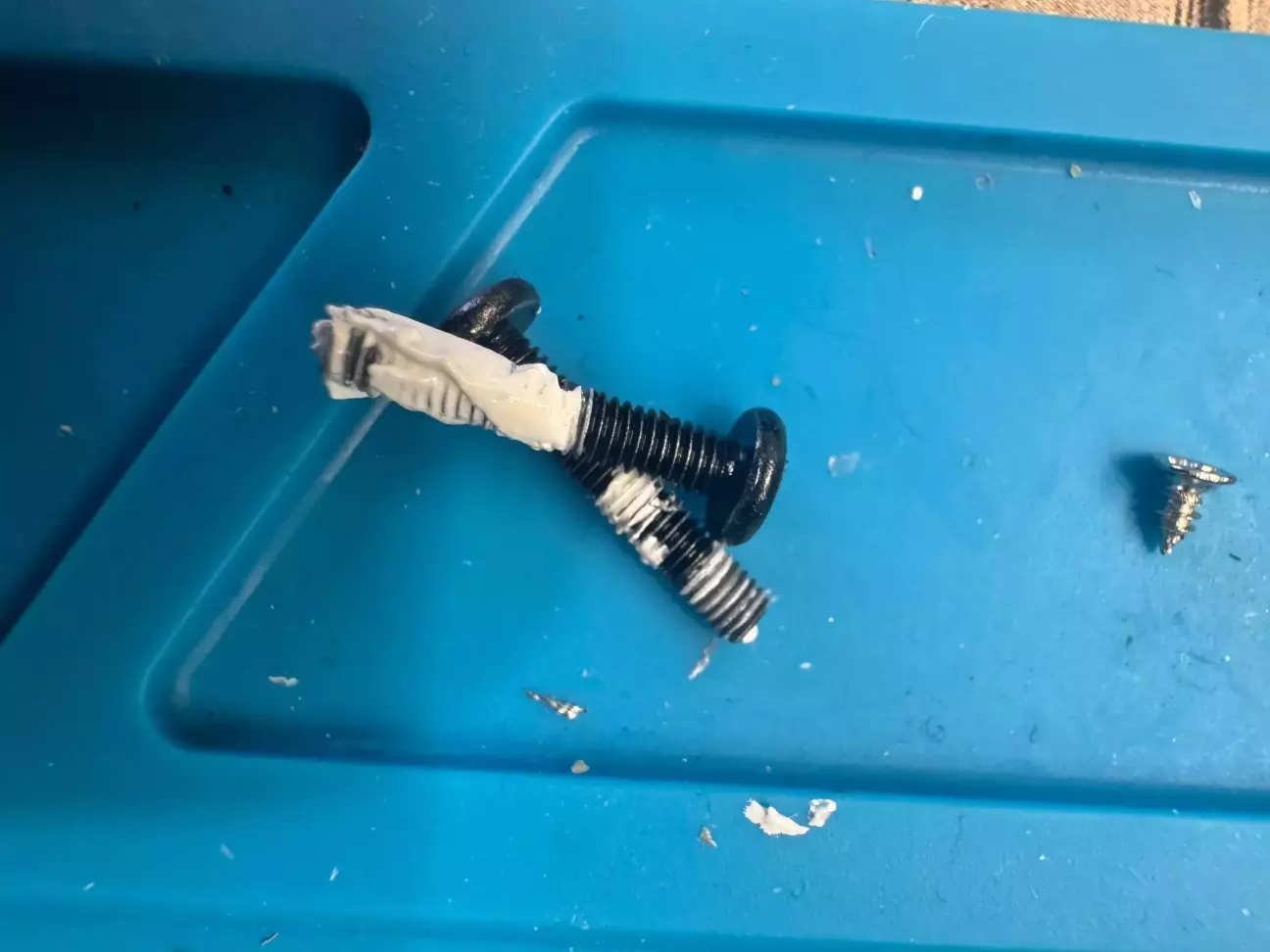

Мосфет притягнутий гвинтами до корпусу. Зараз це рідкість, але так правильно. Перший плюсик в карму цей пристрій отримав. Хоча ми ше нічого не знаємо про нього.

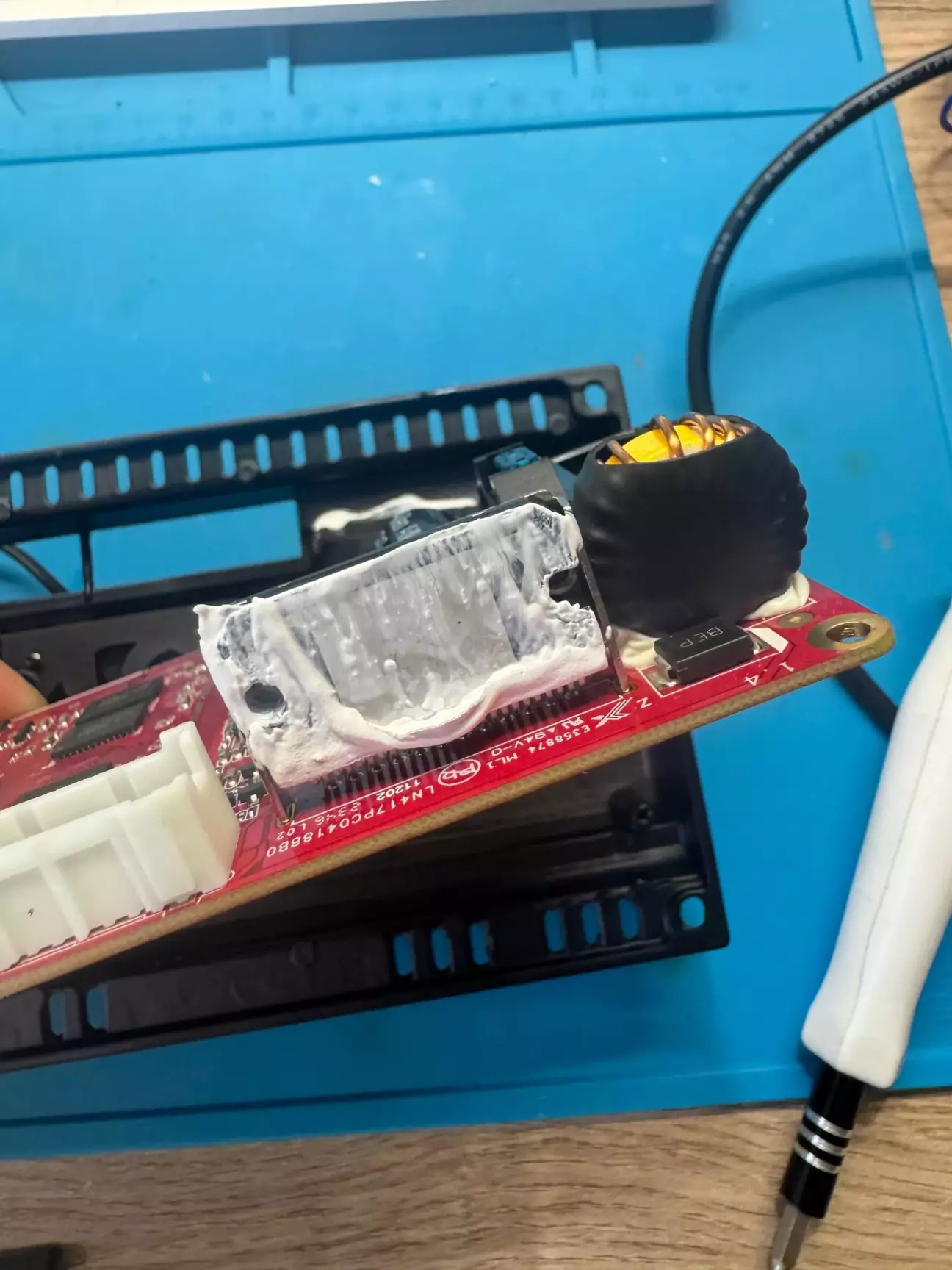

Мосфет щедро плаває в термопасті, зазвичай коли є гвинти, її треба на півшишечки. Не поскупилися.

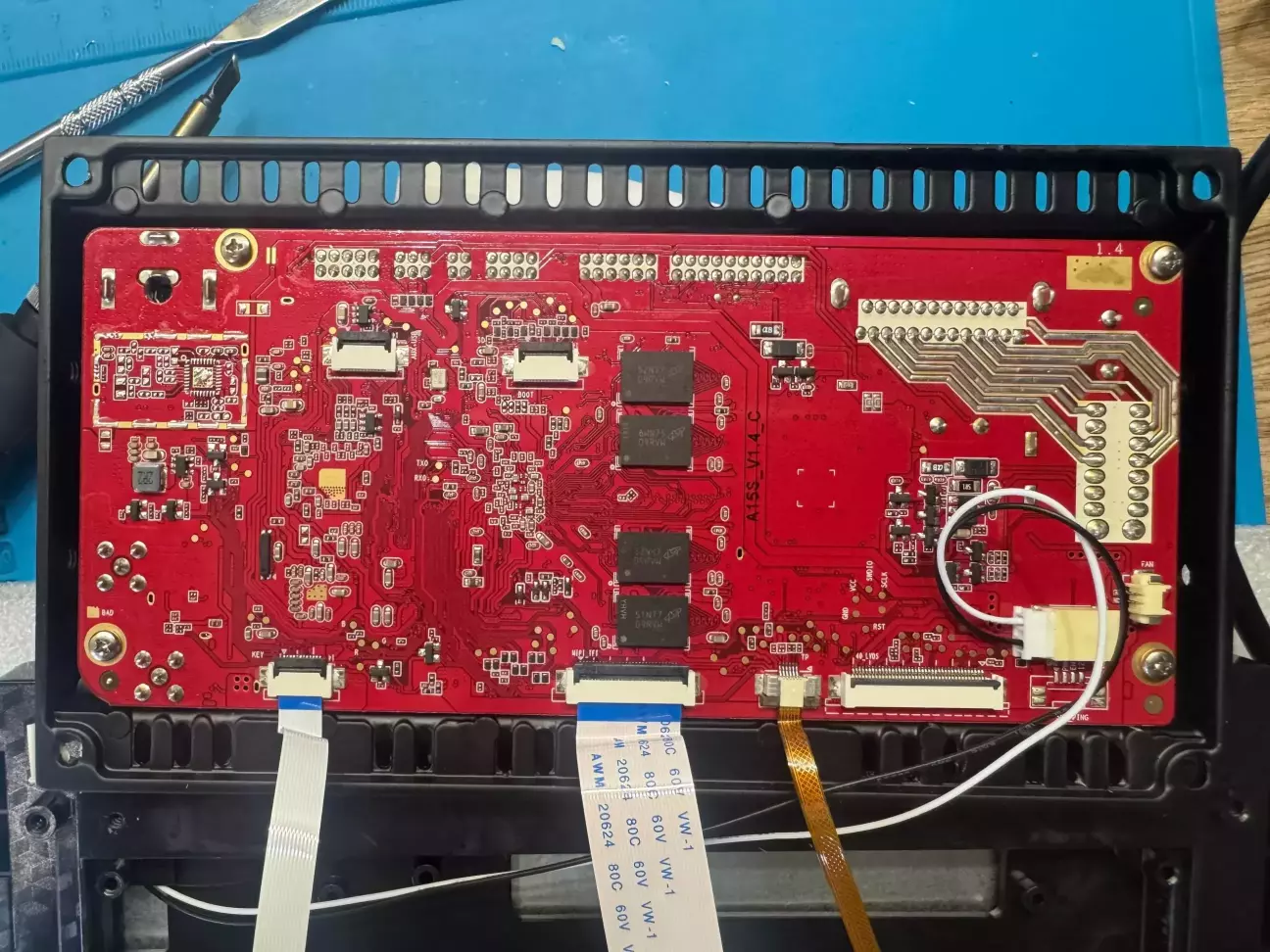

@Uns8ted вже вміє рахувати такі чіпи памʼяті, тому не дасть мені збрехати 😀Як завжди памʼять з різних партій (вторинна сировина з розбору), DDR3… 4 з цієї сторони.

Маша в маслі.

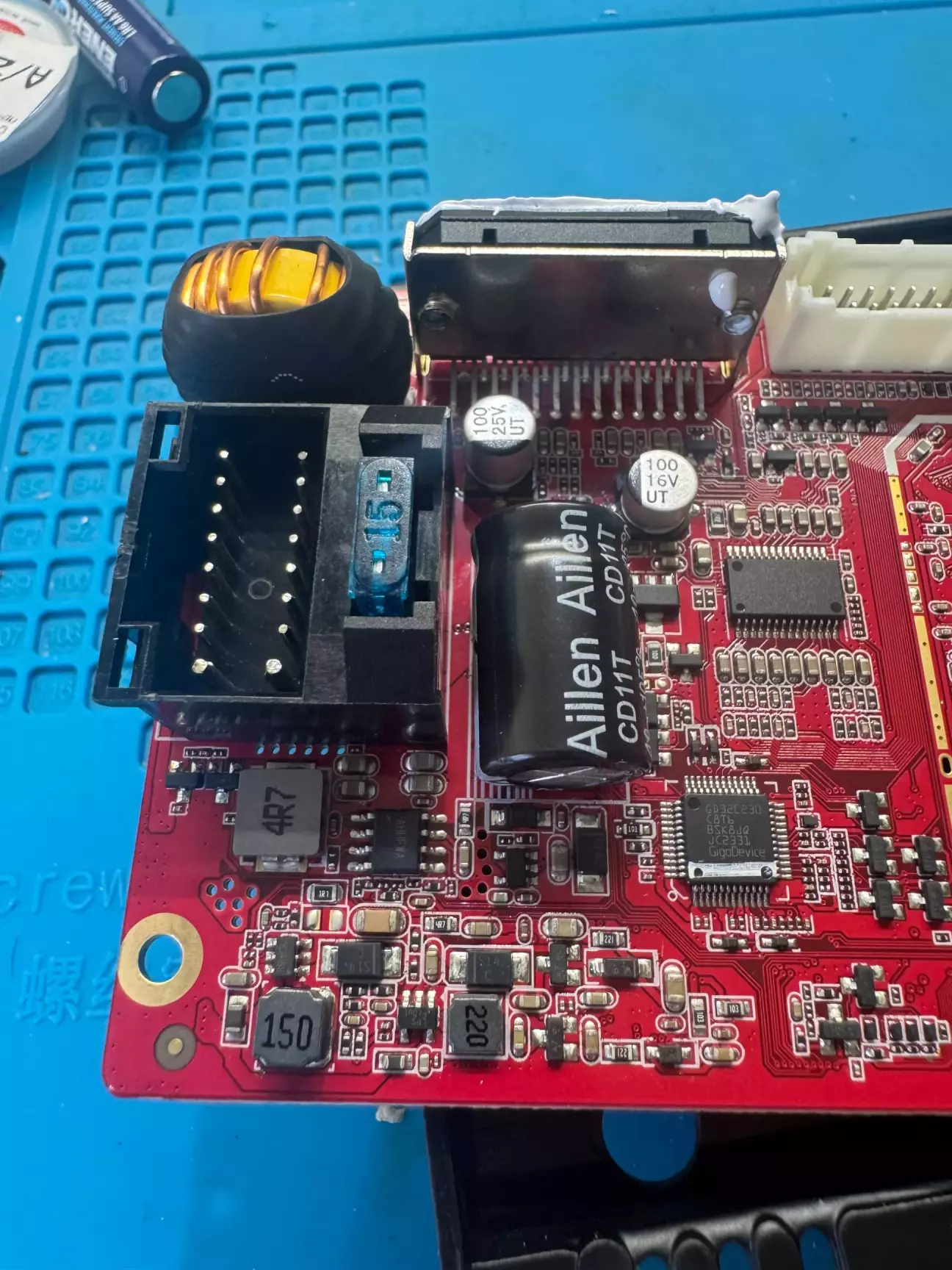

Перевертаємо, пластинка запаяна і закриває маркування. Конденсатор на 2200мкФ, ставлю на TDA7388 або клон.

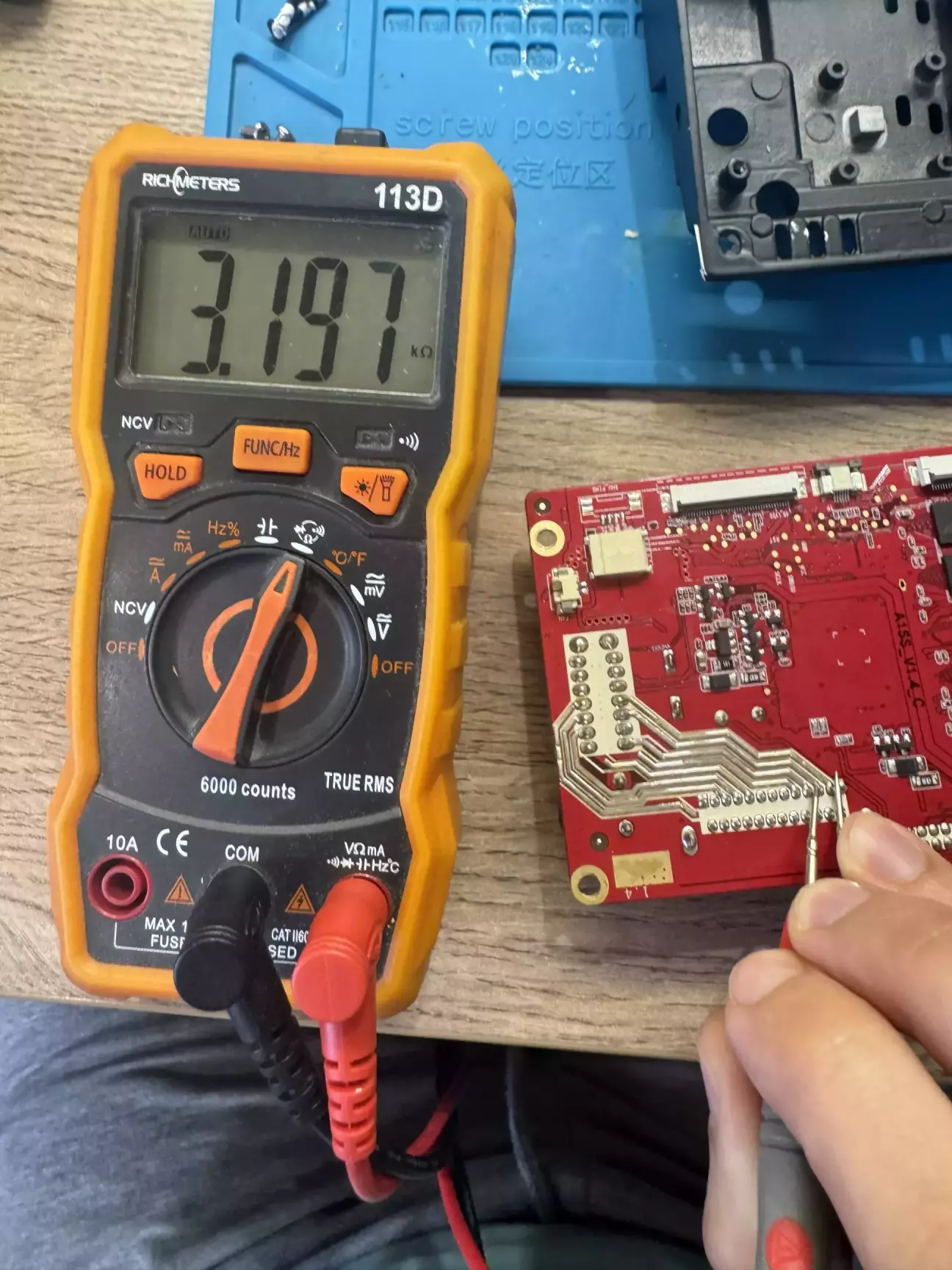

Колись я давно показував як вияснити не розбираючи мультимедіа.

Опа-опа, але ж точно не TDA7838 (та ще сраця) бо ззаду площа контакту на весь мосфет, скоріше щось інше, або (малоймовірно) TDA7851l, тоді чому зекономили нас конденсаторі аж так??

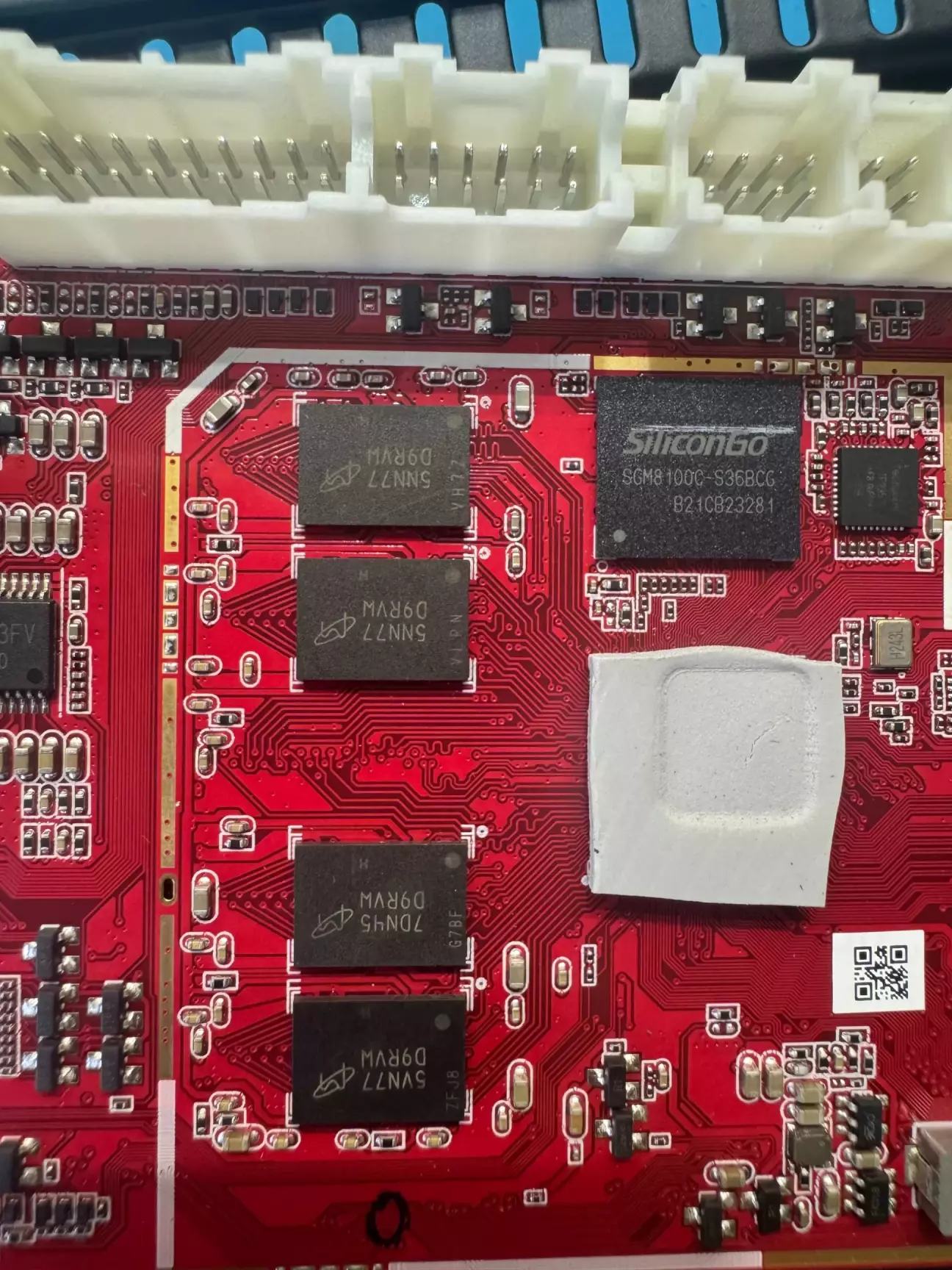

Тим часом продовжуємо рахувати чіпи оперативки. Всього 8 шт, D9RVW. По 512Мб на штучку, оперативка зійшлась. Поруч вгрорі постійнв від SiliconGo, 64Гб, зійшлосі і це

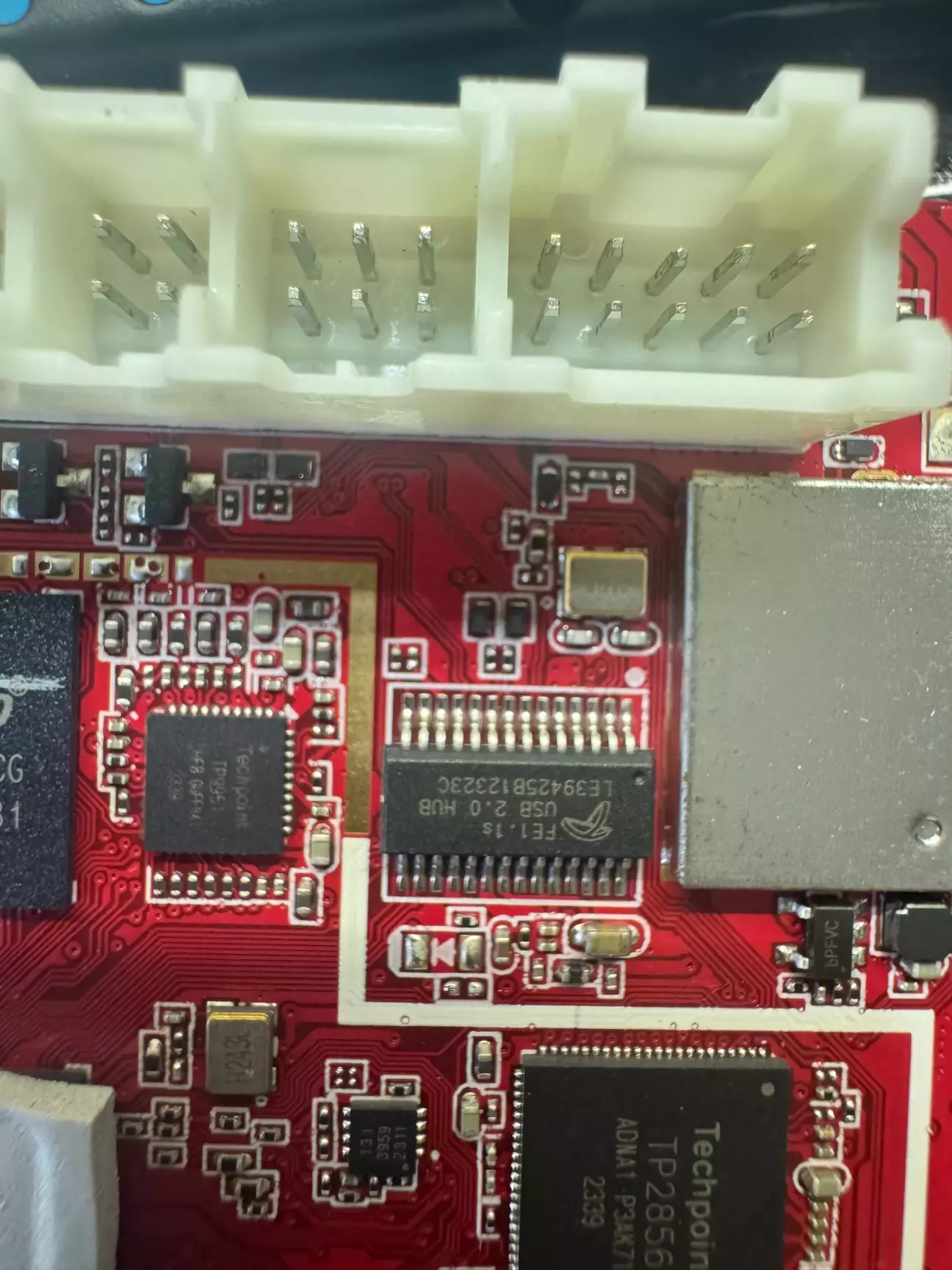

Є USB хаб стандартний FE1.1s USB2.0

Тут же мало не пропустив чіп 360 Techpoint TP2856

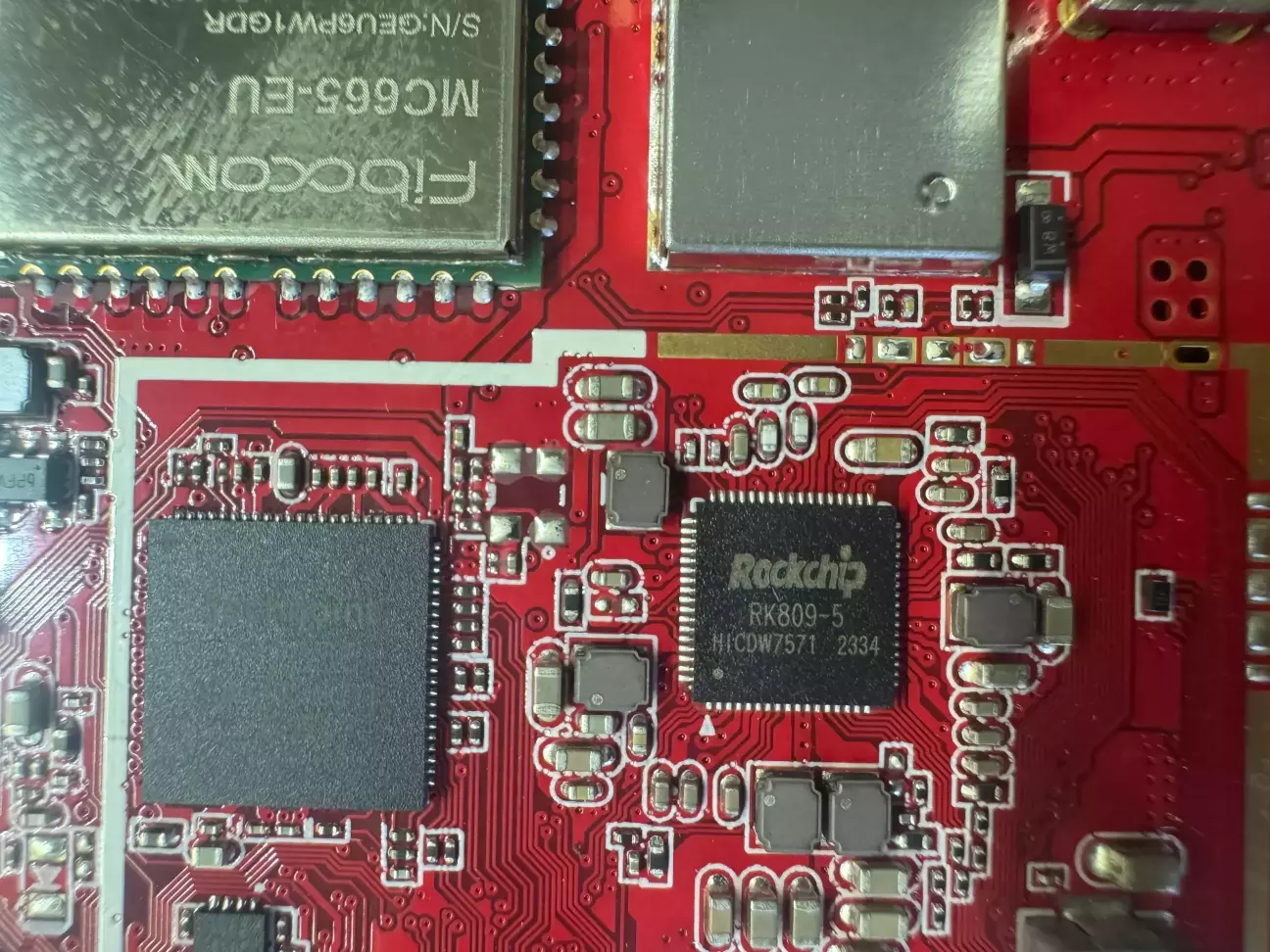

Контролер живлення процесора і памʼяті від Rockchip RK809-5

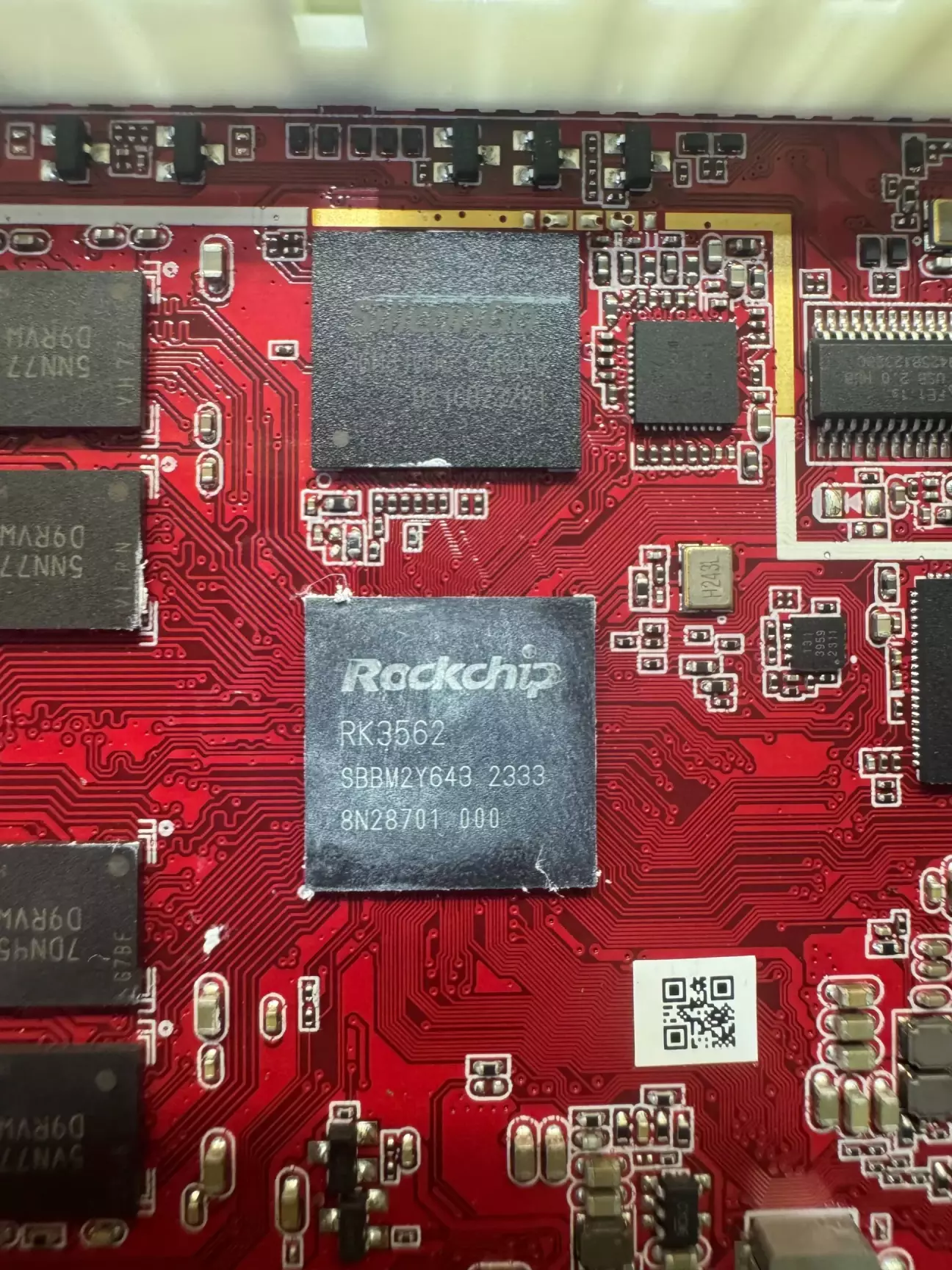

Знімаємо термопрокладку, ну і як в заголовку: Rockchip RK3562. 4 ядра. Таке собі, але процесор 2023 року, тому не так вже і погано, але видатної швидкодії очікувати не доводиться.

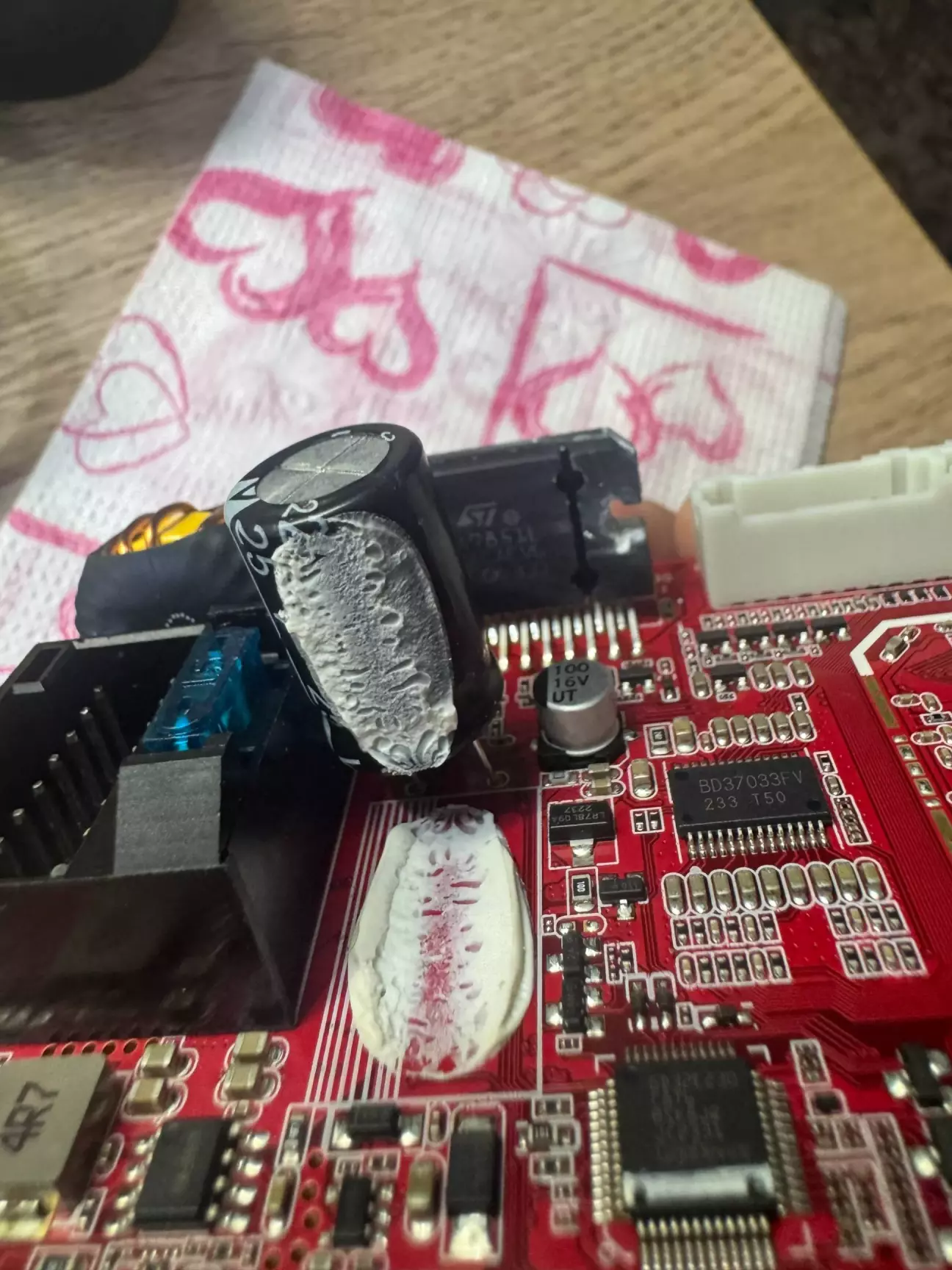

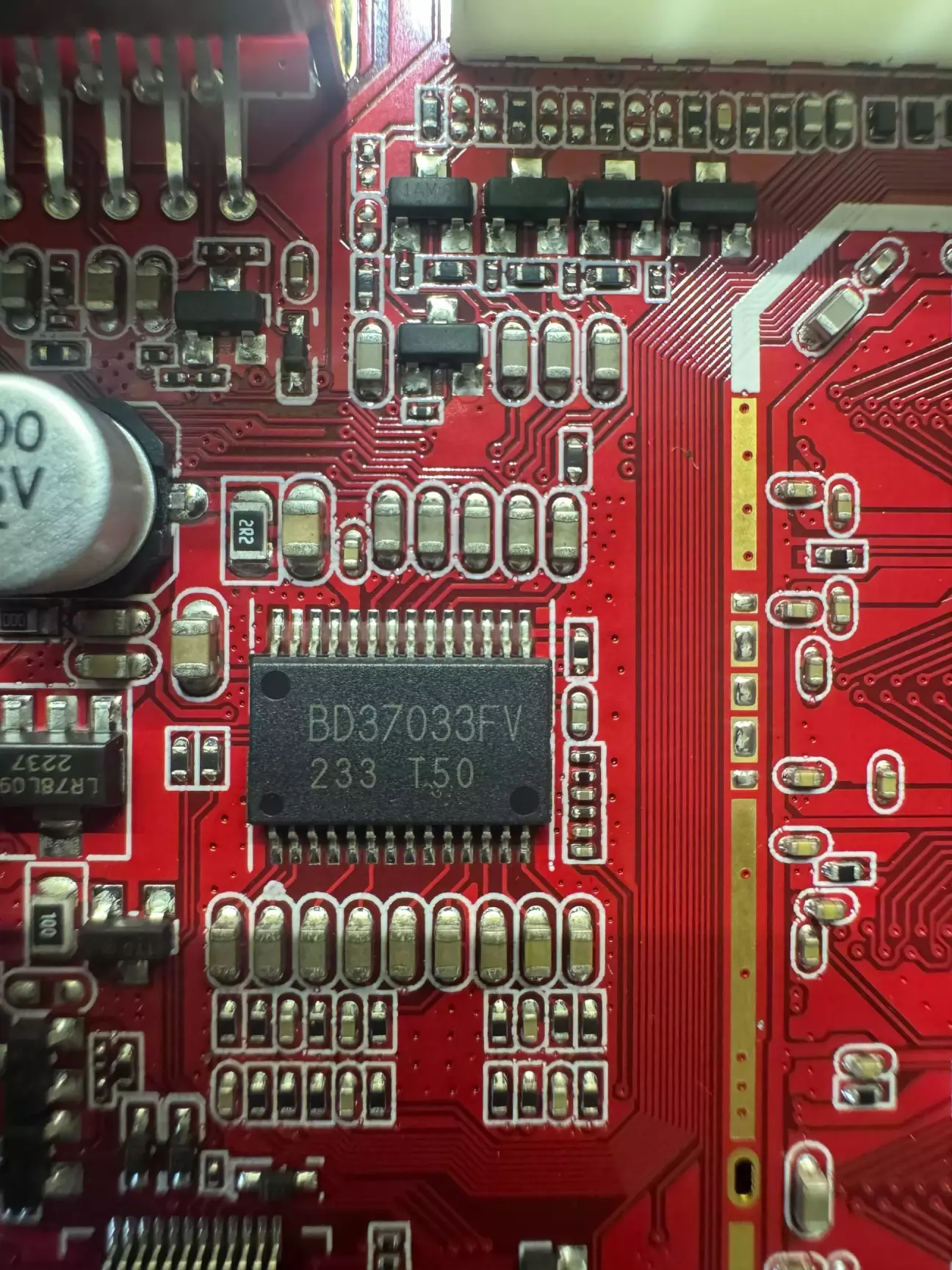

Плавно завертаємо назад до звуку. DSP. Присутній, від ROHM, хоч і BD37033FV, але всі пазли кажуть, що цей пристрій не зовсім безнадійний.

Ледь відідрав старий конденсатор, ну хоча би на 25В уже не так я раніше було, ззаду видно, що пластинку зняв, пластинка була припаяна, не загнута, дякую хоч за це.

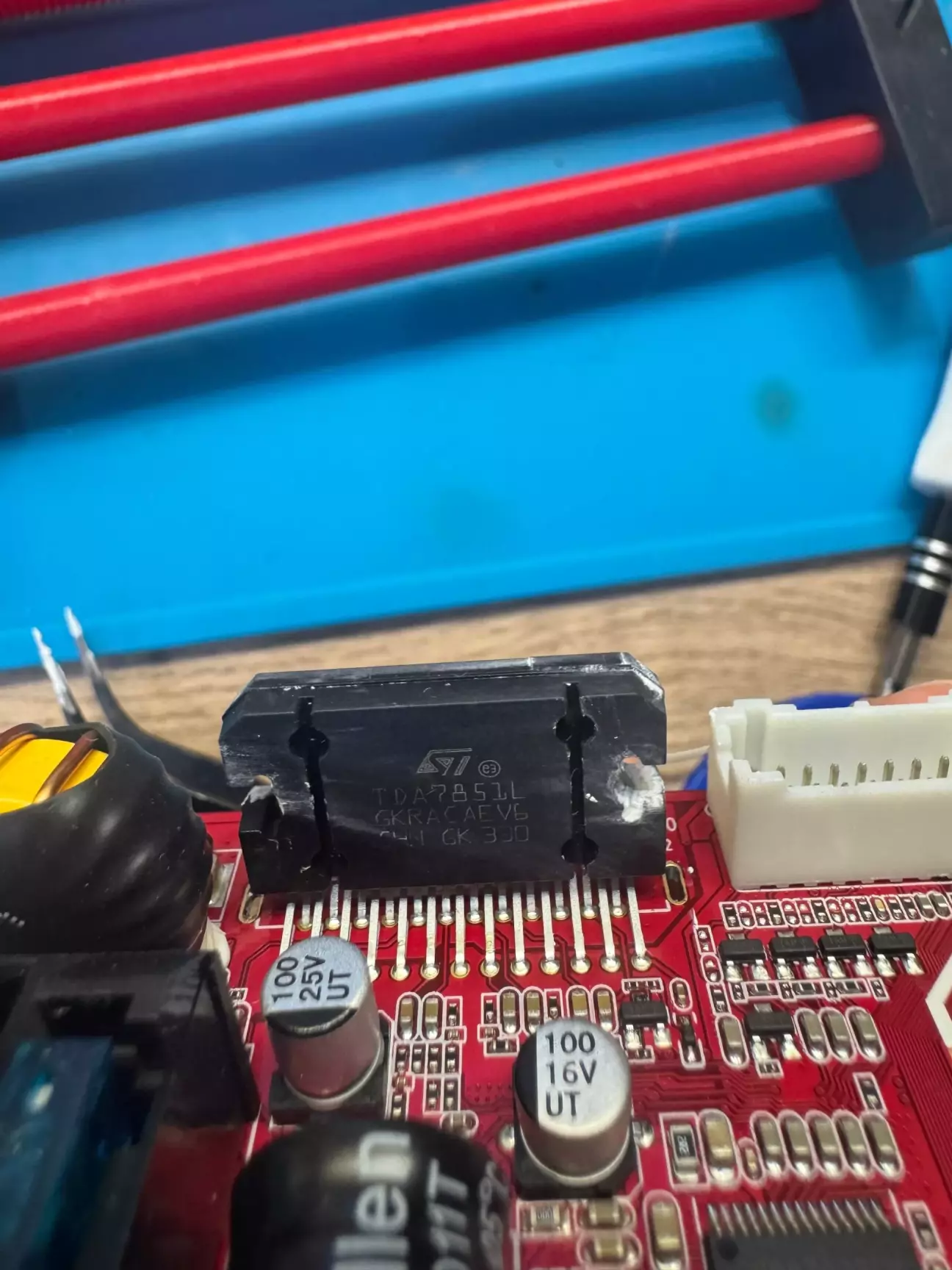

І шо? TDA7851l. Отакої!

Зараз буде головна думка цього допису: Вміла готувати - та не вміла подавати. Чорт забирай, якби китайські гівнюки поставили сюди конденсатор на 6800мкФ, ймовірність, що власниця поскаржилась на звук зменшилась разів в 50.

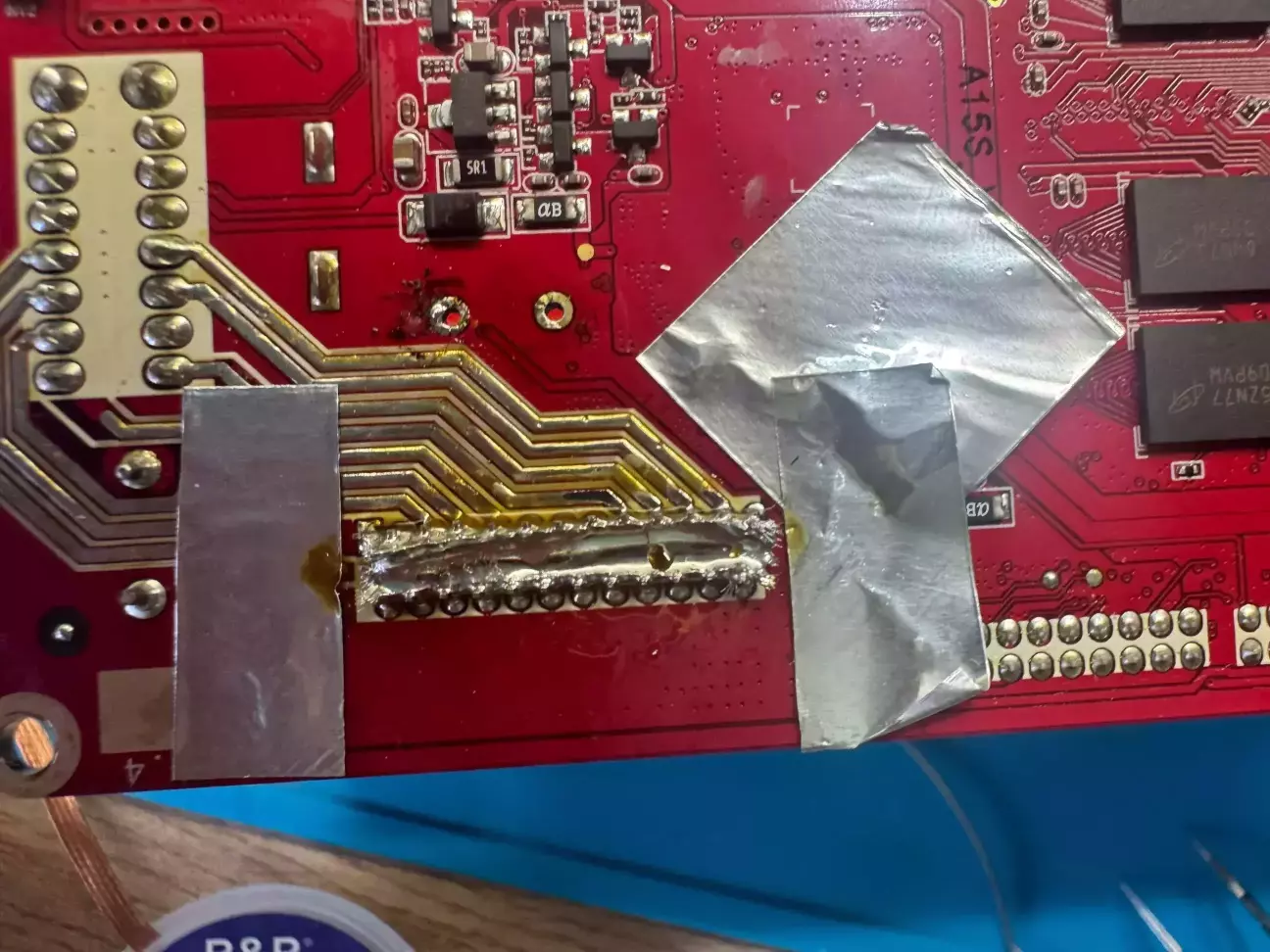

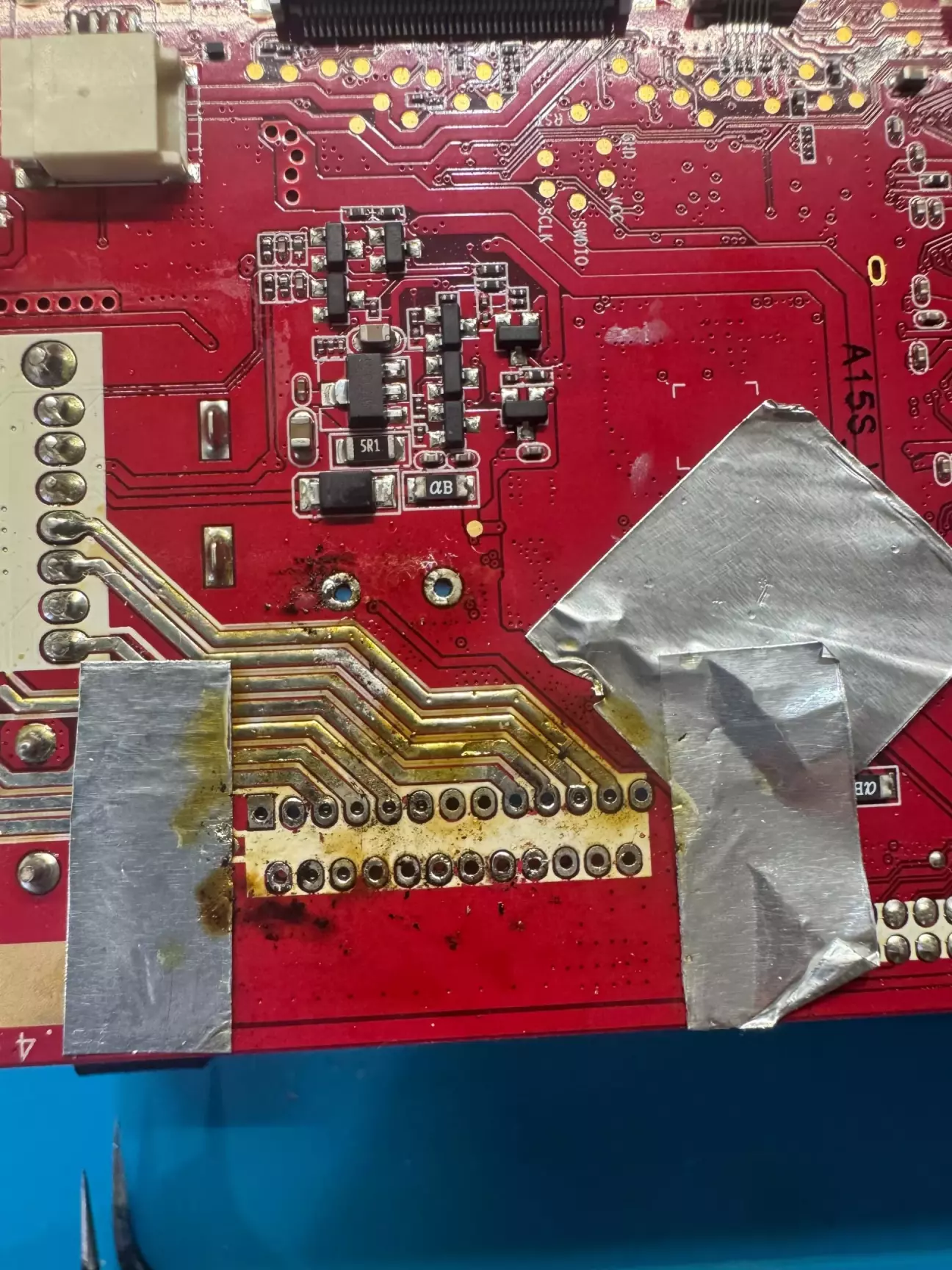

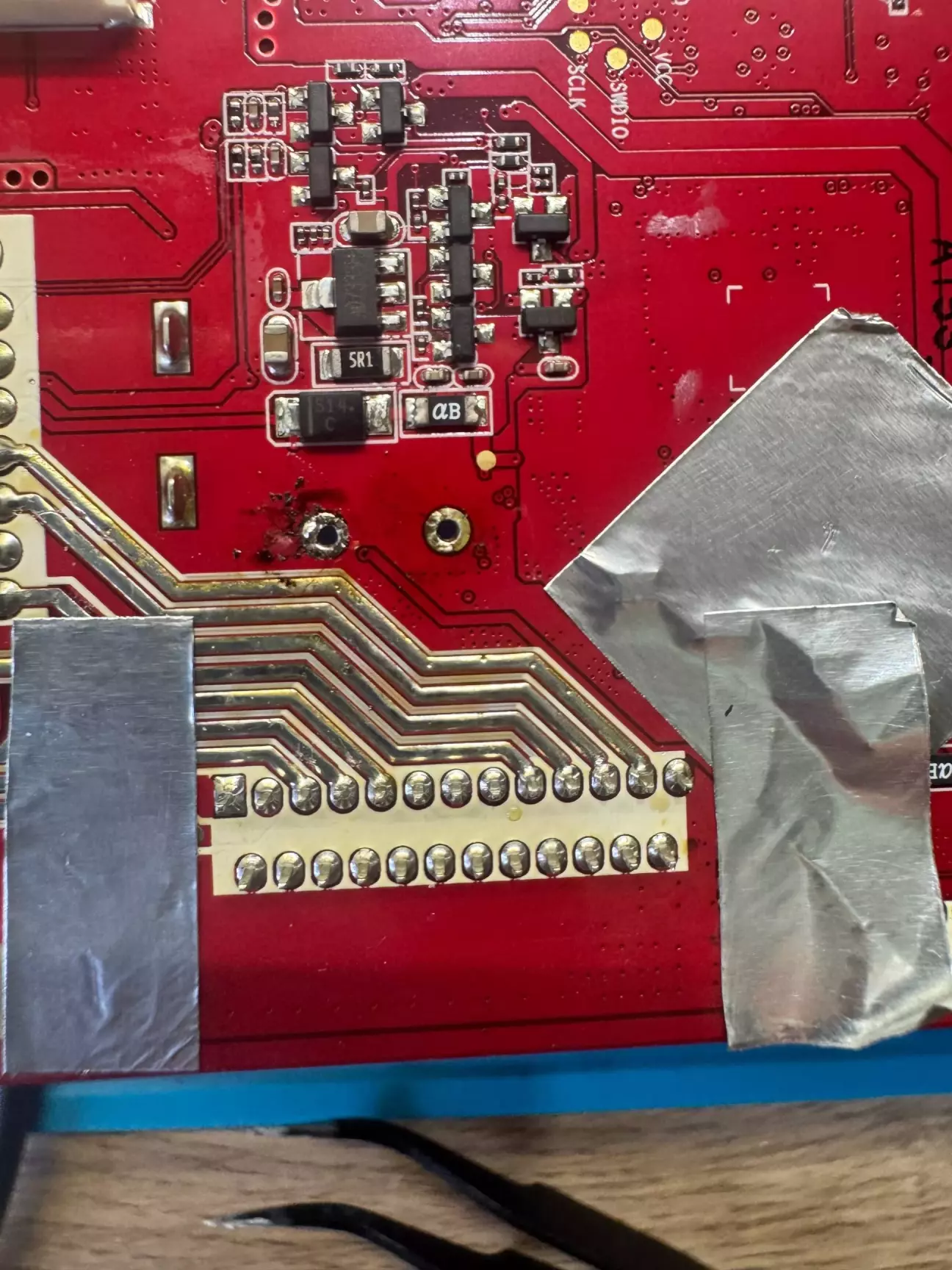

Але ми тут вже, мультимедіа переїхала через всю країну тому існує єдино вірне рішення - зробити все по максимуму і радіти. Клеїмо фольгований скотч, можете бачити що конденсатор я вже видрав. Нащо скотч, якщо поруч нічого дрібного немає, та просто, щоби не було місця для косяків.

300 градусів на паяльнику, починаю гріти своїм паяльником і ні, не виходить. Розробники плату зробили з дуже масивною землею і пропаяли доріжки від мосфета до розʼєму. 72Вт паяльник не може прогріти.

Варіанти що робити:

• Відкусити чи відламати мосфет, потім по одній нозі діставати (гівняний і непрофесійний, є ризик пошкодження плати);
• нижній підігрів градусів до 120-150. Маю такий, але мосфет стримить вниз на пару сантиметрів. Можливо, але не зручно, та і довго, поки пічка інфрачервона розкочегарить;
• термофен. Я це називаю - гайки всьому, клеїти фольгу всюди, або червоніти перед замовницею за поплавлені розʼєми. Не хочу, довго і муторно;
• Додати потужності на паяльнику. Взяти потужніший. Паяльники без регулювання по температурі для пайки кастрюль і радіаторів я давно повикидав, 72Вт вистачало завжди

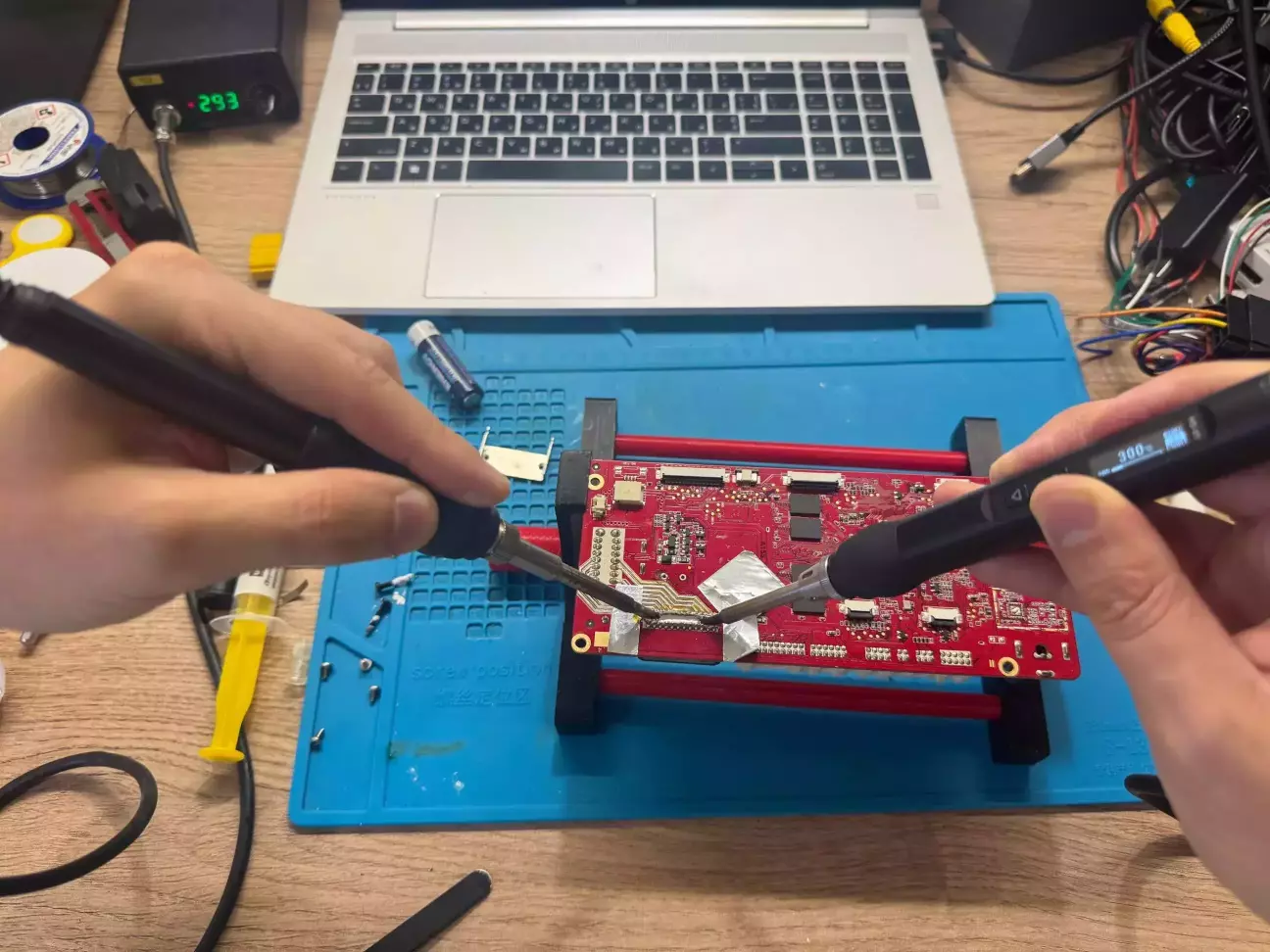

Ну що ж, беремо FNIRSI HS-01 і робимо double penetration (КАТЕГОРИЧНО НЕ ГУГЛІТЬ, особливо при дітях, я попередив. Звідкіля я цей термін знаю, я точно не знаю, здається з якогось політичного шкандалю, коли депутат в раді гуглив це під камерами журналістів).  Другий паяльник додає мені 65Вт. Дружина фоткає для вас.

Після того як плата прогрілась, один в сторону відкладаємо і все знімається ось так.

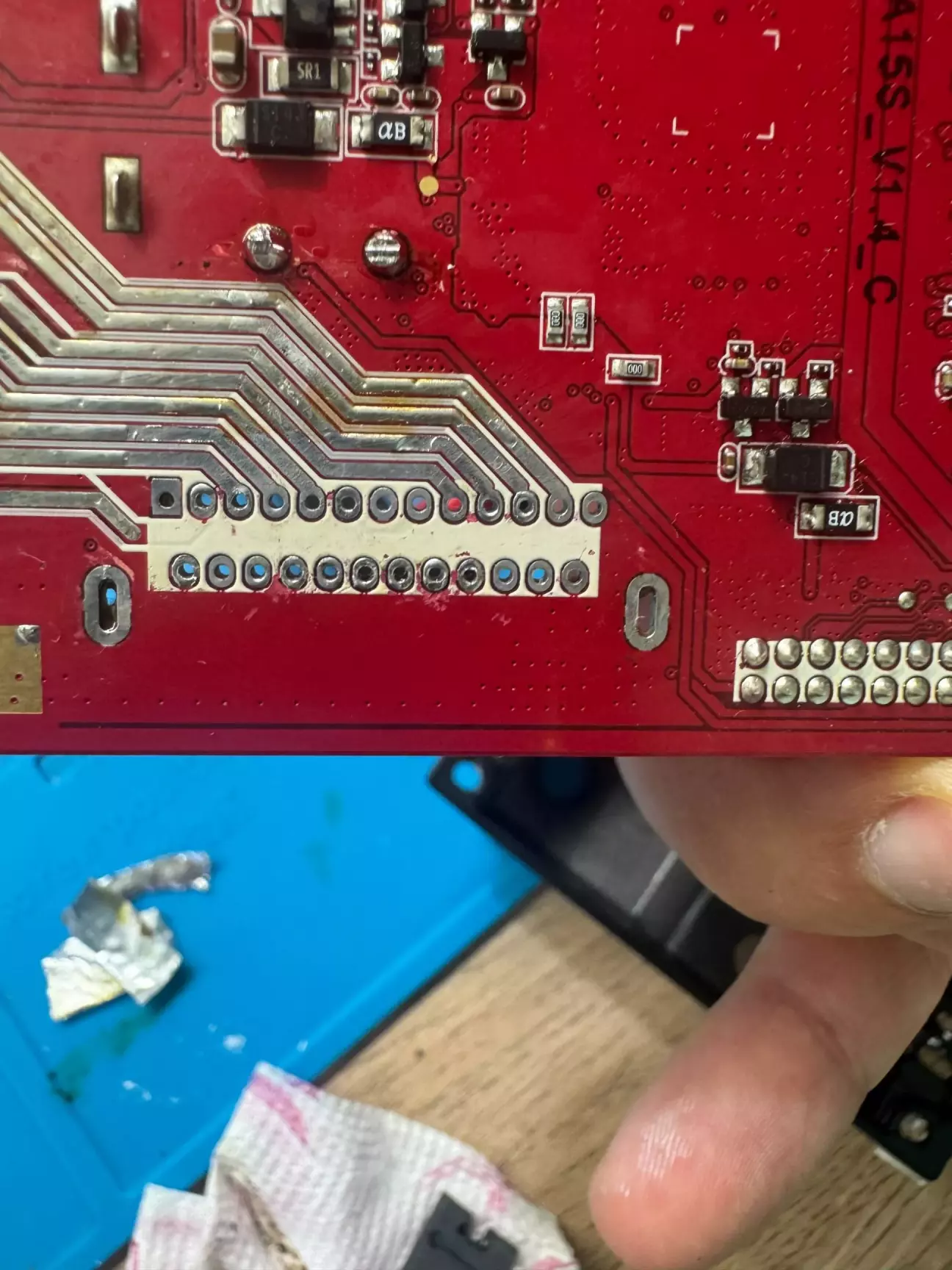

Відмилися. Так, є дрібні подряпини біля землі, де треба більше гріти (нижній ряд четвертий зліва і справа, але ніде до доріжок маску не проколупали.

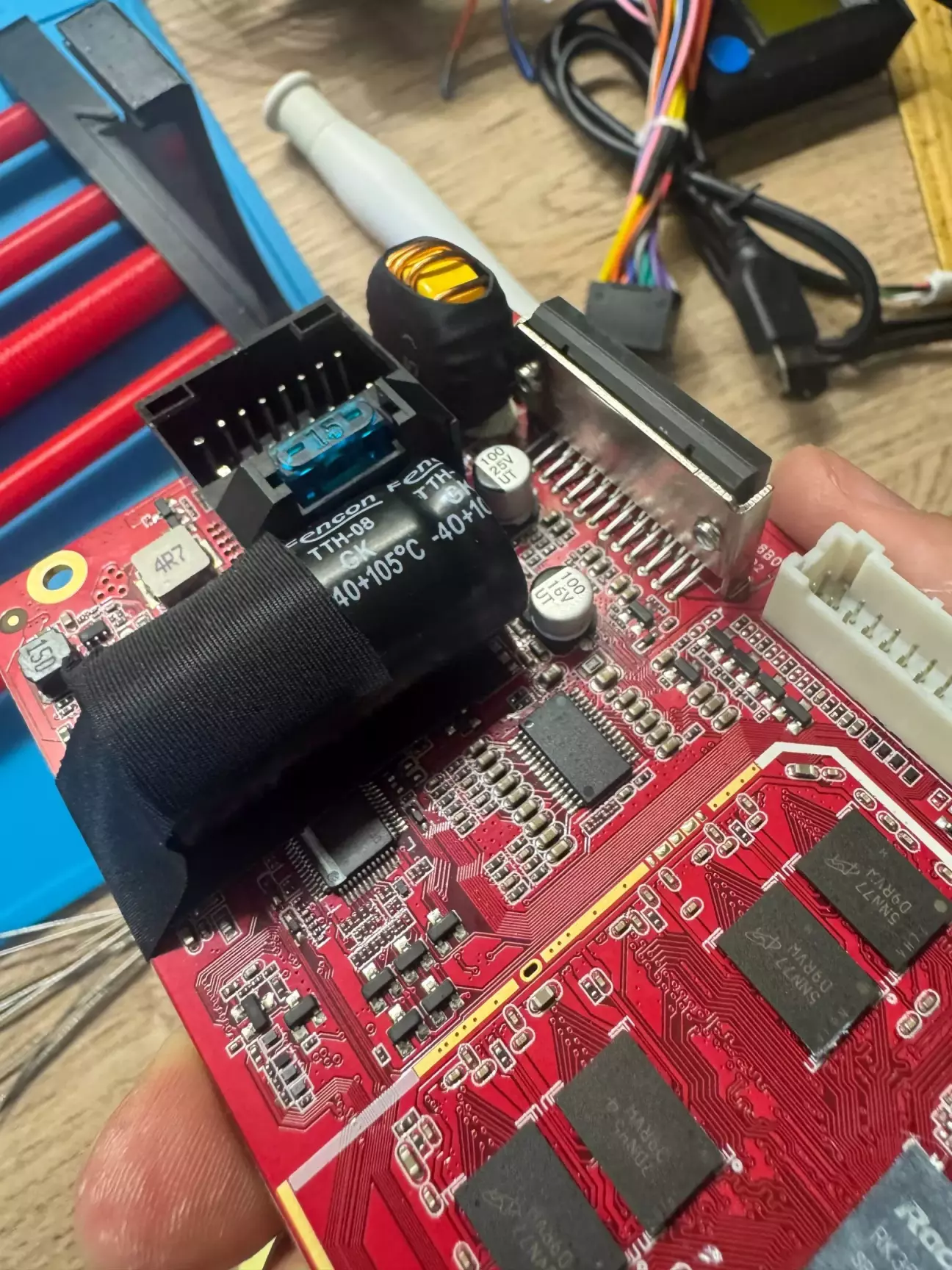

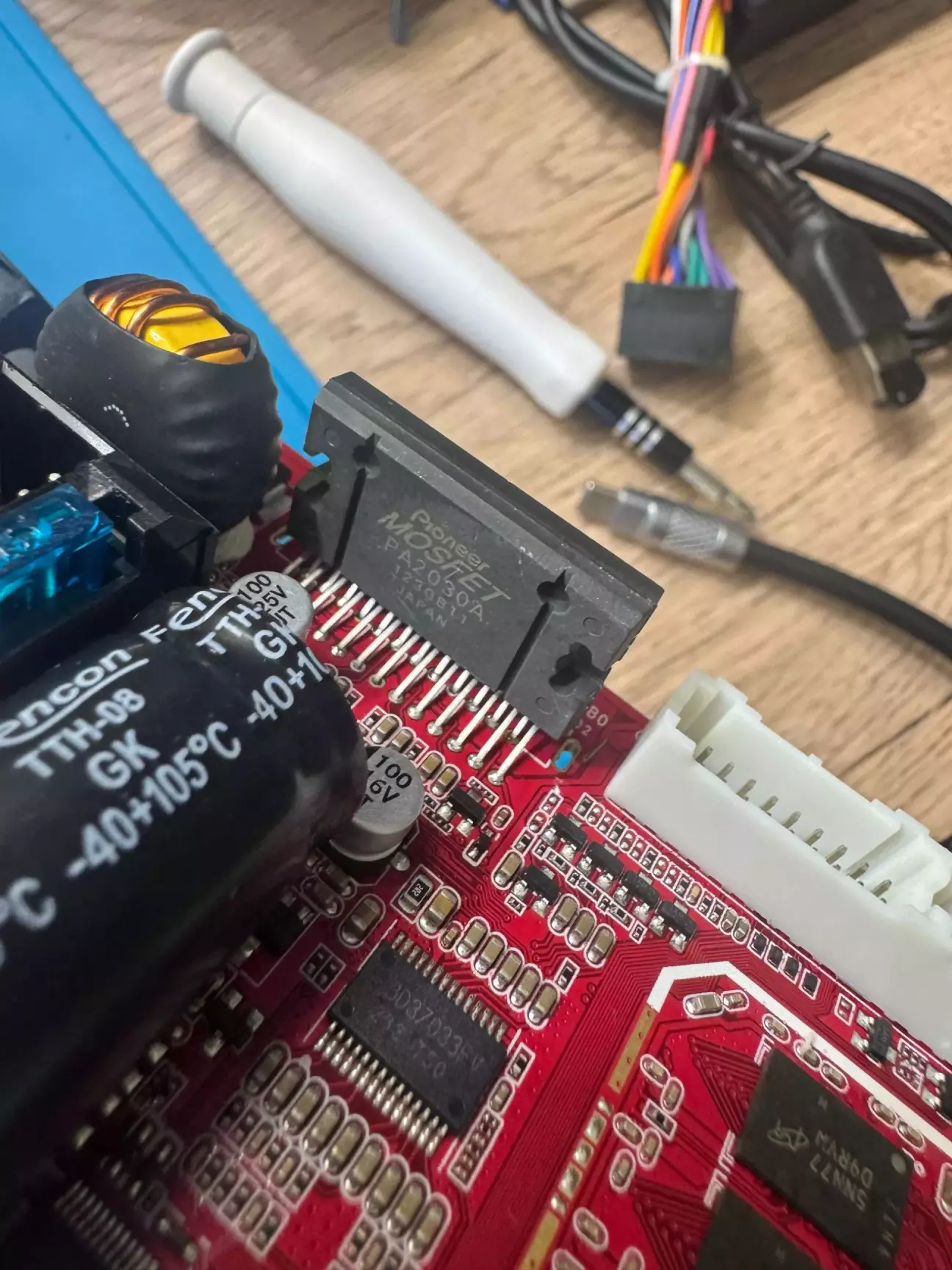

Pioneer PA2030A + 10000мкФ

Пластинка на місці, конденсатор зафіксував

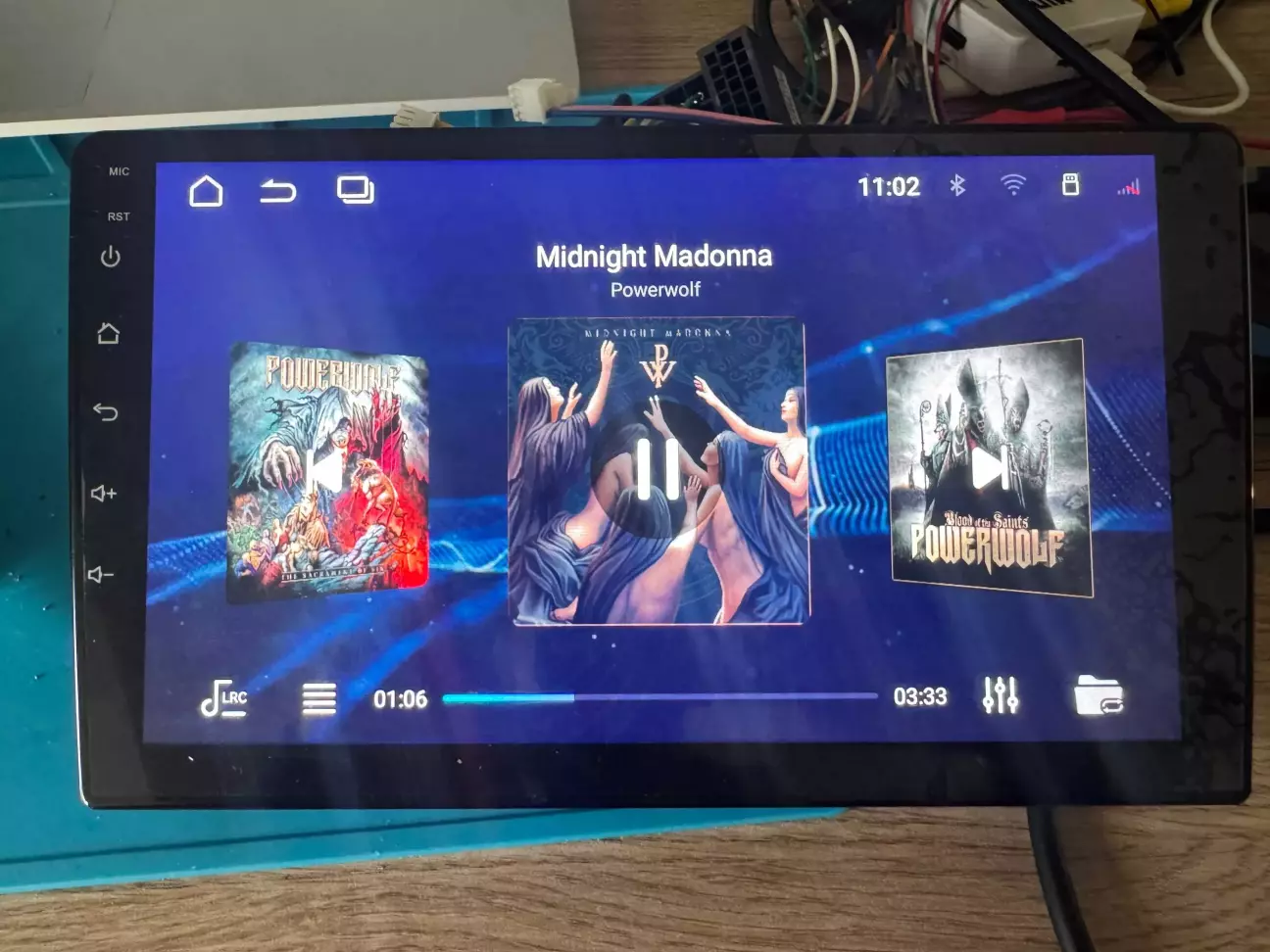

Музика моя з флешки. Як же класно тестувати звук Powerwolf-ом😀

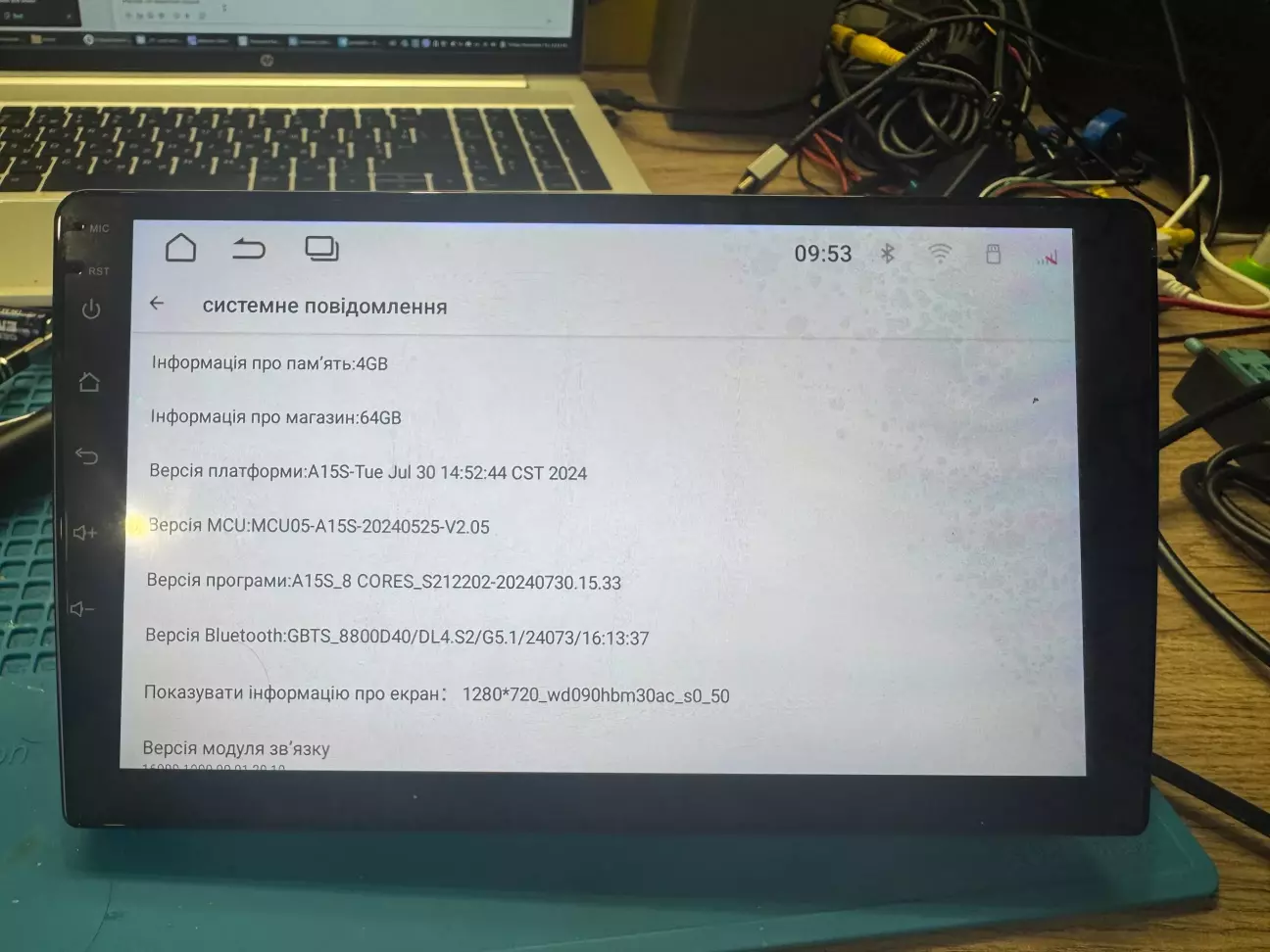

Про систему - це перше, що треба питати в продавців. Тут про кількість ядер прибрехали.

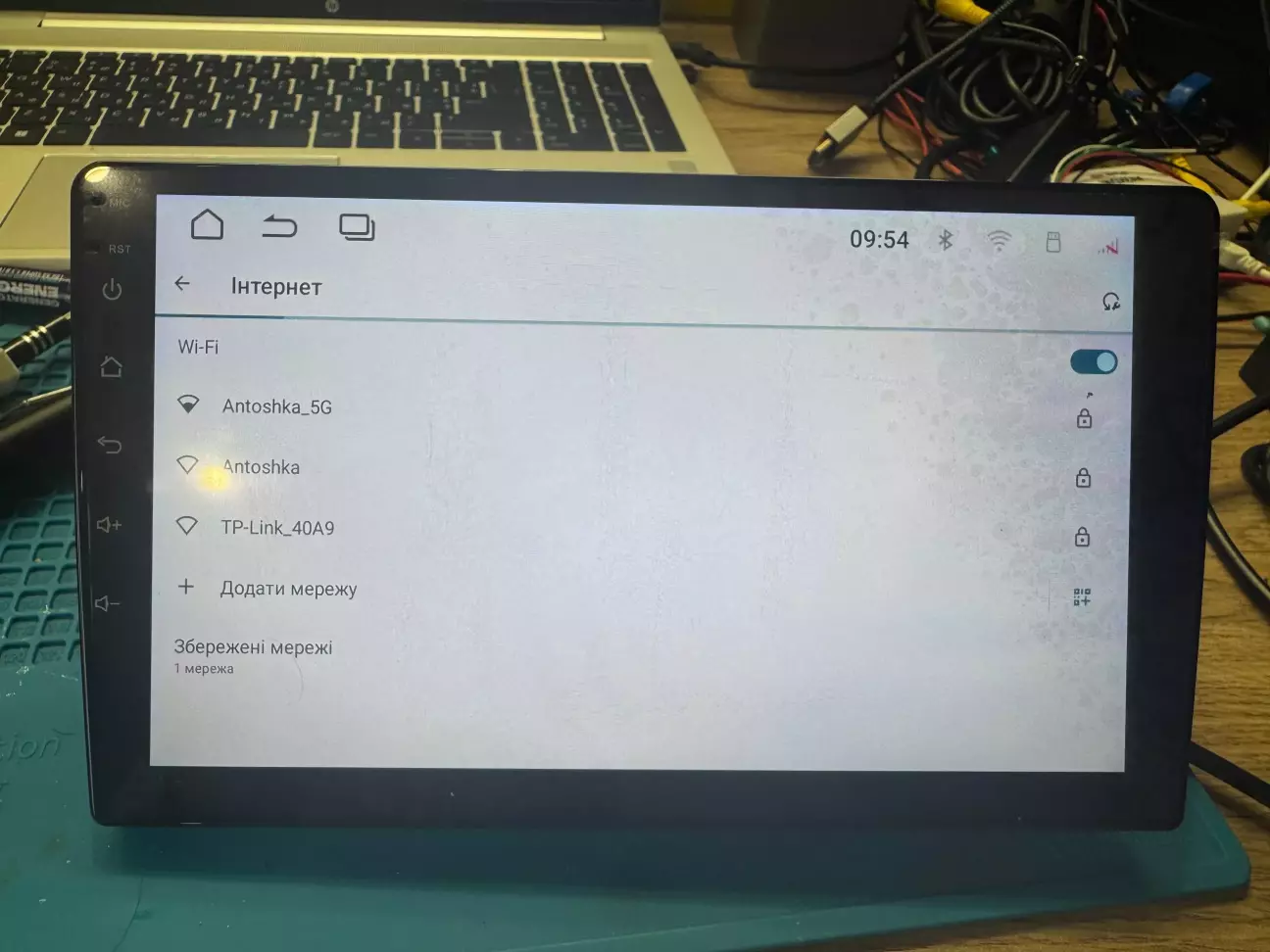

WiFi 5G підтримується

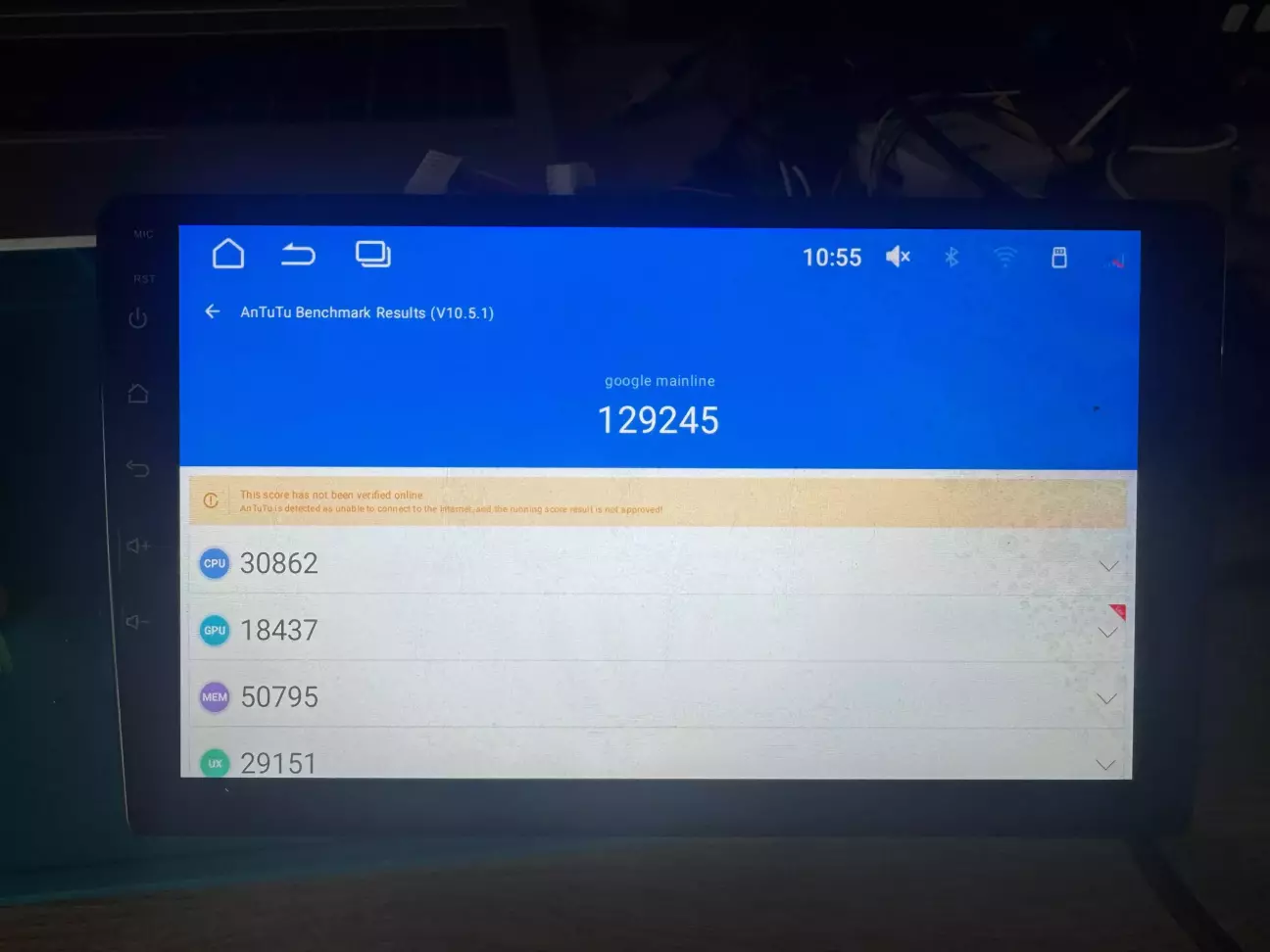

Antutu більше трошки ніж в FYT UIS8581A, ну 4 ядра, а що ви очікували?

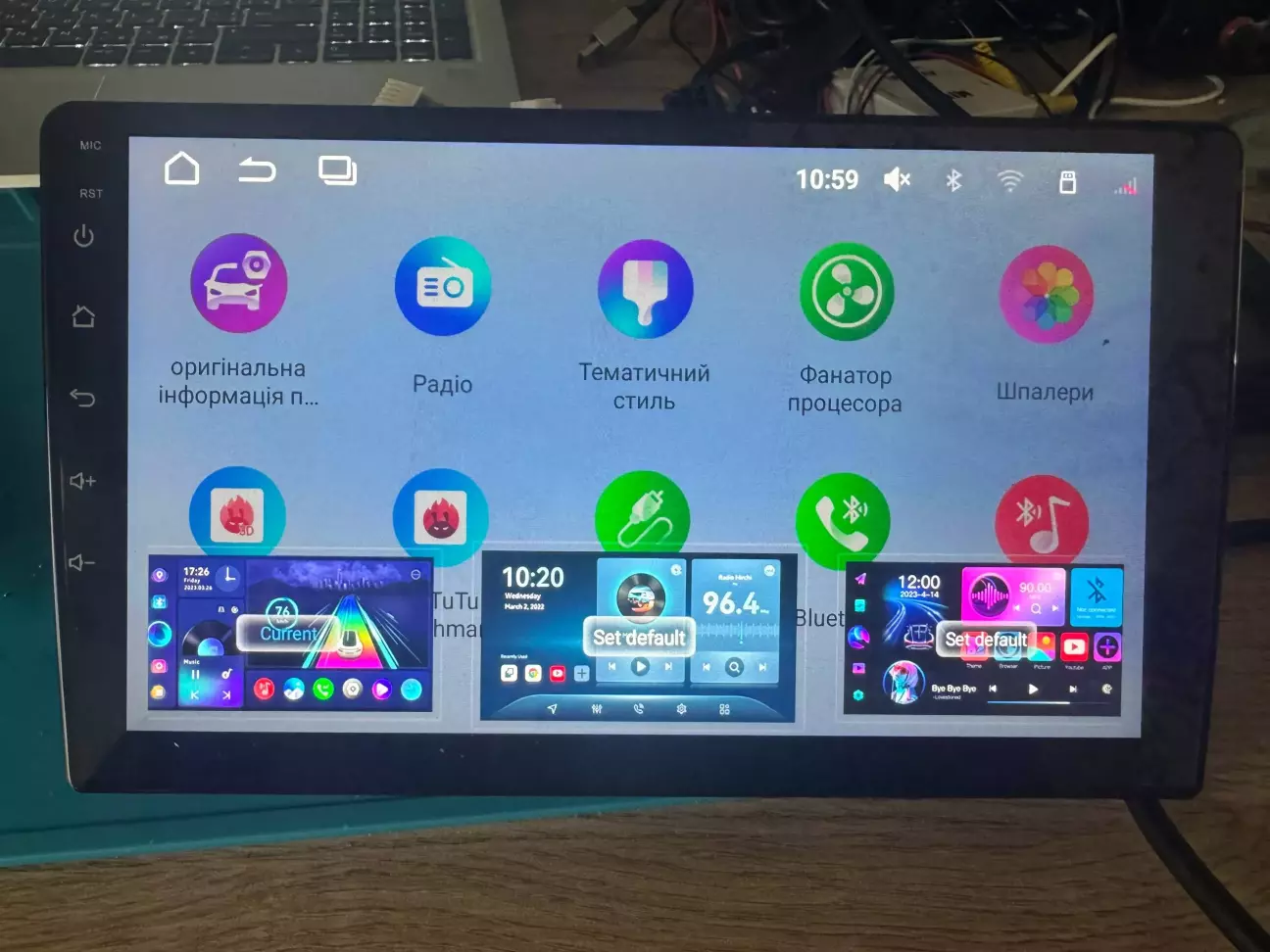

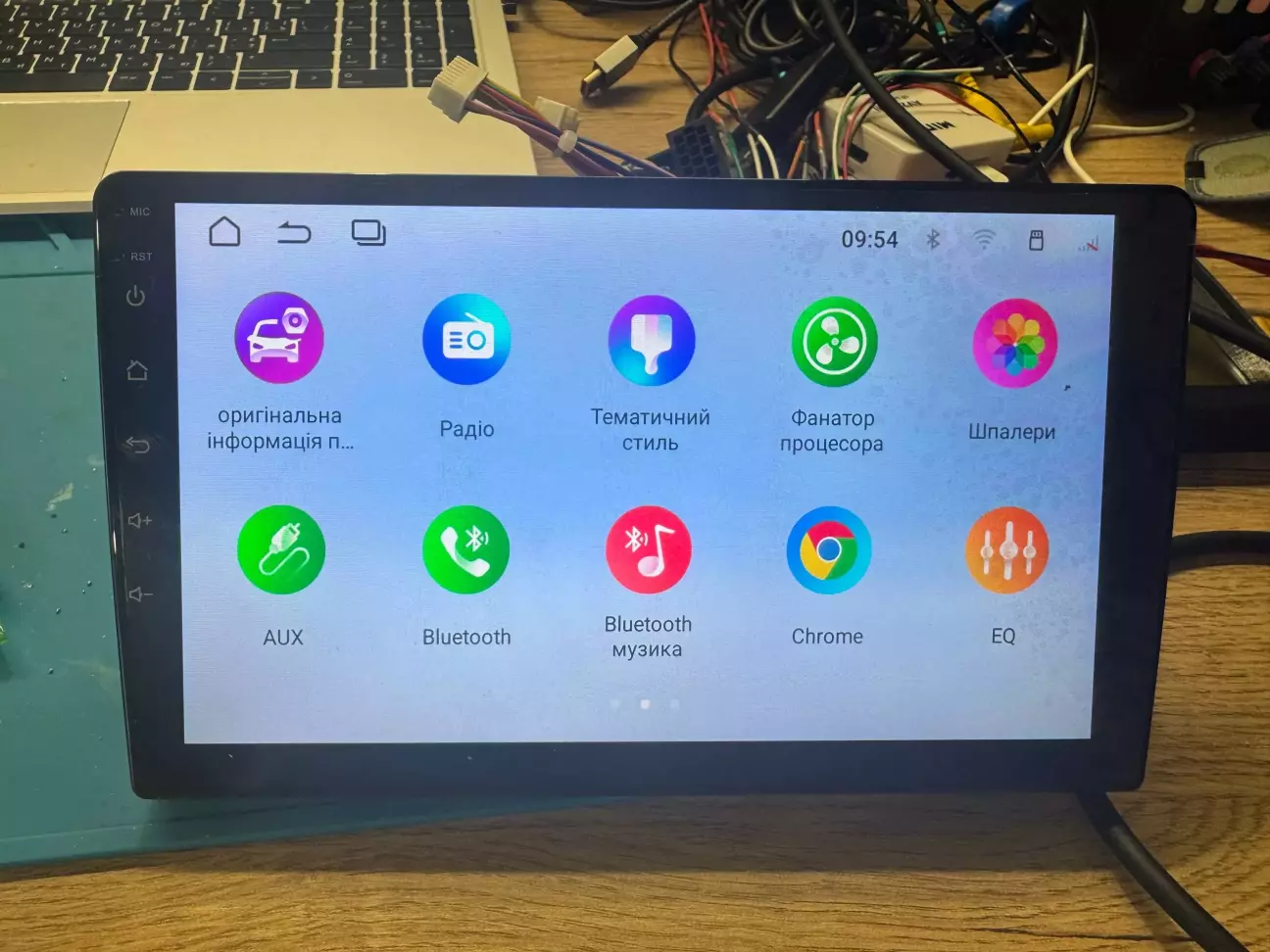

Що подобається - це кольорова гама лаунчера і їх кілька в системі. Але українська мова місцями - ну просто «фанатор процесора» і розробникам прошивки на то пофік.

В цілому, пристрій бюджетний, але з 360, з хорошим екраном і вже з чудовим звуком. Все залежить від ціни.
