Розпіновка роз'єму кнопок керування електро склопідйомників (в дверях водія) MPM PS160

Всім привіт! Можливо комусь пригодиться дана інформація, а саме розпіновка роз'єму кнопок керування електросклопідйомниками.

Блок кнопок такий же як і у Chery QQ (S11).

Розпіновка така: (читається з права на ліво)

1.Заднє праве скло вверх
2. Заднє праве скло вниз
3. ?
4. Пусто
5. Переднє праве скло вверх
6. Переднє праве скло вниз
7. Пусто
8. Пусто
9. Заднє ліве скло вверх
10. Заднє ліве скло вниз
11. + від замка запалювання
12. -
13. Переднє ліве скло вверх
14. Переднє ліве скло вниз
15. Пусто
16. Пусто

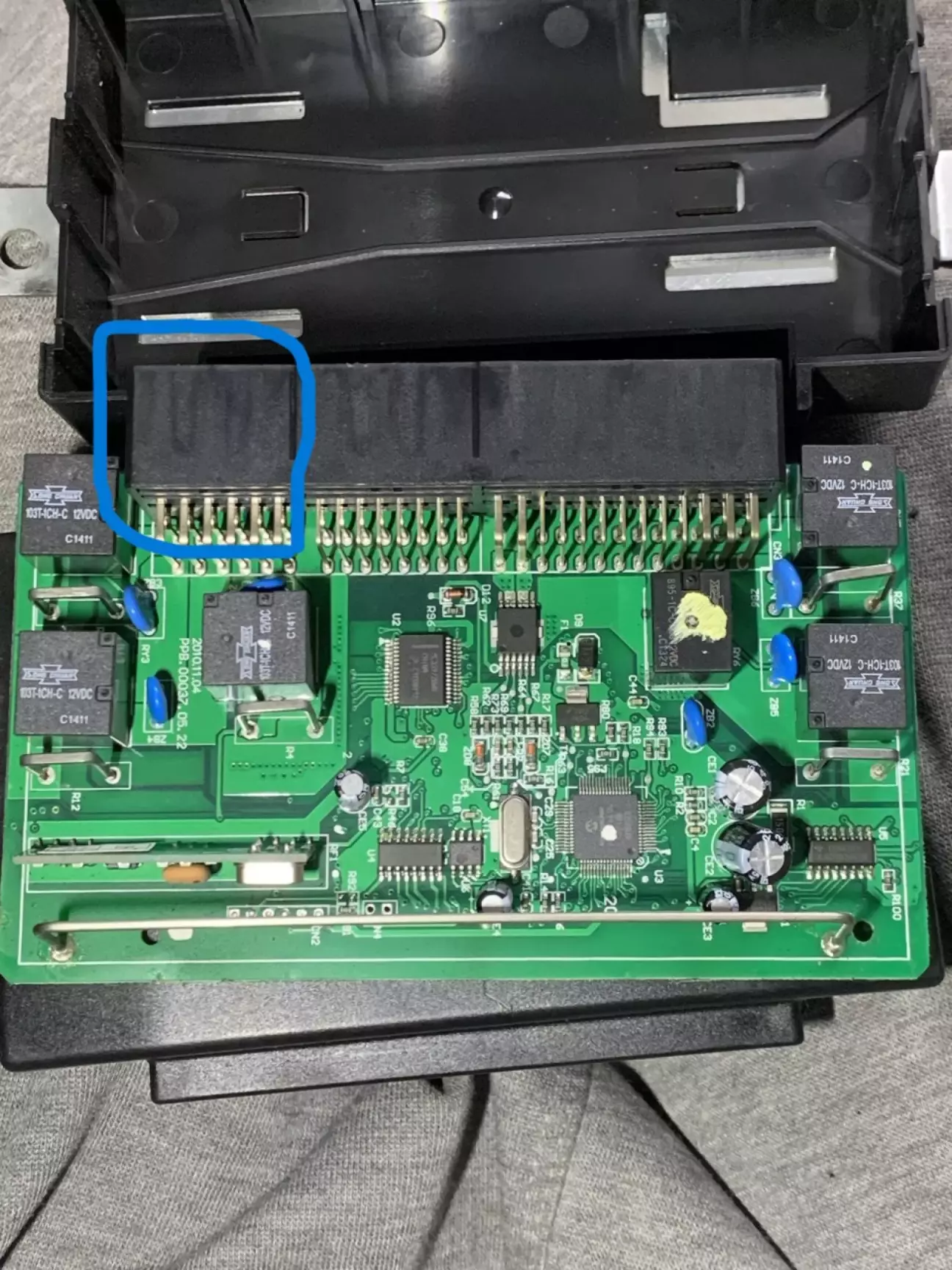

Провода з блоку кнопок під'єднюються у малий роз'єм блока BCM (фото додаю)
