Opel. Astra H / Zafira B.

Создание адаптера для работы по диагностике и программированию CIM на столе .

И простой вопрос

Почему цвет разъемов на CIM модуле разные?

На одном Серый/коричневый На другом Черный/ Коричневый ??..

Теперь все по порядку .

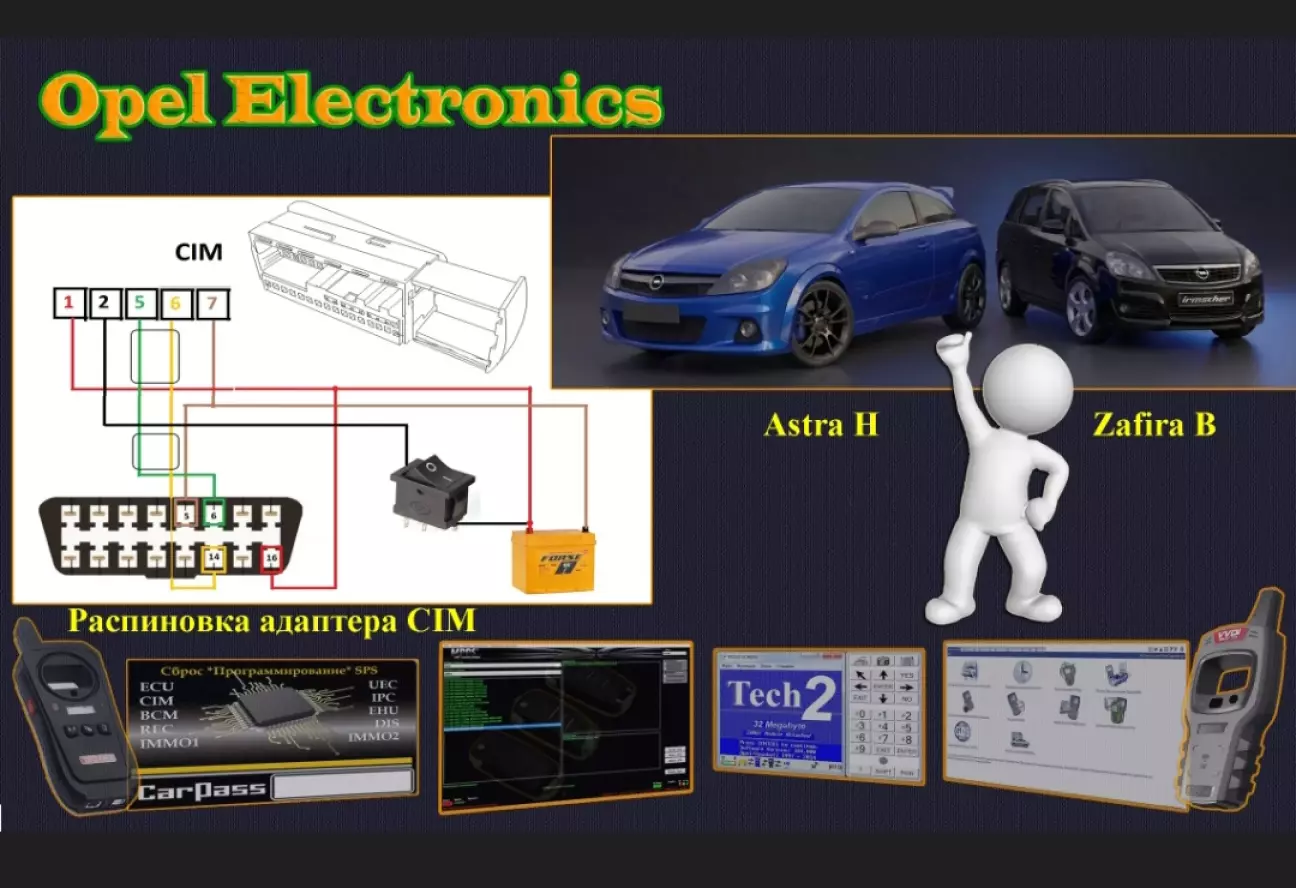

Для удаленной работы необходимо подключить модуль к питанию и линии диагностики в нашем случае адаптер будет иметь такое подключение

Основное питание

Питание замок зажигание

Can шина

Масса

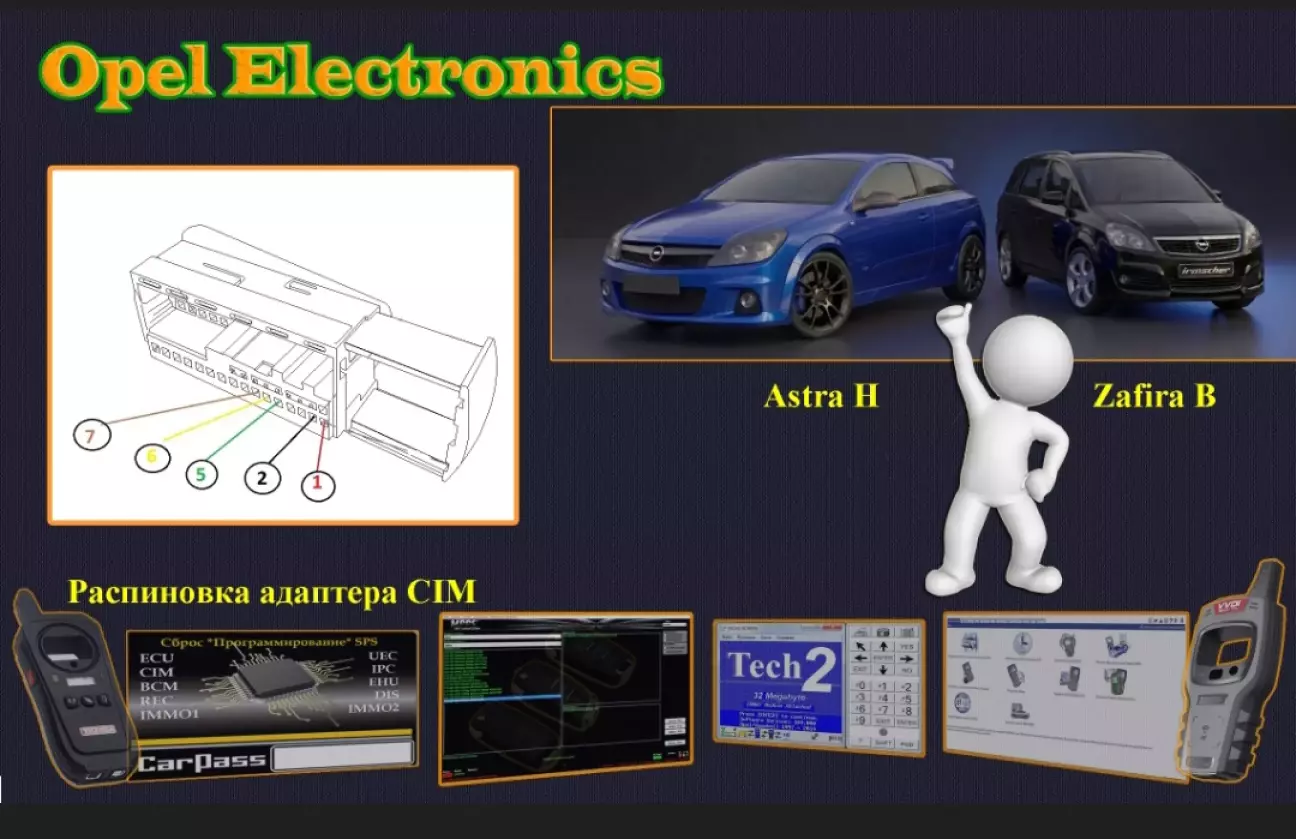

Так же далее представлена сама распиновка разъема CIM модуля для данного подключения .

При выборе CIM так как они взаимозаменяемы стоит обрашять внимание не только на то что

Есть ESP нет ESP

Подушка на два разъема или один разъем

НО и на то что это CIM с Астра Н или Зафира Б.

Замена может быть проблемной так как разъем разный

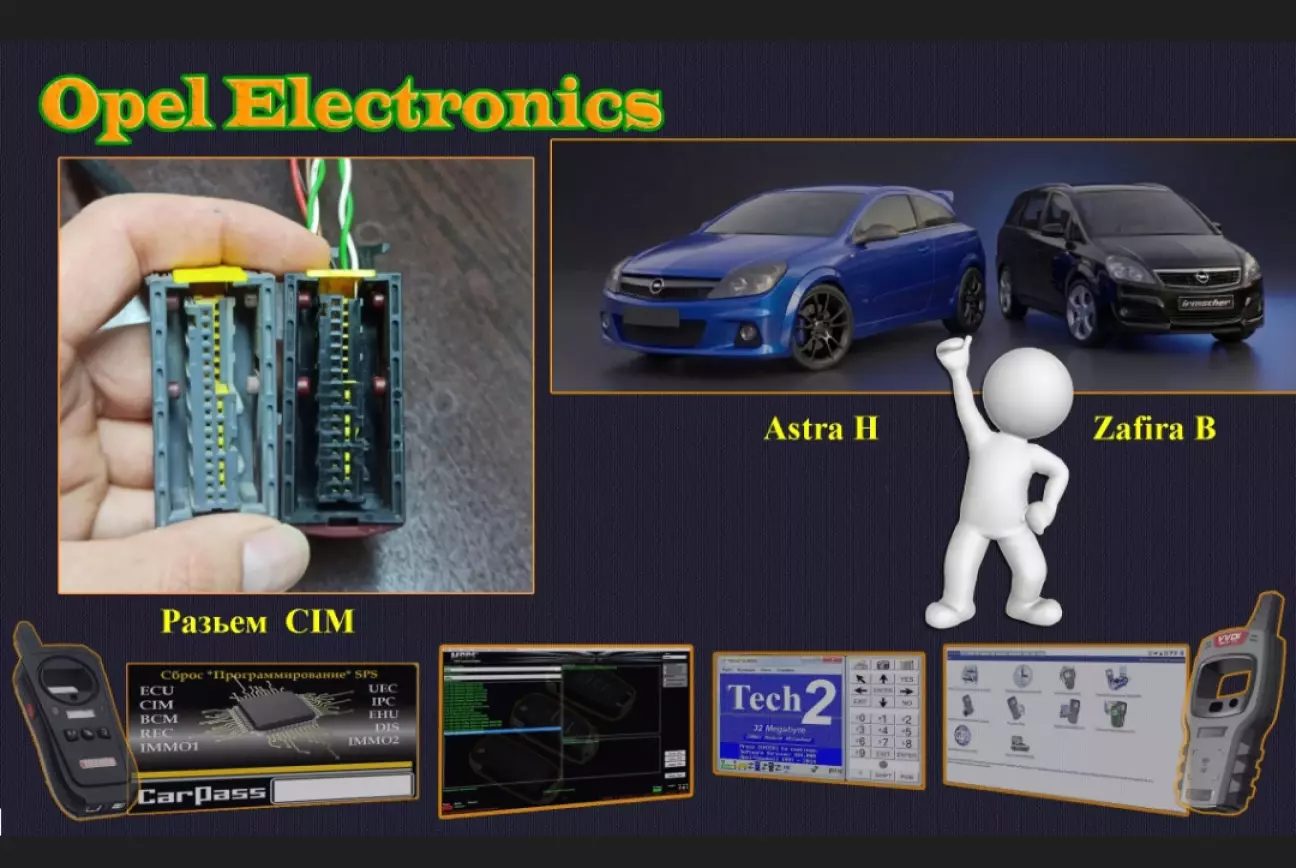

Астра Н -- Черно/ коричневый

Зафира Б--- Серо/коричневый

И они разные по внутренним направляющим

В корпусе CIM есть двое направляющих для разъема которые расположены или вместе Астра или разведены Зафира .

Тут можно или сменить крышку разъема или спилить направляющие.

Более подробно все представлено в видео .

Правильных покупок и удачных ремонтов .
