Dot - Анімована цифрова емблема автомобіля, встановлення

Що ж, ще раніше натрапив на рекламу в Instagram, пов'язану з анімованим значком логотипу для BMW. І хоч мав завжди сумніви, чи я готовий щось таке ставити. Адже з однієї сторони виглядає круто, а з другої сторони, це неоригінал, а значить може розцінюватись як колхоз.

Зрештою, бажання щось таке мати таки перемогло і недивлячись на немалу ціну, вирішив замовити як подарунок на своє день народження.

Багато пояснень, що до чого, тут не буде, адже багато відеороликів можна знайти в інтернеті. Тому я залишаю вам посилання, ось тут.

І переходимо до всього іншого. Замовив я ще це в кінці липня і розумів що перші поставки ще навіть не відбувались, тому очікувати швидкого виконання замовлення я не став.

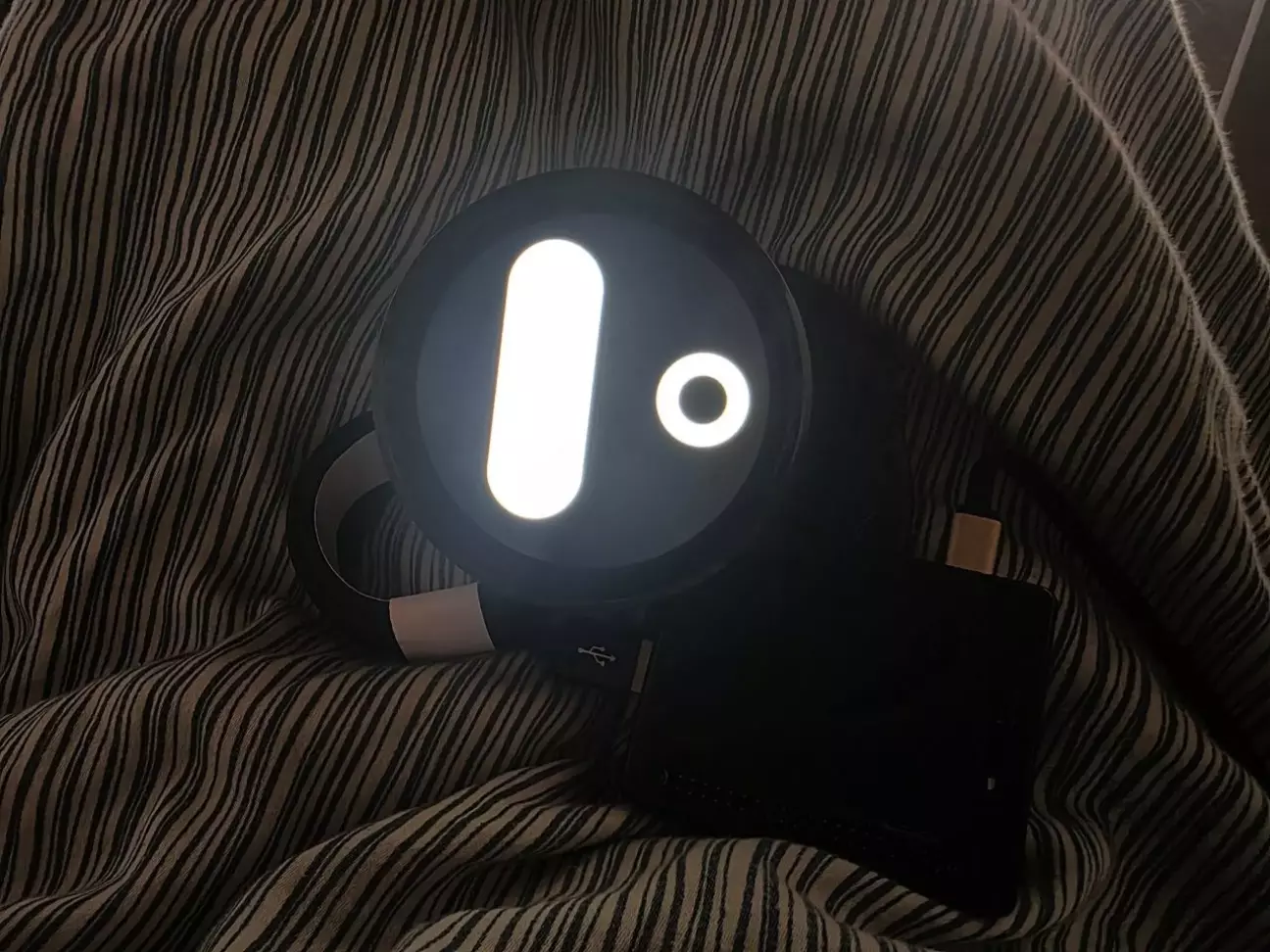

Але ось буквально на днях, омріяний комплект таки прийшов мені. Відразу після розпаковки, я усе підключив вдома в ліжку та заживив від ноутбука, адже цікаво ж, як працює:

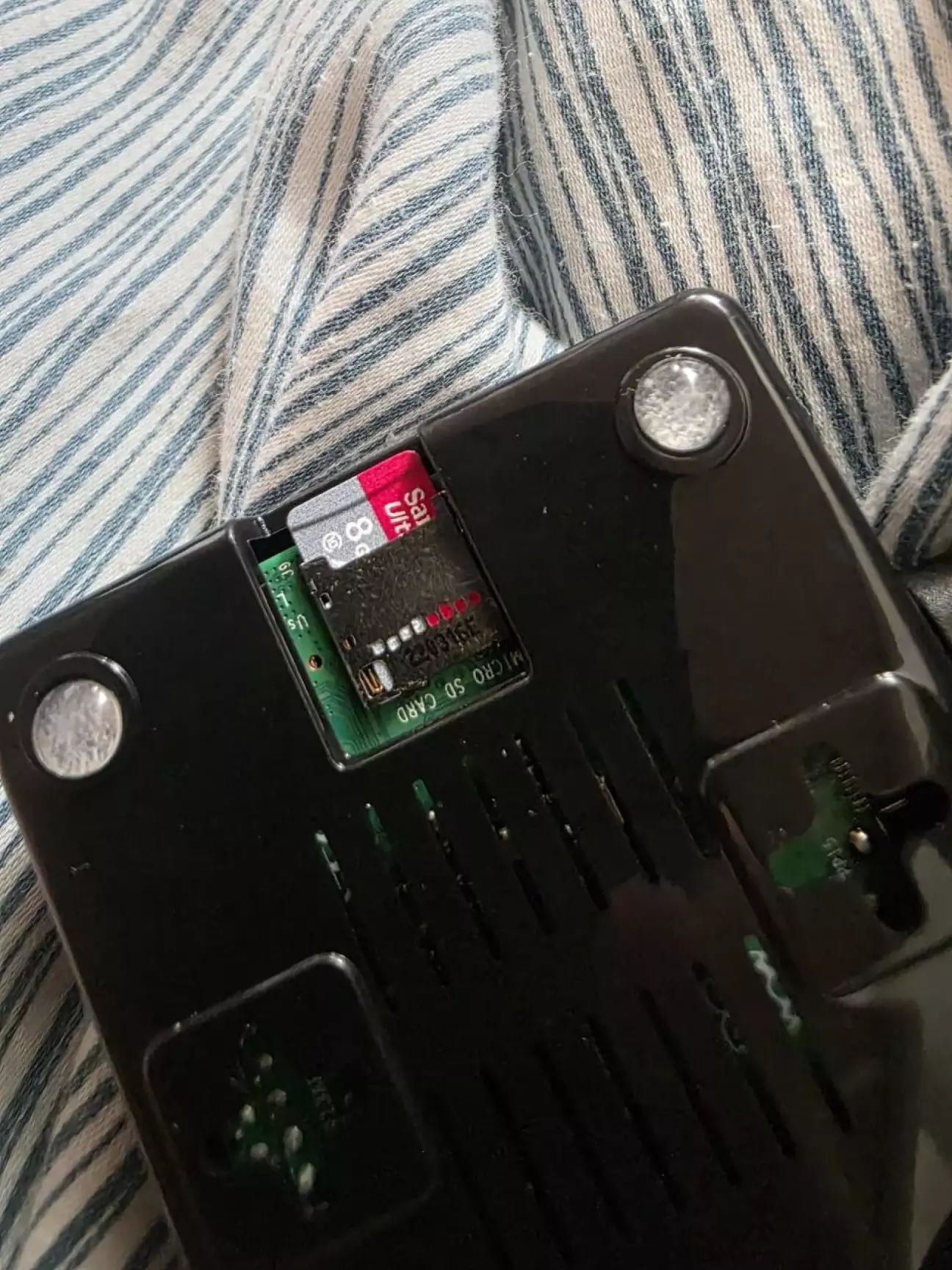

Все виглядає якісно, окрім того, що я здивувався, так як у контролері за внутрішню пам'ять відповідає звичайна SD карта:

До вихідних я не витримав, то вже в п'ятницю після роботи побіг в машину, з надією, що встигну все встановити до вечора.

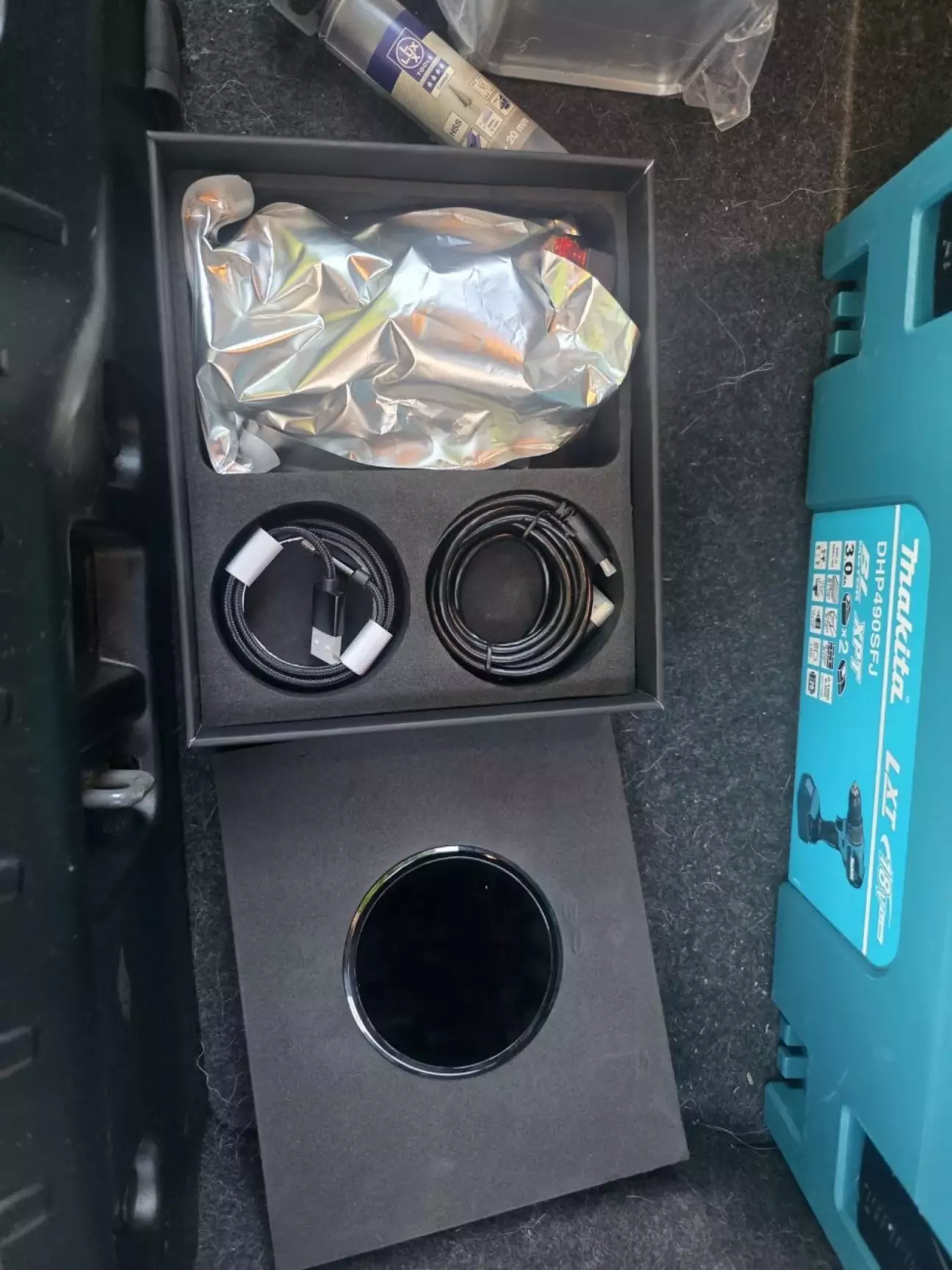

Комплект складається зі всього, що нам потрібно для встановлення: дисплей логотип, усі кабелі, контролер та перехідник для прикурювача (ми його розглянемо пізніше).

Взагалі туторіалів із встановленням вже достатньо, тому на кожному кроці зупинятись я не буду, а просто поділюсь своїм досвідом.

Основною для мене було проблемою те, що потрібно зробити дірку у багажнику. І не те, щоб я боявся робити такі дірки, але все таки щось таке робити у автомобілі, як мінімум доставляє купу неприємних думок.

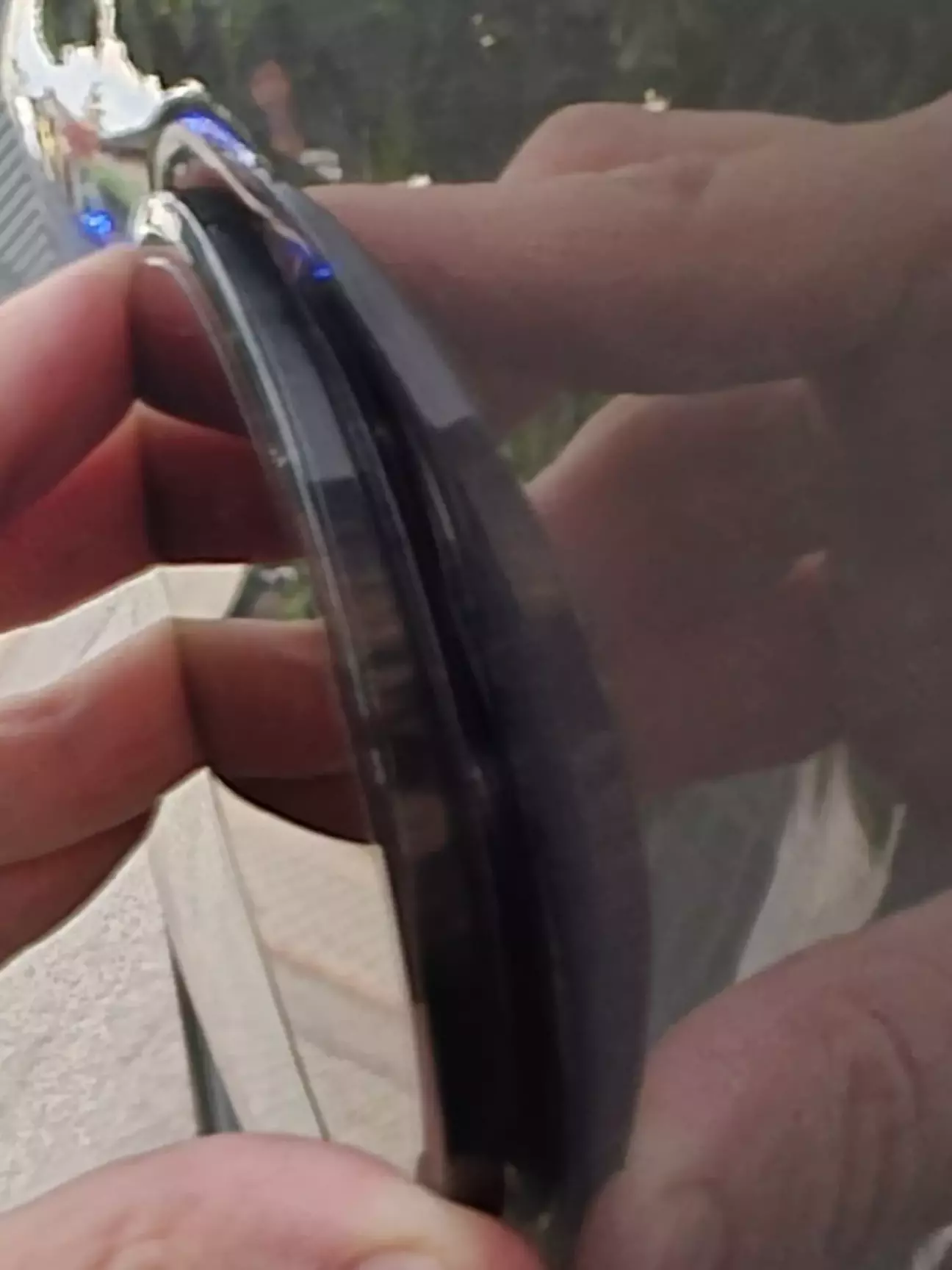

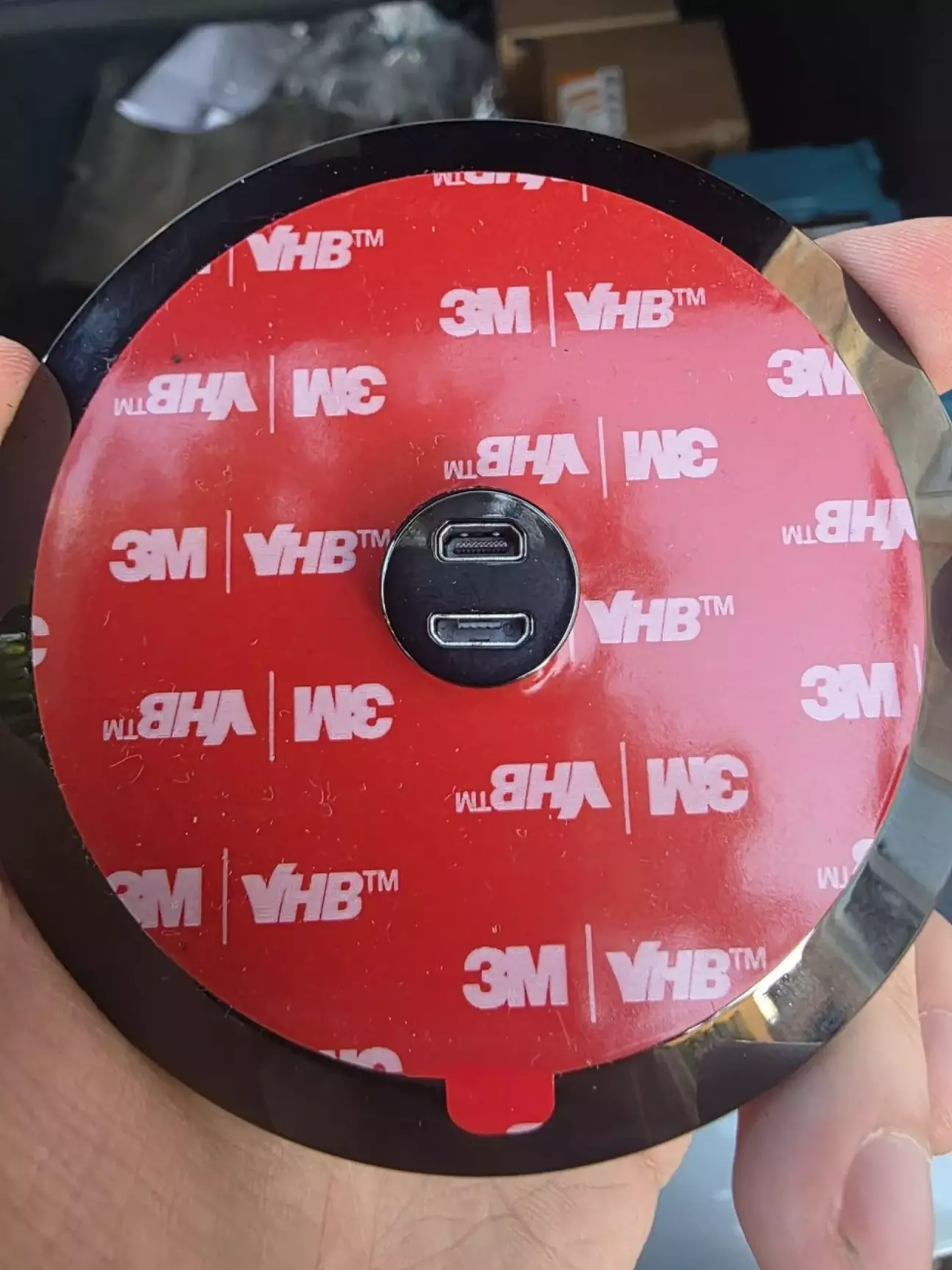

Пов'язано це з тим, що ззаду дисплея розташовані два роз'єми для живлення та передачі картинки:

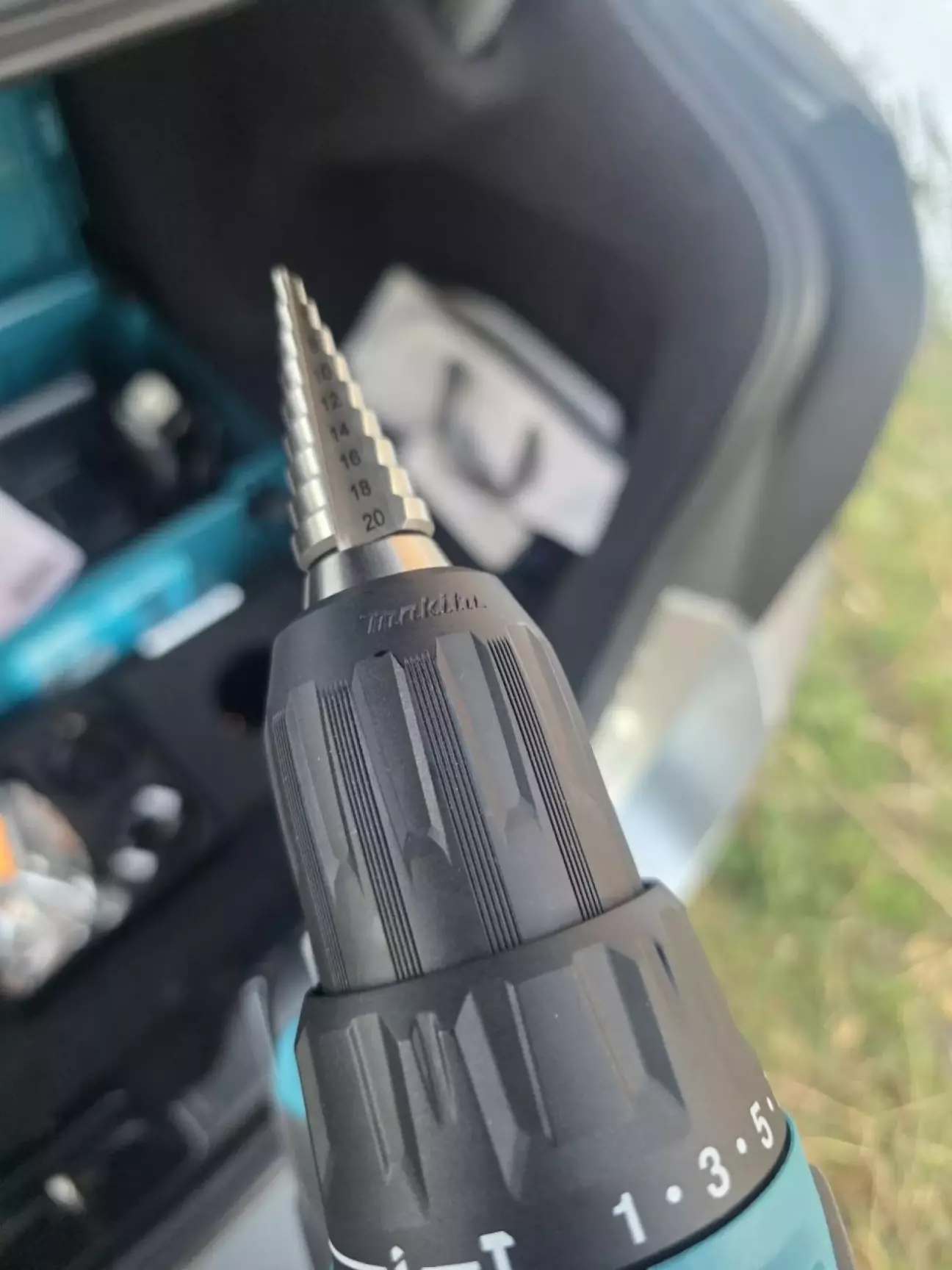

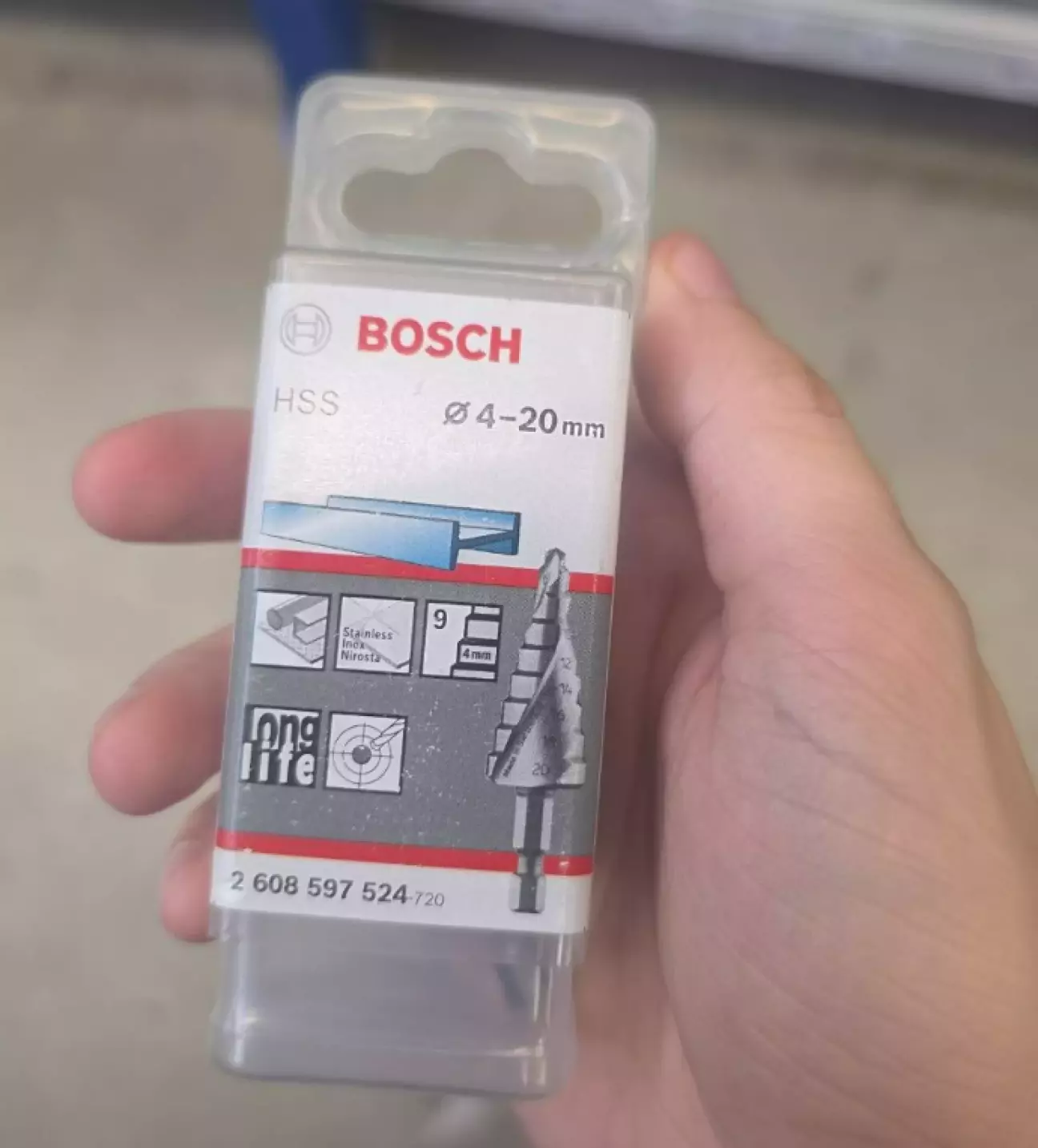

Завдяки @justdudik , трішки вийшло відразу підготуватись та відправився за покупками. А основне чого мені не вистачало, це свердла для металу, яким гарно можна буде зробити отвір

Щось дешевше знайти не вийшло швидко, тому прийшлось купувати Bosch

Купив також малярну стрічку і цинковий спрей для захисту від корозії. Адже багажник зі сталі і бажано хоч шось таки зробити, щоб потім не було сюрпризів.

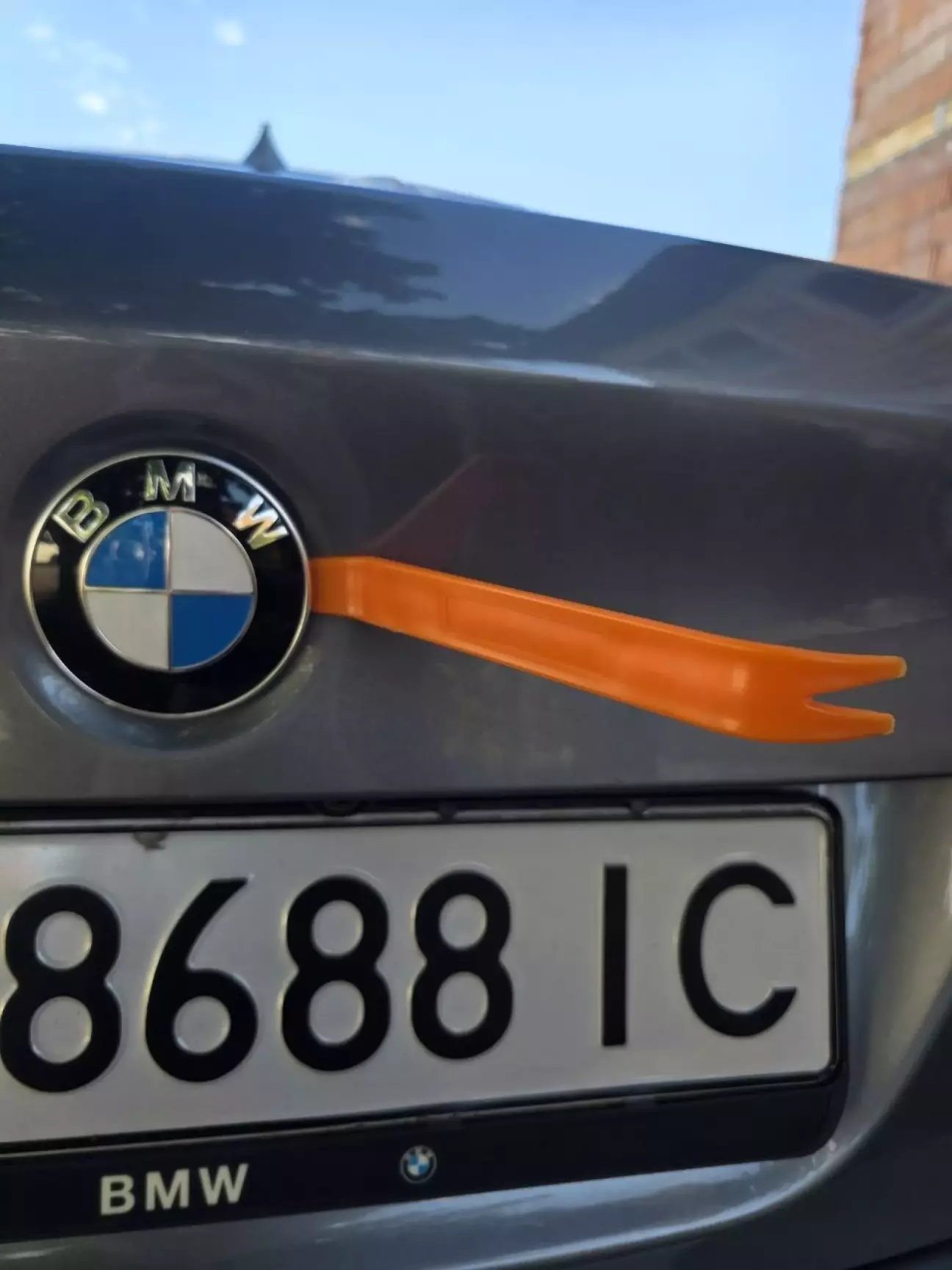

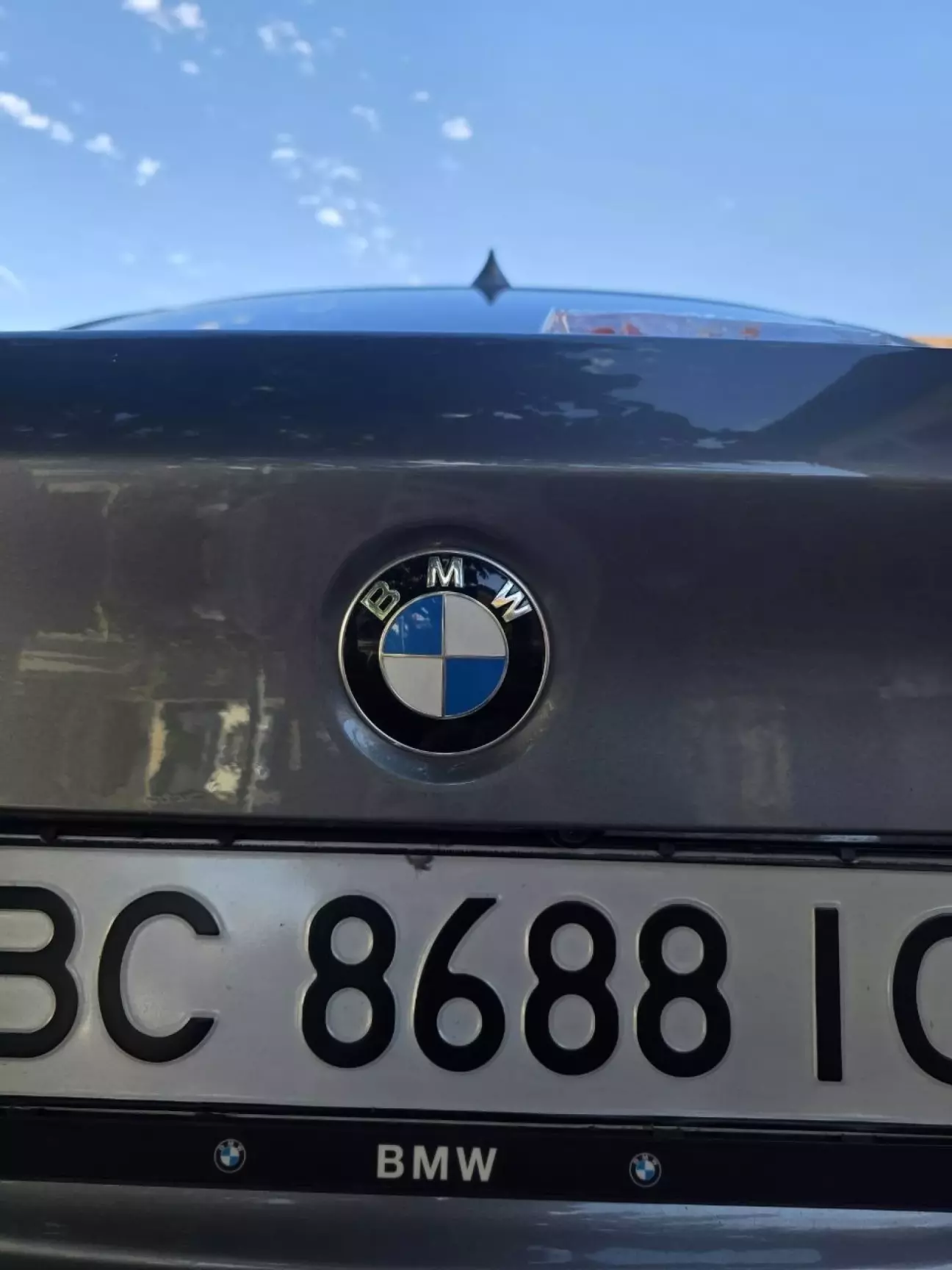

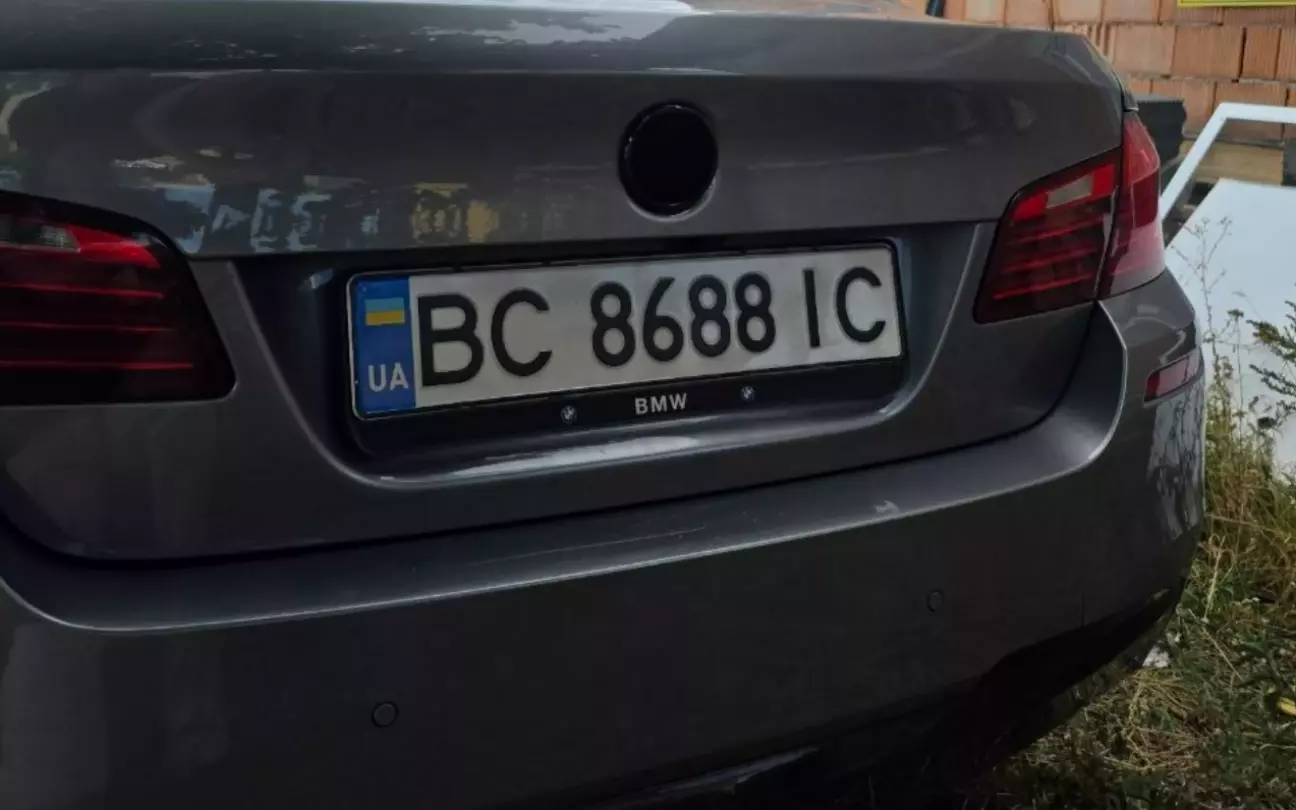

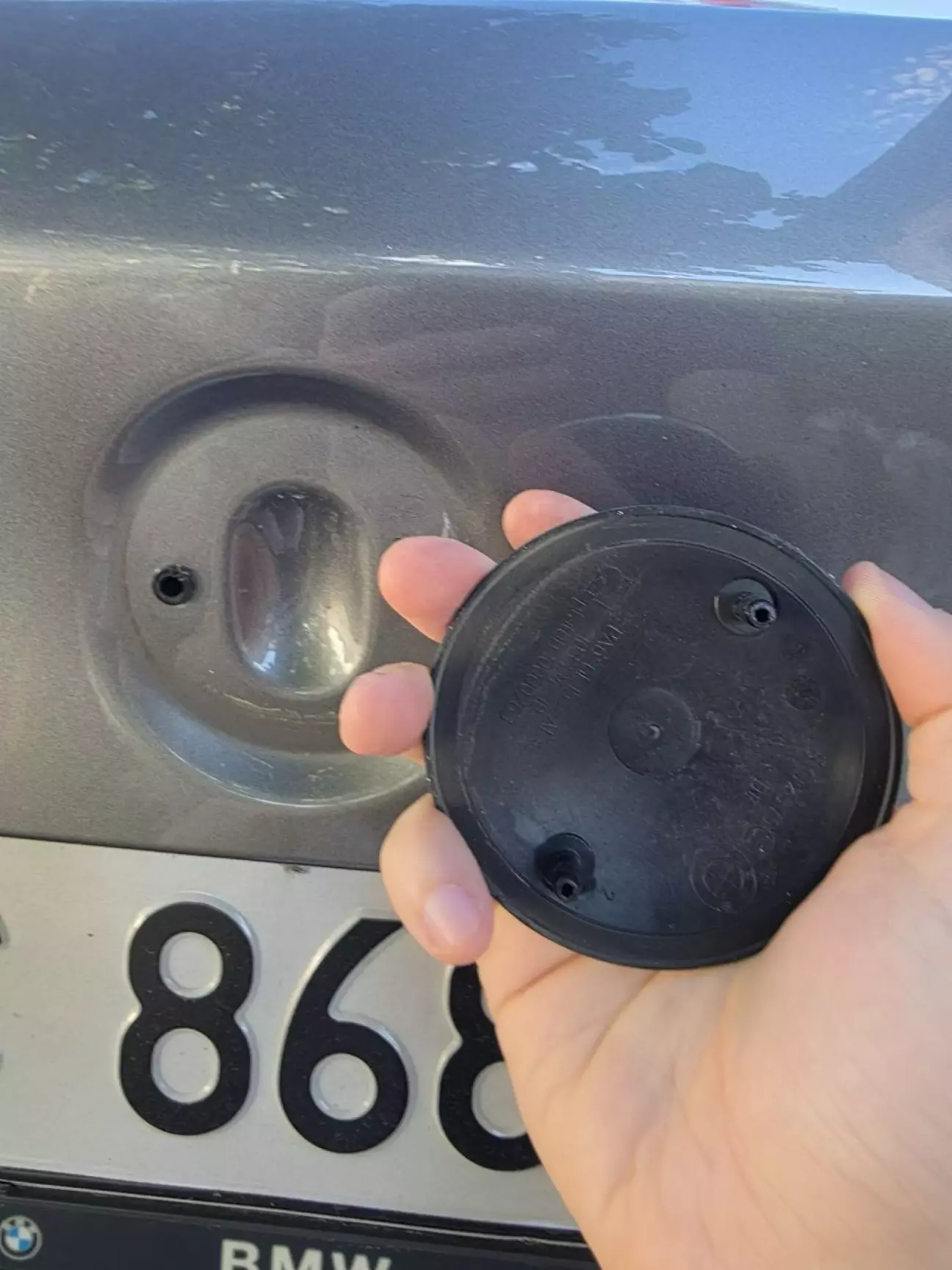

Першим ділом позбавився я значку, який зняти було не так і складно:

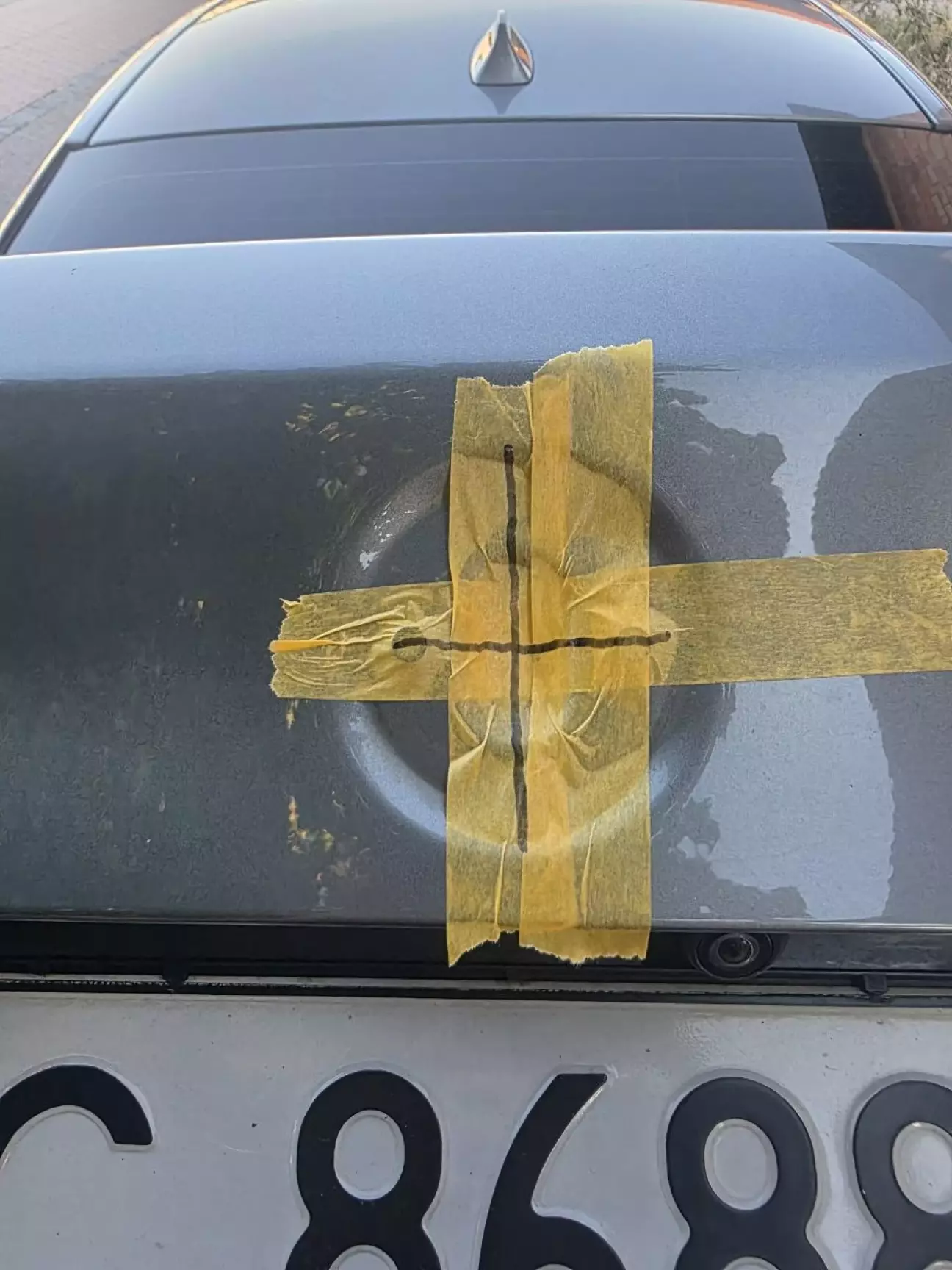

Потім сам не знаю навіщо, але намалював собі уявний центр, який і так малював на око, то напевно сенсу було мало. Але ж так треба 😁:

Ну і підготувавшись морально, приступив до найгіршого:

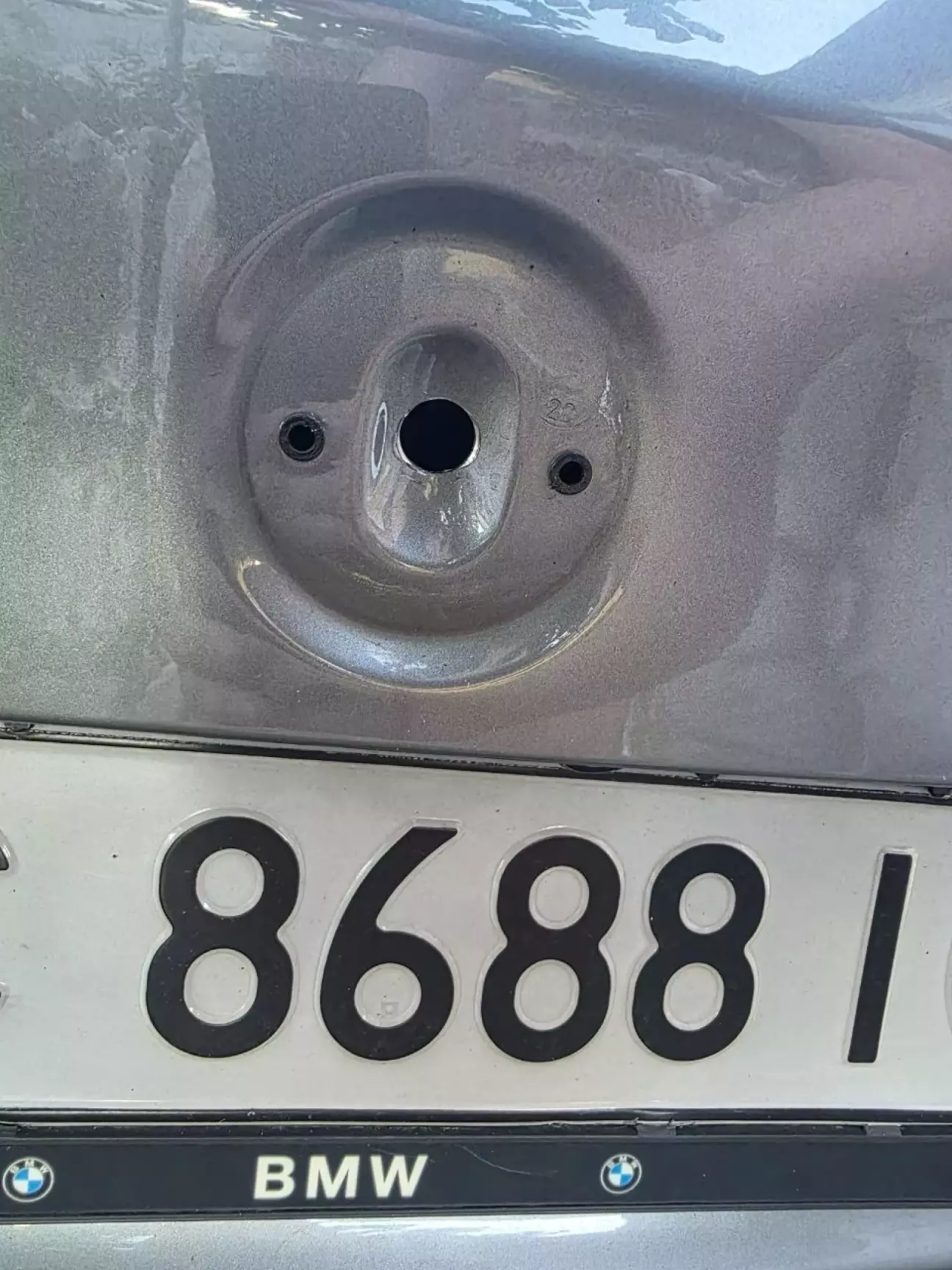

Як мені тепер здається, я переборщив, адже можна було залишити трішки менший отвір. І трішки зачепив краску, ну як вже є.

Після того ватною палочкою промазав отвір цинковим спреєм і дав йому трішки підсохнути.

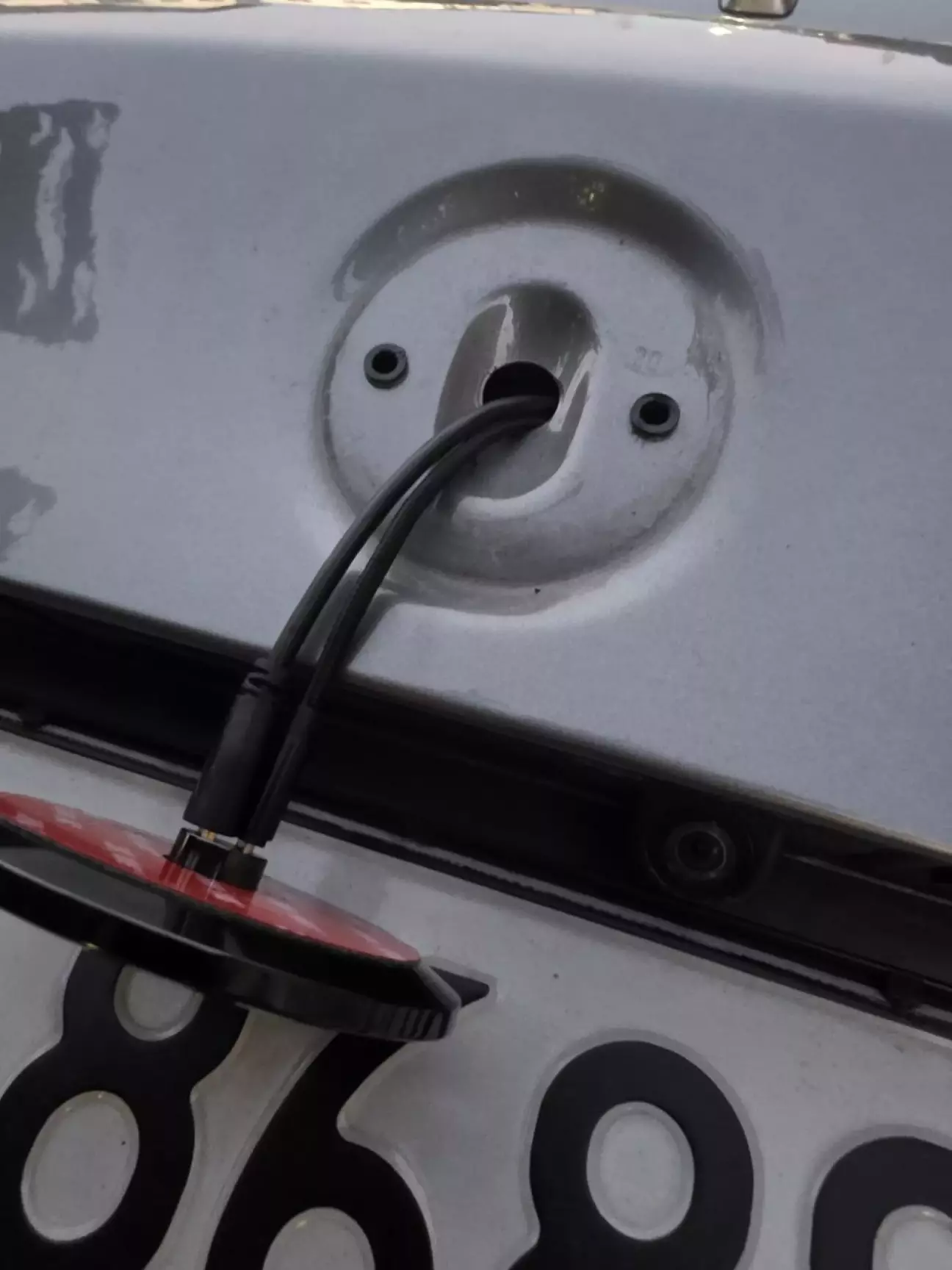

Нажаль вже починало темніти, тому моє бажання зробити максимум фото, трішки підзабулось. Так як хотів встигнути все зробити до повної темноти. Тому просто фото процесу:

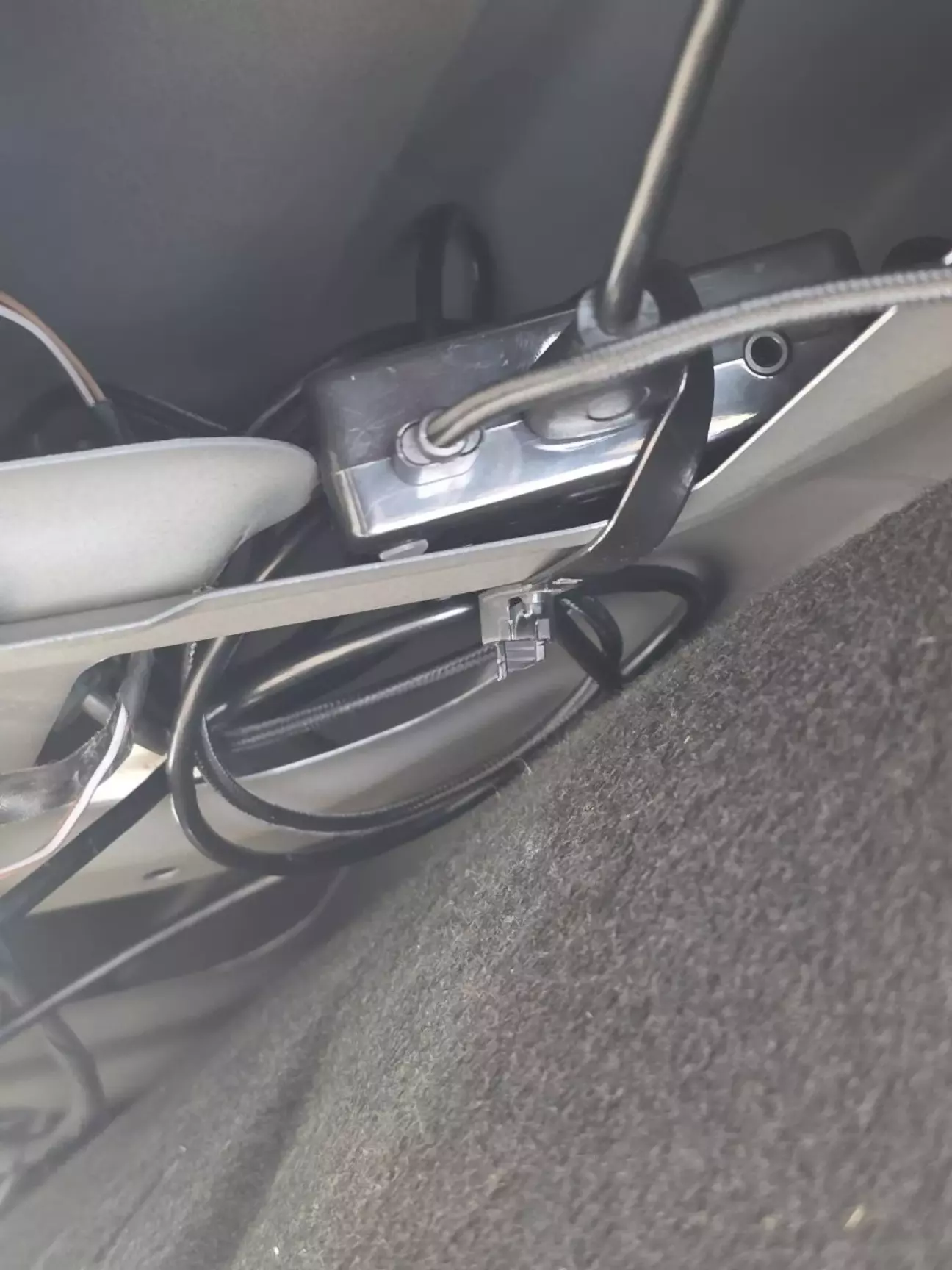

Попередньо підключив контролер і зафіксував на стяжки всередині багажних дверей:

І тут раптово стемніло і я почав розуміти, що вже нічого не бачу, а ліхтарик яким, то світиш собі в обличчя, то все одно нічого не видно. Все що зміг, це принести павербенк, підключити і глянути, а чи працює воно взагалі

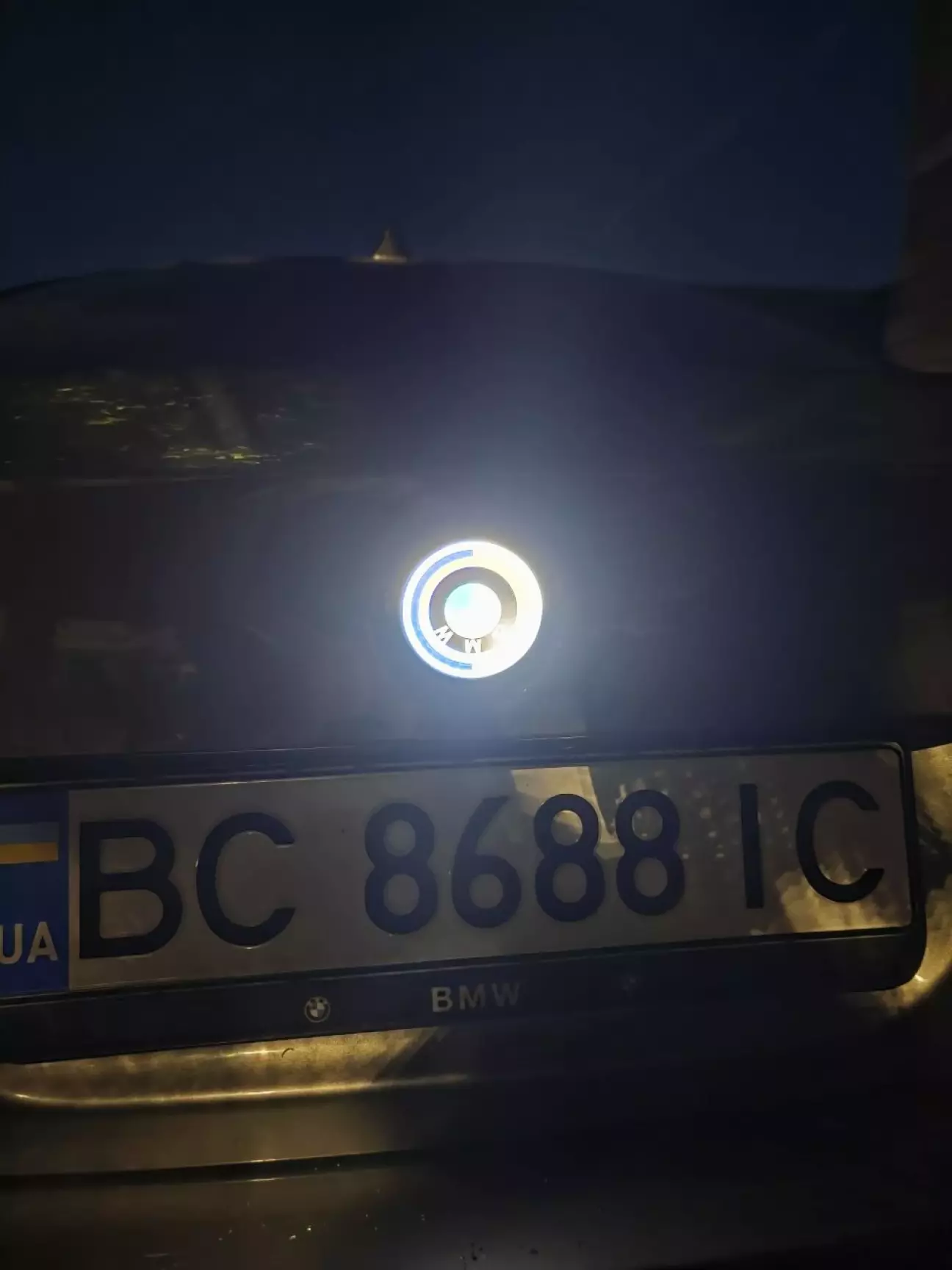

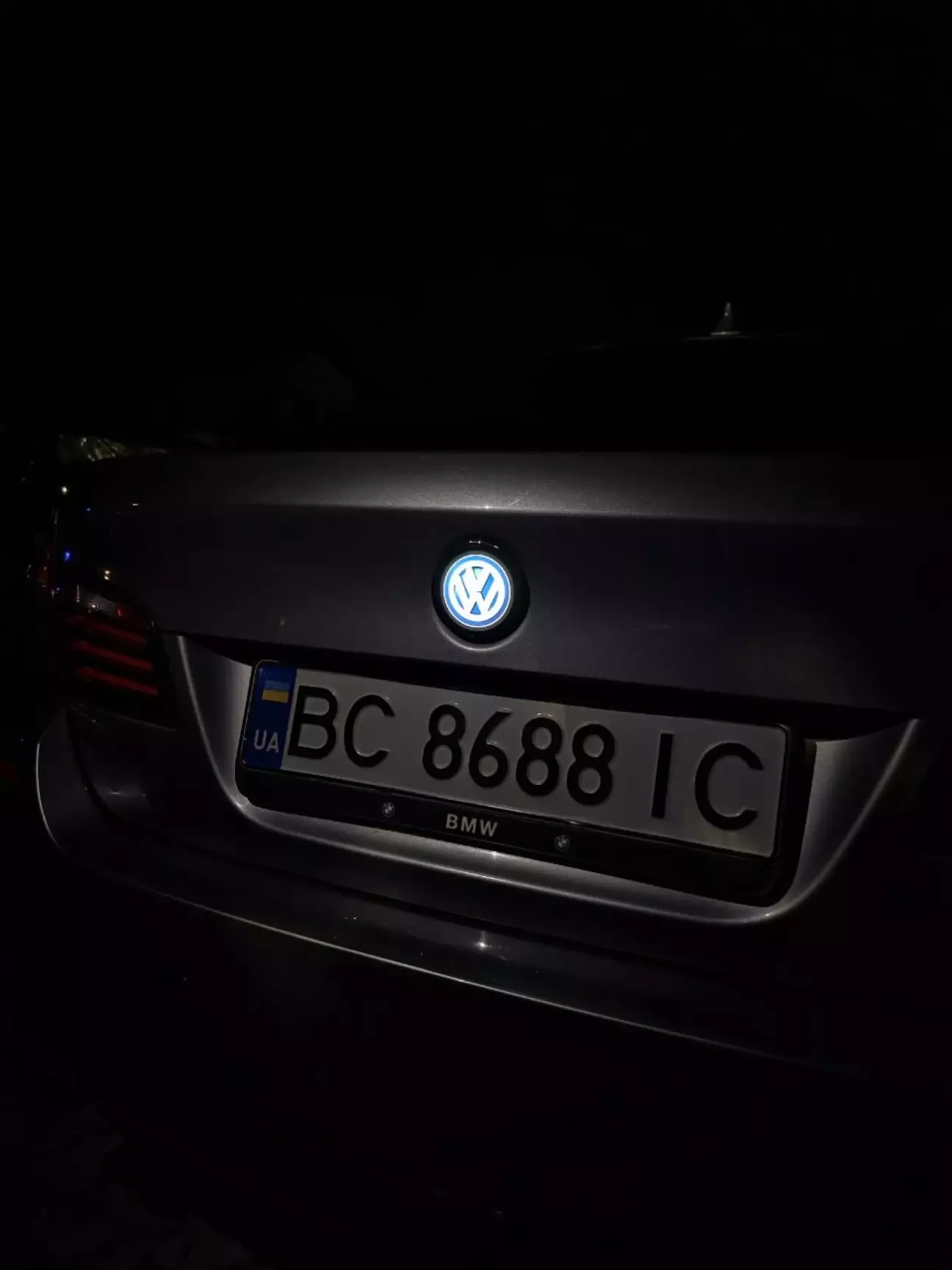

І перший фейл:

Я щось собі прикинув, що ставлю максимально усе рівно і тою стороною, але трішки помилився на 180 градусів 🤣

Наперед зайдемо, що це не проблема і це легко регулюється з програми, про що заздалегідь пояснив мені @justdudik

Тому задля приколу та, щоб хоча б побачити як то виглядає, зробив собі декілька фото і ділюсь одним з них:

На наступний день продовжив:

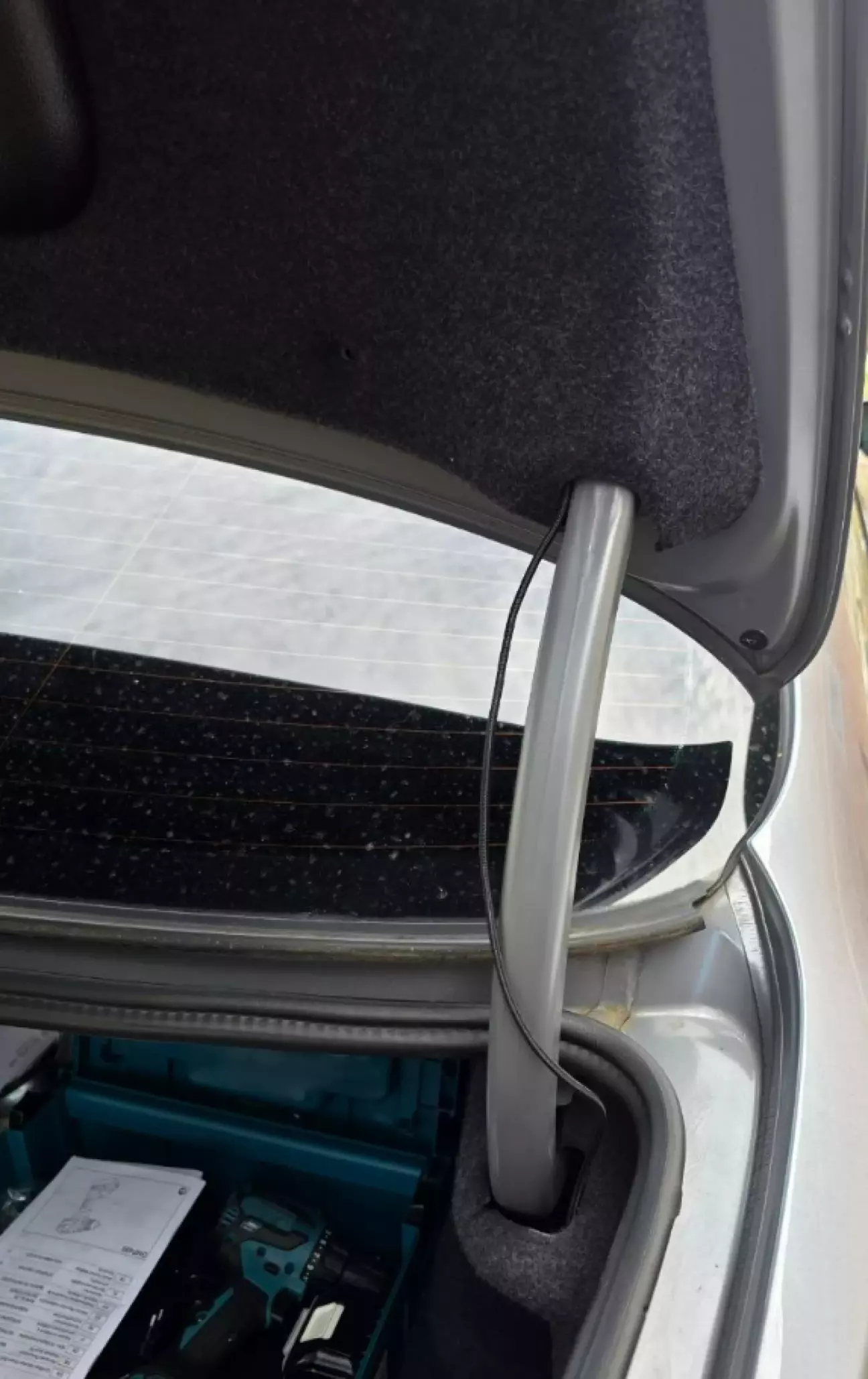

Все що залишалось, це гарно все заживити та зібрати. Але найважчим як виявилось було не "просверлити дірку". А гарно провести кабель живлення для контролеру:

І як я не старався, просто пропихнути його через петлю не дуже виходило. Проволоки гарної під рукою не завалялось, шукав хоч шось, шоб хоч якось допомогло пропихнути USB кабель. Але ніяк. Тому наразі залишив це на невеликих стяжках, так як дуже вже хотілось поставити, а часу багато не було.

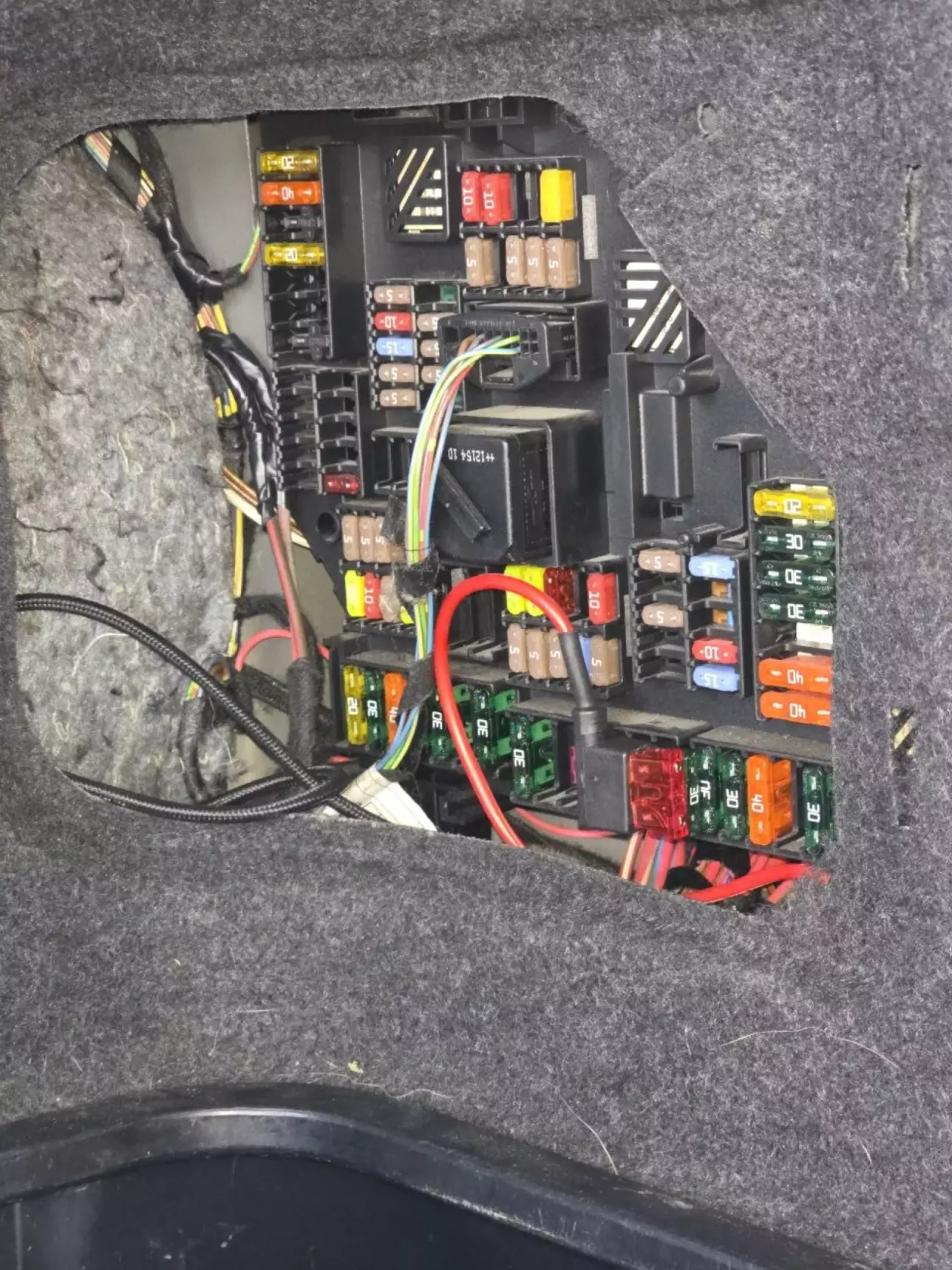

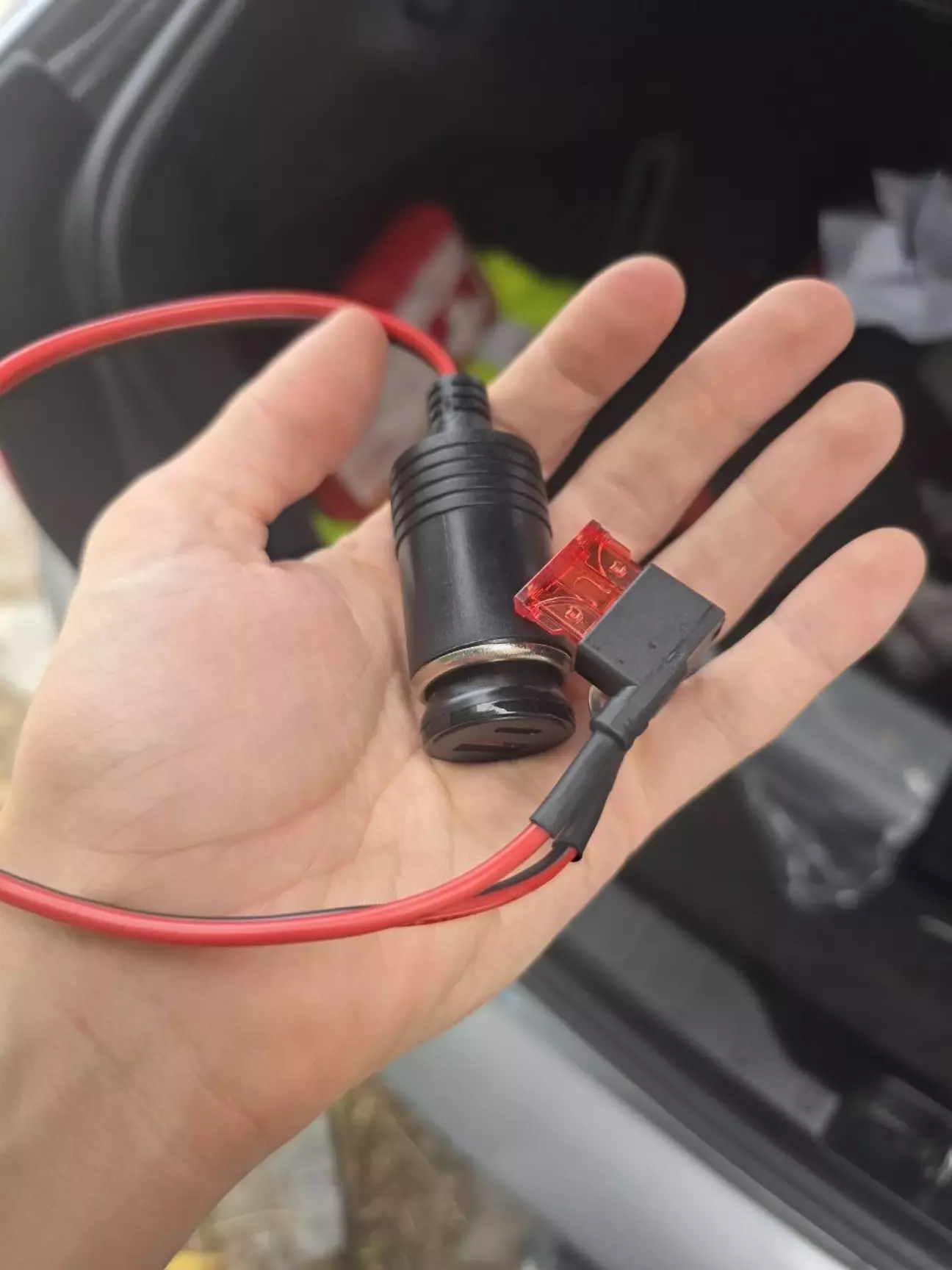

У комплекті дають чудовий перехідник із запобіжником для прикурювача:

Була думка, щоб просто десь врізатись у багажнику і позбутись проблемою із петлею. Але коли тобі дають таке готове рішення, то різати точно було б не ок.

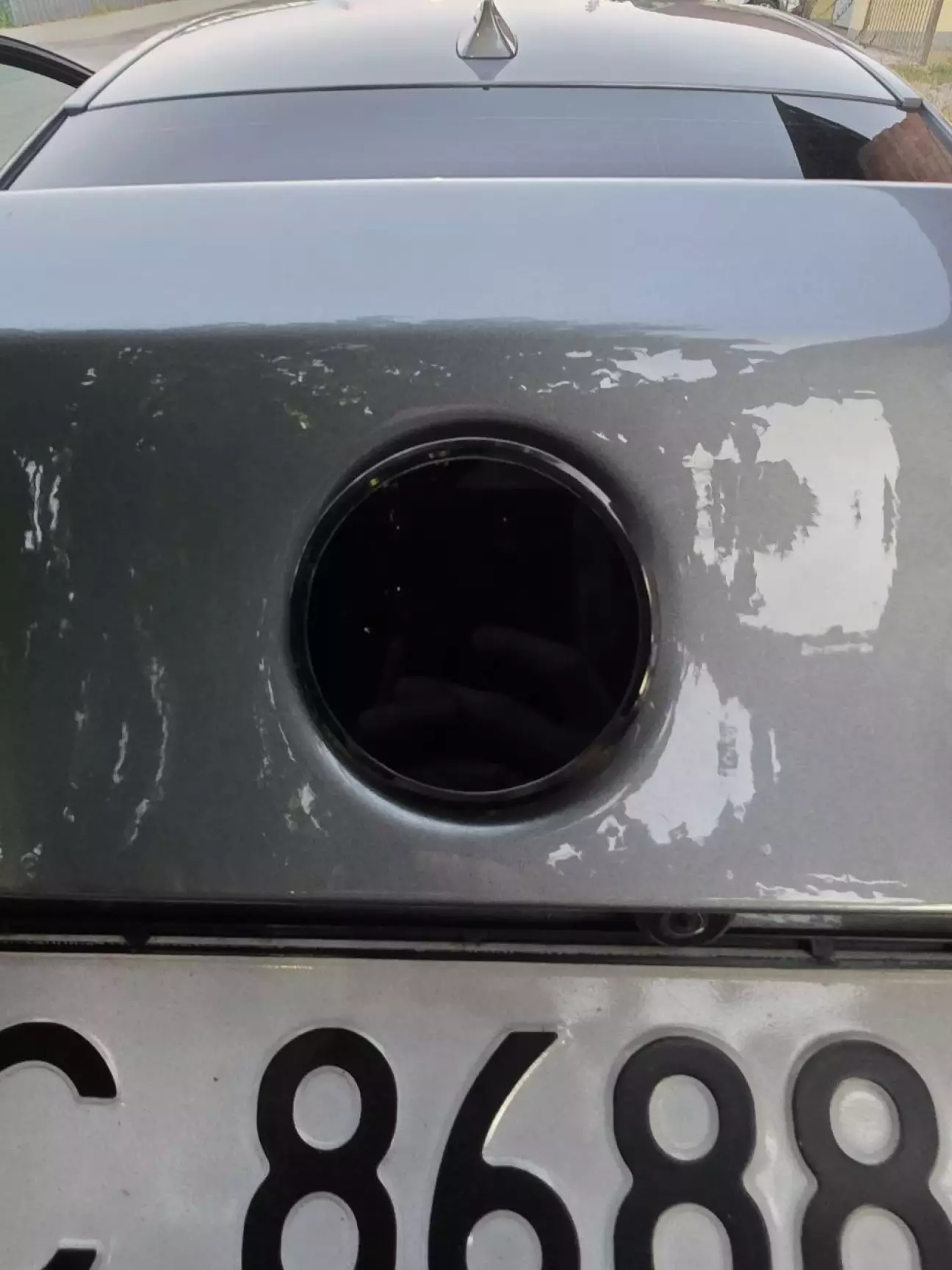

Все вийшло якось так:

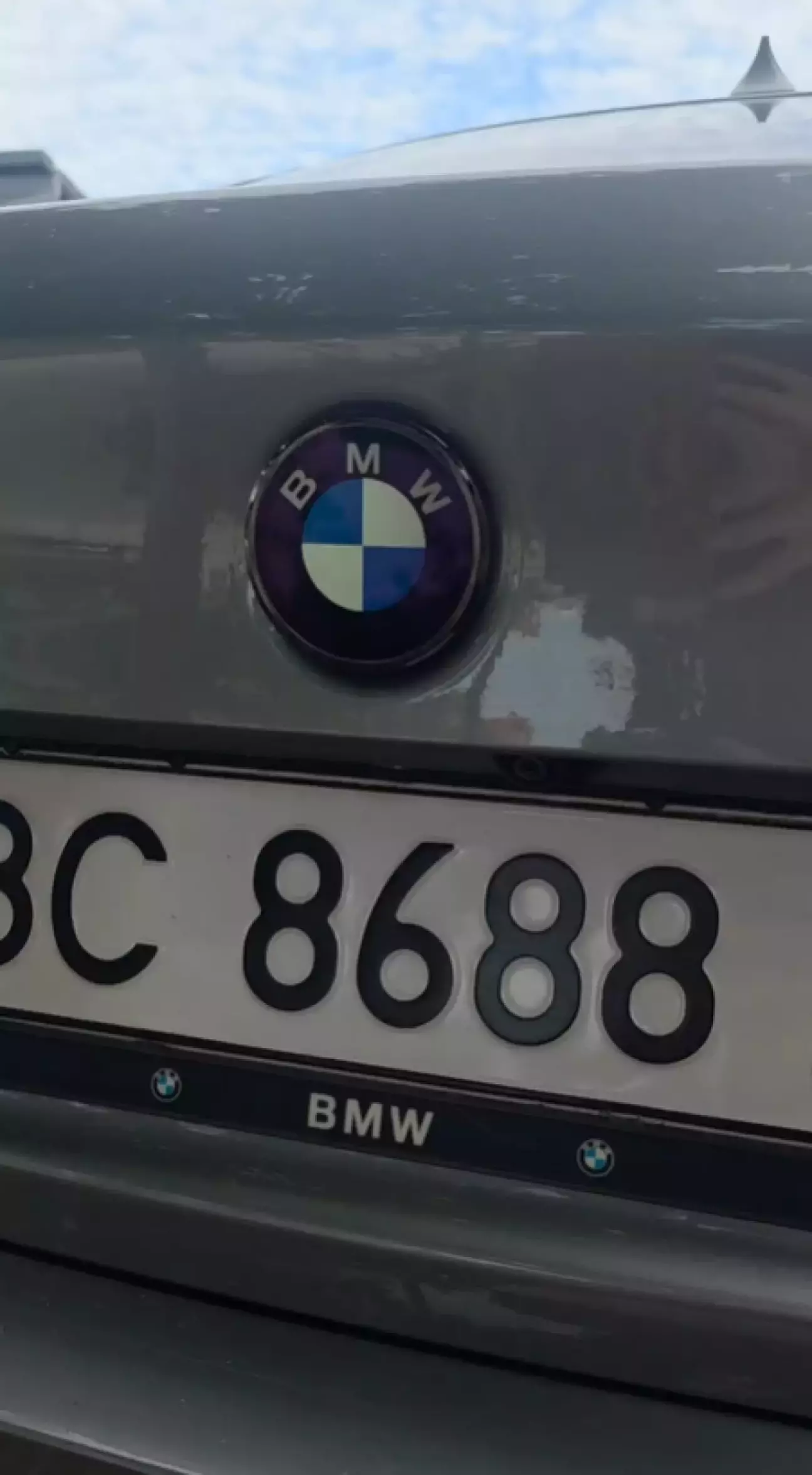

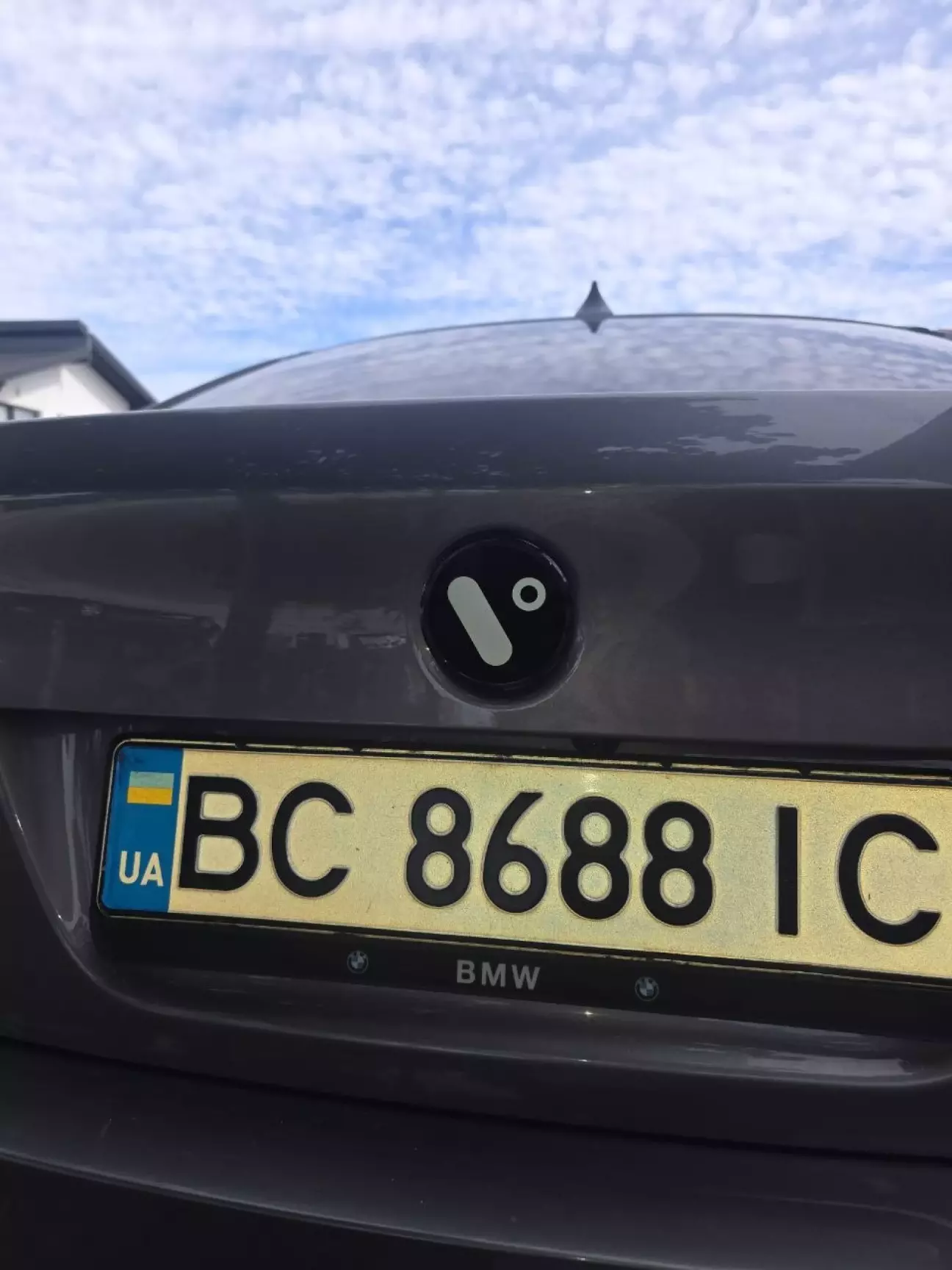

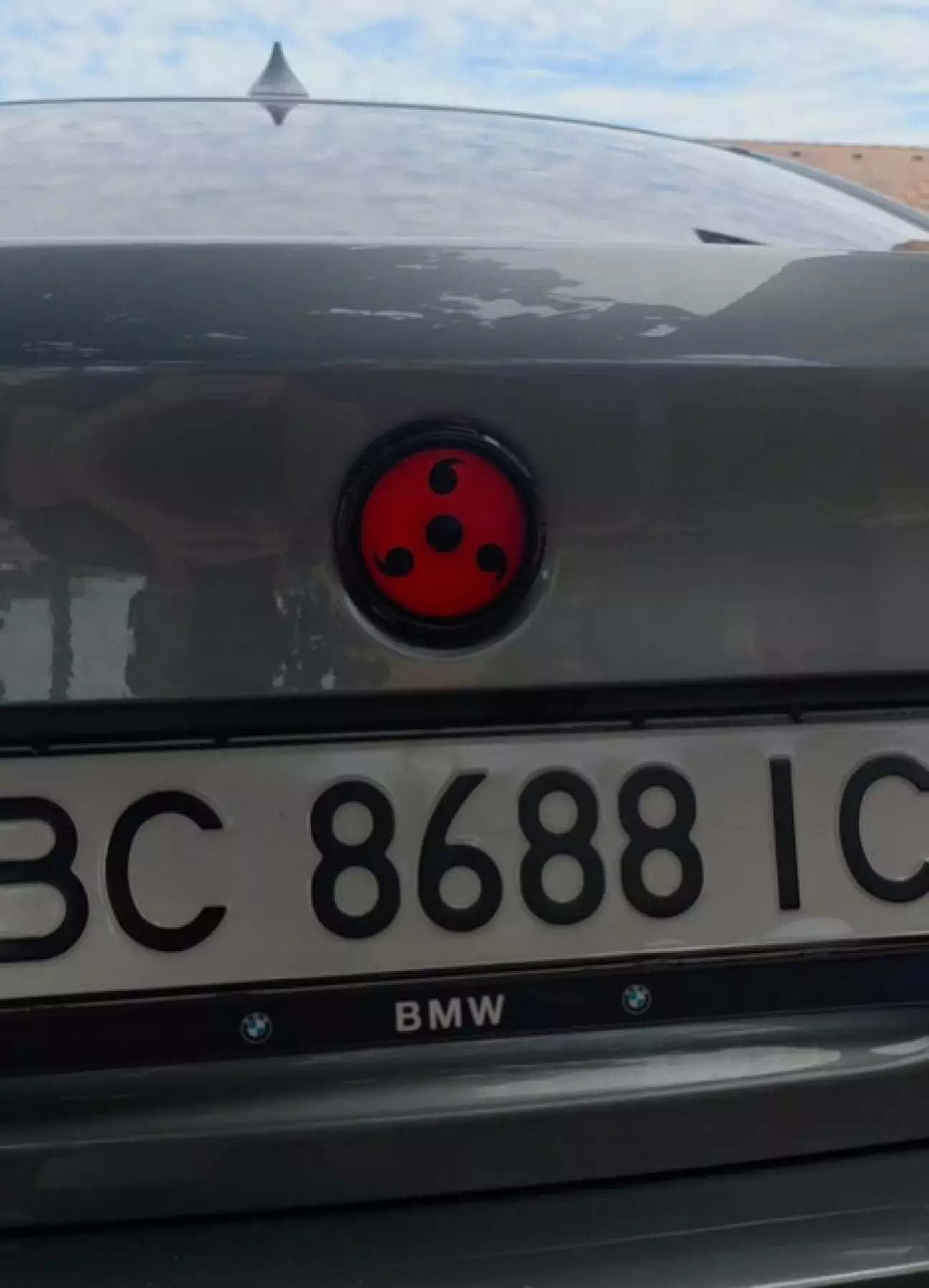

І після того як зібрав усю обшивку, все запрацювало як слід:

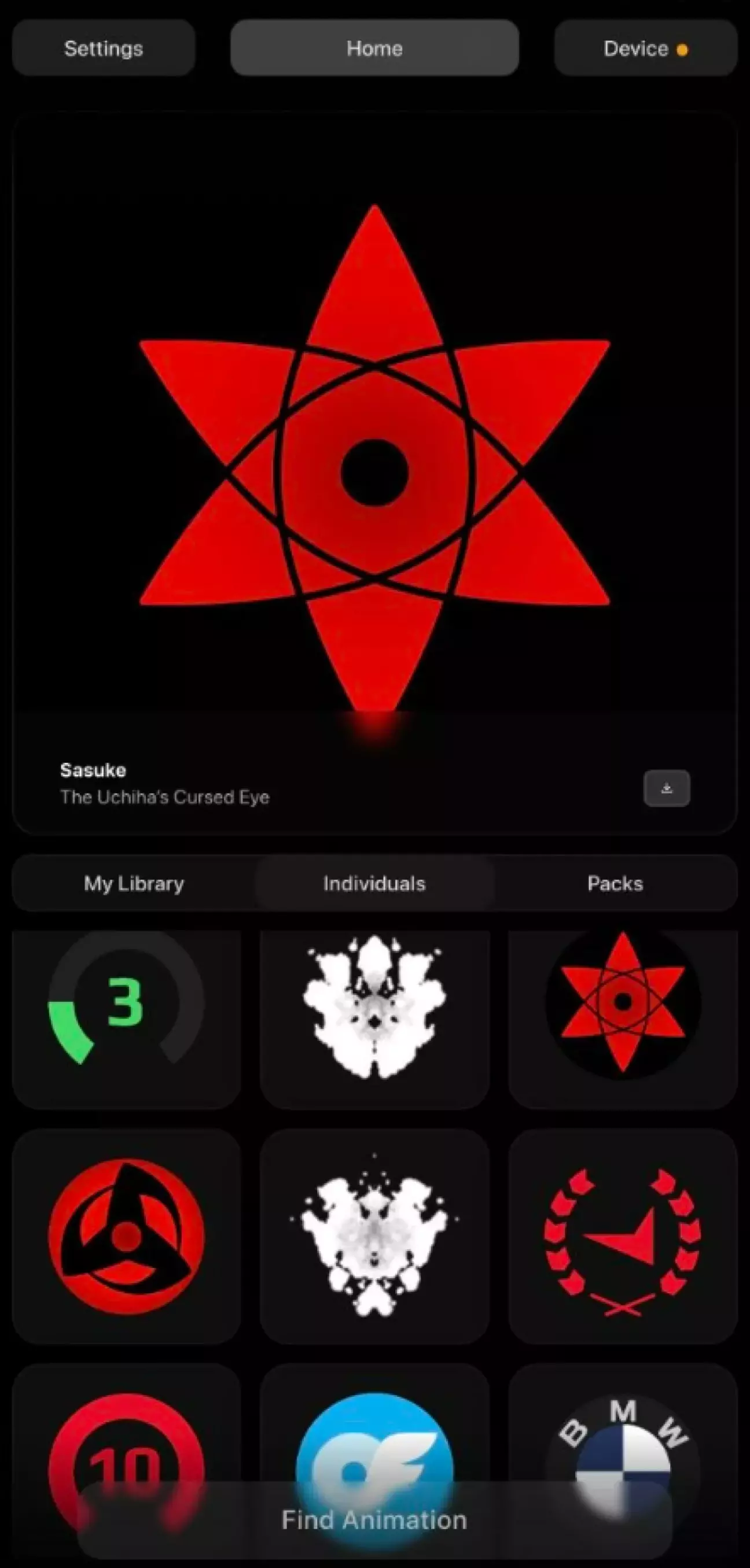

Зараз мабуть багато фото як все виглядає і як працює додаток додавати не буду, адже хочу сам трішки все спробувати і дослідити. Наперед хочу сказати, що додаток моментами ще неідеальний, але дуже круто наповнений функціоналом:

Пізніше усе підготую та зроблю купу гарних фотографій, а наразі тільки те, що зробив для того, щоб всім поділитись після встановлення:

Тому, далі буде...
