Так как проверка цепи подогрева свечей оказалась исправной то решил заняться проводкой для контроля включения подогрева.Провода нашёл в гараже-два двухжильных в двойной изоляции и довольно таки компактные.Что бы выглядело по заводскому и для большей изоляции уложил их в гофру

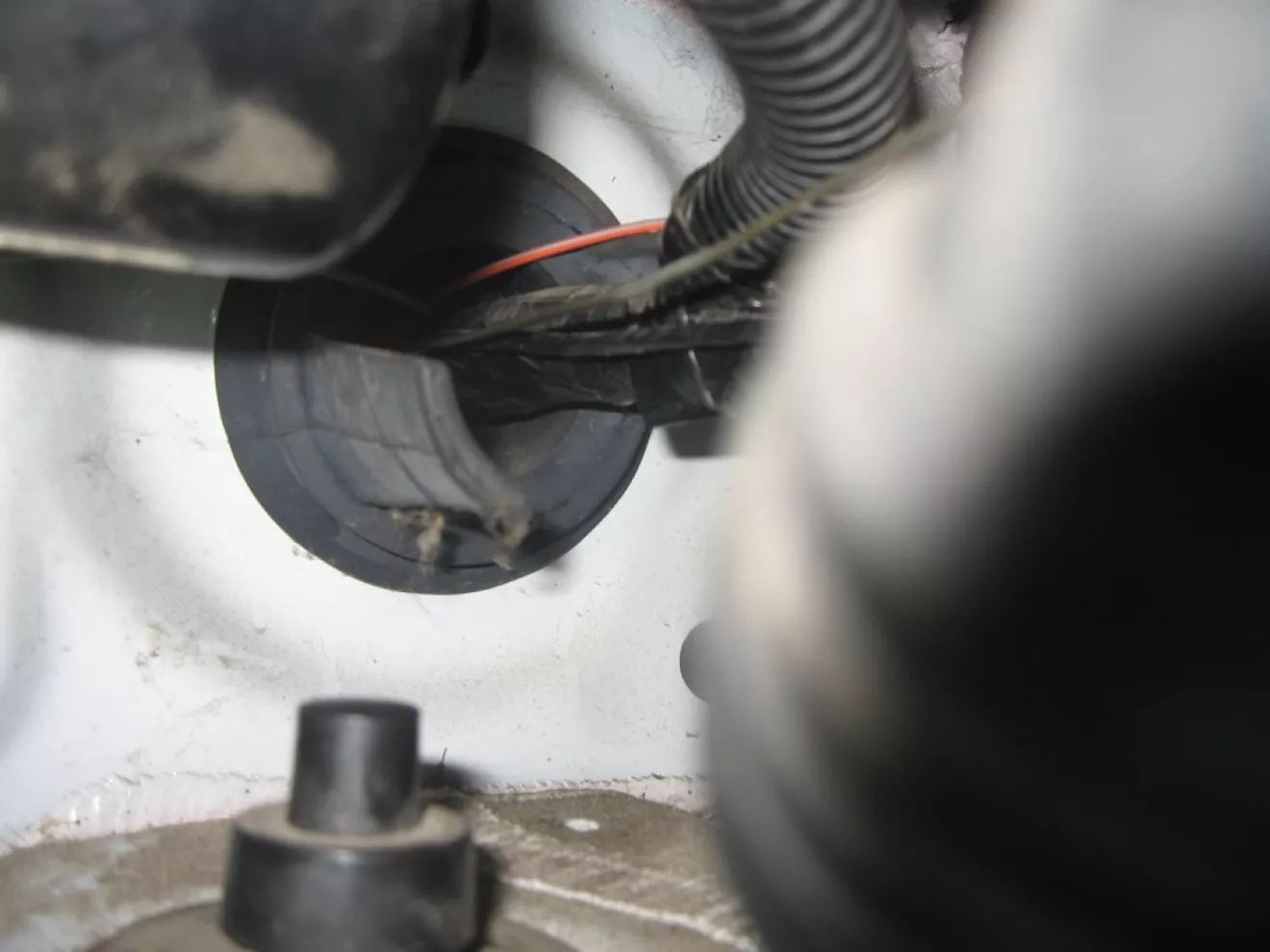

За расширительным бачком находится резиновая заглушка из которой выходит пучок проводки.С моторного отсека просунул проволоку, к ней примотал изолентой свои провода и с салона потянув за проволоку вытащил проводку в салон.

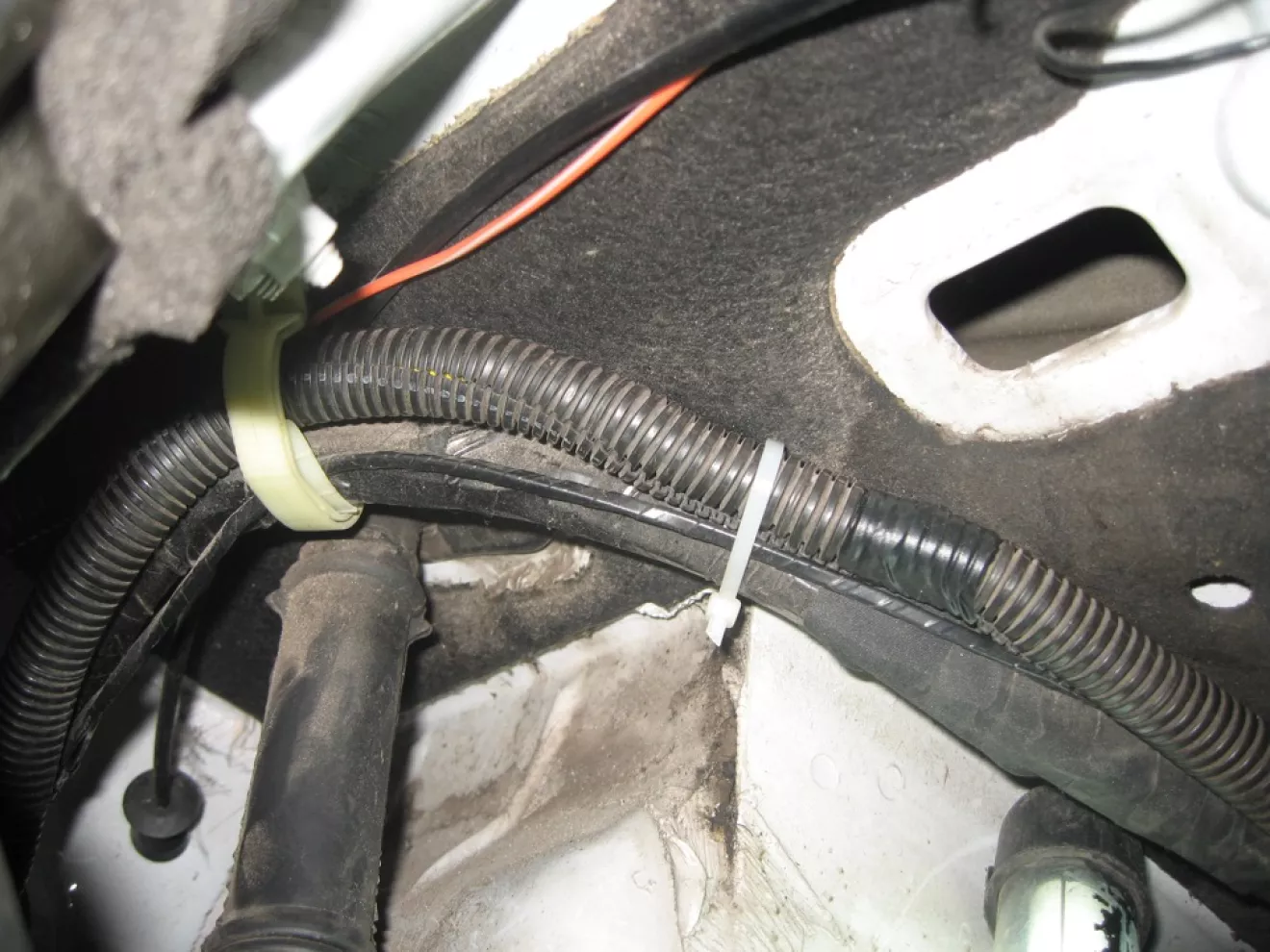

Уложил проводку в общий пучок, обрезал лишнюю гофру и стяжками зафиксировал с общей проводкой

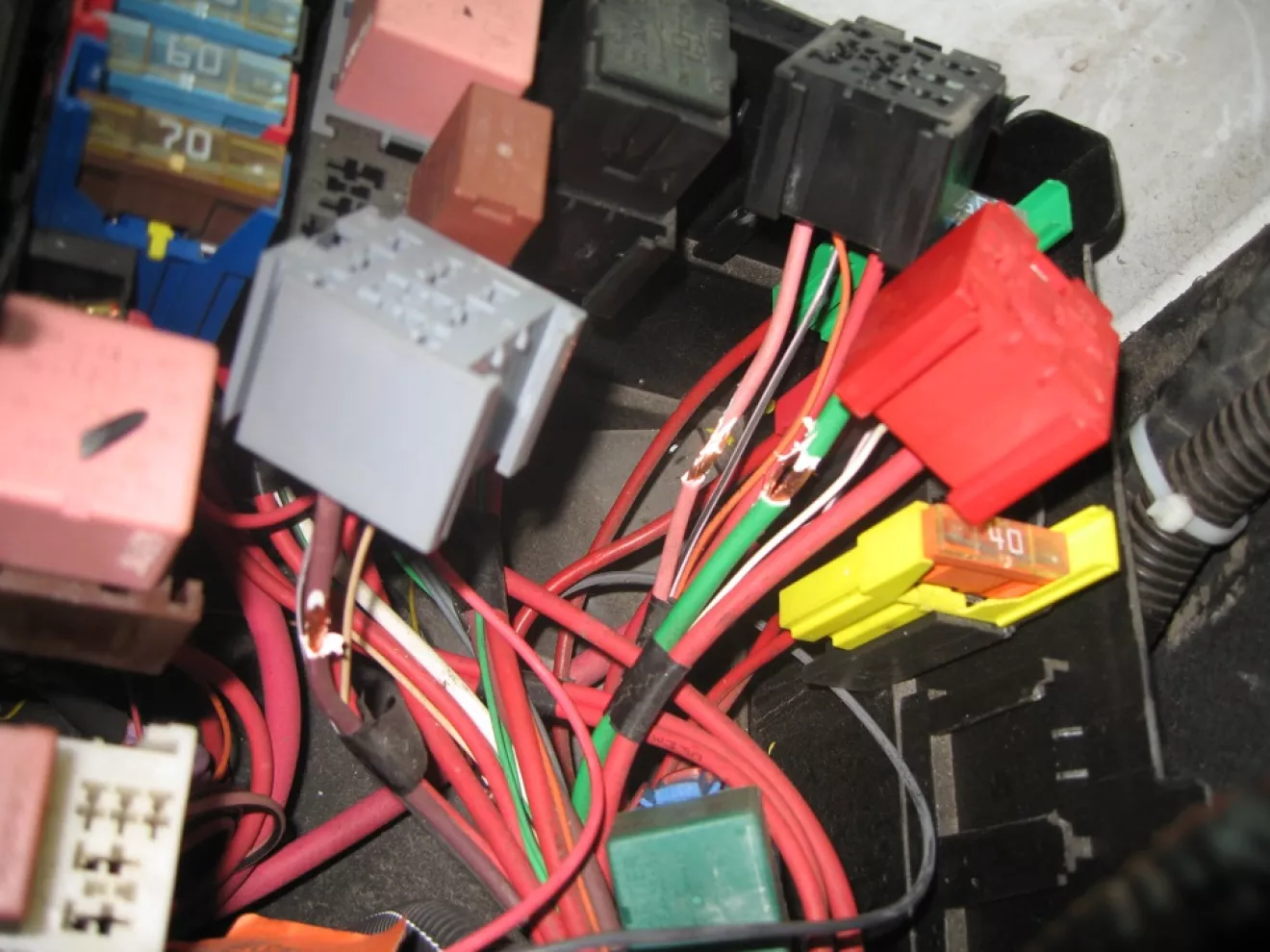

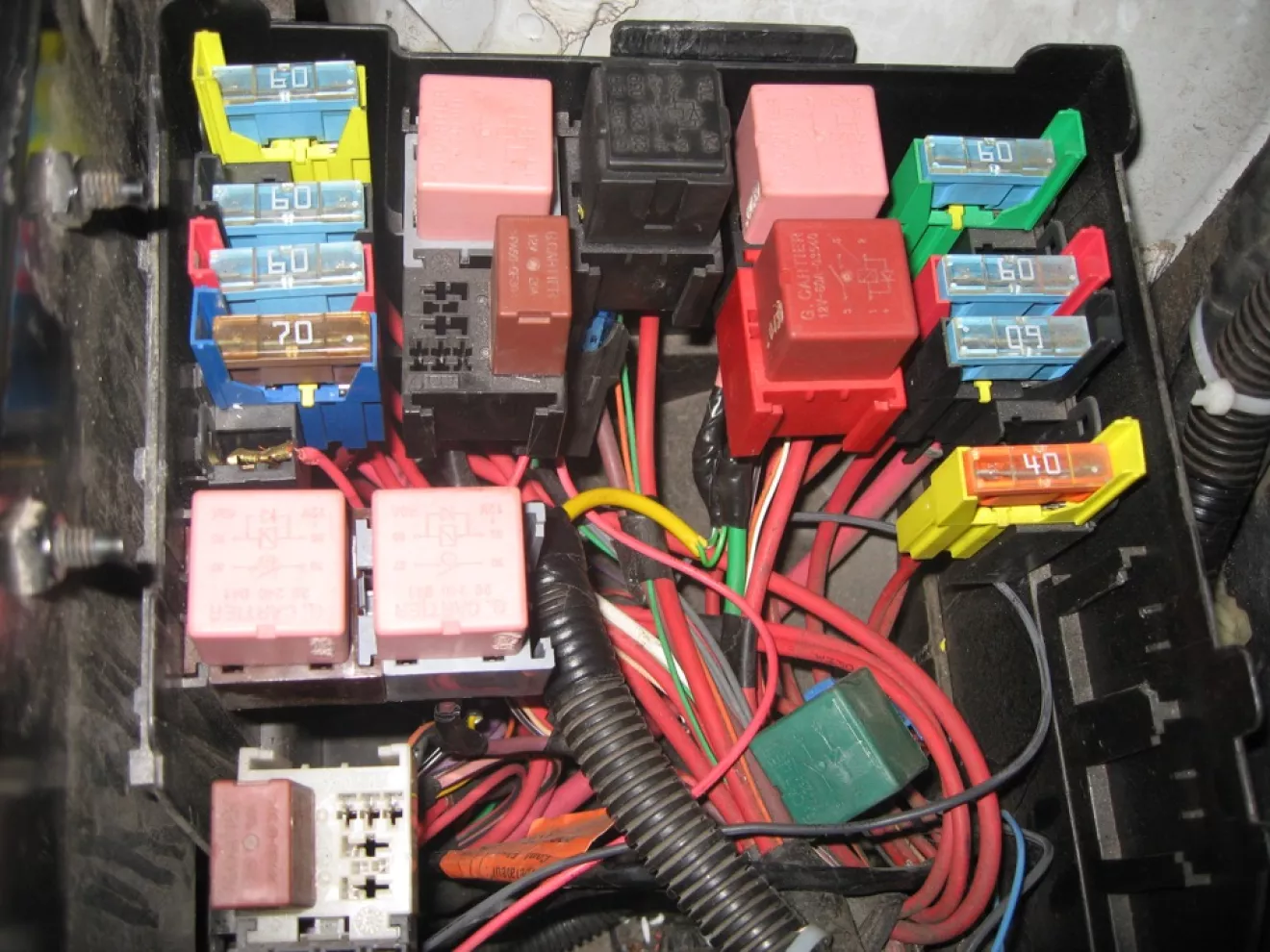

Подключение решил делать не на свечи а в блоке предохранителей прямо с реле-по моему так будет правильней.Нашёл провода идущие на свечи подогрева и снял изоляцию для внедрения своей проводки предварительно вытащив фишки из под реле для лучшего доступа.Снимаются они легко-там сверху по одному фиксатору-надавливаем отвёрткой и снимаем вверх.
Вживил провода, заизолировал, уложил красиво проводку

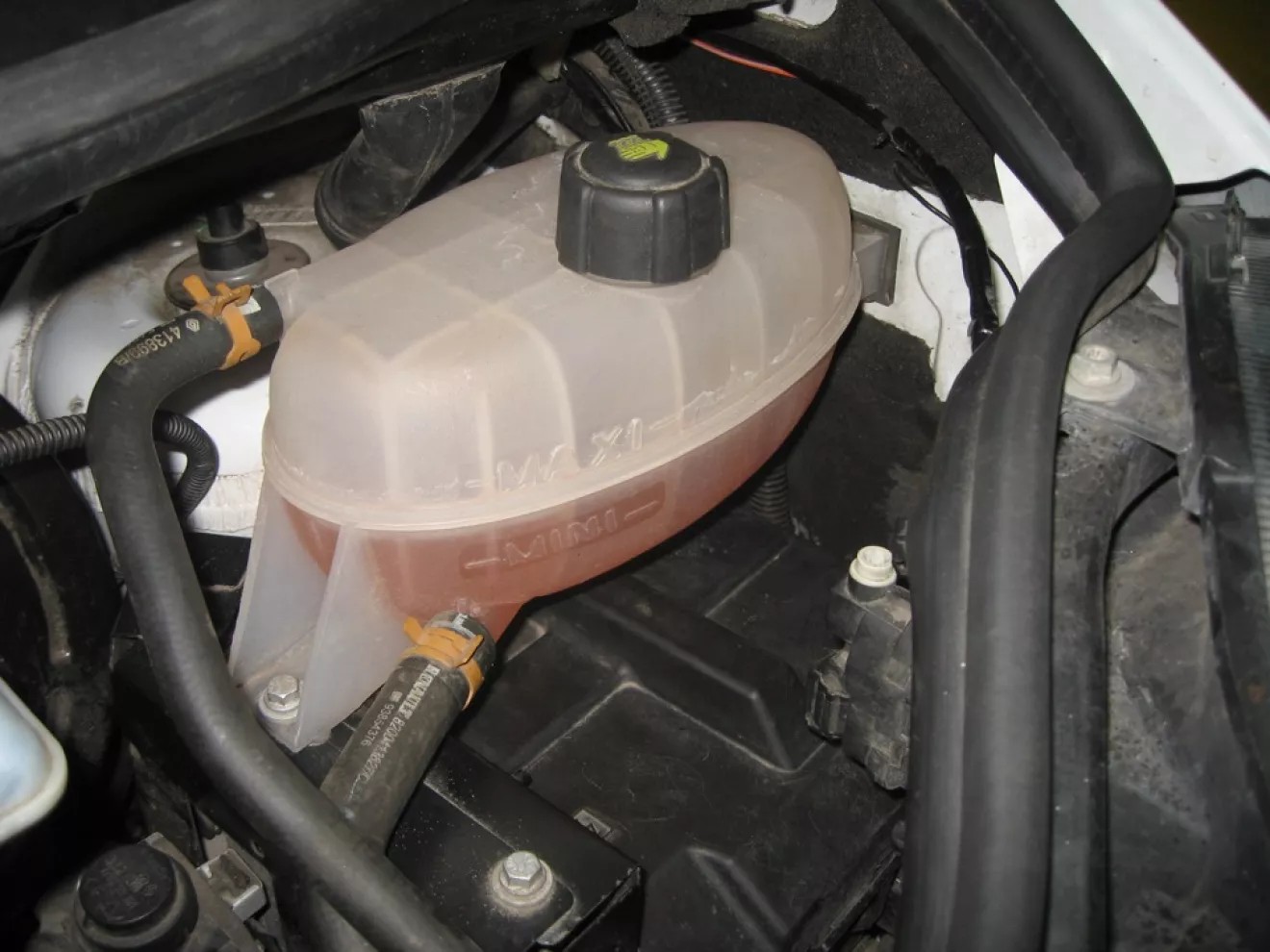

Закрываем крышку и ставим бачок на место.В моторном отсеке делать больше нечего

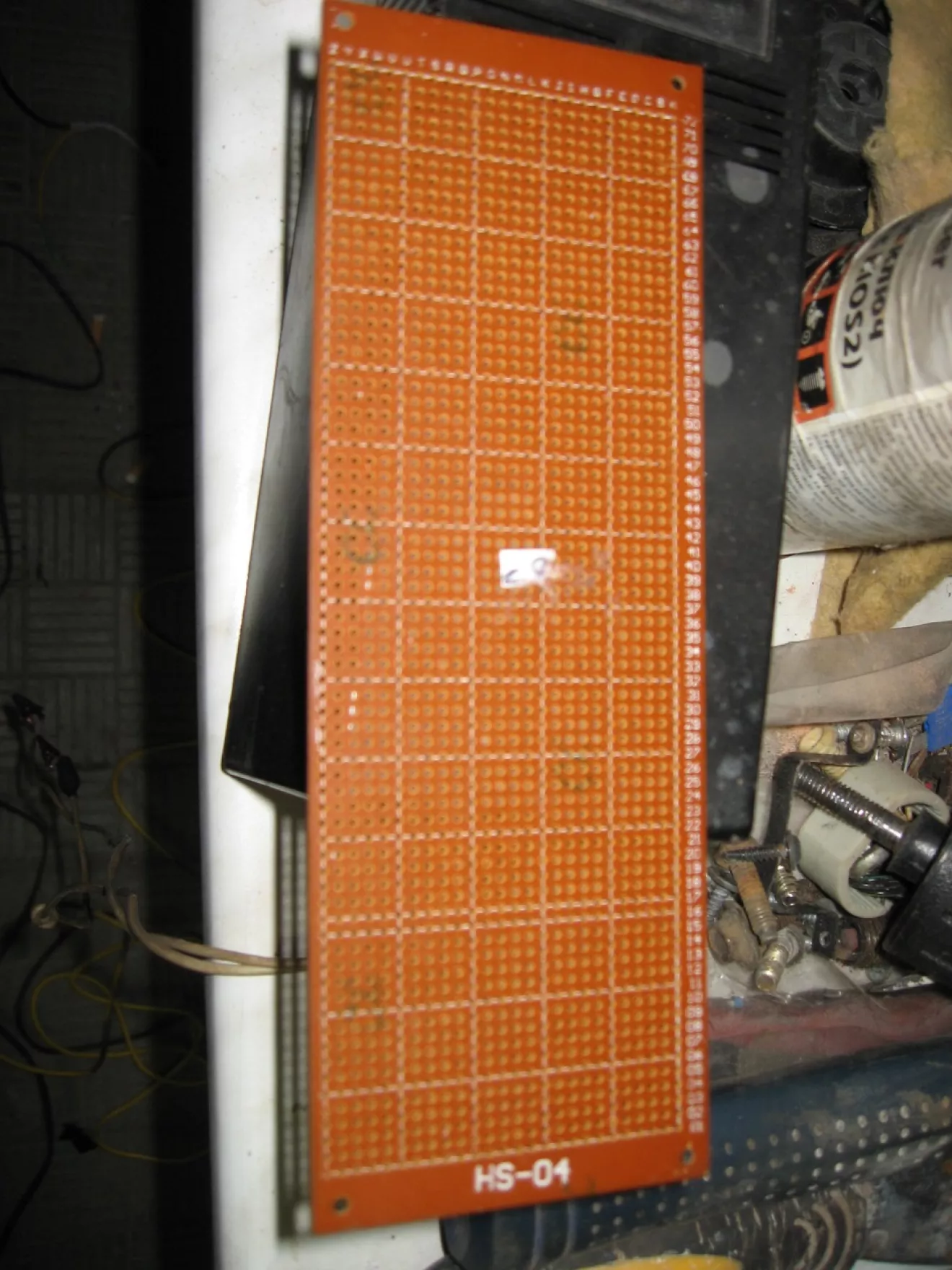

Куда вывести контрольные светодиоды времени забрало больше чем сам монтаж и подключение.Решил ставить возле корректора фар что бы и в глаза вечером не светили(помню у кого то читал в бортовом, что вывел на торпедо и прикрывает тряпочкой что бы не слепило) и не напрягали особо.Дружбан подогнал вот такую монтажную пластину

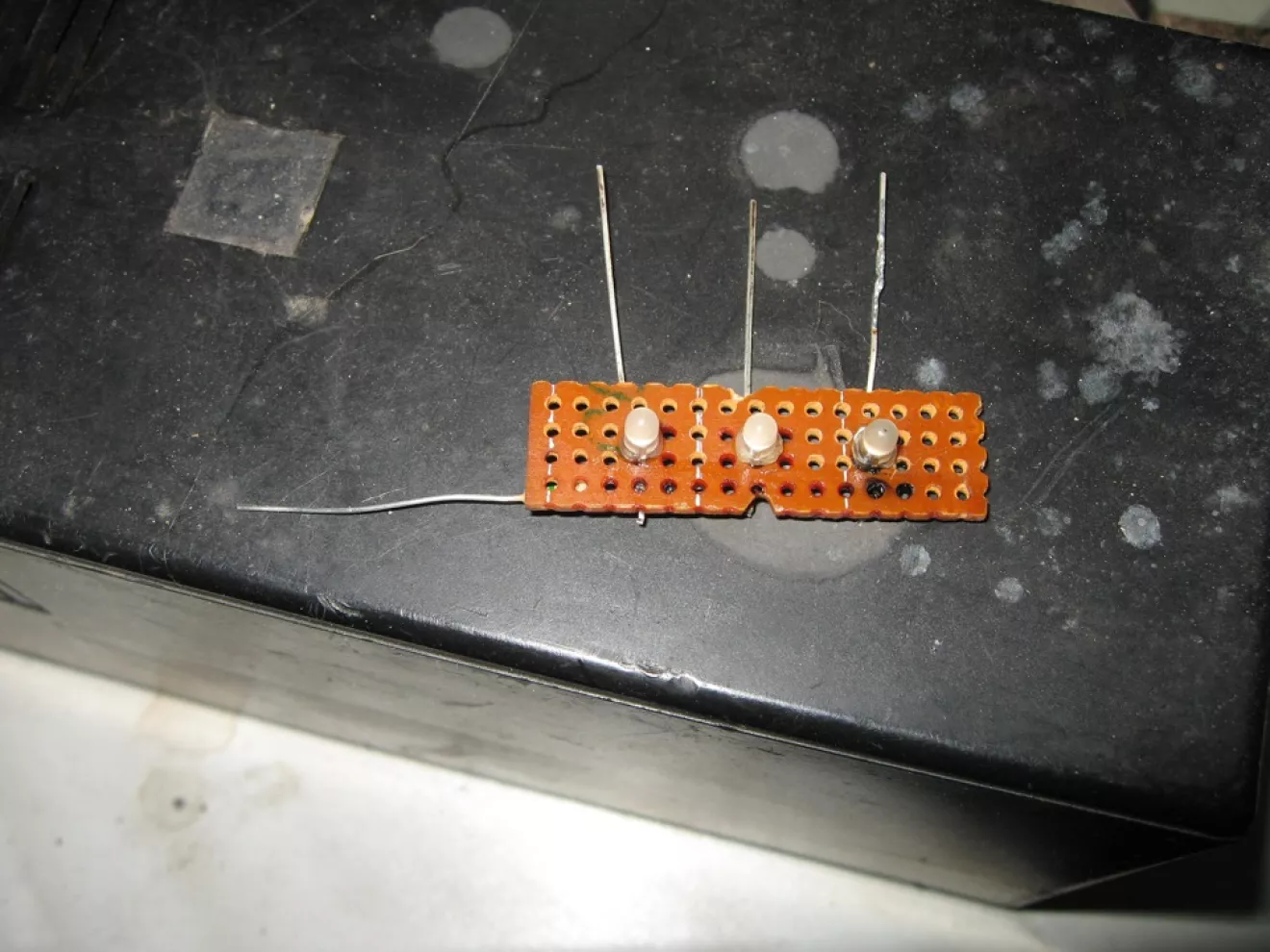

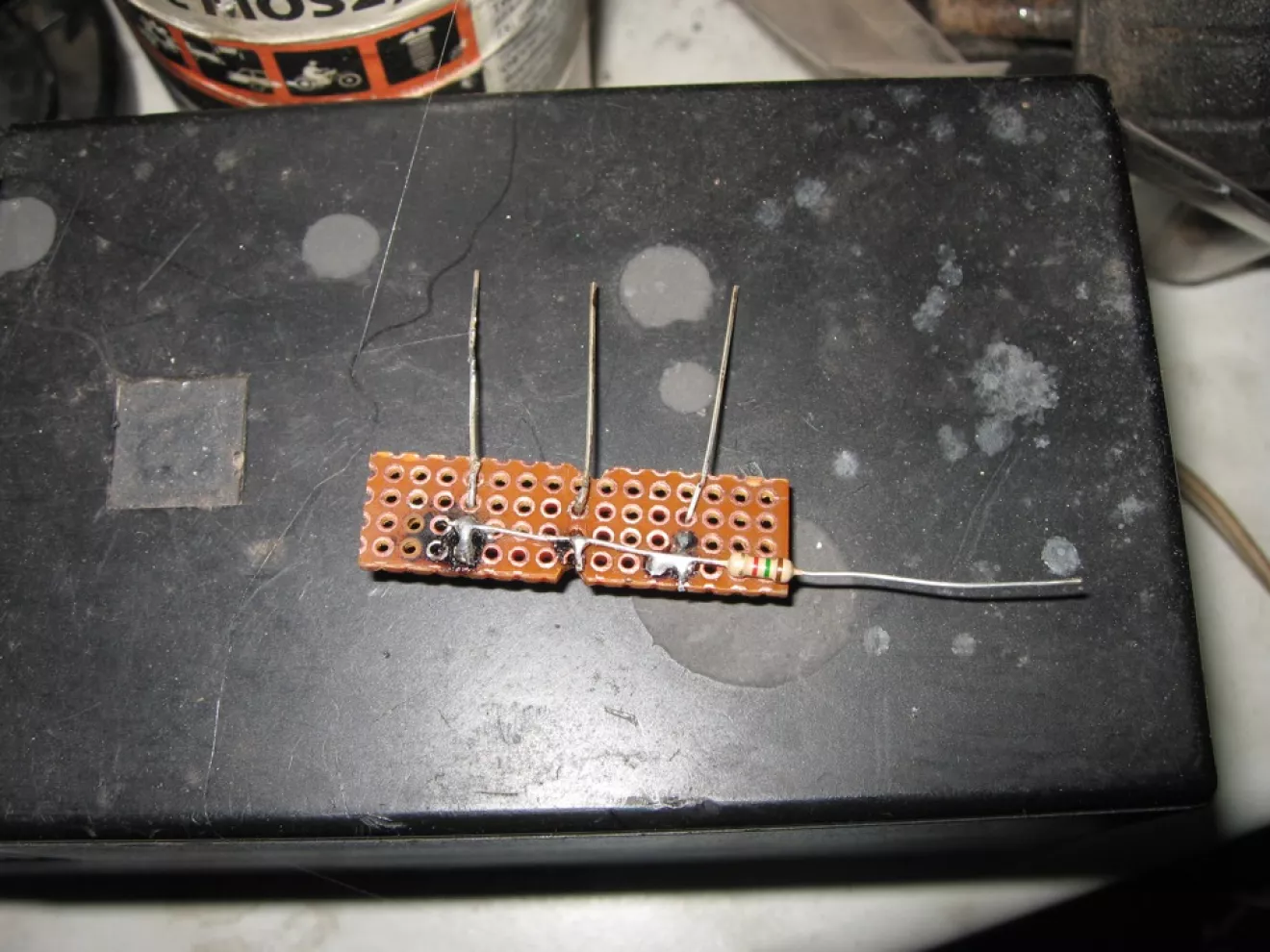

Отпилял от платы нужный мне кусочек и установил в них красные светодиоды
К минусовым выводам припаял сопротивление
Намазал кончики светодиодв смазкой, приложил к месту установки и по отпечаткам просверлил три дырочки.Три светодиода вывел по количеству релюх-не вижу смысла ставить четвёртую т. к. двумя свечами управляет одно реле.

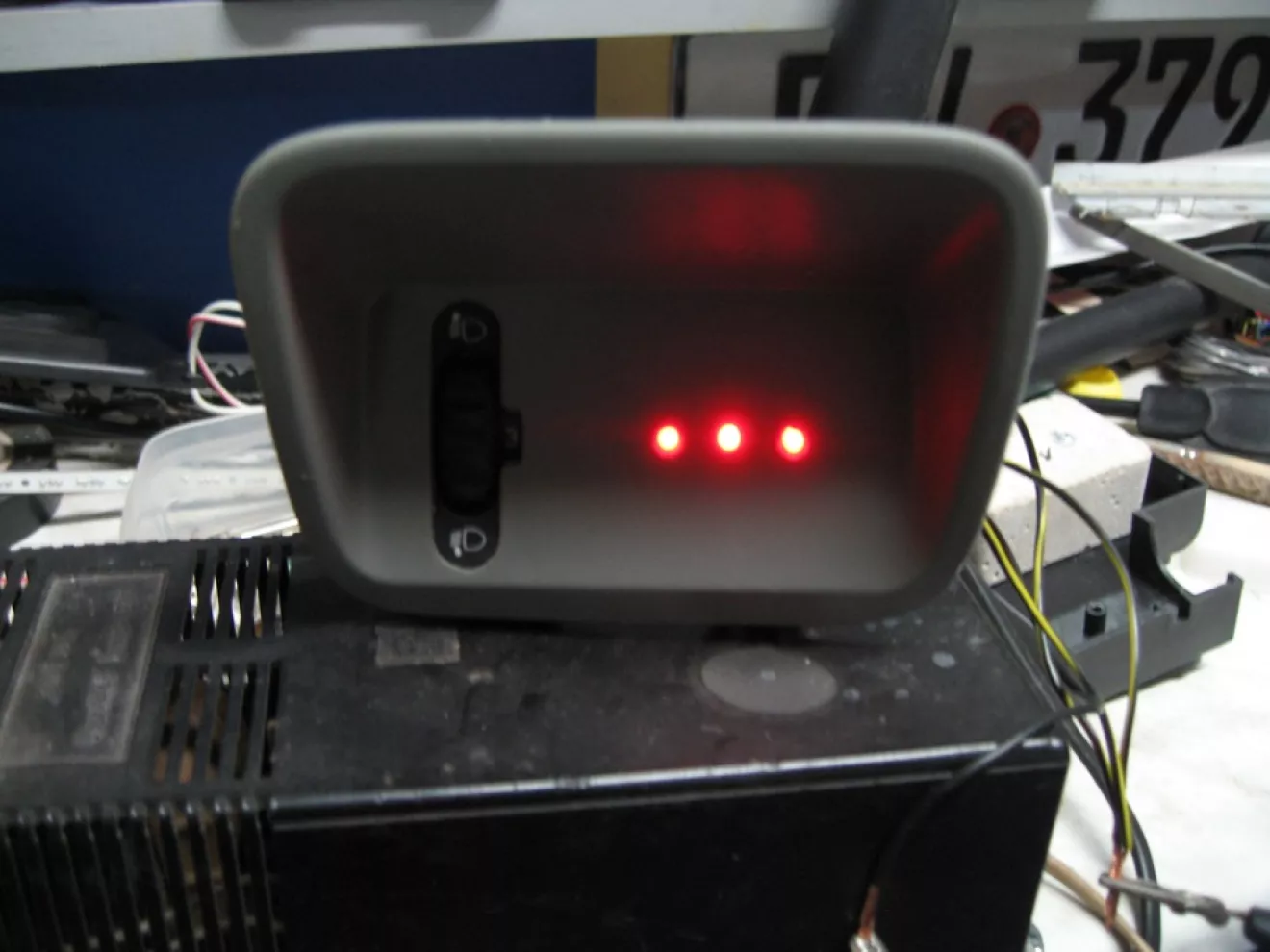

Светодиоды ставил заподлицо с пластиком так что с салона видны только три точки.

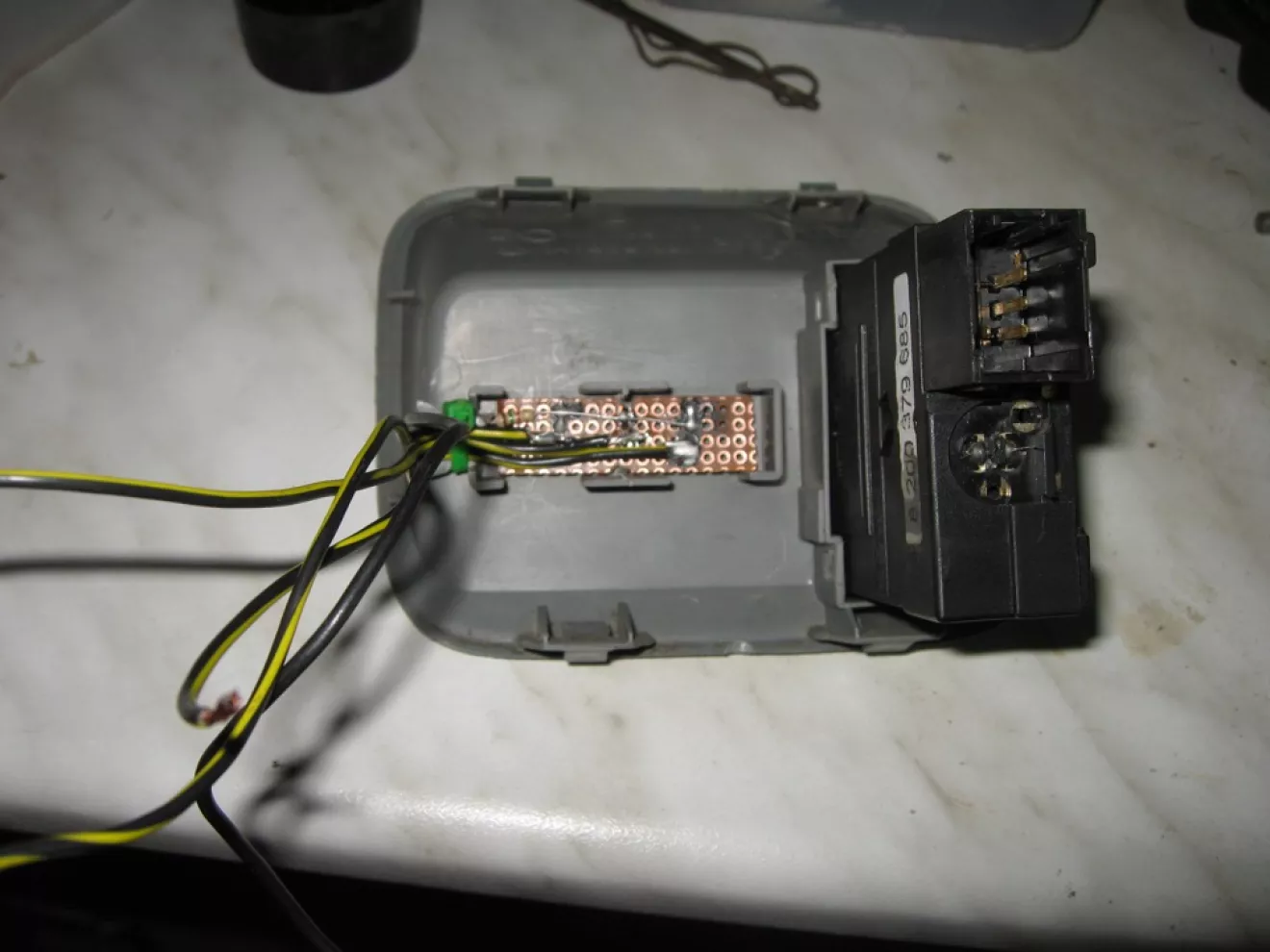

Далее подключил наши провода к плюсам светодиодов и подключив массу к другому концу установил всё на место.Вечером выехал на проверку.Поначалу ничего не горело(гараж то тёплый) но поездив чуток загорелся один через какое то время другой и в итоге третий светодиод.А свечи то Включаются!Вот только ездил я по городу минут 30 а они так и не потухли хотя на щитке горели 4 деления.Вот я теперь и думаю-так должно быть или у меня термостат не фурычит?У кого как отключается?Вот приобрёл очередной головняк.Спасибо за внимание.Жду комментариев.
и поставил фишки на место
