Распиновка проводов на магнитоллу

Пред хоз. оставил нехороший сюрприз в виде обрезанных проводов от фишки магнитоллы. Может у кого есть распиновка ?
Со всем разобрался, даже уже мафон поставил.

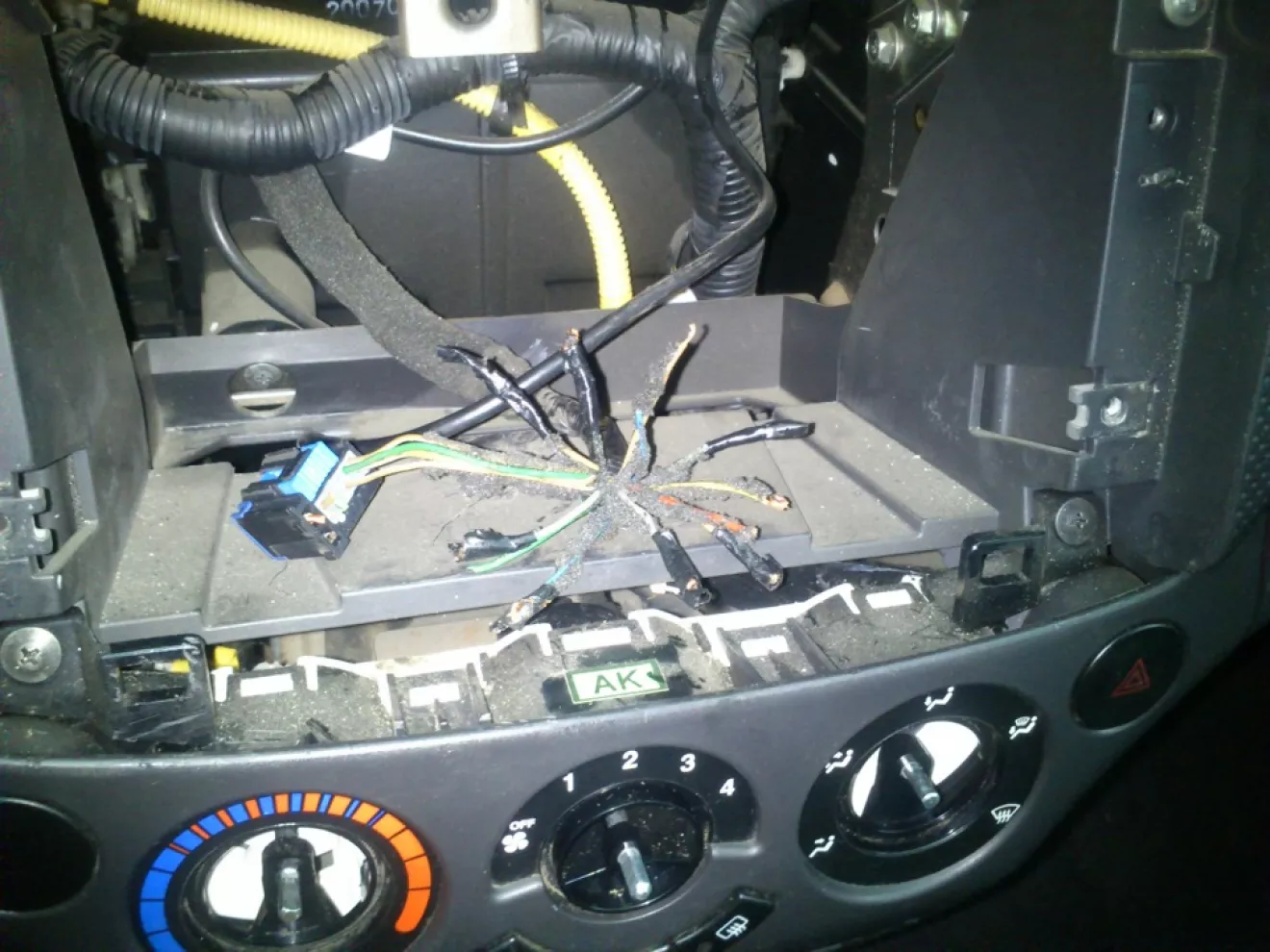

Зелёный тот что еще на колодке (на фото) ето + активной антенны которая находится на заднем стекле (3 верхние полоски над обогревом, ее усилитель в правой задней стойке)

Красно-белый + БАТ (АКБ)
Желтый + АСС я его в машине неиспользовал но на мафоне закоротил на +БАТ т.к стоит пищалка на ключ в звмке и на заглушенной машине с ключем в положении АСС он будет бамкать. Мафон так будет работать без ключа
Черный — БАТ
Зел — (бледно)Салат + ПП канал
Сер — Кор + ПЛ канал

Голуб — (бледно)синий + ЗП канал
Желт — Корич+ ЗЛ канал
Цвета дурацкие и повторяются, поетому жолтый АСС визванивал тестером (при ключе в положении АСС там должен появится +)
Каналы динамиков проверял 1.5в(пальчиковой) батарейкой (динамик пошкрябывает при подключении-отключении)
У кого на мафоне есть провод подключения подсветки то на машине ето один из корич-бел. проводов.
