Заміна опції S629 на S644 з iPhone 5/5S/SE

Вітаю всіх!


Залишився в мене старенький iPhone SE першого покоління, і захотілося мені зробити з нього штатний телефон в авто замість BMW Classic.

Тим паче, що компанія BMW офіційно це дозволяє, а з установленням головного пристрою на Android реалізація цієї ідеї стала набагато простішою.

А все тому, що для цього не потрібно докуповувати чи встановлювати додаткові блоки або переробляти проводку.

Зараз поясню чому…


Комплект для переобладнання з опції S629 на S644 під iPhone 5/5S/SE складається з:

  • Блок ULF — 84109154358

  • Bluetooth-антена — 84506928461

  • Дріт-перехідник — 84109205271 (під питанням, і далі поясню чому).

  • Телефонна консоль — 84216933415 (хоча, якщо бути точним, потрібна 84212222122, але 🤬 спробуй її знайти).

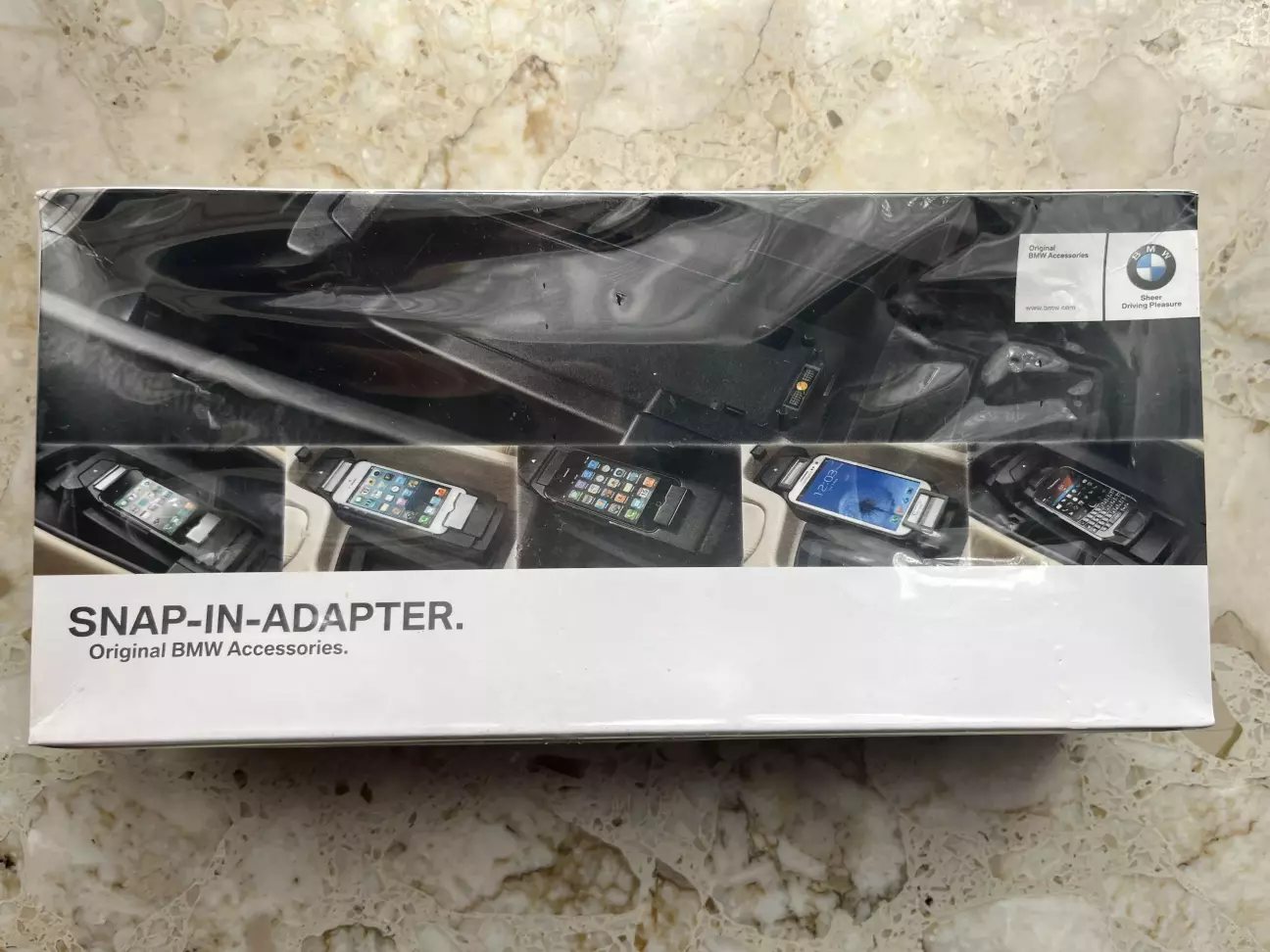

  • Snap-In-адаптер — 84212351307.

Але оскільки в мене вже є головний пристрій на Android, то перші два пункти мені особисто взагалі не потрібні. Річ у тім, що саме магнітола забезпечуватиме Bluetooth-підключення та відповідатиме за телефонні розмови.

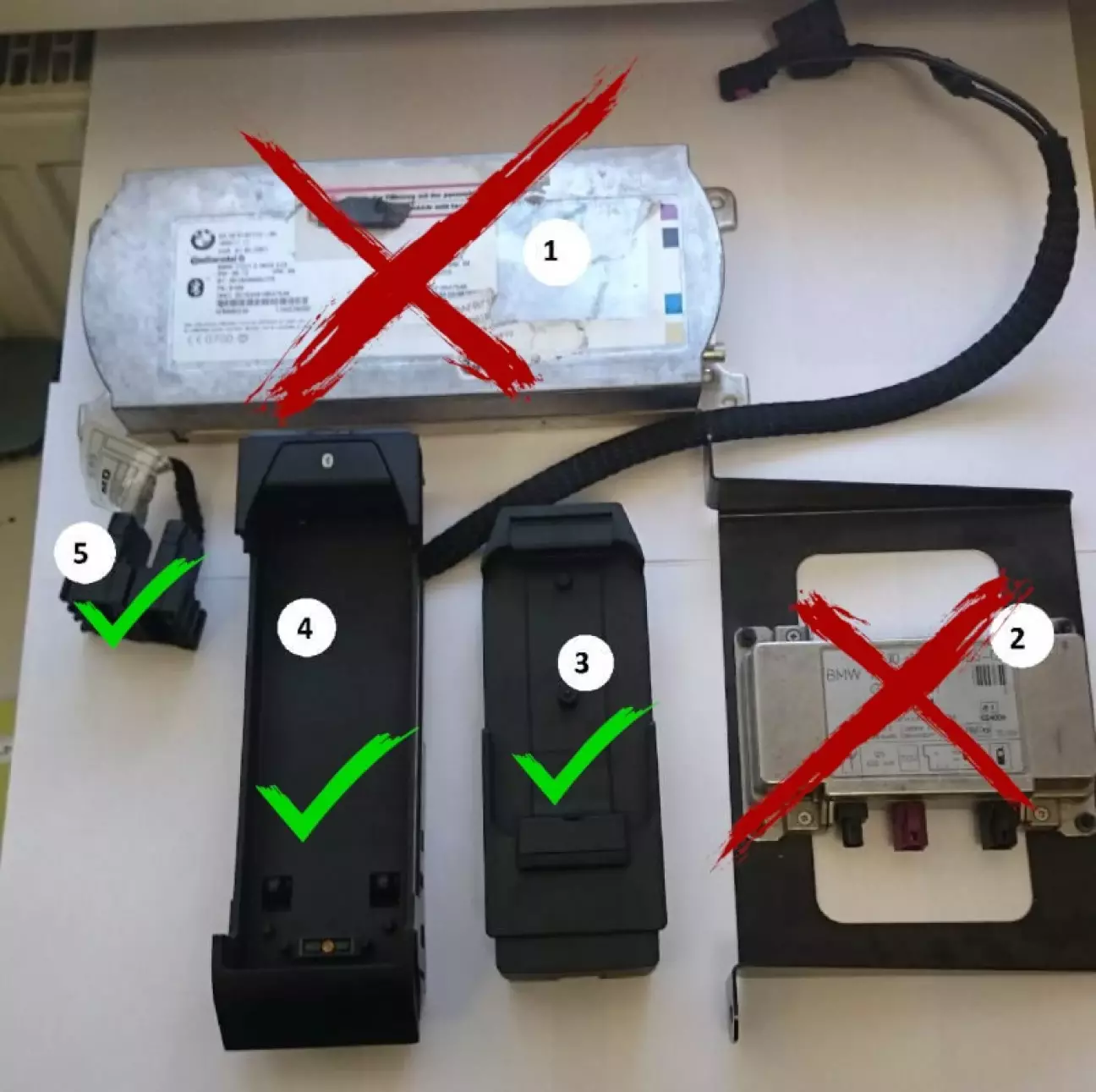

На фото під номером 1 - блок телематік, а не блок ULF. Саме фото з інтернету,

Тож тепер уся справа за малим — купити та встановити консоль, Snap-In-адаптер і перехідник.


Після того, як усе замовлене мною на eBay приїхало, можна приступати до встановлення.

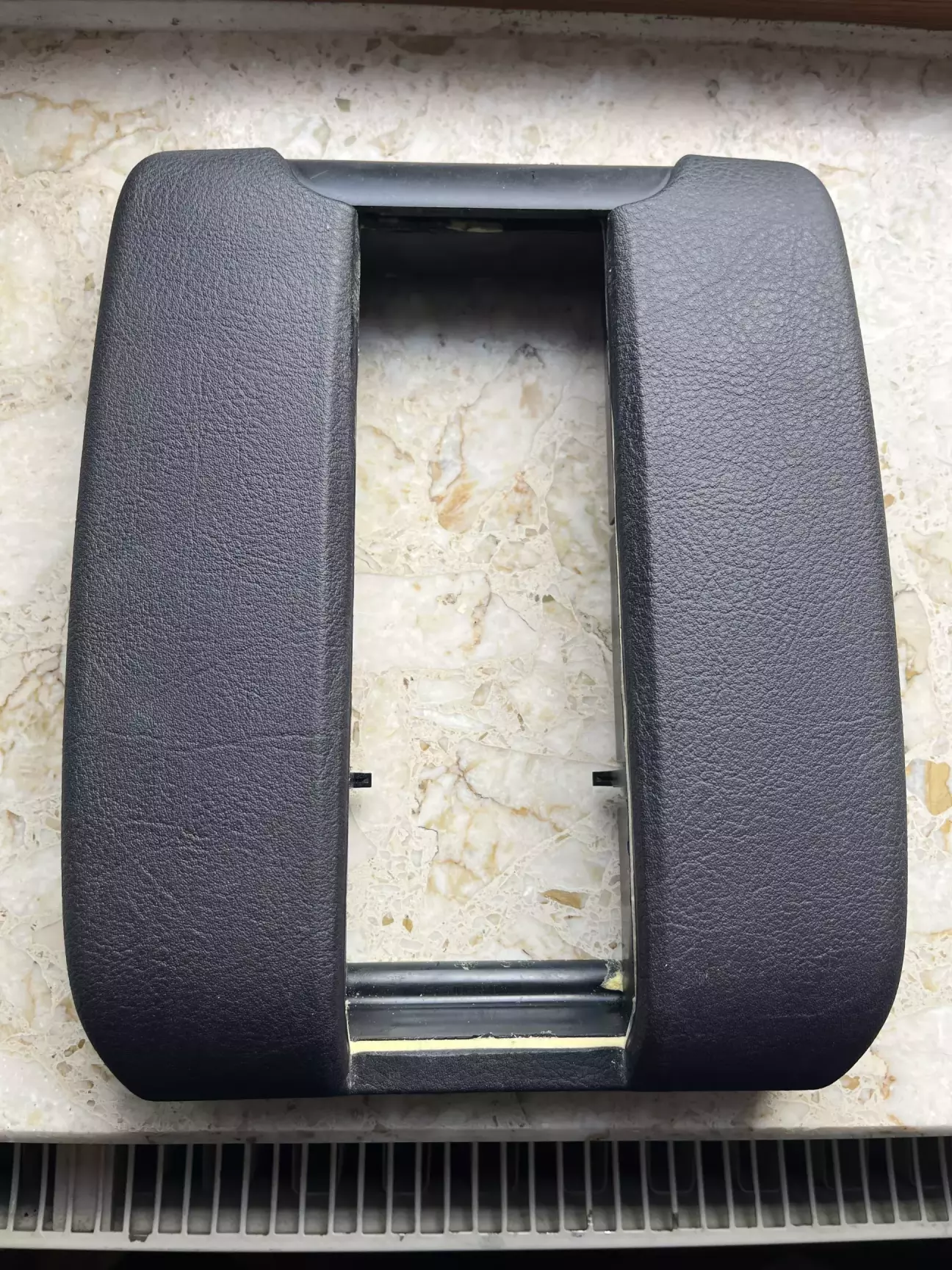

Для цього знімаємо підлокітник і все, що знаходиться під ним.

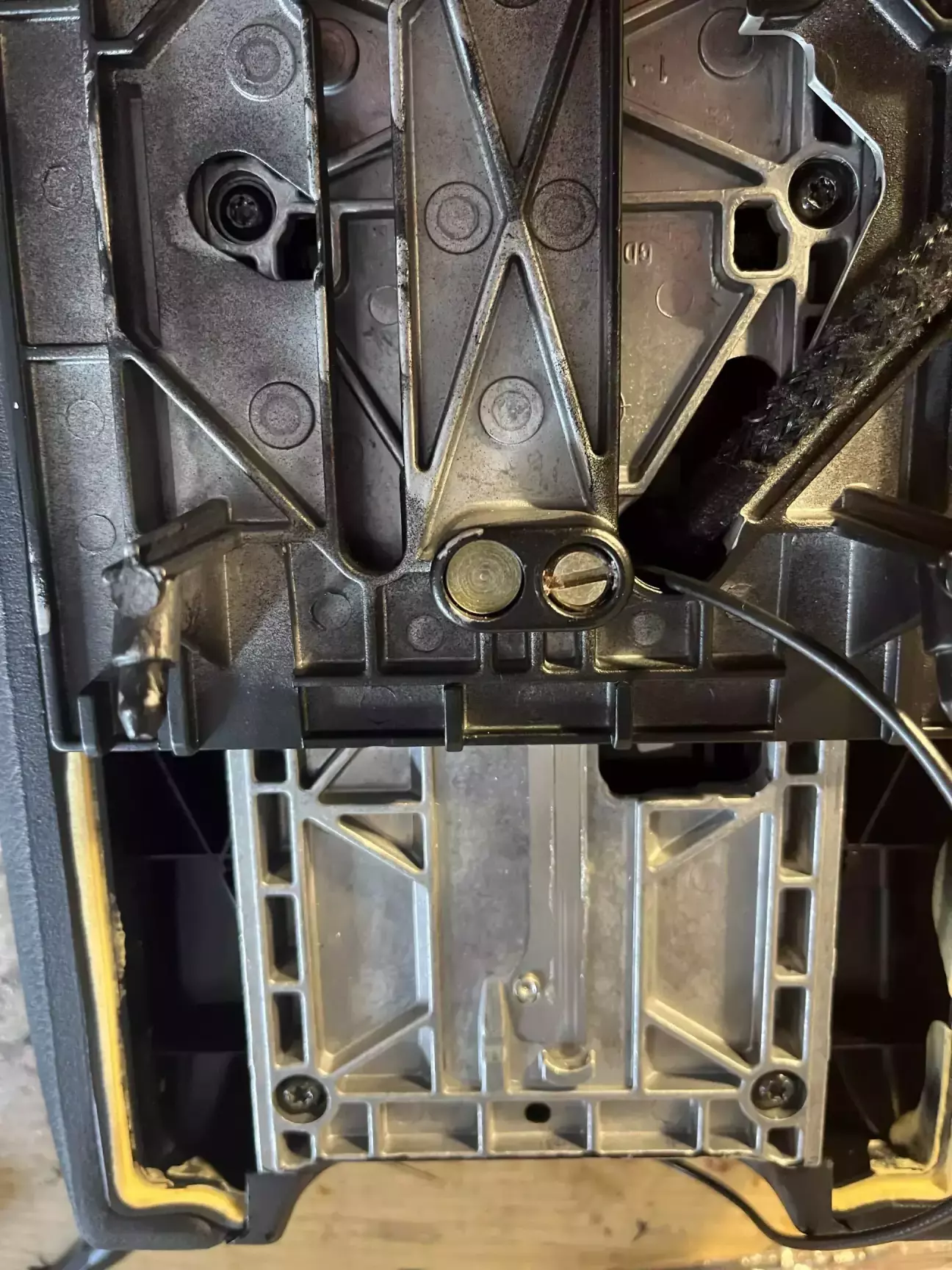

Треба відкрутити чотири гвинта

Дякую тобі за службу 🫡

Розбираємо його та виймаємо слухавку разом з усіма нутрощами та блоком

До речі, на eBay комплект із телефонною слухавкою Motorola та блоком коштує 200–250 €. Це так, інформація для роздумів…

Та вставляємо консоль/кредл S644 — хто як звик називати.

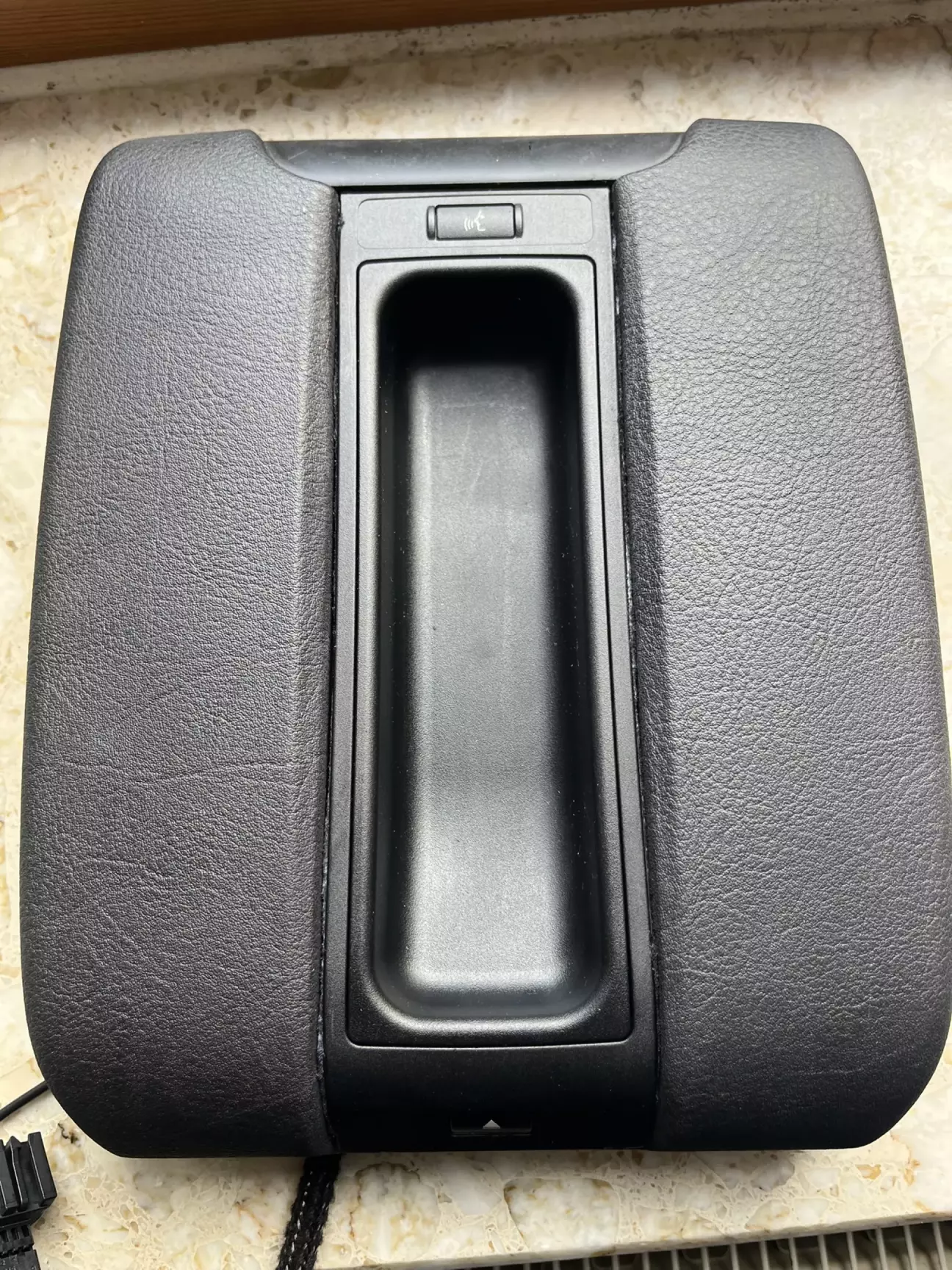

Має вийти щось таке…


Тепер підключаємо перехідник і встановлюємо підлокітник на місце.

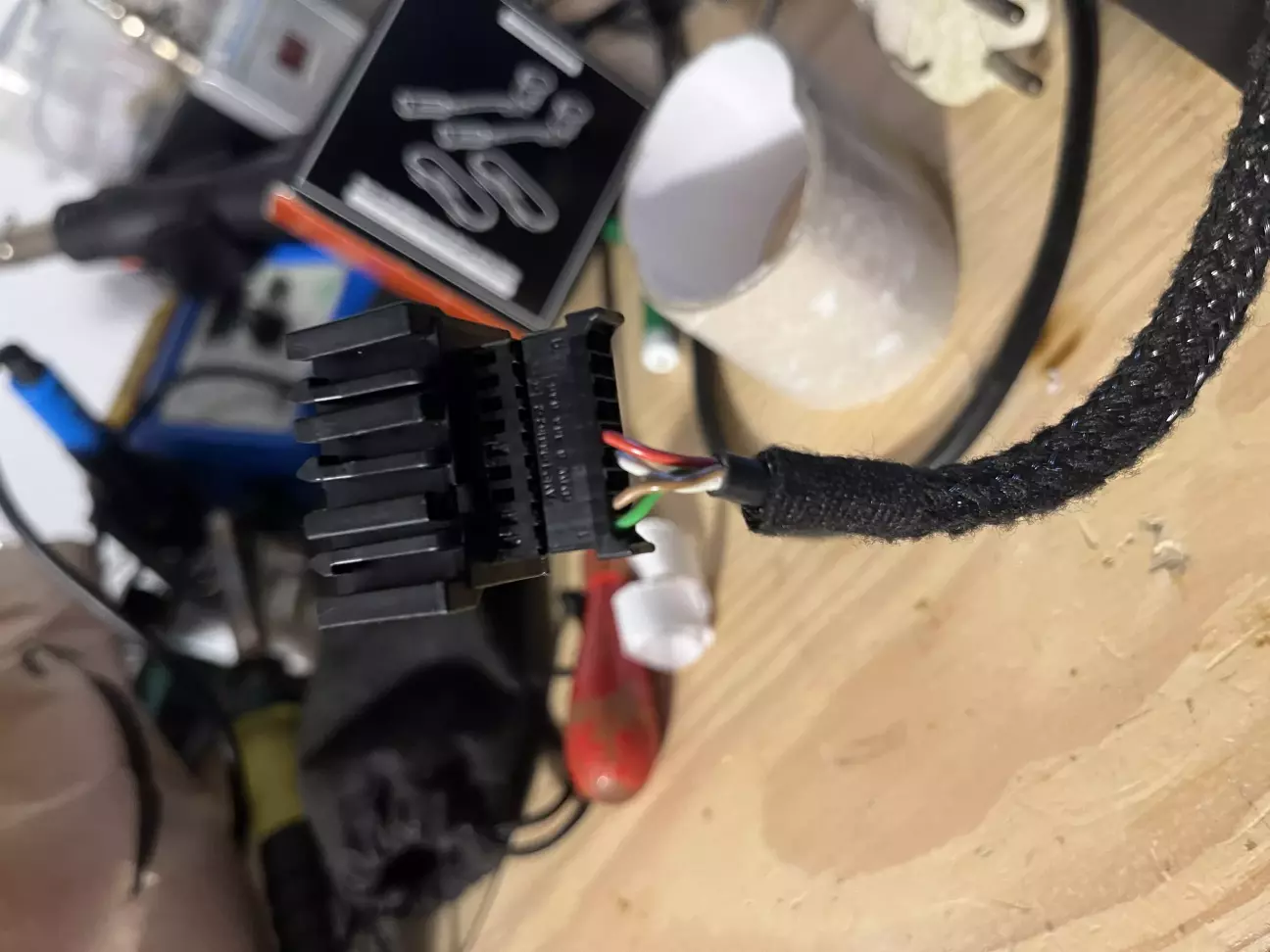

АБО, оскільки я вже задовбався чекати, поки продаван відправить мені цей перехідний дріт, просто перепінував «нову» 18-контактну фішку під штатний роз'єм і проводку.

Якщо вірити схемам WDS BMW для обох систем, то має вийти ось так:

Було

Стало

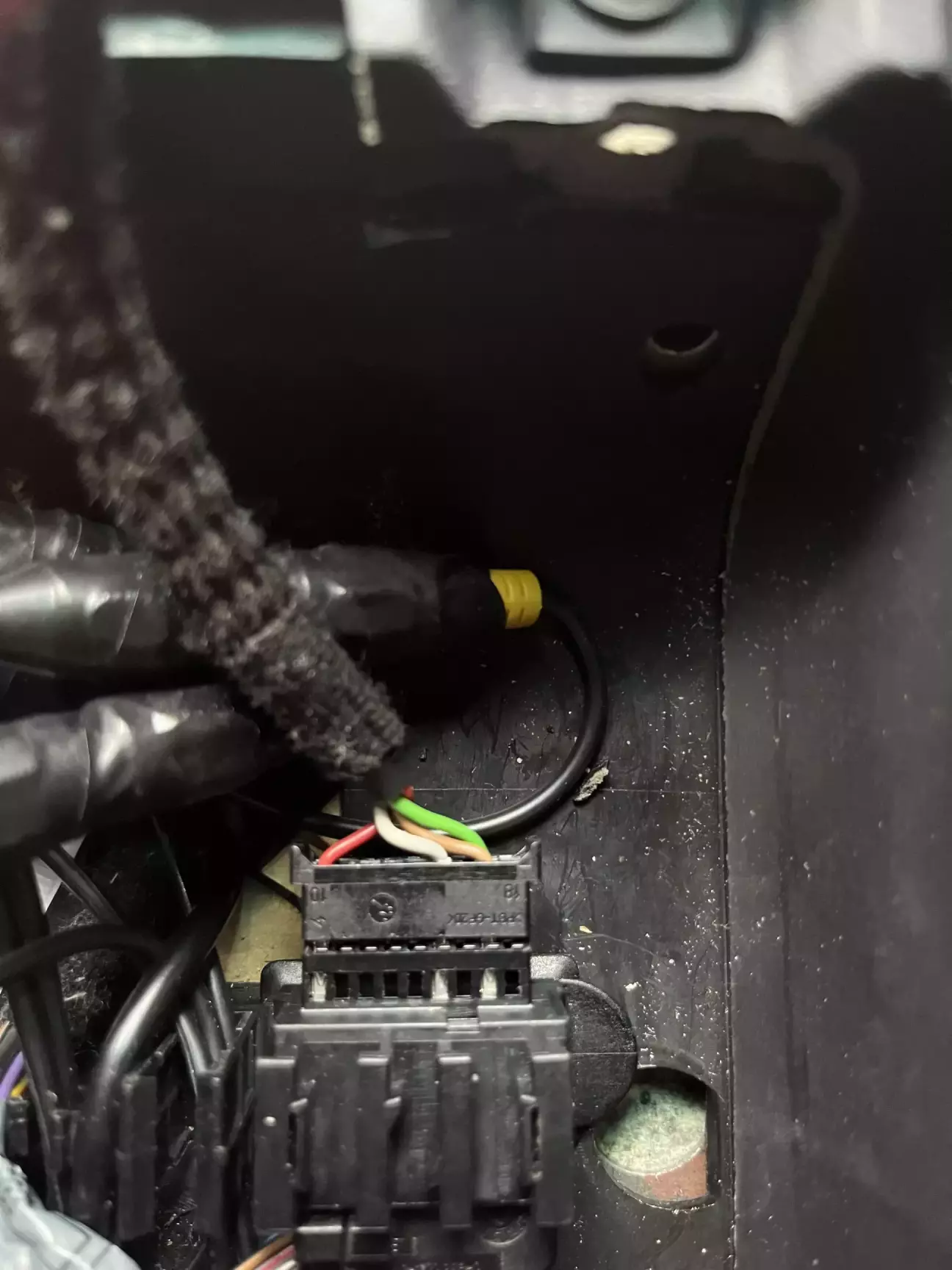

Кому цікаво — ось схема розпіновки «нового» роз'єму X4545 для підключення до моєї штатної дорестайлінгової коси S629/Motorola:

  • ПІН 1 (зелений) → Витягнув та заізолював (непотрібний блютуз).
  • ПІН 2 (коричневий) → ПІН 17 (постійний «−»).

  • ПІН 5 (червоний) → ПІН 8 («+» 12v лінія живлення від замка запалювання).

  • ПІН 13 (білий) → ПІН 15 (керуючий «+»/сигнальний на пробудження лінії Cradle_On)

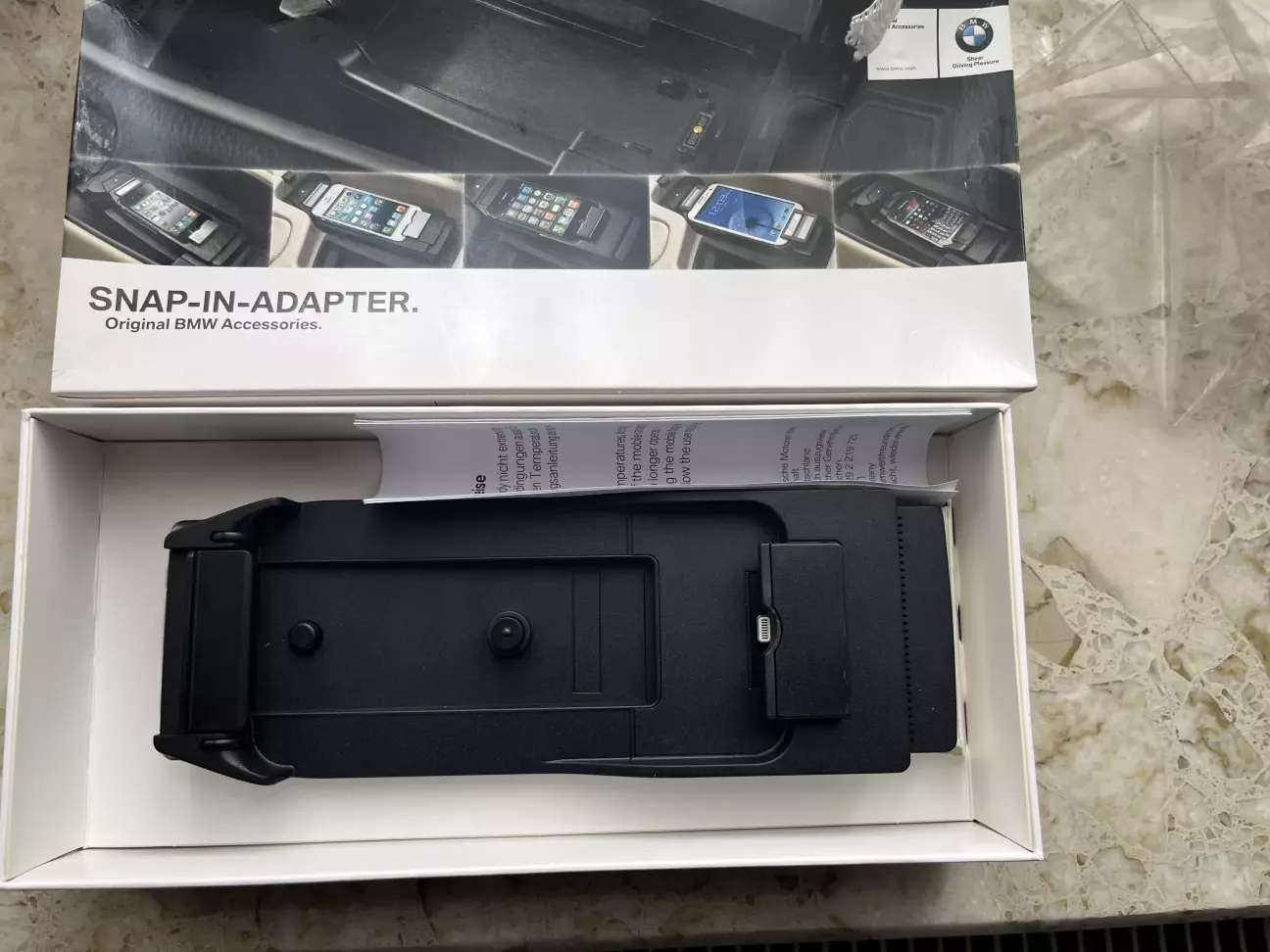

Тепер міняємо Snap-In-ванночку на Snap-In для iPhone 5/5S/SE. Для цього нам знадобляться: СМС, ніж, паяльник, надфіль та реєстрація.

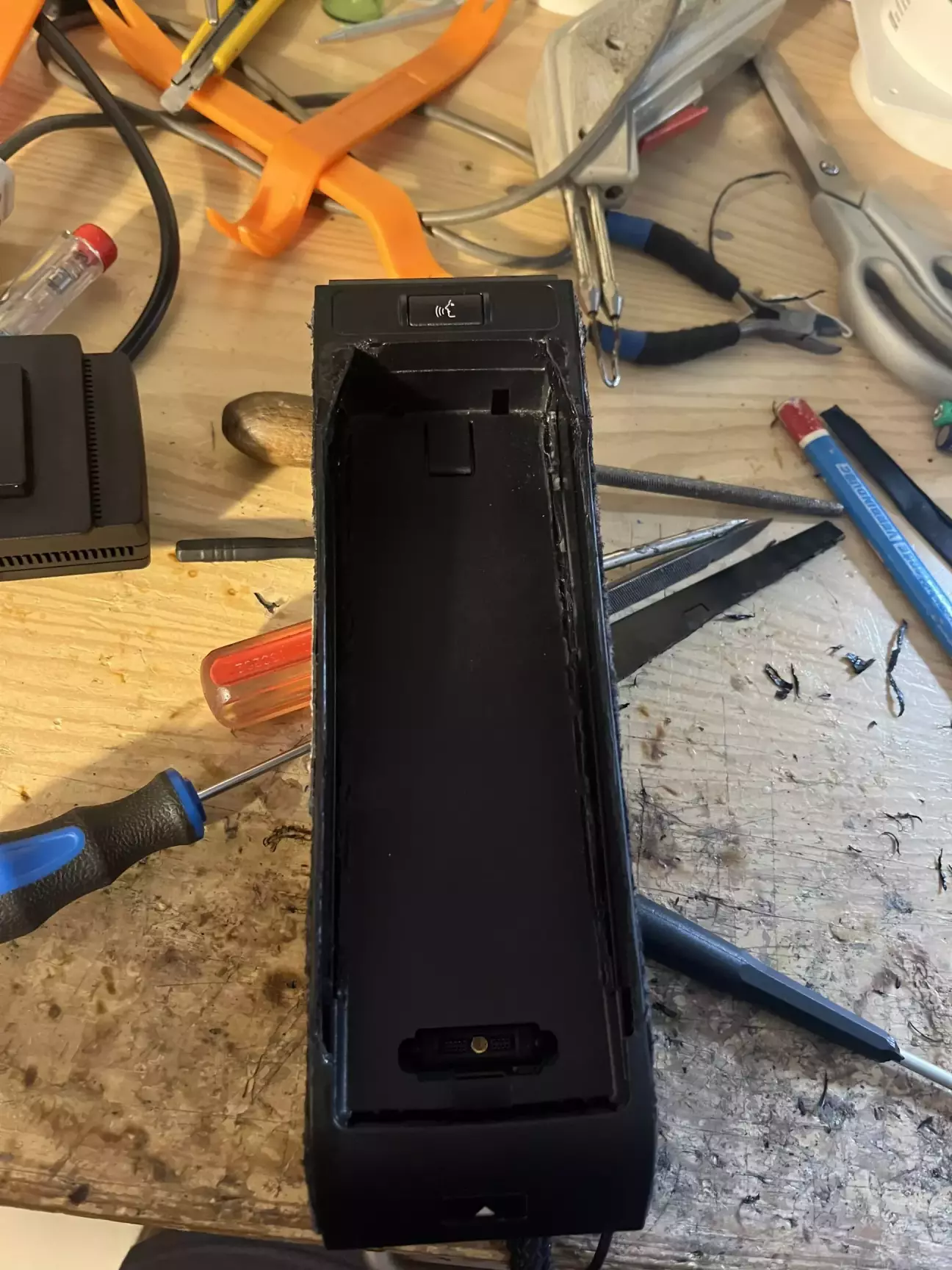

А у Снап-Іна то - іньша форма, і з-за цього він не влазить…блет… Розбираю, вирізаю, наплавляю, збираю…

Н - нове

О - оригінал

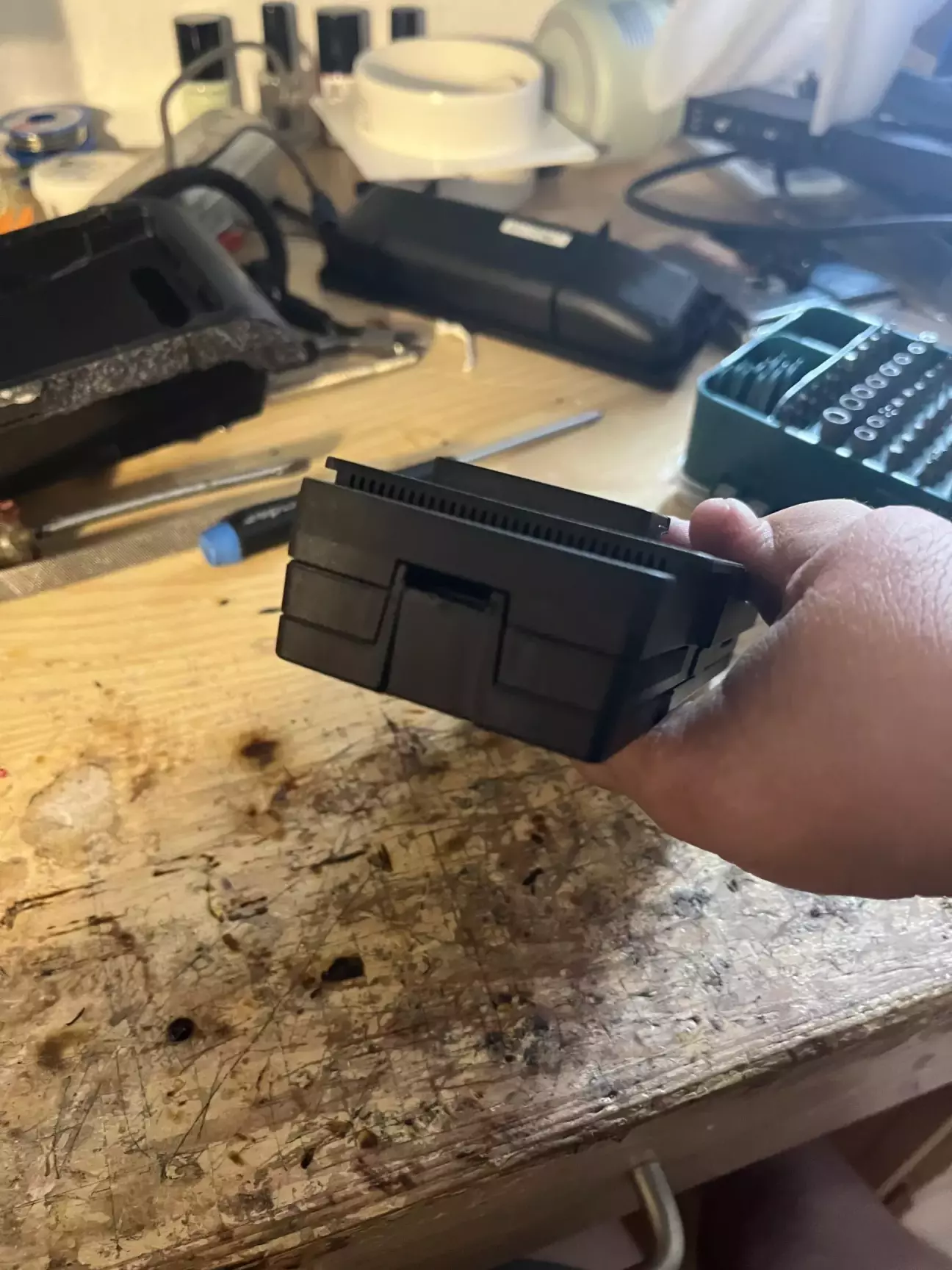

С - сцуко! Немає отвору під защіпку. Довелось вирізати. Але як виявилось потім - це нах не треба

Шось, якось, не те… Якась хуня вийшла... Треба перероблять...

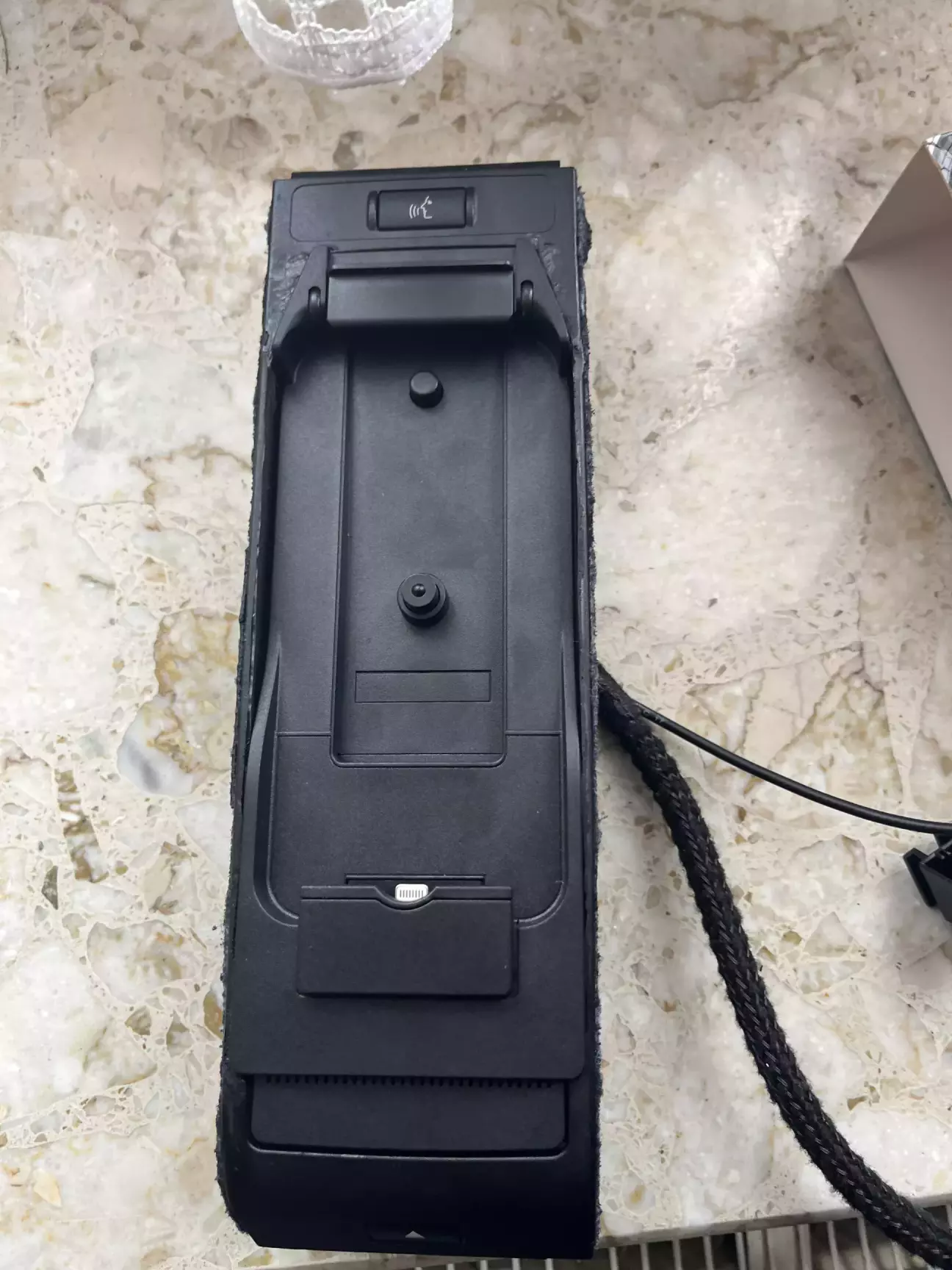

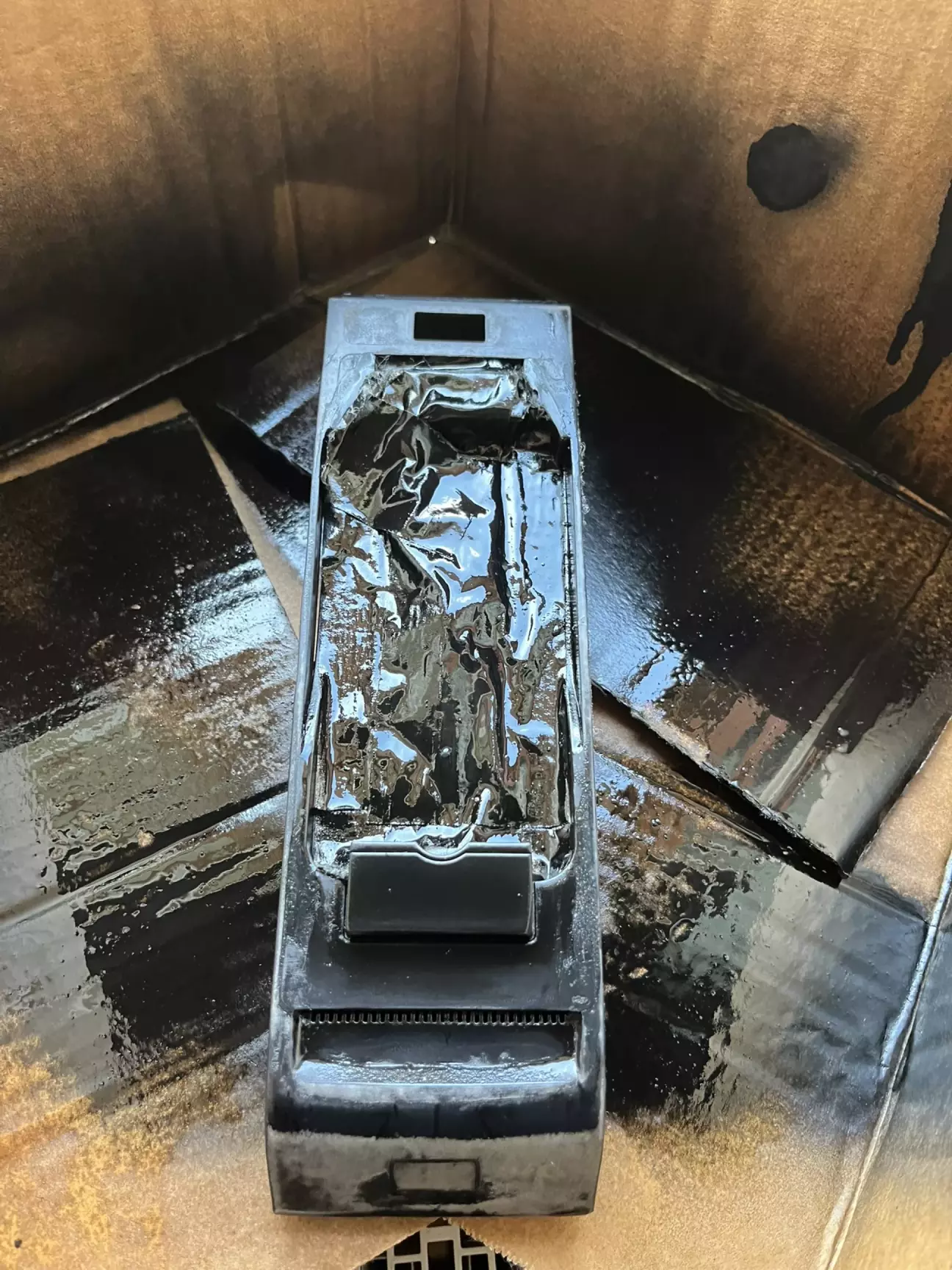

От тепер наче краще. Тепер покриваю поверхню праймером для пластику...

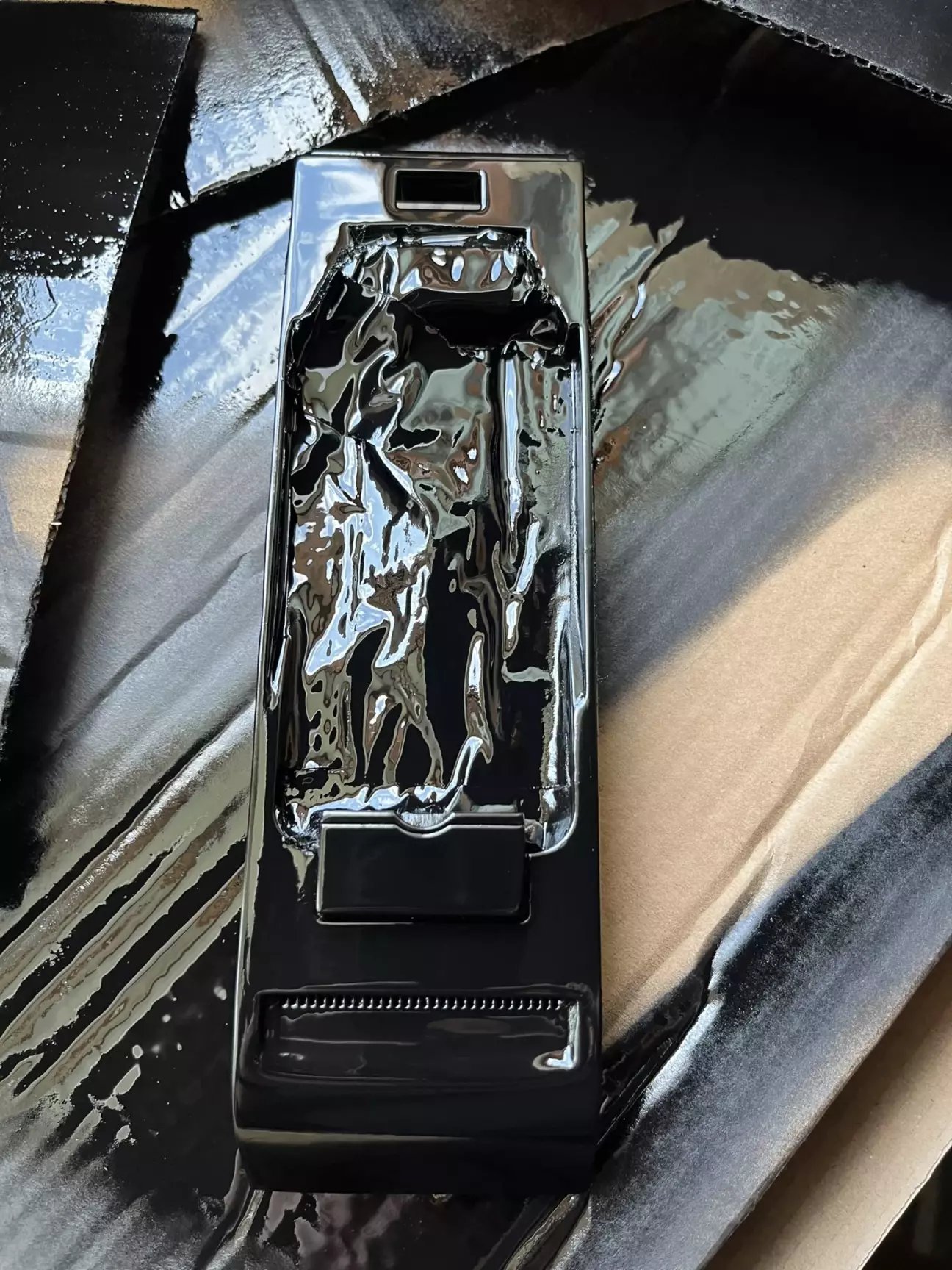

...та фарбую...

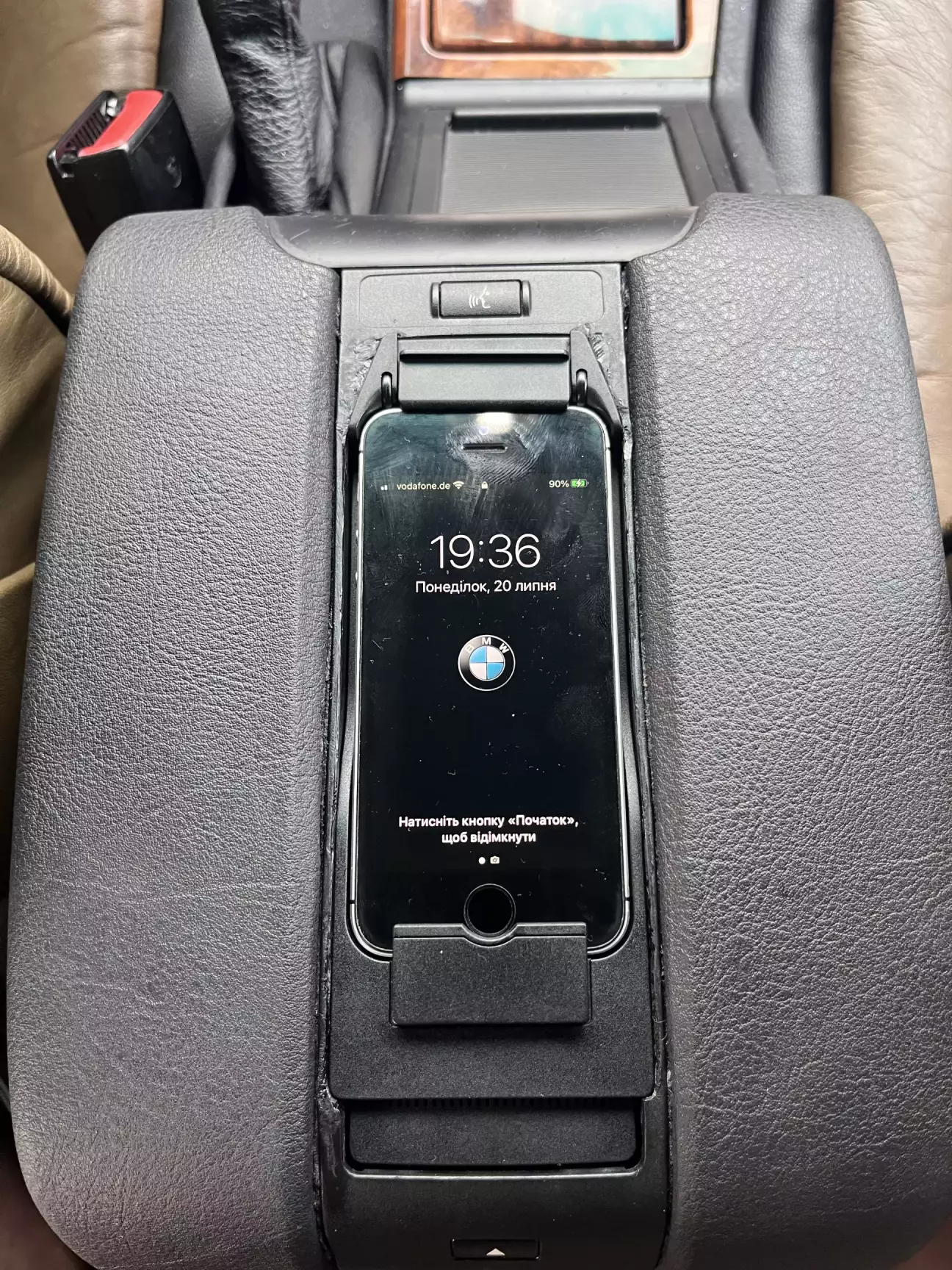

Залишилося лише встановити iPhone SE у Snap-In-адаптер.

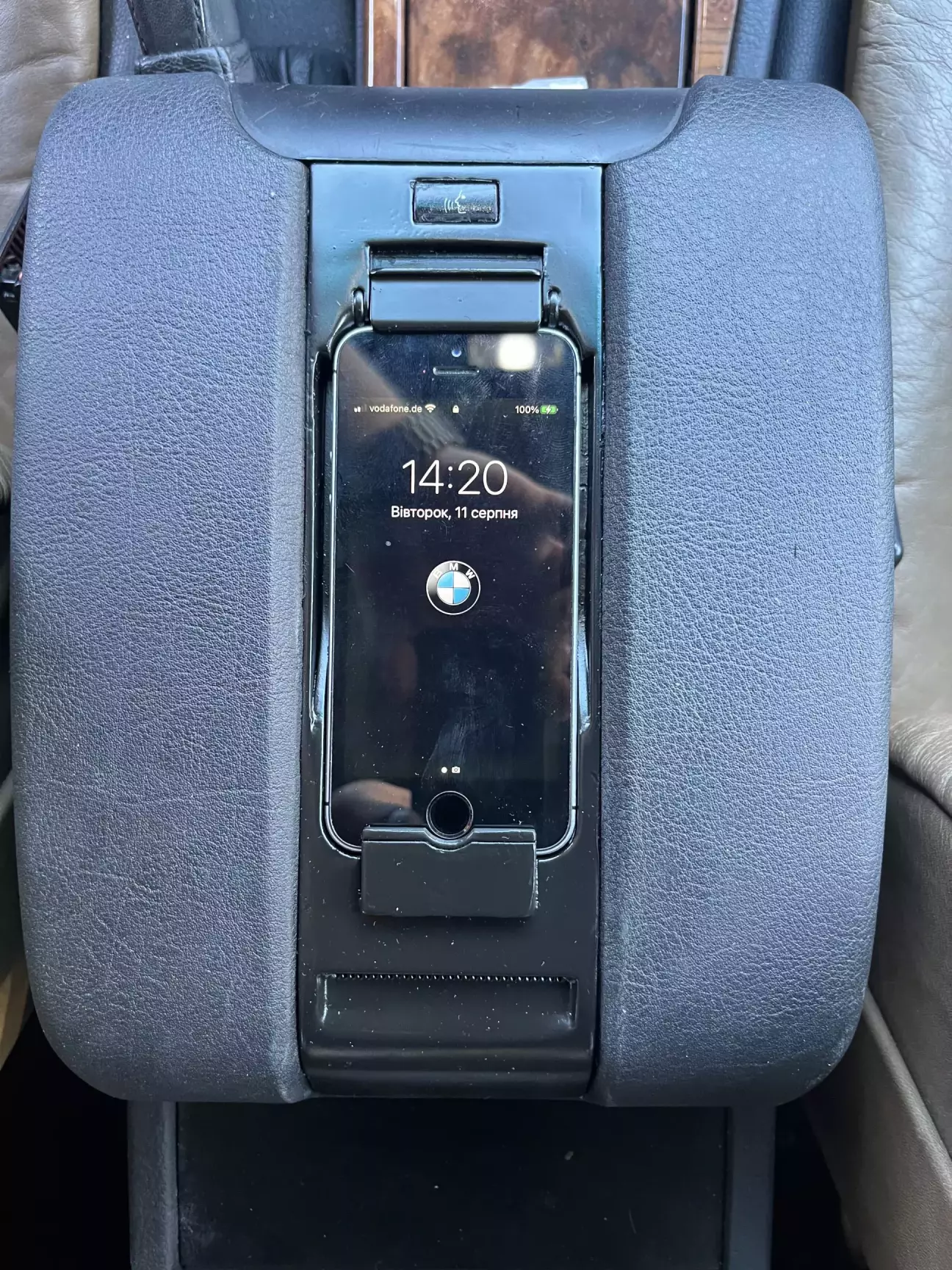

Готово.

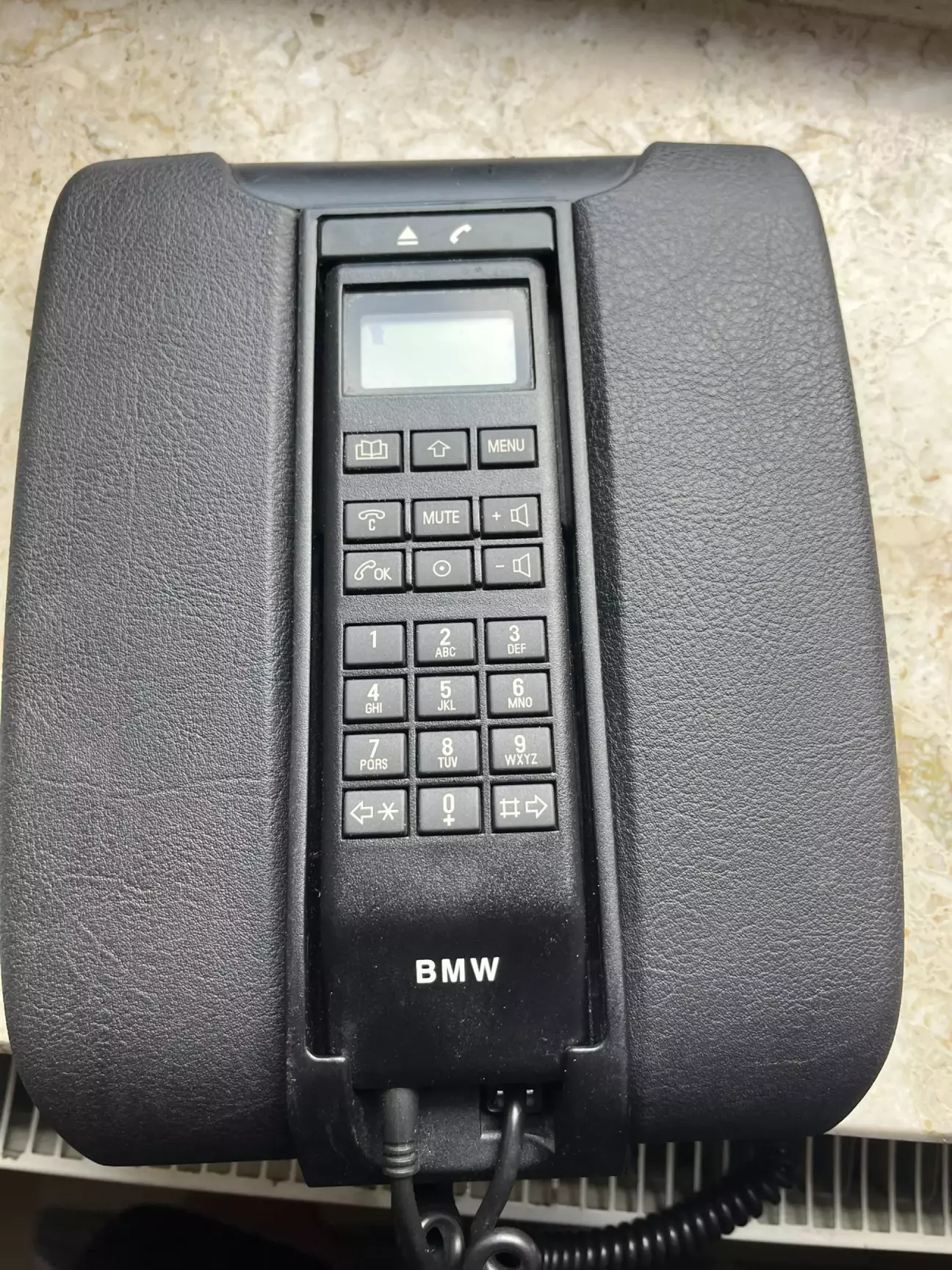

Ось це до:

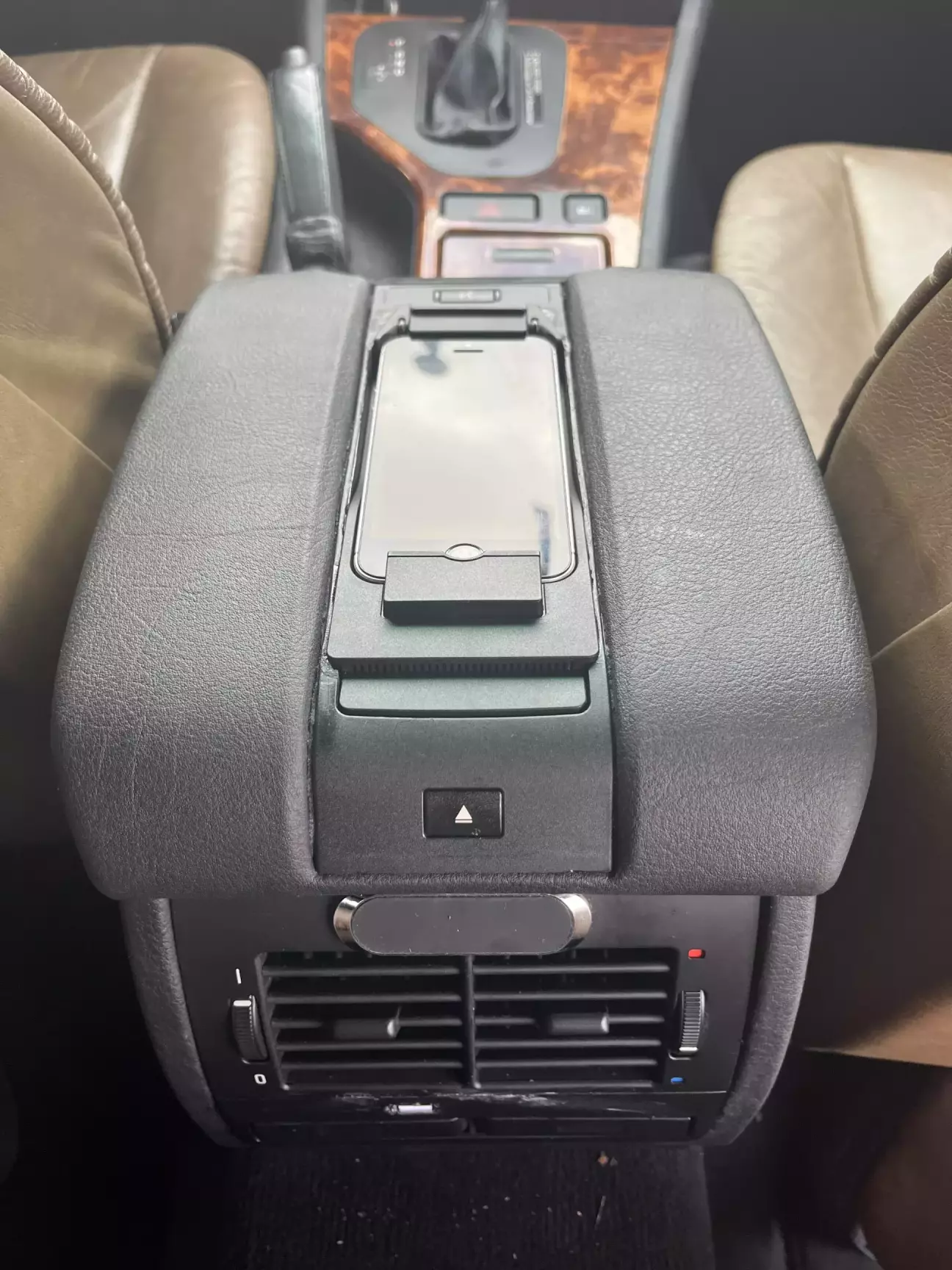

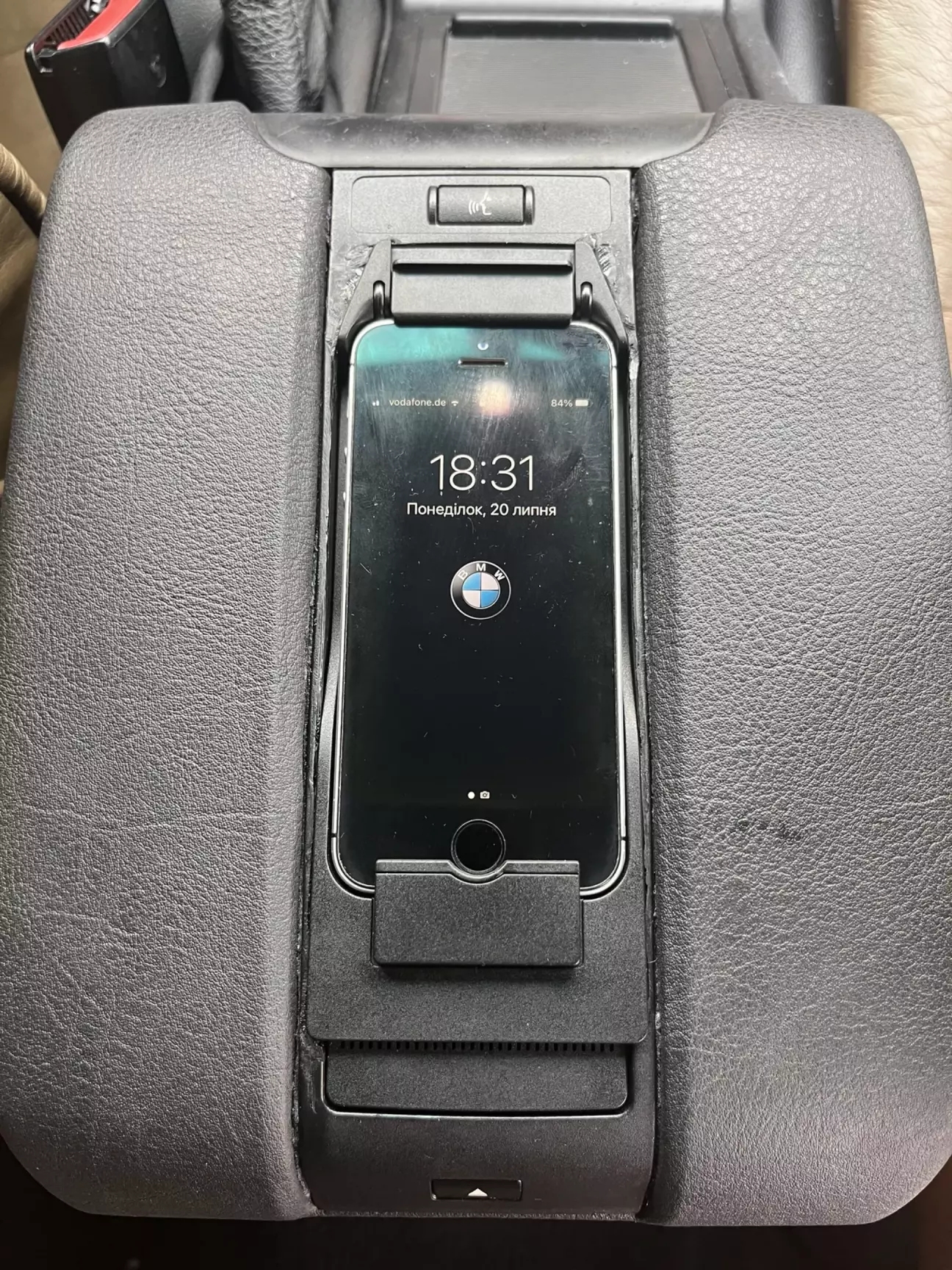

А ось це після:


Тепер залишилося дочекатися, поки перехідник нарешті прийде, відправити його назад продавану й побажати йому знайти йому гідне застосування… 🤬... десь у його сраці!


На цьому поки що все.

Дякую всім за увагу! Мирного неба та рівних доріг!
