Оновлення сигналізації Starline A63 саморобним програматором.

В далекому 2017 році хлопці з Прага Авто на Кільцевій встановили мені російську сигналізацію StarLine A63. Встановили, і з тих пір я її не торкався. Але одного дня я наштовхнувся на кілька записів про виготовлення шнурка для оновлення та налаштування Starline з модуля CP2102 і вирішив заради інтересу пройти цей шлях, щоб глянути, як взагалі це влаштовано всередині.

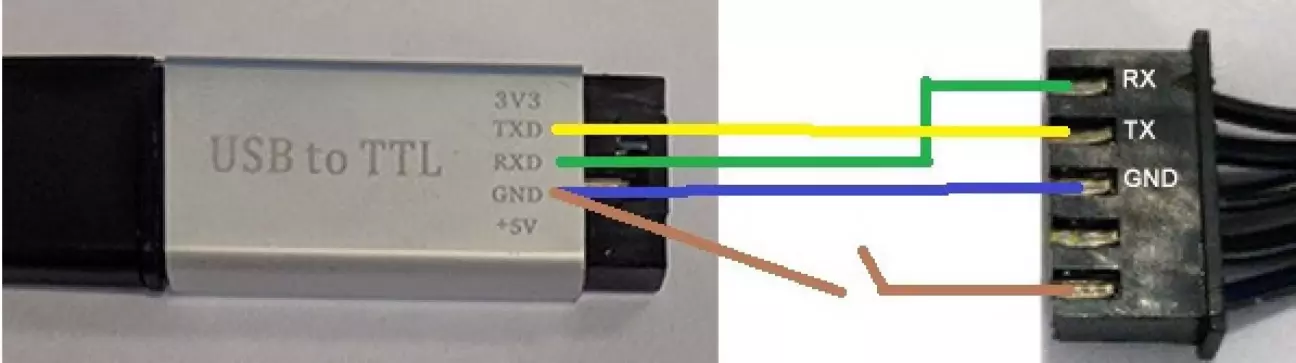

Схема підключення до антенного кабелю (той, що підключається до антени під лобовим склом) сигналізації. Автор не я - картинка з мережі.

"Коричневий" розмикаємий контакт - це перемичка, яка переводить блок у режим оновлення. Для режиму налаштування його можна не підключати.

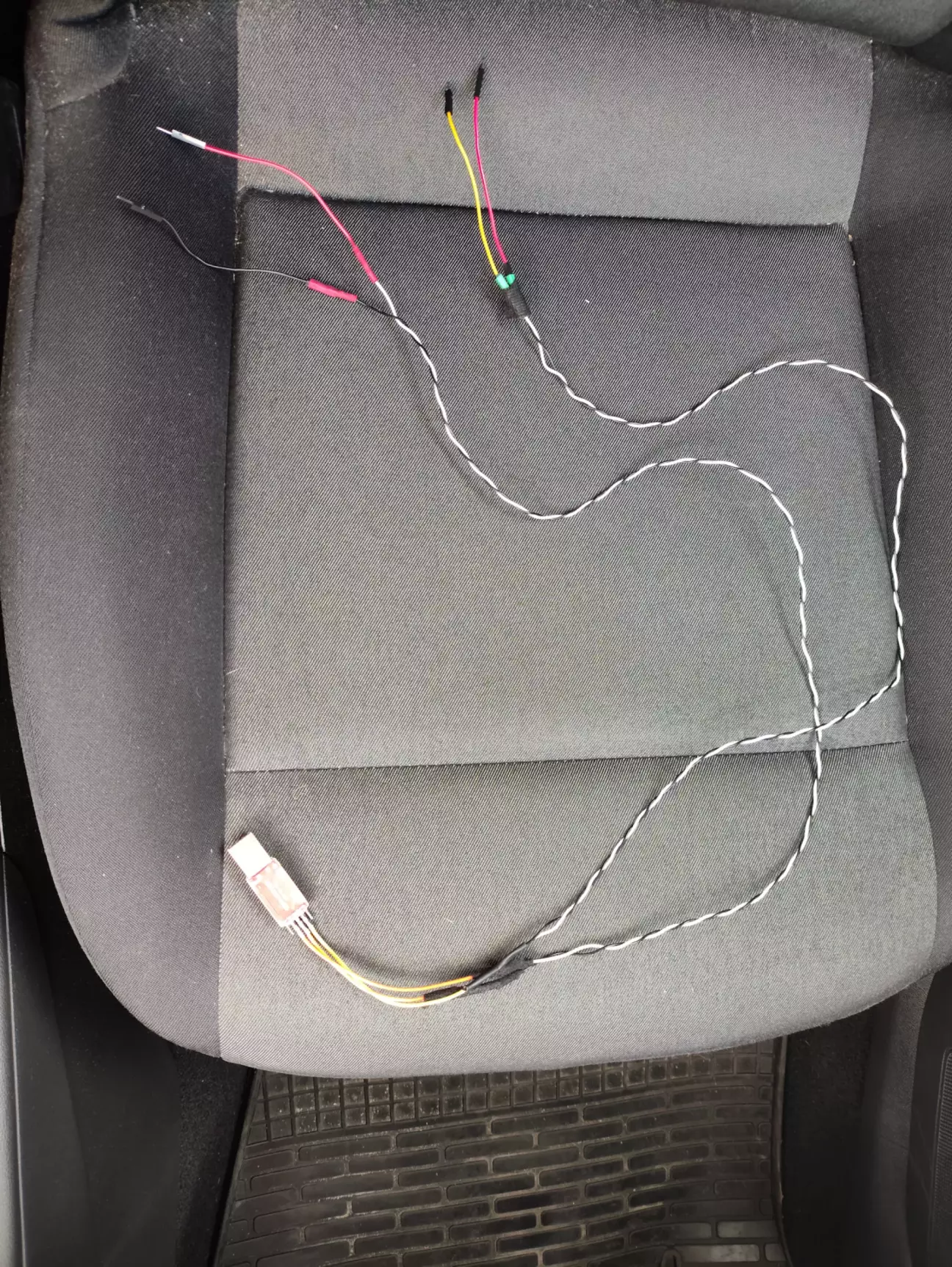

Виготовив "из глины и палок" ось такий кабель:

Далі з сайту Starline завантажив останню версію Starline Master (3.11.3), однак з невідомої мені причини вона відмовилася бачити мій блок. Потім я спробував видалити 3.11.3 і встановити найстарішу версію, доступну для завантаження (3.5.3). З нею блок почав визначатися!

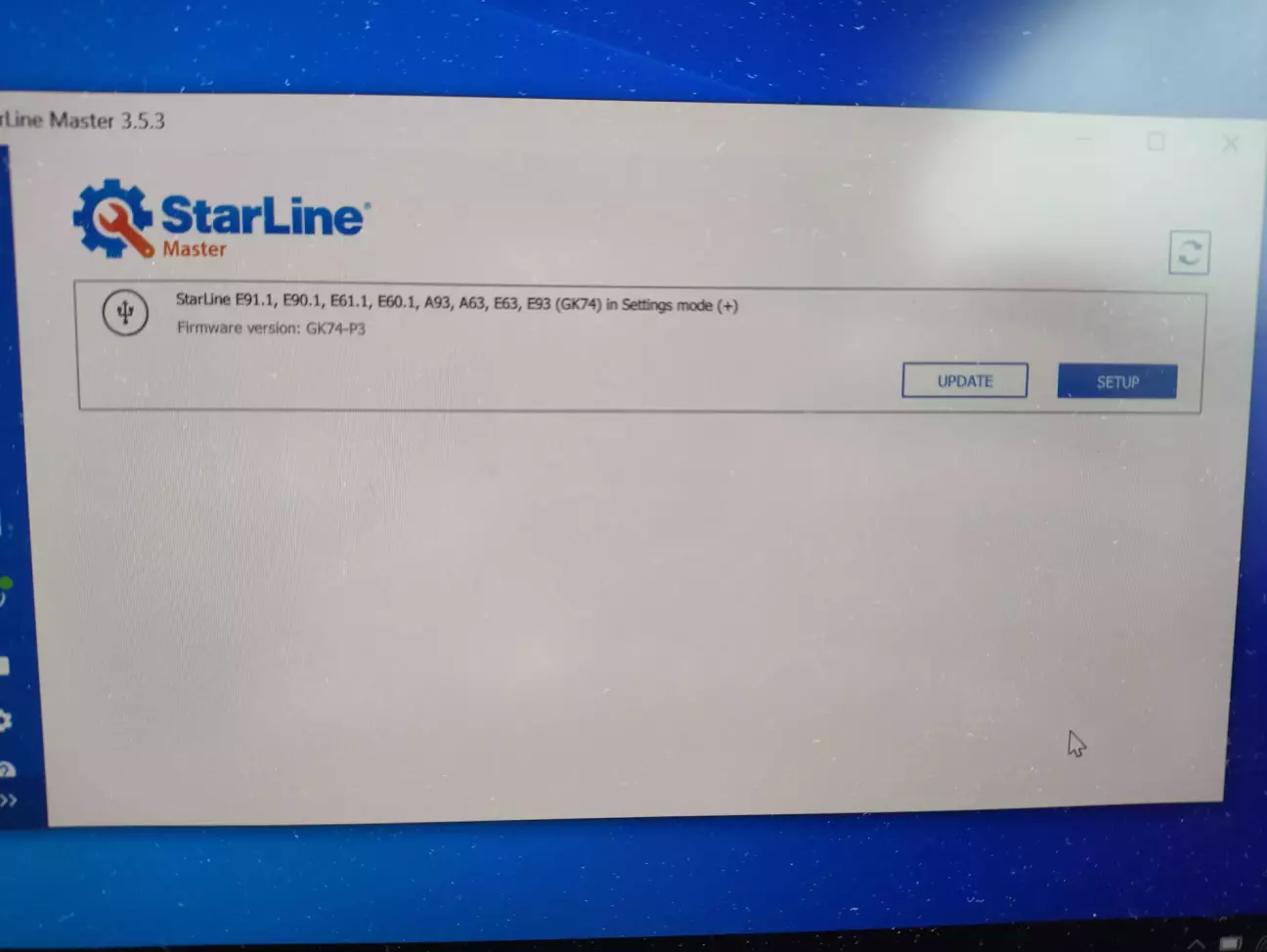

Бачимо, що встановлена дуже стара прошивка GK74-P3. Найсвіжіша на сьогодні - GK74-T6. Список змін між версіями можна подивитися тут.

Попри те, що програма побачила блок, оновлювати його вона не поспішала - після натискання на "UPDATE" я отримував вічний спінер, і блок виходив з режиму прошивки.

Прошерстивши звіти людей, я виявив, що всі, кому вдавалося оновити таким шляхом блок, робили це на старіших версіях Starline Master, які вже неможливо завантажити з сайту (найстаріша доступна - 3.5.3). Шляхом деяких махінацій з URL для завантаження файлу, мені вдалося завантажити 3.3.0, ось посилання для завантаження цієї версії (Windows).

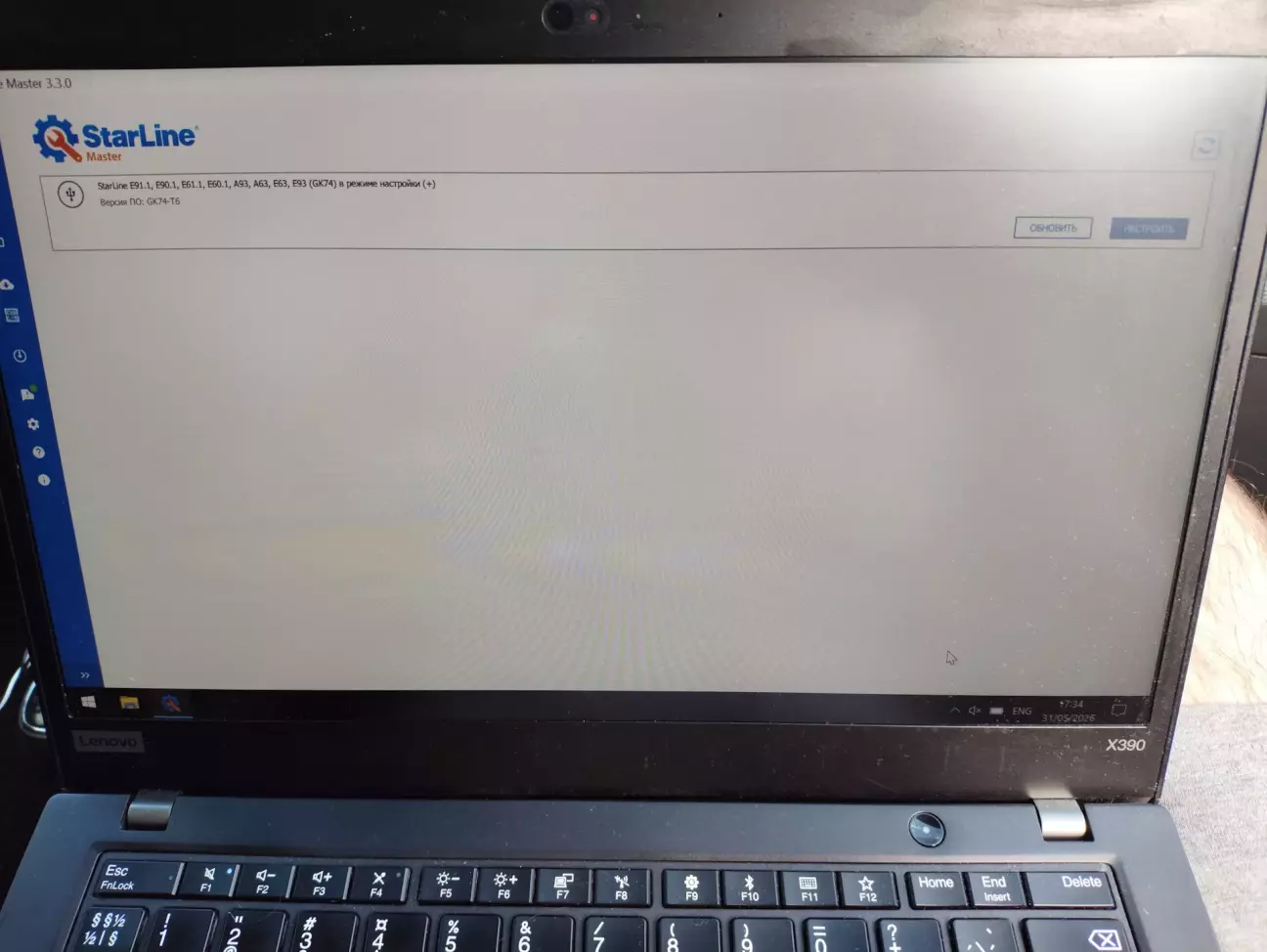

На 3.3.0 все пішло веселіше:

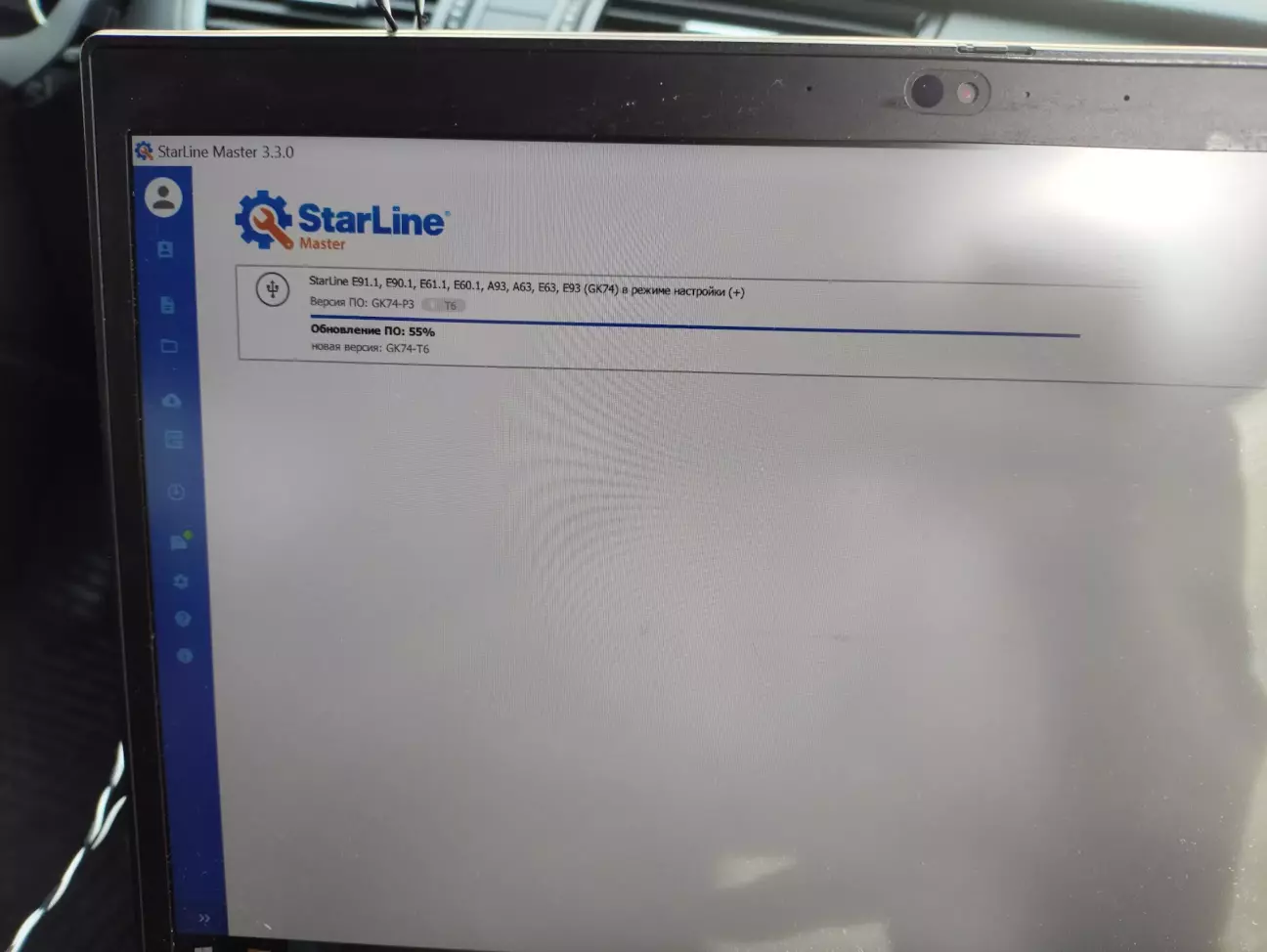

Результат:

Важливо зазначити, що перед початком оновлення я сфотографував усі налаштування. Після закінчення оновлення програма скаже, що потрібно скинути всі налаштування блока до заводського стану та виконати повторне налаштування. Набагато зручніше це робити, коли є "бекап".

Однією з моїх "хотєлок" все ще залишається придбання GSM-модуля до цієї сигналки та написання під нього власного сервера (на кшталт того, як зробили хлопці із Treeum) із подальшою "перев'язкою" сигналки на нього. Але зважаючи на не дуже неадекватний цінник на ці модулі в Україні і повну їх відсутність в ЄС, це бажання приречене залишитися лише бажанням.
