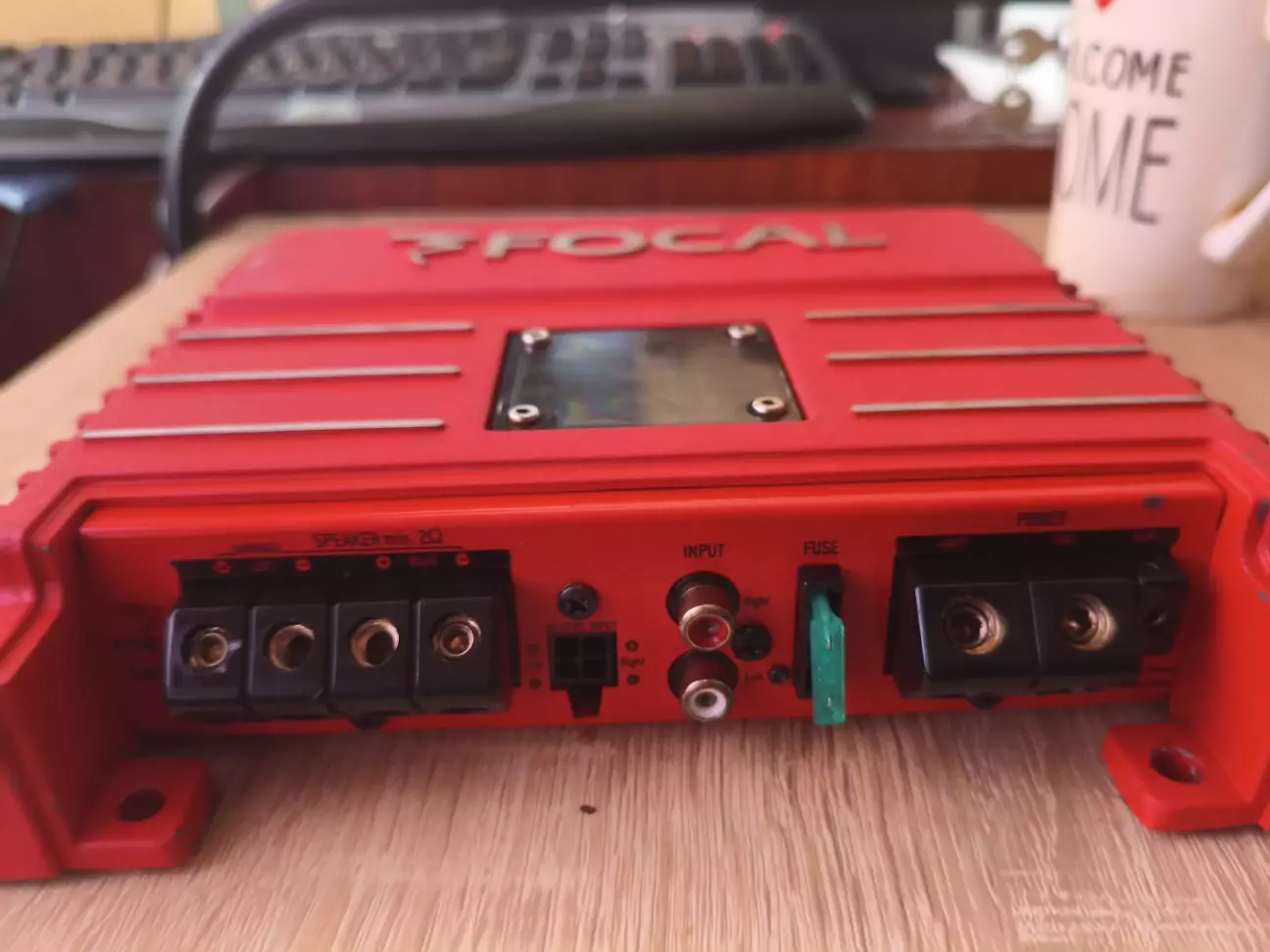

Підсилювач Focal Solid 2 RED (реально екстремально зухвалий)

Всім привіт куплений данний підсилювач для роботи з тилом на 2 динаміки все що я зміг дізнатись по ТТХ по ньому я написал а тепер чекаю ваших думок

•





   Технічні характеристики (заводські, реальні)

• Клас: AB (двотактний вихідний каскад на біполярних транзисторах)

• Тип живлення: Імпульсний блок живлення (Push-Pull, нерегульований), класичний ШІМ на TL494/KA7500 (перевірено за аналогами Solid 1/4).

• Канальність: 2 канали, мостова схема на канал (два плеча по диференційному виходу, балансна структура від вхідного дифкаскаду до виходу).

Параметр + Значення+ Примітка

Номінальна потужність (RMS, 14,4 В)

2 x 75 Вт @ 4 Ом

При 12 В реально близько 2 x 60 Вт

Потужність @ 2 Ом 2 x 120 Вт @ 2 Ом

Стійкий, але гріється сильніше

Потужність у мосту1 x 240 Вт @ 4 Ом

Працює без питань, ідеально для сабвуфера але я б не рекомендував його для такого

Потужність у мосту @ 2 Ом

Не рекомендовано

Заявленої цифри немає, вихід з ладу близький

Діапазон частот10 Гц – 40 кГц (-1 дБ)

Дуже широкий за мірками car audio

Відношення сигнал/шум>100 дБ (A-зваж.)

Реальне, не маркетинг

Коефіцієнт гармонік (THD)<0,05% (1 кГц, ном. потужність)

На слух найчистіший

Демпінг-фактор>200 @ 4 Ом / 100 Гц

Чудовий контроль басу

Вхідна чутливість0,2 В – 5 В

Дуже широкий діапазон, можна напряму з ГУ високого рівня

Вхідний опір20 кОм (RCA)

Стандарт

Вбудований кросоверLP / HP / Full12 дБ/октава

(Баттерворт, 2-й порядок)

Діапазон частот зрізу

50 – 250 Гц

Тільки одна ручка на канал (або ФВЧ, або ФНЧ).Вибір режиму перемичками всередині!

Запобіжники2 x 25 А (ATC)Сумарний номінал 50А (хоча я бачу тільки 25А )

Габарити (ДxШxВ)≈ 310 x 210 x 55 мм

Щільне компонування, корпус із товстого алюмінію з радіатором

2. Схемотехніка та компонування «під мікроскопом»

Вихідний каскад:
Класичний двотактний емітерний повторювач на потужних біполярних транзисторах Toshiba (частіше 2SA1302 / 2SC3281) або Sanken. Два плеча на канал, тобто по 4 потужних транзистори на канал (разом 8 штук). Вихідні резистори в емітерах (0,1–0,22 Ом) для термостабілізації. Це дає те саме «лампове» звучання на високих, але з відмінним контролем. Термокомпенсація зібрана на термотранзисторі, притиснутому до радіатора.

Вхідні каскади:
Традиційні диференційні підсилювачі на малошумних операційних підсилювачах. У Solid 2 часто ставилися JRC NJM2068 (музичні) або NE5532 — легко змінюються на OPA2134, AD8620, що відкриває простір для апгрейду. Одразу за RCA — «антидзвін» RC-ланцюжок, після ОП — буферний каскад.

Кросовер:
Активні фільтри на здвоєних ОП, 12 дБ/октава. Важливо: щоб змінити режим фільтра з HP на LP або Full, треба зняти нижню кришку та переставити джампери! Це не зовнішня кнопка. Часто власники цього не знають. Із заводу зазвичай Full/Off.

Блок живлення:
ШІМ-контролер TL494 у класичному включенні. Польовики в первинці: IRFZ44N або P55NF06 (4 штуки). Випрямні діоди: MUR1620CT або аналогічні швидкі пари. Конденсатори первинки: 3300–4700 мкФ х 35 В. Вторинка: по парі ємностей на плече (2200–3300 мкФ). Саме висихання цих електролітів — бич усіх старих Solid.

3. Налаштування та запуск у системі (best practices)

• Живлення: Силові клеми під гвинт 4 AWG (20–25 мм²) — став 4 Ga мідь. Маса на кузов, зачищений до голого металу. Рідна «колодка» із запобіжниками — слабке місце: контакти окислюються, гріються. Рекомендується зовнішній тримач AGU/Maxi у дистриб’ютора.

• RCA-входи: Через вік на платі часто підламуються пайки RCA-гнізд. Якщо є тріск/шуми при ворушінні — обов’язково перепаяти. Міжблочники екрановані, прокладати подалі від силових проводів.

• Gain (чутливість): Орієнтири за мультиметром/осцилографом:

  • На 4 Ом (75 Вт) → Vвих = √(75*4) = 17.3 В змінки (без кліппу).

  • На 2 Ом (120 Вт) → Vвих = √(120*2) = 15.5 В.

  • У мосту 4 Ом (240 Вт) → Vвих = √(240*4) = 31.0 В (міряємо між «+» лівого та «-» правого каналу).

• Налаштування кросовера:

  • При поканалці на твітери: HP, частота ~ 4–5 кГц (якщо прибере заводський кондер), покладатися тільки на зовнішній процесор.

  • На мідбас: HP від 63–80 Гц, якщо немає саба — Full із підпором сабвуфера.

  • На саб у мосту: LP 63–80 Гц (24 дБ/окт вже не отримати, але 12 дБ для SQ-саба з нормальним спадом — робоче). Можна комбінувати із зовнішнім кросовером.

• Тригер Remote: Споживання по REM мізерне, можна вішати на вихід ГУ, але якщо сумарний струм перевищено — ставити реле.
