Запаска Forward Safari 540 205/75/15 на Луаз. Электролитический способ очистки ржавчины

После покупки Бориса Федорича штатная 13-я запаска на заднем борте была не совсем в тему. Да и, честно говоря, висела она там больше для вида, так как после установки дисковых тормозов, на переднюю ось она бы уже и не налезла. Нужно было исправлять ситуацию…

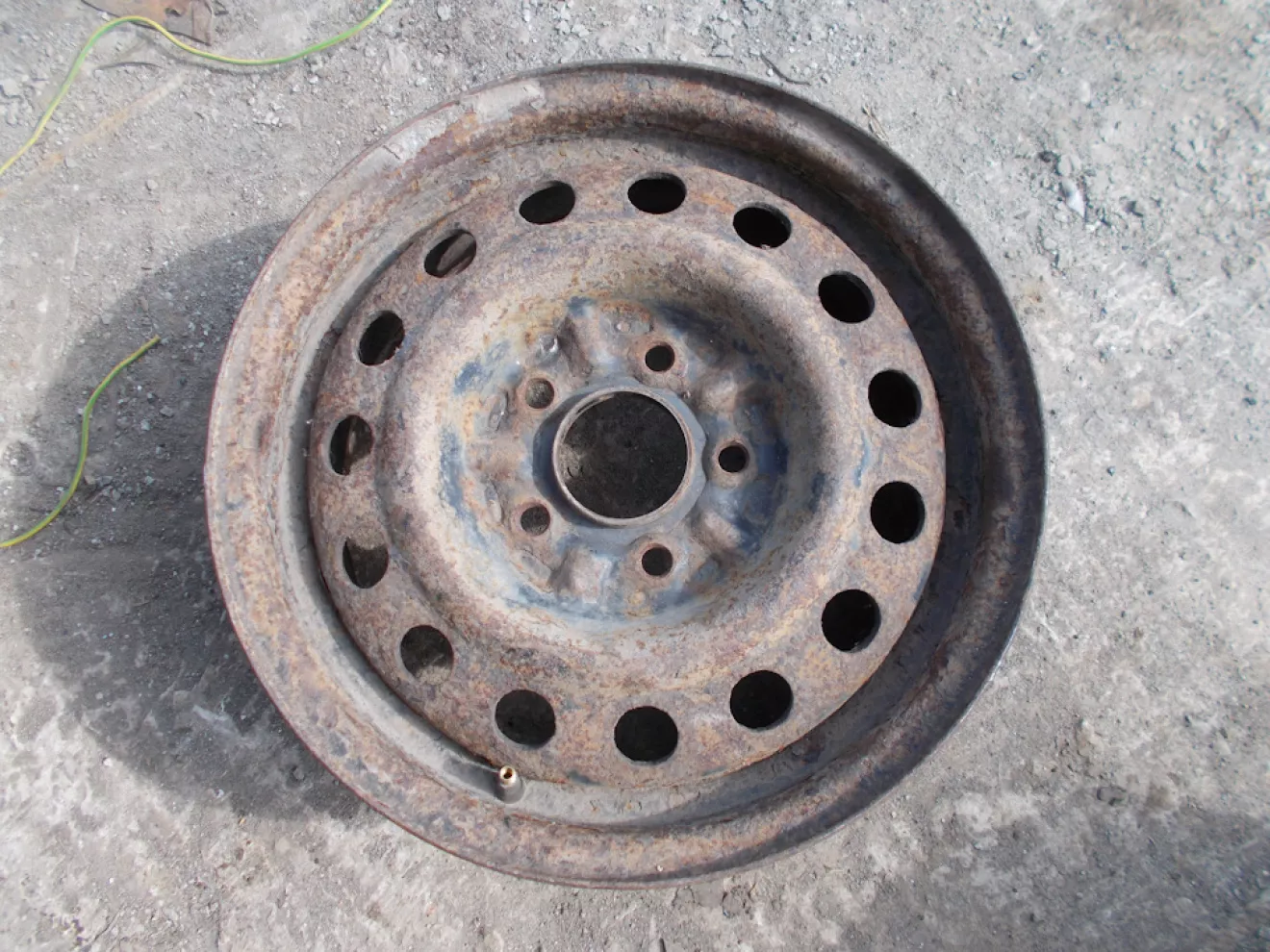

Немного раньше, за шапку сухарей, был приобретен 15-й диск с нашей разболтовкой (5х114,3). Марка автомобиля-донора мне неизвестна, предположительно какая-нибудь тойота или мазда. Диск достался хоть идеально ровным и без трещин, но сильно покрыт поверхностной ржавчиной.

Можно конечно было поработать над ним болгаркой с корщеткой часик-полтора, но я пошел путем для более ленивых — методом электролиза.
Для этого нужно:

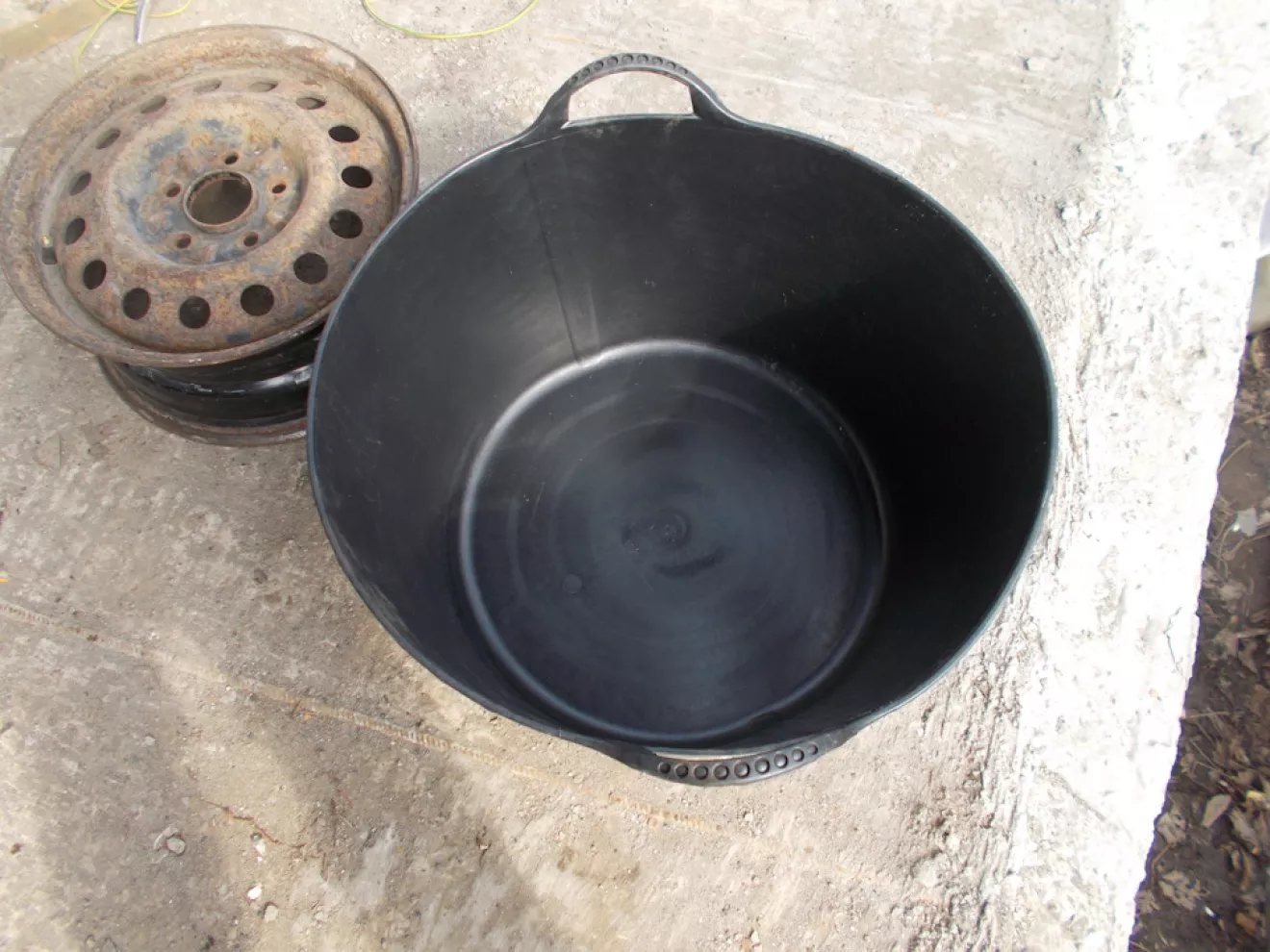

1.Емкость для раствора — я приобрел большой тазик из резины (в принципе подойдет из любого диэлектрика)

2.Вещество, водный раствор которого будет электролитом — лучше всего сода, пищевая или кальцинированная, она не вызывает химических ожогов (как например щелочи) и легко отмывается, не способствует дальнейшей коррозии (как например поваренная соль, хлорид-ионы которой потом сложно отмыть).

3. Вода. Обычная из водопровода или дождевая. Очень грязную из рек и луж лучше не брать, ибо не понятно что за примеси там есть.
4. Гальванически развязанный источник ПОСТОЯННОГО тока, с безопасным для наших тел, выходным напряжением. Лучше всего в пределах 12-24 вольт и с регулировкой и индикацией тока . Зарядное устройство или блок питания от компа подойдут. Использовать сварочник я бы не советовал, так как нужно быть очень осторожным, 80 Вольт может не слабо лупануть, а при плохом стечении обстоятельств и вовсе может получится мертвая тушка:(

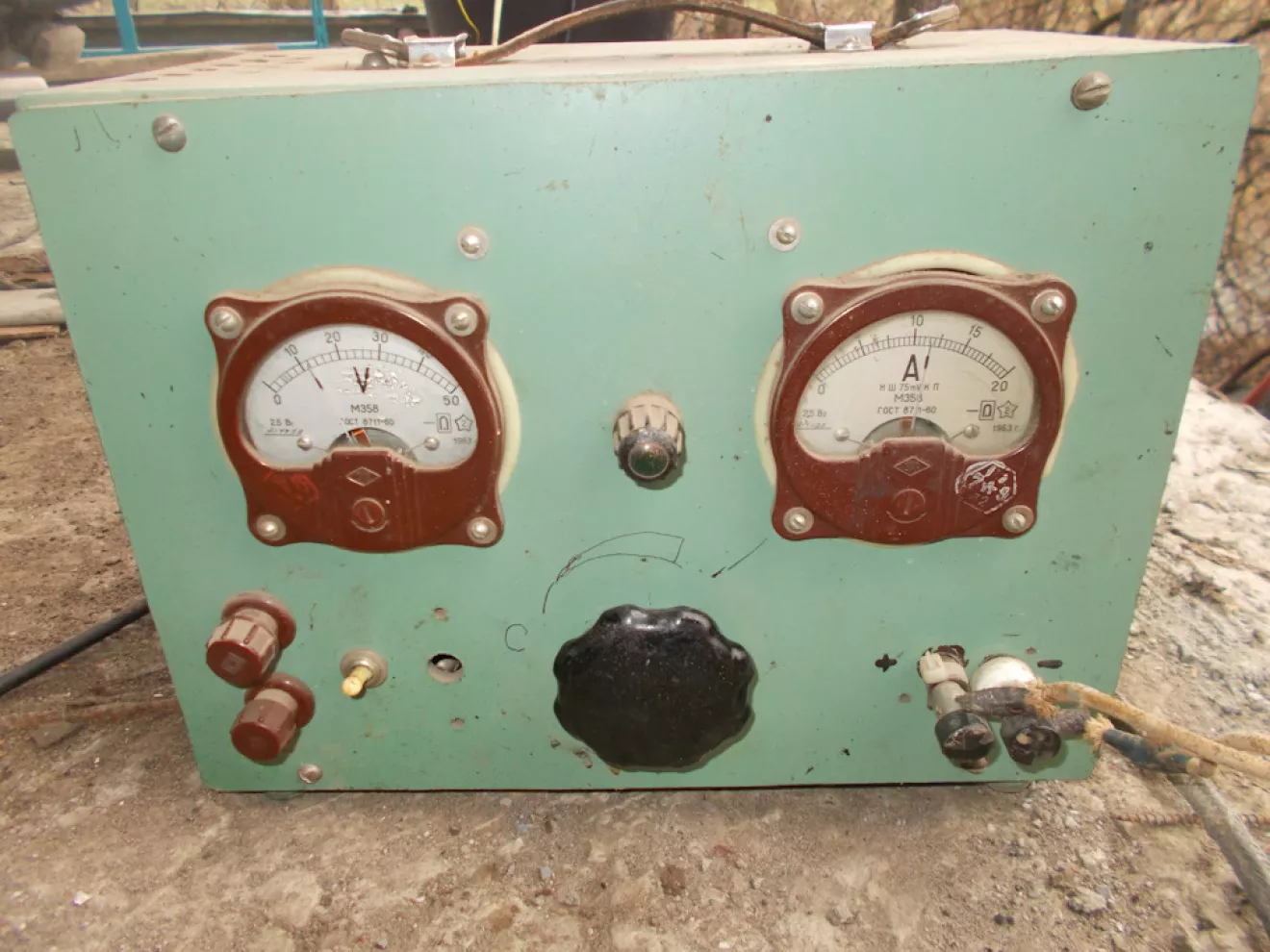

Я использую старое ЗУ для аккумуляторных батарей на 20 А, с индикацией тока и напряжения и ступенчатой регулировкой.

5. Положительный электрод -анод. Материалом для него лучше всего будет нержавейка. Если нет нержи то на крайняк можно взять чернуху. Но электрод из обычной стали будет быстро растворятся.

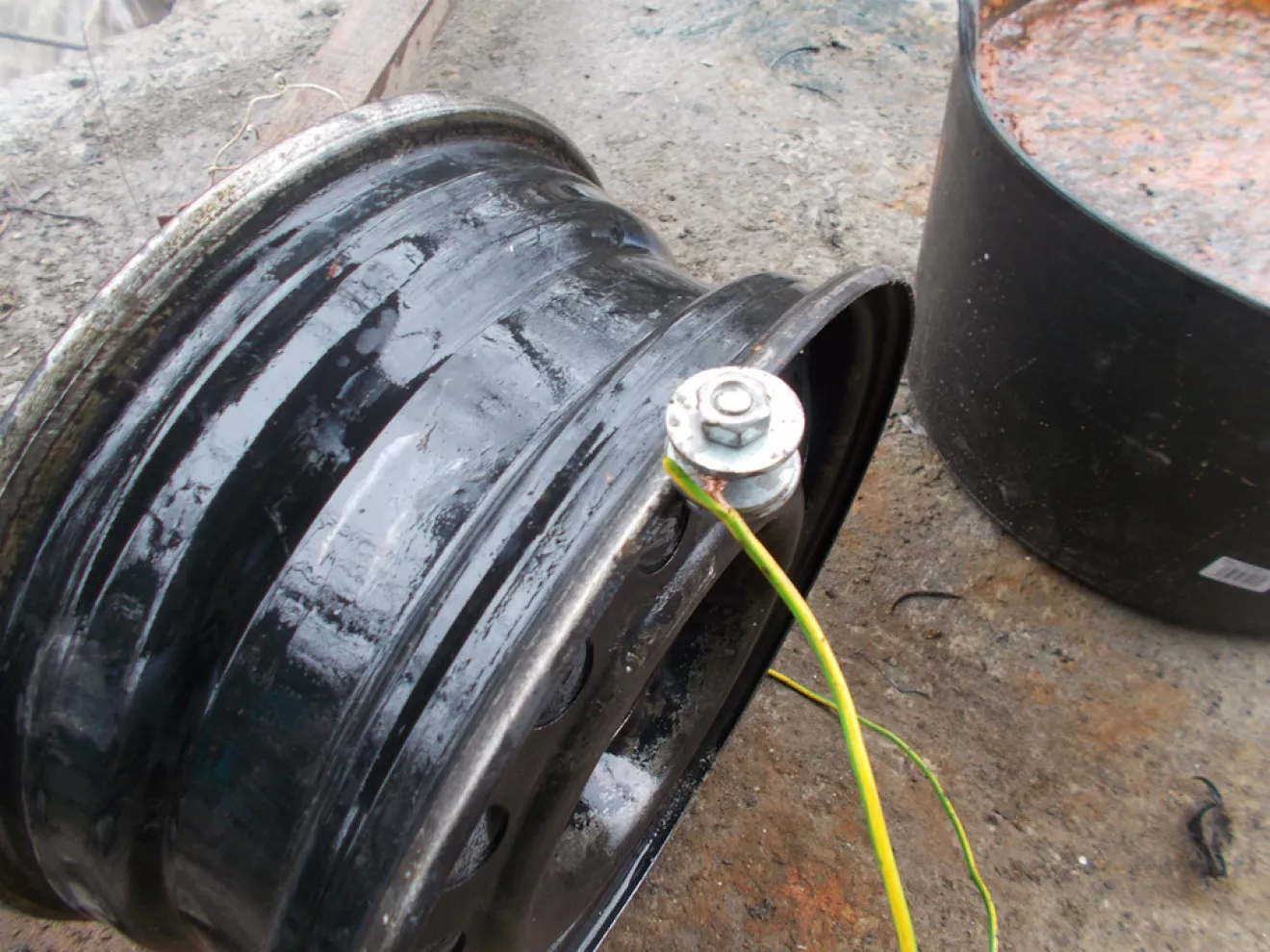

Заливаем воды в сосуд. Делаем раствор. Сколько идет соды на литр воды сказать сложно. Это зависит от формы детали, расстояния между электродами, напряжения. Я ориентируюсь по току. На тазик который я брал ушло около 600 г кальцинированной соды. Крепим "-" от источника на деталь (она у нас будет катодом). Способов есть куча. Можно струбциной ( со струбцины может облезть краска), можно болтом как я.

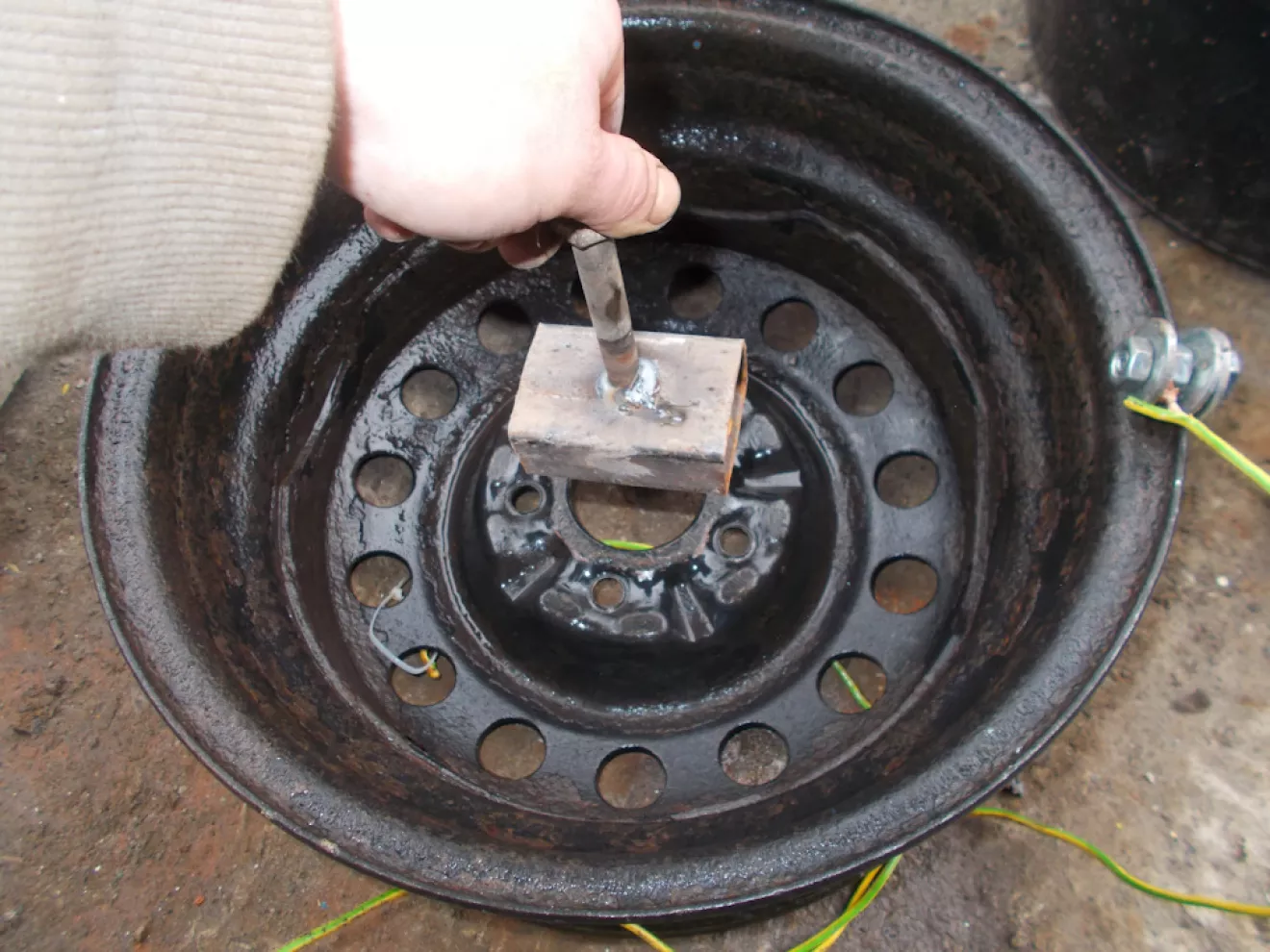

Главное чтобы был хороший контакт . Опускаем деталь в раствор. Крепим "+" от источника на анод. Анод, как я уже писал, лучше всего из нержавейки. Обычная сталь будет растворятся, но если нет под руками старой ненужной ложки/вилки или корыта от старой стиралки то на один раз пойдет и чернуха. Заметил, правда, что если использовать обычную сталь для анода, то на обрабатываемой детали оседает темный налет, который потом нужно смывать. В идеале форма анода должна быть такой, чтобы охватывать всю площадь обрабатываемой детали, в противном случае процесс будет идти с разных сторон не равномерно и деталь придется переворачивать. На практике сделать такой электрод сложно, особенно если чистим крупногабаритное изделие, поэтому крутить детальку скорей все равно придется. Лично я, в данном случае делал электроды из чернухи, так как нержавейки в этот момент не нашел. Вот форма электрода для очистки лицевой стороны диска :

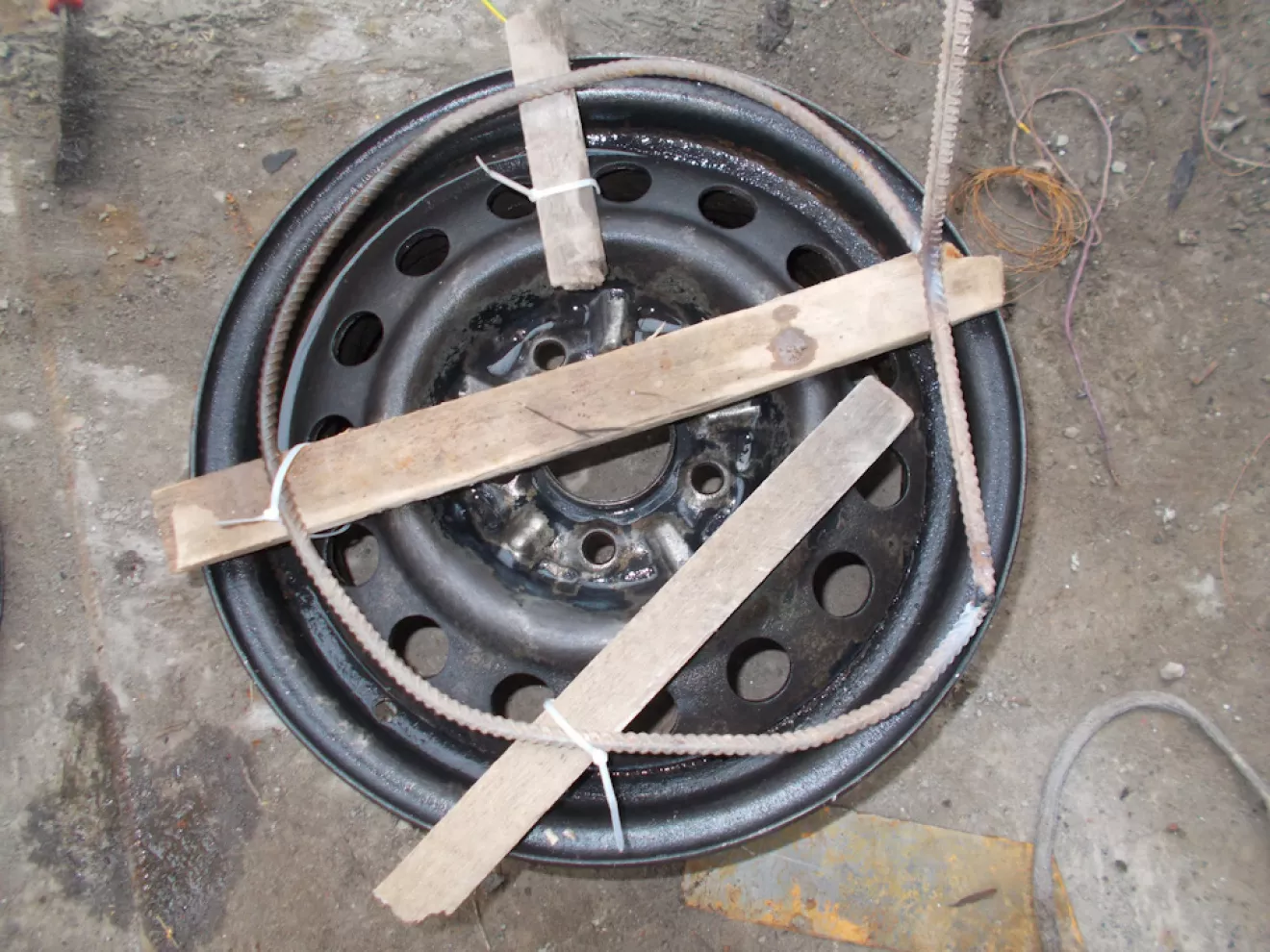

И внутренней:

Опускаем анод в раствор. ВНИМАНИЕ! Анод и обрабатываемая деталь не должны касаться, должен быть промежуток из раствора или диэлектрика.

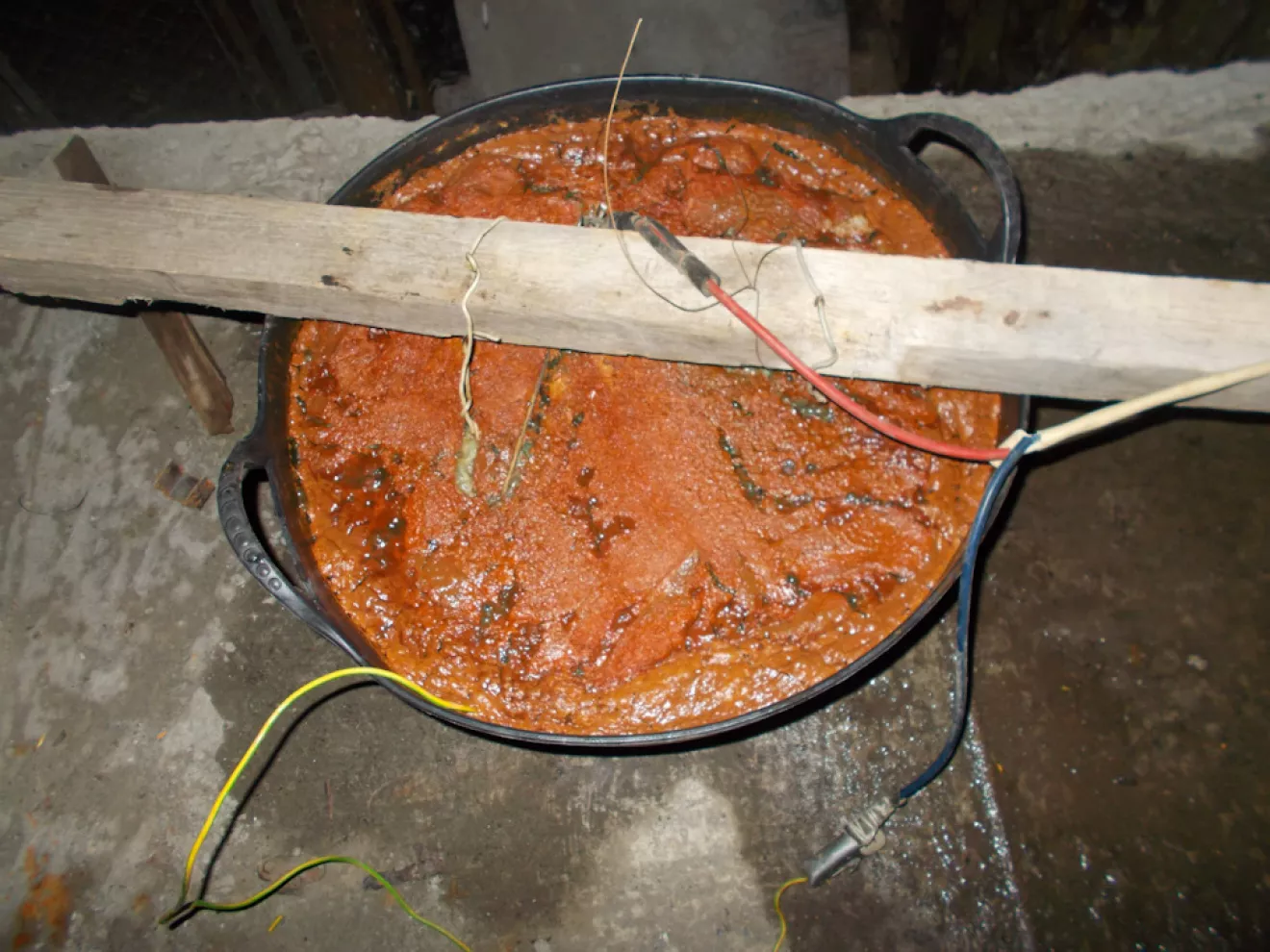

Включаем наш источник тока. Все начинает бурлить в тазике — процесс начинается. Если есть показометры то смотрим на них. Скорость очистки зависит от силы тока, который идет через электроды. А она в свою очередь, зависит от мощности источника.
Регулировать ток можно 3-мя способами:
1. Самим источником (если конечно есть на нем возможность регулировки)
2. Концентрацией соды — больше соды в растворе больше ток.
3. Расстоянием между анодом о изделием которое мы чистим. Чем ближе они тем больше ток.
Какой максимальный ток ставить тут зависит от вашего источника. Можно хоть 100А, но лучше без фанатизма, лучше подождать часок-другой чем спалить устройство, особенно если оно без защиты по перегрузке и перегреву. Лично я ставлю 10-15 А. Плюс нужно еще учесть то, что при большом токе раствор нагревается (получается солевой обогреватель).

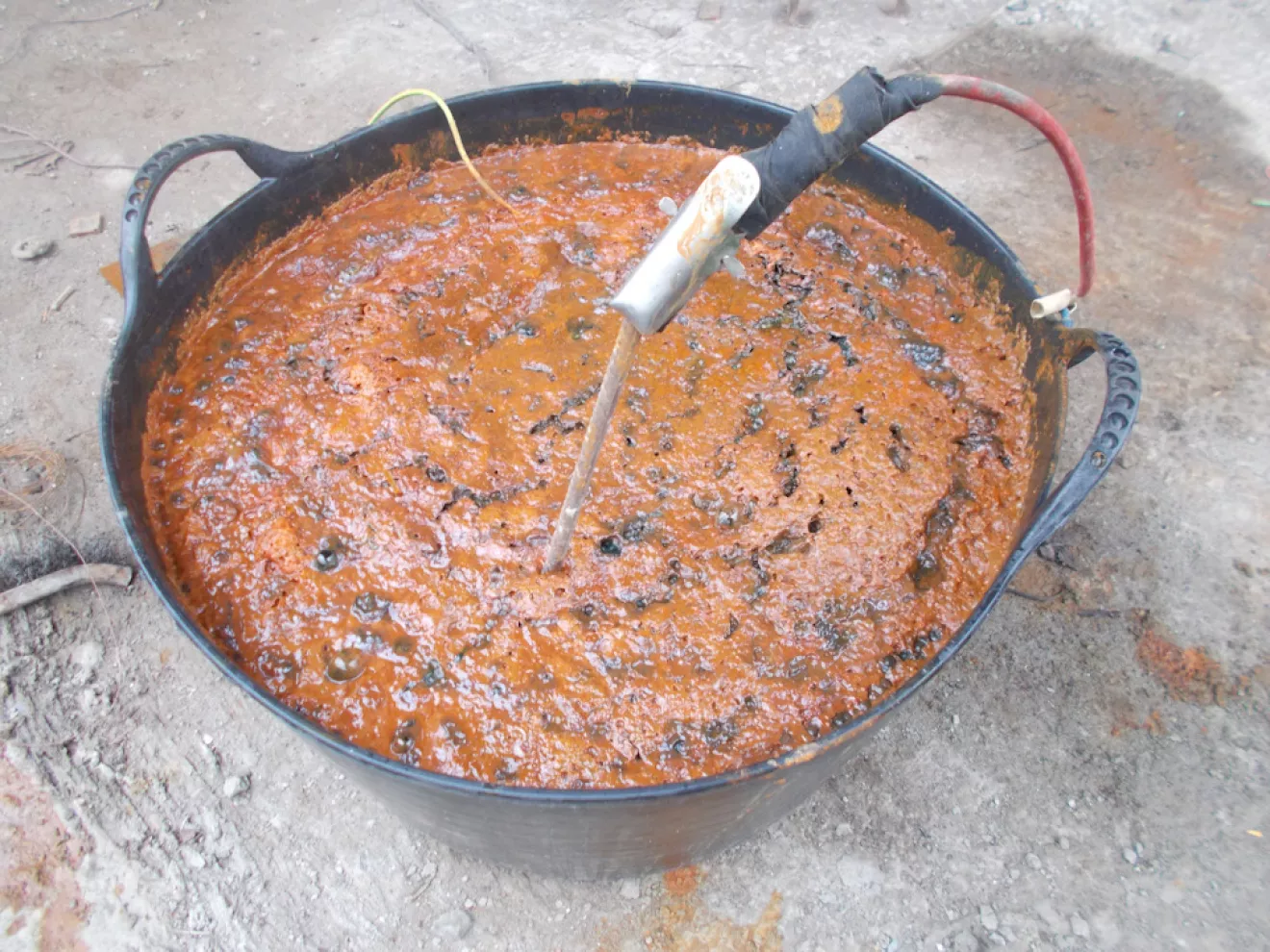

Вот как выглядит раствор после часа очистки, борщик варится отличный)))

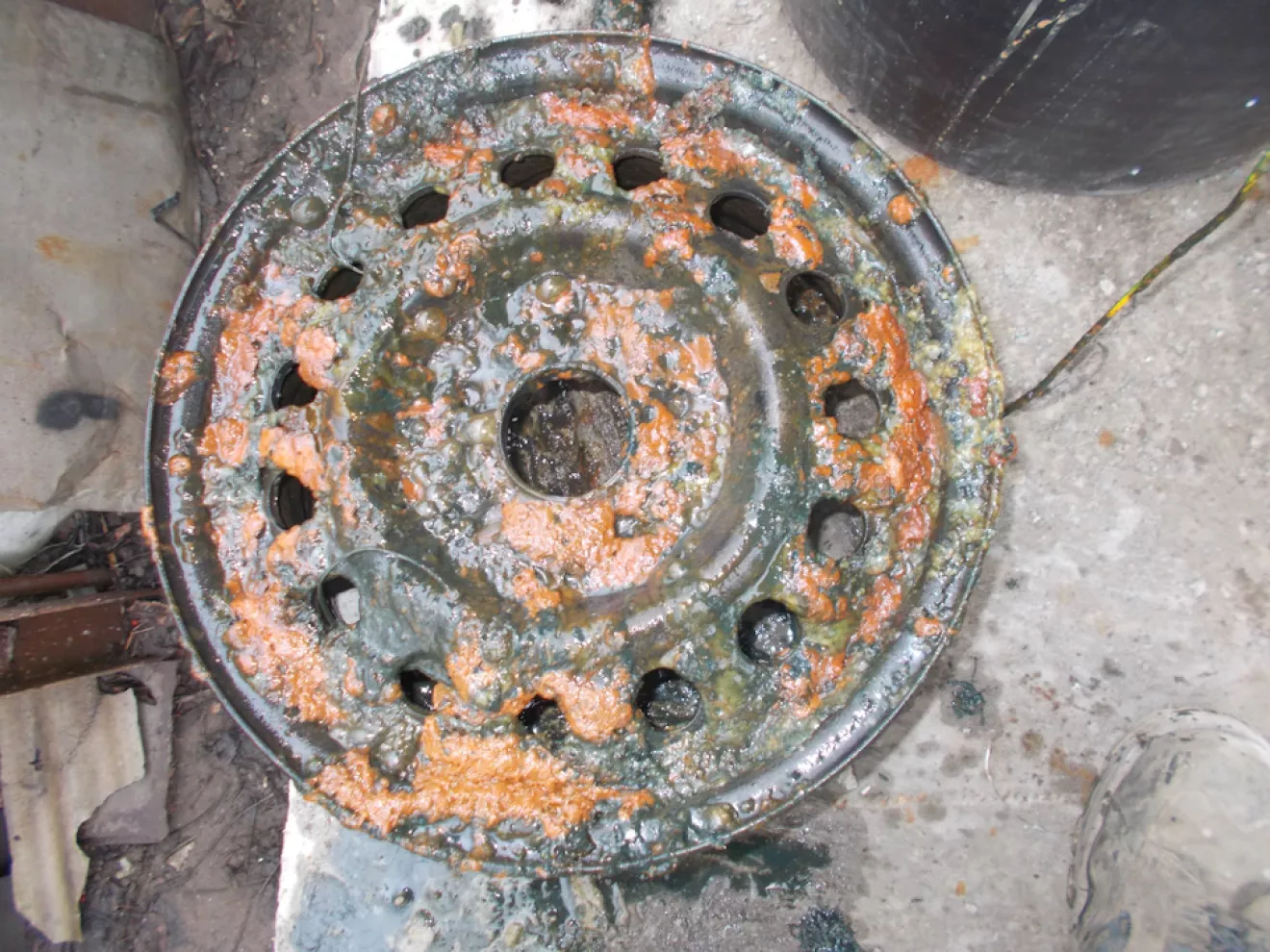

После нескольких часов чистки достаем деталь и металлической щеткой под проточной водой чистим отошедшую ржавчину и смотрим на результат. Если ржавчина еще присутствует то оставляем еще на пару часиков.

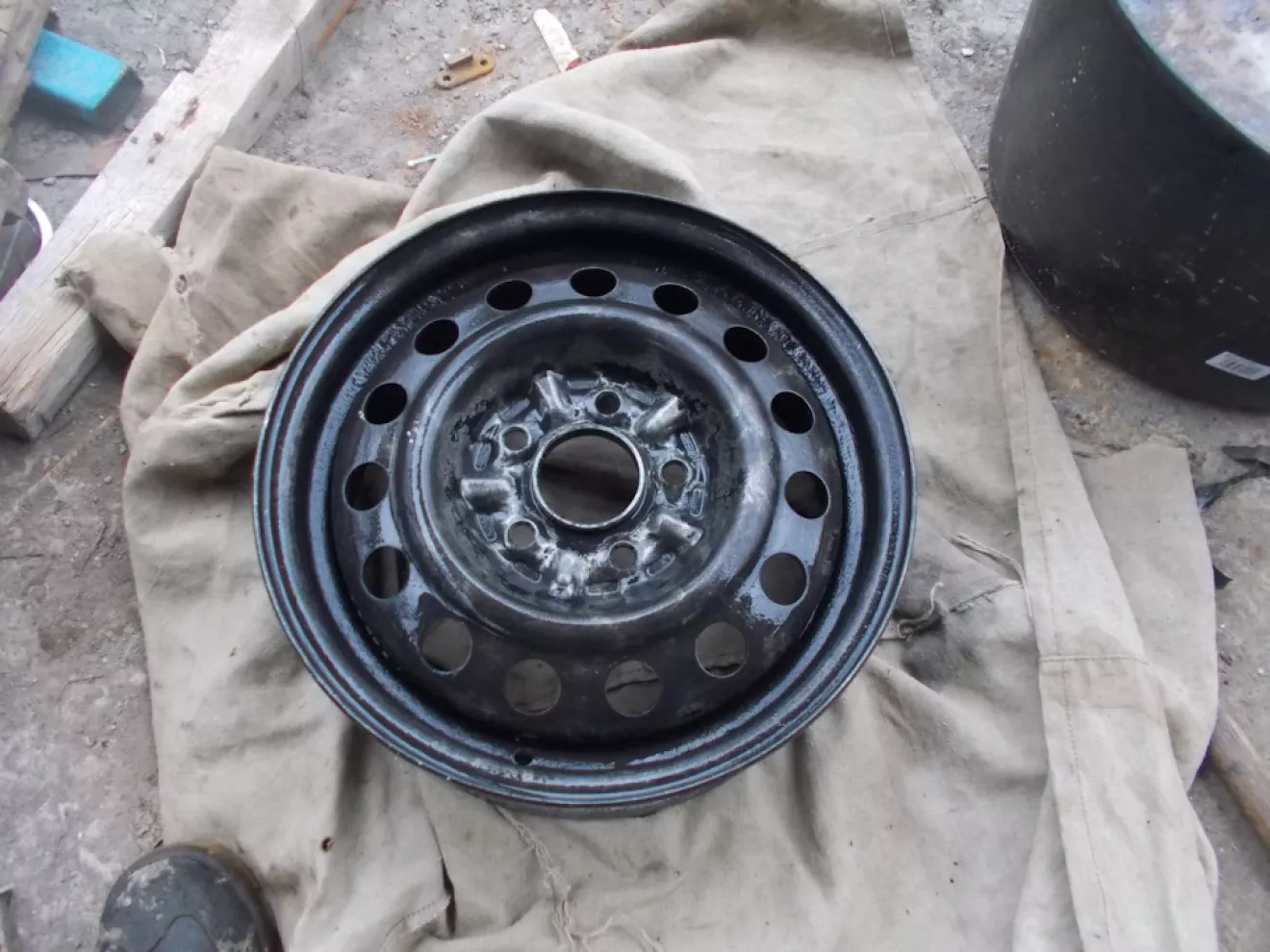

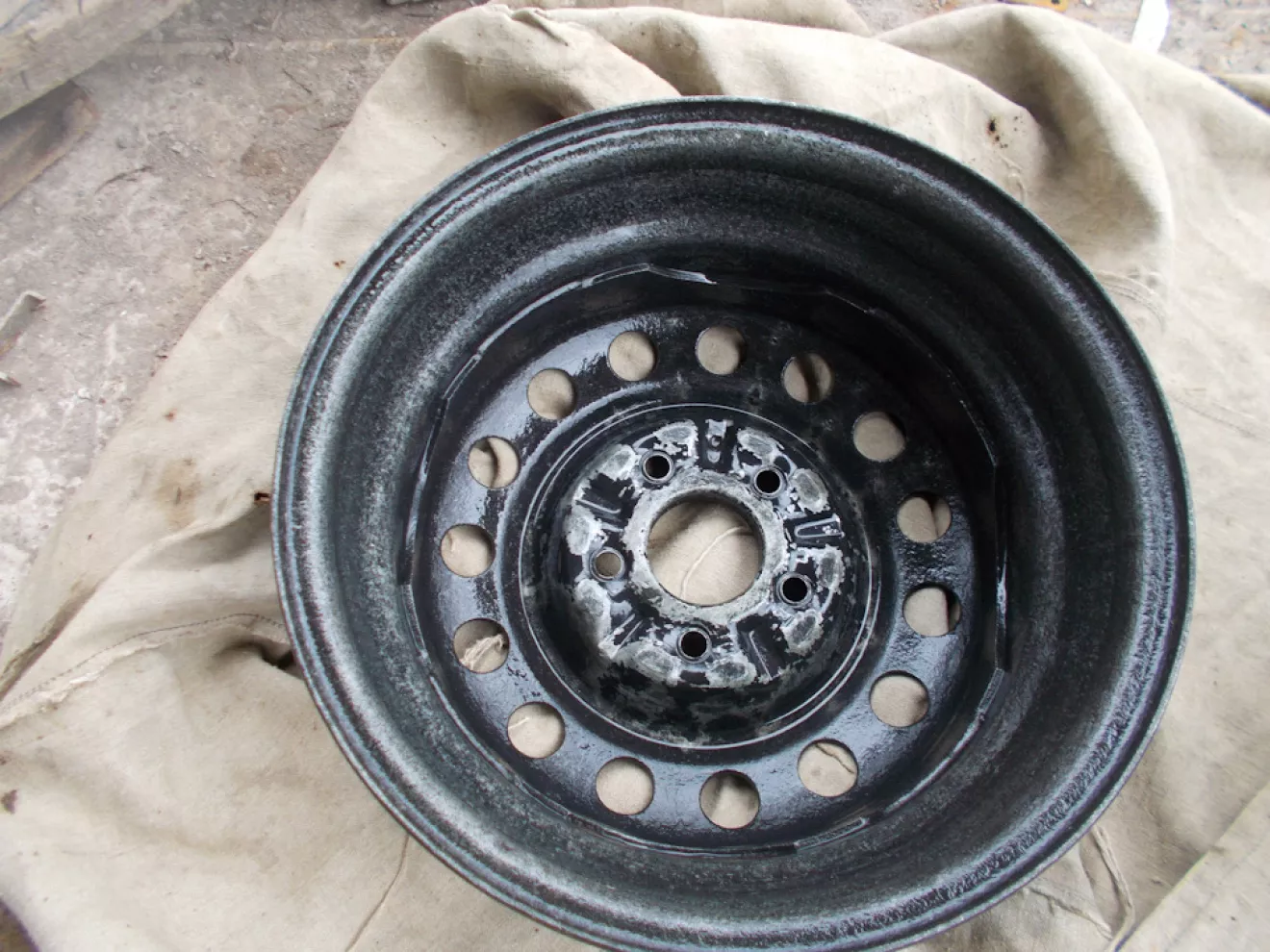

Вот результат:

Ржавчины нет совсем.

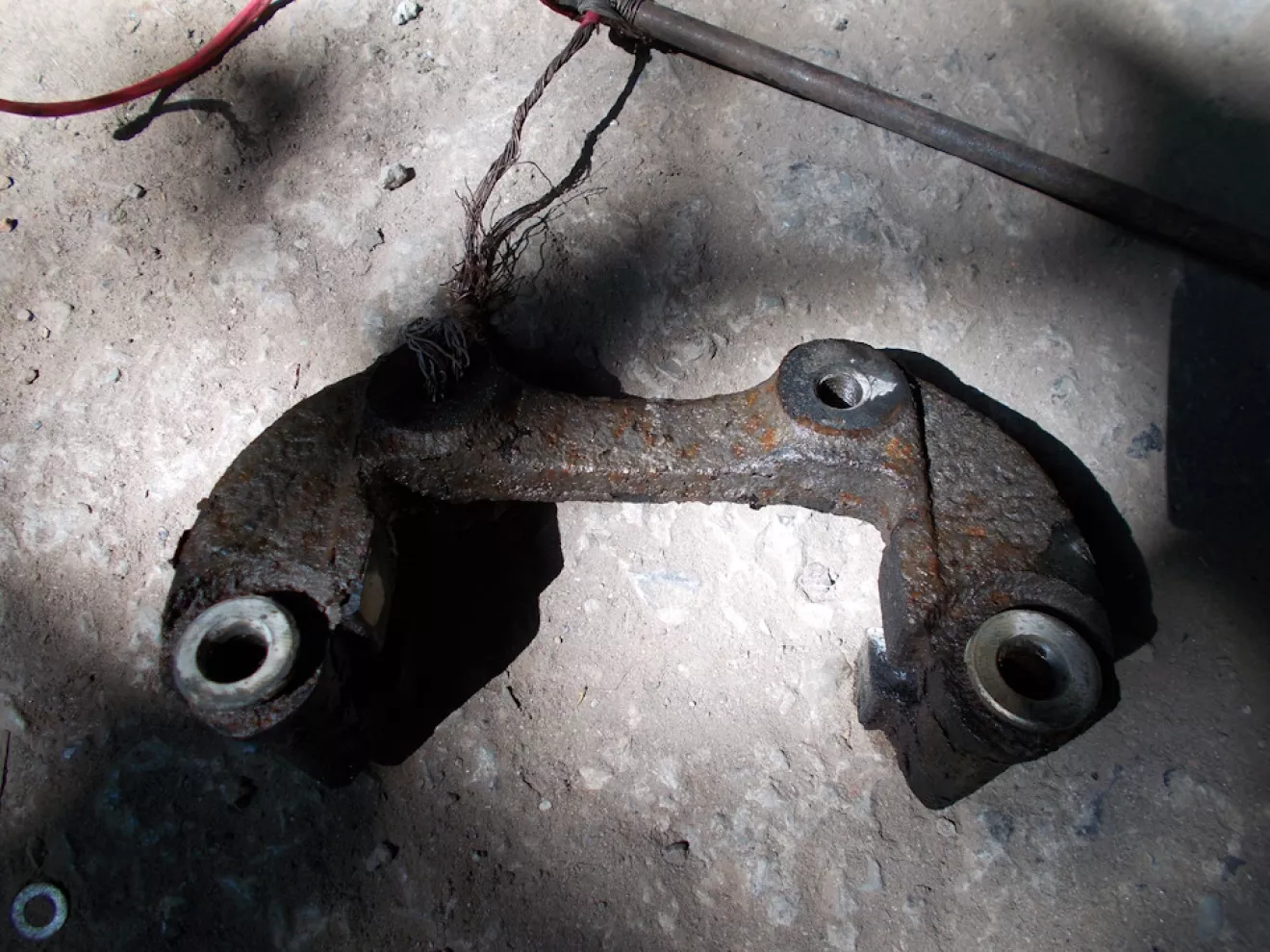

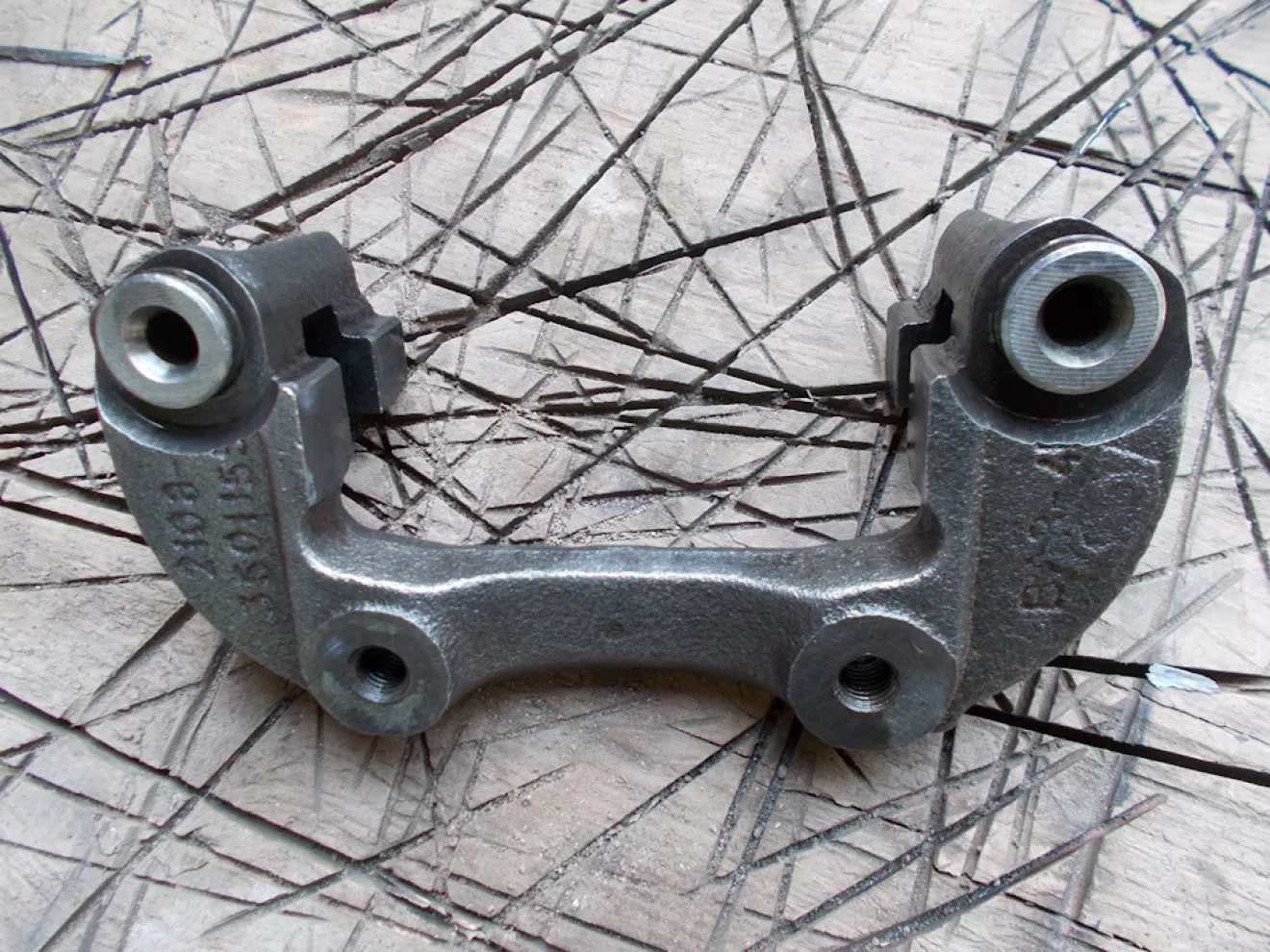

Вот пример очистки скобы тормозного механизма ВАЗ 2108

ВНИМАНИЕ! Газы которые выделяются в процессе электролиза это водород и кислород. Их смесь звется гремучим газом, хоть и совсем не ядовитая но и очень ВЗРЫВООПАСНАЯ! Поэтому работы проводить в очень хорошо проветриваемом помещении, либо на свежем воздухе!

После всех вышеописанных манипуляций диск был окрашен в белый цвет.

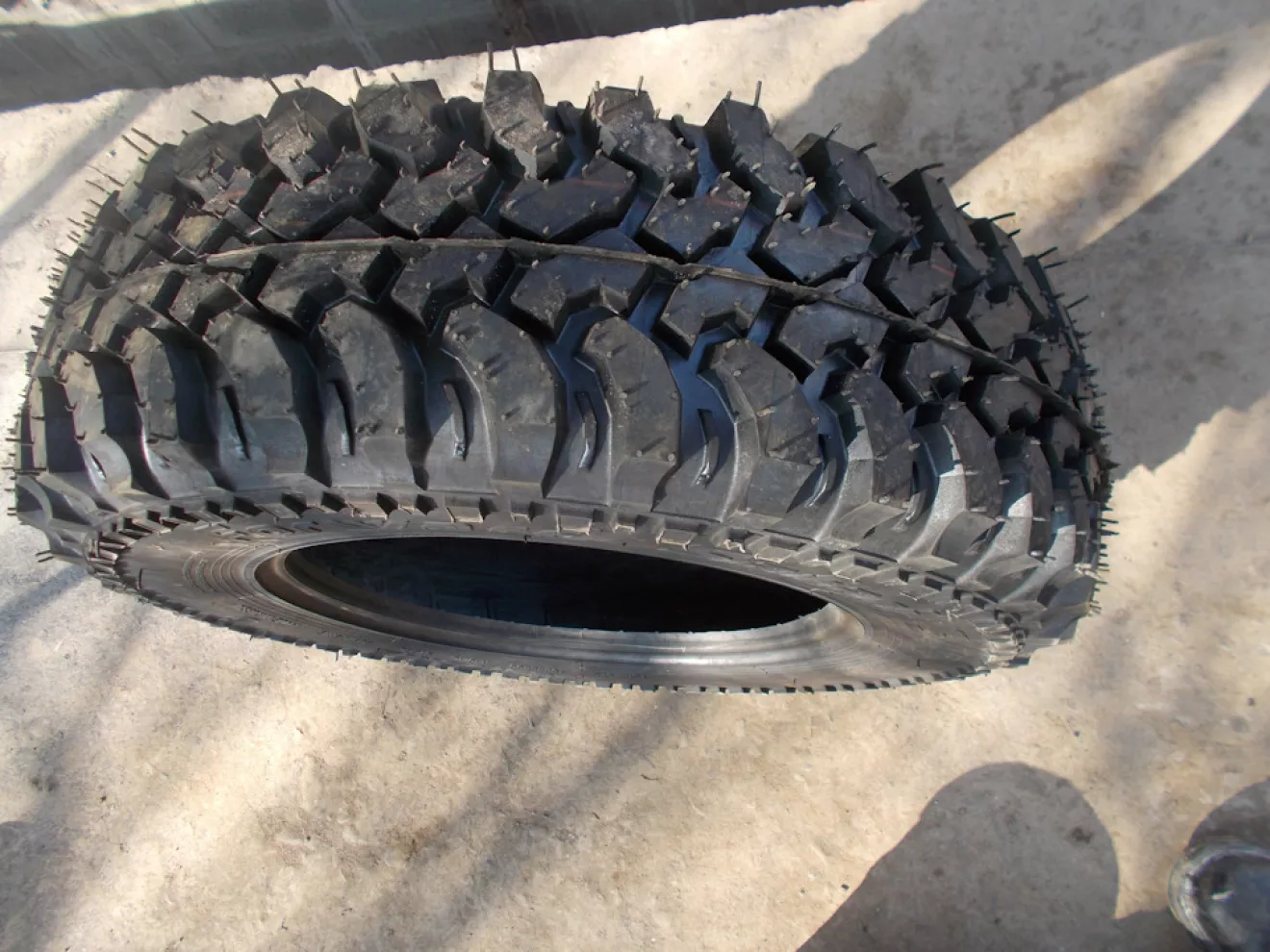

Покрышку для запаски взял Forward Safari 540 205/75/15.

Так как она по высоте почти как мой гудрич (чуть больше 69 см). Для справки — вес 13.5 кг. Без белых букв на боковине тоже не обошлось. В этом мне помог шинный маркер Edding 8050.

Запаску повесил на усиленное крепление, которое сделал еще раньше.
Вот результат:)

Реклама

Ремонт та обслуговування системи кондиціювання
