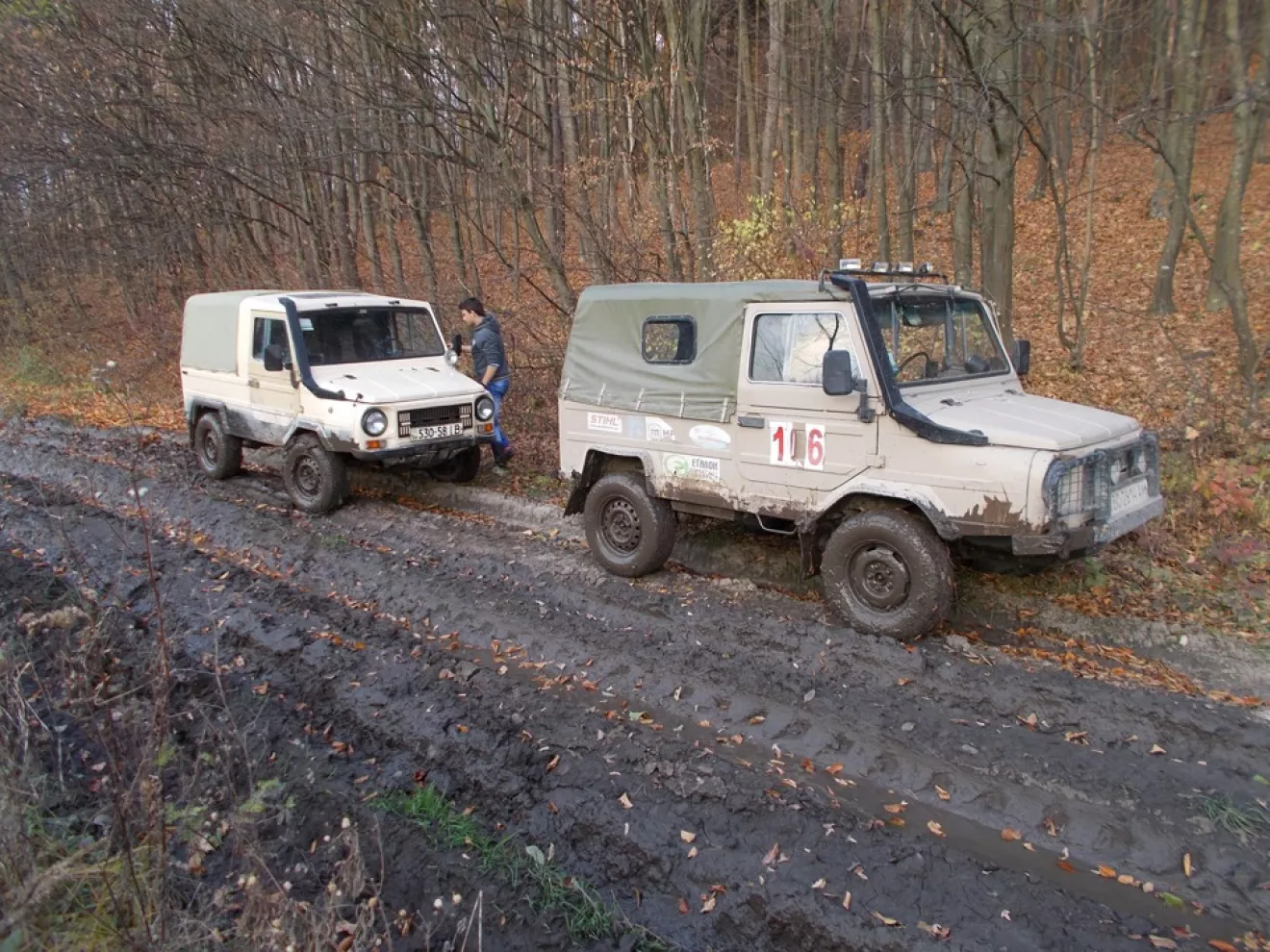

Шноркель на ЛуАЗ. Чертежи.

В продолжении этой записи www.drive2.ru/l/493332451637068263/ и этой www.drive2.ru/l/1078017/, для нуждающихся выкладываю размеры шноркеля. Сори что так долго тянул с этим, не подумайте, я не жадный)))), просто времени никак не находил.

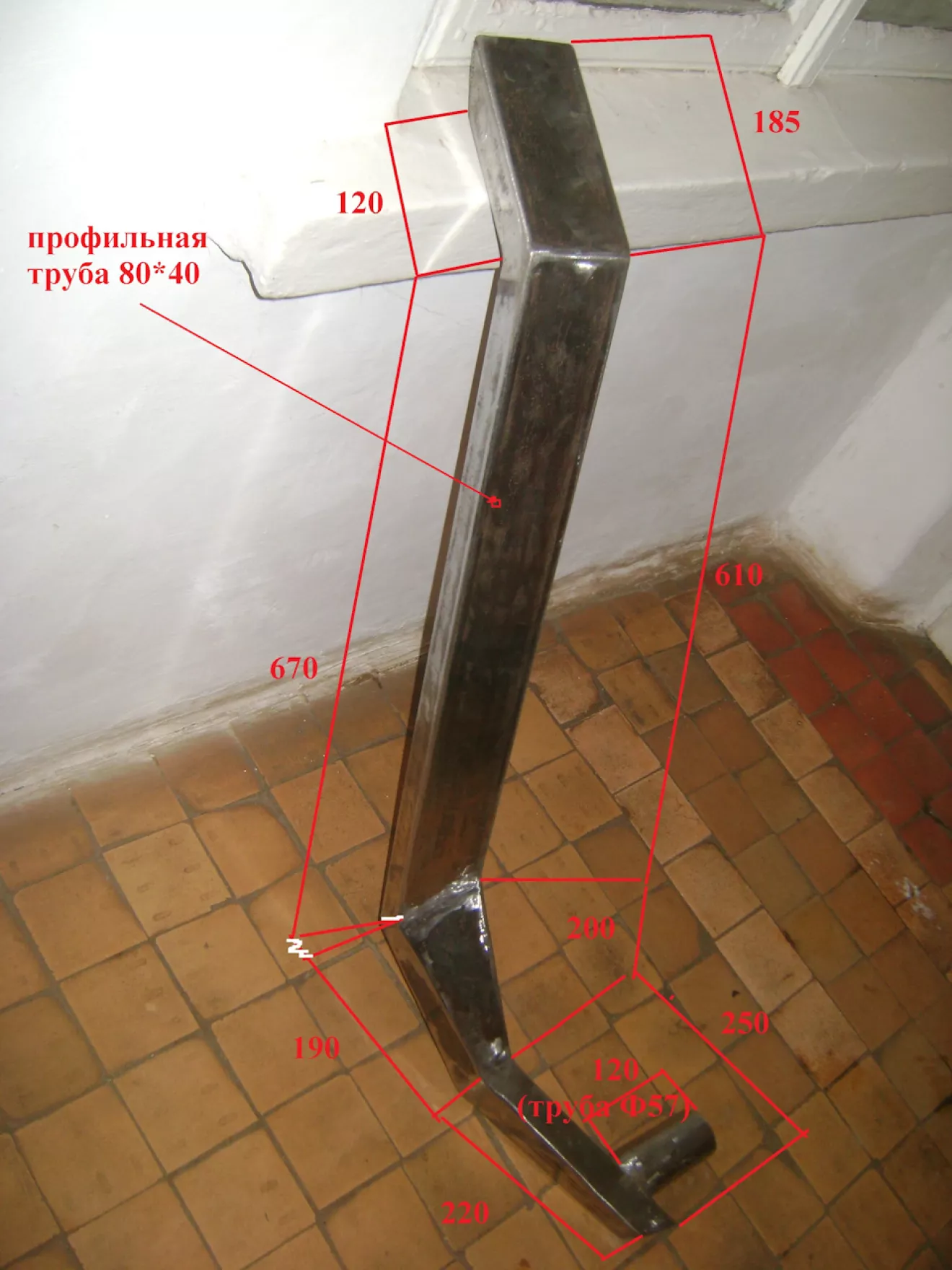

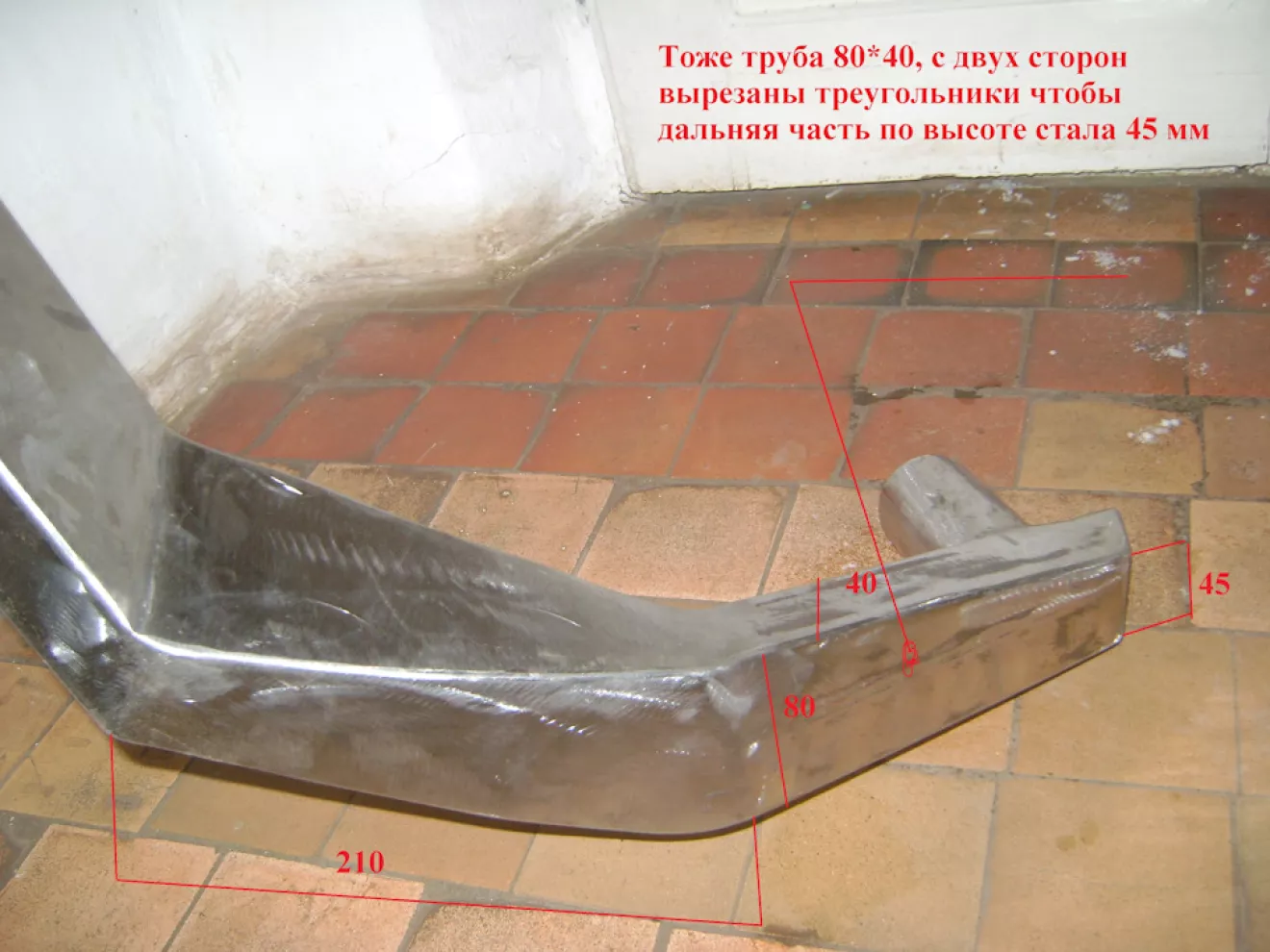

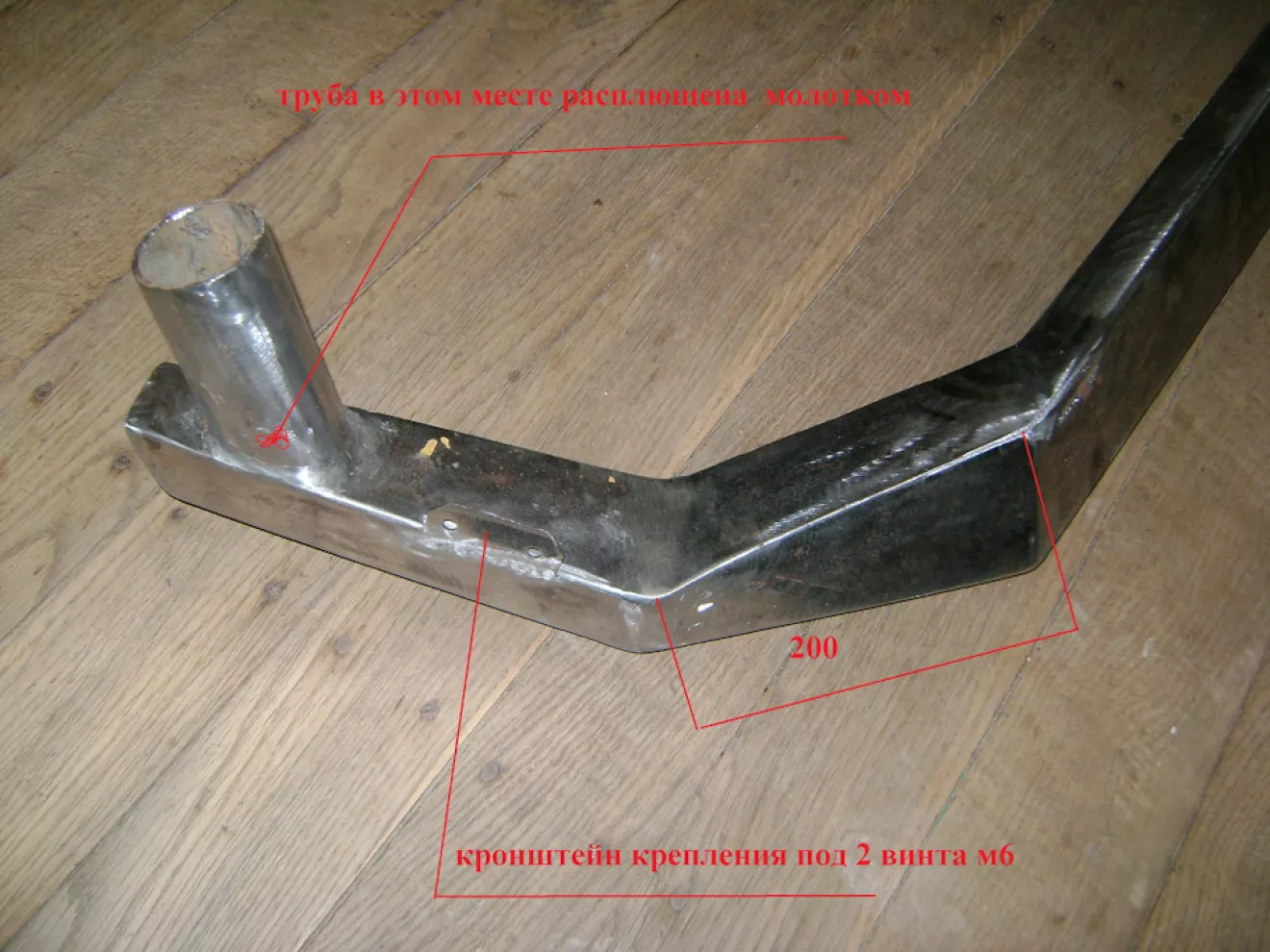

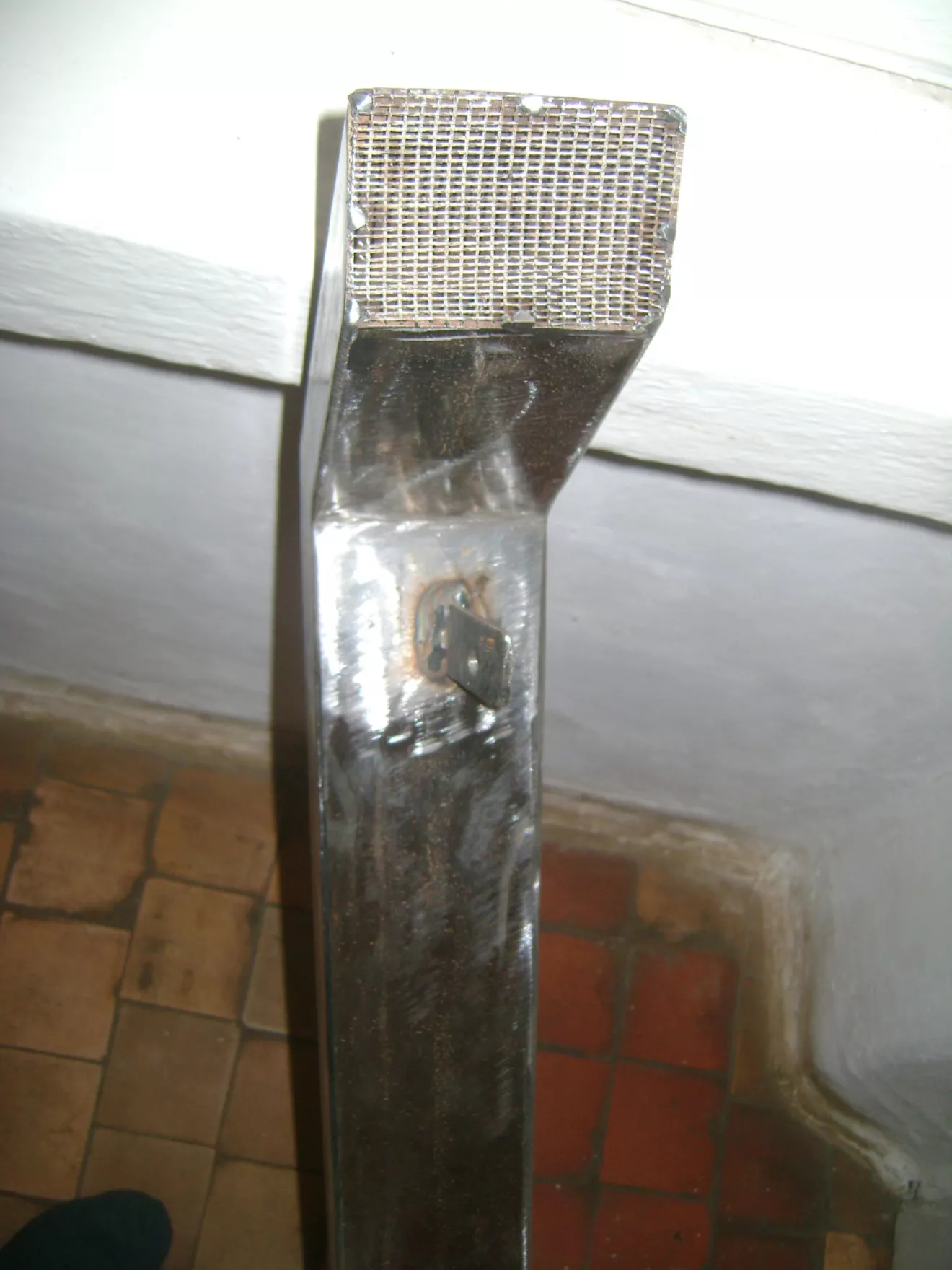

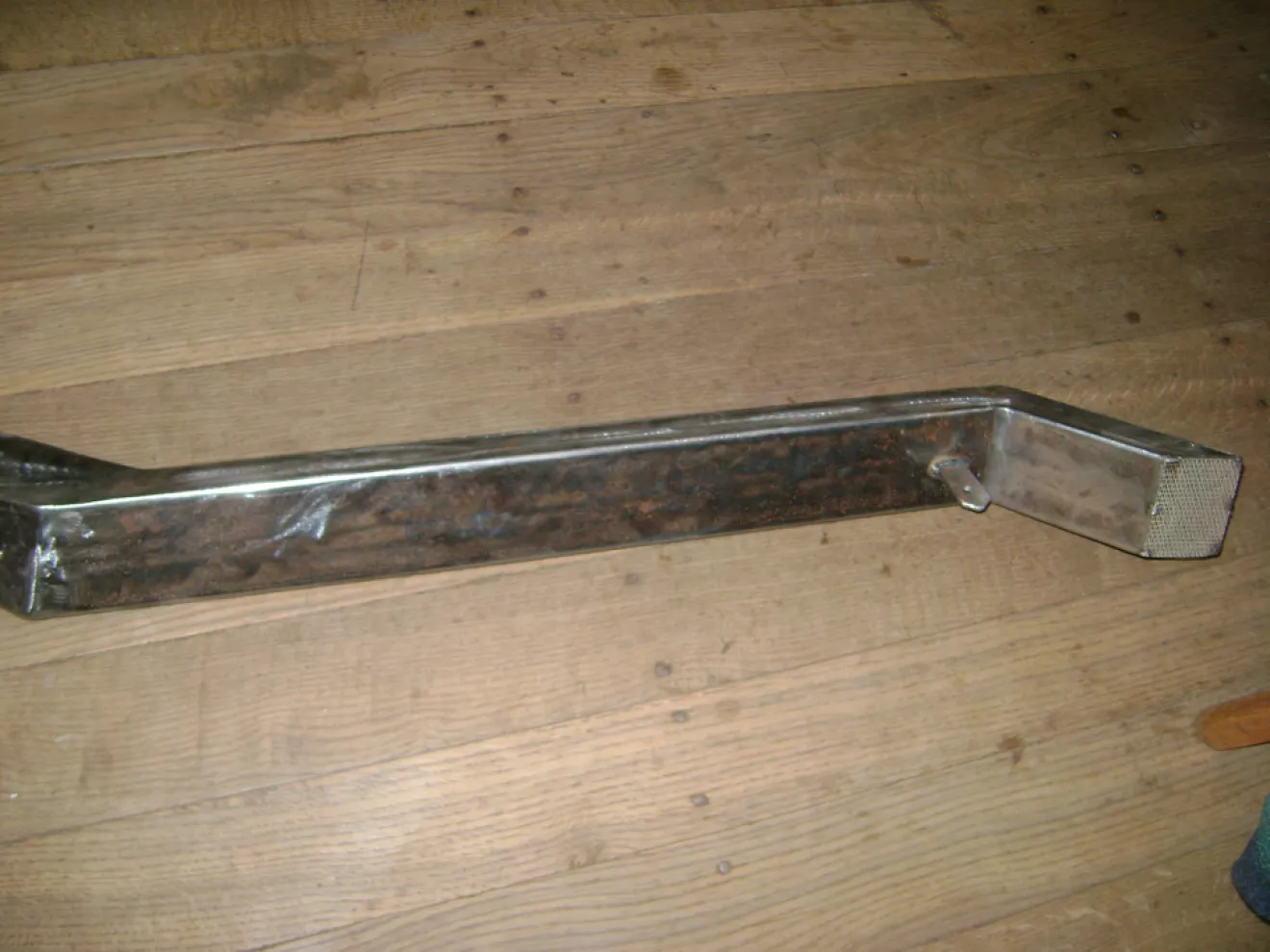

Основание шноркеля -профильная труба 80*40. Переходная часть из металла 1,2-1,5 мм. Для тех кто надумает делать — работайте в таком порядке: Сначала нарежьте и сварите верхнюю длинную вертикальную часть и ту что крепится к крылу.

Потом используйте кузов любимого авто как стапель, закрепив на нем вышеперечисленные полуфабрикаты, и делайте соединение. Это самая сложная часть ибо нам нужно будет перейти с одной плоскости в другую которая лежит под углом. Лучше всего вырезать и подогнать сначала стенки из картона, а потом уже переносить все на металл.

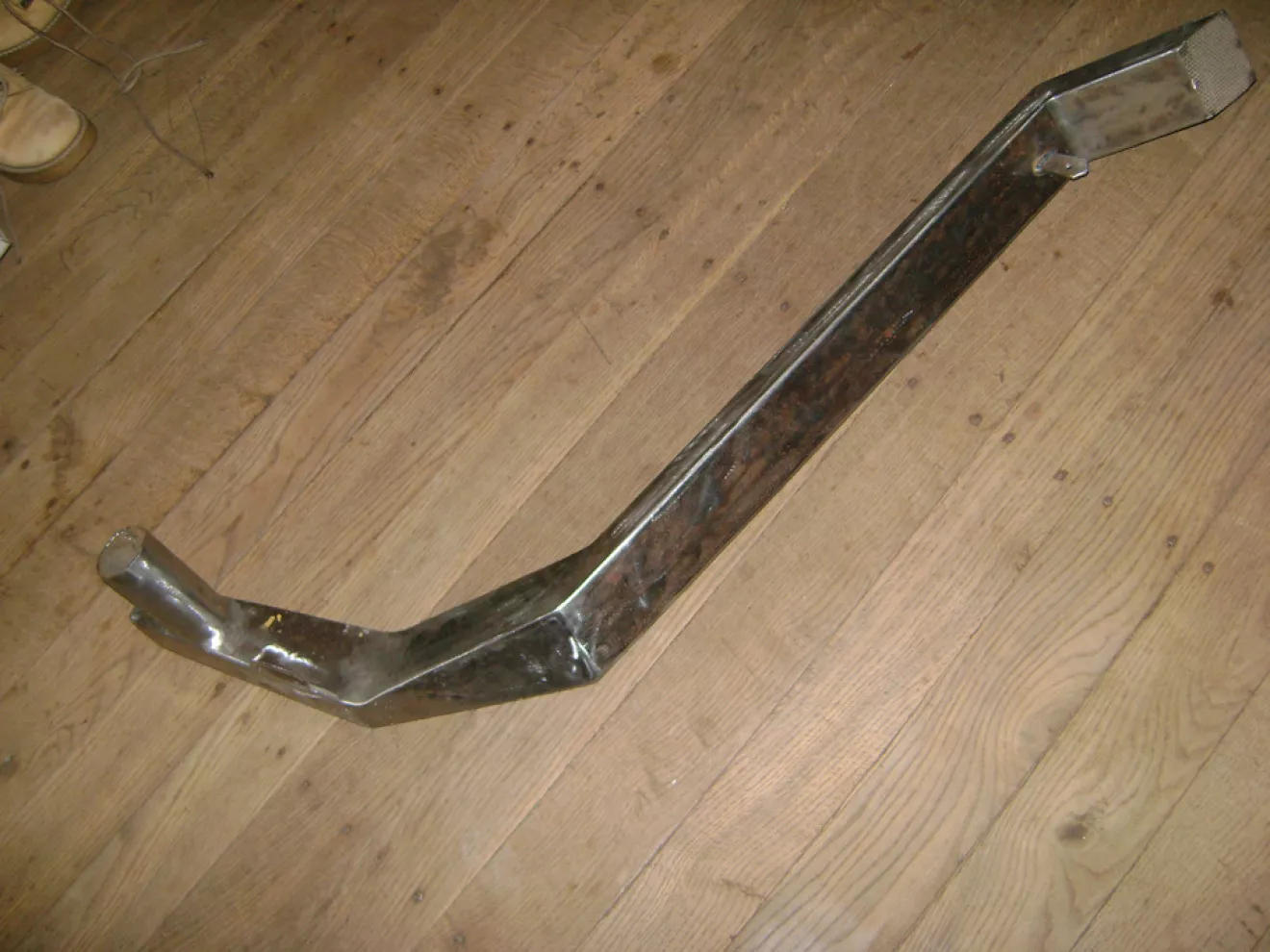

Шноркель хоть и железный но не очень тяжелый. Вес чуть больше 5 кг.
