MIB2 STD Technisat/Preh. Вивід навігації Android Auto на MaxiDot.

Спливло півтора тижні, "головокружение от успеха" після вдалої прив'язки б/в MaxiDot почало минати, і раптом з'ясувалося, що він ніяк не дружить з Android Auto. Абсолютно. Меню Telephone починало працювати тільки якщо підключити телефон по BT до MIB, те саме було і з меню Music. Телефон у машині я завжди використовую тільки в режимі Android Auto, тому в моєму випадку обидва ці менюшки залишалися "бесполезными" завжди.

Що я хочу отримати?

У пріоритеті — навігація, опціонально — виведення інформації про трек, що грає. Приклади:

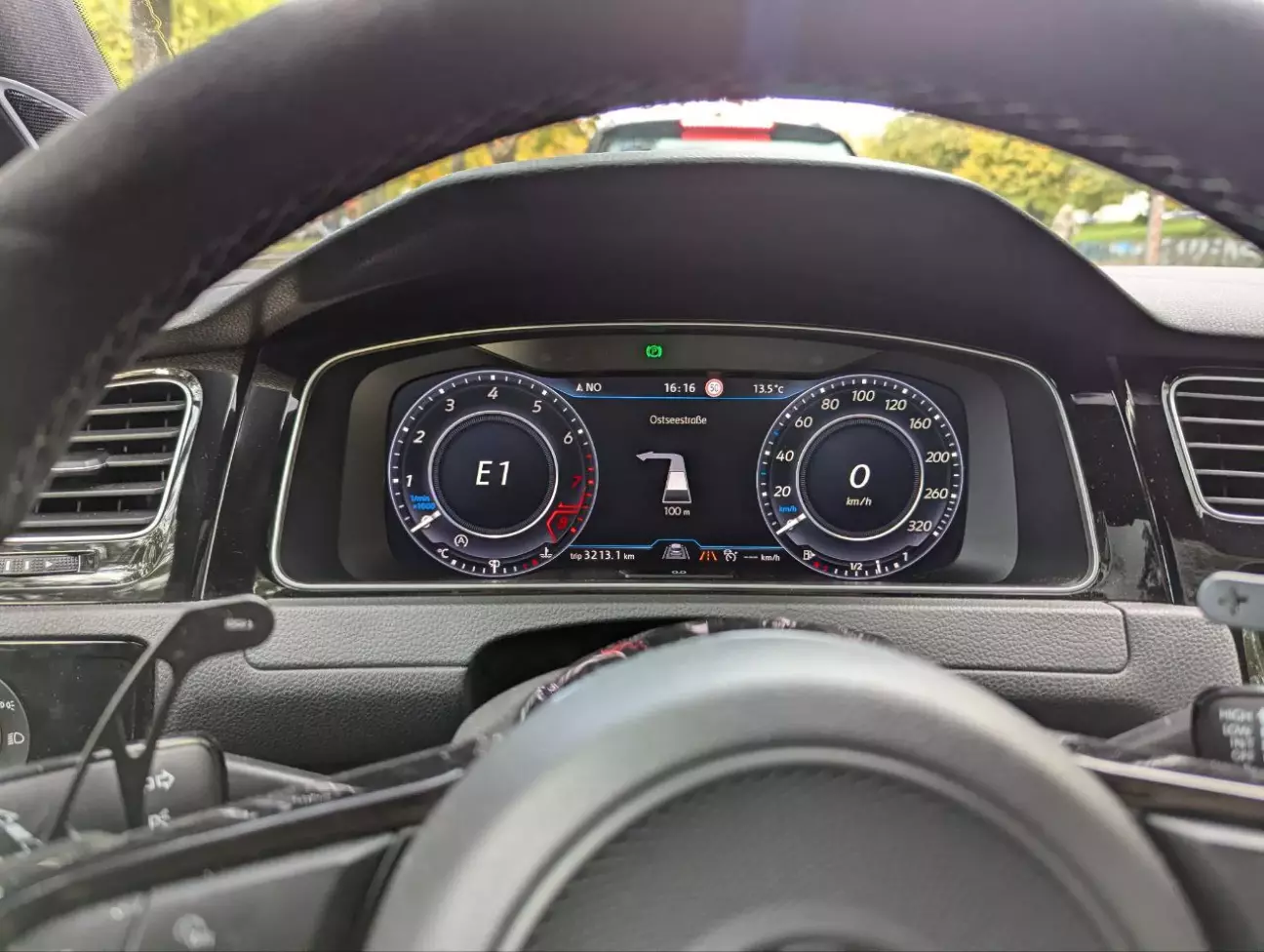

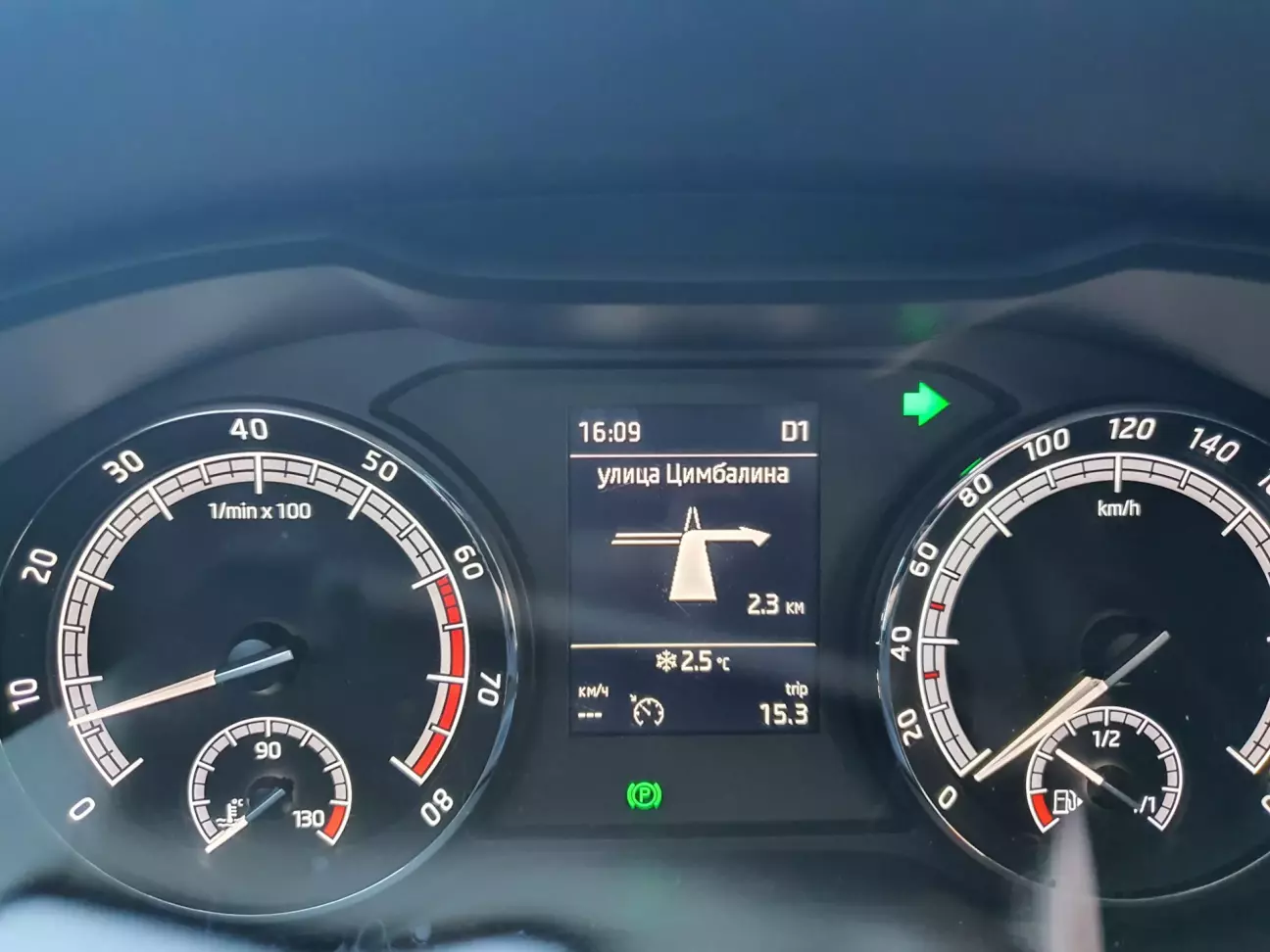

• Як виглядають наві-підказки з MIB3:

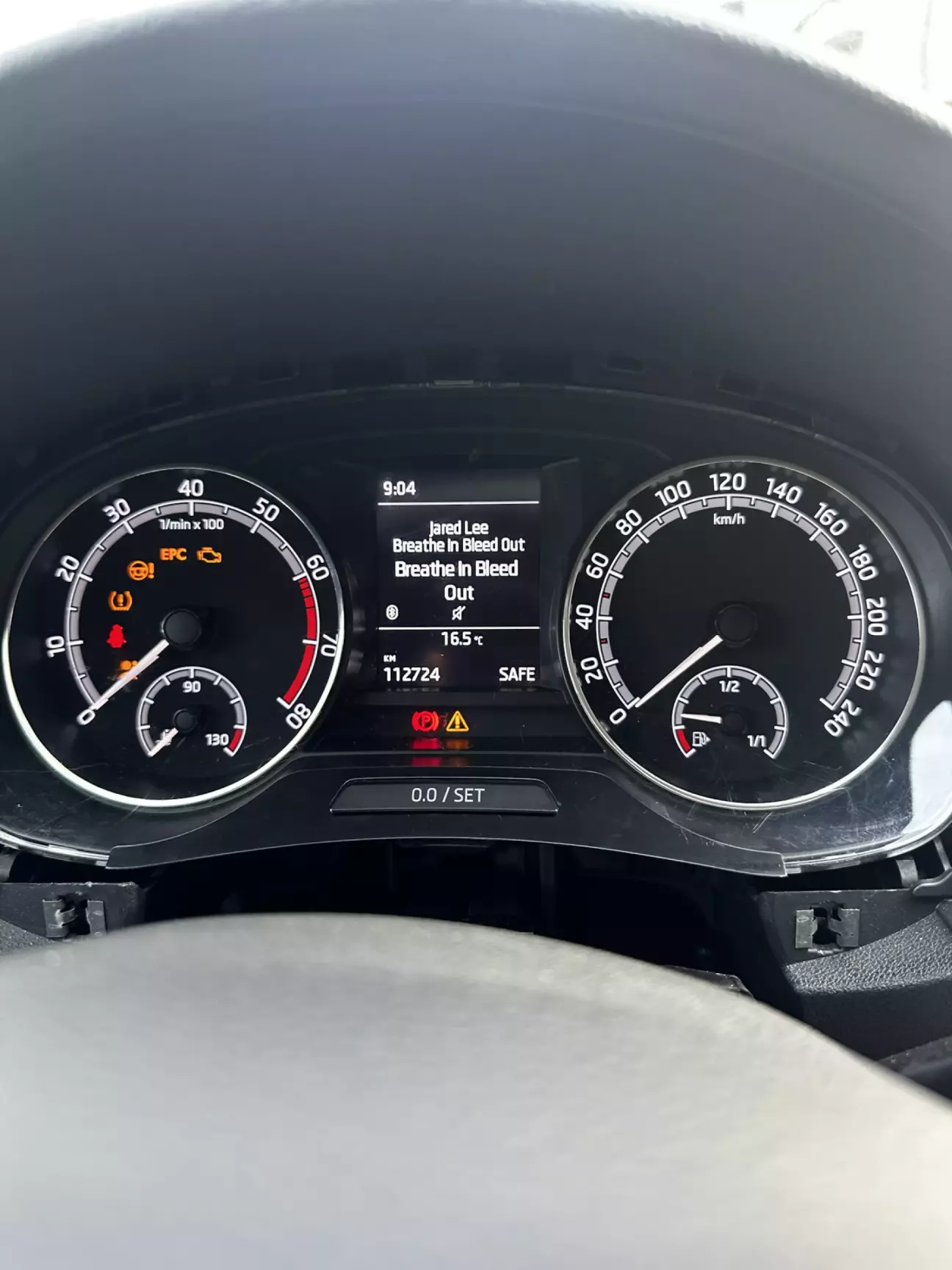

• і музика:






Що робити?

Я одразу почав шукати способи якось "подружити" AA з приборкою, і знайшов дуже цікавий репозиторій — https://github.com/adi961/mib2-android-auto-vc . Цей патч призначений для MIB2 HIGH (Harman) і додає до нього функціонал виведення навігаційних підказок/музики на приладову панель (у випадку автора репо — на VC).

В issues репозиторію виявилася така issue, де описано, що людина спробувала накотити патч на MIB2 STD (як у мене) і в неї нічого не вийшло.

Також, у процесі "розкопок", виявився пост одного з авторів патчу NavIgnore, де він описав свій шлях розробки, який трохи пізніше дуже допоміг мені.

Далі я трохи "копнув" у прошивку (свою 480) і не без допомоги Клода з'ясував, як влаштована зв'язка телефон — приборка, складається вона з трьох частин:

• Телефон -> ГУ: Android Auto проєктується через бібліотеку libext.google.gal.receiver.so (лежить у /tsd/lib/sal/gal/). Усередині неї — набір "ендпоінтів" на кожен вид проєкції: Bluetooth, Radio, MediaBrowser, MediaPlaybackStatus, Navigation, Phone, Notification.
• ГП (SAL -> HMI): нативний шар SAL (tsd.mibstd2.sal.main) піднімає GAL-приймач; дані доходять до Java-HMI, HMI "годує" приладку по шині BAP.
• ГП -> приладка: приладка підписана на підмножину BAP-груп. Аудіо-віджет "now playing" (CurrentStationInfo, група audiosd) приладка малює завжди (якщо ввімкнено кодування "[LN]_audio" у 17 блоці), навігацію (navsd) — тільки якщо юніт фізично підтримує навігацію (Amundsen).

З п.3 виник дуже великий затик — мені ніяк не вдавалося змусити приладку "дружити" з моїм Bolero у частині Navigation. Що я спробував:

• Увімкнув пункт Navigation/Compass у кодуванні 17 блока (приладка)
• Увімкнув [LO]_byte_24_Navigation_System у кодуванні блока 5f (радіо).
• Погрався з compass-related налаштуваннями в 5f.
• Увімкнув FEC 00040100 (Навігація) у bolero.

Що вийшло? А нічого :) У блоці 17 повисла помилочка "FFFF3E" (Function restriction due to communication interruption), а в 5f — "Control module coded incorrectly" з посиланням на байт 24 (якраз про наві). На приладці при спробі зайти в меню "Navigation" я отримував іноді "Navigation not available", а іноді "Compass not available". Усі свої правки кодувань я відкотив назад і став думати, як можна обійти це обмеження.

Відповідь знайшлася швидко — можна спробувати виводити Naví-підказки в меню Music, яке при підключенні по AA завжди показує одне й те саме — стаб "Android Auto". Після занурення у прошивку, з'ясувалося, з чого складається екран Audio:

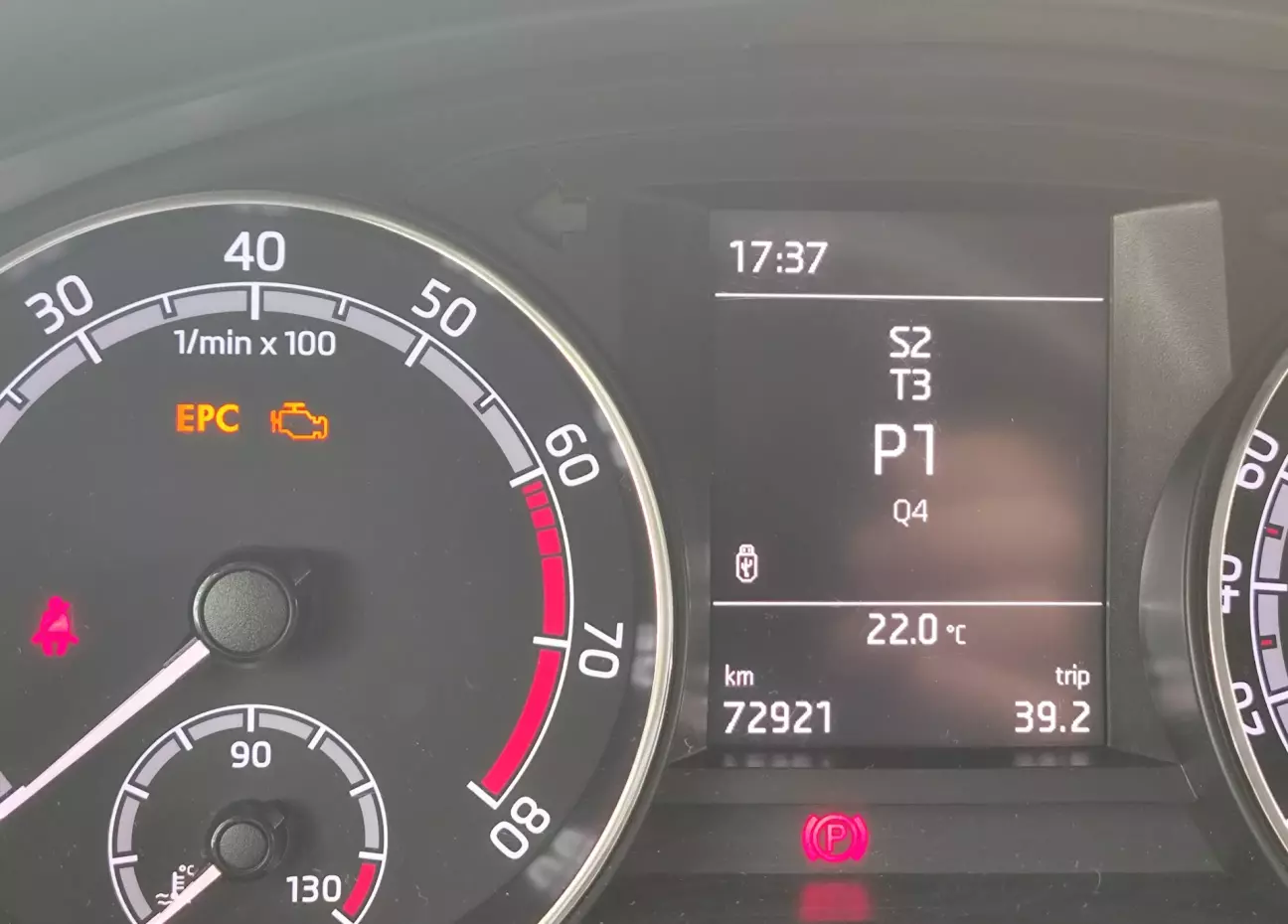

Головний віджет — CurrentStationInfo. Його статус несе 4 текстові рядки (max 73 символи): primaryInformation / secondaryInformation / tertiaryInformation / quaternaryInformation. Вирішив швиденько бахнути патч, щоб подивитися, як розташовуються ці поля на екрані:

Окей, тобто тепер можна спробувати зробити патчик CurrentStationInfo, але для навігації. Для цього нам потрібно змінити два моменти:

• libext.google.gal.receiver.so, щоб він реєстрував media і nav ендпоінти, брав звідти дані і клав їх у два файлики — /dev/shmem/aa_nav і /dev/shmem/aa_media.
• Новий jar, який за аналогією з NavIgnore буде вантажитися поверх стокових класів, читати ці два RAM-файли і малювати потрібні нам значення на приладці.

На цю справу я теж нацькував Клода і за 10 (20? 30? 40?) ітерацій отримав потрібні файлики.

Як доставляти на пристрій?

Через mib2 toolbox. Впхнув у вкладку Customisation->Navi три нові пункти:

• Enable AAtoKombi
• Disable AAtoKombi
• Dump source files.

По перших двох, думаю, все зрозуміло, третій — дампить MIBHMI.jxe і libext.google.gal.receiver.so з пристрою, після чого їх потрібно прогнати через патчер, покласти результуючі AAtoKombi.jar і libext.google.gal.receiver.so в custom/java і custom/sal відповідно, і прогнати 'Enable AAtoKombi', щоб заінжектити потрібні файлики на пристрій. Enable/Disable скрипти зробив максимально безпечними.

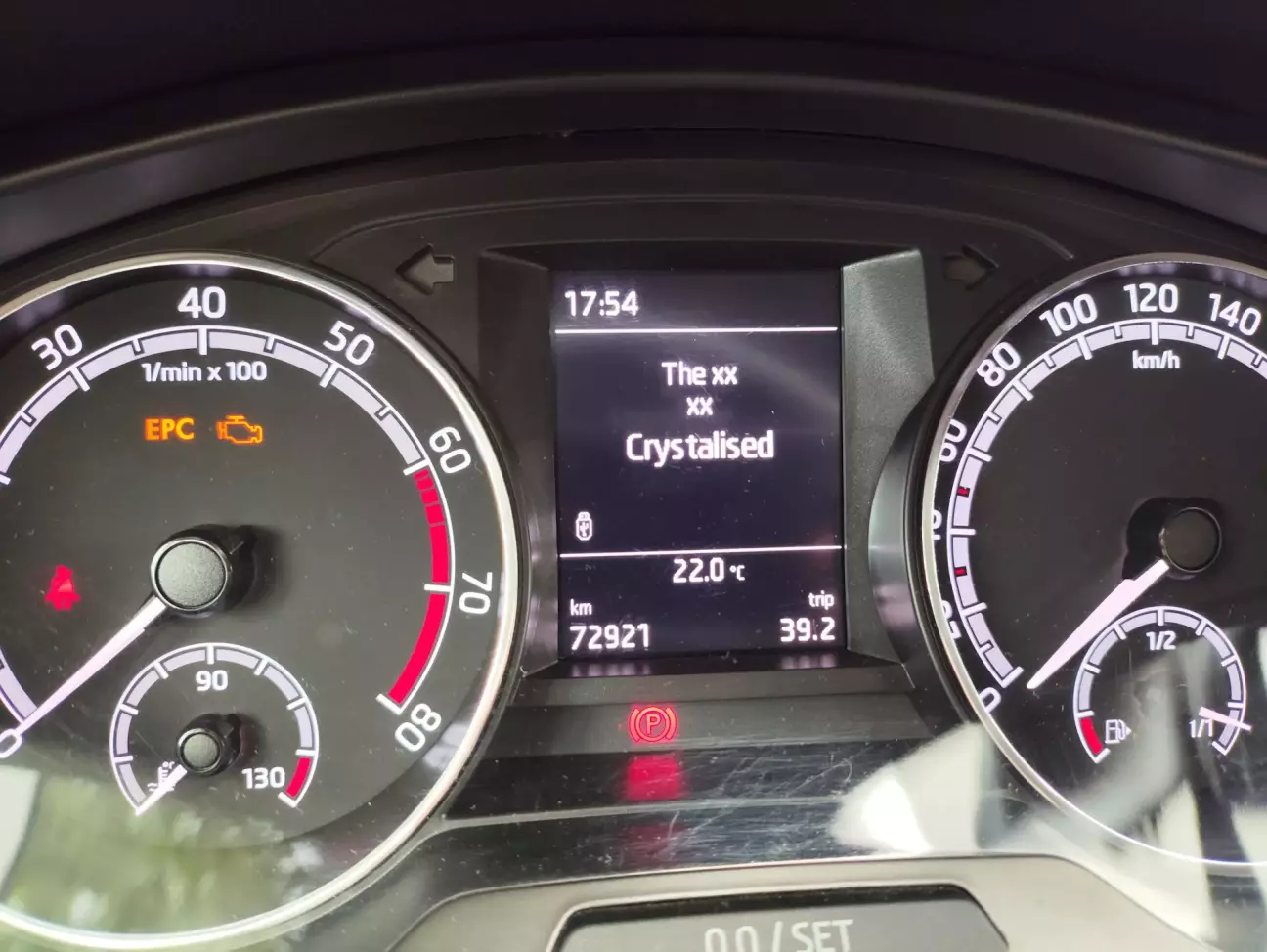

Бонусом зробив відображення треку, що грає, якщо навігація не активна.

Що я отримав у результаті?

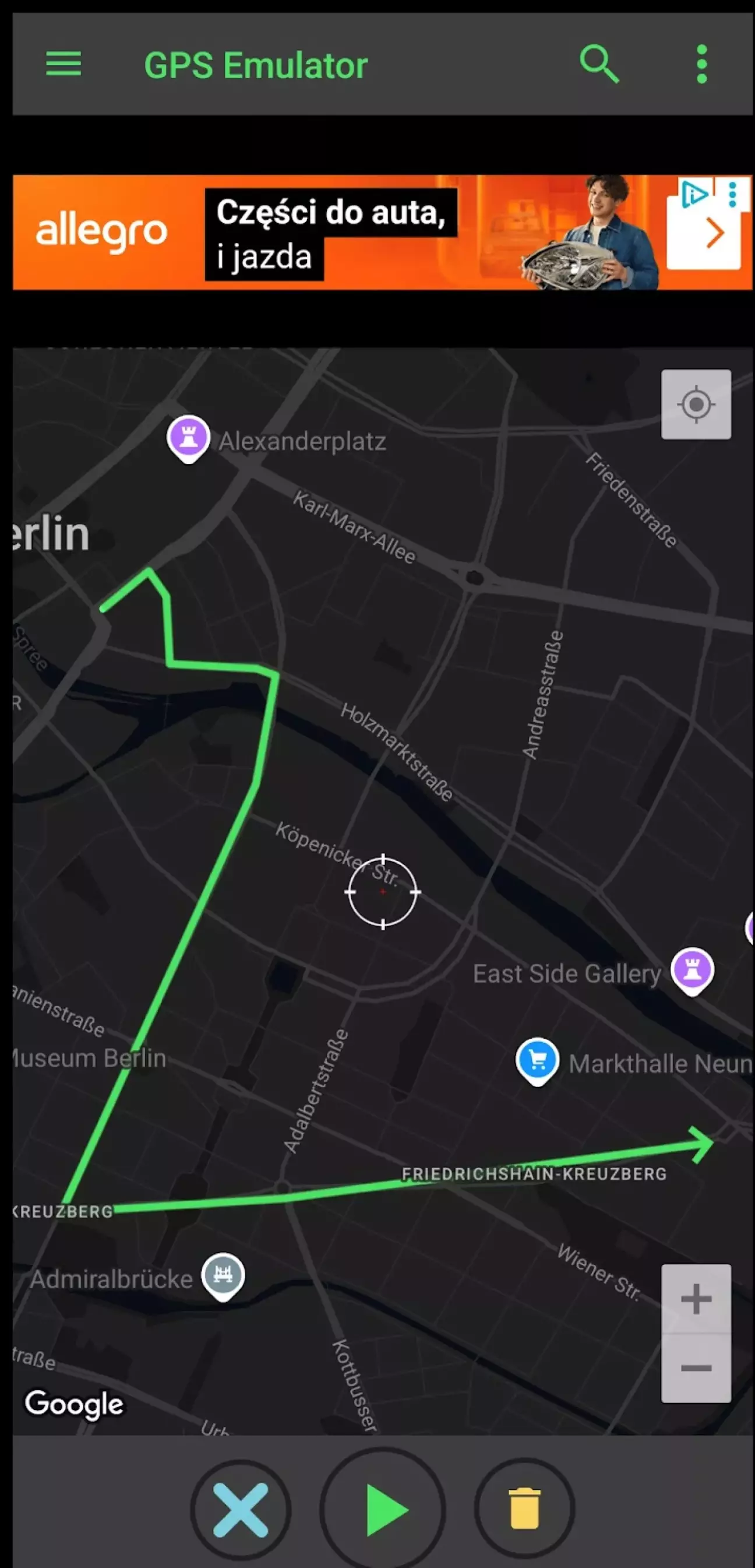

За допомогою застосунку на андроїд "GPS Emulator" побудував маршрут по Берліну і поїхав віртуально кататися :)

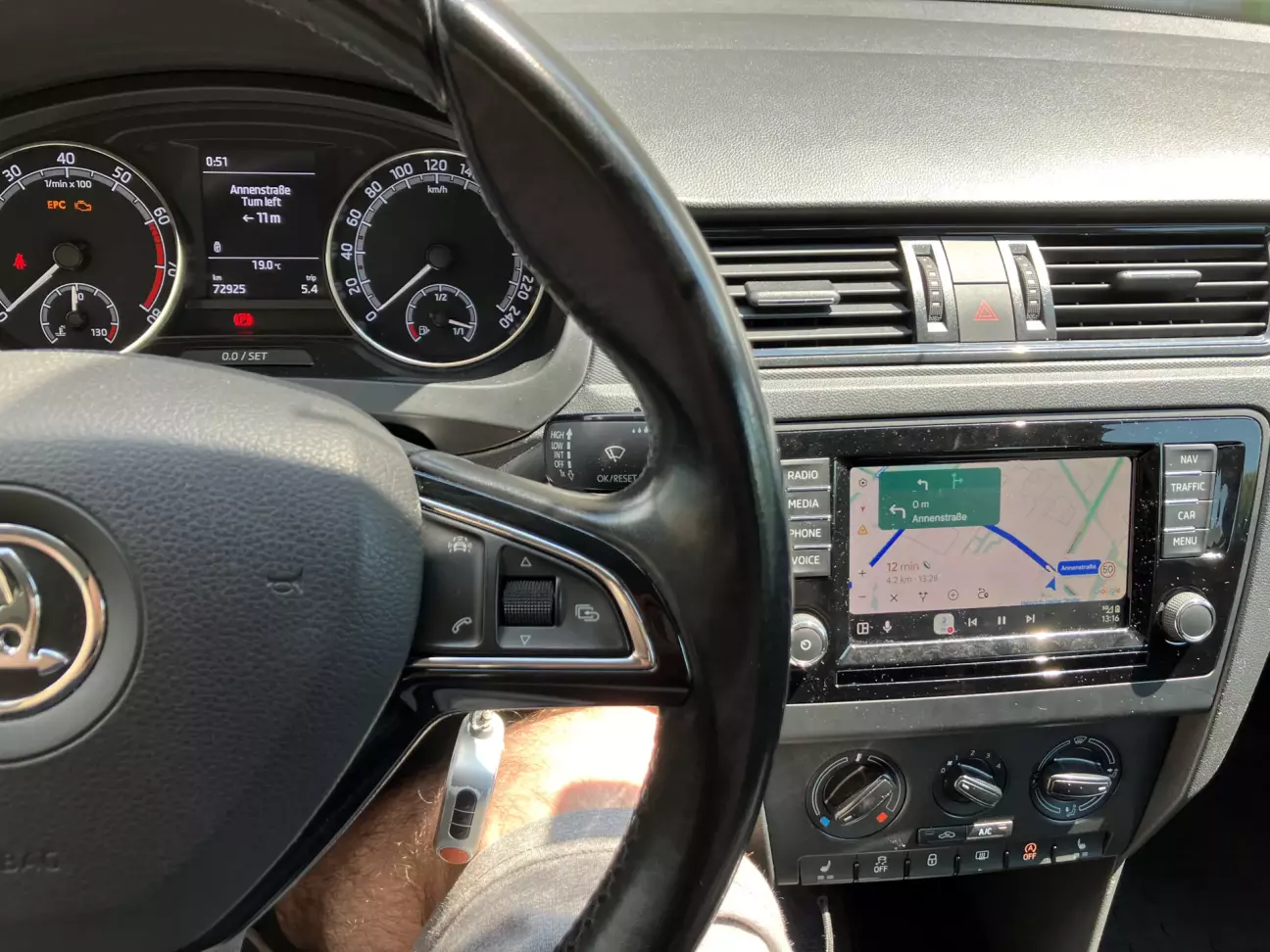

На відео загалом видно проблеми поточної реалізації (стрілкові артефакти, стрибки тощо), але для PoC, зібраного на колінці за два вечори, я вважаю, що результат непоганий. У кінці відео видно, як відбувається перемикання режимів Naví -> Music.

У недалекому майбутньому планую полірнути поточний код, пофіксити мотлох, і викотити на github. Відкритими питаннями все ще є:

• IPC (файлики в /dev/shmem)
• Патч libext.google.gal.receiver.so — більш елегантне рішення?
• Можливість "вбудовування" патчера безпосередньо в toolbox, оминаючи збірку на комп'ютері.
  і бонус:
• Як змусити працювати меню Navigation у зв'язці з Bolero??

Якщо в когось знайдуться рішення/ідеї щодо питань вище — welcome у коментарі/лс.

На Amundsen можна зробити виведення в штатне Navigation menu.

Для MIB2 STD Delphi поки рішення нема.
