Bluetooth в магнітолу без aux - за 30хв и 175 гривень

Вітаю, шановне панство.

Сьогодні ми будемо робити те, на що японців не вистачило в 2004-му році. А саме Bluetooth у магнітолу. Найпростіший спосіб це зробити - придбати адаптер-ресівер який підключається до aux розʼєму. Але, це тільки для тих обраних в кого взагалі є той aux. Якщо ж aux-a немає, в нас два шляхи: 1-й придбатий дорогущій адаптер який будет прикидатися cd чейнжером. 2-й це паяльник та кілька деталей які коштують в середньому трохи меньше за 200 гривень. Ще кілька проводів. Ще cd диск(а краще кілька, на досліди). Ще пишучий CD привід😁

Очевидно що ми тут не для того аби йти по першому шляху.

Отже нам потрібні наступні компоненти:

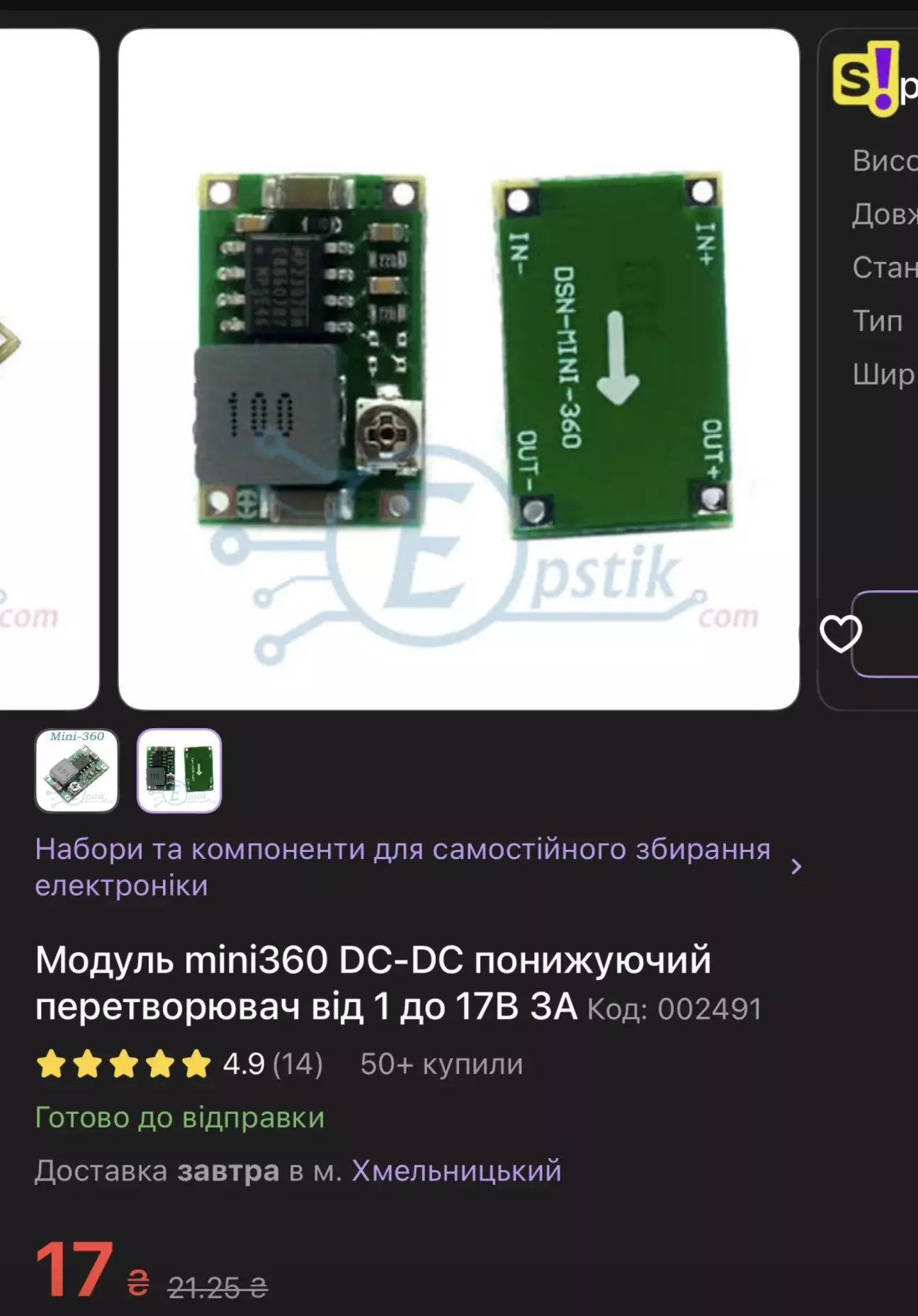

- понижуючий перетворювач Mini-360.
- аудіо приймач Bluetooth, VHM-314-V2.0

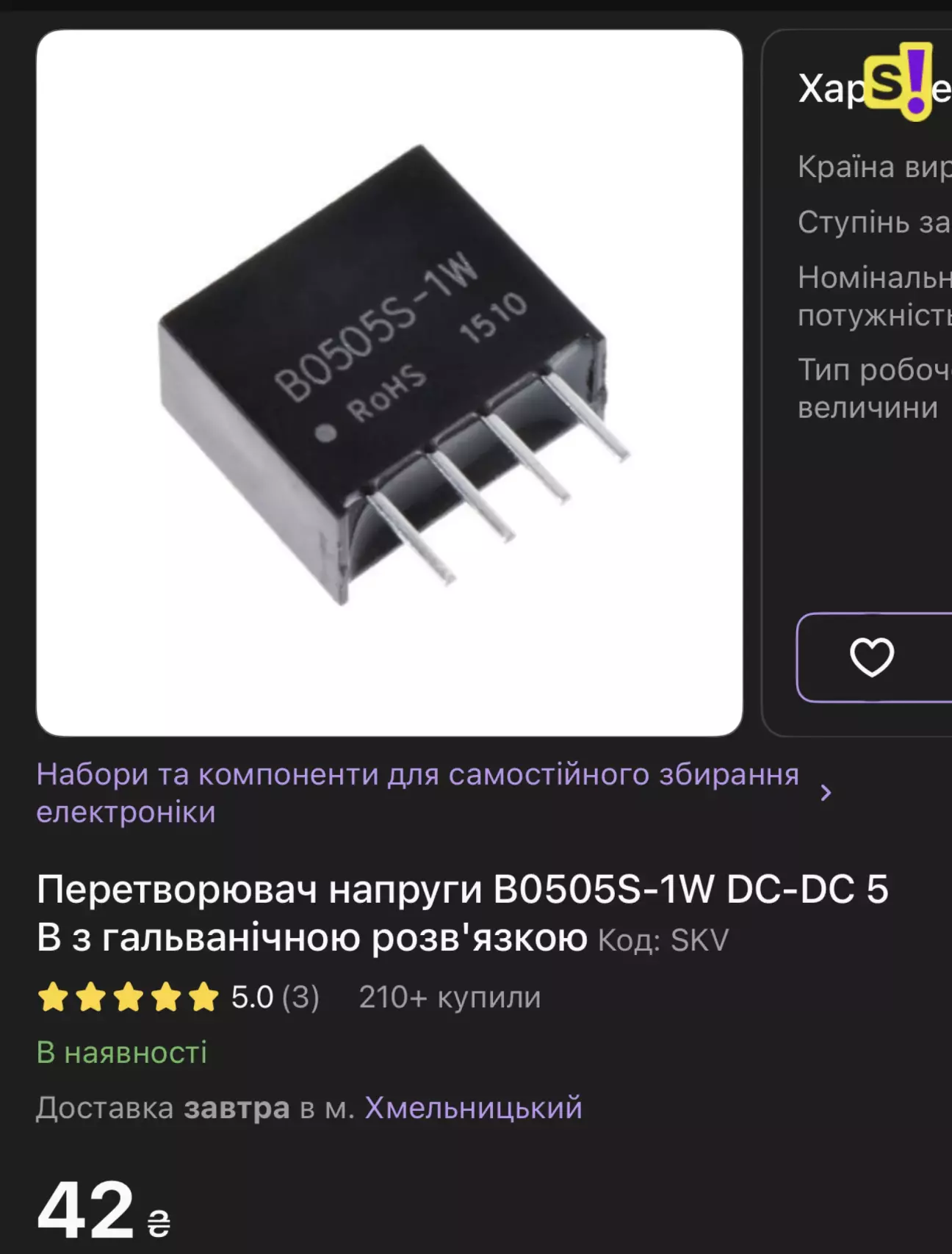

- гальванічна розвʼязка B0505S-1W

- CD диск

- пристрій для запису дисків.

Почнемо наш шлях від живлення.

Два проводи підʼєднаємо до прикурювача. Навантаження буде мінімальним, тому не хвилюйтеся. Ці проводи з 12в живлення паяємо на

«понижуючий перетворювач Mini-360». Тому що авто має 12в, але наш Bluetooth приймач працює від 3,7в(якщо подавати живлення через контакти на платі, та 5в якщо живити приймач від micro-usb розʼєму).

Після цього потрібно підстроювальним резистором на платі відрегулювати вихідну напругу, аби вона була 3,7в.

Отже тепер ми маємо живлення 3,7в, і можемо заживити Bluetooth приймач. Але якщо ми заживемо його одразу від перетворювача mini-360 то окрім музики у колонках також будемо чути свист від геренатора. Тому між приймачем та перетворювачем нам потрібно встановити гальванічну розвʼязку.

Распіновку легко знайдете у інтернеті.

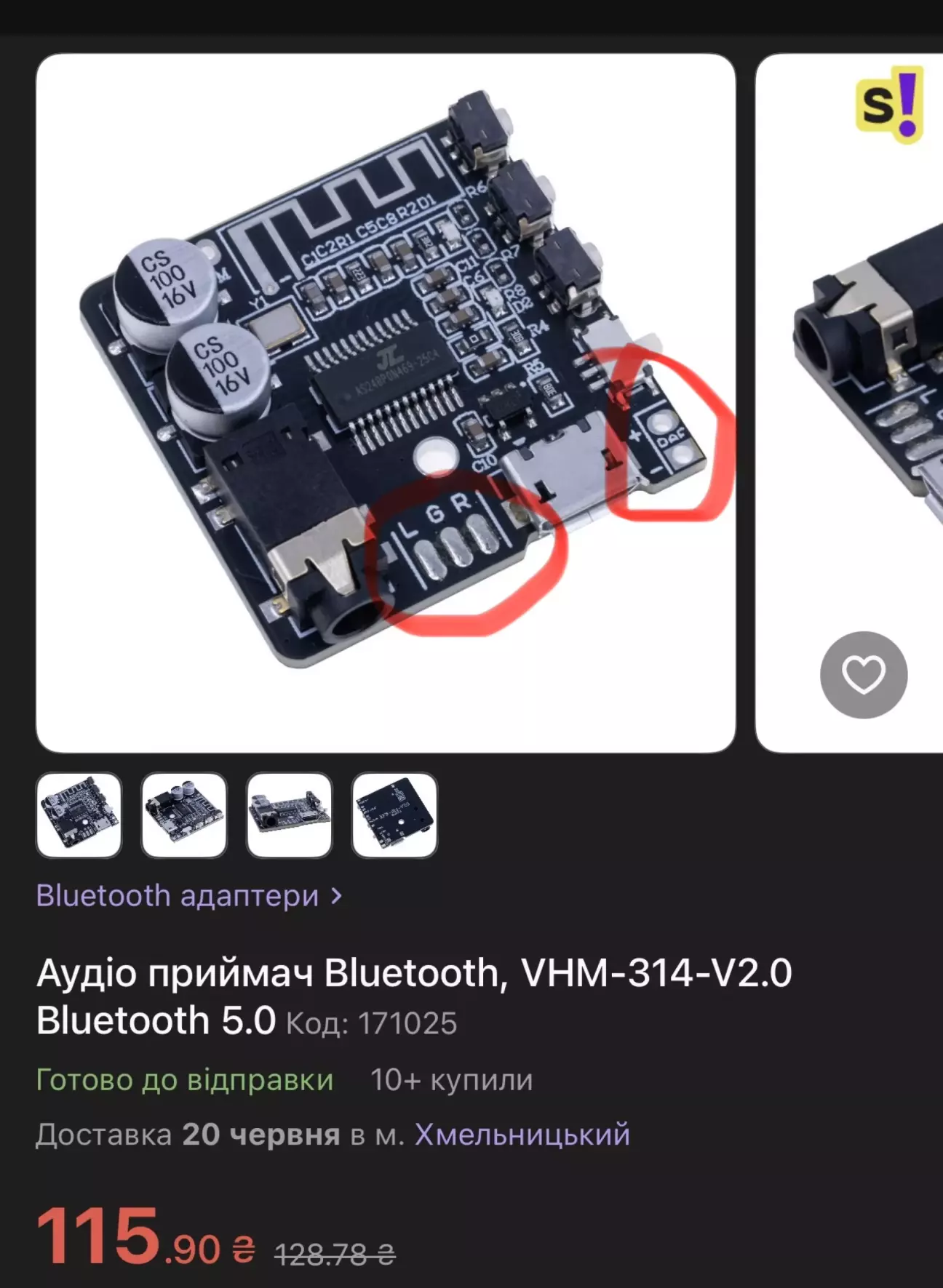

Наступною, але не останньою будемо підʼєднувати плату Bluetooth приймача. На контакти підписані «+» та «-» підʼєднуємо живлення від ганльванічної розвʼязки.

А через контакти L R G нам потрібно вивести звук  на магнітолу. Для цього виймаємо магнітолу, відкриваємо частину яка відповідає за читання СD дисків, і шукаємо на платі наступне:

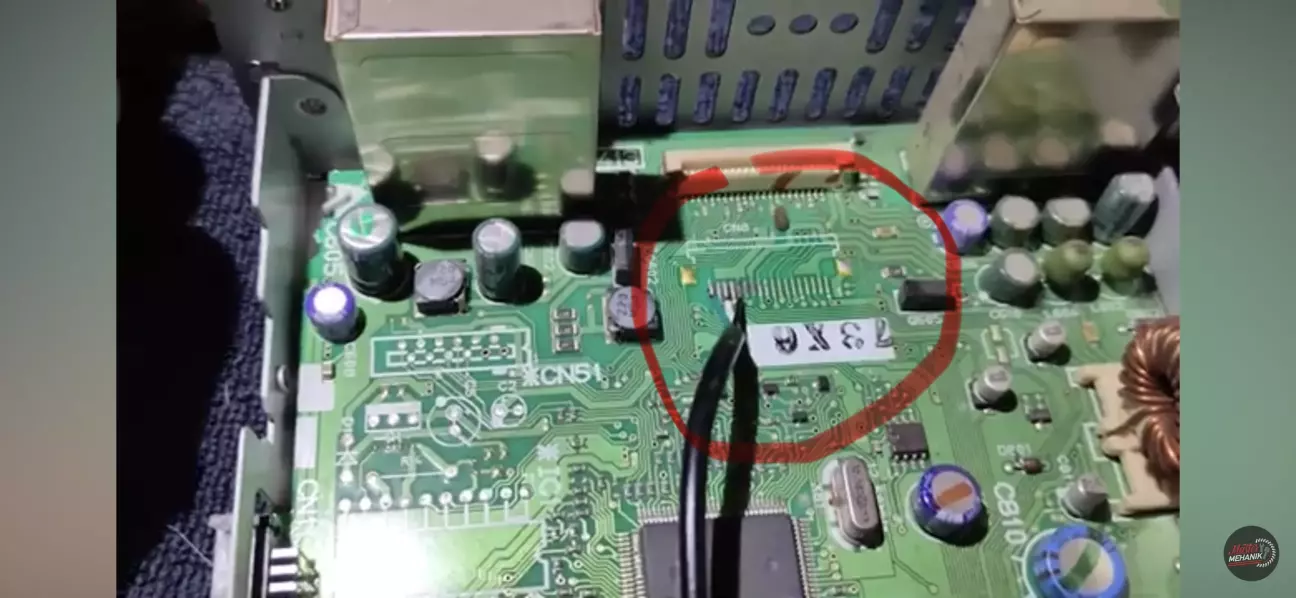

Якщо дивиться на плату так як вона розташована на фото, то нам потрібні з лівої сторони перший та третій(лівий та правий канали), і пʼятий(земля) контакти.

Їх треба спаяти з контактами на Bluetooth ресівері, з аналогічним назвами. L - лівий канал, R - правий канал, G - земля.

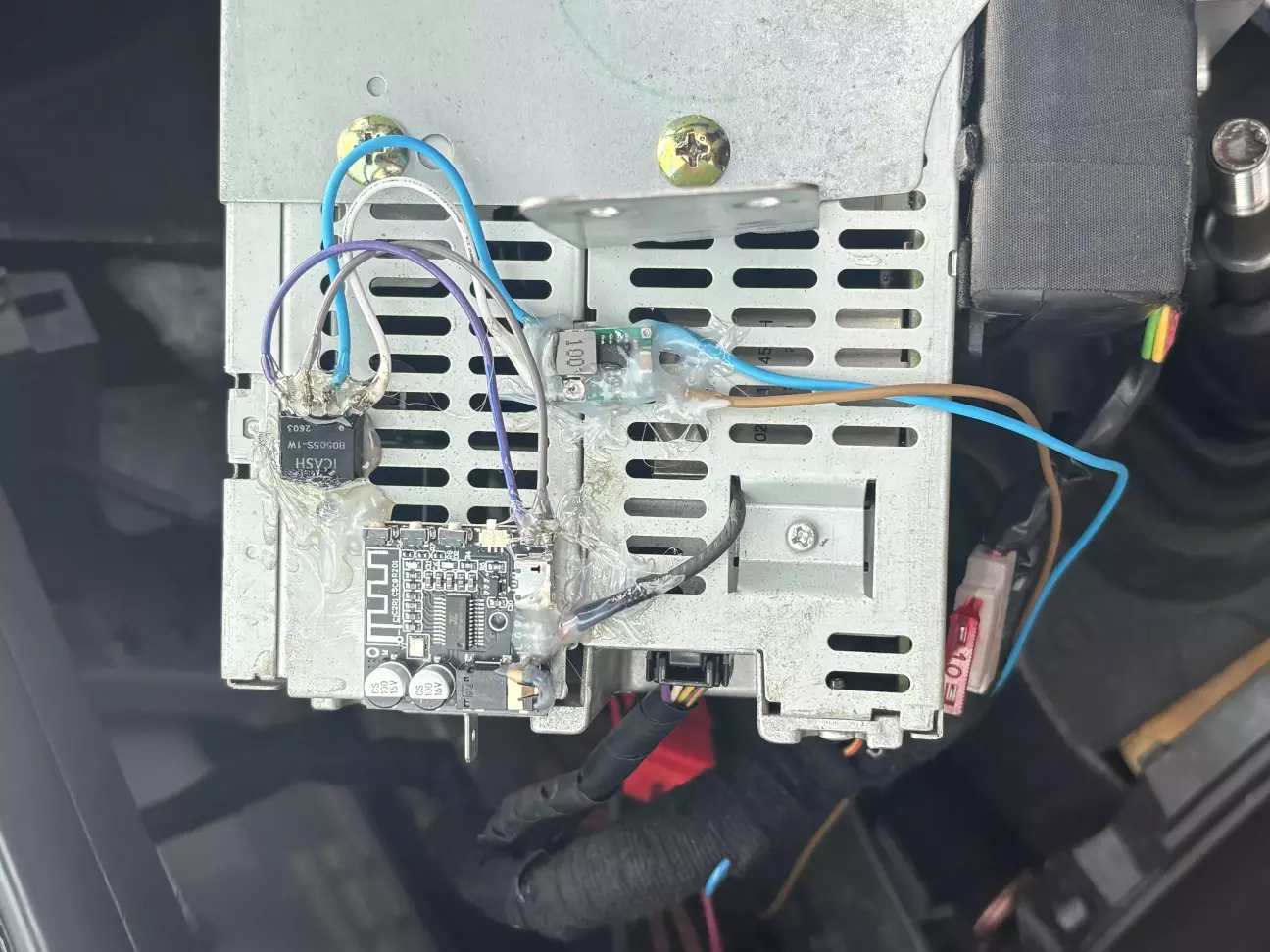

Тепер у вас має вийти щось таке:

Поки що виглядає жахливо, але працює добре. Планую перенести компоненти на плату, та надрукувати корпус на 3D принтері. Наразі залив добре термоклеєм, аби живлення ніде не замкнуло, та нічого не відвалилося якщо в яму втраплю.
На цьому з магнітолою можна закінчувати, збирати її до купи, та братися за компʼютер.

Аби звук з Bluetooth приймача йшов у колонки нам потрібно зробити так аби канали звуку були відкриті CD програвачем, але водночас програвач не повинен перекривати музику якимось звуками. Для цього ми запишемо CD диск з тишею. Описувати процесс запису я не буду, оскільки на різних системах та за допомогою різних програм це робиться по різному. Але щоб зберегти ваш час та нерви, додаю файл з тишею який записав я.

https://drive.google.com/file/d/1_jSVmSqR2DlAlLm8DlSDATo-bmk93n7C/view?usp=share_link
Єдине що вам потрібно обовʼязково зробити, це встановити швидкість запису диску 4Х, 8Х або 10Х. Якщо швидкість запису буде занадто високою, магнітола буде мати проблеми з читанням такого диска. Записувати потрібно саме як аудіо CD, а не наприклад як диск з даними. І обовʼязково поставте галочку «фіналізувати диск» якщо вона є в налаштуваннях.

Все, тепер вставляємо диск в магнітолу. Вона буде починати його програвати автоматично кожного разу як ви заводите авто. Підключаємося до Bluetooth приймача перший раз(далі він буде теж автоматично підключатися до телефону). І вмикаємо на телефоні свою улюблену музику☺️.
Доречі, в налаштуваннях телефону Bluetooth приймачу можна задати будь-яке імʼя

Нюанси:

- деякі моделі Bluetooth приймачів мають жахливе голосове сповіщення про підʼєднання. Шукайте приймач у якого в описі написано що він не балакає😁

- беріть одразу кілька плат перетворювача mini-360, бо в них дуже тендітний резистор. В мене тільки на третій платі резистор не здох одразу після дотику😅.

- Як що записувати файл з тишею самостійно: файл обовʼязково має містити данні. Інакше магнітола буде через 5 сек починати програвати трек з початку, і музика буде на кілька секунд зникати. Записуйте шум на -80дБ, його не чутно вухом. Формат аудіо WAV, 16-bit, 44.1 kHz.



Ціна питання 175 UAH, Пробіг 222268 км.
