Инвертор 220v Audi A5

Установил для ноутбука и зарядки телефона.

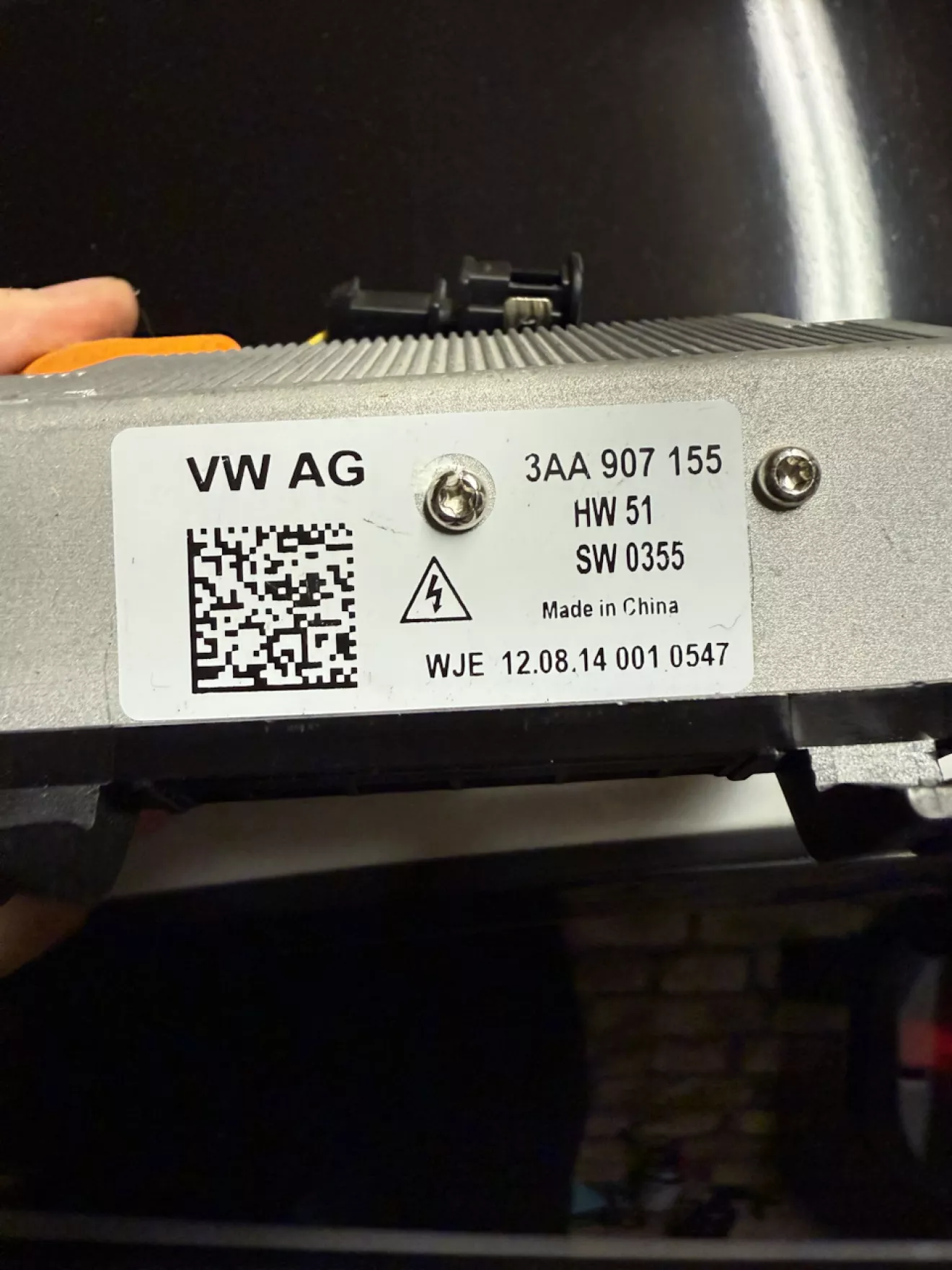

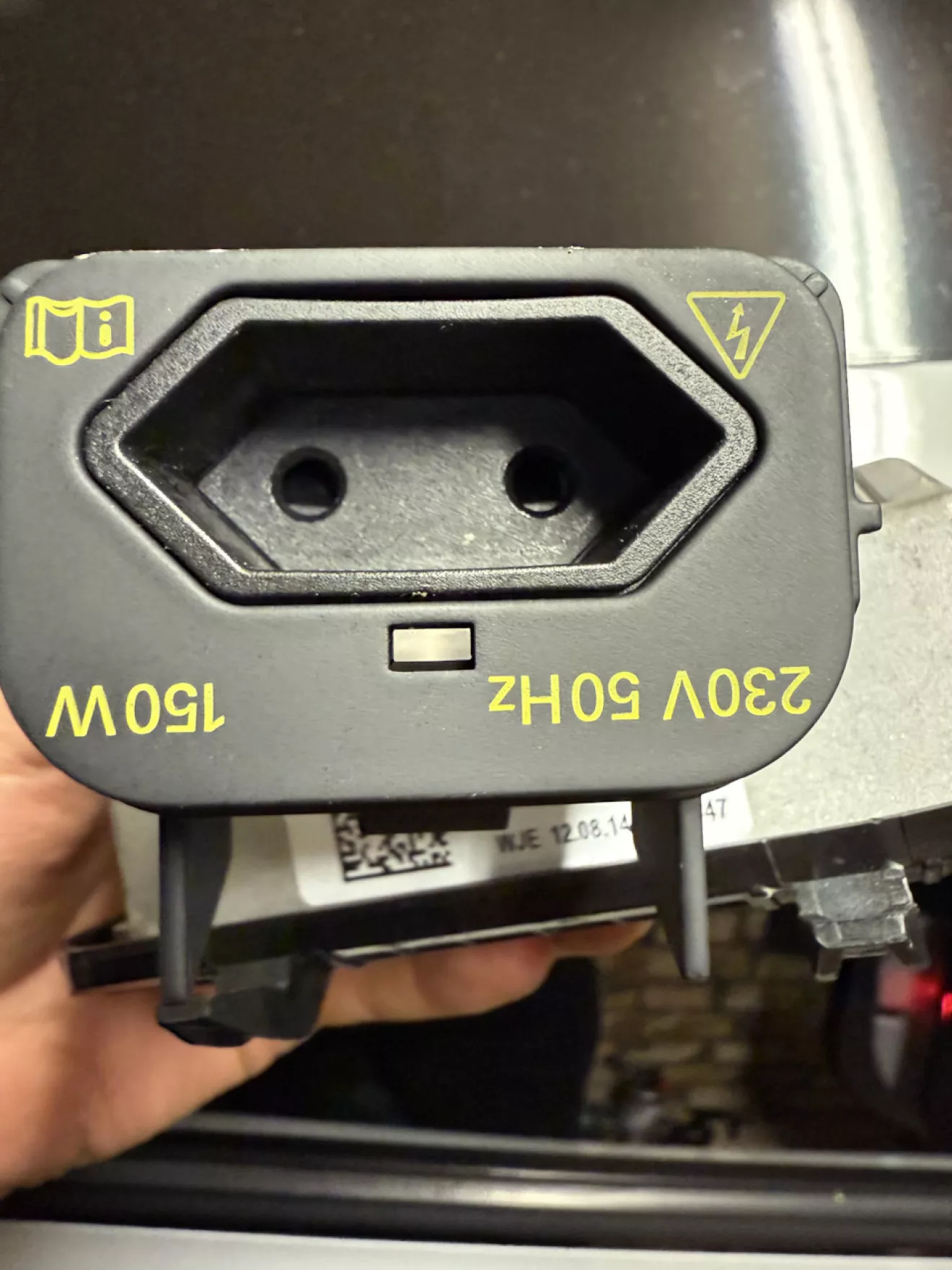

1. Нужен сам инвертор. Можно брать любой так как отличие только в длине проводов. Вот штатный номер 8K0907155H, я нашел от volkswagen с таким номером 3AA907155.

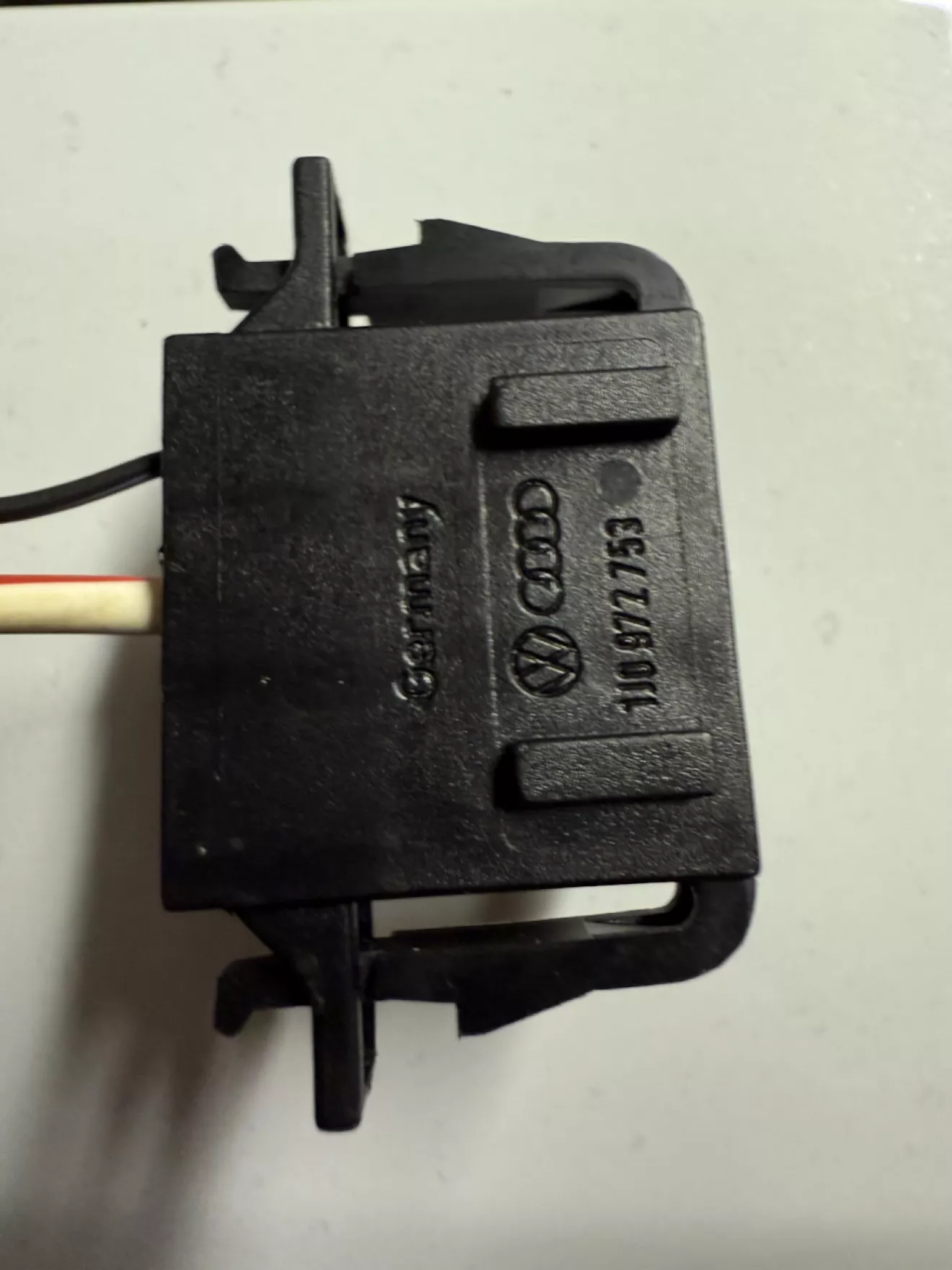

2. Разьем 1J0972753

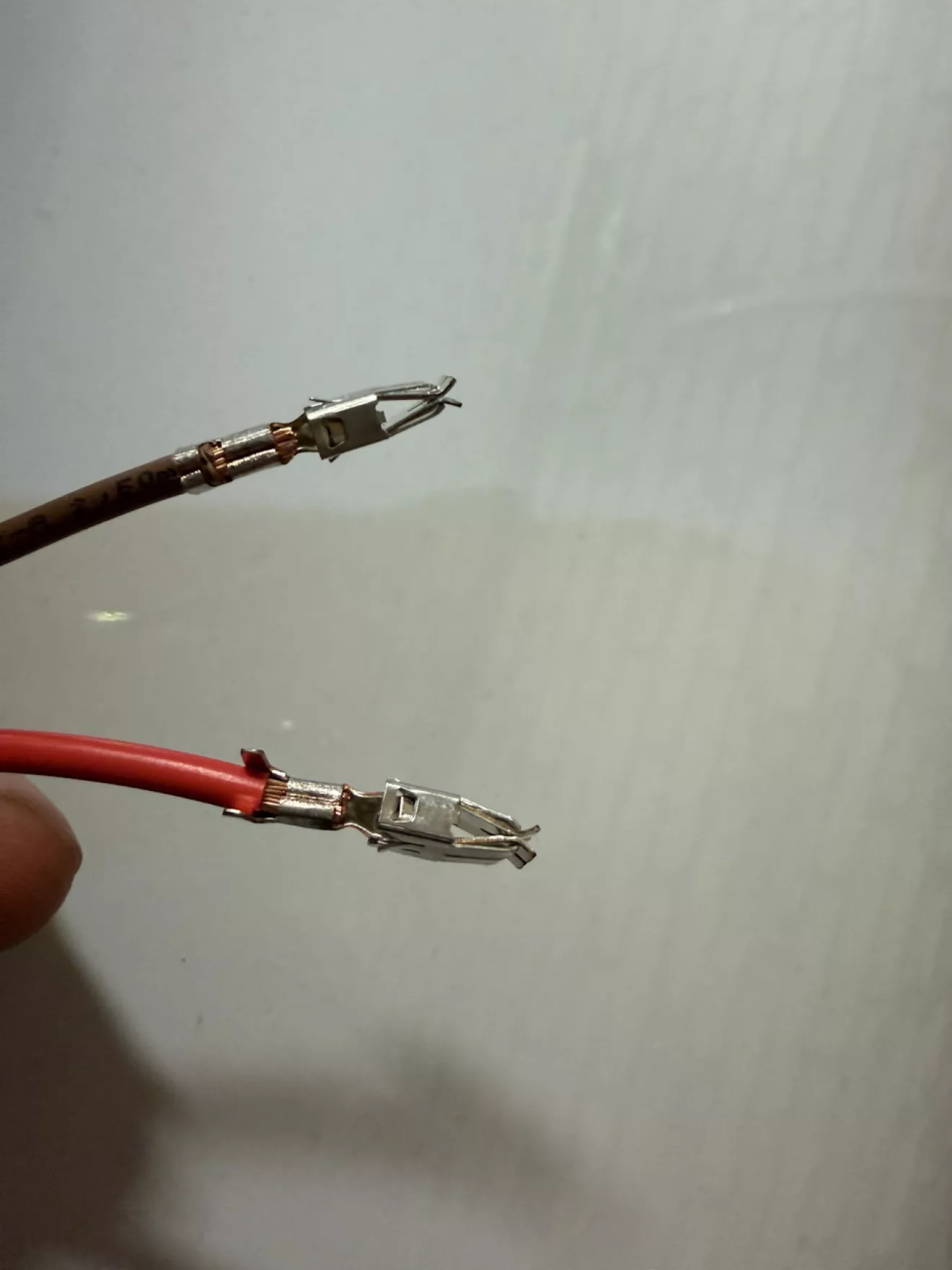

3. Пины х4 N90732703 (если подключать штатно)
4. Провод x2 2.5мм2 4-5м (если подключать штатно)

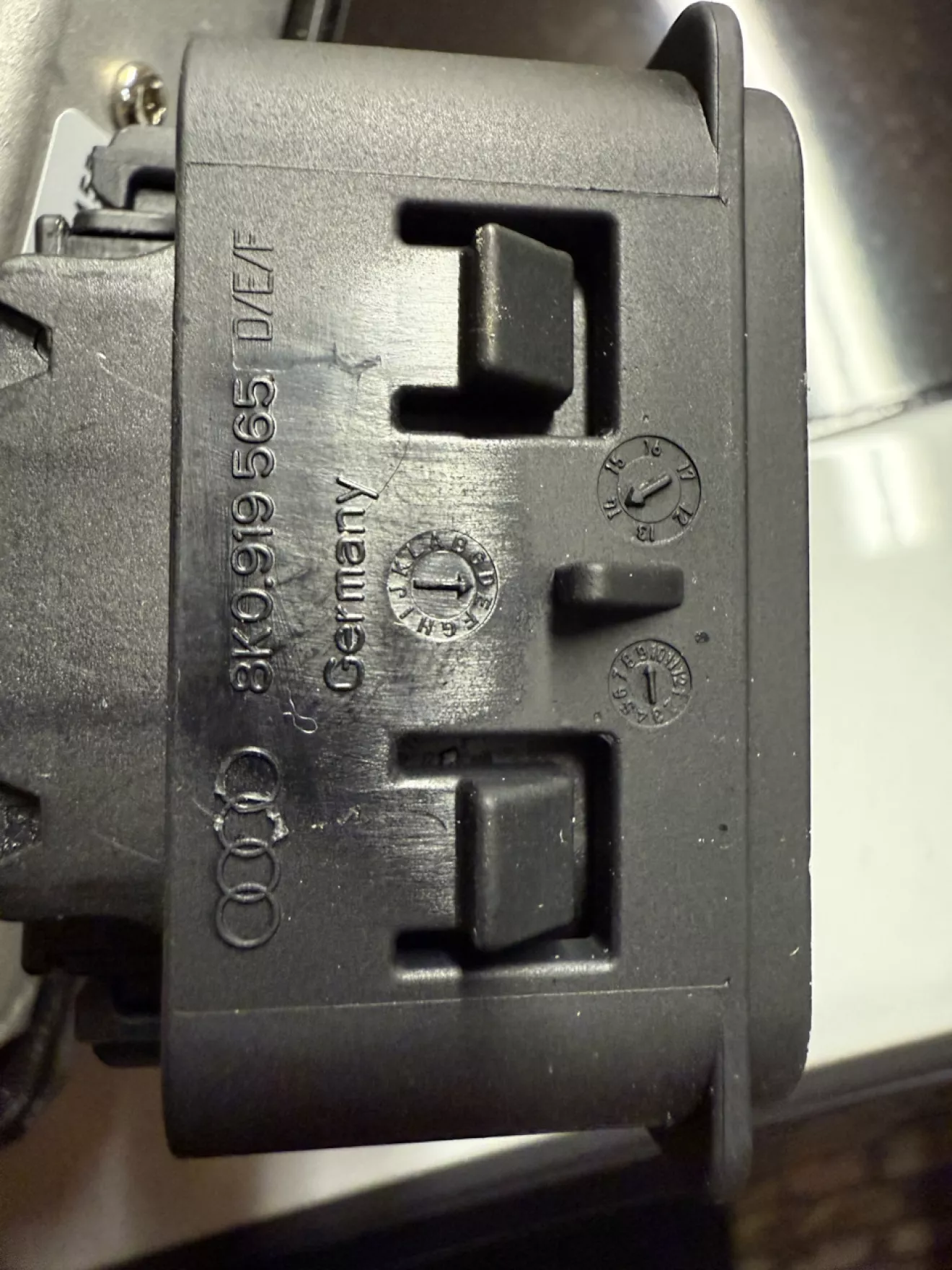

5. Пластик под розетку 8K0919565А

Для установки и протяжки проводов снимаем центральную консоль (подлокотник), заднее сиденья, заднюю правую карту, заднюю правую обшивку багажника.

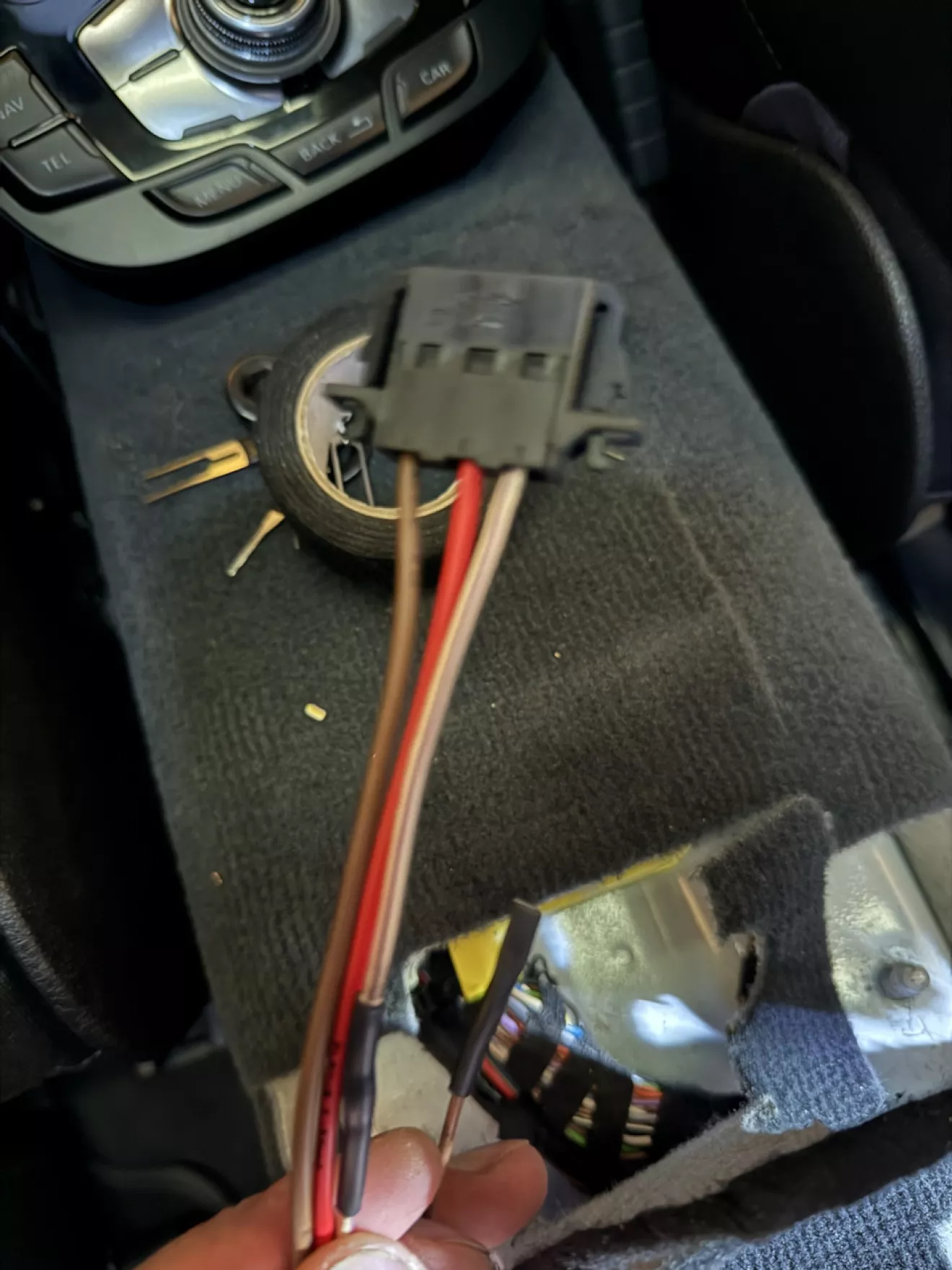

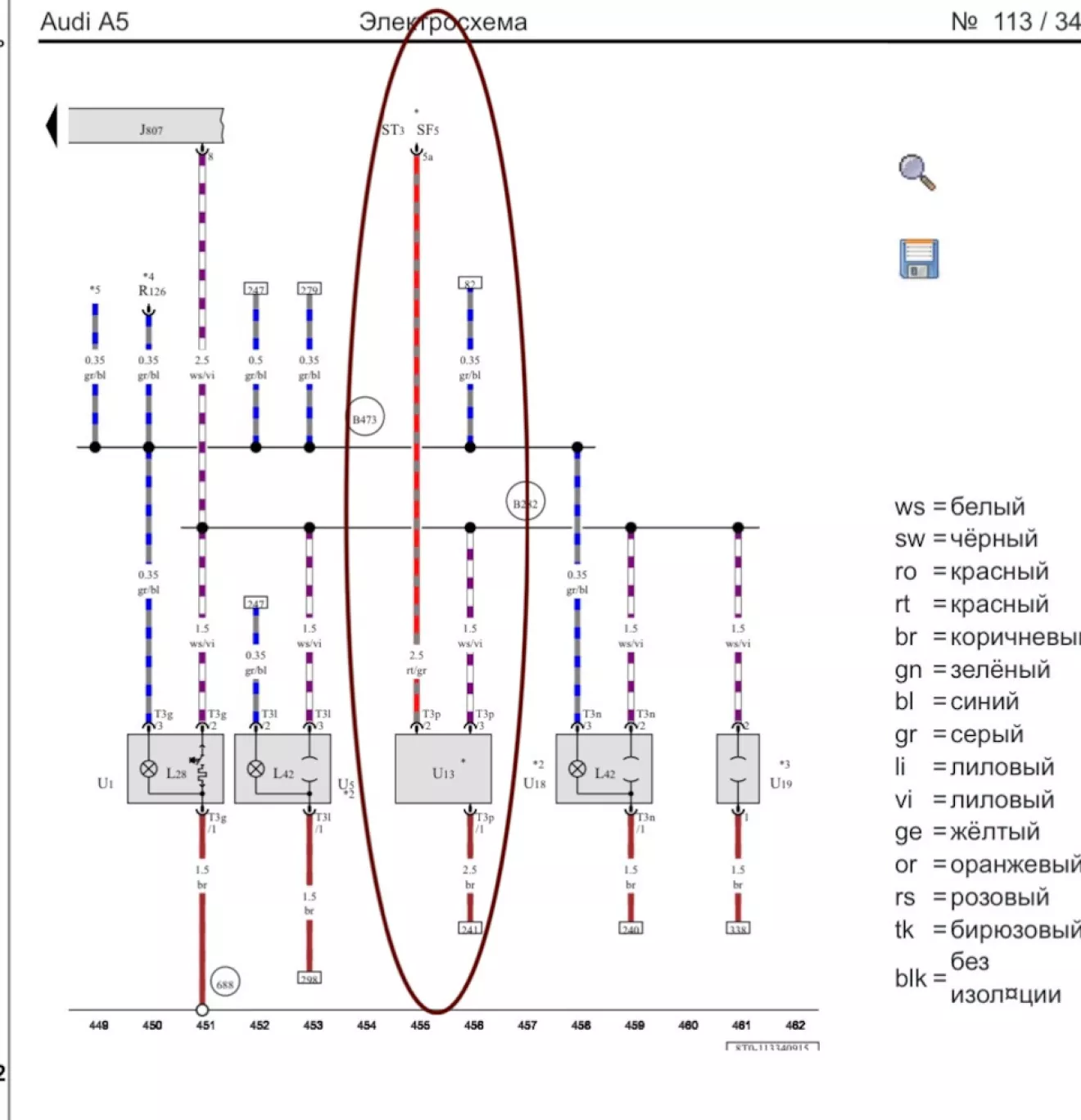

Из разъема прикуривателя берем бело-розовый провод и вставляем его в 3 пин инвертора. Остальные провода не нужны их изолируем или оставляем в фишке.
1 пин коричневый и 2 пин красный эти два провода мы проводим в багажник к блоку предохранителей

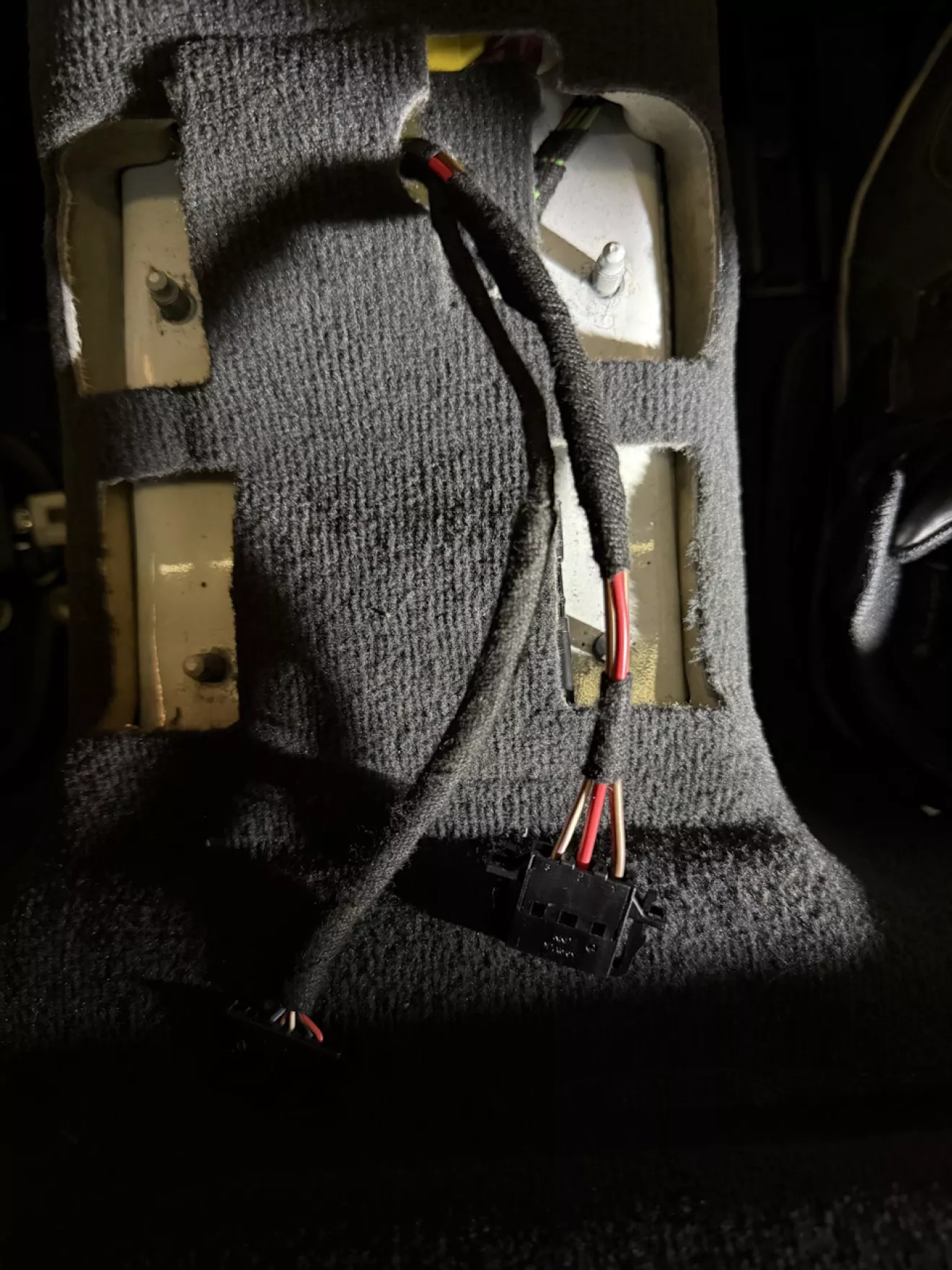

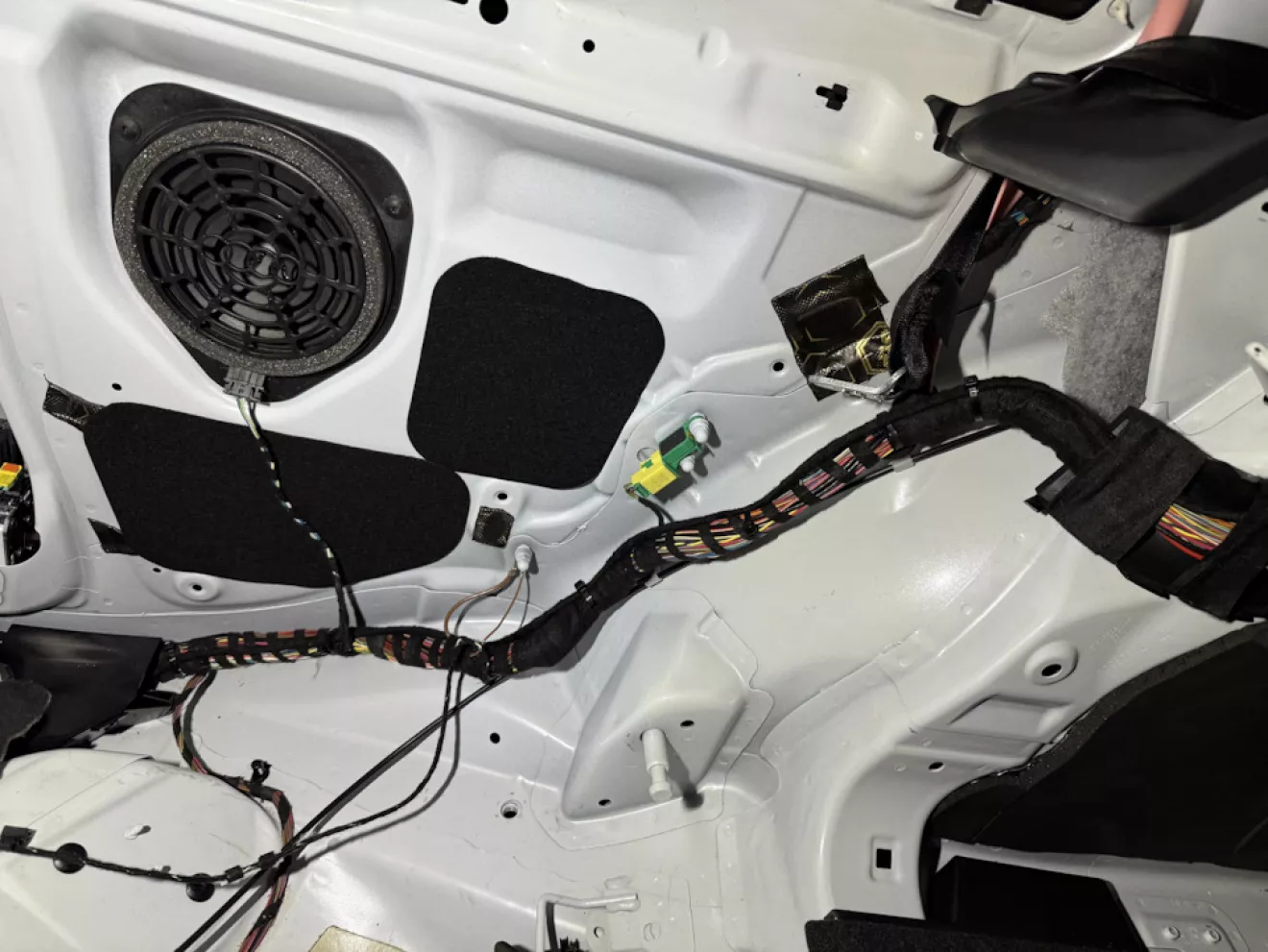

От консоли до карты провод можно проложить в пластиковый короб который под ковром дальше я проложил по косе которая идет в багажник.

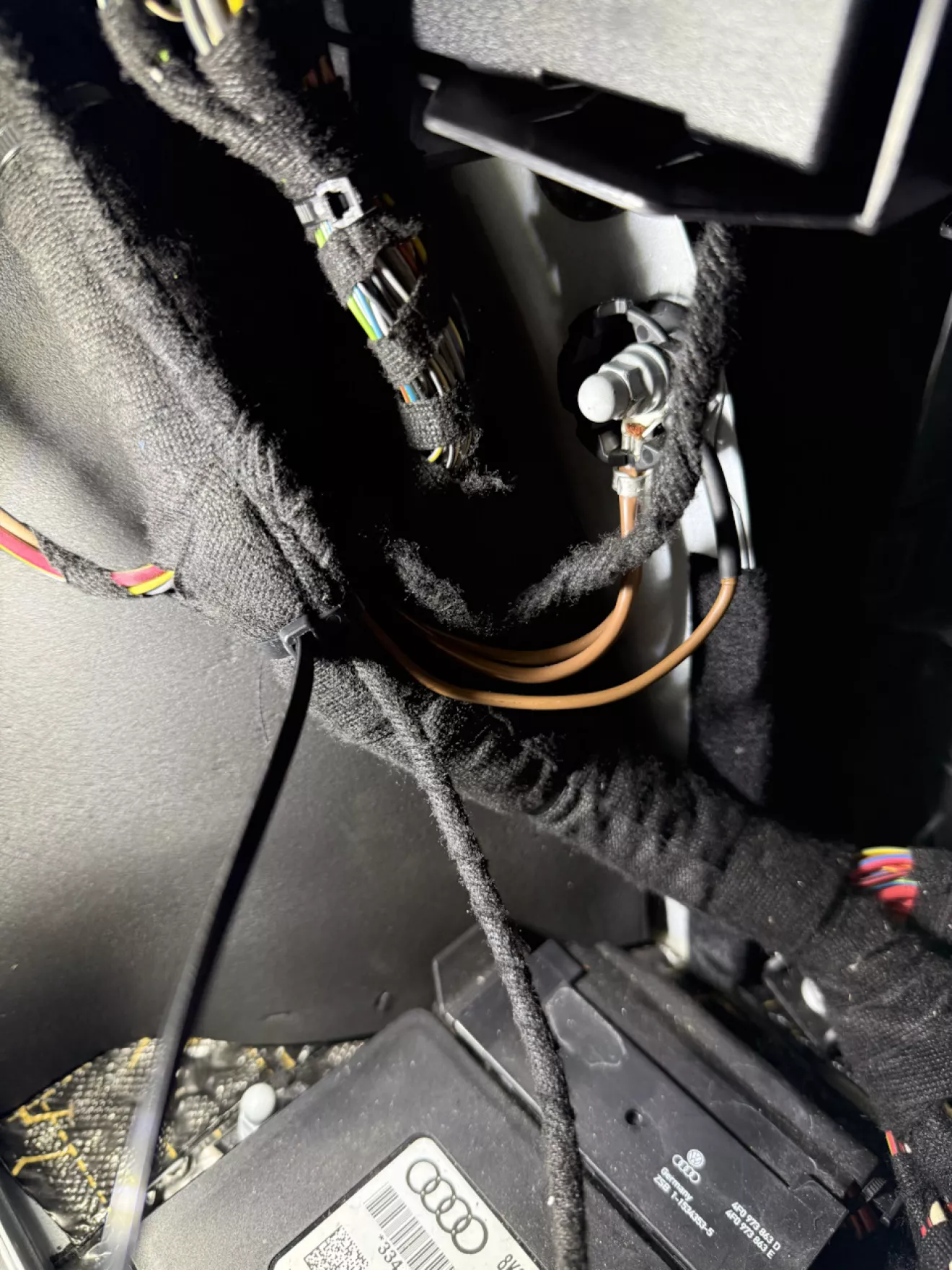

Коричневый подключаем к точке массы.

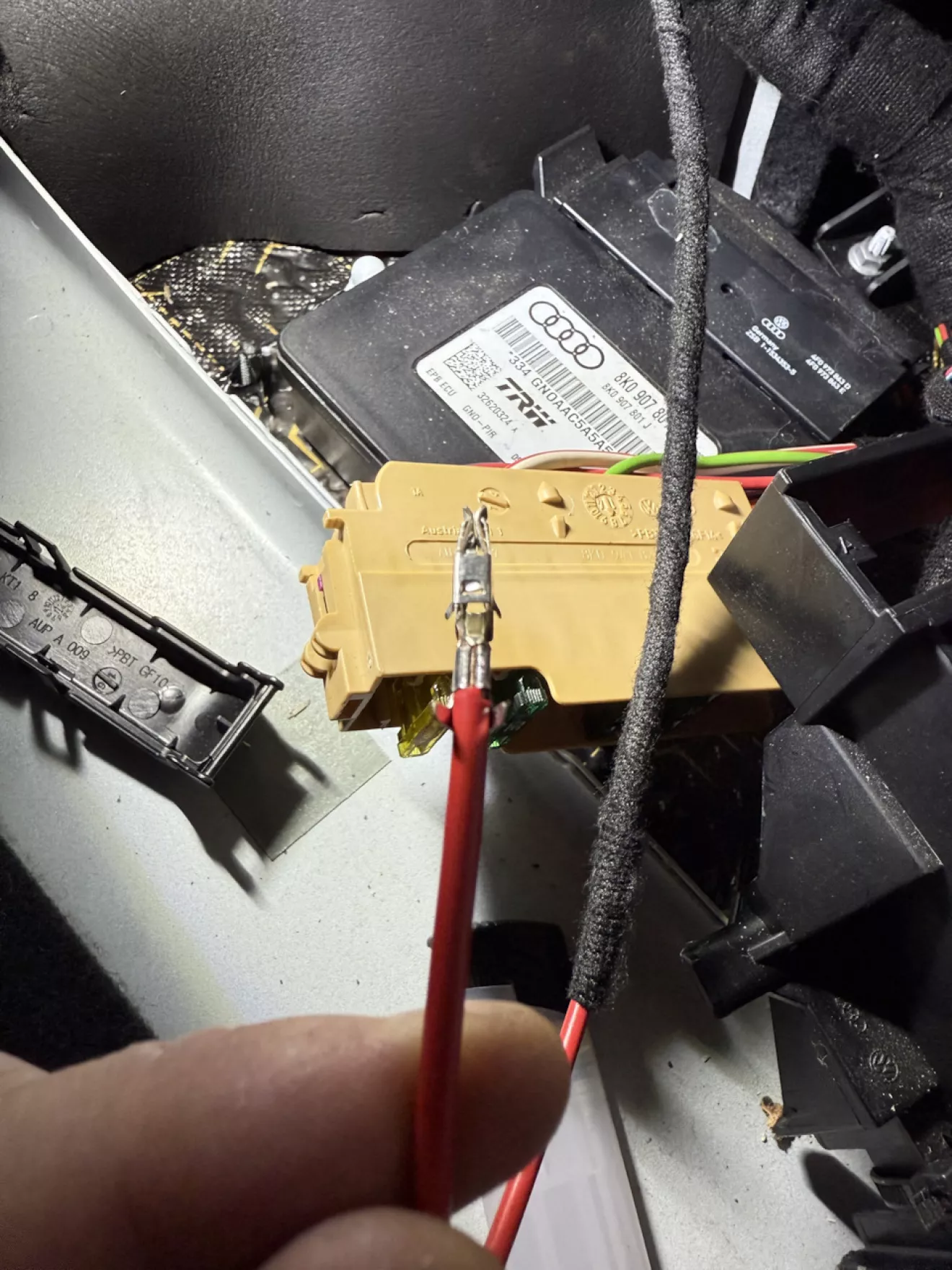

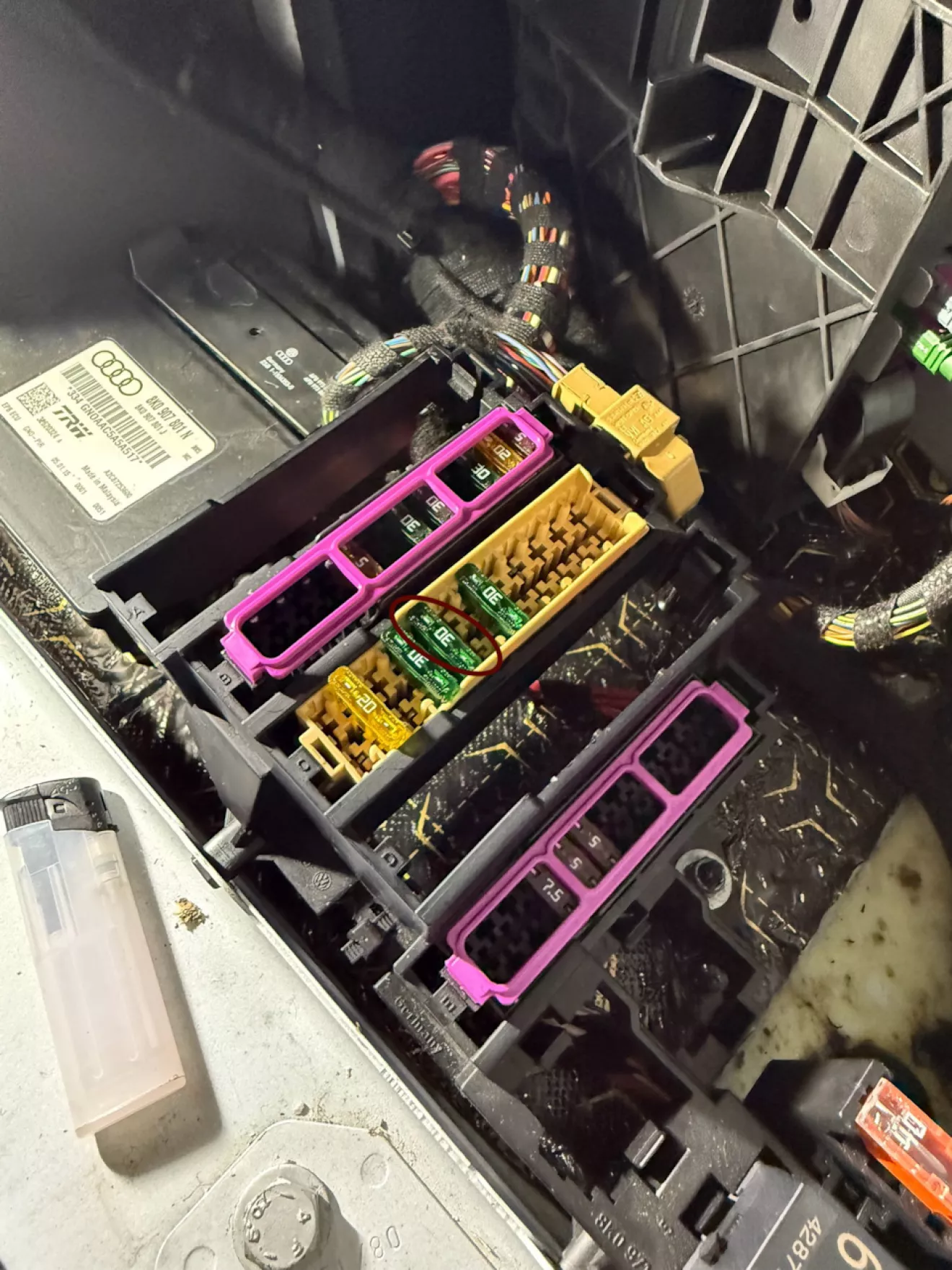

Красный на 5 предохранитель и ставим предохранитель 25 или 30 ампер.

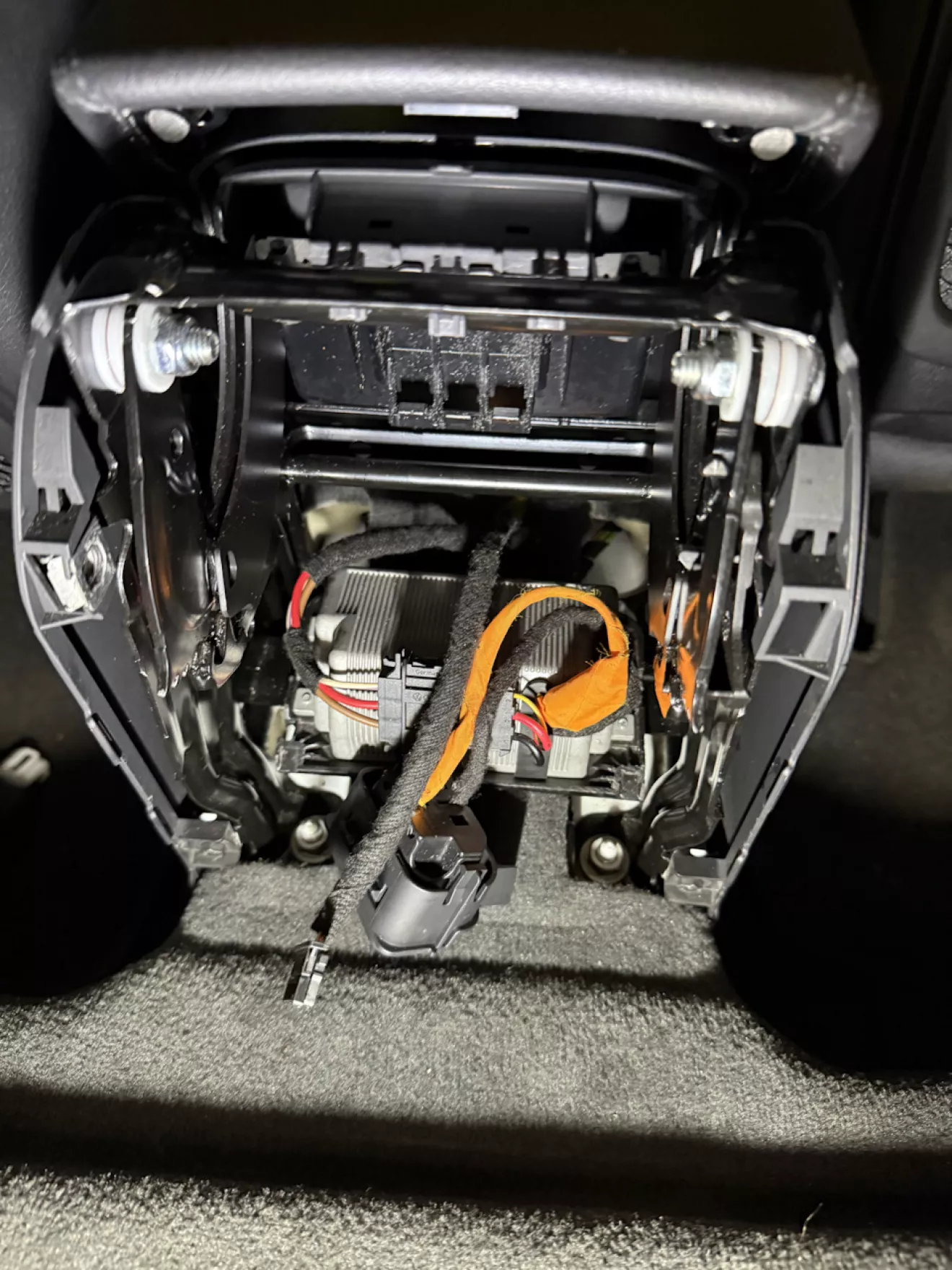

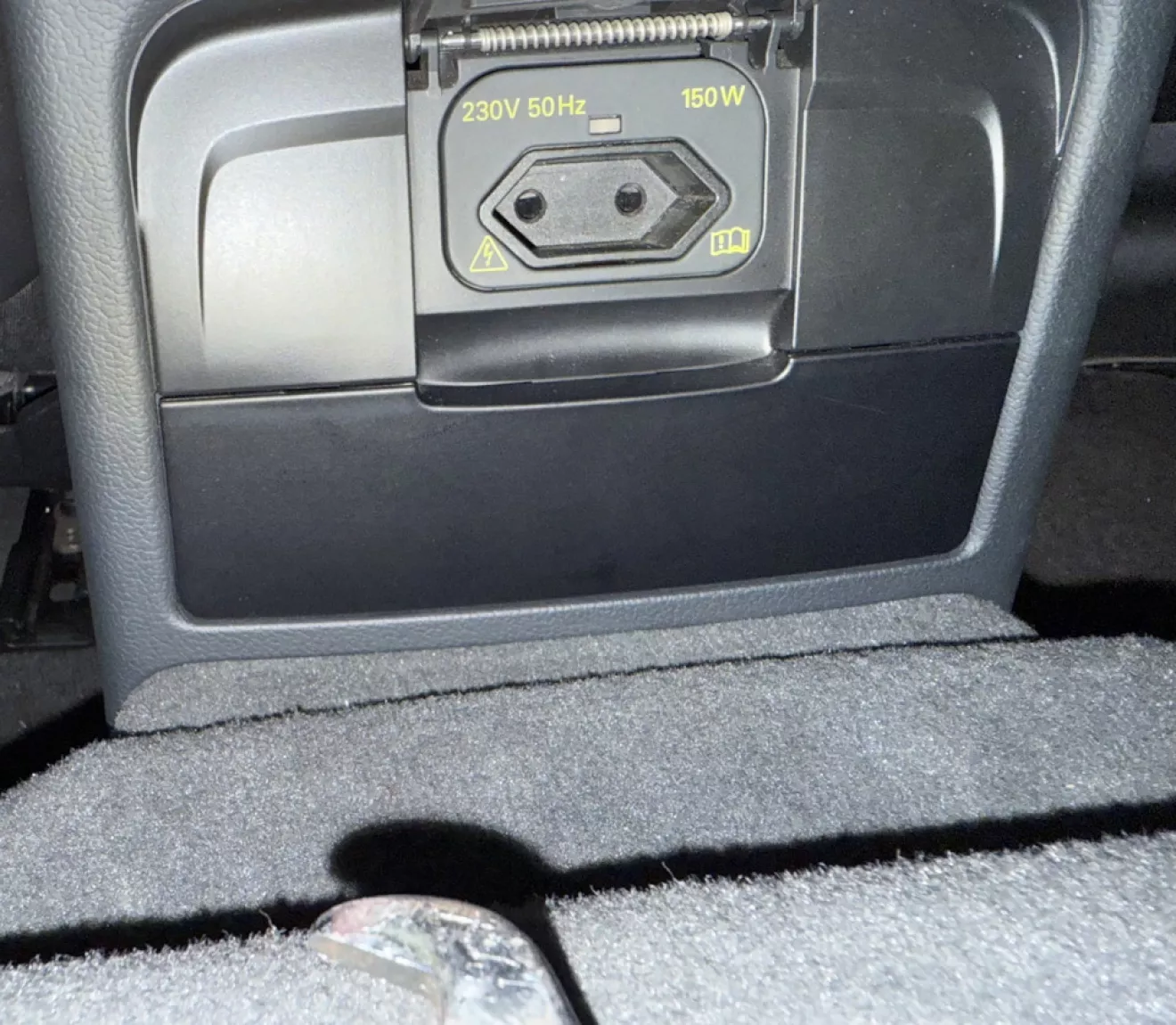

Вот так получилось установить инвертор.

Также можно подключить через штатную проводку но там сечение проводов меньше. Для этого нужно минус подключить в 1 пин. А бело-розовый на 2 и 3 пин. Тонкий провод (габарит) за изолировать.
