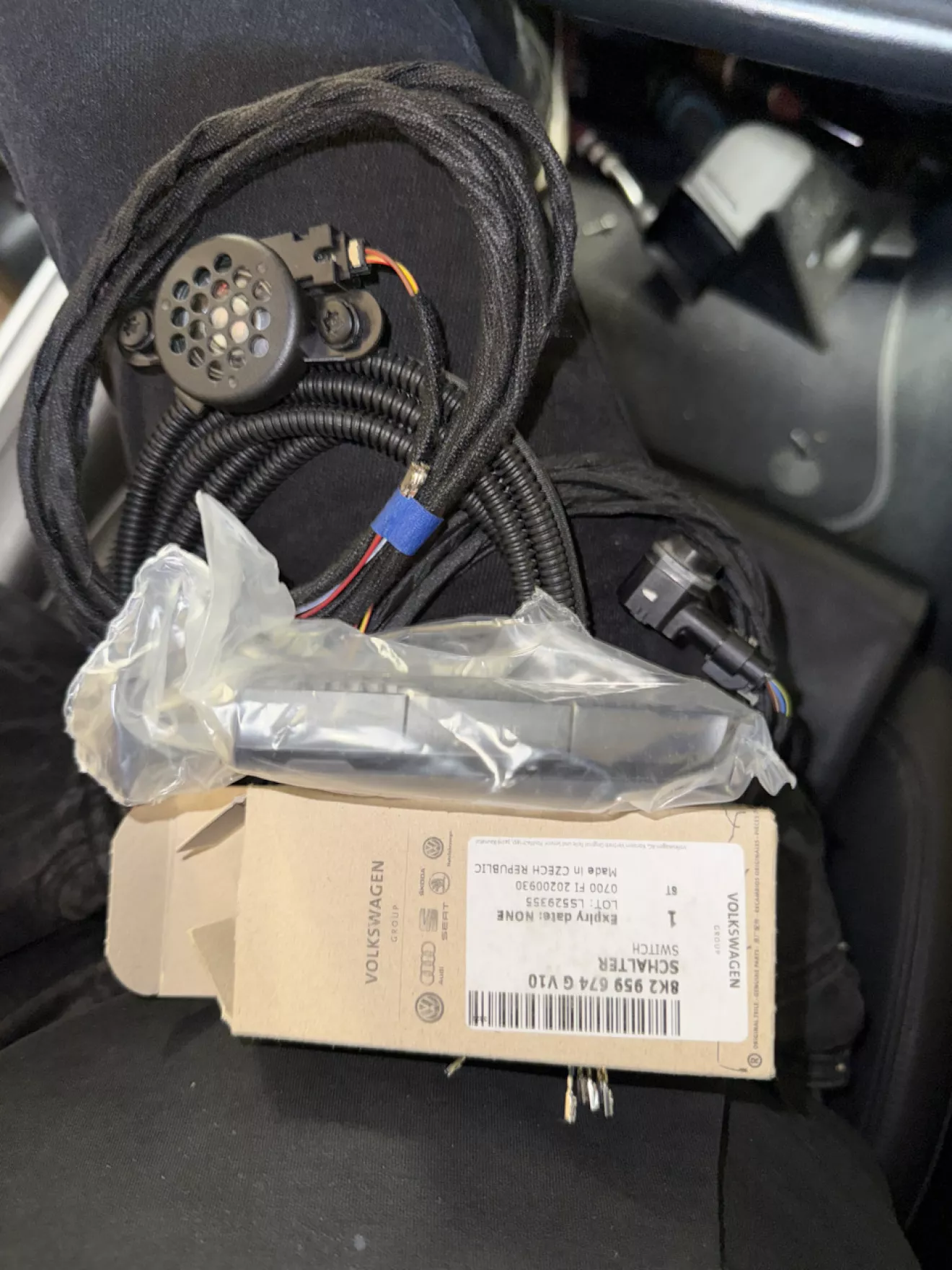

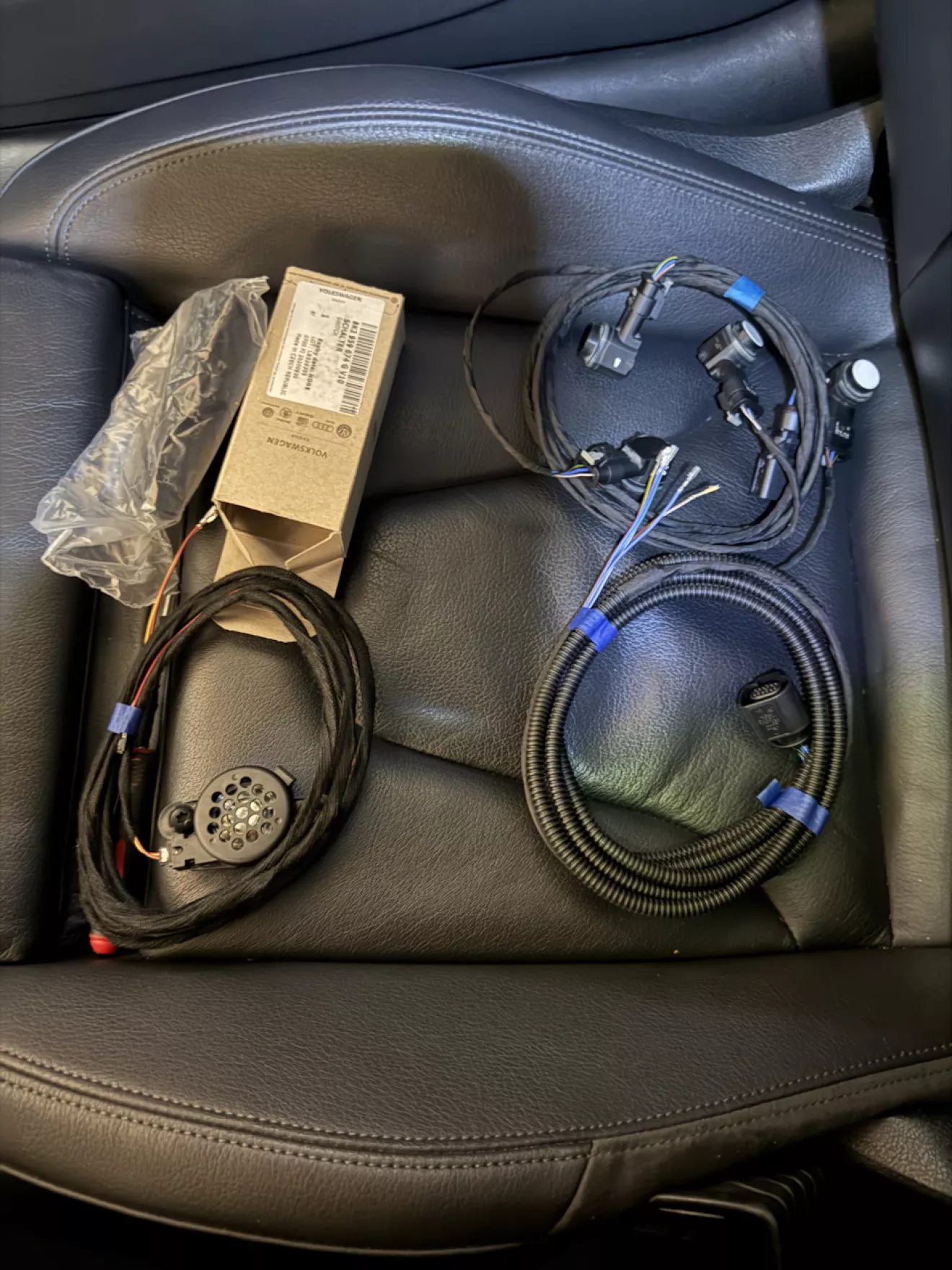

Для установки понадобиться:
1. Датчики 1S0919275C
Резинки под датчик
1T0919133C9B9- черный 1T0919133C704- серый
2. Кнопка под 3g plus MMI 8K2959674GV10
3. Зуммер 8E0919279
4. Клипсы для зумера х2 7L6868307
5. Комплект проводки для установки парктроников
Если комплекта нету:
6. Проводка в бампер 8K0971095D
7. Разъем на зуммер 4B0972623
8. Пины в блок, зуммер и кнопку N90764701 15-20шт
8. Ответный разъем проводки в бампер 1J0973713+ Пины х6 N10335706+ резинки под Пины х6 357972740E
9. Провода разных цветов 0.35мм2
Если нету отверстий в бампере и площадок под парктроники:
10. BEA000001 дырорезка под 18мм диаметр датчиков
11. Площадки под датчики 7P6919491A или 1Z0919485DGRU не знаю как подходят у меня бампер был под парктроники.

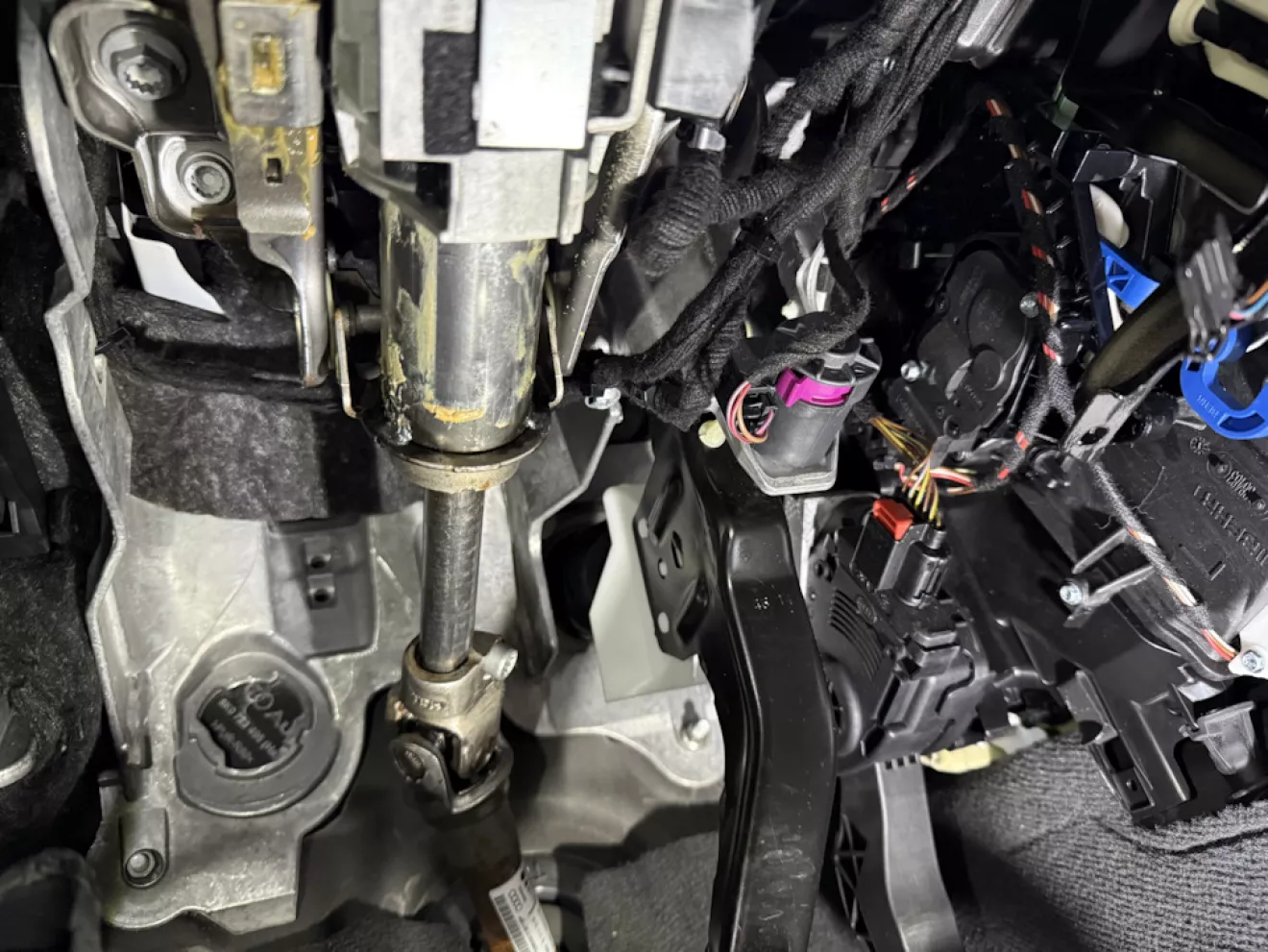

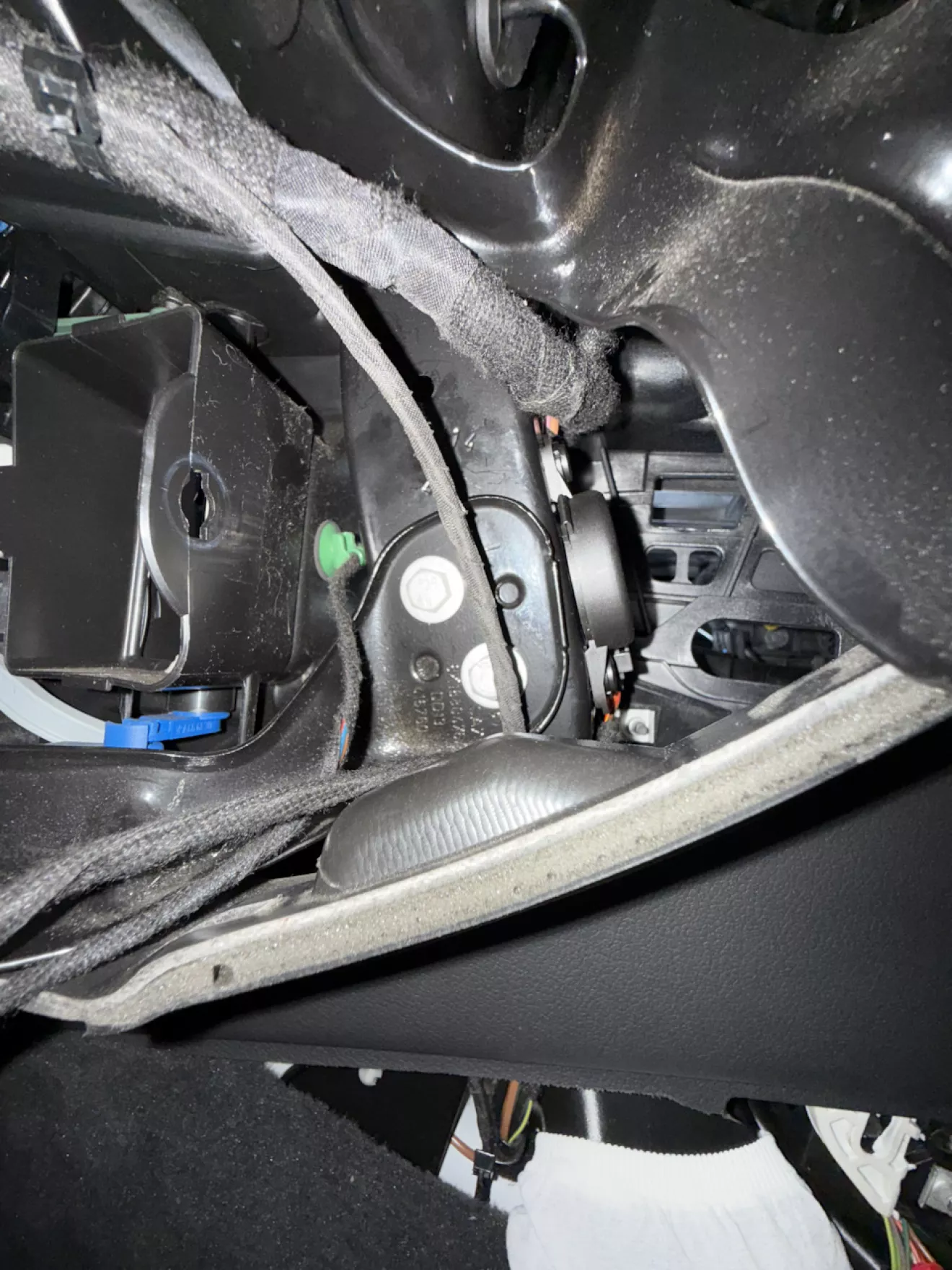

Снимаем пластик под рулем и добираемся до блока BCM.

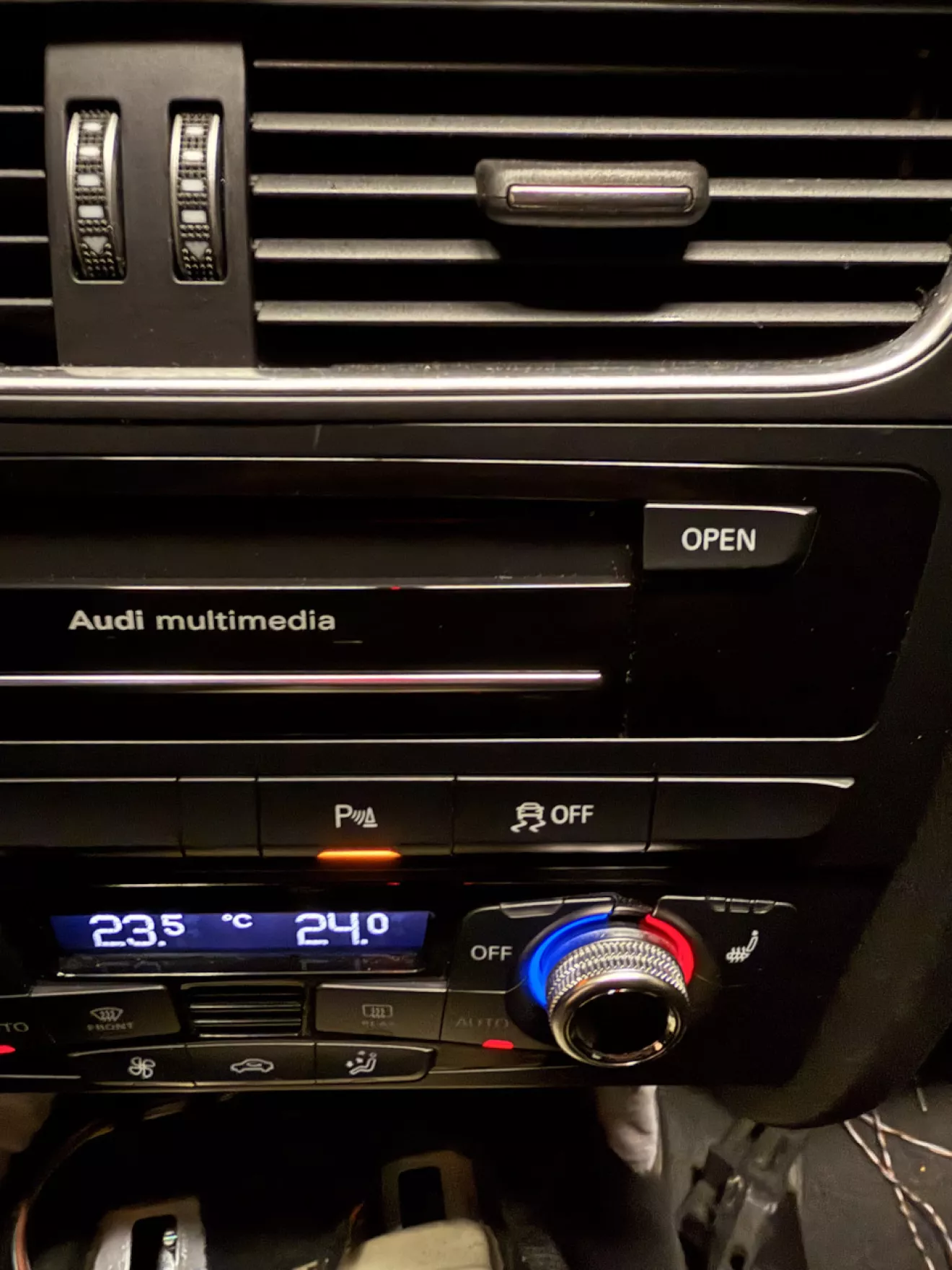

Снимаем блок климата и магнитолу, меняем кнопку парктроников, добавляем два провода в разъем кнопки пин 1 красно-коричневый пин 3 серо-белый выводим их к блоку bcm.

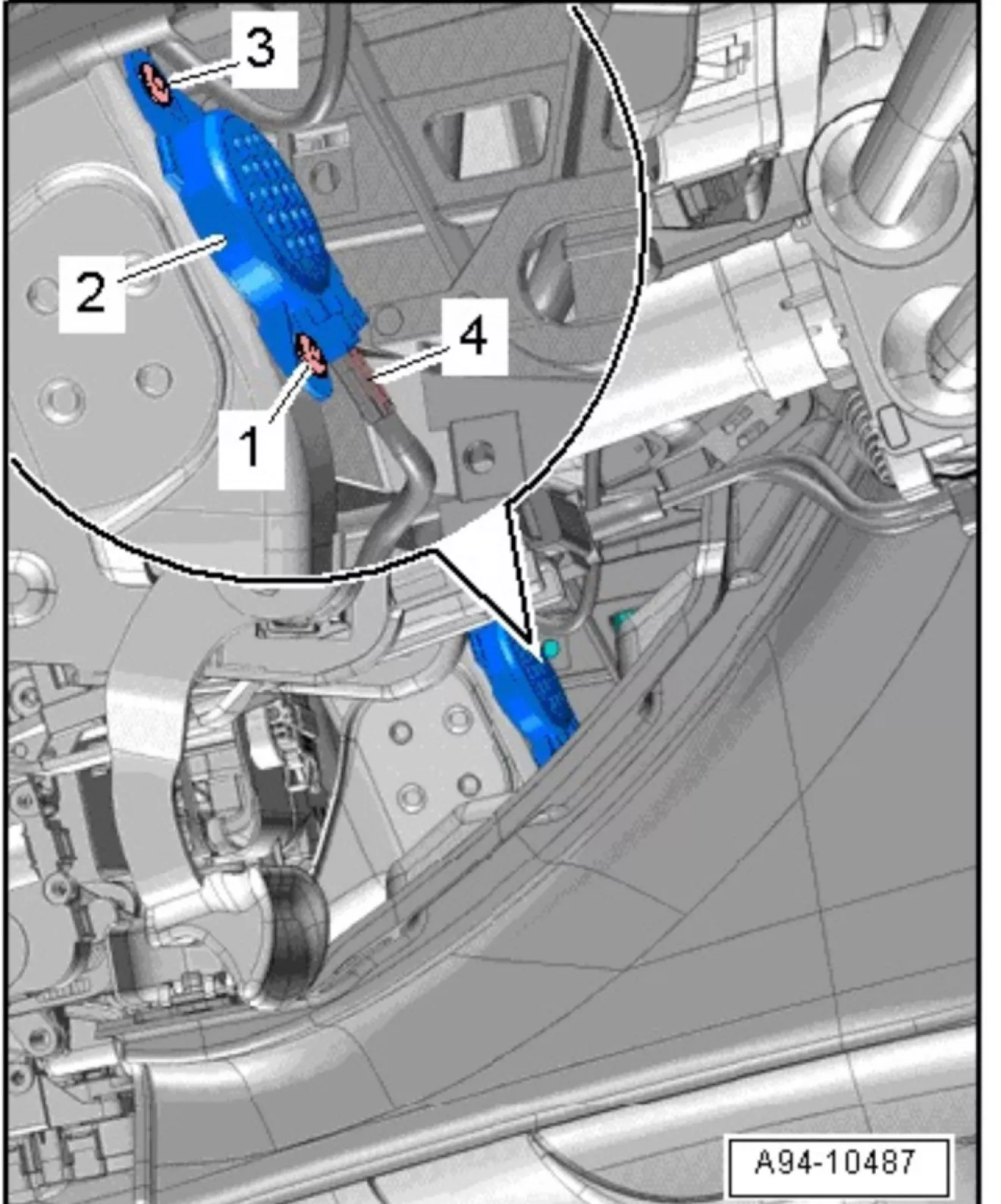

Переходим к зуммеру… он стоит не в самом лучшем месте😁 но установить возможно.
И также провода из зуммера тянем к блоку bcm
Фишка на зуммере пин 1 коричнево-красный, пин 2 желто-красный .

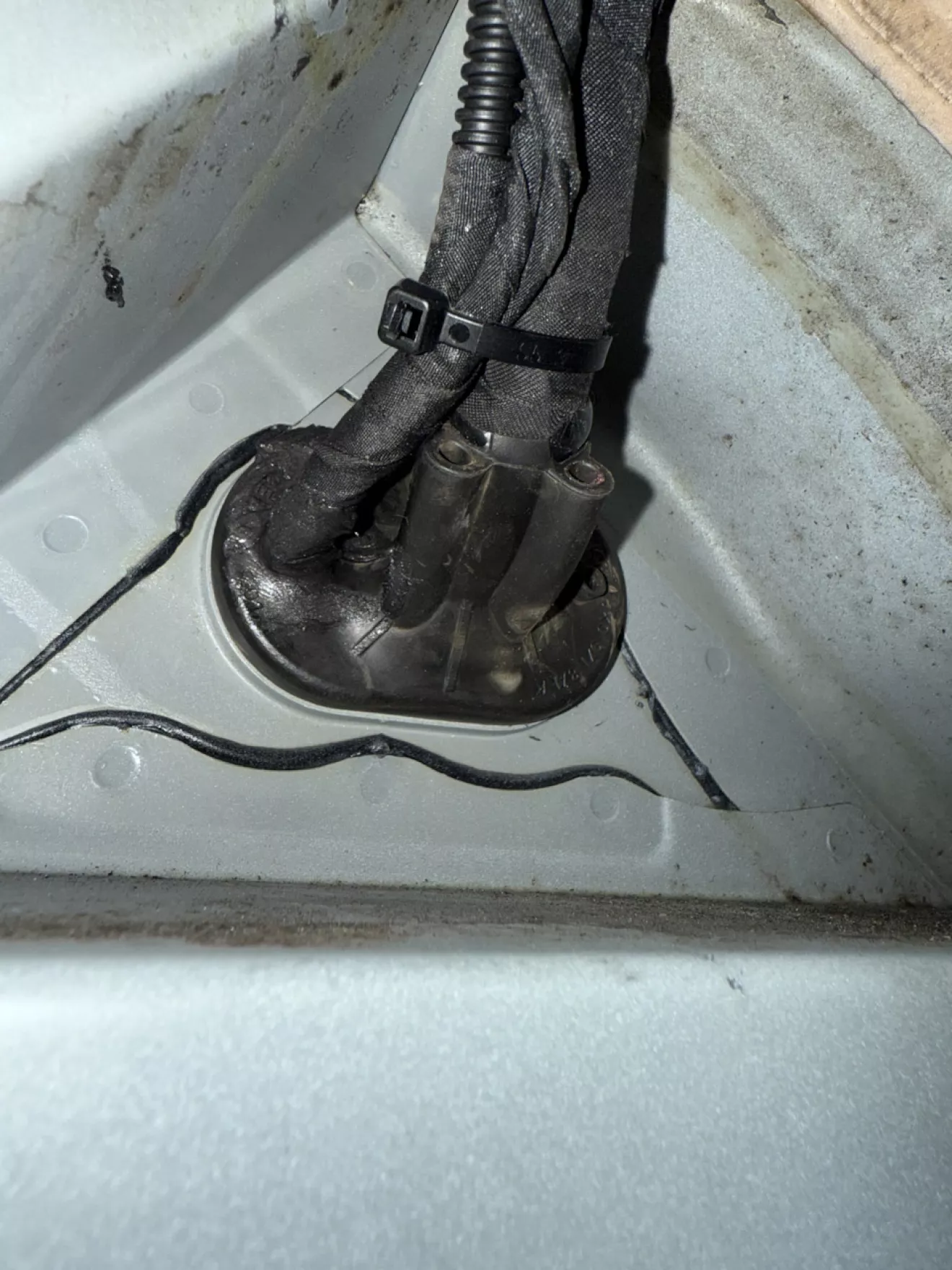

Снимаем колесо, подкрылок, бачок омывателя. И через резинку заводим провода парктроников, лучше промазать это место герметиком

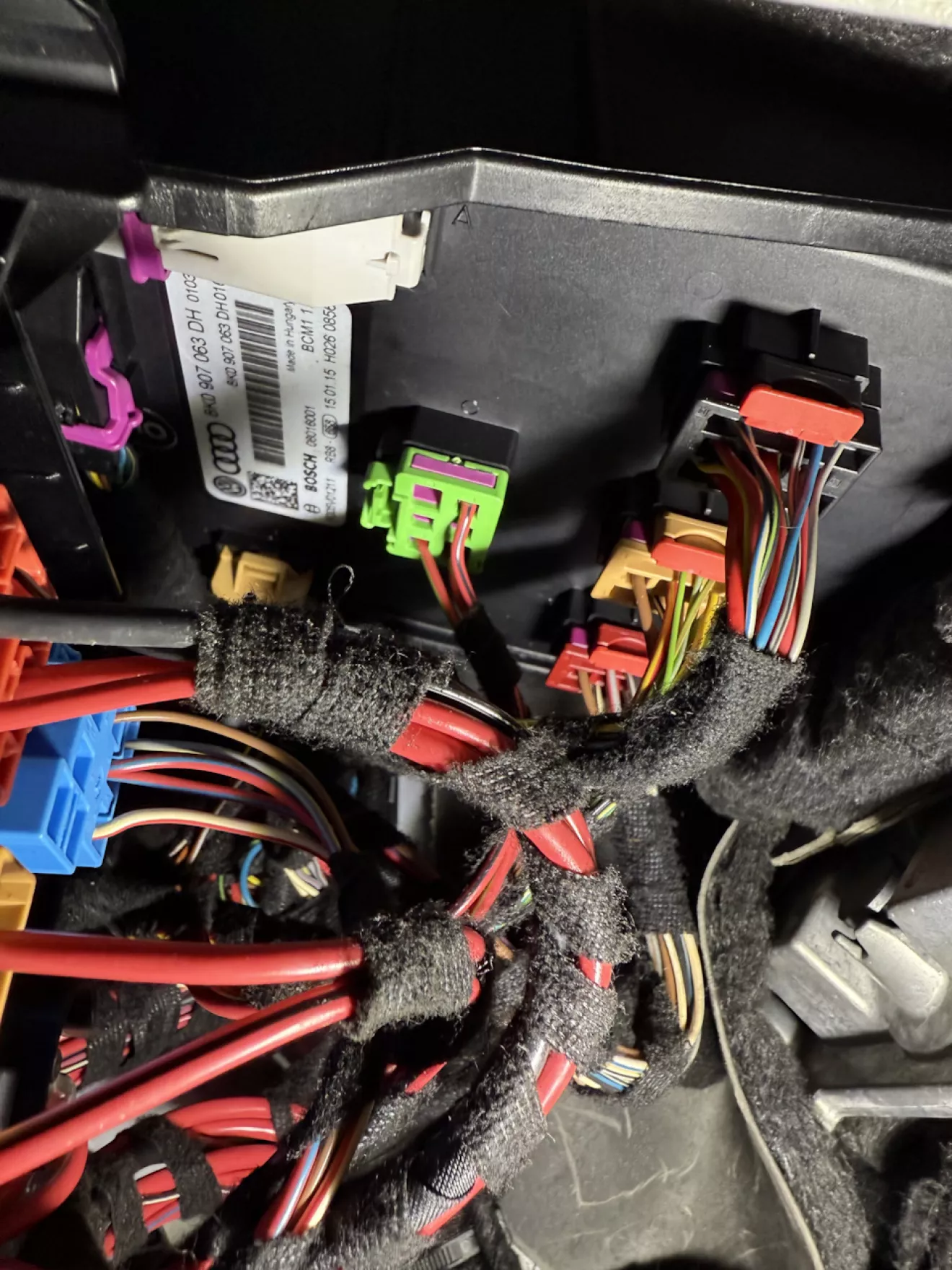

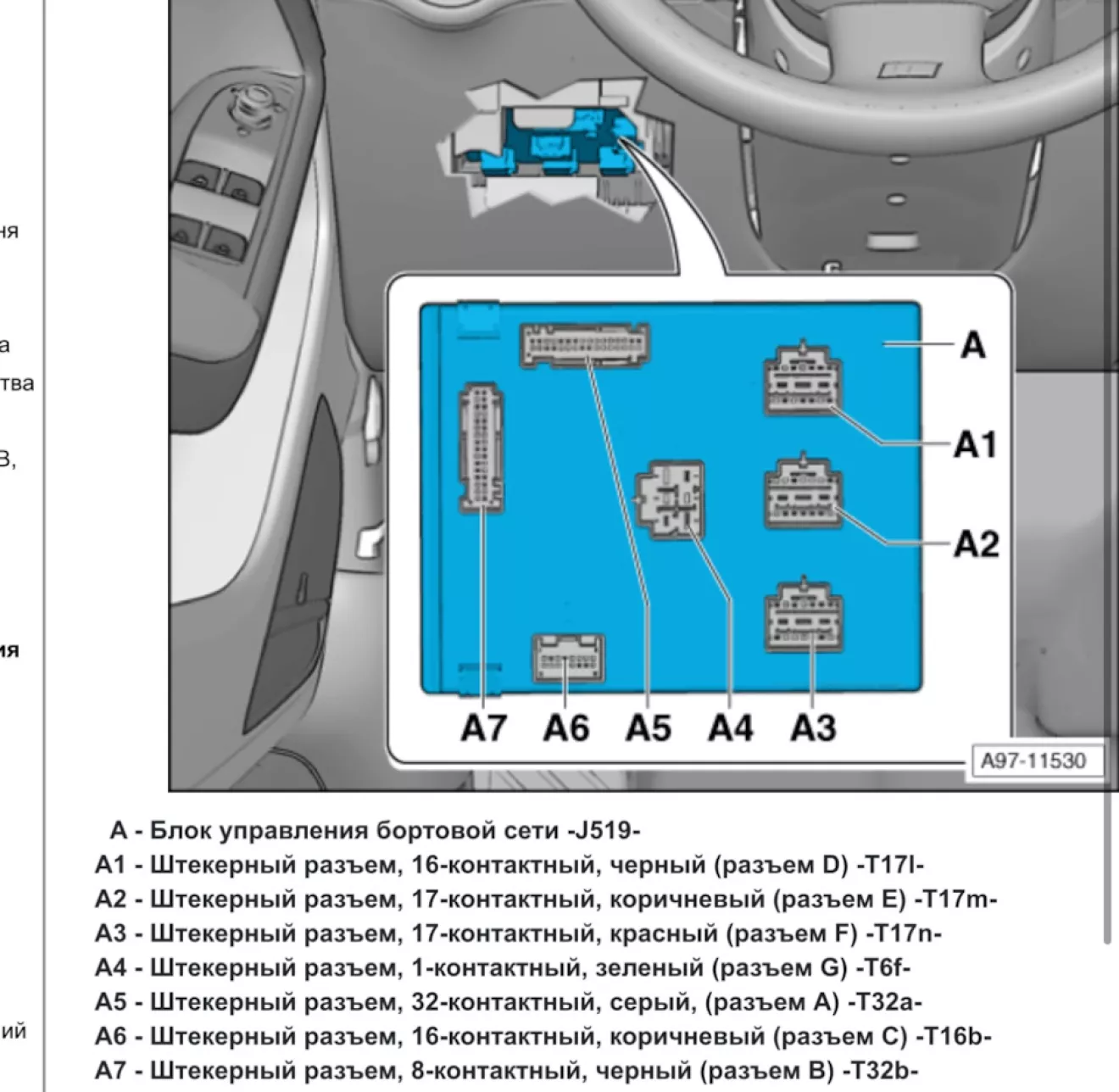

Теперь подключаем все к блоку bcm. Смотрим фото
Разъем А5 белый:
Провода от кнопки:
Красно-коричневый (пин 1 кнопки) на пин 1. Серо-белый (пин 3 кнопки) на пин 2.
Провода от зуммера:
Коричнево-красный (пин 1 зуммера) на пин 6.
Желто красный (пин 2 зуммера) на пин 7.
Разъем А6 коричневый;
Черно-желтый (общий + на датчики) (пин 1 на фишке в бампере) на пин 3.
Коричнево-белый/черный (общий на датчики) (пин 6 на фишке в бампере) подсоединить к коричнево-черному в этом разъеме (пин 5)

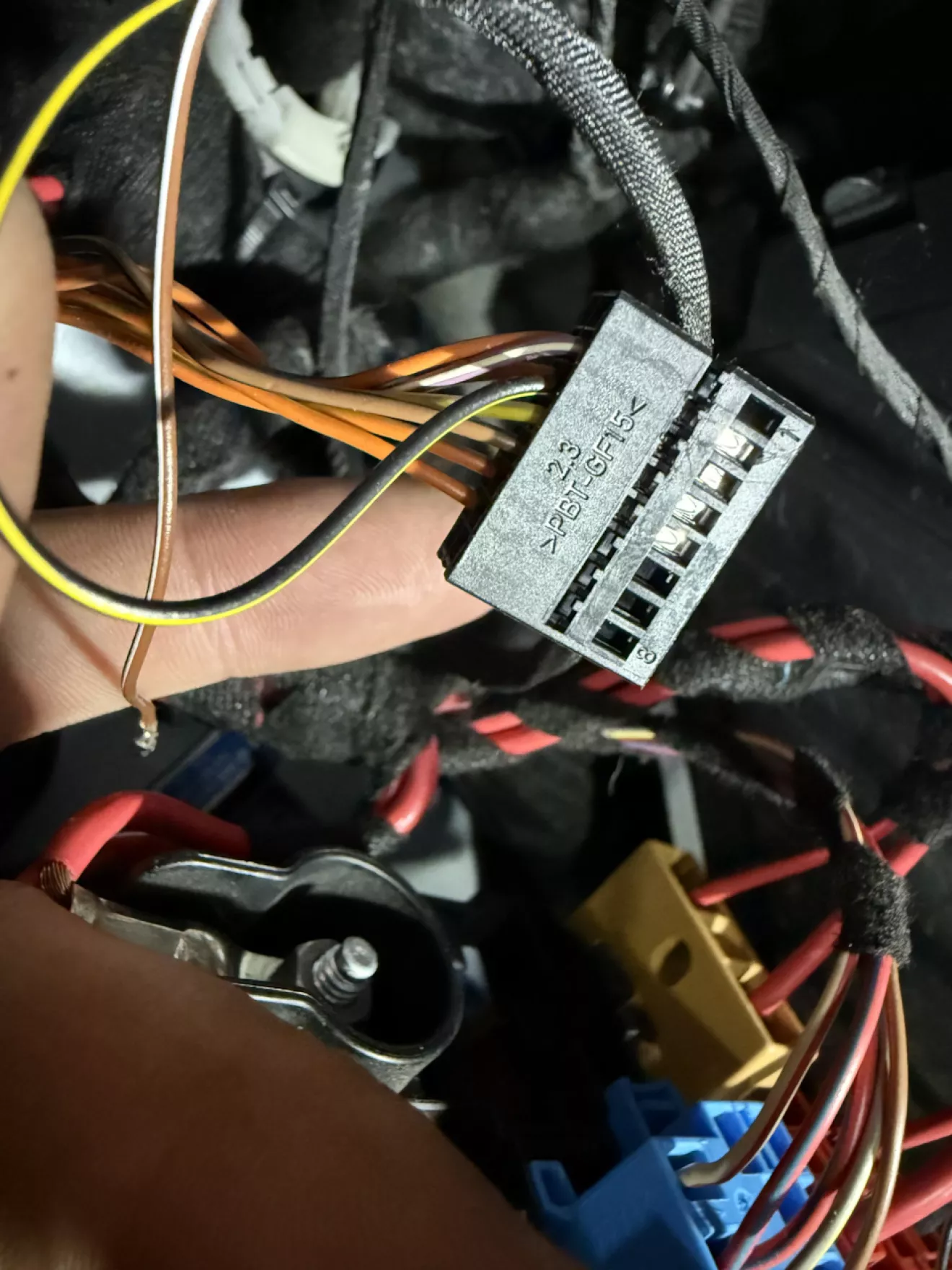

Разъем А7 черный по размеру как белый.
Сине-красный (прав. наружный датчик) (пин 5 на фишке в бампере) на 31 пин
Сине-белый (прав. внутренний датчик) (пин 4 на фишке в бампере) на 30 пин
Сине-желтый (лев. наружный датчик) (пин 2 на фишке в бампере) на 26 пин
Сине-фиолетовый (лев. внутренний датчик) (пин 3 на фишке в бампере) на 23 пин

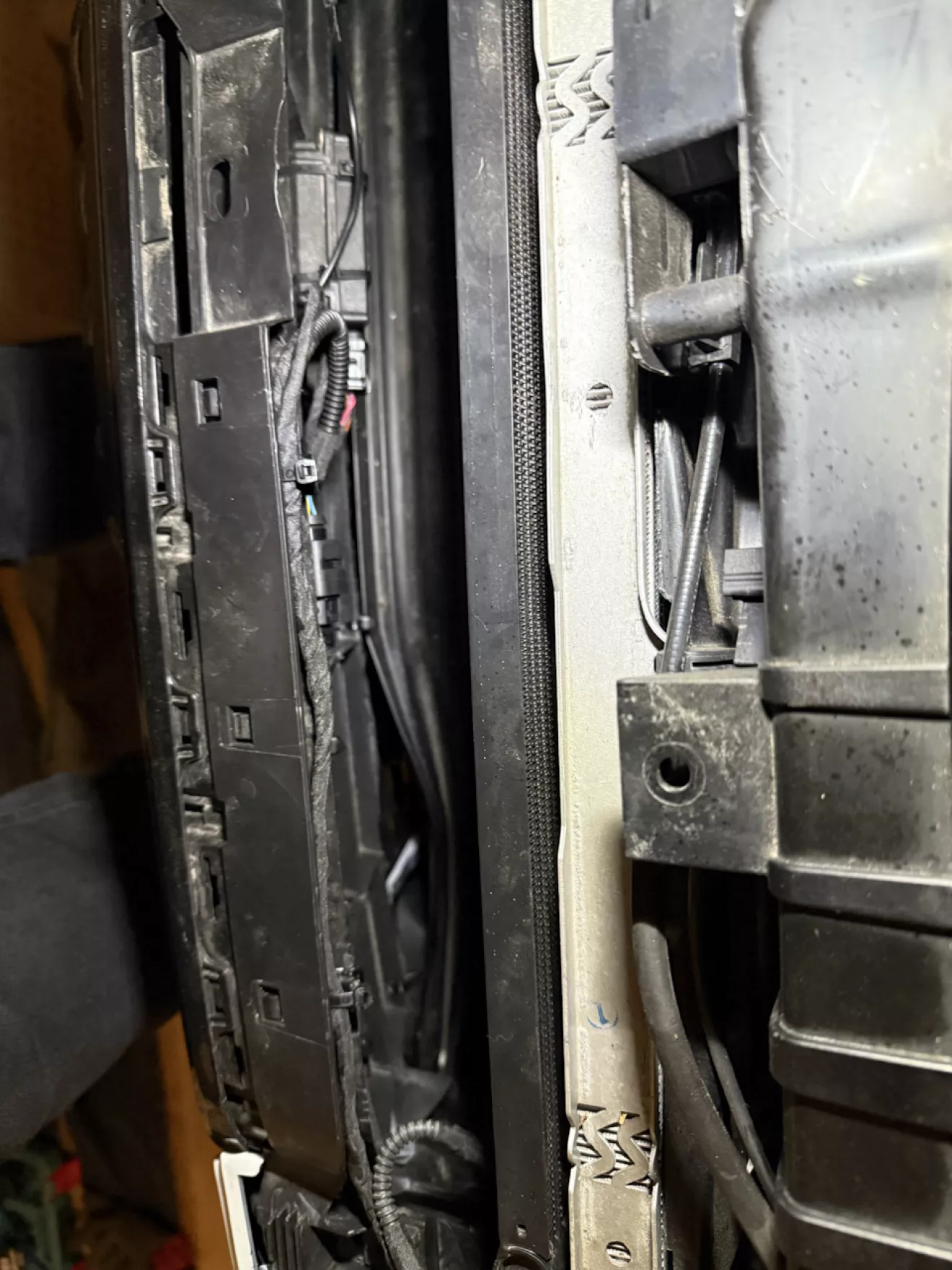

Проводку выводим к радиаторам по верху(по жгуту который идет как раз в тот район)

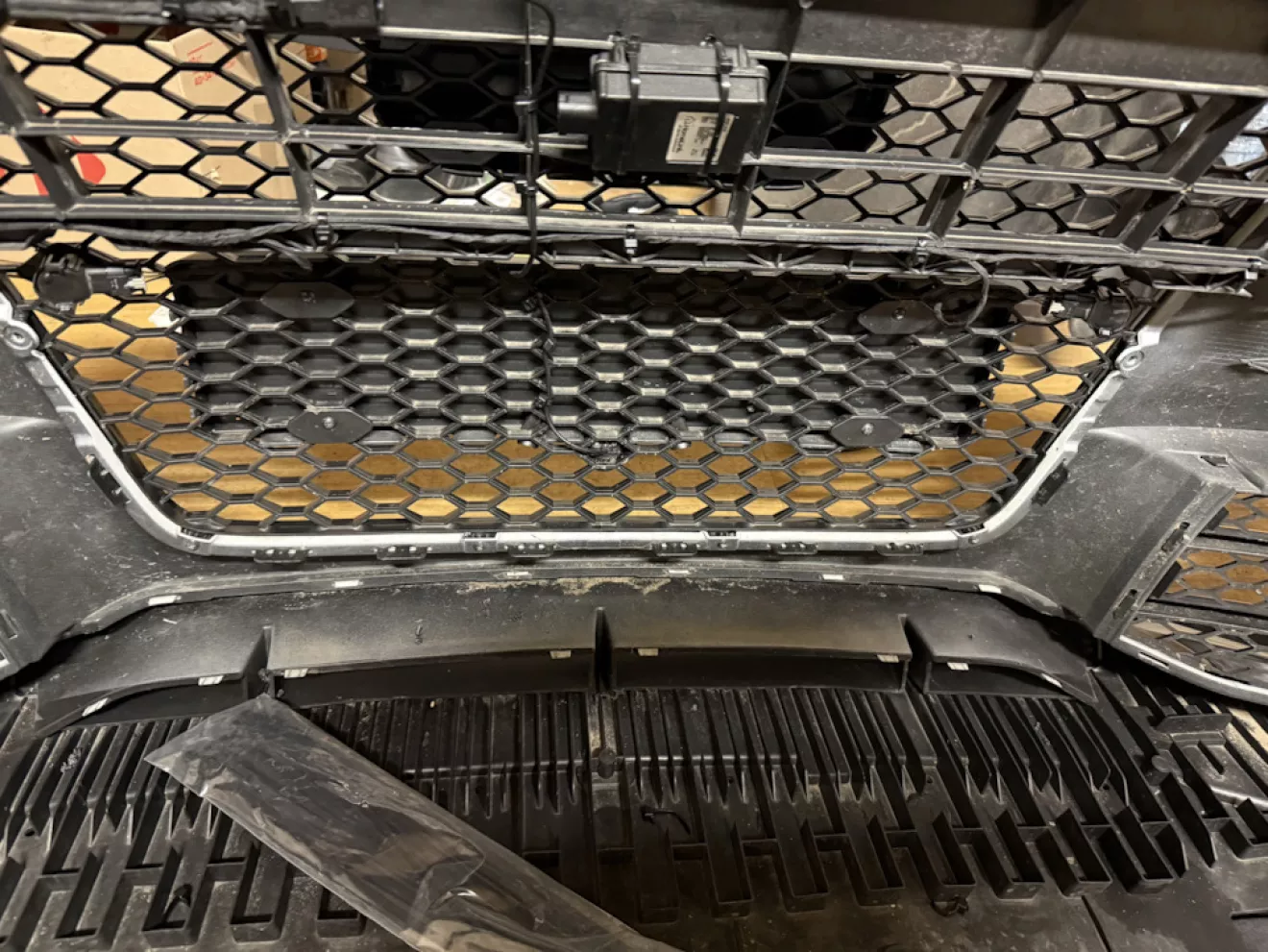

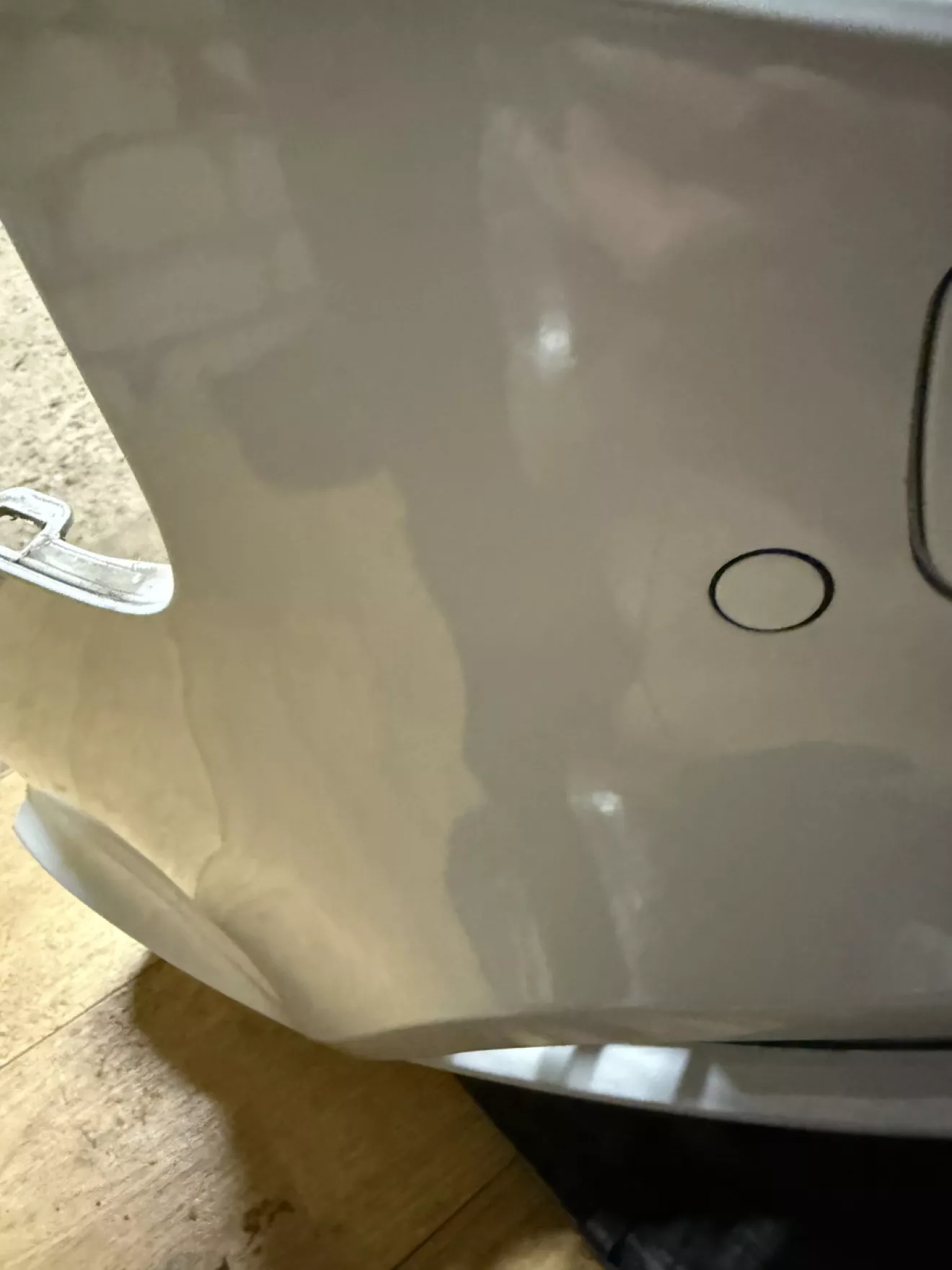

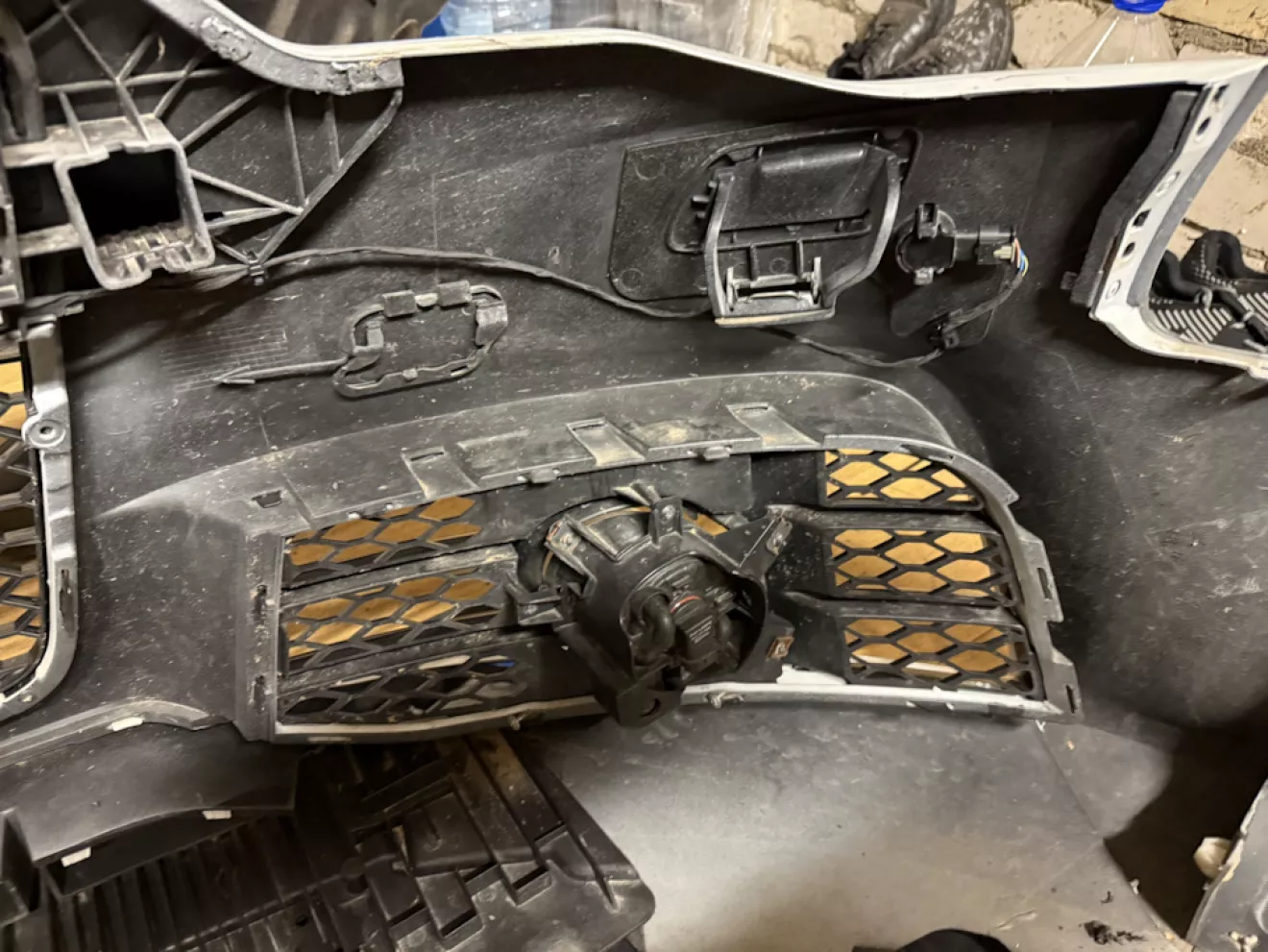

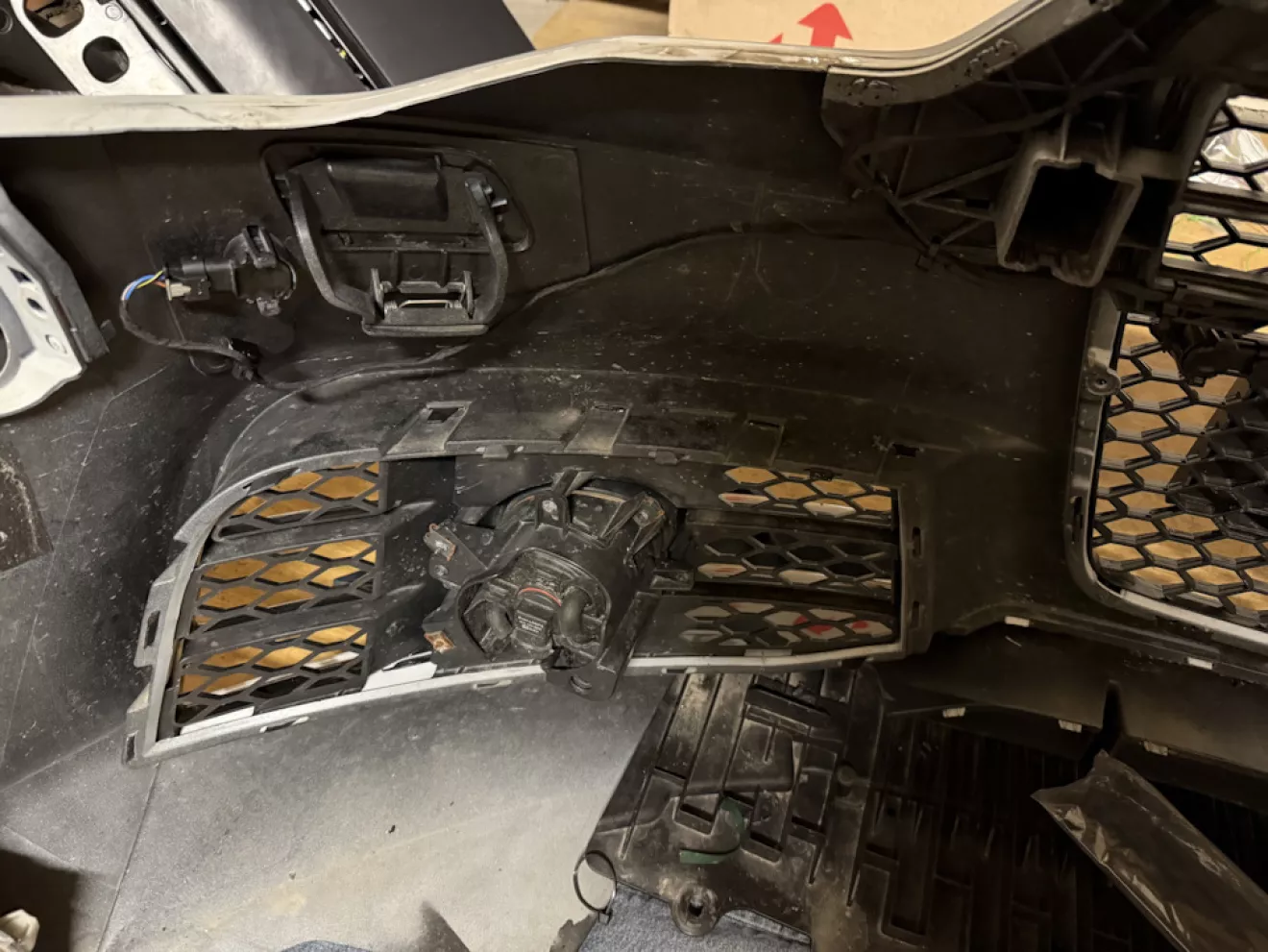

Ставим датчики в бампер и устанавливаем проводку

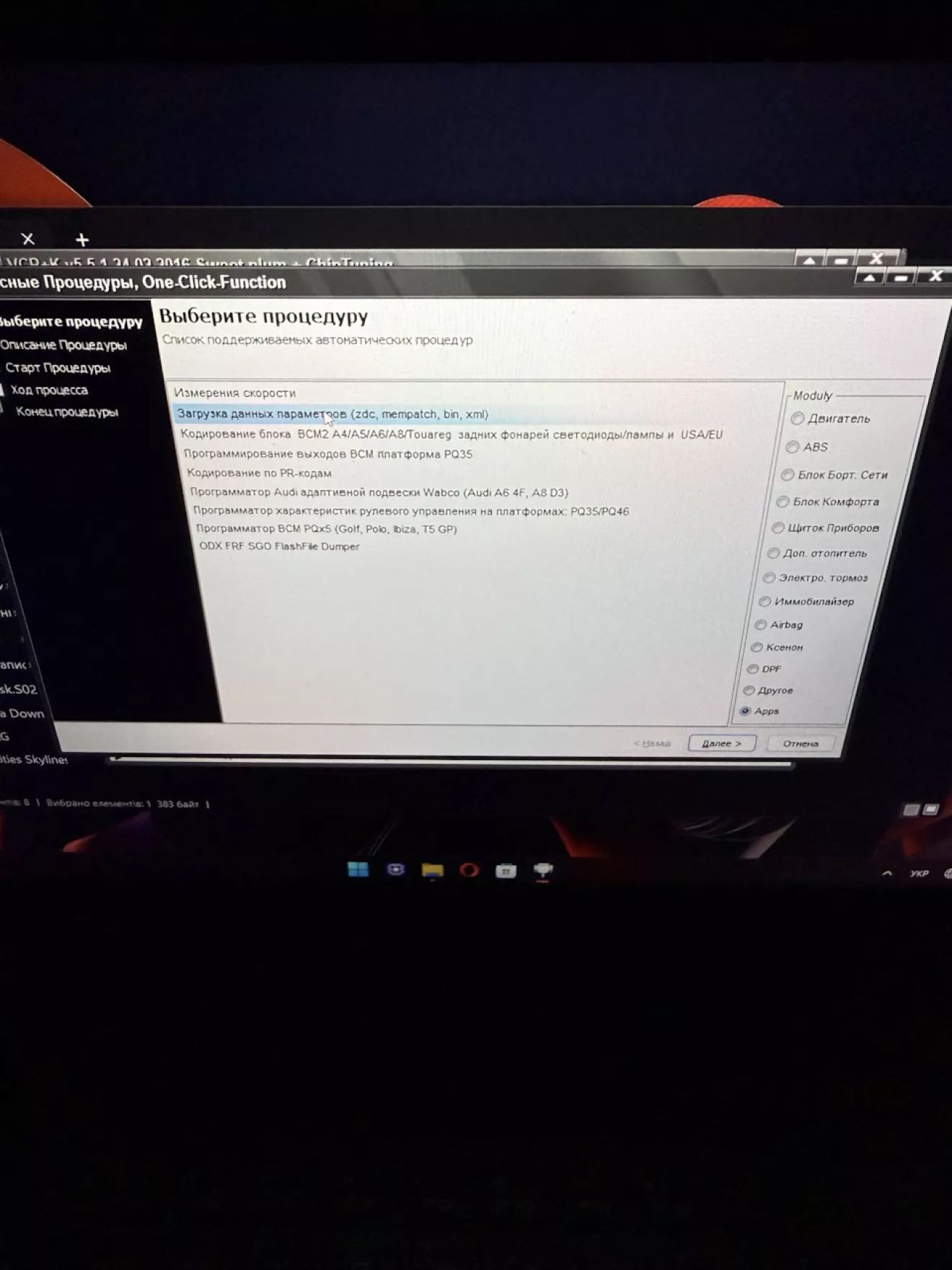

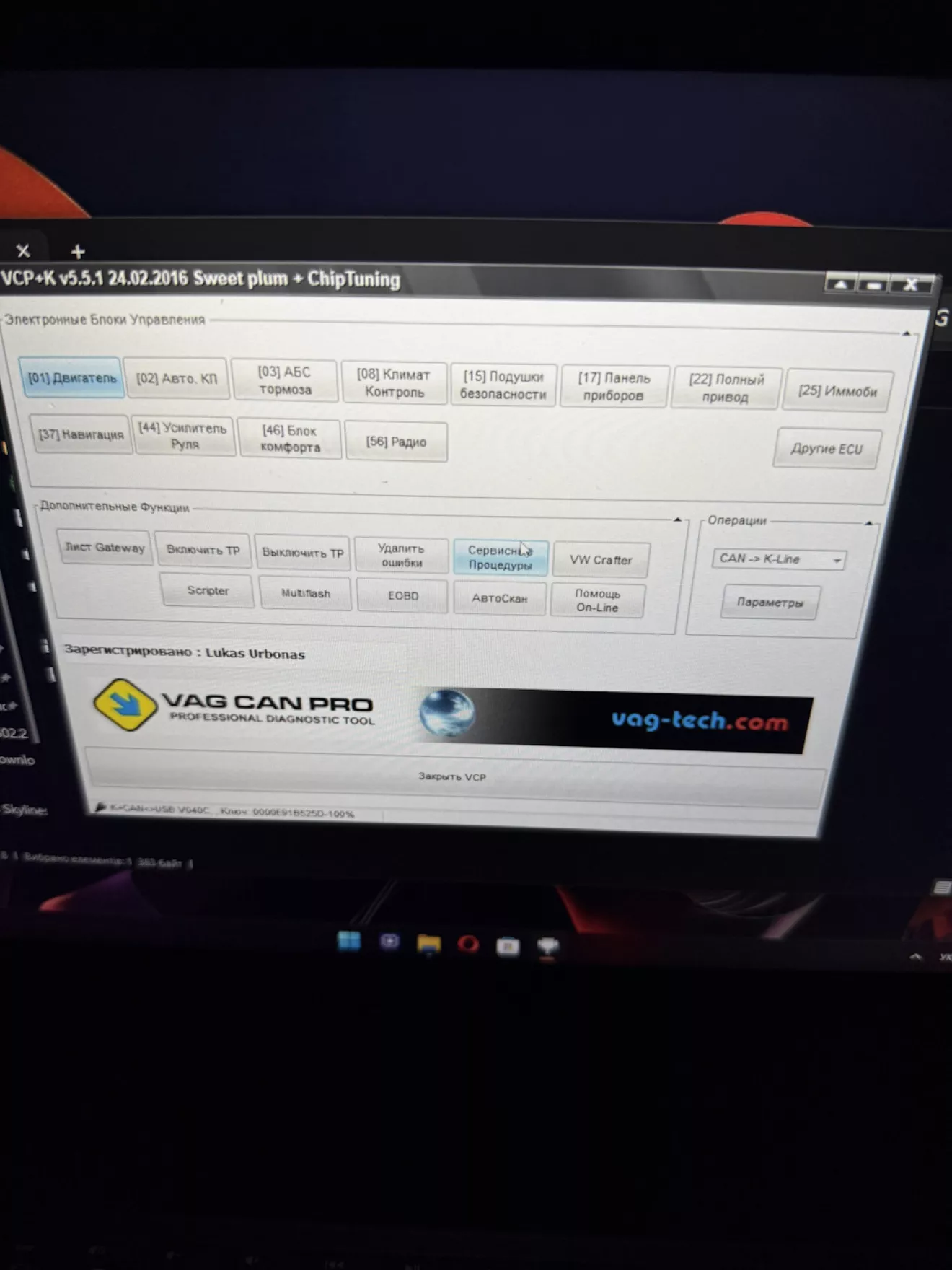

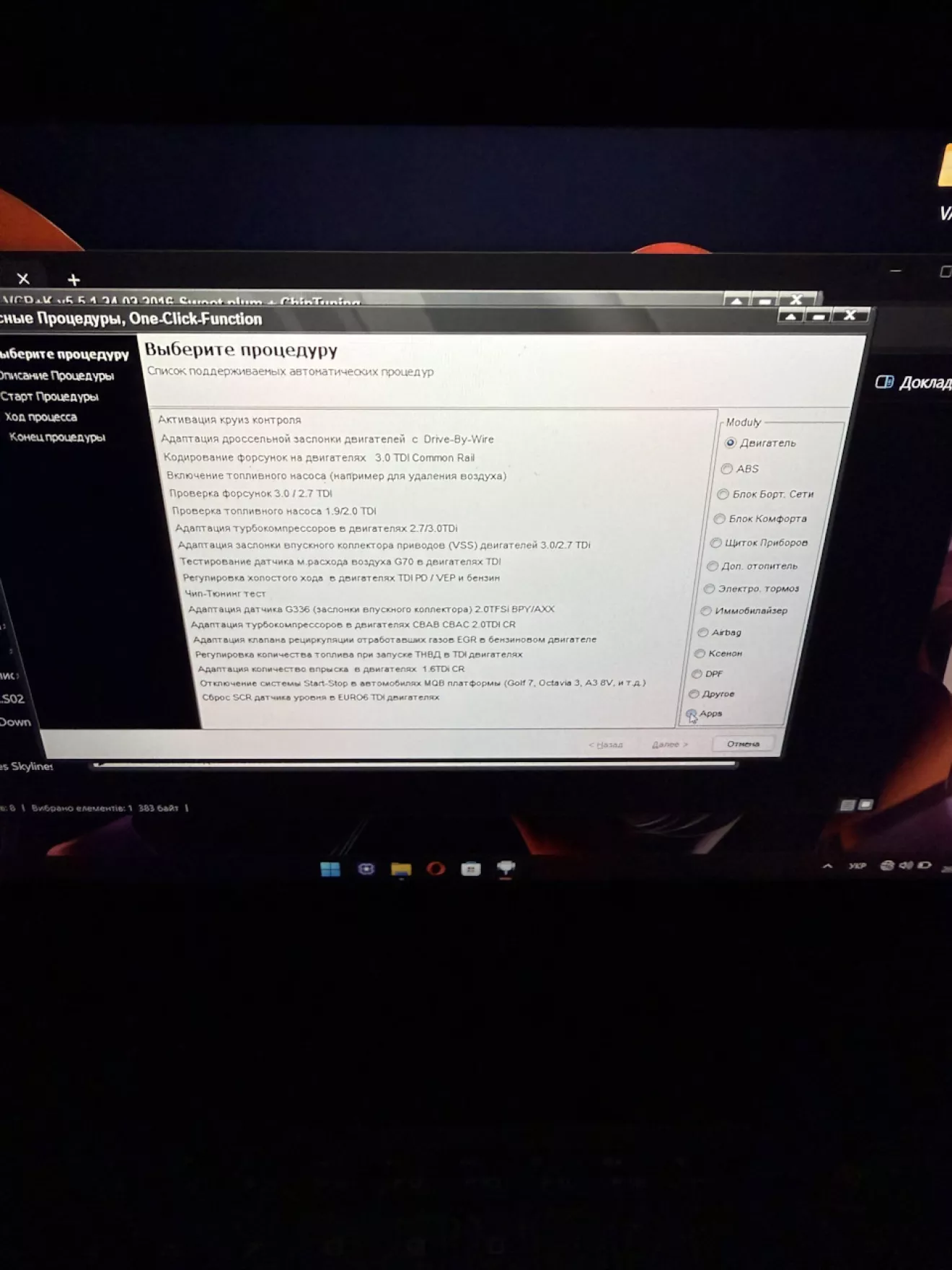

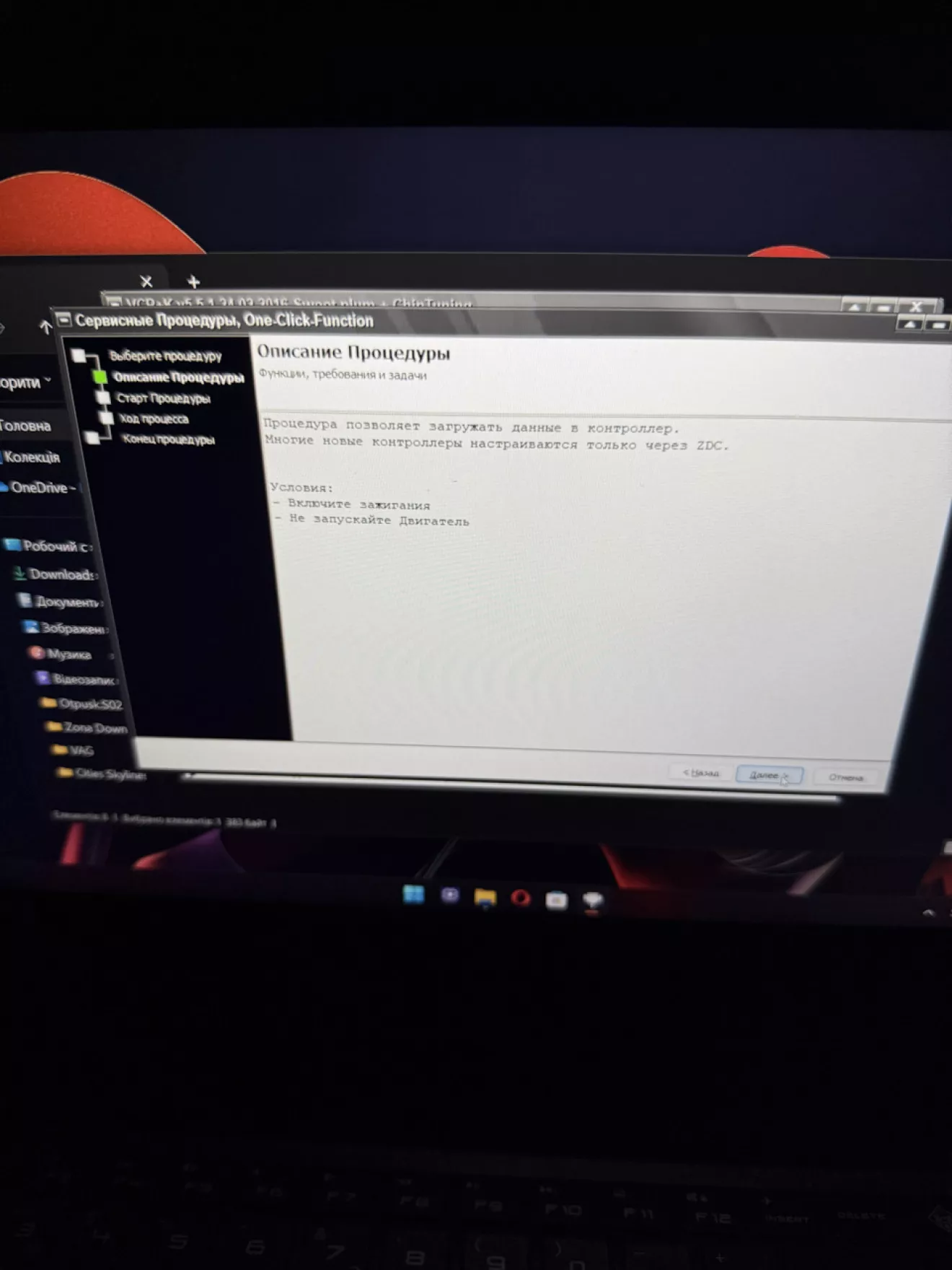

Программирование + кодирование.

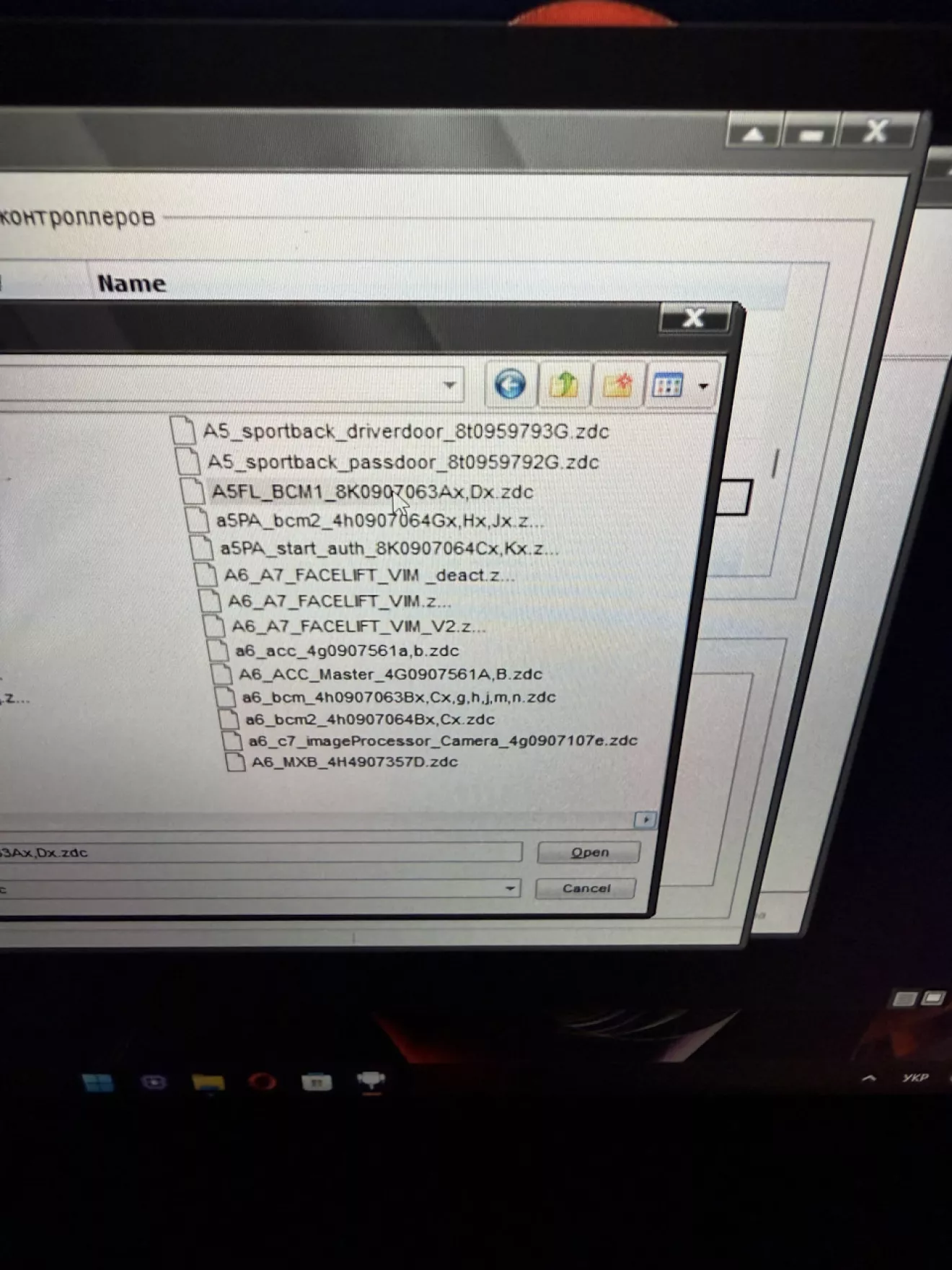

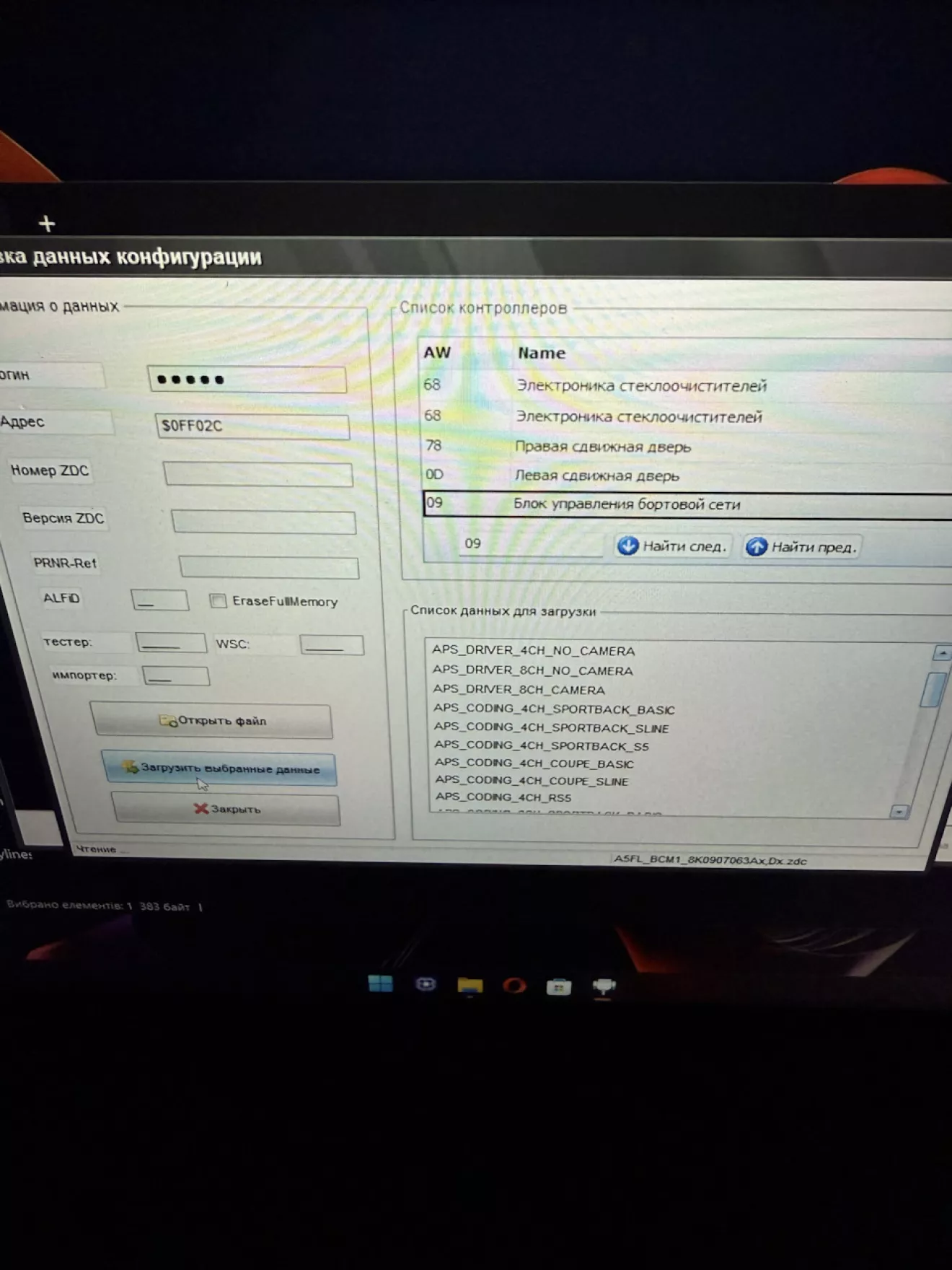

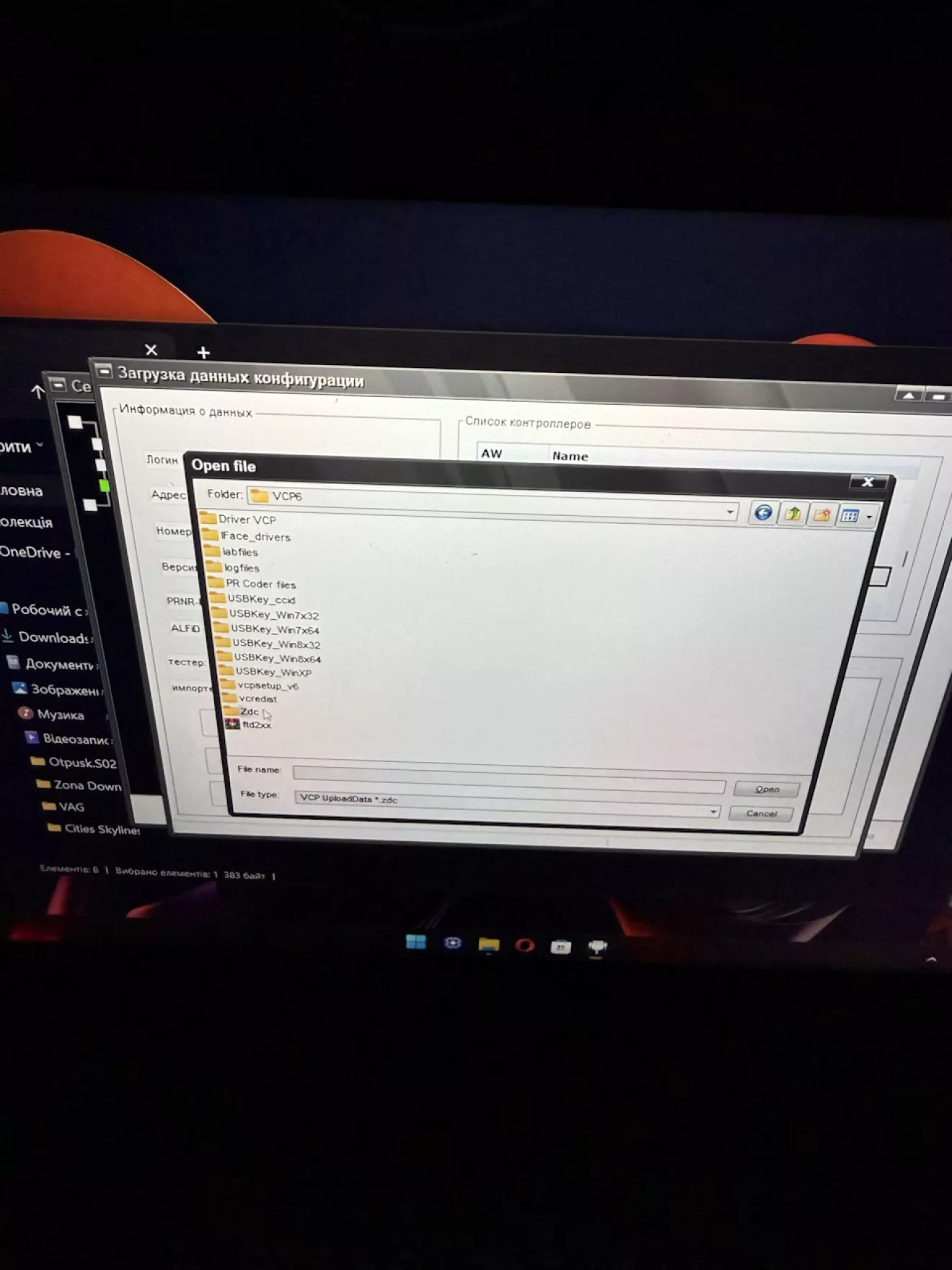

Нажимаем открыть файл.

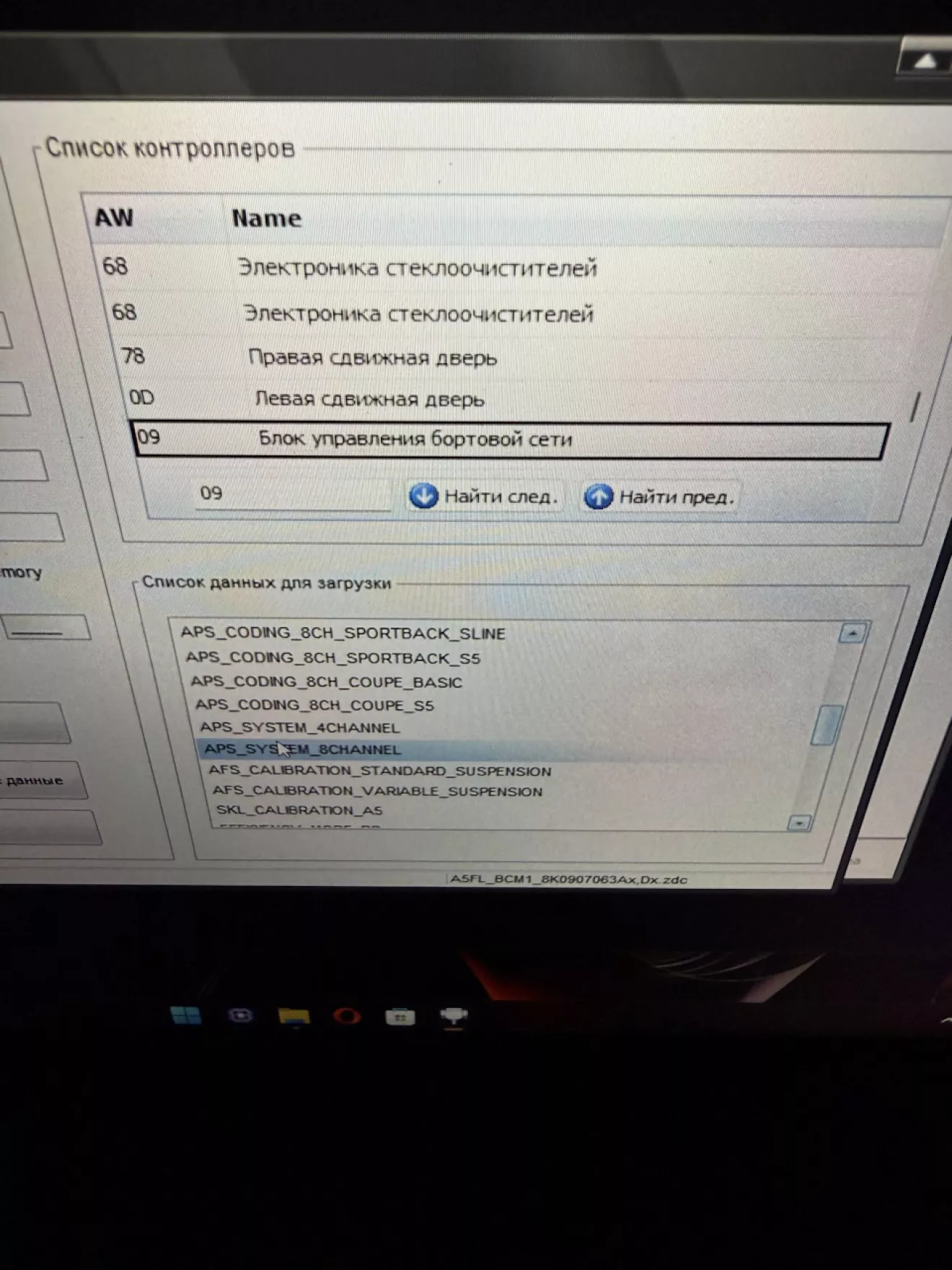

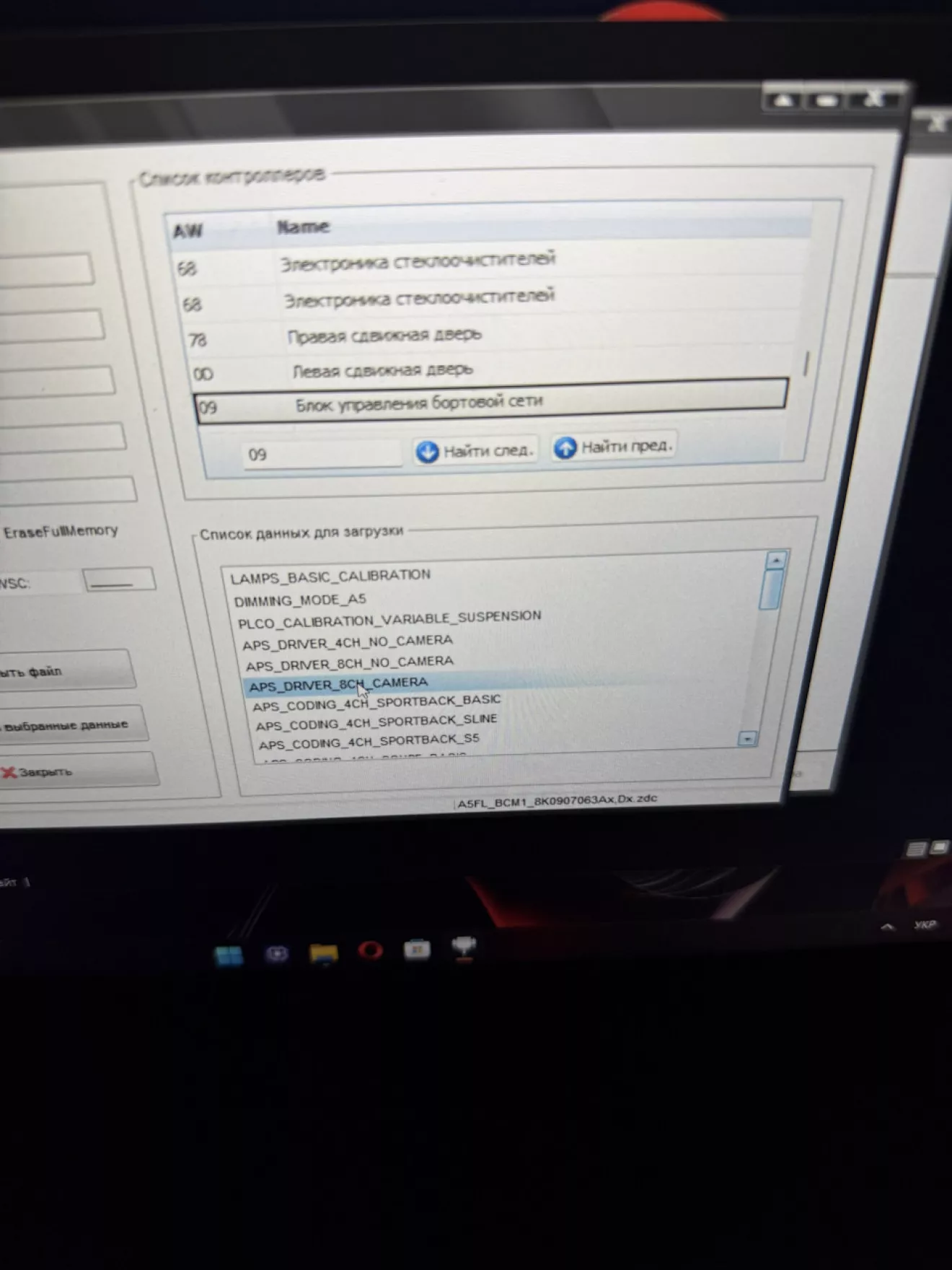

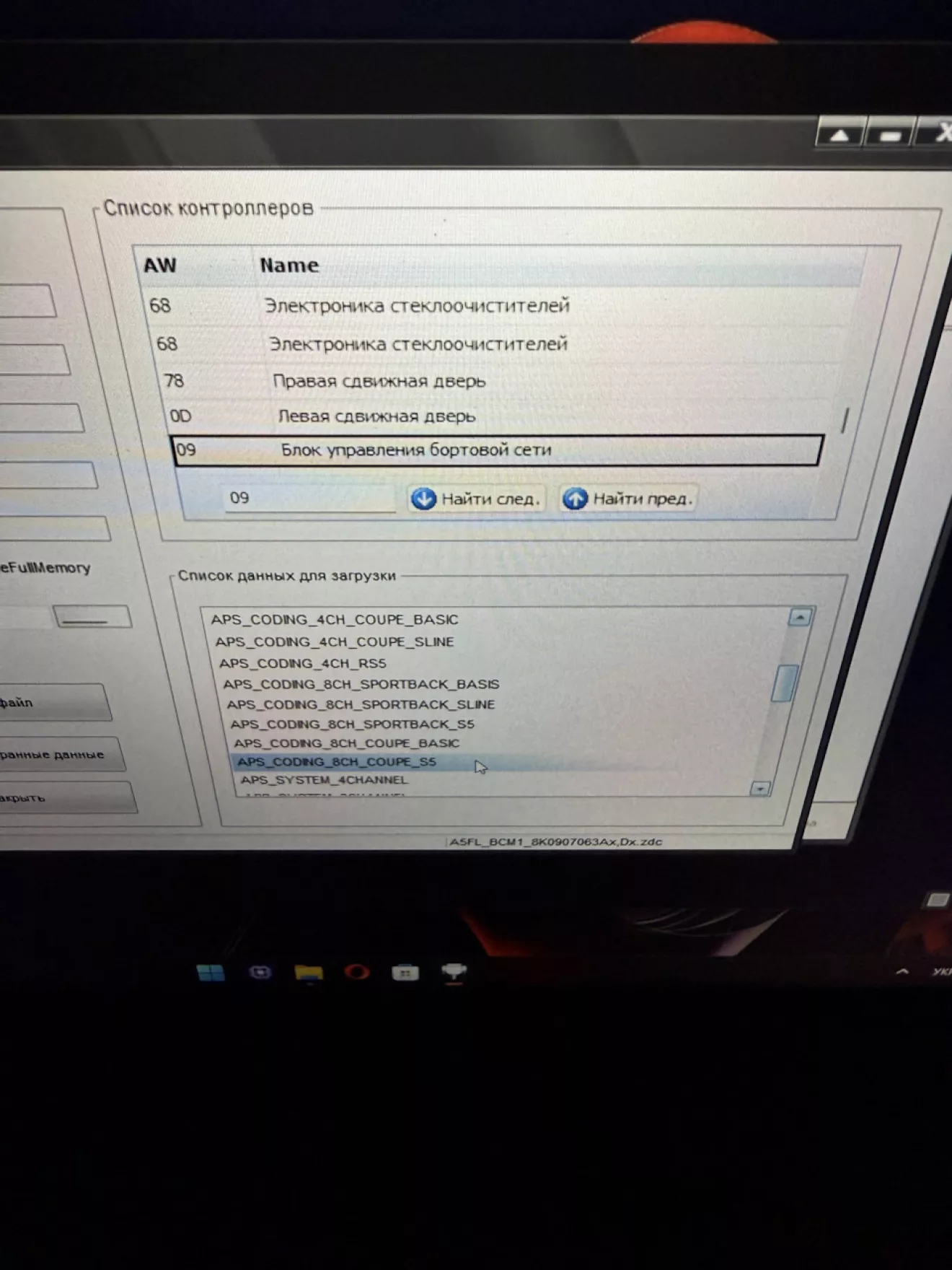

Выбираем блок бортовой сети 09.
VCDS

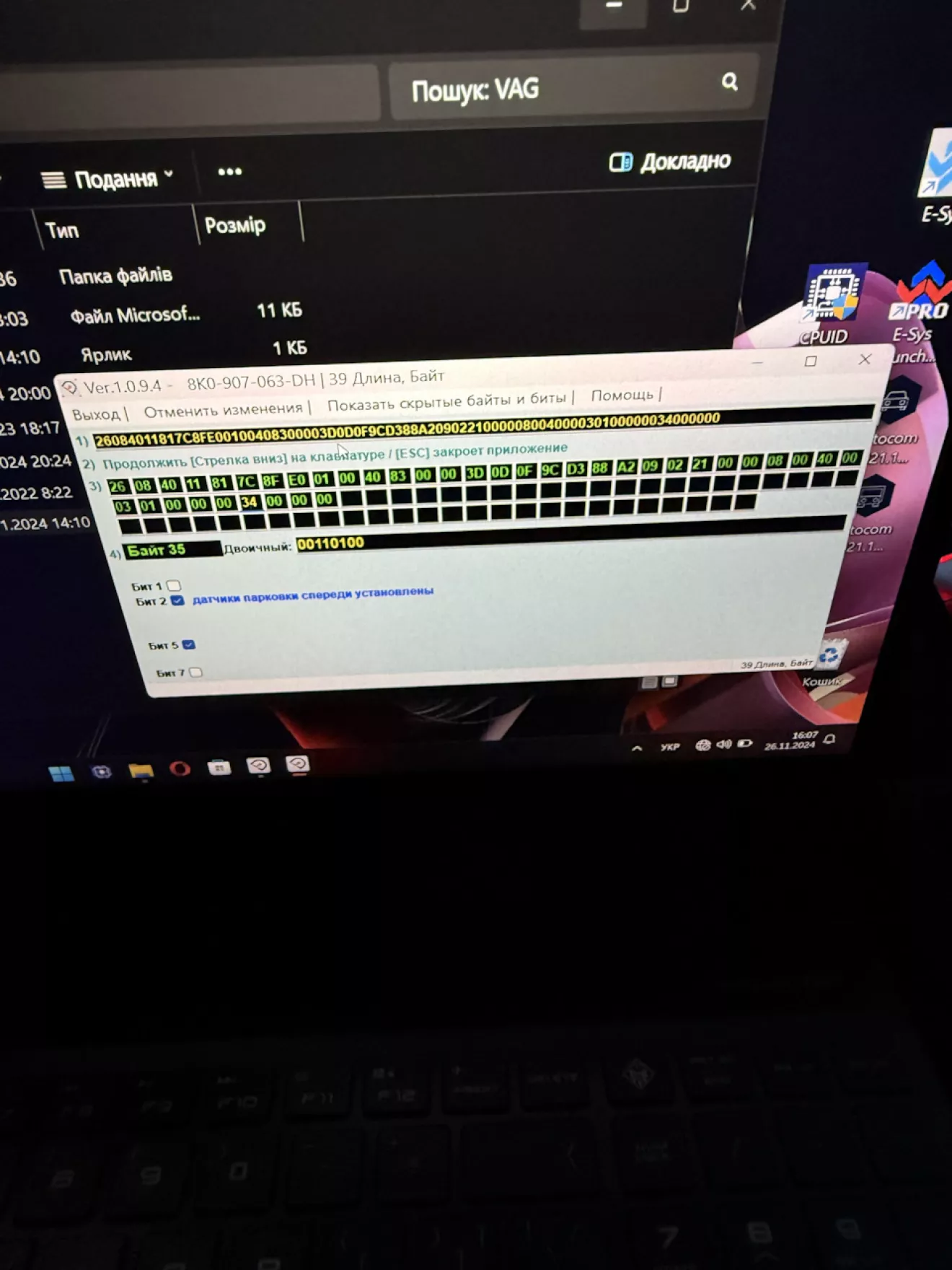

Заходим в блок 09 длинное кодирование- байт 35 — бит 2 и ставим галочку .

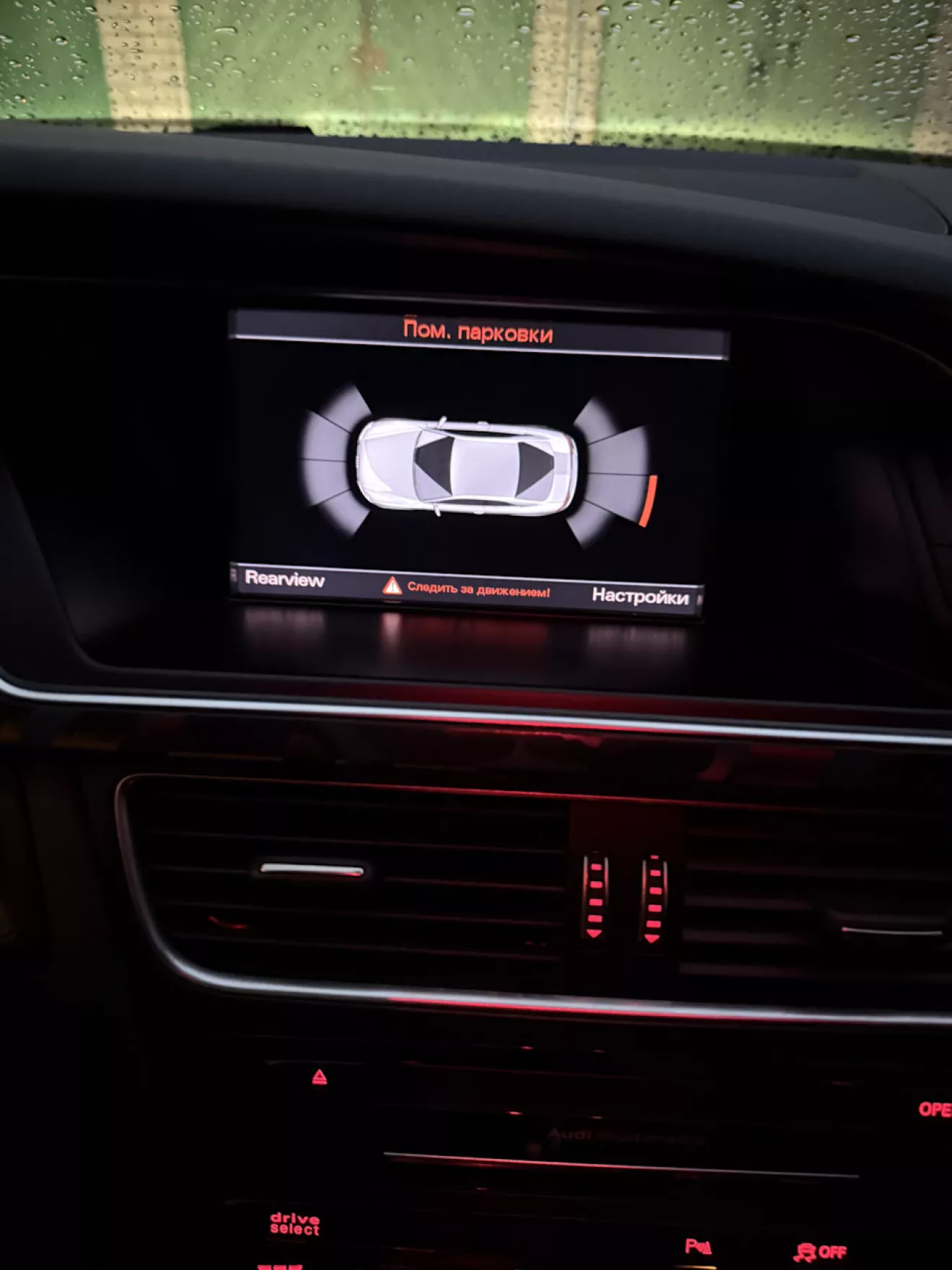

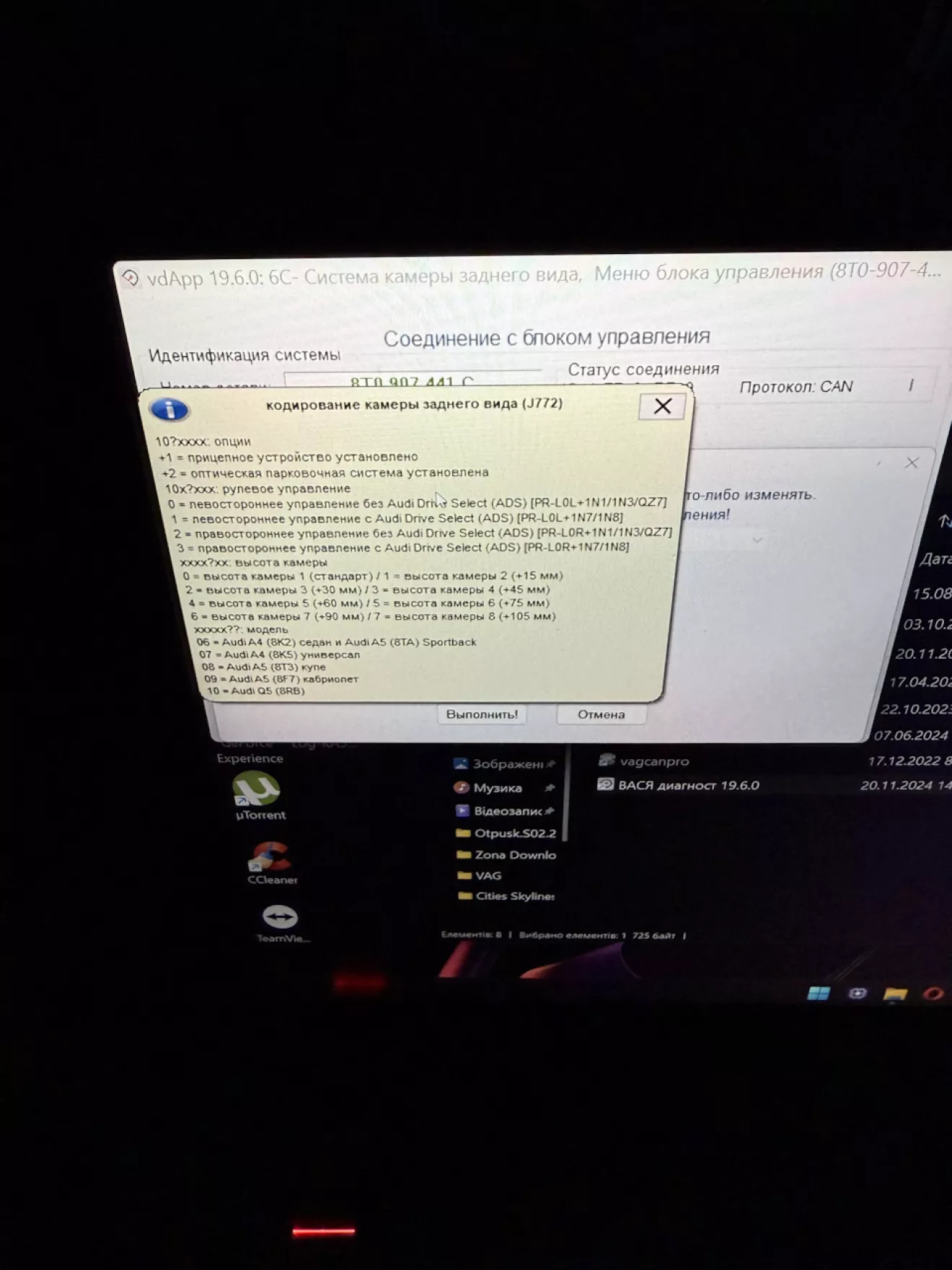

Заходим в блок камеры 6С — Кодирование и устанавливаем оптические парктроники.
