Схід-розвал на Audi SQ7 (4M): Пневма, «подрулька» та програмний інжиніринг

Привіт усім! Сьогодні розберемо тему, на якій «зрізаються» 90% сервісів. Регулювання геометрії на Audi SQ7 2018 року — це не просто «покрутити гайки», а складний процес, де механіка без софта нічого не варта. Особливо, коли у вас «повний фарш»: пневмопідвіска та задня вісь, що підрулює (All-wheel steering).

Чому це складно?

На звичайному авто геометрія статична. В SQ7 електроніка постійно втручається в процес: пневма змінює висоту (а отже, і кути), а актуатор задньої осі повертає колеса на кут до 5∘. Якщо робити розвал без спецрежиму, машина втратить заводську керованість, а гума «згорить» за пару тисяч кілометрів.

Етап 1. Програмна підготовка (Важливо!)

Перед тим як майстер візьме ключ, він повинен підключити ODIS або VCDS:

• Задня вісь: Актуатор системи AWS через сканер виставляється в «конструктивний нуль» і блокується. Без цього виставити рівне кермо неможливо.

• Пневмопідвіска: Авто переводиться в сервісний режим регулювання кутів. Це фіксує клапани стійок, щоб машина не «танцювала» вгору-вниз під час налаштування.

• Підготовка: Повний бак пального (або балласт) та вирівнювання тиску в шинах.

Етап 2. Механіка (Від заду до переду)

На SQ7 геометрія завжди налаштовується від задньої осі, бо вона задає кут руху автомобіля.

Задня вісь:

• Розвал: Регулюється ексцентриками на нижніх важелях.

• Сходження: Виставляється ексцентриками на тягах сходження. Тут важлива ідеальна симетрія, інакше ESC буде «сходити з розуму» у поворотах.

Передня вісь:

• Розвал: Увага! На платформі MLB Evo розвал спереду не регулюється звичайним способом. Якщо він збитий — це або деформація деталей, або треба рухати підрамник (дуже тонка робота).

• Сходження: Налаштовується класично кермовими тягами, але тільки після фіксації керма по датчику G85 в абсолютний нуль.




Етап 3. Фінальна адаптація (Про що забувають)

Коли гайки затягнуті, робота не закінчена:

• Калібрування пневми: У блок керування вводяться реальні заміри висоти арок (рулеткою від центру колеса). Пневма повинна знати свій новий «нуль».

• Обнулення G85: Скидання адаптації датчика кута повороту керма.

• ADAS (якщо є): Якщо кути сильно змінилися, може знадобитися калібрування радарів адаптивного круїзу та камер.

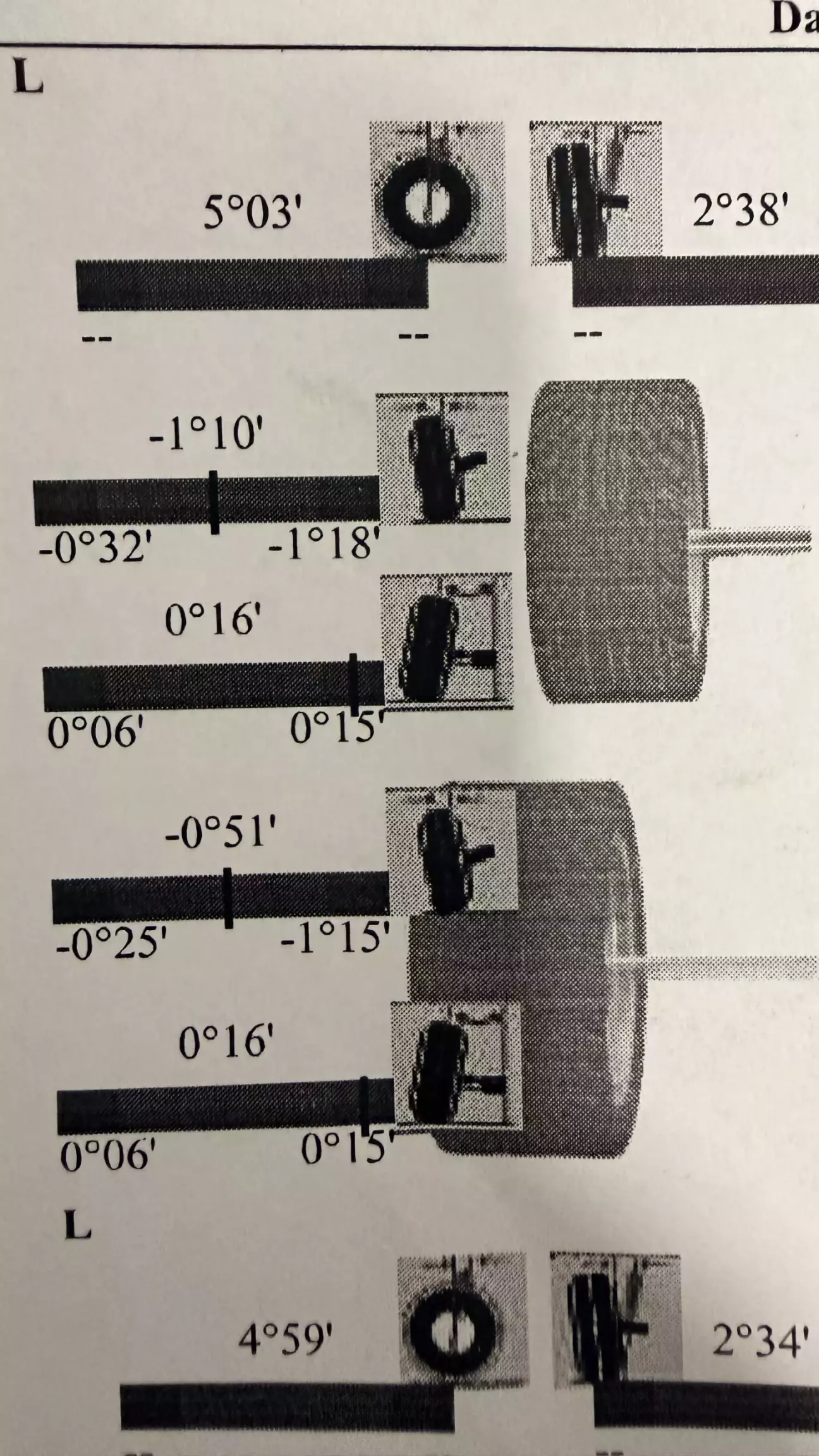

Короткі цифри для довідки:

• Задній розвал: −1∘20′±20′

• Передній розвал: −0∘45′±25′ (тільки підрамником)

Порада: Завжди питайте майстра, як він збирається фіксувати «нуль» задньої рейки. Якщо скаже «на око» — їдьте в інше місце.

Рівних вам доріг та ідеального зачепу! 🚗💨
