Підключення камери заднього виду в RNS MFD. Частина 1

Добрий день.

Почалась ця історія рівно півтора року тому, після установки RNS MFD (читати - тут). Захотів я значить підключити камеру ЗВ, не стільки щоб нею користуватися, а просто щоб було.

Почав я лопатити інтернети значить. З доступної інфи знайшов 3 варіанта розвитку подій:

Підключити напряму в 11-пін MiniDIN роз'єм проводку.

Плюси:

• Швидко

Мінуси:

• Ч/Б зображення
• Колгосп

Через спеціальний адаптер, який робили сторонні компанії.

Плюси:

• P&P принцип

Мінуси:

• дорого і хрін найдеш ті адаптери

 Підключення через штатний TV - тюнер:

Плюси:

• По суті штатна реалізація - сигнал буде іти через тюнер, який буде правильно перекодовувати сигнал правильно, щоб зображення було кольоровим.

Мінуси:

• Треба багато колупатися з проводкою (ну для мене це не мінус, нічого складного там не бачу)
• Ціна тюнера

Тому вибрав останній варіант - через штатний тв-тюнер. Але то був би не я, якби не намагався зекономити - і найшов тюнер від А6С5 разом з штатною проводкою за якісь жалкіє 700 грн. Навіть був коаксіал на тв-антену 😝.

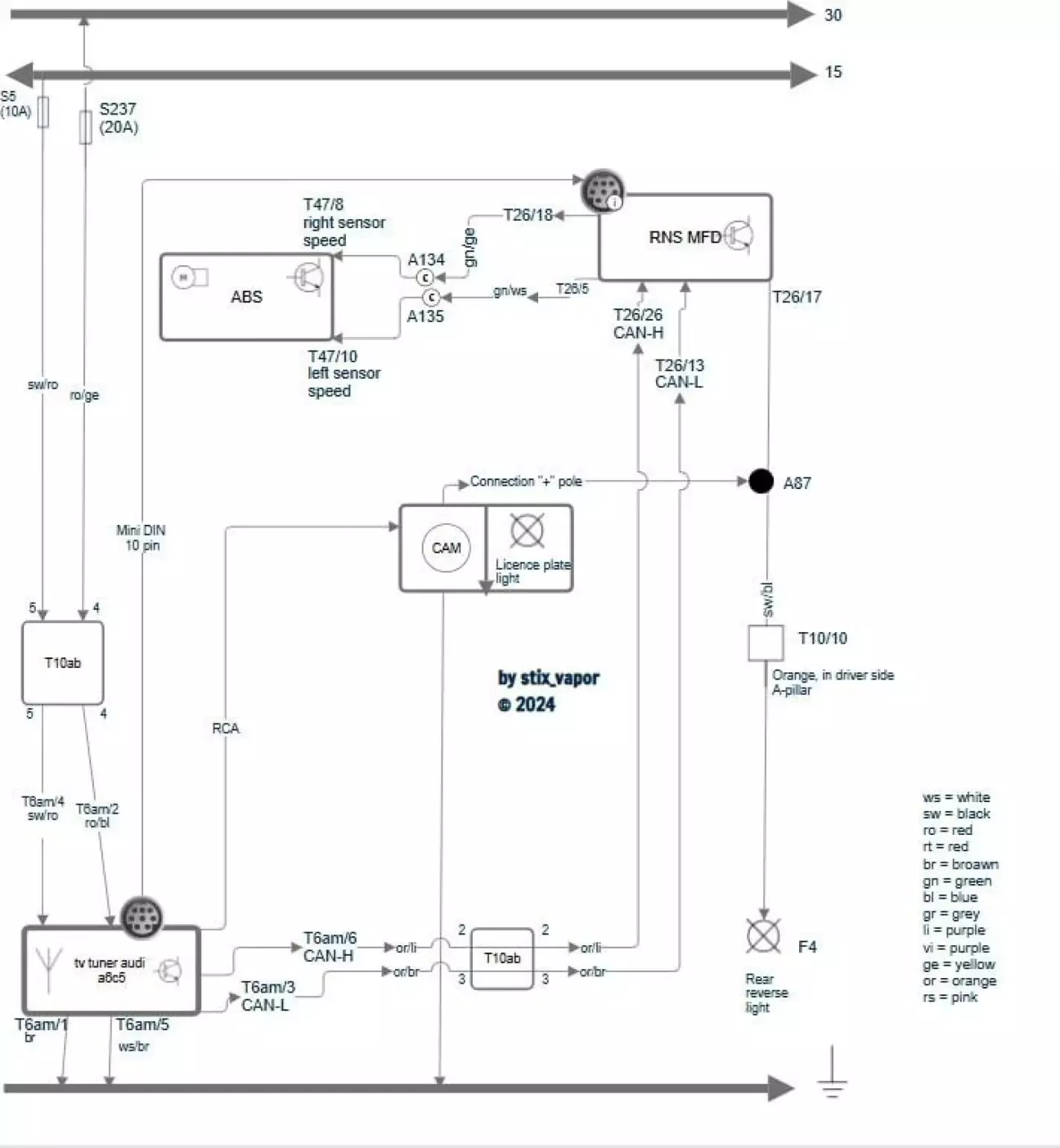

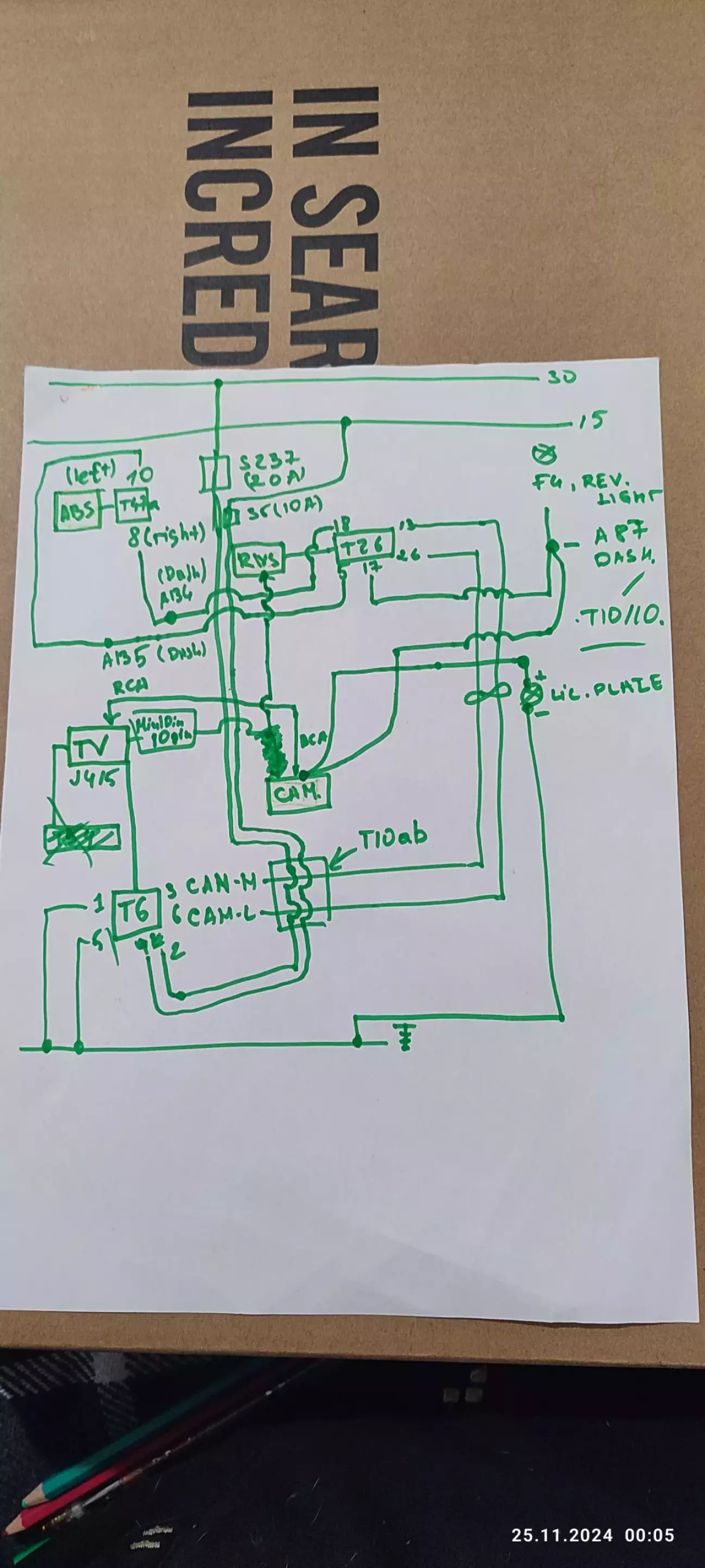

Приблизно тиждень я сидів колупався з схемами з ельзи, співставляючи схеми з А6С5 та Бората. І народив таку схему:

Потім я її трохи облагородив:

Після практичних проб схема була трохи перероблена. Проводку на ABS не кидав - вона треба виключно для навігації (і в принципі для коректної роботи режиму GALA, але навіть так він працює, просто бере сигнал від приборки). Ну і поїхав в гараж, ставити то все. До слова, події, які я зараз описую, в часовому проміжку це жовтень-листопад 2024 року.

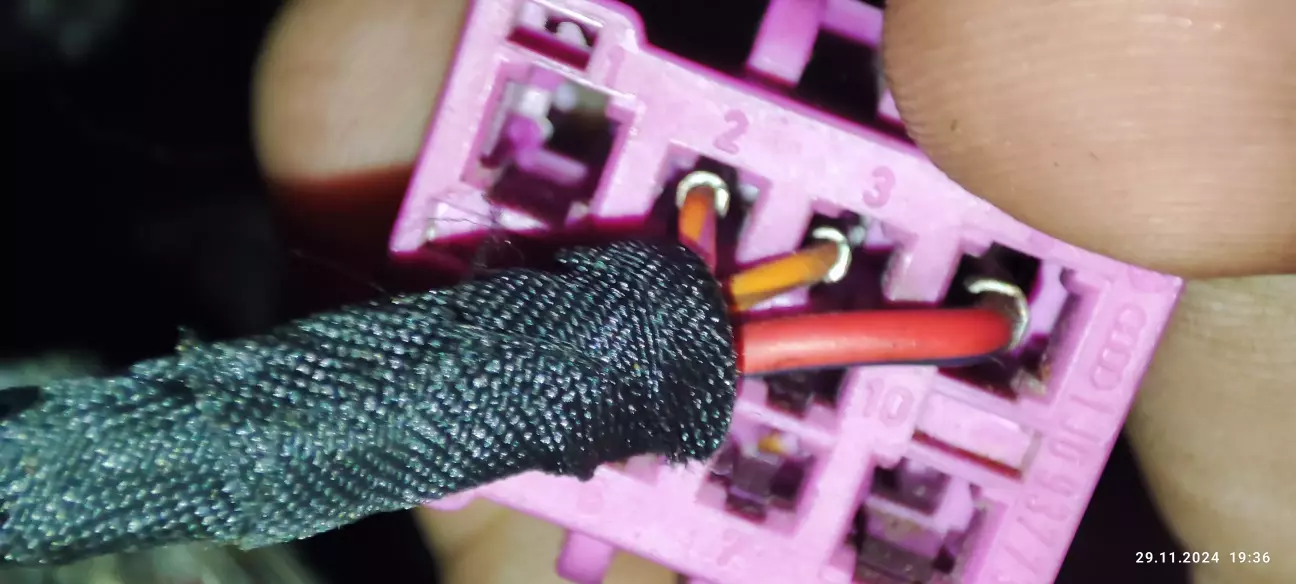

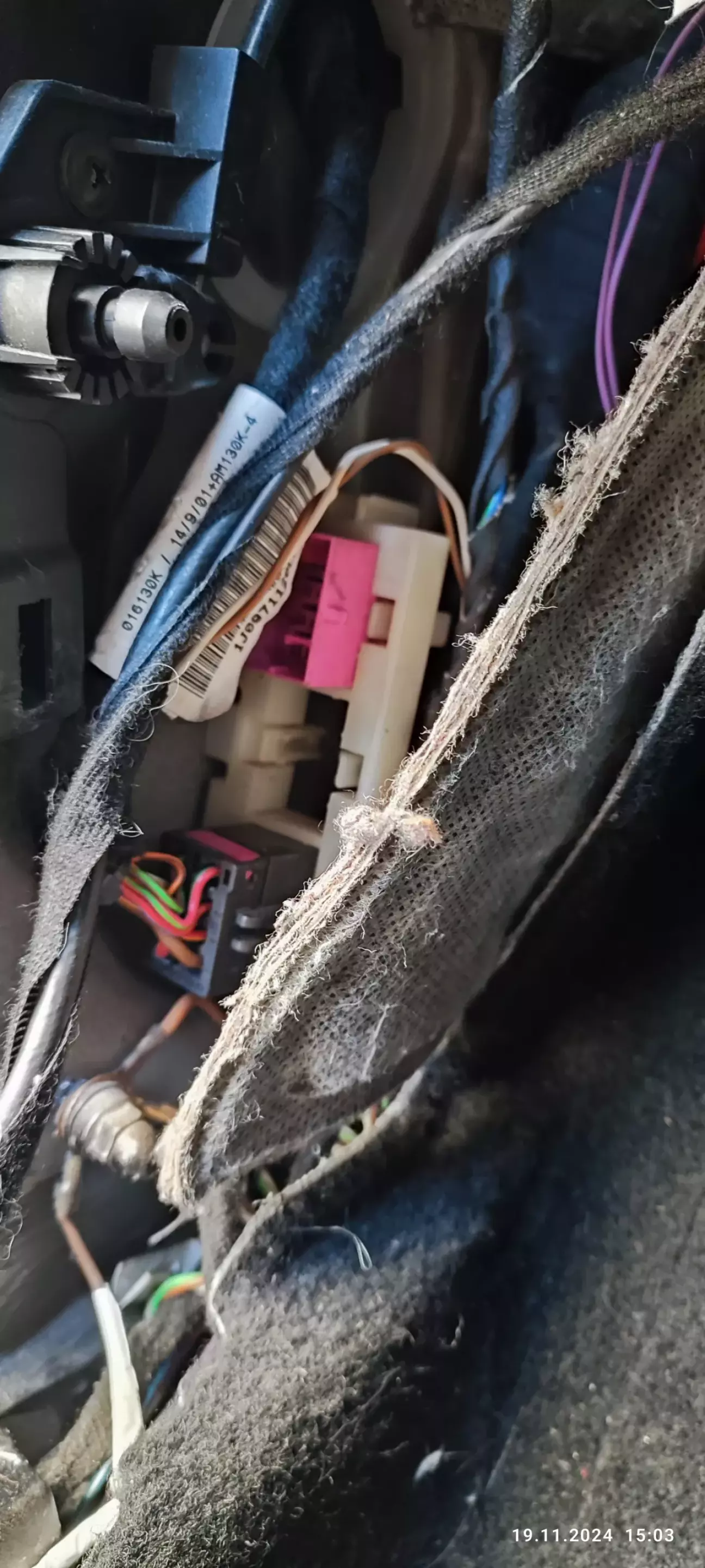

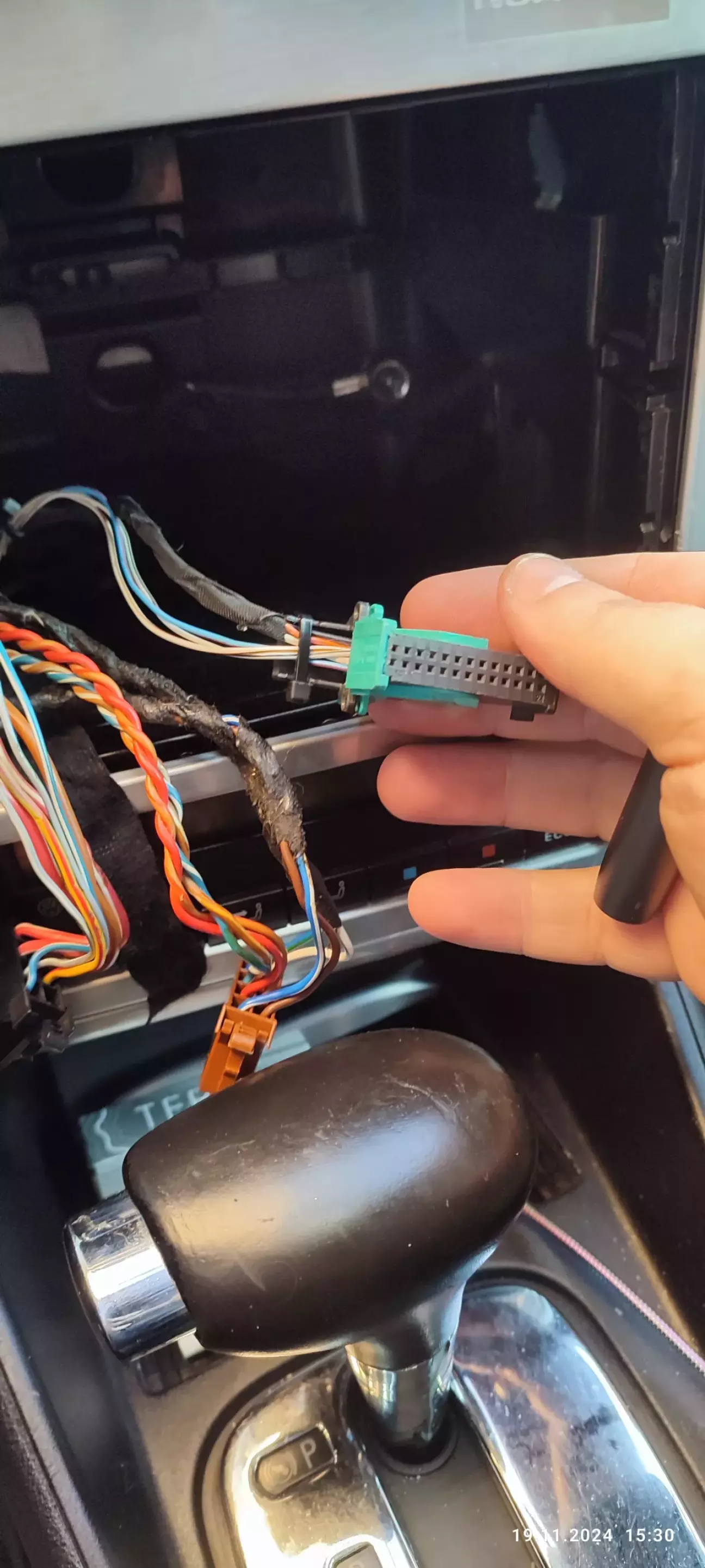

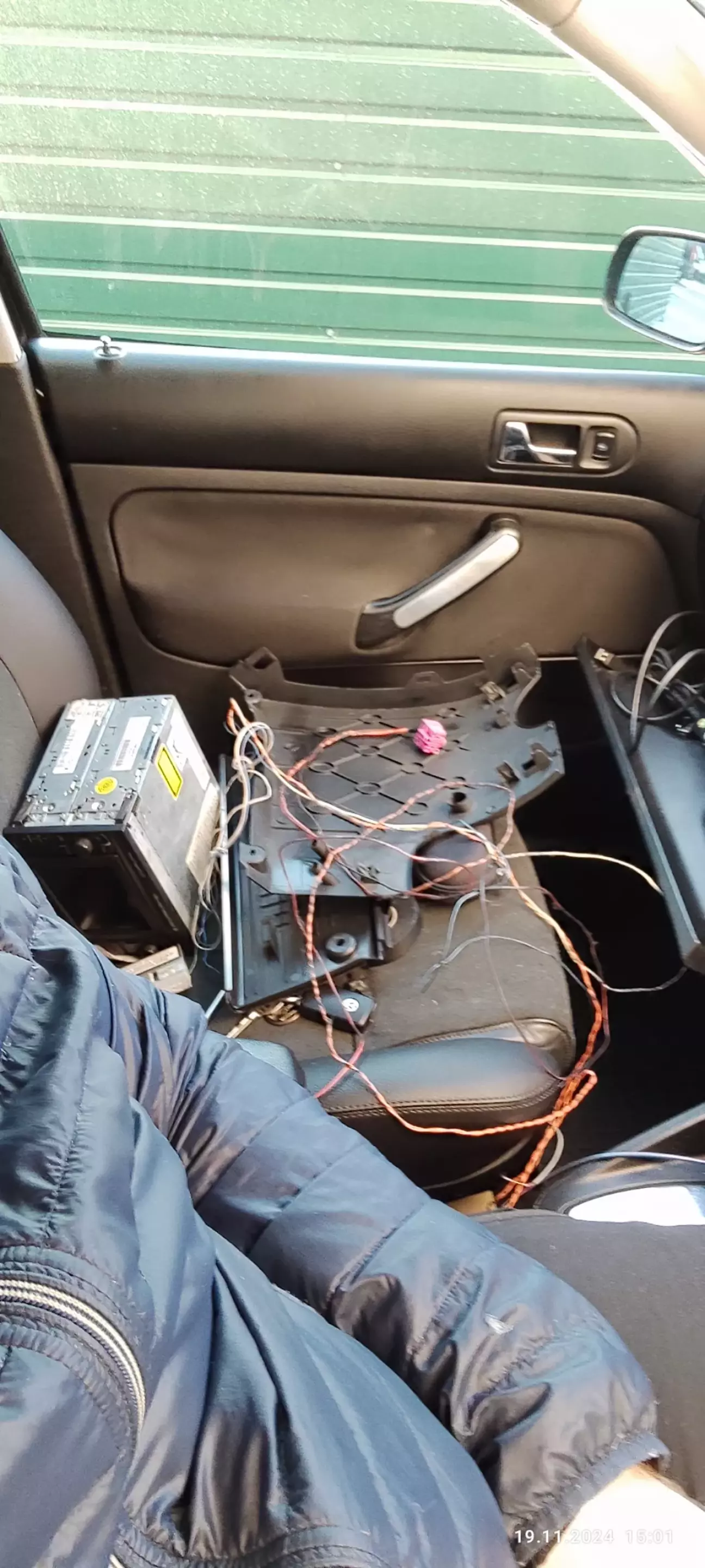

Ну і після всього цього поїхав в гараж. Зняв ліву накладку порога, проклав зарані перебраний і замотаний в тесу джгут проводки (стара ізолента була якась совкова, і пустила клей, бєє). Підключив перехідну фішку в ногах і до неї - новий джгут.

Ну і переходим до багажника. Завів проводку туди, для того зняв обшивку з лівої сторони. Взагалі під штатний тв тюнер існує кронштейн за багато грошей, але в мене його не було, тому просто в карманчику зробив невелику дюрку і запхав туда фішки, а сам тюнер кинув в карманчик - ідеально туда підійшов по розміру.

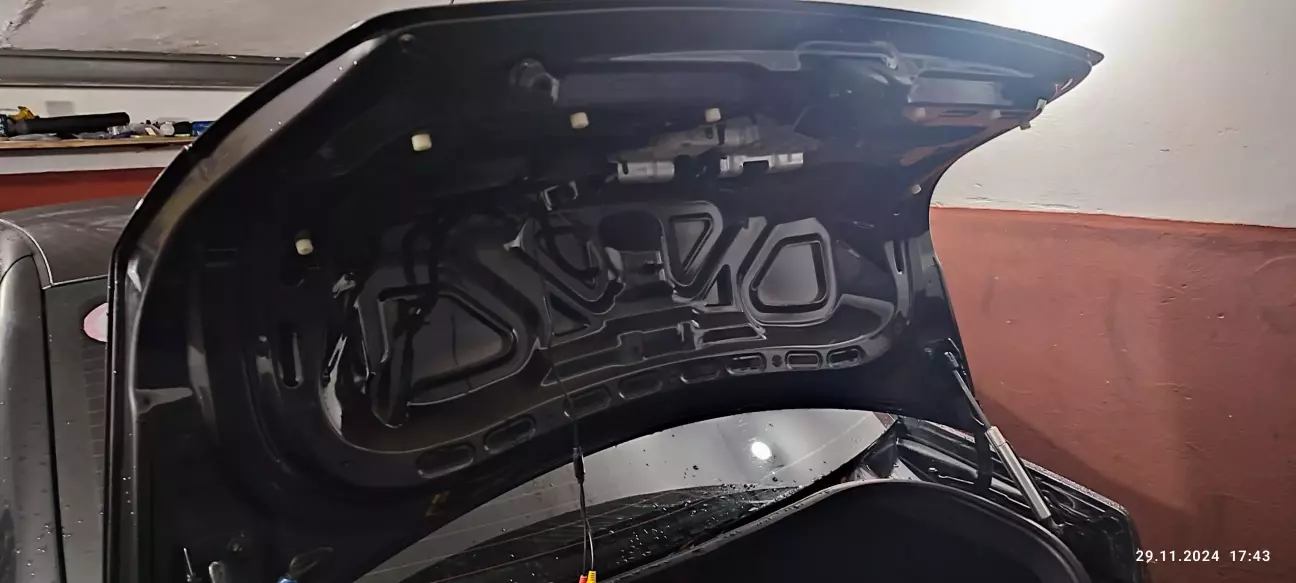

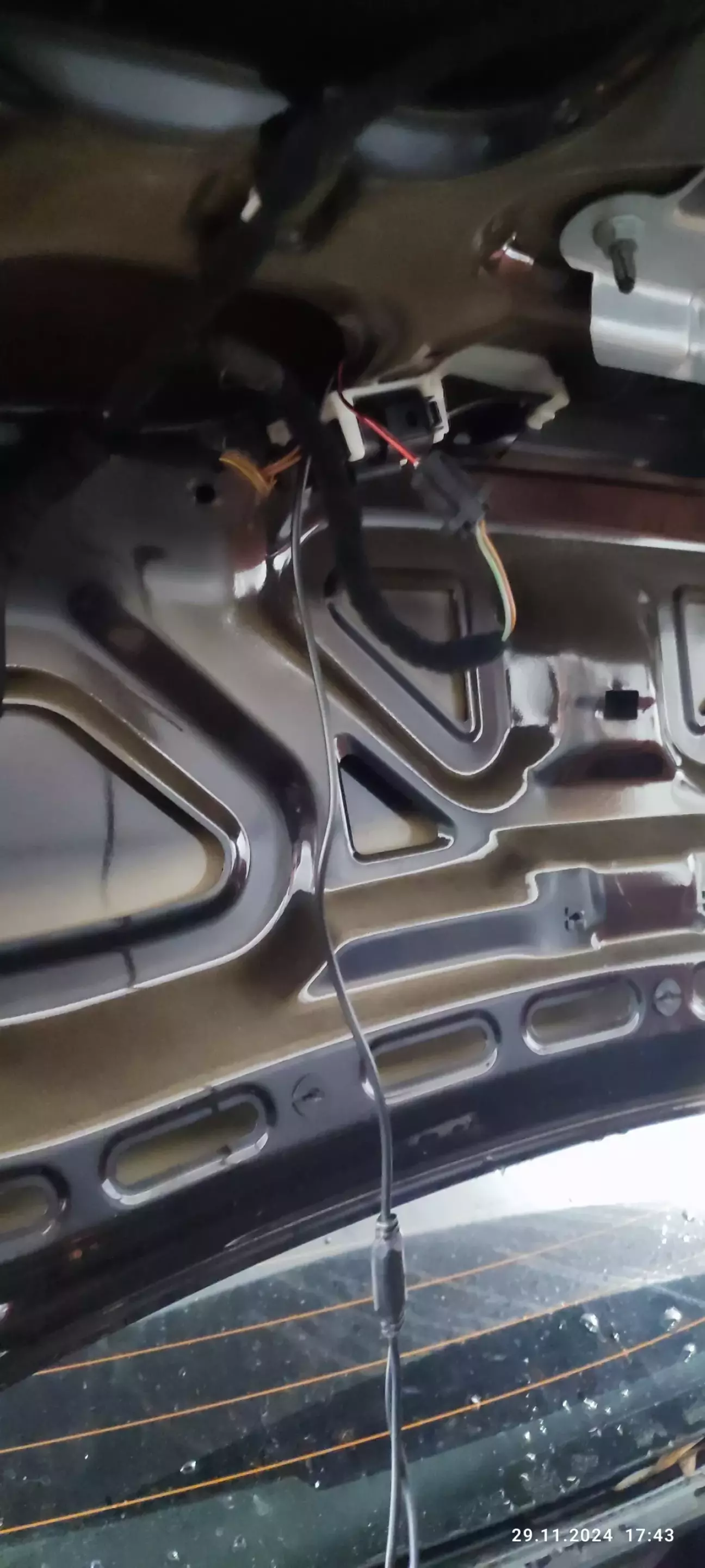

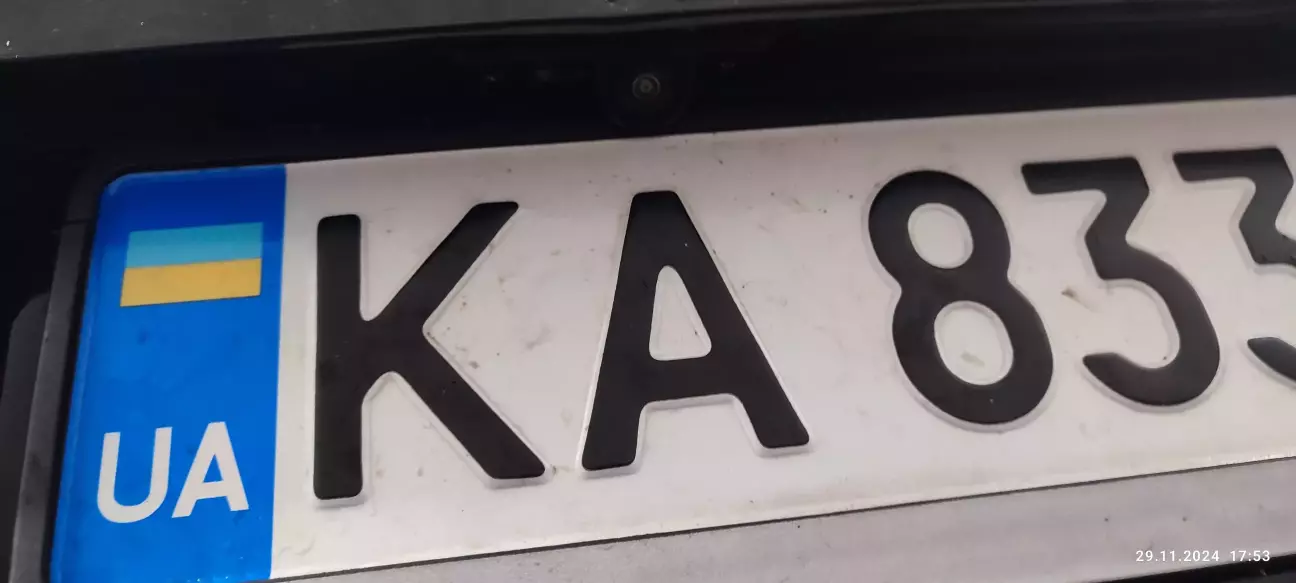

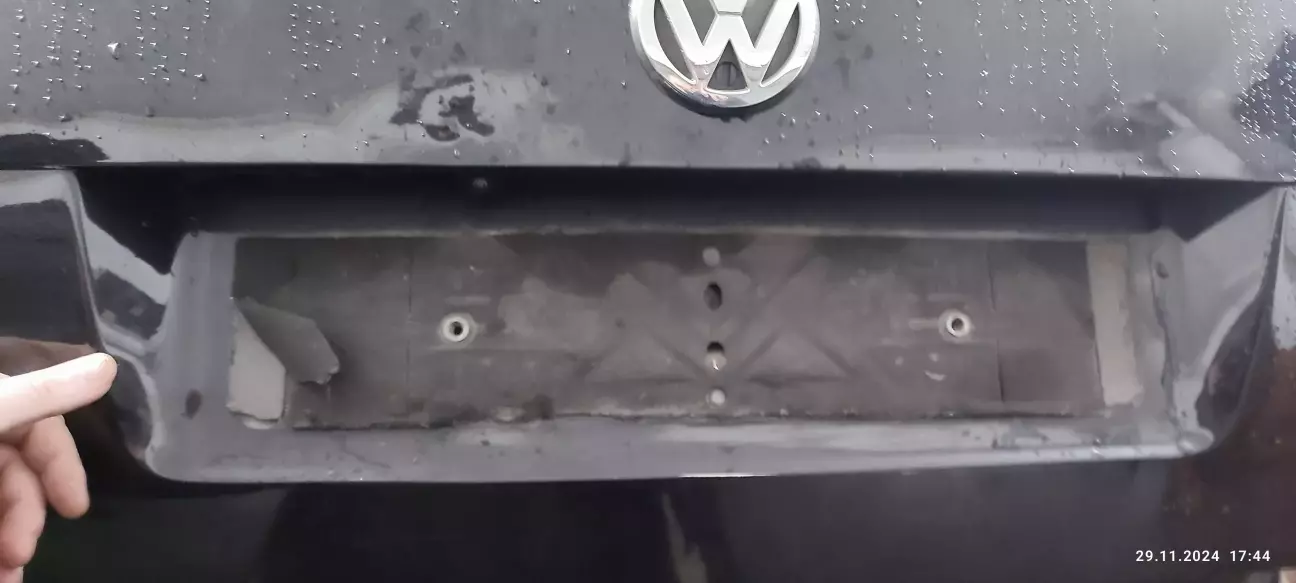

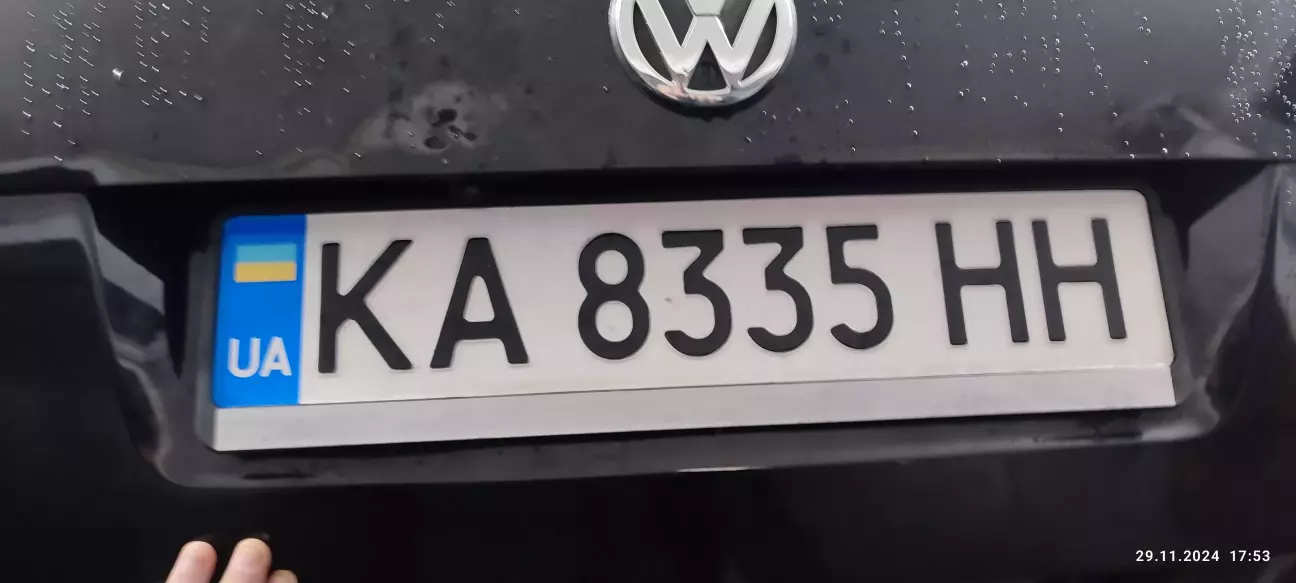

Також треба було завести кабель камери в кабель-канал проводки кришки багажника. Але оскільки турецький надрозум німецького розливу нічого краще не придумав як розрізати кабель-канал та на скрутки відремонтувати проводку яка була пошкоджена, в мене в якомусь роді проблема відпала. Забіжу наперед - потім я знайшов всю косу в дуже гарному стані з цілим кабель-каналом та протяжкою завів туди кабель і далі по кришці прикріпив його в місцях штатних точок кріплення.

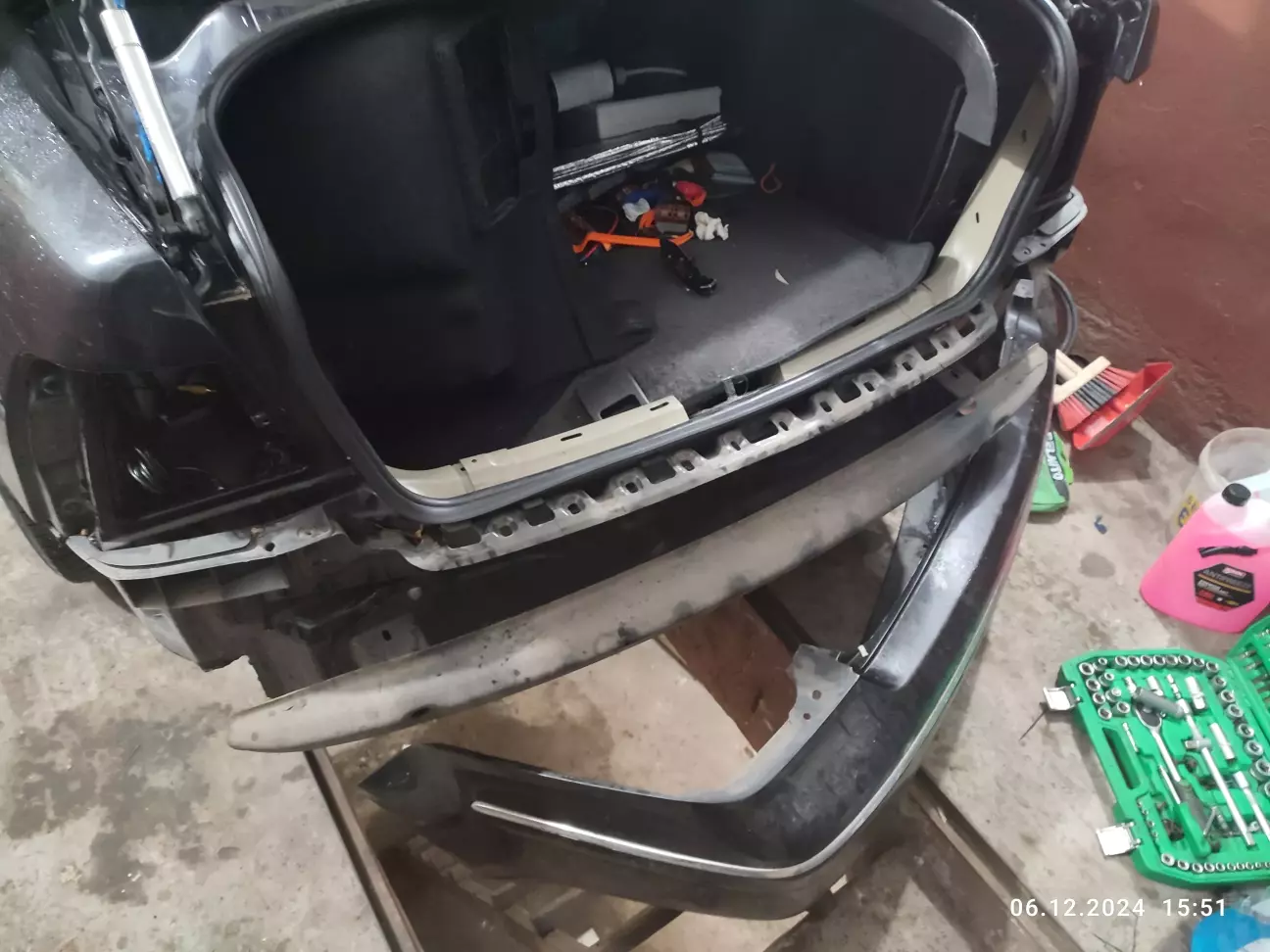

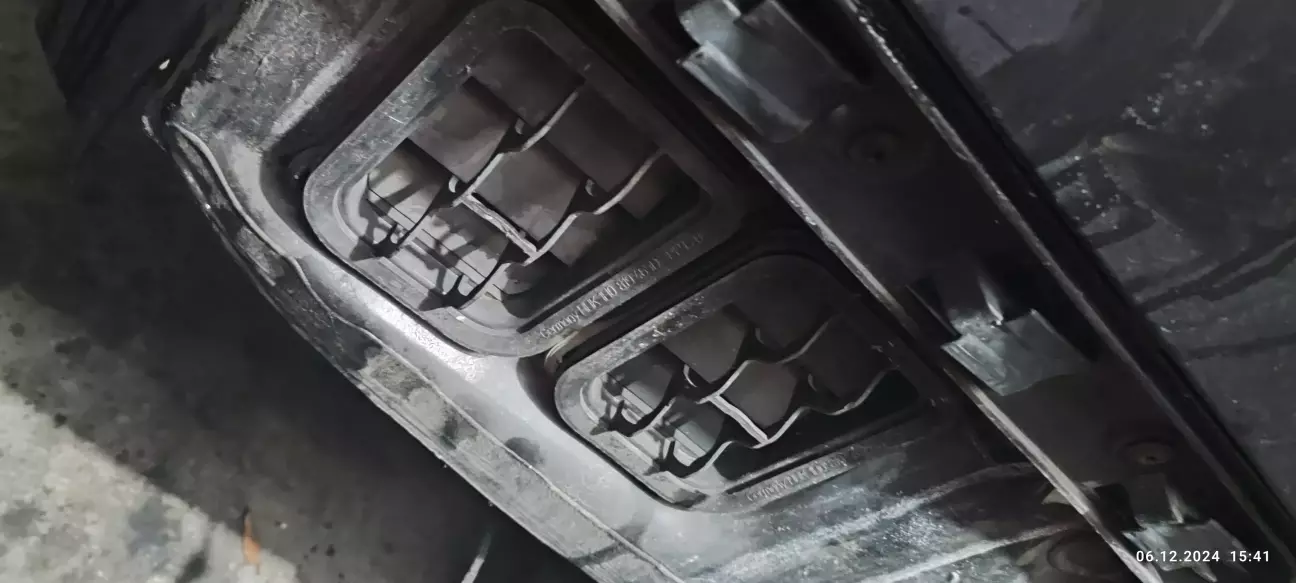

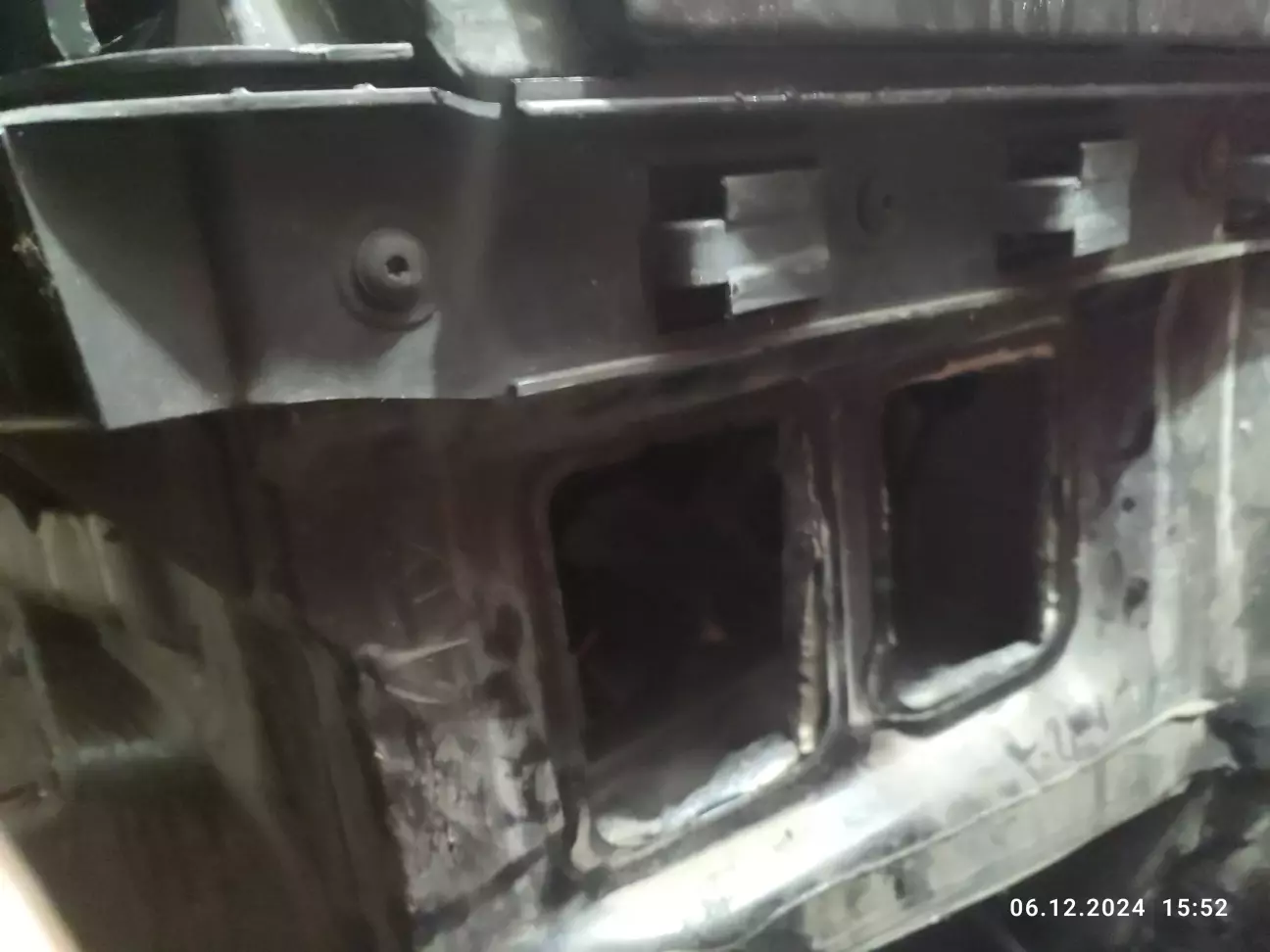

Паралельно з цим вирішив зняти задній бампер та почистити заслонки вентиляції салону. Заодно помітив купу води під ліхтарями, то зняв їх, помив, і висушив, після чого я їх добре обтягнув - як виявилось, вони були затягнуті аби як.

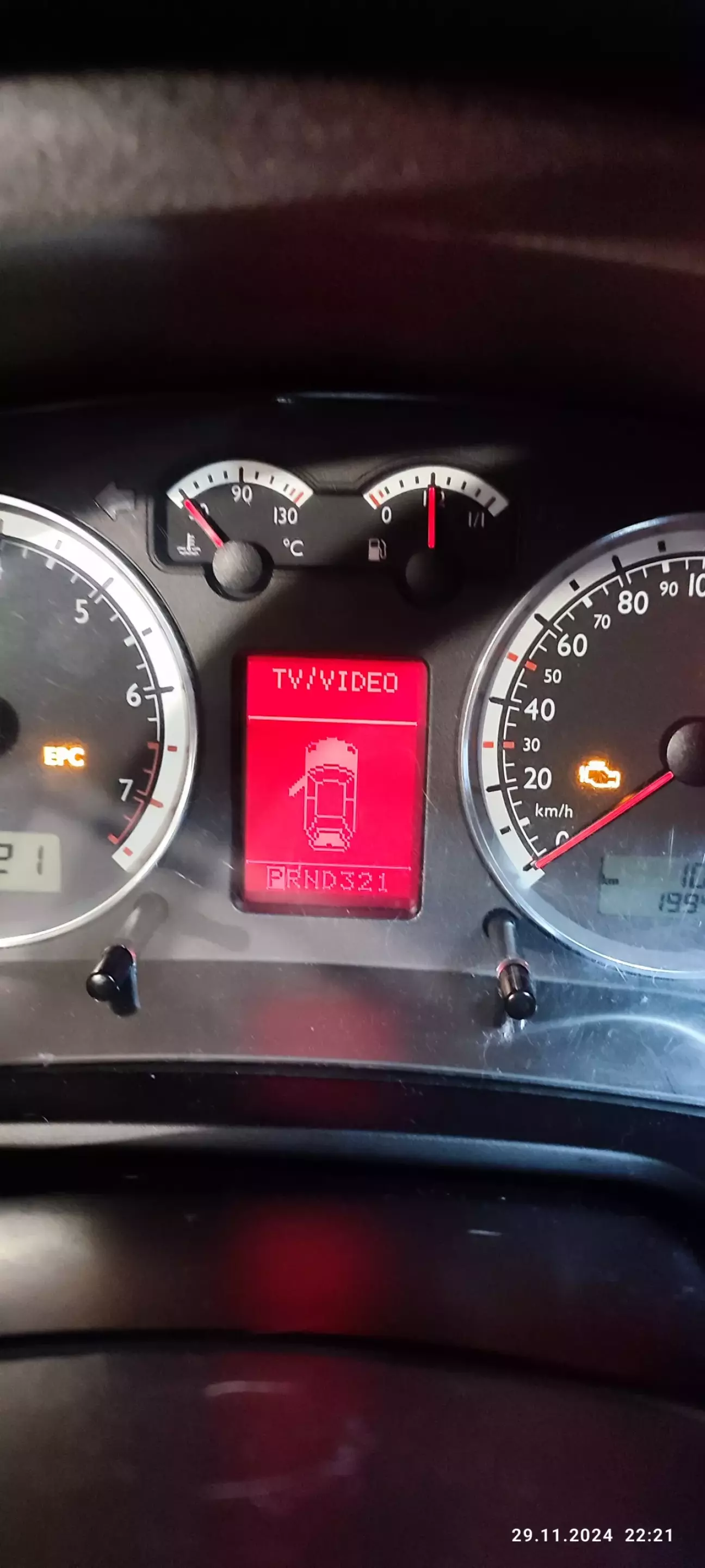

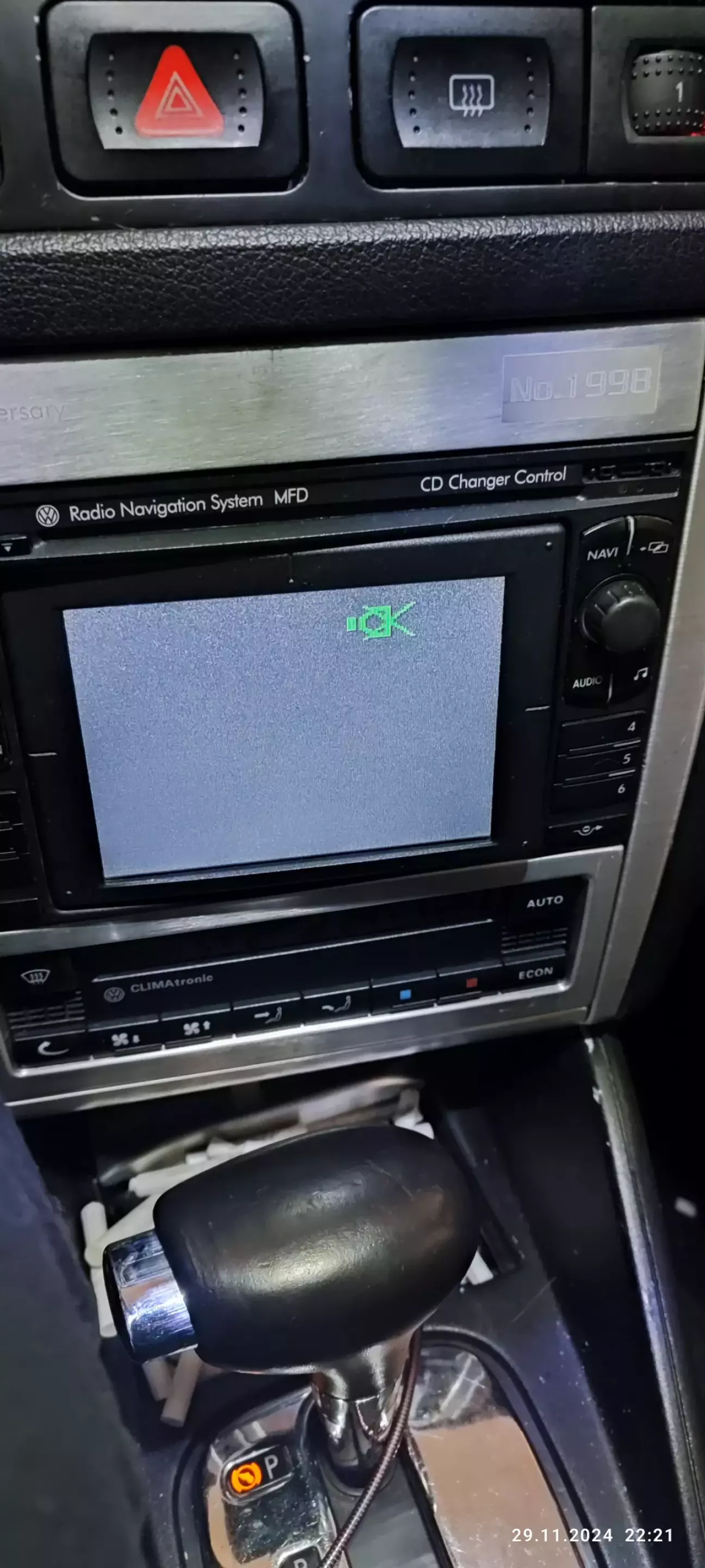

Ну і коли вже все було підключено, вирішив перевірити значить, чи працює. Автоматично камера не вмикалась, але з того, що я знаходив в інтернетах - і не повинно. RNS-D не вміє подавати і приймати сигнал 12В+ від тюнера. Ну окей. Увімкнув вручну, і ...

Зрадів як дитина! Але радість моя була недовгою....

Далі буде!

Ціна питання 700 UAH, Пробіг 199150 км.
