Підсвітка передніх дверей "габарити"

Всим доброго здоров'я.

Як я давно казав, різної підсвітки в цьому авто буде чимало.

Тож ідею з габаритними вогнями в дверях я обмірковував вже давно.

Але, так як у мене в планах встановити дверні карти "люкс", або як дехто їх називае "євро карти", то ця ідея відкладалась, але бажання мати таке доопрацювання мене всеж таки змусило їх виготовити на теперішніх картах.

Просто врізати готові плафони в мене зараз небуло змоги, хоча це найпростіший та найлегший варіант.

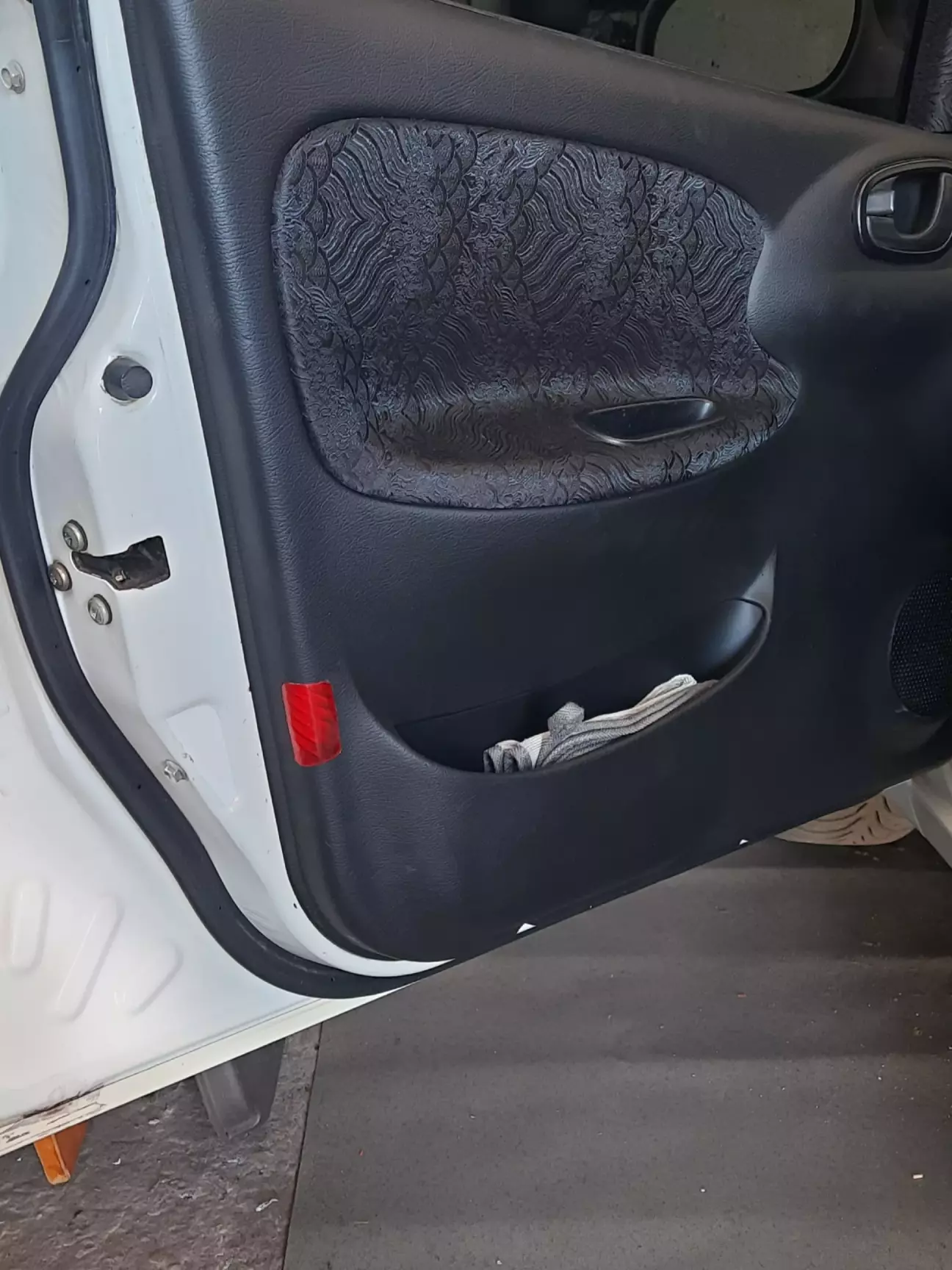

Ідея полягала в тому щоб габарит був помітний в різних положеннях дверей, як повністю відкритих так й трохи привідкритих, тож орг скло я вирішив робити закругленим, на вуглу карт, й вмонтувати його в саму карту.

Орг скло я взяв зі старих своїх стопів ляди, нагріваючи його буд.феном надати йому потрібну форму було не складно, а рифлена частина скла надала свого шарму.

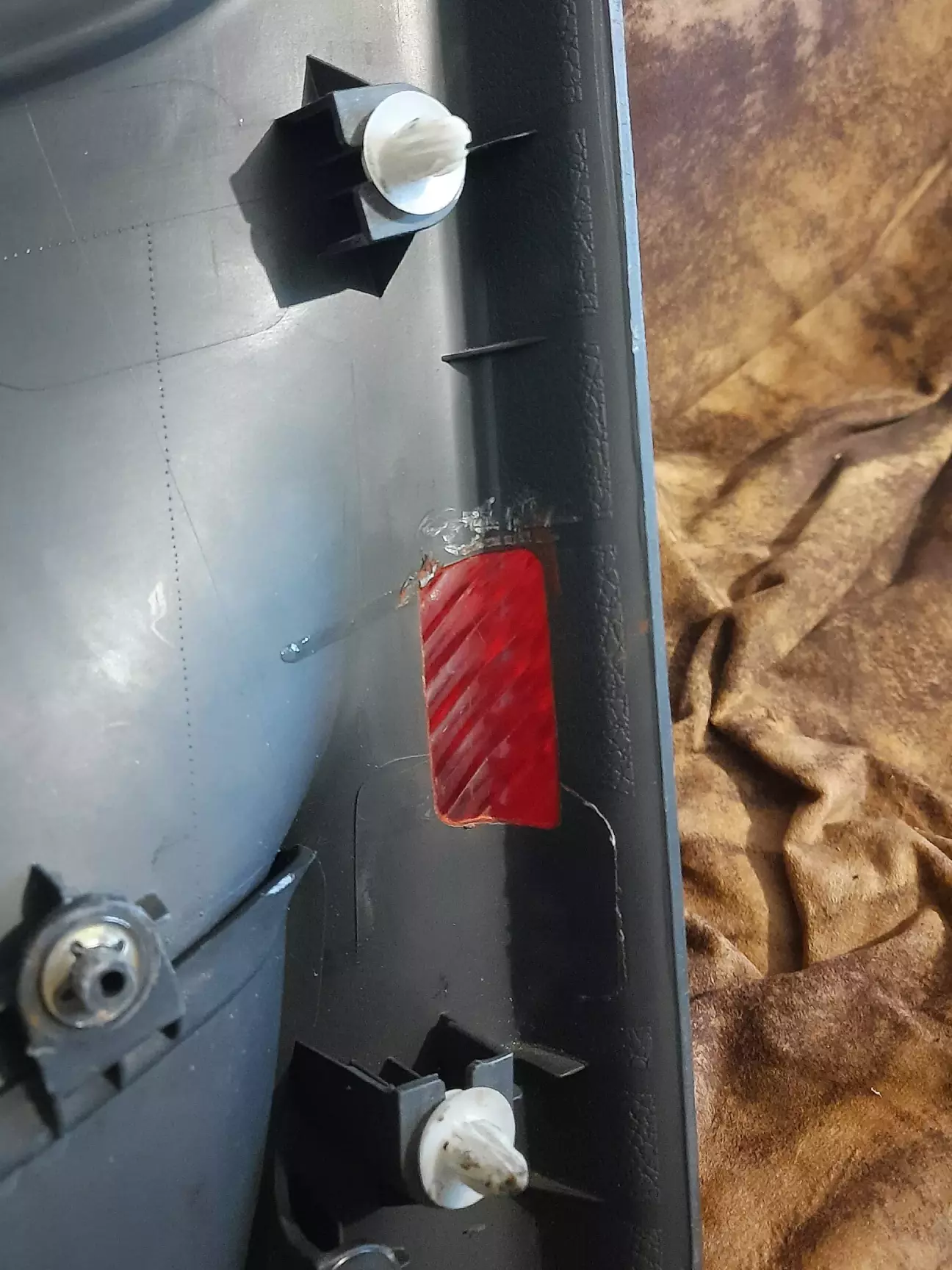

Після чого вирізав отвір в карті, та з'єднав все до купи, а щілини закрив звичайним герметиком, щоб не було засвітів крізь них:

З плафоном для лампочки заморочуватись не став, просто взяв червону світлодіодну стрічку й закріпив її на самих дверях, навпроти орг скла, що стало простіше при демонтуванні карти, не треба нічого відєднувати.

Дроти під'єднав спочатку до головної фішки кінцевиків дверей, що знаходиться зліва в ногах водія, але зрозумів що так підсвітка буде горіти і в день і в ночі, тож + перекинув на головну фішку габаритів, а мінус провів до кінцевиків кожної з дверей.

Але все виявилось не так легко як я вважав 😅

В такій розводці дротів габарит в водійській двері працював як треба, а ось в пасажирській загорався при відкриванні будь якої з трьох інших дверей.

Кінцевик водійських дверей під'єднаний на пряму, не залежно від інших трьох, а ось всі інші двері під'єднані одним спільним білим дротом, тож при відкриванні любої з трьох дверей габатит починав світитись, хочь двері були зачінені.

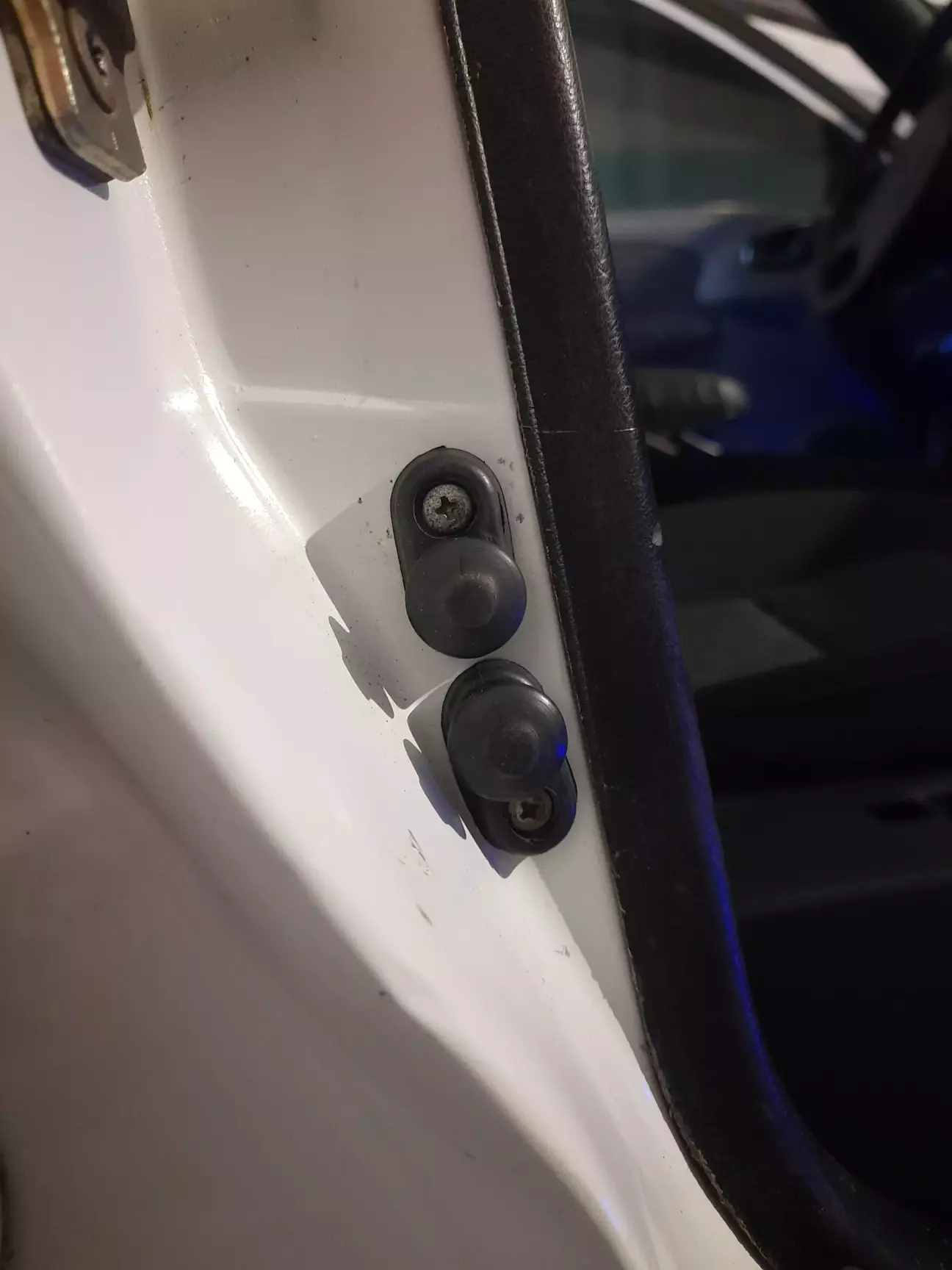

Тож єдине що я придумав це поставити на передні пасажирські двері доп.кінцевик чисто для габариту, щоб зберегти заводскі функції:

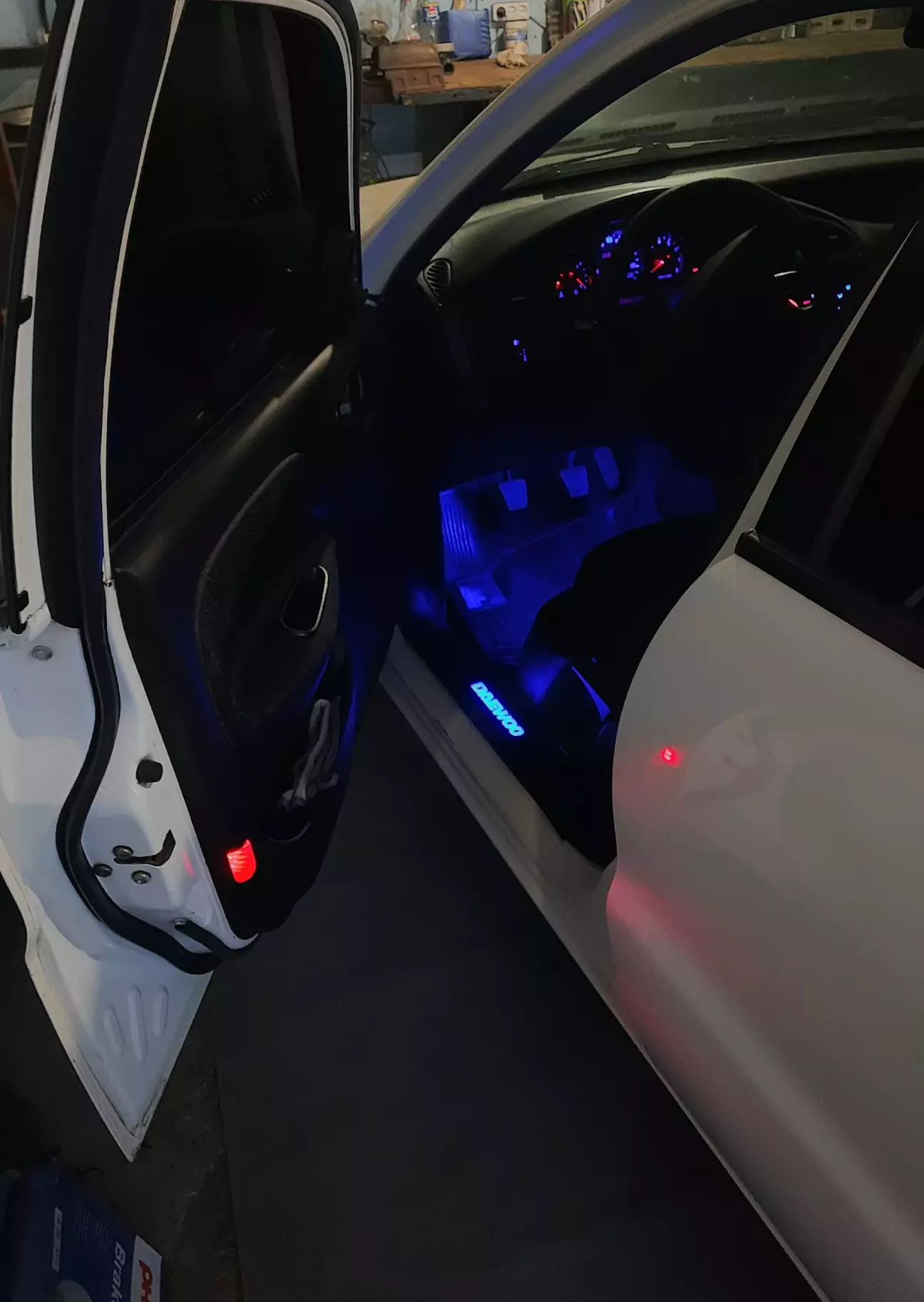

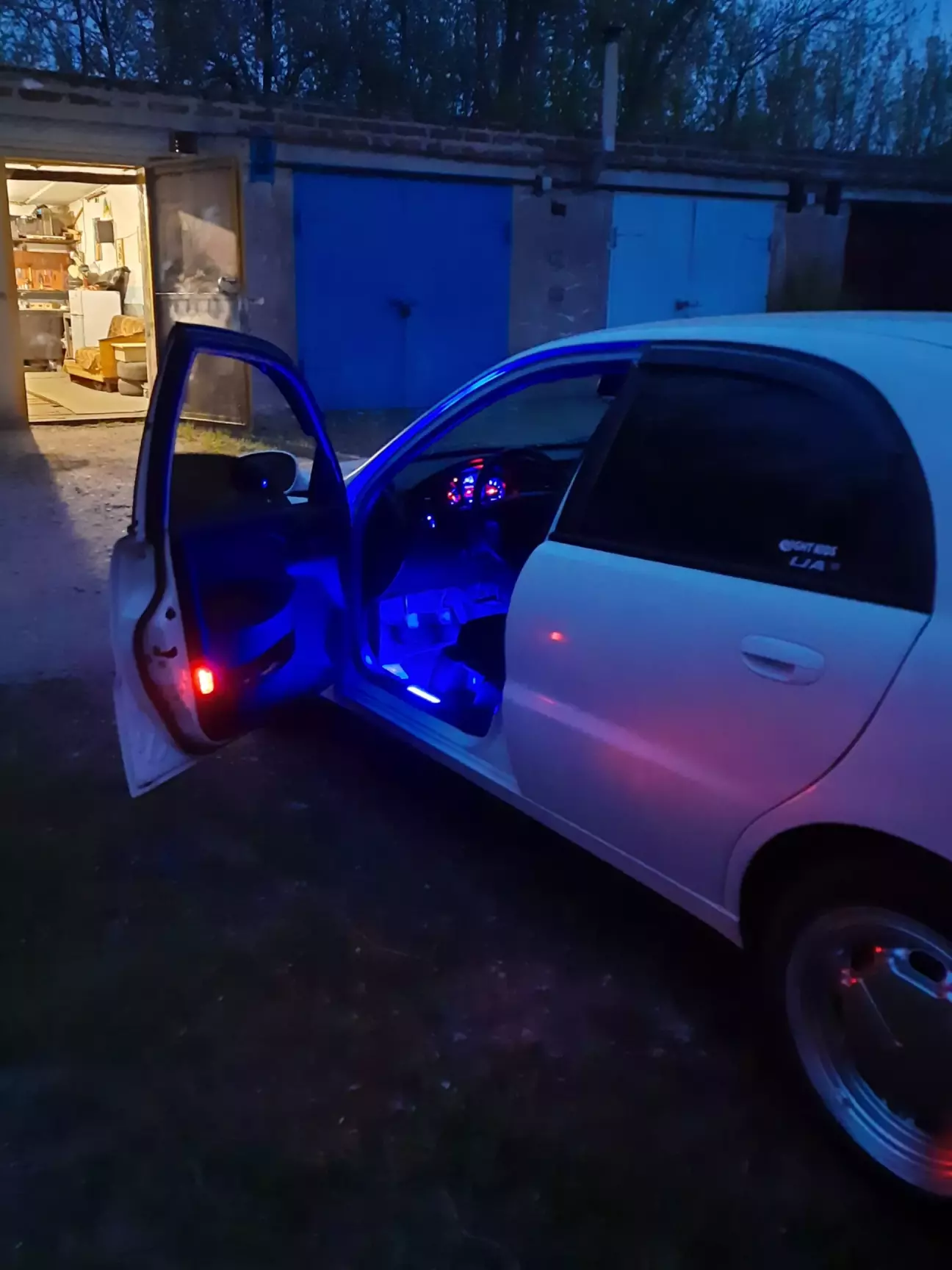

Можливо не по феншую але мені пофіг, головне що все працює як я й хотів:
