Retrofit MIB2 ---> MIB3 for Tiguan 3G5 035 842B

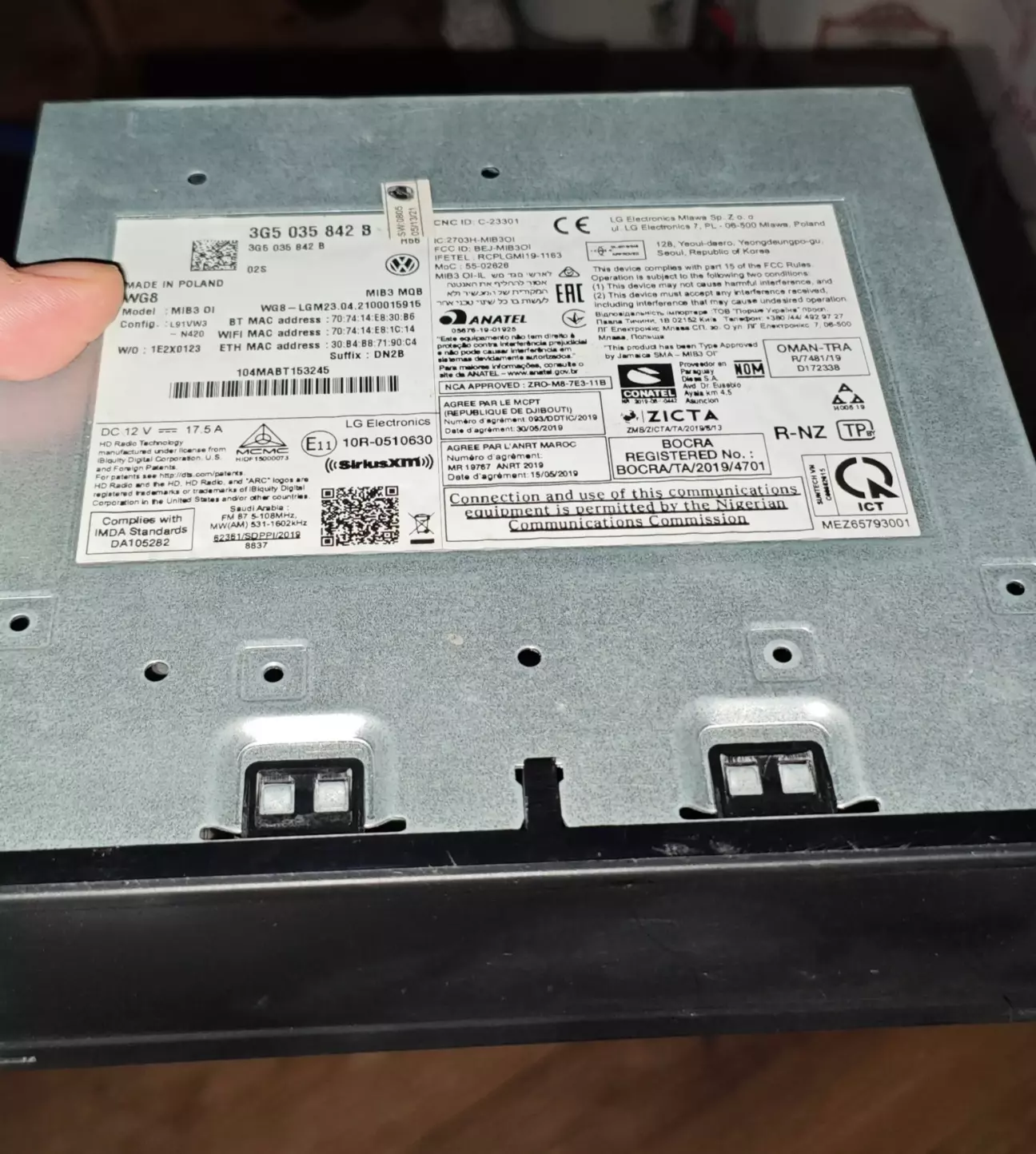

Був придбан блок ГУ 3G5 035 842B

План

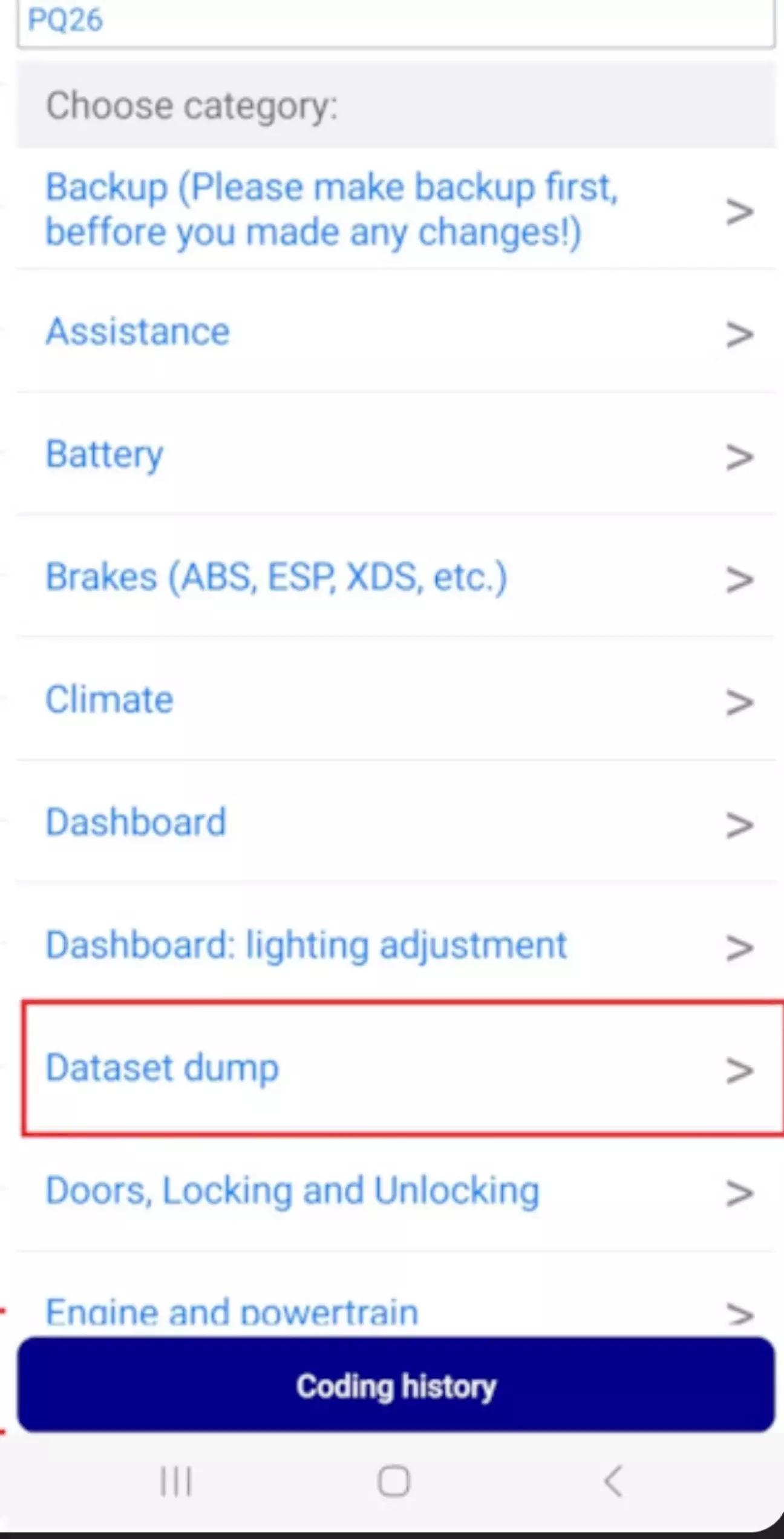

Робимо Бэкап кодувань та адаптацiй всiх блокiв, особливо 005F

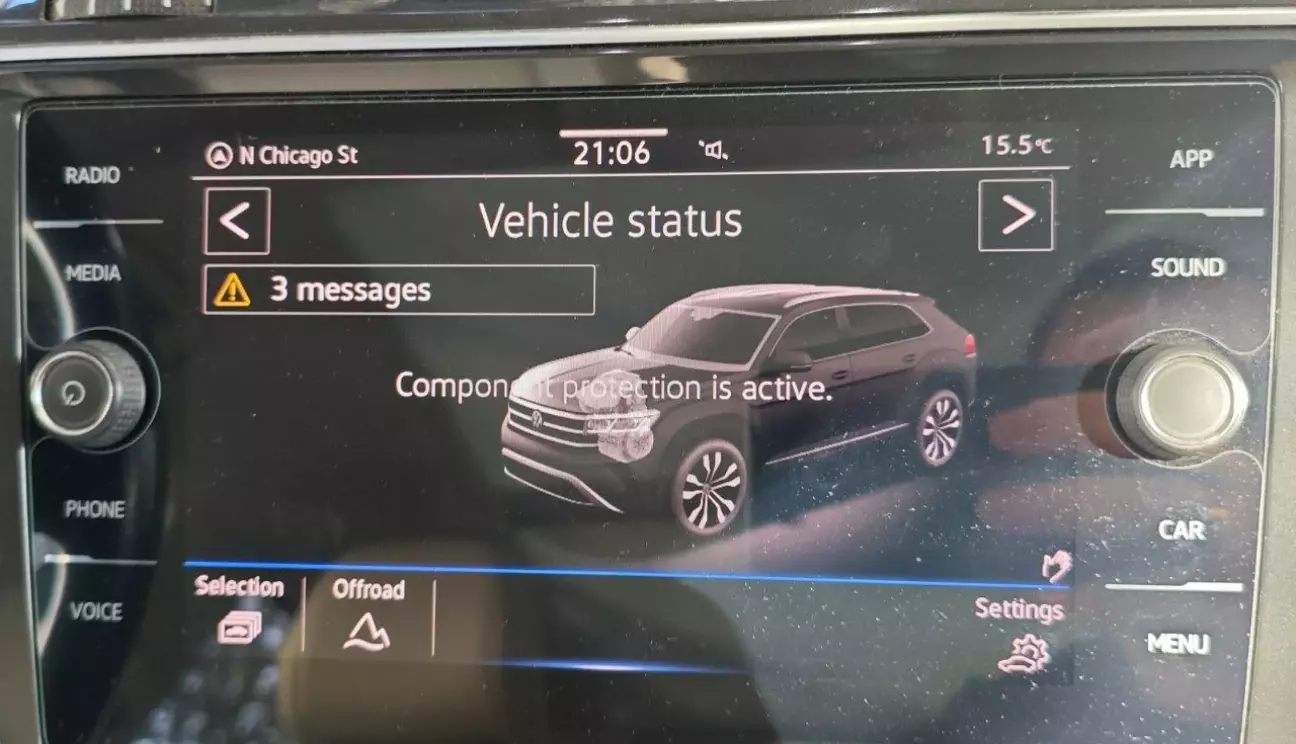

• Зняти Component protection
• Залити всi SWAP коди
• Перепiнувати USB Hub
• Прошити EURO прошивку
• Перенести усi кодування та адаптацii

сам процес, записав бiльш для себе, самому краще не робити, бо можна ушатати ГУ))

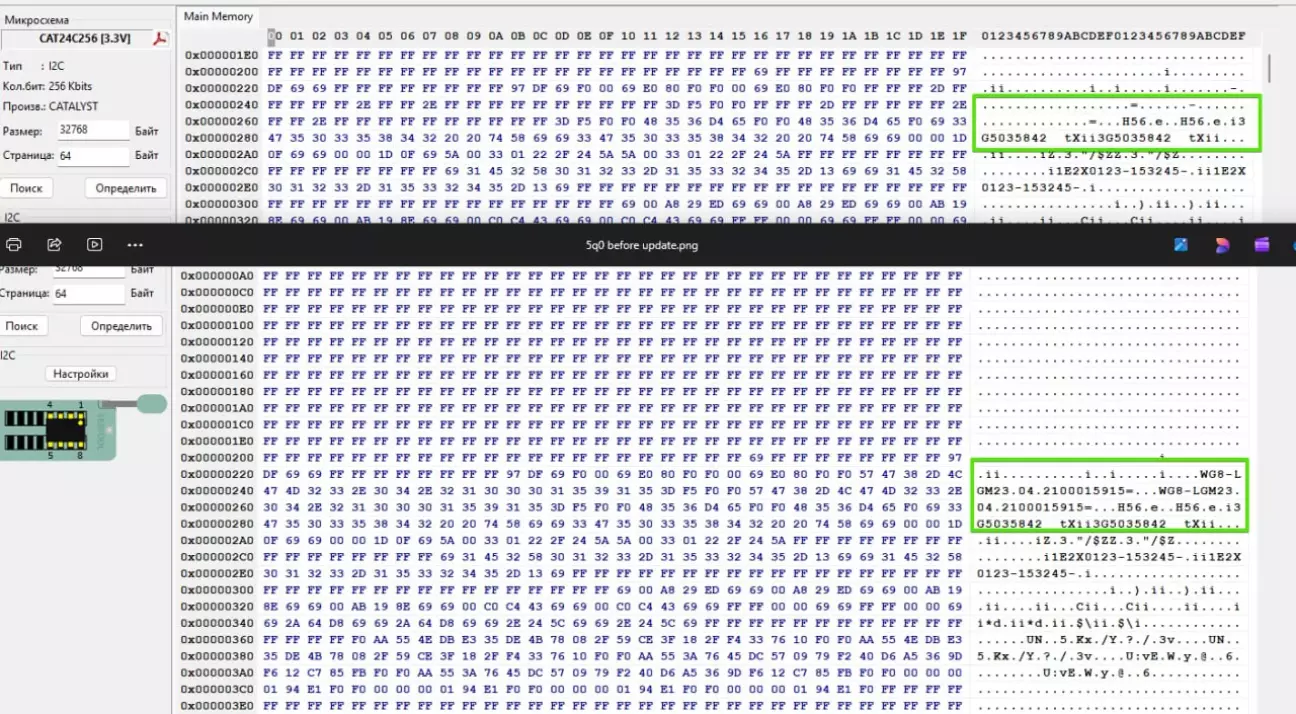

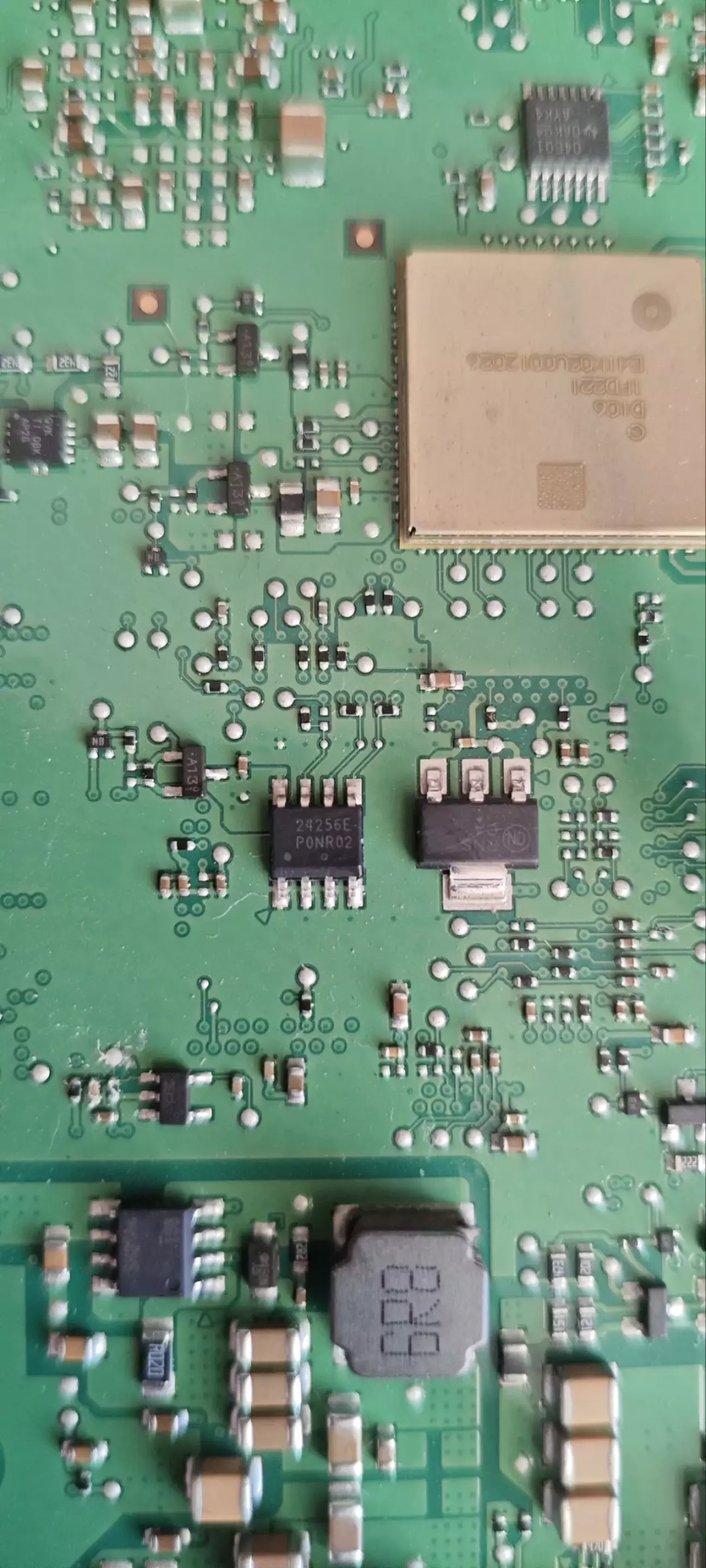

Захист знiмав через дамп, розiбрав ГУ, программатором CH431 считав флешку. Зберiг дамп окремо. Вiдредагував дамп, та залив назад у ГУ. Це не повноцiнне зняття захисту, по захисту все одно залишаться помилки, але все буде працювати.

при редагуванi дампа одночасно було зроблено так щоб всi свапи були доступнi

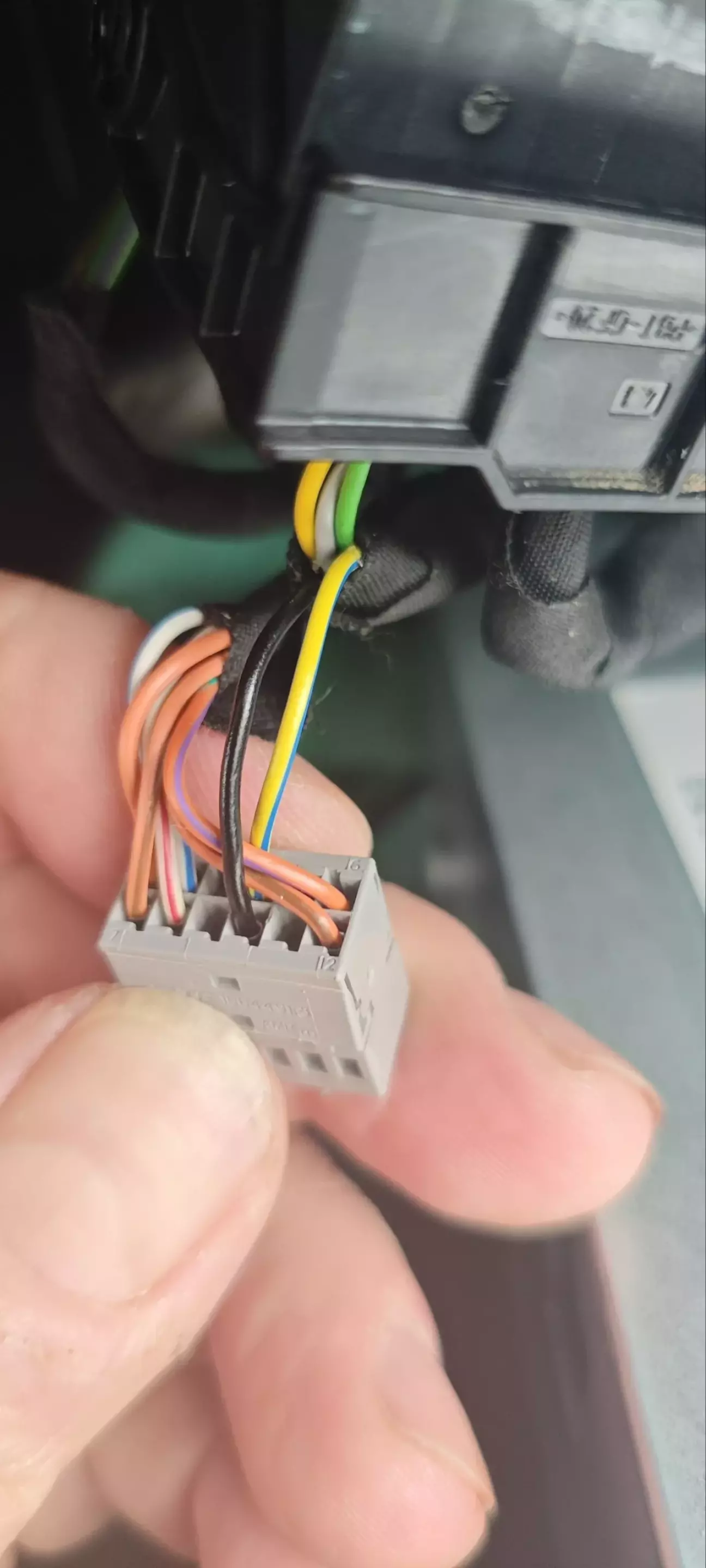

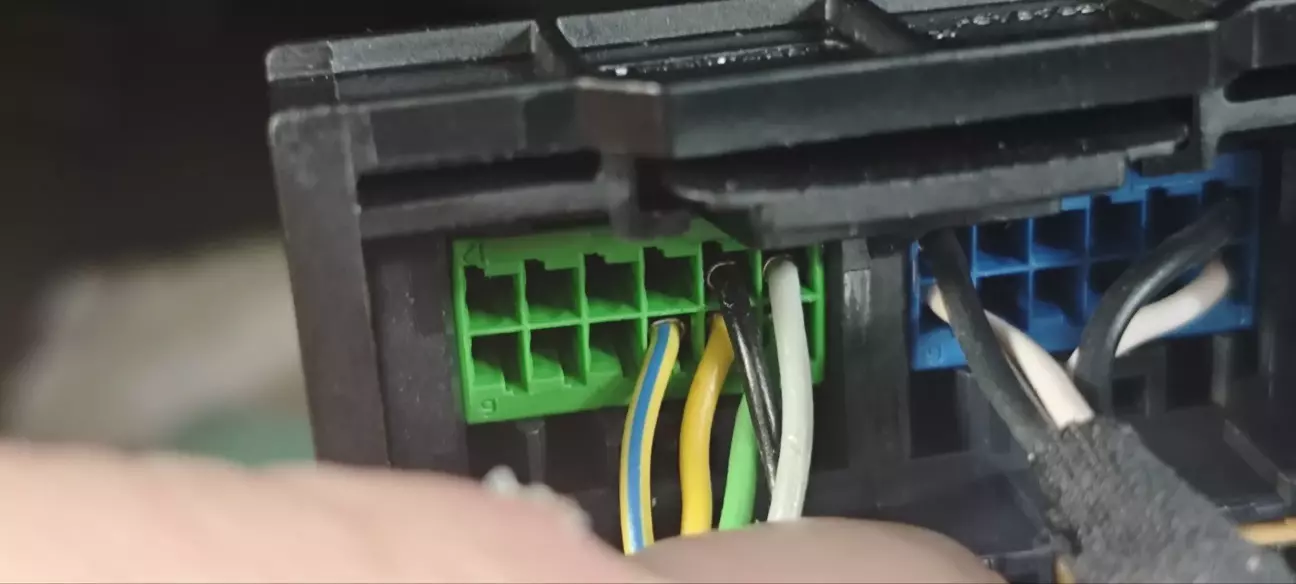

• Для роботи USB хаба штатного, треба перепiнувати його у QuadLock коннекторi. Сам хаб не довелось замiнювати, але може бути так що хаб треба мiняти на той що с 2ма Type-C коннекторами 5NA035736. Для перепiнування треба з Зеленоi колодки достати pin 8 - Чорний та pin 3 Жовото-Блакитний, та перенести цi пiни у ciру колодку pin 4 Жовото-Блакитний, та pin 10 - чорний, це все. Пicля пiдключення помилка по непiдключеному хабу видалити, i хаб буде працювати.

пiсля перепiнування так

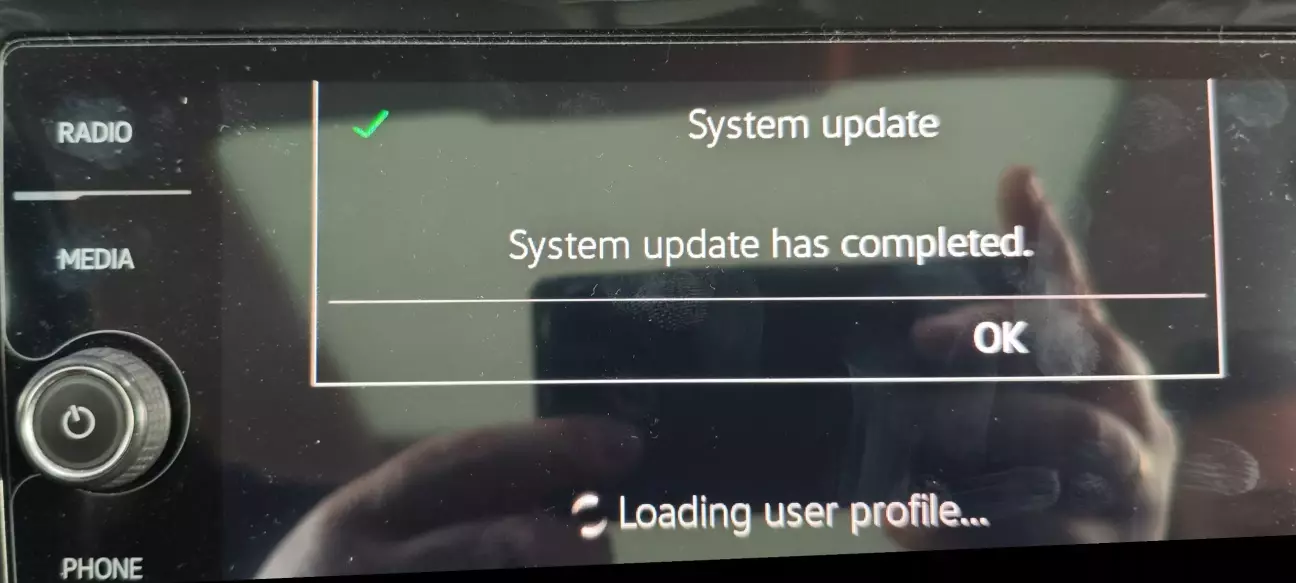

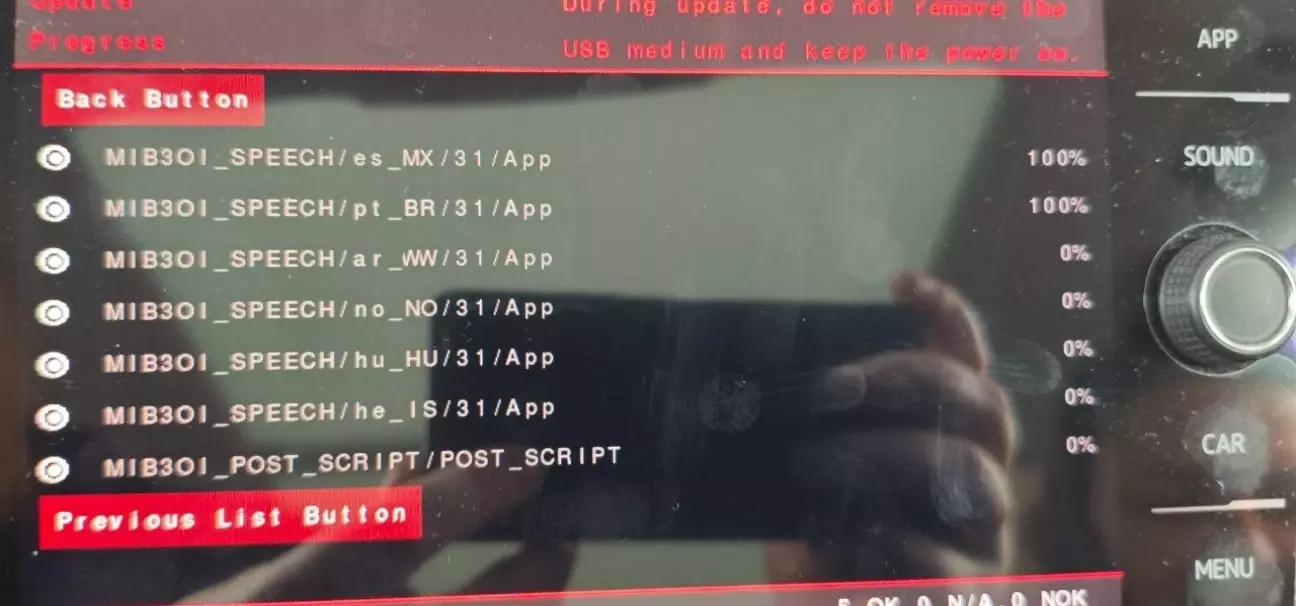

4. спочатку перевiрив що версiя мого ГУ з правильною прошивку MOI3_EU_VW_R8130L Software version 0813. Прошивка EURO, скачав архив на 70гб (там i карти NAVI)  з якогось бортжурналу, закинув на флешку та запустив оновлення, воно по часу йде десь 45-50 хвилин, треба щоб АКБ був нормально заряджений

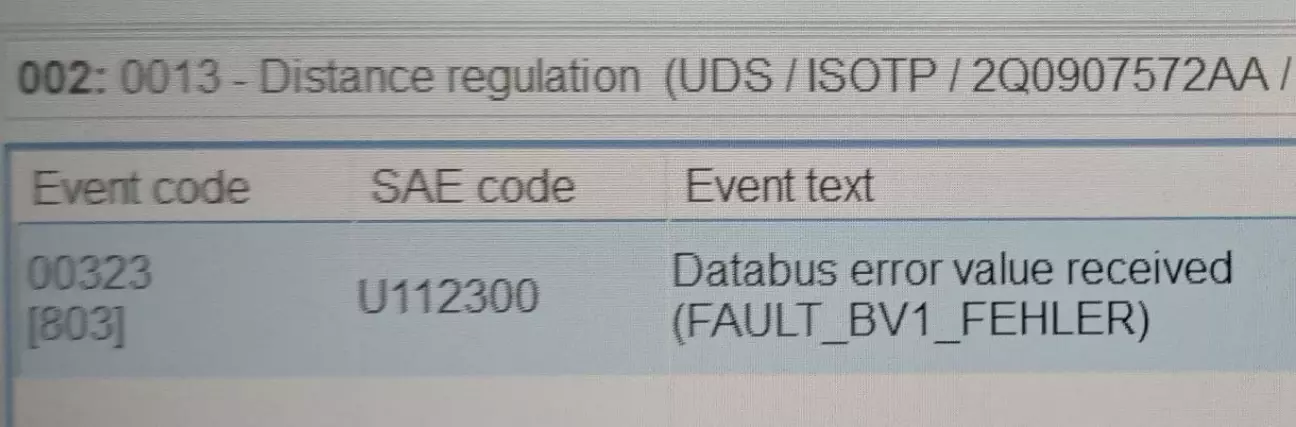

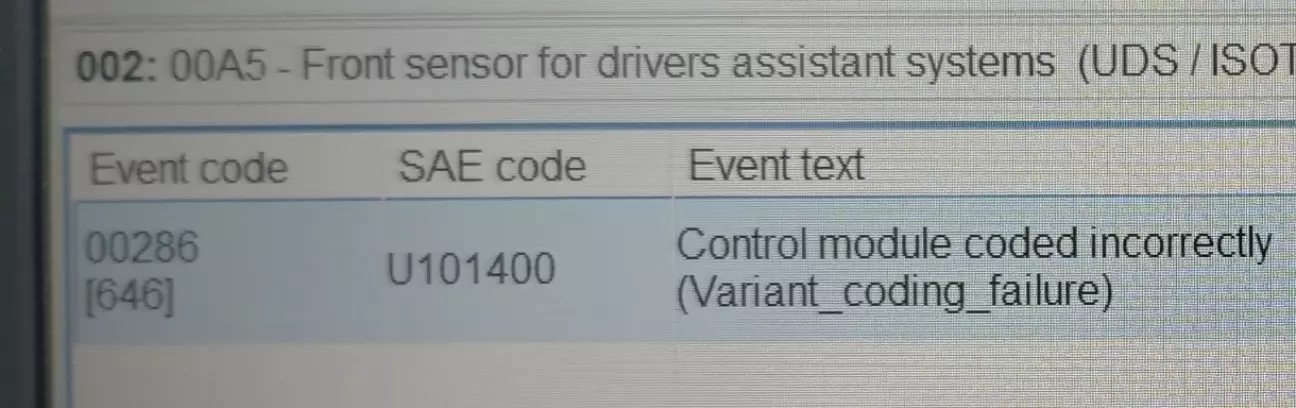

5. Перенос кодувань та адаптацiй, цей процес зайняв бiльше всього часу, було багато раiзноманiтних помилок. В основоному багато часу поклав в те, що у мене Retrofit Camera + ACC, схоже що пiд MIB2 була не зовсiм корректно прописано, але i помилок. нiяких не було. До того ж донор мого MIB3 був Топовий ATLAS CROSS з акустикою FENDER + парктронiки+блок телематики. кодування та адаптацii порiвнював з тими що були з MIB2. потрiбно було подружити те що нiколи по заводу так не комплектувалось)))

• Бездротова зарядка - мiнус
• E-call блок кнопок SOS. мiнус
• Парктронiки - мiнус
• Зовнiшнiй пiдсилювач - мiнус

Що отримав окрiм того що був занятий чимось? ))

Бездротовий Android Auto штатний, поки що працює

керування меню через взмахи ладонню

потенцiйно пiсля дооснащення блоком OCU (Online Connectivity Unit або Online Communication Unit) GPS

потенцiйно доступно встановлення 9.2" экрана

Десь трохи швидший вiдгук при работi з самою магнитолою

втрачено можливiсть передавати зображення карт NAVI на приборку, але вона в мене Аналогова.

Фiнiш , багато чого залишилось поза кадром, дякую  Михайлу з Tiguan Club UA, та Олександру  https://driver.top/car/17220/ з того ж клубу
