Безконтактний датчик низького рівня антифризу на Civic 5d

Як відомо на civic 5d провірити рівень антифризу той ще квест), а досвід втрати анифризу вже був на попередньому авто, тому вирішив встановити безконтактний датчик рівня рідини -XKC Y25, до нього добавив невелику схему сигналізації .

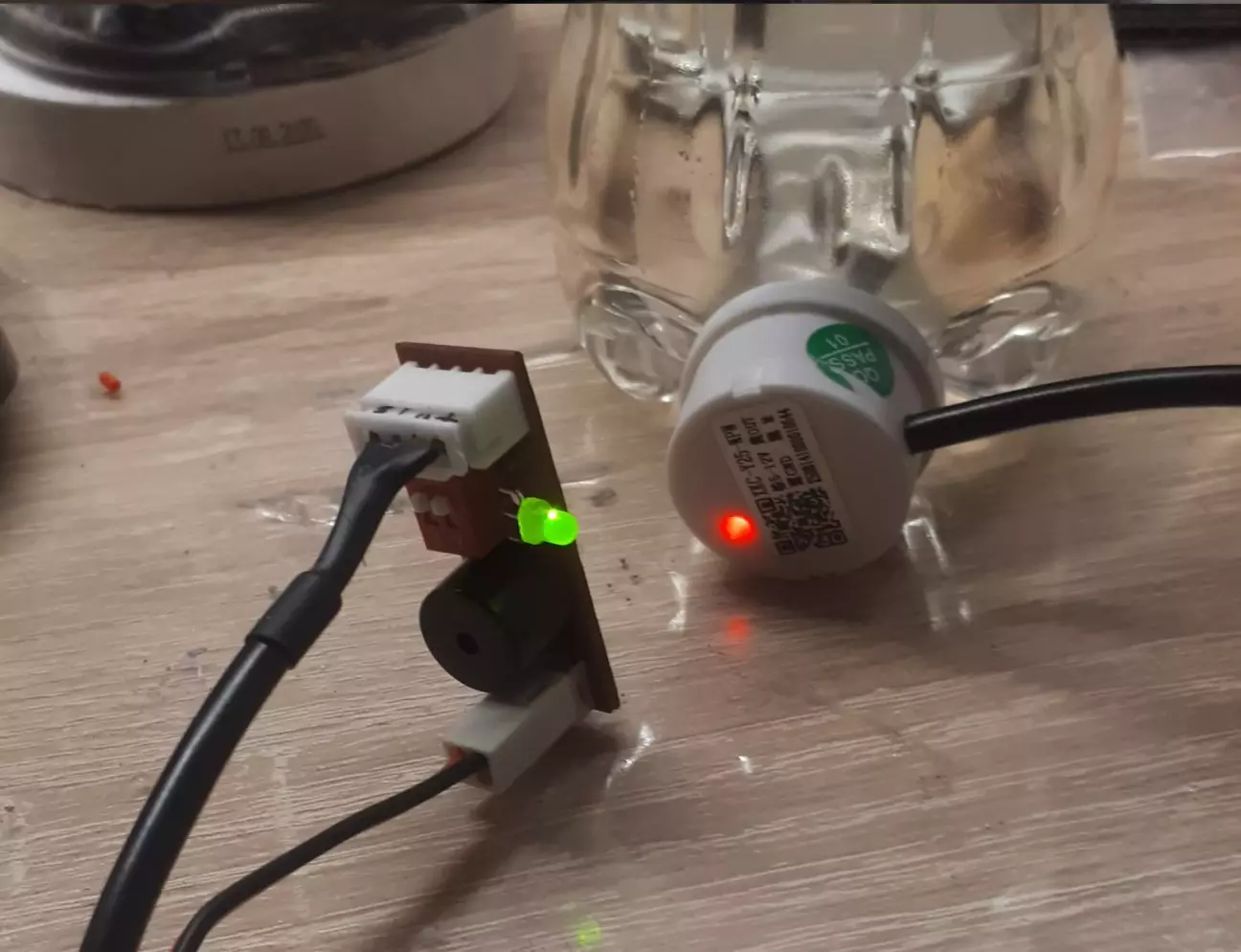

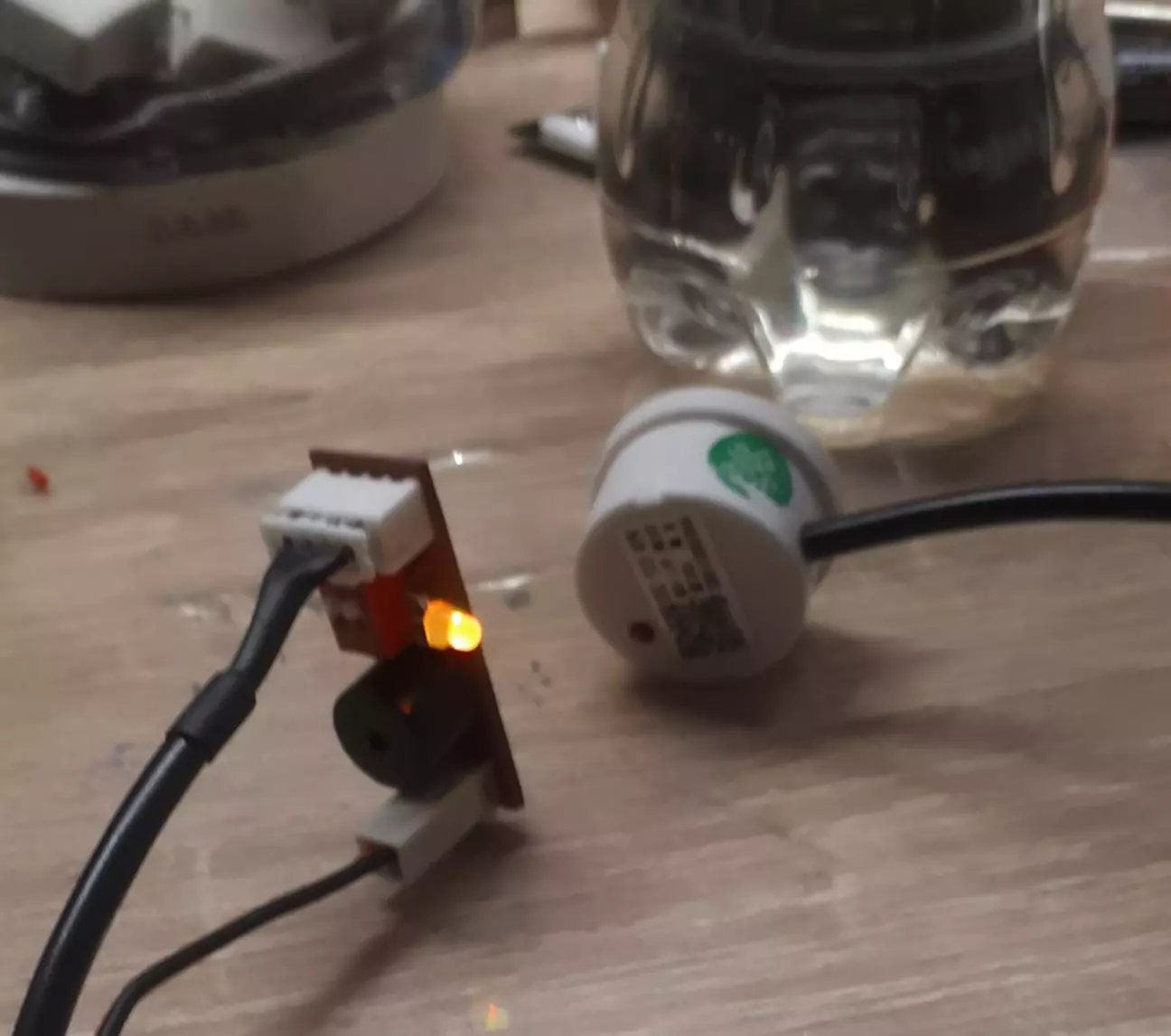

Схема сигналізації при нормальному рівні світить зелений світлодіод, при меншому рівні антифризу ніж встановлений датчик-світить жовтий і пищить активний зумер.

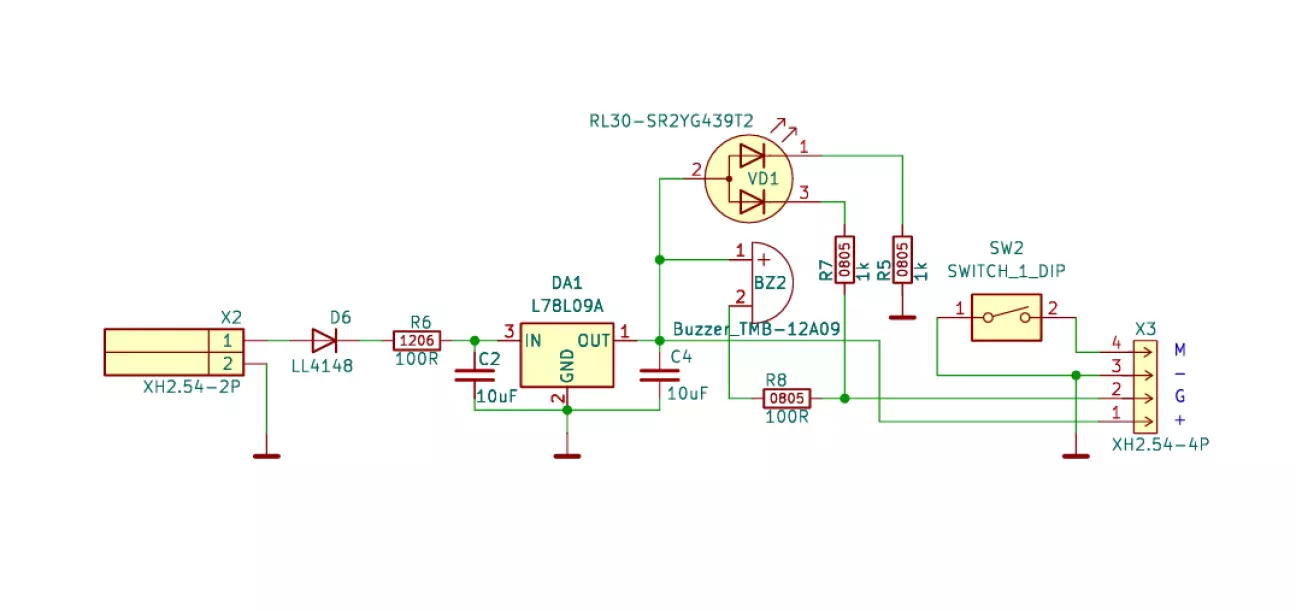

Схема сигналізації

Перемикач SW2 інвертує сигнал з виходу датчика, стабілізатор 7809 підібраний під напругу бузера, в самому датчику стоїть стаб на 3.3V але при 14V він вже перегрівається. Струм спокою 15мА, спрацювання 30мА. Вмикається схема при вімкнені запалення.

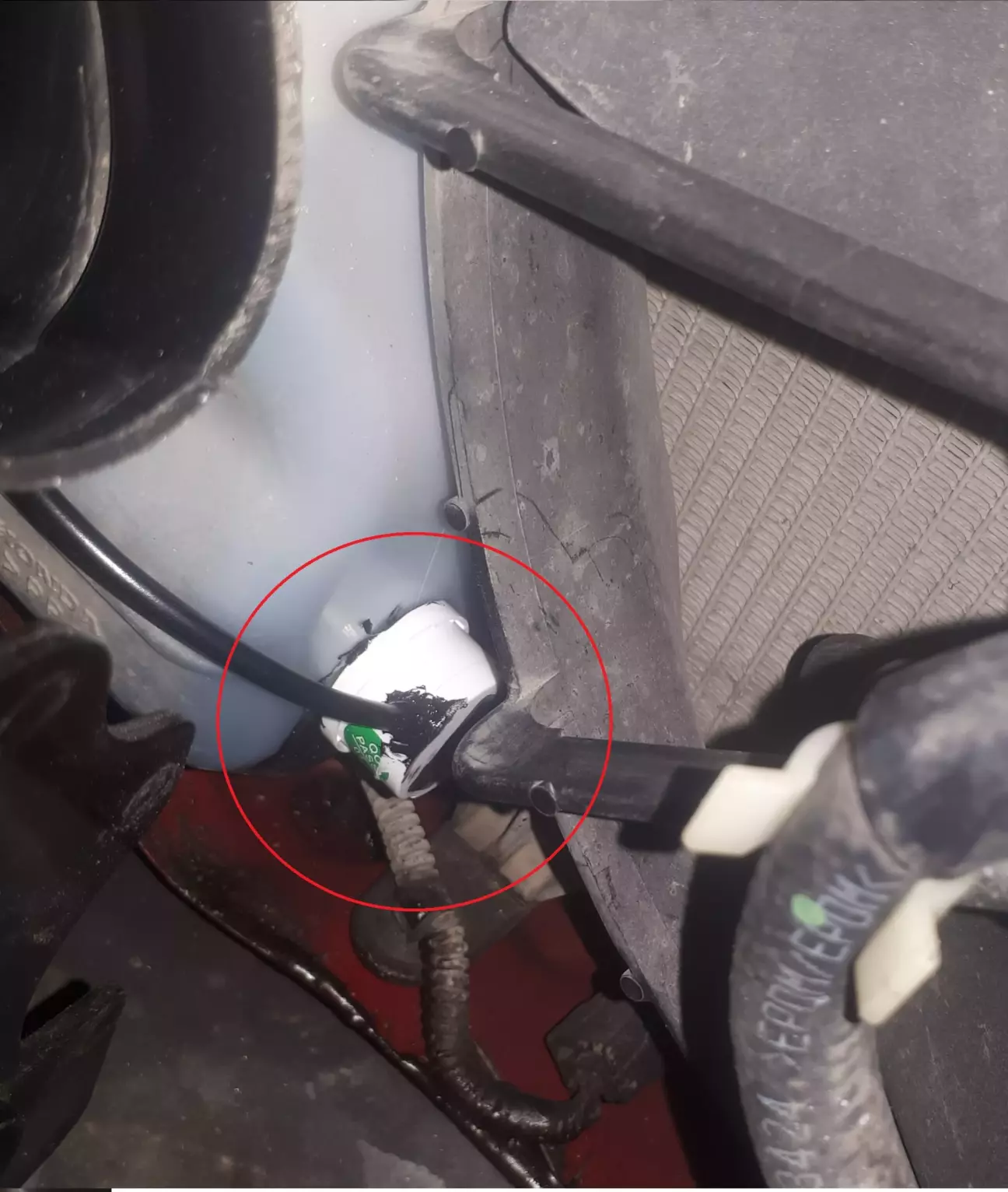

Місце установки вийшло десь на рівні 1/3 ємності бачка
