Переробка блоку Simos 7PP в 7.8 CHGA Octavia A5

Колись давно одному мудрому творцю прийшла в голову гарна ідея сховати блок керування двигуна під жабо. Так він породив для авто ВАГ групи проблеми з електронними блоками ДВС, які переслідують їх власників.

І один із таких невдалих блоків під назвою Simos встановлювали і на Skoda A5.

В даному випадку авто притягнули з проблемою - ДВС не стартує, помилок не має. При обертанні стартера датчик колінвалу не показує обертів мотора.

Після всіх перевірок приходимо до того, що винен блок керування.

Взагалі у блоків Simos 7 через невдалі виготовлення та розміщення з часом вода проникає в корпус та пошкоджує між платні доріжки. Це ремонтується, але не завжди є доцільно.

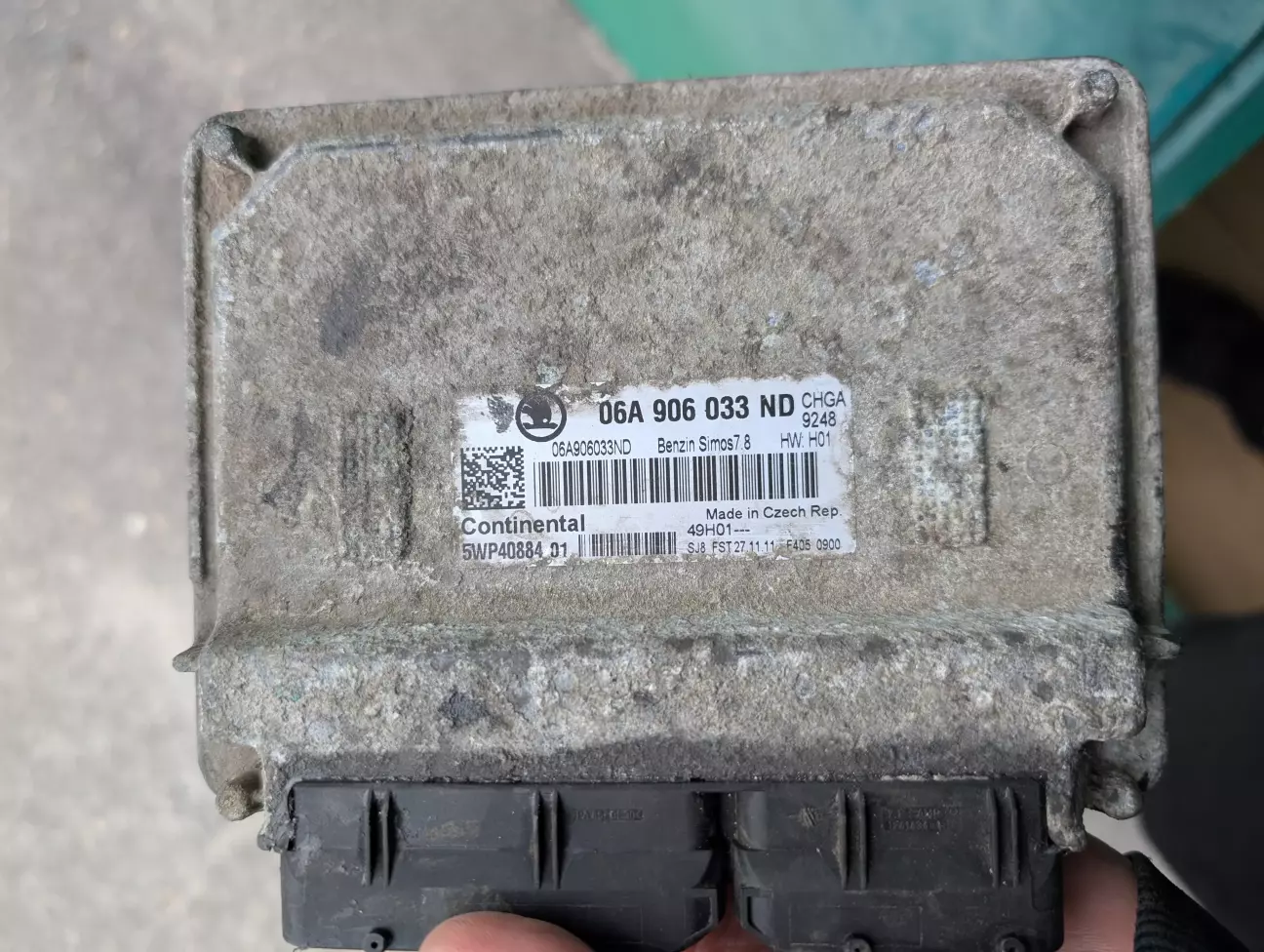

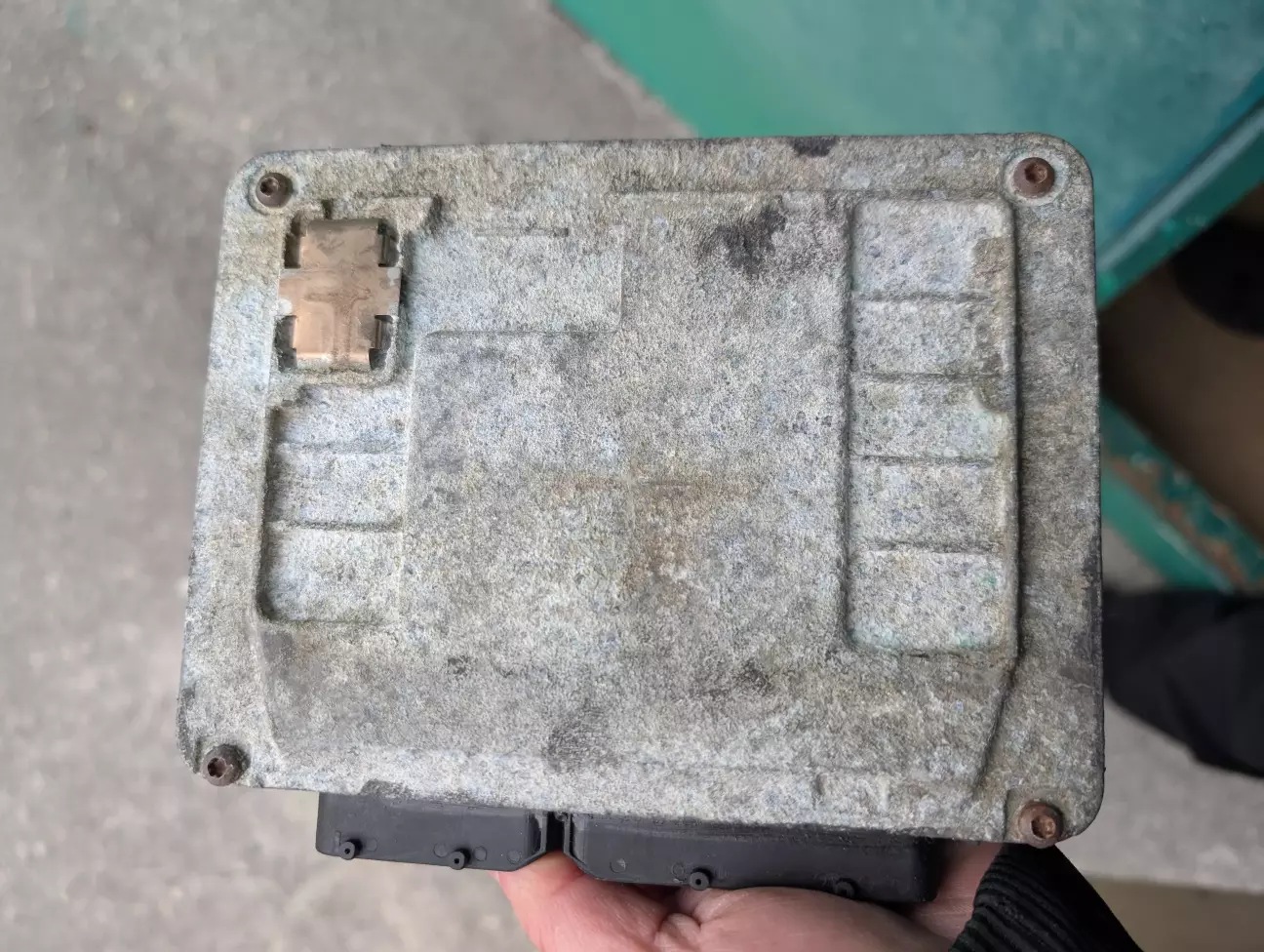

Блок виглядав так:

Інша біда цього авто в тому, що з завода він підтримує роботу на бензині і газі. Bifuel коротше. І завдяки тому, що блок рідкісний та ще й дохнущий - знайти його важко та дорого. Тому розповім як це можна обійти.

Взагалі наступна інформація стосується всіх блоків Simos 3xx та 7XX.

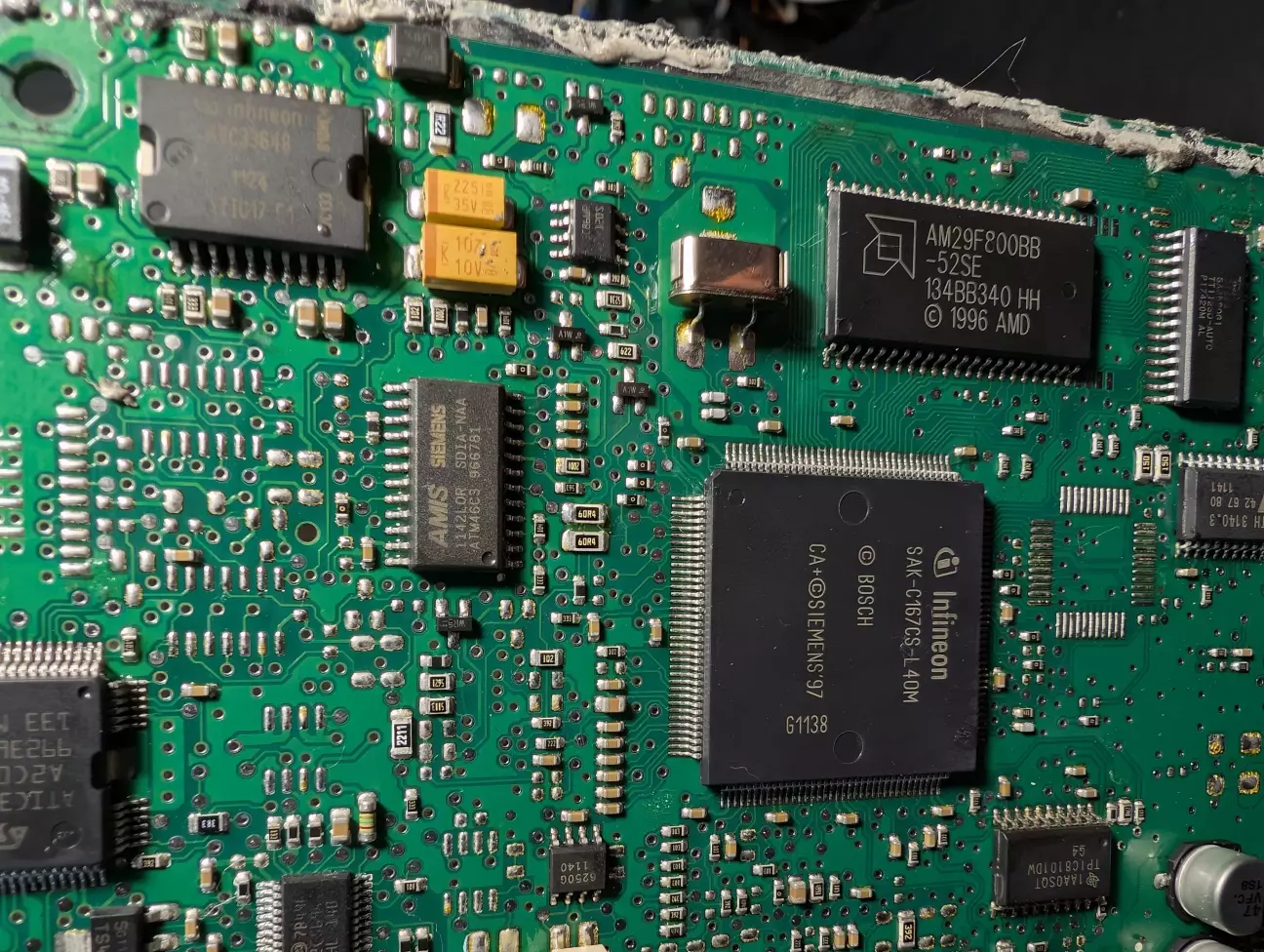

Тож що ми бачимо в середині?

В центрі блоку процессор SAK-C167CS-L40M версія на 40MHz. Працює з зовнішньою флеш AM29F800BB об'ємом 1Мб.

ЕЕПРОМ у сімосів 93C86.

Тож для клонування блоку нам достатньо перенести в другий блок данні(або перепаяти мікросхеми) флеш та еепром.

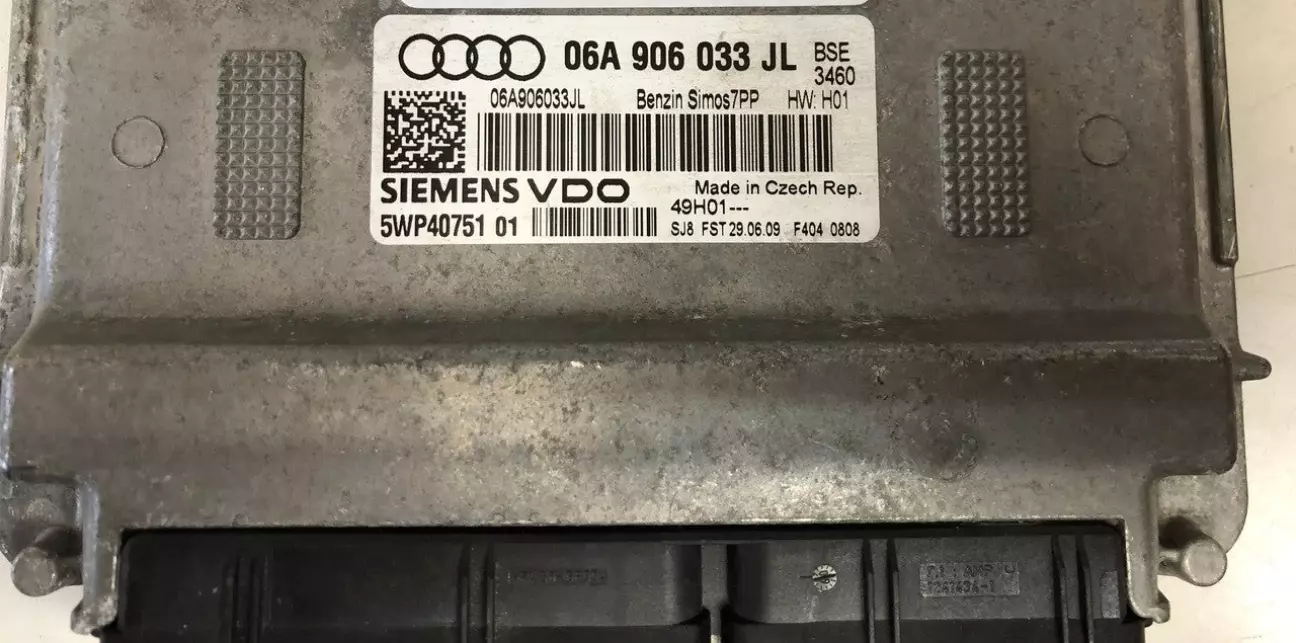

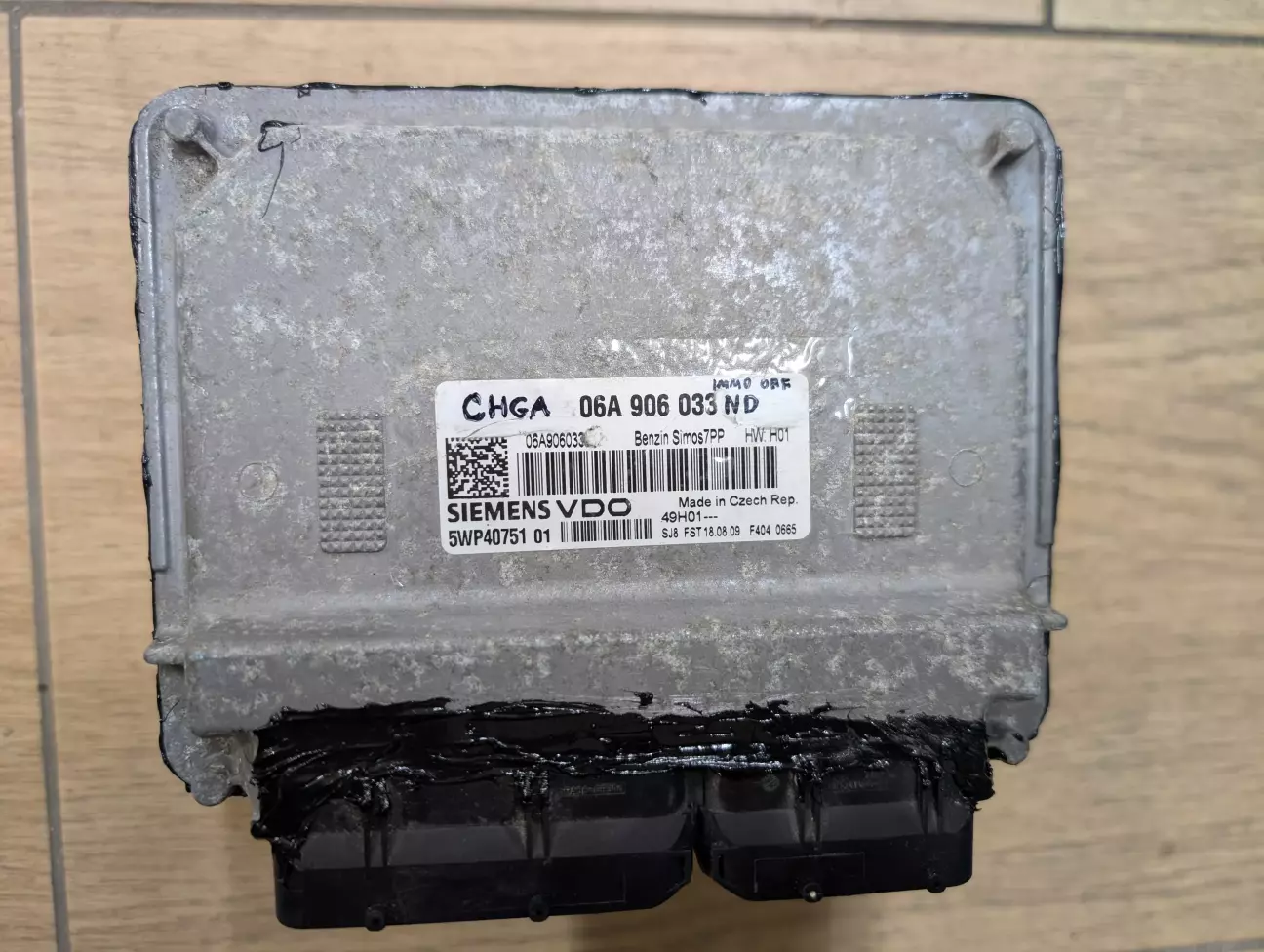

Придбавши блок від Ауді А3 Simos 7PP 06A906033JL виявляється, що начинка у них абсолютно ідентична.

Данні переносив за допомогою программатора RT809H.

Якщо ж, наприклад, взяти блок Simos 7.1- то він трохи відрізняється начинкою.

Процессор SAK-C167CS-LM на 25MHz та флеш AM29F400BB на 512Кб.

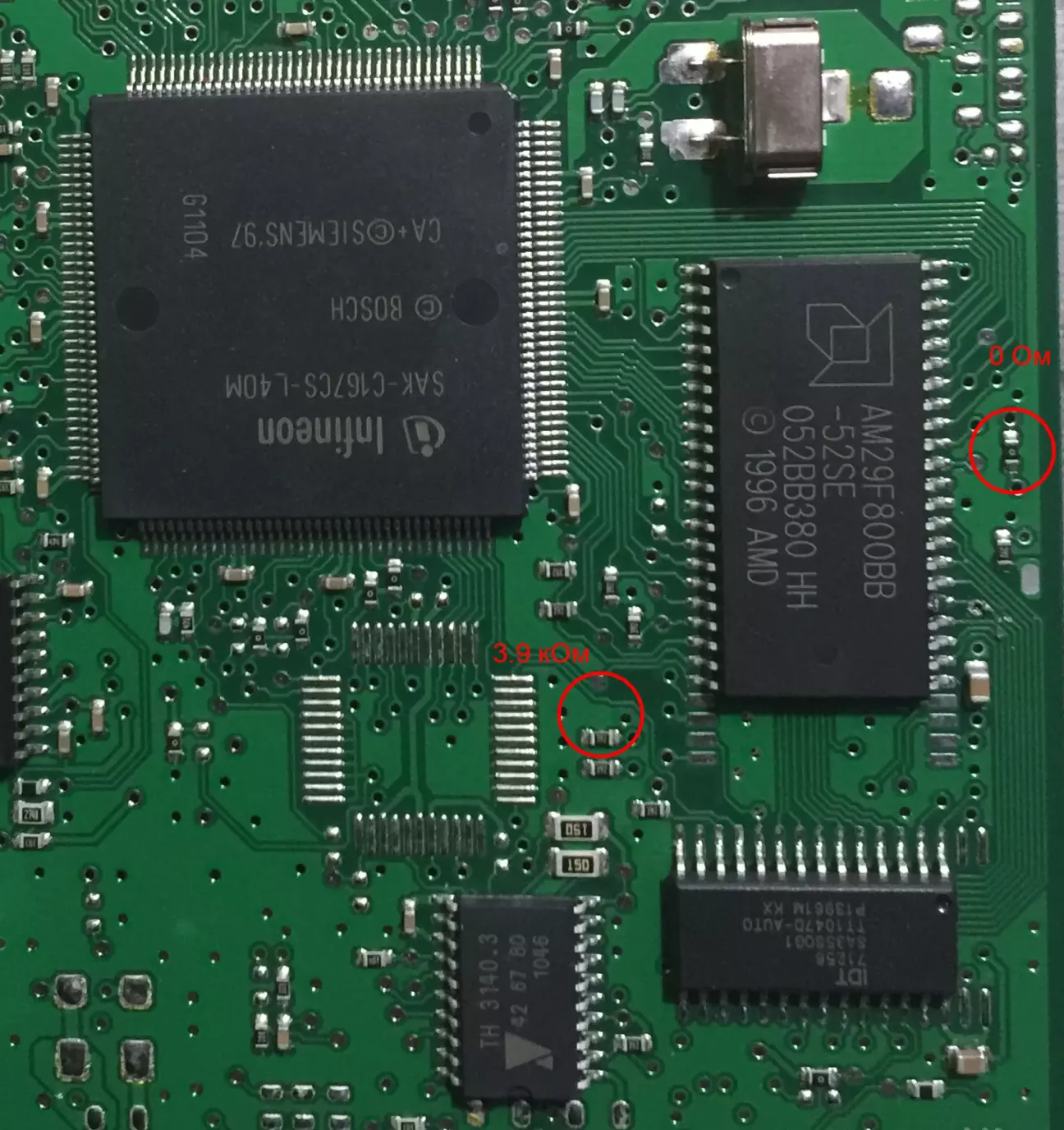

Якщо так подумати, то можна було б спробувати переставити флешку, бо зустрічав на драйві статтю де чувак для заміни прошивки переставив більшого об'єму (400 на 800) та добавляв 2 резистора, щоб вона працювала.

Окремо скажу по immo off.

Секретний інгредієнт секретно-інгредієнтного супа вам ніхто розповідати не буде. Тому, завжди потрібно витрачати купу часу на пошуки. Хоча, як завжди  секрет простий, як горіння НПЗ на росії.

На просторах інтернету викладена безкоштовна программа Immo Universal Decoding tool v3.2.

Лінк на программу

mega.nz/file/yNEHnY6J#mSqRwFSvcmSzMuAFhP8YS9NfGNK2xw1S0Ck9HVpRkbE

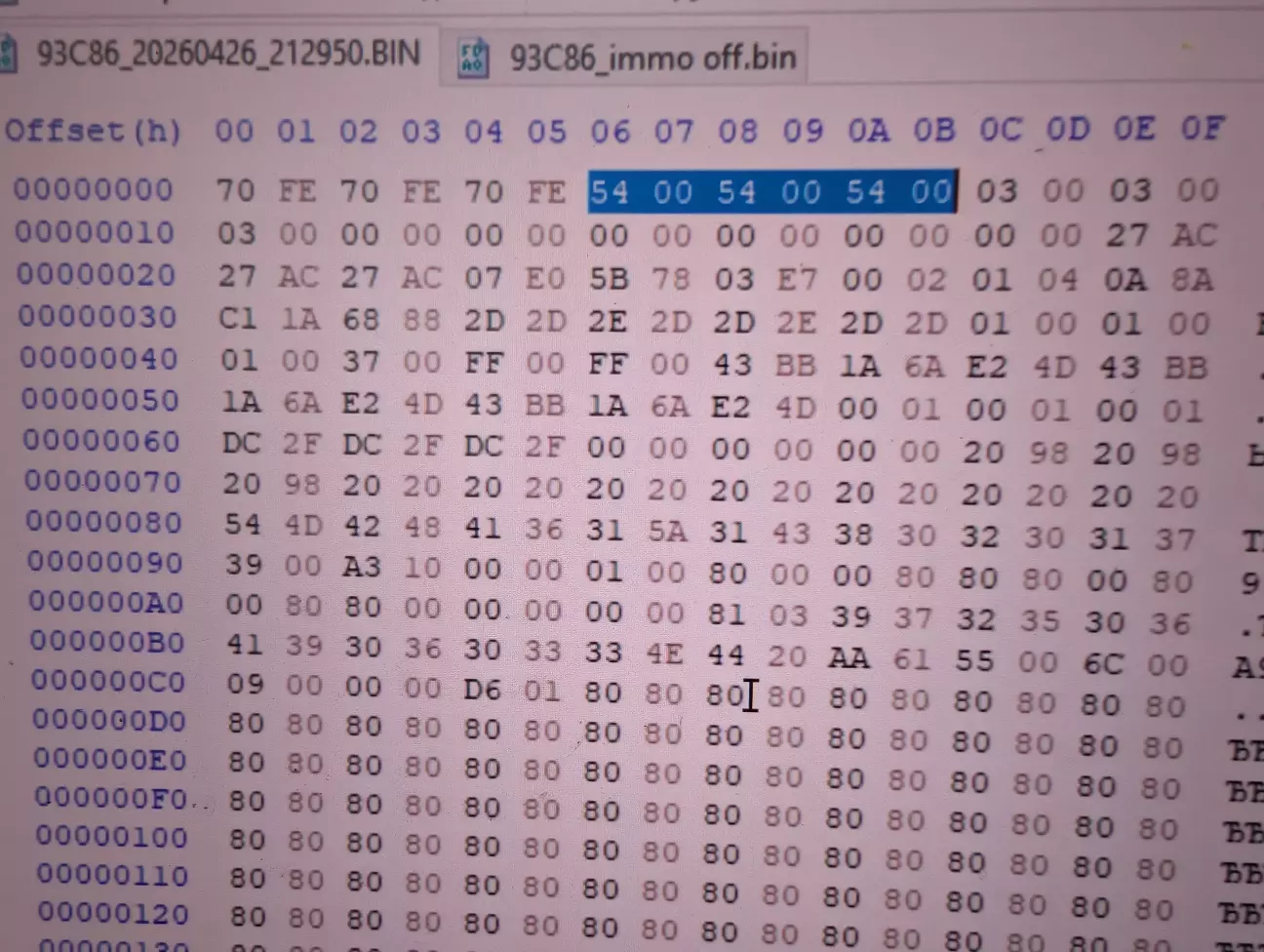

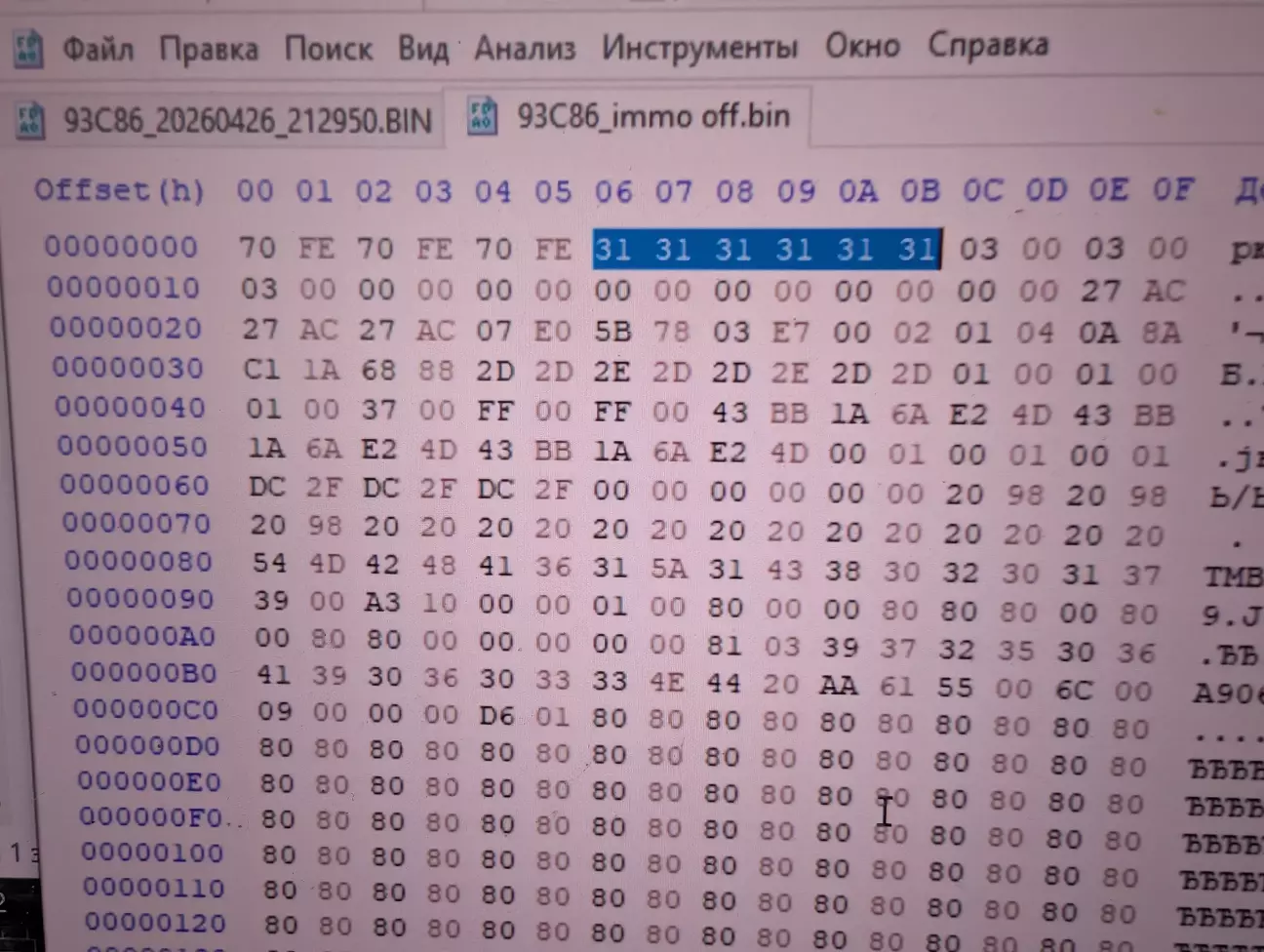

Але для її роботи потрібен Windows XP x32 або максимум Win7 x32.  Тому, протер від пилу свого дідуся Panasonic CF74 та запустив цю прогу. Їй достатньо згодувати ЕЕПРОМ 93С86 і вона зробить свою справу. Я ніколи нею не користувався, тому, проаналізувавши що вона робить, зрозумів - вона і на хрін тут не потрібна. Що робить ця прога? На 3х різних дампах результат один- замінює значення байтів 06-0В на 31.

Тому, на майбутнє, достатньо просто HxD редактора наприклад. До речі, після імо офф не було помилок ні на приборці, ні б в блоці ДВС.
