Брелок

Після купівлі автомобіля я зіткнувся з проблемою: один ключ був повноцінним і робочим, а іншим можна було лише механічно відчинити двері. Завести двигун або скористатися кнопками дистанційного керування центральним замком (ЦЗ) не виходило.

Етап 1. Оживлення іммобілайзера

Першочерговим завданням було зробити так, щоб обидва ключі заводили авто. У майстерні зчитали код із робочого ключа та записали його на новий чип-транспондер, який встановили у другий ключ. Тепер обидва ключі однаково заводили машину. Це було швидке рішення, яке не потребувало втручання в програмування «мізків» автомобіля.

Етап 2. Керування центральним замком

Оскільки я хотів встановити доводчики вікон та сирену для звукового підтвердження, я вирішив не клонувати брелоки у майстра, а встановити сторонній блок керування. В авто вже була стара проводка від попередньої сигналізації, тому монтаж нової системи пройшов швидко. У комплекті йшло два брелоки.

Етап 3. Момент істини у майстерні

Згодом естетика взяла гору: ходити з додатковими брелоками на ключах не дуже солідно. Для нарізки лез я знову звернувся до майстерні, і спілкування з майстром докорінно змінило мою стратегію. Я зрозумів, що оригінальна система Mazda з динамічним кодом значно надійніша за бюджетний Китай.

Підгледівши марку обладнання, яке майстер використовує для програмування, я з’ясував, що на ринку повно доступних інструментів для самостійної роботи. Мені просто «зачесалися руки» розібратися в процесі самому. Я прийняв рішення повернутися к штатному центральному замку та запрограмувати брелок власноруч.

Етап 4. Прошивка брелока власноруч

Для реалізації задуму я замовив:

• KeyDIY (версія Mini) для Android — компактний модуль, який через смартфон прошиває плати ключів. Батарейку 2032 треба докупити окремо!!!! Не йде у комплекті

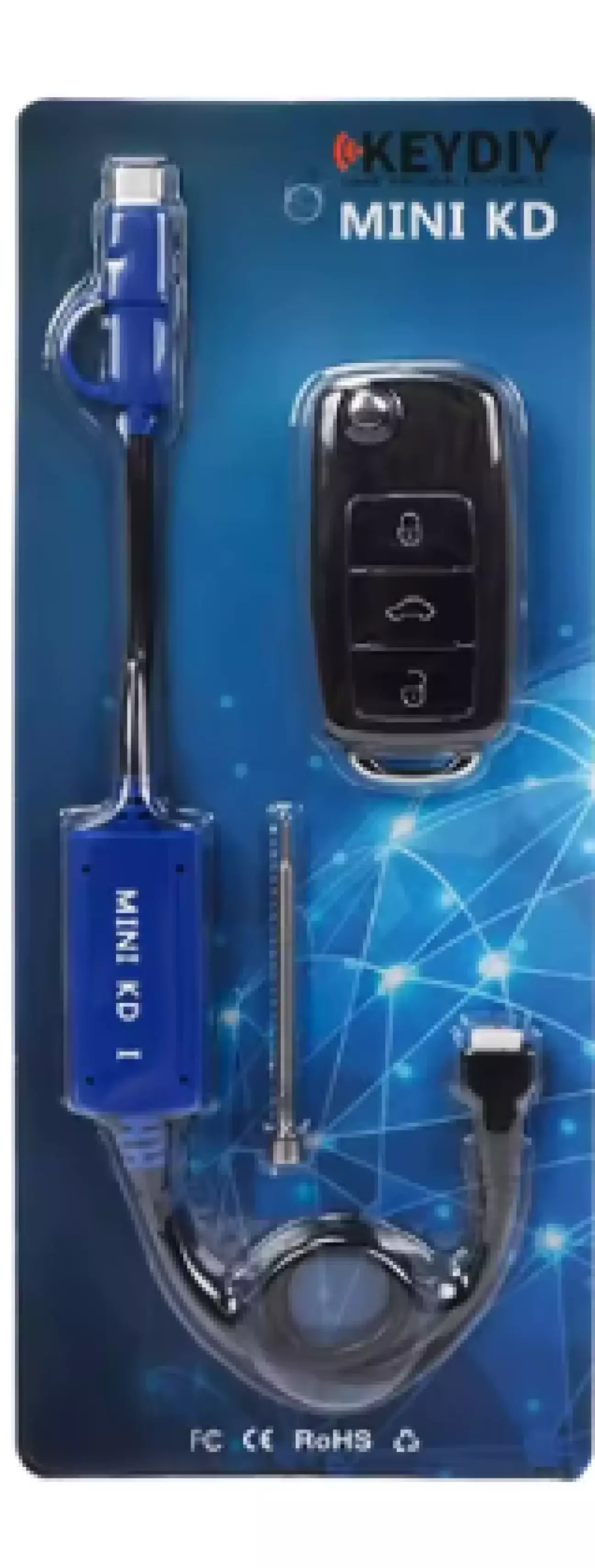

  Комплект постачання

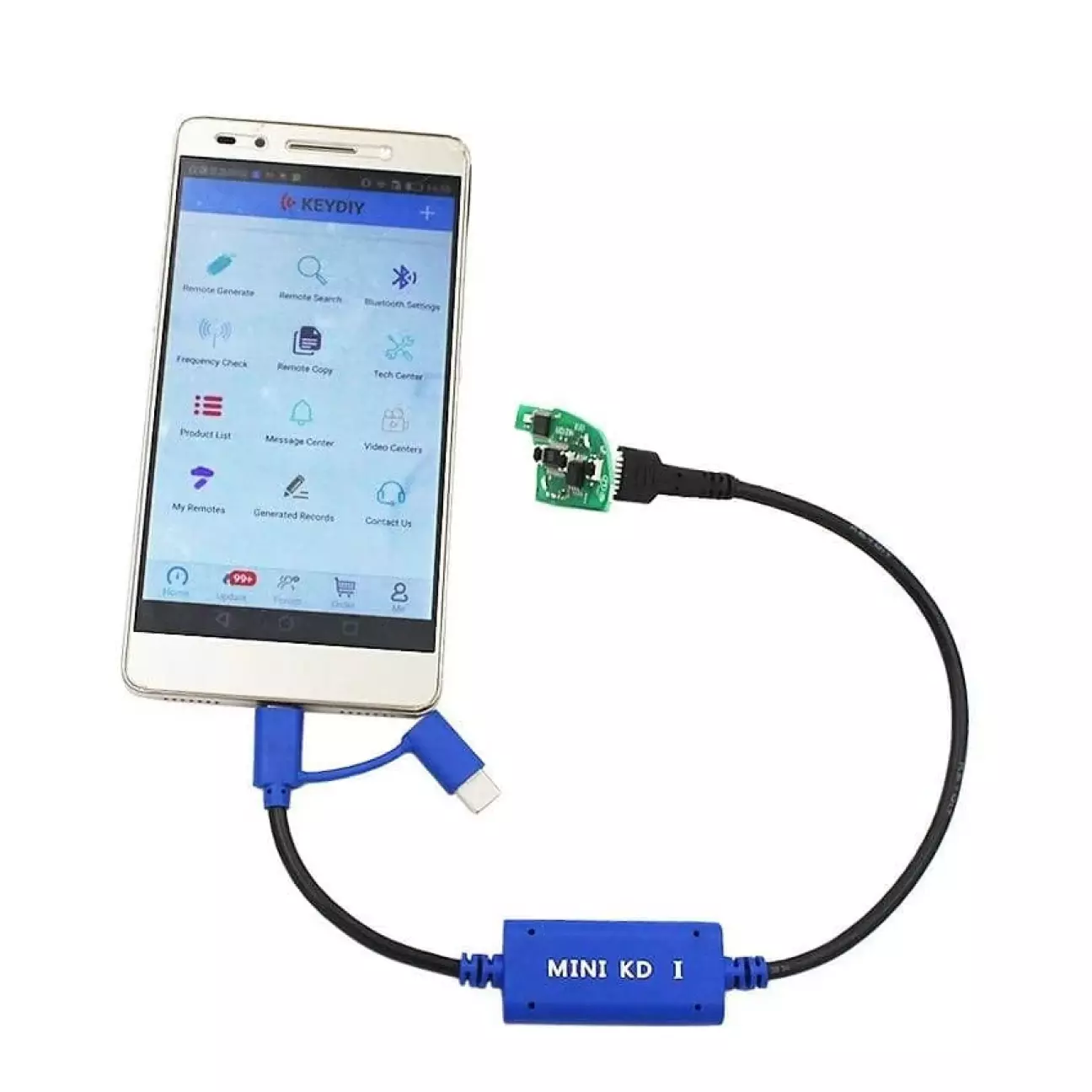

Підключаємо KD-Mini до смартфона. Скачуємо та запускаємо додаток Mobile KD. Свисток має засвітитися, сигналізуючи про готовність.

• У додатку заходимо в меню Remote Function -> Mazda і шукаємо свою модель та рік випуску (або шукаємо за ідентифікатором оригінальної плати, наприклад мені підійщов 41521).
• Вставляємо плату нового ключа в роз'єм програматора (або підносимо, якщо це бездротовий варіант) і натискаємо Generate. За кілька секунд софт запише потрібний протокол на чип. Тепер пустишка «думає», що вона — оригінальний ключ Mazda.

Етап 5. Процедура «прив’язки» брелока до Mazda

Щоб прописати брелоку систему, потрібно виконати так званий «танець Mazda»:

• Відчинити двері водія (інші мають бути зачинені).

• Тричі ввімкнути/вимкнути запалювання протягом 10 секунд (залишити ключ у замку).

• Тричі натиснути на кінцевик дверей водія (відчинити/зачинити двері).

• Автомобіль клацне замками — це означає, що режим навчання активовано.

• Двічі натиснути будь-яку кнопку на новому ключі, а потім так само на старому.

• Витягнути ключ із замка.

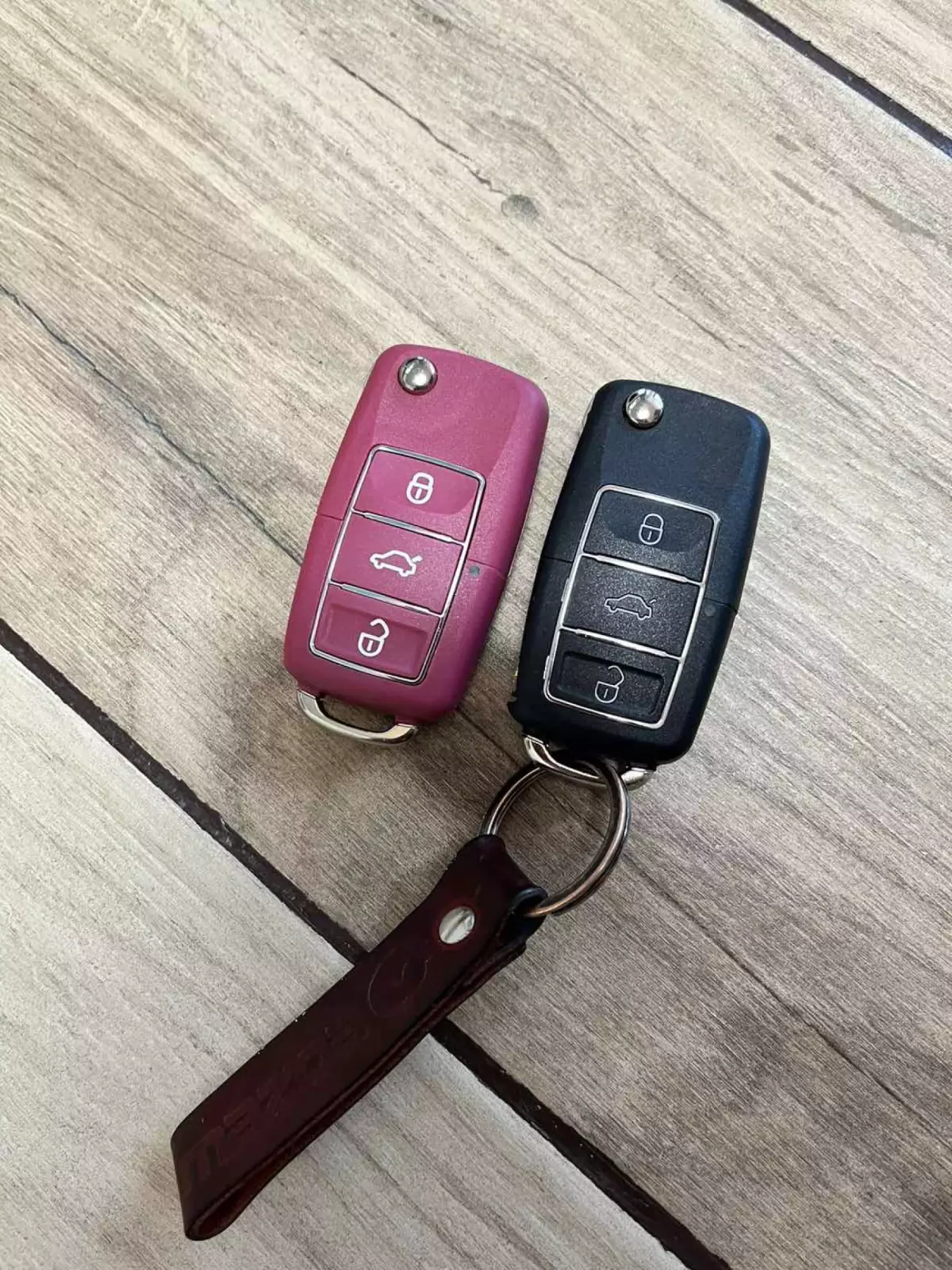

Бонус: Мій рідний ключ мав лише дві кнопки. Нова заготовка KeyDIY прийшла з трьома. Після прошивки виявилося, що кнопка багажника повністю робоча! Штатна система Mazda підтримувала цю функцію, а новий ключ просто «розкрив» її потенціал.

Плани на майбутнє: Mazda + Arduino

На сьогодні я маю ідеальну базу: всі потрібні дроти виведені в одне місце. Тепер я планую доповнити штатний блок Mazda системою на базі Arduino. Вона буде перехоплювати сигнали з ЦЗ та кінцевиків, керувати доводчиками вікон, світловою та звуковою сигналізацією. У перспективі Arduino стане логічним центром для реалізації дистанційного запуску двигуна.
