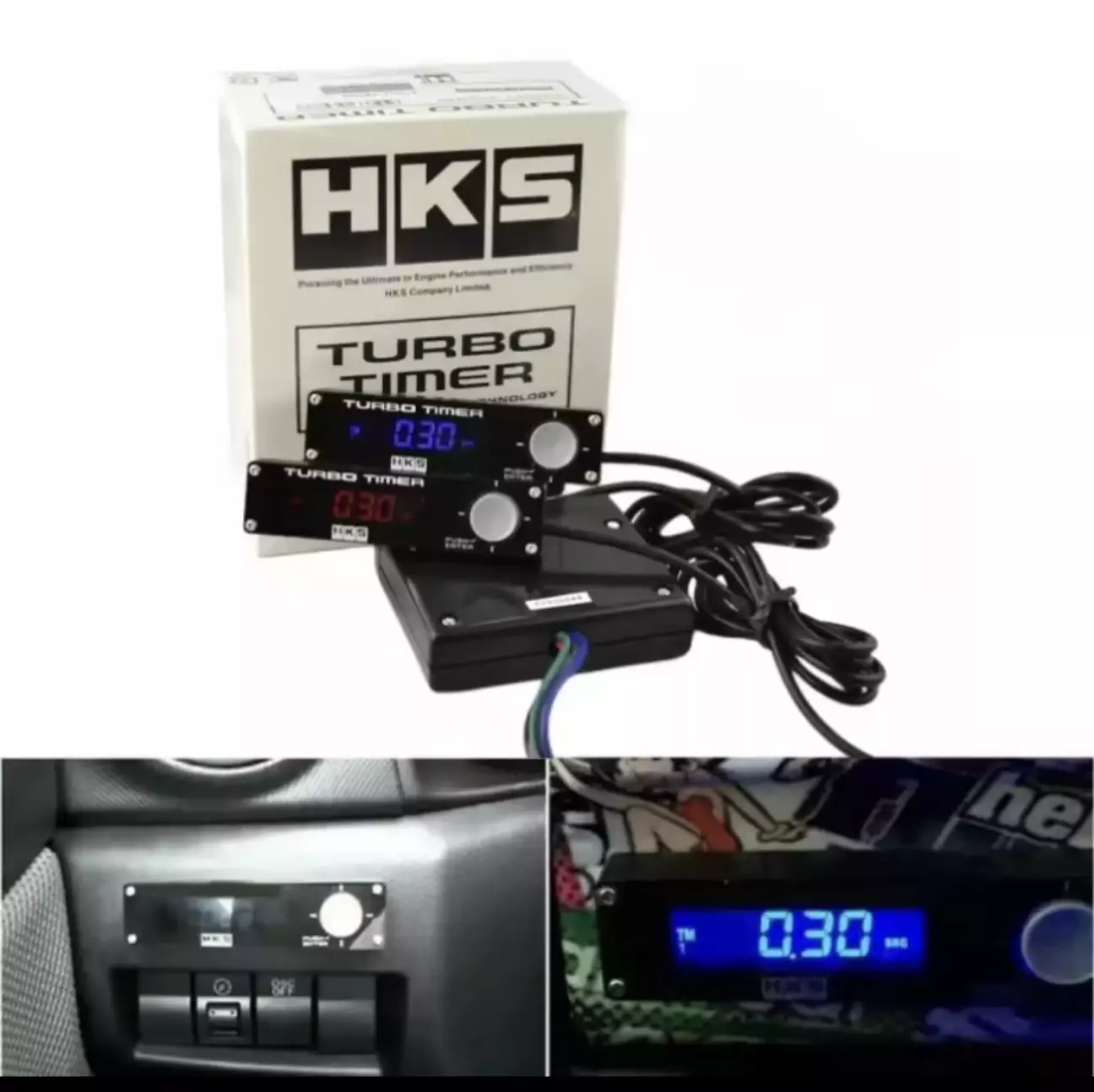

Установка Турботаймер c Aliexpress

Всем Привет. Было решено приобрести турботаймер, так как на другой машине реализован через сигнализацию(ее просто тогда не подключили), и понял что надо тоже установить и на Нубиру. По итогу приехала она еще прошлым летом и появилось время что уже пора;)

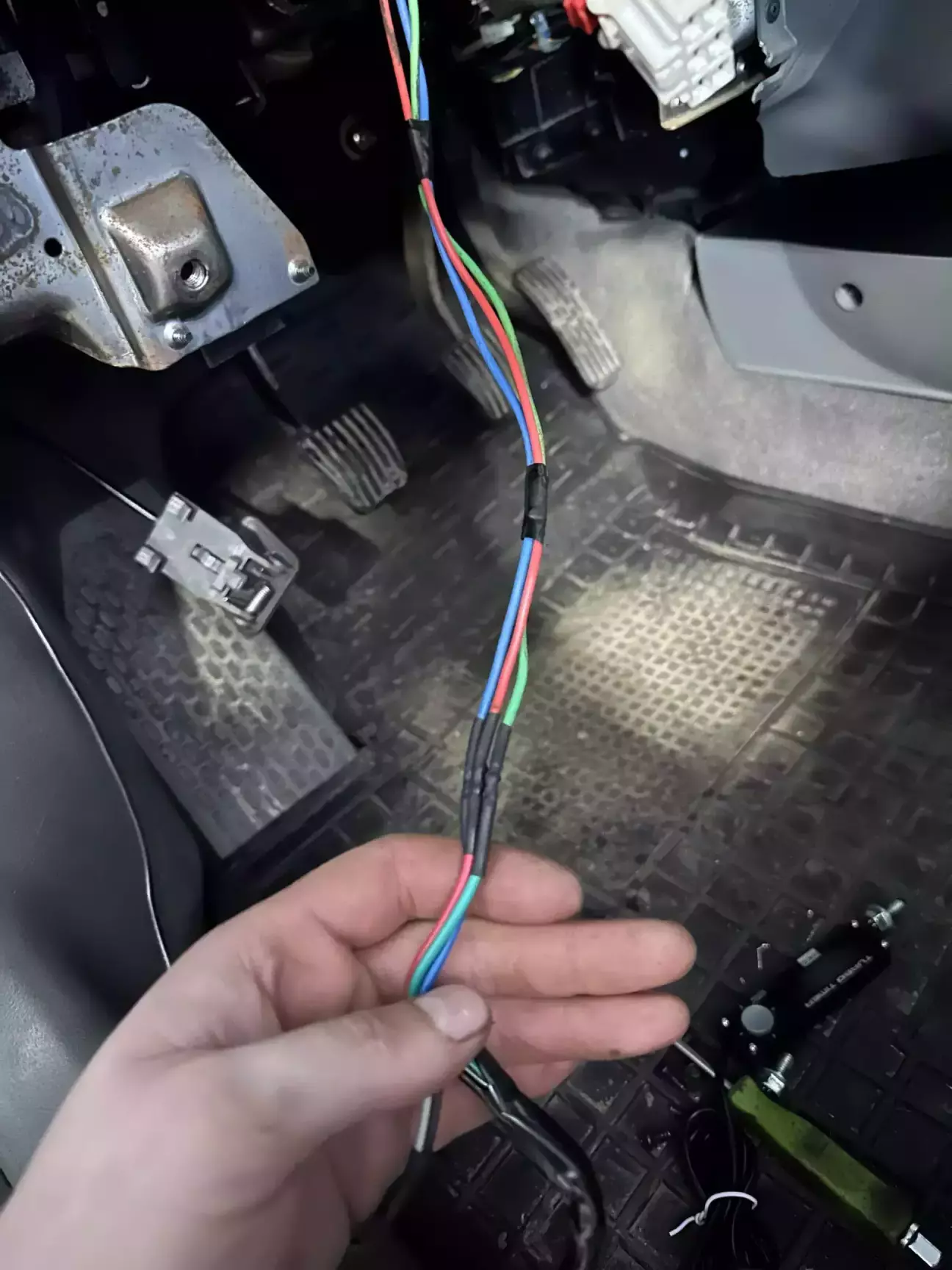

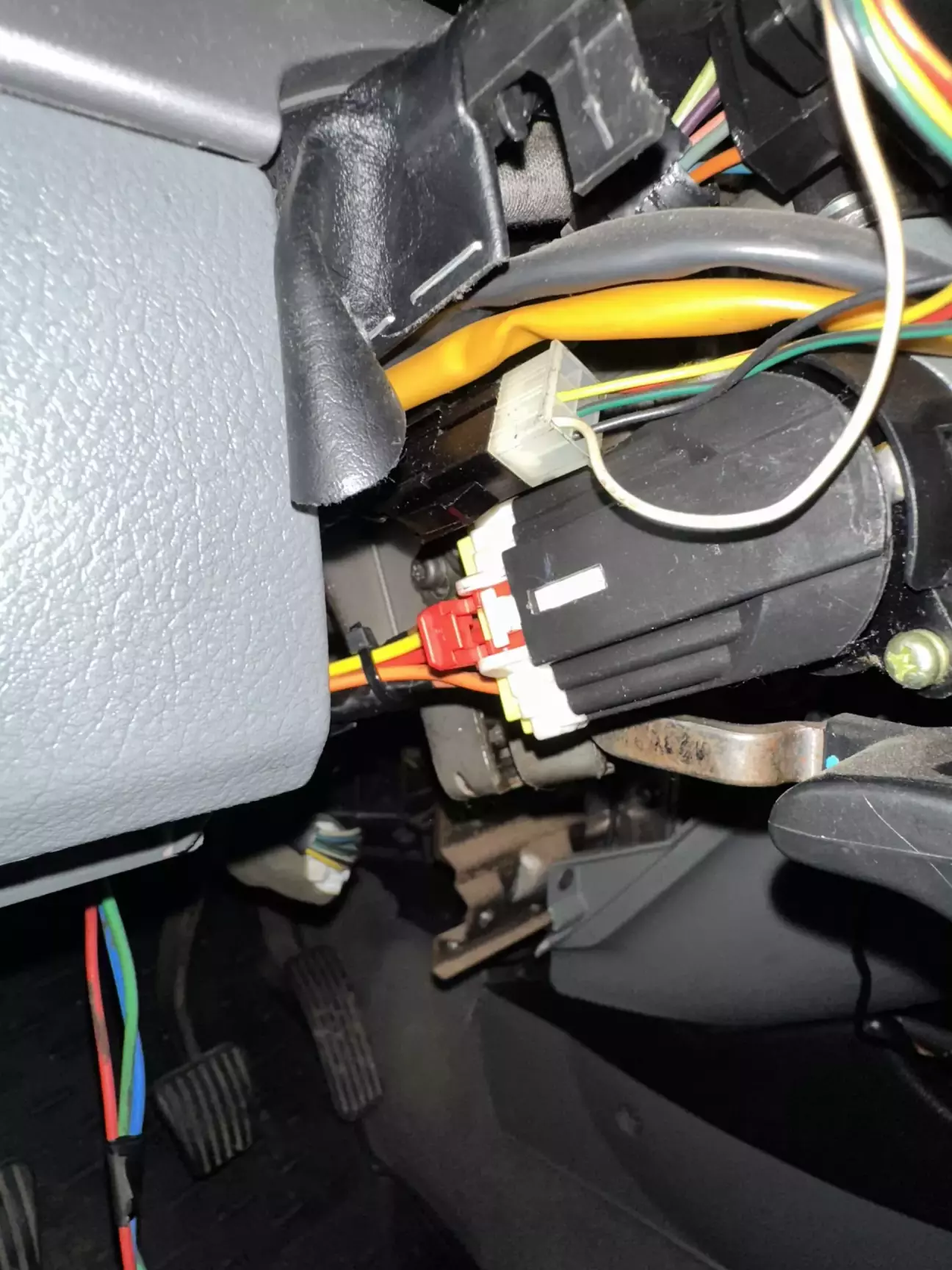

Ну вообщем все разбираем(благо не много), добираемся до замка, снимаем разьем и начинаем подключение+пайка)

Теперь что куда. Подключение не сложное:

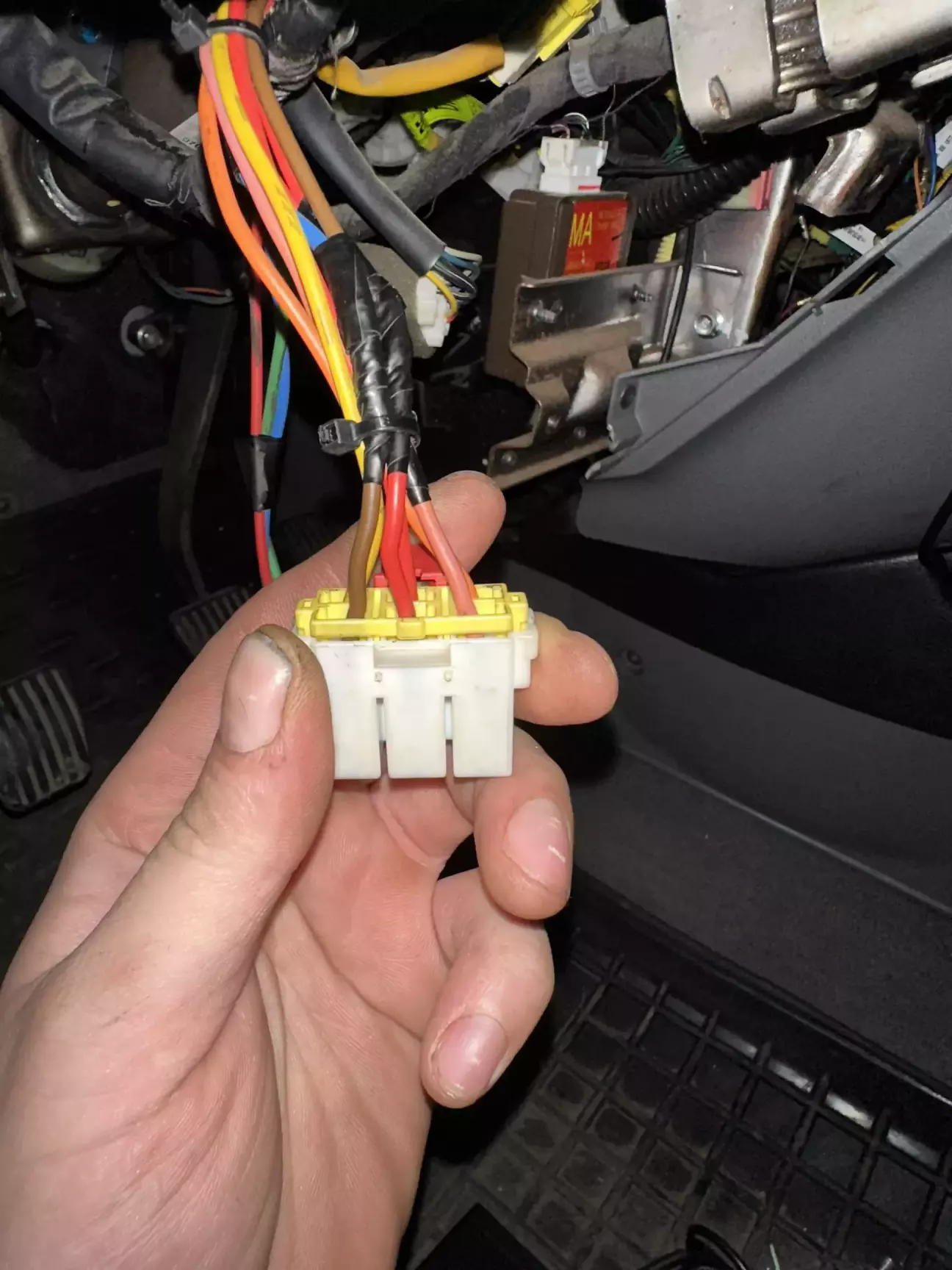

В разьем которые заходят 6 проводов нам нужны 3(все они на одном ряду ближе к рулевой колонке)

Коричневый-ACC(accessories)

Красный- Питание +12V

Фиолетовый- Зажигание(ignition)

ВАЖНО: В моем случае был фиолетовый, на нем не должно пропадать питание во время запуска стартера. Лучше взять индикатор и перепроверить. Но думаю ничего там не измениться.

Теперь провода на самом блоке турботаймера:

Зеленый - Зажигание(ignition)

Красный - Питание 12V

Синий - AСС(accessories)

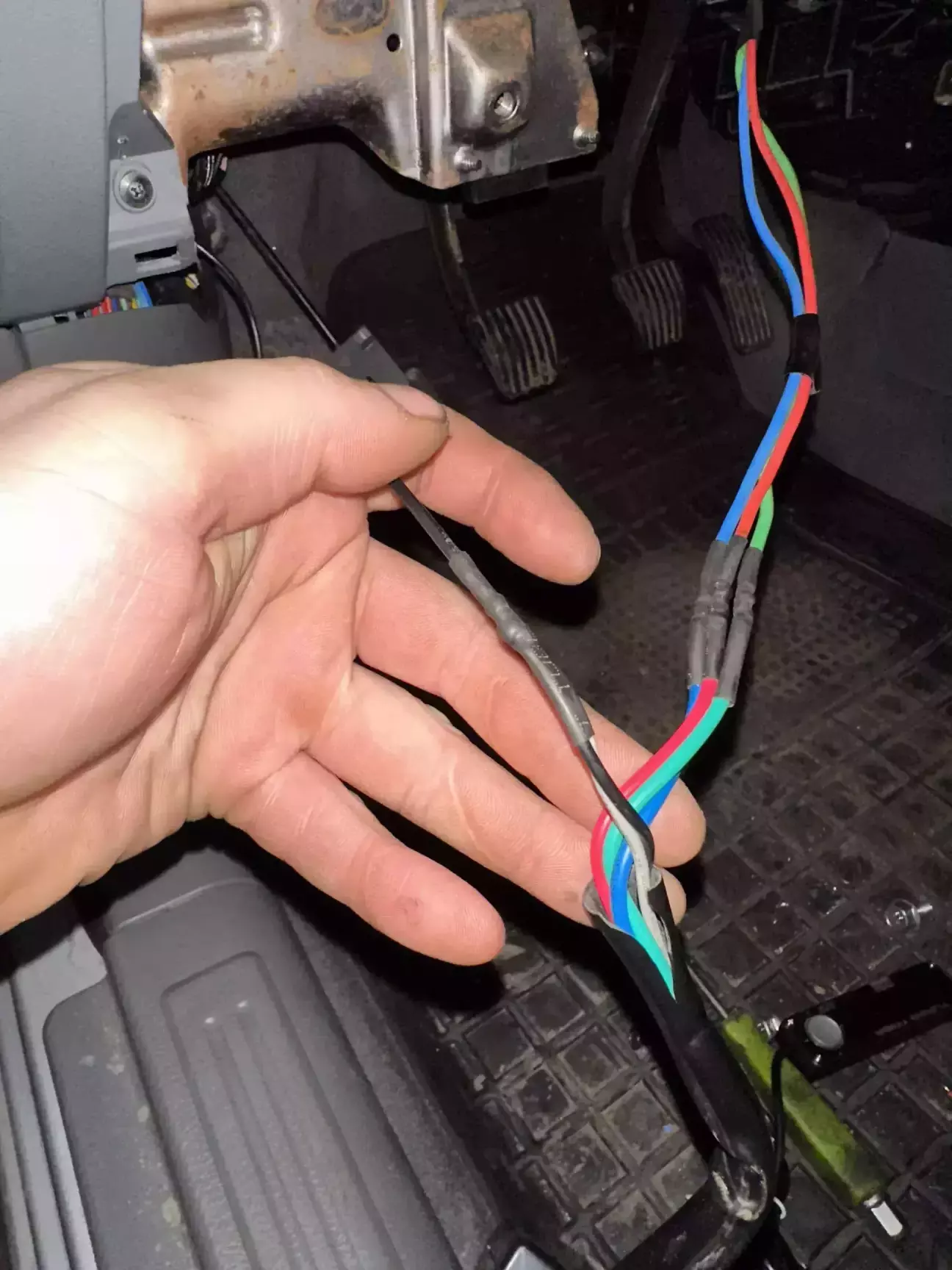

По итогу останется у вас еще 2 провода:

Черный - Масса

Серо-черный - к лампе ручника

Я подключил их вместе что бы он у меня активизировался без поднятие ручника

По итогу результат, сразу все заработало. Единственно будет то, что когда вы будете глушить ее она будет ронять обороты(то есть будет переход на турботаймер и будет заново включать зажигание)И тоже многие пишут что именно на этой модели происходит такой ефект. Если вас такое не устроит то лучше уже взять сигнализацию и подключить турботаймер(там этого провала не будет)Но меня и так устраивает.

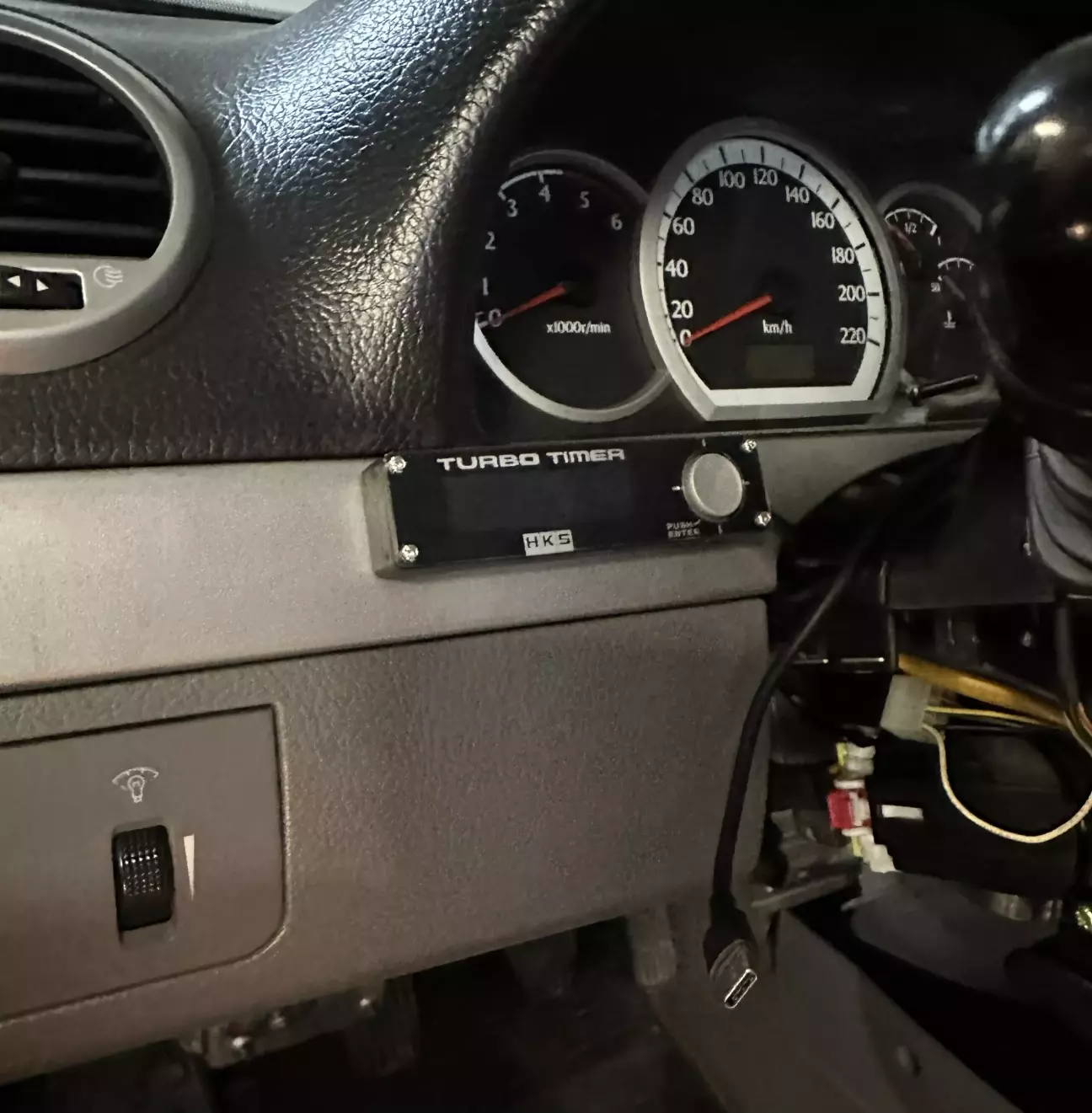

Ну и финал:

И самое главное. Если вам где то нужно ее заглушить сразу(допустим на заправке) можете не переживать, на пульте есть кнопка( она служит как настройкой пульта так и принудительной остановкой двигателя.
Думаю написал все что хотел. Вдруг кому то пригодится. Все удачи😉
