Нарешті зробив БК на приборці

З покупки машини в мене не працював бортовий комп'ютер, де я не шукав нічого не находив путнього по темі, і ось натрапив на статтю де описали распіновку приборной панелі.

Серый разъём на 30 пинов.
1.Сигнал не закрытых дверей (используется в Renault Clio III)
2.правый поворот
3.левый поворот
4.+ до замка зажигания постоянный плюс присутствующий в приборке в режиме ожидания
5. индикация ИММО
6.индикация не пристёгнутого ремня безопасности (используется в Renault Clio III)
7.пила\свеча накала используется для дизелей, провод есть, доходит до разъёма в блоке предов под капотом
8.Ближний свет фар
9.Дальний свет фар
10. индикация AirBag
11.Задний ПТФ
12.передние ПТФ
13.уровень омывающей жидкости
14.индикация заряда АКБ
15.обогрев ветрового стекла\зеркал (в зависимости от комплектации)
16.+ после замка зажигания
17. индикация аварийной температуры
18. индикация давления масла
19. Chek Enging (только у кого две лямды) или есть ESP
20. Сигнал датчика температуры О\Ж
21. уровень масла OiL OK (в зависимости от комплектации)
22.уровень топлива в баке
23.Сигнал датчика скорости (спидометр)
24., Общая масса
25. Масса датчика уровня топлива
26.масса датчика уровня масла
27.Габариты
28. индикация стояночного тормоза
29.индикация износа тормозных колодок
30. неисправность тормозной системы (малый уровень тормозухи)
Красный разъём на 15 пинов
1.индикация работа на газу GPL
2.низкое Давление в шинах
3.Обогрев лобового стекла
4.Тахометр
5.регулятор яркости подсветки
6.переключения режимов Б\К
7.СИГНАЛ О РАСХОДЕ ТОПЛИВА
8.индикация ошибки АКПП
9.сигнальная лампа Servise
10.сигнальная лампа Stop
11.не используется яйчейка пустая провода нет
12.индикация ESP
13. индикация Baby ok (детское кресло)
14. индикация ABS
15. масса\ручник\тормозная жидкость (в зависимости от комплектации)

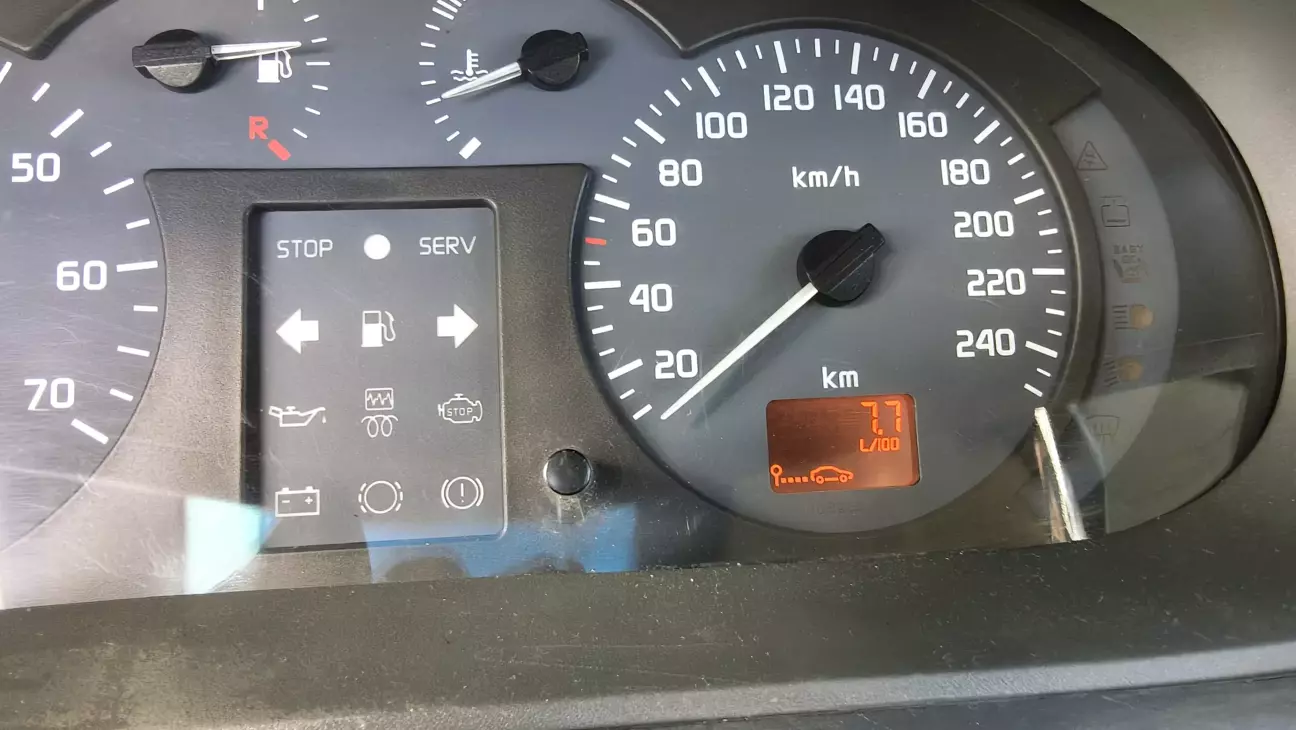

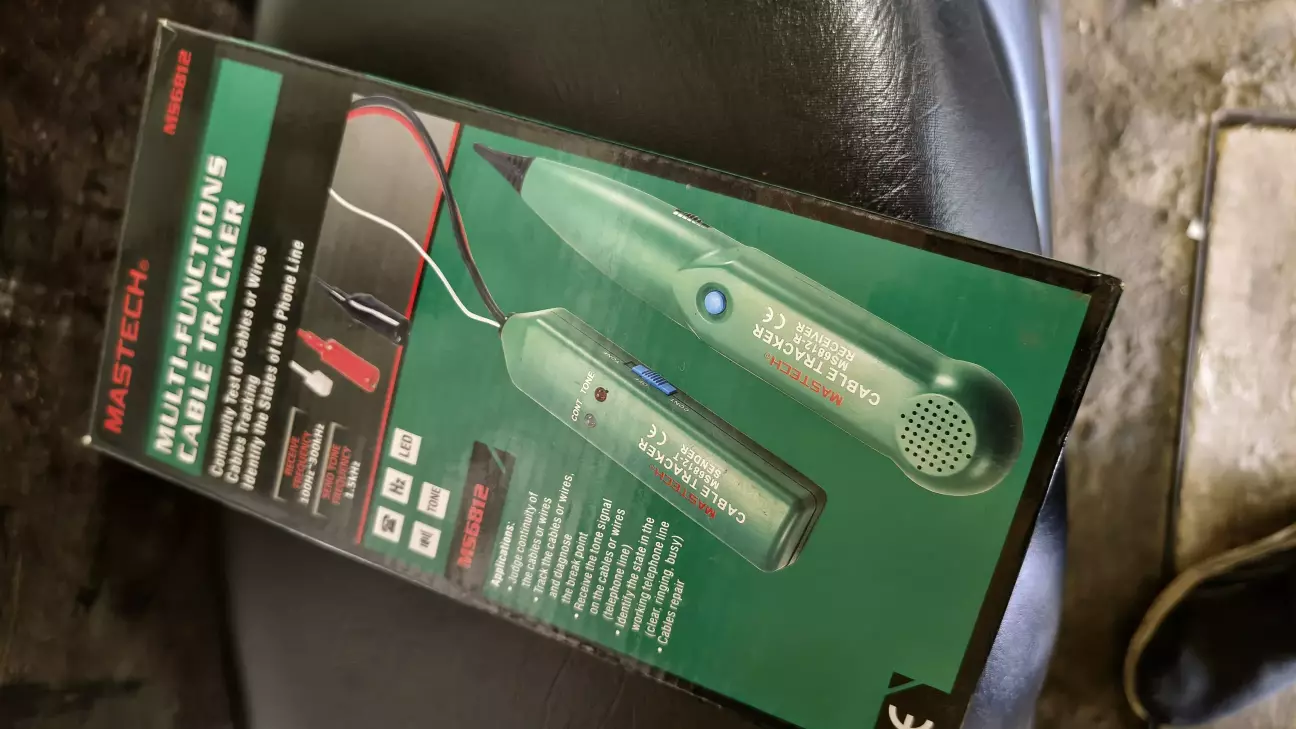

І скориставшись розпіновкою та пристроєм по пошуку скритої проводки найшов місце де провід був пошкоджений та сгнивший. Після ремонту вуаля все працює, і нарешті можна глянути середній розхід палива, бо миттєвий показує після 30км/год.
