Розпинування роз'єму 1K0972776 до блоку кнопок управління склом з водійських дверей Skoda Octavia A5 FL

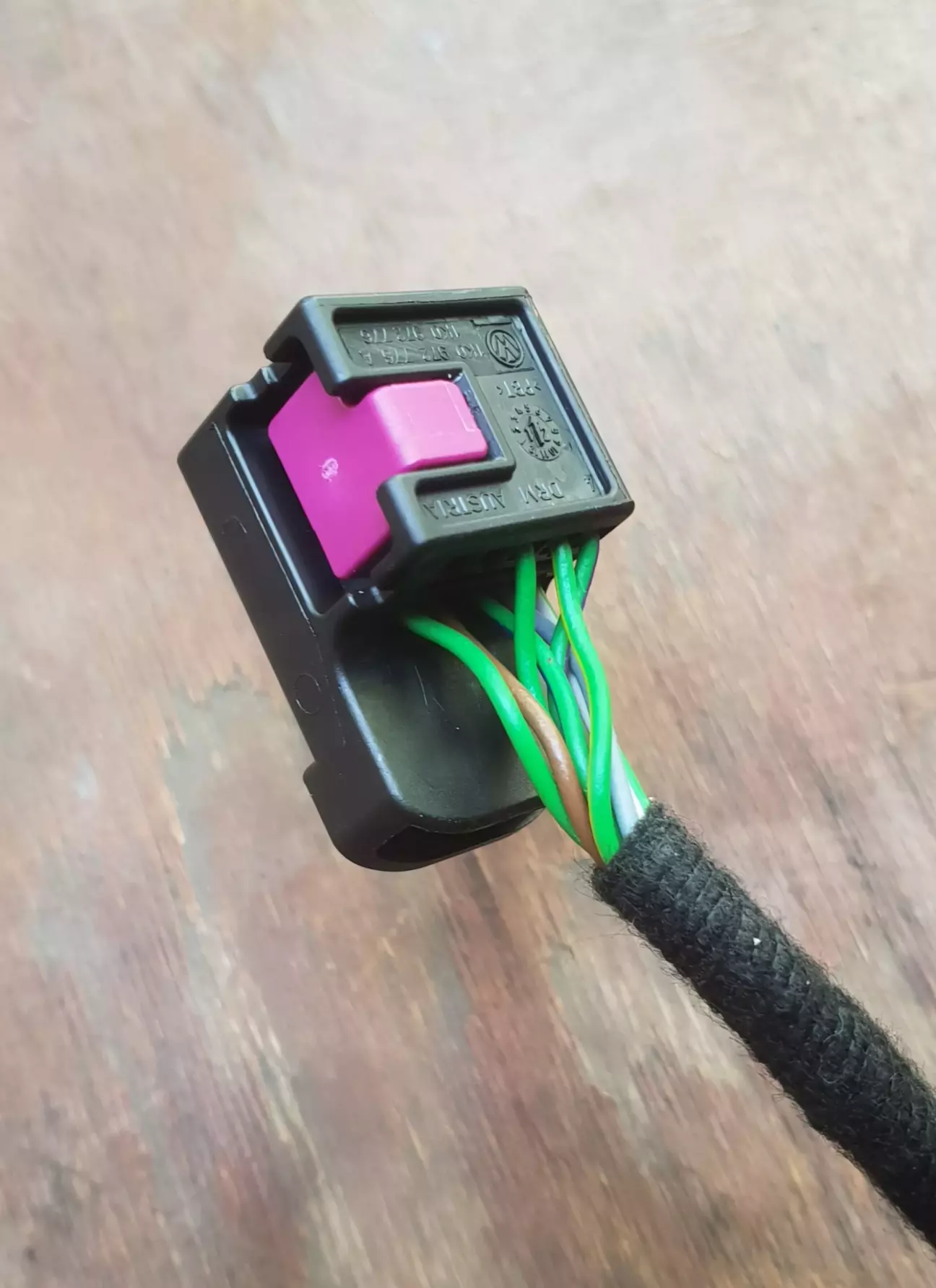

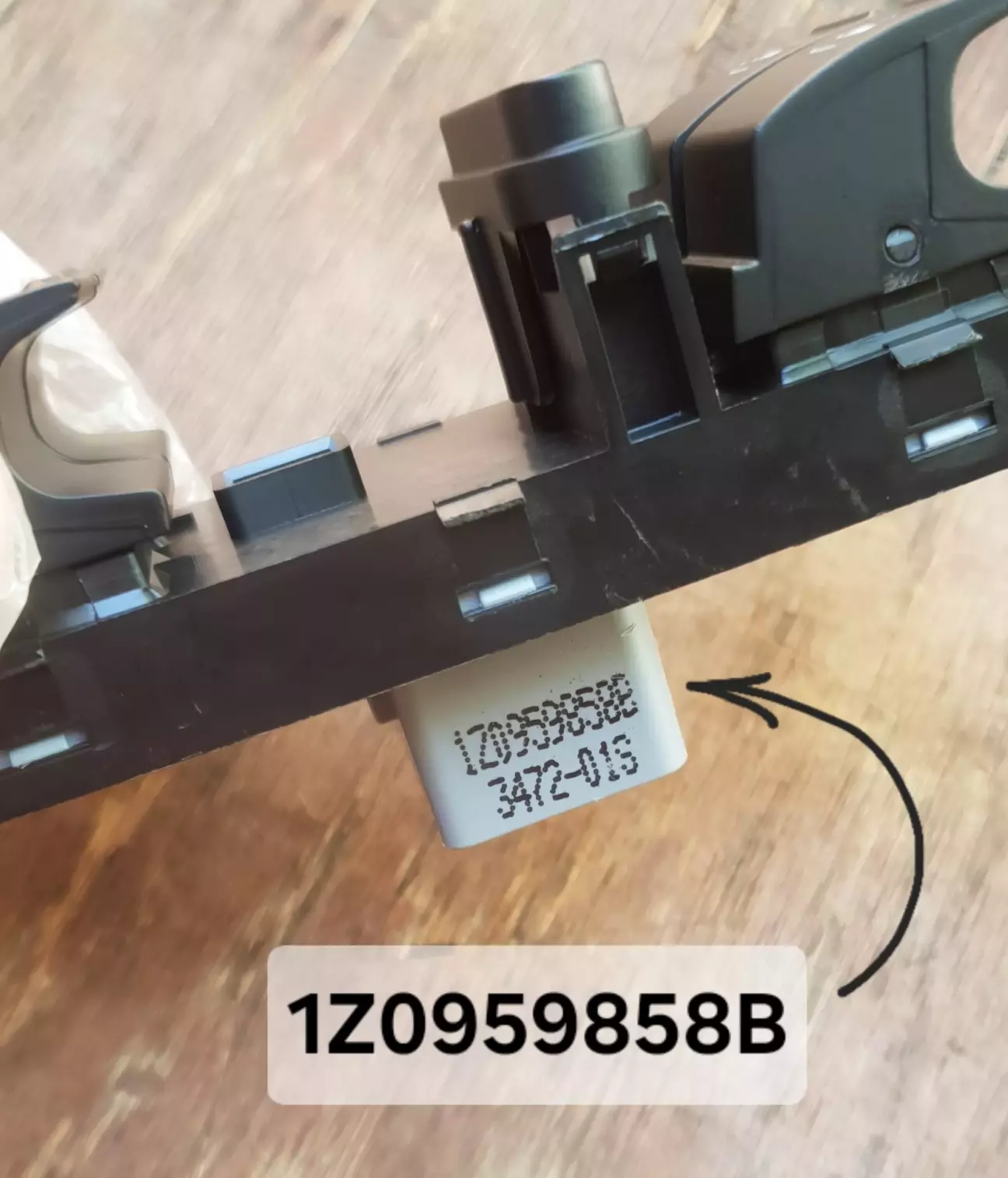

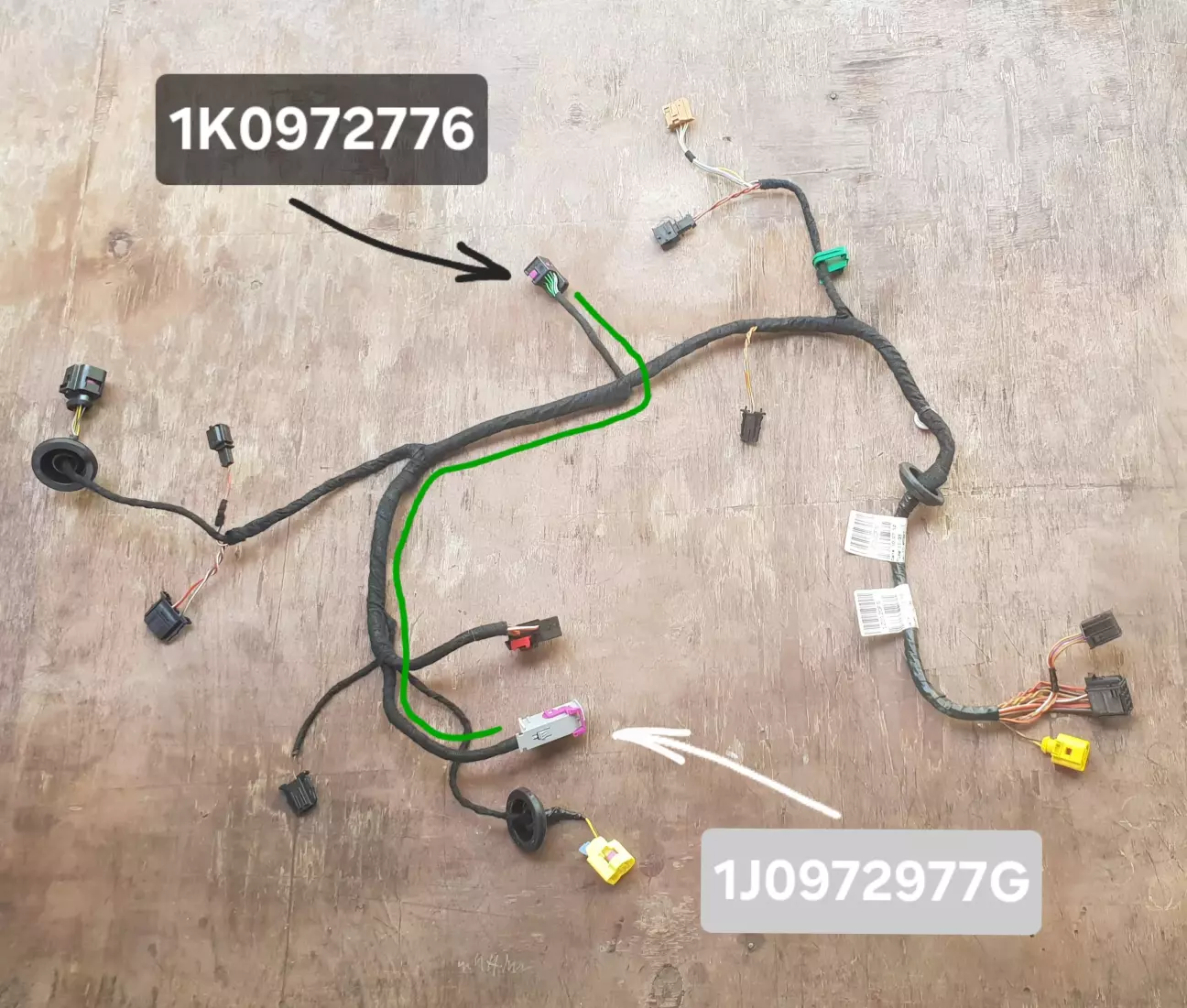

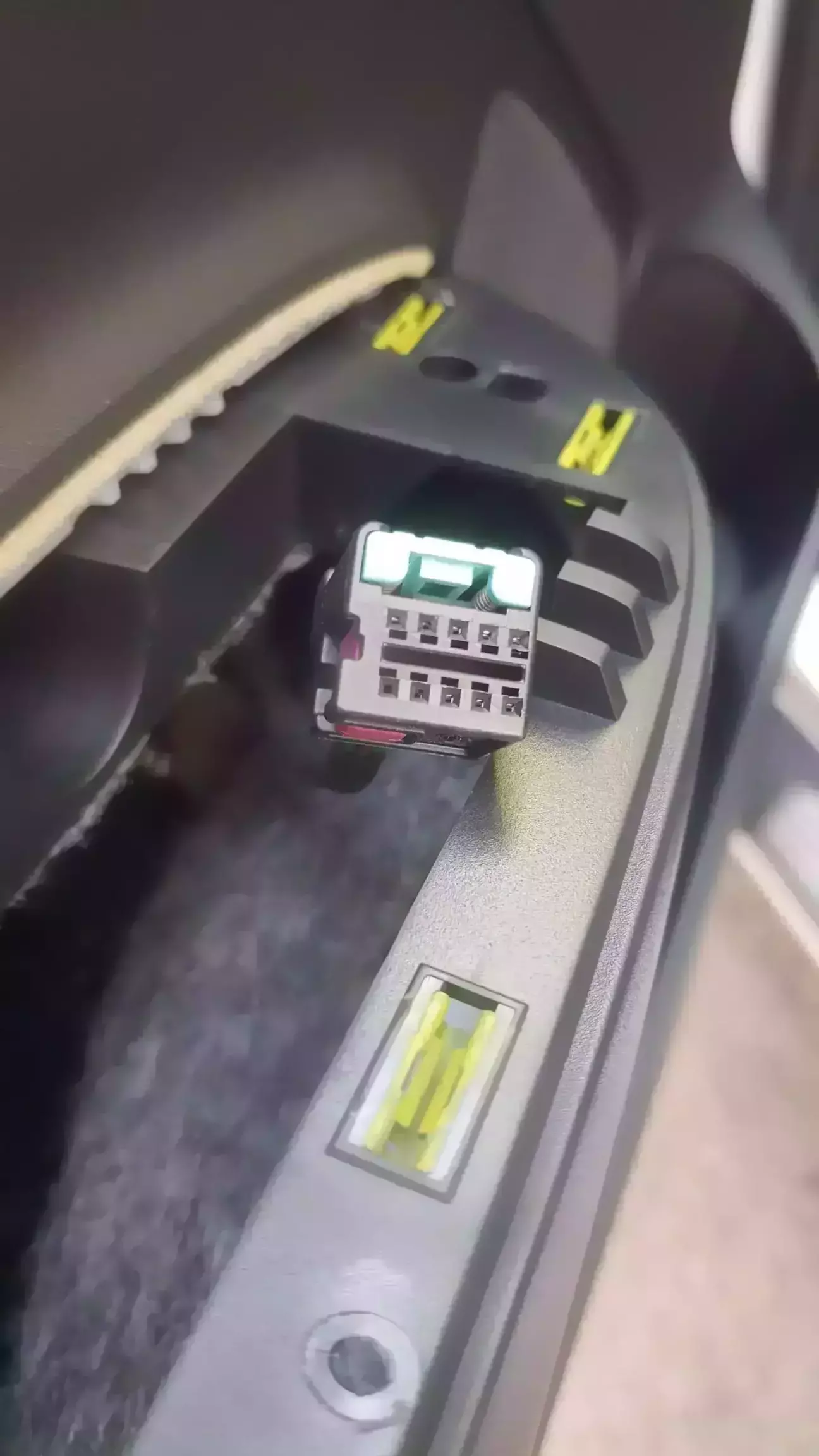

Skoda Octavia A5 FL 2013 з електросклопідйомниками (ЕСП) у всіх дверях. Відкриваємо двері водія, в корпус ручки закривання дверей вбудований Блок Кнопок Управління всіма ЕСП з місця водія, парт-номер 1Z0959858B. Він підключається до джгута дверної проводки 1Z0120FS через роз'єм 1K0972776, піни N90764701, всі дроти там перерізом 0,35 мм²

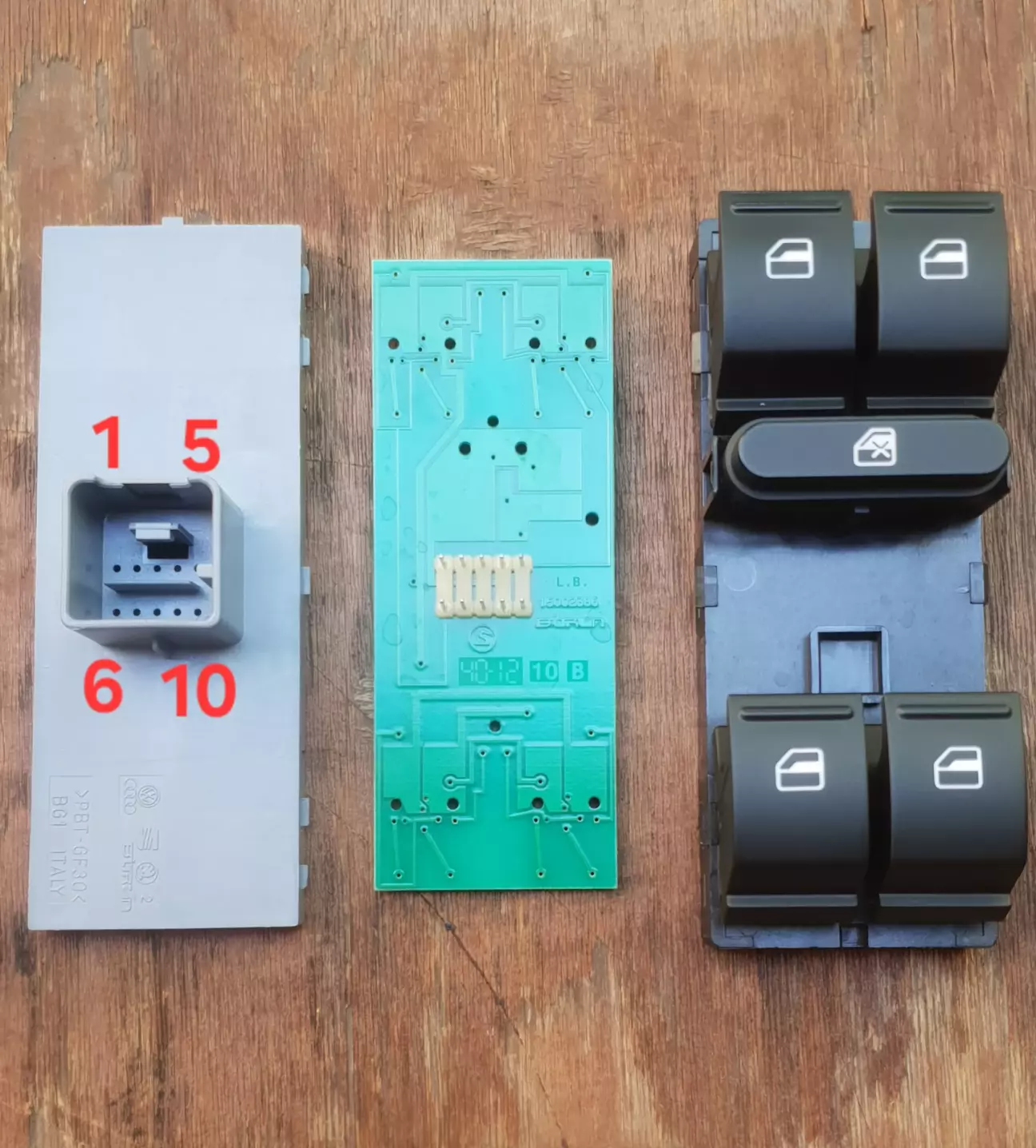

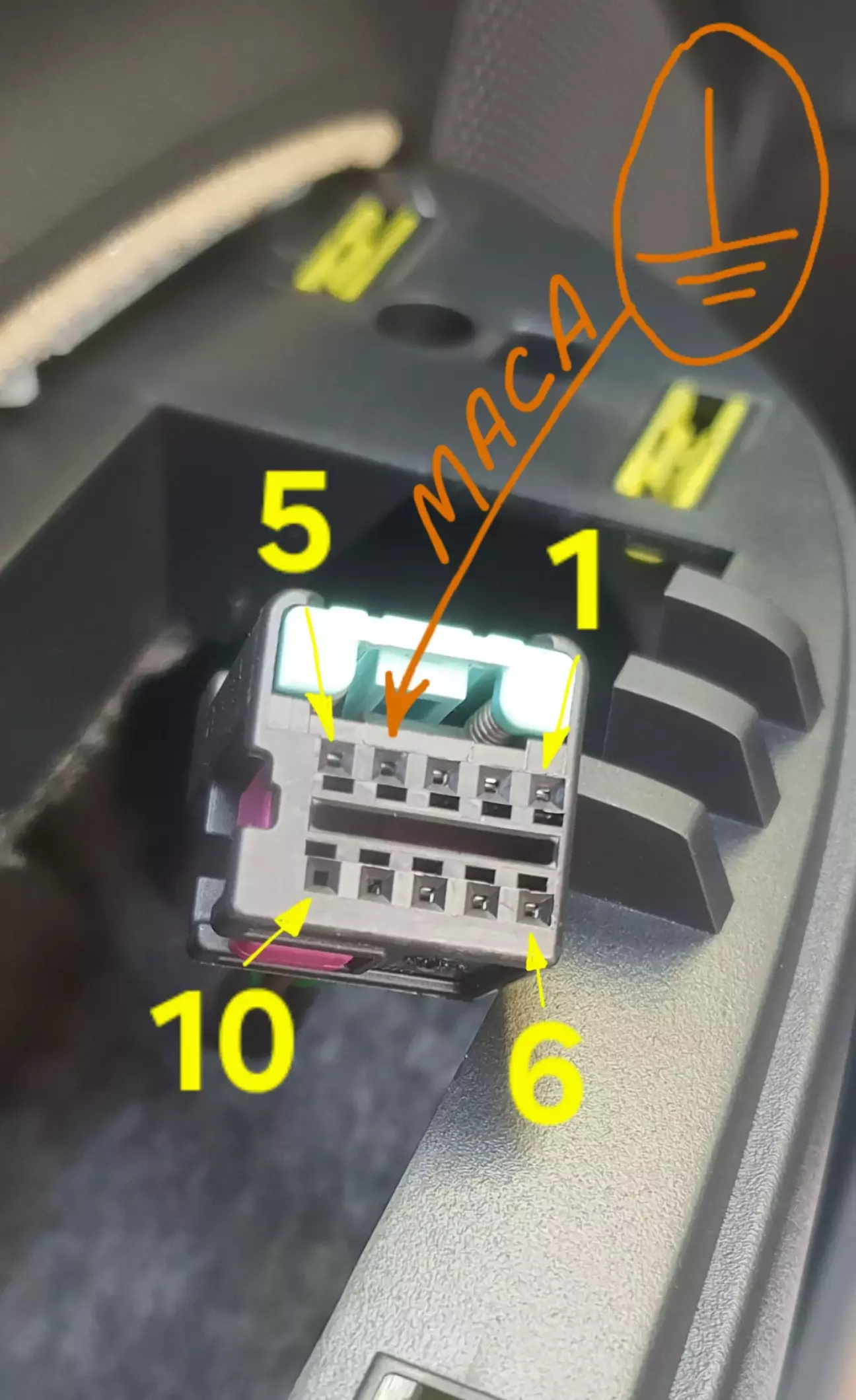

Розпинування 1K0972776 👇

Поз. 1 - лінія кнопки блокування задніх ЕСП. При включенні кнопки сигнал (маса) проходить в Дверний Блок Керування, який CAN-шиною відправляє команду в Блок Комфорту для виконання блокування ЕСП в задніх дверях – захист від дітей.

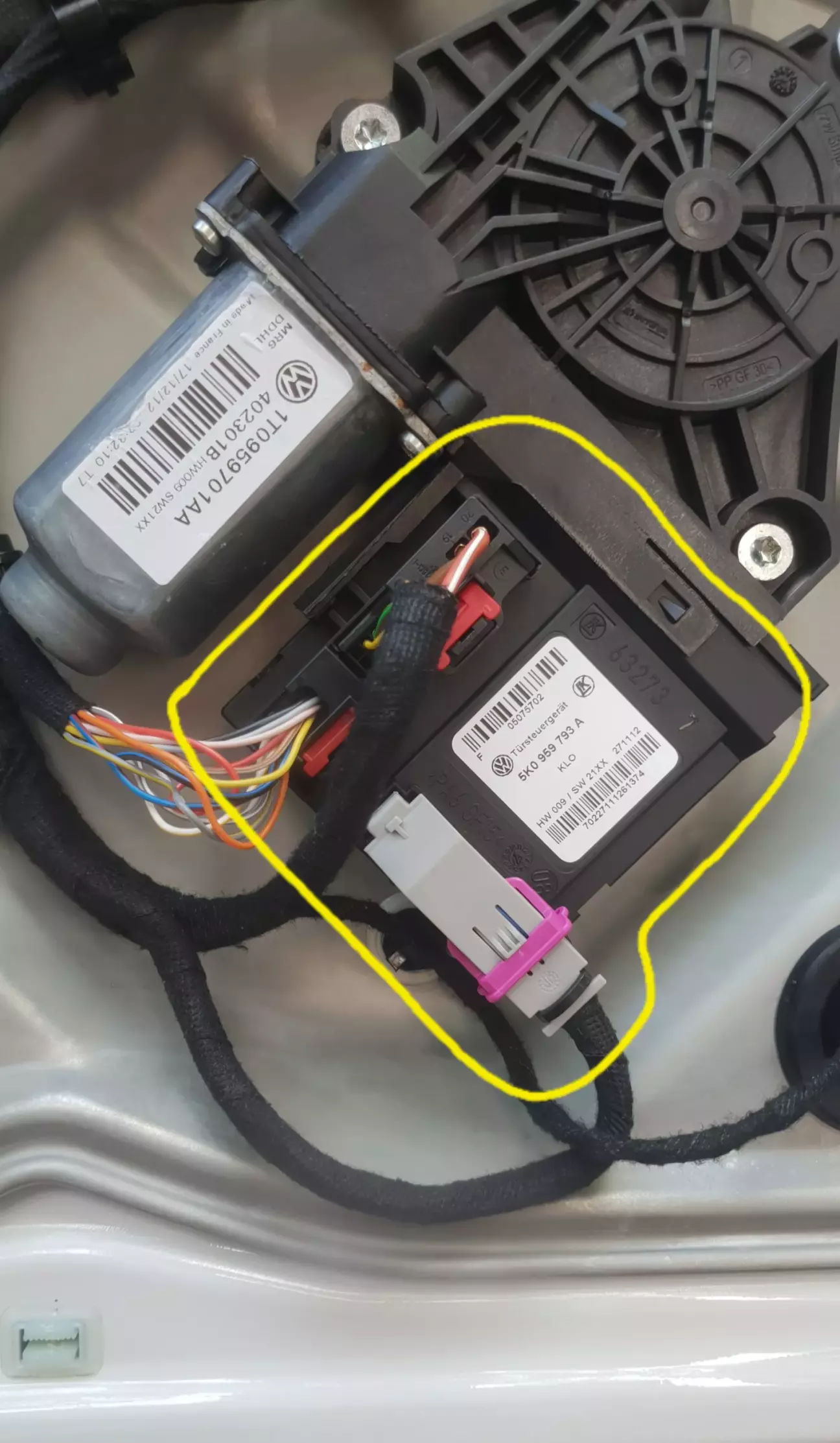

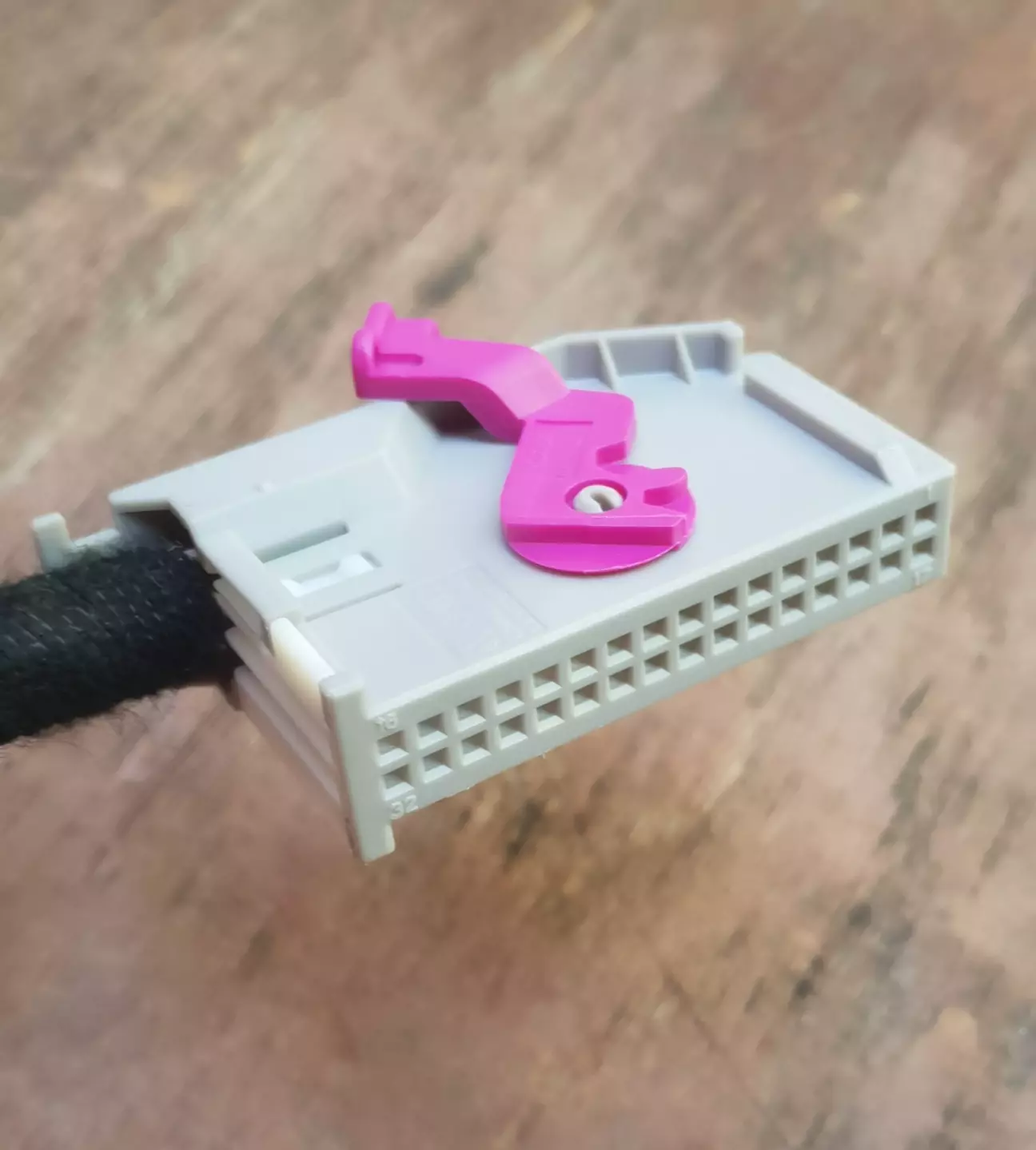

Провід БІЛИЙ/зелена смужка йде в Дверний Блок 5K0959793A, сірий роз'єм 1J0972977G

Поз. 2 - плюс для контрольного підсвічування (бурштиновий світлодіод) включеної кнопки блокування задніх ЕСП. При її включенні тут з'являється напруга, необхідна свічення контрольного світлодіода. При вимкненні кнопки блокування напруга зникає.
Провід СІРІЙ/червона смужка йде в Дверний Блок 5K0959793A, сірий роз'єм 1J0972977G

Поз. 3 - плюс для всіх п'яти зелених світлодіодів нічного підсвічування блоку кнопок. З'являється при включенні габаритного світла.
Провід ЗЕЛЕНИЙ/синя смужка йде в Дверний Блок 5K0959793A, сірий роз'єм 1J0972977G

Поз. 4 - вхід маси на плату блоку кнопок ЕСП.

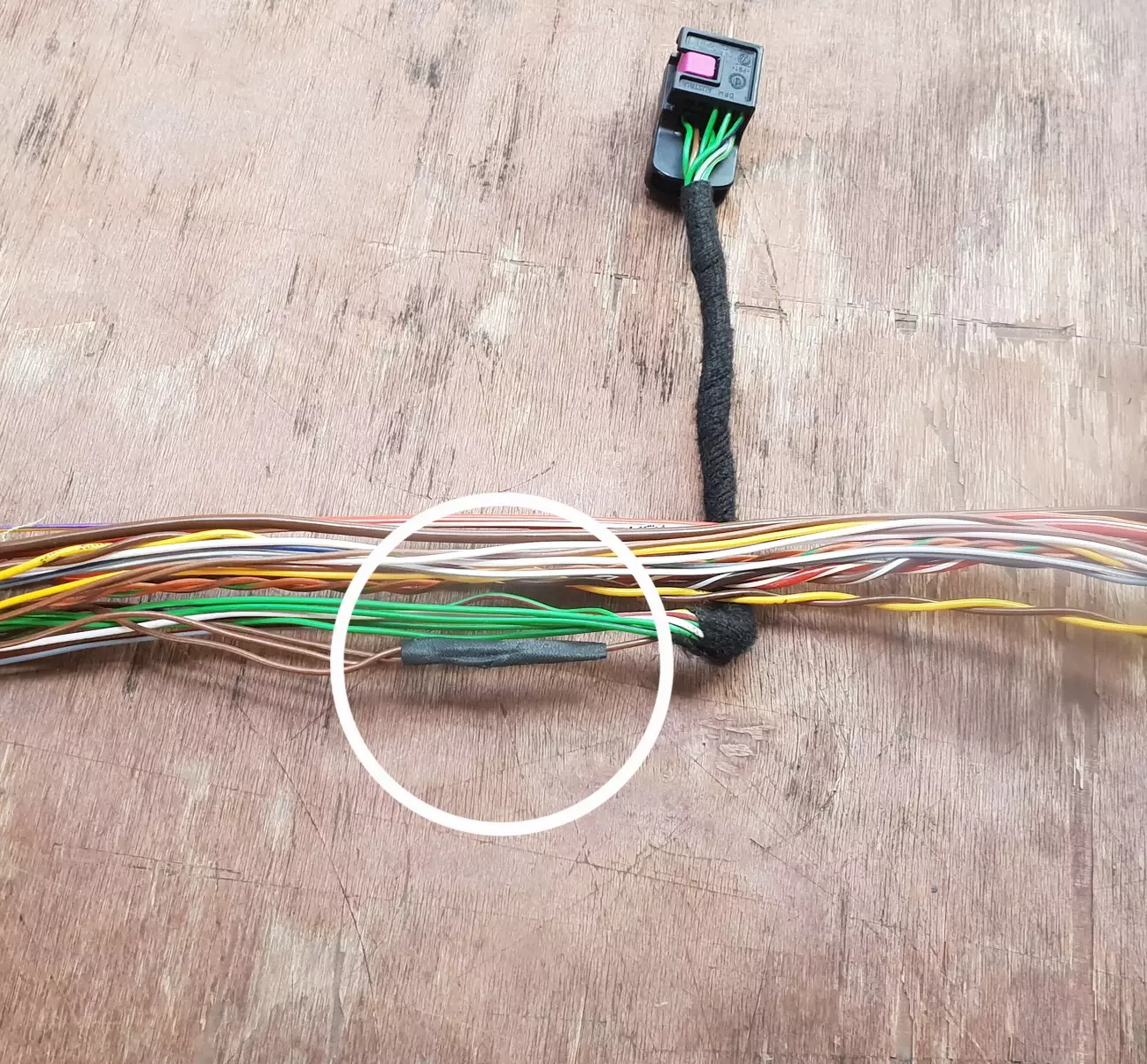

Провід КОРИЧНЕВИЙ з'єднується з іншими проводами маси в джгуті проводів дверей водія за внутрішньою ручкою👇

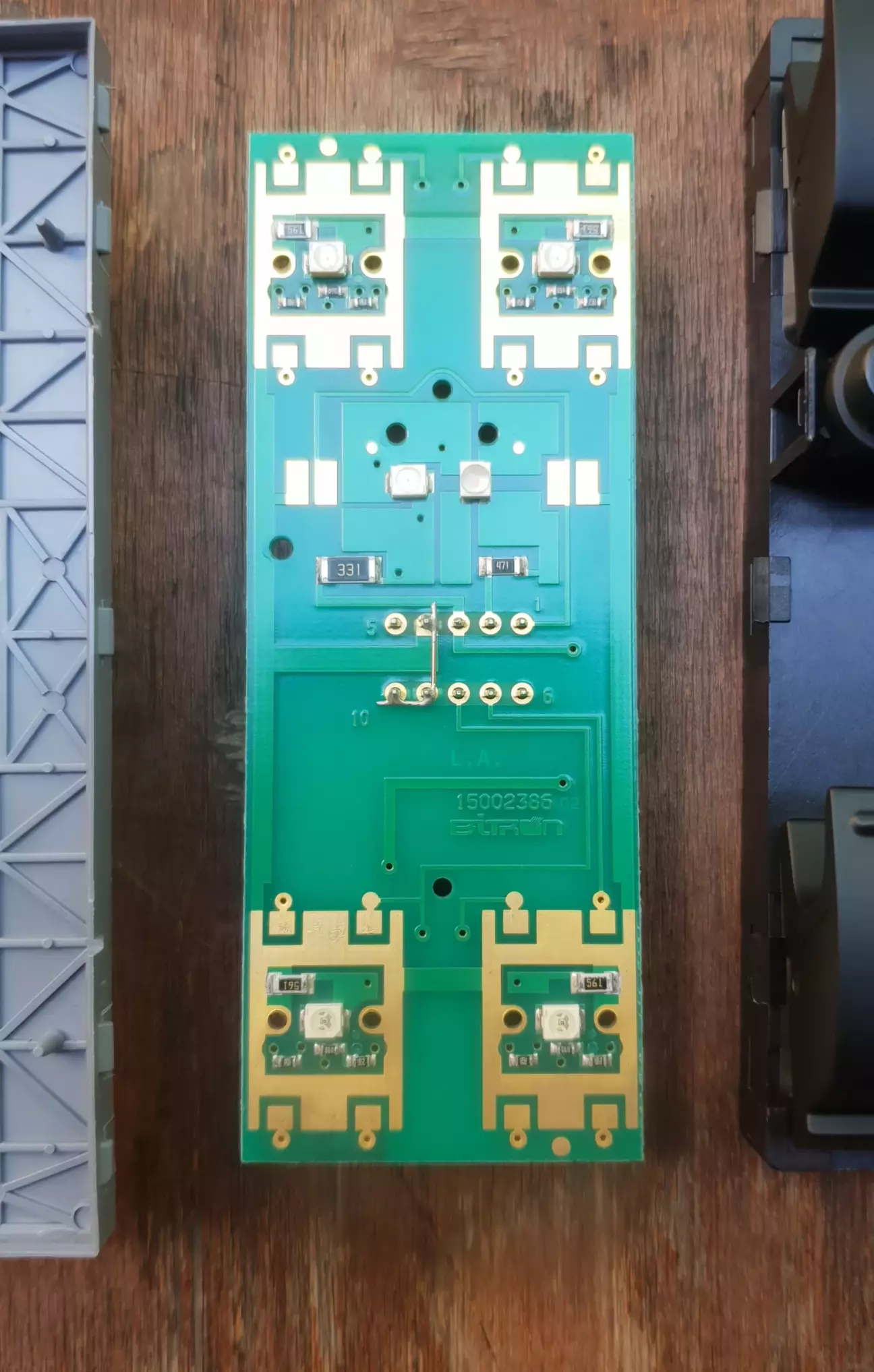

Далі йдуть, власне, лінії кнопок управління ЕСП. Всі вони працюють за мінусом - замикають свою лінію на загальну масу плати через одне (скло вгору), або два (скло вниз) smd-опору :

Поз. 5 - лінія від кнопки управління водійським ЕСП. При натисканні/піднятті цієї кнопки маса йде в Дверний Блок, все в той же сірий роз'єм 1J0972977G.
Провід ЗЕЛЕНИЙ/червона смужка

Поз. 6 - лінія від кнопки управління ЕСП передніх пасажирських дверей. При натисканні/підніманні цієї кнопки маса йде в Дверний Блок, сірий роз'єм 1J0972977G.
Провід ЗЕЛЕНИЙ/фіолетова смужка

Поз. 7 - лінія від кнопки управління ЕСП задніх правих дверей. При натисканні/підніманні цієї кнопки маса йде в Дверний Блок, сірий роз'єм 1J0972977G.
Провід ЗЕЛЕНИЙ/жовта смужка

Поз. 8 - лінія від кнопки управління ЕСП задніх лівих дверей. При натисканні/підніманні цієї кнопки маса йде в Дверний Блок, сірий роз'єм 1J0972977G.

Провід ЗЕЛЕНИЙ/чорна смужка

Поз. 9 - не зайнято
Поз. 10 - не зайнято

P.S. Маленька хитрість. Якщо акуратно спаяти перемичкою штирь маси 4 з вільними штирьками 9 і 10, то отримаємо два місця, звідки можна красиво, без колхозу взяти масу для різних потреб, типу, всіляких LED-підсвічуваннь. Потужність до 7А 👇
