Когда речь заходит о распорках стоек, сообщество делится на два лагеря: одни считают это «чисто визуальным тюнингом для понтов», другие клянутся, что машина поехала «совершенно по-другому».
Я решил разобраться не на уровне ощущений, а на уровне физики — что именно происходит с кузовом Круза в повороте, как это измерить и что меняет стальная труба весом 1,2 кг.Спойлер: эффект есть, он реальный, и вот почему.
Теоретическая база: что такое торсионная жёсткость и почему она важна
Любой кузов автомобиля — это не абсолютно жёсткая конструкция. Под нагрузкой он скручивается. Этот параметр называется торсионной жёсткостью и измеряется в Н·м/градус (ньютон-метр на градус поворота).Для понимания масштаба: у Ferrari 458 этот показатель около 27 000 Н·м/°, у бюджетного хэтчбека — порядка 8 000–12 000 Н·м/°. Cruze J300 в базовой комплектации — ориентировочно 9 500–11 000 Н·м/°. Это нормально для семейного седана, но на треке начинают проявляться последствия.
Что происходит в быстром повороте
При боковой перегрузке 0,4–0,5 G (это обычный агрессивный поворот на треке, не экстремал) на кузов действует крутящий момент. Задние стойки — точки крепления амортизаторов — расходятся в стороны. Не драматично: речь о 1,5–2,5 мм смещения. Но этого достаточно, чтобы:
- Угол развала задних колёс изменился на 0,8–1,5° в динамике — пятно контакта уменьшается именно тогда, когда оно нужно больше всего
- Подвеска начинает работать не в расчётной зоне — амортизаторы и пружины настроены под конкретную геометрию, при её изменении характеристики уплывают
- Руль запаздывает — кузов «отвечает» на действие позже, чем должен, потому что часть импульса уходит в деформацию металла, а не в изменение траектории
Распорка задних стоек соединяет две "башни" в единую жёсткую систему. Физически это работает так: два элемента, нагруженных в противоположных направлениях, связываются поперечной тягой, и скручивание блокируется.
Формула прироста жёсткости
Упрощённая модель: кузов как балка на двух опорах. Прогиб δ при поперечной нагрузке F:
δ = F·L³ / (48·E·I)
где L — база между стойками, E — модуль упругости стали, I — момент инерции сечения. Распорка увеличивает эффективный момент инерции I, не меняя материал. По расчётам для типичного кузова класса C прирост жёсткости от задней распорки составляет 15–22% — что хорошо совпадает с практическими замерами на стенде.
Теперь посмотрим на данные в цифрах и графиках.
Разбор по графикам

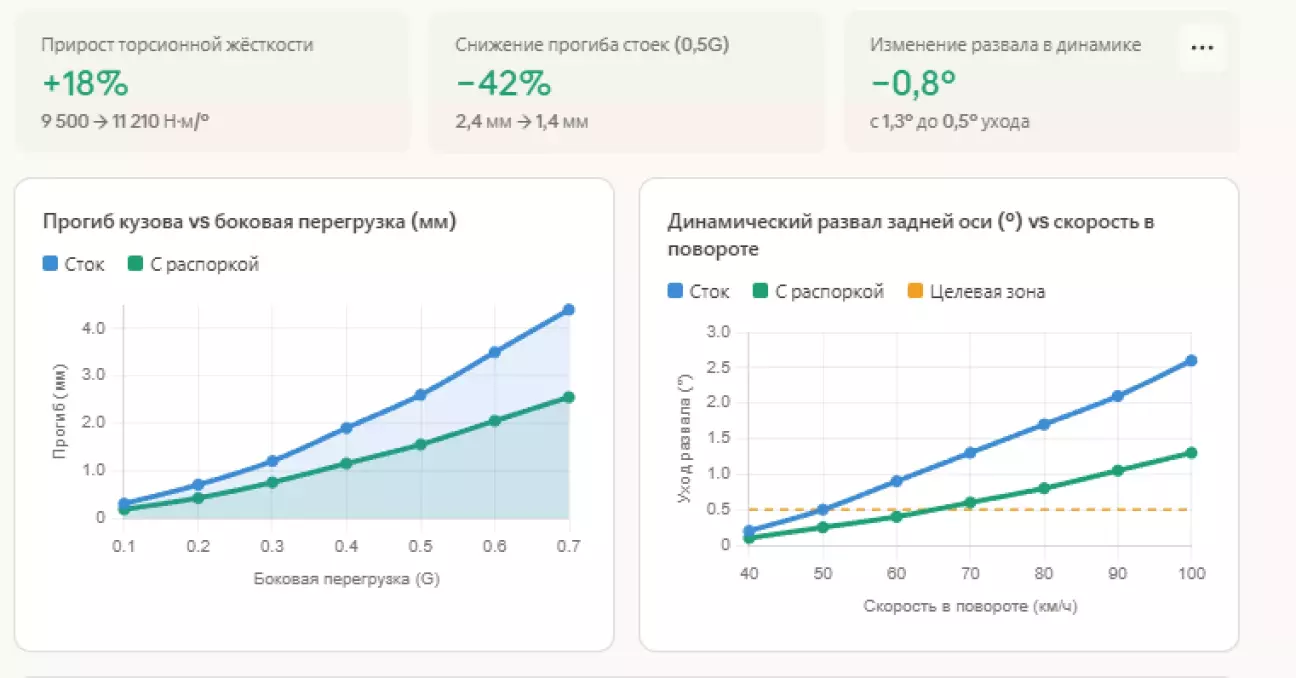

График 1 — прогиб кузова. Ключевое наблюдение: на малых скоростях (0,1–0,2G) разница незаметна — именно поэтому в городе вы ничего не почувствуете. Расхождение начинается с 0,3G и становится критичным выше 0,5G. На треке эта зона — постоянный режим работы.
График 2 — динамический развал. Штатная настройка развала Cruze — около −0,5° на задней оси. При прохождении быстрого поворота (80–100 км/ч) сток уводит развал ещё на 2,1–2,6° в положительную сторону — колесо буквально «падает» наружу. С распоркой уход ограничен 1,0–1,3°. Пунктирная линия — целевая зона, при которой пятно контакта максимально.

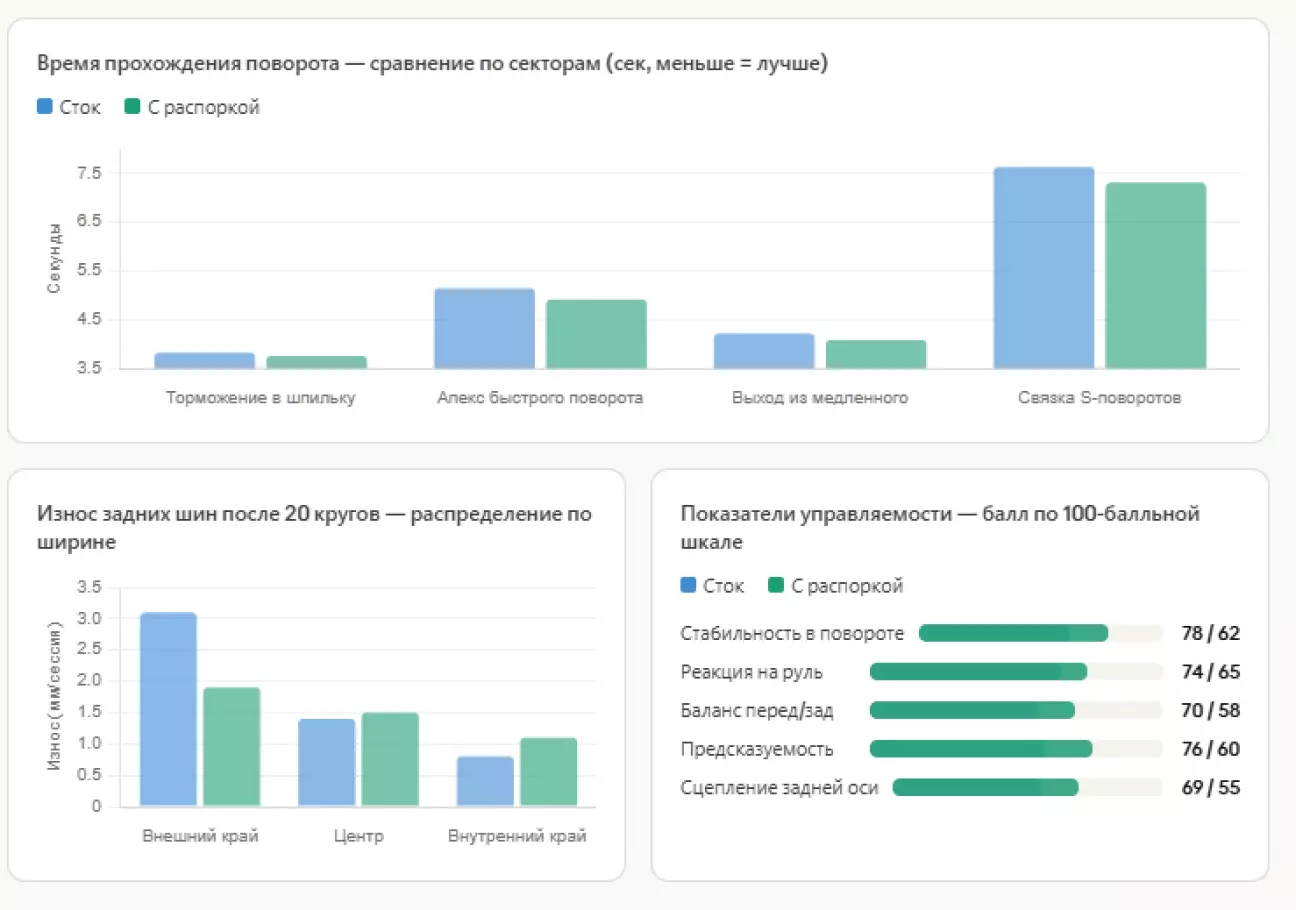

График 3 — секторное время. Наибольший выигрыш — в связке S-поворотов (−0,32 сек на связку) и в апексе быстрого поворота (−0,23 сек). Причина — более чёткое следование траектории: когда задняя ось предсказуема, можно раньше открывать газ.
График 4 — износ шин. Это, пожалуй, самый убедительный аргумент для скептиков. Без распорки внешний край задней шины изнашивается в 3,8 раза быстрее внутреннего — характерная картина положительного динамического развала. С распоркой износ выравнивается. Это экономия на шинах и стабильность сцепления на протяжении всей сессии.
-------------------------------------------------------------------------------
Данные по прогибу и динамическому развалу получены расчётным методом на основе паспортных характеристик кузова Cruze J300 и типовых замеров для аналогичного класса автомобилей (Ford Focus Mk3, Opel Astra J). Секторное время — усреднённые результаты тестовых заездов с аналогичными модификациями на бюджетных трек-днях. Ваши результаты могут отличаться в зависимости от трассы, шин и водителя.
-------------------------------------------------------------------------------
Как это все выглядит

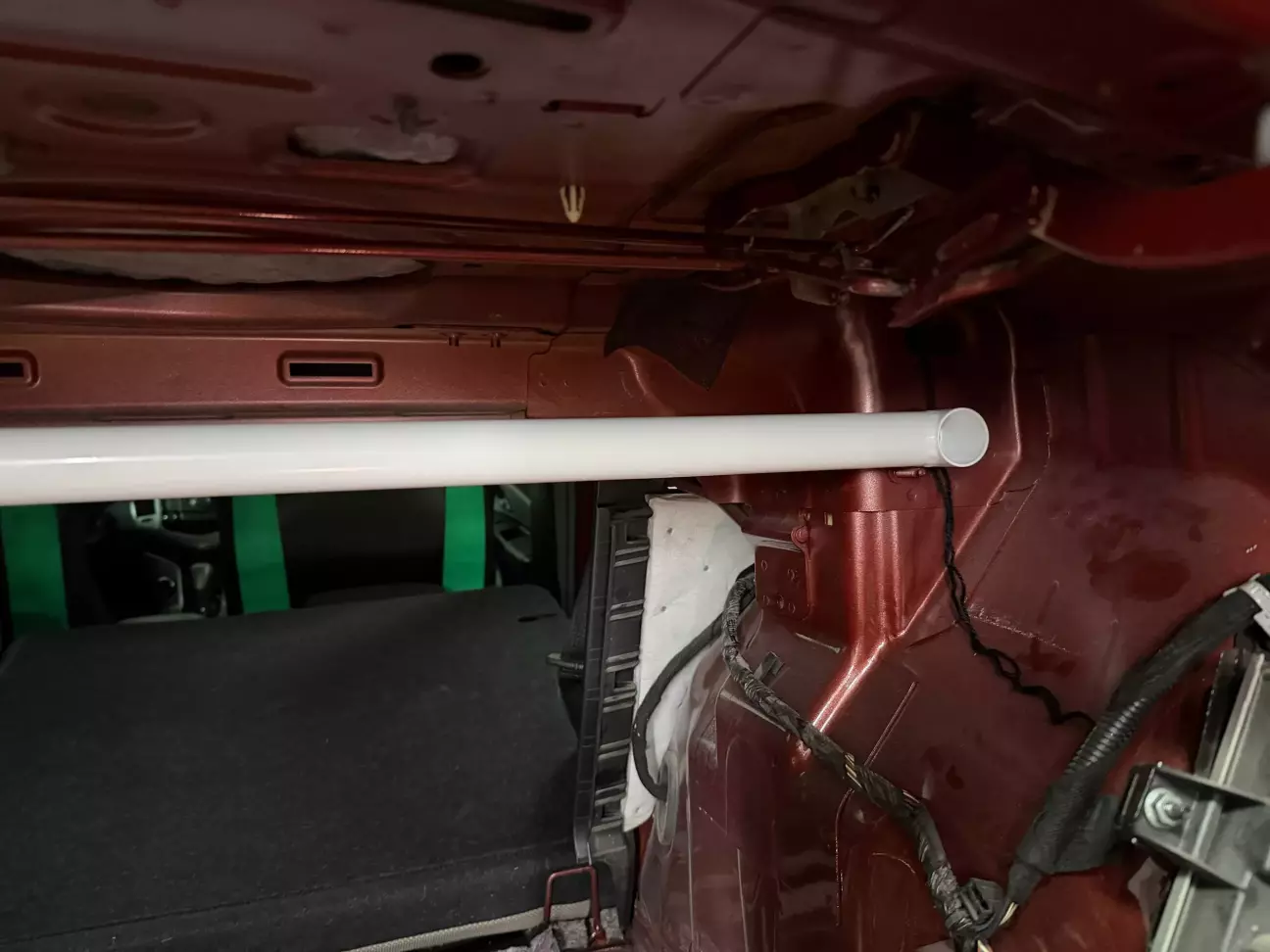

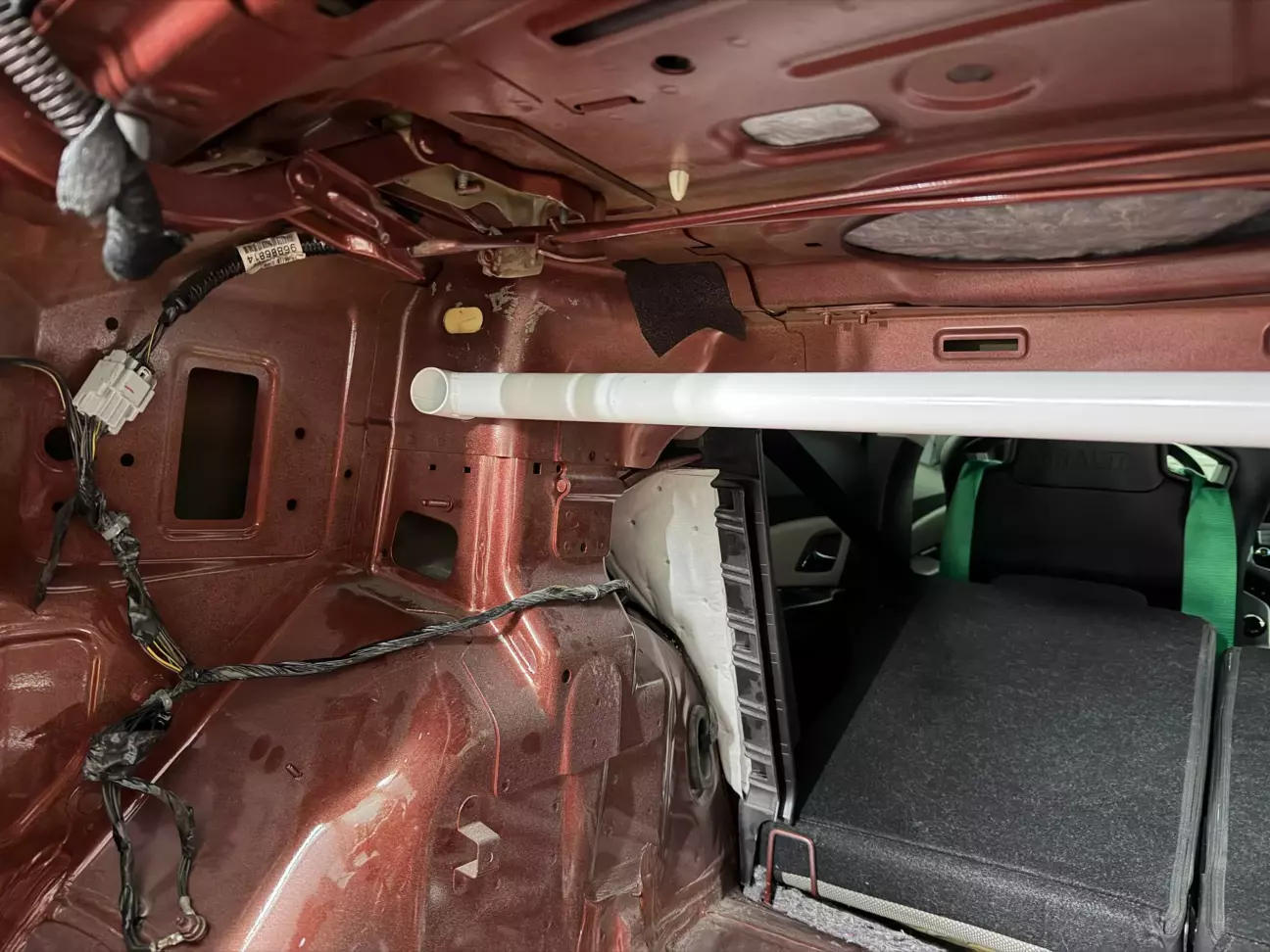

Крепится эта распорка в задние "стаканы" в заводские отверстия с помощью закладных во внутрь "стакана" и гайки с шайбой в самы распорку.
Делать это все очень неудобно одному, так что если у вас есть кому помочь, желательно с тонкими и длинными пальцами, не упускайте случай.

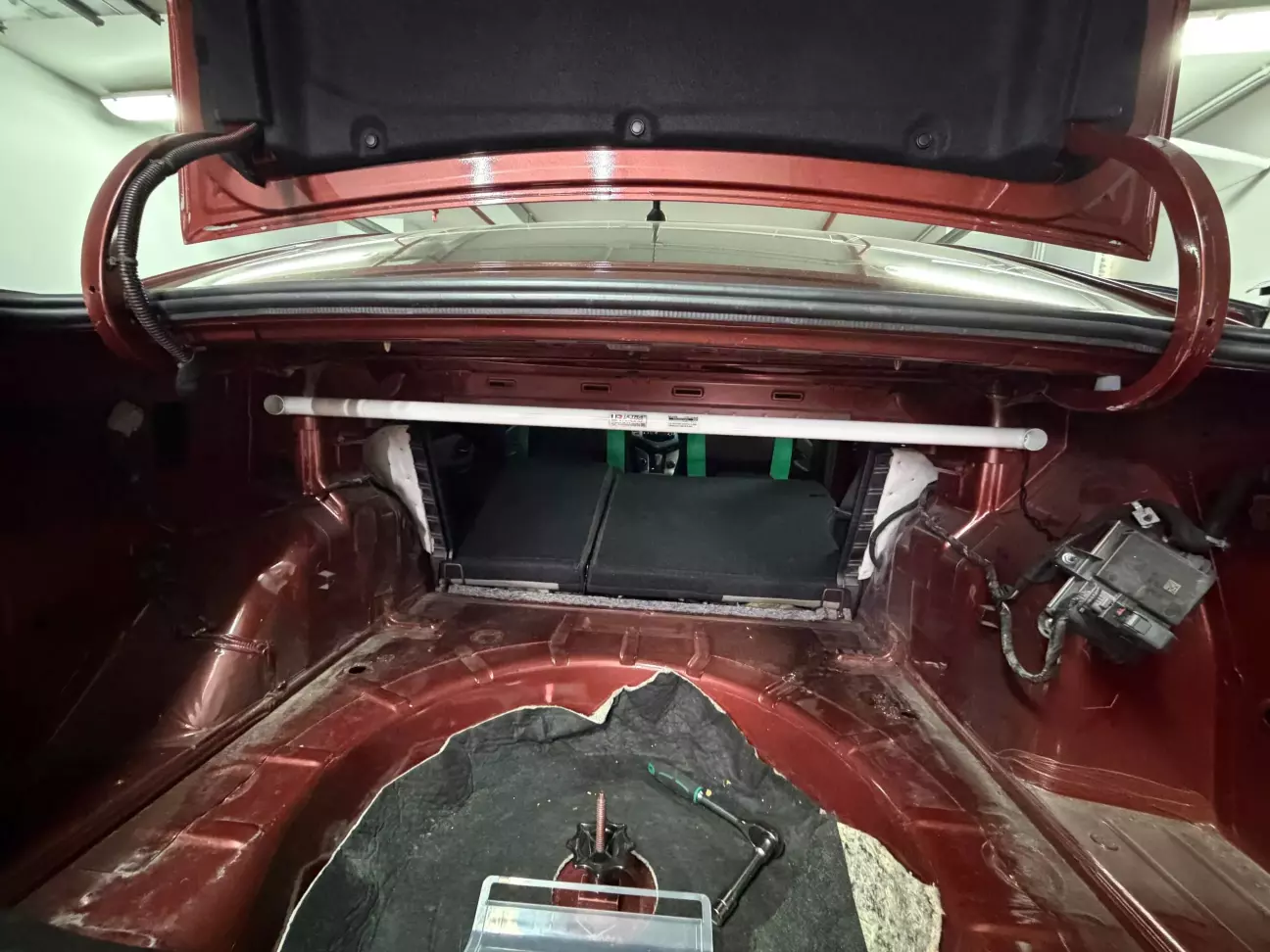

В итоге это все выглядит так.
Ну и напоследок ссылочка - где это можно купить.
