OEM ACCESS AUTO RETRACT MIRROR SYSTEM

Хай гайс 🤙🏻
Нарешті пішли холода на вулиці потеплішало, сонце тішить, а в мене лежить готова проводка для автоскладання. Не поспішаючи взимку крутив її і два місяці,як лежала на перевірку вже. Багато хто явно вже знає які є варіанти, щоб організувати собі таку фічу.
Потрібно наздоганяти найкращих😁🙄

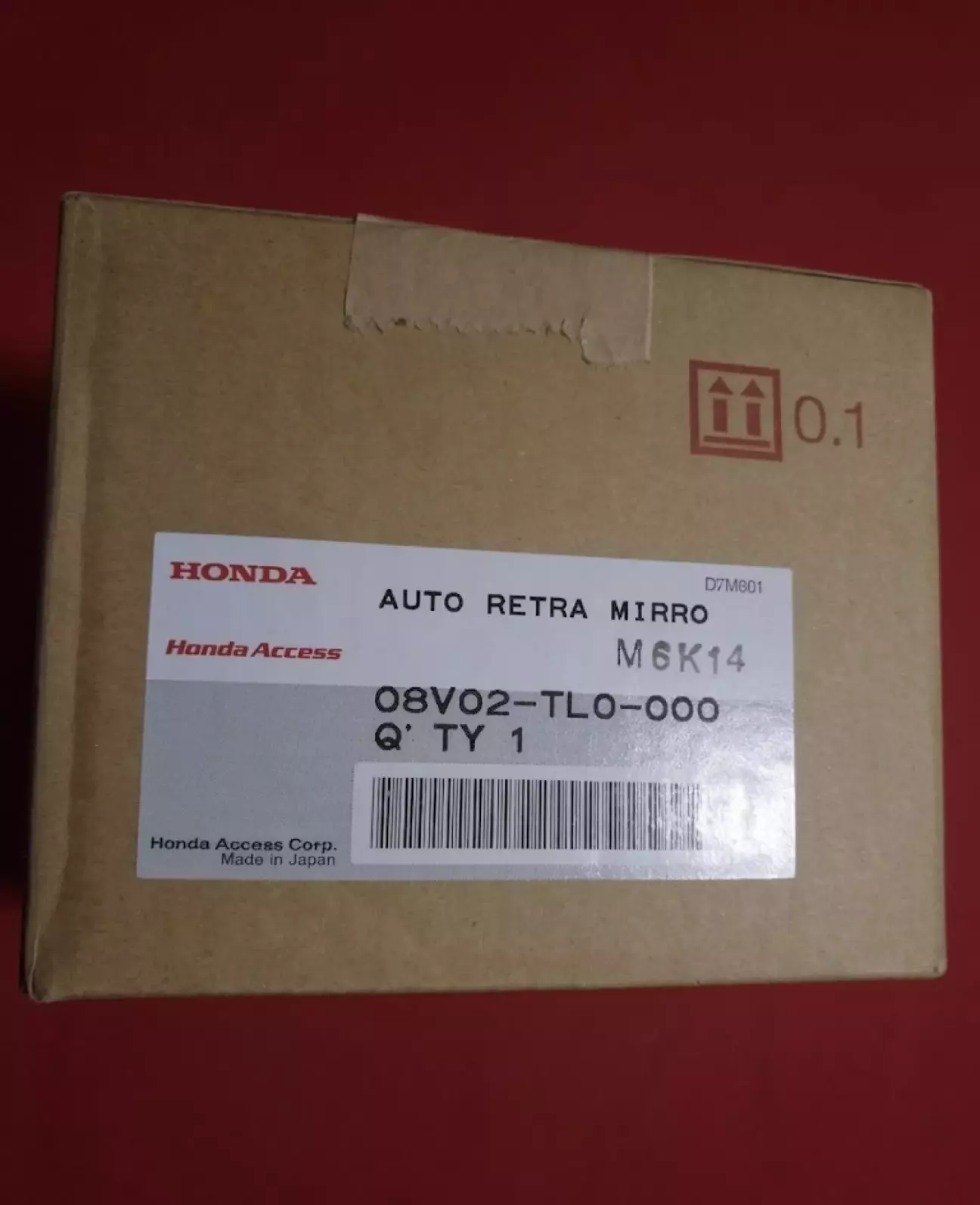

Можна придбати готовий ОЕМ комплект

08v02-tl0-000

Я вирішив вибрати шлях: збери її сам 😅шлях самурая 😆 По електриці я нуль, але з покупкою акорду я почав потихеньку в цьому розбиратися, дякую всім, хто допомагає в цьому.

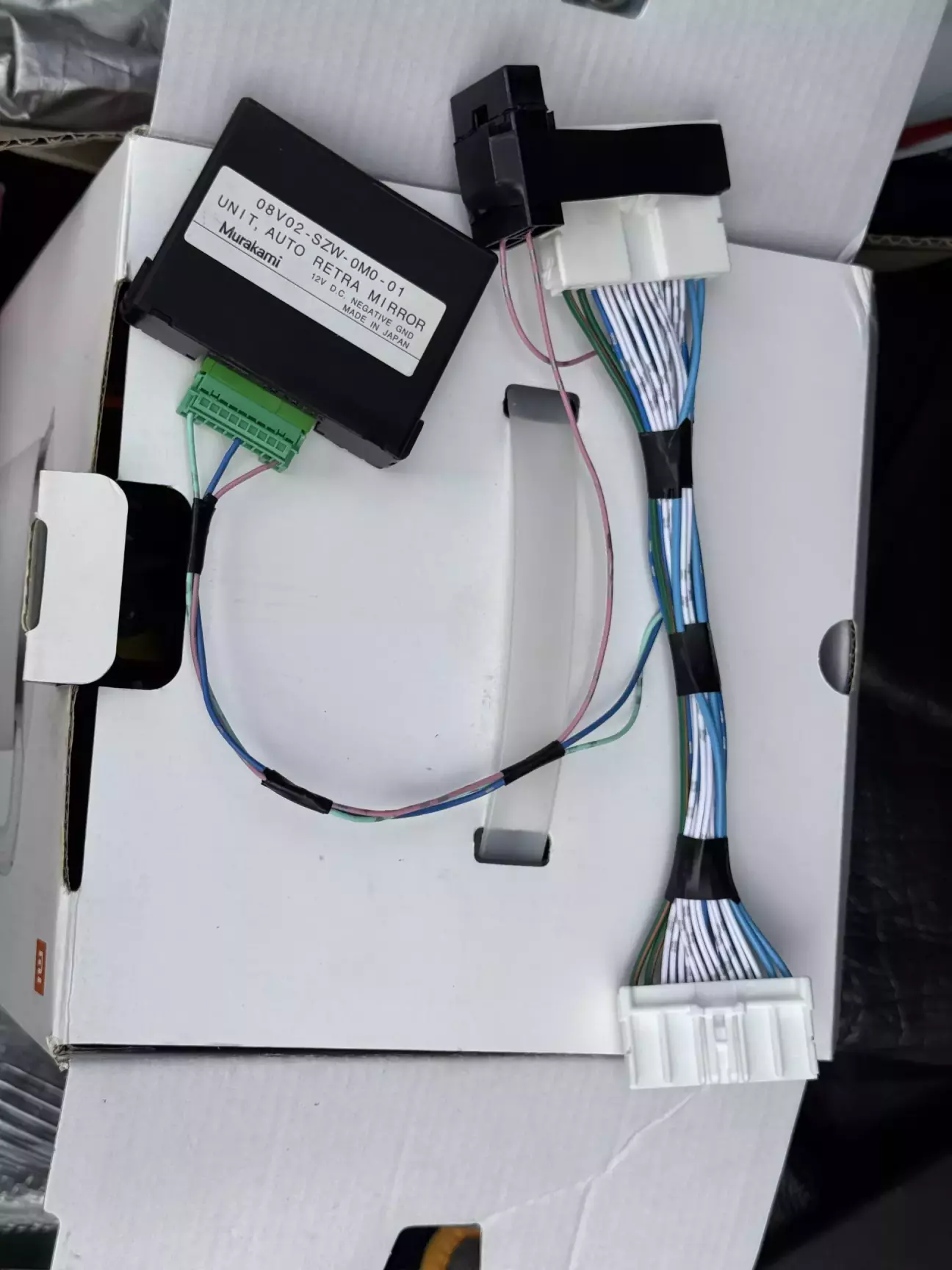

Був куплений блок - 08V02-SZW-0M0-01.

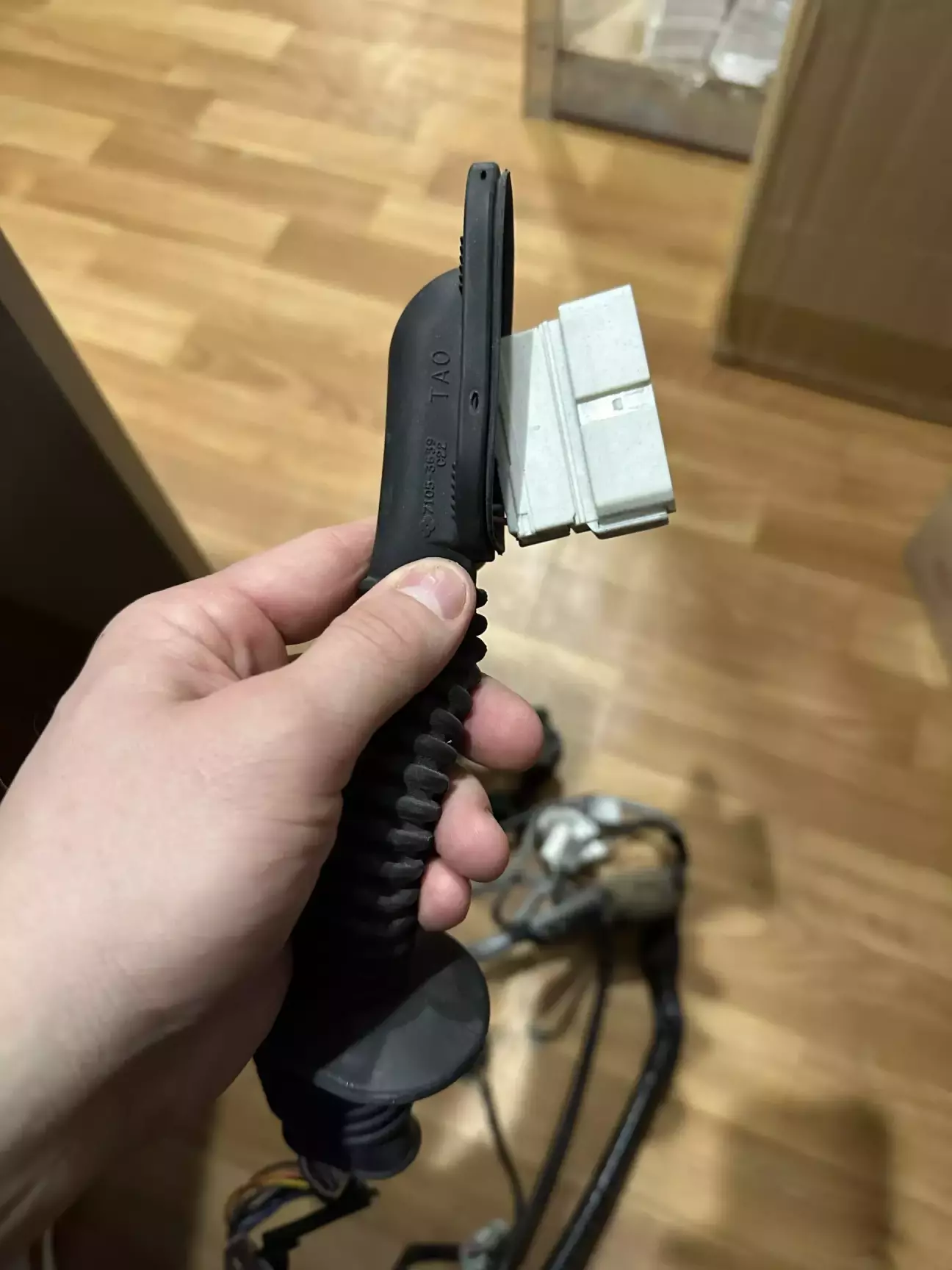

На розборці замовив дверну косу ось з неї ми беремо маму і там же знайшов відповідну частину тато.

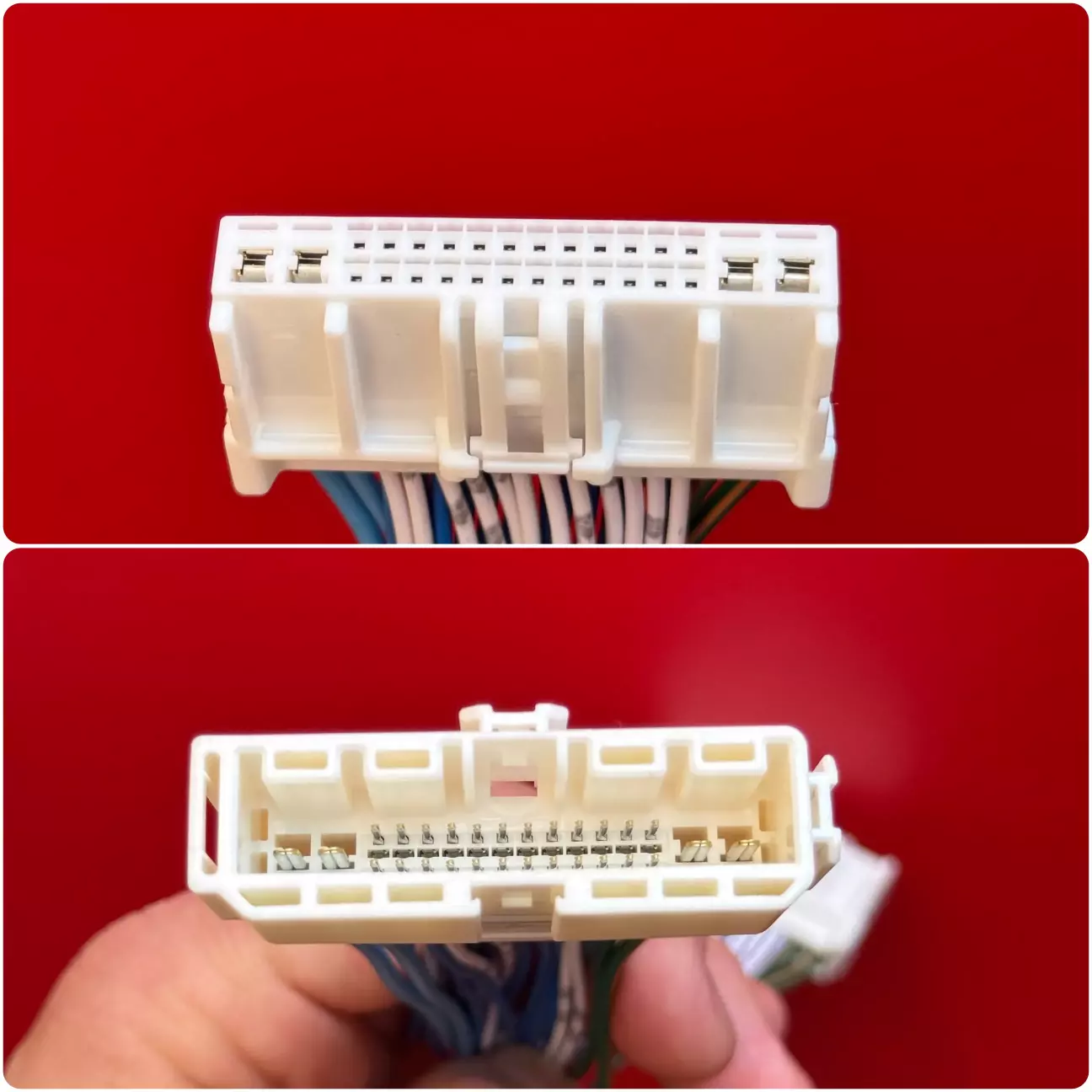

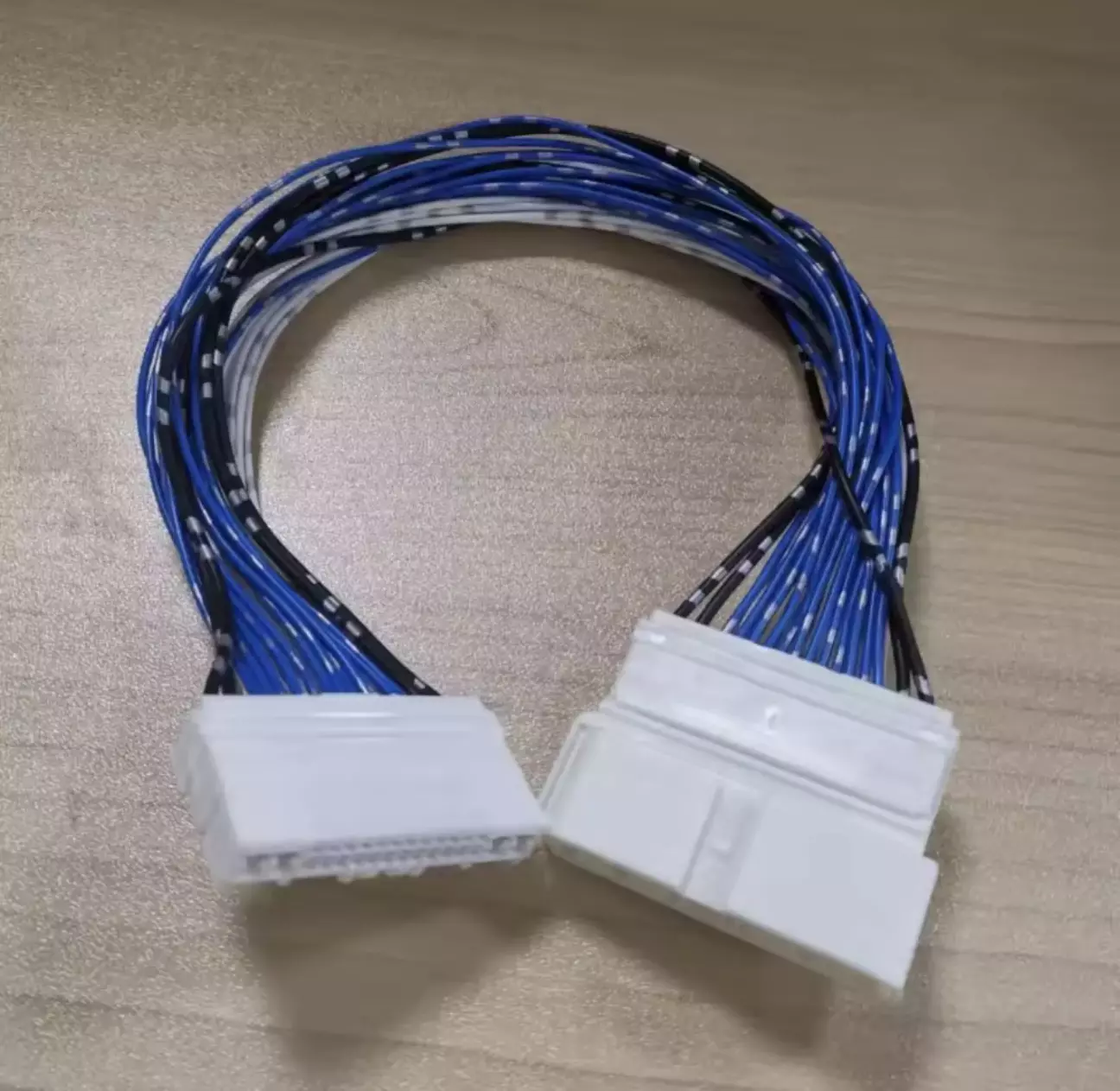

Можна замовити на алі проводку з великими фішками на 28 пін:

https://a.aliexpress.com/_EIDezZE

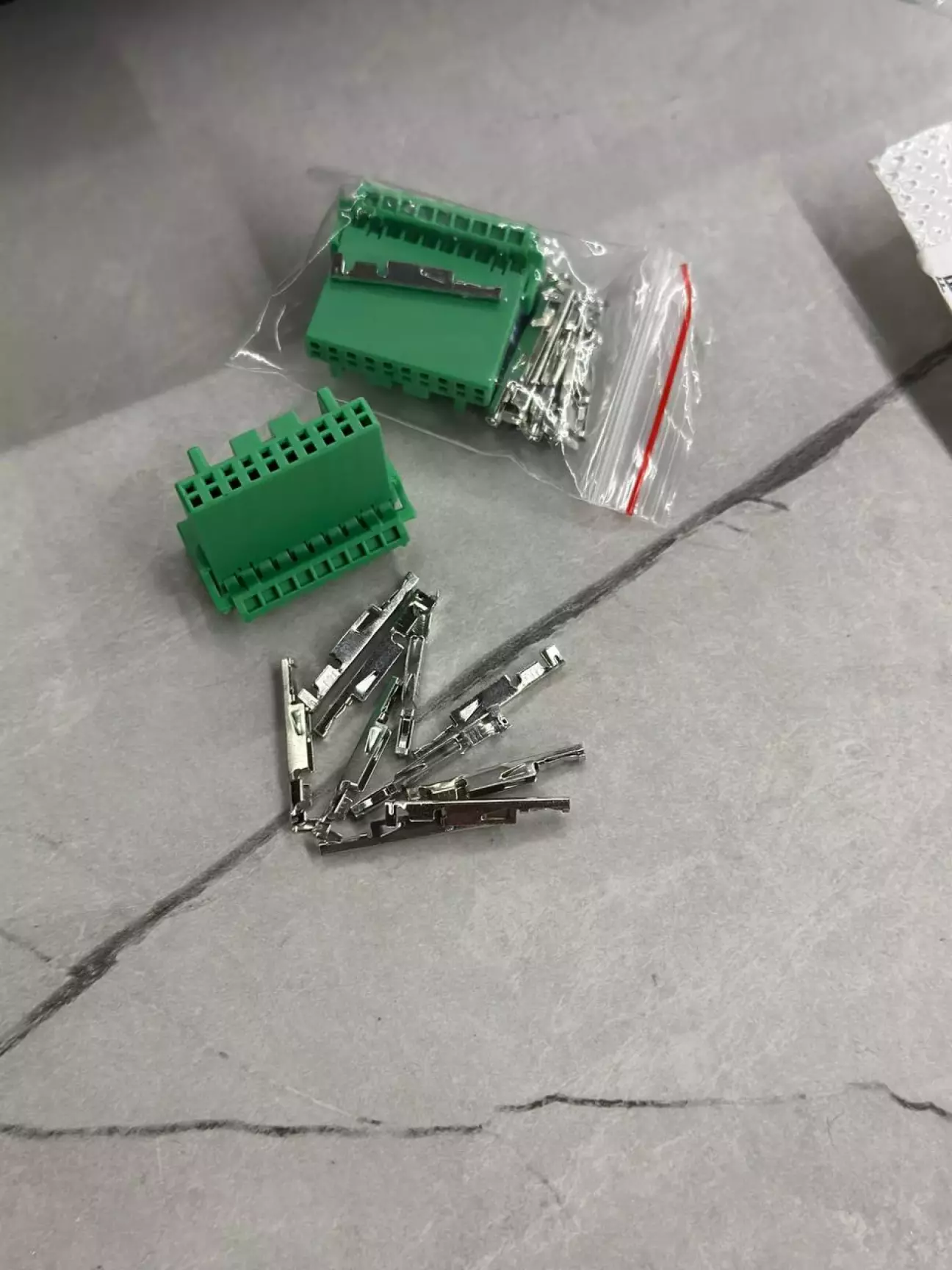

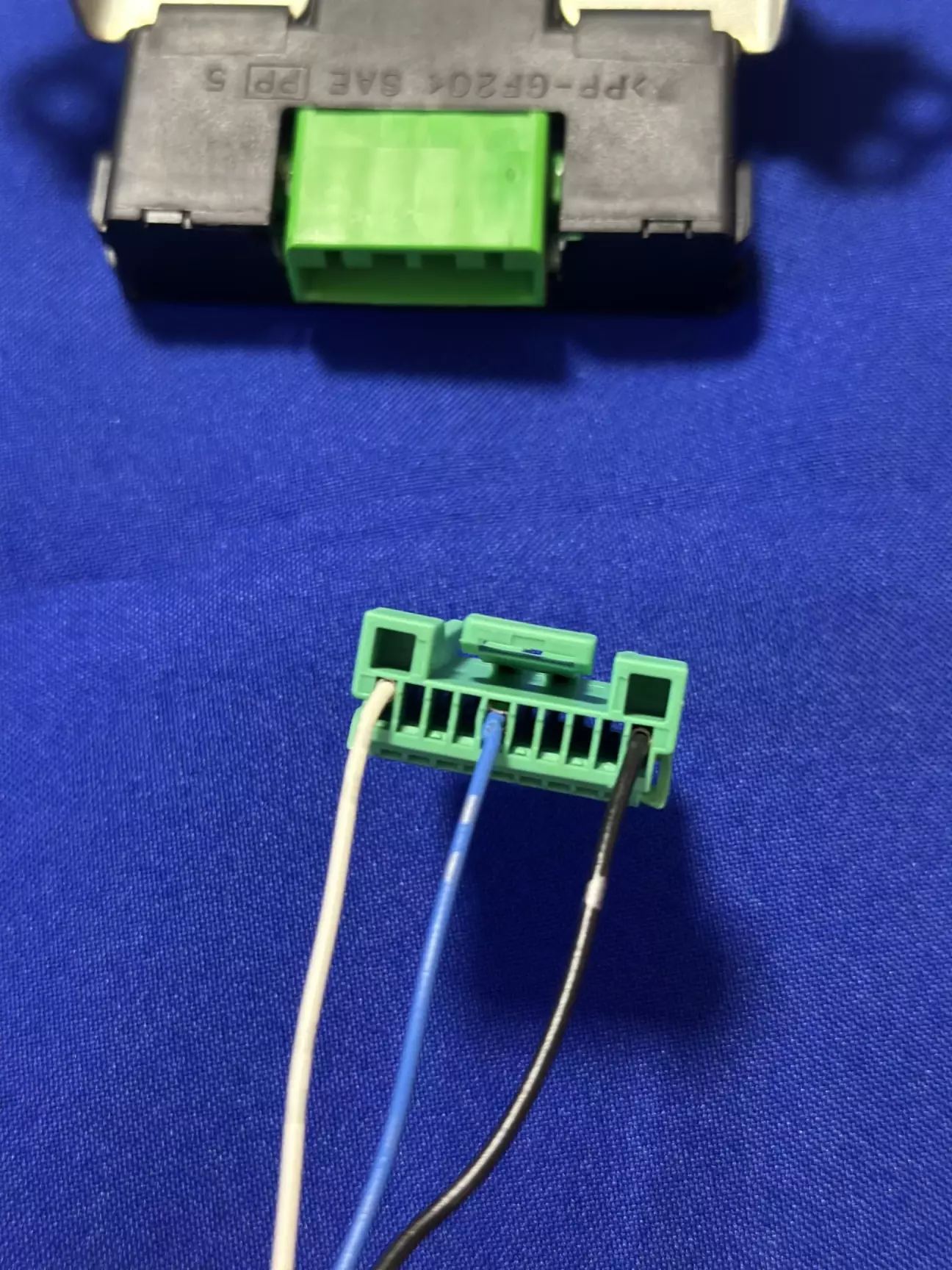

І одну фішку на 10 пін (зелену)

https://a.aliexpress.com/_EHlxNKG

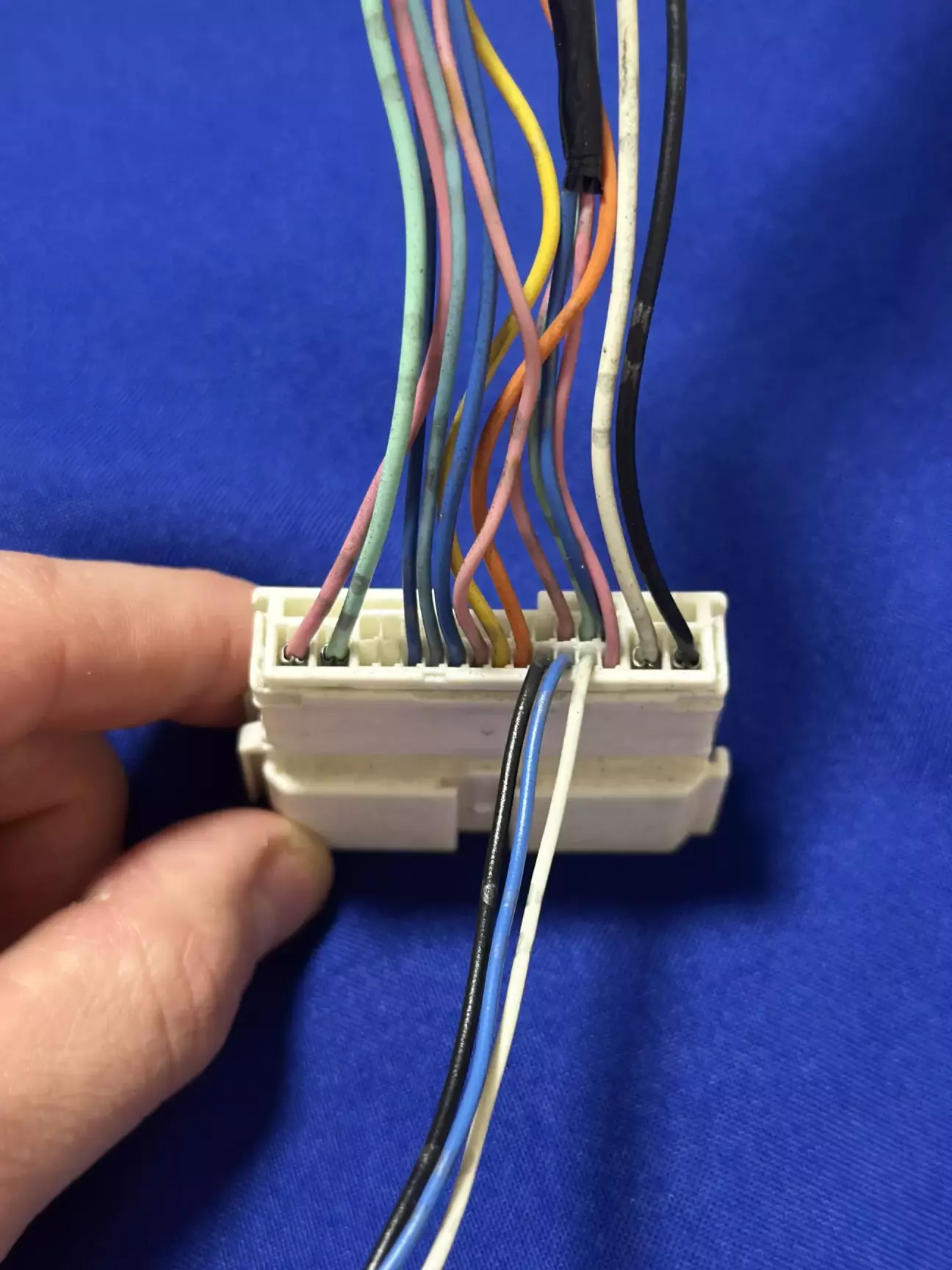

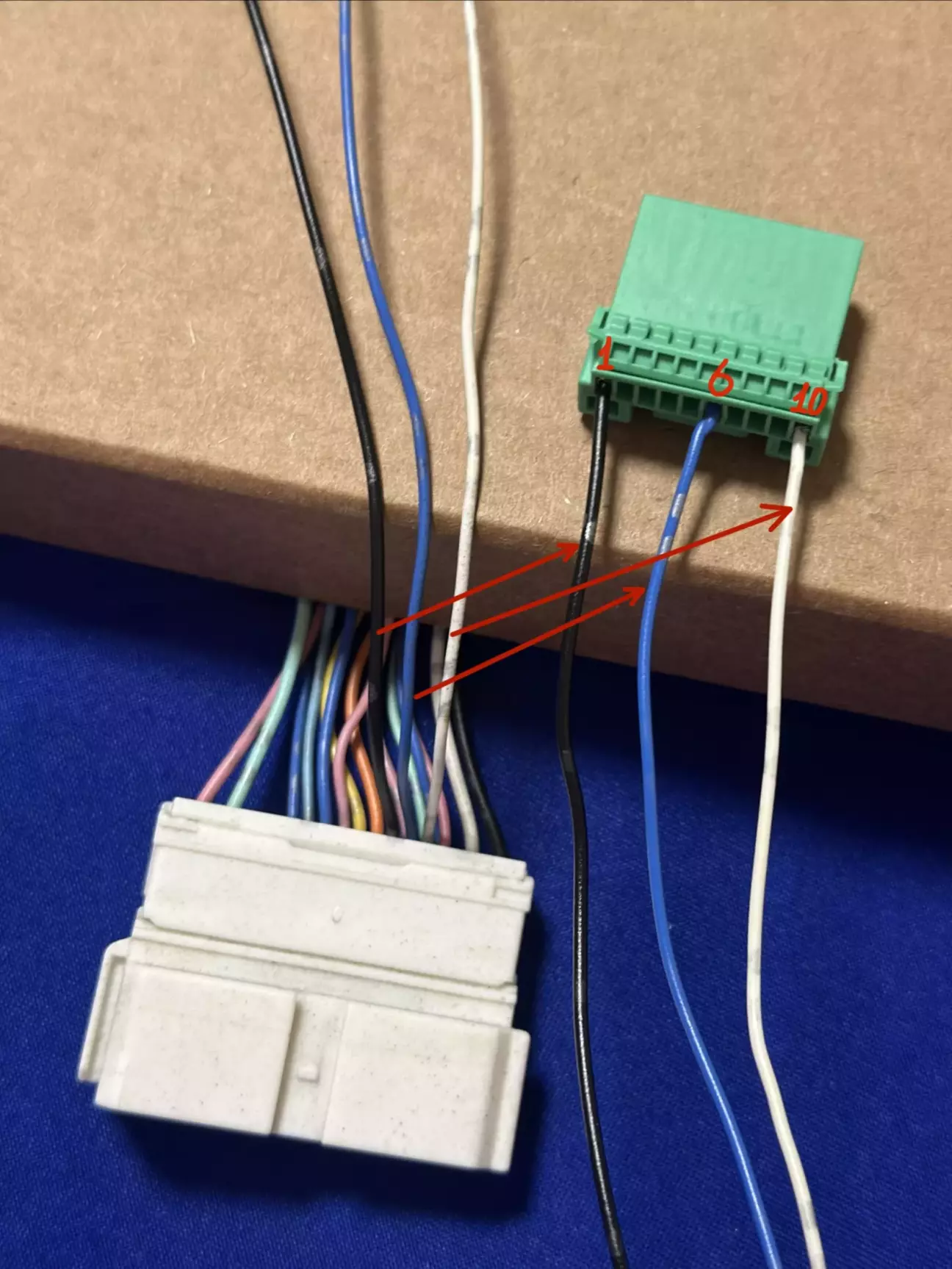

Великі фішки нам були потрібні як подовжувач нашої проводки. Після того, як ми їх з'єднали протилежно друг-драгу. З фішки мами ми беремо потрібні три дроти і врізаємось в них для 10 пін фішки для самого блоку.

P.S кількість пінів може відрізнятися у фішці (різницю подивитись у своїй косі в авто )

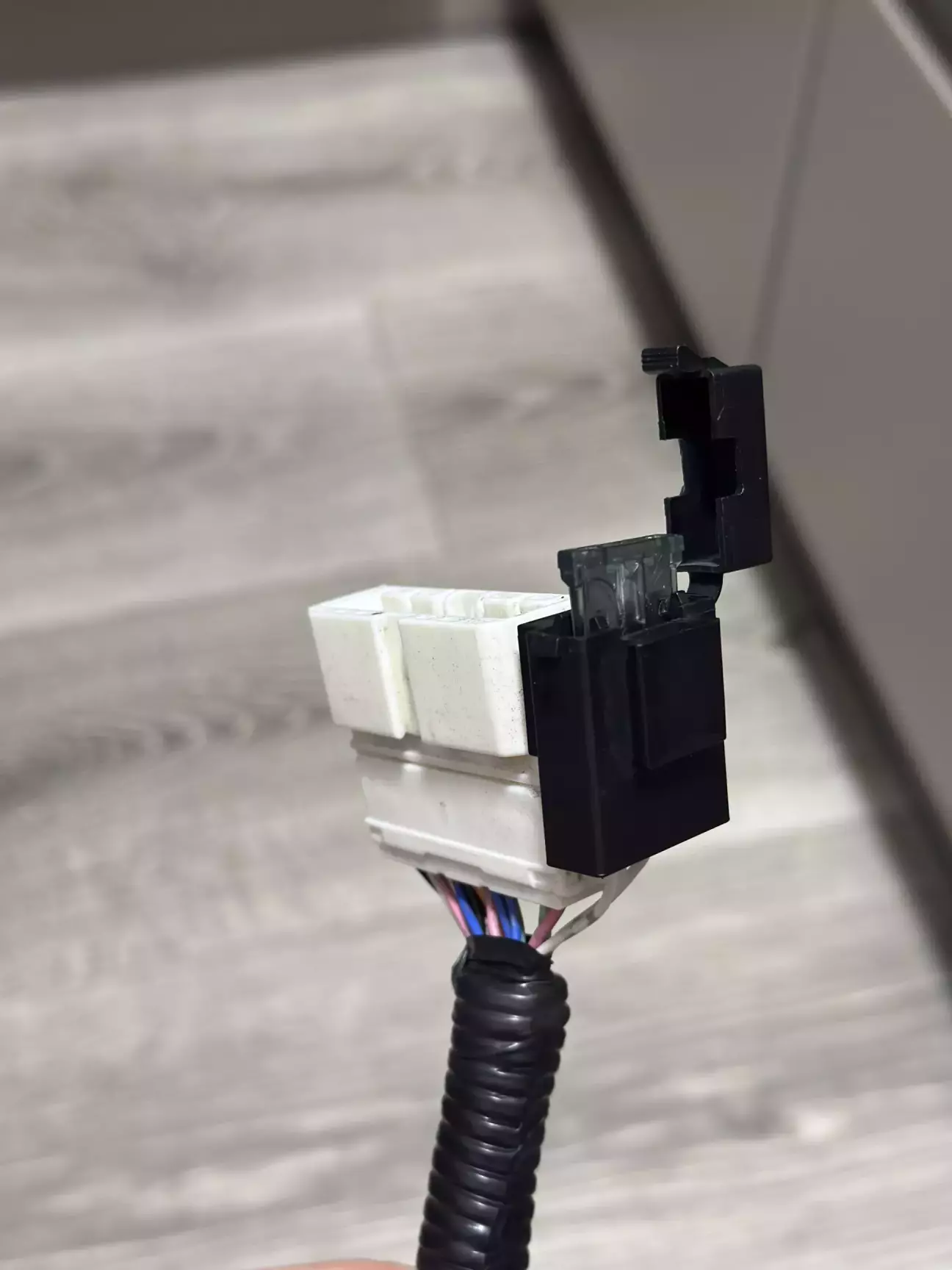

+ потрібно додати 2а запобіжник робимо як оем .

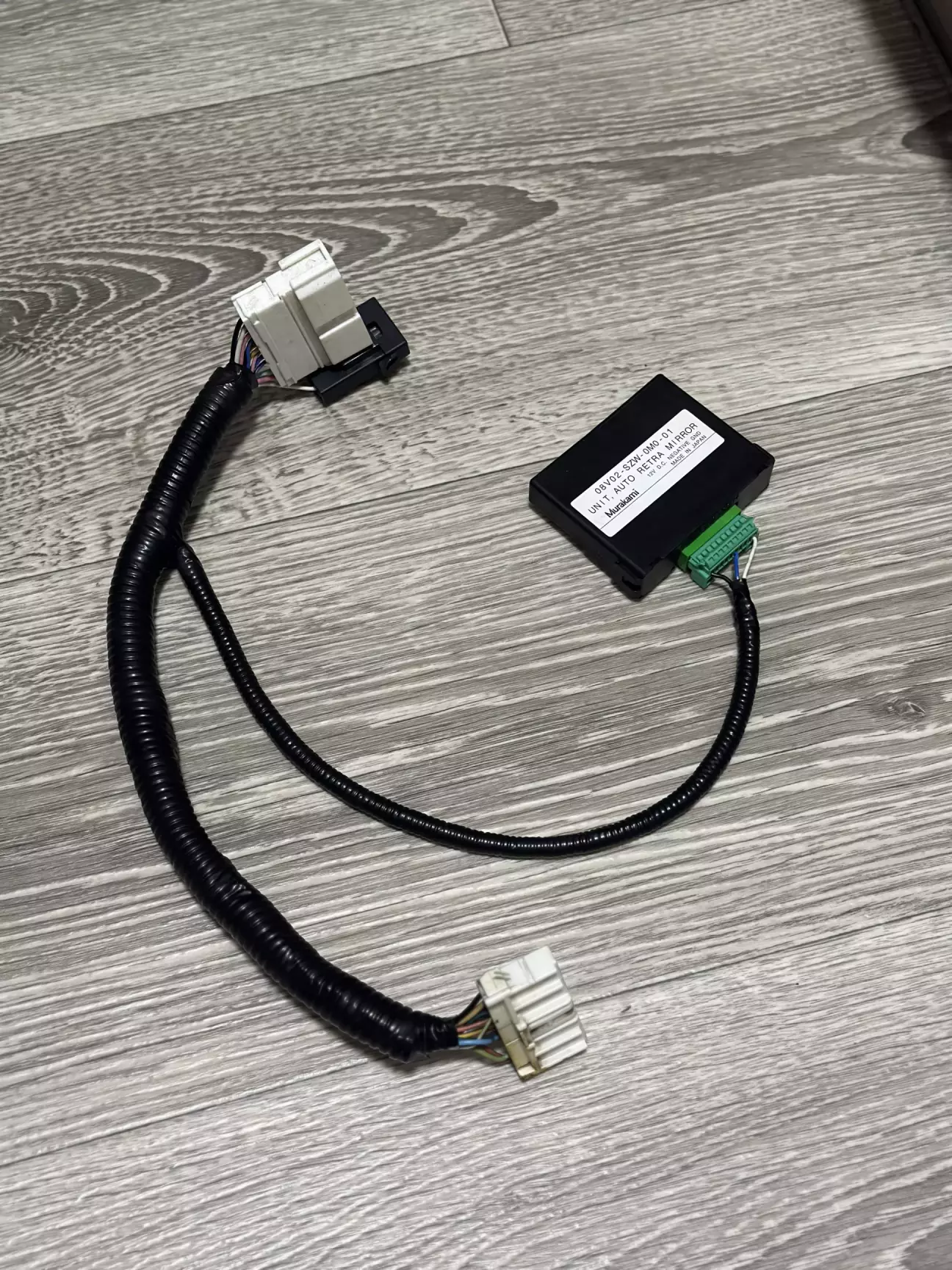

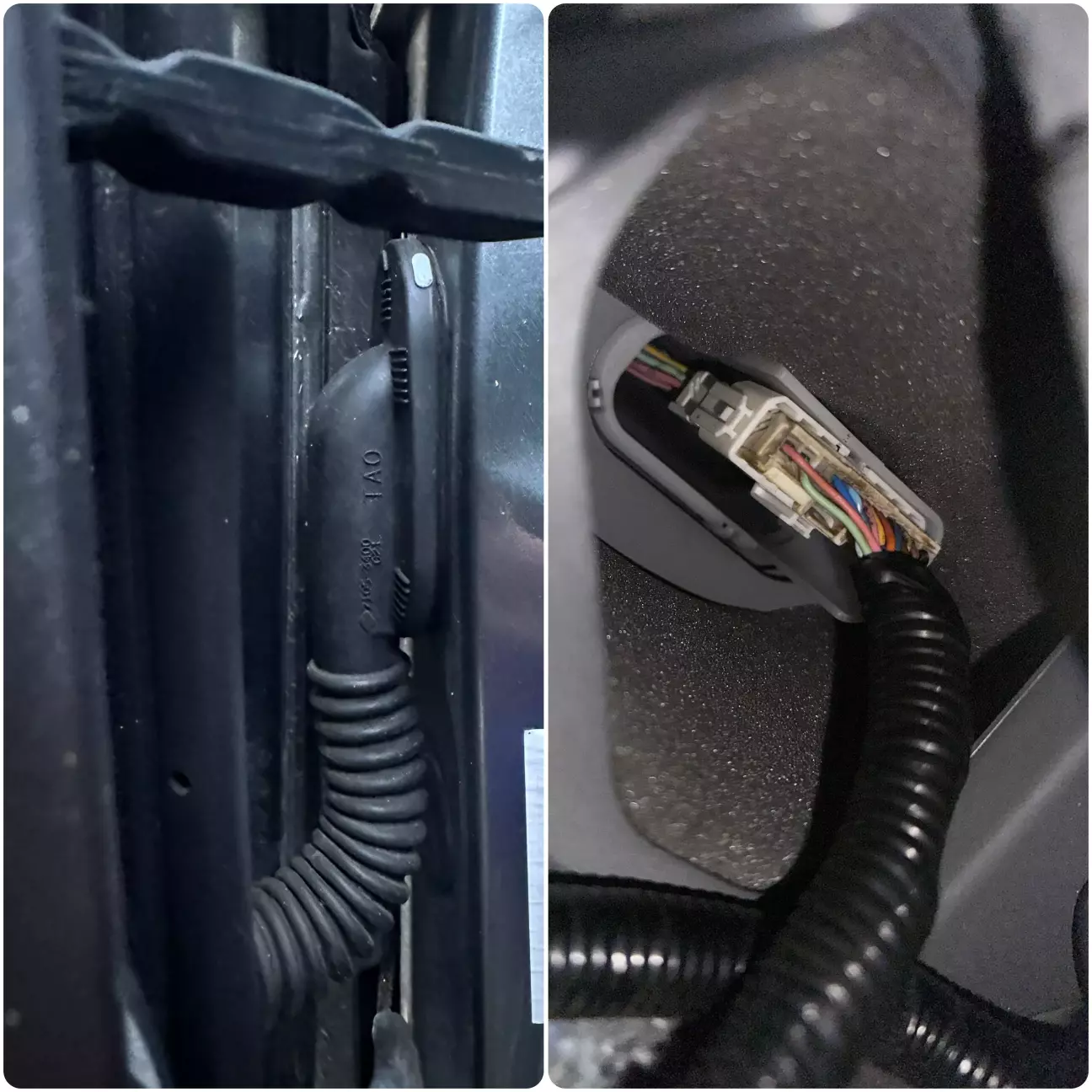

Сподіваюся на фото все всім буде зрозуміло. Як завжди заморочився і пофоткав вам для розуміння та звіту. Після того як оформили проводку, ставимо її на місце, а саме Ідемо  від'єднуємо наші фішки і плюсуємо туди наш подовжувач .

Через 40сек все має запрацювати )

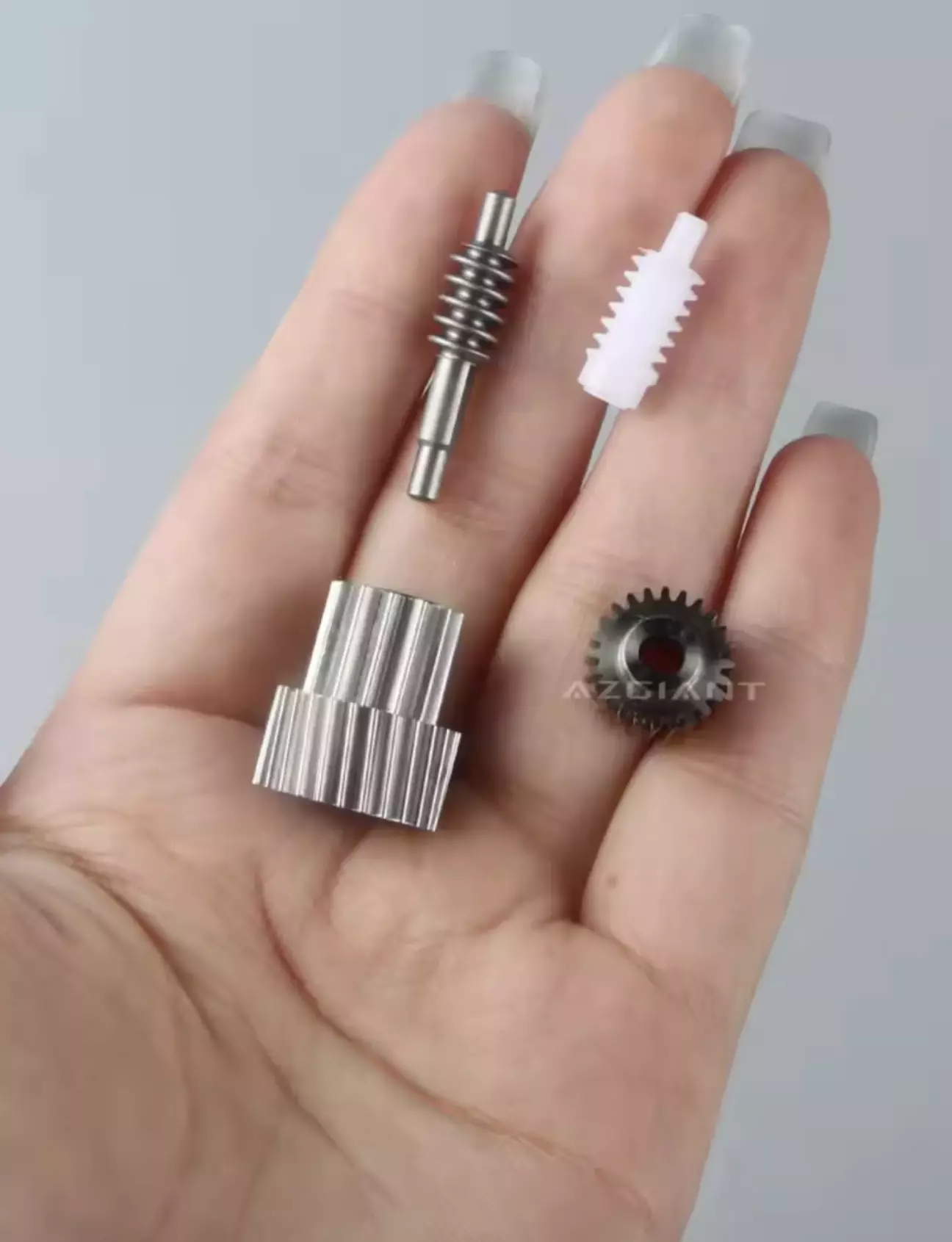

Якщо у вас є страх, що при багаторазовому використанні ваш механізм дзеркал втомиться. Є такий варіант заміни для надійності :

Як підключити кнопку розповім пізніше (Зимовий режим)

 P.S організував ще один комплект
