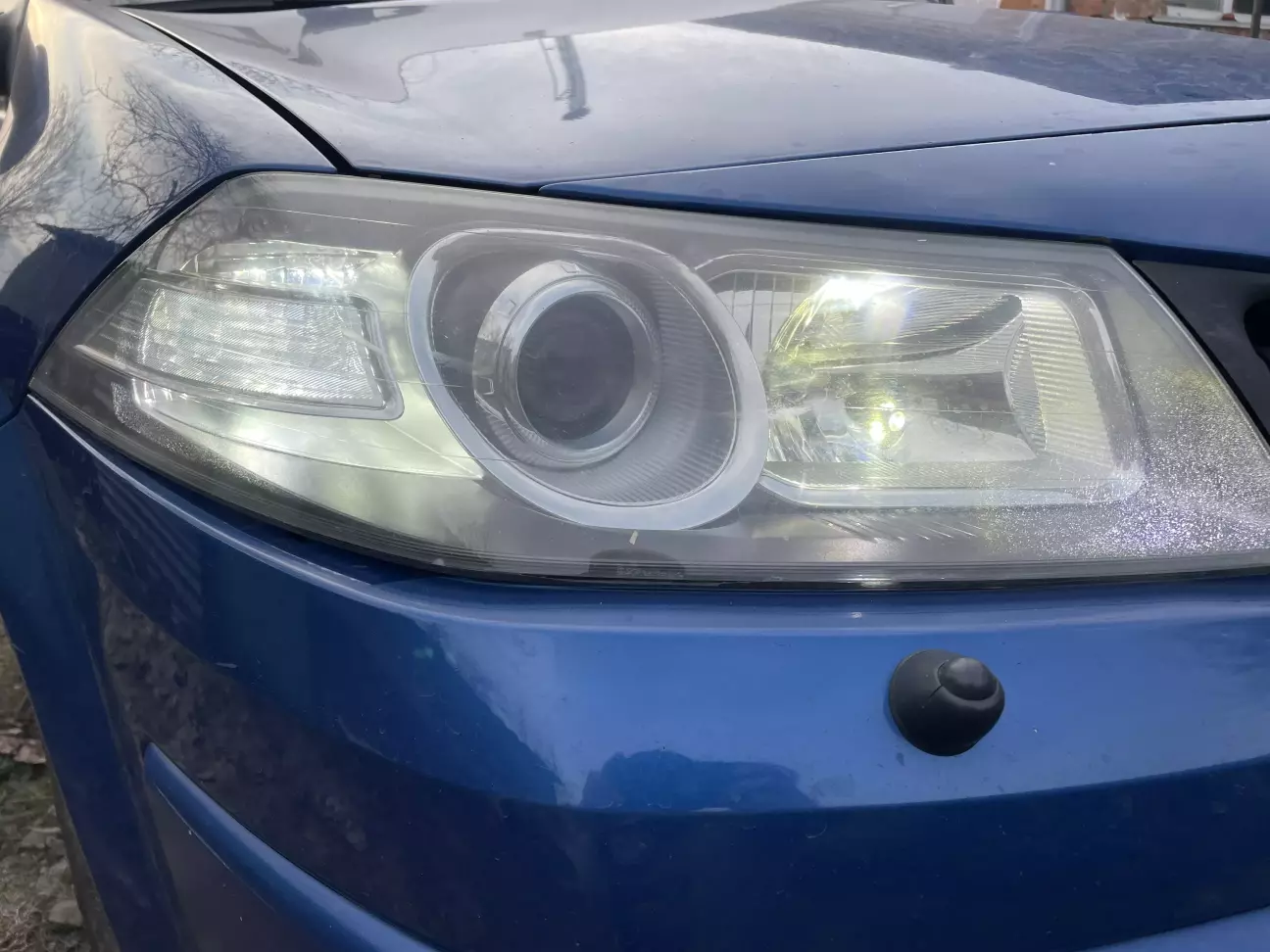

Денні ходові вогні 2в1 з функцією поворота megane 2

Встановлення ДХВ 2в1 через пʼяти контактне реле.

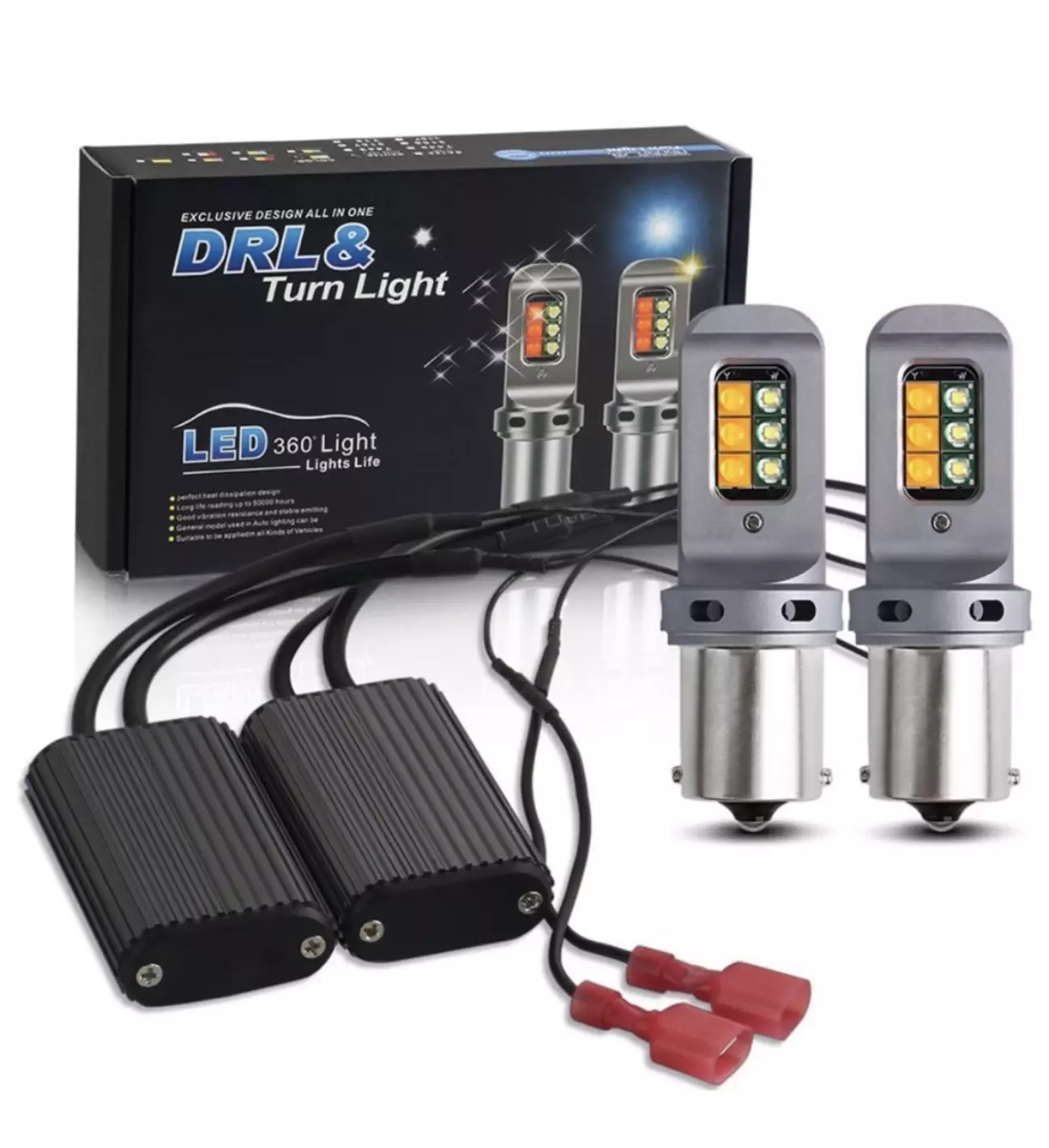

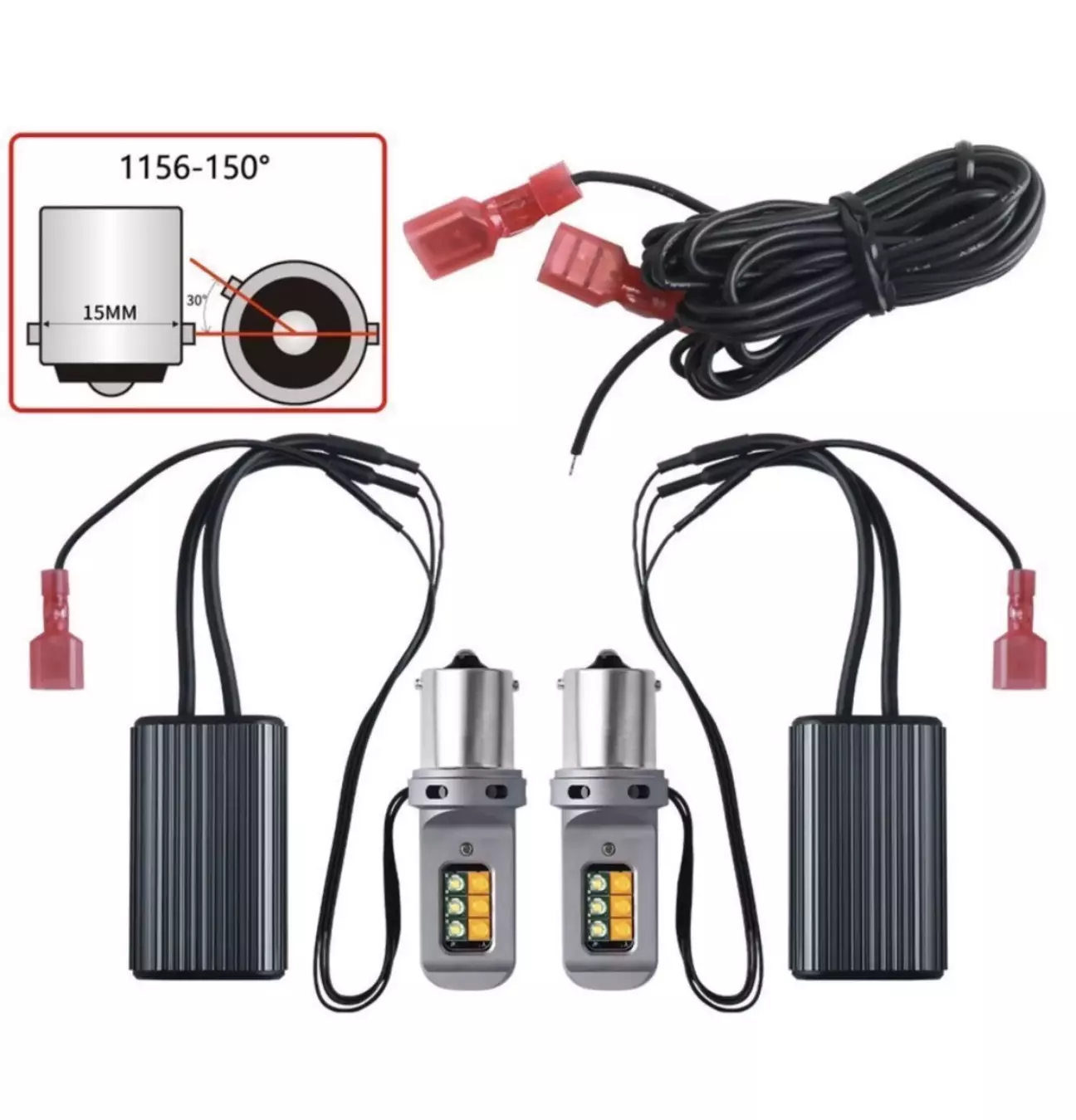

ДХВ придбав в інтернеті. Реле, проводку, клєми та інше в автомагазині.

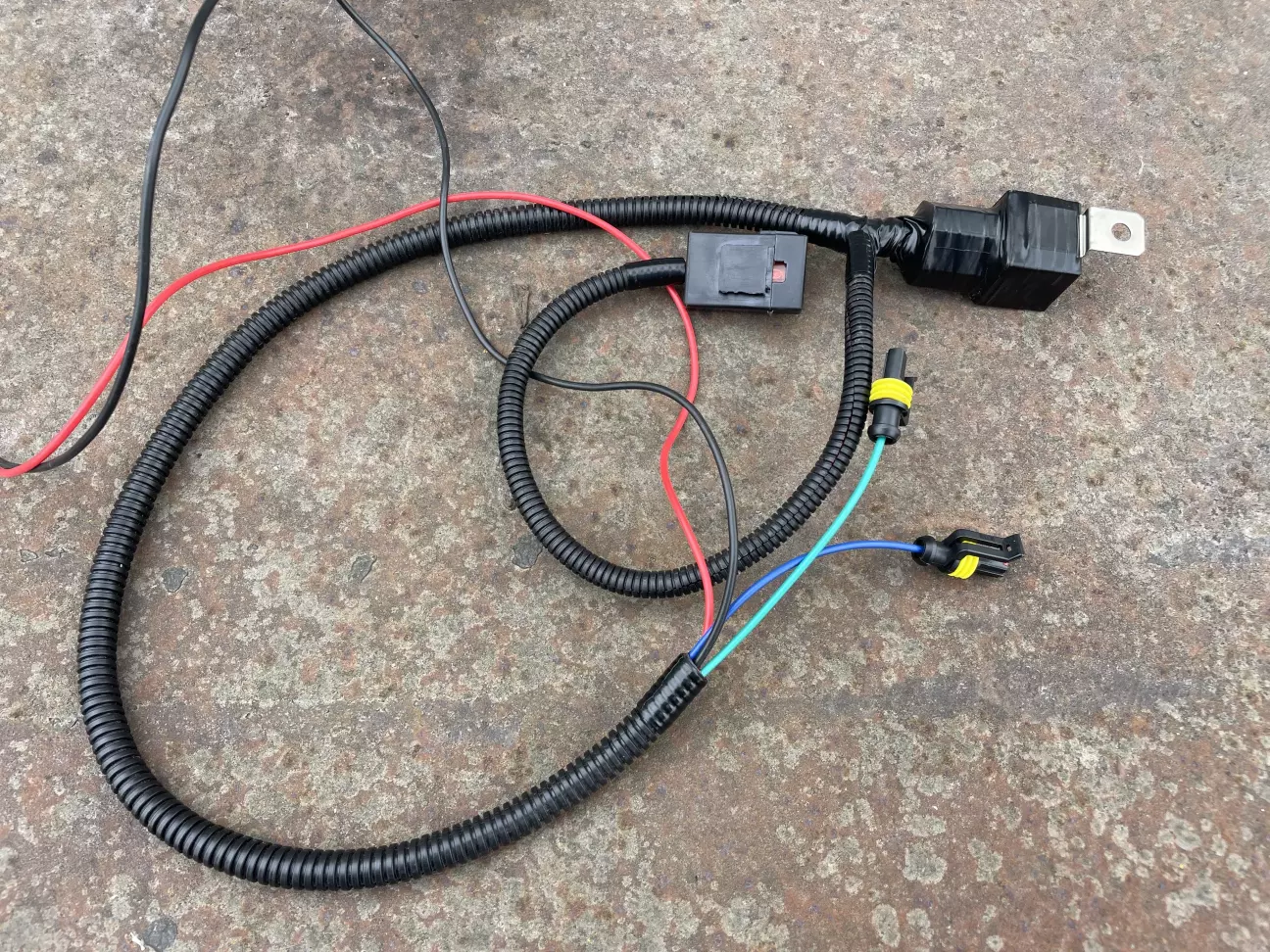

Зібрав таку штуку. Додатково встановив в розрив запалювання запобіжник 10А.

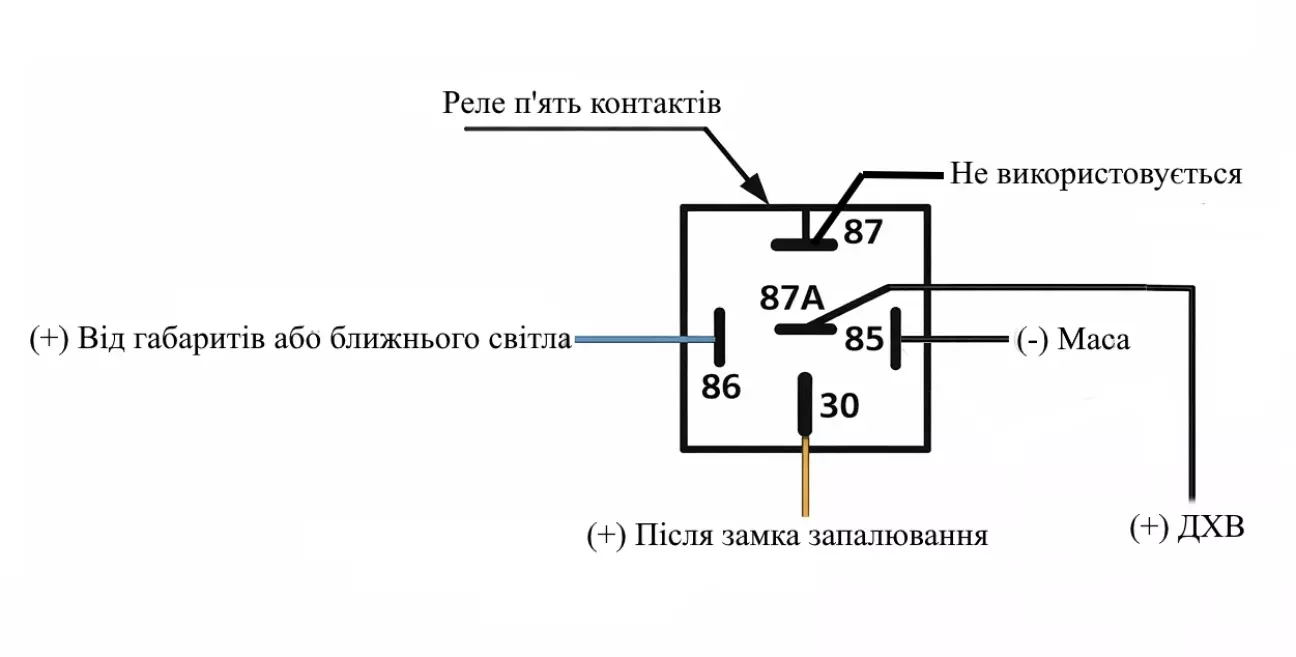

Розташування проводки в реле.

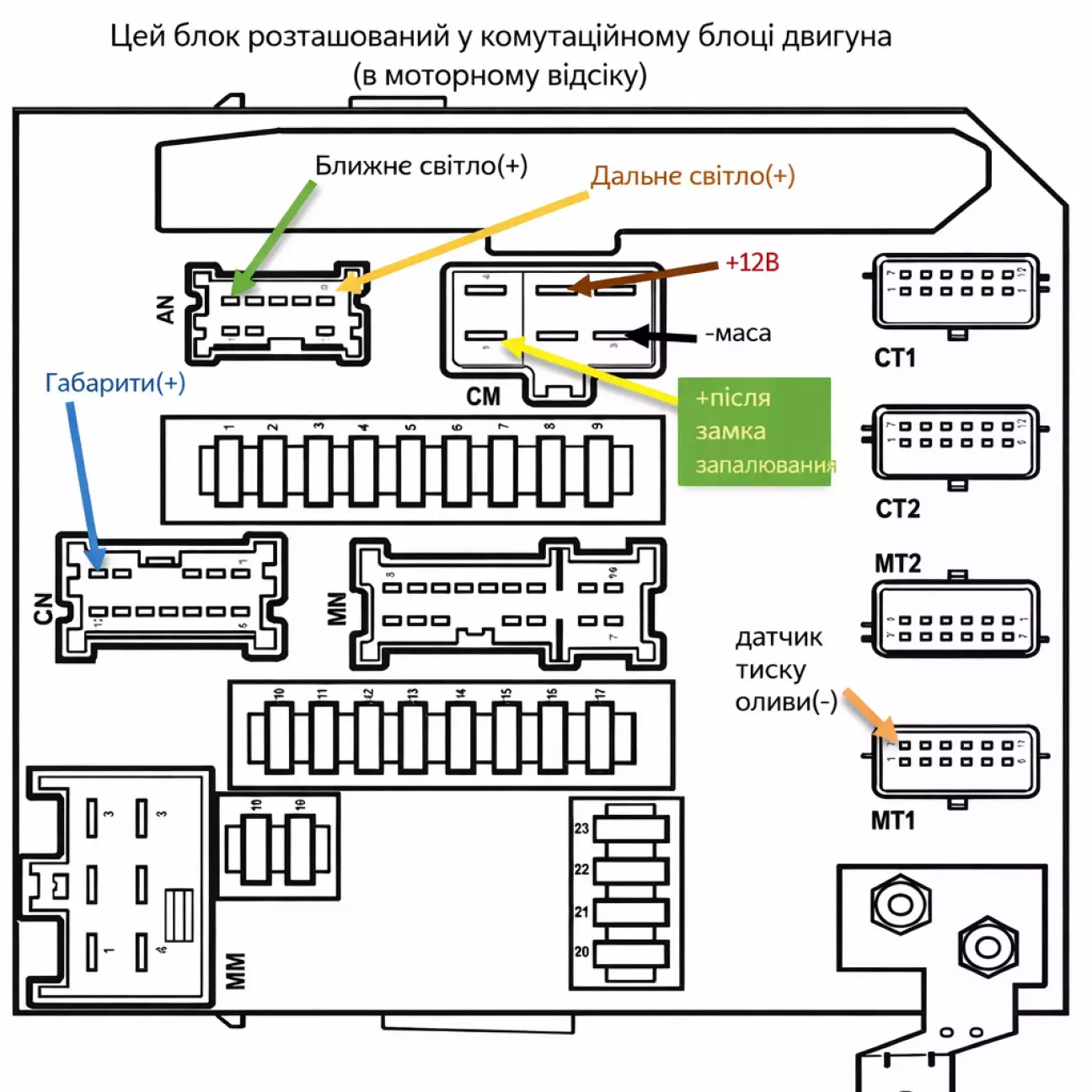

Розташування проводки в блоку.

Дякую за інформацію White_Fox!

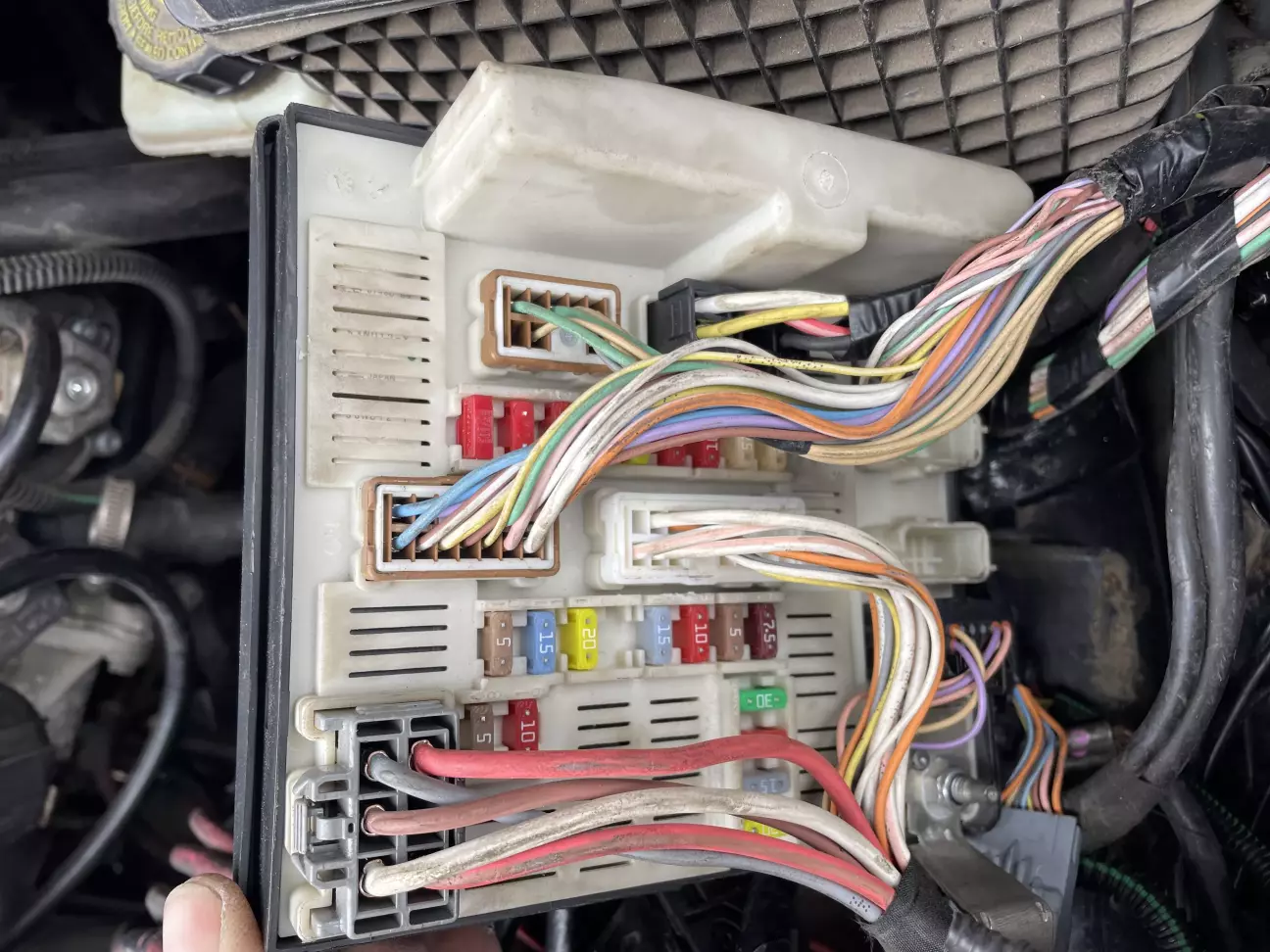

Блок для рестайлу.

Далі найскладніше, а саме підключення!

Міняємо звичайні лампочки в покажчиках поворотів на 2в1, на вільний кінець встановлюємо фішку зʼєднання.

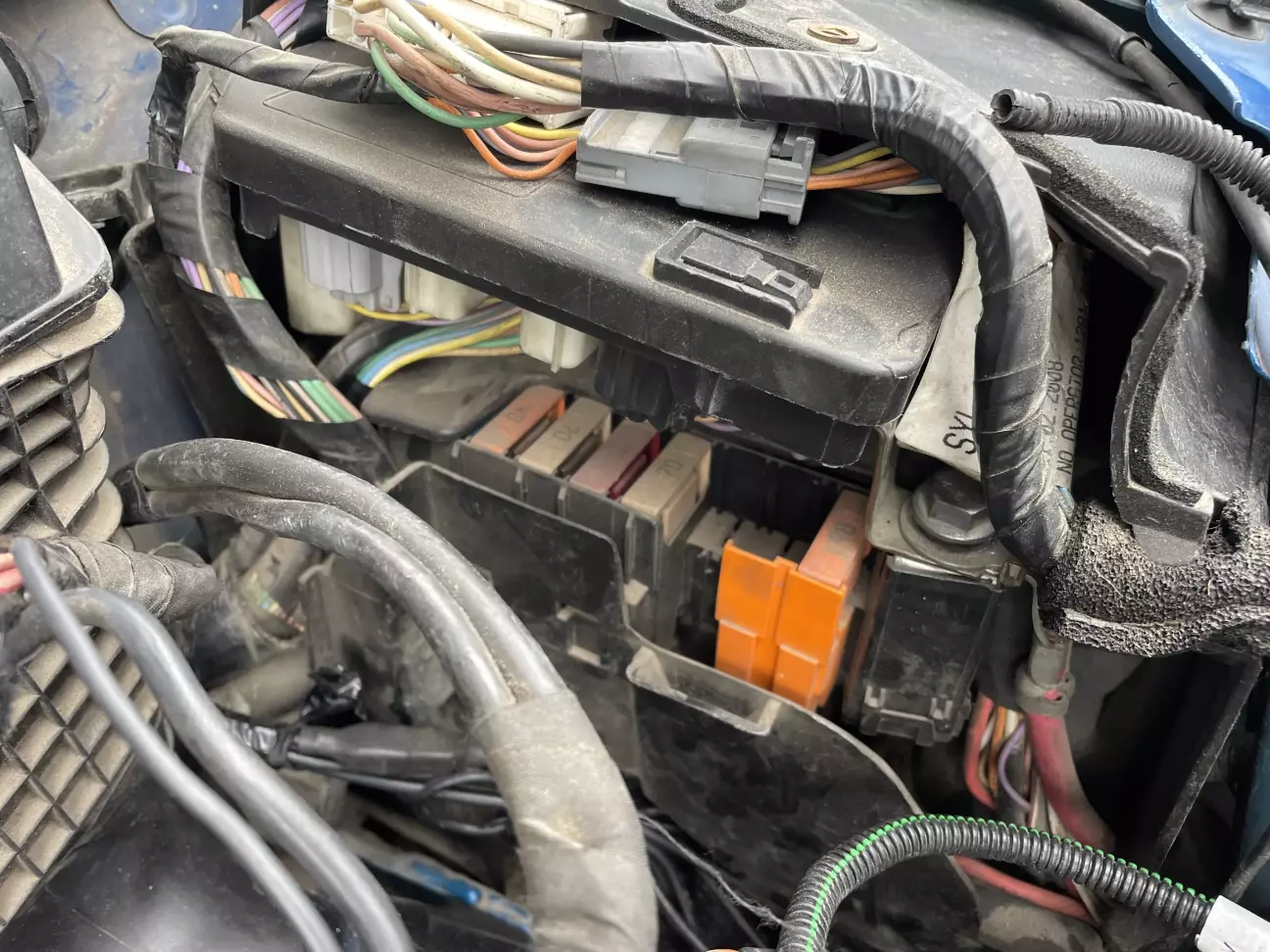

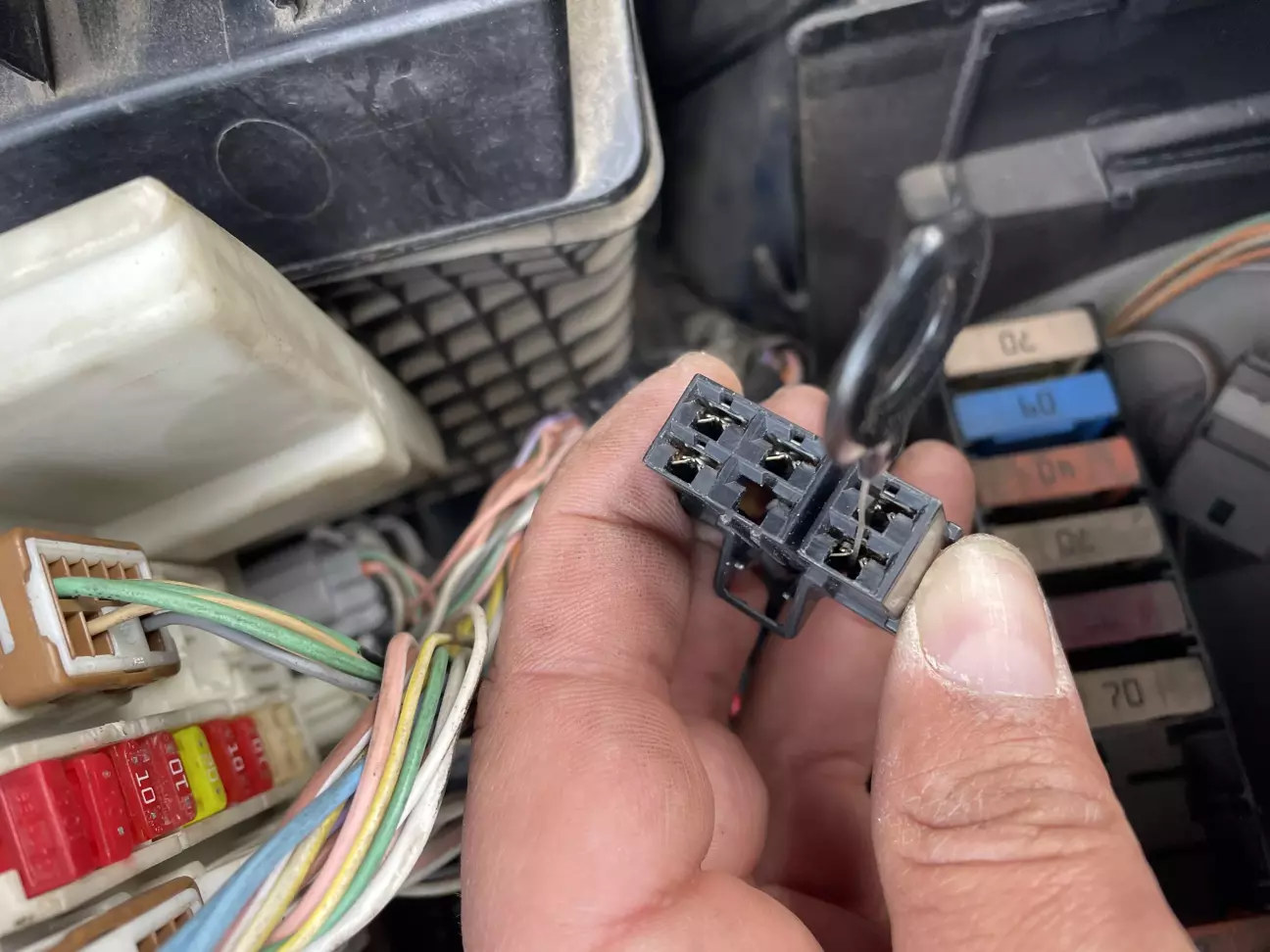

далі знімаємо акумулятор, площадку акумулятора, достаєм блок, знаходимо потрібні піни, та виймаємо їх по черзі.

Виймаються вони доволі просто, потрібно відігнути язичок та вийняти пін!

Підключаємо потрібні піни (я в блок підключив тільки запалювання та масу),

збираємо все назад.

Реле я закріпив стяжкою.

Плюс на вимикання ДХВ я взяв з лівої фари ближнього світла.

Мінус на ДХВ береться з цоколя лампочки повороту.

Принцип роботи:

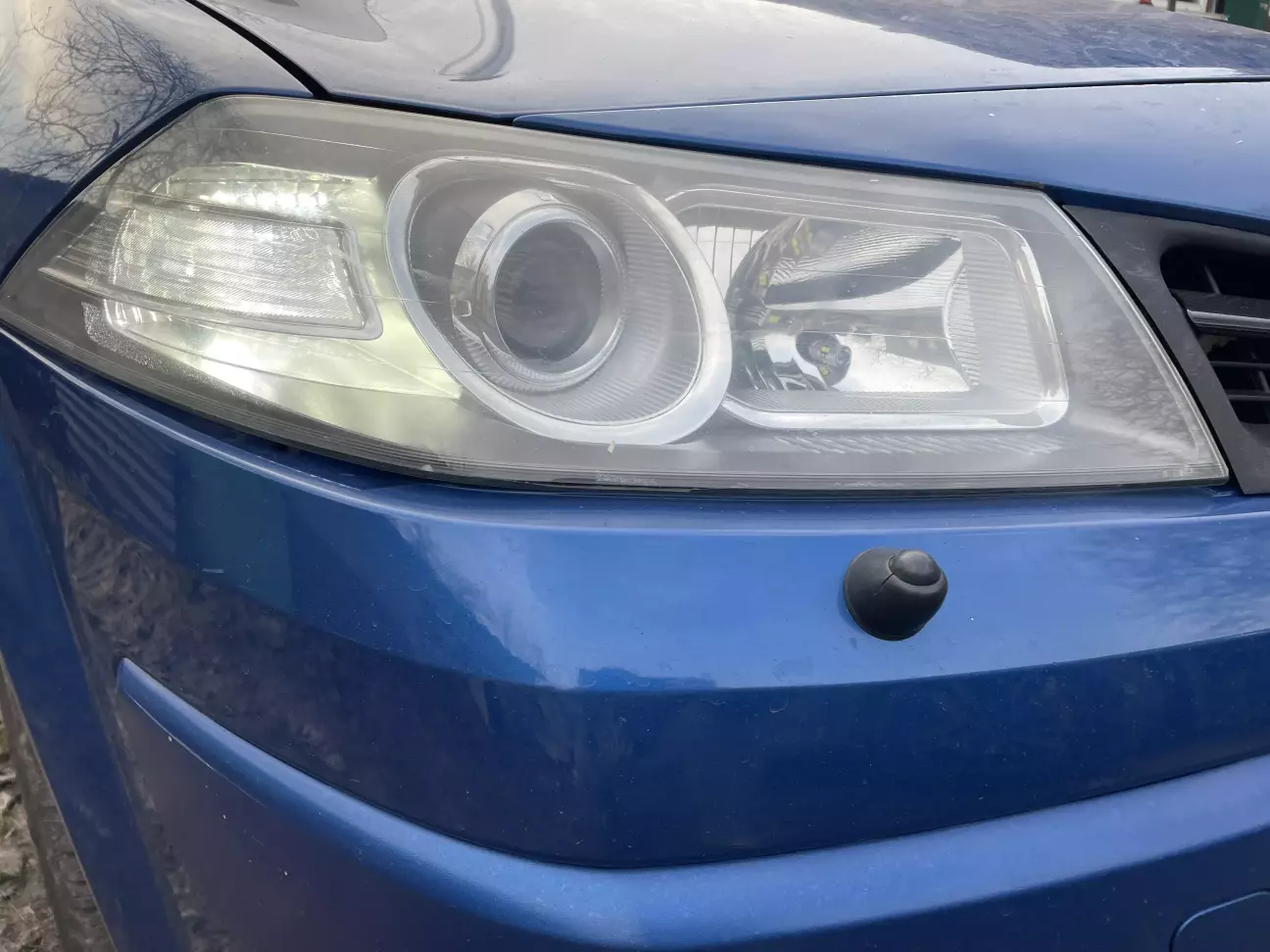

Включив запалювання, зʼявився плюс на ДХВ.

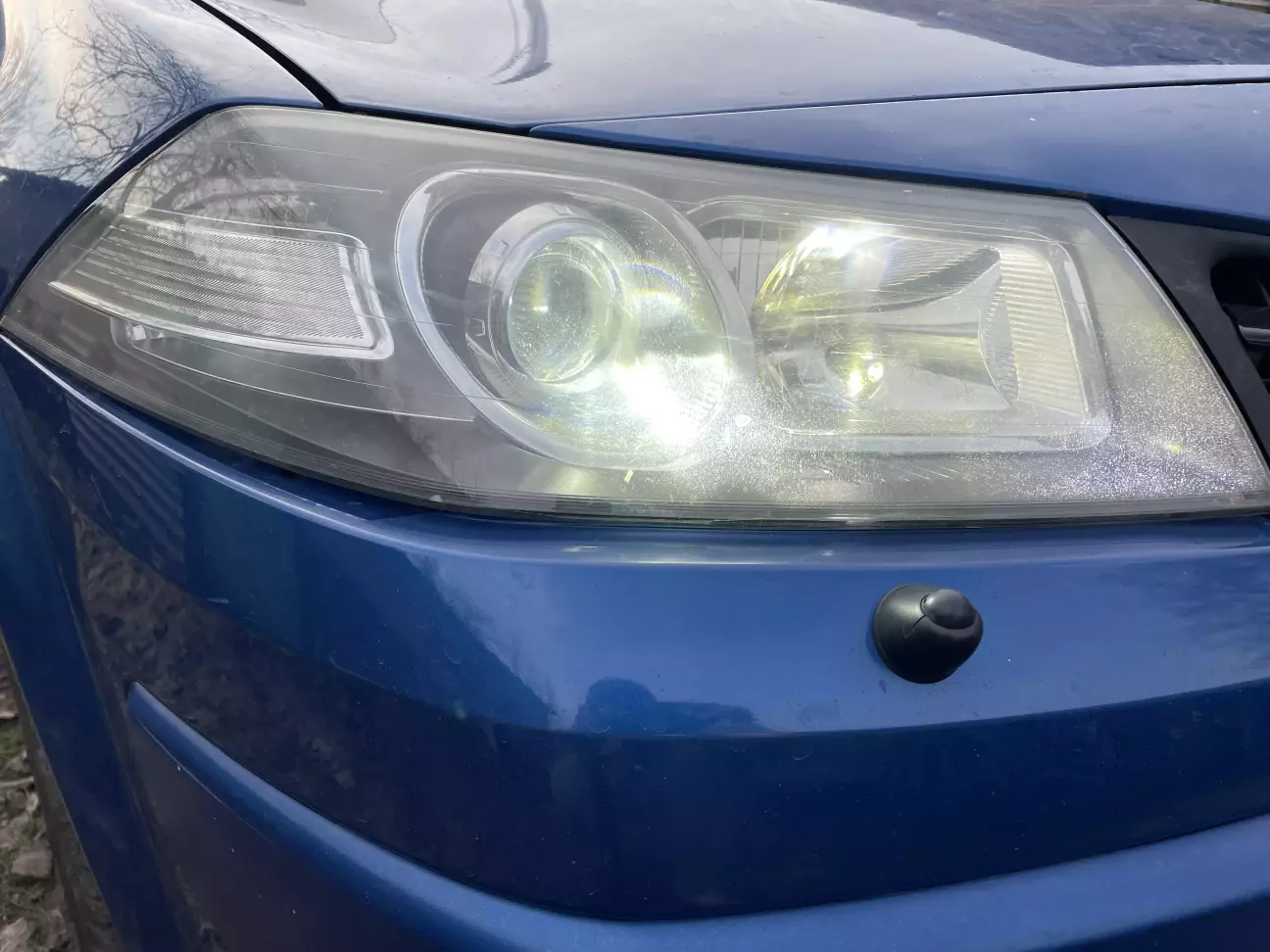

Включив ближнє світло, ДХВ погасло.

Виключив запалювання, ДХВ відключилося.
