В цьому розділі бортжурнала буде описуватися процес заміни старої бензинової проводки на дизельну до двигуна 2.4D (ABB або AJA), який зараз стоїть на DINO.

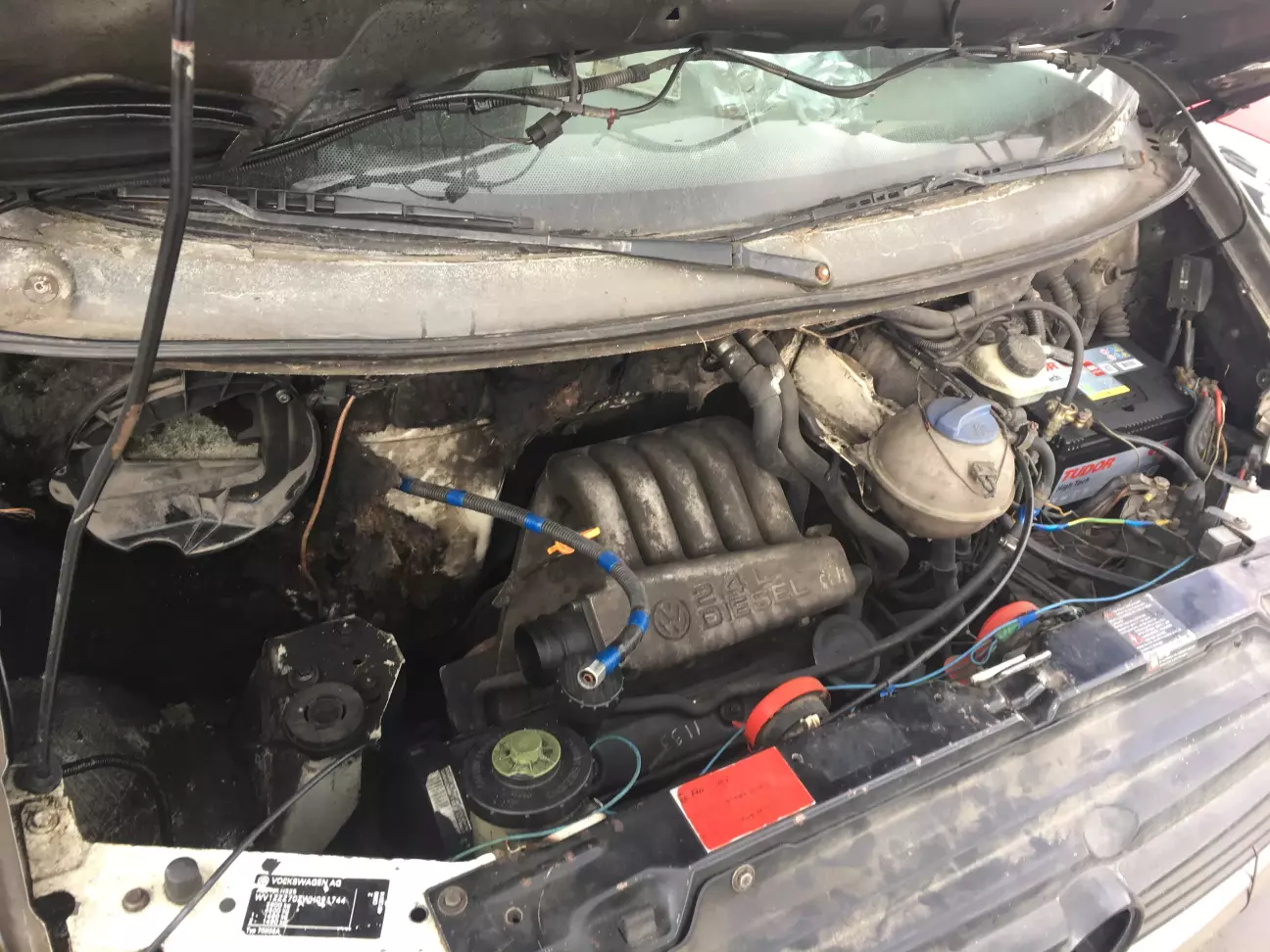

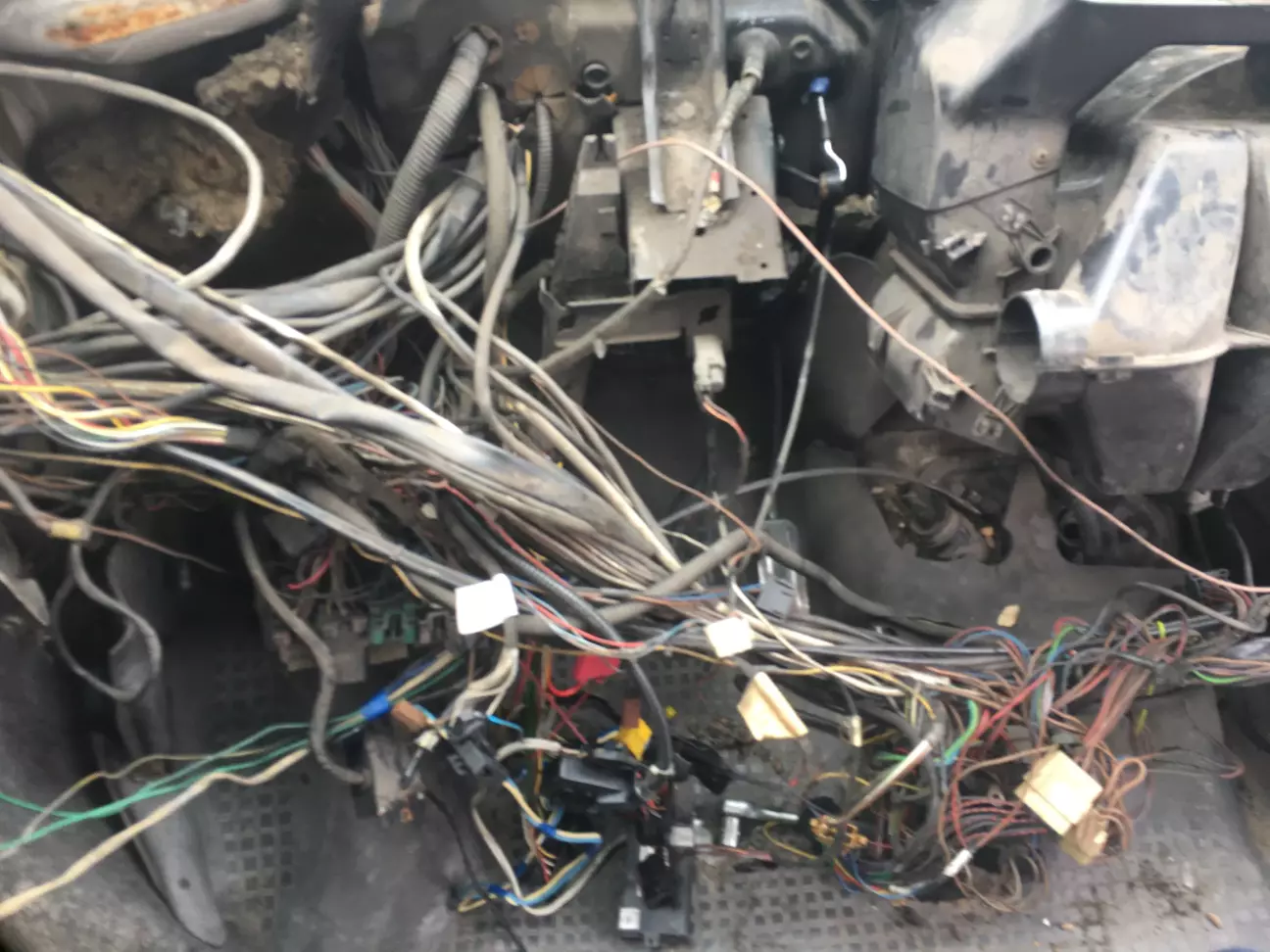

В якийсь період життя DINO відубалась заміна двигуна з 2.5л бензина коробка автомат на простий атмосферний дизель 2.4л на механіці. Проводка залишилась стара бензинова, і зараз це вигладає так під торпедою. Аналогічна ситуація з підкапотною проводкою.
Прийнято рішення розібрати цей клубок проводів щоб відділити його від проводки електричних дверей та замінити на оригінальну проводку від двигуна 2.4D маркування ABB або AJA.
Мені до сьогодні не відомо який код двигуна DINO. Вони візуально схожі і в принципі це однакові двигуни, відміність у 5 к.с., встановлювались на Т4 з 1997 по 2003 рік.

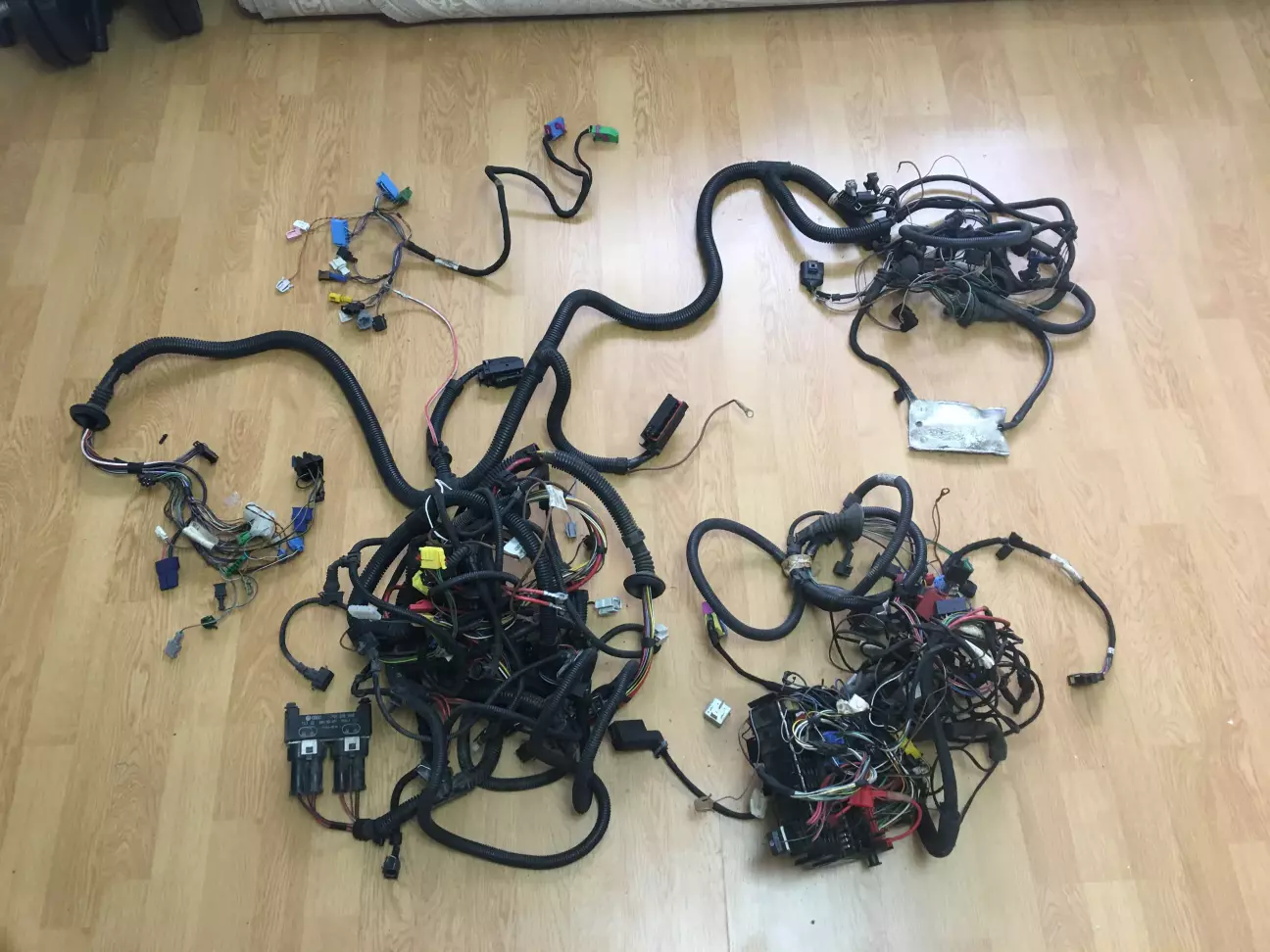

На днях була куплена проводка від рестайлінгового Т4 2001 року з двигуном 2.4D.

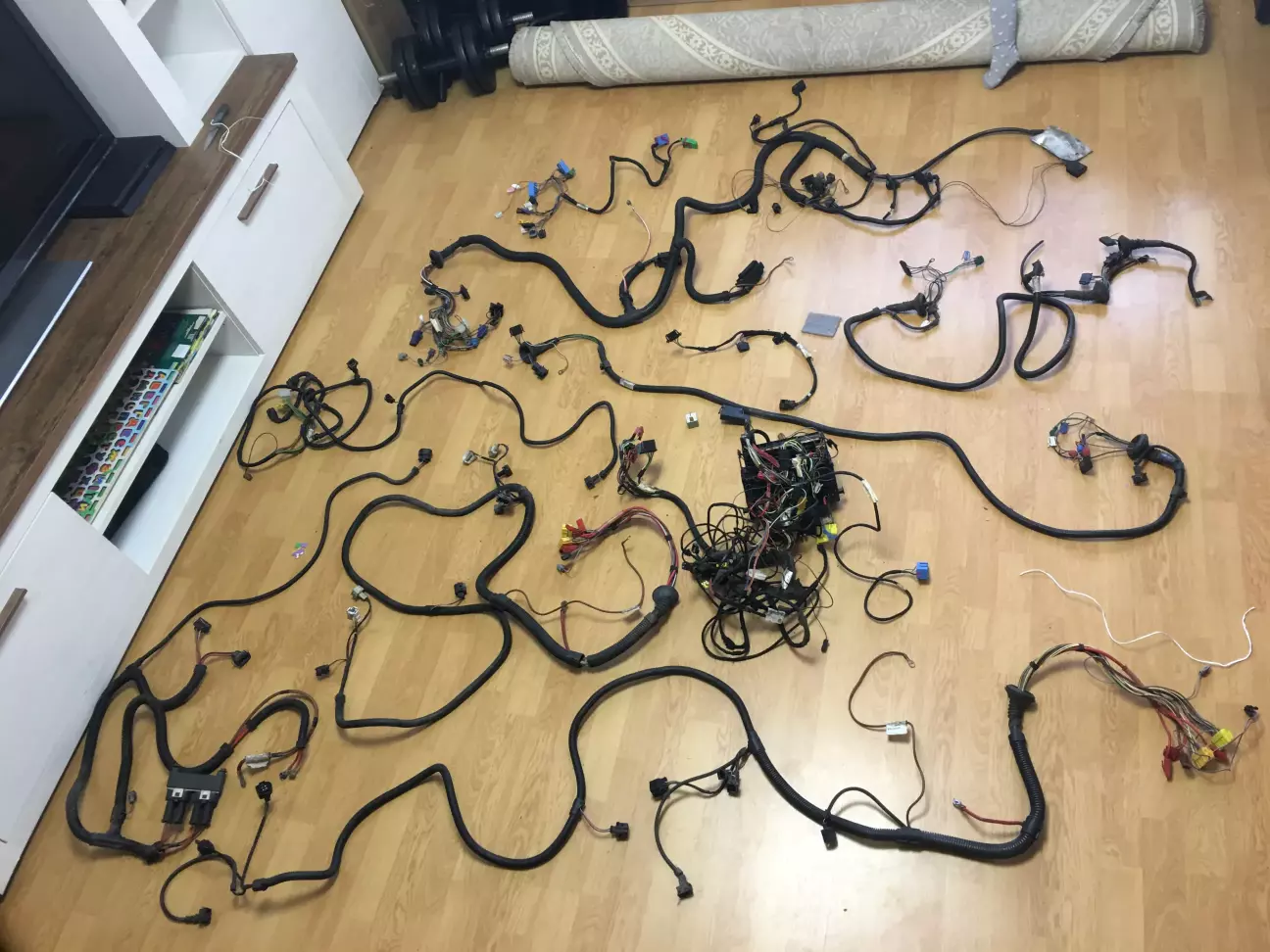

Розплутав, розпочав вивчати та підписувати, яка фішка до чого підключається.

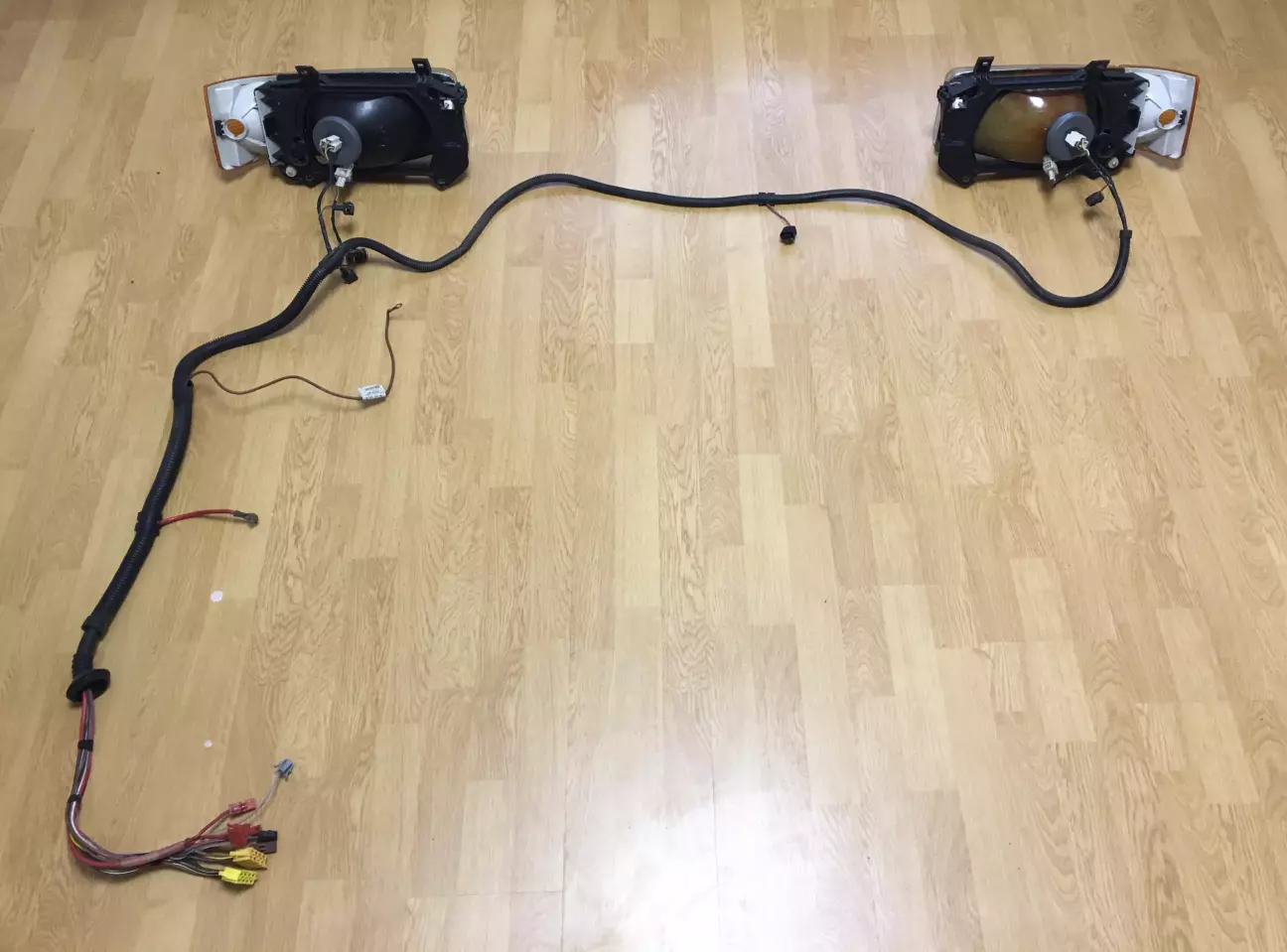

Наприклад проводка фар від якої також заживлюється ТНВД двигуна 2.4D виглядає ось так.

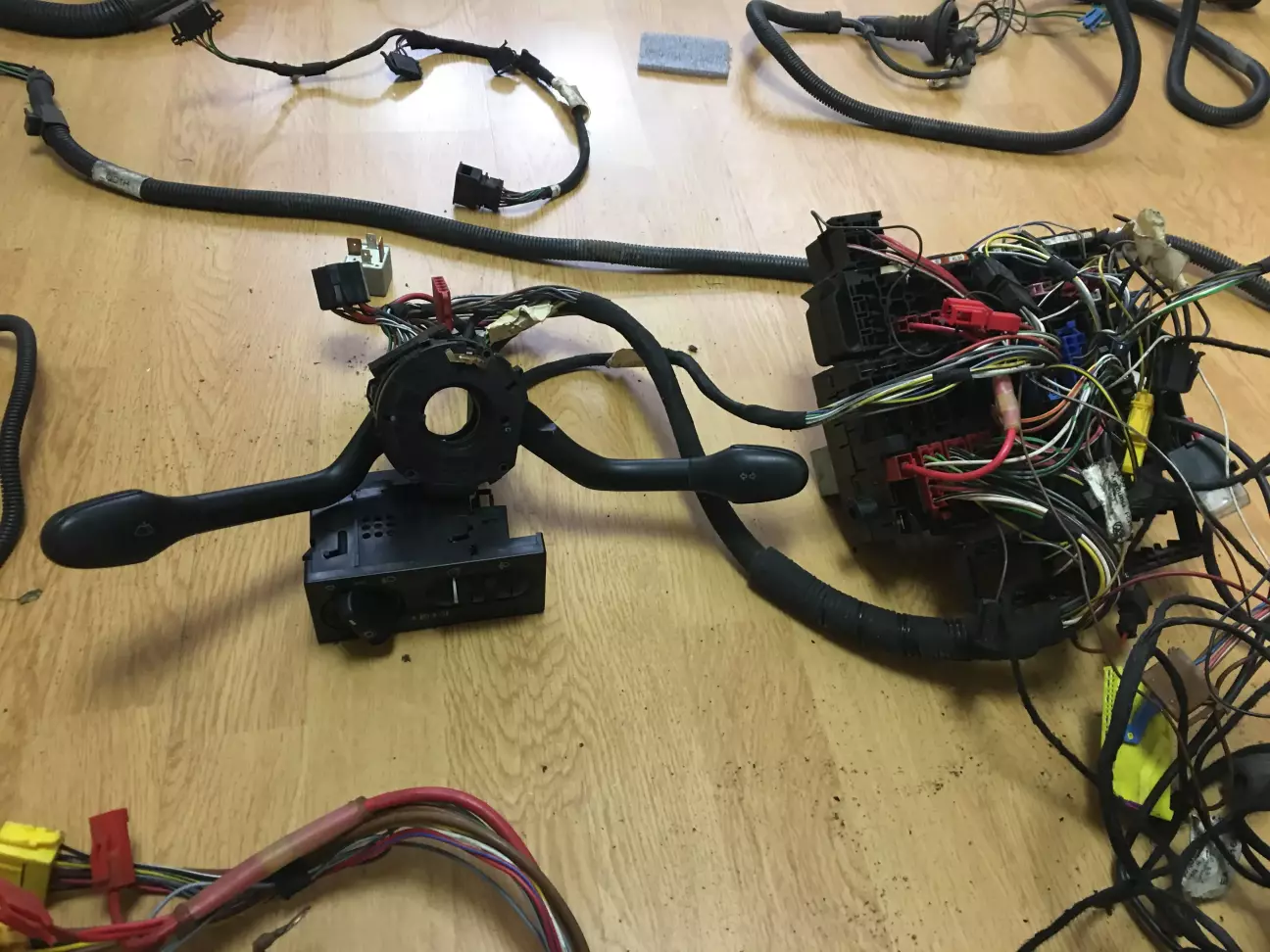

Перемикач світла та гітара перемикання поворотів і щіток очисників лобового скла, контакта група замка запалення також підключається на одну косу проводки.

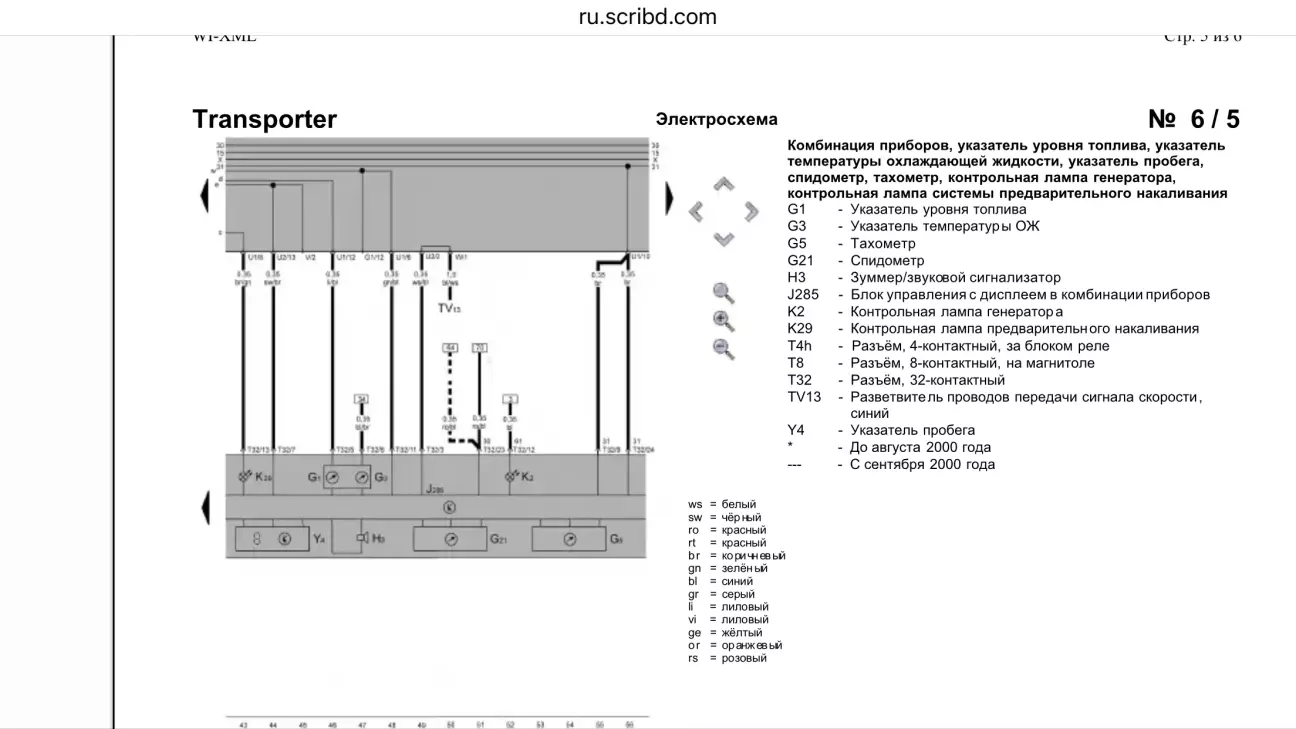

Проводка підключення приборки нового зразка, синього кольору підсвітка як у Гольфа 4.

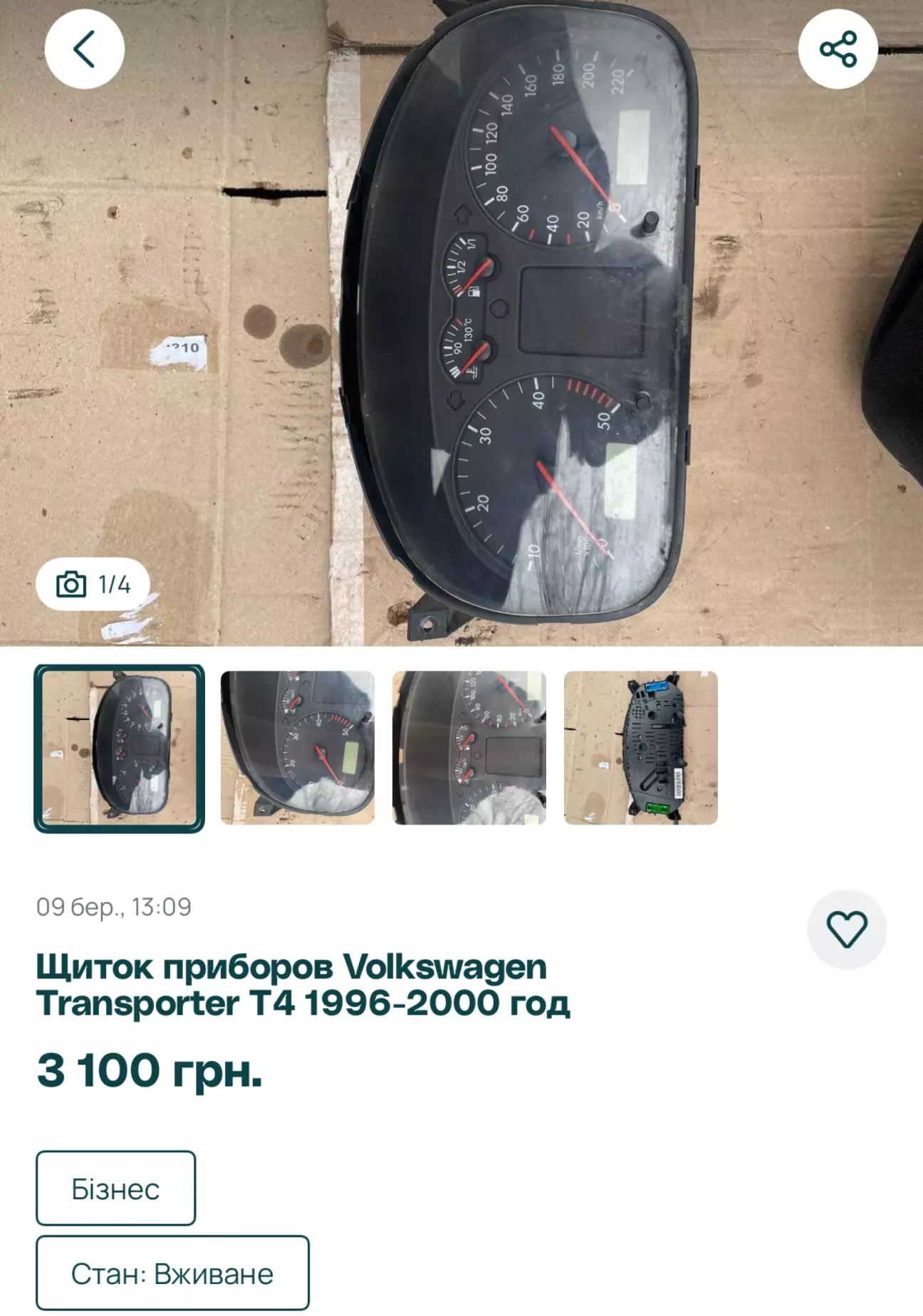

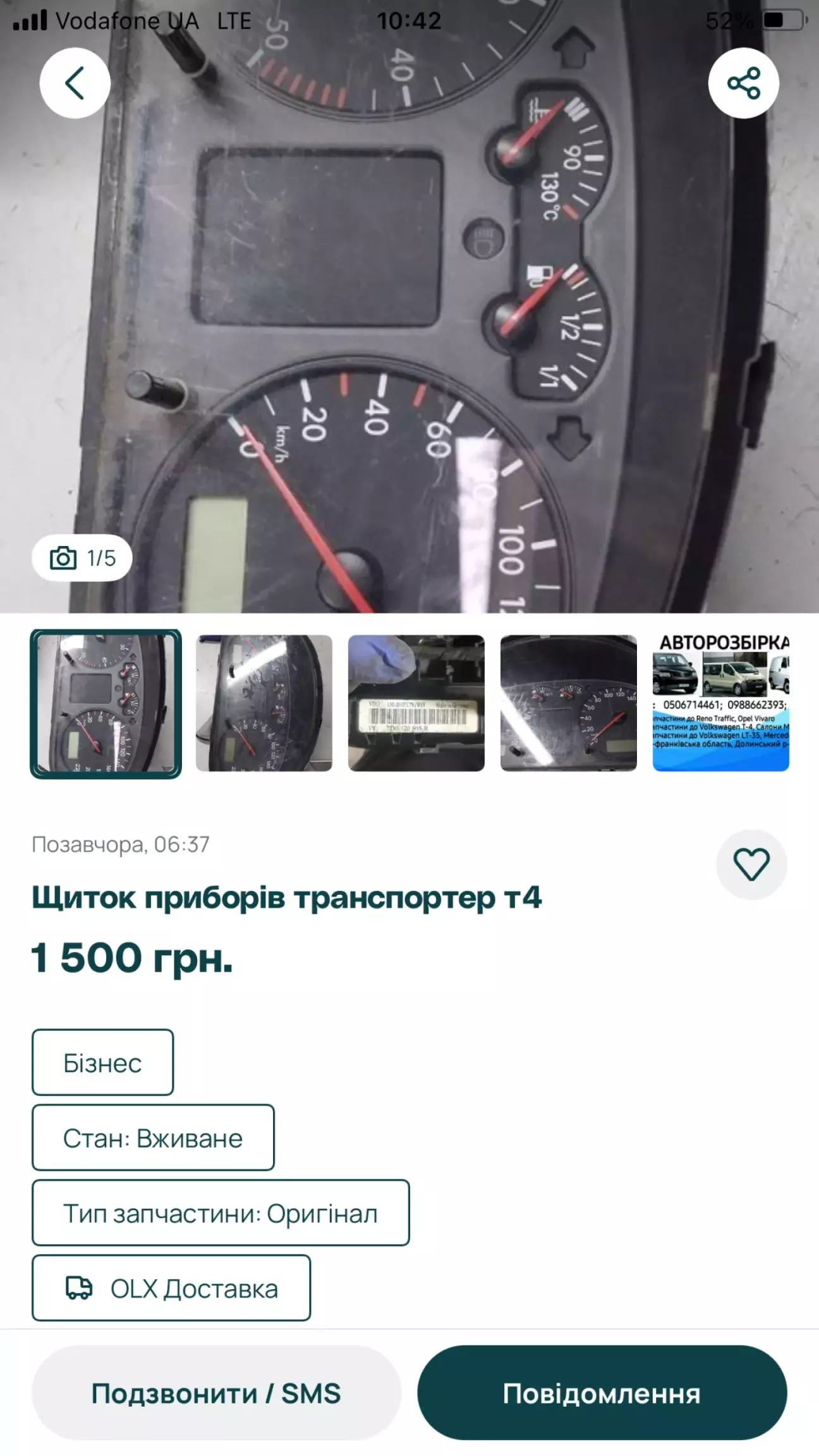

Приборку до неї також знайшов і на днях має приїхати.

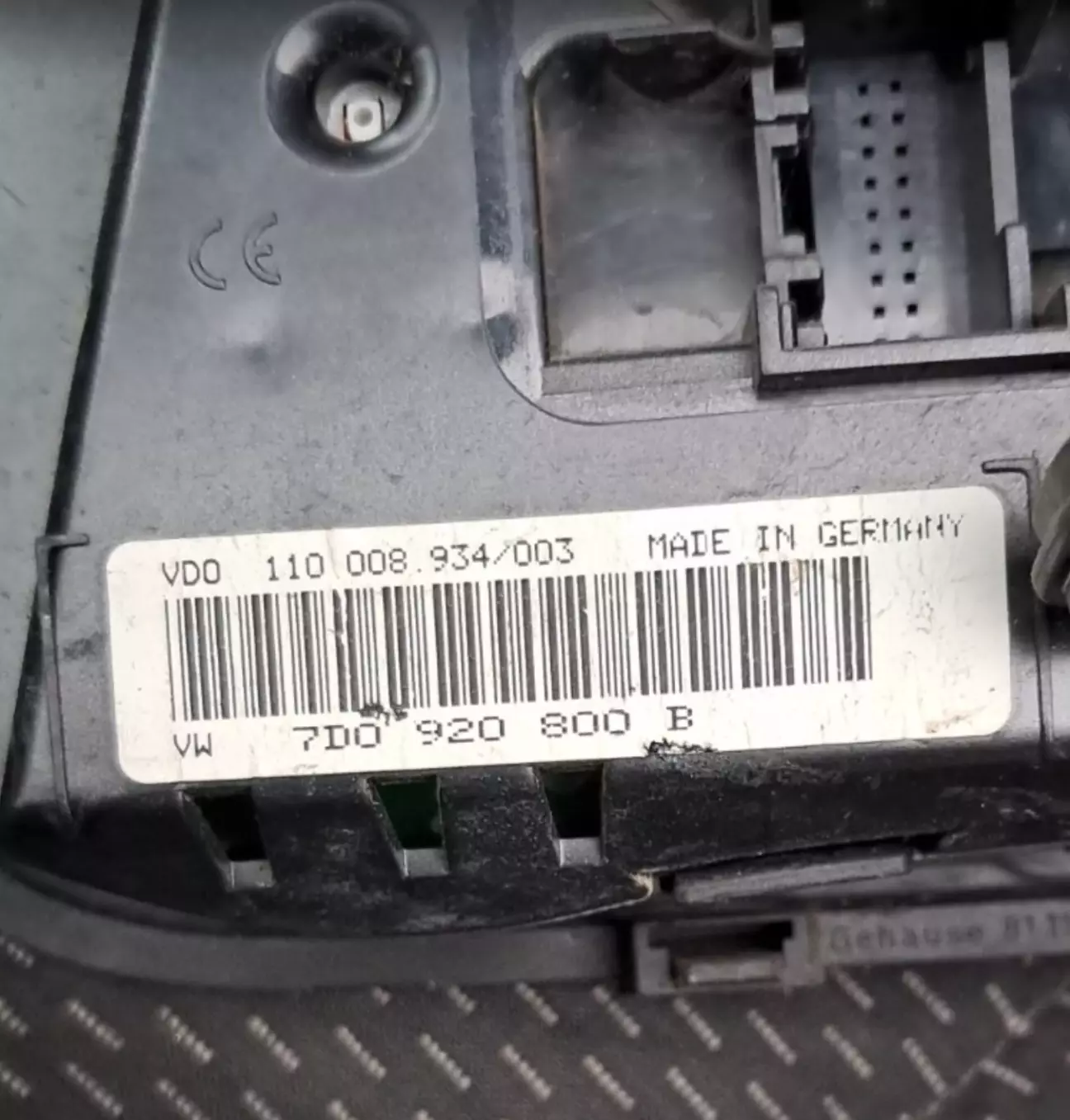

Маркування приборки нового зразка на двигун 2.4D.
Цей тип приборки рідкісний і вона коштує дорожче на порядок від приборок до двигунів 2.5TDI.

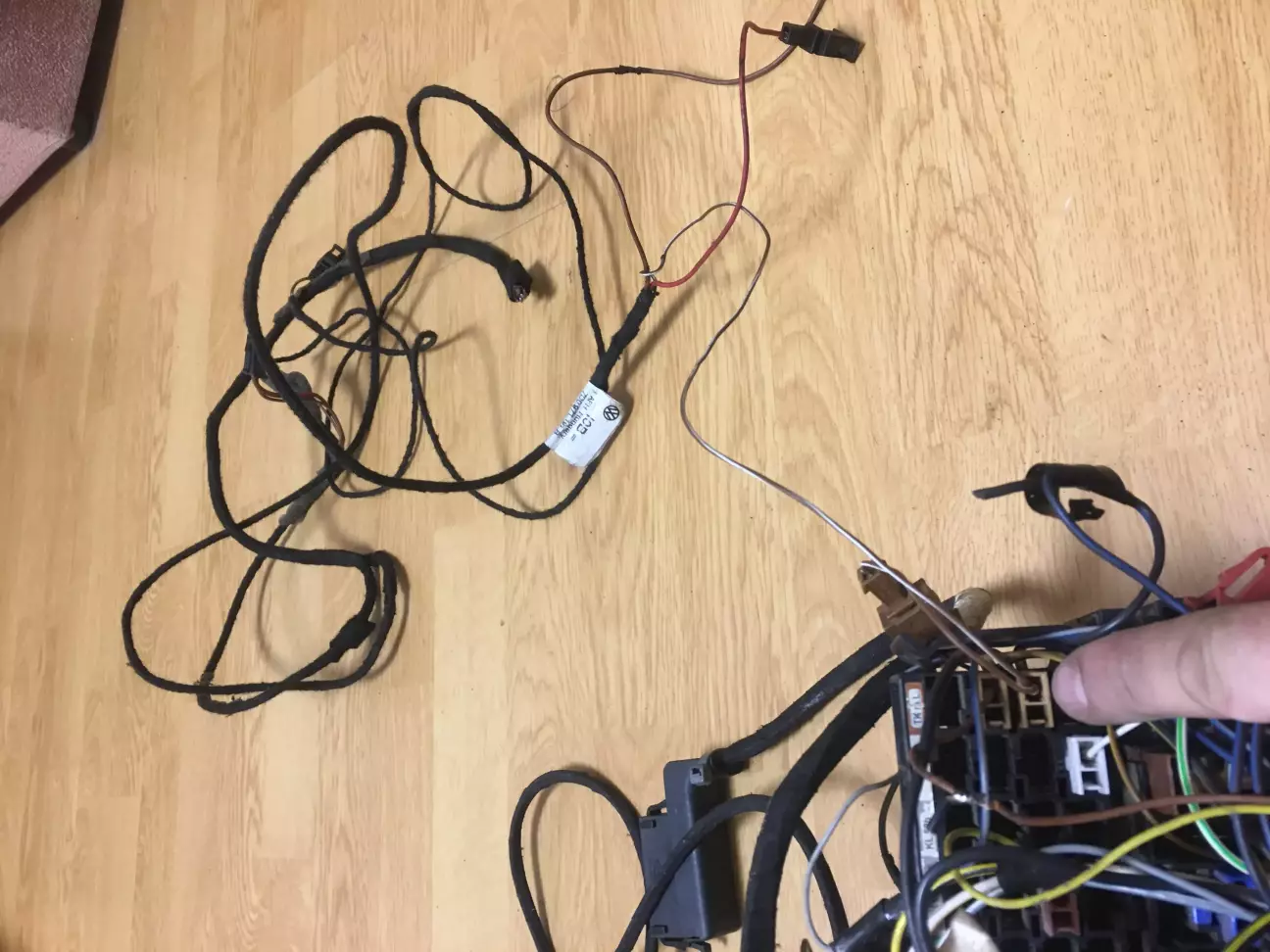

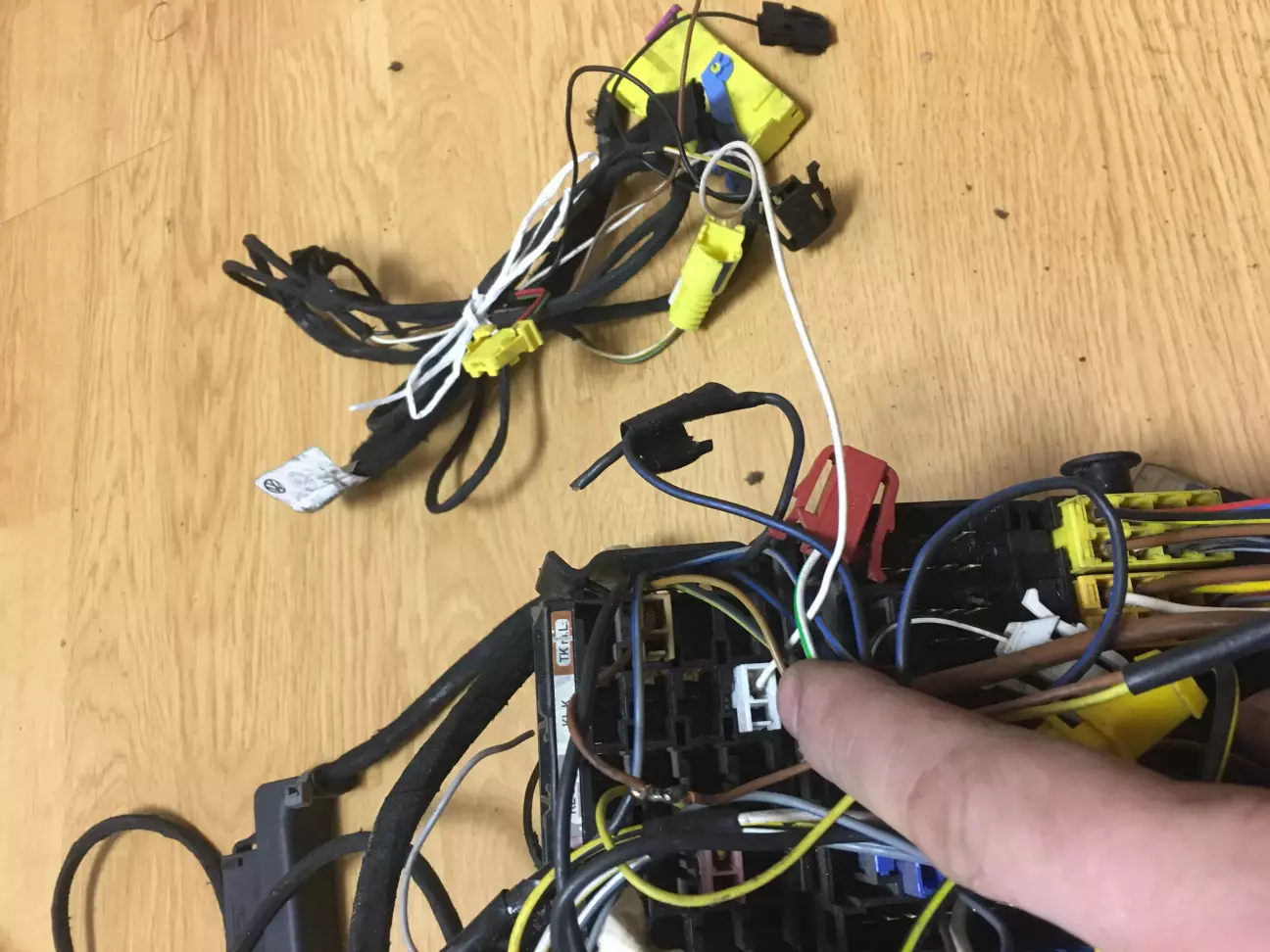

Багато є лишніх проводів, які зафіксував де підключаються і від’єднав. В першу чергу провода акустики динаміків торпедо та магнітоли.

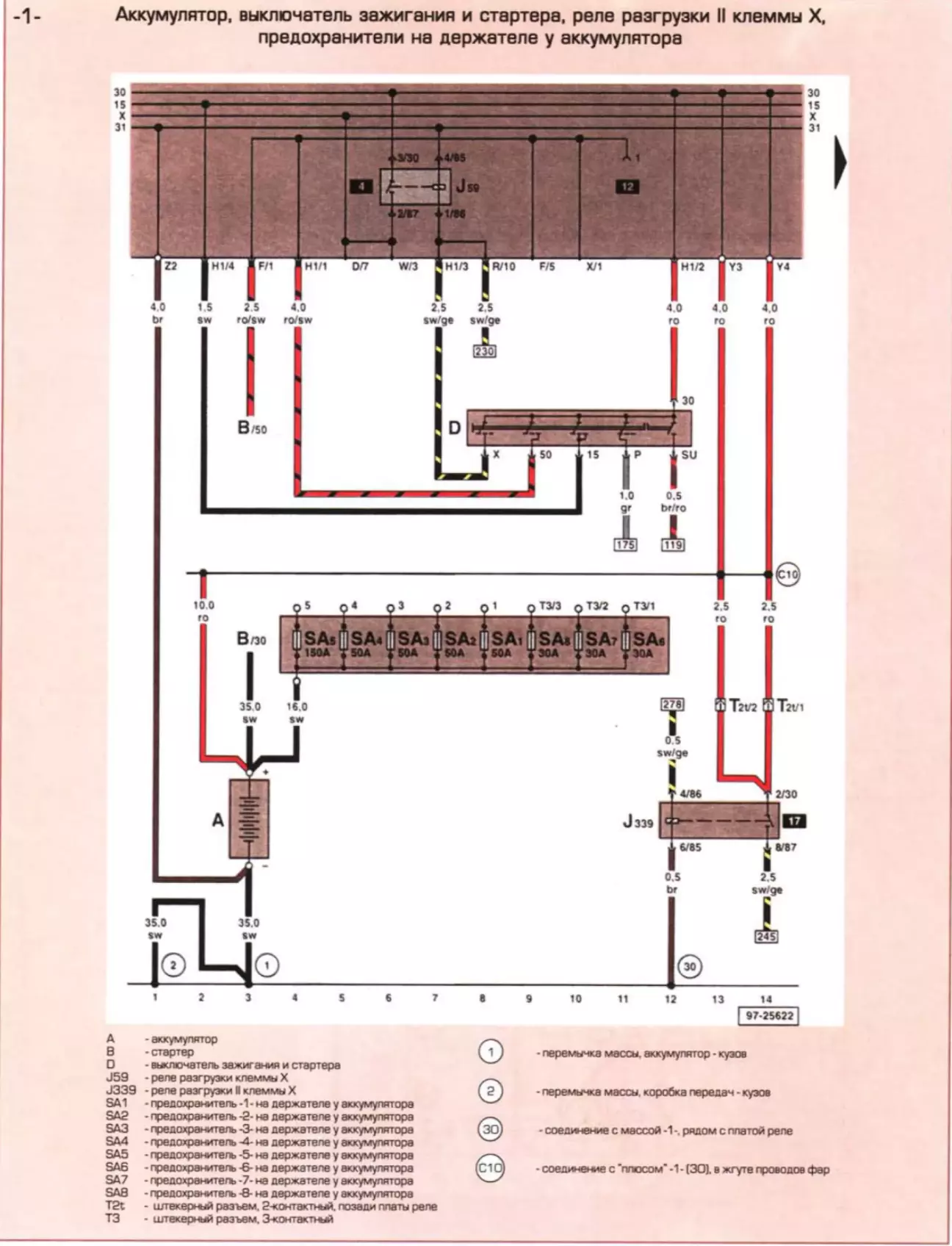

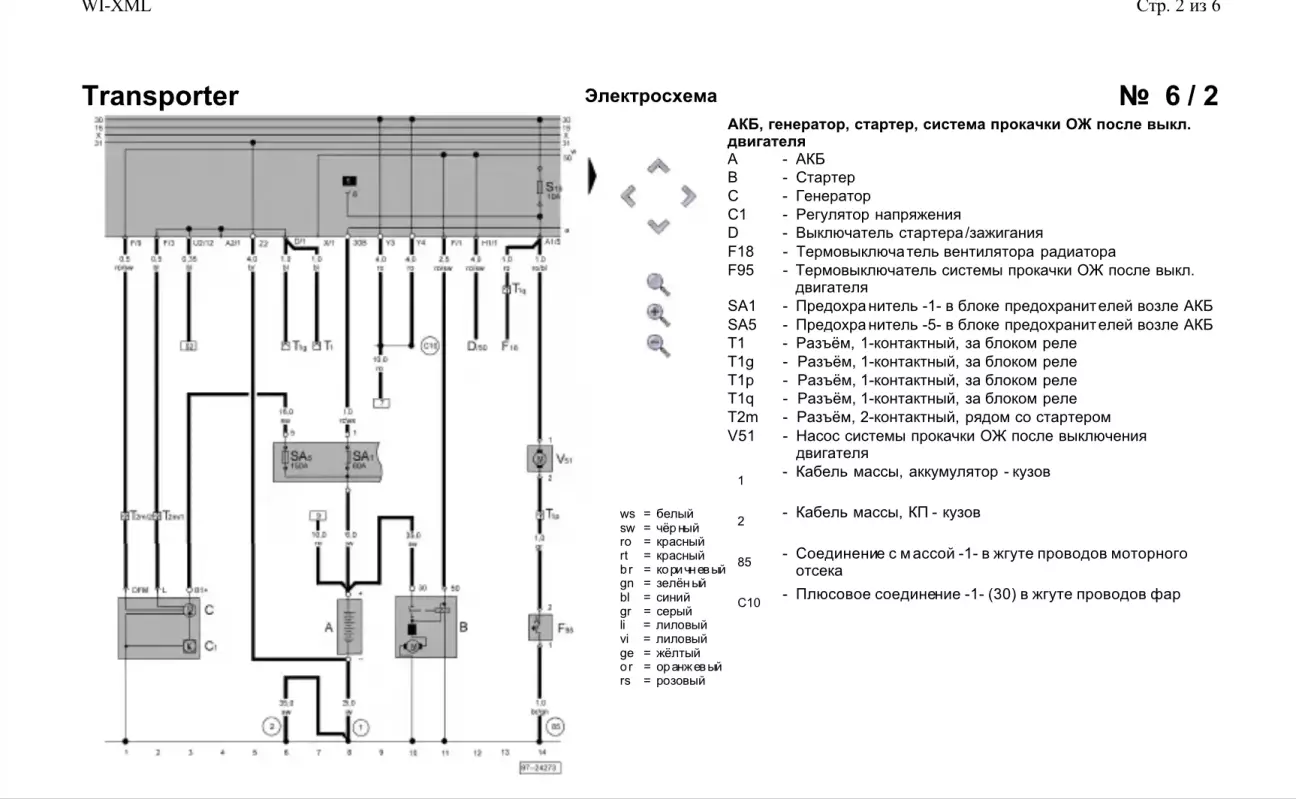

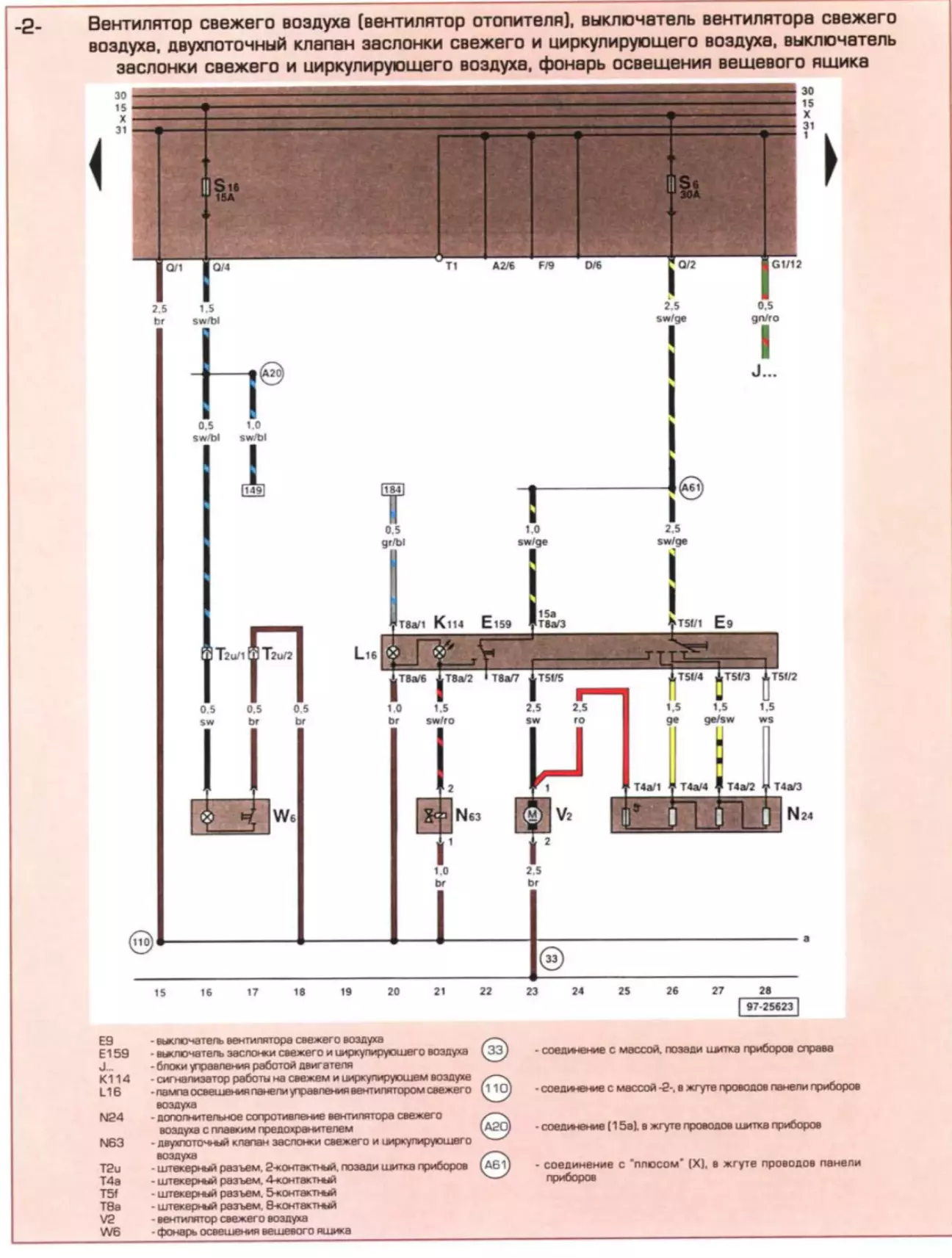

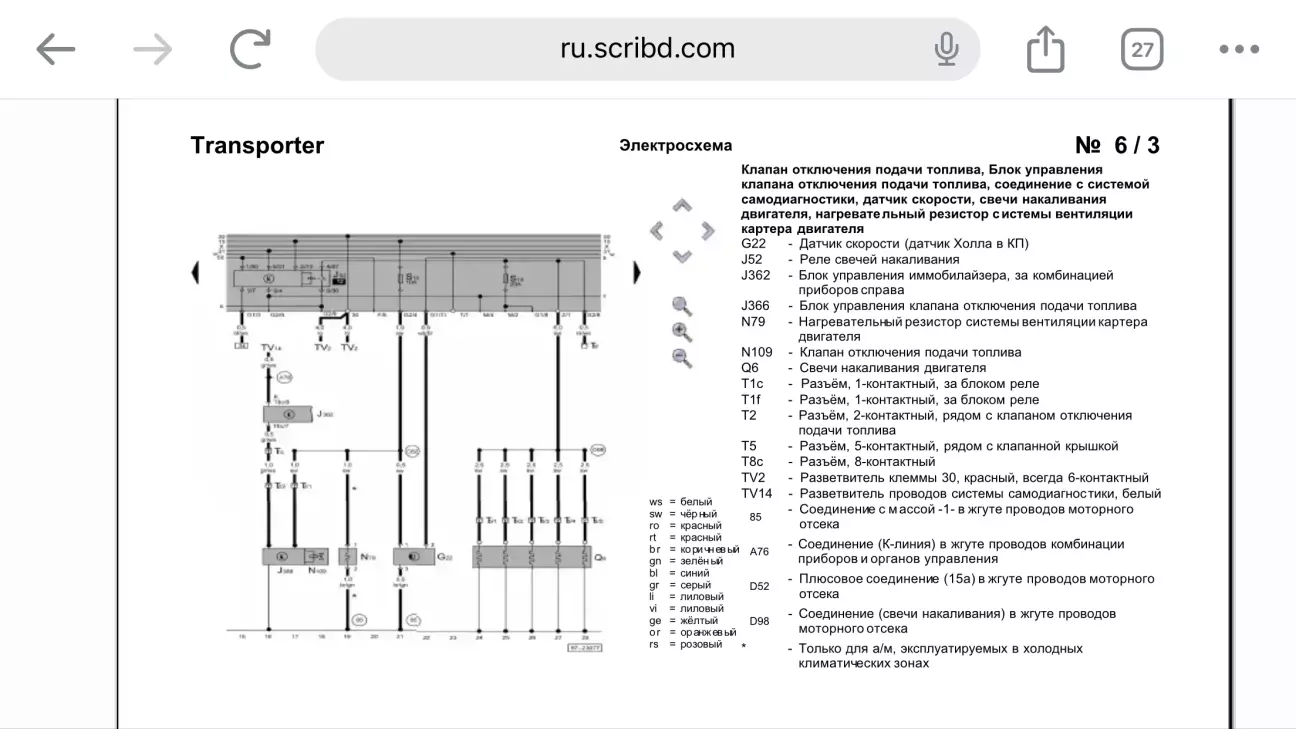

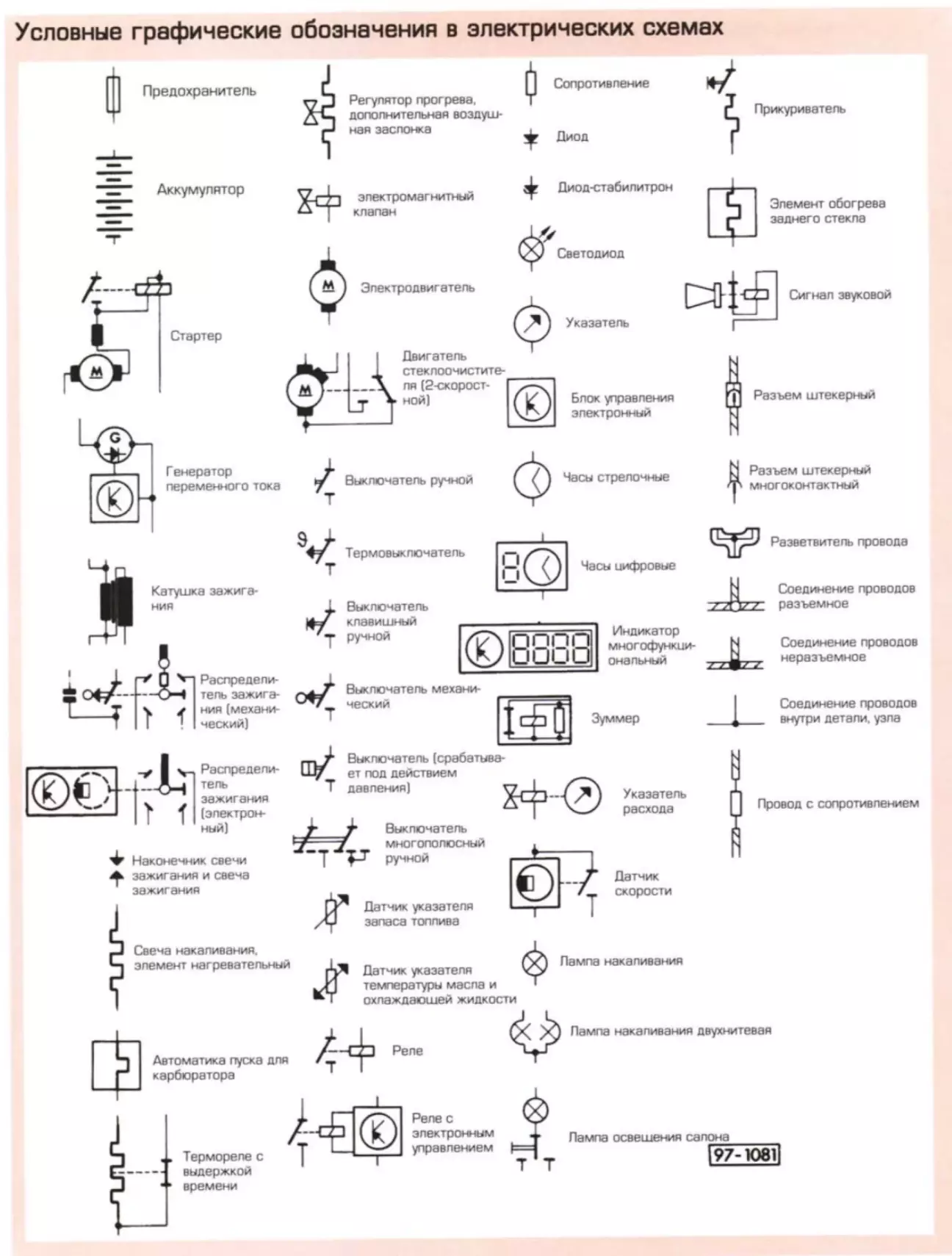

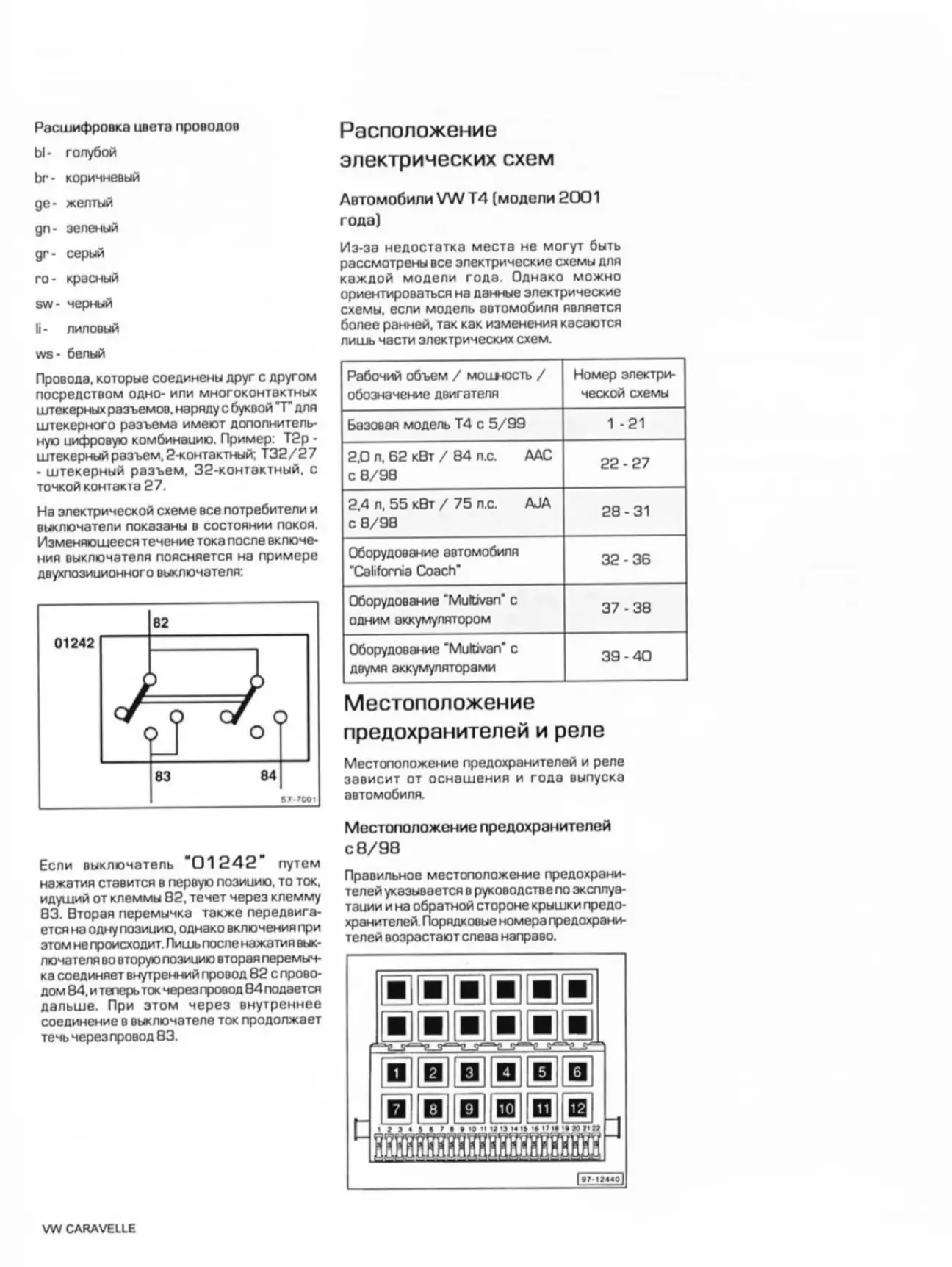

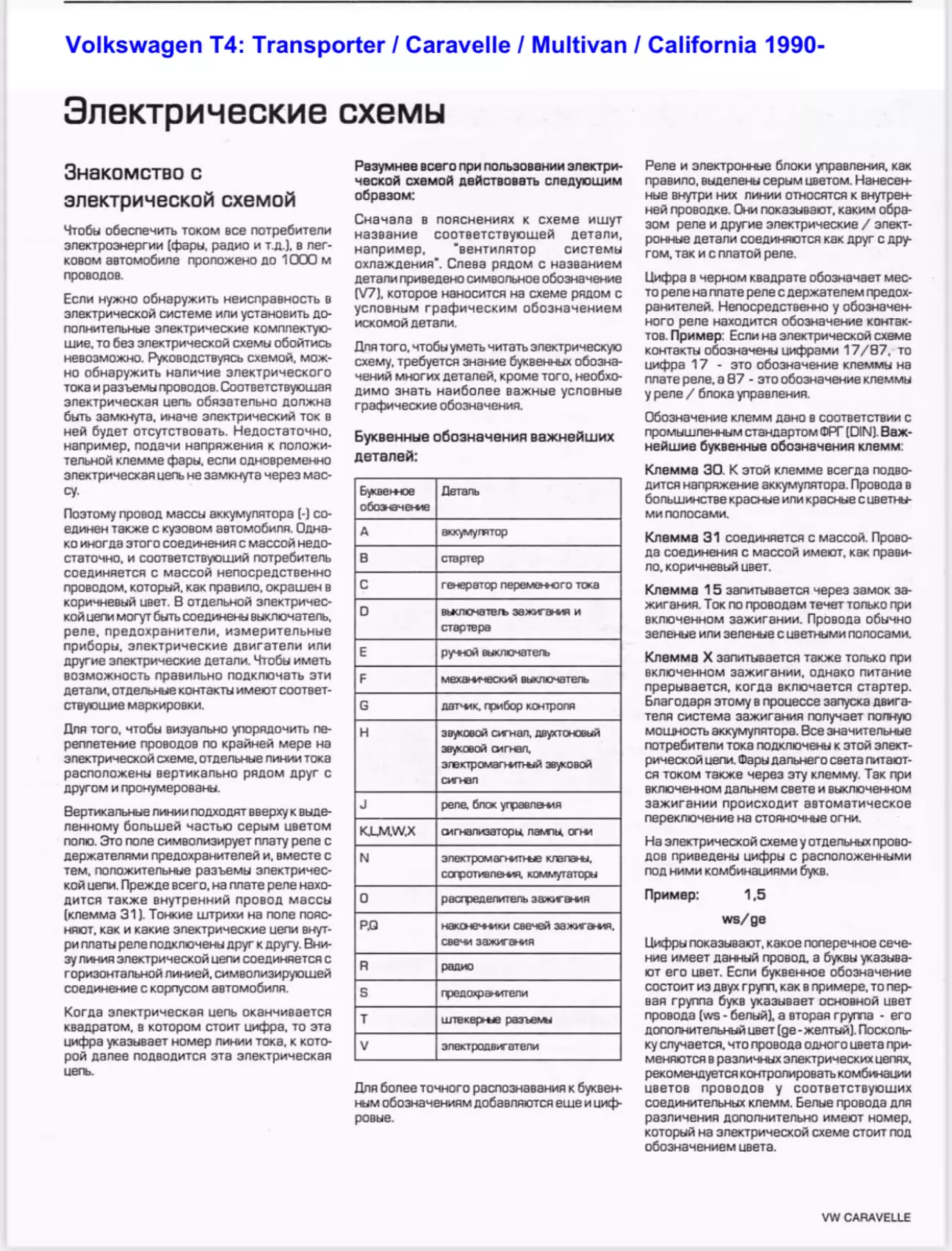

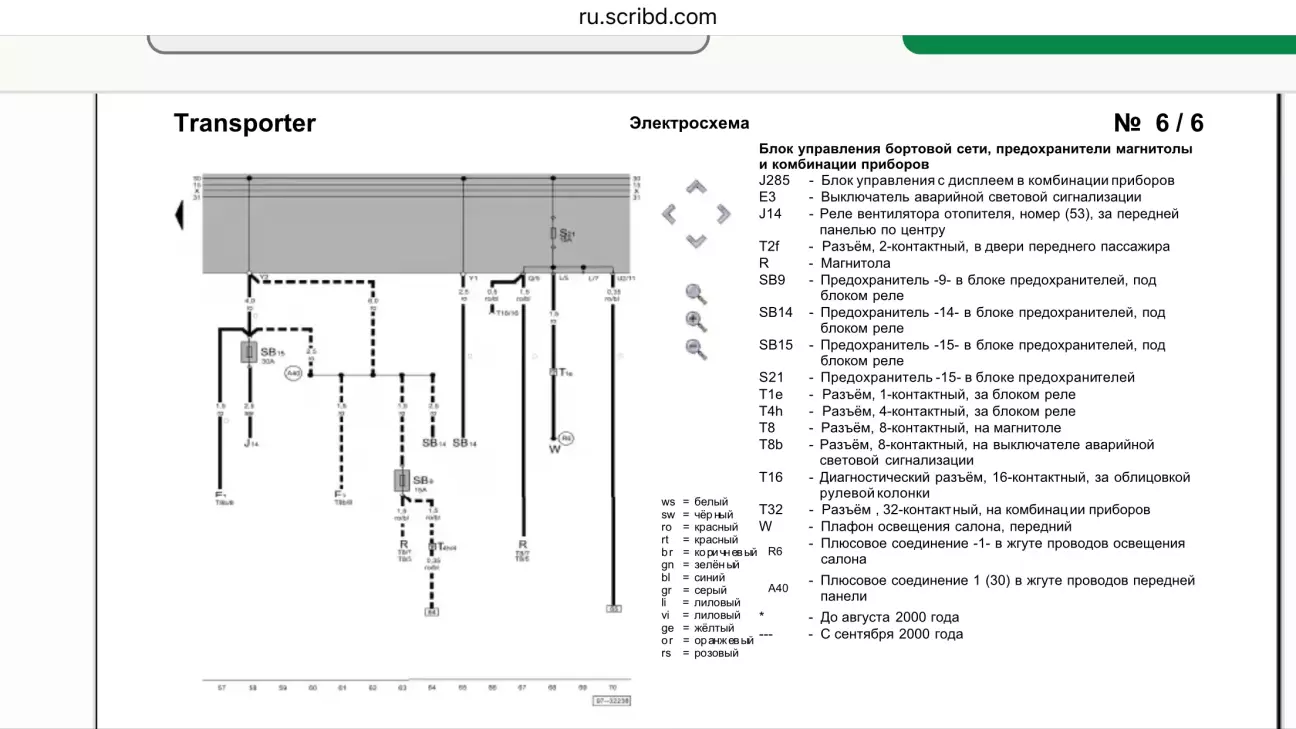

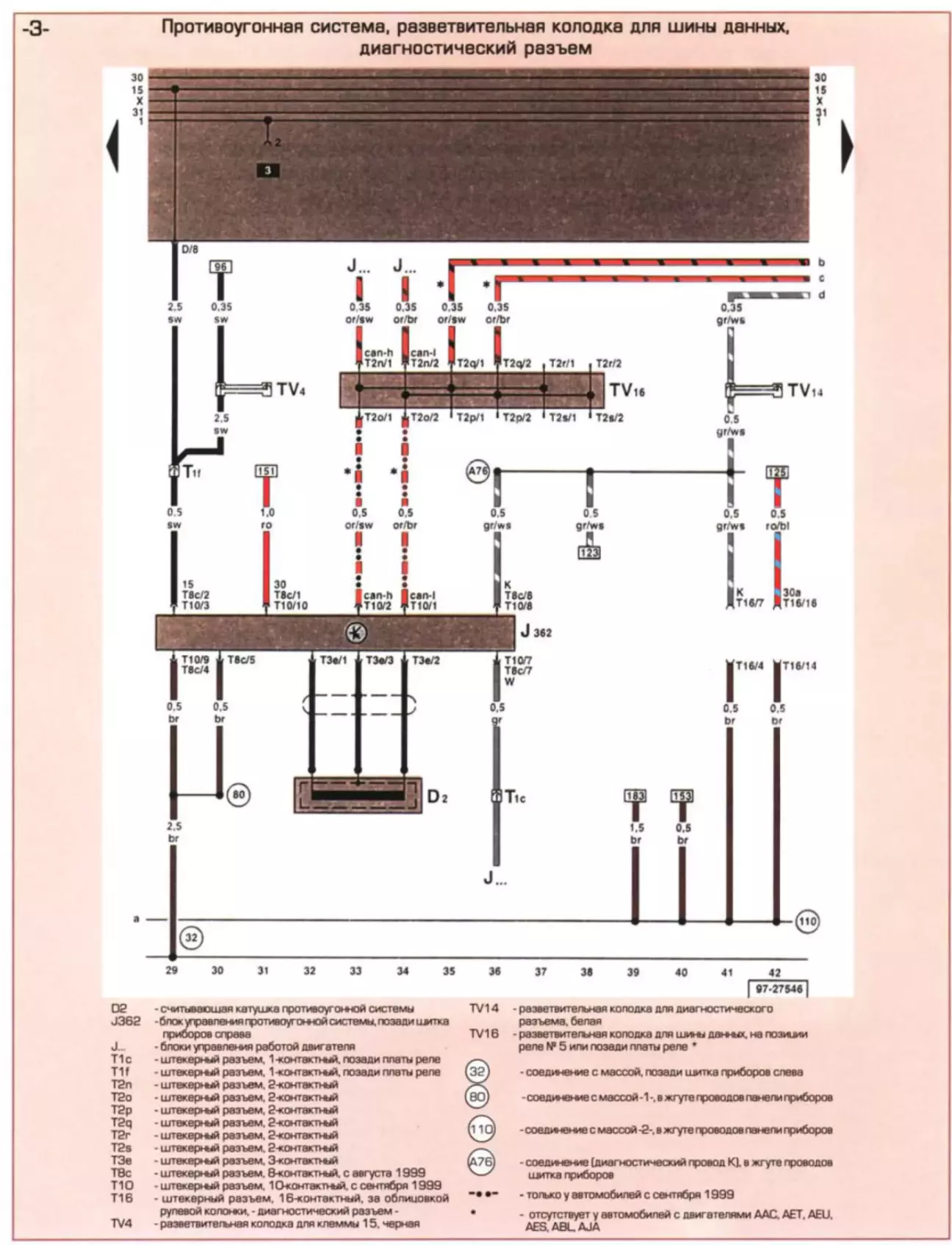

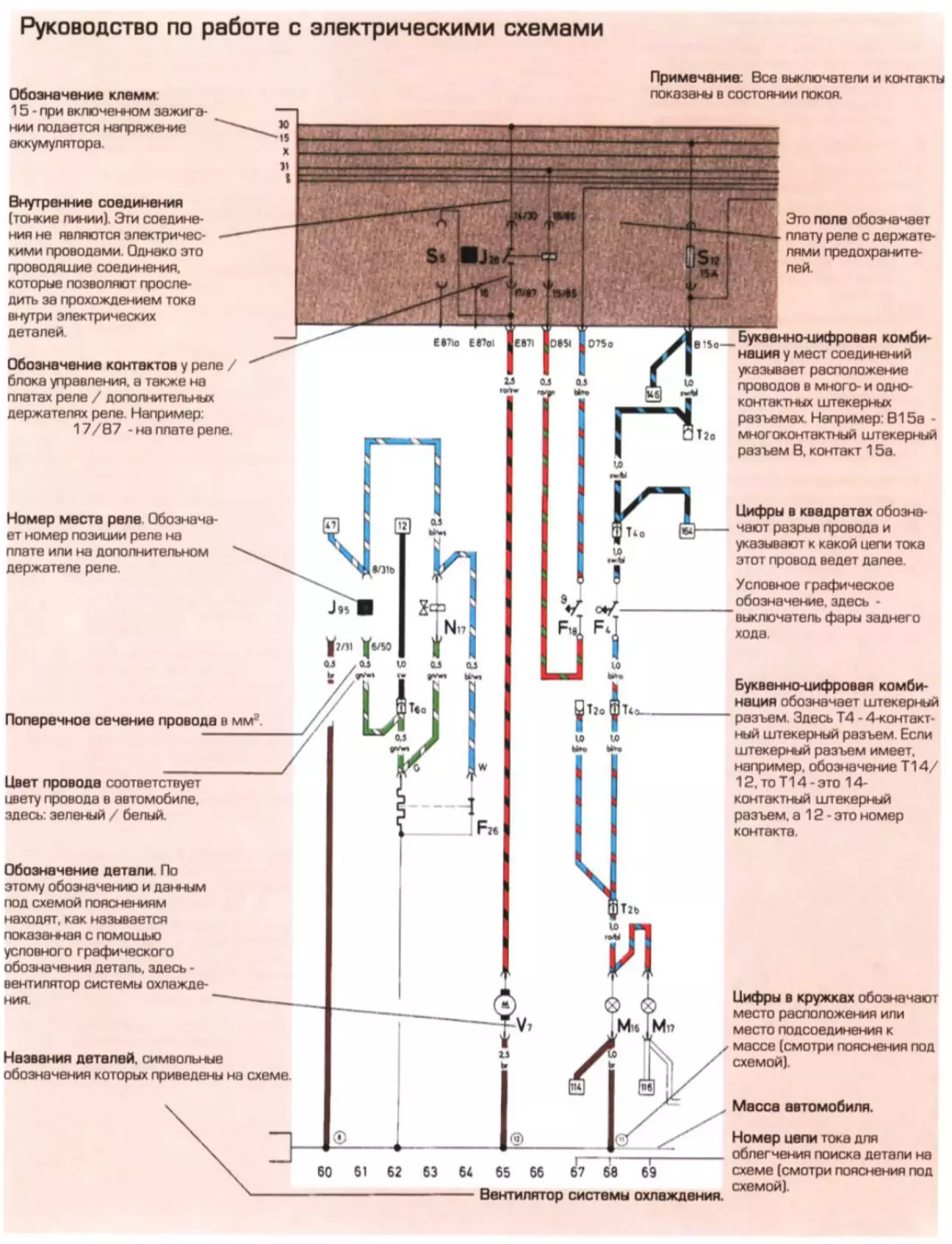

Цікавий квест собі придумав і він походу на декілька місяців. Шукаю зараз в Інтернеті схеми, фотографіі як то все поставити і підключити. Інформації не багато і якщо шось знайду буду добавляти сюди.

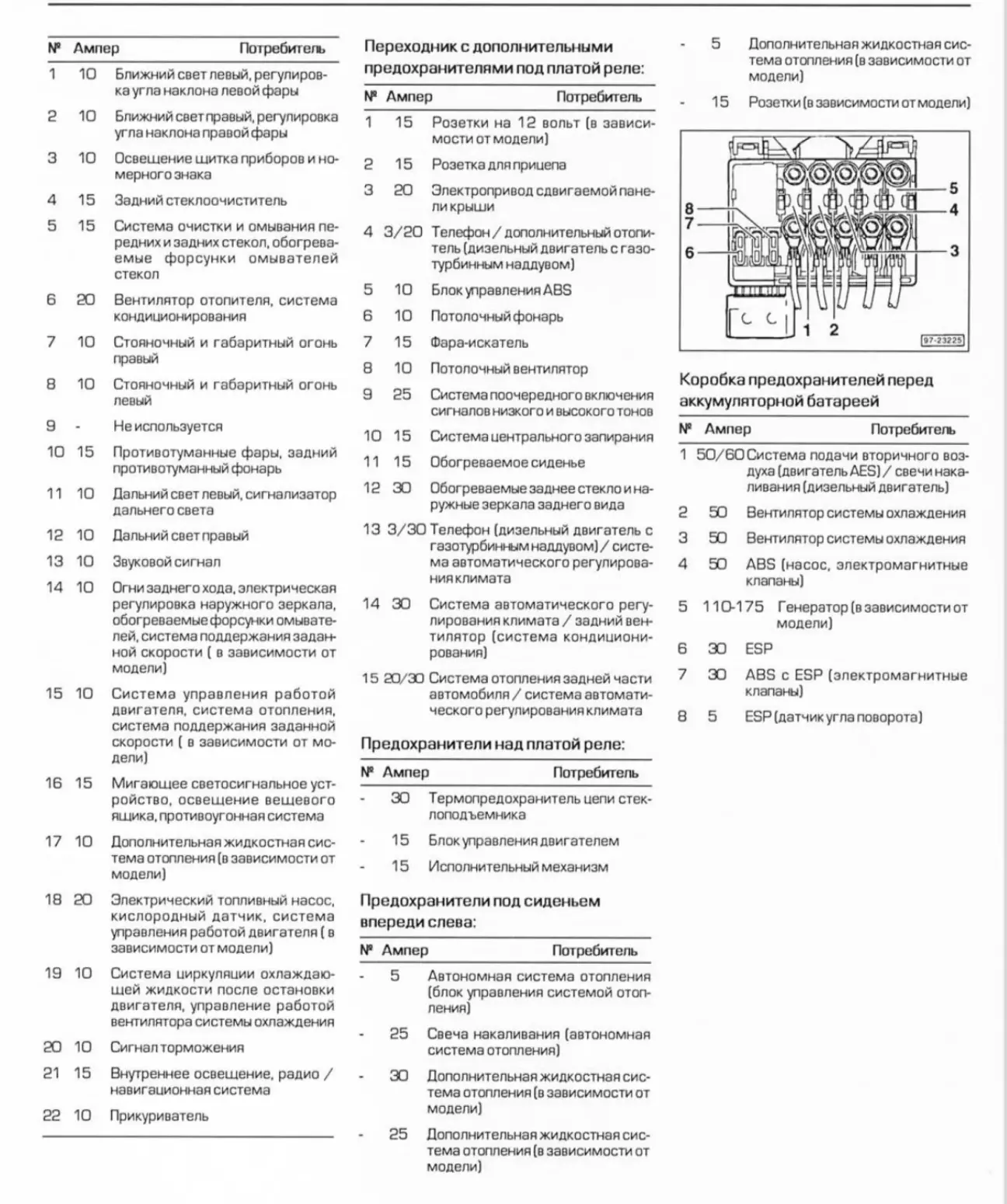

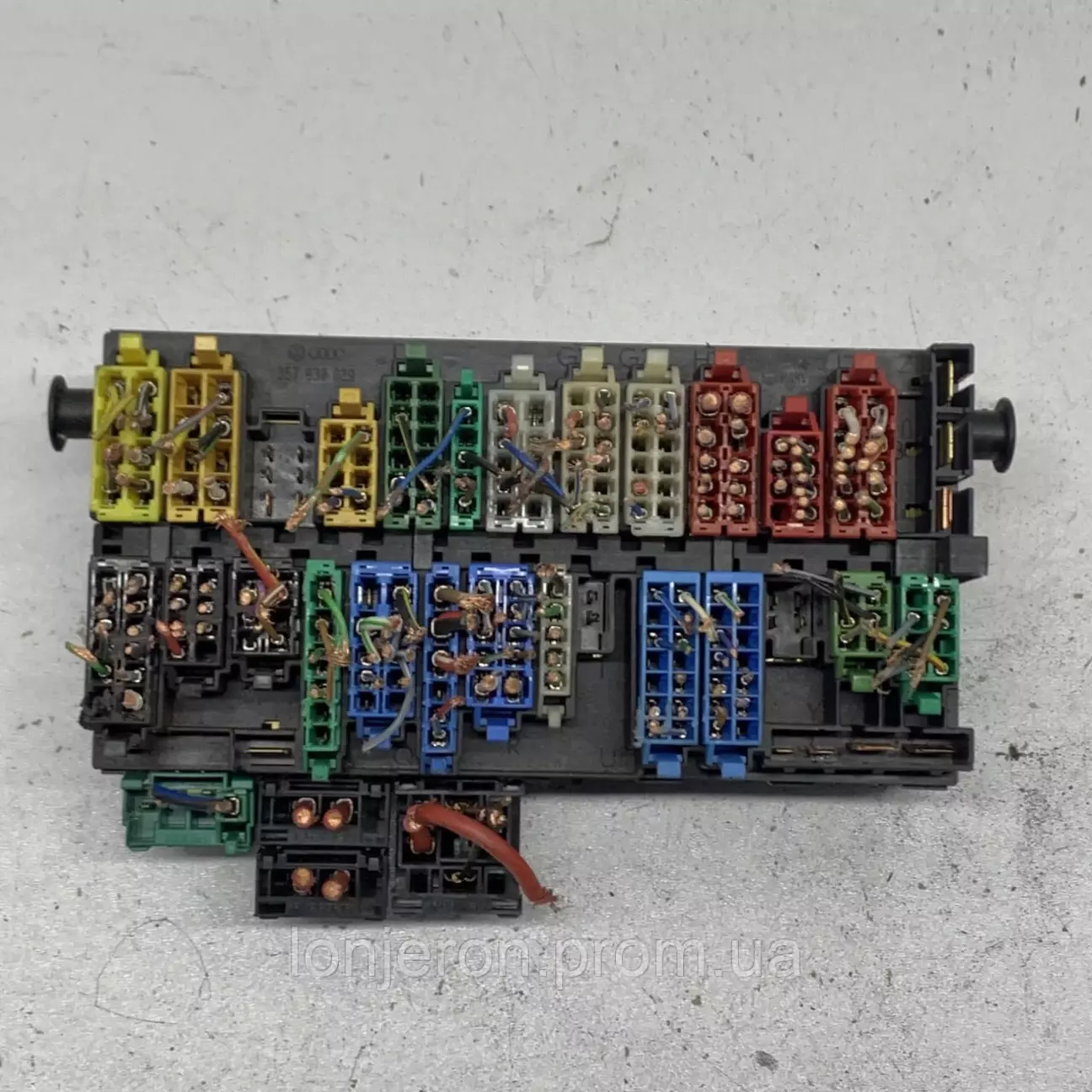

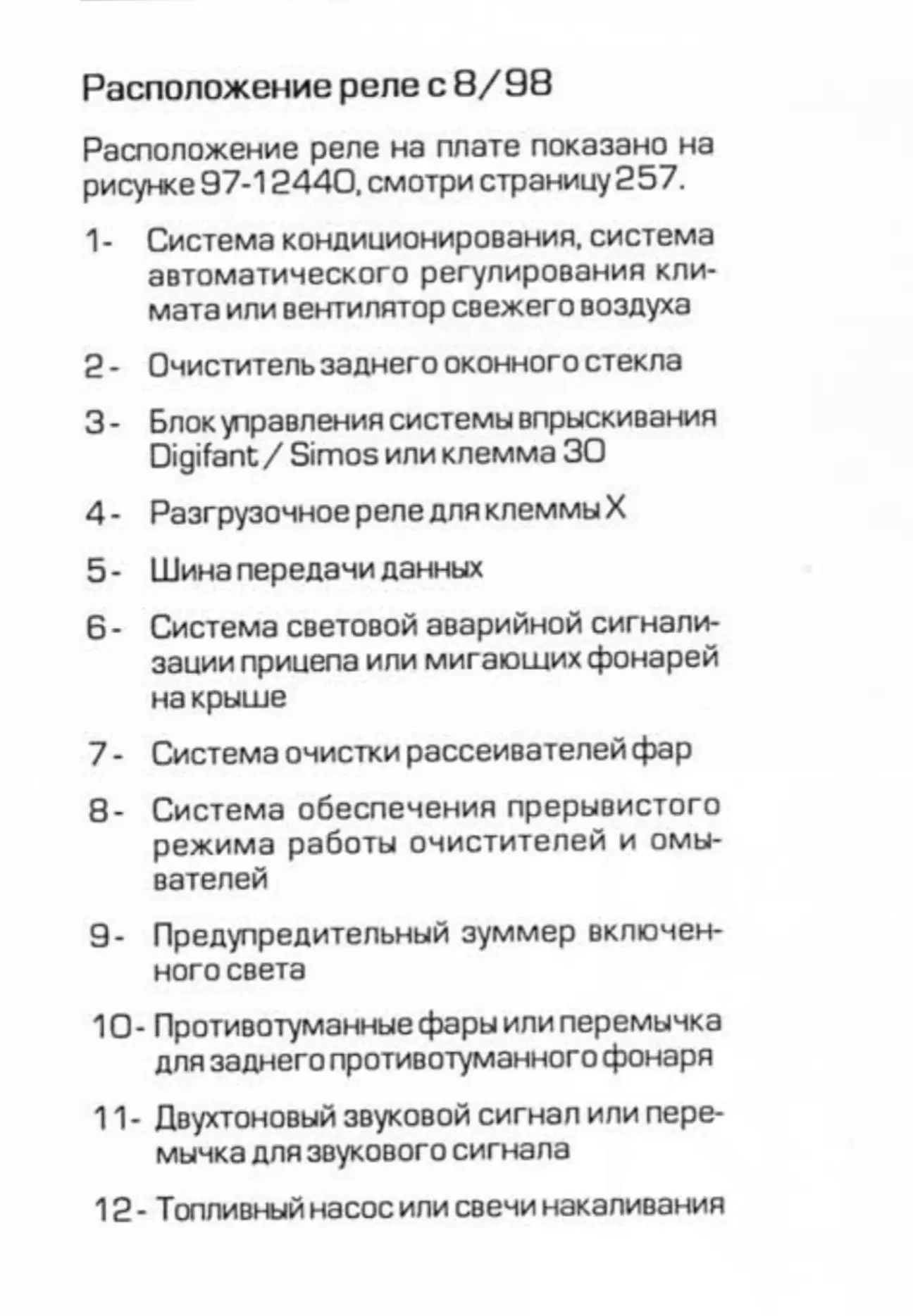

Знайшов фото щитка запобіжника з фішками. Куди що підключається можна розібрати по кольору конекторів. Наприклад дві перші жовті фішки - це підключення проводки передніх фар.
Фінальне підключення звісно буде робити кваліфікований автоелектрик.
